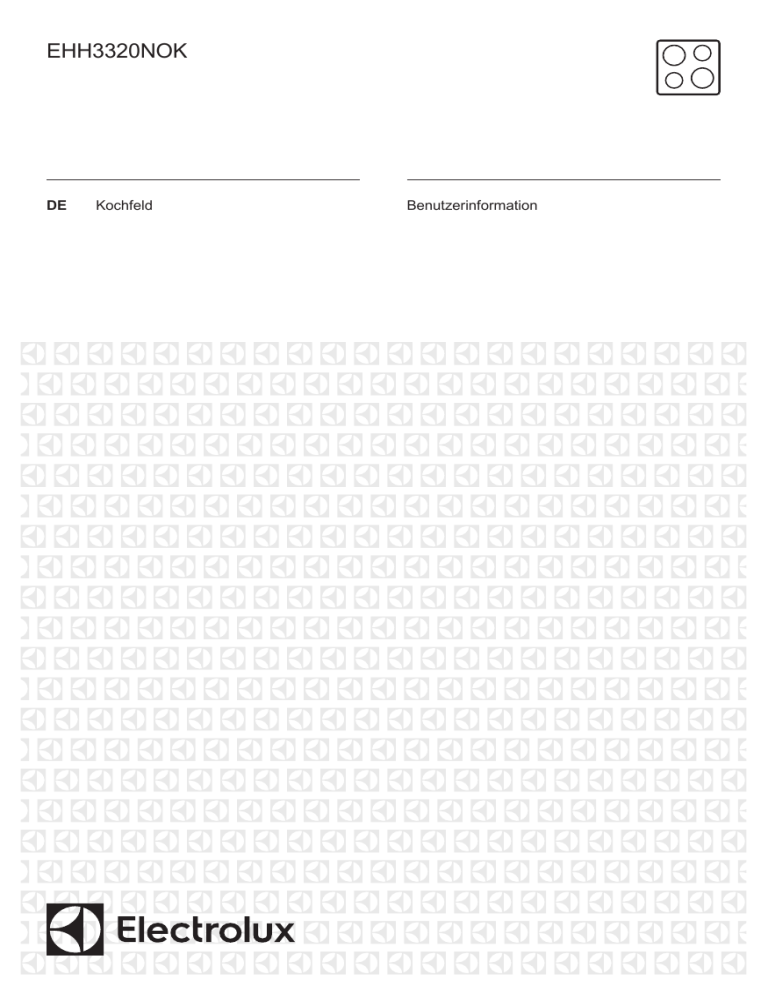

Electrolux | EHH3320NOK | User manual | Electrolux EHH3320NOK Benutzerhandbuch

EHH3320NOK
DE
Kochfeld
Benutzerinformation
2
www.electrolux.com
INHALTSVERZEICHNIS
1. SICHERHEITSHINWEISE..................................................................................2
2. SICHERHEITSANWEISUNGEN........................................................................ 5
3. GERÄTEBESCHREIBUNG................................................................................ 7
4. TÄGLICHER GEBRAUCH..................................................................................9
5. TIPPS UND HINWEISE....................................................................................12
6. REINIGUNG UND PFLEGE............................................................................. 13
7. FEHLERSUCHE............................................................................................... 14
8. MONTAGE........................................................................................................17
9. TECHNISCHE DATEN..................................................................................... 20
10. ENERGIEEFFIZIENZ..................................................................................... 20
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie
haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung
und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten
Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die
Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Sich Anwendungshinweise, Prospekte, Fehlerbehebungs- und ServiceInformationen zu holen:
www.electrolux.com/webselfservice
Ihr Produkt für einen besseren Service zu registrieren:
www.registerelectrolux.com
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu kaufen:
www.electrolux.com/shop
REPARATUR- UND KUNDENDIENST
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst
wenden: Modell, Produktnummer (PNC), Seriennummer.
Diese Informationen finden Sie auf dem Typenschild.
Warnungs-/Sicherheitshinweise
Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz
Änderungen vorbehalten.
1.
SICHERHEITSHINWEISE
Lesen Sie vor der Montage und dem Gebrauch des
Geräts zuerst die Gebrauchsanleitung. Bei Verletzungen
oder Schäden infolge nicht ordnungsgemäßer Montage
DEUTSCH
oder Verwendung des Geräts übernimmt der Hersteller
keine Haftung. Bewahren Sie die Anleitung immer an
einem sicheren und zugänglichen Ort zum späteren
Nachschlagen auf.
1.1 Sicherheit von Kindern und schutzbedürftigen
Personen
•
•
•
•
•
•
•
Das Gerät kann von Kindern ab 8 Jahren und
Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mit
mangelnder Erfahrung und/oder mangelndem Wissen
nur dann verwendet werden, wenn sie durch eine für
ihre Sicherheit zuständige Person beaufsichtigt
werden oder in die sichere Verwendung des Geräts
eingewiesen wurden und die mit dem Gerät
verbundenen Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Halten Sie sämtliches Verpackungsmaterial von
Kindern fern und entsorgen Sie es auf angemessene
Weise.
Halten Sie Kinder und Haustiere während des
Betriebs oder der Abkühlphase vom Gerät fern.
Berührbare Teile sind heiß.
Falls Ihr Gerät mit einer Kindersicherung ausgestattet
ist, empfehlen wir, diese einzuschalten.
Kinder dürfen keine Reinigung und Wartung ohne
Beaufsichtigung durchführen.
Kinder bis zu 3 Jahren sind während des Betriebs
unbedingt von dem Gerät fernzuhalten.
1.2 Allgemeine Sicherheit
•
WARNUNG: Das Gerät und die zugänglichen
Geräteteile werden während des Betriebs heiß. Seien
Sie vorsichtig und berühren Sie niemals die
Heizelemente. Halten Sie Kinder unter 8 Jahren vom
Gerät fern, wenn sie nicht ständig beaufsichtigt
werden.
3
4
www.electrolux.com
•
•
•
•
•
•
•
•
•
•
•
Schalten Sie das Gerät nicht über eine externe
Zeitschaltuhr oder eine separate Fernsteuerung ein.
WARNUNG: Kochen mit Fett oder Öl auf einem
unbeaufsichtigten Kochfeld ist gefährlich und kann zu
einem Brand führen.
Versuchen Sie NICHT einen Brand mit Wasser zu
löschen, sondern schalten Sie das Gerät aus und
bedecken Sie die Flamme mit einem Deckel oder
einer Feuerlöschdecke.
VORSICHT: Der Kochvorgang muss überwacht
werden. Ein kurzer Kochvorgang muss kontinuierlich
überwacht werden.
WARNUNG: Brandgefahr: Legen Sie keine
Gegenstände auf dem Kochfeld ab.
Legen Sie keine Metallgegenstände wie Messer,
Gabeln, Löffel oder Topfdeckel auf die Oberfläche des
Kochfelds, da diese heiß werden können.
Reinigen Sie das Gerät nicht mit einem
Dampfstrahlreiniger.
Schalten Sie die Kochzone nach dem Gebrauch ab
und verlassen Sie sich nicht auf die Topferkennung.
Hat die Glaskeramik-/Glasoberfläche einen Sprung,
schalten Sie das Gerät aus, um einen Stromschlag zu
vermeiden.
Wenn das Netzkabel beschädigt ist, muss es vom
Hersteller, einem autorisierten Kundendienst oder
einer gleichermaßen qualifizierten Person
ausgetauscht werden, um Gefahrenquellen zu
vermeiden.
WARNUNG: Verwenden Sie nur Schutzabdeckungen
des Herstellers des Kochgeräts, von ihm in der
Bedienungsanleitung als geeignete und empfohlene
Schutzabdeckungen oder die im Gerät enthaltene
Schutzabdeckung. Es besteht Unfallgefahr durch die
Verwendung ungeeigneter Schutzabdeckungen.
DEUTSCH
5
2. SICHERHEITSANWEISUNGEN
2.1 Montage
WARNUNG!
Die Montage des Geräts darf
nur von einer qualifizierten
Fachkraft durchgeführt
werden.
WARNUNG!
Verletzungsgefahr sowie
Risiko von Schäden am
Gerät.
•
•
•
•
•
•
•
•
•
•
•
Entfernen Sie das gesamte
Verpackungsmaterial.
Montieren Sie ein beschädigtes Gerät
nicht und benutzen Sie es nicht.
Halten Sie sich an die mitgelieferte
Montageanleitung.
Die Mindestabstände zu anderen
Geräten und Küchenmöbeln sind
einzuhalten.
Seien Sie beim Bewegen des Gerätes
vorsichtig, da es sehr schwer ist.
Tragen Sie stets
Sicherheitshandschuhe und festes
Schuhwerk.
Dichten Sie die Ausschnittskanten mit
einem Dichtungsmittel ab, um ein
Aufquellen durch Feuchtigkeit zu
verhindern.
Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit.
Installieren Sie das Gerät nicht direkt
neben einer Tür oder unter einem
Fenster. So kann heißes
Kochgeschirr nicht herunterfallen,
wenn die Tür oder das Fenster
geöffnet wird.
Wird das Gerät über Schubladen
eingebaut, achten Sie darauf, dass
zwischen dem Geräteboden und der
oberen Schublade ein ausreichender
Abstand für die Luftzirkulation
vorhanden ist.
Der Boden des Geräts kann heiß
werden. Achten Sie darauf eine
feuerfeste Trennplatte unter dem
Gerät anzubringen, damit der Boden
nicht zugänglich ist.
Achten Sie darauf, dass zwischen der
Arbeitsplatte und dem Gerät darunter
ein Abstand von 2 mm zur Belüftung
frei gelassen wird. Schäden, die durch
das Fehlen eines Belüftungsabstands
entstehen, sind von der Garantie
ausgenommen.
2.2 Elektrischer Anschluss
WARNUNG!
Brand- und
Stromschlaggefahr.
•
•
•
•
•
•
•
•
•
•
•
•
Alle elektrischen Anschlüsse sind von
einem geprüften Elektriker
vorzunehmen.
Das Gerät muss geerdet sein.
Vor der Durchführung jeglicher
Arbeiten muss das Gerät von der
elektrischen Stromversorgung
getrennt werden.
Stellen Sie sicher, dass die
elektrischen Daten auf dem
Typenschild den Daten Ihrer
Stromversorgung entsprechen.
Wenden Sie sich anderenfalls an eine
Elektrofachkraft.
Achten Sie darauf, dass das Gerät
ordnungsgemäß montiert wird. Wenn
freiliegende oder ungeeignete
Netzkabel oder Netzstecker (fall
vorhanden) verwendet werden, kann
der Anschluss überhitzen.
Stellen Sie sicher, dass Sie das
richtige Kabel für den elektrischen
Netzanschluss verwenden.
Achten Sie darauf, dass das
Netzkabel nicht lose hängt oder sich
verheddert.
Sorgen Sie dafür, dass ein
Berührungsschutz installiert wird.
Verwenden Sie die Zugentlastung für
das Kabel.
Stellen Sie beim elektrischen
Anschluss des Gerätes sicher, dass
das Netzkabel oder ggf. der
Netzstecker nicht mit dem heißen
Gerät oder heißem Kochgeschirr in
Berührung kommt.
Verwenden Sie keine
Mehrfachsteckdosen oder
Verlängerungskabel.
Achten Sie darauf, Netzstecker (falls
vorhanden) und Netzkabel nicht zu
beschädigen. Wenden Sie sich zum
6
www.electrolux.com
•
•
•
•
•
•
Austausch des beschädigten
Netzkabels an unseren autorisierten
Kundendienst oder eine
Elektrofachkraft.
Alle Teile, die gegen direktes
Berühren schützen, sowie die
isolierten Teile müssen so befestigt
werden, dass sie nicht ohne
Werkzeug entfernt werden können.
Stecken Sie den Netzstecker erst
nach Abschluss der Montage in die
Steckdose. Stellen Sie sicher, dass
der Netzstecker nach der Montage
noch zugänglich ist.
Falls die Steckdose lose ist, schließen
Sie den Netzstecker nicht an.
Ziehen Sie nicht am Netzkabel, wenn
Sie das Gerät vom Netzstrom trennen
möchten. Ziehen Sie stets am
Netzstecker.
Verwenden Sie nur geeignete
Trenneinrichtungen: Überlastschalter,
Sicherungen (Schraubsicherungen
müssen aus dem Halter entfernt
werden können), Erdschlüsse,
Kontakte.
Die elektrische Installation muss eine
Trenneinrichtung aufweisen, mit der
Sie das Gerät allpolig von der
Stromversorgung trennen können. Die
Trenneinrichtung muss mit einer
Kontaktöffnungsbreite von
mindestens 3 mm ausgeführt sein.
•
•
•
•
•
•
•
WARNUNG!
Brand- und
Explosionsgefahr!
•
•
2.3 Gebrauch
WARNUNG!
Verletzungs-, Verbrennungsund Stromschlaggefahr.
•
•
•
•
•
•
Entfernen Sie vor dem ersten
Gebrauch das gesamte
Verpackungsmaterial, die Aufkleber
und Schutzfolie (falls vorhanden).
Das Gerät ist für die Verwendung im
Haushalt vorgesehen.
Nehmen Sie keine technischen
Änderungen am Gerät vor.
Die Lüftungsöffnungen dürfen nicht
abgedeckt werden.
Lassen Sie das Gerät bei Betrieb
nicht unbeaufsichtigt.
Schalten Sie die Kochzonen nach
jedem Gebrauch aus.
Verlassen Sie sich nicht auf die
Topferkennung.
Legen Sie kein Besteck und keine
Topfdeckel auf die Kochzonen. Sie
werden heiß.
Bedienen Sie das Gerät nicht mit
feuchten oder nassen Händen oder
wenn es mit Wasser in Kontakt
gekommen ist.
Benutzen Sie das Gerät nicht als
Arbeits- oder Abstellfläche.
Hat die Geräteoberfläche einen
Sprung, trennen Sie das Gerät
umgehend von der
Spannungsversorgung. Dies dient zur
Vermeidung eines Stromschlags.
Benutzer mit einem
Herzschrittmacher müssen einen
Mindestabstand von 30 cm zu den
Induktionskochzonen einhalten, wenn
das Gerät in Betrieb ist.
Wenn Sie Nahrungsmittel in heißes Öl
geben, kann dieses spritzen.
•
•
Erhitzte Öle und Fette können
brennbare Dämpfe freisetzen. Halten
Sie Flammen und erhitzte
Gegenstände beim Kochen mit Fetten
und Ölen von diesen fern.
Die von sehr heißem Öl freigesetzten
Dämpfe können eine Selbstzündung
verursachen.
Bereits verwendetes Öl kann
Lebensmittelreste enthalten und
schon bei niedrigeren Temperaturen
eher einen Brand verursachen als
frisches Öl.
Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt
sind, im Gerät, auf dem Gerät oder in
der Nähe des Geräts.
WARNUNG!
Das Gerät könnte
beschädigt werden.
•
•
Stellen Sie kein heißes Kochgeschirr
auf das Bedienfeld.
Legen Sie keine heißen Topfdeckel
auf die Glasoberfläche des
Kochfeldes.
DEUTSCH
•
•
•
•
•
•
Lassen Sie das Kochgeschirr nicht
leerkochen.
Lassen Sie keine Gegenstände oder
Kochgeschirr auf das Gerät fallen. Die
Oberfläche könnte beschädigt
werden.
Schalten Sie die Kochzonen niemals
ein, wenn sich kein Kochgeschirr
darauf befindet, oder wenn das
Kochgeschirr leer ist.
Legen Sie keine Alufolie auf das
Gerät.
Kochgeschirr aus Gusseisen,
Aluminium oder mit beschädigten
Böden kann die Glas- bzw.
Glaskeramikoberfläche verkratzen.
Heben Sie das Kochgeschirr stets an,
wenn Sie es auf dem Kochfeld
umsetzen möchten.
Dieses Gerät ist nur zum Kochen
bestimmt. Jeder andere Gebrauch ist
als bestimmungsfremd anzusehen,
zum Beispiel das Beheizen eines
Raums.
2.4 Reinigung und Pflege
•
•
•
Reinigen Sie das Gerät regelmäßig,
um eine Verschlechterung des
Oberflächenmaterials zu verhindern.
Schalten Sie das Gerät vor dem
Reinigen aus und lassen Sie es
abkühlen.
Trennen Sie das Gerät vor
Wartungsarbeiten von der
Spannungsversorgung.
•
•
Reinigen Sie das Gerät nicht mit
Wasserspray oder Dampf.
Reinigen Sie das Gerät mit einem
weichen, feuchten Tuch. Verwenden
Sie ausschließlich Neutralreiniger.
Benutzen Sie keine Scheuermittel,
scheuernde
Reinigungsschwämmchen,
Lösungsmittel oder
Metallgegenstände.
2.5 Entsorgung
WARNUNG!
Verletzungs- und
Erstickungsgefahr.
•
•
•
Für Informationen zur
ordnungsgemäßen Entsorgung des
Geräts wenden Sie sich an die
zuständige kommunale Behörde vor
Ort.
Trennen Sie das Gerät von der
Stromversorgung.
Schneiden Sie das Netzkabel in der
Nähe des Geräts ab, und entsorgen
Sie es.
2.6 Service
•
•
Wenden Sie sich zur Reparatur des
Geräts an einen autorisierten
Kundendienst.
Verwenden Sie ausschließlich
Originalersatzteile.
3. GERÄTEBESCHREIBUNG
3.1 Kochfeldanordnung
1 Induktionskochzone
2 Bedienfeld
180 mm
1
180 mm
1
2
7
8
www.electrolux.com
3.2 Bedienfeldanordnung
1
2 3
4
10
9
5
8
6
7
Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und
akustischen Signale informieren Sie über die aktiven Funktionen.
Sen‐
sor‐
feld
Funktion
Kommentar
1
EIN/AUS
Ein- und Ausschalten des Kochfeldes.
2
Verriegeln / Kindersiche‐
rung
Verriegeln/Entriegeln des Bedienfelds.
3
STOP+GO
Ein- und Ausschalten der Funktion.
-
Kochstufenanzeige
Zeigt die Kochstufe an.
-
Kochzonen-Anzeigen des Zeigt an, für welche Kochzone die Zeit
Timers
eingestellt wurde.
-
Timer-Anzeige
Zeigt die Zeit in Minuten an.
-
Auswählen der Kochzone.
/
-
Erhöhen oder Verringern der Zeit.
/
-
Einstellen der Kochstufe.
Power-Funktion
Ein- und Ausschalten der Funktion.
4
5
6
7
8
9
10
3.3 Anzeigen der Kochstufen
Display
Beschreibung
Die Kochzone ist ausgeschaltet.
-
/
-
Die Kochzone ist eingeschaltet.
Der Punkt zeigt eine Änderung um eine halbe Kochstufe an.
Die Funktion STOP+GO ist in Betrieb.
DEUTSCH
Display
9
Beschreibung
Power-Funktion ist eingeschaltet.
+ Zahl
Eine Störung ist aufgetreten.
Eine Kochzone ist noch heiß (Restwärme).
Die Funktion Verriegeln/Kindersicherung ist in Betrieb.
Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet
sich kein Kochgeschirr auf der Kochzone.
Die Funktion Abschaltautomatik ist in Betrieb.
3.4 Restwärmeanzeige
WARNUNG!
Es besteht
Verbrennungsgefahr durch
Restwärme.
Die Induktionskochzonen erzeugen die
erforderliche Hitze zum Kochen direkt im
Boden des Kochgeschirrs. Die
Glaskeramik wird nur durch die Wärme
des Kochgeschirrs erhitzt.
4. TÄGLICHER GEBRAUCH
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
•
4.1 Ein- und Ausschalten
Berühren Sie
1 Sekunde lang, um
das Kochfeld ein- oder auszuschalten.
•
4.2 Abschaltautomatik
Mit dieser Funktion wird das Kochfeld
in folgenden Fällen automatisch
ausgeschaltet:
•
•
•
•
Alle Kochzonen sind ausgeschaltet.
Nach dem Einschalten des Kochfelds
wird keine Kochstufe gewählt.
Das Bedienfeld ist mehr als 10
Sekunden mit verschütteten
Lebensmitteln oder einem
Gegenstand bedeckt (Topf, Tuch
usw.). Ein akustisches Signal ertönt
und das Kochfeld schaltet ab.
Entfernen Sie den Gegenstand oder
reinigen Sie das Bedienfeld.
Das Kochfeld wird zu heiß (wenn
beispielsweise ein Topf leerkocht).
Lassen Sie die Kochzone abkühlen,
bevor Sie das Kochfeld wieder
verwenden.
Sie verwenden ungeeignetes
Kochgeschirr. Das Symbol
leuchtet auf und die Kochzone wird
automatisch nach 2 Minuten
ausgeschaltet.
Eine Kochzone wurde nicht
ausgeschaltet bzw. die Kochstufe
wurde nicht geändert. Nach einer
Weile leuchtet
auf und das
Kochfeld schaltet sich aus.
Verhältnis zwischen der Kochstufe
und der Zeit, nach der das Kochfeld
ausgeschaltet wird:
Kochstufe
,1-2
Das Kochfeld
wird ausgeschal‐
tet nach
6 Stunden
3-4
5 Stunden
5
4 Stunden
6-9
1,5 Stunden
10
www.electrolux.com
4.3 Einstellen der Kochstufe
Berühren Sie , um die
Kochstufeneinstellung zu erhöhen.
Berühren Sie , um die
Kochstufeneinstellung zu verringern.
Berühren Sie zum Ausschalten der
Kochzone
und
gleichzeitig.
schneller. Das Display zeigt die Restzeit
an.
Ausschalten der Funktion: Wählen Sie
die Kochzone mit
Wenn die eingestellte Zeit
abgelaufen ist, ertönt ein
Signalton und 00 blinkt. Die
Kochzone wird
ausgeschaltet.
4.4 Power-Funktion
Diese Funktion stellt den
Induktionskochzonen zusätzliche
Leistung zur Verfügung. Für die
Induktionskochzone kann diese Funktion
nur für einen begrenzten Zeitraum
eingeschaltet werden. Danach schaltet
die Induktionskochzone automatisch
wieder auf die höchste Kochstufe um.
Siehe Kapitel „Technische
Daten“.
Einschalten der Funktion für eine
Kochzone: Berühren Sie
leuchtet auf.
.
Zum Ausschalten der Funktion:
Berühren Sie
oder
.
4.5 Timer
Kurzzeitmesser
Mit dieser Funktion stellen Sie ein, wie
lange eine Kochzone für einen einzelnen
Kochvorgang eingeschaltet bleiben soll.
Stellen Sie zuerst die Kochstufe für die
Kochzone und erst danach die Funktion
ein.
Auswählen der Kochzone:Berühren
Sie
so oft, bis die Anzeige der
gewünschten Kochzone aufleuchtet.
Einschalten der Funktion oder Ändern
der Zeit: Berühren Sie
oder , um
die Dauer für den Timer einzustellen (00
- 99 Minuten). Wenn die Anzeige der
Kochzone langsam blinkt, wird die Zeit
heruntergezählt.
So wird die Restzeit angezeigt:
Wählen Sie die Kochzone mit
aus.
Die Anzeige der Kochzone blinkt
und berühren Sie
. Die Restzeit wird auf 00
heruntergezählt. Die Anzeige der
Kochzone erlischt.
Ausschalten des Signaltons: Berühren
.
Sie
Kurzzeit-Wecker
Sie können diese Funktion als KurzzeitWecker benutzen, wenn das Gerät
eingeschaltet ist und die Kochzonen
nicht in Betrieb sind. Das Display zeigt
an.
Einschalten der Funktion: Berühren
Sie . Berühren Sie
oder
des
Timers, um die Zeit einzustellen. Wenn
die eingestellte Zeit abgelaufen ist, ertönt
ein Signalton und 00 blinkt.
Ausschalten des Signaltons: Berühren
Sie
.
Diese Funktion hat keine
Auswirkung auf den
Kochzonenbetrieb.
4.6 STOP+GO
Mit dieser Funktion werden alle
eingeschalteten Kochzonen auf die
niedrigste Kochstufe geschaltet.
Ist die Funktion eingeschaltet, lässt sich
die Kochstufe nicht ändern.
Die Funktion unterbricht nicht die TimerFunktionen.
Einschalten der Funktion: Berühren
Sie
.
leuchtet auf.
Ausschalten der Funktion: Berühren
Sie . Die vorherige Kochstufe wird
angezeigt.
DEUTSCH
4.7 Verriegeln
Sie können das Bedienfeld sperren,
wenn Kochzonen eingeschaltet sind. So
wird verhindert, dass die Kochstufe
versehentlich geändert wird.
11
4.9 OffSound Control (Ein- und
Ausschalten des Signaltons)
Werkseitig sind die
Signaltöne eingeschaltet.
Stellen Sie zuerst die Kochstufe ein.
Schalten Sie das Kochfeld aus. Berühren
Einschalten der Funktion:Berühren Sie
Sie 3 Sekunden lang . Das Display
wird ein- und ausgeschaltet. Berühren
.
leuchtet 4 Sekunden auf.Der
Timer bleibt eingeschaltet.
Sie 3 Sekunden lang
Ausschalten der Funktion: Berühren
Sie . Die vorherige Kochstufe wird
angezeigt.
Diese Funktion wird auch
ausgeschaltet, sobald das
Kochfeld ausgeschaltet wird.
. Es wird
oder
angezeigt. Berühren Sie
der
vorderen linken Zone zum Auswählen
von:
•
– der Signalton ist ausgeschaltet
•
– der Signalton ist eingeschaltet
4.8 Kindersicherung
Ihre Einstellungen werden übernommen,
sobald das Kochfeld automatisch
ausgeschaltet wird.
Diese Funktion verhindert ein
versehentliches Einschalten des
Kochfelds.
Haben Sie die Funktion auf
eingestellt, ertönt der Signalton nur in
folgenden Fällen:
Einschalten der Funktion: Schalten Sie
•
•
das Kochfeld mit
ein. Stellen Sie
keine Kochstufe ein. Berühren Sie
Sekunden lang.
4
leuchtet auf. Schalten
Sie das Kochfeld mit
aus.
•
•
Wird das Kochfeld im Falle
eines Problems mit der
Spannungsversorgung
ausgeschaltet, werden die
zuvor vorgenommenen
Einstellungen nicht
gespeichert.
Ausschalten der Funktion: Schalten
Sie das Kochfeld mit
ein. Stellen Sie
keine Kochstufe ein. Berühren Sie
Sekunden lang.
4
leuchtet auf. Schalten
Sie das Kochfeld mit
aus.
Vorübergehendes Ausschalten der
Funktion für einen einzelnen
Kochvorgang: Schalten Sie das
Kochfeld mit
ein.
leuchtet auf.
4 Sekunden lang.
Berühren Sie
Stellen Sie die Kochstufe innerhalb
von 10 Sekunden ein. Das Kochfeld
kann jetzt benutzt werden. Wenn Sie das
ausschalten, wird diese
Kochfeld mit
Funktion wieder eingeschaltet.
Bei der Berührung von
Nach Ablauf der für Kurzzeit-Wecker
eingestellten Zeit
Nach Ablauf der für Kurzzeitmesser
eingestellten Zeit
Wenn das Bedienfeld bedeckt ist.
4.10 Funktion PowerManagement
•
•
•
•
•
Alle Kochzonen sind an eine Phase
angeschlossen. Siehe Abbildung.
Die Phase darf bis maximal 3700 W
belastet werden.
Die Funktion verteilt die Leistung
zwischen den Kochzonen.
Die Funktion wird eingeschaltet, wenn
die Belastung der Kochzonen 3700 W
überschreitet.
Mit dieser Funktion wird die Leistung
aller anderen Kochzonen reduziert.
12
www.electrolux.com
•
Die Anzeige der Kochzonen mit
reduzierter Leistung wechselt
zwischen zwei Kochstufen.
5. TIPPS UND HINWEISE
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
5.1 Kochgeschirr
Das Kochgeschirr wird bei
Induktionskochzonen durch
ein starkes Magnetfeld sehr
schnell erhitzt.
Benutzen Sie für die
Induktionskochzonen
geeignetes Kochgeschirr.
Die Kochzoneneffizienz hängt vom
Durchmesser des Kochgeschirrs ab. An
Kochgeschirr mit einem kleineren
Durchmesser als der
Mindestdurchmesser gelangt nur ein Teil
der von der Kochzone erzeugten Hitze.
Siehe Kapitel „Technische
Daten“.
5.2 Betriebsgeräusche
Es gibt verschiedene
Betriebsgeräusche:
•
Kochgeschirrmaterial
•
•
Geeignet: Gusseisen, Stahl,
emaillierter Stahl, Edelstahl, ein
mehrlagiger Topfboden (wenn vom
Hersteller als geeignet markiert).
Nicht geeignet: Aluminium, Kupfer,
Messing, Glas, Keramik, Porzellan.
•
•
Kochgeschirr eignet sich für
Induktions-Kochfelder, wenn:
•
•
•
•
Eine geringe Wassermenge auf einer
Kochzone, die auf die höchste Stufe
geschaltet ist, sehr schnell aufkocht.
Ein Magnet vom Geschirrboden
angezogen wird.
Der Boden des
Kochgeschirrs sollte so dick
und flach wie möglich sein.
Abmessungen des Kochgeschirrs
Induktionskochzonen passen sich der
Größe des Geschirrbodens bis zu einer
bestimmten Grenze automatisch an.
Knacken: Das Kochgeschirr besteht
aus unterschiedlichen Materialien
(Sandwichkonstruktion).
Pfeifen: Sie haben die Kochzone auf
eine hohe Stufe geschaltet und das
Kochgeschirr besteht aus
unterschiedlichen Materialien
(Sandwichkonstruktion).
Summen: Sie haben die Kochzone
auf eine hohe Stufe geschaltet.
Klicken: Bei elektronischen
Schaltvorgängen.
Zischen, Surren: Der Ventilator läuft.
Die Geräusche sind normal und
weisen nicht auf eine Störung des
Kochfelds hin.
5.3 Anwendungsbeispiele für
das Garen
Das Verhältnis zwischen der Kochstufe
und dem Energieverbrauch der
Kochzone ist nicht linear. Bei einer
höheren Kochstufe steigt der
DEUTSCH
Energieverbrauch der Kochzone nicht
proportional an. Das bedeutet, dass die
Kochzone, die auf eine mittlere
Kochstufe eingestellt ist, weniger als die
Hälfte ihrer maximalen Leistung
verbraucht.
Kochstufe
-1
13
Bei den Angaben in der
folgenden Tabelle handelt es
sich um Richtwerte.
Verwendung:
Dauer
(Min.)
Hinweise
Warmhalten von gegarten
Speisen.
Nach
Bedarf
Legen Sie einen Deckel auf
das Kochgeschirr.
1 - 2.
Sauce Hollandaise, Schmel‐ 5 - 25
zen von: Butter, Schokolade,
Gelatine.
Gelegentlich umrühren.
1 - 2.
Stocken: Lockere Omeletts,
gebackene Eier.
10 - 40
Mit Deckel garen.
2. - 3.
Köcheln von Reis und Milch‐
gerichten, Erhitzen von Fer‐
tiggerichten.
25 - 50
Mindestens doppelte Menge
Flüssigkeit zum Reis geben,
Milchgerichte zwischendurch
umrühren.
3. - 4.
Dünsten von Gemüse, Fisch, 20 - 45
Fleisch.
Einige Esslöffel Flüssigkeit
hinzugeben.
4. - 5.
Dampfgaren von Kartoffeln.
Max. ¼ l Wasser für 750 g
Kartoffeln verwenden.
4. - 5.
Kochen größerer Speise‐
60 mengen, Eintopfgerichte und 150
Suppen.
Bis zu 3 l Flüssigkeit plus
Zutaten.
5. - 7
Bei geringer Hitze anbraten: Nach
Schnitzel, Cordon bleu, Kote‐ Bedarf
lett, Frikadellen, Bratwürste,
Leber, Mehlschwitze, Eier,
Pfannkuchen, Donuts.
Nach der Hälfte der Zeit
wenden.
7-8
Braten bei starker Hitze:
5 - 15
Rösti, Lendenstücke, Steaks.
Nach der Hälfte der Zeit
wenden.
9
Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gu‐
lasch, Schmorbraten), Frittieren von Pommes frites.
20 - 60
Aufkochen großer Mengen Wasser. Die Power-Funktion wird einge‐
schaltet.
6. REINIGUNG UND PFLEGE
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
6.1 Allgemeine Informationen
•
Reinigen Sie das Kochfeld nach
jedem Gebrauch.
14
www.electrolux.com
•
•
•
•
Achten Sie immer darauf, dass der
Boden des Kochgeschirrs sauber ist.
Kratzer oder dunkle Flecken auf der
Oberfläche beeinträchtigen die
Funktionsfähigkeit des Kochfelds
nicht.
Verwenden Sie einen Spezialreiniger
zur Reinigung der
Kochfeldoberfläche.
Verwenden Sie einen speziellen
Reinigungsschaber für Glas.
•
6.2 Reinigen des Kochfelds
•
Folgendes muss sofort entfernt
werden: geschmolzener Kunststoff,
Plastikfolie, Zucker bzw. zuckerhaltige
Lebensmittel. Andernfalls können die
Verschmutzungen das Kochfeld
beschädigen. Achten Sie darauf, dass
sich niemand Verbrennungen zuzieht.
•
Den speziellen Reinigungsschaber
schräg zur Glasfläche ansetzen und
über die Oberfläche bewegen.
Folgendes kann nach
ausreichender Abkühlung des
Kochfelds entfernt werden: Kalkund Wasserränder, Fettspritzer und
metallisch schimmernde
Verfärbungen. Reinigen Sie das
Kochfeld mit einem feuchten Tuch
und nicht scheuernden
Reinigungsmittel. Wischen Sie das
Kochfeld nach der Reinigung mit
einem weichen Tuch trocken.
Entfernen Sie metallisch
schimmernde Verfärbungen:
Benutzen Sie für die Reinigung der
Glasoberfläche ein mit einer Lösung
aus Essig und Wasser
angefeuchtetes Tuch.
7. FEHLERSUCHE
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
7.1 Was tun, wenn ...
Störung
Mögliche Ursache
Abhilfe
Das Kochfeld kann nicht
eingeschaltet oder bedient
werden.
Das Kochfeld ist nicht oder
nicht ordnungsgemäß an
die Spannungsversorgung
angeschlossen.
Prüfen Sie, ob das Koch‐
feld ordnungsgemäß an
die Spannungsversorgung
angeschlossen ist. Neh‐
men Sie dazu den An‐
schlussplan zu Hilfe.
Die Sicherung ist durchge‐
brannt.
Vergewissern Sie sich,
dass die Sicherung der
Grund für die Störung ist.
Brennt die Sicherung wie‐
derholt durch, wenden Sie
sich an eine zugelassene
Elektrofachkraft.
Schalten Sie das Kochfeld
erneut ein und stellen Sie
innerhalb von 10 Sekun‐
den die Kochstufe ein.
DEUTSCH
Störung
Mögliche Ursache
15
Abhilfe
Zwei oder mehr Sensorfel‐ Berühren Sie nur ein Sen‐
der wurden gleichzeitig be‐ sorfeld.
rührt.
Die Funktion STOP+GO ist Siehe Kapitel „Täglicher
in Betrieb.
Gebrauch“.
Auf dem Bedienfeld befin‐
den sich Wasser- oder
Fettspritzer.
Wischen Sie das Bedien‐
feld ab.
Ein akustisches Signal er‐ Mindestens ein Sensorfeld
tönt und das Kochfeld
wurde bedeckt.
schaltet ab.
Wenn das Kochfeld ausge‐
schaltet wird, ertönt ein
akustisches Signal.
Entfernen Sie den Gegen‐
stand von den Sensorfel‐
dern.
Das Kochfeld wird ausge‐
schaltet.
Sie haben etwas auf das
Entfernen Sie den Gegen‐
stand vom Sensorfeld.
Die Restwärmeanzeige
funktioniert nicht.
Die Kochzone ist nicht
heiß, da sie nur kurze Zeit
in Betrieb war.
Sensorfeld
gestellt.
War die Kochzone lange
genug eingeschaltet, um
heiß zu sein, wenden Sie
sich an den autorisierten
Kundendienst.
Die Kochstufe schaltet zwi‐ Die Power-Managementschen zwei Kochstufen hin Funktion ist eingeschaltet.
und her.
Siehe Kapitel „Täglicher
Gebrauch“.
Die Sensorfelder werden
heiß.
Das Kochgeschirr ist zu
groß, oder Sie haben es zu
nahe an die Bedienele‐
mente gestellt.
Stellen Sie großes Koch‐
geschirr nach Möglichkeit
auf die hinteren Kochzo‐
nen.
Es ertönt kein Signalton,
wenn Sie die Sensorfelder
des Bedienfelds berühren.
Der Signalton ist ausge‐
schaltet.
Schalten Sie den Signalton
ein.
Siehe Kapitel „Täglicher
Gebrauch“.
leuchtet auf.
Die Abschaltautomatik hat
ausgelöst.
Schalten Sie das Kochfeld
aus und wieder ein.
leuchtet auf.
Die Kindersicherung oder
Siehe Kapitel „Täglicher
die Tastensperre ist einge‐ Gebrauch“.
schaltet.
leuchtet auf.
Es wurde kein Kochge‐
schirr auf die Kochzone
gestellt.
Stellen Sie Kochgeschirr
auf die Kochzone.
16
www.electrolux.com
Störung
Mögliche Ursache
Abhilfe
Sie verwenden ungeeigne‐ Benutzen Sie geeignetes
tes Kochgeschirr.
Kochgeschirr.
Siehe Kapitel „Tipps und
Hinweise“.
und eine Zahl werden
angezeigt.
Der Durchmesser des
Kochgeschirrbodens ist zu
klein für die Kochzone.
Verwenden Sie Kochge‐
schirr mit den richtigen Ab‐
messungen.
Siehe Kapitel „Technische
Daten“.
Es ist ein Fehler im Koch‐
feld aufgetreten.
Trennen Sie das Kochfeld
eine Zeit lang vom Strom‐
netz. Schalten Sie die Si‐
cherung im Sicherungskas‐
ten der Hausinstallation
aus. Schalten Sie die Si‐
cherung wieder ein. Wenn
erneut aufleuchtet,
wenden Sie sich an den
autorisierten Kunden‐
dienst.
leuchtet auf.
Im Kochfeld ist ein Fehler
aufgetreten, da ein Koch‐
geschirr leer gekocht ist.
Die Abschaltautomatik und
der Überhitzungsschutz für
die Zonen sind aktiviert.
7.2 Wenn Sie das Problem
nicht lösen können...
Wenn Sie das Problem nicht selbst lösen
können, wenden Sie sich an Ihren
Händler oder einen autorisierten
Kundendienst. Geben Sie die Daten, die
Sie auf dem Typenschild finden, an.
Geben Sie dabei den dreistelligen
Buchstaben-Code für die Glaskeramik
(befindet sich in der Ecke der Glasfläche)
Schalten Sie das Kochfeld
aus. Entfernen Sie das hei‐
ße Kochgeschirr. Schalten
Sie die Kochzone nach et‐
wa 30 Sekunden wieder
ein. War das Kochgeschirr
die Ursache des Problems,
erlischt die Fehlermeldung.
Die Restwärmeanzeige
leuchtet eventuell weiter.
Lassen Sie das Kochge‐
schirr lange genug abküh‐
len. Prüfen Sie, ob das
Kochgeschirr mit dem
Kochfeld kompatibel ist.
Siehe Kapitel „Tipps und
Hinweise“.
und die angezeigte Fehlermeldung an.
Vergewissern Sie sich, dass Sie das
Kochfeld korrekt bedient haben. Wenn
Sie das Gerät falsch bedient haben, fällt
auch während der Garantiezeit für die
Reparatur durch einen Techniker oder
Händler eine Gebühr an. Die
Informationen zum Kundendienst und die
Garantiebedingungen finden Sie im
Garantieheft.
DEUTSCH
17
7.3 Im Zubehörbeutel
mitgelieferte Aufkleber
Bringen Sie die Aufkleber, wie unten
gezeigt, an:
A
B
MOD.
MOD.
PROD.NO.
PROD.NO.
SER.NO
SER.NO
DATA
DATA
C
MOD.
PROD.NO.
SER.NO.
0049
TYPE
IP20
03 IT
MADE IN ITALY
A. Kleben Sie ihn auf die Garantiekarte
und verschicken Sie diesen Teil (falls
vorhanden).
B. Kleben Sie ihn auf die Garantiekarte
und behalten Sie diesen Teil (falls
vorhanden).
C. Kleben Sie ihn auf die
Gebrauchsanleitung.
8. MONTAGE
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
8.1 Vor der Montage
Notieren Sie vor der Montage des
Kochfelds folgende Daten, die Sie auf
dem Typenschild finden. Das
Typenschild ist auf dem Boden des
Kochfelds angebracht.
Modell ...........................
Produktnummer
(PNC) ........................................
Seriennummer ............
8.2 Einbau-Kochfelder
Einbau-Kochfelder dürfen nur nach dem
Einbau in bzw. unter normgerechte,
passende Einbauschränke und
Arbeitsplatten betrieben werden.
8.3 Anschlusskabel
•
•
Das Kochfeld wird mit einem
Anschlusskabel geliefert.
Ersetzen Sie ein defektes Netzkabel
durch ein Netzkabel des folgenden
(oder eines höheren) Typs: H05V2V2F T min 90 °C. Wenden Sie sich an
den Kundendienst.
18
www.electrolux.com
8.4 Anbringen der Dichtung
1. Reinigen Sie die Arbeitsplatte um
den Ausschnittbereich.
2. Bringen Sie das mitgelieferte
Dichtungsband umlaufend auf der
Unterseite des Kochfelds entlang des
äußeren Randes der
Glaskeramikscheibe an. Dehnen Sie
es nicht. Stellen Sie sicher, dass sich
die Enden des Dichtungsbands in der
Mitte auf einer der Seiten des
Kochfelds befinden.
3. Geben Sie einige mm hinzu, wenn
Sie die Länge des Dichtungsbands
zuschneiden.
4. Drücken Sie die beiden Enden des
Dichtungsbands zusammen.
8.5 Montage
min.
500mm
min.
50mm
min.
2mm
min. 2 mm
A
min. 2 mm
B
< 20 mm
B
57 mm
41 mm
31 mm
B
> 20 mm
min. 500 mm
A
12 mm
28 mm
38 mm
A
min
30 mm
min. 500 mm
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
DEUTSCH
19
min.
38 mm
min.
2 mm
R 5mm
min.
55mm
490+1mm
270+1mm
min.
12 mm
min.
2 mm
8.6 Montage von mehr als
einem Kochfeld
min. 650 mm
40-50 mm
490 mm
55 mm
30 mm
270 mm
Verwenden Sie den Montage-Bausatz,
der einen seitlichen Stützträger und
zusätzliche Dichtungen enthält, wenn
mehrere 30-cm-Kochfelder
nebeneinander in dieselbe Aussparung
eingebaut werden. Der Bausatz ist beim
autorisierten Kundendienst erhältlich. Die
Montageanleitung wird mit dem Bausatz
geliefert.
20
www.electrolux.com
9. TECHNISCHE DATEN
9.1 Technische Daten der Kochzonen
Kochzone
Nennleistung
(höchste
Kochstufe)
[W]
Power-Funkti‐ Power-Funkti‐
on [W]
on maximale
Einschaltdau‐
er [Min.]
Durchmesser
des Kochge‐
schirrs [mm]
Vorne Mitte
1800
2500
10
145 - 180
Hinten Mitte
1800
2500
10
145 - 180
Die Leistung der Kochzonen kann
geringfügig von den Daten in der Tabelle
abweichen. Sie ändert sich je nach
Material und Abmessungen des
Kochgeschirrs.
Verwenden Sie für optimale
Kochergebnisse kein Kochgeschirr,
dessen Durchmesser größer als der in
der Tabelle angegebene Wert ist.
10. ENERGIEEFFIZIENZ
10.1 Produktinformationen gemäß EU 66/2014
Modellidentifikation
EHH3320NOK
Kochfeldtyp
Einbau-Kochfeld
Anzahl der Kochzonen
2
Heiztechnologie
Induktion
Durchmesser der kreis‐
förmigen Kochzonen (Ø)
Vorne Mitte
Hinten Mitte
18,0 cm
18,0 cm
Energieverbrauch pro
Kochzone (EC electric
cooking)
Vorne Mitte
Hinten Mitte
184,4 Wh/kg
184,4 Wh/kg
Energieverbrauch des
Kochfelds (EC electric
hob)
184,4 Wh/kg
EN 60350-2 - Elektrische Kochgeräte für
den Hausgebrauch - Teil 2: Kochfelder Verfahren zur Messung der
Gebrauchseigenschaften
•
Decken Sie Kochgeschirr, wenn
möglich, mit einem Deckel ab.
•
10.2 Energie sparen
•
Beachten Sie folgende Tipps, um beim
täglichen Kochen Energie zu sparen.
•
Stellen Sie Kochgeschirr auf die
Kochzone, bevor Sie sie einschalten.
Stellen Sie kleineres Kochgeschirr auf
die kleineren Kochzonen.
Stellen Sie das Kochgeschirr mittig
auf die Kochzone.
Nutzen Sie die Restwärme, um die
Speisen warm zu halten oder zu
schmelzen.
•
Wenn Sie Wasser erwärmen,
verwenden Sie nur die benötigte
Menge.
•
DEUTSCH
21
11. UMWELTTIPPS
Recyceln Sie Materialien mit dem
Entsorgen Sie Geräte mit diesem Symbol
Symbol . Entsorgen Sie die
Verpackung in den entsprechenden
Recyclingbehältern. Recyceln Sie zum
Umwelt- und Gesundheitsschutz
elektrische und elektronische Geräte.
nicht mit dem Hausmüll. Bringen Sie
das Gerät zu Ihrer örtlichen
Sammelstelle oder wenden Sie sich an
Ihr Gemeindeamt.
*
22
www.electrolux.com
DEUTSCH
23
867332103-A-412016
www.electrolux.com/shop
Download PDF

advertising
