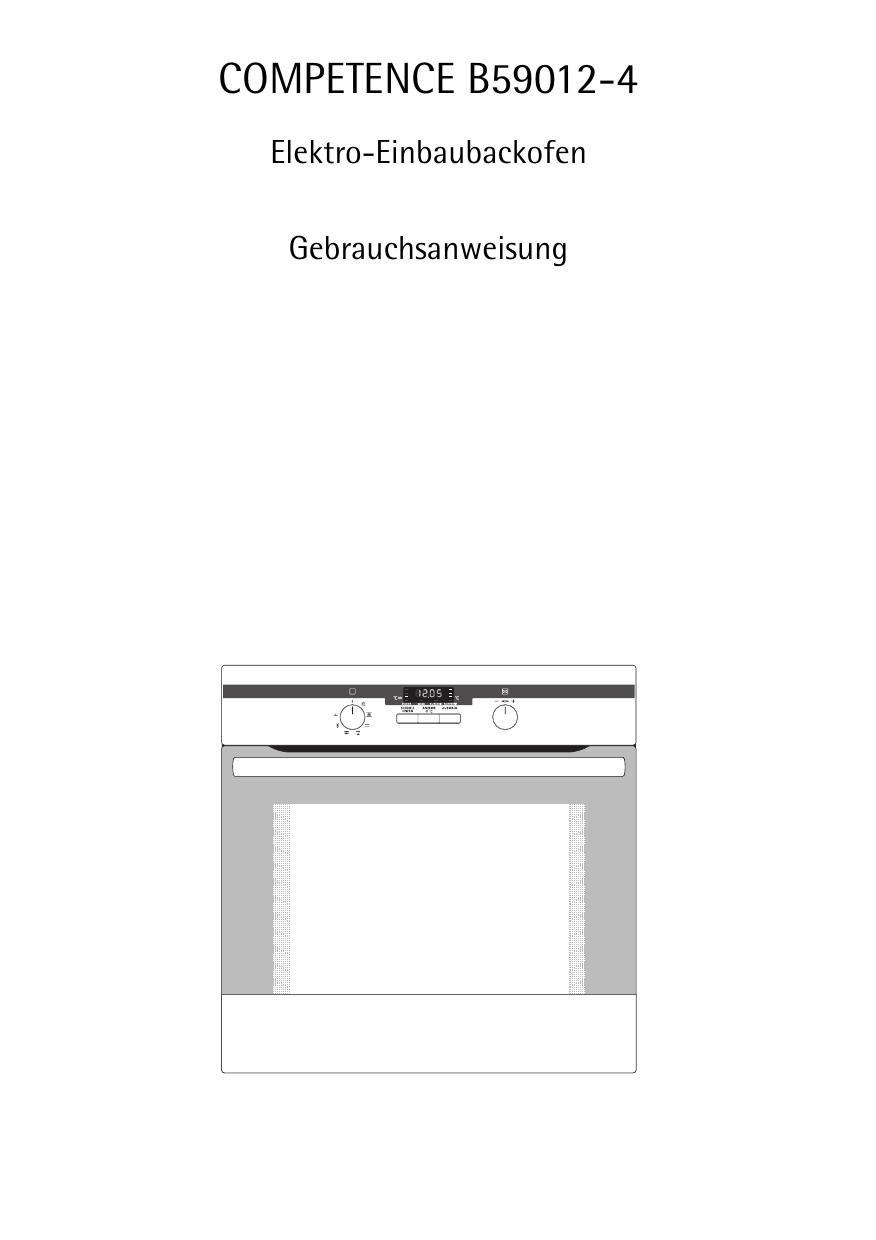

COMPETENCE B59012-4
Elektro-Einbaubackofen
Gebrauchsanweisung
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.
Geben Sie diese Gebrauchsanweisung an eventuelle Nachbesitzer des
Gerätes weiter.
1
3
2
2
Folgende Symbole werden im Text verwendet:
Sicherheitshinweise
Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
Hinweise und praktische Tipps
Umweltinformationen
Inhalt
Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
Gerätebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Gesamtansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ausstattung Backofen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Zubehör Backofen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Vor dem ersten Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Tageszeit einstellen und ändern . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Erstes Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Bedienen des Backofens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofen ein- und ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schnellheizen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofen-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rost und Blech einsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fettfilter einsetzen/herausnehmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Uhr-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Weitere Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Anzeigenabschaltung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kindersicherung des Backofens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheitsabschaltung des Backofens . . . . . . . . . . . . . . . . . . . . . . . . . . .
13
13
16
17
18
19
20
26
26
26
27
Anwendungen, Tabellen und Tipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backtabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tabelle Aufläufe und Überbackenes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tabelle Tiefkühl-Fertiggerichte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Braten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Brattabelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Flächengrillen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Grilltabelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Auftauen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Auftautabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einkochen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28
28
30
34
34
35
36
38
38
39
39
40
3
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gerät von außen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofeninnenraum. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fettfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einschubgitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backauszug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backauszug reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofendecke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofen-Tür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofen-Türglas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
41
41
41
41
41
42
43
44
44
45
46
47
Was tun, wenn … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Service
4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Gebrauchsanweisung
1 Sicherheitshinweise
5
Dieses Gerät entspricht den folgenden EG-Richtlinien:
– 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie
– 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich
Änderungs-Richtlinie 92/31/EWG
– 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie
Elektrische Sicherheit
• Das Gerät darf nur durch einen konzessionierten Fachmann angeschlossen werden.
• Bei Störungen oder Beschädigungen am Gerät: Sicherungen herausdrehen bzw. ausschalten.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt
werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.
Sicherheit für Kinder
• Kleinkinder niemals unbeaufsichtigt lassen während das Gerät in Betrieb ist.
Sicherheit während der Benutzung
• Dieses Gerät darf nur für das haushaltsübliche Kochen, Braten,
Backen von Speisen verwendet werden.
• Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe. Anschlussleitungen dürfen nicht unter der heißen Backofentür eingeklemmt werden.
• Warnung: Verbrennungsgefahr! Bei Betrieb wird der Backofeninnenraum heiß.
• Wenn Sie alkoholische Zutaten im Backofen verwenden, kann eventuell ein leicht entzündliches Alkohol-Luftgemisch entstehen. Öffnen
Sie die Tür in diesem Fall vorsichtig. Hantieren Sie dabei nicht mit
Glut, Funken oder Feuer.
5
3
Acrylamidhinweis
Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive
Bräunung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine
gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die
Speisen nicht zu stark zu bräunen.
So vermeiden Sie Schäden am Gerät
• Legen Sie den Backofen nicht mit Alufolie aus und stellen Sie kein
Backblech, keinen Topf etc. auf den Boden, da sonst das Backofenemail durch den entstehenden Hitzestau beschädigt wird.
• Obstsäfte, die vom Backblech tropfen, hinterlassen Flecken, die sich
nicht mehr entfernen lassen. Benutzen Sie für sehr feuchte Kuchen
ein tiefes Blech.
• Die offene Backofentür nicht belasten.
• Gießen Sie Wasser nie direkt in den heißen Backofen. Es können
Emailschäden und Verfärbungen entstehen.
• Bei Gewalteinwirkung, vor allem auf die Kanten der Frontscheibe,
kann das Glas brechen.
• Bewahren Sie keine brennbaren Gegenstände im Backofen auf. Sie
können sich beim Einschalten entzünden.
• Bewahren Sie keine feuchten Lebensmittel im Backofen auf. Es können Schäden am Email entstehen.
3
6
Hinweis Email-Beschichtung
Farbliche Veränderungen an der Email-Beschichtung des Backofens als
Folge des Gebrauchs beeinträchtigen nicht die Eignung des Gerätes zur
gewöhnlichen bzw. vertragsgemäßen Verwendung. Sie stellen daher
keinen Mangel im Sinne des Gewährleistungsrechtes dar.
Entsorgung
2
2
1
Verpackungsmaterial
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc.
Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.
Altgerät
Das Symbol
auf dem Produkt oder seiner Verpackung weist darauf
hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit
werden durch falsches Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer
Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
W
Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen kann, vor der Entsorgung unbrauchbar machen.
Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.
7
Gerätebeschreibung
Gesamtansicht
Bedienblende
Türgriff
Vollglastür
8
Bedienblende
Betriebs-Kontrolllampe
Betriebs-Kontrolllampe
Temperatur-/Zeit-Anzeige
Temperatur-/Zeit-Wahl
Backofen-Funktionen
Funktions-Tasten
Ausstattung Backofen
Oberhitze und Grillheizkörper
Backofenbeleuchtung
Einsatzebenen
Fettfilter
Rückwandheizkörper
Ventilator
Unterhitze
Einschubgitter,
herausnehmbar
9
Zubehör Backofen
Kombi-Rost
Für Geschirr, Kuchenformen, Braten
und Grillstücke.
Backblech
Für Kuchen und Plätzchen.
Universalblech
Für saftige Kuchen, Braten oder als
Backblech bzw. Auffangblech für
Fett.
Dreifach-Backauszug
2 Einschubgitter mit
3 Teleskopschienen.
10
Vor dem ersten Gebrauch
Tageszeit einstellen und ändern
3
Der Backofen funktioniert nur mit eingestellter Zeit.
Nach dem elektrischen Anschluss
oder einem Stromausfall blinkt die
Funktionsleuchte Tageszeit automatisch.
1. Zum Ändern einer bereits eingestellten Tageszeit Taste Auswahl so
oft drücken, bis die Funktionsleuchte Tageszeit blinkt.
2. Mit dem Schalter /
le Tageszeit einstellen.
die aktuel-
Nach ca. 5 Sekunden erlischt das
Blinken und die Uhr zeigt die eingestellte Tageszeit an.
3
Das Gerät ist betriebsbereit.
Die Tageszeit kann nur verändert
werden, wenn die Kindersicherung
ausgeschaltet, keine der Uhr-Funktionen Kurzzeit, Dauer oder Ende
und keine Backofen-Funktion eingestellt ist.
11
Erstes Reinigen
1
3
Bevor Sie den Backofen das erste Mal benutzen, sollten Sie ihn gründlich reinigen.
Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel!
Die Oberfläche könnte beschädigt werden.
Verwenden Sie bei Metallfronten handelsübliche Pflegemittel.
1. Schalter Backofen-Funktionen auf Beleuchtung stellen.
2. Alle Zubehörteile und Einschubgitter entnehmen und mit warmer Spülmittellauge reinigen.
3. Backofen ebenfalls mit warmer Spülmittellauge auswaschen und trocknen.
4. Gerätefront feucht abwischen.
5. Die mitgelieferten Backauszüge einsetzen, wie im Kapitel „Reinigung
und Pflege“ beschrieben.
12
Bedienen des Backofens
Backofen ein- und ausschalten
Betriebs-Kontrolllampe
Temperatur-/Zeit-Anzeige
Schnellheizen
Betriebs-Kontrolllampe
Heiz-Anzeige
Uhr-Funktionen
Backofen-Funktionen
Anzeigenwechsel
Temperatur-/Zeit-Wahl
Backofen einschalten
Den Schalter Backofen-Funktionen
auf die gewünschte Funktion drehen. Die Betriebs-Kontrolllampe
leuchtet. Die Temperatur-Anzeige
zeigt die Vorschlagstemperatur für
die gewählte Backofen-Funktion.
Der Backofen beginnt zu heizen.
Ist die eingestellte Temperatur erreicht, ertönt ein Signal.
13
Backofentemperatur
ändern
Mit dem Schalter / die Temperatur nach oben oder unten verändern.
Die Einstellung erfolgt in 5 °CSchritten.
Backofen ausschalten
Zum Abschalten des Backofens den
Schalter Backofen-Funktionen in
die Aus-Position drehen.
3
14
Kühlgebläse
Das Gebläse schaltet sich automatisch ein, um die Geräteoberflächen
kühl zu halten. Nachdem der Backofen ausgeschaltet wurde, läuft das
Gebläse noch weiter, um das Gerät abzukühlen und schaltet sich dann
selbständig ab.
3
Heiz-Anzeige
Anzeige Aufheizen
Nach dem Einschalten der Backofen-Funktion zeigen die langsam
nacheinander aufleuchtenden Balken an, wie weit der Backofen bereits aufgeheizt ist.
Anzeige Schnellheizen
Nach dem Einschalten der Funktion
Schnellheizen
zeigen die
nacheinander aufblinkenden Balken an, dass Schnellheizen in Betrieb ist. Außerdem leuchtet der
Balken neben dem Symbol
.
Anzeige Restwärme
Nach dem Ausschalten des Backofens zeigen die noch leuchtenden
Balken die verbleibende Restwärme
im Backofen an.
15
Schnellheizen
1
3
16
Nach Anwählen einer Backofen-Funktion kann durch die Zusatzfunktion Schnellheizen
der leere Backofen in relativ kurzer Zeit
vorgeheizt werden.
Achtung: Gargut bitte erst in den Backofen legen, wenn Schnellheizen
beendet ist und der Backofen in der gewünschten Funktion arbeitet.
1. Gewünschte Backofen-Funktion einstellen (z. B. Ober-/Unterhitze ).
Evtl. Temperaturvorschlag ändern.
2. Taste Schnellheizen drücken. Der Balken neben dem Symbol
leuchtet.
Die nacheinander aufblinkenden Balken zeigen an, dass Schnellheizen
in Betrieb ist.
Bei Erreichen der eingestellten Temperatur leuchten die Balken der
Heiz-Anzeige und der Balken neben dem Symbol
erlischt. Es ertönt ein Signal.
Der Backofen heizt jetzt in der voreingestellten Backofen-Funktion und
Temperatur weiter. Sie können das Gargut nun in den Ofen legen.
Die Funktion Schnellheizen
läßt sich bei den Backofen-Funktionen Profi-Heißluft , Ober-/Unterhitze und Infrabraten zuschalten.
Backofen-Funktionen
Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung:
Backofen-Funktion
Heizelement/
Ventilator
Anwendung
Beleuchtung
Mit dieser Funktion können Sie
--den Backofeninnenraum, z. B. zum
Reinigen, beleuchten.
Profi-Heißluft
Zum Backen auf bis zu drei Ebenen gleichzeitig.
Die Backofentemperaturen
20-40 °C niedriger einstellen als
bei Ober-/Unterhitze.
Oberhitze,
Unterhitze,
Rückwandheizkörper, Ventilator
Ober-/Unterhitze
Zum Backen und Braten auf
einer Ebene.
Oberhitze,
Unterhitze
Infrabraten
Zum Braten größerer Fleischstü- Grill, Oberhitze,
cke oder Geflügel auf einer Ebene. Ventilator
Die Funktion eignet sich auch zum
Gratinieren und Überbacken.
Großflächengrill
Zum Grillen flacher Lebensmittel
in größeren Mengen und zum
Toasten.
Auftauen
Zum An- und Auftauen von z. B. Ventilator
Torte, Butter, Brot, Obst oder anderen gefrorenen Lebensmitteln.
Unterhitze
Zum Nachbacken von Kuchen mit Unterhitze
krossen Böden.
Grill, Oberhitze
17
Rost und Blech einsetzen
3
Kippsicherung
Alle Einschubteile sind mit einer kleinen Auswölbung rechts und links
versehen. Diese Auswölbung dient als Kippsicherung und muss immer
nach hinten weisen.
Rost einsetzen:
Rost so einsetzen, dass die beiden
Führungsstäbe nach unten zeigen.
Auf den Teleskopschienen den Rost
so einsetzen, dass die beiden Bohrungen in die Haltebolzen der Teleskopschienen greifen.
Blech einsetzen:
Blech so einsetzen, dass die Kippsicherung nach hinten weist. Auf den
Teleskopschienen das Blech so einsetzen, dass die beiden Bohrungen
in die vorderen Haltebolzen der
Teleskopschienen greifen.
3
18
Rost und Blech einsetzen:
Bei gemeinsamer Benutzung von
Rost und Blech die Kippsicherung
des Rostes genau in die Ausbuchtungen des Bleches setzen.
Um das Auflegen des Einschubteils
bei unterschiedlich ausgezogenen
Schienen zu erleichtern, Einschubteil hinten auf die Schienen legen,
bis zum Anschlag einschieben und
dann in die Haltebolzen vorne absenken.
Fettfilter einsetzen/herausnehmen
Den Fettfilter nur beim Braten
einsetzen, um den Rückwandheizkörper vor Fettspritzern zu schützen.
Fettfilter einsetzen
Fettfilter am Griff fassen und
die beiden Halterungen von
oben nach unten in die Öffnung
an der Backofenrückwand (Ventilatoröffnung) einsetzen.
Fettfilter herausnehmen
Fettfilter am Griff fassen und
nach oben aushängen.
19
Uhr-Funktionen
Temperatur-/Zeit-Anzeige
Uhr-Funktions-Leuchten
Uhr-Funktionen
Anzeigenwechsel
Dauer
Zum Einstellen, wie lange der Backofen in Betrieb sein soll.
Ende
Zum Einstellen, wann sich der Backofen wieder ausschalten soll.
Kurzzeit
Zum Einstellen einer Kurzzeit. Nach Ablauf ertönt ein Signal.
Diese Funktion ist ohne Auswirkung auf den Backofenbetrieb.
Tageszeit
Zum Einstellen, Ändern oder Abfragen der Tageszeit
(siehe Kapitel Vor dem ersten Gebrauch).
20
3
3
Hinweise zu den Uhr-Funktionen
• Nach dem Auswählen einer Uhr-Funktion blinkt die dazugehörige
Funktionsleuchte ca. 5 Sekunden. Während dieser Zeit können mit
dem Schalter / die gewünschten Zeiten eingestellt oder verändert werden.
• Nach dem Einstellen der gewünschten Zeit blinkt die Funktionsleuchte nochmals ca. 5 Sekunden. Danach leuchtet die Funktionsleuchte.
Die eingestellte Zeit beginnt im Hintergrund abzulaufen.
• Nach Ablauf der Uhr-Funktionen Dauer und Ende muss der Schalter
Backofen-Funktionen auf „0“ gestellt werden.
• Mit der Taste Anzeige
kann zwischen Backofentemperatur und
Tageszeit gewechselt werden.
Abfragen der eingestellten oder verbleibenden Zeit
Taste Auswahl so oft drücken, bis die jeweilige Uhr-Funktion blinkt und
die eingestellte oder verbleibende Zeit angezeigt wird.
21
Kurzzeit
1. Taste Auswahl so oft drücken, bis
die Funktionsleuchte Kurzzeit
blinkt.
2. Mit dem Schalter / die gewünschte Kurzzeit einstellen
(max. 99.00 Minuten).
Die Funktionsleuchte Kurzzeit
leuchet.
Wenn 90% der eingestellten Zeit
abgelaufen ist, ertönt ein Signal.
Wenn die eingestellte Zeit abgelaufen ist, blinken „0.00“ und die Funktionsleuchte. Es ertönt ein Signal.
Blinken und Signalton abstellen:
Beliebige Taste drücken.
22
Dauer
1. Backofen-Funktion und Temperatur
wählen.
2. Taste Auswahl so oft drücken, bis
die Funktionsleuchte Dauer blinkt.
3. Mit dem Schalter / die gewünschte Gardauer einstellen
(max. 09.59 Stunden).
Die Funktionsleuchte Dauer leuchtet und der Backofen ist sofort an.
Wenn die eingestellte Zeit abgelaufen ist, blinken „0.00“ und die Funktionsleuchte. Es ertönt für
2 Minuten ein Signal. Der Backofen
schaltet sich aus.
Blinken und Signalton abstellen:
Schalter Backofenfunktionen auf
„0“ stellen.
23
Ende
1. Backofen-Funktion und Temperatur wählen.
2. Taste Auswahl so oft drücken, bis
die Funktionsleuchte Ende blinkt.
3. Mit dem Schalter / die gewünschte Abschaltzeit einstellen.
Die Funktionsleuchte Ende leuchtet
und der Backofen ist sofort an.
Wenn die eingestellte Zeit abgelaufen ist, blinken „0.00“ und die Funktionsleuchte. Es ertönt für
2 Minuten ein Signal. Der Backofen
schaltet sich aus.
Blinken und Signalton abstellen:
Schalter Backofenfunktionen auf
„0“ stellen.
24
3
Dauer und Ende kombiniert
Dauer und Ende können gleichzeitig verwendet werden, wenn der
Backofen zu einem späteren Zeitpunkt automatisch ein- und ausgeschaltet werden soll.
1. Backofen-Funktion und Temperatur wählen.
2. Mit der Funktion Dauer die Zeit einstellen, die das Gericht zum Garen
benötigt,
hier 1 Stunde.
3. Mit der Funktion Ende Zeit einstellen, zu der das Gericht fertig sein
soll,
hier 14:05 Uhr.
Die Funktionsleuchten Dauer und
Ende leuchten und im Display wird
die Temperatur angezeigt,
hier 200°C.
Der Backofen schaltet sich automatisch zum errechneten Zeitpunkt
ein,
hier um 13:05 Uhr.
Und nach Ablauf der eingegebenen Dauer wieder aus,
hier um 14:05 Uhr.
25
Weitere Funktionen
Anzeigenabschaltung
2
3
Durch das Ausschalten der Zeitanzeige können Sie Energie einsparen.
Zeitanzeige ausschalten
1. Schalter / nach rechts drehen
und halten.
2. Zusätzlich Taste Auswahl drücken,
bis die Anzeige dunkel wird.
Sobald das Gerät wieder in Betrieb
genommen wird, schaltet sich die
Anzeige automatisch ein.
Beim nächsten Ausschalten erlischt
die Tageszeitanzeige wieder.
Um die Tageszeit wieder ständig anzeigen zu lassen, die Zeitanzeige wieder einschalten.
Zeitanzeige einschalten
1. Schalter / nach rechts drehen und halten.
2. Zusätzlich Taste Auswahl drücken, bis die Anzeige wieder erscheint.
Kindersicherung des Backofens
3
Der Backofen ist mit einer Kindersicherung ausgestattet. Sobald die
Kindersicherung eingeschaltet ist, kann der Backofen nicht in Betrieb
genommen werden.
Um die Kindersicherung einschalten zu können, darf keine BackofenFunktion gewählt sein.
Kindersicherung einschalten
1. Schalter / nach links drehen
und halten.
2. Zusätzlich Taste Auswahl drücken,
bis in der Anzeige „SAFE“ erscheint.
Die Kindersicherung ist jetzt in Betrieb.
26
Kindersicherung ausschalten
1. Schalter / nach links drehen und halten.
2. Zusätzlich Taste Auswahl drücken, bis in der Anzeige „SAFE“ erlischt.
Die Kindersicherung ist jetzt ausgeschaltet und der Backofen ist wieder
betriebsbereit.
Sicherheitsabschaltung des Backofens
3
Wird der Backofen nach einer bestimmten Zeit nicht ausgeschaltet oder
die Temperatur nicht verändert, schaltet er sich automatisch ab.
In der Temperatur-Anzeige blinkt die zuletzt eingestellte Temperatur.
Der Backofen schaltet sich ab bei einer Backofentemperatur von:
30 - 120°C
120 - 200°C
200 - 250°C
250 - max°C
3
nach
nach
nach
nach
12,5 Stunden
8,5 Stunden
5,5 Stunden
3,0 Stunden
Inbetriebnahme nach Sicherheitsabschaltung
Den Backofen komplett ausschalten.
Danach kann er wieder in Betrieb genommen werden.
Die Sicherheitsabschaltung wird aufgehoben, wenn die Uhr-Funktion
Dauer oder Ende eingestellt ist.
27
Anwendungen, Tabellen und Tipps
Backen
Backofen-Funktion: Profi-Heißluft
oder Ober-/Unterhitze
Backformen
• Für Ober-/Unterhitze eignen sich Formen aus dunklem Metall und
beschichtete Formen.
• Für Profi-Heißluft sind auch helle Metallformen geeignet.
Einsatzebenen
• Backen mit Ober-/Unterhitze ist auf einer Ebene möglich.
• Mit Profi-Heißluft können Sie auf bis zu 3 Backblechen gleichzeitig backen:
1 Backblech:
z. B. Einsatzebene 3
1 Backform:
z. B. Einsatzebene 1
2 Backbleche:
z. B. Einsatzebenen 1 und 3
3 Backbleche:
Einsatzebenen 1, 3 und 5
28
3
2
Allgemeine Hinweise
• Blech mit der Abschrägung nach vorne einsetzen!
• Sie können mit Ober-/Unterhitze oder Profi-Heißluft auch zwei
Formen gleichzeitig nebeneinander auf dem Rost backen. Die Backzeit verlängert sich nur unwesentlich.
Bei Verwendung von Tiefkühlkost können sich beim Garvorgang die
eingesetzten Bleche verziehen. Dies ist auf den großen Temperaturunterschied zwischen Tiefgefrorenem und Backofentemperatur zurückzuführen. Nach dem Abkühlen der Bleche hebt sich die Verformung
wieder auf.
Hinweise zu den Backtabellen
In den Tabellen finden Sie für eine Auswahl an Gerichten die dafür erforderlichen Temperaturangaben, Garzeiten und Einsatzebenen.
• Die Temperaturen und Backzeiten sind Richtwerte, da sie von der Zusammensetzung des Teiges, der Menge und der Backform abhängig
sind.
• Wir empfehlen beim ersten Mal den kleineren Temperaturwert einzustellen und erst bei Bedarf, z. B. wenn eine stärkere Bräunung gewünscht wird oder die Backzeit zu lange dauert, eine höhere
Temperatur zu wählen.
• Finden Sie für ein eigenes Rezept keine konkreten Angaben, orientieren Sie sich an einem ähnlichen Gebäck.
• Beim Backen von Kuchen auf Backblechen oder in Formen auf mehreren Ebenen kann die Backzeit um 10-15 Minuten länger sein.
• Feuchte Gebäcke (z. B. Pizzas, Obstkuchen etc.) werden auf einer Ebene zubereitet.
• Höhenunterschiede des Backgutes können am Anfang des Backvorgangs zu unterschiedlicher Bräunung führen. In diesem Fall verändern Sie bitte nicht die Temperatureinstellung.
Bräunungsunterschiede gleichen sich im Laufe des Backvorgangs aus.
Bei längeren Backzeiten können Sie den Backofen ca. 10 Minuten vor
Ende der Backzeit ausschalten, um die Nachwärme zu nutzen.
Die Tabellen gelten, wenn nicht anders vorgegeben, für das Einsetzen in
den kalten Backofen.
29
Backtabelle
Backen auf einer Einsatzebene
Art des
Gebäcks
Backofenfunktion
Einsatz- Temperatur
Zeit
ebene
°C
Std.: Min.
Gebäck in Formen
Napf- oder Rodonkuchen
Profi-Heißluft
1
150-160
0:50-1:10
Sandkuchen/
Königskuchen
Profi-Heißluft
1
140-160
1:10-1:30
Biskuittorte
Profi-Heißluft
1
140
0:25-0:40
Biskuittorte
Ober-/Unterhitze
2
160
0:25-0:40
1)
Tortenboden Mürbeteig
Profi-Heißluft
3
170-180
0:10-0:25
Tortenboden Rührteig
Profi-Heißluft
3
150-170
0:20-0:25
Ober-/Unterhitze
1
170-190
0:50-1:00
Apple Pie (2Formen,
Ø20cm, diagonal versetzt)
Profi-Heißluft
1
160
1:10-1:30
Apple Pie (2Formen
Ø20cm, diagonal versetzt)
Ober-/Unterhitze
1
180
1:10-1:30
Pikante Torte (z. B. Quiche
Lorraine)
Profi-Heißluft
1
160-180
0:30-1:10
Ober-/Unterhitze
1
170-190
1:00-1:30
Ober-/Unterhitze
3
170-190
0:30-0:40
160-1801)
0:40-1:00
2301)
160-180
0:25
0:30-1:00
3
160-1701)
0:15-0:30
Ober-/Unterhitze
3
1)
180-200
0:10-0:20
Profi-Heißluft
3
150-160
0:20-0:40
Ober-/Unterhitze
3
190-2101)
0:15-0:30
Obstkuchen
(auf Hefeteig/Rührteig)2)
Profi-Heißluft
3
150
0:35-0:50
Obstkuchen
(auf Hefeteig/Rührteig)2)
Ober-/Unterhitze
3
170
0:35-0:50
Gedeckte Apfeltorte
Käsetorte
Gebäck auf Backblechen
Hefezopf/-kranz
Christstollen
Ober-/Unterhitze
3
Brot (Roggenbrot)
-zuerst
-dann
Ober-/Unterhitze
2
Windbeutel/Eclairs
Ober-/Unterhitze
Biskuitrolle
Streuselkuchen trocken
Butter-/Zuckerkuchen
30
Art des
Gebäcks
Backofenfunktion
Einsatz- Temperatur
Zeit
ebene
°C
Std.: Min.
Obstkuchen auf Mürbeteig
Profi-Heißluft
3
160-170
0:40-1:20
Blechkuchen mit empfindlichen Belägen (z. B.
Quark, Sahne, Bienenstich)
Ober-/Unterhitze
3
160-1801)
0:40-1:20
Profi-Heißluft
1
180-2001)
0:30-1:00
1)
Pizza (mit viel Belag)2)
Pizza (dünn)
Profi-Heißluft
1
200-220
0:10-0:25
Fladenbrot
Profi-Heißluft
1
200-220
0:08-0:15
Wähen (CH)
Profi-Heißluft
1
180-200
0:35-0:50
Mürbeteigplätzchen
Profi-Heißluft
3
150-160
0:06-0:20
Spritzgebäck
Profi-Heißluft
3
140
0:20-0:30
Ober-/Unterhitze
3
1601)
0:20-0:30
Rührteigplätzchen
Profi-Heißluft
3
150-160
0:15-0:20
Eiweißgebäck, Baiser
Profi-Heißluft
3
80-100
2:00-2:30
Makronen
Profi-Heißluft
3
100-120
0:30-0:60
Hefekleingebäck
Profi-Heißluft
3
150-160
0:20-0:40
3
170-1801)
0:20-0:30
Kleingebäck
Spritzgebäck
Blätterteigkleingebäck
Brötchen
Brötchen
Profi-Heißluft
Profi-Heißluft
Ober-/Unterhitze
1)
0:20-0:35
3
1)
180
0:20-0:35
0:20-0:30
0:20-0:30
3
160
Small Cakes (20Stück/
Blech)
Profi-Heißluft
3
1401)
Small Cakes (20Stück/
Blech)
Ober-/Unterhitze
3
1701)
1) Backofen vorheizen
2) Auffangblech bzw. Fettpfanne verwenden
31
Backen auf mehreren Einsatzebenen
ProfiHeißluft
Art des Gebäcks
ProfiHeißluft
Einsatzebene von unten
TemperaZeit
tur ºC
Std.: Min.
2 Ebenen
3 Ebenen
Windbeutel/Eclairs
1/4
---
160-1801) 0:35-0:60
Streuselkuchen, trocken
1/3
---
140-160
0:30-0:60
Mürbeteigplätzchen
1/3
1/3/5
150-160
0:15-0:35
Spritzgebäck
1/3
1/3/5
140
0:20-0:60
Rührteigplätzchen
1/3
---
160-170
0:25-0:40
Eiweißgebäck, Baiser
1/3
---
80-100
2:10-2:50
Makronen
1/3
---
100-120
0:40-1:20
Hefekleingebäck
1/3
---
160-170
0:30-0:60
Gebäck auf Backblechen
Kleingebäck
Blätterteigkleingebäck
1/3
---
Brötchen
1/4
---
160
0:30-0:45
Small Cakes (20Stück/
Blech)
1/4
---
1401)
0:25-0:40
1) Backofen vorheizen
32
1)
170-180
0:30-0:50
Tipps zum Backen
Backergebnis
Mögliche Ursache
Abhilfe
Der Kuchen ist unten
zu hell
Falsche Einschubhöhe
Kuchen tiefer einschieben
Der Kuchen fällt zusammen (wird klitschig, spundig,
Wasserstreifen)
Zu hohe Backtemperatur
Backtemperatur etwas niedriger einstellen
Zu kurze Backzeit
Backzeit verlängern
Backzeiten können nicht
durch eine höhere Backtemperatur verkürzt werden
Zu viel Flüssigkeit im Teig
Weniger Flüssigkeit verwenden.
Beachten Sie die Rührzeiten,
vor allem beim Einsatz von
Küchenmaschinen
Zu niedrige Backtemperatur
Backtemperatur höher einstellen
Zu lange Backzeit
Backzeit verkürzen
Kuchen ist zu trocken
Kuchen wird ungleich- Zu hohe Backtemperatur und Backtemperatur niedriger
mäßig braun
zu kurze Backzeit
einstellen und Backzeit verlängern
Teig ist ungleichmäßig verteilt Teig gleichmäßig auf dem
Backblech verteilen
Fettfilter ist eingesetzt
Kuchen wird innerZu niedrige Temperatur
halb der angegebenen
Backzeit nicht fertig
Fettfilter ist eingesetzt
Fettfilter herausnehmen
Backtemperatur etwas höher einstellen
Fettfilter herausnehmen
33
Tabelle Aufläufe und Überbackenes
Gericht
Backofen-Funktion
Einsatz- Temperatur
Zeit
ebene
°C
Std.: Min.
Nudelauflauf
Ober-/Unterhitze
1
180-200
0:45-1:00
Lasagne
Ober-/Unterhitze
1
180-200
0:25-0:40
Überbackenes
Gemüse1)
Infrabraten
1
160-170
0:15-0:30
Überbackene
Baguettes1)
Infrabraten
1
160-170
0:15-0:30
Süße Aufläufe
Ober-/Unterhitze
1
180-200
0:40-0:60
Fischaufläufe
Ober-/Unterhitze
1
180-200
0:30-1:00
Infrabraten
1
160-170
0:30-1:00
Gefülltes Gemüse
1) Backofen vorheizen
Tabelle Tiefkühl-Fertiggerichte
Gargut
Backofen-Funktion
Einsatzebene
Temperatur
°C
nach Hersteller- nach Herstellerangaben
angaben
Tiefkühlpizza
Ober-/Unterhitze
3
Pommes
frites1)
(300-600 g)
Infrabraten
3
Baguettes
Ober-/Unterhitze
3
nach Hersteller- nach Herstellerangaben
angaben
Obstkuchen
Ober-/Unterhitze
3
nach Hersteller- nach Herstellerangaben
angaben
200-220
1) Bemerkung: Pommes frites zwischendurch 2- bis 3-mal wenden
34
Zeit
15-25 Min.
Braten
Backofen-Funktion: Ober-/Unterhitze
oder Infrabraten
Beim Braten Fettfilter einsetzen!
Bratgeschirr
• Zum Braten ist jedes hitzebeständige Geschirr geeignet (Herstellerangaben beachten!).
• Große Braten können Sie direkt im Auffangblech oder auf dem
Rost mit untergesetztem Auffangblech braten.
• Alle mageren Fleischarten empfehlen wir im Bratentopf mit Deckel
zu braten. So bleibt das Fleisch saftiger.
• Alle Fleischarten, die eine Kruste bekommen sollen, können Sie im
Bratentopf ohne Deckel braten.
3
Hinweise zur Brattabelle
Die Angaben in der nachfolgenden Tabelle sind Richtwerte.
• Wir empfehlen Fleisch und Fisch erst ab 1kg im Backofen zu braten.
• Um ein Einbrennen von austretendem Fleischsaft oder Fett zu vermeiden, empfehlen wir etwas Flüssigkeit in das Bratgeschirr zu geben.
• Braten bei Bedarf (nach 1/2 - 2/3 der Garzeit) wenden.
• Große Braten und Geflügel während der Garzeit mehrmals mit Bratenfond begießen. Dadurch erzielen Sie ein besseres Bratergebnis.
• Schalten Sie den Backofen ca. 10 Minuten vor Ende der Bratzeit aus,
um die Nachwärme zu nutzen.
35
Brattabelle
Fleischart
Menge
Backofenfunktion
1-1,5 kg
Ober-/
Unterhitze
Einsatzebene
Temperatur
°C
Zeit
Std.: Min.
Rindfleisch
Schmorbraten
1
200-250 2:00-2:30
Roastbeef oder
Filet
je cm
Höhe
- innen rot
je cm
Höhe
Infrabraten
1
1902001)
- innen rosa
je cm
Höhe
Infrabraten
1
180-190 0:06-0:08
- durch gebraten
je cm
Höhe
Infrabraten
1
170-180
Schulter, Nacken, Schinkenstück
1-1,5 kg
Infrabraten
1
160-180 1:30-2:00
Kotelett, Kassler
1-1,5 kg
Infrabraten
1
170-180
1:00-1:30
Hackbraten
750 g-1 kg
Infrabraten
1
160-170
0:45-1:00
Schweinehaxen
(vorgekocht)
750 g-1 kg
Infrabraten
1
150-170
1:30-2:00
Kalbsbraten
1 kg
Infrabraten
1
160-180 1:30-2:00
Kalbshaxen
1,5-2 kg
Infrabraten
1
160-180 2:00-2:30
Lammkeule,
Lammbraten
1-1,5 kg
Infrabraten
1
150-170
Lammrücken
1-1,5 kg
Infrabraten
1
160-180 1:00-1:30
Hasenrücken,
Hasenkeulen
bis 1 kg
Ober-/
Unterhitze
3
2202501)
0:25-0:40
Reh-/ Hirschrücken
1,5-2 kg
Ober-/
Unterhitze
1
210-220
1:15-1:45
Reh-/ Hirschkeule
1,5-2 kg
Ober-/
Unterhitze
1
200-210
1:30-2:15
0:05-0:06
0:08-0:10
Schweinefleisch
Kalbfleisch
Lamm
1:15-2:00
Wild
36
Fleischart
Einsatzebene
Temperatur
°C
Zeit
Std.: Min.
Menge
Backofenfunktion
Geflügelteile
je 200250g
Infrabraten
3
200-220 0:35-0:50
Hähnchenhälfte
je 400500g
Infrabraten
3
190-210
0:35-0:50
Hähnchen,
Poularde
1-1,5 kg
Infrabraten
1
190-210
0:45-1:15
Ente
1,5-2 kg
Infrabraten
1
180-200 1:15-1:45
Gans
3,5-5 kg
Infrabraten
1
160-180 2:30-3:30
2,5-3,5 kg
Infrabraten
1
160-180 1:45-2:30
4-6 kg
Infrabraten
1
140-160 2:30-4:00
1-1,5 kg
Ober-/
Unterhitze
2/3
Geflügel
Truthahn/Pute
Fisch (dünsten)
Ganze Fische
210-220
0:45-1:15
1) Backofen vorheizen
37
Flächengrillen
1
3
Backofen-Funktion: Großflächengrill
Temperatureinstellung
mit maximaler
Achtung: Grillen immer bei geschlossener Backofentür.
Den leeren Backofen mit den Grill-Funktionen immer 5 Minuten vorheizen!
• Zum Grillen Rost und Auffangblech gemeinsam benutzen.
• Die Grillzeiten sind Richtwerte.
• Grillen eignet sich besonders für flache Fleisch- und Fischstücke.
Grilltabelle
Grillgut
Einsatzebene
Grillzeit
1. Seite
2. Seite
Frikadellen
4
8-10 Min.
6-8 Min.
Schweinefilet
4
10-12 Min.
6-10 Min.
Bratwürste
4
8-10 Min.
6-8 Min.
Rinderfilet-Steaks,
Kalbssteaks
4
6-7 Min.
5-6 Min.
Rinderfilet, Roastbeef
(ca. 1 kg)
3
10-12 Min.
10-12 Min.
Toastbrote1)
3
4-6 Min.
3-5 Min.
Belegte Toastbrote
3
6-8 Min.
---
1) Grillrost ohne Auffangblech verwenden, nicht vorheizen
38
Auftauen
Backofen-Funktion: Auftauen
(ohne Temperatureinstellung)
• Ausgepackte Speisen auf einem Teller auf den Rost stellen.
• Zum Abdecken keine Teller oder Schüsseln verwenden, da diese die
Auftauzeit erheblich verlängern.
• Zum Auftauen den Rost in die 1. Ebene von unten einsetzen.
Auftautabelle
Gericht
Auftauzeit
Min.
Nachtauzeit Min.
Bemerkung
Hähnchen, 1000 g
100-140
20-30
Hähnchen auf umgedrehte Untertasse
in großen Teller legen
Nach halber Zeit wenden
Fleisch, 1000g
100-140
20-30
Nach halber Zeit wenden
Fleisch, 500g
90-120
20-30
Nach halber Zeit wenden
Forelle, 150g
25-35
10-15
---
Erdbeeren, 300g
30-40
10-20
---
Butter, 250g
30-40
10-15
---
Sahne, 2 x 200g
80-100
10-15
Sahne lässt sich auch mit noch leicht
gefrorenen Stellen gut aufschlagen
60
60
Torte, 1400g
---
39
Einkochen
Backofen-Funktion: Unterhitze
• Zum Einkochen nur handelsübliche Gläser gleicher Größe verwenden.
• Gläser mit Twist-Off- oder Bajonettverschluss und Metalldosen
sind ungeeignet.
• Zum Einkochen die 1. Einsatzebene von unten verwenden.
• Verwenden Sie zum Einkochen das Blech. Darauf haben bis zu sechs
Gläser mit je einem Liter Inhalt Platz.
• Die Gläser sollten alle gleich hoch gefüllt und zugeklammert sein.
• Stellen Sie die Gläser so in das Blech, dass sie sich gegenseitig nicht
berühren.
• Gießen Sie ca. 1/2 Liter Wasser in das Blech, damit im Backofen ausreichend Feuchtigkeit entsteht.
• Sobald die Flüssigkeit in den ersten Gläsern zu perlen beginnt (bei
1-Liter-Gläsern nach ca. 35-60 Minuten), den Backofen ausschalten
oder die Temperatur auf 100°C zurückstellen (siehe Tabelle).
Einkochtabelle
Die angegebenen Einkochzeiten und Temperaturen sind Richtwerte.
Temperatur
in°C
Einkochen bis
Perlbeginn
in Min.
Weiter kochen
bei 100°C
in Min.
Erdbeeren, Blaubeeren, Himbeeren, reife Stachelbeeren
160-170
35-45
---
Unreife Stachelbeeren
160-170
35-45
10-15
160-170
35-45
10-15
Karotten1)
160-170
50-60
5-10
Pilze1)
160-170
40-60
10-15
Gurken
160-170
50-60
---
Mixed Pickles
160-170
50-60
15
Kohlrabi, Erbsen, Spargel
160-170
50-60
15-20
Bohnen
160-170
50-60
---
Einkochgut
Beerenobst
Steinobst
Birnen, Quitten, Zwetschgen
Gemüse
1) Im ausgeschalteten Backofen stehen lassen
40
Reinigung und Pflege
1
Warnung: Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt
sein.
Warnung: Die Reinigung des Gerätes mit einem Dampfstrahl- oder
Hochdruckreiniger ist aus Sicherheitsgründen verboten!
Achtung: Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände.
Gerät von außen
• Die Frontseite des Gerätes mit einem weichen Tuch und warmer
Spüllauge abwischen.
• Bei Metallfronten verwenden Sie handelsübliche Pflegemittel.
Backofeninnenraum
3
Reinigen Sie das Gerät nach jedem Gebrauch. Verschmutzungen lassen
sich so am leichtesten entfernen und brennen erst gar nicht fest.
1. Zur Reinigung die Backofen-Beleuchtung einschalten.
2. Den Backofen nach jeder Benutzung mit Spülmittellauge auswischen
und trocknen.
1
Hartnäckige Verschmutzungen mit speziellen Backofenreinigern entfernen.
Achtung: Bei Verwendung von Backofenspray bitte unbedingt die Angaben des Herstellers beachten!
Zubehör
Alle Einschubteile (Rost, Backblech, Einschubgitter usw.) nach jedem
Gebrauch spülen und gut abtrocknen. Zur leichteren Reinigung kurz
einweichen.
Fettfilter
1. Den Fettfilter in heißer Spülmittellauge oder in der Geschirrspülmaschine reinigen.
2. Bei stark eingebrannter Verschmutzung in etwas Wasser und 2-3 Esslöffel
Reiniger für Geschirrspülmaschinen auskochen.
41
Einschubgitter
Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der
linken und rechten Seite im Backofen abnehmen.
Einschubgitter abnehmen
Gitter zuerst vorne von der Backofenwand wegziehen (1) und dann
hinten aushängen (2).
3
Einschubgitter einsetzen
Wichtig! Die abgerundeten Enden
der Führungsstäbe müssen nach
vorne weisen!
Zum Einbau Gitter zuerst hinten
wieder einhängen (1) und dann vorne einstecken und andrücken (2).
42
Backauszug
Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der
linken und rechten Seite im Backofen abnehmen.
Einschubgitter abnehmen
Gitter zuerst vorne von der Backofenwand wegziehen und dann hinten aushängen.
1
Einschubgitter einsetzen
Achten Sie beim Einbau der Gitter
darauf, dass die Haltebolzen der
Teleskopschienen nach vorne weisen!
Zum Einbau Gitter zuerst hinten
wieder einhängen und dann vorne
anlegen und andrücken.
43
Backauszug reinigen
1
1
Backauszüge mit heißer Spülmittellauge reinigen.
Achtung: Der Backauszug ist nicht zur Reinigung in der Spülmaschine geeignet.
Achtung: Teleskopschienen auf keinen Fall einfetten.
Backofenbeleuchtung
1
3
Warnung: Stromschlaggefahr! Vor dem Austausch der Backofenlampe:
– Backofen ausschalten!
– Sicherungen am Sicherungskasten herausdrehen bzw. ausschalten.
Zum Schutz der Backofenlampe und der Glasabdeckung ein Tuch auf
den Boden des Backofens legen.
Backofenlampe austauschen/
Glasabdeckung reinigen
1. Glasabdeckung durch Drehen nach
links abnehmen und reinigen.
2. Falls erforderlich:
Backofen-Beleuchtung 40 Watt,
230 V, 300°C hitzebeständig,
austauschen.
3. Glasabdeckung wieder anbringen.
44
Backofendecke
Zur leichteren Reinigung der Backofendecke kann der obere Heizkörper
abgeklappt werden.
1
Heizkörper abklappen
Warnung: Heizkörper nur abklappen, wenn der Backofen ausgeschaltet ist und keine
Verbrennungsgefahr mehr besteht!
1. Seitliche Einschubgitter abnehmen.
2. Den Heizkörper vorne anfassen und
über die Prägung an der Backofeninnenwand hinaus nach vorne ziehen.
3. Der Heizkörper klappt nun nach unten.
1
Achtung: Drücken Sie den Heizkörper nicht mit Gewalt nach unten!
Der Heizkörper kann abbrechen.
Backofendecke reinigen
Heizkörper befestigen
1. Heizkörper bis an die Backofendecke zurückführen.
2. Den Heizkörper gegen die Federkraft nach vorne ziehen und über
die Backofenprägung führen.
3. In die Halterung einrasten lassen.
4. Einschubgitter einsetzen.
1
Achtung: Der Heizkörper muss auf
beiden Seiten oberhalb der Prägung in der Backofeninnenwand
liegen und richtig eingerastet sein.
45
Backofen-Tür
Zum Reinigen lässt sich die Backofen-Tür Ihres Gerätes aushängen.
Backofen-Tür aushängen
1. Backofen-Tür vollständig öffnen.
2. Klemmhebel an beiden Türscharnieren ganz aufklappen.
3. Backofen-Tür mit beiden Händen an
den Seiten anfassen und über den
Widerstand hinaus etwa 3/4
schließen.
4. Tür vom Backofen wegziehen (Vorsicht: Schwer!).
5. Tür mit der Außenseite nach unten
auf eine weiche, ebene Unterlage
ablegen, beispielsweise auf eine Decke, um Kratzer zu vermeiden.
Backofen-Tür einhängen
1. Tür von der Griffseite her mit beiden Händen seitlich anfassen.
2. Tür unter einem Winkel von ca. 60°
halten.
3. Türscharniere gleichzeitig in die
beiden Aussparungen rechts und
links unten am Backofen soweit wie
möglich einschieben.
4. Tür bis zum Widerstand nach oben
anheben und dann ganz öffnen.
5. Klemmhebel an beiden Türscharnieren in ursprüngliche Position zurückklappen.
6. Backofen-Tür schließen.
46
Backofen-Türglas
1
1
Die Backofen-Tür ist mit drei hintereinander angebrachten Glasscheiben ausgestattet. Die inneren Scheiben sind zur Reinigung abnehmbar.
Warnung: Führen Sie die folgenden Schritte grundsätzlich nur an der
ausgehängten Backofen-Tür aus! Im eingehängten Zustand könnte die
Tür beim Wegnehmen der Verglasung durch die Gewichtserleichterung
hochschnellen und Sie gefährden.
Achtung: Bei Gewalteinwirkung, vor allem auf die Kanten der Frontscheibe, kann das Glas brechen.
Oberes Türglas ausbauen
1. Backofen-Tür aushängen und mit
dem Griff nach unten auf weiche,
ebene Unterlage legen.
2. Obere Glasscheibe am unteren Rand
anfassen und gegen den Federdruck in Richtung Backofen-Türgriff
schieben, bis sie unten freiliegt (á).
3. Scheibe unten leicht anheben und
herausziehen ( à ) .
Mittleres Türglas ausbauen
1. Mittlere Glasscheibe am unteren
Rand anfassen und in Richtung
Backofen-Türgriff schieben, bis sie
unten freiliegt (á).
2. Scheibe unten leicht anheben und
herausziehen ( à ) .
Türgläser reinigen
47
Mittleres Türglas einsetzen
1. Mittlere Glasscheibe schräg von
oben in das Türprofil an der Griffseite einführen (á).
2. Mittlere Glasscheibe nach unten absenken und Richtung Türunterkante bis zum Anschlag unter die
untere Halterung schieben (à).
Oberes Türglas einsetzen
1. Obere Glasscheibe schräg von oben
in das Türprofil an der Griffseite
einführen (á).
2. Glasscheibe absenken. Scheibe gegen die Federkraft an der Griffseite
vor das Halteprofil an der Türunterkante legen und unter das
Halteprofil schieben (à).
Die Glasscheibe muss festsitzen!
Backofen-Tür wieder einhängen
48
Was tun, wenn …
Problem
Der Backofen heizt nicht
auf
Mögliche Ursache
Abhilfe
Der Backofen ist nicht eingeschaltet
Backofen einschalten
Die Tageszeit ist nicht eingestellt
Tageszeit einstellen
Die erforderlichen Einstellungen sind nicht erfolgt
Einstellungen nachprüfen
Die Sicherheitsabschaltung
des Backofens hat ausgelöst
Siehe
Sicherheitsabschaltung
Die Sicherung in der Hausin- Sicherung überprüfen
stallation (Sicherungskasten) Sollten die Sicherungen
hat ausgelöst
mehrfach auslösen, rufen
Sie bitte einen zugelassenen Elektroinstallateur
Die Backofenbeleuchtung Die Backofenlampe ist kaputt Backofenlampe austaufällt aus
schen
In der Zeitanzeige erscheint ein oben nicht
aufgeführter Fehlercode
1
3
3
Elektronikfehler
Das Gerät über die Haussicherung oder den
Schutzschalter im
Sicherungskasten ausund wieder einschalten.
Bei wiederholter Anzeige
wenden Sie sich bitte an
den Kundendienst
Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst.
Warnung! Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen.
Bei Fehlbedienungen kann der Besuch des Kundendienst-Technikers
bzw. des Fachhändlers auch während der Garantiezeit nicht kostenlos
erfolgen.
Hinweis für Geräte mit Metallfront:
Bedingt durch die kühle Front Ihres Gerätes kann es nach dem Öffnen
der Tür, während oder kurz nach dem Backen oder Braten, kurzzeitig
zum Beschlagen des inneren Türglases kommen.
49
50
Service
Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutschland wie folgt:
Bei Fragen zu Bedienung oder Ausstattung Ihres
Gerätes
Wenden Sie sich an den AEG-Direct Info Service:
Telefon: 0180 555 4 555 (0,12 Euro/Min)**
Internet: www.aeg-electrolux.de
E-Mail: aeg-hausgeraete.kundenservice@aeg-hausgeraete.de
Bei technischen Störungen
Prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung
(Kapitel „Was tun, wenn...“) das Problem selbst beheben können.
Wenn Sie das Problem nicht beheben konnten:
Rufen Sie den Kundendienst:
Telefon: 0180 322 66 22* (0,09 Euro/Min)**
Fax: 0180 580 41 41 (0,12 Euro/Min)**
Um Ihnen schnell helfen zu können,
benötigen wir folgende Angaben:
– Modellbezeichnung
– Produkt-Nummer (PNC)
– Serien-Nummer (S-No.)
(Nummern siehe Typschild)
– Art der Störung
– eventuelle Fehlermeldung, die das
Gerät anzeigt
Ersatzteile, Zubehör und Pflegemittel
Telefon: 0180 500 10 76 (0,12 Euro/Min)**
Fax: 0180 500 11 94 (0,12 Euro/Min)**
Internet: www.aeg-electrolux.de
E-Mail: ersatzteile.aeg@aeg-hausgeraete.de
*) Unter dieser Rufnummer werden Sie automatisch mit der Ihrem Wohnort nächstgelegenen Niederlassung des Werkskundendienstes oder dem nächstgelegenen
Service-Partner verbunden.
**) Deutsche Telekom/Stand Januar 2002
51
From the Electrolux Group. The world´s No.1 choice.
Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche,
zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der
Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und
Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg-electrolux.de
© Copyright by AEG
822 926 561-A-290605-02
Änderungen vorbehalten
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
