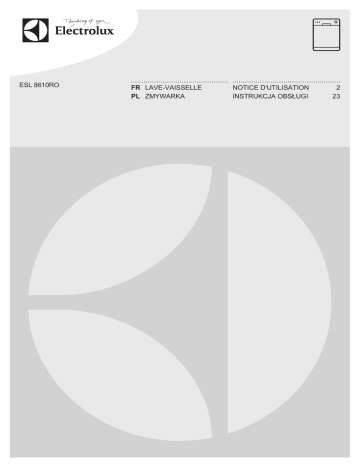

ESL 8610RO
FR LAVE-VAISSELLE
PL ZMYWARKA
NOTICE D'UTILISATION
INSTRUKCJA OBSŁUGI
2
23
2
www.electrolux.com
TABLE DES MATIÈRES
1. CONSIGNES DE SÉCURITÉ................................................................................ 3
2. INSTRUCTIONS DE SÉCURITÉ........................................................................... 4
3. DESCRIPTION DE L'APPAREIL........................................................................... 6
4. BANDEAU DE COMMANDE................................................................................ 7
5. PROGRAMMES...................................................................................................7
6. RÉGLAGES......................................................................................................... 9
7. OPTIONS...........................................................................................................12
8. AVANT LA PREMIÈRE UTILISATION..................................................................13
9. UTILISATION QUOTIDIENNE............................................................................. 15
10. CONSEILS.......................................................................................................17
11. ENTRETIEN ET NETTOYAGE.......................................................................... 18
12. EN CAS D'ANOMALIE DE FONCTIONNEMENT.............................................. 20
13. CARACTÉRISTIQUES TECHNIQUES...............................................................22
NOUS PENSONS À VOUS
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de
dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez que
chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com
Enregistrer votre produit pour obtenir un meilleur service :
www.registerelectrolux.com
Acheter des accessoires, consommables et pièces de rechange d'origine pour
votre appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations
suivantes : Modèle, PNC, numéro de série.
Vous trouverez ces informations sur la plaque signalétique.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils.
Informations en matière de protection de l'environnement.
Sous réserve de modifications.
FRANÇAIS
1.
3
CONSIGNES DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
peut être tenu pour responsable des dommages et
blessures liés à une mauvaise installation ou utilisation.
Conservez toujours cette notice avec votre appareil pour
vous y référer ultérieurement.
1.1 Consignes générales de sécurité
•
•
•
•
•
•
•
•
•
•
•
Cet appareil est conçu uniquement pour un usage
domestique et des utilisations telles que :
– bâtiments de ferme, cuisines réservées aux employés
dans les magasins, bureaux et autres lieux de travail ;
– pour une utilisation privée, par les clients, dans des
hôtels et autres lieux de séjour.
Ne modifiez pas les caractéristiques de cet appareil.
La pression de l'eau en fonctionnement (minimale et
maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar
(Mpa)
Respectez le nombre maximum de 15 couverts.
Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant, son service après-vente ou
des personnes de qualification similaire afin d'éviter un
danger.
Placez les couteaux et les couverts avec des bouts
pointus dans le panier à couverts avec les pointes
tournées vers le bas ou en position horizontale.
Ne laissez pas la porte de l'appareil ouverte sans
surveillance pour éviter tout risque de chute.
Avant toute opération d'entretien, éteignez l'appareil et
débranchez la fiche de la prise secteur.
Ne pulvérisez pas d'eau ni de vapeur pour nettoyer
l'appareil.
Les orifices d'aération situés à la base (si présents) ne
doivent pas être obstrués par de la moquette.
L'appareil doit être raccordé au réseau de distribution
d'eau en utilisant les ensembles de raccordement neufs
4
www.electrolux.com
fournis avec l'appareil, il convient de ne pas réutiliser
des ensembles de raccordement usagés.
1.2 Sécurité des enfants et des personnes
vulnérables
•
•
•
•
•
Cet appareil peut être utilisé par des enfants âgés d'au
moins 8 ans et par des personnes ayant des capacités
physiques, sensorielles ou mentales réduites ou
dénuées d’expérience ou de connaissance, s’ils (si
elles) sont correctement surveillé(e)s ou si des
instructions relatives à l’utilisation de l'appareil en toute
sécurité leur ont été données et si les risques encourus
ont été appréhendées.
Les enfants ne doivent pas jouer avec l’appareil.
Ne laissez pas les détergents à la portée des enfants.
Tenez les enfants et les animaux éloignés de la porte de
l'appareil lorsque celle-ci est ouverte.
Le nettoyage et l’entretien par l'usager ne doivent pas
être effectués par des enfants sans surveillance.
2. INSTRUCTIONS DE SÉCURITÉ
2.1 Installation
• Retirez l'intégralité de l'emballage
• N'installez pas et ne branchez pas un
appareil endommagé.
• N'installez pas l'appareil ou ne l'utilisez
pas dans un endroit où la température
ambiante est inférieure à 0 °C.
• Suivez scrupuleusement les
instructions d'installation fournies avec
l'appareil.
• Vérifiez que l'appareil est installé sous
et à proximité de structures sûres.
•
•
•
•
2.2 Connexion électrique
AVERTISSEMENT!
Risque d'incendie ou
d'électrocution.
• L'appareil doit être relié à la terre.
• Vérifiez que les données électriques
figurant sur la plaque signalétique
correspondent à celles de votre
•
•
•
réseau. Si ce n'est pas le cas,
contactez un électricien.
Utilisez toujours une prise de courant
de sécurité correctement installée.
N'utilisez pas d'adaptateurs multiprises
ni de rallonges.
Veillez à ne pas endommager la fiche
secteur ni le câble d'alimentation. Le
remplacement du cordon
d'alimentation de l'appareil doit être
effectué par notre service après-vente.
Ne connectez la fiche d'alimentation
secteur à la prise de courant secteur
qu'à la fin de l'installation. Assurezvous que la fiche d'alimentation est
accessible une fois l'appareil installé.
Ne tirez jamais sur le câble
d'alimentation électrique pour
débrancher l'appareil. Tirez toujours
sur la fiche.
Cet appareil est conforme aux
directives CEE.
Uniquement pour le R-U et l'Irlande.
L'appareil dispose d'une alimentation
FRANÇAIS
secteur de 13 A. S'il est nécessaire de
changer le fusible de la fiche électrique,
utilisez le fusible : 13 amp ASTA (BS
1362).
2.3 Raccordement à l'arrivée
d'eau
• Veillez à ne pas endommager les
tuyaux de circulation d'eau.
• Avant de brancher l'appareil à des
tuyaux neufs ou n'ayant pas servi
depuis longtemps, laissez couler l'eau
jusqu'à ce qu'elle soit propre.
• Avant d'utiliser l'appareil pour la
première fois, assurez-vous de
l'absence de fuites.
• Le tuyau d'arrivée d'eau comporte une
vanne de sécurité et une gaine avec un
câble d'alimentation intérieur.
5
2.4 Utilisation
• Ne montez pas sur la porte ouverte de
votre appareil ; ne vous asseyez pas
dessus.
• Les produits de lavage pour lavevaisselle sont dangereux. Suivez les
consignes de sécurité figurant sur
l'emballage du produit de lavage.
• Ne buvez pas l'eau de l'appareil ; ne
jouez pas avec.
• N'enlevez pas la vaisselle de l'appareil
avant la fin du programme. Il peut
rester du produit de lavage sur la
vaisselle.
• De la vapeur chaude peut s'échapper
de l'appareil si vous ouvrez la porte
pendant le déroulement d'un
programme.
• Ne placez pas de produits
inflammables ou d'éléments imbibés
de produits inflammables à l'intérieur
ou à proximité de l'appareil, ni sur
celui-ci.
2.5 Mise au rebut
AVERTISSEMENT!
Risque de blessure ou
d'asphyxie.
AVERTISSEMENT!
Tension dangereuse.
• Si le tuyau d'arrivée d'eau est
endommagé, débranchez
immédiatement la fiche de la prise
secteur. Contactez le service aprèsvente pour remplacer le tuyau d'arrivée
d'eau.
• Débranchez l'appareil de l'alimentation
électrique.
• Coupez le câble d'alimentation et
mettez-le au rebut.
• Retirez le dispositif de verrouillage de la
porte pour empêcher les enfants et les
animaux de s'enfermer dans l'appareil.
6
www.electrolux.com
3. DESCRIPTION DE L'APPAREIL
1 2
3
4
13
12
11
1
2
3
4
5
6
7
10 9
Bras d'aspersion supérieur
Bras d'aspersion intermédiaire
Bras d'aspersion inférieur
Filtres
Plaque de calibrage
Réservoir de sel régénérant
Fente d'aération
3.1 Beam-on-Floor
Le faisceau Beam-on-Floor est une
lumière projetée sur le sol, sous la porte
de l'appareil.
• Lorsque le programme démarre, le
faisceau rouge s'allume et reste allumé
pendant toute la durée du programme.
• Lorsque le programme est terminé, le
faisceau devient vert.
8
7
6
8
9
10
11
12
Distributeur de liquide de rinçage
Distributeur de produit de lavage
Panier du bas
Panier du haut
Panier à couverts
5
• En cas de dysfonctionnement de
l'appareil, le faisceau rouge clignote.
Le faisceau Beam-on-Floor
s'éteint lorsque vous arrêtez
l'appareil.
FRANÇAIS
4. BANDEAU DE COMMANDE
1
1
2
3
4
5
3
2
Touche Marche/Arrêt
Affichage
Touche Delay
Touche Program
Touche MyFavourite
4
6
7
8
9
5
6
7
8
9
Touche TimeManager
Touche XtraPower
Touche EnergySaver
Voyants
4.1 Voyants
Voyant
Description
Voyant Multitab.
Voyant du réservoir de sel régénérant. Ce voyant est toujours éteint
pendant le déroulement du programme.
Voyant du réservoir de liquide de rinçage. Ce voyant est toujours éteint
pendant le déroulement du programme.
5. PROGRAMMES
Programme
Degré de salisPhases du programme Options
sure
Type de vaisselle
P1
• Normalement
sale
• Vaisselle et couverts
•
•
•
•
Prélavage
Lavage à 50 °C
Rinçages
Séchage
• EnergySaver
• TimeManager
• Multitab
• Tous
• Vaisselle, couverts, plats et
casseroles
• Prélavage
• Lavage de 45 °C à
70 °C
• Rinçages
• Séchage
• EnergySaver
• Multitab
• Saleté variable
• Vaisselle, couverts, plats et
casseroles
• Prélavage
• Lavage de 50 °C à
65 °C
• Rinçages
• Séchage
• EnergySaver
• TimeManager
• Multitab
1)
P2
2)
P3
3)
7
8
www.electrolux.com
Programme
Degré de salisPhases du programme Options
sure
Type de vaisselle
P4
• Très sale
• Vaisselle, couverts, plats et
casseroles
•
•
•
•
P5
• Normalement
ou légèrement
sale
• Vaisselle fragile
et verres
• Lavage à 45 °C
• Rinçages
• Séchage
P6
• Légèrement
• Lavage à 55 °C
sale
• Rinçages
• Vaisselle et couverts
• Multitab
• Vaisselle
• Lavage à 60 °C
fraîchement sa- • Rinçages
lie
• Vaisselle et couverts
• Multitab
4)
P7
5)
Prélavage
Lavage à 70 °C
Rinçages
Séchage
•
•
•
•
EnergySaver
XtraPower
TimeManager
Multitab
• EnergySaver
• Multitab
1) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la
vaisselle et les couverts normalement sales. (Il s'agit du programme standard pour les instituts
de tests.)
2) L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il règle
automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la
durée du programme.
3) Ce programme vous permet de laver de la vaisselle dont le degré de salissure n'est pas homogène. Vaisselle très sale dans le panier inférieur et vaisselle normalement sale dans le panier
supérieur. La pression et la température de l'eau sont plus élevées dans le panier inférieur que
dans le panier supérieur.
4) Ce programme comprend une phase de rinçage à haute température, pour des résultats
plus hygiéniques. Au cours de la phase de rinçage, la température reste à 70 °C pendant au
moins 10 minutes.
5) Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons
résultats de lavage en peu de temps.
5.1 Valeurs de consommation
Eau
(l)
Consommation
électrique
(kWh)
Durée
(min)
P1
11
0.961
225
P2
7 - 14
0.6 - 1.4
40 - 150
Programme 1)
FRANÇAIS
Eau
(l)
Consommation
électrique
(kWh)
Durée
(min)
P3
14 - 16
1.2 - 1.5
139 - 149
P4
12.5 - 14.5
1.4 - 1.6
154 - 164
P5
12 - 14
0.7 - 0.9
75 - 85
P6
9.5 - 10.5
1.10 - 1.30
55 - 65
P7
10
0.9
30
Programme 1)
9
1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée
ainsi que des options sélectionnées.
5.2 Informations pour les
instituts de test
Pour toute information relative aux
performances de test, envoyez un courrier
électronique à l'adresse :
[email protected]
Notez le numéro du produit (PNC) indiqué
sur la plaque signalétique.
6. RÉGLAGES
6.1 Mode de sélection de
programme et mode utilisateur
Lorsque l'appareil est en mode de
sélection de programme, il est possible de
régler un programme et d'entrer dans le
mode utilisateur.
En mode utilisateur, les réglages
suivants peuvent être modifiés :
• Niveau de l'adoucisseur d'eau en
fonction de la dureté de l'eau.
• Activation ou désactivation du signal
sonore de fin de programme.
• Désactivation du distributeur de liquide
de rinçage lorsque vous souhaitez
utiliser l'option Multitab sans liquide de
rinçage.
• Niveau du liquide de rinçage en
fonction du dosage nécessaire.
Ces réglages seront sauvegardés
jusqu'à ce que vous les modifiez à
nouveau.
Comment régler le mode
Programmation
L'appareil est en mode Programmation
lorsque le numéro de programmeP1
s'affiche.
Lorsque vous allumez l'appareil, il est
généralement en mode Programmation.
Cependant, si ce n'est pas le cas, vous
pouvez régler le mode Programmation de
la façon suivante :
et
Maintenez les touches
enfoncées simultanément jusqu'à ce que
l'appareil se mette en mode
Programmation.
10
www.electrolux.com
6.2 Adoucisseur d'eau
L'adoucisseur d'eau élimine les minéraux
de l'arrivée d'eau qui pourraient avoir un
impact négatif sur les résultats de lavage
et sur l'appareil.
Plus la teneur en minéraux est élevée, plus
l'eau est dure. La dureté de l'eau est
mesurée en échelles d'équivalence.
L'adoucisseur doit être réglé en fonction
du degré de dureté de l'eau de votre
région. Votre compagnie des eaux peut
vous indiquer la dureté de l'eau dans votre
région. Il est important de régler
l'adoucisseur d'eau sur un niveau adéquat
pour vous garantir de bons résultats de
lavage.
Dureté de l'eau
Degrés allemands (°dH)
Degrés français (°fH)
mmol/l
Degrés
Clarke
Réglage du niveau de l'adoucisseur d'eau
47 - 50
84 - 90
8.4 - 9.0
58 - 63
10
43 - 46
76 - 83
7.6 - 8.3
53 - 57
9
37 - 42
65 - 75
6.5 - 7.5
46 - 52
8
29 - 36
51 - 64
5.1 - 6.4
36 - 45
7
23 - 28
40 - 50
4.0 - 5.0
28 - 35
6
19 - 22
33 - 39
3.3 - 3.9
23 - 27
5 1)
15 - 18
26 - 32
2.6 - 3.2
18 - 22
4
11 - 14
19 - 25
1.9 - 2.5
13 - 17
3
4 - 10
7 - 18
0.7 - 1.8
5 - 12
2
<4
<7
<0.7
<5
1 2)
1) Réglages d'usine.
2) N'utilisez pas de sel à ce niveau.
Comment régler le niveau de
l'adoucisseur d'eau
L'appareil doit être en mode
Programmation.
1. Pour entrer en mode utilisateur,
maintenez les touches
et
enfoncées simultanément jusqu'à ce
que les voyants
,
,
et
se
mettent à clignoter et que plus rien ne
s'affiche.
2. Appuyez sur la touche
• Les voyants
s'éteignent.
• Le voyant
,
.
et
continue à clignoter.
• L'affichage indique le réglage
actuel : Par ex.,
= niveau 5.
3. Appuyez sur la touche
à plusieurs
reprises pour modifier le réglage.
4. Appuyez sur la touche Marche/Arrêt
pour confirmer le réglage.
6.3 Le distributeur de liquide de
rinçage
Le liquide de rinçage permet de sécher la
vaisselle sans laisser de traînées ni de
taches.
Le liquide de rinçage est automatiquement
ajouté au cours du rinçage chaud.
Vous pouvez régler le dosage du liquide
de rinçage entre 1 (dosage minimum) et 6
FRANÇAIS
(dosage maximum). Le dosage 0
désactive le distributeur de liquide de
rinçage, et le liquide n'est pas diffusé.
Réglage usine : dosage 4.
Comment régler le niveau de
liquide de rinçage
L'appareil doit être en mode
Programmation.
1. Pour entrer en mode utilisateur,
maintenez les touches
et
enfoncées simultanément jusqu'à ce
que les voyants
,
,
et
se
mettent à clignoter et que plus rien ne
s'affiche.
2. Appuyez sur la touche
• Les voyants
s'éteignent.
,
.
et
• Le voyant
continue à clignoter.
• L'affichage indique le réglage
actuel : Par ex.,
= niveau 4.
– Les niveaux de liquide de
rinçage s'échelonnent de 0A à
6A.
– Niveau 0 = aucun liquide de
rinçage n'est libéré.
11
Il se peut que l'utilisation de l'option
Multitab en ayant désactivé le distributeur
de liquide de rinçage ne donne pas des
résultats satisfaisants au niveau du
séchage.
Lorsque le distributeur de liquide de
rinçage est désactivé, le voyant de liquide
de rinçage est toujours éteint si l'option
Multitab est activée.
Comment désactiver le
distributeur de liquide de rinçage
L'appareil doit être en mode
Programmation.
1. Pour entrer en mode utilisateur,
maintenez les touches
et
enfoncées simultanément jusqu'à ce
que les voyants
,
,
et
se
mettent à clignoter et que plus rien ne
s'affiche.
2. Appuyez sur
.
• Les voyants
s'éteignent.
,
et
continue à clignoter.
• Le voyant
• L'affichage indique le réglage
actuel :
= le distributeur de
liquide de rinçage est activé
(réglage usine).
à plusieurs
3. Appuyez sur la touche
reprises pour modifier le réglage.
4. Appuyez sur la touche Marche/Arrêt
pour confirmer le réglage.
3. Appuyez sur la touche
modifier le réglage.
6.4 Utilisation du liquide de
rinçage et des pastilles tout-enun
= le distributeur de liquide de rinçage
est désactivé.
4. Appuyez sur la touche Marche/Arrêt
pour confirmer le réglage.
Le distributeur de liquide de rinçage est
activé par défaut à la sortie d'usine. Cela
signifie que le distributeur de liquide de
rinçage distribue toujours du liquide de
rinçage.
Il est possible de désactiver le distributeur
de liquide de rinçage. Dans ce cas, celuici ne distribuera pas de liquide de rinçage
à condition que l'option Multitab soit
activée.
Si le distributeur est désactivé et que vous
ne sélectionnez pas l'option Multitab, le
distributeur distribuera du liquide de
rinçage.
pour
6.5 MyFavourite
Cette option vous permet de régler et
d'enregistrer le programme que vous
utilisez le plus souvent.
Vous pouvez uniquement mémoriser
1 programme. Tout nouveau réglage
annule le précédent.
Comment enregistrer le
programme MyFavourite
1. Sélectionnez le programme que vous
souhaitez enregistrer.
12
www.electrolux.com
Vous pouvez également sélectionner des
options compatibles avec le programme.
2. Maintenez la touche
enfoncée
jusqu'à ce que le voyant
correspondant s'allume en continu.
Comment sélectionner le
programme MyFavourite
Appuyez sur
.
• Le voyant MyFavourite s'allume.
• L'affichage indique le numéro et la
durée du programme.
• Si des options ont été
sauvegardées avec le programme,
les voyants correspondant à ces
options s'allument.
6.6 Signaux sonores
Les signaux sonores se déclenchent en
cas d''anomalie de fonctionnement de
l'appareil. Il est impossible de désactiver
ces signaux sonores.
Un signal sonore retentit également
lorsque le programme est terminé. Par
défaut, ce signal sonore est désactivé,
mais il est possible de l'activer.
Comment activer le signal
sonore de fin de programme
L'appareil doit être en mode
Programmation.
1. Pour entrer en mode utilisateur,
et
maintenez les touches
enfoncées simultanément jusqu'à ce
,
,
et
se
que les voyants
mettent à clignoter et que plus rien ne
s'affiche.
2. Appuyez sur
• Les voyants
s'éteignent.
,
et
• Le voyant
continue à clignoter.
• L'affichage indique le réglage
actuel :
désactivé.
3. Appuyez sur
réglage.
= Signal sonore
pour modifier le
= Signal sonore activé.
4. Appuyez sur la touche Marche/Arrêt
pour confirmer le réglage.
7. OPTIONS
Vous devez activer les
options souhaitées à chaque
fois avant de lancer un
programme.
Vous ne pouvez pas activer ni
désactiver d'options pendant
le déroulement d'un
programme.
Certaines options ne sont
pas compatibles entre elles.
Si vous avez choisi des
options incompatibles,
l'appareil en désactivera
automatiquement une ou
plusieurs. Seuls les voyants
correspondant aux options
encore actives resteront
allumés.
7.1 Multitab
Activez cette option lorsque vous utilisez
des pastilles tout-en-un contenant le sel
régénérant, le liquide de rinçage et le
produit de lavage. Elles peuvent
également contenir d'autres agents de
lavage ou de rinçage.
Cette option désactive la libération du sel
régénérant. Le voyant du sel régénérant
ne s'allume pas.
Cette option désactive également la
distribution du liquide de rinçage, mais
uniquement si le distributeur de liquide de
rinçage est désactivé (le voyant du liquide
de rinçage ne s'allume pas). Si le
distributeur de liquide de rinçage est
activé, le liquide de rinçage est distribué à
condition que l'option Multitab soit
activée.
FRANÇAIS
En utilisant cette option, la durée du
programme est prolongée, pour améliorer
les résultats de lavage et de séchage
offerts par les pastilles tout-en-un.
Multitab n'est pas une option permanente
et doit être sélectionnée à chaque cycle.
Comment activer l'option
Multitab
Maintenez les touches
et
enfoncées simultanément jusqu'à ce que
le voyant
s'allume.
7.2 TimeManager
Cette option augmente la pression et la
température de l'eau. Les phases de
lavage et de séchage sont réduites.
La durée totale du programme diminue
d'environ 50 %.
Les résultats de lavage seront les mêmes
qu'avec la durée normale du programme.
Les résultats de séchage peuvent être
moins satisfaisants.
Comment activer l'option
TimeManager
Appuyez sur
; le voyant correspondant
s'allume.
Si cette option n'est pas compatible avec
le programme, le voyant correspondant ne
s'allume pas ou clignote rapidement
pendant quelques secondes, puis s'éteint.
L'affichage indique la durée du
programme réactualisée.
13
conséquent, la consommation d'énergie
(environ -25 %).
Il se peut que la vaisselle soit encore
mouillée à la fin du programme.
La durée du programme est plus courte.
Comment activer l'option
EnergySaver
Appuyez sur
; le voyant
correspondant s'allume.
Si cette option n'est pas compatible avec
le programme, le voyant correspondant ne
s'allume pas ou clignote rapidement
pendant quelques secondes, puis s'éteint.
L'affichage indique la durée du
programme réactualisée.
7.4 XtraPower
Cette option augmente la pression de
l'eau lors des phases de prélavage et de
lavage.
Les résultats de lavage sont également
très bons pour les charges de vaisselle
très sale.
Comment activer l'option
XtraPower
Appuyez sur
; le voyant
correspondant s'allume.
Si cette option n'est pas compatible avec
le programme, le voyant correspondant ne
s'allume pas ou clignote rapidement
pendant quelques secondes, puis s'éteint.
L'affichage indique la durée du
programme réactualisée.
7.3 EnergySaver
Cette option diminue la température de la
dernière phase de rinçage et, par
8. AVANT LA PREMIÈRE UTILISATION
1. Assurez-vous que le réglage
actuel de l'adoucisseur d'eau est
compatible avec la dureté de
l'arrivée d'eau. Si ce n'est pas le
cas, réglez le niveau de
l'adoucisseur d'eau.
2. Remplissez le réservoir de sel
régénérant.
3. Remplissez le distributeur de liquide
de rinçage.
4. Ouvrez le robinet d'eau.
5. Lancez un programme pour éliminer
tous les résidus qui peuvent toujours
14
www.electrolux.com
se trouver à l'intérieur de l'appareil.
N'utilisez pas de produit de lavage et
ne chargez pas les paniers.
Lorsque vous démarrez un programme,
l'appareil peut prendre 5 minutes pour
recharger la résine dans l'adoucisseur
d'eau. Pendant ce temps, l'appareil
semble ne pas fonctionner. La phase de
lavage ne démarre qu'une fois cette
procédure achevée. La procédure sera
répétée régulièrement.
8.1 Réservoir de sel régénérant
ATTENTION!
Utilisez uniquement du sel
régénérant conçu pour les
lave-vaisselle.
Le sel permet de recharger la résine dans
l'adoucisseur d'eau et de garantir de bons
résultats de lavage en utilisation
quotidienne.
Remplissage du réservoir de sel
régénérant
5. Tournez le couvercle du réservoir de
sel régénérant vers la droite pour
refermer le réservoir.
De l'eau et du sel peuvent
sortir du réservoir de sel
régénérant lorsque vous le
remplissez. Risque de
corrosion. Afin d'éviter cela,
après avoir rempli le réservoir
de sel régénérant, démarrez
un programme.
8.2 Comment remplir le
distributeur de liquide de rinçage
A
B
1. Tournez le couvercle du réservoir de
sel régénérant vers la gauche et
retirez-le.
2. Versez 1 litre d'eau dans le réservoir
de sel régénérant (uniquement la
première fois).
3. Remplissez le réservoir avec du sel
régénérant.
C
4. Enlevez le sel qui se trouve autour de
l'ouverture du réservoir de sel
régénérant.
FRANÇAIS
ATTENTION!
Utilisez uniquement du liquide
de rinçage spécialement
conçu pour les lave-vaisselle.
1. Ouvrez le couvercle (C).
15
2. Remplissez le distributeur (B) jusqu'à
ce que le liquide de rinçage atteigne le
repère « MAX ».
3. Si le liquide de rinçage déborde,
épongez-le avec un chiffon absorbant
pour éviter tout excès de mousse.
4. Fermez le couvercle. Assurez-vous
que le couvercle se verrouille
correctement.
Remplissez le distributeur de
liquide de rinçage lorsque le
voyant (A) s'allume.
9. UTILISATION QUOTIDIENNE
1. Ouvrez le robinet d'eau.
2. Appuyez sur la touche Marche/Arrêt
pour allumer l'appareil.
Assurez-vous que l'appareil est en mode
Programmation.
• Si le voyant du réservoir de sel
régénérant est allumé, remplissez
le réservoir.
• Si le voyant du liquide de rinçage
est allumé, remplissez le
distributeur de liquide de rinçage.
3. Chargez les paniers.
4. Ajoutez le produit de lavage. Si vous
utilisez des pastilles de détergent tout
en 1, activez l'option Multitab.
5. Réglez et lancez le programme adapté
au type de vaisselle et au degré de
salissure.
9.1 Utilisation du produit de
lavage
A
ATTENTION!
Utilisez uniquement un
produit de lavage spécial
pour lave-vaisselle.
1. Appuyez sur la touche de
déverrouillage (A) pour ouvrir le
couvercle (C).
2. Versez le produit de lavage sous
forme de poudre ou tablette dans le
compartiment approprié (B).
3. Si le programme comporte une phase
de prélavage, versez une petite
quantité de produit de lavage à
l'intérieur de la porte de l'appareil.
4. Fermez le couvercle. Assurez-vous
que le couvercle se verrouille
correctement.
9.2 Réglage et départ d'un
programme
B
Fonction Auto Off
Cette fonction réduit la consommation
d'énergie en éteignant automatiquement
l'appareil lorsqu'il ne fonctionne pas.
La fonction s'active :
• 5 minutes après la fin du programme
de lavage.
• Au bout de 5 minutes si le programme
n'a pas démarré.
C
16
www.electrolux.com
Départ d'un programme
1. Laissez la porte de l'appareil
entrouverte.
2. Appuyez sur la touche Marche/Arrêt
pour allumer l'appareil. Assurez-vous
que l'appareil est en mode
Programmation.
3. Appuyez à plusieurs reprises sur la
touche
jusqu'à ce que l'affichage
indique le numéro du programme que
vous souhaitez lancer. Le numéro du
programme s'affiche pendant environ
3 secondes, puis la durée du
programme s'affiche.
• Si vous souhaitez sélectionner le
programme MyFavourite, appuyez
.
sur
– Les voyants des options
correspondant au programme
MyFavourite s'allument.
Le numéro du programme s'affiche
pendant environ 3 secondes, puis la durée
du programme s'affiche.
4. Sélectionnez les options compatibles.
5. Fermez la porte de l'appareil pour
démarrer le programme.
Démarrage d'un programme
avec départ différé
1. Sélectionnez un programme.
à plusieurs reprises
2. Appuyez sur
jusqu'à ce que l'affichage indique le
délai choisi pour le départ différé (de 1
à 24 heures).
Le voyant du départ différé s'allume.
3. Fermez la porte de l'appareil pour
démarrer le décompte.
Pendant un décompte, il est possible
d'allonger le délai du départ différé, mais
pas de changer le programme et les
options.
Lorsque le décompte est terminé, le
programme démarre.
s'arrête. Lorsque vous refermez la porte,
l'appareil reprend là où il a été interrompu.
Durant la phase de séchage,
si la porte est ouverte
pendant plus de
30 secondes, le programme
en cours s'arrête.
Annulation du départ différé au
cours du décompte
Lorsque vous annulez le départ différé,
vous devez régler de nouveau le
programme et les options.
1. Ouvrez le couvercle de l'appareil.
2. Appuyez sur la touche Marche/Arrêt
pour éteindre l'appareil.
3. Laissez l'appareil éteint pendant
environ 30 secondes.
4. Appuyez à nouveau sur la touche
Marche/Arrêt pour allumer l'appareil.
5. Appuyez simultanément sur les
et maintenez-les
et
touches
enfoncées jusqu'à ce que l'appareil
soit en mode de sélection du
programme.
Annulation du programme
1. Ouvrez le couvercle de l'appareil.
2. Appuyez sur la touche Marche/Arrêt
pour éteindre l'appareil.
3. Laissez l'appareil éteint pendant
environ 30 secondes.
4. Appuyez à nouveau sur la touche
Marche/Arrêt pour allumer l'appareil.
5. Appuyez simultanément sur les
et
et maintenez-les
touches
enfoncées jusqu'à ce que l'appareil
soit en mode de sélection du
programme.
Assurez-vous que le distributeur de
produit de lavage n'est pas vide avant de
démarrer un nouveau programme de
lavage.
Ouverture de la porte au cours
du fonctionnement de l'appareil
Fin de programme
Si vous ouvrez la porte lorsqu'un
programme est en cours, l'appareil
Lorsque le programme est terminé et que
vous ouvrez la porte, l'appareil s'éteint
automatiquement.
Fermez le robinet d'eau.
FRANÇAIS
17
10. CONSEILS
10.1 Raccordement
Les conseils suivants vous garantissent
des résultats de lavage et de séchage
optimaux au quotidien, et vous aideront à
protéger l'environnement.
• Videz les plus gros résidus alimentaires
des plats dans une poubelle.
• Ne rincez pas vos plats à la main au
préalable. En cas de besoin, utilisez le
programme de prélavage (si disponible)
ou sélectionnez un programme avec
une phase de prélavage.
• Utilisez toujours tout l'espace des
paniers.
• Lorsque vous chargez l'appareil, veillez
à ce que l'eau libérée par les embouts
des bras d'aspersion puisse atteindre
parfaitement les plats pour qu'ils soient
parfaitement lavés. Vérifiez que les
plats ne se touchent pas ou ne se
recouvrent pas les uns les autres.
• Vous pouvez utiliser du détergent, du
liquide de rinçage et du sel régénérant
séparément, ou des pastilles tout en 1
(par ex. « 3 en 1 », « 4 en 1 » ou « tout
en 1 »). Suivez les instructions
indiquées sur l'emballage.
• Sélectionnez le programme en fonction
du type de vaisselle et du degré de
salissure. Le programme ECO vous
permet d'optimiser votre
consommation d'eau et d'énergie pour
la vaisselle et les couverts normalement
sales.
10.2 Utilisation de sel
régénérant, de liquide de rinçage
et de produit de lavage
• Utilisez uniquement du sel régénérant,
du liquide de rinçage et du produit de
lavage conçus pour les lave-vaisselle.
D'autres produits peuvent
endommager l'appareil.
• Les pastilles tout en 1 sont
généralement adaptées aux régions où
la dureté de l'eau est inférieure à
21 °dH. Dans les régions où la dureté
dépasse cette limite, du liquide de
rinçage et du sel régénérant doivent
être utilisés en complément des
pastilles tout en 1. Cependant, dans
les régions où l'eau est dure ou très
dure, nous recommandons l'utilisation
séparée d'un détergent simple
(poudre, gel, pastille, sans fonction
supplémentaire), de liquide de rinçage
et de sel régénérant pour des résultats
de lavage et de séchage optimaux.
• Si vous utilisez des pastille tout en 1,
vous pouvez sélectionner l'option
Multitab (si disponible). Cette option
améliore les résultats de lavage et de
séchage avec l'utilisation de pastilles
tout en 1.
• Les tablettes de détergent ne se
dissolvent pas complètement durant
les programmes courts. Pour éviter
que des résidus de produit de lavage
ne se déposent sur la vaisselle, nous
recommandons d'utiliser des pastilles
de détergent avec des programmes
longs.
• N'utilisez que la quantité nécessaire de
produit de lavage. Reportez-vous aux
instructions figurant sur l'emballage du
produit de lavage.
10.3 Que faire si vous ne voulez
plus utiliser de pastilles de
détergent multifonctions
Avant de commencer à utiliser du produit
de lavage, du sel régénérant et du liquide
de rinçage séparément, effectuez la
procédure suivante :
1. Réglez l'adoucisseur d'eau au niveau
maximal.
2. Assurez-vous que le réservoir de sel
régénérant et le distributeur de liquide
de rinçage sont pleins.
3. Lancez le programme le plus court
avec une phase de rinçage. N'utilisez
pas de produit de lavage et ne
chargez pas les paniers.
4. Lorsque le programme de lavage est
terminé, réglez l'adoucisseur d'eau en
fonction de la dureté de l'eau dans
votre région.
5. Ajustez la quantité de liquide de
rinçage libérée.
18
www.electrolux.com
10.4 Chargement des paniers
• Utilisez uniquement cet appareil pour
laver des articles qui peuvent passer au
lave-vaisselle.
• Ne mettez pas dans le lave-vaisselle
des articles en bois, en corne, en
aluminium, en étain et en cuivre.
• Ne placez pas dans l'appareil des
objets pouvant absorber l'eau
(éponges, chiffons de nettoyage).
• Enlevez les restes d'aliments sur les
articles.
• Laissez tremper les casseroles
contenant des restes d'aliments brûlés.
• Chargez les articles creux (tasses,
verres et casseroles) en les retournant.
• La vaisselle et les couverts ne doivent
pas être insérés les uns dans les autres
ni se chevaucher. Mélangez les
cuillères avec d'autres couverts.
• Vérifiez que les verres ne se touchent
pas pour éviter qu'ils ne se brisent.
• Placez les petits articles dans le panier
à couverts.
• Placez les objets légers dans le panier
supérieur. Disposez-les de façon à ce
qu'ils ne puissent pas se retourner.
• Assurez-vous que le bras d'aspersion
tourne librement avant de lancer un
programme.
• Les filtres sont propres et correctement
installés.
• Le bouchon du réservoir de sel
régénérant est vissé.
• Les bras d'aspersion ne sont pas
obstrués.
• Vous avez utilisé du sel régénérant et
du liquide de rinçage (sauf si vous
utilisez des pastilles tout en 1).
• La vaisselle est bien positionnée dans
les paniers.
• Le programme est adapté au type de
vaisselle et au degré de salissure.
• Vous utilisez la bonne quantité de
produit de lavage.
10.6 Déchargement des paniers
1. Attendez que la vaisselle refroidisse
avant de la retirer du lave-vaisselle. La
vaisselle encore chaude est sensible
aux chocs.
2. Déchargez d'abord le panier inférieur,
puis le panier supérieur.
À la fin du programme, les
côtés et la porte de l'appareil
peuvent être mouillés.
10.5 Avant le démarrage d'un
programme
Assurez-vous que :
11. ENTRETIEN ET NETTOYAGE
AVERTISSEMENT!
Avant toute opération
d'entretien, éteignez l'appareil
et débranchez la fiche de la
prise secteur.
Les filtres sales et les bras
d'aspersion obstrués
diminuent les résultats de
lavage. Contrôlez-les
régulièrement et nettoyez-les
si nécessaire.
11.1 Nettoyage des filtres
Le système de filtrage se compose de
trois éléments.
FRANÇAIS
19
C
B
A
1. Faites pivoter le filtre (B) dans le sens
antihoraire puis sortez-le.
2. Retirez le filtre (C) du filtre (B).
3. Retirez le filtre plat (A).
4. Lavez les filtres.
5. Assurez-vous qu'il ne reste aucun
résidu alimentaire ni salissure à
l'intérieur ou autour du bord du
collecteur d'eau.
6. Remettez le filtre plat à sa place (A).
Vérifiez qu'il est correctement
positionné sous les deux guides.
7. Remontez les filtres (B) et (C).
8. Remettez le filtre (B) dans le filtre plat
(A). Tournez-le dans le sens horaire
jusqu'à la butée.
20
www.electrolux.com
ATTENTION!
Une position incorrecte des
filtres peut donner de
mauvais résultats de lavage
et endommager l'appareil.
11.2 Nettoyage des bras
d'aspersion
Ne retirez pas les bras d’aspersion. Si des
résidus ont bouché les orifices des bras
d'aspersion, éliminez ceux-ci à l'aide d'un
objet fin et pointu.
11.3 Nettoyage extérieur
• Nettoyez l'appareil avec un chiffon
doux humide.
• Utilisez uniquement des produits de
lavage neutres.
• N'utilisez pas de produits abrasifs, de
tampons à récurer ni de solvants.
11.4 Nettoyage intérieur
• Nettoyez soigneusement l'appareil, y
compris le joint caoutchouc du hublot
avec un chiffon doux humide.
• Si vous utilisez régulièrement des
programmes de courte durée, des
dépôts de graisse et des dépôts
calcaires peuvent se former à l'intérieur
de l'appareil. Pour éviter cela, nous
recommandons de lancer un
programme long au moins 2 fois par
mois.
12. EN CAS D'ANOMALIE DE FONCTIONNEMENT
Si l'appareil ne démarre pas ou s'arrête en
cours de programme. Avant de contacter
le service après-vente, vérifiez d'abord si
vous ne pouvez pas résoudre le problème
vous même à l'aide des informations du
tableau.
Pour certaines anomalies, l'écran
affiche un code d'alarme.
Problème et code
d'alarme
Solution possible
L'appareil ne s'allume pas.
• Assurez-vous que la fiche du câble d'alimentation est
bien insérée dans la prise de courant.
• Assurez-vous qu'aucun fusible n'a disjoncté dans la
boîte à fusibles.
Le programme ne démarre
pas.
• Vérifiez que le hublot de l'appareil est fermé.
• Si le départ différé est sélectionné, annulez la sélection
ou attendez la fin du décompte.
• L'appareil a lancé la procédure de rechargement de la
résine dans l'adoucisseur d'eau. La durée de cette
procédure est d'environ 5 minutes.
L'appareil ne se remplit pas • Assurez-vous que le robinet d'eau est ouvert.
d'eau.
• Assurez-vous que la pression de l'eau n'est pas trop
faible. Pour connaître cette information, contactez voL'affichage indique
.
tre compagnie locale de distribution des eaux.
• Assurez-vous que le robinet d'arrivée d'eau n'est pas
obstrué.
• Assurez-vous que le filtre du tuyau d'arrivée d'eau
n'est pas obstrué.
• Assurez-vous que le tuyau d'arrivée d'eau n'est pas
plié ou tordu.
FRANÇAIS
Problème et code
d'alarme
Solution possible
L'appareil ne vidange pas.
L'affichage indique
.
Le système de sécurité anti-débordement s'est déclenché.
L'affichage indique
21
• Assurez-vous que le siphon de l'évier n'est pas bouché.
• Assurez-vous que le tuyau de vidange n'est pas tordu
ni plié.
• Fermez le robinet d'eau et contactez votre service
après vente.
.
Une fois que vous avez contrôlé l'appareil,
éteignez l'appareil puis rallumez-le. Si le
problème persiste, contactez le service
après-vente.
Si des codes d'alarme non décrits dans le
tableau fourni s'affichent, contactez le
service après-vente.
12.1 Les résultats de lavage et de séchage ne sont pas satisfaisants
Problème
Solution possible
Traînées blanchâtres ou pelli- • La quantité de liquide de rinçage libérée est trop imcules bleuâtres sur les verres
portante. Placez le sélecteur de dosage du liquide de
et la vaisselle.
rinçage sur un niveau plus faible.
• La quantité de produit de lavage est excessive.
Taches et traces de gouttes
d'eau séchées sur les verres
et la vaisselle.
• La quantité de liquide de rinçage libérée n'est pas
suffisante. Placez le sélecteur de dosage du liquide
de rinçage sur un niveau plus élevé.
• Il se peut que la qualité du liquide de rinçage soit en
cause.
La vaisselle est mouillée.
• Le programme ne comprend pas de phase de séchage ou inclut une phase de séchage à basse température.
• Le distributeur de liquide de rinçage est vide.
• Il se peut que la qualité du liquide de rinçage soit en
cause.
• Il se peut que la qualité des pastilles de détergent
multifonctions soit en cause. Essayez une marque
différente ou activez le distributeur de liquide de rinçage et utilisez du liquide de rinçage avec les pastilles de détergent multifonctions.
Pour trouver d'autres causes
possibles, reportez-vous au
chapitre « Conseils ».
22
www.electrolux.com
13. CARACTÉRISTIQUES TECHNIQUES
Dimensions
Largeur / hauteur / profondeur
(mm)
596 / 818-898 / 550
Branchement électrique1)
Tension (V)
220 - 240
Fréquence (Hz)
50
bar (minimum et maximum)
0.5 - 8
MPa (minimum et maximum)
0.05 - 0.8
Arrivée d'eau
Eau froide ou eau chaude2)
max. 60 °C
Capacité
Couverts
15
Consommation électrique
Mode « Veille » (W)
0.99
Consommation électrique
Mode « Éteint » (W)
0.10
Pression de l'arrivée d'eau
1) Reportez-vous à la plaque signalétique pour les autres valeurs.
2) Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environnement (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude
afin de réduire la consommation d'énergie.
14. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT
Recyclez les matériaux portant le symbole
. Déposez les emballages dans les
conteneurs prévus à cet effet. Contribuez
à la protection de l'environnement et à
votre sécurité, recyclez vos produits
électriques et électroniques. Ne jetez pas
les appareils portant le symbole avec
les ordures ménagères. Emmenez un tel
produit dans votre centre local de
recyclage ou contactez vos services
municipaux.
POLSKI
23
SPIS TREŚCI
1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA......................................... 24
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.......................................... 25
3. OPIS URZĄDZENIA......................................................................................... 27
4. PANEL STEROWANIA.....................................................................................28
5. PROGRAMY.....................................................................................................28
6. USTAWIENIA................................................................................................... 30
7. OPCJE..............................................................................................................33
8. PRZED PIERWSZYM UŻYCIEM......................................................................34
9. CODZIENNA EKSPLOATACJA....................................................................... 35
10. WSKAZÓWKI I PORADY............................................................................... 37
11. KONSERWACJA I CZYSZCZENIE................................................................ 39
12. ROZWIĄZYWANIE PROBLEMÓW................................................................ 41
13. DANE TECHNICZNE......................................................................................42
Z MYŚLĄ O TOBIE
Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci
doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało
zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność
uzyskania wspaniałych efektów.
Witamy w świecie marki Electrolux!
Odwiedź naszą witrynę internetową, aby:
Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w
rozwiązywaniu problemów oraz informacje dotyczące serwisu:
www.electrolux.com
Zarejestrować swój produkt i uprościć jego obsługę serwisową:
www.registerelectrolux.com
Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do
swojego urządzenia:
www.electrolux.com/shop
OBSŁUGA KLIENTA
Zalecamy stosowanie oryginalnych części zamiennych.
Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować
poniższe dane: model, numer produktu, numer seryjny.
Stosowne informacje można znaleźć na tabliczce znamionowej.
Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa
Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego
Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia.
24
1.
www.electrolux.com
INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
Przed instalacją i rozpoczęciem eksploatacji urządzenia
należy uważnie zapoznać się z załączoną instrukcją
obsługi. Producent nie odpowiada za uszkodzenia i
obrażenia ciała spowodowane nieprawidłową instalacją i
eksploatacją. Należy zachować instrukcję wraz z
urządzeniem do wykorzystania w przyszłości.
1.1 Ogólne zasady bezpieczeństwa
•
•
•
•
•
•
•
•
•
Urządzenie jest przeznaczone do użytku w
gospodarstwie domowym oraz do podobnych
zastosowań, w takich miejscach, jak:
– gospodarstwa rolne, kuchnie w obiektach
sklepowych, biurowych oraz innych placówkach
pracowniczych;
– do obsługi przez klientów w hotelach, motelach,
obiektach noclegowych i innych obiektach
mieszkalnych.
Nie zmieniać parametrów technicznych urządzenia.
Robocze ciśnienie wody (minimalne i maksymalne)
musi mieścić się w granicach 0.5 (0.05) / 8 (0.8) barów
(Mpa).
Maksymalna liczba kompletów wynosi 15.
Jeśli przewód zasilający jest uszkodzony, ze
względów bezpieczeństwa musi go wymienić
producent, autoryzowane centrum serwisowe lub inna
wykwalifikowana osoba.
Noże oraz inne ostre sztućce należy wkładać do
kosza na sztućce ostrzami skierowanymi w dół lub
poziomo.
Nie pozostawiać otwartych drzwi urządzenia bez
nadzoru, aby nie dopuścić do potknięcia się o drzwi.
Przed przystąpieniem do konserwacji należy wyłączyć
urządzenie i wyjąć wtyczkę przewodu zasilającego z
gniazda elektrycznego.
Urządzenia nie wolno czyścić wodą pod ciśnieniem
ani parą wodną.
POLSKI
•
•
25
Wykładzina podłogowa nie może zasłaniać otworów
wentylacyjnych w podstawie (jeśli dotyczy).
Urządzenie należy podłączyć do instalacji
wodociągowej za pomocą nowego zestawu węży
dostarczonych w komplecie z urządzeniem. Nie wolno
używać starego zestawu węży.
1.2 Bezpieczeństwo dzieci i osób o ograniczonych
zdolnościach ruchowych, sensorycznych lub
umysłowych
•
•
•
•
•
Urządzenie mogą obsługiwać dzieci po ukończeniu
ósmego roku życia oraz osoby o ograniczonych
zdolnościach fizycznych, sensorycznych lub
umysłowych, a także nieposiadające odpowiedniej
wiedzy lub doświadczenia, jeśli będą one
nadzorowane lub zostaną poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i będą
świadome związanych z tym zagrożeń.
Nie należy pozwalać, aby dzieci bawiły się
urządzeniem.
Wszystkie detergenty należy przechowywać poza
zasięgiem dzieci.
Dzieci i zwierzęta domowe nie powinny znajdować się
w pobliżu urządzenia, gdy jego drzwi są otwarte.
Czyszczeniem i konserwacją nie mogą zajmować się
dzieci bez nadzoru dorosłych.
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
2.1 Instalacja
•
•
•
•
•
Usunąć wszystkie elementy
opakowania.
Nie instalować ani nie używać
uszkodzonego urządzenia.
Nie instalować ani nie używać
urządzenia w miejscach, w których
panuje temperatura poniżej 0°C.
Postępować zgodnie z instrukcją
instalacji załączoną do urządzenia.
Należy zadbać o to, aby elementy
zabudowy znajdujące się nad
urządzeniem i w jego pobliżu
spełniały odpowiednie wymogi
bezpieczeństwa.
2.2 Podłączenie do sieci
elektrycznej
OSTRZEŻENIE!
Występuje zagrożenie
pożarem i porażeniem
prądem elektrycznym.
•
•
Urządzenie musi być uziemione.
Należy upewnić się, że informacje o
podłączeniu elektrycznym podane na
26
www.electrolux.com
•
•
•
•
•
•
•
tabliczce znamionowej są zgodne z
parametrami instalacji zasilającej. W
przeciwnym razie należy
skontaktować się z elektrykiem.
Należy używać wyłącznie prawidłowo
zamontowanego gniazda
elektrycznego z uziemieniem.
Nie stosować rozgałęźników ani
przedłużaczy.
Należy zwrócić uwagę, aby nie
uszkodzić wtyczki ani przewodu
zasilającego. Wymiany przewodu
zasilającego można dokonać
wyłącznie w naszym autoryzowanym
centrum serwisowym.
Podłączyć wtyczkę do gniazda
elektrycznego dopiero po
zakończeniu instalacji. Należy zadbać
o to, aby w zainstalowanym
urządzeniu wtyczka przewodu
zasilającego była łatwo dostępna.
Odłączając urządzenie, nie ciągnąć
za przewód zasilający. Zawsze
ciągnąć za wtyczkę.
Urządzenie spełnia wymogi dyrektyw
EWG.
Dotyczy tylko Wielkiej Brytanii i
Irlandii. Urządzenie wyposażono we
wtyczkę zasilającą z bezpiecznikiem
13 A. Jeśli zachodzi konieczność
wymiany bezpiecznika we wtyczce
zasilającej, należy użyć bezpiecznika:
13 amp ASTA (BS 1362).
2.3 Podłączenie do sieci
wodociągowej
•
•
•
•
Należy zwrócić uwagę, aby nie
uszkodzić węży wodnych.
Przed podłączeniem urządzenia do
nowych rur lub do rur, których nie
używano przez dłuższy czas, należy
zapewnić przepływ wody i odczekać,
aż będzie ona czysta.
Przy pierwszym uruchomieniu
urządzenia należy sprawdzić, czy nie
ma wycieków.
Wąż dopływowy wyposażono w zawór
bezpieczeństwa i ścianki z
wewnętrznym przewodem
zasilającym.
•
OSTRZEŻENIE!
Niebezpieczne napięcie.
W razie uszkodzenia węża
dopływowego należy natychmiast
wyjąć wtyczkę z gniazda
elektrycznego. Należy skontaktować
się z autoryzowanym centrum
serwisowym w celu wymiany węża
dopływowego.
2.4 Przeznaczenie
•
•
•
•
•
•
Nie siadać ani nie stawać na
otwartych drzwiach urządzenia.
Detergenty do zmywarki są
niebezpieczne. Należy przestrzegać
instrukcji bezpieczeństwa podanych
na opakowaniu detergentu.
Nie pić wody z urządzenia ani nie
wykorzystywać jej do zabawy.
Nie wyjmować naczyń z urządzenia
przed zakończeniem programu. Na
naczyniach może znajdować się
detergent.
Po otwarciu drzwi w czasie pracy
urządzenia może dojść do uwolnienia
gorącej pary.
Nie umieszczać w urządzeniu, na nim
ani w jego pobliżu łatwopalnych
substancji ani przedmiotów
nasączonych łatwopalnymi
substancjami.
2.5 Utylizacja
OSTRZEŻENIE!
Występuje zagrożenie
odniesieniem obrażeń ciała
lub uduszeniem.
•
•
Odłączyć urządzenie od źródła
zasilania.
Odciąć i wyrzucić przewód zasilający.
POLSKI
•
27
Wymontować zatrzask drzwi, aby
uniemożliwić zamknięcie się dzieci lub
zwierząt w urządzeniu.
3. OPIS URZĄDZENIA
1 2
3
4
13
12
11
10 9
8
7
1 Najwyżej położone ramię
spryskujące
2 Górne ramię spryskujące
3 Dolne ramię spryskujące
4 Filtry
5 Tabliczka znamionowa
6 Zbiornik soli
7
8
9
10
11
12
Otwór wentylacyjny
Dozownik płynu nabłyszczającego
Dozownik detergentu
Dolny kosz
Górny kosz
Szuflada na sztućce
3.1 Beam-on-Floor
•
System Beam-on-Floor wyświetla wiązkę
światła na podłodze kuchennej przed
drzwiami urządzenia.
•
•
Gdy program zostanie uruchomiony,
włączy się czerwone światło, które
będzie widoczne aż do zakończenia
programu.
6
5
Po zakończeniu programu włączy się
zielone światło.
W razie wystąpienia usterki
urządzenia miga czerwone światło.
Wiązka światła Beam-onFloor zgaśnie po wyłączeniu
urządzenia.
28
www.electrolux.com
4. PANEL STEROWANIA
1
1
2
3
4
5
3
2
Przycisk wł./wył.
Wyświetlacz
Pole dotykowe Delay
Pole dotykowe Program
Pole dotykowe MyFavourite
4
6
7
8
9
5
6
7
8
9
Pole dotykowe TimeManager
Pole dotykowe XtraPower
Pole dotykowe EnergySaver
Wskaźniki
4.1 Wskaźniki
Wskaźnik
Opis
Wskaźnik funkcji Multitab.
Wskaźnik soli. W trakcie programu wskaźnik ten jest zawsze wyłączo‐
ny.
Wskaźnik płynu nabłyszczającego. W trakcie programu wskaźnik ten
jest zawsze wyłączony.
5. PROGRAMY
Program
Stopień zabrud‐
zenia
Rodzaj załadun‐
ku
Fazy programu
Opcje
P1
•
•
Średnie
Naczynia sto‐
łowe i sztućce
•
•
•
•
Zmywanie wstępne
Zmywanie 50°C
Płukania
Suszenie
•
•
•
EnergySaver
TimeManager
Multitab
•
•
Dowolne
•
Naczynia sto‐
•
łowe, sztućce,
garnki i patelnie •
•
Zmywanie wstępne
Zmywanie od 45°C
do 70°C
Płukania
Suszenie
•
•
EnergySaver
Multitab
•
•
Zróżnicowane
•
Naczynia sto‐
•
łowe, sztućce,
garnki i patelnie •
•
Zmywanie wstępne
Zmywanie 50°C i
65°C
Płukania
Suszenie
•
•
•
EnergySaver
TimeManager
Multitab
1)
P2
P3
2)
3)
POLSKI
Program
Stopień zabrud‐
zenia
Rodzaj załadun‐
ku
Fazy programu
Opcje
P4
•
•
Duże
Naczynia sto‐
łowe, sztućce,
garnki i patelnie
•
•
•
•
Zmywanie wstępne
Zmywanie 70°C
Płukania
Suszenie
•
•
•
•
EnergySaver
XtraPower
TimeManager
Multitab
•
Średnie lub
lekkie
Delikatne nac‐
zynia i szkło
•
•
•
Zmywanie 45°C
Płukania
Suszenie
•
•
EnergySaver
Multitab
•
•
Lekkie
Naczynia sto‐
łowe i sztućce
•
•
Zmywanie 55°C
Płukania
•
Multitab
•
•
Świeże
Naczynia sto‐
łowe i sztućce
•
•
Zmywanie 60°C
Płukania
•
Multitab
4)
P5
•
P6
P7
5)
29
1) W tym programie uzyskuje się największą efektywność zużycia wody i energii elektrycz‐
nej podczas zmywania średnio zabrudzonych naczyń i sztućców. (Jest to standardowy pro‐
gram dla ośrodków przeprowadzających testy).
2) Urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń znajdujących się w kos‐
zach. Automatycznie reguluje temperaturę i ilość wody, a także zużycie energii oraz czas
trwania programu.
3) Program ten umożliwia zmywanie naczyń o różnym stopniu zabrudzenia. Bardzo zabrud‐
zone naczynia należy umieścić w dolnym koszu, a średnio zabrudzone – w górnym. Ciśnie‐
nie i temperatura wody w dolnym koszu są większe niż w górnym koszu.
4) Ten program obejmuje fazę płukania w wysokiej temperaturze, aby zapewnić większą hi‐
gienę zmywania naczyń. Podczas płukania temperatura pozostaje na poziomie 70°C przez
co najmniej 10 minut.
5) Program ten umożliwia zmywanie świeżo zabrudzonych naczyń. Program pozwala w
krótkim czasie uzyskać dobre efekty zmywania.
5.1 Parametry eksploatacyjne
Zużycie wody
(l)
Zużycie energii
(kWh)
Czas trwania
(min)
P1
11
0.961
225
P2
7 - 14
0.6 - 1.4
40 - 150
P3
14 - 16
1.2 - 1.5
139 - 149
Program1)
30
www.electrolux.com
Zużycie wody
(l)
Zużycie energii
(kWh)
Czas trwania
(min)
P4
12.5 - 14.5
1.4 - 1.6
154 - 164
P5
12 - 14
0.7 - 0.9
75 - 85
P6
9.5 - 10.5
1.10 - 1.30
55 - 65
P7
10
0.9
30
Program1)
1) Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury
wody, zmian w napięciu zasilania, użytych opcji oraz ilości naczyń.
5.2 Informacje dla ośrodków
przeprowadzających testy
Aby uzyskać więcej informacji na temat
wyników testu, należy wysłać wiadomość
e-mail na adres:
[email protected]
Należy zapisać numer produktu (PNC)
podany na tabliczce znamionowej.
6. USTAWIENIA
6.1 Tryb wyboru programów i
tryb użytkownika
Gdy urządzenie znajduje się w trybie
wyboru programów, można ustawić
program i przejść do trybu użytkownika.
W trybie użytkownika można zmienić
następujące ustawienia:
• Poziom zmiękczania wody
odpowiednio do twardości wody.
• Włączenie lub wyłączenie sygnału
dźwiękowego zakończenia programu.
• Wyłączenie dozownika płynu
nabłyszczającego przy jednoczesnym
korzystaniu z opcji Multitab bez płynu
nabłyszczającego.
• Poziom płynu nabłyszczającego
odpowiednio do wymaganego
dozowania.
Ustawienia te zostaną zapisane aż do
ich ponownej zmiany.
Ustawianie trybu wyboru
programów
Urządzenie jest w trybie wyboru
programów, gdy na wyświetlaczu jest
widoczny numer programu P1.
Po włączeniu urządzenia znajduje się
ono zwykle w trybie wyboru programów.
Jeśli jednak tak się nie stanie, tryb
wyboru programów można ustawić w
następujący sposób:
Nacisnąć jednocześnie i przytrzymać
przyciski
i
, aż urządzenie znajdzie
się w trybie wyboru programów.
6.2 Zmiękczanie wody
Zmiękczacz usuwa z wody substancje
mineralne, które mogą mieć negatywny
wpływ na rezultaty zmywania lub na
pracę urządzenia.
Im wyższa zawartość substancji
mineralnych, tym twardsza jest woda.
Twardość wody jest mierzona
w równoważnych skalach.
POLSKI
Zmiękczanie powinno być dostosowane
do stopnia twardości wody
doprowadzonej do urządzenia. W
lokalnym zakładzie wodociągowym
można uzyskać informację na temat
31
twardości wody. Istotne jest ustawienie
właściwego poziomu zmiękczania wody,
aby zapewnić dobre rezultaty zmywania.
Twardość wody
Stopnie nie‐
mieckie (°dH)
Stopnie fran‐
cuskie (°fH)
mmol/l
Stopnie
Clarka
Poziom zmiękc‐
zania wody
47 - 50
84 - 90
8.4 - 9.0
58 - 63
10
43 - 46
76 - 83
7.6 - 8.3
53 - 57
9
37 - 42
65 - 75
6.5 - 7.5
46 - 52
8
29 - 36
51 - 64
5.1 - 6.4
36 - 45
7
23 - 28
40 - 50
4.0 - 5.0
28 - 35
6
19 - 22
33 - 39
3.3 - 3.9
23 - 27
5 1)
15 - 18
26 - 32
2.6 - 3.2
18 - 22
4
11 - 14
19 - 25
1.9 - 2.5
13 - 17
3
4 - 10
7 - 18
0.7 - 1.8
5 - 12
2
<4
<7
<0.7
<5
1 2)
1) Ustawienie fabryczne.
2) Przy tym poziomie nie stosować soli.
6.3 Dozownik płynu
nabłyszczającego
Ustawianie poziomu
zmiękczania wody
Płyn nabłyszczający umożliwia
wysuszenie naczyń bez smug i plam.
Urządzenie musi być w trybie wyboru
programów.
1. Aby uruchomić tryb użytkownika,
nacisnąć jednocześnie i przytrzymać
przyciski
i
, aż wskaźniki
,
,
i
zaczną migać, a
wyświetlacz będzie pusty.
2. Nacisnąć
.
•
Wskaźniki
się.
•
•
Wskaźnik
będzie nadal migał.
Na wyświetlaczu pojawi się
,
i
wyłączą
aktualne ustawienie: np.
poziom 5.
, aby
3. Nacisnąć kilkakrotnie
zmienić ustawienie.
4. Nacisnąć przycisk wł./wył., aby
potwierdzić ustawienie.
=
Płyn nabłyszczający jest uwalniany
automatycznie w fazie gorącego
płukania.
Dozowanie płynu nabłyszczającego
można ustawić w przedziale od 1
(minimalna ilość) do 6 (maksymalna
ilość). Poziom 0 oznacza wyłączenie
dozownika płynu nabłyszczającego oraz
dozowania.
Ustawienie fabryczne: poziom 4.
32
www.electrolux.com
nabłyszczającego jest zawsze
wyłączony, jeśli włączona jest opcja
Multitab.
Regulacja dozowania płynu
nabłyszczającego
Urządzenie musi być w trybie wyboru
programów.
1. Aby uruchomić tryb użytkownika,
nacisnąć jednocześnie i przytrzymać
przyciski
i
, aż wskaźniki
,
,
i
zaczną migać, a
wyświetlacz będzie pusty.
2. Nacisnąć
•
•
•
.
Wskaźniki
się.
Wyłączanie dozownika płynu
nabłyszczającego
Urządzenie musi być w trybie wyboru
programów.
1. Aby uruchomić tryb użytkownika,
należy nacisnąć jednocześnie i
i
przytrzymać przyciski
,
i
wyłączą
Wskaźnik
będzie nadal migał.
Na wyświetlaczu pojawi się
aktualne ustawienie: np.
=
poziom 4.
– Poziom dozowania płynu
nabłyszczającego można
ustawić od 0A do 6A.
– Poziom 0 = płyn
nabłyszczający nie jest
dozowany.
, aby
3. Nacisnąć kilkakrotnie
zmienić ustawienie.
4. Nacisnąć przycisk wł./wył., aby
potwierdzić ustawienie.
6.4 Stosowanie płynu
nabłyszczającego i tabletek
wieloskładnikowych
W ustawieniach fabrycznych dozownik
płynu nabłyszczającego jest włączony.
Dozownik zawsze podaje płyn
nabłyszczający.
Możliwe jest wyłączenie dozownika płynu
nabłyszczającego. Wtedy dozownik nie
będzie podawał płynu, jeśli włączona jest
opcja Multitab.
Jeśli dozownik jest wyłączony, ale nie
jest włączona opcja Multitab, dozownik
będzie podawał płyn nabłyszczający.
Użycie opcji Multitab przy wyłączonym
dozowniku płynu nabłyszczającego może
nie zapewniać zadowalających efektów
suszenia.
Gdy dozownik płynu nabłyszczającego
jest wyłączony, wskaźnik płynu
zaczną migać wskaźniki
, aż
,
,
i
, a wyświetlacz będzie pusty.
2. Nacisnąć
.
•
Wskaźniki
•
•
będzie nadal migał.
Wskaźnik
Na wyświetlaczu pojawi się
,
i
zgasną.
=
aktualne ustawienie:
dozownik płynu nabłyszczającego
jest włączony (ustawienie
fabryczne).
3. Nacisnąć
, aby zmienić
ustawienie.
= dozownik płynu nabłyszczającego
jest wyłączony.
4. Nacisnąć przycisk wł./wył., aby
potwierdzić ustawienie.
6.5 MyFavourite
Ta opcja umożliwia ustawienie i
zapisanie w pamięci najczęściej
używanego programu.
Można zapisać w pamięci 1 program.
Wprowadzenie nowego ustawienia
powoduje anulowanie poprzedniego.
Zapisywanie programu
MyFavourite
1. Ustawić program do zapisania w
pamięci.
Wraz z programem można również
ustawić dostępne opcje.
2. Nacisnąć i przytrzymać przycisk
aż odpowiedni wskaźnik zacznie
świecić w sposób ciągły.
,
POLSKI
Ustawianie programu
MyFavourite
Nacisnąć
.
• Włączy się wskaźnik MyFavourite.
• Na wyświetlaczu będą
pokazywane numer oraz czas
trwania programu.
• Jeśli wraz z programem zapisano
w pamięci opcje, włączą się
wskaźniki odpowiadające tym
opcjom.
6.6 Sygnały dźwiękowe
Sygnały dźwiękowe są emitowane w
przypadku nieprawidłowego działania
urządzenia. Tych sygnałów dźwiękowych
nie można wyłączyć.
Sygnał dźwiękowy może być również
emitowany po zakończeniu programu.
Domyślnie sygnał ten jest wyłączony, ale
można go włączyć.
33
1. Aby uruchomić tryb użytkownika,
nacisnąć jednocześnie i przytrzymać
przyciski
i
, aż wskaźniki
,
,
i
zaczną migać, a
wyświetlacz będzie pusty.
2. Nacisnąć
•
Wskaźniki
się.
,
i
•
•
będzie nadal migał.
Wskaźnik
Na wyświetlaczu pojawi się
aktualne ustawienie:
dźwiękowy wyłączony.
wyłączą
= sygnał
, aby zmienić
3. Nacisnąć
ustawienie.
= sygnał dźwiękowy włączony.
4. Nacisnąć przycisk wł./wył., aby
potwierdzić ustawienie.
Włączanie sygnału
dźwiękowego zakończenia
programu
Urządzenie musi być w trybie wyboru
programów.
7. OPCJE
Żądane opcje należy zawsze
włączać przed
uruchomieniem programu.
Opcji nie można włączać ani
wyłączać w trakcie
programu.
Nie wszystkie opcje są ze
sobą zgodne. Po wybraniu
niezgodnych ze sobą opcji
urządzenie automatycznie
wyłączy jedną lub większą
liczbę opcji. Tylko wskaźniki
aktywnych opcji pozostaną
wówczas włączone.
7.1 Multitab
Włączyć tę opcję stosując tabletki
wieloskładnikowe z solą, płynem
nabłyszczającym i detergentem. Mogą
one zawierać także inne środki do mycia
lub płukania.
Opcja ta powoduje wyłączenie
dozowania soli. Nie włącza się wskaźnik
soli.
Opcja ta powoduje wyłączenie
dozowania płynu nabłyszczającego,
jednak tylko wtedy gdy dozownik płynu
nabłyszczającego jest wyłączony
(wskaźnik płynu nabłyszczającego nie
włącza się). Jeśli dozownik płynu
nabłyszczającego jest włączony, płyn
jest dozowany, nawet jeśli opcja Multitab
jest włączona.
34
www.electrolux.com
Użycie tej opcji powoduje wydłużenie
czasu trwania programu w celu poprawy
efektów zmywania i suszenia podczas
stosowania tabletek wieloskładnikowych.
Multitab nie jest opcją stałą, dlatego
należy ją włączać przy każdym cyklu.
Włączanie opcji Multitab
Nacisnąć jednocześnie i przytrzymać
i
przyciski
wskaźnik
, aż włączy się
.
7.2 TimeManager
Ta opcja powoduje zwiększenie ciśnienia
oraz temperatury wody. Fazy zmywania
i suszenia zostają skrócone.
Całkowity czas trwania programu skraca
się o około 50%.
Efekty zmywania są takie same jak dla
programu o standardowym czasie
trwania. Jedynie skuteczność suszenia
może być niższa.
Włączanie opcji TimeManager
Nacisnąć przycisk
– zaświeci się
odpowiedni wskaźnik.
Jeśli opcja nie jest dostępna w danym
programie, jej wskaźnik nie zaświeca się
lub miga przez kilka sekund, a następnie
gaśnie.
Wyświetlacz wyświetli zaktualizowany
czas trwania programu.
7.3 EnergySaver
płukania, a w rezultacie zmniejszenie
zużycia energii (o ok. 25%).
Po zakończeniu programu naczynia
mogą być wciąż mokre.
Czas trwania programu może być
krótszy.
Włączanie opcji EnergySaver
Nacisnąć przycisk
– zaświeci się
odpowiedni wskaźnik.
Jeśli opcja nie jest dostępna w danym
programie, jej wskaźnik nie zaświeca się
lub miga przez kilka sekund, a następnie
gaśnie.
Wyświetlacz wyświetli zaktualizowany
czas trwania programu.
7.4 XtraPower
Ta opcja zwiększa ciśnienie wody
w fazach zmywania wstępnego
i zasadniczego.
Pozwala to uzyskać bardzo dobry efekt
zmywania nawet bardzo zabrudzonych
naczyń.
Włączanie opcji XtraPower
Nacisnąć przycisk
– zaświeci się
odpowiedni wskaźnik.
Jeśli opcja nie jest dostępna w danym
programie, jej wskaźnik nie zaświeca się
lub miga przez kilka sekund, a następnie
gaśnie.
Wyświetlacz wyświetli zaktualizowany
czas trwania programu.
Opcja ta powoduje zmniejszenie
temperatury podczas ostatniej fazy
8. PRZED PIERWSZYM UŻYCIEM
1. Sprawdzić, czy bieżący poziom
zmiękczania wody odpowiada
twardości wody doprowadzanej do
urządzenia. Jeśli nie, dostosować
poziom zmiękczania wody.
2. Napełnić zbiornik soli.
3. Napełnić dozownik płynu
nabłyszczającego.
4. Otworzyć zawór wody.
5. Uruchomić program, aby usunąć
wszelkie pozostałości poprodukcyjne
mogące wciąż znajdować się w
urządzeniu. Nie należy stosować
detergentu ani umieszczać naczyń w
koszach.
Po uruchomieniu programu urządzenie
zaczyna doprowadzać żywicę do
zmiękczacza wody – może to potrwać do
POLSKI
5 minut. Może wydawać się, że
urządzenie nie pracuje. Program
rozpoczyna się dopiero po zakończeniu
tego procesu. Proces ten jest
powtarzany co pewien czas.
8.1 Zbiornik soli
UWAGA!
Stosować wyłącznie sól
przeznaczoną do zmywarek.
Sól jest używana do aktywowania żywicy
w zmiękczaczu wody oraz zapewnia
dobre rezultaty zmywania podczas
codziennej eksploatacji.
35
Podczas napełniania
zbiornika soli może się z
niego wydostawać woda i
sól. Zagrożenie
wystąpieniem korozji. Aby
tego uniknąć, po napełnieniu
zbiornika soli należy
uruchomić program.
8.2 Napełnianie dozownika
płynu nabłyszczającego
A
B
Napełnianie zbiornika soli
1. Obrócić pokrywkę zbiornika soli w
lewo i ją zdjąć.
2. Wlać 1 litr wody do zbiornika soli
(tylko za pierwszym razem).
3. Napełnić zbiornik soli solą do
zmywarek.
C
UWAGA!
Należy stosować wyłącznie
płyn nabłyszczający
przeznaczony do zmywarek.
4. Usunąć sól rozsypaną wokół otworu
zbiornika soli.
5. Obrócić pokrywkę zbiornika soli w
prawo, aby zamknąć zbiornik soli.
1. Otworzyć pokrywę (C).
2. Napełnić dozownik (B), aż poziom
płynu nabłyszczającego osiągnie
znak „MAX”.
3. Rozlany płyn nabłyszczający należy
usunąć za pomocą chłonnej szmatki,
aby zapobiec powstaniu zbyt dużej
ilości piany.
4. Zamknąć pokrywę. Upewnić się, że
pokrywa jest zablokowana.
Napełnić dozownik płynu
nabłyszczającego, gdy
wskaźnik (A) stanie się
przezroczysty.
9. CODZIENNA EKSPLOATACJA
1. Odkręcić zawór wody.
2. Nacisnąć przycisk wł./wył., aby
włączyć urządzenie.
Upewnić się, że urządzenie jest w trybie
wyboru programu.
36
www.electrolux.com
•
Jeśli świeci się wskaźnik soli,
napełnić zbiornik soli.
• Jeśli świeci się wskaźnik płynu
nabłyszczającego, napełnić
dozownik płynu
nabłyszczającego.
3. Załadować kosze.
4. Dodać detergent. Aby stosować
tabletki wieloskładnikowe, należy
włączyć funkcję Multitab.
5. Ustawić i uruchomić odpowiedni
program dla określonego rodzaju
naczyń i poziomu zabrudzenia.
9.1 Stosowanie detergentu
A
B
9.2 Ustawianie i uruchamianie
programu
Funkcja Auto Off
Funkcja ta służy do zmniejszenia zużycia
energii elektrycznej przez automatyczne
wyłączanie urządzenia, gdy nie jest ono
używane.
Funkcja uruchamia się:
• Po upływie 5 minut od zakończenia
programu.
• Po upływie 5 minut, jeśli nie
uruchomiono programu.
Uruchamianie programu
1. Uchylić drzwi urządzenia.
2. Nacisnąć przycisk wł./wył., aby
włączyć urządzenie. Upewnić się, że
urządzenie jest w trybie wyboru
programów.
C
UWAGA!
Stosować wyłącznie
detergent przeznaczony do
zmywarek.
1. Nacisnąć przycisk zwalniający (A),
aby otworzyć pokrywę (C).
2. Umieścić detergent, w postaci
proszku lub tabletki, w przegródce
(B).
3. Jeśli program przewiduje fazę
zmywania wstępnego, umieścić
niewielką ilość detergentu na
wewnętrznej stronie drzwi
urządzenia.
4. Zamknąć pokrywę. Upewnić się, że
pokrywa jest zablokowana.
3. Naciskać
, aż na wyświetlaczu
pojawi się numer wybranego
programu. Przez około 3 sekundy
wyświetlany będzie numer programu,
a następnie czas trwania programu.
• Aby wybrać program
MyFavourite, należy nacisnąć
przycisk
.
– Włączą się wskaźniki opcji
odpowiadające programowi
MyFavourite.
Przez około 3 sekundy wyświetlany
będzie numer programu, a następnie
czas trwania programu.
4. Ustawić odpowiednie opcje.
5. Zamknąć drzwi urządzenia, aby
uruchomić program.
Uruchamianie programu z
opóźnieniem
1. Ustawić program.
2. Nacisnąć kilkakrotnie
, aż na
wyświetlaczu pojawi się żądany czas
opóźnienia (od 1 do 24 godzin).
Włączy się wskaźnik opóźnienia.
3. Zamknąć drzwi urządzenia, aby
uruchomić odliczanie.
POLSKI
Podczas odliczania można wydłużyć
czas rozpoczęcia programu, ale nie
można zmienić wybranego programu ani
opcji.
Po zakończeniu odliczania nastąpi
uruchomienie programu.
Otwieranie drzwi w trakcie
pracy urządzenia
Otworzenie drzwi w trakcie działania
programu powoduje zatrzymanie
urządzenia. Po zamknięciu drzwi
urządzenie kontynuuje pracę od
momentu, w którym została przerwana.
Po otworzeniu drzwi na
dłużej niż 30 sekund
podczas fazy suszenia,
bieżący program zostanie
zakończony.
Anulowanie opóźnienia
rozpoczęcia programu w trakcie
odliczania
Po anulowaniu opóźnienia rozpoczęcia
programu należy ponownie ustawić
program.
1. Otworzyć drzwi urządzenia.
2. Nacisnąć przycisk wł./wył., aby
wyłączyć urządzenie.
37
3. Pozostawić wyłączone urządzenie na
około 30 sekund.
4. Nacisnąć ponownie przycisk wł./wył.,
aby włączyć urządzenie.
5. Nacisnąć jednocześnie i przytrzymać
i
przyciski
, aż urządzenie
znajdzie się w trybie wyboru
programów.
Anulowanie programu
1. Otworzyć drzwi urządzenia.
2. Nacisnąć przycisk wł./wył., aby
wyłączyć urządzenie.
3. Pozostawić wyłączone urządzenie na
około 30 sekund.
4. Nacisnąć ponownie przycisk wł./wył.,
aby włączyć urządzenie.
5. Nacisnąć jednocześnie i przytrzymać
przyciski
i
, aż urządzenie
znajdzie się w trybie wyboru
programów.
Przed uruchomieniem nowego programu
należy upewnić się, że w dozowniku
znajduje się detergent.
Koniec programu
Po zakończeniu programu i otworzeniu
drzwi urządzenie jest automatycznie
wyłączane.
Zakręcić zawór wody.
10. WSKAZÓWKI I PORADY
10.1 Informacje ogólne
Stosowanie się do poniższych
wskazówek pomoże zapewnić optymalne
efekty prania i suszenia podczas
codziennej eksploatacji oraz przyczyni
się do ochrony środowiska.
•
•
•
•
Większe resztki żywności z naczyń
należy wyrzucić do kosza.
Nie opłukiwać naczyń ręcznie. W
razie potrzeby użyć programu
zmywania wstępnego (jeśli jest
dostępny) lub wybrać program z fazą
zmywania wstępnego.
Należy zawsze wykorzystywać całą
pojemność koszy.
Podczas ładowania urządzenia
sprawdzić, czy woda wydostająca się
•
•
z dysz ramion spryskujących ma
swobodny dostęp do naczyń.
Upewnić się, że przedmioty nie
stykają się ze sobą ani się nie
zasłaniają.
Możliwe jest używanie osobno
detergentu, płynu nabłyszczającego i
soli do zmywarek lub używanie
tabletek wieloskładnikowych (np. typu
„3 w 1”, „4 w 1”, „Wszystko w
jednym”). Przestrzegać informacji
podanych na opakowaniu.
Ustawić odpowiedni program dla
określonego rodzaju naczyń i
poziomu zabrudzenia. W programie
ECO uzyskuje się największą
efektywność zużycia wody i energii
elektrycznej podczas zmywania
38
www.electrolux.com
średnio zabrudzonych naczyń i
sztućców.
10.2 Stosowanie soli, płynu
nabłyszczającego i detergentu
•
•
•
•
•
Należy stosować wyłącznie sól, płyn
nabłyszczający i detergent do
zmywarek. Inne produkty mogą
uszkodzić urządzenie.
Tabletki wieloskładnikowe są zwykle
przeznaczone do użycia z wodą o
twardości do 21°dH. Gdy twardość
wody jest większa, należy oprócz
tabletek wieloskładnikowych stosować
także płyn nabłyszczający i sól.
Jednak do twardej i bardzo twardej
wody zaleca się stosowanie się
osobno detergentu (w postaci
proszku, żelu lub tabletek bez
dodatkowych funkcji), płynu
nabłyszczającego i soli, aby zapewnić
optymalne efekty mycia i suszenia.
Aby stosować tabletki
wieloskładnikowe, należy wybrać
opcję Multitab (jeśli jest dostępna).
Opcja ta wpływa na poprawę efektów
zmywania i suszenia podczas
korzystania z tabletek
wieloskładnikowych.
Detergent w tabletkach nie
rozpuszcza się całkowicie w trakcie
krótkich programów. Zaleca się
stosowanie tabletek przy długich
programach, aby zapobiec osadzaniu
się detergentu na naczyniach.
Nie używać większej ilości detergentu
niż zalecana. Postępować zgodnie ze
wskazówkami podanymi na
opakowaniu detergentu.
10.3 Postępowanie
w przypadku zaprzestania
korzystania z tabletek
wieloskładnikowych
Przed rozpoczęciem stosowania
oddzielnie dozowanego detergentu, soli i
płynu nabłyszczającego należy wykonać
poniższą procedurę.
1. Ustawić najwyższy poziom
zmiękczania wody.
2. Upewnić się, że zbiornik soli oraz
dozownik płynu nabłyszczającego są
pełne.
3. Uruchomić najkrótszy program z fazą
płukania. Nie dodawać detergentu
ani nie umieszczać naczyń w
koszach.
4. Po zakończeniu programu ustawić
stopień zmiękczania wody
odpowiednio do twardości wody
doprowadzanej do urządzenia.
5. Wyregulować dozowanie płynu
nabłyszczającego.
10.4 Ładowanie koszy
•
•
•
•
•
•
•
•
•
•
•
W urządzeniu należy zmywać
przedmioty, które są przystosowane
do zmywania w zmywarkach.
Nie wkładać do urządzenia
elementów wykonanych z drewna,
rogu, aluminium, cynołowiu i miedzi.
Nie wkładać do urządzenia
przedmiotów, które mogą pochłaniać
wodę (gąbki, ściereczki).
Usunąć z naczyń resztki jedzenia.
Namoczyć przypalone resztki potraw.
Wklęsłe naczynia (kubki, szklanki i
miski) układać otworami w dół.
Upewnić się, że naczynia i sztućce
nie przylegają do siebie. Wymieszać
łyżki z innymi sztućcami.
Upewnić się, że szklanki nie stykają
się ze sobą.
Małe elementy umieścić w koszu na
sztućce.
Lekkie elementy umieścić w górnym
koszu. Upewnić się, że naczynia się
nie przemieszczają.
Przed uruchomieniem programu
upewnić się, że ramię spryskujące
może swobodnie się obracać.
10.5 Przed rozpoczęciem
programu
Upewnić się, że:
•
•
•
•
filtry są czyste i prawidłowo założone;
pokrywka zbiornika soli nie jest
poluzowana;
ramiona spryskujące są drożne;
w zmywarce znajduje się sól do
zmywarek i płyn nabłyszczający
(chyba że stosowane są
POLSKI
•
•
•
wieloskładnikowe tabletki z
detergentem);
ułożenie naczyń i przyborów
kuchennych w koszach jest
prawidłowe;
program jest odpowiedni dla danego
rodzaju załadunku i stopnia
zabrudzenia;
użyto prawidłową ilość detergentu.
2. Najpierw wyjmować naczynia z
dolnego kosza, a potem z górnego.
Po zakończeniu programu
po bokach oraz na drzwiach
urządzenia może wciąż
znajdować się woda.
10.6 Opróżnianie koszy
1. Przed wyjęciem naczyń ze zmywarki
poczekać, aż wystygną. Gorące
naczynia łatwo ulegają uszkodzeniu.
11. KONSERWACJA I CZYSZCZENIE
OSTRZEŻENIE!
Przed przystąpieniem do
konserwacji należy wyłączyć
urządzenie i wyjąć wtyczkę
przewodu zasilającego z
gniazda elektrycznego.
Brudne filtry i zapchane
ramiona spryskujące
pogarszają efekt zmywania.
Należy je regularnie
sprawdzać i w razie potrzeby
wyczyścić.
11.1 Czyszczenie filtrów
System filtrów składa się z 3 części.
2. Wyjąć filtr (C) z filtra (B).
3. Wyjąć filtr płaski (A).
C
B
4. Umyć filtry.
A
1. Obrócić filtr (B) przeciwnie do ruchu
wskazówek zegara i wyjąć go.
39
40
www.electrolux.com
UWAGA!
Nieprawidłowe
umiejscowienie filtrów może
skutkować
niezadowalającymi efektami
zmywania i uszkodzeniem
urządzenia.
11.2 Czyszczenie ramion
spryskujących
5. Upewnić się, że wokół krawędzi
osadnika nie znajdują się resztki
żywności ani zanieczyszczenia.
6. Włożyć na miejsce filtr płaski (A).
Upewnić się, że jest prawidłowo
umieszczony pod 2 prowadnicami.
Nie wolno wyjmować ramion
spryskujących. Jeżeli otwory w
ramionach spryskujących są zatkane,
zabrudzenia należy usunąć przy pomocy
cienkiego i zaostrzonego przedmiotu.
11.3 Czyszczenie obudowy
•
•
•
Czyścić urządzenie za pomocą
wilgotnej szmatki.
Używać wyłącznie neutralnych
detergentów.
Nie używać produktów ściernych,
myjek do szorowania ani
rozpuszczalników.
11.4 Czyszczenie wnętrza
•
•
7. Włożyć filtry (B) i (C).
8. Włożyć filtr (B) do filtra płaskiego (A).
Obrócić zgodnie z ruchem
wskazówek zegara, aż się zablokuje.
Urządzenie, w tym gumową uszczelkę
drzwi, należy czyścić wilgotną miękką
szmatką.
Częste korzystanie z krótkich
programów może powodować
osadzanie się tłuszczu i kamienia
wewnątrz urządzenia. Aby temu
zapobiec, zaleca się korzystanie z
długich programów co najmniej 2 razy
w miesiącu.
POLSKI
41
12. ROZWIĄZYWANIE PROBLEMÓW
Jeśli urządzenie nie daje się uruchomić
lub przestaje działać podczas pracy.
Przed skontaktowaniem się z
autoryzowanym centrum serwisowym
należy sprawdzić, czy problem można
rozwiązać samodzielnie, korzystając z
informacji zawartych w tabeli.
Problem i kod alarmowy
Możliwe rozwiązanie
Urządzenie nie włącza się. •
•
Program nie uruchamia
się.
•
•
•
Urządzenie nie napełnia
•
się wodą.
•
Na wyświetlaczu widoczne
jest wskazanie
.
•
•
•
Urządzenie nie wypompo‐ •
wuje wody.
•
Na wyświetlaczu widoczne
jest wskazanie
Upewnić się, że wtyczkę przewodu zasilającego wło‐
żono do gniazda.
Upewnić się, że bezpiecznik w skrzynce bezpieczni‐
ków jest sprawny.
Upewnić się, że drzwi urządzenia są zamknięte.
Jeśli wybrano opóźnienie rozpoczęcia programu, na‐
leży je anulować lub poczekać do końca odliczania
czasu.
W urządzeniu rozpoczął się proces regeneracji
zmiękczacza wody. Czas trwania tego procesu wy‐
nosi około 5 minut.
Sprawdzić, czy zawór wody jest otwarty.
Upewnić się, że ciśnienie wody nie jest zbyt niskie.
W tym celu należy skontaktować się z miejscowym
zakładem wodociągowym.
Upewnić się, że zawór wody jest drożny.
Upewnić się, że filtr w wężu dopływowym jest droż‐
ny.
Upewnić się, że wąż dopływowy nie jest zagięty ani
przygnieciony.
Upewnić się, że syfon zlewozmywaka jest drożny.
Upewnić się, że wąż spustowy nie jest zagięty ani
przygnieciony.
.
Włączyło się zabezpiecze‐ •
nie przed zalaniem.
Na wyświetlaczu widoczne
jest wskazanie
Przy niektórych usterkach na
wyświetlaczu pojawia się kod
alarmowy.
Zakręcić zawór wody i skontaktować się z autoryzo‐
wanym centrum serwisowym.
.
Po sprawdzeniu urządzenia należy je
wyłączyć i włączyć. Jeśli problem wystąpi
ponownie, należy skontaktować się z
autoryzowanym centrum serwisowym.
Jeśli pojawi się kod błędu nieujęty w
tabeli, należy skontaktować się z
autoryzowanym centrum serwisowym.
42
www.electrolux.com
12.1 Efekty zmywania i suszenia są niezadowalające
Problem
Możliwe rozwiązanie
Białawe smugi lub niebie‐
skawy nalot na szklankach i
naczyniach.
•
Plamy i ślady po odparowa‐
nych kroplach wody na
szklankach i naczyniach.
•
Naczynia są mokre.
•
•
•
•
•
•
Za dużo płynu nabłyszczającego. Obrócić pokrętło
regulacji dozowania płynu nabłyszczającego, aby
zmniejszyć dozowanie.
Użyto za dużo detergentu.
Za mało płynu nabłyszczającego. Obrócić pokrętło
regulacji dozowania płynu nabłyszczającego, aby
zwiększyć dozowanie.
Przyczyną może być jakość płynu nabłyszczające‐
go.
Program nie obejmuje fazy suszenia lub faza sus‐
zenia odbywa się w niskiej temperaturze.
Dozownik płynu nabłyszczającego jest pusty.
Przyczyną może być jakość płynu nabłyszczające‐
go.
Przyczyną może być jakość wieloskładnikowych
tabletek. Należy wypróbować inną markę lub włąc‐
zyć dozownik płynu nabłyszczającego i zastosować
płyn nabłyszczający wraz z wieloskładnikowymi
tabletkami.
Patrz rozdział „Wskazówki i
porady”, gdzie omówiono
inne możliwe przyczyny.
13. DANE TECHNICZNE
Wymiary
Szerokość / wysokość / głębo‐
kość (mm)
596 / 818-898 / 550
Podłączenie do sieci elek‐
trycznej 1)
Napięcie (V)
220 - 240
Częstotliwość (Hz)
50
Ciśnienie doprowadzanej
wody
bar (minimalne i maksymalne)
0.5 - 8
MPa (minimalne i maksymalne)
0.05 - 0.8
Dopływ wody
Zimna lub ciepła woda 2)
maks. 60°C
Pojemność
Liczba kompletów
15
Pobór mocy
Tryb czuwania (W)
0.99
Pobór mocy
Tryb wyłączenia (W)
0.10
1) Pozostałe wartości znajdują się na tabliczce znamionowej.
2) Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecz‐
nych, elektrowni wiatrowych), można użyć jej do zasilania urządzenia, aby zmniejszyć zuży‐
cie energii.
POLSKI
43
14. OCHRONA ŚRODOWISKA
ludzkie zdrowie. Nie wolno wyrzucać
Materiały oznaczone symbolem
należy poddać utylizacji. Opakowanie
urządzenia włożyć do odpowiedniego
pojemnika w celu przeprowadzenia
recyklingu. Należy zadbać o ponowne
przetwarzanie odpadów urządzeń
elektrycznych i elektronicznych, aby
chronić środowisko naturalne oraz
urządzeń oznaczonych symbolem
razem z odpadami domowymi. Należy
zwrócić produkt do miejscowego punktu
ponownego przetwarzania lub
skontaktować się z odpowiednimi
władzami miejskimi.
*
117900611-A-342014
www.electrolux.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
