117982 14/0de
9-08-2007
11:38
Pagina 1

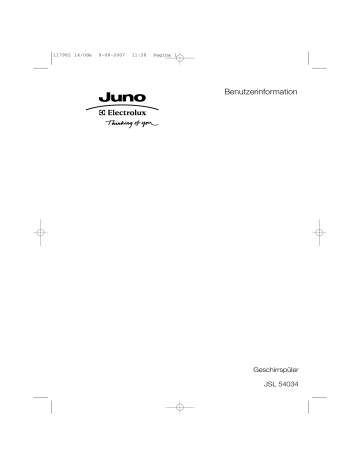

Benutzerinformation
Geschirrspüler
JSL 54034
117982 14/0de
9-08-2007
11:38
Pagina 2
We were thinking of you
when we made this product
117982 14/0de
9-08-2007
11:38
Pagina 3
Willkommen bei Electrolux! electrolux 3
Willkommen bei Electrolux!
Wir möchten uns bedanken, dass Sie sich für ein erstklassiges
Produkt von Electrolux entschieden haben, welches Ihnen
sicherlich viel Freude bereiten wird. Es ist unser Bestreben, eine
breite Vielfalt von Qualitätsprodukten anzubieten, die helfen, Ihr
Leben etwas komfortabler zu machen. Sie finden einige Beispiele
auf der vorletzten Seite in diesem Heft. Bitte nehmen Sie sich
einige Minuten, diese Benutzerinformation zu lesen, um voll von
den Vorteilen Ihres neuen Gerätes profitieren zu können. Wir sind
sicher, dass wird Ihr Leben zukünftig etwas leichter machen. Wir
wünschen eine gute Zeit.
117982140
117982 14/0de
9-08-2007
11:38
Pagina 4
4 electrolux Inhalt
Inhalt
Sicherheitshinweise
5
Produktbeschreibung
7
Bedienblende
8
Erste Benutzung
11
Tägliche Benutzung
16
Spülprogramme
27
Reinigung und Pflege
29
Störung, was tun?
31
Technische Daten
34
Hinweise für Prüfinstitute
35
Installation
36
Umweltschutz
41
Folgende Symbole werden im Text verwendet:
Wichtige Hinweise, die Ihrer persönlichen Sicherheit dienen und Ihnen
helfen, Geräteschäden zu vermeiden.
Allgemeine Informationen und Empfehlungen
Umweltinformationen
117982 14/0de
9-08-2007
11:38
Pagina 5
Sicherheitshinweise electrolux 5
Sicherheitshinweise
●
Lesen Sie zu Ihrer Sicherheit und
für die optimale Geräteanwendung
vor der Installation und dem
Gebrauch des Gerätes die
vorliegenden Sicherheitshinweise
aufmerksam durch, einschließlich
der Ratschläge und Warnungen. Es
ist wichtig, dass zur Vermeidung
von Fehlern und Unfällen alle
Personen, die das Gerät benutzen,
mit der Bedienung und den
Sicherheitsvorschriften vertraut
sind. Heben Sie die
Bedienungsanleitungen gut auf, die
bei einem Weiterverkauf des
Gerätes dem neuen Besitzer zu
übergeben sind, so dass jeder
während der gesamten
Lebensdauer der Maschine über
den Gebrauch und die
Sicherheitseinrichtungen informiert
ist.
Bestimmungsgemäßer Gebrauch
● Dieser Geschirrspüler ist nur zum
Reinigen von spülmaschinenfestem
Haushaltsgeschirr bestimmt.
● Keine Lösungsmittel in den
Geschirrspüler geben. Es besteht
Explosionsgefahr.
● Messer und andere spitze
Gegenstände müssen mit der Spitze
nach unten in den Besteckkorb
gestellt oder waagerecht in den
oberen Korb gelegt werden.
● Nur für Geschirrspüler geeignete
Produkte (Klarspül-, Reinigungsmittel
und Salz) verwenden.
● Nicht die Tür während des
Gerätebetriebs öffnen; es kann
heißer Dampf austreten.
●
●
●
Kein Geschirr vor dem Ende des
Spülgangs aus dem Geschirrspüler
entnehmen.
Ziehen Sie nach dem Gebrauch
den Netzstecker und drehen Sie
den Wasserhahn zu.
Wenden Sie sich für Reparaturen
und Wartung nur an Fachkräfte der
autorisierten Kundendienststellen
und verlangen Sie stets Original Ersatzteile.
Versuchen Sie unter keinen
Umständen, das Gerät selbst zu
reparieren. Reparaturen durch
unerfahrene Personen können zu
schwerwiegenden Fehlfunktionen
und Verletzungen führen. Wenden
Sie sich an den lokalen
Kundendienst. Bestehen Sie immer
auf Original-Ersatzteilen.
Allgemeine Sicherheitshinweise
Spülmittel für Geschirrspüler
können Verbrennungen an Augen,
Mund und Kehle verursachen. Sie
können lebensgefährlich sein!
Halten
Sie sich immer an die
Sicherheitsanweisungen der
Spülmittelhersteller.
● Das Wasser in Ihrem
Geschirrspüler ist kein Trinkwasser.
In der Maschine können immer
Spülmittelrückstände vorhanden
sein.
● Sorgen Sie dafür, dass die Tür des
Geschirrspülers außer beim Beund Entladen immer geschlossen
ist. So verhindern Sie, dass jemand
über die offene Tür stolpern und
sich verletzen kann.
● Setzen oder stellen Sie sich nie auf
die offene Tür.
●
117982 14/0de
9-08-2007
11:38
Pagina 6
6 electrolux Sicherheitshinweise
Kindersicherung
● Dieses Gerät ist nur für den
Gebrauch durch Erwachsene
bestimmt. Der Geschirrspüler darf
nicht von unbeaufsichtigten Kindern
benutzt werden.
● Halten Sie das
Verpackungsmaterial von Kindern
fern. Erstickungsgefahr.
● Spülmittel außer Reichweite von
Kindern aufbewahren.
● Halten Sie Kinder vom geöffneten
Geschirrspüler fern.
Installation
Kontrollieren Sie das Gerät auf
Transportschäden. Nehmen Sie
niemals ein schadhaftes Gerät in
Betrieb. Verständigen Sie Ihren
Händler, wenn Ihr Geschirrspüler
beschädigt ist.
● Entfernen Sie vor dem Gebrauch
das gesamte Verpackungsmaterial.
● Der elektrische Anschluss des
Gerätes und alle sonstigen
Installationsarbeiten dürfen nur von
qualifizierten Fachkräften
ausgeführt werden.
● Aus Sicherheitsgründen dürfen
keine Änderungen an den
technischen Merkmalen oder dem
Produkt selbst vorgenommen
werden.
● Benutzen Sie den Geschirrspüler
nie mit einem beschädigten
Netzkabel oder einem defekten
Wasserschlauch oder wenn die
Bedienblende, die Arbeitsfläche
oder der Sockel defekt sind, so
dass das Geräteinnere frei
zugänglich ist. Wenden Sie sich
zur Vermeidung von Unfällen an
den lokalen Kundendienst.
●
●
Die Seiten des Geschirrspülers
dürfen auf keinen Fall angebohrt
werden, da dadurch die
hydraulischen und elektrischen
Bauteile beschädigt werden
können.
Halten Sie sich für den elektrischen
und den Wasseranschluss strikt an
die Anweisungen der betreffenden
Abschnitte.
117982 14/0de
9-08-2007
11:38
Pagina 7
Produktbeschreibung electrolux 7
Produktbeschreibung
1 Oberkorb
2 Wasserhärteregler
3 Salzbehälter
4 Behälter für Reinigungsmittel
5 Dosiergerät für Klarspülmittel
6 Typenschild
7 Filter
8 Unterer Sprüharm
9 Oberer Sprüharm
117982 14/0de
9-08-2007
11:38
Pagina 8
8 electrolux Bedienblende
Bedienblende
1 Ein-/Aus- Taste
2 Digital-Display
3 Zeitvorwahltaste
Funktionstasten
Mit diesen Tasten können folgende
Funktionen eingestellt werden:
●
Einstellung des Wasserenthärters
●
Abbrechen eines Spülprogramms
oder einer laufenden Zeitvorwahl
●
Ein-/Abschalten der Funktion
“Multi-tab”
●
Das Ein-/Abschalten des
Klarspüldosierers ist nur bei aktiver
“Multi-tab” Funktion möglich
●
Ein-/Ausschalten der akustischen
Signale
4 Programmwahltasten
5 Kontrollleuchten
6 Funktionstasten
Im Digital-Display wird Folgendes
angezeigt:
- wenn sich das Gerät im
Einstellmodus befindet,
- der Ablauf des gewählten
Programms,
- der Ablauf der Zeitvorwahl.
117982 14/0de
9-08-2007
11:38
Pagina 9
Bedienblende electrolux 9
Kontrollleuchten
Funktion
“Multi-tab”
Zeigt an, ob die Funktion “Multi-tab”
(siehe “Die Funktion Multi-tab”) ein- oder
ausgeschaltet ist.
Salz
Leuchtet auf, sobald Spezialsalz nachgefüllt
werden muss.
Programmende
Sie leuchtet nach dem Ende des Spülprogramms
auf. Zusätzlich hat sie folgende
Anzeigefunktionen:
- Einstellung des Wasserenthärters,
- Ein-/Abschalten der Klarspüldosierung,
- Alarmauslösung bei einer Gerätestörung,
- Ein-/Abschalten der akustischen Signale.
Einstellmodus
Drücken Sie die Ein-/Aus-Taste; wenn
ALLE Kontrolllampen der
Programmwahltasten leuchten und 3
horizontale Linien im Digital-Display
erscheinen, befindet sich das Gerät im
Einstellmodus.
Denken Sie stets daran bei folgenden
Vorgängen:
-
beim Auswählen eines
Spülprogramms,
-
Einstellen des Wasserenthärters,
-
Aktivieren/Deaktivieren der
Klarspüldosierung,
-
Ein-/Ausschalten der akustischen
Signale
der Geschirrspüler in den
Einstellmodus geschaltet werden
MUSS.
Drücken Sie die Ein-/Aus-Taste; wenn
NUR eine Kontrolllampe einer
Programmwahltaste leuchtet und im
Digital-Display nur 1 horizontale Linie
sichtbar ist, dann ist das zuletzt
ausgeführte oder gewählte Programm
noch immer eingestellt.
In diesem Fall muss das Programm
gelöscht werden, um zum
Einstellmodus zurückzukehren.
Löschen eines eingestellten oder
laufenden Spülprogramms
Drücken Sie gleichzeitig die beiden
Tasten Abbrechen (Cancel)
(Funktionstasten B und C), bis die
Kontrolllampen aller
Programmwahltasten aufleuchten und
im Digital-Display 3 horizontale Linien
erscheinen.
Damit ist das Programm abgebrochen
und der Geschirrspüler befindet sich
wieder im Einstellmodus.
117982 14/0de
9-08-2007
11:38
Pagina 10
10 electrolux Bedienblende
Akustische Signale
Damit besser erkennbar ist, welche
Operationen der Geschirrspüler
ausführt, wurden akustische Signale
eingeführt:
- Einstellung des
Wasserenthärters
- Programmende
- Auslösen eines Alarms aufgrund
einer Fehlfunktion
Werkseitige Einstellung: akustische
Signale eingeschaltet
Ein-/Ausschalten der akustischen
Signale
1. Drücken Sie die Ein-/Aus-Taste.
Der Geschirrspüler muss sich im
Einstellmodus befinden.
2. Halten Sie Funktionstasten B und
C gleichzeitig gedrückt, bis die
Anzeigelämpchen von
Funktionstasten A, B und C zu
blinken beginnen.
3. Drücken Sie Funktionstaste C. Die
Anzeigelämpchen der
Funktionstasten A und B
erlöschen, während das
Anzeigelämpchen der
Funktionstaste C weiterhin blinkt.
Gleichzeitig leuchtet die
Kontrolllampe Programmende und
zeigt damit an, dass die
akustischen Signale eingeschaltet
sind.
4. Drücken Sie zum Wechseln der
Einstellung erneut Funktionstaste C.
Die Kontrolllampe Programmende
erlischt und zeigt damit an, dass die
akustischen Signale abgeschaltet
wurden.
5. Schalten Sie mit der Ein-/AusTaste den Geschirrspüler aus, um
die ausgewählten Optionen zu
speichern.
Zum erneuten Einschalten der
akustischen Signale wiederholen Sie
die o. g. Schritte solange, bis die
Kontrolllampe Programmende
leuchtet.
117982 14/0de
9-08-2007
11:38
Pagina 11
Erste Benutzung electrolux 11
Erste Benutzung
Vor der ersten Benutzung Ihres
Geschirrspülers:
●
Vergewissern Sie sich, dass der
elektrische und der
Wasseranschluss den
Installationsanweisungen
entsprechen
●
Entfernen Sie alles
Verpackungsmaterial aus dem
Geräteinneren
●
Stellen Sie den Wasserenthärter ein
●
Gießen Sie 1 Liter Wasser in den
Salzbehälter und füllen Sie ihn dann
mit Salz für Geschirrspüler
●
Füllen Sie das Klarspüldosiergerät
mit Klarspülmittel
Wenn Sie Kombi-Reinigungstabletten
wie z. B. “3 in 1”, “4 in 1”, “5 in 1”
usw. verwenden möchten, müssen
Sie die Funktion “Multi-tab” (siehe
“Die Funktion Multi-tab”) einschalten.
Stellen Sie den Wasserenthärter ein
Der Geschirrspüler ist mit einem
Wasserenthärter ausgestattet, der die
im Wasser enthaltenen Minerale und
Salze zurückhält, die den
Gerätebetrieb negativ und nachhaltig
beeinträchtigen können.
Je höher der Mineral- und Salzgehalt
ist, um so härter ist Ihr Wasser.
Die Wasserhärte wird in
gleichwertigen Skalen gemessen,
Deutsche Wasserhärtegrade (°dH),
Französische Grade (°TH) und mmol/l
(Millimol pro Liter - internationale
Einheit der Wasserhärte).
Einstellung der
Wasserhärtestufe
Wasserhärte
Zusatz
von Salz
°dH
°TH
mmol/l
Von Hand
Elektronisch
51 - 70
43 - 50
91 - 125
76 - 90
9,1 - 12,5
7,6 - 9,0
2
2
Stufe 10
Stufe 9
Ja
Ja
37 - 42
65 - 75
6,5 - 7,5
2
Stufe 8
Ja
29 - 36
51 - 64
5,1 - 6,4
2
Stufe 7
Ja
23 - 28
40 - 50
4,0 - 5,0
2
Stufe 6
Ja
19 - 22
33 - 39
3,3 - 3,9
2
Stufe 5
Ja
15 - 18
26 - 32
2,6 - 3,2
1
Stufe 4
Ja
11 - 14
19 - 25
1,9 - 2,5
1
Stufe 3
Ja
4 - 10
7 - 18
0,7 - 1,8
1
Stufe 2
Ja
<4
<7
< 0,7
1
Stufe 1
Nein
117982 14/0de
9-08-2007
11:38
Pagina 12
12 electrolux Erste Benutzung
Der Enthärter muss entsprechend der
Wasserhärte Ihres Gebietes
eingestellt werden. Ihr lokales
Wasserwerk kann Sie über die Härte
Ihres Leitungswassers informieren.
Der Wasserenthärter muss sowohl
manuell mit dem
Härtebereichsschalter als auch
elektronisch eingestellt werden.
Mechanische Einstellung
Der Wasserenthärter ist werkseitig
auf Stufe 2 eingestellt.
1. Öffnen Sie die Tür des
Geschirrspülers.
2. Entfernen Sie den Unterkorb aus
dem Geschirrspüler.
3. Stellen Sie den
Härtebereichsschalter auf Stufe 1
oder 2 (siehe Tabelle).
4. Setzen Sie den unteren Korb
wieder ein.
Elektronische Einstellung
Der Wasserenthärter ist werkseitig
auf Stufe 5 eingestellt.
1. Drücken Sie die Ein-/Aus-Taste.
Der Geschirrspüler muss sich im
Einstellmodus befinden.
2. Drücken Sie gleichzeitig die beiden
Funktionstasten B und C, bis die
Anzeigelämpchen der
Funktionstasten A, B und C zu
blinken beginnen.
3. Drücken Sie Funktionstaste A. Die
Kontrolllampen der
Funktionstasten B und C
erlöschen, während die
Kontrolllampe der Funktionstaste A
weiterhin blinkt. Gleichzeitig
beginnt die Kontrolllampe für
Programmende zu blinken, und es
ertönt eine Abfolge aufeinander
folgender Töne.
Die aktuelle Härtestufe wird durch
eine Anzahl von Blinkzeichen der
Kontrolllampe für das
Programmende angezeigt;
gleichzeitig ertönt eine Abfolge
aufeinander folgender Töne.
Beispiele:
5 Blitze / 5 aufeinander folgende
Töne, Pause, 5 Blitze / 5
aufeinander folgende Töne, Pause,
usw... = Härtestufe 5
6 Blitze / 6 aufeinander folgende
Töne, Pause, 6 Blitze / 6
aufeinander folgende Töne, Pause,
usw... = Härtestufe 6
4. Drücken Sie zur Änderung der
Stufe die Funktionstaste A. Bei
jedem Tastendruck ändert sich die
Stufe.
Richten Sie sich bei der Auswahl
der Härtestufe nach der Tabelle.
Beispiele:
Ist die aktuelle Härtestufe 5, wird
durch einmaliges Drücken der
Funktionstaste A Stufe 6
ausgewählt.
Ist die aktuelle Härtestufe 10, wird
durch einmaliges Drücken der
Funktionstaste A Stufe 1
ausgewählt.
5. Schalten Sie mit der Ein-/AusTaste den Geschirrspüler aus, um
die ausgewählten Optionen zu
speichern.
117982 14/0de
9-08-2007
11:38
Pagina 13
Erste Benutzung electrolux 13
Einfüllen von Salz für Geschirrspüler
Verwenden Sie ausschließlich
Spezialsalz für Geschirrspüler.
Alle anderen Salzarten, die nicht
eigens für Geschirrspüler bestimmt
sind, insbesondere Speisesalz, führen
zu Schäden des Wasserenthärters.
Füllen Sie den Salzbehälter erst kurz
vor dem Start eines kompletten
Spülprogramms.
Das verhindert, dass verschüttetes
Salz oder Salzwasser für längere Zeit
auf dem Geräteboden bleibt und
Korrosion verursacht.
Einfüllen:
1. Öffnen Sie die Tür, entfernen Sie
den Unterkorb und schrauben Sie
die Verschlusskappe des
Salzbehälters nach links ab.
2. Gießen Sie 1 Liter Wasser in den
Salzbehälter (das ist nur vor der
ersten Benutzung erforderlich).
3. Füllen Sie den Behälter mithilfe
des mitgelieferten Trichters mit
Salz.
4. Die Verschlusskappe wieder
anbringen und sicherstellen, dass
kein Salz auf dem Gewinde oder
der Dichtung vorhanden ist.
5. Schrauben Sie die
Verschlusskappe nach rechts bis
zum Anschlag zu. Ein Klicken zeigt
an, dass die Kappe fest
verschlossen ist.
Seien Sie unbesorgt, wenn beim
Einfüllen Wasser aus dem
Salzbehälter ausfließt; das ist ganz
normal.
Die Salzkontrolllampe kann noch
2-6 Stunden nach dem Nachfüllen
von Salz leuchten, vorausgesetzt,
der Geschirrspüler bleibt
eingeschaltet. Bei Verwendung von
Salz, das sich langsamer auflöst,
kann dieser Vorgang länger dauern.
Der Gerätebetrieb wird dadurch
nicht beeinträchtigt.
117982 14/0de
9-08-2007
11:38
Pagina 14
14 electrolux Erste Benutzung
Einfüllen von Klarspülmittel
Klarspülmittel sind eine Garantie für
ein perfektes Spülergebnis und
flecken- und streifenfreies Trocknen.
Das Klarspülmittel wird automatischen
beim letzten Spülgang zugesetzt.
Stellen Sie je nach gewünschtem Endund Trockenergebnis die
Klarspülmitteldosierung mit dem 6Stufenschalter ein (Stufe 1 geringste
Dosierung, Stufe 6 maximale
Dosierung).
1. Drücken Sie auf die
Entriegelungstaste (A), um den
Behälter zu öffnen.
2. Füllen Sie das Klarspülmittel in den
Behälter. Der maximale Füllstand
wird durch die Markierung “max”
angezeigt.
Die Dosierung ist werkseitig auf Stufe 4
eingestellt.
Erhöhen Sie die Dosierung, wenn auf
dem Geschirr nach dem Spülen
Wassertropfen oder Kalkflecken
zurückbleiben.
Verringern Sie die Dosierung, wenn
weißliche Streifen auf dem Geschirr
oder ein bläulicher Überzug auf
Gläsern und Messerklingen zu sehen
sind.
3. Vergewissern Sie sich nach jedem
Füllen, dass der Deckel
geschlossen ist.
Füllen Sie Klarspüler nach, sobald die
Anzeige (B) durchsichtig wird.
Das Dosiergerät fasst ca. 110 ml
Klarspülmittel; die Menge reicht je
nach der Dosiereinstellung für 16 bis
40 Spülzyklen.
117982 14/0de
9-08-2007
11:38
Pagina 15
Erste Benutzung electrolux 15
Wischen Sie verschüttetes
Klarspülmittel sofort mit einem
saugfähigen Tuch auf, um
übermäßige Schaumbildung beim
folgenden Spülzyklus zu
vermeiden.
Nur Markenklarspülmittel für
Geschirrspülmaschinen
verwenden.
Füllen Sie nie andere Produkte
(Reinigungsmittel für
Geschirrspüler, Flüssigreiniger) in
den Behälter für Klarspülmittel. Das
Gerät kann dadurch beschädigt
werden.
117982 14/0de
9-08-2007
11:38
Pagina 16
16 electrolux Tägliche Benutzung
Tägliche Benutzung
●
Kontrollieren Sie, ob der
Geschirrspüler mit Salz oder
Klarspülmittel aufgefüllt werden
muss.
●
Laden Sie das Besteck und
Geschirr in den Geschirrspüler.
●
Füllen Sie Reinigungsmittel ein.
●
Wählen Sie ein für Besteck und
Geschirr geeignetes
Spülprogramm.
●
Starten Sie das Spülprogramm.
Laden von Besteck und Geschirr
Schwämme, Putzlappen und
Gegenstände, die Wasser aufsaugen,
dürfen nicht im Geschirrspüler
gewaschen werden.
●
Vor dem Laden des Geschirrs:
- Speisereste und Abfall entfernen.
- Töpfe mit angebrannten
Speiseresten einweichen.
●
Beachten Sie beim Laden des
Geschirrs und Bestecks folgendes:
- Geschirr und Besteck dürfen
nicht die Drehung der Sprüharme
behindern.
- Hohlgefäße wie Tassen, Gläser,
Töpfe usw. mit der Öffnung nach
unten einlegen, so dass sich in
den Behältern oder Hohlräumen
kein Wasser ansammeln kann.
- Geschirr und Besteckteile dürfen
nicht ineinander liegen oder sich
gegenseitig bedecken.
- Gläser dürfen sich zur
Vermeidung von Bruchschäden
nicht berühren.
-
Kleine Gegenstände in den
Besteckkorb legen.
●
Kunststoffgeschirr und
teflonbeschichtete Töpfe neigen
dazu, Wassertropfen
zurückzuhalten; diese Art Geschirr
trocknet deshalb schlechter als
Porzellan und Edelstahl.
●
Leichte Gegenstände
(Kunststoffschüsseln usw.) so in
dem Oberkorb anordnen, dass sie
nicht verrutschen können.
117982 14/0de
9-08-2007
11:38
Pagina 17
Tägliche Benutzung electrolux 17
Folgendes Geschirr und Besteck ist zum Waschen im Geschirrspüler
ungeeignet:
- Besteck mit Holz-, Horn-, Porzellan- oder
Perlmuttgriffen.
- Nicht hitzebeständige Kunststoffteile.
- Älteres Besteck, dessen Klebeverbindungen
temperaturempfindlich sind.
- Geklebte Geschirr- oder Besteckteile.
- Zinn- bzw. Kupfergegenstände.
- Bleikristallglas.
- Rostempfindliche Stahlteile.
- Frühstücksbrettchen.
- Gegenstände aus Kunstfasern.
beschränkt geeignet:
- Waschen Sie Steingut nur dann im
Geschirrspüler, wenn es vom Hersteller als
geschirrspülerfest deklariert wird.
- Glasierte Muster können bei häufigem
Waschen ihren Glanz verlieren.
- Silber- und Aluminiumteile tendieren beim
Waschen zum Verfärben: Speisereste wie
Eiweiß, Eigelb und Senf verfärben Silber und
hinterlassen darauf oft Flecken. Entfernen
Sie daher sofort Speisereste von
Silberbesteck, wenn es nicht sofort nach dem
Gebrauch gewaschen wird.
117982 14/0de
9-08-2007
11:38
Pagina 18
18 electrolux Tägliche Benutzung
Öffnen Sie die Tür und ziehen Sie die
Körbe zum Laden des Geschirrs
heraus.
Unterkorb
Der Unterkorb ist zur Aufnahme von
Kochtöpfen, Deckeln, Tellern,
Salatschüsseln, Besteck usw.
bestimmt.
Ordnen Sie Servierplatten und große
Deckel um den Korbrand an; achten
Sie darauf, dass die Sprüharme nicht
behindert werden.
117982 14/0de
9-08-2007
11:38
Pagina 19
Tägliche Benutzung electrolux 19
Besteckkorb
Messer mit langer Klinge in
aufrechter Stellung stellen eine
potentielle Gefahr dar.
Langes und/oder scharfes Besteck
wie Tranchiermesser müssen
waagerecht in den Oberkorb gelegt
werden.
Seien Sie vorsichtig beim Laden
oder Herausnehmen von scharfen
Gegenständen wie Messern.
Mischen Sie Löffel mit anderem
Besteck, so können sie nicht
zusammenkleben.
Klappen Sie den Korbgriff nach unten,
um das Laden des Bestecks in den
Korb zu erleichtern.
Gabeln und Löffel in den
herausnehmbaren Besteckkorb
stellen; dabei sollten die Griffe der
Gabeln nach unten und die Griffe der
Messer nach oben gerichtet sein.
Benutzen Sie für optimale Ergebnisse
das Besteckgitter.
Wenn die Besteckabmessungen die
Verwendung des Besteckgitters nicht
zulassen, kann dieses leicht
hochgeklappt und eingeschoben
werden.
Falls die Griffe auf der Unterseite aus
dem Korb ragen und den unteren
Sprüharm behindern, das Besteck mit
nach oben gerichtetem Griff laden.
117982 14/0de
9-08-2007
11:38
Pagina 20
20 electrolux Tägliche Benutzung
Oberkorb
Der Oberkorb ist zur Aufnahme von
Tellern (Desserttellern, Untertassen,
Esstellern bis zu 24 cm
Durchmesser), Salatschüsseln,
Tassen und Gläsern bestimmt.
Ordnen Sie das Geschirr auf und
unter den Tassenreihen an, so dass
das Wasser die Oberflächen aller
Geschirrteile erreicht.
Langstielige Gläser können
umgedreht in die Tassenablagen
gestellt werden.
Für größere Gegenstände können die
Tassenablagen umgeklappt werden.
Vergewissern Sie sich vor dem
Schließen der Tür, dass die
Sprüharme beim Drehen nicht durch
Geschirr behindert werden.
117982 14/0de
9-08-2007
11:38
Pagina 21
Tägliche Benutzung electrolux 21
Höhenverstellung des Oberkorbs
Sehr große Platten können zum Spülen in den Unterkorb geladen werden,
nachdem der Oberkorb auf die obere Position angehoben worden ist.
Maximale Geschirrhöhe im:
Oberkorb
Unterkorb
Mit angehobenen Oberkorb
20 cm
31 cm
Mit abgesenktem Oberkorb
24 cm
27 cm
So bringen Sie den
Korb in die obere Position:
1. Ziehen Sie die Vorderanschläge
(A) des Oberkorbs nach außen ab
und ziehen Sie den Korb heraus.
Verstellen Sie die Korbhöhe nie nur
auf einer Seite.
Die Tassenreihen können beim
Korb in der oberen Position nicht
benutzt werden.
Schließen Sie nach dem Laden immer
die Tür des Geschirrspülers; eine
offene Tür stellt stets eine Unfallgefahr
dar.
2. Schieben Sie den Korb in die
höhere Ebene ein und bringen Sie
die Vorderanschläge (A) am Korb
an deren ursprünglicher Position
wieder an.
117982 14/0de
9-08-2007
11:38
Pagina 22
22 electrolux Tägliche Benutzung
Gebrauch von Reinigungsmittel
Verwenden Sie ausschließlich
Reinigungsmittel für
Geschirrspülmaschinen.
Befolgen Sie die Herstellerangaben
für Dosierung und Aufbewahrung auf
den Packungen.
20 = ca. 20 g Reinigungsmittel
30 = ca. 30 g Reinigungsmittel
3. Bei Programmen mit Vorspülen
zusätzliches Reinigungsmittel (5/10
g) in die Vorwaschkammer (2)
füllen. Dieses Reinigungsmittel
wird in der Vorspülphase
verwendet.
Verwendung von Tabletten: legen
Sie die Tabletten in das Fach (1)
Die richtige Dosierung des
Reinigungsmittels trägt zum Schutz
der Umwelt bei.
Einfüllen von Reinigungsmittel
1. Öffnen Sie den Deckel.
4. Schließen Sie den Deckel und
drücken Sie denselben an, bis er
einrastet.
2. Füllen Sie den Behälter für
Reinigungsmittel (1) mit
Reinigungsmittel. Achten Sie auf
die Dosiermarkierungen:
1
2
Reinigertabletten
Reinigertabletten der verschiedenen
Hersteller lösen sich mit
unterschiedlicher Schnelligkeit auf.
Einige Reinigertabletten erreichen aus
diesem Grund nicht ihre volle
Waschkraft bei kurzen
Spülprogrammen. Benutzen Sie daher
bei Verwendung von
Reinigungstabletten längere
Spülprogramme, um sicher zu sein,
dass alle Reinigungsmittelreste
beseitigt werden.
117982 14/0de
9-08-2007
11:38
Pagina 23
Tägliche Benutzung electrolux 23
Die Funktion Multi-tab
Dieser Geschirrspüler ist mit der
“Funktion Multi-tab” ausgerüstet.
Diese ermöglicht die Verwendung von
Kombi-Reinigungstabletten zum
Geschirrspülen.
Bei diesen Produkten handelt es sich
um Reinigungsmittel mit kombinierten
Reinigungs-, Klarspül- und
Salzfunktionen. Sie können auch
andere zusätzliche Stoffe enthalten,
je nach Art der verwendeten Tabletten
(“3 in 1”, “4 in 1”, “5 in 1” usw...)
Kontrollieren Sie, dass diese
Reinigungstabletten für Ihre
Wasserhärte geeignet sind. Siehe die
Herstellerangaben.
Nach der Auswahl bleibt diese
Funktion auch für die folgenden
Spülprogramme aktiv.
Bei der Anwahl dieser Funktion wird
der Zufluss von Klarspülmittel und
Salz von den betreffenden Behältern
automatisch gesperrt; die
Kontrollleuchte für Salz ist ebenfalls
deaktiviert.
Bei der “Funktion Multi-tab“ kann sich
die Dauer der Spülprogramme
ändern.
Wählen Sie vor dem Start eines
Spülprogramms die “Funktion Multitab”.
Nach dem Programmstart kann die
“Funktion Multi-tab” NICHT mehr
geändert werden.
Wenn Sie die “Funktion Multi-tab”
aufheben möchten, müssen Sie
zunächst das Programm löschen und
dann die “Funktion Multi-tab”
abschalten.
Ein-/Abschalten der Funktion Multitab
Drücken Sie gleichzeitig die beiden
Multi-Tab-Tasten (Funktionstasten D
und E) bis die Anzeigeleuchte der
“Multi-tab” Funktion aufleuchtet.
Das zeigt an, dass die Funktion aktiv
ist.
Drücken Sie zum Ausschalten der
Funktion dieselben Tasten, bis die
Kontrolllampe der “Multi-tab” Funktion
erlischt.
Sollte das Geschirr nicht trocken
genug sein, empfehlen wir
Folgendes:
1. Füllen Sie den Klarspüldosierer mit
Klarspülmittel auf.
2. Schalten Sie den Klarspüldosierer
ein.
3. Bringen Sie den Klarspüldosierer in
Stellung 2.
● Das Ein-/Abschalten des
Klarspüldosierers ist nur bei
eingeschalteter “Funktion Multi-tab”
möglich.
Ein-/Abschalten der
Klarspülmitteldosierung
1. Drücken Sie die Ein- /Aus-Taste.
Der Geschirrspüler muss sich im
Einstellmodus befinden.
2. Drücken Sie gleichzeitig die beiden
Funktionstasten B und C, bis die
Anzeigelämpchen aller
Funktionstasten A, B, und C zu
blinken beginnen.
117982 14/0de
9-08-2007
11:38
Pagina 24
24 electrolux Tägliche Benutzung
3. Funktionstaste B drücken. Jetzt
erlöschen die Anzeigeleuchten der
Funktionstasten A und C, während
die Anzeigeleuchte der
Funktionstaste B weiter blinkt.
4. Drücken Sie, um die
Klarspülmitteldosierung zu
aktivieren, nochmals die
Funktionstaste B, die
Kontrollleuchte Programmende
leuchtet auf und zeigt damit an,
dass die Klarspülmitteldosierung
aktiv ist.
5. Schalten Sie mit der Ein-/AusTaste den Geschirrspüler aus, um
die ausgewählten Optionen zu
speichern.
6. Befolgen Sie zum Abschalten der
Klarspülmitteldosierung die
vorangehenden Anweisungen, bis
die Kontrollleuchte
Programmende erlischt.
Wenn Sie wieder zu normalen
Reinigungsmitteln zurückkehren
möchten, vergessen Sie nicht:
1. Die “Funktion Multi-tab”
aufzuheben.
2. Den Klarspülmittel- und
Salzbehälter wieder zu füllen.
3. Die Wasserhärte auf die höchste
Härtestufe einzustellen und 1
normalen Spülgang ohne Geschirr
auszuführen.
4. Den Wasserenthärter
entsprechend der Wasserhärte
Ihres Gebietes einstellen.
5. Die Klarspülmitteldosierung
einzustellen.
117982 14/0de
9-08-2007
11:38
Pagina 25
Tägliche Benutzung electrolux 25
Wählen und starten Sie ein
Spülprogramm
Wählen Sie das Spülprogramm und
die Startvorwahl bei etwas
geöffneter Tür. Das Programm oder
der Ablauf der Startvorwahl setzen
erst nach dem Schließen der Tür
ein. Bis dahin kann die getroffene
Auswahl geändert werden.
1. Kontrollieren Sie, dass die Körbe
richtig beladen sind und dass die
Sprüharme beim Drehen nicht
behindert werden.
2. Vergewissern Sie sich, dass der
Wasserhahn geöffnet ist
3. Drücken Sie die Ein- /Aus-Taste.
Der Geschirrspüler muss sich im
Einstellmodus befinden.
4. Drücken Sie die Taste des
gewünschten Programms (siehe
die Tabelle “Spülprogramme”).
Die Kontrolllampe des gewählten
Programms leuchtet auf.
Im Digital-Display erscheinen 3
horizontale Linien.
Schließen Sie die Tür des
Geschirrspülers. Das Programm
startet automatisch.
Im Digital-Display erscheint nur 1
horizontale Linie. Diese ist
während des gesamten
Programms zu sehen.
Einstellen und Starten des
Programms mit Zeitvorwahl
1. Drücken Sie nach der Auswahl des
Spülprogramms die
Zeitvorwahltaste, bis die
gewünschte Anzahl der Stunden
bis zum Programmbeginn im
Digital-Display erscheint.
Sie können eine Startverzögerung
von 1 bis 9 Stunden wählen.
2. Schließen Sie die Tür des
Geschirrspülers. Der Ablauf der
Zeitvorwahl beginnt automatisch.
Die Zahl auf dem Display blinkt
nicht mehr, sondern leuchtet
kontinuierlich.
3. Beim Ablauf der Zeitvorwahl wird in
Schritten von jeweils 1 Stunde
heruntergezählt.
4. Das Öffnen der Tür ändert oder
unterbricht den Ablauf der
Zeitvorwahl. Schließen Sie die Tür
des Geschirrspülers. Das
Programm wird an dem Punkt
fortgesetzt, an dem es
unterbrochen wurde.
5. Wenn die angegebene Zeit für die
Startverzögerung verstrichen ist,
beginnt das Spülprogramm
automatisch.
Nach dem Starten des
Spülprogramms erscheint am unteren
Rand des Geschirrspülers (unter
seiner Tür) ein punktförmiges
optisches Signal, die
Programmlaufanzeige.
Dieses Signal leuchtet während der
gesamten Dauer des Spülprogramms.
Wenn der Geschirrspüler höher mit
einer bündig angebrachten Schranktür
installiert wurde, ist die
Programmlaufanzeige nicht sichtbar.
117982 14/0de
9-08-2007
11:38
Pagina 26
26 electrolux Tägliche Benutzung
●
Unterbrechen oder löschen Sie ein
laufendes Spülprogramm NUR,
wenn es absolut notwendig ist.
Achtung! Beim Öffnen der Tür kann
heißer Dampf entweichen. Öffnen
Sie die Tür vorsichtig.
Abbrechen eines laufenden
Spülprogramms oder einer
laufenden Zeitvorwahl
●
●
●
Drücken Sie gleichzeitig die beiden
Tasten Abbrechen (Cancel)
(Funktionstasten B und C), bis die
Kontrolllampen aller
Programmwahltasten aufleuchten
und im Digital-Display 3 horizontale
Linien erscheinen.
Wenn Sie die Zeitvorwahl löschen,
wird auch das eingestellte
Spülprogramm gelöscht. In diesem
Fall müssen Sie erneut ein
Spülprogramm einstellen.
Soll ein neues Spülprogramm
gewählt werden, kontrollieren Sie,
ob der Reinigungsmittelbehälter
gefüllt ist.
Unterbrechen eines laufenden
Spülprogramms:
● Öffnen Sie die Tür; das Programm
hält an. Schließen Sie die Tür;
Das Programm wird an dem Punkt
fortgesetzt, an dem es
unterbrochen wurde.
Ende des Spülprogramms
● Der Geschirrspüler stoppt
automatisch und es ertönt ein
akustisches Signal, das das Ende
des Spülprogramms angibt.
Nach dem Ende des
Spülprogramms erlischt die
Programmlaufanzeige am unteren
Rand des Geschirrspülers (unter
seiner Tür).
1. Öffnen Sie die Tür des
Geschirrspüler einen Spaltbreit und
warten Sie einige Minuten, bevor
Sie das Geschirr entnehmen; auf
diese Weise kühlt das Geschirr ab
und wird die Trockenwirkung
verbessert.
●
●
●
Das Anzeigelämpchen für
Programmende leuchtet auf.
Das Anzeigelämpchen für das
gerade abgelaufene Programm
leuchtet weiterhin.
Das Digital-Display schaltet sich
aus.
2. Schalten Sie mit der Ein-/AusTaste den Geschirrspüler aus.
Entladen des Geschirrspülers
● Heißes Geschirr ist
stoßempfindlich. Lassen Sie daher
das Geschirr abkühlen, bevor Sie
es aus dem Gerät entnehmen.
● Entladen Sie zuerst den Unter- und
dann den Oberkorb; dadurch wird
vermieden, dass Wasser von dem
Oberkorb auf das Geschirr im
Unterkorb tropft.
● Auf den Wänden und der Tür des
Geschirrspülers kann sich
Kondenswasser absetzen, da sich
Edelstahl schneller als Geschirr
abkühlt.
Nach dem Ende des Spülprogramms
sollten Sie den Netzstecker des
Gerätes ziehen und den
Wasserhahn schließen.
117982 14/0de
9-08-2007
11:38
Pagina 27
Spülprogramme Electrolux 27
Spülprogramme
Programm
Intensiv
Grad der
Verschmutzung
Art der
Beladung
Stark
verschmutzt
Geschirr,
Besteck, Töpfe
und Pfannen
Vorspülen
Hauptwäsche bis zu 70°C
2 Zwischenklarspülgäng
Nachspülen
Trocknen
Beliebig
Geschirr,
Besteck,
Töpfe und
Pfannen
Vorspülen
Hauptwäsche bis zu 50°C
oder 65°C
1 oder 2
Zwischenklarspülgänge
Nachspülen
Trocknen
Normal oder
leicht
verschmutzt
Geschirr und
Besteck
Hauptwäsche bis zu 60°C
Nachspülen
Normal
verschmutzt
Geschirr und
Besteck
Vorspülen
Hauptwäsche bis zu 50°C
1 Zwischenklarspülgang
Nachspülen
Trocknen
Normal
verschmutzt
Empfindliches
Geschirr und
Gläser
Hauptwäsche bis zu 45°C
1 Zwischenklarspülgang
Nachspülen
Trocknen
(1)
Schnellspülgang
(2)
(3)
Glas
Hinweise zu den Spülprogrammen
(1) Während des automatischen
Spülprogramms “Auto” wird der
Verschmutzungsgrad des Geschirrs
durch den Grad der Wassertrübung
bestimmt.
Programmdauer, Wasser- und
Stromverbrauch sind unterschiedlich,
je nachdem, ob der Geschirrspüler
ganz oder teilweise beladen ist und ob
das Geschirr nur leicht oder stärker
verschmutzt ist. Die Wassertemperatur
wird automatisch auf 50°C bis 65°C
eingestellt.
Programmbeschreibung
(2) Ideal, wenn der Geschirrspüler nur
teilweise beladen ist. Dies ist das
perfekte tägliche Spülprogramm für
eine 4-köpfige Familie, die lediglich
das Frühstücks- und
Abendessensgeschirr samt Besteck
spülen möchte.
(3) Testprogramm für Prüfinstitute.
117982 14/0de
9-08-2007
11:38
Pagina 28
28 electrolux Spülprogramme
Verbrauchswerte
Programm
Programmdauer Energieverbrauch
(in Minuten)
(in kWh)
Wasserverbrauch
(in Litern)
Intensiv
105 - 115
1,6 - 1,8
19 - 21
Auto
85 - 110
0,8 - 1,4
11 - 21
30
0,8
8
160 - 170
0,8 - 0,9
12 - 13
65 - 75
0,6 - 0,7
11 - 13
Schnellspülgang
Eco
(Testprogramm für
Prüfinstitute)
Glas
Die Verbrauchsdaten sind Richtwerte,
die von dem Druck und der
Temperatur des Wassers, den
Schwankungen der Stromversorgung
und der Geschirrmenge abhängen.
117982 14/0de
9-08-2007
11:38
Pagina 29
Reinigung und Pflege electrolux 29
Reinigung und Pflege
Filterreinigung
Die Filter müssen regelmäßig
kontrolliert und gereinigt werden.
Schmutzige Filter beeinträchtigen das
Spülergebnis.
4. Fassen Sie den Grobfilter (A) am
Handgriff und ziehen Sie ihn aus
dem Mikrofilter (B).
5. Reinigen Sie alle Filter sorgfältig
unter fließendem Wasser.
6. Nehmen Sie das Filtersieb aus
dem Spülraumboden und reinigen
Sie beide Seiten sorgfältig.
Vergewissern Sie sich vor dem
Reinigen der Filter, dass die
Maschine ausgeschaltet.
1. Öffnen Sie die Tür, entfernen Sie
den Unterkorb.
2. Das Filtersystem des
Geschirrspülers umfasst einen
Grobfilter (A), einen Mikrofilter (B)
und ein Filtersieb. Entriegeln Sie das
Filtersystem mit dem Griff des
Mikrofilters und ziehen Sie das
Filtersystem heraus.
7. Setzen Sie das Filtersieb wieder in
den Spülraumboden ein und
vergewissern Sie sich, dass es fest
sitzt.
8. Setzen Sie den Grobfilter (A) in
den Mikrofilter (B) ein und drücken
Sie die beiden Teile zusammen.
3. Drehen Sie den Griff um 1/4
Drehung nach links und ziehen Sie
den Filter heraus.
9. Das Filtersystem einsetzen und
durch Drehen des Griffs nach
rechts bis zum Anschlag
verriegeln. Achten Sie darauf, dass
das Filtersieb nicht über den
Spülraumboden hervorragt.
Benutzen Sie den Geschirrspüler NIE
ohne Filter. Falsch eingesetzte Filter
führen zu schlechten Spülergebnissen
und können das Gerät beschädigen.
117982 14/0de
9-08-2007
11:38
Pagina 30
30 electrolux Reinigung und Pflege
Versuchen Sie NIE, die Sprüharme
auszubauen
Eventuell durch Schmutz verstopfte
Löcher der Sprüharme mit einem
Partystick reinigen.
Reinigung der Außenseiten
Reinigen Sie die Außenseiten und die
Bedienblende des Gerätes mit einem
weichen feuchten Tuch. Benutzen Sie
bei Bedarf nur neutrale
Reinigungsmittel. Benutzen Sie keine
Scheuermittel, Metallschwämmchen
oder Lösungsmittel (Azeton,
Trichloräthylen usw.).
Reinigung des Geräteinneren
Reinigen Sie die Gummidichtungen
der Türen und des Reinigungsmittelund Klarspülmittelbehälters
regelmäßig mit einem feuchten Tuch.
Vierteljährlich sollten Sie das
Waschprogramm für stark
verschmutztes Geschirr ohne
Geschirr, aber mit Verwendung von
Spülmitteln ausführen.
Längerer Gerätestillstand
Vor einem längerem Stillstand des
Geschirrspülers sollten Sie folgende
Vorsichtsmaßnahmen ergreifen:
1. Ziehen Sie den Netzstecker und
schließen Sie den Wasserhahn.
2. Öffnen Sie die Tür einen Spaltbreit,
um dem Entstehen unangenehmer
Gerüche vorzubeugen.
3. Reinigen Sie das Geräteinnere.
Frostschutzmaßnahmen
Stellen Sie den Geschirrspüler nicht in
einem Raum auf, in dem die
Temperatur unter 0°C absinkt. Sollte
dies nicht vermeidbar sein, die
Maschine entleeren, die Gerätetür
schließen, den Wasserzulaufschlauch
entfernen und entleeren.
Transport des Gerätes
Halten Sie sich bei einem Transport
des Gerätes (Umzug usw.) an
folgende Anweisungen:
1. Den Netzstecker ziehen.
2. Den Wasserhahn schließen.
3. Den Wasserzulauf- und den
Ablaufschlauch abnehmen.
4. Ziehen Sie das Gerät zusammen
mit den Schläuchen heraus.
Lassen Sie das Gerät beim Transport
nicht umkippen.
117982 14/0de
9-08-2007
11:38
Pagina 31
Störung, was tun? electrolux 31
Störung, was tun?
Der Geschirrspüler startet nicht oder hält während des Betriebs an.
Einige Störungen sind durch nachlässige Instandhaltung oder Versehen bedingt
und können mithilfe der in der folgenden Tabelle beschriebenen Maßnahmen
ohne Hilfe des Kundendienstes behoben werden.
Schalten Sie den Geschirrspüler aus und führen Sie folgende Kontrollen durch.
Fehlercode und Störung
●
akustische Signalabfolge
●
Programmlaufanzeige blinkt
●
1 Blitz der Kontrollleuchte
“Programmende”
Der Geschirrspüler füllt kein Wasser
●
akustische Signalabfolge
●
Programmlaufanzeige blinkt
●
2 Blitze der Kontrollleuchte
“Programmende”
Mögliche Ursachen und Abhilfe
●
Wasserhahn blockiert oder durch
Kalkablagerungen verstopft.
Den Wasserhahn reinigen.
●
Wasserhahn geschlossen.
Wasserhahn aufdrehen.
●
Der Filter (soweit vorhanden) in der
Schlauchverschraubung des
Wasserzulaufs ist verstopft.
Den Filter in der Schlauchverschraubung
reinigen.
●
Der Wasserzulaufschlauch ist nicht
richtig verlegt oder ist gequetscht.
Den Anschluss des Ablaufschlauchs
kontrollieren.
●
Der Siphon ist verstopft.
Den Siphon reinigen.
●
Der Wasserzulaufschlauch ist nicht
richtig verlegt oder ist gequetscht.
Den Anschluss des Ablaufschlauchs
kontrollieren.
●
Schließen Sie den Wasserhahn und
wenden Sie sich an den lokalen
Kundendienst.
Der Geschirrspüler pumpt nicht ab
●
akustische Signalabfolge
●
Programmlaufanzeige blinkt
●
3 Blitze der Kontrollleuchte
“Programmende”
Aquasafe-Einrichtung ist ausgelöst
Wenn der Geschirrspüler höher mit
einer bündig angebrachten Schranktür
installiert wurde, ist die
Programmlaufanzeige nicht sichtbar.
117982 14/0de
9-08-2007
11:38
Pagina 32
32 electrolux Störung, was tun?
Störung
Das Programm startet nicht
Schalten Sie nach diesen Kontrollen
den Geschirrspüler ein.
Das Programm wird an dem Punkt
fortgesetzt, an dem es unterbrochen
wurde.
Wenden Sie sich an den
Kundendienst, wenn die Störung
fortbesteht oder erneut auftritt.
Sollten Fehler auftreten, die nicht in
der o. a. Tabelle behandelt werden,
rufen Sie bitte den Kundendienst.
Wenden Sie sich bitte an den
Kundendienst und machen Sie
folgende Angaben: Modell (Mod.),
Produktnummer (PNC) und
Seriennummer (S.N.).
Diese Daten sind aus dem
Typenschild auf der Seite der
Geschirrspülertür ersichtlich.
Notieren Sie diese Nummern hier, um
sie stets bei Bedarf zur Hand zu
haben:
Mod. :. . . . . . . . . . . . . . . . . . . . . . . . .
PNC : . . . . . . . . . . . . . . . . . . . . . . . . .
S.N. : . . . . . . . . . . . . . . . . . . . . . . . . .
Mögliche Ursachen und Abhilfe
●
Tür des Geschirrspülers nicht richtig
geschlossen.
Die Tür schließen.
●
Netzstecker nicht eingesteckt.
Netzstecker einstecken.
●
Die Sicherung der Hausinstallation ist
durchgebrannt.
Sicherung ersetzen.
●
Startvorwahl eingestellt.
Löschen Sie die Startvorwahl, wenn das
Geschirr sofort gewaschen werden soll.
117982 14/0de
9-08-2007
11:38
Pagina 33
Störung, was tun? electrolux 33
Das Spülergebnis ist nicht zufriedenstellend
Das Geschirr ist nicht
sauber
●
Wahl eines falschen Spülprogramms.
Geschirr falsch geladen, so dass das Spülwasser nicht
alle Teile des Geschirrs erreicht hat. Die Körbe dürfen
nicht überladen werden.
● Falsche Beladung behindert die Drehung der
Sprüharme.
● Die Filter im Spülraumboden sind verstopft oder falsch
eingesetzt.
● Zu hohe oder zu geringe Reinigungsmitteldosierung.
●
●
Bei Kalkbelägen auf dem Geschirr: der Salzbehälter ist
leer oder falsche Einstellung des Wasserenthärters.
●
Ablaufschlauch falsch verlegt.
●
Verschlusskappe des Salzbehälters nicht richtig
geschlossen.
Das Geschirr ist nass
und glanzlos
●
Es wurde kein Klarspülmittel verwendet.
●
Behälter des Klarspülmittels ist leer.
Schlieren, Streifen,
milchige Flecken oder
blauschimmernder
Belag auf Gläsern und
Geschirr
●
Klarspülmitteldosierung reduzieren.
Eingetrocknete
Wassertropfen auf
Gläsern und Geschirr
●
Klarspülmitteldosierung erhöhen.
Die Ursache kann beim Reinigungsmittel liegen. Wenden
Sie sich an den Kundendienst des Herstellers.
●
Wenn die Störungen nach diesen
Kontrollen fortbestehen, wenden
Sie sich an den Kundendienst.
117982 14/0de
9-08-2007
11:38
Pagina 34
34 electrolux Technische Daten
Technische Daten
Abmessungen
Breite
44,6 cm
Höhe
81,8 - 87,8 cm
Tiefe
55,5 cm
Anschlussspannung Gesamtleistung Sicherung
Die Daten der elektrischen Anschlusswerte
finden sich auf dem Typenschild auf der
Geschirrspülertür
Wasserdruck
Mindestdruck
Höchstdruck
Fassungsvermögen
Gewicht
Änderungen vorbehalten
0,5 bar (0,05 MPa)
8 bar (0,8 MPa)
9 Maßgedecke
33 kg
117982 14/0de
9-08-2007
11:38
Pagina 35
Hinweise für Prüfinstitute electrolux 35
Hinweise für Prüfinstitute
Die Prüfung nach EN 60704 muss bei
voller Beladung mit dem Testprogramm
(siehe Tabelle "Verbrauchswerte")
durchgeführt werden.
Die Prüfung nach EN 50242 muss mit
vollem Salz- und Klarspülmittelbehälter
und mit dem Testprogramm (siehe
“Verbrauchswerte”) durchgeführt
werden.
Volle Beladung: 9 Maßgedecke
Reinigungsmitteldosierung:
5 g + 20 g (Typ B)
Klarspülmitteleinstellung:
Position 4 (Typ III)
Anordnung des
Oberkorbs ohne die
kleine runde Schüssel
und die Salatschüssel
Anordnung des
Oberkorbs mit der
kleinen runden Schüssel
und der Salatschüssel
Anordnung des
Besteckkorbs
Tassenablagen: Position A
Anordnung des
Unterkorbs
117982 14/0de
9-08-2007
11:38
Pagina 36
36 electrolux Installation
Installation
Der elektrische Anschluss des
Gerätes und alle sonstigen
Installationsarbeiten dürfen nur von
qualifizierten Elektrikern und
Installateuren ausgeführt werden.
Entfernen Sie vor dem Aufstellen der
Maschine das gesamte
Verpackungsmaterial.
Das Gerät möglichst in der Nähe
eines Wasserhahns und eines
Wasserablaufs aufstellen.
Der Geschirrspüler ist für
Untertischaufstellung unter einer
Arbeitsplatte bestimmt.
Achtung! Halten Sie sich für den
Einbau des Geschirrspülers und der
Anbauplatte strikt an die Anweisungen
auf der beiliegenden Schablone.
Es sind keine Lüftungsöffnungen für
den Geschirrspüler erforderlich,
sondern nur Durchführungen für den
Wasserzulauf- und den
Ablaufschlauch und das Netzkabel.
Der Geschirrspüler ist mit
höhenverstellbaren Füßen
ausgestattet.
Bei allen Arbeiten, die den Zugang zu
den inneren Bauteilen erfordern, muss
zuvor der Netzstecker gezogen
werden.
Stellen Sie vor dem Einbau des
Geschirrspülers in das Möbel sicher,
dass der Wasser-, der Ablaufschlauch
und das Netzkabel weder geknickt
noch gequetscht werden.
Fixieren des Geschirrspülers
Der Geschirrspüler muss gegen
unbeabsichtigtes Neigen geschützt
werden.
Aus diesem Grund ist sicherzustellen,
dass die Arbeitsplatte, unter die der
Geschirrspüler eingeschoben wird,
ordnungsgemäß und sicher (an
benachbarten Küchenschränken/möbeln usw.) befestigt ist.
Ausrichten
Korrektes Ausrichten ist die
Voraussetzung dafür, dass die Tür
wasserdicht schließt.
Bei richtiger Ausrichtung darf die Tür
beim Öffnen auf keiner Seite des
Möbels anstoßen.
Die Geräteausrichtung ggf. durch
Anziehen oder Lockern der Stellfüße
nachstellen.
117982 14/0de
9-08-2007
11:38
Pagina 37
Installation electrolux 37
Wasseranschluss
Der Geschirrspüler kann sowohl mit
Warm- (max. 60°) wie auch mit
Kaltwasser gespeist werden. Die
Kaltwasserversorgung ist jedoch in
jedem Fall vorzuziehen.
Warmwasserversorgung ist bei sehr
schmutzigem Geschirr nicht immer
wirksam, da dabei das Spülprogramm
stark gekürzt wird.
Die Kopplungsmutter des
Wasserschlauchs des Geschirrspülers
ist für ein Rohrgewinde 3/4” ausgelegt
oder für spezielle Schnellkupplungen
wie zum Beispiel Press-block.
Der Wasserdruck muss innerhalb des
Bereichs der in den “Technischen
Daten” aufgeführten Werten liegen. Ihr
Wasserwerk kann Sie über die
durchschnittlichen Druckwerte in
Ihrem Gebiet informieren.
Der Wasserzulaufschlauch darf beim
Anschluss nicht geknickt, gequetscht
oder verdreht werden.
Der Zulauf- und Ablaufschlauch
können nach rechts oder links verlegt
werden, um die Installation mit
Klemmmuttern zu erleichtern.
Die Klemmmutter muss zur
Vermeidung von Lecks richtig
angebracht werden.
(Achtung! NICHT alle
Geschirrspülermodelle werden mit
Zulauf- und Ablaufschläuchen mit
Klemmmutter geliefert. In diesem Fall
ist die genannte Verlegung nicht
möglich).
Falls der Geschirrspüler mit neuen
oder lange Zeit nicht benutzten
Schläuchen angeschlossen wird, vor
dem Anschluss des Zulaufschlauchs
einige Minuten lang Wasser durch
denselben fließen lassen.
BENUTZEN Sie KEINE
Anschlussschläuche, die zuvor bei
anderen Geräten eingesetzt worden
sind.
Das Gerät ist mit einer
Sicherheitsvorrichtung versehen, die
verhindert, dass das im
Geschirrspüler verwendete Wasser in
das Trinkwassersystem zurücklaufen
kann. Das Gerät entspricht den
gültigen Vorschriften für
Installationsarbeiten.
117982 14/0de
9-08-2007
11:38
Pagina 38
38 electrolux Installation
Wasserschlauch mit
Sicherheitsventil
Nach dem Anschluss des
doppelwandigen Wasserschlauchs
befindet sich das Sicherheitsventil in
der Nähe des Wasserhahns. Der
Wasserschlauch steht daher nur
während der Versorgung des
Geschirrspülers unter Druck. Sobald
der Wasserschlauch zu lecken beginnt,
unterbricht das Sicherheitsventil die
Wasserversorgung.
Berücksichtigen Sie bei der
Verlegung des Wasserschlauchs:
- Das Elektrokabel des
Sicherheitsventils befindet sich in
dem doppelwandigen
Wasserschlauch. Den
Wasserschlauch oder das
Sicherheitsventil nicht in Wasser
tauchen.
- Ziehen Sie sofort den Netzstecker,
wenn der Wasserschlauch oder
das Sicherheitsventil beschädigt
ist.
- Ein Wasserschlauch mit
Sicherheitsventil darf nur von dem
Kundendienst ersetzt werden.
Warnung!
Stromschlaggefahr
117982 14/0de
9-08-2007
11:38
Pagina 39
Installation electrolux 39
Anschluss des Ablaufschlauchs
Das Ende des Ablaufschlauchs kann
wie folgt angeschlossen werden:
1. An einen Siphon; dabei den
Schlauch an der Unterseite der
Arbeitsplatte befestigen. Dadurch
wird verhindert, dass Abwasser
aus dem Siphon in das Gerät
zurückfließen kann.
2. An ein Standrohr mit
Entlüfftungsöffnung und
Innendurchmesser von mindestens
4 cm.
Der Abwasseranschluss muss sich in
einer Höhe von mindestens 30 cm
und maximal von 100 cm vom Boden
des Geschirrspülers befinden.
Der Ablaufschlauch kann nach rechts
oder links verlegt werden.
Stellen Sie sicher, dass der
Ablaufschlauch nicht geknickt oder
gequetscht wird, da das den
Wasserablauf behindern kann.
Der Spülbeckenstöpsel darf während
des Abpumpens des Gerätes nicht
eingesetzt sein, da dadurch das
Wasser wieder in die Maschine
gesaugt werden kann.
Bei Verwendung eines
Verlängerungsschlauchs darf dessen
Länge maximal 2 Meter betragen;
der Innendurchmesser des
Verlängerungsschlauchs darf nicht
kleiner als der des Ablaufschlauchs
sein.
Ebenso darf der Innendurchmesser
der Verbindungen für den Anschluss
an den Ablauf nicht kleiner sein als
der Durchmesser des eingesetzten
Schlauchs.
Wenn der Ablaufschlauch an einen
Siphon angeschlossen wird, muss
die gesamte Kunststoffmembran
(A) entfernt werden. Wird die
Membran nicht entfernt , kann der
Ablaufschlauch im Laufe der Zeit
durch eventuelle Ablagerungen von
Speiseresten im Siphon verstopft
werden.
Unsere Geräte verfügen über eine
Sicherheitseinrichtung, die den
Rückfluss von Schmutzwasser in die
Maschine verhindert.
Falls der Siphon Ihrer Spüle mit einem
“Rückschlagventil” ausgestattet ist,
kann dadurch der Ablauf Ihres
Geschirrspülers beeinträchtigt
werden. Sie sollten das Ventil daher
entfernen.
117982 14/0de
9-08-2007
11:38
Pagina 40
40 electrolux Installation
Elektrischer Anschluss
Die Sicherheitsbestimmungen
schreiben die Erdung des Gerätes
verbindlich vor.
Kontrollieren Sie vor der ersten
Benutzung des Gerätes, dass die
Netzspannung und -frequenz mit
den auf dem Typenschild
angegebenen Anschlusswerten
übereinstimmen. Die Nennwerte der
Sicherung sind ebenfalls aus dem
Typenschild ersichtlich.
Benutzen Sie für den Netzstecker
immer eine berührungssichere
Steckdose.
Vielfachsteckdosen,
Steckverbinder und
Verlängerungskabel dürfen nicht
verwendet werden. Es besteht
Brandgefahr durch Überhitzung.
Lassen Sie ggf. die Steckdose
versetzen. Wenden Sie sich für
einen eventuellen Austausch des
Netzkabels an den Kundendienst.
Der Stecker muss auch nach der
Installation des Geschirrspülers
zugänglich sein.
Um das Netzkabel von der
Steckdose zu trennen, ziehen Sie
stets am Netzstecker, nicht am
Kabel.
Der Hersteller übernimmt keine
Haftung für Unfälle, die aus der
Missachtung dieser Vorschrift
entstehen sollten.
117982 14/0de
9-08-2007
11:38
Pagina 41
Umweltschutz electrolux 41
Umweltschutz
Verpackungsmaterial
Das Verpackungsmaterial ist
umweltfreundlich und recycelbar.
Kunststoffteile sind mit internationalen
Abkürzungen gekennzeichnet, wie z.
B. >PE<, >PS<, usw. Entsorgen Sie
das Verpackungsmaterial in den dafür
vorgesehenen Behältern der
städtischen Müllabfuhr.
Vor der Entsorgung von Altgeräten:
- Netzstecker ziehen.
- Das Netzkabel abtrennen und
entsorgen.
- Das Türschloss entfernen. Damit
verhindern Sie, dass spielende
Kinder sich einschließen und
gefährden können.
Altgeräte
Das Symbol
auf dem Produkt
oder seiner Verpackung weist darauf
hin, dass dieses Produkt nicht als
normaler Haushaltsabfall zu
behandeln ist, sondern an einem
Sammelpunkt für das Recycling von
elektrischen und elektronischen
Geräten abgegeben werden muss.
Durch Ihren Beitrag zum korrekten
Entsorgen dieses Produkts schützen
Sie die Umwelt und die Gesundheit
Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere
Informationen über das Recycling
dieses Produkts erhalten Sie von
Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das
Produkt gekauft haben.
117982 14/0de
9-08-2007
11:38
Pagina 42
42 electrolux
Notizen
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
..............................................................
117982 14/0de
9-08-2007
11:38
Pagina 43
117982 14/0de
9-08-2007
11:38
www.electrolux.com
www.juno-electrolux.de
117982140 - 00 - 072007
Pagina 44
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
