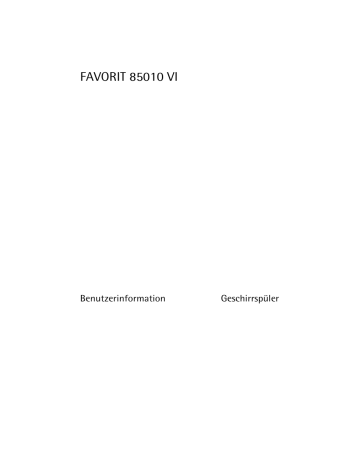

FAVORIT 85010 VI

Benutzerinformation Geschirrspüler

2

Verehrter Kunde!

Vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden haben.

Dieses Gerät bietet Ihnen eine perfekte Synthese aus funktionellem Design und wegweisender Spitzentechnologie.

Überzeugen Sie sich selbst von dem Entwicklungsvorsprung unserer Produkte, die bei Leistungsfähigkeit und Bedienung eine absolute Spitzenposition einnehmen.

Besonderer Wert wurde zudem auf so wichtige Aspekte wie Umweltfreundlichkeit und Energieersparnis gelegt, die integraler Bestandteil aller unserer Produkte sind.

Lesen Sie dieses Bedienhandbuch aufmerksam durch, um Ihr Gerät optimal und

über lange Zeit zuverlässig nutzen und alle Bedienvorgänge korrekt und Zeit sparend ausführen zu können. Bewahren Sie das Handbuch zur späteren

Bezugnahme an einem sicheren Ort auf und händigen Sie es im Verkaufsfall dem zukünftigen Besitzer aus.

Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.

In dieser Benutzerinformation werden folgende Symbole verwendet:

Wichtige Hinweise zur Sicherheit von Personen und Informationen zur Vermeidung von Geräteschäden

Allgemeine Hinweise und Ratschläge

Hinweise zum Umweltschutz

Inhalt

3

Inhalt

Gebrauchsanleitungen 5

Sicherheitshinweise

5

Bestimmungsgemäßer Gebrauch 5

Allgemeine Sicherheitshinweise 6

6

Produktbeschreibung

Bedienblende

7

8

Erste Benutzung 10

Einstellen des Wasserenthärters 11

Manuelle Einstellung

Elektronische Einstellung

12

12

Verwendung von Geschirrspülsalz 13

Verwendung von Klarspülmittel 14

Täglicher Gebrauch

15

Laden von Besteck und Geschirr 16

Höhenverstellung des Oberkorbs 22

Gebrauch von Spülmittel 23

Füllen Sie Reinigungsmittel ein 23

Funktion "Multi-tab" 24

Ein-/Abschalten der Funktion "Multi-tab" 25

Spülprogramme 26

Wählen und starten Sie ein Spülprogramm

27

4

Inhalt

Entladen des Geschirrspülers 29

Reinigung und Pflege 30

Filterreinigung

Reinigen der Sprüharme

Reinigung der Außenseiten

Reinigung des Geräteinneren

Längerer Gerätestillstand

Frostschutzmaßnahmen

Transport des Gerätes

30

31

31

31

32

32

32

Was tun, wenn ...

32

Technische Daten 35

Hinweise für Prüfinstitute

35

Installationsanweisungen 37

Aufstellung 37

Fixieren des Geschirrspülers

Ausrichten

37

37

Wasseranschluss

Wasserschlauch mit Sicherheitsventil 38

Anschluss des Ablaufschlauchs 39

Elektrischer Anschluss

41

Umweltschutz 41

Verpackungsmaterial 41

Sicherheitshinweise

5

Gebrauchsanleitungen

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der

Installation und dem Gebrauch des Gerätes die vorliegenden Sicherheitshinweise aufmerksam durch, einschließlich der Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät be nutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben

Sie die Bedienungsanleitungen gut auf, die bei einem Weiterverkauf des Gerätes dem neuen Besitzer zu übergeben sind, so dass jeder während der gesamten

Lebensdauer der Maschine über den Gebrauch und die Sicherheitseinrichtungen informiert ist.

Bestimmungsgemäßer Gebrauch

• Dieser Geschirrspüler ist nur zum Reinigen von spülmaschinenfestem Haus haltsgeschirr bestimmt.

• Keine Lösungsmittel in den Geschirrspüler geben. Es besteht Explosionsgefahr.

• Messer und andere spitze Gegenstände müssen mit der Spitze unten in den

Besteckkorb oder waagerecht in den oberen Korb gelegt werden.

• Nur für Geschirrspüler geeignete Produkte (Klarspül-, Reinigungsmittel und Salz) verwenden.

• Nicht die Tür während des Gerätebetriebs öffnen; es kann heißer Dampf aus treten.

• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.

• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn zu.

• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autori sierten Kundendienststellen und verlangen Sie stets Original -Ersatzteile.

• Versuchen Sie unter keinen Umständen, das Gerät selbst zu reparieren. Repara turen durch unerfahrene Personen können zu schwerwiegenden Fehlfunktionen und Verletzungen führen. Wenden Sie sich an den lokalen Kundendienst. Be stehen Sie immer auf Original-Ersatzteilen.

6

Sicherheitshinweise

Allgemeine Sicherheitshinweise

• Spülmittel für Geschirrspüler können Verbrennungen an Augen, Mund und Kehle verursachen. Sie können lebensgefährlich sein! Halten Sie sich immer an die

Sicherheitsanweisungen der Spülmittelhersteller.

• Das Wasser in Ihrem Geschirrspüler ist kein Trinkwasser. In der Maschine können immer Spülmittelrückstände vorhanden sein.

• Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Be- und Entladen immer geschlossen ist. So verhindern Sie, dass jemand über die offene Tür stol pern und sich verletzen kann.

• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherung

• Dieses Gerät ist nur für den Gebrauch durch Erwachsene bestimmt. Der Ge schirrspüler darf nicht von unbeaufsichtigten Kindern benutzt werden.

• Halten Sie das Verpackungsmaterial von Kindern fern. Erstickungsgefahr.

• Spülmittel außer Reichweite von Kindern aufbewahren.

• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Aufstellung

• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schadhaftes Gerät in Betrieb. Verständigen Sie Ihren Händler, wenn Ihr Ge schirrspüler beschädigt ist.

• Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.

• Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dürfen nur von qualifizierten Fachkräften ausgeführt werden.

• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merk malen oder dem Produkt selbst vorgenommen werden.

• Benutzen Sie den Geschirrspüler nie mit einem beschädigten Netzkabel oder einem defekten Wasserschlauch; oder wenn die Bedienblende, die Arbeitsfläche oder der Sockel defekt sind, so dass das Geräteinnere frei zugänglich ist. Wenden

Sie sich zur Vermeidung von Unfällen an den lokalen Kundendienst.

• Die Seiten des Geschirrspülers dürfen auf keinen Fall angebohrt werden, da da durch die hydraulischen und elektrischen Bauteile beschädigt werden können.

Produktbeschreibung

7

WARNUNG!

Halten Sie sich für den elektrischen und den Wasseranschluss strikt an die Anwei sungen der betreffenden Abschnitte.

Produktbeschreibung

1 Oberkorb

2 Einstellung der Wasserhärtestufe

3 Salzbehälter

4 Behälter für Reinigungsmittel

5 Dosiergerät für Klarspülmittel

6 Typenschild

7 Filter

8 Unterer Sprüharm

9 Oberer Sprüharm

8

Bedienblende

Die Innenbeleuchtung des Geschirrspülers wird automatisch beim Öffnen und

Schließen der Tür ein- und ausgeschaltet.

Die Innenbeleuchtung ist mit LED-Leuchten der KLASSE 1 in Anlehnung an die

Normen EN 60825-1: 1994 + A1: 2002 + A2: 2001 ausgerüstet.

Wenden Sie sich für einen eventuellen Austausch der Lampe an den Kundendienst.

Bedienblende

1 Digital-Display

2 Zeitvorwahl-Taste

3 Programmwahltasten

4 Kontrolllampen

5 Ein-/Aus-Taste

6 Funktionstasten

MULTITAB

Salz

Kontrolllampen

Zeigt an, ob die Funktion "Multi-tab" (siehe

"Funktion Multi-tab") ein- oder ausgeschaltet ist

Leuchtet auf, sobald Spezialsalz nachgefüllt werden muss.

1)

Bedienblende

9

Klarspüler

Kontrolllampen

Leuchtet auf, sobald Klarspülmittel nachgefüllt werden muss.

1)

1) Die Salz- und Klarspülmittel-Kontrolllampen leuchten nie während eines Spülprogramms auf, selbst wenn Salz oder Klarspülmittel nachgefüllt werden müssen.

Im Digital-Display wird Folgendes angezeigt:

• die Härtestufe, auf die der Wasserenthärter eingestellt ist,

• die ungefähre Restlaufzeit des laufenden Programms,

• das Ein-/Abschalten des Klarspüldosierers (

NUR

bei aktiver Funktion "Multi-tab"),

• das Ende des Spülprogramms (im Digital-Display erscheint eine Null),

• der Ablauf der Zeitvorwahl,

• Fehlercodes im Fall von Fehlfunktionen des Geschirrspülers,

• Ein-/Abschalten der Töne.

Funktionstasten

Mit diesen Tasten können folgende Funktionen eingestellt werden:

• Einstellung des Wasserenthärters,

• Abbrechen eines Spülprogramms oder einer laufenden Zeitvorwahl,

• Ein-/Abschalten der Funktion "Multi-tab"

• Ein-/Abschalten des Klarspüldosierers bei aktiver Funktion "Multi-tab",

• Ein-/Abschalten der Töne.

Einstellmodus

Das Gerät befindet sich im Einstellmodus, wenn

alle

Kontrolllampen der Pro grammtasten leuchten.

Denken Sie daran, dass der Geschirrspüler:

• beim Auswählen eines Spülprogramms

• bei der Einstellung des Wasserenthärters

• beim Aktivieren/Deaktivieren der Klarspüldosierung

• Ein-/Abschalten der Töne sich im Einstellmodus befinden

MUSS

.

10

Erste Benutzung

Wenn eine Programmkontrolllampe leuchtet, ist das zuletzt ausgeführte Programm noch eingestellt.

In diesem Fall muss das Programm gelöscht werden, um zum Einstellmodus zu rückzukehren.

Löschen eines eingestellten oder laufenden Spülprogramms

: Drücken Sie gleichzeitig die beiden Programmwahltasten über dem WortRESET, bis die Kon trolllampen aller Programmwahltasten aufleuchten. Das Programm ist gelöscht und das Gerät befindet sich wieder im Einstellmodus.

Töne

Töne verdeutlichen, welche der folgenden Funktionen der Geschirrspüler gerade ausführt:

• bei der Einstellung des Wasserenthärters

• Ende des Programms

• Auslösen eines Alarms aufgrund einer Fehlfunktion.

Werkseitige Einstellung: Töne eingeschaltet.

Mithilfe der Funktionstasten können Töne ausgeschaltet werden.

1. Drücken Sie die

Ein/Aus

-Taste. Das Gerät muss sich im

Einstellmodus

befin den.

2. Drücken Sie gleichzeitig die beiden Funktionstasten

B

und

C

, bis die Kontroll lampen der Funktionstasten

A

,

B

und

C

zu blinken beginnen.

3. Drücken Sie Funktionstaste

C

; jetzt erlöschen die Kontrolllampen der Tasten

A

und

B

, während die Kontrolllampe der Funktionstaste

C

weiter blinkt. Im

Digital-Display wird die aktuelle Einstellung angezeigt.

= Töne ausgeschaltet

= Töne eingeschaltet

4. Drücken Sie zum Wechseln der Einstellung erneut die Funktionstaste

C

: Im

Digital-Display wird jetzt die neue Einstellung angezeigt.

5. Zur Speicherung des Vorgangs schalten Sie den Geschirrspüler bitte aus.

Erste Benutzung

Vor der ersten Benutzung Ihres Geschirrspülers:

Einstellen des Wasserenthärters

11

• Vergewissern Sie sich, dass der elektrische und der Wasseranschluss den Instal lationsanweisungen entsprechen

• Entfernen Sie alles Verpackungsmaterial aus dem Geräteinneren

• Stellen Sie den Wasserenthärter ein

• Gießen Sie 1 Liter Wasser in den Salzbehälter und füllen Sie ihn dann mit Salz für Geschirrspüler

• Füllen Sie das Klarspüldosiergerät mit Klarspülmittel

Bei Verwendung von Reinigertabletten wie: "3 in 1", "4 in 1", "5 in 1" usw... wählen

Sie die Funktion "Multi-tab" (siehe "Die Funktion Multi-tab").

Einstellen des Wasserenthärters

Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zurückhält, die den Gerätebetrieb negativ und nachhaltig beeinträchtigen können.

Je höher der Mineral- und Salzgehalt ist, um so härter ist Ihr Wasser. Die

Wasserhärte wird in gleichwertigen Einheiten gemessen, Deutsche

Wasserhärtegrade (°dH), Französische Grade (°TH) und mmol/l (Millimol pro Liter internationale Einheit der Wasserhärte).

Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt wer den. Ihr lokales Wasserwerk kann Sie über die Härte Ihres Leitungswassers infor mieren.

°dH

51 - 70

43 - 50

37 - 42

29 - 36

23 - 28

19 - 22

15 - 18

11 - 14

Wasserhärte

°TH

91 - 125

76 - 90

65 - 75

51 - 64

40 - 50

33 - 39

26 - 32

19 - 25 mmol/l

9,1 - 12,5

7,6 - 8,9

6,5 - 7,5

5,1 - 6,4

4,0 - 5,0

3,3 - 3,9

2,6 - 3,2

1,9 - 2,5

2

2

2

1

1

Einstellung der

Wasserhärtestufe

Manuell

2

Elektronisch

Stufe 10

2

2

Stufe 9

Stufe 8

Stufe 7

Stufe 6

Stufe 5

Stufe 4

Stufe 3

Zusatz von

Salz

Ja

Ja

Ja

Ja

Ja

Ja

Ja

Ja

12

Einstellen des Wasserenthärters

°dH

4 - 10

< 4

Wasserhärte

°TH

7 - 18

< 7 mmol/l

0,7 - 1,8

< 0,7

Einstellung der

Wasserhärtestufe

Manuell

1

Elektronisch

Stufe 2

1 Stufe 1

Zusatz von

Salz

Ja

Nein

Der Wasserenthärter muss sowohl: manuell mit dem Härtebereichsschalter als auch elektronisch eingestellt werden.

Manuelle Einstellung

Der Wasserenthärter ist werkseitig auf Härtestufe 2 eingestellt.

1. Öffnen Sie die Tür des Geschirrspülers.

2. Entfernen Sie den Unterkorb aus dem

Geschirrspüler.

3. Stellen Sie den Härtebereichsschalter auf Härtestufe 1 oder 2 (siehe Tabelle).

4. Setzen Sie den unteren Korb wieder ein.

Elektronische Einstellung

Der Wasserenthärter ist werkseitig auf Stufe 5 eingestellt.

1. Drücken Sie die On/Off Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

2. Drücken Sie gleichzeitig die Tasten

B

und

C

so lange, bis die Kontrolllampen der

Tasten

A

,

B

und

C

zu blinken beginnen.

3. Drücken Sie Taste

A

; die Kontrolllampen der Tasten

B

und

C

erlöschen, während die Kontrolllampe der Taste

A

weiter blinkt. Im Digital-Display wird die aktuelle

Stufe angezeigt und eine Reihe aufeinander folgender Töne ertönt.

Beispiele:

Anzeige, 5 aufeinander folgende Töne, Pause, usw.... = Stufe 5

Anzeige, 10 aufeinander folgende akustische Signale, Pause, usw.... = Stufe

10

Verwendung von Geschirrspülsalz

13

4. Drücken Sie die Taste

A

, um die Härtestufe zu ändern. Mit jedem Druck auf die

Taste wechselt die Stufe. Die verfügbaren Stufen sind in der Tabelle aufgeführt.

Beispiele:

Ist die aktuelle Härtestufe 5, wird durch einmaliges Drücken von

Taste

A

Härtestufe 6 ausgewählt. Ist die aktuelle Härtestufe 10, wird durch einmaliges Drücken der Taste

A

Härtestufe 1 ausgewählt.

5. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausge wählten Optionen zu speichern.

Verwendung von Geschirrspülsalz

WARNUNG!

Verwenden Sie ausschließlich Spezialsalz für Geschirrspüler. Alle anderen Salzarten, die nicht eigens für Geschirrspüler bestimmt sind, insbesondere Speisesalz, führen zu Schäden des Wasserenthärters. Füllen Sie den Salzbehälter erst kurz vor dem

Start eines kompletten Spülprogramms. Das verhindert, dass verschüttetes Salz oder Salzwasser für längere Zeit auf dem Geräteboden bleibt und Korrosion ver ursacht.

Einfüllen:

1. Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die

Verschlusskappe des Salzbehälters nach links ab.

2. Gießen Sie 1 Liter Wasser in den Salzbehälter

(das ist nur vor der ersten

Benutzung erforderlich)

.

3. Füllen Sie den Behälter mithilfe des mitgelieferten Trichters mit Salz.

4. Die Verschlusskappe wieder anbrin gen und sicherstellen, dass kein Salz auf dem Gewinde oder der Dichtung vorhanden ist.

5. Schrauben Sie die Verschlusskappe nach rechts bis zum Anschlag zu. Ein

Klicken zeigt an, dass die Kappe fest verschlossen ist.

Seien Sie unbesorgt, wenn beim Einfüllen Wasser aus dem Salzbehälter ausfließt; das ist ganz normal.

14

Verwendung von Klarspülmittel

Die Salzkontrollleuchte kann noch 2-6 Stunden nach dem Nachfüllen von Salz leuchten, vorausgesetzt, der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz, das sich langsamer auflöst, kann dieser Vorgang länger dauern. Der Ge rätebetrieb wird dadurch nicht beeinträchtigt.

Verwendung von Klarspülmittel

WARNUNG!

Nur Marken-Klarspülmittel für Geschirrspülmaschinen verwenden.

Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspülmittel. Das Gerät kann dadurch beschädigt werden.

Klarspülmittel sind eine Garantie für ein perfektes Spülergebnis und flecken- und streifenfreies Trocknen.

Das Klarspülmittel wird automatischen beim letzten Spülgang zugesetzt.

1. Drücken Sie auf die

Entriegelungstaste (A), um den Behäl ter zu öffnen.

Täglicher Gebrauch

15

2. Füllen Sie das Klarspülmittel in den

Behälter. Der maximale Füllstand wird durch die Markierung "max" ange zeigt.

Das Dosiergerät fasst ca. 110 ml Klar spülmittel; die Menge reicht je nach der Dosiereinstellung für 16 bis 40

Spülzyklen.

3. Vergewissern Sie sich nach jedem Fül len, dass der Deckel geschlossen ist.

Wischen Sie verschüttetes Klarspülmittel sofort mit einem saugfähigen Tuch auf, um übermäßige Schaumbildung beim fol genden Spülzyklus zu vermeiden.

Einstellung der Klarspüldosierung

Stellen Sie je nach gewünschtem End- und Trockenergebnis die Klarspülmitteldo sierung mit dem 6-Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).

Die Dosierung ist werkseitig auf Stufe 4 eingestellt.

Erhöhen Sie die Dosierung, wenn auf dem Ge schirr nach dem Spülen Wassertropfen oder

Kalkflecken zurückbleiben.

Verringern Sie die Dosierung, wenn weißliche

Streifen auf dem Geschirr oder ein bläulicher

Überzug auf Gläsern und Messerklingen zu sehen sind.

Täglicher Gebrauch

• Kontrollieren Sie, ob der Geschirrspüler mit Salz oder Klarspülmittel aufgefüllt werden muss.

16

Laden von Besteck und Geschirr

• Laden Sie das Besteck und Geschirr in den Geschirrspüler.

• Füllen Sie Reinigungsmittel ein.

• Wählen Sie ein für Besteck und Geschirr geeignetes Spülprogramm.

• Starten Sie das Spülprogramm.

Laden von Besteck und Geschirr

Schwämme, Putzlappen und Gegenstände, die Wasser aufsaugen, dürfen nicht im

Geschirrspüler gewaschen werden.

• Vor dem Laden des Geschirrs:

– Speisereste und Abfall entfernen.

– Töpfe mit angebrannten Speiseresten einweichen

• Beachten Sie beim Laden des Geschirrs und Bestecks folgendes:

– Geschirr und Besteck dürfen nicht die Drehung der Sprüharme behindern.

– Hohlgefäße mit der Öffnung nach unten einlegen, so dass sich in den Behäl tern kein Wasser ansammeln kann.

– Geschirr und Besteckteile dürfen nicht ineinander liegen oder sich gegenseitig abdecken.

– Gläser dürfen sich zur Vermeidung von Bruchschäden nicht berühren.

– Kleine Gegenstände in den Besteckkorb legen.

• Kunststoffgeschirr und Töpfe mit Antihaftbeschichtung neigen dazu, Wasser tropfen zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als

Porzellan und Edelstahl.

• Leichte Gegenstände (Kunststoffschüsseln usw.) so in dem Oberkorb anordnen, dass sie nicht verrutschen können.

Laden von Besteck und Geschirr

17

Folgendes Geschirr und Besteck ist zum Waschen im Geschirrspüler ungeeignet: beschränkt geeignet:

• Besteck mit Holz-, Horn-, Porzellan- oder

Perlmuttgriffen.

• Nicht hitzebeständige Kunststoffteile.

• Älteres Besteck, dessen Klebeverbindungen temperaturempfindlich sind.

• Geklebte Geschirr- oder Besteckteile.

• Zinn- bzw. Kupfergegenstände.

• Bleikristallglas.

• Rostempfindliche Stahlteile.

• Frühstücksbrettchen.

• Gegenstände aus Kunstfasern.

• Waschen Sie Steingut nur dann im Geschirr spüler, wenn es vom Hersteller als geschirr spülerfest deklariert wird.

• Glasierte Muster können bei häufigem Wa schen ihren Glanz verlieren.

• Silber- und Aluminiumteile tendieren beim

Waschen zum Verfärben: Speisereste wie Ei weiß, Eigelb und Senf verfärben Silber und hinterlassen darauf oft Flecken. Entfernen Sie daher sofort Speisereste von Silberbesteck, wenn es nicht sofort nach dem Gebrauch ge waschen wird.

Öffnen Sie die Tür und ziehen Sie die Körbe zum Laden des Geschirrs heraus.

Unterkorb

Größeres und stark verschmutztes Geschirr im

Unterkorb einordnen.

18

Laden von Besteck und Geschirr

Der hintere Tellereinsatz kann zum Einordnen von Töpfen, Pfannen und Schüsseln umge klappt werden.

Besteckkorb

WARNUNG!

Messer mit langer Klinge in aufrechter Stellung stellen eine potentielle Gefahr dar.

Langes und/oder scharfes Besteck wie Tranchiermesser müssen waagerecht in den

Oberkorb gelegt werden. Seien Sie vorsichtig beim Laden oder Herausnehmen von scharfen Gegenständen wie Messern.

Damit alle in den Besteckkorb eingestellten Teile vom Wasser umspült werden können, beachten Sie bitte:

1. Stecken Sie das Besteckgitter auf den

Besteckkorb.

2. Gabeln und Löffel mit dem Griff nach unten in den Besteckkorb stellen.

Für größere Gegenstände wie

Schneebesen eine Hälfte des Besteck gittters entfernen.

Laden von Besteck und Geschirr

19

Der Besteckkorb ist herausnehmbar.

Bitte achten Sie darauf, stets beide Teile des zweiteiligen Griffs in die Hand zu nehmen, wenn Sie den Korb aus dem Geschirrspüler herausnehmen.

1. Stellen Sie den Besteckkorb auf einem

Tisch oder einer Arbeitsfläche ab.

2. Öffnen Sie den zweiteiligen Griff.

3. Entnehmen Sie das Besteck.

Biergläser und Champagnergläser

Bis zu vier Weizenbiergläser, Pilsgläser etc.

können in die Bierglashalter auf der linken

Seite im unteren Korb eingehängt werden.

Die Bierglashalter lassen sich bei Bedarf hoch klappen.

20

Laden von Besteck und Geschirr

Die Bierglashalter können durch 2 Tassenab lagen ersetzt werden, die gesondert mitgelie fert werden und auch als Champagnerglas halter dienen können.

1. Die Bierglashalter zum Herausneh men nach oben ziehen und leicht von unten auf die Haken drücken.

2. Die Tassenablagen an den horizonta len Leisten

A

oder

B

mit den Haken befestigen.

3. Die Tassenablagen lassen sich auf die gleiche Weise herausnehmen wie die

Bierglashalter.

4. Für normale Weizenbiergläser bringt man die Bierglashalter an der hori zontalen Leiste

A

an, und für deutlich kürzere Gläser an Leiste

B.

Die Leisten zum Anbringen der Bierglashalter oder Tassenablagen lassen sich bei Bedarf ent fernen.

1. Die Leisten mit den Dauem nach hinten drücken (siehe Abbildung).

2. Drücken Sie die Leisten wieder nach vorn, bis sie einrasten.

WARNUNG!

Achtung: Verletzungsgefahr: Die Leisten nicht mit der ganzen Hand anfassen; hal ten Sie Ihre Hand als Abstützung unter die

Leiste am unteren Korb.

Laden von Besteck und Geschirr

21

Oberkorb

Laden Sie kleineres, empfindliches Geschirr und lange, scharfe Besteckteile in den Ober korb.

• Stellen Sie das Geschirr so auf und unter die hochklappbaren Tassenablagen, dass sie sich nicht berühren und gut vom Wasser umspült werden können.

• Für größeres Geschirr können die Tasse nablagen nach oben umgeklappt wer den.

• Stellen oder hängen Sie Kelchgläser in die Schlitze der Tassenablagen.

22

Laden von Besteck und Geschirr

• Für langstielige Gläser die Glasauflage nach rechts umklappen, sonst nach links weggeklappt lassen.

• Die Stachelreihe auf der linken Seite des

Oberkorbs ist zweiteilig und lässt sich beiseite klappen.

Stachelreihe nicht beiseite geklappt:

Stellen Sie Gläser, große Tassen usw. in den Oberkorb.

Stachelreihe beiseite geklappt: mehr

Platz für Essteller.

Höhenverstellung des Oberkorbs

Mit angehobenem Oberkorb

Mit abgesenktem Oberkorb

Maximale Geschirrhöhe im:

Oberkorb

22 cm

24 cm

30 cm

29 cm

Unterkorb

Die Höhenverstellung des Oberkorbs ist auch bei beladenem Korb möglich.

Oberkorb anheben / absenken:

Gebrauch von Spülmittel

23

1. Den Korb ganz herausziehen.

2. Den Oberkorb am Griff halten, bis zum

Anschlag anheben und dann senk recht absenken.

Der Oberkorb rastet in der unteren oder oberen Position ein.

WARNUNG!

Schließen Sie nach dem Laden immer die

Tür des Geschirrspülers; eine offene Tür stellt stets eine Unfallgefahr dar.

Vergewissern Sie sich vor dem Schließen der Tür, dass die Sprüharme beim Drehen nicht durch Geschirr behindert werden.

Gebrauch von Spülmittel

Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspülmaschinen.

Befolgen Sie die Herstellerangaben für Dosierung und Aufbewahrung auf den

Packungen.

Die Verwendung der richtigen Dosierung der Reinigungsmittel trägt zum Schutz der Umwelt bei.

Füllen Sie Reinigungsmittel ein

1. Öffnen Sie den Deckel.

24

Funktion "Multi-tab"

2. Füllen Sie den Behälter für Reini gungsmittel (1) mit Reinigungsmittel.

Achten Sie auf die Dosiermarkierun gen:

20 = ca. 20 g Reinigungsmittel

30 = ca. 30 g Reinigungsmittel.

3. Bei Programmen mit Vorspülen zu sätzliches Spülmittel (5/10 g) in die

Vorspülkammer (2) füllen.

Das Reinigungsmittel wird in der

Vorspülphase verwendet.

4. Legen Sie Reinigertabletten in das

Fach (1)

5. Schließen Sie den Deckel und drücken

Sie denselben an, bis er einrastet.

Reinigertabletten

Reinigertabletten der verschiedenen Her steller lösen sich mit unterschiedlicher

Schnelligkeit auf. Einige Reinigertabletten erreichen aus diesem Grund nicht ihre volle Waschkraft bei kurzen Spülprogram men. Benutzen Sie daher bei Verwendung von Reinigertabletten längere Spülprogramme, um sicher zu sein, dass alle

Reinigungsmittelreste beseitigt werden.

Funktion "Multi-tab"

Dieser Geschirrspüler ist mit der Funktion "Multi-tab" ausgerüstet, die die Verwen dung von Kombi-Reinigungstabletten zum Geschirrspülen gestattet.

Bei diesen Produkten handelt es sich um Reinigungsmittel mit kombinierten Rei nigungs-, Klarspül- und Salzfunktionen. Je nach Art der verwendeten Tabletten ("3 in 1", "4 in 1", "5 in 1" usw.) können sie auch andere Zusätze enthalten.

Kontrollieren Sie, dass diese Reinigungstabletten für Ihre Wasserhärte geeignet sind. Siehe Herstellerangaben.

Diese Funktion kann bei allen Spülprogrammen angewählt werden. Bei der Anwahl dieser Funktion wird der Zufluss von Klarspülmitteln und Salz von den betreffenden

Funktion "Multi-tab"

25

Behältern automatisch gesperrt; die Kontrolllampen für Klarspülmittel und Salz sind ebenfalls deaktiviert.

Wählen Sie die Funktion "Multi-tab" vor dem Start des Spülprogramms.

Nach der Auswahl bleibt diese Funktion (die betreffende Kontrolllampe leuchtet) auch für die folgenden Spülprogramme aktiv.

Bei der Funktion "Multi-Tab" kann sich die Dauer der Spülprogramme ändern. In diesem Fall wird die Anzeige der Restlaufzeit des laufenden Programms im Digital-

Display automatisch aktualisiert.

Nach dem Programmstart kann die "Multi-tab-Funktion " NICHT mehr geändert werden. Wenn Sie die Funktion "Multi-tab" aufheben möchten, müssen Sie zu nächst das Programm löschen und dann die "Multi-Tab-Funktion" abschalten.

In diesem Fall müssen Sie ein Spülprogramm (und die gewünschten Optionen) neu einstellen.

Ein-/Abschalten der Funktion "Multi-tab"

Drücken Sie gleichzeitig die beiden Tasten "Multi-tab" (D und E), bis die

Kontrolllampe der Funktion "Multi-tab" aufleuchtet. Dies zeigt an, dass die Funktion aktiv ist.

Drücken Sie zum Ausschalten der Funktion dieselben Tasten, bis die Kontrolllampe der Funktion "Multi-tab" erlischt.

Sollte das Geschirr nicht trocken genug sein, empfehlen wir Folgendes:

1. Füllen Sie den Klarspüldosierer mit Klarspülmittel auf.

2. Schalten Sie den Klarspüldosierer ein.

3. Bringen Sie den Klarspüldosierer in Stellung 2.

• Das Ein-/Abschalten des Klarspüldosierers ist nur bei aktiver Funktion "Multi-

Tab" möglich.

Ein-/Abschalten der Klarspülmitteldosierung

1. Drücken Sie die EIN-/AUS-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

2. Drücken Sie gleichzeitig die Tasten

B

und

C

, bis die Kontrolllampen der Tasten

A

,

B

und

C

zu blinken beginnen.

3. Drücken Sie Taste

B

; die Kontrolllampen der Tasten

A

und

C

erlöschen, während die Kontrolllampe der Taste

B

weiter blinkt. Im Digital-Display wird die aktuelle

Einstellung angezeigt:

26

Spülprogramme

= Klarspüldosierer abgeschaltet.

= Klarspüldosierer eingeschaltet.

4. Drücken Sie zum Wechseln der Einstellung erneut Taste

B

. Im Digital-Display wird die neue Einstellung angezeigt.

5. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus, um die ausge wählten Optionen zu speichern.

Wenn Sie wieder zu normalen Reinigungsmitteln zurückkehren möchten, verges sen Sie nicht:

1. Die Funktion "Multi-tab" abzuschalten.

2. Den Klarspülmittel- und Salzbehälter wieder zu füllen.

3. Die Wasserhärte auf die höchste Härtestufe einzustellen und 1 normalen Spül gang ohne Geschirr auszuführen.

4. Die Wasserhärte entsprechend der Wasserhärte Ihres Gebietes einzustellen.

5. Einstellung der Klarspüldosierung.

Spülprogramme

Programm Grad der

Ver schmut zung

Art der Be ladung

Programmbeschreibung Verbrauchswerte

1)

INTENSIV

CARE 70°

AUTO

2)

30 MIN

3)

Stark ver schmutzt

-

Normal und stark ver schmutzt

Leicht ver schmutzt

Geschirr,

Besteck,

Töpfe und

Pfannen

Geschirr,

Besteck,

Töpfe und

Pfannen

Geschirr und Be steck

Wählen und starten Sie ein Spülprogramm

27

Programm Grad der

Ver schmut zung

Art der Be ladung

Programmbeschreibung Verbrauchswerte

1)

ECO 50°

4) Normal ver schmutzt

Geschirr und Be steck

Normal ver schmutzt

Empfindli ches Ge schirr und

Gläser

1) Die Verbrauchswerte sind Richtwerte, die von dem Druck und der Temperatur des Wassers, den Schwankungen der Stromversorgung und der Geschirrmenge abhängen.

2) Während des automatischen Spülprogramms wird der Verschmutzungsgrad des Geschirrs durch den Grad der

Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch sind unterschiedlich; je nachdem, ob der Geschirrspüler ganz oder teilweise beladen ist und ob das Geschirr nur leicht oder stärker verschmutzt ist.

Die Wassertemperatur wird automatisch auf 45 °C bis 70 °C eingestellt.

3) Ideal, wenn der Geschirrspüler nur teilweise beladen ist. Dies ist das perfekte tägliche Spülprogramm für eine

4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.

4) Testprogramm für Prüfinstitute.

Wählen und starten Sie ein Spülprogramm

Wählen Sie das Spülprogramm und die Zeitvorwahl bei etwas geöffneter

Tür. Der Programmstart oder der Ablauf der Zeitvorwahl setzen erst nach dem Schließen der Tür ein. Bis dahin kann die getroffene Auswahl geändert werden.

1. Kontrollieren Sie, dass die Körbe richtig beladen sind und die Sprüharme beim

Drehen nicht behindert werden.

2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist.

3. Drücken Sie die EIN-/AUS-Taste. Der Geschirrspüler muss sich im Einstellmodus befinden.

28

Wählen und starten Sie ein Spülprogramm

4. Drücken Sie die Taste des gewünschten Programms (siehe die Tabelle

"Spülprogramme"). Schließen Sie die Tür des Geschirrspülers; das Programm startet automatisch.

Einstellen und Starten des Programms mit der Zeitvorwahl

1. Drücken Sie nach Auswahl des Spülprogramms die Zeitvorwahl-Taste, bis die

Anzahl der Stunden der Zeitvorwahl auf dem Digital-Display erscheint. Mit dieser Option kann der Start des Spülprogramms von 1 bis 19 Stunden verzö gert werden.

2. Schließen Sie die Tür des Geschirrspülers. Der Ablauf der Zeitvorwahl beginnt jetzt automatisch.

3. Die vorgewählte Zeit nimmt in Schritten von jeweils 1 Stunde ab.

4. Das Öffnen der Tür unterbricht den Ablauf der Zeitvorwahl. Die Tür schließen; der Ablauf der Zeitvorwahl wird jetzt an dem Punkt fortgesetzt, an dem er unterbrochen wurde.

5. Nach Ablauf der Zeitvorwahl beginnt das Spülprogramm automatisch.

Nach dem Starten des Spülprogramms leuchtet am unteren Rand des Geschirr spülers (unter seiner Tür) die Programmlaufanzeige.

Dieses Signal leuchtet während der gesamten Dauer des Spülprogramms.

Wenn der Geschirrspüler höher mit einer bündig angebrachten Schranktür instal liert wurde, ist die Programmlaufanzeige nicht sichtbar.

WARNUNG!

Unterbrechen oder löschen Sie ein laufendes Spülprogramm NUR, wenn es absolut notwendig ist. Achtung! Beim Öffnen der Tür kann heißer Dampf entweichen. Öffnen Sie die Tür vorsichtig.

Abbrechen einer laufenden Zeitvorwahl oder eines laufenden

Spülprogramms

• Drücken Sie gleichzeitig die beiden Programmwahltasten über dem WortRESET , bis die Kontrolllampen aller Programmwahltasten aufleuchten.

• Wenn Sie die Zeitvorwahl löschen, wird auch das eingestellte Spülprogramm gelöscht. In diesem Fall müssen Sie erneut ein Spülprogramm einstellen.

• Soll ein neues Spülprogramm gewählt werden, kontrollieren Sie, ob der Reini gungsmittelbehälter gefüllt ist.

Entladen des Geschirrspülers

29

Unterbrechen eines laufenden Spülprogramms

• Öffnen Sie die Tür des Geschirrspülers; das Programm hält an. Die Tür schließen; das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.

Ende des Spülprogramms

• Der Geschirrspüler stoppt automatisch, und ein akustisches Signal zeigt das Ende des Spülprogramms an.

• Nach dem Ende des Spülprogramms erlischt die Programmlaufanzeige am un teren Rand des Geschirrspülers (unter seiner Tür).

1. Öffnen Sie die Tür des Geschirrspülers.

Die Kontrolllampe des soeben beendeten Programms leuchtet weiter.

2. Schalten Sie mit der Ein-/Aus-Taste den Geschirrspüler aus.

3. Öffnen Sie die Tür des Geschirrspülers einen Spaltbreit und warten Sie einige

Minuten, bevor Sie das Geschirr entnehmen; auf diese Weise kühlt das Geschirr ab und die Trockenwirkung wird verbessert.

Nach dem Ende des Spülprogramms sollten Sie den Netzstecker des Gerätes ziehen und den Wasserhahn schließen.

Entladen des Geschirrspülers

• Heißes Geschirr ist stoßempfindlich.

Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.

• Entladen Sie zuerst den Unter- und dann den Oberkorb; dadurch wird vermieden, dass Wasser von dem Oberkorb auf das Geschirr im Unterkorb tropft.

• Auf den Wänden und der Tür des Geschirrspülers kann sich Kondenswasser ab setzen, da sich Edelstahl schneller als Geschirr abkühlt.

VORSICHT!

Nach dem Ende des Spülprogramms sollten Sie den Netzstecker des Gerätes ziehen und den Wasserhahn schließen.

30

Reinigung und Pflege

Reinigung und Pflege

Filterreinigung

Die Filter müssen regelmäßig kontrolliert und gereinigt werden. Schmutzige Filter beeinträchtigen das Spülergebnis.

WARNUNG!

Vergewissern Sie sich vor dem Reinigen der Filter, dass die Maschine ausgeschaltet ist.

1. Öffnen Sie die Tür, entfernen Sie den Unterkorb.

2. Die Filtersystem des Geschirrspülers umfasst einen Grobfilter (

A

), einen

Mikrofilter (

B

) und ein Filtersieb. Ent riegeln Sie das Filtersystem mit dem

Griff des Mikrofilters und ziehen Sie das Filtersystem heraus.

3. Drehen Sie den Griff um 1/4 Umdre hung nach links und ziehen Sie das

Filtersystem heraus.

4. Fassen Sie den Grobfilter (

A

) am

Handgriff und ziehen Sie ihn aus dem

Mikrofilter (

B

).

5. Reinigen Sie alle Filter sorgfältig unter fließendem Wasser.

Reinigung und Pflege

31

6. Nehmen Sie das Filtersieb aus dem

Spülraumboden und reinigen Sie beide Seiten sorgfältig.

7. Setzen Sie das Filtersieb wieder in den

Spülraumboden ein und vergewissern

Sie sich, dass es fest sitzt.

8. Setzen Sie den Grobfilter (

A

) in den

Mikrofilter (

B

) ein und drücken Sie die beiden Filter zusammen.

9. Das Filtersystem einsetzen und durch

Drehen des Griffs nach rechts bis zum

Anschlag verriegeln. Achten Sie darauf, dass das Filtersieb nicht über den Spül raumboden hervorragt.

WARNUNG!

Benutzen Sie den Geschirrspüler nie ohne Filter. Falsches Einsetzen der Filter führt zu schlechten Spülergebnissen und kann Schäden am Gerät verursachen.

Reinigen der Sprüharme

Versuchen Sie NIE, die Sprüharme auszubauen.

Eventuell durch Schmutz verstopfte Löcher der Sprüharme mit einem Partystick reinigen.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen feuchten Tuch. Benutzen Sie bei Bedarf nur neutrale Reinigungsmittel. Benutzen

Sie keine Scheuermittel, Metallschwämmchen oder Lösungsmittel (Azeton, Trich loräthylen usw.).

Reinigung des Geräteinneren

Reinigen Sie die Gummidichtungen der Türen und des Reinigungsmittel- und Klar spülmittelbehälters regelmäßig mit einem feuchten Tuch.

Vierteljährlich sollten Sie das Spülprogramm für stark verschmutztes Geschirr ohne

Geschirr, aber mit Verwendung von Spülmitteln ausführen.

32

Was tun, wenn ...

Längerer Gerätestillstand

Vor einem längerem Stillstand des Geschirrspülers sollten Sie folgende Vorsichts maßnahmen ergreifen:

1. Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn.

2. Öffnen Sie die Tür einen spaltbreit, um dem Entstehen unangenehmer Gerüche vorzubeugen.

3. Reinigen Sie das Geräteinnere.

Frostschutzmaßnahmen

Stellen Sie den Geschirrspüler nicht in einem Raum auf, in dem die Temperatur unter 0°C absinkt. Sollte dies nicht vermeidbar sein, die Maschine entleeren, die

Gerätetür schließen, den Wasserzulaufschlauch entfernen und entleeren.

Transport des Gerätes

Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anwei sungen:

1. Netzstecker ziehen.

2. Den Wasserhahn schließen.

3. Den Wasserzulauf- und den Ablaufschlauch abnehmen.

4. Ziehen Sie das Gerät zusammen mit den Schläuchen heraus.

Lassen Sie das Gerät beim Transport nicht umkippen.

Was tun, wenn ...

Der Geschirrspüler startet nicht oder hält während des Betriebs an. Einige Störun gen sind durch nachlässige Instandhaltung oder Versehen bedingt und können mithilfe der in der folgenden Tabelle beschriebenen Maßnahmen ohne Hilfe des

Kundendienstes behoben werden.

Schalten Sie den Geschirrspüler ab und führen Sie folgende Kontrollen durch.

Was tun, wenn ...

33

Fehlercode und Störung

• Kontrolllampe des laufenden Programms blinkt ständig

• Programmlaufanzeige blinkt

erscheint im Digital-Display.

• unterbrochener Ton

Der Geschirrspüler füllt kein Wasser ein.

• Kontrolllampe des laufenden Programms blinkt ständig

• Programmlaufanzeige blinkt

erscheint im Digital-Display.

• unterbrochener Ton

Der Geschirrspüler pumpt nicht ab.

• Kontrolllampe des laufenden Programms blinkt ständig

• Programmlaufanzeige blinkt

erscheint im Digital-Display.

• unterbrochener Ton

Aquasafe-Einrichtung ist ausgelöst.

Das Programm startet nicht.

Mögliche Ursachen und Abhilfe

• Wasserhahn blockiert oder durch Kalkablage rungen verstopft.

Den Wasserhahn reinigen.

• Wasserhahn geschlossen. Wasserhahn auf drehen.

• Der Filter (soweit vorhanden) in der Schlauch verschraubung des Wasserzulaufs ist ver stopft.

Den Filter in der Schlauchverschraubung rei nigen.

• Der Wasserzulaufschlauch ist nicht richtig verlegt oder gequetscht.

Den Anschluss des Ablaufschlauchs kontrol lieren.

• Der Siphon ist verstopft.

Den Siphon reinigen.

• Der Wasserzulaufschlauch ist nicht richtig verlegt oder geknickt oder gequetscht.

Den Anschluss des Ablaufschlauchs kontrol lieren.

• Schließen Sie den Wasserhahn und wenden

Sie sich an den lokalen Kundendienst.

• Tür des Geschirrspülers nicht richtig geschlos sen. Die Tür schließen.

• Netzstecker nicht eingesteckt. Netzstecker einstecken.

• Die Sicherung der Hausinstallation ist durch gebrannt.

Sicherung ersetzen.

• Zeitvorwahl eingestellt.

Löschen Sie die Zeitvorwahl, wenn das Ge schirr sofort gewaschen werden soll.

Wenn der Geschirrspüler höher mit einer bündig angebrachten Schranktür instal liert wurde, ist die blinkende Programmlaufanzeige nicht sichtbar.

34

Was tun, wenn ...

Schalten Sie nach diesen Kontrollen das Gerät ein: Das Programm wird an dem

Punkt fortgesetzt, an dem es unterbrochen wurde.

Wenden Sie sich an den Kundendienst, wenn die Störung fortbesteht oder erneut auftritt.

Sollten Fehler auftreten, die nicht in der o. a. Tabelle behandelt werden, rufen Sie bitte den Kundendienst und halten Sie folgende Angaben bereit: Modell (Mod.),

Produktnummer (PNC) und Seriennummer (S.N.).

Diese Daten sind aus dem Typenschild auf der Seite der Geschirrspülertür ersicht lich.

Notieren Sie diese Nummern hier, um sie stets bei Bedarf zur Hand zu haben:

MODELL. : . . . . . . . . . . . . . . . . . . . . . . .

Prod.-Nr. (PNC) :. . . . . . . . . . . . . . . . . . . . . . . .

Serien-Nr. : . . . . . . . . . . . . . . . . . . . . . . . .

Das Spülergebnis ist nicht zufriedenstellend

Das Geschirr ist nicht sauber • Wahl eines falschen Spülprogramms.

• Geschirr falsch geladen, so dass das Spülwas ser nicht alle Teile des Geschirrs erreicht hat.

Die Körbe dürfen nicht überladen werden.

• Falsche Beladung behindert die Drehung der

Sprüharme.

• Die Filter im Spülraumboden sind verstopft oder falsch eingesetzt.

• Zu hohe oder zu geringe Reinigungsmittel dosierung.

• Bei Kalkbelägen auf dem Geschirr; der Salz behälter ist leer oder falsche Einstellung des

Wasserenthärters.

• Ablaufschlauch falsch verlegt.

• Verschlusskappe des Salzbehälters nicht rich tig geschlossen.

Das Geschirr ist nass und glanzlos

Schlieren, Streifen, milchige Flecken oder blau schimmernder Belag auf Gläsern und Geschirr

-

• Es wurde kein Klarspülmittel verwendet.

• Behälter des Klarspülmittels ist leer.

• Klarspülmitteldosierung reduzieren.

Technische Daten

35

Das Spülergebnis ist nicht zufriedenstellend

Eingetrocknete Wassertropfen auf Gläsern und

Geschirr

• Klarspülmitteldosierung erhöhen.

• Die Ursache kann beim Reinigungsmittel lie gen. Wenden Sie sich an den Kundendienst des Herstellers.

Wenn die Störungen nach diesen Kontrollen fortbestehen, wenden Sie sich an den

Kundendienst.

Technische Daten

Abmessungen

Elektrischer Anschluss - An schlussspannung - Gesamtleis tung - Sicherung

Wasserdruck

Breite x Höhe x Tiefe (cm) 59,6 x 81,8-89,8 x 55,5

Die Daten der elektrischen Anschlusswerte befinden sich auf dem

Typenschild auf der Geschirrspülertür

0,05 - 0,8

Fassungsvermögen

Höchst. Gewicht

Mindestdruck - Höchstdruck

(MPa)

Maßgedecke kg

12

38

Hinweise für Prüfinstitute

Die Prüfung muss nach

EN 60704

bei voller Beladung mit dem Testprogramm

(siehe Tabelle "Spülprogramme") durchgeführt werden.

Die Prüfung muss nach

EN 50242

mit vollem Salz- und Klarspülmittelbehälter und mit dem Testprogramm (siehe "Spülprogramme") durchgeführt werden.

Reinigungsmitteldosierung:

Klarspülmitteleinstellung:

Volle Beladung: 12 Maßgedecke

5 g + 25 g (Typ B)

Position 4 (Typ III)

Beispiel für Beladungsmöglichkeiten:

Oberkorb

1)

36

Hinweise für Prüfinstitute

Unterkorb mit Besteckkorb

2)

Besteckkorb

1) Eventuell auf der linken Seite vorhandene Tassenablagen oder Besteckkörbe entfernen.

2) Bei Bedarf können die Tassenablagen auf der linken Seite und/oder die Bierglashalter entfernt werden.

Aufstellung

37

Installationsanweisungen

Aufstellung

WARNUNG!

Der elektrische Anschluss des Gerätes und alle sonstigen Installationsarbeiten dür fen nur von qualifizierten Elektrikern und Installateuren ausgeführt werden.

Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial.

Das Gerät möglichst in der Nähe eines Wasserhahns und eines Wasserablaufs auf stellen.

Der Geschirrspüler ist zum Einbau unter einer Küchen-Arbeitsplatte bestimmt.

Achtung! Halten Sie sich für den Einbau des Geschirrspülers und der Anbauplatte strikt an die Anweisungen auf der beiliegenden Schablone.

Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur

Durchführungen für den Wasserzulauf- und den Ablaufschlauch und das Netzka bel.

Der Geschirrspüler ist mit höhenverstellbaren Füßen ausgestattet.

Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der Netzstecker gezogen werden.

Stellen Sie vor dem Einbau des Geschirrspülers in die Küchenzeile sicher, dass der

Wasser-, der Ablaufschlauch und das Netzkabel weder geknickt noch gequetscht werden.

Fixieren des Geschirrspülers

Der Geschirrspüler muss gegen unbeabsichtigtes Neigen geschützt werden.

Aus diesem Grund ist sicherzustellen, dass die Arbeitsplatte, unter die der Ge schirrspüler eingeschoben wird, ordnungsgemäß und sicher (an benachbarten

Küchenschränken/-möbeln usw.) befestigt ist.

Ausrichten

Korrektes Ausrichten ist die Voraussetzung dafür, dass die Tür wasserdicht schließt.

Bei richtiger Ausrichtung darf die Tür beim Öffnen auf keiner Seite des Möbels

38 anstoßen. Die Geräteausrichtung ggf. durch Anziehen oder Lockern der Stellfüße nachstellen.

Wasseranschluss

Das Gerät möglichst an eine Kaltwasserleitung anschließen. Bei einem Anschluss an eine Warmwasserzufuhr darf die zulässige Wassertemperatur nicht 60°C über schreiten. Warmwasserversorgung ist bei sehr schmutzigem Geschirr nicht immer wirksam, da dabei das Spülprogramm stark gekürzt wird.

Die Kopplungsmutter des Wasserschlauchs des Geschirrspülers ist für ein

Rohrgewinde 3/4" ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel

Press-block.

Der Wasserdruck muss innerhalb des Bereichs der in den "Technischen Daten" auf geführten Werten liegen. Ihr Wasserwerk kann Sie über die durchschnittlichen

Druckwerte in Ihrem Gebiet informieren.

Der Wasserzulaufschlauch darf beim Anschluss nicht geknickt, gequetscht oder verdreht werden.

Der Zulauf- und Ablaufschlauch können nach rechts oder links verlegt werden, um die Installation mit Klemmmuttern zu erleichtern.

Die Klemmmutter muss zur Vermeidung von Lecks richtig angebracht wer den.

(Achtung! NICHT alle Geschirrspülermodelle werden mit Zulauf- und Ablaufschläu chen mit Klemmmutter geliefert. In diesem Fall ist die genannte Verlegung nicht möglich). Falls der Geschirrspüler mit neuen oder lange Zeit nicht benutzten

Schläuchen angeschlossen wird, vor dem Anschluss des Zulaufschlauchs einige

Minuten lang Wasser durch denselben fließen lassen.

BENUTZEN Sie KEINE Anschlussschläuche von Altgeräten.

Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass das im Geschirrspüler verwendete Wasser in das Trinkwassersystem zurücklaufen kann.

Das Gerät entspricht den gültigen Vorschriften für Installationsarbeiten.

Wasserschlauch mit Sicherheitsventil

Nach dem Anschluss des doppelwandigen Wasserschlauchs befindet sich das Si cherheitsventil in der Nähe des Wasserhahns. Der Wasserschlauch steht daher nur während der Versorgung des Geschirrspülers unter Druck. Sobald der Wasser -

39 schlauch zu lecken beginnt, unterbricht das Sicherheitsventil die Wasserversor gung.

Berücksichtigen Sie bei der Verlegung des Wasserschlauchs:

• Das Elektrokabel des Sicherheitsventils befindet sich in dem doppelwandigen

Wasserschlauch. Den Wasserschlauch oder das Sicherheitsventil nicht in Wasser tauchen.

• Ziehen Sie sofort den Netzstecker, wenn der Wasserschlauch oder das Sicher heitsventil beschädigt ist.

• Ein Wasserschlauch mit Sicherheitsventil darf nur von einer Fachkraft oder dem

Kundendienst ersetzt werden.

• Den Wasserschlauch so verlegen, dass er nie höher liegt als der untere Rand des

Sicherheitsventils.

WARNUNG!

Warnung! Gefährliche Spannung.

Anschluss des Ablaufschlauchs

Das Ende des Ablaufschlauchs kann wie folgt angeschlossen werden:

1. An einen Siphon; dabei den Schlauch an der Unterseite der Arbeitsplatte be festigen. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.

2. An ein Standrohr mit Entlüftungsöffnung und Innendurchmesser von min destens 4 cm.

40

Der Abwasseranschluss muss sich in einer

Höhe von maximal 60 cm vom Boden des Ge schirrspülers befinden.

Der Ablaufschlauch kann nach rechts oder links verlegt werden.

Stellen Sie sicher, dass der Ablaufschlauch nicht geknickt oder gequetscht wird, da das den Wasserablauf behindern kann.

Der Spülbeckenstöpsel darf während des Ab pumpens des Gerätes nicht eingesetzt sein, da dadurch das Wasser wieder in die Maschine gesaugt werden kann.

Die Gesamtlänge des Ablaufschlauchs einschließlich einer eventuellen Verlänge rung darf nicht mehr als 4 Meter betragen. Ebenso darf der Innendurchmesser der

Verbindungen für den Anschluss an den Ablauf nicht kleiner sein als der Durch messer des eingesetzten Schlauchs.

Ebenso darf der Innendurchmesser der Verbindungen für den Anschluss an den

Ablauf nicht kleiner sein als der Durchmesser des eingesetzten Schlauchs.

Wenn der Ablaufschlauch an einen Siphon angeschlossen wird,

muss die gesamte

Kunststoffmembran (A) entfernt werden

. Wird die Membran nicht entfernt, kann der Ablaufschlauch im Laufe der Zeit durch eventuelle Ablagerungen von

Speiseresten im Siphon verstopft werden.

Unsere Geräte verfügen über eine Sicherheitseinrich tung, die den Rückfluss von Schmutzwasser in die

Maschine verhindert. Falls der Siphon Ihrer Spüle mit einem "Rückschlagventil" ausgestattet ist, kann da durch der Ablauf Ihres Geschirrspülers beeinträchtigt werden. Sie sollten das Ventil daher entfernen.

Elektrischer Anschluss

41

Elektrischer Anschluss

WARNUNG!

Die Sicherheitsbestimmungen schreiben die Erdung des Gerätes verbindlich vor.

Kontrollieren Sie vor der ersten Benutzung des Gerätes, dass die Netzspannung und

-frequenz mit den auf dem Typenschild angegebenen Anschlusswerten überein stimmen.

Die Nennwerte der Sicherung sind ebenfalls aus dem Typenschild ersichtlich.

Benutzen Sie für den Netzstecker immer eine berührungssichere Steckdose. Viel fachsteckdosen, Steckverbinder und Verlängerungskabel dürfen nicht verwendet werden.

Es besteht Brandgefahr durch Überhitzung.

Lassen Sie ggf. die Steckdose versetzen. Wenden Sie sich für einen eventuellen

Austausch des Netzkabels an den Kundendienst.

Der Stecker muss auch nach der Installation des Geschirrspülers zugänglich sein.

Um das Netzkabel von der Steckdose zu trennen, ziehen Sie stets am Netzstecker.

Niemals am Netzkabel ziehen.

Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Missachtung dieser

Vorschrift entstehen sollten.

Umweltschutz

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses

Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere

Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus,

Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Ent -

42 sorgen Sie das Verpackungsmaterial in den dafür vorgesehenen Behältern der städtischen Müllabfuhr.

WARNUNG!

Vor der Entsorgung von Altgeräten:

• Netzstecker ziehen.

• Das Netzkabel abtrennen und entsorgen.

• Das Türschloss entfernen. Damit verhindern Sie, dass spielende Kinder sich ein schließen und gefährden können.

43

www.electrolux.com

www.aeg-electrolux.de

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
