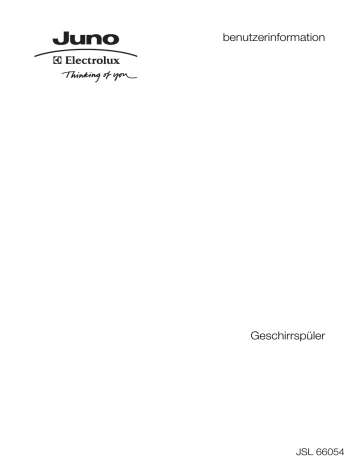

benutzerinformation
Geschirrspüler
JSL 66054
2 electrolux
Electrolux. Thinking of you.
Mehr zu unserem Denken finden Sie unter at
www.electrolux.com
Inhalt
Sicherheitshinweise
Gerätebeschreibung
Bedienblende
Erste Inbetriebnahme
Einstellen des Wasserenthärters
Gebrauch von Salz für Geschirrspüler
Gebrauch von Klarspülmittel
Täglicher Gebrauch
Laden von Besteck und Geschirr
Gebrauch von Spülmittel
Funktion "Multitab"
Auswählen und Starten eines
Spülprogramms
2
4
5
6
6
7
8
9
10
14
15
Entladen des Geschirrspülers
Spülprogramme
Reinigung und Pflege
Was tun, wenn …
Technische Daten
Hinweise für Prüfinstitute
Gerät aufstellen
Wasseranschluss
Elektrischer Anschluss
Umwelttipps
17
17
18
19
21
21
22
23
24
25
16
Änderungen vorbehalten
Sicherheitshinweise
Lesen Sie zu Ihrer Sicherheit und für die
optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Gebrauchsanweisung aufmerksam durch, einschließlich
der Ratschläge und Warnungen. Es ist
wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das
Gerät benutzen, mit der Bedienung und
den Sicherheitsvorschriften vertraut
sind. Heben Sie die Benutzerinformation
gut auf und übergeben Sie sie bei einem
Weiterverkauf des Gerätes dem neuen
Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über
Gebrauch und Sicherheit informiert ist.
Bestimmungsgemäßer Gebrauch
• Dieser Geschirrspüler ist nur zum Reinigen
von spülmaschinenfestem Haushaltsgeschirr bestimmt.
• Keine Lösungsmittel in den Geschirrspüler
geben. Es besteht Explosionsgefahr.
• Messer und andere spitze Gegenstände
müssen mit der Spitze nach unten in den
Besteckkorb gestellt oder waagerecht in
den oberen Korb gelegt werden.
• Nur für Geschirrspüler geeignete Produkte
(Klarspüler, Reinigungsmittel und Salz)
verwenden.
• Nicht die Tür während des Gerätebetriebs
öffnen; es kann heißer Dampf austreten.
• Kein Geschirr vor dem Ende des Spülgangs aus dem Geschirrspüler entnehmen.
• Ziehen Sie nach dem Gebrauch den Netzstecker und drehen Sie den Wasserhahn
zu.
• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie
stets Original-Ersatzteile.
• Versuchen Sie unter keinen Umständen,
das Gerät selbst zu reparieren. Reparaturen durch unerfahrene Personen können
zu schwerwiegenden Fehlfunktionen und
Verletzungen führen. Wenden Sie sich an
Ihren Kundendienst. Bestehen Sie immer
auf Original-Ersatzteilen.
electrolux 3
Allgemeine Sicherheitshinweise
• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten oder deren Mangel an
Erfahrung und Kenntnissen einen sicheren
Gebrauch des Gerätes ausschließen, nicht
benutzt werden. Sie müssen von einer
Person beaufsichtigt oder bei der Bedienung des Gerätes angeleitet werden, die
für ihre Sicherheit verantwortlich ist.
• Spülmittel für Geschirrspüler können Verätzungen an Augen, Mund und Kehle verursachen. Lebensgefahr! Halten Sie sich
immer an die Sicherheitsanweisungen der
Spülmittelhersteller.
• Das Wasser in Ihrem Geschirrspüler ist
kein Trinkwasser. Im Geschirrspüler können noch immer Spülmittelrückstände vorhanden sein.
• Sorgen Sie dafür, dass die Tür des Geschirrspülers außer beim Be- und Entladen
immer geschlossen ist. So verhindern Sie,
dass jemand über die offene Tür stolpern
und sich verletzen kann.
• Setzen oder stellen Sie sich nie auf die offene Tür.
Kindersicherung
• Dieses Gerät ist nur für den Gebrauch
durch Erwachsene bestimmt. Der Geschirrspüler darf nicht unbeaufsichtigt von
Kindern benutzt werden.
• Halten Sie das Verpackungsmaterial von
Kindern fern. Erstickungsgefahr.
• Spülmittel außer Reichweite von Kindern
aufbewahren.
• Halten Sie Kinder vom geöffneten Geschirrspüler fern.
Aufstellung
• Kontrollieren Sie das Gerät auf Transportschäden. Nehmen Sie niemals ein schadhaftes Gerät in Betrieb. Verständigen Sie
Ihren Händler, wenn Ihr Geschirrspüler beschädigt ist.
• Entfernen Sie vor dem Gebrauch das gesamte Verpackungsmaterial.
• Der elektrische Anschluss des Gerätes
und alle sonstigen Installationsarbeiten
dürfen nur von qualifizierten Fachkräften
ausgeführt werden.
• Aus Sicherheitsgründen dürfen keine Änderungen an den technischen Merkmalen
oder dem Produkt selbst vorgenommen
werden.
• Benutzen Sie den Geschirrspüler nie mit
einem beschädigten Netzkabel oder einem defekten Wasserschlauch; oder
wenn die Bedienblende, die Arbeitsfläche
oder der Sockel defekt sind, so dass das
Geräteinnere frei zugänglich ist. Wenden
Sie sich zur Vermeidung von Unfällen an
den lokalen Kundendienst.
• Die Seiten des Geschirrspülers dürfen auf
keinen Fall angebohrt werden, da dadurch
die hydraulischen und elektrischen Bauteile beschädigt werden können.
Warnung! Halten Sie sich für den
elektrischen Anschluss und den
Wasseranschluss strikt an die
Anweisungen der betreffenden
Abschnitte.
4 electrolux
Gerätebeschreibung
1
2
3
4
5
6
7
8
9
Oberkorb
Einstellung der Wasserhärtestufe
Salzbehälter
Behälter für Reinigungsmittel
Dosiergerät für Klarspülmittel
Typenschild
Filter
Unterer Sprüharm
Oberer Sprüharm
Die Innenbeleuchtung des Geschirrspülers wird automatisch beim Öffnen der
Tür eingeschaltet und beim Schließen
der Tür ausgeschaltet.
Die Innenbeleuchtung ist mit einer LED
der KLASSE 1 in Übereinstimmung mit
EN 60825-1: 1994 + A1:2002 +
A2:2001 ausgestattet.
Wenn die Lampe ausgetauscht werden
muss, wenden Sie sich bitte an Ihren
Kundendienst vor Ort.
Optisches Signal
(Programmlaufanzeige)
Nach dem Starten des Spülprogramms
leuchtet am unteren Rand des Geschirrspülers unter der Gerätetür das optische Signal
(Programmlaufanzeige).
Wenn der Geschirrspüler höher mit einer
bündig angebrachten Schranktür installiert
wurde, ist das optische Signal (Programmlaufanzeige) nicht mehr sichtbar.
Optisches Signal (Programmlaufanzeige)
Rote Lampe
leuchtet kontinuierlich
Zeigt an, dass ein Spülprogramm läuft. Leuchtet nach
dem Start des Spülprogramms
auf. Erlischt nach dem Ende des
Spülprogramms.
Rote Kontroll- Zeigt eine Gerätestörung an.
lampe blinkt
electrolux 5
Bedienblende
1
2
3
4
5
6
Ein-/Aus-Taste
Digital-Display
Programmwahltasten
Zeitvorwahl-Taste
Kontrolllampen
Funktionstasten
Kontrolllampen
Salz
Leuchtet auf, sobald Spezialsalz nachgefüllt werden muss.
Klarspüler
Leuchtet auf, sobald Klarspülmittel nachgefüllt
werden muss.
Funktion Multitab
Zeigt an, ob die Funktion Multitab (siehe "Funktion
Multitab") ein- oder ausgeschaltet ist.
Digital-Display
Im Digital-Display wird Folgendes angezeigt:
• der Härtegrad, auf den der Wasserenthärter eingestellt ist,
• die ungefähre Restlaufzeit des laufenden
Programms,
• das Ein-/Abschalten des Klarspülmitteldosierers ( NUR bei aktiver 'Funktion Multitab'),
• das Ende eines Spülprogramms (im Digital-Display erscheint eine Null),
• der Ablauf der Zeitvorwahl,
• Fehlercodes im Fall von Fehlfunktionen
des Geschirrspülers, und
• das Ein-/Ausschalten der Töne.
Funktionstasten
Mit diesen Tasten können folgende Funktionen eingestellt werden:
• die Einstellung des Wasserenthärters,
• das Abbrechen eines Spülprogramms
oder einer laufenden Zeitvorwahl,
• das Ein-/Abschalten der Funktion Multitab,
• das Ein-/Abschalten des Klarspülmitteldosierers bei aktiver Funktion Multitab, und
das
• Ein-/Abschalten der Töne.
Einstellmodus
Drücken Sie die Ein-/Aus-Taste; wenn ALLE Kontrolllampen der Programmwahltasten
leuchten, befindet sich das Gerät im Einstellmodus.
6 electrolux
Denken Sie daran, dass sich der Geschirrspüler:
– beim Auswählen eines Spülprogramms,
– bei der Einstellung des Wasserenthärters,
– beim Ein-/Abschalten des Klarspülmitteldosierers und
– beim Ein-/Abschalten der Töne
im Einstellmodus befinden MUSS .
Drücken Sie die Ein-/Aus-Taste; Leuchtet die
Kontrolllampe einer Programmwahltaste, ist
das zuletzt ausgeführte oder ausgewählte
Programm noch immer eingestellt. In diesem
Fall muss das Programm gelöscht werden,
um zum Einstellmodus zurückzukehren.
Löschen eines eingestellten oder
laufenden Programms
Drücken Sie gleichzeitig die beiden Funktionstasten B und C so lange, bis alle Kontrolllampen der Programmwahltasten leuchten. Das Programm ist gelöscht und das Gerät befindet sich wieder im Einstellmodus.
Töne
Damit besser erkennbar ist, welche Operationen der Geschirrspüler ausführt, wurden
Töne eingeführt:
– für die Einstellung des Wasserhärtegrads,
– für das Ende des Spülprogramms,
– und für die Alarmauslösung bei einer Gerätestörung.
Werkseitige Einstellung: Töne eingeschaltet
Es ist möglich, die Töne auszuschalten.
Ein-/Ausschalten der Töne
1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus
befinden.
2. Drücken Sie gleichzeitig die Funktionstasten B und C so lange, bis die Kontrolllampen der Funktionstasten A , B und C
zu blinken beginnen.
3. Drücken Sie Funktionstaste C . Die Kontrolllampen der Funktionstasten A und B
erlöschen, während die Kontrolllampe
der Funktionstaste C weiterhin blinkt. Im
Digital-Display wird die aktuelle Stufe angezeigt.
Akustische Signale ausgeschaltet
Akustische Signale eingeschaltet
4. Drücken Sie zur Änderung der Einstellung
erneut Funktionstaste C ; Im Digital-Display wird jetzt die neue Einstellung angezeigt.
5. 5. Zur Speicherung des Vorgangs schalten Sie den Geschirrspüler bitte aus.
Erste Inbetriebnahme
Vor der ersten Benutzung Ihres Geschirrspülers:
• Vergewissern Sie sich, dass der elektrische und der Wasseranschluss den Installationsanweisungen entsprechen
• Entfernen Sie alles Verpackungsmaterial
aus dem Geräteinneren
• Einstellen des Wasserenthärters
• Gießen Sie 1 Liter Wasser in den Salzbehälter und füllen Sie ihn dann mit Salz für
Geschirrspüler
• Füllen Sie das Klarspüldosiergerät mit
Klarspüler
Bei Verwendung von Reinigertabs
wie: "3 in 1", "4 in 1", "5 in 1" usw...
wählen Sie die Funktion "Multitab".
(siehe "Die Funktion Multitab").
Einstellen des Wasserenthärters
Der Geschirrspüler ist mit einem Wasserenthärter ausgestattet, der die im Wasser enthaltenen Minerale und Salze zurückhält, die
den Gerätebetrieb negativ und nachhaltig
beeinträchtigen können.
Je höher der Mineral- und Salzgehalt ist, um
so härter ist Ihr Wasser. Die Wasserhärte
wird in gleichwertigen Einheiten gemessen,
Deutsche Wasserhärtegrade (°dH), Französische Grade (°TH) und mmol/l (Millimol pro
Liter - internationale Einheit der Wasserhärte).
Der Enthärter muss entsprechend der Wasserhärte Ihres Gebietes eingestellt werden.
electrolux 7
Ihr lokales Wasserwerk kann Sie über die
Härte Ihres Leitungswassers informieren.
Wasserhärte
Der Wasserenthärter muss sowohl: manuell mit dem Härtebereichsschalter als
auch elektronisch eingestellt werden.
Einstellung der Wasserhärtestufe
Zusatz
von
Salz
°dH
°TH
mmol/l
Manuell
Elektronisch
51 - 70
91 - 125
9,1 - 12,5
2
Stufe 10
Ja
43 - 50
76 - 90
7,6 - 9,0
2
Stufe 9
Ja
37 - 42
65 - 75
6,5 - 7,5
2
Stufe 8
Ja
29 - 36
51 - 64
5,1 - 6,4
2
Stufe 7
Ja
23 - 28
40 - 50
4,0 - 5,0
2
Stufe 6
Ja
19 - 22
33 - 39
3,3 - 3,9
2
Stufe 5
Ja
15 - 18
26 - 32
2,6 - 3,2
1
Stufe 4
Ja
11 - 14
19 - 25
1,9 - 2,5
1
Stufe 3
Ja
4 - 10
7 - 18
0,7 - 1,8
1
Stufe 2
Ja
<4
<7
< 0,7
1
Stufe 1
Nein
Manuelle Einstellung
Der Wasserenthärter ist werkseitig auf
Härtestufe 2 eingestellt.
1. Öffnen Sie die Tür des Geschirrspülers.
2. Entfernen Sie den Unterkorb aus dem
Geschirrspüler.
3. Stellen Sie den Härtebereichsschalter auf
Härtestufe 1 oder 2 (siehe Tabelle).
4. Setzen Sie den Unterkorb wieder ein.
Elektronische Einstellung
Der Wasserenthärter ist werkseitig auf
Härtestufe 5 eingestellt.
1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus
befinden.
2. Drücken Sie gleichzeitig die Funktionstasten B und C solange, bis die Kontroll-
lampen der Funktionstasten A , B und C
zu blinken beginnen.
3. Drücken Sie Funktionstaste A . Die Kontrolllampen der Funktionstasten B und
C erlöschen, während die Kontrolllampe
der Funktionstaste A weiterhin blinkt. Im
Digital-Display wird die aktuelle Stufe angezeigt und eine Reihe aufeinander folgender Töne ertönt.
Beispiele:
Anzeige, 5 aufeinander folgende Töne, Pause, usw.... = Stufe 5
Anzeige, 10 aufeinander folgende
Töne, Pause, usw.... = Stufe 10
4. Drücken Sie zur Änderung der Härtestufe
Funktionstaste A . Bei jedem Tastendruck ändert sich die Stufe. (Bitte halten
Sie sich für die Auswahl der neuen Härtestufe an die Tabelle).
Beispiele: Ist die aktuelle Härtestufe 5,
wird durch einmaliges Drücken von Taste
A Härtestufe 6 ausgewählt.
Ist die aktuelle Härtestufe 10, wird durch
einmaliges Drücken von Taste A Härtestufe 1 ausgewählt.
5. Schalten Sie mit der Ein-/Aus-Taste den
Geschirrspüler aus, um die ausgewählten
Optionen zu speichern.
Gebrauch von Salz für Geschirrspüler
Warnung!
Verwenden Sie ausschließlich Spezialsalz für
Geschirrspüler. Alle anderen Salzarten, die
8 electrolux
nicht eigens für Geschirrspüler bestimmt
sind, insbesondere Speisesalz, führen zu
Schäden des Wasserenthärters. Füllen Sie
den Salzbehälter erst kurz vor dem Start eines kompletten Spülprogramms. Das verhindert, dass verschüttetes Salz oder Salzwasser für längere Zeit auf dem Geräteboden
bleibt und Korrosion verursacht.
Einfüllen:
1. Öffnen Sie die Tür, entfernen Sie den Unterkorb und schrauben Sie die Verschlusskappe des Salzbehälters nach
links ab.
2. Gießen Sie 1 Liter Wasser in den Salzbehälter (dies ist nur vor der ersten Benutzung erforderlich) .
3. Füllen Sie den Behälter mithilfe des mitgelieferten Trichters mit Salz.
4. Die Verschlusskappe wieder anbringen
und sicherstellen, dass kein Salz auf dem
Gewinde oder der Dichtung vorhanden
ist.
5. Schrauben Sie die Verschlusskappe
nach rechts bis zum Anschlag zu. Ein Klicken zeigt an, dass die Kappe fest verschlossen ist.
Seien Sie unbesorgt, wenn beim Einfüllen Wasser aus dem Salzbehälter ausfließt; das ist ganz normal.
Die Salzkontrolllampe kann noch
2-6 Stunden nach dem Nachfüllen
von Salz leuchten, vorausgesetzt,
der Geschirrspüler bleibt eingeschaltet. Bei Verwendung von Salz,
das sich langsamer auflöst, kann
dieser Vorgang länger dauern. Der
Betrieb des Geräts wird dadurch
nicht beeinträchtigt.
Gebrauch von Klarspülmittel
Warnung! Nur Markenklarspülmittel für
Geschirrspülmaschinen verwenden.
Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler.
Das Gerät kann dadurch beschädigt
werden.
Klarspülmittel sind eine Garantie für ein
perfektes Spülergebnis und fleckenund streifenfreies Trocknen.
Das Klarspülmittel wird automatisch
beim letzten Spülgang zugesetzt.
1. Drücken Sie auf die Entriegelungstaste
(A), um den Behälter zu öffnen.
2. Füllen Sie das Klarspülmittel in den Behälter. Der maximale Füllstand wird durch
die Markierung "max" angezeigt.
electrolux 9
mit dem 6-Stufenschalter ein (Stufe 1 geringste Dosierung, Stufe 6 maximale Dosierung).
Die Dosierung ist werkseitig auf Stufe 4 eingestellt.
Erhöhen Sie die Dosierung, wenn auf dem
Geschirr nach dem Spülen Wassertropfen
oder Kalkflecken zurückbleiben.
Verringern Sie die Dosierung, wenn weißliche
Streifen auf dem Geschirr oder ein bläulicher
Überzug auf Gläsern und Messerklingen zu
sehen sind.
Das Dosiergerät fasst ca. 110 ml Klarspülmittel; die Menge reicht je nach der
Dosiereinstellung für 16 bis 40 Spülzyklen.
3. Vergewissern Sie sich nach jedem Füllen,
dass der Deckel geschlossen ist.
Wischen Sie verschüttetes Klarspülmittel sofort mit einem saugfähigen Tuch
auf, um übermäßige Schaumbildung
beim folgenden Spülzyklus zu vermeiden.
Stellen Sie je nach gewünschtem End- und
Trockenergebnis die Klarspülmitteldosierung
Täglicher Gebrauch
• Kontrollieren Sie, ob der Geschirrspüler
mit Salz oder Klarspülmittel aufgefüllt werden muss.
• Laden Sie das Besteck und Geschirr in
den Geschirrspüler.
• Füllen Sie Reinigungsmittel ein.
• Wählen Sie ein für Besteck und Geschirr
geeignetes Spülprogramm.
• Starten Sie das Spülprogramm.
Hilfreiche Hinweise und Tipps
Schwämme, Putzlappen und Gegenstände,
die Wasser aufsaugen, dürfen nicht im Geschirrspüler gereinigt werden.
• Vor dem Laden des Geschirrs:
– Speisereste und Abfall entfernen.
– Töpfe mit angebrannten Speiseresten
einweichen
• Beachten Sie beim Laden des Geschirrs
und Bestecks folgendes:
– Geschirr und Besteck dürfen nicht die
Drehung der Sprüharme behindern.
– Hohlgefäße mit der Öffnung nach unten
einlegen, so dass sich in den Behältern
kein Wasser ansammeln kann.
– Geschirr und Besteckteile dürfen nicht
ineinander liegen oder sich gegenseitig
abdecken.
– Gläser dürfen sich zur Vermeidung von
Bruchschäden nicht berühren.
– Kleine Gegenstände in den Besteckkorb legen.
• Kunststoffgeschirr und Töpfe mit Antihaftbeschichtung neigen dazu, Wassertropfen
zurückzuhalten; diese Art Geschirr trocknet deshalb schlechter als Porzellan und
Edelstahl.
• Leichte Gegenstände (Kunststoffschüsseln usw.) so im Oberkorb anordnen, dass
sie nicht verrutschen können.
10 electrolux
Folgendes Geschirr und Besteck ist zum Reinigen im Geschirrspüler
ungeeignet:
beschränkt geeignet:
• Besteck mit Holz-, Horn-, Porzellan- oder Perl- • Reinigen Sie Steingut nur dann im Geschirrspümuttgriffen.
ler, wenn es vom Hersteller als geschirrspüler• Nicht hitzebeständige Kunststoffteile.
fest deklariert wird.
• Älteres Besteck, dessen Klebeverbindungen
• Glasierte Muster können bei häufigem Spülen
temperaturempfindlich sind.
ihren Glanz verlieren.
• Geklebte Geschirr- oder Besteckteile.
• Silber- und Aluminiumteile neigen zu Verfärbun• Zinn- bzw. Kupfergegenstände.
gen: Speisereste wie Eiweiß, Eigelb und Senf
• Bleikristallglas.
verfärben Silber und hinterlassen darauf oft Fle• Rostempfindliche Stahlteile.
cken. Entfernen Sie daher sofort Speisereste
• Frühstücksbrettchen.
von Silberbesteck, wenn es nicht sofort nach
• Gegenstände aus Kunstfasern.
dem Gebrauch gespült wird.
Laden von Besteck und Geschirr
Unterkorb
Der Unterkorb ist zur Aufnahme von Kochtöpfen, Deckeln, Tellern, Salatschüsseln, Besteck usw. bestimmt.
Ordnen Sie Servierplatten und große Deckel
um den Korbrand an; achten Sie darauf,
dass die Sprüharme nicht behindert werden.
Besteckkorb
Messer mit langer Klinge in aufrechter
Stellung stellen eine potentielle Gefahr
dar. Langes und/oder scharfes Besteck
wie Tranchiermesser müssen
waagerecht in den Oberkorb gelegt
werden. Seien Sie vorsichtig beim Laden
oder Herausnehmen von scharfen
Gegenständen wie Messern.
Gabeln und Löffel in den herausnehmbaren
Besteckkorb stellen; dabei sollten die Griffe
der Gabeln nach unten und die Griffe der
Messer nach oben gerichtet sein.
Die Stachelreihen des Unterkorbs können
zum Laden von Töpfen, Pfannen und Schüsseln flach umgeklappt werden.
electrolux 11
Falls die Griffe auf der Unterseite aus dem
Korb ragen und den unteren Sprüharm behindern, das Besteck mit nach oben gerichtetem Griff laden.
Mischen Sie Löffel mit anderem Besteck, so
können sie nicht zusammenkleben.
Klappen Sie den Korbgriff nach unten, um
das Laden des Bestecks in den Korb zu erleichtern.
Der Besteckkorb besteht aus zwei Teilen, die
bei Bedarf getrennt werden können. Schieben Sie die beiden Hälften zum Trennen in
entgegengesetzte Richtungen und ziehen
Sie sie dann auseinander.
Zum Zusammensetzen auf die entgegengesetzte Weise vorgehen.
Für ein optimales Spülergebnis empfehlen
wir Ihnen die Verwendung des Besteckgitters.
Wenn die Besteckabmessungen die Verwendung der Besteckköcher nicht zulassen,
können diese leicht entfernt werden.
Oberkorb
Der Oberkorb ist zur Aufnahme von Untertassen, Salatschüsseln, Tassen, Gläsern,
Töpfen und Deckeln bestimmt.
Ordnen Sie das Geschirr auf und unter den
Tassenreihen an, so dass das Wasser die
Oberflächen aller Geschirrteile erreicht.
12 electrolux
Langstielige Gläser können umgedreht in die
Tassenablagen gestellt werden.
Für größere Gegenstände können die Tassenablagen umgeklappt werden.
Mini-Besteckkorb
Der Oberkorb wird mit einem Mini-Besteckkorb geliefert.
Vorsicht! BITTE LEGEN SIE NIEMALS
MESSER IN DEN MINIBESTECKKORB. DAS GERÄT WÜRDE
DADURCH BESCHÄDIGT.
Der Mini-Besteckkorb darf sich ausschließlich im vorderen Teil des Oberkorbs auf der
linken oder rechten Seite befinden.
Für langstielige Gläser sollte der Glashalter je
nach Glasgröße nach links oder nach rechts
geklappt werden.
Die Besteckabmessungen hängen von der
jeweiligen Position des Oberkorbs ab. Bitte
halten Sie sich an die nachstehende Tabelle.
Zulässige Besteckabmessungen für den
Mini-Besteckkorb
Die mittleren Stachelreihen können einfach
umgeklappt werden, damit der Geschirrspüler flexibler gefüllt werden kann.
Wenn sich der Obermaximal 15 cm
korb in der oberen Position befindet
Wenn sich der Oberkorb in der unteren Position befindet
maximal 20 cm
electrolux 13
Weiche Stachelreihen
Weiche Stachelreihen verhindern, dass sich
Gläser während des Spülprogramms oder
bei Herausnahme des Oberkorbs bewegen.
Näheres zur korrekten Positionierung der
weichen Stachelreihen entnehmen Sie bitte
den Abbildungen. Für eine flexiblere Beladungsmöglichkeit können sie auf der rechten
oder der linken Seite des Korbs angebracht
werden.
Wenn Sie die Stachelreihen in der richtigen
Position angebracht haben, drücken Sie diese bitte fest nach unten und überprüfen Sie,
dass diese sich nicht mehr bewegen.
Vorsicht! VERGEWISSERN SIE SICH
VOR DEM SCHLIEßEN DER TÜR, DASS
SICH DIE SPRÜHARME FREI DREHEN
KÖNNEN.
Höhenverstellung des Oberkorbs
Sehr große Platten können zum Spülen in
den Unterkorb geladen werden, nachdem
der Oberkorb auf die obere Position angehoben worden ist.
Maximale Geschirrhöhe im Unterkorb
Bei angehobenem
Oberkorb
31 cm
Bei abgesenktem
Oberkorb
27 cm
So bringen Sie den Korb in die obere Position:
1. Den Korb bis zum Anschlag herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben, bis der Mechanismus einrastet
und die Lage des Korbs stabil ist.
14 electrolux
Gehen Sie wie folgt vor, um den Korb
wieder in die ursprüngliche Position zu
bringen:
1. Den Korb bis zum Anschlag herausziehen.
2. Den Korb auf beiden Seiten vorsichtig anheben und aufsetzen, bis der Mechanismus einrastet.
Die Tassen können beim Korb in der
oberen Position nicht auf die Tassenablage gestellt werden.
Schließen Sie nach dem Beladen
immer die Tür des Gerätes; eine
offene Tür stellt stets eine
Unfallgefahr dar.
Verstellen Sie die Korbhöhe nie nur auf
einer Seite
Gebrauch von Spülmittel
Verwenden Sie ausschließlich Reinigungsmittel für Geschirrspülmaschinen.
Befolgen Sie die Herstellerangaben für
Dosierung und Aufbewahrung auf den
Packungen.
Die Verwendung der richtigen Dosierung
der Reinigungsmittel trägt zum Schutz
der Umwelt bei.
1
2
Füllen Sie Reiniger ein
1. Öffnen Sie den Deckel.
3. Bei Programmen mit Vorspülen zusätzlichen Reiniger (5/10 g) in die Vorspülkammer (2) füllen.
Dieser Reiniger wird in der Vorspülphase
verwendet.
Verwendung von Reinigertabs; Legen Sie
die Tabletten in das Fach (1)
2. Füllen Sie den Behälter für Reinigungsmittel (1) mit Reiniger. Achten Sie auf die
Dosiermarkierungen:
20 = ca. 20 g Reiniger
30 = ca. 30 g Reiniger.
4. Schließen Sie den Deckel und drücken
Sie ihn an, bis er einrastet.
electrolux 15
Reinigertabletten der verschiedenen
Hersteller lösen sich mit unterschiedlicher Schnelligkeit auf. Einige Reinigertabletten erreichen aus diesem Grund
nicht ihre volle Waschkraft bei kurzen
Spülprogrammen. Benutzen Sie daher
bei Verwendung von Reinigungstabletten längere Spülprogramme, um sicher
zu sein, dass alle Reinigungsmittelreste
beseitigt werden.
Funktion "Multitab"
Dieser Geschirrspüler ist mit der Funktion
"Multitab" ausgerüstet, die die Verwendung
von "Multitab" Kombi-Reinigungstabletten
gestattet.
Bei diesen Produkten handelt es sich um
Reiniger mit kombinierten Reinigungs-, Klarspül- und Salzfunktionen. Je nach Art der
verwendeten Tabletten ("3 in 1", "4 in 1", "5
in 1" usw.) können sie auch andere Zusätze
enthalten.
Stellen Sie sicher, dass diese Reinigungstabletten für Ihre Wasserhärte geeignet sind.
Siehe hierzu die Herstellerangaben.
Nach der Auswahl bleibt diese Funktion auch
für die folgenden Spülprogramme eingeschaltet.
Bei der Anwahl dieser Funktion wird der Zufluss von Klarspüler und Salz von den betreffenden Behältern automatisch gesperrt;
die Kontrolllampen für Klarspüler und Salz
sind ebenfalls deaktiviert.
Bei der Funktion "Multitab" kann sich die
Dauer der Spülprogramme ändern. In diesem Fall wird die Dauer des Programms automatisch auf dem Digital-Display aktualisiert.
Ein-/Abschalten der Funktion ''Multitab"
vor dem Beginn eines Spülprogramms.
Nach dem Programmstart kann die
Funktion "Multitab" NICHT mehr geändert werden. Wenn Sie die "Funktion
Multitab" löschen möchten, müssen Sie
zunächst die Programmeinstellung löschen und danach die "Funktion Multitab" abschalten. In diesem Fall müssen
Sie ein Spülprogramm (und die gewünschten Optionen) neu einstellen.
Ein-/Abschalten der Funktion Multitab
Drücken Sie gleichzeitig die beiden MultitabTasten (Funktionstasten D und E ) so lange,
bis die Kontrolllampe der Funktion Multitab
aufleuchtet. Dies zeigt an, dass die Funktion
aktiv ist.
Zum Abschalten der Funktion die gleichen
Tasten nochmals drücken, bis die Kontroll-
lampe des Symbols der Funktion "Multitab"
erlischt.
Sollte das Geschirr nicht trocken
genug sein, empfehlen wir Folgendes:
1. Füllen Sie den Klarspüldosierer mit
Klarspüler auf.
2. Schalten Sie den Klarspüldosierer
ein.
3. Bringen Sie den Klarspüldosierer in
Stellung 2.
• Das Ein-/Abschalten des Klarspüldosierers ist nur bei aktiver Funktion Multitab möglich.
Ein-/Abschalten des
Klarspülmitteldosierers
1. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus
befinden.
2. Drücken Sie gleichzeitig die Funktionstasten B und C so lange, bis die Kontrolllampen der Funktionstasten A , B und C
zu blinken beginnen.
3. Drücken Sie Funktionstaste B . Die Kontrolllampen der Funktionstasten A und C
erlöschen, während die Kontrolllampe
von Funktionstaste B weiterhin blinkt. Im
Digital-Display wird die aktuelle Einstellung angezeigt.
Klarspüldosierer abgeschaltet
Klarspüldosierer eingeschaltet
4. Drücken Sie zum Wechseln der Einstellung erneut Taste B . Im Digital-Display
wird die neue Einstellung angezeigt.
5. Schalten Sie mit der Ein-/Aus-Taste den
Geschirrspüler aus, um die ausgewählten
Optionen zu speichern.
16 electrolux
Wenn Sie sich dafür entscheiden,
wieder normale Reinigungsmitteln
zu verwenden, vergessen Sie bitte
nicht:
1. Die Funktion Multitab auszuschalten.
2. Den Klarspüler- und Salzbehälter
wieder zu füllen.
3. Die Wasserhärte auf die höchste
Härtestufe einzustellen und 1 norma-
len Spülgang ohne Geschirr auszuführen.
4. Die Wasserhärte entsprechend der
Wasserhärte Ihres Gebietes einzustellen.
5. Einstellung der Klarspüldosierung.
Auswählen und Starten eines Spülprogramms
Wählen Sie das Spülprogramm und
die Zeitvorwahl bei etwas geöffneter
Tür. Der Programmstart oder der
Ablauf der Zeitvorwahl setzen erst
nach dem Schließen der Tür ein. Bis
dahin können die Einstellungen
noch geändert werden
Warnung! Unterbrechen oder
löschen Sie ein laufendes
Spülprogramm NUR, wenn es
absolut notwendig ist.
Achtung! Beim Öffnen der Tür kann
heißer Dampf entweichen. Öffnen
Sie die Tür vorsichtig.
1. Kontrollieren Sie, dass die Körbe richtig
beladen sind und die Sprüharme beim
Drehen nicht behindert werden.
2. Vergewissern Sie sich, dass der Wasserhahn geöffnet ist.
3. Drücken Sie die Ein-/Aus-Taste. Der Geschirrspüler muss sich im Einstellmodus
befinden.
4. Drücken Sie die Taste des gewünschten
Programms (siehe die Tabelle "Spülprogramme").
Schließen Sie die Tür des Geschirrspülers; das Programm startet automatisch.
Unterbrechen eines laufenden
Spülprogramms
• Öffnen Sie die Tür des Geschirrspülers;
das Programm hält an. Schließen Sie die
Tür des Geschirrspülers; das Programm
wird an dem Punkt fortgesetzt, an dem es
unterbrochen wurde.
Einstellen und Starten des Programms
mit der Zeitvorwahl
1. Drücken Sie nach Auswahl des Spülprogramms die Zeitvorwahl-Taste, bis die
blinkende Stundenzahl der Zeitvorwahl
auf dem Digital-Display erscheint.
Mit dieser Option kann der Start des
Spülprogramms von 1 bis 19 Stunden
verzögert werden.
2. Schließen Sie die Tür des Geschirrspülers. Der Ablauf der Zeitvorwahl beginnt
jetzt automatisch.
3. Der Ablauf der Zeitvorwahl nimmt in
Schritten von jeweils 1 Stunde ab.
4. Das Öffnen der Tür unterbricht den Ablauf
der Zeitvorwahl. Schließen Sie die Tür
des Geschirrspülers; der Ablauf der Zeitvorwahl wird jetzt an dem Punkt fortgesetzt, an dem er unterbrochen wurde.
5. Nach Ablauf der Zeitvorwahl beginnt das
Spülprogramm automatisch.
Abbrechen eines laufenden
Spülprogramms oder einer laufenden
Zeitvorwahl
• Drücken Sie gleichzeitig die beiden Funktionstasten B und C solange, bis alle Kontrolllampen der Programmwahltasten
leuchten.
• Wenn Sie eine Zeitvorwahl ausschalten,
wird damit auch die Auswahl des Spülprogramms aufgehoben. In diesem Fall müssen Sie das Spülprogramm erneut einstellen.
• Soll ein neues Spülprogramm gewählt
werden, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.
Ende des Spülprogramms
• Der Geschirrspüler stoppt automatisch,
und ein Signalton zeigt das Ende des Spülprogramms an.
1. Öffnen Sie die Tür des Geschirrspülers.
Das Digital-Display zeigt Null an.
2. Schalten Sie den Geschirrspüler aus.
3. Öffnen Sie die Tür des Geschirrspülers
einen Spaltbreit und warten Sie einige Minuten, bevor Sie das Geschirr entnehmen; auf diese Weise kühlt das Geschirr
electrolux 17
rascher ab und die Trockenwirkung wird
verbessert.
Entladen des Geschirrspülers
• Heißes Geschirr ist stoßempfindlich. Lassen Sie daher das Geschirr abkühlen, bevor Sie es aus dem Gerät entnehmen.
• Entladen Sie zuerst den Unter- und dann
den Oberkorb; dadurch wird vermieden,
dass Wasser vom Oberkorb auf das Geschirr im Unterkorb tropft.
• Auf den Wänden und der Tür des Geschirrspülers kann sich Kondenswasser
absetzen, da sich Edelstahl schneller als
Geschirr abkühlt.
Nach dem Ende des Spülprogramms sollten Sie den Netzstecker
des Gerätes ziehen und den Wasserhahn schließen.
Spülprogramme
Spülprogramme
Programm
1)
2)
3)
Grad der Verschmutzung
Spülgut
Programmbeschreibung
Stark verschmutzt
Geschirr, Besteck,
Töpfe, Pfannen
Vorspülgang
Hauptspülgang bis zu 70°C
1 Zwischenspülgang
Klarspülgang
Trocknen
Beliebig
Geschirr, Besteck,
Töpfe, Pfannen
Vorspülgang
Hauptspülgang bis zu 45°C oder
70°C
1 oder 2 Zwischenklarspülgänge
Klarspülgang
Trocknen
Normal / leicht
verschmutzt
Geschirr und Besteck
Hauptspülgang bis zu 60°C
Klarspülgang
Normal verschmutzt
Geschirr und Besteck
Vorspülgang
Hauptspülgang bis zu 50°C
1 Zwischenspülgang
Klarspülgang
Trocknen
Normal / leicht
verschmutzt
Empfindliches Geschirr und Gläser
Hauptspülgang bis zu 45°C
1 Zwischenspülgang
Klarspülgang
Trocknen
1) Während des Spülprogramms "Auto" wird der Verschmutzungsgrad des Geschirrs durch den Grad
der Wassertrübung bestimmt. Programmdauer, Wasser- und Stromverbrauch können unterschiedlich
sein. Dies hängt vom Verschmutzungsgrad des Geschirrs ab und davon, ob der Geschirrspüler ganz
oder teilweise beladen ist. Das Gerät stellt während des Hauptspülgangs automatisch die
Wassertemperatur ein.
2) Dies ist das perfekte tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücksund Abendessensgeschirr samt Besteck spülen möchte.
3) Testprogramm für Testinstitute.
Verbrauchswerte
Programm
Programmdauer (in Minuten) 1)
-
Energieverbrauch
(in kWh)
1,4 - 1,6
Wasser (in Liter)
16 - 18
18 electrolux
Programm
Programmdauer (in Minuten) 1)
Energieverbrauch
(in kWh)
Wasser (in Liter)
-
1,1 - 1,7
12 - 23
-
0,9
9
-
1,0 - 1,1
12 - 13
-
0,8 - 0,9
14 - 15
1) Im Digital-Display wird die Programmdauer angezeigt.
Die Verbrauchswerte sind Richtwerte,
die von dem Druck, den Schwankungen
der Stromversorgung und der Geschirrmenge abhängen.
Reinigung und Pflege
Filterreinigung
Die Filter müssen regelmäßig kontrolliert und
gereinigt werden. Schmutzige Filter beeinträchtigen das Spülergebnis.
Warnung! Vergewissern Sie sich vor
dem Reinigen der Filter, dass die
Maschine ausgeschaltet ist.
1. Öffnen Sie die Tür und entfernen Sie den
Unterkorb.
2. Das Filtersystem des Geschirrspülers
umfasst einen Grobfilter ( A ), einen Mikrofilter ( B ) und ein Filtersieb. Entriegeln
Sie das Filtersystem mit dem Griff des
Mikrofilters.
4. Fassen Sie den Grobfilter ( A ) am Handgriff und ziehen Sie ihn aus dem Mikrofilter ( B ).
5. Reinigen Sie alle Filter sorgfältig unter
fließendem Wasser.
6. Nehmen Sie das Filtersieb aus dem Spülraumboden und reinigen Sie beide Seiten
sorgfältig.
3. Drehen Sie den Griff um 1/4 Umdrehung
nach links und ziehen Sie das Filtersystem heraus
7. Setzen Sie das Filtersieb wieder in den
Spülraumboden ein und vergewissern
Sie sich, dass es fest sitzt.
8. Setzen Sie den Grobfilter ( A ) in den Mikrofilter ( B ) ein und drücken Sie die beiden
Filter zusammen.
electrolux 19
9. Das Filtersystem einsetzen und durch
Drehen des Griffs nach rechts bis zum
Anschlag verriegeln. Achten Sie darauf,
dass das Filtersieb nicht über den Spülraumboden hervorragt.
Benutzen Sie den Geschirrspüler
NIEMALS ohne die Filter. Falsches
Einsetzen der Filter führt zu
schlechten Spülergebnissen und
kann Schäden am Gerät verursachen.
Versuchen Sie NIE, die Sprüharme
auszubauen.
Eventuell durch Schmutz verstopfte Löcher der Sprüharme mit einem Partystick reinigen.
Reinigung der Außenseiten
Reinigen Sie die Außenseiten und die Bedienblende des Gerätes mit einem weichen
feuchten Tuch. Benutzen Sie bei Bedarf nur
neutrale Reinigungsmittel. Benutzen Sie keine Scheuermittel, Metallschwämmchen oder
Lösungsmittel (Azeton, Trichloräthylen usw.).
Reinigung des Geräteinneren
Reinigen Sie die Gummidichtungen der Türen und des Reinigungsmittel- und Klarspülerbehälters regelmäßig mit einem feuchten
Tuch.
Alle 3 Monate sollten Sie das Spülprogramm
für stark verschmutztes Geschirr ohne Geschirr, aber mit Verwendung von Spülmitteln
ausführen.
Längerer Gerätestillstand
Vor einem längerem Stillstand des Geschirrspülers sollten Sie folgende Vorsichtsmaßnahmen ergreifen:
1. Ziehen Sie den Netzstecker und schließen Sie den Wasserhahn.
2. Öffnen Sie die Tür einen Spaltbreit, um
dem Entstehen unangenehmer Gerüche
vorzubeugen.
3. Reinigen Sie das Geräteinnere.
Frostschutzmaßnahmen
Stellen Sie den Geschirrspüler nicht in einem
Raum auf, in dem die Temperatur unter 0°C
absinkt. Sollte dies nicht vermeidbar sein, die
Maschine entleeren, die Gerätetür schließen,
den Wasserzulaufschlauch entfernen und
entleeren.
Transport des Gerätes
Halten Sie sich bei einem Transport des Gerätes (Umzug usw.) an folgende Anweisungen:
1. Netzstecker ziehen.
2. Den Wasserhahn schließen.
3. Den Wasserzulauf- und den Ablaufschlauch abnehmen.
4. Ziehen Sie das Gerät zusammen mit den
Schläuchen heraus.
Lassen Sie das Gerät beim Transport nicht
umkippen.
Was tun, wenn …
Der Geschirrspüler startet nicht oder hält
während des Betriebs an.
Einige Störungen können durch nachlässige
Instandhaltung oder Versehen bedingt sein
und mit Hilfe der in der folgenden Tabelle be-
schriebenen Hinweise ohne Hilfe des Kundendienstes behoben werden.
Öffnen Sie die Tür und schalten Sie das Gerät
aus. Bitte führen Sie jetzt folgende Abhilfemaßnahmen durch.
20 electrolux
Fehlercodes und Störungsanzeige
Mögliche Ursachen und Abhilfe
• Die Kontrolllampe für das laufende Programm
blinkt ständig
• akustische Signalabfolge
•
wird im Digital-Display angezeigt
Der Geschirrspüler füllt kein Wasser ein
• Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.
Den Wasserhahn reinigen.
• Der Wasserhahn ist geschlossen.
Drehen Sie den Wasserhahn auf.
• Der Filter (soweit vorhanden) in der Schlauchverschraubung des Wasserzulaufs am Wassereinlassventil ist zugesetzt.
Reinigen Sie den Filter.
• Der Wasserzulaufschlauch ist nicht richtig verlegt oder gequetscht.
Den Anschluss des Ablaufschlauchs kontrollieren.
• Die Kontrolllampe für das laufende Programm
blinkt ständig
• akustische Signalabfolge
•
wird im Digital-Display angezeigt
Der Geschirrspüler pumpt nicht ab
• Der Siphon ist verstopft.
Den Siphon reinigen.
• Der Wasserzulaufschlauch ist nicht richtig verlegt oder geknickt oder gequetscht.
Den Anschluss des Ablaufschlauchs kontrollieren.
• Die Kontrolllampe für das laufende Programm
blinkt ständig
• akustische Signalabfolge
•
wird im Digital-Display angezeigt
Die Aquasafe-Einrichtung ist ausgelöst
• Schließen Sie den Wasserhahn und wenden Sie
sich an den lokalen Kundendienst.
Störung
Das Programm startet nicht
Schließen Sie nach diesen Kontrollen die Tür
des Geschirrspülers und schalten Sie das
Gerät ein.
Das Programm wird an dem Punkt fortgesetzt, an dem es unterbrochen wurde.
Wenden Sie sich an den Kundendienst,
wenn die Störung fortbesteht oder erneut
auftritt.
Sollten Fehler auftreten, die nicht in der o. a.
Tabelle behandelt werden, rufen Sie bitte den
Kundendienst.
Wenden Sie sich bitte an den Kundendienst
und machen Sie folgende Angaben: Modell
Mögliche Ursachen und Abhilfe
• Tür des Geschirrspülers nicht richtig geschlossen.
Schließen Sie die Tür des Geschirrspülers.
• Netzstecker nicht eingesteckt.
Netzstecker einstecken
• Die Sicherung der Hausinstallation ist durchgebrannt.
Sicherung ersetzen.
• Zeitvorwahl eingestellt.
Löschen Sie die Zeitvorwahl, wenn das Geschirr sofort gewaschen werden soll.
(Mod.), Produktnummer (PNC) und Seriennummer (S.N.).
Diese Daten sind aus dem Typenschild auf
der Seite der Geschirrspülertür ersichtlich.
Notieren Sie diese Nummern hier, um sie
stets bei Bedarf zur Hand zu haben:
Modell
(Mod.). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Produkt-Nummer
(PNC) : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Serien-Nr.
(S.N.). : . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
electrolux 21
Das Spülergebnis ist nicht zufriedenstellend
Das Geschirr ist
nicht sauber
• Wahl eines falschen Spülprogramms.
• Das Geschirr ist so eingestellt, dass nicht alle Teile gut von Wasser umspült
werden. Die Körbe dürfen nicht überladen werden.
• Falsche Beladung behindert die Drehung der Sprüharme.
• Die Filter im Spülraumboden sind verstopft oder falsch eingesetzt.
• Zu hohe oder zu geringe Reinigungsmitteldosierung.
• Bei Kalkbelägen auf dem Geschirr; der Salzbehälter ist leer oder falsche
Einstellung des Wasserenthärters.
• Ablaufschlauch falsch verlegt.
• Verschlusskappe des Salzbehälters nicht richtig geschlossen.
Das Geschirr ist
nass und glanzlos
• Es wurde kein Klarspüler verwendet.
• Der Behälter für Klarspüler ist leer.
Schlieren, Streifen,
milchige Flecken
oder blauschimmernder Belag auf
Gläsern und Geschirr
• Klarspülerdosierung reduzieren.
Eingetrocknete
Wassertropfen auf
Gläsern und Geschirr
• Klarspülerdosierung erhöhen.
• Die Ursache kann beim Reinigungsmittel liegen. Bitte wenden Sie sich an
den Kundendienst des Reinigungsmittel-Herstellers.
Wenn die Störungen nach diesen Kontrollen
fortbestehen, wenden Sie sich an den Kundendienst.
Technische Daten
Abmessungen
Breite
Höhe
Tiefe
59,6 cm
81,8 - 87,8 cm
55,5 cm
Elektrischer Anschluss - Anschlussspannung - Gesamtleistung - Sicherung
Die Daten der elektrischen Anschlusswerte befinden sich auf dem
Typenschild an der Innenseite der Geschirrspülertür.
Wasserdruck
Mindestdruck
Höchstdruck
0,05 MPa (0,5 bar)
0,8 MPa (8 bar)
Fassungsvermögen
12 Maßgedecke
Hinweise für Prüfinstitute
Die Prüfung muss nach EN 60704 bei voller
Beladung mit dem Testprogramm (siehe Tabelle "Verbrauchswerte") durchgeführt werden.
Die Prüfung muss nach EN 50242 mit vollem
Salz- und Klarspülerbehälter und mit dem
Testprogramm (siehe "Verbrauchswerte")
durchgeführt werden.
Volle Beladung: 12 Maßgedecke
Reinigungsmitteldosierung:
5 g + 25 g (Typ B)
Klarspülmitteleinstellung
Position 4 (Typ III)
Die Prüfung MUSS folgendermaßen
ausgeführt werden:
• OHNE Glashalter,
• OHNE weiche Stachelreihen,
• OHNE Mini-Besteckkorb.
BITTE ENTFERNEN SIE diese Teile aus
dem Oberkorb.
22 electrolux
Anordnung des Oberkorbs
Anordnung des Besteckkorbs
Anordnung des Unterkorbs
Gerät aufstellen
Warnung! Der elektrische Anschluss
des Gerätes und alle sonstigen
Installationsarbeiten dürfen nur von
qualifizierten Elektrikern und
Installateuren ausgeführt werden.
Entfernen Sie vor dem Aufstellen der Maschine das gesamte Verpackungsmaterial.
Das Gerät möglichst in der Nähe eines Wasserhahns und eines Wasserablaufs aufstellen.
Der Geschirrspüler ist zum Einbau unter einer
Küchen-Arbeitsplatte bestimmt.
Achtung! Halten Sie sich für den Einbau des
Geschirrspülers und der Anbauplatte strikt
an die Anweisungen auf der beiliegenden
Schablone.
Es sind keine Lüftungsöffnungen für den Geschirrspüler erforderlich, sondern nur Durchführungen für den Wasserzulauf- und den
Ablaufschlauch und das Netzkabel.
Der Geschirrspüler ist mit höhenverstellbaren
Füßen ausgestattet.
Bei allen Arbeiten, die den Zugang zu den inneren Bauteilen erfordern, muss zuvor der
Netzstecker gezogen werden.
Stellen Sie vor dem Einbau des Geschirrspülers in die Küchenzeile sicher, dass der Wasser-, der Ablaufschlauch und das Netzkabel
weder geknickt noch gequetscht werden.
Fixieren des Geschirrspülers
Der Geschirrspüler muss gegen unbeabsichtigtes Kippen geschützt werden.
Aus diesem Grund ist sicherzustellen, dass
die Arbeitsplatte, unter die der Geschirrspüler eingeschoben wird, ordnungsgemäß und
sicher (an benachbarten Küchenschränken/möbeln usw.) befestigt ist.
electrolux 23
Ausrichten
Korrektes Ausrichten ist die Voraussetzung
dafür, dass die Tür wasserdicht schließt.
Bei richtiger Ausrichtung darf die Tür beim
Öffnen auf keiner Seite des Küchenmöbels
anstoßen.
Die Geräteausrichtung ggf. durch Anziehen
oder Lockern der Stellfüße nachstellen.
Wasseranschluss
Wasserzuleitung
Das Gerät kann mit Warmwasser (max. 60°)
wie auch mit Kaltwasser gespeist werden.
Mit einer Warmwasserversorgung können
Sie unter Umständen deutlich Energie sparen. Allerdings kommt es dabei darauf an,
wie das Warmwasser aufbereitet wird. (Wir
empfehlen alternative Energiequellen, die besonders umweltfreundlich sind wie zum Beispiel Solar- bzw. Photovoltaikanlagen oder
Windenergie).
Wenn Sie den Anschluss selbst durchführen:
die Kopplungsmutter des Wassereinlaufschlauchs des Gerätes ist für ein Rohrgewinde 3/4" ausgelegt oder für spezielle Schnellkupplungen wie zum Beispiel Press-Block.
Der Wasserdruck muss innerhalb des in den
"Technischen Daten" aufgeführten Bereichs
liegen. Ihr Wasserwerk kann Sie über die
durchschnittlichen Druckwerte in Ihrem Gebiet informieren.
Der Wasserzulaufschlauch darf beim Anschluss nicht geknickt, gequetscht oder verdreht werden.
Dieses Gerät besitzt einen Zulauf- und Ablaufschlauch, die nach rechts oder links verlegt werden können, um die Installation mit
der Klemmmutter zu erleichtern. Die
Klemmmutter muss zur Vermeidung von
Lecks richtig angebracht werden.
Achtung! NICHT alle Geschirrspülermodelle werden mit Zulauf- und Ablaufschläuchen mit einer Klemmmutter geliefert. In diesem Fall ist die genannte
Verlegung nicht möglich.
Falls das Gerät mit neuen oder lange Zeit
nicht benutzten Schläuchen angeschlossen
wird, lassen Sie bitte vor dem Anschluss des
Zulaufschlauchs einige Minuten lang Wasser
durch diesen fließen.
BENUTZEN Sie KEINE Anschlussschläuche von Altgeräten.
Das Gerät ist mit einer Sicherheitsvorrichtung versehen, die verhindert, dass
das im Geschirrspüler verwendete Wasser in das Trinkwassersystem zurücklaufen kann. Das Gerät entspricht den
gültigen Vorschriften für Installationsarbeiten.
Wasserschlauch mit Sicherheitsventil
Nach dem Anschluss des doppelwandigen
Wasserschlauchs befindet sich das Sicherheitsventil in der Nähe des Wasserhahns. Der
Wasserschlauch steht daher nur während
der Versorgung des Geschirrspülers unter
Druck. Sobald der Wasserschlauch zu lecken beginnt, unterbricht das Sicherheitsventil die Wasserversorgung.
Berücksichtigen Sie bei der Verlegung des
Wasserschlauchs:
• Das Elektrokabel des Sicherheitsventils
befindet sich in dem doppelwandigen
Wasserschlauch. Den Wasserschlauch
oder das Sicherheitsventil nicht in Wasser
tauchen.
• Ziehen Sie sofort den Netzstecker, wenn
der Wasserschlauch oder das Sicherheitsventil beschädigt ist.
• Ein Zulaufschlauch mit Sicherheitsventil
darf nur von einer Fachkraft des Kundendienstes ersetzt werden.
Warnung! Gefährliche Spannung
Anschluss des Ablaufschlauchs
Das Ende des Ablaufschlauchs kann wie
folgt angeschlossen werden:
24 electrolux
1. An einen Siphon; dabei den Schlauch an
der Unterseite der Arbeitsplatte befestigen. Dadurch wird verhindert, dass Abwasser aus dem Siphon in das Gerät zurückfließen kann.
2. An ein Standrohr mit Entlüftungsöffnung
und Innendurchmesser von mindestens
4 cm.
Der Abwasseranschluss muss sich in einer
Höhe von maximal 60 cm vom Boden des
Geschirrspülers befinden.
Der Ablaufschlauch kann nach rechts oder
links verlegt werden
Stellen Sie sicher, dass der Ablaufschlauch
nicht geknickt oder gequetscht wird, da das
den Wasserablauf behindern kann.
Der Spülbeckenstöpsel darf während des
Abpumpens des Gerätes nicht eingesetzt
sein, da dadurch das Wasser wieder in die
Maschine gesaugt werden kann.
Die Gesamtlänge des Ablaufschlauchs einschließlich einer eventuellen Verlängerung
darf nicht mehr als 4 Meter betragen. Ebenso
darf der Innendurchmesser der Verbindungen für den Anschluss an den Ablauf nicht
kleiner sein als der Durchmesser des eingesetzten Schlauchs.
Ebenso darf der Innendurchmesser der Verbindungen für den Anschluss an den Ablauf
nicht kleiner sein als der Durchmesser des
eingesetzten Schlauchs.
Wenn der Ablaufschlauch an einen Siphon
angeschlossen wird, muss die gesamte
Kunststoffmembran (A) entfernt werden. Wird die Membran nicht entfernt, kann
der Ablaufschlauch im Laufe der Zeit durch
eventuelle Ablagerungen von Speiseresten
im Siphon verstopft werden
Unsere Geräte verfügen über eine Sicherheitseinrichtung, die den Rückfluss
von Schmutzwasser in die Maschine
verhindert. Falls der Siphon Ihrer Spüle
mit einem "Rückschlagventil" ausgestattet ist, kann dadurch der Ablauf Ihres
Geschirrspülers beeinträchtigt werden.
Sie sollten das Ventil daher entfernen.
Zur Vermeidung von Undichtigkeiten
müssen die Wasseranschlüsse vollkommen dicht sein.
Elektrischer Anschluss
Warnung! Die
Sicherheitsbestimmungen
schreiben die Erdung des Gerätes
verbindlich vor.
Stellen Sie vor der ersten Benutzung
des Gerätes sicher, dass die Netzspannung und -frequenz mit den auf
dem Typenschild angegebenen Anschlusswerten übereinstimmen. Die
Nennwerte der Sicherung sind
ebenfalls aus dem Typenschild ersichtlich
Benutzen Sie für den Netzstecker
immer eine berührungssichere
Steckdose.
Vielfachsteckdosen, Steckverbinder und Verlängerungskabel dürfen
nicht verwendet werden. Es besteht
Brandgefahr durch Überhitzung.
Lassen Sie ggf. die Steckdose versetzen. Wenden Sie sich für einen
eventuellen Austausch des Netzkabels an den Kundendienst.
electrolux 25
Der Stecker muss auch nach der Installation des Geschirrspülers zugänglich sein.
Um das Netzkabel von der Steckdose zu trennen, ziehen Sie stets am
Netzstecker. Niemals am Netzkabel
ziehen.
Umwelttipps
Das Symbol
auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem
Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten
Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.
Verpackungsmaterial
Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffteile sind mit
internationalen Abkürzungen wie z. B. >PE<,
> PS< usw. gekennzeichnet. Entsorgen Sie
das Verpackungsmaterial entsprechend ihrer Kennzeichnung bei den kommunalen
Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.
Warnung! Vor der Entsorgung von
Altgeräten:
• Netzstecker ziehen.
• Das Netzkabel abtrennen und entsorgen.
• Das Türschloss entfernen. Damit verhindern Sie, dass spielende Kinder
sich einschließen und gefährden können.
Der Hersteller übernimmt keine Haftung für Unfälle, die aus der Missachtung dieser Vorschrift entstehen
sollten.
26 electrolux
electrolux 27
www.electrolux.com
Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte
unseren Onlineshop unter: www.juno.de
117983212 - 00 - 102008
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
