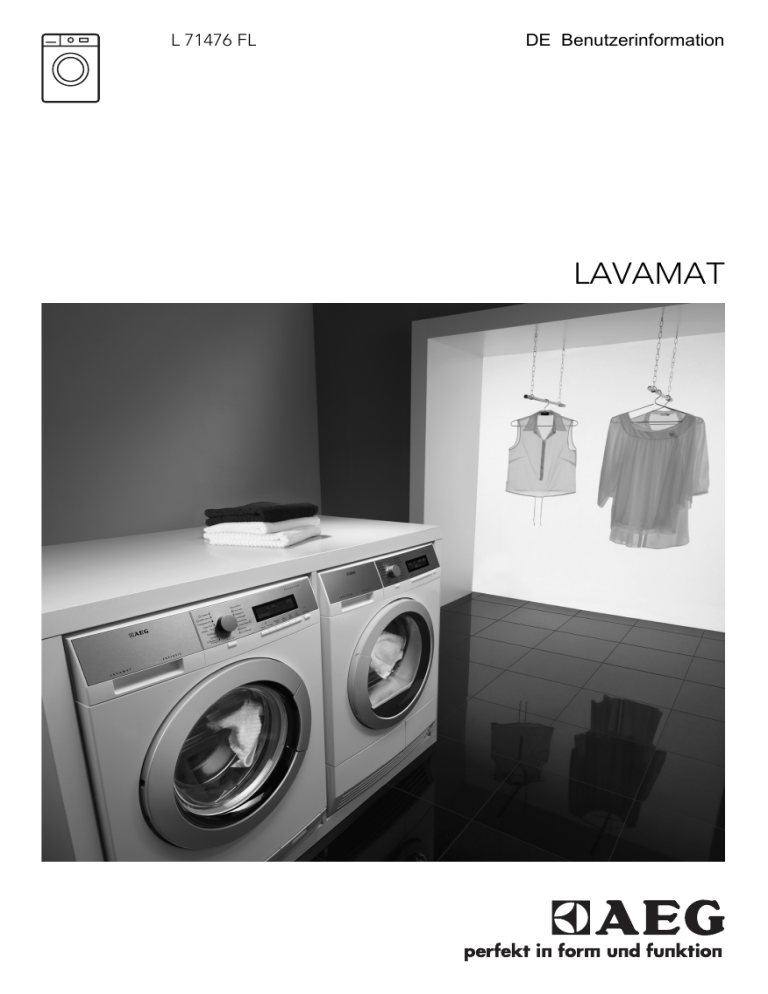

L 71476 FL
DE Benutzerinformation
LAVAMAT
2
www.aeg.com
INHALT
1.
2.
3.
5.
6.
7.
8.
9.
13.
14.
15.
16.
17.
18.
SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
GERÄTEBESCHREIBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
BEDIENFELD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
PROGRAMME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
VERBRAUCHSWERTE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
VOR DER ERSTEN INBETRIEBNAHME . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
GEBRAUCH DES GERÄTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
AM PROGRAMMENDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
UMWELTTIPPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
FÜR PERFEKTE ERGEBNISSE
Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen,
damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien,
die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in
gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum
Lesen, um seine Vorzüge kennen zu lernen.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu
erhalten:
www.aeg.com
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu
gewährleisten:
www.aeg.com/productregistration
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:
www.aeg.com/shop
KUNDENDIENST UND -BETREUUNG
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),
Seriennummer.
Warnungs-/ Sicherheitshinweise.
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz
Änderungen vorbehalten.
DEUTSCH
1.
3
SICHERHEITSHINWEISE
Lesen Sie vor der Montage und Anwendung sorgfältig dieses Handbuch:
• Für Ihre Sicherheit und die Sicherheit
Ihres Eigentums.
• Zum Schutz der Umwelt.
• Zur korrekten Bedienung des Geräts.
Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch
wenn Sie dieses an einem anderen Ort
aufstellen oder es an eine andere Person
weitergeben.
Der Hersteller ist nicht dafür verantwortlich, wenn eine inkorrekte Montage oder
Verwendung Schäden verursacht.
1.1 Sicherheit von Kindern und
schutzbedürftigen Personen
• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten, mangelnder Erfahrung
oder mangelndem Wissen dieses Gerät benutzen. Solche Personen müssen
von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt
oder bei der Bedienung des Geräts
angeleitet werden. Lassen Sie Kinder
nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial
von Kindern fern. Andernfalls besteht
Erstickungs- und Verletzungsgefahr.
• Halten Sie alle Wasch- und Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom
geöffneten Gerät fern.
• Vergewissern Sie sich vor dem Schließen der Gerätetür, dass sich keine Kinder oder Haustiere in der Trommel
befinden.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir,
diese zu aktivieren.
1.2 Allgemeine
Sicherheitshinweise
• Benutzen Sie das Gerät nicht für gewerbliche Zwecke. Dieses Gerät ist nur
zur Verwendung im Haushalt bestimmt.
• Nehmen Sie keine technischen Änderungen am Gerät vor. Hierdurch besteht Verletzungsgefahr und das Gerät
kann beschädigt werden.
• Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt
sind, im Gerät, auf dem Gerät oder in
der Nähe des Geräts. Es besteht Explosions- und Brandgefahr.
• Beachten Sie die Sicherheitsanweisungen auf der Waschmittelpackung, um
Verätzungen an Augen, Mund oder im
Hals zu vermeiden.
• Achten Sie darauf, dass alle Metallobjekte aus der Wäsche entfernt wurden.
Harte und scharfe Gegenstände können das Gerät beschädigen.
• Berühren Sie während des Betriebs
nicht das Türglas. Das Glas kann heiß
sein (dies gilt nur für Frontlader).
1.3 Reinigung und Pflege
• Schalten Sie das Gerät ab und ziehen
Sie den Netzstecker aus der Steckdose.
• Benutzen Sie das Gerät nie ohne die
Filter. Vergewissern Sie sich, dass die
Filter ordnungsgemäß eingesetzt sind.
Ein falsch eingesetzter Filter führt zu
Wasserlecks.
1.4 Montage
• Das Gerät ist schwer, Vorsicht beim
Transport.
• Transportieren Sie das Gerät nicht ohne die Transportschrauben. Sonst
könnten innere Bauteile beschädigt
und Lecks oder Betriebsstörungen
verursacht werden.
• Schließen Sie ein beschädigtes Gerät
nicht an.
• Achten Sie darauf, sämtliche Verpackungsmaterialien und Transportschrauben zu entfernen.
• Vergewissern Sie sich, dass der Netzstecker während der Montage nicht an
einer Netzsteckdose angeschlossen
ist.
4
www.aeg.com
• Die elektrische Installation, die Klempnerarbeiten und die Montage des Geräts dürfen nur von einer qualifizierten
Fachkraft ausgeführt werden. Auf diese Weise werden Gebäudeschäden
und Verletzungen vermieden.
• Stellen Sie das Gerät nicht an einem
Ort auf, an dem die Temperatur unter
0 °C absinken kann, und benutzen Sie
das Gerät nicht, wenn die Temperatur
unter 0 °C absinken könnte.
• Falls Sie das Gerät auf einem Teppichboden aufstellen, sorgen Sie dafür,
dass Luft zwischen dem Gerät und
dem Teppich zirkulieren kann. Stellen
Sie die Füße so ein, dass der dazu erforderliche Abstand zwischen Gerät
und Teppich vorhanden ist.
Wasseranschluss
• Schließen Sie das Gerät nicht mit gebrauchten Schläuchen an. Verwenden
Sie nur neue Schläuche.
• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.
• Schließen Sie das Gerät nicht an eine
neue oder lange nicht mehr benutzte
Wasserleitung an, sondern lassen Sie
zunächst das Wasser ein paar Minuten
durch die Wasserleitung fließen und
schließen Sie erst dann den Zulaufschlauch an.
• Vergewissern Sie sich bei der ersten
Verwendung des Gerätes, dass die
Wasserschläuche und Anschlüsse
dicht sind.
• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den
Daten Ihrer Stromversorgung entsprechen.
• Schließen Sie das Gerät nur an eine
sachgemäß installierte Schutzkontaktsteckdose an.
• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel. Es
besteht Brandgefahr.
• Ersetzen oder wechseln Sie nicht
selbst das Netzkabel. Wenden Sie sich
an den Kundendienst.
• Achten Sie darauf, Netzstecker und
Netzkabel nicht zu beschädigen.
• Stecken Sie den Netzstecker erst nach
Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, wenn
Sie das Gerät vom Stromnetz trennen
möchten. Ziehen Sie dazu immer direkt am Netzstecker.
1.5 Entsorgung des Geräts
Ziehen Sie den Netzstecker aus der
Netzsteckdose.
2. Schneiden Sie das Netzkabel ab und
entsorgen Sie es.
3. Entsorgen Sie die Türverriegelung,
damit Kinder oder Haustiere nicht in
dem Gerät eingeschlossen werden
können. Es besteht Erstickungsgefahr (dies gilt nur für Frontlader).
1.
Elektrischer Anschluss
• Stellen Sie sicher, dass das Gerät geerdet ist.
2. TECHNISCHE DATEN
Abmessungen
Elektrischer Anschluss:
Breite / Höhe / Tiefe
600 / 850 / 522 mm
Gesamttiefe
540 mm
Spannung
Gesamtleistung
Sicherung
Frequenz
230 V
2200 W
10 A
50 Hz
DEUTSCH
Die Schutzklasse gewährleistet einen Schutz gegen
das Eindringen von festen Fremdkörpern und
Spritzwasser (Feuchtigkeit), außer an den Stellen, an
denen das Niederspannungsgerät keinen Schutz
gegen Feuchtigkeit besitzt
Wasserdruck
5
IPX4
Min.
0,5 bar (0,05 MPa)
Max.
8 bar (0,8 MPa)
Kaltwasser
Wasserversorgung 1)
Maximale Beladung
Koch-/Buntwäsche
Schleuderdrehzahl
Max.
7 kg
1400 U/min
1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde
an.
3. GERÄTEBESCHREIBUNG
1
2
3
8
9
10
4
5
11
6
7
12
1 Arbeitsplatte
8 Wasserablaufschlauch
2 Waschmittelschublade
3 Bedienfeld
9 Wassereinlassventil
10 Netzkabel
4 Türgriff
11 Transportschrauben
5 Typenschild
6 Ablaufpumpe
12 Schraubfüße zum Ausrichten des
7 Schraubfüße zum Ausrichten des
Geräts
Geräts
6
www.aeg.com
4. ZUBEHÖR
1
1 Schraubenschlüssel
2
Zum Lösen der Transportschrauben.
2 Kunststoffkappen
4
Zum Verschließen der Öffnungen auf
der Rückseite des Geräts nach dem
Entfernen der Transportschrauben.
3 Aquasafe-Zulaufschlauch
Zur Verhinderung von eventuellen
Wasserlecks.
4 Kunststoff-Schlauchführung
Zum Einhängen des Ablaufschlauchs
an einer Waschbeckenkante.
3
5. BEDIENFELD
1
2
Energiesparen
3
Koch/Bunt
Super Eco
+ Vorwäsche
20 Min. - 3 kg
Extra Leise
Schnell Intensiv
Pflegeleicht
Jeans
+ Vorwäsche
Gardinen
Leichtbügeln
Spülen
Schleudern/
Pumpen
Feinwäsche
Wolle/Seide
Ein/Aus
Temp.
10
1 Ein/Aus-Taste (Ein/Aus)
2 Programmwahlschalter
3 Display
4 Start/Pause-Taste (Start/Pause)
5 Zeitvorwahl-Taste (Zeitvorwahl)
6 Zeitsparen-Taste (Zeit Sparen)
7 Extra Spülen-Taste (Extra Spülen)
8 Flecken-Taste (Flecken)
9 Drehzahlreduzierungstaste(U./Min.)
10 Temperatur-Taste (Temp.)
U./Min.
Flecken
Extra
Spülen
Zeit
Sparen
Zeitvorwahl
Start/Pause
9
8
7
6
5
4
5.1 Ein-/Aus-Taste 1
Drücken Sie diese Taste, um das Gerät
ein- oder auszuschalten. Wird das Gerät
eingeschaltet, ist eine Tonfolge zu hören.
Die Funktion AUTO Stand-by schaltet
das Gerät in den folgenden Fällen automatisch aus, um den Energieverbrauch
zu verringern:
• Wenn Sie nicht innerhalb von 5 Minuten die Taste 4 drücken.
– Alle Einstellungen werden gelöscht.
– Drücken Sie die Taste 1 , um das
Gerät wieder einzuschalten.
DEUTSCH
– Stellen Sie das Waschprogramm
und die gewünschten Funktionen
erneut ein.
• 5 Minuten nach dem Ende des Waschprogramms. Siehe „Am Programmende“.
5.2 Programmwahlschalter 2
Drehen Sie diesen Schalter, um ein Programm einzustellen. Die entsprechende
Programmanzeige leuchtet auf.
5.3 Display 3
A
B
C
D
Das Display zeigt an:
A
• Die maximale Temperatur des Programms.
B
• Die Standard-Schleuderdrehzahl des Programms.
• „Ohne Schleudern“1) und „Spülstopp“-Symbole.
C
• Die Display-Symbole2)
Symbol-
beschreibung
Hauptwaschgang
Spülgänge
Schleudergang
Kindersicherung
Sie können die Gerätetür nicht öffnen, solange dieses Symbol leuchtet.
Wenn das Symbol blinkt, kann die Gerätetür nicht geöffnet
werden. Bitte warten Sie in diesem Fall einige Minuten, bevor Sie die Tür öffnen.
Sie können die Tür erst öffnen, wenn das Symbol erlischt.
Wenn das Symbol nicht erlischt, obwohl das Programm
beendet ist:
• Es befindet sich Wasser in der Trommel.
• Die Spülstopp-Funktion ist eingeschaltet.
Zeitvorwahl
7
8
www.aeg.com
D
• Programmdauer
Wenn das Programm beginnt, verringert sich die angezeigte Zeit in Minutenschritten.
• Zeitvorwahl
Wenn Sie die Zeitvorwahl-Taste drücken, zeigt das Display die verbleibende Zeit bis zum Programmstart an.
• Alarmcodes
Bei einer Störung des Geräts erscheinen im Display Alarmcodes. Siehe
Abschnitt „Fehlersuche …“.
• Err
„Err“ erscheint einige Sekunden lang im Display, wenn:
– Sie eine Funktion auswählen, die nicht mit dem eingestellten Waschprogramm kombinierbar ist.
– Sie das laufende Programm ändern.
Die Kontrolllampe der Start/Pause-Taste 4 blinkt.
•
Das Waschprogramm beendet ist.
1) Nur verfügbar für das Schleuder-/Abpumpprogramm.
2) Die Symbole erscheinen im Display, wenn die zugehörige Programmphase oder
Funktion eingestellt ist.
5.4 Start-/Pause-Taste 4
5.7 Extra Spülen-Taste 7
Drücken Sie die Taste 4 , um ein Programm zu starten oder zu unterbrechen.
Drücken Sie die Taste 7 , um einem
Programm weitere Spülgänge hinzuzufügen.
Diese Funktion empfiehlt sich in Gebieten mit weichem Wasser und für Menschen, die unter Waschmittelallergien
leiden.
5.5 Zeitvorwahl-Taste 5
Drücken Sie die Taste 5 , um den Start
eines Programms um 30 Minuten bis 20
Stunden zu verzögern.
5.8 Flecken-Taste 8
5.6 Zeitspar-Taste 6
Drücken Sie die Taste 6 , um die Programmdauer zu verkürzen.
• Drücken Sie die Taste einmal, um die
Programmdauer für normal verschmutzte Wäsche zu verkürzen.
• Drücken Sie zweimal, um die Programmdauer „Extra Kurz“ für nur gering verschmutzte Wäsche einzustellen.
Bei einigen Programmen kann jeweils nur eine dieser beiden
Funktionen eingestellt werden.
Drücken Sie die Taste 8 , um einem
Programm eine FleckenbehandlungsPhase hinzuzufügen.
Verwenden Sie diese Funktion für Wäsche mit schwer zu entfernenden Flecken.
Bei Wahl dieser Funktion geben Sie den
.
Fleckentferner in das Fach
Mit dieser Funktion verlängert
sich die Programmdauer.
Diese Funktion ist bei Temperaturen unter 40 °C nicht verfügbar.
5.9 Schleuderdrehzahl-Taste
9
Drücken Sie diese Taste zum:
DEUTSCH
• Verringern der maximalen Schleuderdrehzahl bei der Einstellung eines Programms.
Das Display zeigt nur die Schleuderdrehzahlen, die mit dem eingestellten Programm verfügbar
sind.
• Schalten Sie den Schleudergang aus.
• Aktivieren Sie die Spülstopp-Funktion.
Stellen Sie diese Funktion ein, um
Knitterfalten zu vermeiden. Das Gerät
pumpt das Wasser am Ende des Programms nicht ab.
Die Schleuderphase ist
ausgeschaltet.
Die Spülstopp-Funktion
ist eingeschaltet.
5.10 Temperatur-Taste 10
Drücken Sie die Taste 10 zum Ändern
der Standardtemperatur.
--
= kaltes Wasser
5.11 Funktion „Akustische
Signale“
Sie hören akustische Signale, wenn ...
• Sie das Gerät einschalten.
• Sie das Gerät ausschalten.
• Sie eine Taste drücken.
• Das Programm beendet ist.
• Eine Störung des Geräts vorliegt.
Zum Deaktivieren/Aktivieren der akustischen Signale drücken Sie die Tasten
8 und 7 6 Sekunden lang gleichzeitig.
Bei deaktivierten akustischen
Signalen ertönen sie nur noch
dann, wenn Sie eine Taste drücken und wenn eine Störung vorliegt.
9
5.12 Funktion Kindersicherung
Diese Funktion verhindert, dass Kinder
mit dem Bedienfeld spielen.
• Drücken Sie zum Aktivieren der Funktion die Tasten 10 und 9 gleichzeitig
so lange, bis im Display das Symbol
erscheint.
• Drücken Sie zum Deaktivieren der
Funktion die Tasten 10 und 9
gleichzeitig so lange, bis das Symbol
im Display erlischt.
Wenn Sie die Funktion aktiveren
• Bevor Sie die Start/Pause-Taste 4
drücken, kann das Gerät nicht starten.
• Nachdem Sie die Start/Pause-Taste
drücken 4 , sind alle Tasten und der
Programmwahlschalter deaktiviert.
5.13 Funktion „immer extra
spülen“
Mit dieser Funktion können Sie die Funktion „Extra Spülen“ stets beibehalten,
auch wenn Sie ein neues Programm einstellen.
• Drücken Sie zum Aktivieren der Funktion die Tasten 6 und 5 gleichzeitig
so lange, bis die Kontrolllampe der
Taste 7 leuchtet.
• Drücken Sie zum Deaktivieren der
Funktion die Tasten 6 und 5
gleichzeitig so lange, bis die Kontrolllampe der Taste 7 erlischt.
10 www.aeg.com
6. PROGRAMME
Programm
Temperatur
Beladung
Max. Beladung
Programmbeschreibung
Funktionen
Koch/Bunt
95 °C - Kalt
Weiße und bunte
Baumwolle, normal
verschmutzt.
Max. 7 kg
Hauptwaschgang
Spülgänge
Langer Schleudergang
DREHZAHLREDUZIERUNG
SPÜLSTOPP
FLECKEN1)
EXTRA SPÜLEN
ZEIT SPAREN2)
Koch/Bunt +
Vorwäsche
95 °C - Kalt
Weiße und bunte
Baumwolle, stark verschmutzt.
Max. 7 kg
Vorwäsche
Hauptwaschgang
Spülgänge
Langer Schleudergang
DREHZAHLREDUZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN
ZEIT SPAREN2)
Extra Leise
95 °C - Kalt
Weiße und bunte
Baumwolle, normal
verschmutzt.
Max. 7 kg
Hauptwaschgang FLECKEN1)
Spülgänge
EXTRA SPÜLEN
Stopp mit Wasser ZEIT SPAREN2)
in der Trommel
Pflegeleicht
60 °C - Kalt
Synthetik- oder
Mischgewebe, normal verschmutzt.
Max. 3.5 kg
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
DREHZAHLREDUZIERUNG
SPÜLSTOPP
FLECKEN1)
EXTRA SPÜLEN
ZEIT SPAREN2)
Pflegeleicht +
Vorwäsche
60 °C - Kalt
Synthetik- oder
Mischgewebe, stark
verschmutzt.
Max. 3.5 kg
Vorwäsche
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
DREHZAHLREDUZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN
ZEIT SPAREN2)
Leichtbügeln3)
60 °C - Kalt
Synthetikfasern, normal verschmutzt.
Max. 3.5 kg
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
DREHZAHLREDUZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN
ZEIT SPAREN2)
Feinwäsche
40 °C - Kalt
Feinwäsche, z.B. aus
Acryl, Viskose oder
Polyester, normal
verschmutzt.
Max. 3.5 kg
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
DREHZAHLREDUZIERUNG
SPÜLSTOPP
FLECKEN1)
EXTRA SPÜLEN
ZEIT SPAREN2)
DEUTSCH
Programm
Temperatur
11
Beladung
Max. Beladung
Programmbeschreibung
Waschmaschinenfeste Wolle. Handwaschbare Wolle und
Feinwäsche mit dem
„Handwäsche“-Pflegesymbol.
Max. 2 kg
Hauptwaschgang DREHZAHLRESpülgänge
DUZIERUNG
Kurzer Schleuder- SPÜLSTOPP
gang
Schleudern/
Pumpen4)
Alle Gewebe
Die maximale Beladung hängt vom Wäschetyp ab.
Abpumpen des
Wassers
Schleudergang
mit maximaler
Drehzahl.
DREHZAHLREDUZIERUNG
OHNE SCHLEUDERN
Spülen
Alle Gewebe.
Ein Spülgang mit
zusätzlichem
Schleudergang
DREHZAHLREDUZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN5)
Gardinen
40 °C - Kalt
Stellen Sie dieses
Programm zum Waschen von Gardinen
ein. Dem Programm
wird automatisch ein
Vorwaschgang hinzugefügt, um den
Staub von den Gardinen zu entfernen.
Geben Sie kein
Waschmittel in das
Fach für die Vorwäsche.
Max. 2.5 kg
Vorwäsche
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
DREHZAHLREDUZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN
Jeans
60 °C - Kalt
Textilien aus Jeansstoff. Trikots aus modernen Geweben.
Max. 7 kg
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
DREHZAHLREDUZIERUNG
SPÜLSTOPP
ZEIT SPAREN2)
EXTRA SPÜLEN
Schnell Intensiv
60°-40°
Schnellwaschprogramm für leicht verschmutzte weiße/farbechte Buntwäsche
und Mischgewebe.
Max. 5 kg
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
DREHZAHLREDUZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN
20 Min. - 3 kg
40° - 30°
Teile aus Baumwolle
oder Synthetik, die
leicht verschmutzt
sind oder nur einmal
getragen wurden.
Hauptwaschgang DREHZAHLRESpülgänge
DUZIERUNG
Kurzer Schleudergang
Wolle/Seide
40 °C - Kalt
Funktionen
12 www.aeg.com
Programm
Temperatur
Beladung
Max. Beladung
Programmbeschreibung
Funktionen
Super Eco6)
Kalt
Mischfasern (Baumwolle und Synthetik).
Max. 3 kg
Hauptwaschgang
Spülgänge
Kurzer Schleudergang
DREHZAHLREDUZIERUNG
SPÜLSTOPP
EXTRA SPÜLEN
Energiesparen7) Weiße und farbechte
Baumwolle, normal
60° - 40°
verschmutzt.
Max. 7 kg
Hauptwaschgang
Spülgänge
Langer Schleudergang
DREHZAHLREDUZIERUNG
SPÜLSTOPP
FLECKEN
EXTRA SPÜLEN
ZEIT SPAREN2)
1) Die FLECKEN-Funktion ist nicht verfügbar bei einer Temperatur unter 40 °C.
2) Wir empfehlen eine reduzierte Beladung, falls die Taste 6 zwei Mal gedrückt wird (die
Funktion „Extra Kurz“ eingestellt ist). Das Gerät kann zwar voll beladen werden, aber es
werden keine optimalen Waschergebnisse erzielt. Bei den Energiesparprogrammen für
Baumwolle können Sie nur die Option Extra Kurz wählen.
3) Die Wasch- und die Schleuderphase sind schonend, um Knitterbildung zu vermeiden.
Das Gerät führt zusätzliche Spülgänge aus.
4) Die Standard-Schleuderdrehzahl ist die Drehzahl für Koch-/Buntwäsche. Stellen Sie die
Schleuderdrehzahl ein. Achten Sie darauf, dass sie für die Wäsche geeignet ist. Soll
ausschließlich abgepumpt werden, stellen Sie die Funktion OHNE SCHLEUDERN ein.
5) Drücken Sie die Taste EXTRA SPÜLEN für zusätzliche Spülgänge. Bei einer niedrigen
Schleuderdrehzahl werden Schonspülgänge und ein kurzer Schleudergang durchgeführt.
6) Stellen Sie dieses Programm ein, wenn Sie Zeit sparen und den Energie- und
Wasserverbrauch senken möchten.
7) Die Programme „Energiesparen 60 °C“ und „Energiesparen 40 °C“ sind gemäß
Verordnung 1061/2010 die Standardprogramme „Baumwolle 60 °C“ bzw. „Baumwolle
40 °C“. Hinsichtlich des kombinierten Energie- und Wasserverbrauchs für das Waschen
normal verschmutzter Koch- und Buntwäsche sind dies die effizientesten Programme.
Stellen Sie dieses Programm ein, wenn Sie gute Waschergebnisse erzielen und den
Energieverbrauch senken möchten. Die Dauer des Waschprogramms verlängert sich. Bei
den Energiesparprogrammen für Baumwolle können Sie nur die Option Extra Kurz
wählen.
7. VERBRAUCHSWERTE
Die Werte dieser Tabelle sind Richtwerte. Folgende Faktoren können diese
Werte verändern: Die Wäscheart und -menge, die Wasser- und Raumtemperatur.
Programme
Beladung
(kg)
Energieverbrauch
(kWh)
Wasserverbrauch (Liter)
Ungefähre
Programmdauer (in
Minuten)
Restfeuchte (%)1)
Koch-/Buntwäsche 60 °C
7
1.3
62
157
52
Koch-/Buntwäsche 40 °C
7
0.8
62
154
52
DEUTSCH
Programme
13
Beladung
(kg)
Energieverbrauch
(kWh)
Wasserverbrauch (Liter)
Ungefähre
Programmdauer (in
Minuten)
Restfeuchte (%)1)
Pflegeleicht
40 °C
3.5
0.53
45
127
35
Feinwäsche
40 °C
3.5
0.57
53
100
35
2
0.25
45
56
30
Wolle/Handwäsche 30 °C
Standardprogramme Bauwolle
Standardprogramm
Baumwolle
60 °C
7
0.86
52
240
52
Standardprogramm
Baumwolle
60 °C
3.5
0.74
41
215
52
Standardprogramm
Baumwolle
40 °C
3.5
0.52
41
210
52
1) Am Ende der Schleuderphase.
Modell
Aus-Zustand (W)
Ein-Zustand (W)
0.75
0.75
L 71476 FL
8. VOR DER ERSTEN INBETRIEBNAHME
Zum Aktivieren des Ablaufsystems
füllen Sie 2 Liter Wasser in das
Hauptfach der Waschmittelschublade.
2. Geben Sie eine kleine Waschmittelmenge in das Hauptfach der Waschmittelschublade. Stellen Sie ein
Koch/Buntwäsche-Programm mit der
höchsten Temperatur ein und starten Sie das Programm mit leerer
Trommel. So werden alle eventuellen Verunreinigungen aus Trommel
und Bottich entfernt.
1.
9. GEBRAUCH DES GERÄTS
1.
2.
Drehen Sie den Wasserhahn auf.
Stecken Sie den Netzstecker in die
Steckdose.
3.
Drücken Sie die Taste 1 , um das
Gerät einzuschalten.
4.
5.
Legen Sie die Wäsche in das Gerät.
Verwenden Sie die richtige Waschmittel- und Pflegemittelmenge.
14 www.aeg.com
6.
Stellen Sie je nach Wäscheart und
Verschmutzungsgrad das passende
Waschprogramm ein.
10. EINFÜLLEN DER WÄSCHE
1.
2.
Öffnen Sie die Tür des Geräts.
Geben Sie jedes Wäschestück einzeln in die Trommel. Schütteln Sie
jedes Wäschestück leicht aus, bevor
Sie es in das Gerät legen. Achten Sie
darauf, nicht zu viel Wäsche einzufüllen.
3. Schließen Sie die Tür.
Achten Sie darauf, dass keine Wäschestücke zwischen der Dichtung und der
Tür stecken. Dies könnte zu Wasserlecks
oder Beschädigungen der Wäsche führen.
11. EINFÜLLEN VON WASCH- UND PFLEGEMITTELN
Waschmittelfach für die Vorwäsche, das Einweichprogramm und
die Flecken-Funktion.
Füllen Sie das Waschmittel für den Vorwaschgang, das Einweichen und den Fleckentferner vor dem Start des Programms ein.
Waschmittelfach für den Hauptwaschgang.
Wenn Sie Flüssigwaschmittel verwenden, muss dieses direkt vor
dem Start des Programms eingefüllt werden.
DEUTSCH
15
Fach für flüssige Pflegemittel (Weichspüler, Stärke).
Füllen Sie das Pflegemittel in das Fach ein, bevor Sie das Programm starten.
Maximale Menge für flüssige Pflegemittel.
Klappe für Waschpulver oder Flüssigwaschmittel
Drehen Sie die Klappe nach oben oder nach unten in die korrekte Position für Waschpulver oder Flüssigwaschmittel.
Halten Sie sich immer an die Anweisungen auf der Verpackung der
Waschmittelprodukte.
Überprüfen Sie die Position der Klappe
1.
Ziehen Sie die Waschmittelschublade bis zum Anschlag heraus.
2. Drücken Sie den Hebel nach unten
und ziehen Sie die Schublade heraus.
3.
Drehen Sie die Klappe nach oben,
wenn Sie Waschpulver verwenden.
4.
Drehen Sie die Klappe nach unten,
wenn Sie Flüssigwaschmittel verwenden.
Klappe in der unteren Position:
– Verwenden Sie keine Gelwaschmittel oder Flüssigwaschmittel mit dicker Konsistenz.
– Füllen Sie nicht mehr Flüssigwaschmittel ein als bis zur Markierungslinie auf der Klappe.
– Stellen Sie nicht den Vorwaschgang ein.
– Stellen Sie nicht die Zeitvorwahl ein.
16 www.aeg.com
5.
6.
Messen Sie Waschmittel und Weichspüler ab.
Schließen Sie die Waschmittelschublade vorsichtig. Achten Sie darauf, dass die Klappe beim Schließen der Waschmittelschublade
nicht blockiert.
12. EINSTELLEN UND STARTEN EINES PROGRAMMS
1.
Drehen Sie den Programmwahlschalter. Die entsprechende Programmanzeige leuchtet auf.
2.
Drücken Sie die Taste 4 erneut.
Das Waschprogramm wird fortgesetzt.
2.
Die Kontrolllampe der Taste 4
blinkt rot.
3. Im Display werden die Standardwerte für Temperatur und Schleuderdrehzahl angezeigt. Drücken Sie die
entsprechenden Tasten, um die
Temperatur und/oder Schleuderdrehzahl zu ändern.
4. Wählen Sie die verfügbaren Funktionen aus. Die Kontrolllampe der eingestellten Funktion leuchtet oder
das Display zeigt das entsprechende
Symbol an.
5.
Drücken Sie die Taste 4 , um das
Programm zu starten. Die Kontrolllampe der Taste 4 leuchtet.
Die Ablaufpumpe kann sich während des Wasserzulaufs eine kurze Zeit einschalten.
Das Gerät stellt automatisch
die Programmdauer für die
Menge der eingefüllten Wäsche in der Trommel ein, um
perfekte Waschergebnisse in
kurzer Zeit zu erzielen. Etwa
15 Minuten nach dem Start
des Programms erscheint im
Display die neue Zeitangabe.
12.1 Unterbrechen eines
Programms
1.
Drücken Sie die Taste 4 . Die Kontrolllampe blinkt.
12.2 Abbrechen eines
Programms
1.
Drücken Sie die Taste 1 , um das
Programm abzubrechen und das
Gerät auszuschalten.
2.
Drücken Sie die Taste 1 erneut, um
das Gerät einzuschalten. Anschließend können Sie ein neues Waschprogramm einstellen.
Das Gerät pumpt das Wasser
nicht ab.
12.3 Ändern einer Funktion
Einige Funktionen können nur geändert
werden, bevor sie durchgeführt werden.
1.
Drücken Sie die Taste 4 . Die Kontrolllampe blinkt.
2. Ändern Sie die eingestellte Funktion.
12.4 Einstellen der
Zeitvorwahl
1.
Drücken Sie die Taste 5 wiederholt, bis das Display die Zeit in Minuten oder Stunden anzeigt. Die entsprechenden Symbole leuchten auf.
2.
Nach dem Drücken der Taste 4 beginnt das Gerät die vorgewählte Zeit
herunterzuzählen.
Nach Ablauf der Zeitvorwahl startet
das Programm automatisch.
DEUTSCH
Sie können die Einstellung der
Zeitvorwahl vor dem Einschalten
des Geräts mit der Taste 4 jederzeit abbrechen oder ändern.
12.5 Abbrechen der
Zeitvorwahl
1.
Drücken Sie die Taste 4 . Die zugehörige Kontrolllampe blinkt.
2.
Drücken Sie die Taste 5 wiederholt, bis das Display 0’ anzeigt.
3.
Drücken Sie die Taste 4 . Das Programm startet.
12.6 Öffnen der Tür
Während ein Programm oder die Zeitvorwahl aktiv ist, ist die Tür verriegelt.
So öffnen Sie die Gerätetür:
1.
Drücken Sie die Taste 4 . Das Türverriegelungssymbol im Display erlischt.
2.
3.
17
Öffnen Sie die Tür des Geräts.
Schließen Sie die Tür des Geräts
und drücken Sie die Taste 4 . Das
Programm bzw. die Zeitvorwahl läuft
weiter.
Wenn die Temperatur und der
Wasserstand in der Trommel zu
hoch sind, leuchtet das Türverriegelungssymbol weiterhin und die
Tür lässt sich nicht öffnen. Gehen
Sie zum Öffnen der Tür wie folgt
vor:
1. Schalten Sie das Gerät aus.
2. Warten Sie einige Minuten.
3. Vergewissern Sie sich, dass
kein Wasser in der Trommel
steht.
Wenn Sie das Gerät ausschalten,
müssen Sie das Programm anschließend neu einstellen.
13. AM PROGRAMMENDE
• Das Gerät stoppt automatisch.
• Es ertönen akustische Signale.
• Im Display erscheint
.
• Die Kontrolllampe der Start/PauseTaste 4 erlischt.
• Das Türverriegelungssymbol erlischt.
• Drücken Sie die Taste 1 , um das
Gerät auszuschalten. Fünf Minuten
nach Ende des Programms schaltet
die Energiesparfunktion das Gerät automatisch aus.
Wenn Sie das Gerät wieder einschalten, sehen Sie im Display
das Ende des letzten Programms. Drehen Sie den Programmwahlschalter, um ein neues Programm einzustellen.
• Nehmen Sie die Wäsche aus dem Gerät. Vergewissern Sie sich, dass die
Trommel leer ist.
• Lassen Sie die Tür offen, damit sich
kein Schimmel und keine unangenehmen Gerüche bilden.
• Schließen Sie den Wasserhahn.
Das Waschprogramm ist beendet,
aber es steht Wasser in der Trommel:
– Die Trommel dreht sich regelmäßig,
um Knitterfalten in der Wäsche zu vermeiden.
– Die Tür bleibt verriegelt.
– Sie müssen das Wasser abpumpen,
um die Tür zu öffnen.
Abpumpen des Wassers:
1. Reduzieren Sie, falls erforderlich, die
Schleuderdrehzahl.
2. Drücken Sie die Start/Pause-Taste
4 . Das Gerät pumpt das Wasser
ab und schleudert.
3. Wenn das Programm beendet ist
und das Türverriegelungssymbol erlischt, können Sie die Tür öffnen.
4. Schalten Sie das Gerät aus.
Nach etwa 18 Stunden pumpt
das Gerät automatisch das Wasser ab und schleudert.
18 www.aeg.com
14. TIPPS UND HINWEISE
14.1 Beladung
• Teilen Sie die Wäsche auf, in: Kochwäsche, Buntwäsche, Synthetik, Feinwäsche und Wolle.
• Halten Sie sich an die Anweisungen
auf den Kleidungsetiketten.
• Waschen Sie weiße und bunte Wäsche
nicht zusammen.
• Manche farbigen Textilien können
beim ersten Waschen färben. Wir
empfehlen, sie deshalb die ersten Male separat zu waschen.
• Knöpfen Sie Kopfkissen zu und schließen Sie Reißverschlüsse, Haken und
Druckknöpfe. Schließen Sie Gürtel.
• Leeren Sie die Taschen und falten Sie
die Wäscheteile auseinander.
• Wenden Sie mehrlagige Textilien,
Wolle und bedruckte Wäschestücke
vor dem Waschen.
• Entfernen Sie hartnäckige Flecken.
• Waschen Sie stark verschmutzte Bereiche mit einem speziellen Waschmittel.
• Seien Sie vorsichtig mit Gardinen. Entfernen Sie die Haken, oder stecken Sie
die Gardinen in einen Beutel oder
Kopfkissenbezug.
• Nicht im Gerät waschen:
– Ungesäumte Wäschestücke und
Wäschestücke mit Schnitten im Stoff
– Bügel-BHs
– Verwenden Sie einen Beutel zum
Waschen von kleinen Textilien.
• Eine sehr geringe Beladung kann in
der Schleuderphase Probleme verursachen. Verteilen Sie die Wäschestücke in diesem Fall mit der Hand neu
und starten Sie die Schleuderphase erneut.
14.2 Hartnäckige Flecken
Für manche Flecken sind Wasser und
Waschmittel nicht ausreichend.
Wir empfehlen, diese Flecken zu entfernen, bevor Sie die entsprechenden Textilien in das Gerät geben.
Spezial-Fleckentferner sind im Handel
erhältlich. Verwenden Sie einen SpezialFleckentferner, der für den jeweiligen
Fleckentyp und Gewebetyp geeignet ist.
14.3 Wasch- und Pflegemittel
• Verwenden Sie nur speziell für Waschmaschinen bestimmte Wasch- und
Pflegemittel.
• Mischen Sie nicht verschiedene
Waschmittel.
• Verwenden Sie der Umwelt zuliebe
nicht mehr als die angegebene
Waschmittelmenge.
• Halten Sie sich an die Anweisungen
auf der Verpackung dieser Produkte.
• Verwenden Sie die korrekten Produkte
für Art und Farbe des Gewebes, Programmtemperatur und Verschmutzungsgrad.
• Stellen Sie keine Vorwäsche ein, wenn
Sie Flüssigwaschmittel verwenden.
• Ist Ihr Gerät nicht mit einer Klappe in
der Waschmittelschublade ausgerüstet, geben Sie das Flüssigwaschmittel
in eine Dosierkugel.
14.4 Wasserhärte
Wenn die Wasserhärte Ihres Leitungswassers hoch oder mittel ist, empfehlen
wir die Verwendung eines Enthärters für
Waschmaschinen. In Gegenden mit
weichem Wasser ist die Zugabe eines
Enthärters nicht erforderlich.
Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.
Halten Sie sich an die Anweisungen auf
der Verpackung der Produkte.
Gleichwertige Maßeinheiten der Wasserhärte:
• Deutsche Wasserhärtegrade (dH°)
• Französische Wasserhärtegrade (°TH).
• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärte)
• Clarke-Werte
DEUTSCH
19
Wasserhärtetabelle
Härtegrad
Art
Wasserhärte
°dH
°TH
mmol/l
Clarke
1
weich
0-7
0-15
0-1.5
0-9
2
mittel
8-14
16-25
1.6-2.5
10-16
3
hart
15-21
26-37
2.6-3.7
17-25
4
sehr hart
> 21
> 37
>3.7
>25
15. REINIGUNG UND PFLEGE
WARNUNG!
Trennen Sie das Gerät von der Stromversorgung, bevor Sie es reinigen.
15.1 Entkalken
Normales Leitungswasser enthält Kalk.
Falls erforderlich, benutzen Sie einen
Enthärter, um Kalkablagerungen zu entfernen.
Verwenden Sie ein Produkt, das speziell
für Waschmaschinen hergestellt wird.
Halten Sie sich an die Herstelleranweisungen auf der Verpackung.
Führen Sie die Entkalkung nicht gleichzeitig mit einer Wäsche durch.
15.2 Reinigen der
Außenseiten
Reinigen Sie das Gerät nur mit warmem
Wasser und mit etwas Spülmittel. Reiben
Sie alle Oberflächen sorgfältig trocken.
VORSICHT!
Verwenden Sie keinen Alkohol,
keine Lösungsmittel und keine
Chemikalien.
15.3 Waschgang zur Pflege
der Maschine
Bei Waschprogrammen mit niedrigen
Temperaturen kann etwas Waschmittel
in der Trommel zurückbleiben. Führen
Sie regelmäßig einen Waschgang zur
Pflege der Maschine durch:
• Entnehmen Sie die Wäsche aus der
Trommel.
• Stellen Sie das heißeste Waschprogramm für Koch-/Buntwäsche ein.
• Verwenden Sie die korrekte Menge eines Waschpulvers mit biologischen
Reinigungseigenschaften.
Lassen Sie die Tür nach jedem Waschprogramm einige Zeit offen stehen, um
einer Schimmelbildung vorzubeugen
und unangenehme Gerüche entweichen
zu lassen.
20 www.aeg.com
15.4 Türdichtung
Überprüfen Sie regelmäßig die Türdichtung und nehmen Sie alle Einzelteile aus
dem Inneren heraus.
15.5 Trommel
Überprüfen Sie regelmäßig, dass sich
kein Kalk und keine Rostpartikel in der
Trommel absetzen.
Verwenden Sie zur Entfernung von Rost
aus der Trommel nur Spezialprodukte.
Vorgehensweise:
• Reinigen Sie die Trommel mit einem
Spezialreiniger für Edelstahl.
• Starten Sie ein kurzes Programm für
Koch-/Buntwäsche mit der maximalen
Temperatur und einer kleinen Menge
Waschmittel.
15.6 Waschmittelschublade
So reinigen Sie die Waschmittelschublade:
1
1.
2.
Drücken Sie auf den Hebel.
Ziehen Sie die Waschmittelschublade heraus.
3.
Entfernen Sie den oberen Teil des
Pflegemittelfachs.
Reinigen Sie alle Teile mit Wasser.
2
4.
DEUTSCH
5.
6.
21
Reinigen Sie das leere Einschubfach
mit einer Bürste.
Schieben Sie die Waschmittelschublade wieder in das Einschubfach ein.
WARNUNG!
1. Ziehen Sie den Netzstecker
aus der Netzsteckdose.
2. Entfernen Sie den Filter nicht
während des laufenden Betriebs. Reinigen Sie die Ablaufpumpe nicht, wenn das
Wasser im Gerät noch heiß
ist. Die Ablaufpumpe darf
nur bei kaltem Wasser gereinigt werden.
15.7 Ablaufpumpe
Kontrollieren Sie regelmäßig die
Ablaufpumpe und sorgen Sie dafür, dass sie sauber ist.
Reinigen Sie die Pumpe in folgenden
Fällen:
• Das Gerät pumpt das Wasser nicht ab.
• Die Trommel dreht sich nicht.
• Das Gerät macht ein ungewöhnliches
Geräusch, weil die Ablaufpumpe blockiert ist.
• Im Display wird ein Alarmcode angezeigt, weil es Probleme beim Abpumpen des Wassers gibt.
So reinigen Sie die Ablaufpumpe:
1.
Öffnen Sie die Ablaufpumpenklappe.
2.
Stellen Sie einen geeigneten Behälter unter die Öffnung der Ablaufpumpe, um das Restwasser aufzufangen.
Drücken Sie auf die beiden Hebel
und ziehen Sie den Ablaufschlauch
nach vorne, um das Wasser abzulassen.
Wenn der Behälter voll ist, schieben
Sie den Ablaufschlauch wieder zurück und leeren Sie den Behälter.
Wiederholen Sie die Schritte 3 und
4, bis kein Wasser mehr aus der Ablaufpumpe fließt.
3.
4.
22 www.aeg.com
5.
Bringen Sie den Ablaufschlauch wieder in seine ursprüngliche Position
und drehen Sie den Filter, um ihn zu
entfernen.
6.
Entfernen Sie Flusen und Gegenstände von der Pumpe.
7.
Prüfen Sie, dass sich das Flügelrad
der Pumpe drehen lässt. Ist dies
nicht möglich, wenden Sie sich an
den Kundendienst.
8.
Reinigen Sie den Filter unter Leitungswasser und setzen Sie ihn wieder in die dafür vorgesehenen Führungen in der Pumpe ein.
Vergewissern Sie sich, dass der Filter richtig festgedreht ist, damit kein
Wasser austreten kann.
2
1
1
2
9.
10. Schließen Sie die Pumpenklappe.
15.8 Zulaufschlauchfilter und
Ventilfilter
Die Filter müssen in folgenden Fällen
gereinigt werden:
• Es läuft kein Wasser in das Gerät.
• Das Wasser läuft sehr lange in das Gerät ein.
• Die Kontrolllampe der Taste 4 blinkt
und im Display wird der entsprechende Alarm angezeigt. Siehe hierzu
„Fehlersuche“.
WARNUNG!
Ziehen Sie den Netzstecker aus
der Netzsteckdose.
DEUTSCH
23
So reinigen Sie die Wasserzulauffilter:
Schließen Sie den Wasserhahn.
Entfernen Sie den Wasserzulaufschlauch vom Wasserhahn.
3. Reinigen Sie den Filter im Zulaufschlauch mit einer harten Bürste.
1.
2.
4.
5.
6.
20°
45°
7.
Entfernen Sie den Zulaufschlauch
von der Geräterückseite.
Reinigen Sie den Filter im Ventil mit
einer harten Bürste oder einem
Handtuch.
Bringen Sie den Zulaufschlauch wieder an. Vergewissern Sie sich, dass
alle Anschlüsse vollkommen dicht
sind, damit kein Wasser austreten
kann.
Drehen Sie den Wasserhahn auf.
15.9 Notentleerung
15.10 Frostschutzmaßnahmen
Das Gerät kann aufgrund einer Funktionsstörung das Wasser nicht abpumpen.
In diesem Fall führen Sie die Schritte (1)
bis (6) unter „So reinigen Sie die Ablaufpumpe“ durch.
Reinigen Sie bei Bedarf die Pumpe.
Bringen Sie den Ablaufkanal wieder in
seine ursprüngliche Position und schließen Sie die Ablaufpumpenklappe.
Wenn Sie das Wasser über das Notentleerungsverfahren abpumpen, müssen
Sie das Abpumpsystem wieder aktivieren:
1. Füllen Sie 2 Liter Wasser in das
Hauptfach der Waschmittelschublade ein.
2. Starten Sie das Programm zum Abpumpen des Wassers.
Falls das Gerät in einem Bereich installiert ist, in dem die Temperatur unter 0
°C sinken kann, entfernen Sie das im Zulaufschlauch und in der Ablaufpumpe
verbliebene Wasser.
1. Ziehen Sie den Netzstecker aus der
Netzsteckdose.
2. Schließen Sie den Wasserhahn.
3. Entfernen Sie den Wasserzulaufschlauch.
4. Stecken Sie die beiden Enden des
Zulaufschlauchs in einen Behälter
und lassen Sie das Wasser aus dem
Schlauch fließen.
5. Leeren Sie die Ablaufpumpe. Siehe
Notentleerungsverfahren.
6. Befestigen Sie den Zulaufschlauch
wieder, wenn die Ablaufpumpe entleert ist.
24 www.aeg.com
WARNUNG!
Vergewissern Sie sich vor einer
erneuten Benutzung des Geräts,
dass die Temperatur mehr als 0
°C beträgt.
Der Hersteller ist nicht verantwortlich für Schäden, die durch
niedrige Temperaturen entstanden sind.
16. FEHLERSUCHE
Das Gerät startet nicht oder stoppt während des Betriebs.
Versuchen Sie zunächst eine Lösung für
das Problem zu finden (siehe Tabelle).
Wenn Sie keine Lösung finden, wenden
Sie sich an den Kundendienst.
•
- Das Gerät pumpt das Wasser
nicht ab.
•
- Die Gerätetür steht offen oder
ist nicht richtig geschlossen.
•
- Die Aquasafe-Einrichtung ist
ausgelöst.
Bei einigen Problemen ertönt ein
Signalton und das Display zeigt einen
Alarmcode an:
•
- Es läuft kein Wasser in das Gerät.
WARNUNG!
Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.
Problem
Mögliche Ursache
Mögliche Abhilfe
Es läuft kein Wasser in das Gerät.
Der Wasserhahn ist geschlossen.
Drehen Sie den Wasserhahn
auf.
Der Wasserzulaufschlauch ist beschädigt.
Vergewissern Sie sich, dass der
Wasserzulaufschlauch nicht beschädigt ist.
Die Filter im Wasserzulaufschlauch sind zugesetzt.
Reinigen Sie die Filter. Siehe
unter „Reinigung und Pflege“.
Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft.
Reinigen Sie den Wasserhahn.
Der Wasserzulaufschlauch ist nicht richtig
angeschlossen.
Vergewissern Sie sich, dass die
Schlauchverbindung in Ordnung ist.
Der Wasserdruck ist zu
niedrig.
Wenden Sie sich an Ihr örtliches
Wasserversorgungsunternehmen.
Der Wasserablaufschlauch ist beschädigt.
Vergewissern Sie sich, dass der
Wasserablaufschlauch keine Beschädigungen aufweist.
Der Filter der Ablaufpumpe ist zugesetzt.
Reinigen Sie den Filter der Ablaufpumpe. Siehe unter „Reinigung und Pflege“.
Das Gerät pumpt
das Wasser nicht
ab.
DEUTSCH
Problem
Mögliche Ursache
Mögliche Abhilfe
Der Wasserablaufschlauch ist nicht richtig
angeschlossen.
Vergewissern Sie sich, dass die
Schlauchverbindung in Ordnung ist.
Ein Waschprogramm
ohne Abpumpphase ist
eingestellt.
Stellen Sie das Abpumpprogramm ein.
Die Funktion Spülstopp
ist aktiviert.
Stellen Sie das Abpumpprogramm ein.
25
Die Gerätetür
steht offen oder
ist nicht richtig geschlossen.
Schließen Sie die Tür richtig.
Die Aquasafe-Einrichtung ist aktiv.
• Schalten Sie das Gerät aus.
• Schließen Sie den Wasserhahn.
• Wenden Sie sich an den Kundendienst.
Das Gerät schleudert nicht.
Das Programm
startet nicht.
Es befindet sich
Wasser auf dem
Boden.
Die Schleuderphase ist
ausgeschaltet.
Stellen Sie das Schleuderprogramm ein.
Der Filter der Ablaufpumpe ist zugesetzt.
Reinigen Sie den Filter der Ablaufpumpe. Siehe unter „Reinigung und Pflege“.
Unwuchtprobleme
durch die Beladung.
Verteilen Sie die Wäschestücke
mit der Hand neu und starten
Sie die Schleuderphase erneut.
Der Netzstecker steckt
nicht richtig in der
Steckdose.
Stecken Sie den Netzstecker in
die Steckdose.
Die Sicherung im Haussicherungskasten ist
durchgebrannt.
Setzen Sie eine neue Sicherung
ein.
Sie haben nicht die Taste 4 gedrückt.
Drücken Sie die Taste 4 .
Die Zeitvorwahl ist eingestellt.
Um das Programm sofort zu
starten, brechen Sie die Zeitvorwahl ab.
Die Kindersicherung ist
aktiviert.
Deaktivieren Sie die Kindersicherung.
An den Schlauchanschlüssen tritt Wasser
aus.
Vergewissern Sie sich, dass die
Schlauchanschlüsse fest angeschlossen sind.
An der Ablaufpumpe
tritt Wasser aus.
Vergewissern Sie sich, dass die
Ablaufpumpe fest angeschlossen ist.
26 www.aeg.com
Problem
Mögliche Ursache
Mögliche Abhilfe
Der Wasserablaufschlauch ist beschädigt.
Vergewissern Sie sich, dass der
Wasserzulaufschlauch nicht beschädigt ist.
Die Tür des GeEin Waschprogramm
räts lässt sich nicht läuft.
öffnen.
Warten Sie das Ende des
Waschprogramms ab.
Es befindet sich Wasser
in der Trommel.
Stellen Sie das Abpump- oder
Schleuderprogramm ein.
Das Gerät ist nicht ausgerichtet.
Richten Sie das Gerät waagrecht aus. Siehe hierzu „Montage“.
Sie haben die Verpackungsmaterialien und/
oder die Transportschrauben nicht entfernt.
Entfernen Sie die Verpackungsmaterialien und/oder die Transportschrauben. Siehe hierzu
„Montage“.
Es ist sehr wenig Wäsche in der Trommel.
Füllen Sie mehr Wäsche ein.
Das Wasser, das
in das Gerät einläuft, wird sofort
abgepumpt.
Das Ende des Ablaufschlauchs liegt zu tief.
Vergewissern Sie sich, dass sich
der Ablaufschlauch in der richtigen Höhe befindet.
Die Waschergebnisse sind nicht
zufriedenstellend.
Sie haben zu wenig
oder ein falsches
Waschmittel verwendet.
Erhöhen Sie die Waschmittelmenge oder benutzen Sie ein
anderes Waschmittel.
Sie haben hartnäckige
Flecken nicht vor dem
Waschgang entfernt.
Verwenden Sie zur Entfernung
hartnäckiger Flecken Spezialprodukte.
Es wurde eine falsche
Temperatur eingestellt.
Achten Sie darauf, die richtige
Temperatur einzustellen.
Das Gerät verursacht ein ungewöhnliches Geräusch.
Es befindet sich zu viel
Verringern Sie die Beladung.
Wäsche in der Trommel.
Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird
an der Stelle fortgesetzt, an der es unterbrochen wurde.
Tritt das Problem erneut auf, wenden Sie
sich an den Kundendienst.
Wenn das Display andere Alarmcodes
anzeigt, wenden Sie sich an den Kundendienst.
DEUTSCH
27
17. MONTAGE
17.1 Auspacken
1.
Verwenden Sie Handschuhe. Entfernen Sie die äußere Folie. Benutzen
Sie, falls erforderlich, ein Teppichmesser.
2.
Nehmen Sie die Karton-Abdeckung
ab.
Entfernen Sie die Styropor-Verpackungsteile.
3.
4.
Entfernen Sie die innere Folie.
5.
Öffnen Sie die Tür und entnehmen
Sie alle Gegenstände, die sich in
der Trommel befinden.
28 www.aeg.com
6.
Legen Sie eines der Styroporverpackungsteile hinter dem Gerät auf
den Boden. Legen Sie das Gerät
vorsichtig mit der Rückseite darauf
ab. Achten Sie darauf, nicht die
Schläuche zu beschädigen.
7.
Entfernen Sie den Styroporschutz
von der Geräteunterseite.
Ziehen Sie das Gerät nach oben, sodass es wieder aufrecht steht.
8.
1
2
9.
Entnehmen Sie das Netzkabel und
den Ablaufschlauch aus den
Schlauchhalterungen.
10. Lösen Sie die drei Schrauben. Ver-
wenden Sie dazu den mitgelieferten
Schraubenschlüssel.
11. Ziehen Sie die Kunststoff-Abstandshalter heraus.
DEUTSCH
29
12. Setzen Sie die Kunststoffkappen in
die Öffnungen. Diese Kappen finden Sie im Beutel mit der Gebrauchsanleitung.
– Wir empfehlen, Verpackungsmaterial und Transportschrauben für einen späteren Transport aufzubewahren.
– Wird das Gerät während der
Wintermonate bei Minustemperaturen ausgeliefert, so stellen Sie das Gerät zunächst für
24 Stunden bei Raumtemperatur auf, bevor Sie es das erste
Mal benutzen.
17.2 Aufstellen und Ausrichten
x4
• Stellen Sie das Gerät auf einen ebenen, festen Boden.
• Stellen Sie sicher, dass die Luftzirkulation unter dem Gerät nicht durch Teppiche beeinträchtigt wird.
• Vergewissern Sie sich, dass die Maschine weder die Wand noch andere
Geräte berührt.
• Schrauben Sie die Füße zum Ausrichten des Geräts weiter heraus oder hinein. Durch eine korrekte waagrechte
Ausrichtung des Geräts werden Vibrationen, Geräusche und ein „Wandern“
des Geräts während des Betriebs vermieden.
30 www.aeg.com
• Das Gerät muss einen waagerechten
und festen Stand haben.
VORSICHT!
Schieben Sie weder Karton noch
Holz oder ähnliche Materialien
unter die Stellfüße, um das Gerät
auszurichten.
17.3 Wasserzulaufschlauch
• Schließen Sie den Schlauch am Gerät
an. Drehen Sie den Wasserzulaufschlauch nur nach links oder rechts.
Lösen Sie die Ringmutter, um ihn in
die gewünschte Position zu bewegen.
20
O
45
O
• Schließen Sie den Wasserzulaufschlauch an einen Kaltwasserhahn mit
einem 3/4"-Außengewinde an.
VORSICHT!
Achten Sie darauf, dass die Anschlüsse dicht sind.
Verwenden Sie keinen Verlängerungsschlauch, falls der Zulaufschlauch zu kurz ist. Wenden Sie
sich an den Kundendienst, um einen anderen Zulaufschlauch zu
erhalten.
DEUTSCH
31
Aquastopp-Einrichtung
A
Der Zulaufschlauch verfügt über eine
Wasserstopp-Vorrichtung. Damit werden
Wasserlecks am Schlauch, die durch natürliche Alterung auftreten könnten, verhindert. Der rote Bereich im Fenster „A“
zeigt diesen Fehler an.
Tritt dieser Fall ein, drehen Sie den Wasserhahn zu und wenden Sie sich an den
Kundendienst, um den Schlauch zu erneuern.
17.4 Wasserablauf
Es gibt mehrere Möglichkeiten, den Ablaufschlauch anzuschließen:
Mit der Kunststoff-Schlauchführung.
• Über eine Waschbeckenkante.
• Stellen Sie sicher, dass die KunststoffFührung beim Abpumpen nicht abrutschen kann. Befestigen Sie deswegen
die Führung am Wasserhahn oder an
der Wand.
• An ein Standrohr mit Entlüftungsöffnung.
Orientieren Sie sich an der Abbildung.
Direkte Einleitung in ein Ablaufrohr
auf einer Höhe nicht unter 60 cm und
nicht über 100 cm. Das Ende des Ablaufschlauchs muss immer belüftet
sein, d.h. der Innendurchmesser des
Ablaufrohres muss größer sein als der
Außendurchmesser des Ablaufschlauchs.
32 www.aeg.com
Ohne Kunststoff-Schlauchführung.
• An einen Siphon.
Orientieren Sie sich an der Abbildung.
Stecken Sie den Ablaufschlauch in den
Siphon und befestigen Sie ihn mit einer Schlauchschelle. Stellen Sie sicher,
dass der Schlauch einen Bogen beschreibt, damit kein Schmutz aus dem
Siphon in das Gerät gelangen kann.
• Direkte Einleitung in ein Abflussrohr in
der Zimmerwand. Mit einer Schlauchschelle befestigen.
Sie können den Ablaufschlauch
auf maximal 400 cm verlängern.
Fragen Sie beim Kundendienst
nach einem anderen Ablaufschlauch und der Schlauchverlängerung.
18. UMWELTTIPPS
Recyceln Sie Materialien mit dem
Symbol . Entsorgen Sie die
Verpackung in den entsprechenden
Recyclingbehältern.
Recyceln Sie zum Umwelt- und
Gesundheitsschutz elektrische und
elektronische Geräte. Entsorgen Sie
Geräte mit diesem Symbol nicht
mit dem Hausmüll. Bringen Sie das
Gerät zu Ihrer örtlichen Sammelstelle
oder wenden Sie sich an Ihr
Gemeindeamt.
DEUTSCH
33
34 www.aeg.com
DEUTSCH
35
132925550-A-152012
www.aeg.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
