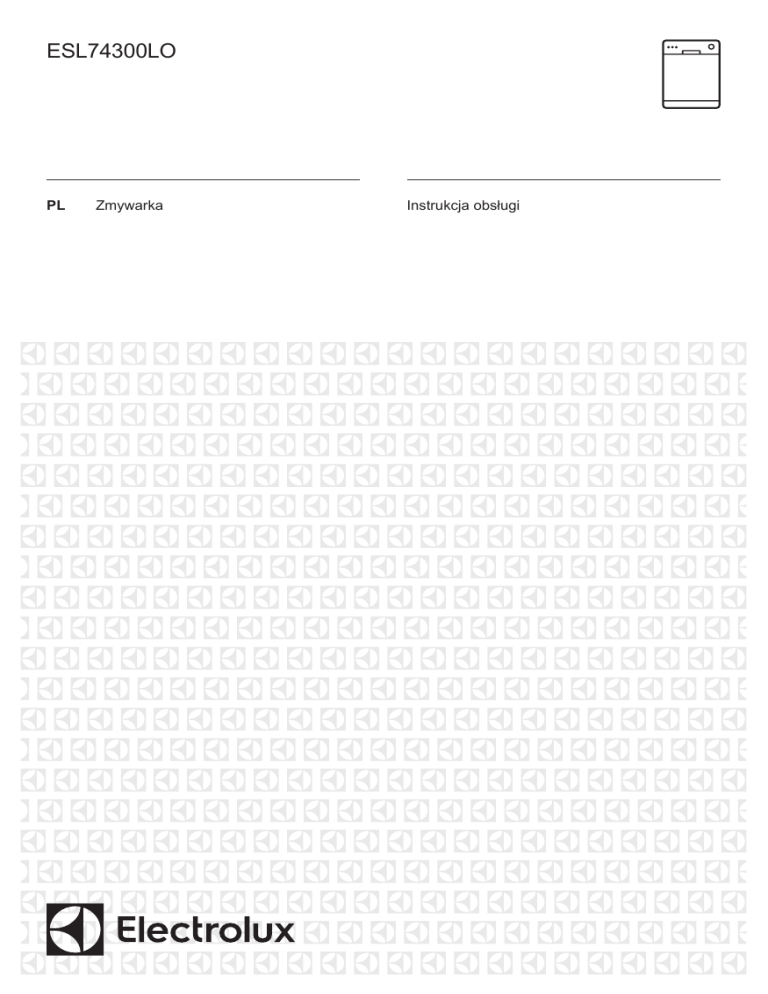

ESL74300LO
PL
Zmywarka
Instrukcja obsługi
2
www.electrolux.com
SPIS TREŚCI
1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA........................................... 3
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA............................................ 4
3. OPIS URZĄDZENIA........................................................................................... 6
4. PANEL STEROWANIA.......................................................................................6
5. PROGRAMY.......................................................................................................7
6. USTAWIENIA..................................................................................................... 8
7. OPCJE..............................................................................................................11
8. PRZED PIERWSZYM UŻYCIEM......................................................................11
9. CODZIENNA EKSPLOATACJA....................................................................... 13
10. WSKAZÓWKI I PORADY............................................................................... 14
11. KONSERWACJA I CZYSZCZENIE................................................................ 16
12. ROZWIĄZYWANIE PROBLEMÓW................................................................ 18
13. DANE TECHNICZNE......................................................................................22
Z MYŚLĄ O TOBIE
Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci
doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało
zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność
uzyskania wspaniałych efektów.
Witamy w świecie marki Electrolux!
Zapraszamy na naszą witrynę internetową, aby:
Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w
rozwiązywaniu problemów oraz informacje dotyczące serwisu:
www.electrolux.com/webselfservice
Zarejestrować swój produkt i uprościć jego obsługę serwisową:
www.registerelectrolux.com
Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do
swojego urządzenia:
www.electrolux.com/shop
OBSŁUGA KLIENTA
Zalecamy stosowanie oryginalnych części zamiennych.
Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować
poniższe dane: informacje o modelu, numer produktu, numer seryjny.
Stosowne informacje można znaleźć na tabliczce znamionowej.
Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa
Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego
Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia.
POLSKI
1.
INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
Przed przystąpieniem do instalacji i rozpoczęciem
eksploatacji urządzenia należy uważnie zapoznać się z
załączoną instrukcją obsługi. Producent nie odpowiada
za obrażenia ciała ani szkody spowodowane
nieprawidłową instalacją lub eksploatacją urządzenia.
Należy zachować instrukcję obsługi w bezpiecznym i
łatwo dostępnym miejscu do wykorzystania w
przyszłości.
1.1 Bezpieczeństwo dzieci i osób o ograniczonych
zdolnościach ruchowych, sensorycznych lub
umysłowych
•
•
•
•
•
Urządzenie mogą obsługiwać dzieci po ukończeniu
ósmego roku życia oraz osoby o ograniczonych
zdolnościach fizycznych, sensorycznych lub
umysłowych, a także nieposiadające odpowiedniej
wiedzy lub doświadczenia, jeśli będą one
nadzorowane lub zostaną poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i będą
świadome związanych z tym zagrożeń.
Nie pozwalać dzieciom bawić się urządzeniem.
Przechowywać detergenty poza zasięgiem dzieci.
Dzieciom ani zwierzętom domowym nie wolno
przebywać w pobliżu urządzenia z otworzonymi
drzwiami.
Dzieciom nie wolno zajmować się czyszczeniem ani
konserwacją urządzenia bez odpowiedniego nadzoru.
1.2 Ogólne zasady bezpieczeństwa
•
Urządzenie jest przeznaczone do użytku w
gospodarstwie domowym oraz do podobnych
zastosowań w takich miejscach, jak:
– gospodarstwa rolne, kuchnie w obiektach
sklepowych, biurowych oraz innych placówkach
pracowniczych;
3
4
www.electrolux.com
do obsługi przez klientów w hotelach, motelach,
obiektach noclegowych i innych obiektach
mieszkalnych.
Nie zmieniać parametrów technicznych urządzenia.
Robocze ciśnienie wody (minimalne i maksymalne)
musi mieścić się w granicach 0.5 (0.05) / 8 (0.8) barów
(MPa)
Maksymalna liczba kompletów wynosi 9 .
Jeśli przewód zasilający jest uszkodzony, ze
względów bezpieczeństwa musi go wymienić
producent, autoryzowane centrum serwisowe lub inna
wykwalifikowana osoba.
Sztućce należy wkładać do kosza na sztućce, ostrymi
zakończeniami skierowanymi w dół, lub umieścić je
poziomo w szufladzie na sztućce, ostrymi krawędziami
skierowanymi w dół.
Nie zostawiać urządzenia z otworzonymi drzwiami,
aby zapobiec przypadkowemu nastąpieniu na nie.
Przed przystąpieniem do konserwacji należy wyłączyć
urządzenie i wyjąć wtyczkę przewodu zasilającego z
gniazda.
Nie wolno czyścić urządzenia wodą pod ciśnieniem
ani parą wodną.
Jeśli podstawę urządzenia wyposażono w otwory
wentylacyjne, nie należy ich zasłaniać np. wykładziną.
Urządzenie należy podłączyć do instalacji
wodociągowej za pomocą nowego zestawu węży
dostarczonych w komplecie z urządzeniem. Nie wolno
używać starego zestawu węży.
–
•
•
•
•
•
•
•
•
•
•
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
2.1 Instalacja
•
•
•
Usunąć wszystkie elementy
opakowania.
Nie instalować ani nie używać
uszkodzonego urządzenia.
Nie instalować ani nie używać
urządzenia w miejscach, w których
panuje temperatura poniżej 0°C.
•
•
Należy postępować zgodnie z
instrukcją instalacji dołączoną do
urządzenia.
Elementy zabudowy znajdujące się
nad urządzeniem i w jego pobliżu
muszą spełniać odpowiednie wymogi
bezpieczeństwa.
POLSKI
2.2 Podłączenie do sieci
elektrycznej
OSTRZEŻENIE!
Występuje zagrożenie
pożarem i porażeniem
prądem elektrycznym.
•
•
•
•
•
•
•
•
•
Urządzenie musi być uziemione.
Należy upewnić się, że informacje o
podłączeniu elektrycznym podane na
tabliczce znamionowej są zgodne z
parametrami instalacji zasilającej. W
przeciwnym razie należy
skontaktować się z elektrykiem.
Należy używać wyłącznie prawidłowo
zamontowanego gniazda
elektrycznego z uziemieniem.
Nie stosować rozgałęźników ani
przedłużaczy.
Należy zwrócić uwagę, aby nie
uszkodzić wtyczki ani przewodu
zasilającego. Wymiany przewodu
zasilającego można dokonać
wyłącznie w naszym autoryzowanym
centrum serwisowym.
Podłączyć wtyczkę do gniazda
elektrycznego dopiero po
zakończeniu instalacji. Należy zadbać
o to, aby w zainstalowanym
urządzeniu wtyczka przewodu
zasilającego była łatwo dostępna.
Odłączając urządzenie, nie ciągnąć
za przewód zasilający. Należy zawsze
ciągnąć za wtyczkę sieciową.
Urządzenie spełnia wymogi dyrektyw
EWG.
Dotyczy tylko Wielkiej Brytanii i
Irlandii. Urządzenie wyposażono we
wtyczkę zasilającą z bezpiecznikiem
13 A. Jeśli zachodzi konieczność
wymiany bezpiecznika we wtyczce
zasilającej, należy użyć bezpiecznika:
13 amp ASTA (BS 1362).
2.3 Podłączenie do sieci
wodociągowej
•
•
Uważać, aby nie uszkodzić węży
wodnych.
Przed podłączeniem urządzenia do
nowej instalacji wodociągowej lub
instalacji, z której nie korzystano
przez dłuższy czas lub która była
naprawiana lub do której podłączono
•
•
•
5
nowe urządzenia (liczniki wody itp.),
należy umożliwić wypływ wody, aż
będzie ona czysta.
Podczas pierwszego użycia
urządzenia i bezpośrednio po nim
należy sprawdzić, czy nie ma
widocznych wycieków wody.
Wąż dopływowy wyposażono w zawór
bezpieczeństwa i ścianki z
wewnętrznym przewodem
zasilającym.
OSTRZEŻENIE!
Niebezpieczne napięcie.
W razie uszkodzenia węża
dopływowego należy natychmiast
zamknąć zawór wody i wyjąć wtyczkę
z gniazda elektrycznego. Należy
skontaktować się z autoryzowanym
centrum serwisowym w celu wymiany
węża dopływowego.
2.4 Przeznaczenie
•
•
•
•
•
•
Nie siadać ani nie stawać na
otwartych drzwiach urządzenia.
Detergenty do zmywarki są
niebezpieczne. Należy przestrzegać
instrukcji bezpieczeństwa podanych
na opakowaniu detergentu.
Nie pić wody z urządzenia ani nie
wykorzystywać jej do zabawy.
Nie wyjmować naczyń z urządzenia
przed zakończeniem programu. Na
naczyniach może znajdować się
detergent.
Po otwarciu drzwi w czasie pracy
urządzenia może dojść do uwolnienia
gorącej pary.
Nie umieszczać w urządzeniu, na nim
ani w jego pobliżu łatwopalnych
substancji ani przedmiotów
nasączonych łatwopalnymi
substancjami.
6
www.electrolux.com
2.5 Utylizacja
•
OSTRZEŻENIE!
Występuje zagrożenie
odniesieniem obrażeń ciała
lub uduszeniem.
Odłączyć urządzenie od źródła
zasilania.
Odciąć i wyrzucić przewód zasilający.
Wymontować zatrzask drzwi, aby
uniemożliwić zamknięcie się dzieci lub
zwierząt w urządzeniu.
•
•
3. OPIS URZĄDZENIA
2
1
11
10
1
2
3
4
5
6
9
8 7
Górne ramię spryskujące
Dolne ramię spryskujące
Filtry
Tabliczka znamionowa
Zbiornik soli
Otwór wentylacyjny
6
5
7
8
9
10
11
4
3
Dozownik płynu nabłyszczającego
Dozownik detergentu
Kosz na sztućce
Dolny kosz
Górny kosz
4. PANEL STEROWANIA
1
1 Przycisk wł./wył.
2 Przyciski wyboru programów
3 Przycisk Delay
2
4 Wskaźniki
3
4
POLSKI
7
4.1 Wskaźniki
Wskaźnik
Opis
Kontrolka zakończenia programu.
Wskaźnik funkcji Multitab.
Wskaźnik soli. W trakcie programu wskaźnik ten jest zawsze wyłączo‐
ny.
Wskaźnik płynu nabłyszczającego. W trakcie programu wskaźnik ten
jest zawsze wyłączony.
5. PROGRAMY
Program
Stopień zabrudze‐ Fazy programu
nia
Rodzaj załadunku
1)
2)
3)
•
•
Średnie
Naczynia stoło‐
we i sztućce
•
•
•
Dowolne
Naczynia stoło‐
we, sztućce,
garnki i patelnie
•
•
•
Duże
Naczynia stoło‐
we, sztućce,
garnki i patelnie
•
•
•
Świeże
Naczynia stoło‐
we i sztućce
•
•
•
•
•
•
•
•
•
•
•
Opcje
Zmywanie wstęp‐ •
ne
Zmywanie 50°C
Płukania
Suszenie
Multitab
Zmywanie wstęp‐ •
ne
Zmywanie od
45°C do 70°C
Płukania
Suszenie
Multitab
Zmywanie wstęp‐ •
ne
Zmywanie 70°C
Płukania
Suszenie
Multitab
Zmywanie 60°C
lub 65°C
Płukania
Multitab
•
8
www.electrolux.com
Program
4)
Stopień zabrudze‐ Fazy programu
nia
Rodzaj załadunku
•
Dowolne
•
Opcje
Zmywanie wstęp‐
ne
1) W tym programie uzyskuje się największą efektywność zużycia wody i energii elektrycz‐
nej podczas zmywania średnio zabrudzonych naczyń i sztućców. (Jest to standardowy pro‐
gram dla ośrodków przeprowadzających testy).
2) Urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń znajdujących się w ko‐
szach. Automatycznie reguluje temperaturę i ilość wody, a także zużycie energii oraz czas
trwania programu.
3) Program ten umożliwia zmywanie świeżo zabrudzonych naczyń. Program pozwala w
krótkim czasie uzyskać dobre efekty zmywania.
4) Program ten umożliwia szybkie opłukanie naczyń, aby zapobiec przywieraniu resztek
żywności do naczyń i powstawaniu nieprzyjemnych zapachów. W tym programie nie należy
stosować detergentu.
5.1 Parametry eksploatacyjne
Program 1)
Zużycie wody
(l)
Zużycie energii
(kWh)
Czas trwania
(min)
9.9
0.789
225
6 - 11
0.5 - 1.2
40 - 140
11 - 13
1.0 - 1.2
130 - 150
8
0.8
30
4
0.1
14
1) Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury
wody, zmian w napięciu zasilania, użytych opcji oraz ilości naczyń.
5.2 Informacje dla ośrodków
przeprowadzających testy
Aby uzyskać więcej informacji na temat
wyników testu, należy wysłać wiadomość
e-mail na adres:
[email protected]
Należy zapisać numer produktu (PNC)
podany na tabliczce znamionowej.
6. USTAWIENIA
6.1 Tryb wyboru programów i
tryb użytkownika
Gdy urządzenie znajduje się w trybie
wyboru programów, można ustawić
program i przejść do trybu użytkownika.
W trybie użytkownika można zmienić
następujące ustawienia:
• Poziom zmiękczania wody
odpowiednio do twardości wody.
• Włączenie lub wyłączenie sygnału
dźwiękowego zakończenia programu.
POLSKI
•
Wyłączenie lub wyłączenie dozownika
płynu nabłyszczającego przy
jednoczesnym korzystaniu z opcji
Multitab bez płynu nabłyszczającego.
Ustawienia te zostaną zapisane aż do
ich ponownej zmiany.
Ustawianie trybu wyboru
programów
Urządzenie jest w trybie wyboru
programów, jeśli świeci się tylko
wskaźnik programu
.
Po włączeniu urządzenia znajduje się
ono zwykle w trybie wyboru programów.
Jeśli jednak tak się nie stanie, tryb
wyboru programów można ustawić w
następujący sposób:
6.2 Zmiękczanie wody
Zmiękczacz usuwa z wody substancje
mineralne, które mogą mieć negatywny
wpływ na efekty zmywania lub na pracę
urządzenia.
Im wyższa zawartość substancji
mineralnych, tym twardsza jest woda.
Twardość wody jest mierzona
w równoważnych skalach.
Zmiękczanie należy dostosować do
stopnia twardości wody doprowadzonej
do urządzenia. W lokalnym zakładzie
wodociągowym można uzyskać
informację na temat twardości wody.
Istotne jest ustawienie właściwego
poziomu zmiękczania wody, aby
zapewnić dobre efekty zmywania.
Nacisnąć jednocześnie i przytrzymać
i , aż urządzenie
przyciski
znajdzie się w trybie wyboru programów.
Twardość wody
Stopnie nie‐
mieckie (°dH)
Stopnie fran‐
cuskie (°fH)
mmol/l
Stopnie
Clarka
Poziom zmięk‐
czania wody
47 - 50
84 - 90
8.4 - 9.0
58 - 63
10
43 - 46
76 - 83
7.6 - 8.3
53 - 57
9
37 - 42
65 - 75
6.5 - 7.5
46 - 52
8
29 - 36
51 - 64
5.1 - 6.4
36 - 45
7
23 - 28
40 - 50
4.0 - 5.0
28 - 35
6
19 - 22
33 - 39
3.3 - 3.9
23 - 27
5 1)
15 - 18
26 - 32
2.6 - 3.2
18 - 22
4
11 - 14
19 - 25
1.9 - 2.5
13 - 17
3
4 - 10
7 - 18
0.7 - 1.8
5 - 12
2
<4
<7
<0.7
<5
1 2)
1) Ustawienie fabryczne.
2) Przy tym poziomie nie stosować soli.
Stosując standardowy detergent lub
tabletki wieloskładnikowe
(zawierające lub niezawierające sól)
należy ustawić prawidłową twardość
wody, aby wskaźnik poziomu soli był
włączony.
Tabletki wieloskładnikowe
zawierające sól nie są
wystarczające skuteczne,
aby zmiękczyć twardą wodę.
9
10
www.electrolux.com
Ustawianie poziomu
zmiękczania wody
Urządzenie musi być w trybie wyboru
programów:
1. Aby uruchomić tryb użytkownika,
nacisnąć jednocześnie i przytrzymać
przyciski
wskaźniki
zaczną migać.
2. Nacisnąć
•
Wskaźniki
zgasną.
•
Wskaźnik
migał.
•
i
, aż
,
i
.
Wyłączanie dozownika płynu
nabłyszczającego
Urządzenie musi być w trybie wyboru
programów.
1. Aby włączyć tryb użytkownika, należy
jednocześnie nacisnąć i przytrzymać
i
i
wskaźniki
będzie nadal
Wskaźnik
zacznie migać.
Liczba mignięć wskaźnika
oznacza aktualnie ustawiony
poziom.
– Np. 5 mignięć + przerwa + 5
mignięć = poziom 5.
3. Nacisnąć kilkakrotnie
zmienić ustawienie. Każde
Gdy dozownik płynu nabłyszczającego
jest wyłączony, wskaźnik płynu
nabłyszczającego jest zawsze
wyłączony.
, aby
naciśnięcie przycisku
powoduje ustawienie wyższego
poziomu. Po poziomie 10 następuje
powrót do poziomu 1.
4. Nacisnąć przycisk wł./wył., aby
potwierdzić ustawienie.
6.3 Dozownik płynu
nabłyszczającego
Płyn nabłyszczający umożliwia
wysuszenie naczyń bez smug i plam.
Płyn nabłyszczający jest uwalniany
automatycznie w fazie gorącego
płukania.
Stosowanie płynu
nabłyszczającego i tabletek
wieloskładnikowych
Gdy włączona jest opcja Multitab,
dozownik płynu nabłyszczającego w
dalszym ciągu dawkuje płyn. Można
jednak wyłączyć dozownik płynu
nabłyszczającego. W tym przypadku
efekty suszenia mogą nie być
zadowalające.
2. Nacisnąć
, aż zaczną migać
,
i
.
.
i
zgasną.
•
Wskaźniki
•
Wskaźnik
będzie
nadal migał.
Wskaźnik zakończenia programu
pokazuje bieżące ustawienie:
Wskaźnik zakończenia programu
świeci się = dozownik płynu
nabłyszczającego włączony.
•
, aby zmienić
3. Nacisnąć
ustawienie. Wskaźnik zakończenia
programu nie świeci się = dozownik
płynu nabłyszczającego wyłączony.
Wskaźnik płynu nabłyszczającego
zgaśnie.
4. Nacisnąć przycisk wł./wył., aby
potwierdzić ustawienie.
6.4 Sygnały dźwiękowe
Gdy urządzenie działa nieprawidłowo
emituje sygnały dźwiękowe. Tych
sygnałów dźwiękowych nie można
wyłączyć.
Sygnał dźwiękowy może być również
emitowany po zakończeniu programu.
Domyślnie sygnał ten jest wyłączony, ale
można go włączyć.
Włączanie sygnału
dźwiękowego zakończenia
programu
Urządzenie musi być w trybie wyboru
programów.
POLSKI
1. Aby uruchomić tryb użytkownika,
nacisnąć jednocześnie i przytrzymać
przyciski
i
wskaźniki
zaczną migać.
2. Nacisnąć
•
, aż
,
i
Wskaźnik
będzie nadal migał.
•
Zgaśnie wskaźnik
.
3. Nacisnąć , aby zmienić
ustawienie.
. Sygnał
Włącza się wskaźnik
dźwiękowy zakończenia
programu jest włączony.
4. Nacisnąć przycisk wł./wył., aby
potwierdzić ustawienie.
•
.
Wskaźniki
zgasną.
•
11
i
7. OPCJE
Żądane opcje należy zawsze
włączać przed
uruchomieniem programu.
Opcji nie można włączać ani
wyłączać w trakcie
programu.
Nie wszystkie opcje są ze
sobą zgodne. Po wybraniu
niezgodnych ze sobą opcji
urządzenie automatycznie
wyłączy jedną lub większą
liczbę opcji. Tylko wskaźniki
aktywnych opcji pozostaną
wówczas włączone.
z solą, płynem nabłyszczającym i
detergentem. Mogą one zawierać także
inne środki do mycia lub płukania.
Opcja ta powoduje wyłączenie
dozowania soli. Nie włącza się wskaźnik
soli.
Użycie tej opcji powoduje wydłużenie
czasu trwania programu w celu poprawy
efektów zmywania i suszenia podczas
używania tabletek wieloskładnikowych.
Multitab nie jest opcją stałą, dlatego
należy ją włączać przy każdym cyklu.
Włączanie opcji Multitab
7.1 Multitab
Nacisnąć jednocześnie i przytrzymać
Włączyć tę opcję w przypadku
stosowania tabletek wieloskładnikowych
i
, aż włączy się wskaźnik
.
8. PRZED PIERWSZYM UŻYCIEM
1. Sprawdzić, czy bieżący poziom
zmiękczania wody odpowiada
twardości wody doprowadzanej do
urządzenia. Jeśli nie, dostosować
poziom zmiękczania wody.
2. Napełnić zbiornik soli.
3. Napełnić dozownik płynu
nabłyszczającego.
4. Otworzyć zawór wody.
5. Uruchomić program, aby usunąć
wszelkie pozostałości poprodukcyjne
mogące wciąż znajdować się w
urządzeniu. Nie należy stosować
detergentu ani umieszczać naczyń w
koszach.
Po uruchomieniu programu urządzenie
zaczyna doprowadzać żywicę do
zmiękczacza wody – może to potrwać do
5 minut. Może wydawać się, że
urządzenie nie pracuje. Program
rozpoczyna się dopiero po zakończeniu
tego procesu. Proces ten jest
powtarzany co pewien czas.
8.1 Zbiornik soli
UWAGA!
Stosować wyłącznie sól
przeznaczoną do zmywarek.
Sól jest używana do aktywowania żywicy
w zmiękczaczu wody oraz zapewnia
www.electrolux.com
dobre rezultaty zmywania podczas
codziennej eksploatacji.
Napełnianie zbiornika soli
8.2 Napełnianie dozownika
płynu nabłyszczającego
A D
B
1. Obrócić pokrywkę zbiornika soli
przeciwnie do ruchu wskazówek
zegara i ją zdjąć.
2. Wlać 1 litr wody do zbiornika soli
(tylko za pierwszym razem).
3. Napełnić zbiornik soli solą do
zmywarek.
C
B
A
M AX
+
1
3 2
4
12
-
4. Usunąć sól rozsypaną wokół otworu
zbiornika soli.
C
D
UWAGA!
Należy stosować wyłącznie
płyn nabłyszczający
przeznaczony do zmywarek.
5. Obrócić pokrywkę zbiornika soli
zgodnie z ruchem wskazówek
zegara, aby zamknąć zbiornik soli.
UWAGA!
Podczas napełniania
zbiornika soli może się z
niego wydostawać woda i
sól. Dlatego po napełnieniu
zbiornika soli należy
niezwłocznie uruchomić
program zmywania, aby
zapobiec korozji.
1. Nacisnąć przycisk zwalniający (D),
aby otworzyć pokrywę (C).
2. Wlać płyn nabłyszczający do
dozownika (A), aż osiągnie poziom
napełnienia „max”.
3. Rozlany płyn nabłyszczający należy
zetrzeć za pomocą chłonnej szmatki,
aby zapobiec powstaniu zbyt dużej
ilości piany.
4. Zamknąć pokrywę. Upewnić się, że
przycisk zwalniający jest
odpowiednio zablokowany.
Dozowanie płynu
nabłyszczającego można
wyregulować za pomocą
pokrętła (B) między pozycją
1 (najmniejsza ilość) a
pozycją 4 lub 6 (największa
ilość).
POLSKI
13
9. CODZIENNA EKSPLOATACJA
1. Odkręcić zawór wody.
2. Nacisnąć przycisk wł./wył., aby
włączyć urządzenie.
Upewnić się, że urządzenie jest w trybie
wyboru programu.
• Jeśli świeci się wskaźnik soli,
napełnić zbiornik soli.
• Jeśli świeci się wskaźnik płynu
nabłyszczającego, napełnić
dozownik płynu
nabłyszczającego.
3. Załadować kosze.
4. Dodać detergent. Aby stosować
tabletki wieloskładnikowe, należy
włączyć funkcję Multitab.
5. Ustawić i uruchomić odpowiedni
program dla określonego rodzaju
naczyń i poziomu zabrudzenia.
9.1 Stosowanie detergentu
D A B
30
30
Funkcja Auto Off
Funkcja ta służy do zmniejszenia zużycia
energii elektrycznej przez automatyczne
wyłączanie urządzenia, gdy nie jest ono
używane.
Funkcja uruchamia się:
• Po upływie 5 minut od zakończenia
programu.
• Po upływie 5 minut, jeśli nie
uruchomiono programu.
1. Uchylić drzwi urządzenia.
2. Nacisnąć przycisk wł./wył., aby
włączyć urządzenie. Upewnić się, że
urządzenie jest w trybie wyboru
programów.
3. Nacisnąć przycisk programu
wybranego do uruchomienia.
Zaświeci się wskaźnik odpowiedniego
programu.
4. Zamknąć drzwi urządzenia, aby
uruchomić program.
C
B
9.2 Ustawianie i uruchamianie
programu
Uruchamianie programu
20
A
3. Jeżeli wybrano program obejmujący
zmywanie wstępne, należy umieścić
niewielką ilość detergentu w
przegródce (D).
4. Zamknąć pokrywę. Upewnić się, że
przycisk zwalniający jest
odpowiednio zablokowany.
D
20
Uruchamianie programu z
opóźnieniem
C
1. Nacisnąć przycisk zwalniający (B),
aby otworzyć pokrywę (C).
2. Umieścić detergent, w postaci
proszku lub tabletki, w przegródce
(A).
1. Ustawić program.
2. Nacisnąć kilkakrotnie
, aż włączy
się wskaźnik odpowiadający żądanej
liczbie godzin (3 godz. lub 6 godz.).
Włączy się wskaźnik opóźnienia.
3. Zamknąć drzwi urządzenia, aby
uruchomić odliczanie.
Podczas odliczania można wydłużyć
czas rozpoczęcia programu, ale nie
14
www.electrolux.com
można zmienić wybranego
programu.
Po zakończeniu odliczania nastąpi
uruchomienie programu.
Otwieranie drzwi w trakcie
pracy urządzenia
Otwarcie drzwi podczas trwania
programu powoduje zatrzymanie
urządzenia. Może mieć to wpływ na
zużycie energii i czas trwania programu.
Po zamknięciu drzwi urządzenie będzie
kontynuować pracę od momentu, w
którym została przerwana.
Po otwarciu drzwi na dłużej
niż 30 sekund podczas fazy
suszenia bieżący program
zostanie zakończony.
Anulowanie opóźnienia
rozpoczęcia programu w trakcie
odliczania
Po anulowaniu opóźnienia rozpoczęcia
programu należy ponownie ustawić
program.
Nacisnąć jednocześnie i przytrzymać
przyciski
i , aż urządzenie
znajdzie się w trybie wyboru programów.
Anulowanie programu
Nacisnąć jednocześnie i przytrzymać
i , aż urządzenie
przyciski
znajdzie się w trybie wyboru programów.
Przed uruchomieniem nowego programu
należy upewnić się, że w dozowniku
znajduje się detergent.
Zakończenie programu
Po zakończeniu programu zaświeci się
wskaźnik
. Jeśli urządzenie nie
zostanie wyłączone w ciągu 5 minut,
wszystkie wskaźniki zgasną. Pozwala to
zmniejszyć zużycie energii.
1. Aby wyłączyć urządzenie, nacisnąć
przycisk wł./wył. lub poczekać, aż
funkcja Auto Off automatycznie je
wyłączy.
2. Zakręcić zawór wody.
10. WSKAZÓWKI I PORADY
10.1 Informacje ogólne
Stosowanie się do poniższych
wskazówek pomoże zapewnić optymalne
efekty prania i suszenia podczas
codziennej eksploatacji oraz przyczyni
się do ochrony środowiska.
•
•
•
•
Większe resztki żywności z naczyń
należy wyrzucić do kosza.
Nie opłukiwać naczyń ręcznie. W
razie potrzeby użyć programu
zmywania wstępnego (jeśli jest
dostępny) lub wybrać program z fazą
zmywania wstępnego.
Należy zawsze wykorzystywać całą
pojemność koszy.
Podczas ładowania urządzenia
sprawdzić, czy woda wydostająca się
z dysz ramion spryskujących ma
swobodny dostęp do naczyń.
Upewnić się, że przedmioty nie
•
•
stykają się ze sobą ani się nie
zasłaniają.
Możliwe jest używanie osobno
detergentu, płynu nabłyszczającego i
soli do zmywarek lub używanie
tabletek wieloskładnikowych (np. typu
„3 w 1”, „4 w 1”, „Wszystko w
jednym”). Przestrzegać informacji
podanych na opakowaniu.
Ustawić odpowiedni program dla
określonego rodzaju naczyń i
poziomu zabrudzenia. W programie
ECO uzyskuje się największą
efektywność zużycia wody i energii
elektrycznej podczas zmywania
średnio zabrudzonych naczyń i
sztućców.
POLSKI
10.2 Stosowanie soli, płynu
nabłyszczającego i detergentu
•
•
•
•
•
•
Należy stosować wyłącznie sól, płyn
nabłyszczający i detergent do
zmywarek. Inne produkty mogą
uszkodzić urządzenie.
Aby zapewnić optymalne efekty
zmywania i suszenia, do twardej i
bardzo twardej wody zaleca się
stosowanie zwykłego detergentu do
zmywarek (proszku, żelu lub tabletek
bez dodatkowych składników), płynu
nabłyszczającego i soli.
Co najmniej raz w miesiącu należy
uruchomić urządzenie z
umieszczonym w środku specjalnym
środkiem czyszczącym.
Aby stosować tabletki
wieloskładnikowe, należy wybrać
opcję Multitab (jeśli jest dostępna).
Opcja ta wpływa na poprawę efektów
zmywania i suszenia podczas
korzystania z tabletek
wieloskładnikowych.
Tabletki z detergentem nie
rozpuszczają się całkowicie w trakcie
krótkich programów. Zaleca się
stosowanie tabletek przy długich
programach, aby zapobiec osadzaniu
się detergentu na naczyniach.
Nie używać większej ilości detergentu
niż zalecana. Postępować zgodnie ze
wskazówkami podanymi na
opakowaniu detergentu.
10.3 Postępowanie po
zaprzestaniu korzystania
z tabletek wieloskładnikowych
15
4. Po zakończeniu programu ustawić
stopień zmiękczania wody
odpowiednio do twardości wody
doprowadzanej do urządzenia.
5. Wyregulować dozowanie płynu
nabłyszczającego.
6. Włączyć dozownik płynu
nabłyszczającego.
10.4 Ładowanie koszy
•
•
•
•
•
•
•
•
•
•
•
W urządzeniu należy zmywać
przedmioty, które są przystosowane
do zmywania w zmywarkach.
Nie wkładać do urządzenia
elementów wykonanych z drewna,
rogu, aluminium, cynołowiu i miedzi.
Nie wkładać do urządzenia
przedmiotów, które mogą pochłaniać
wodę (gąbki, ściereczki).
Usunąć z naczyń resztki jedzenia.
Namoczyć przypalone resztki potraw.
Wklęsłe naczynia (kubki, szklanki i
miski) układać otworami w dół.
Upewnić się, że naczynia i sztućce
nie przylegają do siebie. Wymieszać
łyżki z innymi sztućcami.
Upewnić się, że szklanki nie stykają
się ze sobą.
Małe elementy umieścić w koszu na
sztućce.
Lekkie elementy umieścić w górnym
koszu. Upewnić się, że naczynia się
nie przemieszczają.
Przed uruchomieniem programu
upewnić się, że ramię spryskujące
może swobodnie się obracać.
10.5 Przed rozpoczęciem
programu
Przed rozpoczęciem stosowania
oddzielnie dozowanego detergentu, soli i
płynu nabłyszczającego należy wykonać
poniższą procedurę.
Upewnić się, że:
1. Ustawić najwyższy poziom
zmiękczania wody.
2. Upewnić się, że zbiornik soli oraz
dozownik płynu nabłyszczającego są
pełne.
3. Uruchomić najkrótszy program z fazą
płukania. Nie dodawać detergentu
ani nie umieszczać naczyń w
koszach.
•
•
•
•
•
filtry są czyste i prawidłowo założone;
pokrywka zbiornika soli nie jest
poluzowana;
ramiona spryskujące są drożne;
w zmywarce znajduje się sól do
zmywarek i płyn nabłyszczający
(chyba że stosowane są
wieloskładnikowe tabletki z
detergentem);
ułożenie naczyń i przyborów
kuchennych w koszach jest
prawidłowe;
16
www.electrolux.com
•
•
program jest odpowiedni dla danego
rodzaju załadunku i stopnia
zabrudzenia;
użyto prawidłową ilość detergentu.
10.6 Opróżnianie koszy
1. Przed wyjęciem naczyń ze zmywarki
poczekać, aż wystygną. Gorące
naczynia łatwo ulegają uszkodzeniu.
2. Najpierw wyjmować naczynia z
dolnego kosza, a potem z górnego.
Po zakończeniu programu
po bokach oraz na drzwiach
urządzenia może wciąż
znajdować się woda.
11. KONSERWACJA I CZYSZCZENIE
OSTRZEŻENIE!
Przed przystąpieniem do
konserwacji należy wyłączyć
urządzenie i wyjąć wtyczkę
przewodu zasilającego z
gniazda elektrycznego.
Brudne filtry i zapchane
ramiona spryskujące
pogarszają efekt zmywania.
Należy je regularnie
sprawdzać i w razie potrzeby
wyczyścić.
11.1 Czyszczenie filtrów
System filtrów składa się z 3 części.
2. Wyjąć filtr (C) z filtra (B).
3. Wyjąć filtr płaski (A).
C
B
4. Umyć filtry.
A
1. Obrócić filtr (B) przeciwnie do ruchu
wskazówek zegara i go wyjąć.
POLSKI
17
UWAGA!
Nieprawidłowe
umiejscowienie filtrów może
skutkować
niezadowalającymi efektami
zmywania i uszkodzeniem
urządzenia.
11.2 Czyszczenie ramion
spryskujących
5. Upewnić się, że wokół krawędzi
osadnika nie znajdują się resztki
żywności ani zanieczyszczenia.
6. Włożyć na miejsce filtr (A). Upewnić
się, że jest prawidłowo umieszczony
pod 2 prowadnicami.
Nie wolno wyjmować ramion
spryskujących. Jeżeli otwory w
ramionach spryskujących są zatkane,
zabrudzenia należy usunąć za pomocą
cienkiego, spiczastego przedmiotu.
11.3 Czyszczenie obudowy
•
•
•
Czyścić urządzenie za pomocą
wilgotnej szmatki.
Używać wyłącznie neutralnych
detergentów.
Nie używać produktów ściernych,
myjek do szorowania ani
rozpuszczalników.
11.4 Czyszczenie wnętrza
•
•
7. Włożyć filtry (B) i (C).
8. Włożyć filtr (B) do filtra płaskiego (A).
Obrócić zgodnie z ruchem
wskazówek zegara, aż się zablokuje.
•
Urządzenie, w tym gumową uszczelkę
drzwi, należy czyścić miękką wilgotną
szmatką.
Częste korzystanie z krótkich
programów może powodować
osadzanie się tłuszczu i kamienia
wewnątrz urządzenia. Aby temu
zapobiec, zaleca się korzystanie z
długich programów co najmniej 2 razy
w miesiącu.
Aby zapewnić optymalną pracę
urządzenia, zaleca się stosowanie raz
w miesiącu specjalnego środka
czyszczącego do zmywarek. Należy
ściśle przestrzegać wskazówek
umieszczonych na opakowaniu
produktu.
18
www.electrolux.com
12. ROZWIĄZYWANIE PROBLEMÓW
Jeśli urządzenia nie można uruchomić
lub przestaje działać podczas pracy,
przed skontaktowaniem się z
autoryzowanym centrum serwisowym
należy sprawdzić, czy problem można
rozwiązać samodzielnie, korzystając z
informacji zawartych w tabeli.
Po wystąpieniu niektórych problemów co
pewien czas miga wskaźnik zakończenia
programu, sygnalizując usterkę.
Większość występujących problemów
można rozwiązać bez potrzeby
kontaktowania się z autoryzowanym
centrum serwisowym.
OSTRZEŻENIE!
Nieprawidłowo wykonana
naprawa może narazić
użytkownika na poważne
niebezpieczeństwo.
Wszystkie naprawy powinny
wykonywać odpowiednio
wykwalifikowane osoby.
Problem i kod alarmowy
Możliwa przyczyna i rozwiązanie
Urządzenie nie włącza się.
•
•
Program nie uruchamia się.
•
•
•
Urządzenie nie napełnia się wodą.
• Co pewien czas miga jednokrot‐
nie wskaźnik zakończenia pro‐
gramu.
• Co pewien czas emitowany jest
jeden sygnał dźwiękowy.
•
•
•
•
•
Urządzenie nie wypompowuje wo‐
•
dy.
• Co pewien czas miga dwukrotnie •
wskaźnik zakończenia progra‐
mu.
• Co pewien czas emitowane są
dwa sygnały dźwiękowe.
Upewnić się, że wtyczkę przewodu zasilają‐
cego włożono do gniazdka.
Upewnić się, że bezpiecznik w skrzynce
bezpieczników jest sprawny.
Upewnić się, że zamknięto drzwi urządze‐
nia.
Jeśli wybrano opóźnienie rozpoczęcia pro‐
gramu, należy je anulować lub poczekać do
końca odliczania czasu.
W urządzeniu rozpoczął się proces regene‐
racji zmiękczacza wody. Czas trwania tego
procesu wynosi około 5 minut.
Sprawdzić, czy zawór wody jest otwarty.
Upewnić się, że ciśnienie wody nie jest zbyt
niskie. W tym celu należy skontaktować się
z miejscowym zakładem wodociągowym.
Upewnić się, że zawór wody jest drożny.
Upewnić się, że filtr w wężu dopływowym
jest drożny.
Upewnić się, że wąż dopływowy nie jest za‐
gięty ani przygnieciony.
Upewnić się, że syfon zlewozmywaka jest
drożny.
Upewnić się, że wąż spustowy nie jest za‐
gięty ani przygnieciony.
POLSKI
Problem i kod alarmowy
19
Możliwa przyczyna i rozwiązanie
Włączyło się zabezpieczenie przed •
zalaniem.
• Co pewien czas miga trzykrotnie
wskaźnik zakończenia progra‐
mu.
• Co pewien czas emitowane są
trzy sygnały dźwiękowe.
Zakręcić zawór wody i skontaktować się z
autoryzowanym centrum serwisowym.
Urządzenie wielokrotnie przerywa i
wznawia pracę.
•
Jest to normalne zjawisko. Zapewnia to op‐
tymalne efekty zmywania i oszczędność
energii.
Program trwa zbyt długo.
•
Jeśli wybrano opcję opóźnienia rozpoczęcia
programu, należy ją anulować lub zaczekać
do końca odliczania czasu.
Niewielki wyciek z drzwi urządzenia. •
Urządzenie nie jest dobrze wypoziomowa‐
ne. Poluzować lub dokręcić regulowane
nóżki (jeśli dotyczy).
Drzwi urządzenia nie są wyśrodkowane
względem komory. Wyregulować tylną nóż‐
kę (jeśli dotyczy).
•
Występują problemy z zamknięciem •
drzwi urządzenia.
•
Grzechotanie/stukanie dochodzące
z wnętrza urządzenia.
•
•
Urządzenie wyzwala automatyczny
wyłącznik.
•
•
Urządzenie nie jest dobrze wypoziomowa‐
ne. Poluzować lub dokręcić regulowane
nóżki (jeśli dotyczy).
Naczynia wystają z koszy.
Naczynia nie są prawidłowo rozłożone w
koszach. Należy zapoznać się z broszurą
dotyczącą załadunku koszy.
Upewnić się, że ramiona spryskujące obra‐
cają się swobodnie.
Wydajność prądowa instalacji jest niewys‐
tarczająca do jednoczesnego zasilania
wszystkich włączonych urządzeń. Należy
sprawdzić parametry zasilania w gniazdku
oraz wartość graniczną prądu automatycz‐
nego wyłącznika lub wyłączyć jedno z urzą‐
dzeń.
Wewnętrzna usterka układu elektrycznego
urządzenia. Skontaktować się z autoryzo‐
wanym centrum serwisowym.
20
www.electrolux.com
Patrz „Przed pierwszym
użyciem”, „Codzienna
eksploatacja” lub
„Wskazówki i porady”, aby
znaleźć inne możliwe
przyczyny.
ponownie, należy skontaktować się z
autoryzowanym centrum serwisowym.
Jeśli pojawi się kod błędu nieujęty w
tabeli, należy skontaktować się z
autoryzowanym centrum serwisowym.
Po sprawdzeniu urządzenia należy je
wyłączyć i włączyć. Jeśli problem wystąpi
12.1 Efekty zmywania i suszenia są niezadowalające
Problem
Możliwa przyczyna i rozwiązanie
Niezadowalające efekty
zmywania.
•
•
•
•
Niezadowalające efekty su‐
szenia.
•
•
•
•
Białawe smugi lub niebie‐
skawy nalot na szklankach i
naczyniach.
•
Plamy i ślady po odparowa‐
nych kroplach wody na
szklankach i naczyniach.
•
•
•
Patrz punkty „Codzienna eksploatacja”, „Wska‐
zówki i porady” oraz broszura dotycząca załadun‐
ku koszy.
Używać programów zapewniających bardziej inten‐
sywny cykl zmywania.
Gdy stosuje się tabletki wieloskładnikowe, należy
włączyć opcję Multitab.
Wyczyścić ramię spryskujące i filtr. Patrz „Konser‐
wacja i czyszczenie”.
Naczynia pozostawały zbyt długo w zamkniętym
urządzeniu.
Nie ma płynu nabłyszczającego lub dozowana jest
jego niewystarczająca ilość. Ustawić wyższy po‐
ziom dozowania płynu nabłyszczającego.
Przedmioty z tworzywa sztucznego mogą wyma‐
gać wytarcia ściereczką.
Zaleca się stałe stosowanie płynu nabłyszczające‐
go, także w połączeniu z tabletkami wieloskładniko‐
wymi.
Za dużo płynu nabłyszczającego. Zmniejszyć dozo‐
wanie płynu nabłyszczającego.
Użyto za dużo detergentu.
Za mało płynu nabłyszczającego. Zwiększyć dozo‐
wanie płynu nabłyszczającego.
Przyczyną może być jakość płynu nabłyszczające‐
go.
POLSKI
Problem
Możliwa przyczyna i rozwiązanie
Naczynia są mokre.
•
•
•
•
•
21
Program nie obejmuje fazy suszenia lub faza su‐
szenia odbywa się w niskiej temperaturze.
Dozownik płynu nabłyszczającego jest pusty.
Przyczyną może być jakość płynu nabłyszczające‐
go.
Przyczyną może być jakość tabletek wieloskładni‐
kowych. Należy wypróbować inną markę lub włą‐
czyć dozownik płynu nabłyszczającego i zastoso‐
wać płyn nabłyszczający wraz z tabletkami wielos‐
kładnikowymi.
Przed wyjęciem naczyń pozostawić na jakiś czas
otworzone drzwi zmywarki.
Wnętrze urządzenia jest
mokre.
•
Nie świadczy to o usterce urządzenia. Jest to efekt
skraplania się na ściankach wilgoci obecnej w po‐
wietrzu.
Nadmiar piany podczas
zmywania.
•
Stosować wyłącznie detergent przeznaczony do
zmywarek.
Wystąpił wyciek z dozownika płynu nabłyszczają‐
cego. Skontaktować się z autoryzowanym centrum
serwisowym.
Ślady rdzy na sztućcach.
•
•
•
Po zakończeniu programu w •
dozowniku znajdują się po‐
zostałości detergentu.
•
•
Nieprzyjemny zapach w
urządzeniu.
•
W wodzie używanej do zmywania jest zbyt dużo
soli. Patrz „Zmiękczacz wody”.
Umieszczono razem sztućce ze srebra i stali nie‐
rdzewnej. Należy unikać umieszczania blisko sie‐
bie sztućców ze srebra i stali nierdzewnej.
Tabletka z detergentem zablokowała się w dozow‐
niku i woda nie wypłukała jej całkowicie.
Woda nie wypłukała detergentu z dozownika. Nale‐
ży sprawdzić, czy ramię spryskujące może się ob‐
racać i jest drożne.
Sprawdzić, czy przedmioty w koszach nie uniemoż‐
liwiają otworzenia pokrywy dozownika detergentu.
Patrz „Czyszczenie wnętrza”.
22
www.electrolux.com
Problem
Możliwa przyczyna i rozwiązanie
Osad z kamienia na naczy‐ •
niach, w komorze zmywarki i
po wewnętrznej stronie jej
•
drzwi.
•
•
•
•
•
Matowe, odbarwione lub wy‐ •
szczerbione naczynia.
•
•
Poziom soli jest niski; sprawdzić wskaźnik poziomu
soli.
Pokrywka zbiornika soli jest poluzowana.
Woda doprowadzana do urządzenia jest twarda.
Patrz „Zmiękczacz wody”.
Nawet stosując uniwersalne tabletki do zmywarki
należy używać soli i ustawić poziom regeneracji
zmiękczacza wody. Patrz „Zmiękczacz wody”.
Jeśli nadal widoczny jest osad z kamienia, należy
oczyścić urządzenie przy użyciu przeznaczonych
do tego celu środków czyszczących.
Spróbować użyć innego detergentu.
Skontaktować się z producentem detergentu.
Upewnić się, że w urządzeniu zmywane są tylko
przedmioty, które można myć w zmywarce.
Ostrożnie wkładać i wyjmować naczynia z koszy.
Należy zapoznać się z broszurą dotyczącą zała‐
dunku koszy.
Delikatne naczynia należy umieszczać w górnym
koszu.
Patrz „Przed pierwszym
użyciem”, „Codzienna
eksploatacja” lub
„Wskazówki i porady”, aby
znaleźć inne możliwe
przyczyny.
13. DANE TECHNICZNE
Wymiary
Szerokość / wysokość /
głębokość (mm)
446 / 818 - 898 / 550
Podłączenie do sieci elek‐
trycznej 1)
Napięcie (V)
220 - 240
Częstotliwość (Hz)
50
Ciśnienie doprowadzanej
wody
Min./maks. bar (MPa)
0.5 (0.05) / 8 (0.8)
Dopływ wody
Zimna lub ciepła woda 2)
maks. 60°C
Pojemność
Liczba kompletów naczyń
9
Pobór mocy
Tryb czuwania (W)
5.0
POLSKI
Pobór mocy
Tryb wyłączenia (W)
23
0.10
1) Pozostałe wartości znajdują się na tabliczce znamionowej.
2) Jeżeli ciepła woda pochodzi z alternatywnych źródeł energii (np. z kolektorów słonecz‐
nych, elektrowni wiatrowych), można użyć jej do zasilania urządzenia, aby zmniejszyć zuży‐
cie energii.
14. OCHRONA ŚRODOWISKA
ludzkie zdrowie. Nie wolno wyrzucać
Materiały oznaczone symbolem
należy poddać utylizacji. Opakowanie
urządzenia włożyć do odpowiedniego
pojemnika w celu przeprowadzenia
recyklingu. Należy zadbać o ponowne
przetwarzanie odpadów urządzeń
elektrycznych i elektronicznych, aby
chronić środowisko naturalne oraz
urządzeń oznaczonych symbolem
razem z odpadami domowymi. Należy
zwrócić produkt do miejscowego punktu
ponownego przetwarzania lub
skontaktować się z odpowiednimi
władzami miejskimi.
*
156975964-A-452016
www.electrolux.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
