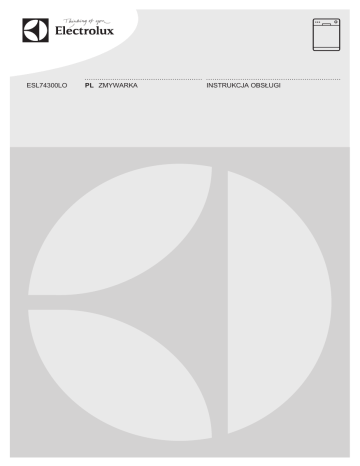

ESL74300LO
PL ZMYWARKA
INSTRUKCJA OBSŁUGI
2
www.electrolux.com
SPIS TREŚCI
1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA................................................. 3
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA.................................................. 4
3. OPIS URZĄDZENIA................................................................................................. 6
4. PANEL STEROWANIA.............................................................................................7
5. PROGRAMY.............................................................................................................7
6. USTAWIENIA........................................................................................................... 9
7. OPCJE....................................................................................................................11
8. PRZED PIERWSZYM UŻYCIEM........................................................................... 11
9. CODZIENNA EKSPLOATACJA............................................................................. 13
10. WSKAZÓWKI I PORADY..................................................................................... 14
11. KONSERWACJA I CZYSZCZENIE......................................................................16
12. ROZWIĄZYWANIE PROBLEMÓW...................................................................... 17
13. DANE TECHNICZNE........................................................................................... 19
Z MYŚLĄ O TOBIE
Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci
doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane
z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych
efektów.
Witamy w świecie marki Electrolux!
Odwiedź naszą witrynę internetową, aby:
Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu
problemów oraz informacje dotyczące serwisu:
www.electrolux.com
Zarejestrować swój produkt i uprościć jego obsługę serwisową:
www.registerelectrolux.com
Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do
swojego urządzenia:
www.electrolux.com/shop
OBSŁUGA KLIENTA
Zalecamy stosowanie oryginalnych części zamiennych.
Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować
poniższe dane: model, numer produktu, numer seryjny.
Stosowne informacje można znaleźć na tabliczce znamionowej.
Ostrzeżenie/przestroga — informacje dotyczące bezpieczeństwa
Ogólne informacje i wskazówki
Informacje dotyczące środowiska naturalnego
Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia.
POLSKI
1.
3
INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
Przed instalacją i rozpoczęciem eksploatacji urządzenia
należy uważnie zapoznać się z załączoną instrukcją
obsługi. Producent nie odpowiada za uszkodzenia i
obrażenia ciała spowodowane nieprawidłową instalacją i
eksploatacją. Należy zachować instrukcję wraz z
urządzeniem do wykorzystania w przyszłości.
1.1 Ogólne zasady bezpieczeństwa
•
•
•
•
•
•
•
•
•
Urządzenie jest przeznaczone do użytku w
gospodarstwie domowym oraz do podobnych
zastosowań, w takich miejscach, jak:
– gospodarstwa rolne, kuchnie w obiektach
sklepowych, biurowych oraz innych placówkach
pracowniczych;
– do obsługi przez klientów w hotelach, motelach,
obiektach noclegowych i innych obiektach
mieszkalnych.
Nie zmieniać parametrów technicznych urządzenia.
Robocze ciśnienie wody (minimalne i maksymalne)
musi mieścić się w granicach 0.5 (0.05) / 8 (0.8) barów
(Mpa).
Maksymalna liczba kompletów wynosi 9 .
Jeśli przewód zasilający jest uszkodzony, ze
względów bezpieczeństwa musi go wymienić
producent, autoryzowane centrum serwisowe lub inna
wykwalifikowana osoba.
Noże oraz inne ostre sztućce należy wkładać do
kosza na sztućce ostrzami skierowanymi w dół lub
poziomo.
Nie pozostawiać otwartych drzwi urządzenia bez
nadzoru, aby nie dopuścić do potknięcia się o drzwi.
Przed przystąpieniem do konserwacji należy wyłączyć
urządzenie i wyjąć wtyczkę przewodu zasilającego z
gniazda elektrycznego.
Urządzenia nie wolno czyścić wodą pod ciśnieniem
ani parą wodną.
4
www.electrolux.com
•
Urządzenie należy podłączyć do instalacji
wodociągowej za pomocą nowego zestawu węży
dostarczonych w komplecie z urządzeniem. Nie wolno
używać starego zestawu węży.
1.2 Bezpieczeństwo dzieci i osób o ograniczonych
zdolnościach ruchowych, sensorycznych lub
umysłowych
•
•
•
•
•
Urządzenie mogą obsługiwać dzieci po ukończeniu
ósmego roku życia oraz osoby o ograniczonych
zdolnościach fizycznych, sensorycznych lub
umysłowych, a także nieposiadające odpowiedniej
wiedzy lub doświadczenia, jeśli będą one
nadzorowane lub zostaną poinstruowane w zakresie
bezpiecznego korzystania z urządzenia i będą
świadome związanych z tym zagrożeń.
Nie należy pozwalać, aby dzieci bawiły się
urządzeniem.
Wszystkie detergenty należy przechowywać poza
zasięgiem dzieci.
Dzieci i zwierzęta domowe nie powinny znajdować się
w pobliżu urządzenia, gdy jego drzwi są otwarte.
Czyszczeniem i konserwacją nie mogą zajmować się
dzieci bez nadzoru dorosłych.
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
2.1 Instalacja
•
•
•
•
•
Usunąć wszystkie elementy
opakowania.
Nie instalować ani nie używać
uszkodzonego urządzenia.
Nie instalować ani nie używać
urządzenia w miejscach, w których
panuje temperatura poniżej 0°C.
Postępować zgodnie z instrukcją
instalacji załączoną do urządzenia.
Należy zadbać o to, aby elementy
zabudowy znajdujące się nad
urządzeniem i w jego pobliżu
spełniały odpowiednie wymogi
bezpieczeństwa.
2.2 Podłączenie do sieci
elektrycznej
OSTRZEŻENIE!
Występuje zagrożenie
pożarem i porażeniem
prądem elektrycznym.
•
•
Urządzenie musi być uziemione.
Należy upewnić się, że informacje o
podłączeniu elektrycznym podane na
tabliczce znamionowej są zgodne z
parametrami instalacji zasilającej. W
przeciwnym razie należy
skontaktować się z elektrykiem.
POLSKI
•
•
•
•
•
•
•
Należy zawsze używać prawidłowo
zamontowanych gniazd sieciowych z
uziemieniem.
Nie stosować rozgałęźników ani
przedłużaczy.
Należy zwrócić uwagę, aby nie
uszkodzić wtyczki ani przewodu
zasilającego. Wymiany przewodu
zasilającego można dokonać
wyłącznie w naszym autoryzowanym
centrum serwisowym.
Podłączyć wtyczkę do gniazda
elektrycznego dopiero po
zakończeniu instalacji. Należy zadbać
o to, aby w zainstalowanym
urządzeniu wtyczka przewodu
zasilającego była łatwo dostępna.
Odłączając urządzenie, nie należy
ciągnąć za przewód zasilający.
Należy zawsze ciągnąć za wtyczkę
sieciową.
Urządzenie spełnia wymogi dyrektyw
EWG.
Dotyczy tylko wielkiej Brytanii i
Irlandii. Urządzenie jest wyposażone
we wtyczkę zasilającą 13 A. Jeśli
konieczna jest wymiana bezpiecznika
we wtyczce zasilającej, należy użyć
bezpiecznika 13 A ASTA (BS 1362).
2.3 Podłączenie do sieci
wodociągowej
•
•
•
•
Należy zwrócić uwagę, aby nie
uszkodzić węży wodnych.
Przed podłączeniem urządzenia do
nowych rur lub do rur, których nie
używano przez dłuższy czas, należy
zapewnić przepływ wody i odczekać,
aż będzie ona czysta.
Przy pierwszym uruchomieniu
urządzenia należy sprawdzić, czy nie
ma wycieków.
Wąż dopływowy wyposażono w zawór
bezpieczeństwa i ścianki z
wewnętrznym przewodem
zasilającym.
•
•
5
OSTRZEŻENIE!
Niebezpieczne napięcie.
Wąż dopływowy ma zewnętrzną,
przeźroczystą osłonę. Jeżeli wąż jest
uszkodzony, znajdująca się w nim
woda ciemnieje.
W razie uszkodzenia węża
dopływowego należy natychmiast
wyjąć wtyczkę z gniazda
elektrycznego. Należy skontaktować
się z autoryzowanym centrum
serwisowym w celu wymiany węża
dopływowego.
2.4 Przeznaczenie
•
•
•
•
•
•
Nie siadać ani nie stawać na
otwartych drzwiach urządzenia.
Detergenty do zmywarki są
niebezpieczne. Należy przestrzegać
instrukcji bezpieczeństwa podanych
na opakowaniu detergentu.
Nie pić wody z urządzenia ani nie
wykorzystywać jej do zabawy.
Nie wyjmować naczyń z urządzenia
przed zakończeniem programu. Na
naczyniach może znajdować się
detergent.
Po otwarciu drzwi w czasie pracy
urządzenia może dojść do uwolnienia
gorącej pary.
Nie umieszczać w urządzeniu, na nim
ani w jego pobliżu łatwopalnych
substancji ani przedmiotów
nasączonych łatwopalnymi
substancjami.
2.5 Serwis
•
Aby zlecić naprawę urządzenia,
należy skontaktować się z
autoryzowanym centrum serwisowym.
Zaleca się stosowanie wyłącznie
oryginalnych części zamiennych.
6
www.electrolux.com
•
Kontaktując się z autoryzowanym
centrum serwisowym, należy
przygotować następujące dane z
tabliczki znamionowej.
Model:
Numer produktu:
Numer seryjny:
•
Odłączyć urządzenie od źródła
zasilania.
Odciąć i wyrzucić przewód zasilający.
Wymontować zatrzask drzwi, aby
uniemożliwić zamknięcie się dzieci lub
zwierząt w urządzeniu.
•
•
2.6 Utylizacja
OSTRZEŻENIE!
Występuje zagrożenie
odniesieniem obrażeń ciała
lub uduszeniem.
3. OPIS URZĄDZENIA
1
2
11
10
1
2
3
4
5
6
9
Górne ramię spryskujące
Dolne ramię spryskujące
Filtry
Tabliczka znamionowa
Zbiornik soli
Otwór wentylacyjny
8 7
6
5
7
8
9
10
11
4
3
Dozownik płynu nabłyszczającego
Dozownik detergentu
Kosz na sztućce
Dolny kosz
Górny kosz
POLSKI
7
4. PANEL STEROWANIA
1
2
1 Przycisk wł./wył.
2 Przyciski wyboru programów
3 Przycisk Delay
3
4
4 Wskaźniki
4.1 Wskaźniki
Wskaźnik
Opis
Wskaźnik zakończenia programu.
Wskaźnik funkcji Multitab.
Wskaźnik soli. W trakcie programu wskaźnik ten jest zawsze wyłączony.
Wskaźnik płynu nabłyszczającego. W trakcie programu wskaźnik ten
jest zawsze wyłączony.
5. PROGRAMY
Program
1)
2)
Stopień zabrudze- Fazy programu
nia
Rodzaj załadunku
Opcje
•
•
Zmywanie
wstępne
Zmywanie 50°C
Płukania
Suszenie
•
Multitab
Zmywanie
wstępne
Zmywanie od
45°C do 70°C
Płukania
Suszenie
•
Multitab
Zmywanie
wstępne
Zmywanie 70°C
Płukania
Suszenie
•
Multitab
•
•
Średnie
Naczynia stołowe i sztućce
•
Dowolne
Naczynia stołowe, sztućce,
garnki i patelnie
•
•
•
•
•
•
•
•
•
Duże
Naczynia stołowe, sztućce,
garnki i patelnie
•
•
•
•
8
www.electrolux.com
Program
3)
4)
Stopień zabrudze- Fazy programu
nia
Rodzaj załadunku
Opcje
•
•
•
•
Świeże
Naczynia stołowe i sztućce
•
Dowolne
•
•
Zmywanie 60°C
lub 65°C
Płukania
Multitab
Zmywanie
wstępne
1) W tym programie uzyskuje się największą efektywność zużycia wody i energii elektrycznej podczas zmywania średnio zabrudzonych naczyń i sztućców. (Jest to standardowy program dla ośrodków przeprowadzających testy).
2) Urządzenie rozpoznaje stopień zabrudzenia oraz ilość naczyń znajdujących się w koszach. Automatycznie reguluje temperaturę i ilość wody, a także zużycie energii oraz czas
trwania programu.
3) Program ten umożliwia zmywanie świeżo zabrudzonych naczyń. Program pozwala w
krótkim czasie uzyskać dobre efekty zmywania.
4) Program ten umożliwia szybkie opłukanie naczyń, aby zapobiec przywieraniu resztek
żywności do naczyń i powstawaniu nieprzyjemnych zapachów. W tym programie nie należy
stosować detergentu.
5.1 Parametry eksploatacyjne
Program1)
Zużycie wody
(l)
Zużycie energii
(kWh)
Czas trwania
(min)
8.9
0.78
195
6 - 11
0.5 - 1.2
40 - 140
11 - 13
1.0 - 1.2
130 - 150
8
0.8
30
4
0.1
14
1) Parametry eksploatacyjne mogą ulec zmianie w zależności od ciśnienia i temperatury
wody, zmian w napięciu zasilania, użytych opcji oraz ilości naczyń.
5.2 Informacje dla ośrodków
przeprowadzających testy
Aby uzyskać więcej informacji na temat
wyników testu, należy wysłać wiadomość
e-mail na adres:
[email protected]
Należy zapisać numer produktu (PNC)
podany na tabliczce znamionowej.
POLSKI
9
6. USTAWIENIA
6.1 Tryb wyboru programów i
tryb użytkownika
Jeśli jednak tak się nie stanie, tryb
wyboru programów można ustawić w
następujący sposób:
Gdy urządzenie znajduje się w trybie
wyboru programów, można ustawić
program i przejść do trybu użytkownika.
Nacisnąć jednocześnie i przytrzymać
W trybie użytkownika można zmienić
następujące ustawienia:
• Poziom zmiękczania wody
odpowiednio do twardości wody.
• Włączenie lub wyłączenie sygnału
dźwiękowego zakończenia programu.
• Włączenie dozownika płynu
nabłyszczającego przy jednoczesnym
korzystaniu z opcji Multitab oraz płynu
nabłyszczającego.
Ustawienia te zostaną zapisane aż do
ich ponownej zmiany.
Ustawianie trybu wyboru
programów
Urządzenie jest w trybie wyboru
programów, jeśli świeci się tylko
wskaźnik programu
.
przyciski
i , aż urządzenie
znajdzie się w trybie wyboru programów.
6.2 Zmiękczanie wody
Zmiękczacz wody usuwa z wody
substancje mineralne, które mogą mieć
negatywny wpływ na rezultaty zmywania
lub na pracę urządzenia.
Im wyższa zawartość substancji
mineralnych, tym twardsza jest woda.
Twardość wody jest mierzona
w równoważnych skalach.
Zmiękczanie powinno być dostosowane
do stopnia twardości wody
doprowadzonej do urządzenia. W
lokalnym zakładzie wodociągowym
można uzyskać informację na temat
twardości wody. Istotne jest ustawienie
właściwego poziomu zmiękczania wody,
aby zapewnić dobre rezultaty zmywania.
Po włączeniu urządzenia znajduje się
ono zwykle w trybie wyboru programów.
Twardość wody
Stopnie niemieckie (°dH)
Stopnie francuskie (°fH)
mmol/l
Stopnie
Clarka
Poziom zmiękczania wody
47 -50
84 - 90
8.4 - 9.0
58 - 63
10
43 - 46
76 - 83
7.6 - 8.3
53 - 57
9
37 - 42
65 - 75
6.5 - 7.5
46 - 52
8
29 - 36
51 - 64
5.1 - 6.4
36 - 45
7
23 - 28
40 - 50
4.0 - 5.0
28 - 35
6
19 - 22
33 - 39
3.3 - 3.9
23 - 27
5 1)
15 - 18
26 - 32
2.6 - 3.2
18 - 22
4
11 - 14
19 - 25
1.9 - 2.5
13 - 17
3
4 - 10
7 - 18
0.7 - 1.8
5 - 12
2
10
www.electrolux.com
Stopnie niemieckie (°dH)
Stopnie francuskie (°fH)
mmol/l
Stopnie
Clarka
Poziom zmiękczania wody
<4
<7
<0.7
<5
1 2)
1) Ustawienie fabryczne.
2) Przy tym poziomie nie stosować soli.
włączyć dozownik płynu
nabłyszczającego.
Ustawianie poziomu
zmiękczania wody
Urządzenie musi być w trybie wyboru
programów:
1. Aby uruchomić tryb użytkownika,
nacisnąć jednocześnie i przytrzymać
przyciski
wskaźniki
zaczną migać.
2. Nacisnąć
•
Wskaźniki
zgasną.
i
, aż
,
i
Dozownik pozostanie włączony aż do
ponownej zmiany ustawienia.
Włączanie dozownika płynu
nabłyszczającego
Urządzenie musi być w trybie wyboru
programów.
1. Aby uruchomić tryb użytkownika,
nacisnąć jednocześnie i przytrzymać
.
i
•
Wskaźnik
migał.
•
Wskaźnik
zacznie migać.
Liczba mignięć wskaźnika
oznacza poziom.
– Np. 5 mignięć + przerwa + 5
mignięć = poziom 5.
będzie nadal
3. Nacisnąć kilkakrotnie
zmienić ustawienie. Każde
i
przyciski
, aby
naciśnięcie przycisku
powoduje ustawienie wyższego
poziomu. Po poziomie 10 następuje
powrót do poziomu 1.
4. Nacisnąć przycisk wł./wył., aby
potwierdzić ustawienie.
6.3 Jednoczesne używanie
płynu nabłyszczającego i
tabletek wieloskładnikowych
Gdy włączona jest opcja Multitab,
dozownik płynu nabłyszczającego nie
dawkuje płynu. Jednak, jeśli rezultaty
zmywania przy stosowaniu tabletek
wieloskładnikowych nie są zadowalające,
zaleca się jednoczesne używanie
tabletek wieloskładnikowych i płynu
nabłyszczającego. W tym celu należy
wskaźniki
zaczną migać.
2. Nacisnąć
•
Wskaźniki
•
Wskaźnik
nadal migał.
3. Nacisnąć
ustawienie.
, aż
,
i
.
i
zgasną.
będzie
, aby zmienić
• Włącza się wskaźnik
.
4. Nacisnąć przycisk wł./wył., aby
potwierdzić ustawienie.
5. Ustawić dozowanie płynu
nabłyszczającego.
6. Napełnić dozownik płynu
nabłyszczającego.
6.4 Sygnały dźwiękowe
Sygnały dźwiękowe są emitowane w
przypadku nieprawidłowego działania
urządzenia. Tych sygnałów dźwiękowych
nie można wyłączyć.
Sygnał dźwiękowy może być również
emitowany po zakończeniu programu.
Domyślnie sygnał ten jest wyłączony, ale
można go włączyć.
POLSKI
Włączanie sygnału
dźwiękowego zakończenia
programu
Urządzenie musi być w trybie wyboru
programów.
1. Aby uruchomić tryb użytkownika,
nacisnąć jednocześnie i przytrzymać
przyciski
i
wskaźniki
zaczną migać.
2. Nacisnąć
,
, aż
i
•
Wskaźniki
zgasną.
•
Wskaźnik
•
Zgaśnie wskaźnik
11
i
będzie nadal migał.
.
3. Nacisnąć , aby zmienić
ustawienie.
•
Włącza się wskaźnik
. Sygnał
dźwiękowy zakończenia
programu jest włączony.
4. Nacisnąć przycisk wł./wył., aby
potwierdzić ustawienie.
.
7. OPCJE
Żądane opcje należy zawsze
włączać przed
uruchomieniem programu.
Opcji nie można włączać ani
wyłączać w trakcie
programu.
Nie wszystkie opcje są ze
sobą zgodne. Po wybraniu
niezgodnych ze sobą opcji
urządzenie automatycznie
wyłączy jedną lub większą
liczbę opcji. Tylko wskaźniki
aktywnych opcji pozostaną
wówczas włączone.
7.1 Multitab
Włączyć tę opcję w przypadku
stosowania tabletek wieloskładnikowych
z solą, płynem nabłyszczającym i
detergentem. Mogą one zawierać także
inne środki do mycia lub płukania.
Opcja ta powoduje wyłączenie
dozowania soli i płynu nabłyszczającego
z ich pojemników. Wskaźniki soli i płynu
nabłyszczającego nie włączają się.
Użycie tej opcji powoduje wydłużenie
czasu trwania programu w celu poprawy
efektów zmywania i suszenia podczas
używania tabletek wieloskładnikowych.
Włączanie opcji Multitab
Nacisnąć jednocześnie i przytrzymać
przyciski
wskaźnik
i
, aż włączy się
.
8. PRZED PIERWSZYM UŻYCIEM
1. Sprawdzić, czy bieżący poziom
zmiękczania wody odpowiada
twardości wody doprowadzanej do
urządzenia. Jeśli nie, dostosować
poziom zmiękczania wody.
2. Napełnić zbiornik soli.
3. Napełnić dozownik płynu
nabłyszczającego.
4. Otworzyć zawór wody.
5. Uruchomić program, aby usunąć
wszelkie pozostałości poprodukcyjne
mogące wciąż znajdować się w
urządzeniu. Nie należy stosować
detergentu ani umieszczać naczyń w
koszach.
Po uruchomieniu programu urządzenie
zaczyna doprowadzać żywicę do
zmiękczacza wody – może to potrwać do
5 minut. Może wydawać się, że
urządzenie nie pracuje. Program
rozpoczyna się dopiero po zakończeniu
tego procesu. Proces ten jest
powtarzany co pewien czas.
www.electrolux.com
8.1 Zbiornik soli
UWAGA!
Stosować wyłącznie sól
przeznaczoną do zmywarek.
8.2 Napełnianie dozownika
płynu nabłyszczającego
A D
B
Sól jest używana do aktywowania żywicy
w zmiękczaczu wody oraz zapewnia
dobre rezultaty zmywania podczas
codziennej eksploatacji.
Napełnianie zbiornika soli
1. Obrócić pokrywkę zbiornika soli w
lewo i ją zdjąć.
2. Wlać 1 litr wody do zbiornika soli
(tylko za pierwszym razem).
3. Napełnić zbiornik soli solą do
zmywarek.
C
B
A
M AX
+
1
3 2
4
12
-
C
D
4. Usunąć sól rozsypaną wokół otworu
zbiornika soli.
5. Obrócić pokrywkę zbiornika soli w
prawo, aby zamknąć zbiornik soli.
Podczas napełniania
zbiornika soli może się z
niego wydostawać woda i
sól. Zagrożenie
wystąpieniem korozji. Aby
tego uniknąć, po napełnieniu
zbiornika soli należy
uruchomić program.
UWAGA!
Należy stosować wyłącznie
płyn nabłyszczający
przeznaczony do zmywarek.
1. Nacisnąć przycisk zwalniający (D),
aby otworzyć pokrywę (C).
2. Wlać płyn nabłyszczający do
dozownika (A), aż osiągnie poziom
napełnienia „max”.
3. Rozlany płyn nabłyszczający należy
zetrzeć za pomocą chłonnej szmatki,
aby zapobiec powstaniu zbyt dużej
ilości piany.
4. Zamknąć pokrywę. Upewnić się, że
przycisk zwalniający jest
odpowiednio zablokowany.
Dozowanie płynu
nabłyszczającego można
wyregulować za pomocą
pokrętła (B) między pozycją
1 (najmniejsza ilość) a
pozycją 4 lub 6 (największa
ilość).
POLSKI
13
9. CODZIENNA EKSPLOATACJA
1. Otworzyć zawór wody.
2. Nacisnąć przycisk wł./wył., aby
włączyć urządzenie.
Upewnić się, że urządzenie jest w trybie
użytkownika.
• Jeśli świeci się wskaźnik soli,
napełnić zbiornik soli.
• Jeśli świeci się wskaźnik płynu
nabłyszczającego, napełnić
dozownik płynu
nabłyszczającego.
3. Załadować kosze.
4. Dodać detergent. Aby stosować
tabletki wieloskładnikowe, należy
włączyć funkcję Multitab.
5. Ustawić i uruchomić odpowiedni
program dla określonego rodzaju
naczyń i poziomu zabrudzenia.
9.1 Stosowanie detergentu
D A B
3. Jeżeli wybrano program obejmujący
zmywanie wstępne, należy umieścić
niewielką ilość detergentu w
przegródce (D).
4. Zamknąć pokrywę. Upewnić się, że
przycisk zwalniający jest
odpowiednio zablokowany.
9.2 Ustawianie i uruchamianie
programu
Funkcja Auto Off
Funkcja ta służy do zmniejszenia zużycia
energii elektrycznej przez automatyczne
wyłączanie urządzenia, gdy nie jest ono
używane.
Funkcja uruchamia się:
• Po upływie 5 minut od zakończenia
programu.
• Po upływie 5 minut, jeśli nie
uruchomiono programu.
30
Uruchamianie programu
20
1. Uchylić drzwi urządzenia.
2. Nacisnąć przycisk wł./wył., aby
włączyć urządzenie. Upewnić się, że
urządzenie jest w trybie wyboru
programów.
3. Nacisnąć przycisk programu
wybranego do uruchomienia.
Zaświeci się wskaźnik odpowiedniego
programu.
4. Zamknąć drzwi urządzenia, aby
uruchomić program.
C
A
30
B
D
20
Uruchamianie programu z
opóźnieniem
C
1. Nacisnąć przycisk zwalniający (B),
aby otworzyć pokrywę (C).
2. Umieścić detergent, w postaci
proszku lub tabletki, w przegródce
(A).
1. Ustawić program.
2. Nacisnąć kilkakrotnie
, aż włączy
się wskaźnik odpowiadający żądanej
liczbie godzin (3 lub 6).
Włączy się wskaźnik opóźnienia.
3. Zamknąć drzwi urządzenia, aby
uruchomić odliczanie.
Podczas odliczania można wydłużyć
czas rozpoczęcia programu, ale nie
można zmienić wybranego programu.
14
www.electrolux.com
Po zakończeniu odliczania nastąpi
uruchomienie programu.
Otwieranie drzwi w trakcie
pracy urządzenia
Otworzenie drzwi w trakcie działania
programu powoduje zatrzymanie
urządzenia. Po zamknięciu drzwi
urządzenie kontynuuje pracę od
momentu, w którym została przerwana.
Po otworzeniu drzwi na
dłużej niż 30 sekund
podczas fazy suszenia,
bieżący program zostanie
zakończony.
Anulowanie opóźnienia
rozpoczęcia programu w trakcie
odliczania
Po anulowaniu opóźnienia rozpoczęcia
programu należy ponownie ustawić
program.
Nacisnąć jednocześnie i przytrzymać
przyciski
i , aż urządzenie
znajdzie się w trybie wyboru programów.
Anulowanie programu
Nacisnąć jednocześnie i przytrzymać
przyciski
i , aż urządzenie
znajdzie się w trybie wyboru programów.
Przed uruchomieniem nowego programu
należy upewnić się, że w dozowniku
znajduje się detergent.
Zakończenie programu
Po zakończeniu programu zaświeci się
wskaźnik
. Jeśli urządzenie nie
zostanie wyłączone w ciągu 5 minut,
wszystkie wskaźniki zgasną. Pozwala to
zmniejszyć zużycie energii.
1. Aby wyłączyć urządzenie, nacisnąć
przycisk wł./wył. lub poczekać, aż
funkcja Auto Off automatycznie je
wyłączy.
2. Zakręcić zawór wody.
10. WSKAZÓWKI I PORADY
10.1 Informacje ogólne
Stosowanie się do poniższych
wskazówek pomoże zapewnić optymalne
efekty prania i suszenia podczas
codziennej eksploatacji oraz przyczyni
się do ochrony środowiska.
•
•
•
•
•
Większe resztki żywności z naczyń
należy wyrzucić do kosza.
Nie opłukiwać naczyń ręcznie. W
razie potrzeby użyć programu
zmywania wstępnego (jeśli jest
dostępny) lub wybrać program z fazą
zmywania wstępnego.
Należy zawsze wykorzystywać całą
pojemność koszy.
Podczas ładowania urządzenia
sprawdzić, czy woda wydostająca się
z dysz ramion spryskujących ma
swobodny dostęp do naczyń.
Upewnić się, że przedmioty nie
stykają się ze sobą ani się nie
zasłaniają.
Możliwe jest używanie osobno
detergentu, płynu nabłyszczającego i
•
soli do zmywarek lub używanie
tabletek wieloskładnikowych (np. typu
„3 w 1”, „4 w 1”, „Wszystko w
jednym”). Przestrzegać informacji
podanych na opakowaniu.
Ustawić odpowiedni program dla
określonego rodzaju naczyń i
poziomu zabrudzenia. W programie
ECO uzyskuje się największą
efektywność zużycia wody i energii
elektrycznej podczas zmywania
średnio zabrudzonych naczyń i
sztućców.
10.2 Stosowanie soli, płynu
nabłyszczającego i detergentu
•
•
Należy stosować wyłącznie sól, płyn
nabłyszczający i detergent do
zmywarek. Inne produkty mogą
uszkodzić urządzenie.
Tabletki wieloskładnikowe są zwykle
przeznaczone do użycia z wodą o
twardości do 21°dH. Gdy twardość
wody jest większa, należy oprócz
POLSKI
•
•
•
tabletek wieloskładnikowych stosować
także płyn nabłyszczający i sól.
Jednak do twardej i bardzo twardej
wody zaleca się stosowanie się
osobno detergentu (w postaci
proszku, żelu lub tabletek bez
dodatkowych funkcji), płynu
nabłyszczającego i soli, aby zapewnić
optymalne efekty mycia i suszenia.
Aby stosować tabletki
wieloskładnikowe, należy wybrać
opcję Multitab (jeśli jest dostępna).
Opcja ta wpływa na poprawę efektów
zmywania i suszenia podczas
korzystania z tabletek
wieloskładnikowych.
Detergent w tabletkach nie
rozpuszcza się całkowicie w trakcie
krótkich programów. Zaleca się
stosowanie tabletek przy długich
programach, aby zapobiec osadzaniu
się detergentu na naczyniach.
Nie używać większej ilości detergentu
niż zalecana. Postępować zgodnie ze
wskazówkami podanymi na
opakowaniu detergentu.
10.3 Postępowanie
w przypadku zaprzestania
korzystania z tabletek
wieloskładnikowych
Przed rozpoczęciem stosowania
oddzielnie dozowanego detergentu, soli i
płynu nabłyszczającego należy wykonać
poniższą procedurę.
1. Ustawić najwyższy poziom
zmiękczania wody.
2. Upewnić się, że zbiornik soli oraz
dozownik płynu nabłyszczającego są
pełne.
3. Uruchomić najkrótszy program z fazą
płukania. Nie dodawać detergentu
ani nie umieszczać naczyń w
koszach.
4. Po zakończeniu programu ustawić
stopień zmiękczania wody
odpowiednio do twardości wody
doprowadzanej do urządzenia.
5. Wyregulować dozowanie płynu
nabłyszczającego.
15
10.4 Ładowanie koszy
•
•
•
•
•
•
•
•
•
•
•
W urządzeniu należy zmywać
przedmioty, które są przystosowane
do zmywania w zmywarkach.
Nie wkładać do urządzenia
elementów wykonanych z drewna,
rogu, aluminium, cynołowiu i miedzi.
Nie wkładać do urządzenia
przedmiotów, które mogą pochłaniać
wodę (gąbki, ściereczki).
Usunąć z naczyń resztki jedzenia.
Namoczyć przypalone resztki potraw.
Wklęsłe naczynia (kubki, szklanki i
miski) układać otworami w dół.
Upewnić się, że naczynia i sztućce
nie przylegają do siebie. Wymieszać
łyżki z innymi sztućcami.
Upewnić się, że szklanki nie stykają
się ze sobą.
Małe elementy umieścić w koszu na
sztućce.
Lekkie elementy umieścić w górnym
koszu. Upewnić się, że naczynia się
nie przemieszczają.
Przed uruchomieniem programu
upewnić się, że ramię spryskujące
może swobodnie się obracać.
10.5 Przed rozpoczęciem
programu
Upewnić się, że:
•
•
•
•
•
•
•
filtry są czyste i prawidłowo założone;
pokrywka zbiornika soli nie jest
poluzowana;
ramiona spryskujące nie są zatkane;
w zmywarce znajduje się sól do
zmywarek i płyn nabłyszczający
(chyba że stosowane są
wieloskładnikowe tabletki z
detergentem);
ułożenie naczyń i przyborów
kuchennych w koszach jest
prawidłowe;
program jest odpowiedni dla danego
rodzaju załadunku i stopnia
zabrudzenia;
użyto prawidłową ilość detergentu.
10.6 Opróżnianie koszy
1. Przed wyjęciem naczyń ze zmywarki
poczekać, aż wystygną. Gorące
naczynia łatwo ulegają uszkodzeniu.
16
www.electrolux.com
2. Najpierw wyjmować naczynia z
dolnego kosza, a potem z górnego.
Po zakończeniu programu
po bokach oraz na drzwiach
urządzenia może wciąż
znajdować się woda.
11. KONSERWACJA I CZYSZCZENIE
OSTRZEŻENIE!
Przed przystąpieniem do
konserwacji należy wyłączyć
urządzenie i wyjąć wtyczkę
przewodu zasilającego z
gniazda elektrycznego.
Brudne filtry i zapchane
ramiona spryskujące
pogarszają efekt zmywania.
Należy je regularnie
sprawdzać i w razie potrzeby
wyczyścić.
2. Wyjąć filtr (C) z filtra (B).
3. Wyjąć filtr płaski (A).
11.1 Czyszczenie filtrów
System filtrów składa się z 3 części.
4. Umyć filtry.
C
B
A
1. Obrócić filtr (B) przeciwnie do ruchu
wskazówek zegara i go wyjąć.
5. Upewnić się, że wokół krawędzi
osadnika nie znajdują się resztki
żywności ani zanieczyszczenia.
6. Włożyć na miejsce filtr (A). Upewnić
się, że jest prawidłowo umieszczony
pod 2 prowadnicami.
POLSKI
17
11.2 Czyszczenie ramion
spryskujących
Nie wolno wyjmować ramion
spryskujących. Jeżeli otwory w
ramionach spryskujących są zatkane,
zabrudzenia należy usunąć przy pomocy
cienkiego i zaostrzonego przedmiotu.
11.3 Czyszczenie obudowy
•
7. Włożyć filtry (B) i (C).
8. Włożyć filtr (B) do filtra płaskiego (A).
Obrócić zgodnie z ruchem
wskazówek zegara, aż się zablokuje.
•
•
Czyścić urządzenie za pomocą
wilgotnej szmatki.
Używać wyłącznie neutralnych
detergentów.
Nie używać produktów ściernych,
myjek do szorowania ani
rozpuszczalników.
11.4 Czyszczenie wnętrza
•
•
UWAGA!
Nieprawidłowe
umiejscowienie filtrów może
skutkować
niezadowalającymi efektami
zmywania i uszkodzeniem
urządzenia.
Urządzenie, w tym gumową uszczelkę
drzwi, należy czyścić wilgotną miękką
szmatką.
Częste korzystanie z krótkich
programów może powodować
osadzanie się tłuszczu i kamienia
wewnątrz urządzenia. Aby temu
zapobiec, zaleca się korzystanie z
długich programów co najmniej 2 razy
w miesiącu.
12. ROZWIĄZYWANIE PROBLEMÓW
Jeśli urządzenie nie daje się uruchomić
lub przestaje działać podczas pracy,
przed skontaktowaniem się z
autoryzowanym centrum serwisowym
należy sprawdzić, czy problem można
rozwiązać samodzielnie, korzystając z
informacji zawartych w tabeli.
Po wystąpieniu niektórych problemów co
pewien czas miga wskaźnik zakończenia
programu, sygnalizując usterkę.
18
www.electrolux.com
Problem i kod alarmowy
Możliwe rozwiązanie
Urządzenie nie włącza się.
•
•
Program nie uruchamia się.
•
•
•
Urządzenie nie napełnia się wodą.
• Co pewien czas miga jednokrotnie wskaźnik zakończenia programu.
• Co pewien czas emitowany jest
jeden sygnał dźwiękowy.
•
•
•
•
•
Upewnić się, że wtyczka przewodu zasilającego jest włożona do gniazdka.
Upewnić się, że bezpiecznik w skrzynce
bezpieczników jest sprawny.
Upewnić się, że drzwi urządzenia są zamknięte.
Jeśli wybrano opóźnienie rozpoczęcia programu, należy je anulować lub poczekać do
końca odliczania czasu.
W urządzeniu rozpoczął się proces doprowadzania żywicy do zmiękczacza wody.
Czas trwania tego procesu wynosi około 5
minut.
Sprawdzić, czy zawór wody jest otwarty.
Upewnić się, że ciśnienie wody nie jest zbyt
niskie. W tym celu należy skontaktować się
z miejscowym zakładem wodociągowym.
Upewnić się, że zawór wody jest drożny.
Upewnić się, że filtr w wężu dopływowym
jest drożny.
Upewnić się, że wąż dopływowy nie jest zagięty ani przygnieciony.
Urządzenie nie wypompowuje wo•
dy.
• Co pewien czas miga dwukrotnie •
wskaźnik zakończenia programu.
• Co pewien czas emitowane są
dwa sygnały dźwiękowe.
Upewnić się, że syfon zlewozmywaka jest
drożny.
Upewnić się, że wąż spustowy nie jest zagięty ani przygnieciony.
Włączyło się zabezpieczenie przed •
zalaniem.
• Co pewien czas miga trzykrotnie
wskaźnik zakończenia programu.
• Co pewien czas emitowane są
trzy sygnały dźwiękowe.
Zakręcić zawór wody i skontaktować się z
autoryzowanym centrum serwisowym.
Po sprawdzeniu urządzenia należy je
wyłączyć i włączyć. Jeśli problem wystąpi
ponownie, należy skontaktować się z
autoryzowanym centrum serwisowym.
Jeśli pojawi się kod błędu nieujęty w
tabeli, należy skontaktować się z
autoryzowanym centrum serwisowym.
POLSKI
19
12.1 Efekty zmywania i suszenia są niezadowalające
Problem
Możliwe rozwiązanie
Białawe smugi lub niebieskawy nalot na szklankach i
naczyniach.
•
•
Plamy i ślady po odparowanych kroplach wody na
szklankach i naczyniach.
•
•
Naczynia są mokre.
•
•
•
•
Za dużo płynu nabłyszczającego. Obrócić pokrętło
regulacji dozowania płynu nabłyszczającego, aby
zmniejszyć dozowanie.
Użyto za dużo detergentu.
Za mało płynu nabłyszczającego. Obrócić pokrętło
regulacji dozowania płynu nabłyszczającego, aby
zwiększyć dozowanie.
Przyczyną może być jakość płynu nabłyszczającego.
Program nie obejmuje fazy suszenia lub faza suszenia odbywa się w niskiej temperaturze.
Dozownik płynu nabłyszczającego jest pusty.
Przyczyną może być jakość płynu nabłyszczającego.
Przyczyną może być jakość wieloskładnikowych
tabletek. Należy wypróbować inną markę lub włączyć dozownik płynu nabłyszczającego i zastosować
płyn nabłyszczający wraz z wieloskładnikowymi
tabletkami.
Patrz rozdział „Wskazówki i
porady”, gdzie omówiono
inne możliwe przyczyny.
13. DANE TECHNICZNE
Wymiary
Wysokość/szerokość/
głębokość (mm)
446 / 818-898 / 550
Podłączenie do sieci elektrycznej 1)
Napięcie (V)
220-240
Częstotliwość (Hz)
50
Ciśnienie doprowadzanej
wody
Min./maks. bar (MPa)
0.5 (0.05) / 8 (0.8)
Dopływ wody
Zimna lub ciepła woda2)
maks. 60°C
Pojemność
Liczba standardowych
nakryć
9
Pobór mocy
Tryb czuwania (W)
0.99
Pobór mocy
Tryb wyłączenia (W)
0.10
1) Pozostałe wartości znajdują się na tabliczce znamionowej.
2) Jeżeli ciepła woda pochodzi z alternatywnego źródła energii (np. z kolektorów słonecznych, elektrowni wiatrowych), można użyć jej do zasilania urządzenia, aby zmniejszyć zużycie energii.
20
www.electrolux.com
14. OCHRONA ŚRODOWISKA
Materiały oznaczone symbolem
należy poddać recyklingowi. Opakowanie
urządzenia włożyć do odpowiedniego
pojemnika w celu przeprowadzenia
recyklingu. Należy zadbać o ponowne
przetwarzanie odpadów urządzeń
elektrycznych i elektronicznych, aby
chronić środowisko naturalne oraz
ludzkie zdrowie. Nie wolno wyrzucać
urządzeń oznaczonych symbolem
wraz z odpadami domowymi. Należy
zwrócić produkt do miejscowego punktu
recyklingu lub skontaktować się z
odpowiednimi lokalnymi władzami.
*
POLSKI
21
22
www.electrolux.com
POLSKI
23
156975961-A-012014
www.electrolux.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
