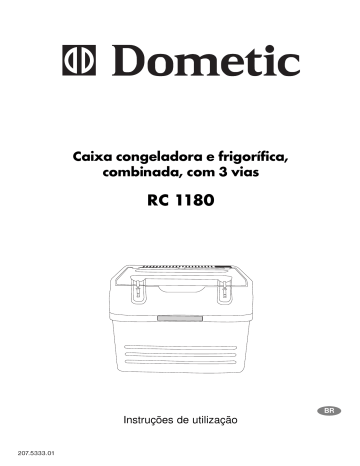

Caixa congeladora e frigorífica,
combinada, com 3 vias
RC 1180
Instruções de utilização
207.5333.01
BR
Por favor leia estas instruções de utilização cuidadosamente antes de colocacar a
unidade de refrigeração em funcionamento. Se, posteriormente, vender ou ceder esta
unidade de refrigeração, por favor certifique-se de que o novo dono recebe estas
instruções de utilização.
Muito obrigado por ter escolhido o nosso aparelho. Esperamos que lhe proporcione uma utilização sem
problemas.
Seguidamente, gostaríamos de o familiarizar com alguns símbolos para os quais chamamos a sua
atenção, por forma a garantir o funcionamento seguro e eficiente do aparelho.
Fonte de perigo, em caso de funcionamento impróprio
Sugestões de leitura útil
Informação referente à protecção do meio ambiente
A unidade RC 1180 que adquiriu, foi concebida para funcionar ligada à corrente eléctrica de 127 volts, a
uma bateria de 12 volts ou a uma botija de gás.
Atenção!
A unidade portátil congeladora/refrigeradora - no funcionamento a gás - só pode ser
usada num local bem ventilado, onde esteja protegida contra a chuva e os salpicos
de água. No funcionamento com corrente eléctrica, o aparelho pode ser utilizado
num local fechado. Contudo, o aparelho deverá também ser protegido contra a
humidade.
É proibido armazenar quaisquer substâncias tóxicas ou explosivas neste aparelho!
Atenção !
No interesse da eficiência, é importante fornecer à parte traseira da unidade tanta
ventilação quanto possível, a fim de permitir que o calor se dissipe. O ponto mais
quente está na proximidade do queimador e, sobretudo quando a unidade é operada
com gás, é essencial que este local fique livre de qualquer obstrução ou de materiais
inflamáveis (p. ex., gordura ou folhas com fundo plástico, que podem arder).
No funcionamento com corrente eléctrica, o aparelho pode ser usado numa área
fechada. Contudo, tem de continuar a ser protegido contra a humidade.
2
ÍNDICE
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Desembalagem
Características do aparelho
Limpeza
Colocação do aparelho em posição
Utilização do aparelho
5.1
Ligado à corrente eléctrica
5.2
Ligado à bateria de um veículo, com 12 volts
5.3
Ligado a uma botija de gás
Sugestões úteis
Descongelação, limpeza e manutenção
Localização de avarias
Colocação em funcionamento, dados técnicos
9.1
Ligação à corrente eléctrica
9.2
Ligação à bateria do veículo, com 12 volts
9.3
Ligação à botija de gás
9.4
Ligação à alimentação de gás
Informação relativa à protecção do meio-ambiente
Reciclagem
3
1. Desembalagem
Após ter retirado o aparelho da sua embalagem de
cartão, certifique-se de que o aparelho não está
danificado. Se constatar qualquer dano causado
pelo transporte, contacte imediatamente a empresa
responsável pelo transporte, avisando-a da
ocorrência.
2. Características do aparelho
Figura. 1.
1. Caixa isotérmica
5. Divisória amovível
2. Tampa isotérmica
6. Parte do congelador*
3. Painel de comando
7. Parte do refrigerador*
4. Grelha
* Se remover a divisória (5), terá um refrigerador com um volume total de 50 litros
4
3. Limpeza
Limpe o interior e o exterior do aparelho antes
de o colocar em funcionamento.
Para tal, utilize uma toalha macia, água tépida e
um detergente não abrasivo. Certifique-se de que
a água não penetra na grelha da tampa traseira
ou no painel de comando.
Seguidamente, limpe o aparelho com uma toalha
e água limpas e seque-o.
Para evitar danos, não utilize sabão, soda ou
detergentes abrasivos.
4. Colocação do aparelho em
posição
Durante o processo de refrigeração, o aparelho
liberta o calor do condensador (por baixo da
parte superior da tampa traseira) para o ar ambiente.
Quanto mais o condensador for ventilado, mais
eficiente será a refrigeração.
Para se obter uma performance máxima do aparelho
é necessário assentá-lo numa superfície plana, todas
as vezes que estiver a funcionar. Se o aparelho
estiver a funcionar num veículo em movimento, a
quantidade de refrigeração será ligeiramente inferior
do que quando o aparelho está assente numa
posição fixa. Esta situação é provocada pelo
movimento do veículo que desiguala o caudal do
refrigerante dentro da unidade.
É importante que o aparelho não esteja exposto à
radiação directa do calor (luz solar, radiador, perto
de um forno, etc.).
No funcionamento com gás, deverão ser
respeitadas as seguintes distâncias: 10 cm no
mínimo, a contar das costas do aparelho, 4 cm no
mínimo, a contar de cada uma das paredes laterais,
30 cm no mínimo, a contar do topo do aparelho, 5
cm no mínimo, a contar da base do aparelho.
Dentro das distâncias especificadas e na
proximidade imediata do aparelho, não deverão
encontrar-se substâncias inflamáveis (papel,
madeira, gordura, têxteis, etc.)
5. Utilização do aparelho
O cabo de ligação à corrente eléctrica, o cabo de
ligação de 12 V e o dispositivo (conector) de ligação
ao gás, encontram-se na tampa traseira do RC 1180
(fig.2).
5.1 Funcionamento com corrente
eléctrica
Verifique se a tensão indicada na chapa de
características do aparelho corresponde à tensão da
rede à qual pretende ligá-lo. Retire o cabo de
conexão e ligue-o a uma tomada ligada à terra.
Figura. 2.
5
Quando ligar o aparelho pela primeira vez, coloque o
termostato no máximo; aproximadamente cinco
horas depois volte a colocá-lo na posição mínima, de
acordo com as suas necessidades de refrigeração.
NB: É fornecida uma ficha em conformidade com as
regulações específicas de cada país e essa ficha
pode ser diferente da que é mostrada na figura.
5.2 Funcionamento com a bateria
de um veículo de 12 volts
Certifique-se de que a tensão indicada na chapa de
características do aparelho corresponde à tensão
da bateria do veículo (12 V).
No funcionamento com 12 V, o aparelho trabalha
continuamente sem controlo de temperatura.
O aparelho é fornecido com um par de fichas
MACHO + FÊMEA de 12 volts (vide em 9.2 a
ligação à fonte de energia de um veículo).
Figura. 3.
No funcionamento com 12 V, certifique-se, se o
motor não estiver a trabalhar, de que a ficha está
desligada (vide a figura 7). Caso contrário, o
aparelho descarregará a bateria do veículo quando
estiver em funcionamento.
5.3 Funcionamento com gás de
botija
A ligação à botija de gás está descrita nas secções
9.3 e 9.4.
Depois de abrir a válvula da botija de gás e de ter
verificado se há fugas de gás, rode o termostato
para a posição máxima (figura 4), prima a válvula de
segurança do gás para baixo durante
aproximadamente 10 segundos e, seguidamente,
prima o botão da piezo-ignição (marcado com uma
estrela) várias vezes, numa sucessão rápida. Se a
chama não se acender, repita o processo. (É
necessário evacuar o ar existente no tubo de gás do
aparelho, antes da ligação à botija de gás. Só depois
é que o gás poderá ser aceso).
Figura. 4.
A ignição da chama pode ser verificada através da
abertura prevista para este efeito (figura 5). Depois
de ter a chama acesa, mantenha a válvula de
segurança do gás premida durante mais 10
segundos.
Para parar o funcionamento a gás, a válvula da botija
de gás (ou o regulador de pressão) tem de ser
fechada.
6
Figura. 5.
6. Sugestões úteis
Se for de viagem, coloque o aparelho a funcionar
durante 24 h ligado à corrente de 127 V, antes da
partida. Coloque os alimentos em estado prérefrigerado no aparelho.
No painel do evaporador forma-se gelo, quando o
aparelho está em funcionamento. Ao abrir a
tampa ou ao colocar alimentos no interior, algum
deste gelo derrete e acumula-se sob forma de
água no fundo do aparelho. Ocasionalmente,
seque a água usando uma esponja.
Evite colocar alimentos com embalagem frágil (tal
como o vidro) na unidade de refrigeração. Os
movimentos e as sacudidelas da unidade podem
ocasionar a quebra desses objectos.
Uma vez que o aparelho RC 1180 se encontra na
sua posição permanente, certifique-se de que os
alimentos não entram em contacto com o painel
do evaporador, já que tal pode provocar
queimaduras de frio nos alimentos.
O aparelho não funciona com 12 volts quando o
seu veículo estiver parado, caso contrário a
bateria esvaziar-se-á num curto período de
tempo.
Só é usada, de cada vez, uma fonte de energia
para operar o aparelho.
7. Descongelação, limpeza e
manutenção
Para proceder à descongelação, desligue sempre o
aparelho da rede eléctrica, para evitar o risco de
choque. Certifique-se de que não está ligado a
qualquer outra fonte de alimentação (gás ou 12 V).
Retire os alimentos da unidade de refrigeração e
deixe a tampa aberta. Em função da temperatura, o
gelo do painel do evaporador derrete num curto
período de tempo e a água acumula-se no fundo do
aparelho. Seque-a usando uma toalha. Depois,
limpe o aparelho seguindo as instruções da secção
3. Deixe a tampa entreaberta para impedir a
formação de qualquer odor. Em função do uso, a
manutenção do aparelho é feita uma vez por ano, no
mínimo, por um agente de assistência autorizado.
8. Localização de avarias
Antes de chamar um técnico de serviço, for favor
verifique cuidadosamente as instruções de
utilização, a brochura de assistência e os termos e
condições da garantia:
O local e a ventilação são satisfatórios?
O aparelho está colocado horizontalmente?
apropriada ao aparelho?
O cabo de ligação à corrente está danificado?
Para o funcionamento com corrente eléctrica:
o termostato eléctrico está ligado?
Para o funcionamento com gás: o botão da
válvula de segurança foi premido para baixo o
tempo suficiente?
O botão do termostato foi colocado na posição
máxima?
A botija de gás ou a válvula do regulador da
pressão estão abertos?
Há gás na botija? (se, ao abanar, não se
detectar qualquer movimento de líquido,
significa que a botija está vazia).
Há mais do que uma fonte de energia ligada
(tal como gás ou a electricidade) ?
Foram colocados alimentos quentes na
unidade?
Foi colocada uma grande quantidade de
alimentos de uma só vez?
Se, depois de ter verificado os pontos da lista
acima, o aparelho continuar a não funcionar
correctamente, contacte o serviço de assistência
ao cliente. Ao descrever o problema, especifique
o tipo do mesmo, o tipo do aparelho e o número
do produto e da série da placa de características.
Assumimos a garantia em conformidade com as
nossas responsabilidades de garantia para o
aparelho.
9. Colocação em funcionamento
Em todos os casos, o aparelho só deverá
ser posto a funcionar com uma única fonte
de energia. A ligação simultânea de várias fontes
de energia provocará avarias no aparelho.
Dados técnicos:
Modelo
Volume bruto
Volume do refrigerador
Volume do congelador
Volume da divisória amovível
Ligação eléctrica
Entrada
Consumo de energia
Funcionamento com uma bateria
Entrada
Consumo de energia
Pressão do gás
Tipo de gás
Tamanho do jacto
Classe de clima
Refrigerante
RC 1180
50 litros
30 litros
16 litros
4 litros
127 V (AC)
120 W
2,1 kWh/24h
12 V (DC)
120 W (10 Amps)
240 Ah/24 h
28-30/37 mbar
13+
26
N
580g NH3 + H2O
Há corrente na tomada da corrente e a ligação é
7
9.1 Ligação à corrente eléctrica
Certifique-se de que não há outra fonte de energia
ligada (gás, 12 V).
O aparelho só pode ser operado com a tensão
nominal indicada na chapa de características. A
ficha de ligação à corrente eléctrica pode ser ligada
a uma tomada ligada à terra, de acordo com as
regulamentações.
Preste atenção aos valores da tensão indicados
na placa de características e numa placa
colocada por debaixo da tomada fêmea!
A operação com 12 V inicia-se ligando a ficha e
termina desligando a mesma.
Com uma chave de parafusos empurre a lingueta
de fixação, como se mostra (na figura 7). Depois
disso, a ficha pode ser desligada.
Qualquer trabalho eléctrico que seja necessário
para instalar este aparelho, deverá ser executado
por um electricista qualificado ou pessoa
competente.
O fabricante declina qualquer responsabilidade no
caso de estas medidas de segurança não serem
respeitadas.
Requisitos eléctricos
Antes de ligar, certifique-se de que a tensão da
electricidade fornecida é a mesma que a indicada na
chapa de características.
9.2 Ligação à bateria de um veículo
Certifique-se de que não há outra fonte de energia
ligada (gás, 127V).
A tomada fêmea de 12 V encontra-se nas costas do
aparelho, enquanto que a ficha macho apropriada
com um cabo de 2,5 m de comprimento, é um
acessório fornecido com o seu novo aparelho.
Faça a ligação à bateria do veículo com 12 volts
através de um serviço de assistência profissional ao
veículo, da seguinte maneira:
A extremidade livre do cabo tem de ser ligada ao
pólo positivo e ao pólo negativo da bateria.
Atenção: a ligação ao pólo positivo só pode ser feita
por intermédio de um fusível de 16 A!
Aqui, pode ver-se uma das formas possíveis de
ligação (na figura 6).
A - suporte do fusível com fusível de 16 A
B - ligação do fio
C - cabo positivo da bateria
Figuraura 6.
Se o cabo com 2,5 m de comprimento for pequeno,
deve ser usado um cabo até 4 m de comprimento
com a secção de 2,5 mm2 e até 6 m de
comprimento, com a secção de 4,0 mm2.
8
Figuraura 7.
9.3 Ligação à botija de gás
Certifique-se de que o aparelho não está ligado a
qualquer outra fonte de energia (127V, 12V).
A unidade não deve ser ligada às condutas de
gás da cidade ou de gás natural. Só está apta a
funcionar com gás propano/gás butano (p. ex.,
Calor Gas, Camping Gaz, Caravangas, etc.).
O aparelho RC 1180 está equipado para uma
pressão de gás específica que corresponde ás
normas de pressão do país onde é vendido. A
pressão adequada encontra-se indicada na placa de
características técnicas. É importante que seja
utilizado um redutor de pressão não regulável, para
reduzir a pressão na botija de gás para a pressão de
funcionamento especificada na placa de
características. Não pode ser usado qualquer outro
tipo de pressão.
As torneiras de controlo do gás operadas por
válvulas de agulhas, NÃO são apropriadas para ser
usadas com este aparelho e não podem ser usadas
como substituto do regulador de pressão.
9.4 Ligação à alimentação de gás
(As instruções seguintes referem-se, no essencial,
aos refrigeradores fabricados no Reino Unido. Para
receber informação sobre os outros países, por
favor contacte o seu fornecedor).
Faça sempre a ligação pela sequência seguinte:
BOTIJA DE GÁS → REGULADOR DE PRESSÃO →
APARELHO
Para ligar o aparelho ao regulador de pressão,
deverá ser utilizado um TUBO APROVADO PARA
GÁS. Este deverá ter um comprimento mínimo - ter
uma dimensão interior de 8 mm e estar marcado
com BS3212/2/8.
Para ligar o regulador de pressão à botija do gás,
a válvula da botija tem de estar fechada. Depois
de ligar o regulador de pressão à botija,
aparafusando-o, ligue as duas extremidades do
tubo aos niples e prenda-as com as duas
braçadeiras de mangueira (figura 9).
Ao montar a ligação do gás na entrada do
aparelho (figura 8), segure a parte oposta para
evitar que se deforme e fique eventualmente
danificada.
A botija do gás (butano, botija azul) só pode ser
usada na posição vertical e, cada vez que o
aparelho é ligado à botija, é necessário ter
especial cuidado para que não haja fugas e para
que o tubo (tubo flexível de borracha) não fique
sob tensão ou dobrado, nem fique em contacto
com superfícies quentes.
O tubo e a botija do gás deverão ficar sempre
colocados em locais em que não possam ser
deslocados ou ser, de outra forma, perturbados,
inadvertidamente.
Antes de tentar ligar o queimador, cada vez que
a ligação é feita, ligue o gás na botija e verifique
se as ligações de gás apresentam fugas,
aplicando sobre as mesmas uma solução de
sabão e água e observando se se formam
bolhas, que indiciariam uma fuga.
Depois de fazer o teste, seque os resíduos.
Este regulador de pressão tem de ser compatível
com gás butano (28 mbar) ou gás propano (37
mbar).
vedação
Figura 8.
Figura 9.
Para a sua segurança:
Não verifique se há fugas com uma chama desprotegida!
Ao verificar se há fugas, não fume!
9
10. Informação relativa à
protecção de meio ambiente
O aparelho não contém quaisquer CFC/HCFC.
A amónia (composto natural de hidrogénio e
nitrogénio) é usada na unidade de refrigeração
como um agente de refrigeração.
O ciclopentano, que é inócuo para o ozono, é
activado como agente motriz para o isolamento com
espuma de PU.
O cromato de sódio é utilizado como protecção
contra a corrosão (peso equivalente a 2% do peso
do líquido de refrigeração).
11. Reciclagem
Depois de desembalar o aparelho, os materiais de
embalagem deverão ser entregues num local de
recolha. No termo do seu período de vida útil, o
aparelho deverá ser entregue a uma empresa
especializada na recolha e tratamento, que irá
recuperar os materiais reutilizáveis. O restante será
devidamente destruído.
10
11
Printed by Xerox Hungary Ltd.
Rev.: 2003. 08. 26.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
