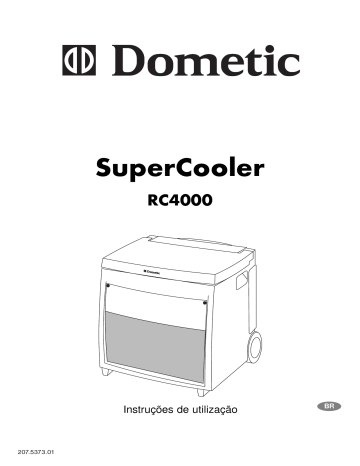

SuperCooler
RC4000
Instruções de utilização
207.5373.01
BR
Por favor leia estas instruções de utilização cuidadosamente antes de
colocacar a unidade de refrigeração em funcionamento. Se,
posteriormente, vender ou ceder esta unidade de refrigeração, por favor
certifique-se de que o novo dono recebe estas instruções de utilização.
Muito obrigado por ter adquirido o nosso aparelho. Esperamos que lhe proporcione uma utilização
sem problemas.
Seguidamente, gostaríamos de o familiarizar com alguns símbolos para os quais chamamos a sua
atenção, por forma a garantir o funcionamento seguro e eficiente do aparelho.
Fonte de perigo, em caso de funcionamento impróprio
Sugestões de leitura útil
Informação referente à protecção do meio ambiente
A arca frigorífica que adquiriu foi concebida para funcionar ligada à corrente eléctrica, à bateria de um
veículo ou a uma botija de gás.
! Atenção!
A unidade portátil congeladora/refrigeradora - no funcionamento a gás - só
pode ser usada num local bem ventilado, onde esteja protegida contra a chuva
e os salpicos de água. No funcionamento com corrente eléctrica, o aparelho
pode ser utilizado num local fechado. Contudo, o aparelho deverá também ser
protegido contra a humidade.
É proibido armazenar quaisquer substâncias tóxicas ou explosivas neste
aparelho!
! Atenção !
Apenas operar este aparelho numa fonte de energia de cada vez.
A geladeira apenas pode ser utilizada com as rodas postas.
! Atenção !
No interesse da eficiência, é importante fornecer à parte traseira da unidade
tanta ventilação quanto possível, a fim de permitir que o calor se dissipe. O ponto
mais quente está na proximidade do queimador e, sobretudo quando a unidade
é operada com gás, é essencial que este local fique livre de qualquer obstrução
ou de materiais inflamáveis (p. ex., gordura ou folhas com fundo plástico, que
podem arder).
No funcionamento com corrente eléctrica, o aparelho pode ser usado numa
área fechada. Contudo, tem de continuar a ser protegido contra a humidade.
2
Í N D I C E
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
Desembalagem
Características do aparelho
Limpeza
Colocação do aparelho em posição
Utilização do aparelho
5.1
Ligado à corrente eléctrica
5.2
Ligado à bateria de um veículo
5.3
Ligado a uma botija de gás
Montagem das rodas
Formação do gelo
Sugestões úteis
Descongelação, limpeza e manutenção
Garantia e Serviço ao cliente
Colocação em funcionamento, dados técnicos
11.1 Ligação à corrente eléctrica
11.2 Ligação à fonte de energia de um veículo
11.3 Ligação ao cilindro de gás
11.4 Componentes necessários para a ligação arca térmica/botija de gás
11.4.1 Ligação de uma botija de gás com válvula de extracção bem fixa
11.4.2 Ligação de uma botija de gás com válvula de retenção de esferas incorporada
Informação relativa à protecção do meio ambiente
Reciclagem
3
1. Desembalagem
Após ter retirado o aparelho da sua embalagem
de cartão, certifique-se de que o aparelho não
sofreu danos. Se constatar qualquer dano
causado pelo transporte, contacte imediatamente
a empresa responsável pelo transporte.
2. Características do aparelho
3
5
7
2
4
9
6
1
8
Figura 1.
1. Caixa isolada
6. Parte traseira
2. Tampa isolada
7. Tabuleiro para gelo
3. Pega de transporte
8. Rodas
4. Painel de controlo
9. Tampa da caixa de arrumação
5. Painel de evaporação
4
3. Limpeza
Limpe o interior e o exterior do aparelho antes
de o colocar em funcionamento.
Para tal, utilize uma toalha macia, água tépida e
um detergente não abrasivo. Certifique-se de
que a água não penetra na grelha da tampa
traseira ou nos elementos de comando.
Seguidamente, limpe o aparelho com uma
toalha limpa e água e seque-o.
Para evitar danos, não utilize sabão, soda ou
produtos abrasivos.
Após cerca 5 horas, colocá-lo de volta para a
posição média. Isto será suficiente para as
necessidades gerais de refrigeração.
NB: A ficha será fornecida conforme as
regulações específicas de cada país e pode
ser diferente da ficha na figura.
4. Colocação do aparelho em
posição
Durante o processo de refrigeração, o calor
retirado circula através do condensador (por
baixo da parte superior da tampa traseira) e é
libertado no ar ambiente. Quanto mais o
condensador for ventilado, mais efectiva será a
refrigeração.
Para se obter uma performance máxima do
aparelho é necessário assentá-lo numa
superfície plana, todas as vezes que estiver a
funcionar. Se o aparelho estiver a funcionar num
veículo em movimento, a quantidade de
refrigeração será ligeiramente inferior do que
quando o aparelho está assente numa posição
fixa. Esta situação é provocada pelo movimento
do veículo que desiguala o caudal do refrigerante
dentro da unidade.
É importante que o aparelho não esteja exposto
à radiação directa do calor (luz solar, radiador,
perto de um forno, etc.).
No funcionamento com gás, deverão ser
respeitadas as seguintes distâncias: 10 cm no
mínimo, a contar das costas do aparelho, 4 cm
no mínimo, a contar de cada uma das paredes
laterais, 30 cm no mínimo, a contar do topo do
aparelho, 5 cm no mínimo, a contar da base do
aparelho.
Dentro das distâncias especificadas e na
proximidade imediata do aparelho, não deverão
encontrar-se substâncias inflamáveis (papel,
madeira, gordura, têxteis, etc.)
5. Utilização do aparelho
O cabo de ligação à rede eléctrica, o cabo de
ligação a 12V e a entrada para o gás encontramse na cobertura traseira da geladeira (Figura 2).
5.1 Ligado à corrente eléctrica
Verificar que a tensão indicada na placa de dados
do aparelho, coincide com a tensão a que quer
ligar o aparelho. Puxar o cabo de ligação e ligá-lo
a uma tomada de terra.
Quando ligar o aparelho pela primeira vez,
colocar o termóstato no máximo (Figura 4.B).
Figura 2
5
5.2 Ligado à bateria de um veículo
Verifique se a voltagem indicada na chapa de
características do aparelho corresponde à
voltagem da bateria do veículo (12 V ou 24 V).
Os aparelhos funcionando com corrente contínua
de 12 V dispõem de conectores adaptáveis aos
isqueiros de cigarros (fig.3). Para certos tipos de
veículos, será eventualmente necessário retirar o
anel plástico vermelho colocado na extremidade
do conector. Para tal, rode o anel de plástico no
sentido contrário ao ponteiro do relógio e puxe-o
para fora. O aparelho pode agora ser conectado
ao isqueiro de cigarros. O aparelho ligado a uma
corrente de 12 V, funciona ininterruptamente, sem
controlo de temperatura.
Os aparelhos funcionando com corrente contínua
de 24 V são expedidos com extremidades de fio
eléctrico nu. As extremidades do fio eléctrico têm
de ser ligadas a um bloco de terminais o qual, por
sua vez, será ligado à bateria do veículo através
de um interruptor de 5 A e de um fusível de 5 A.
Sempre que o motor não estiver a trabalhar,
a ficha do aparelho tem de ser desligada do
isqueiro (aparelhos de 12V) ou o interruptor
desligado (aparelhos de 24V). Caso contrário o
aparelho vai descarregar a bateria rapidamente.
Figura 3
C
5.3 Ligado à botija de gás
A ligação à fonte de gás é descrita na secção 11.3
e 11.4.
A
Após aberta a válvula da garrafa de gás, premir a
válvula de segurança para baixo (Figura 4.A) e
colocá-lo no símbolo da chama larga. Premir o
botão por aproximadamente 10 segundos para
baixo. Depois premir várias vezes seguidas o
botão de ignição a piezo (Figura 4.C). Caso a
chama não se acenda, repetir o processo (ar no
tubo de alimentação de gás à ligação da garrafa
de gás tem de ser evacuado. Só depois o gás
pode acender-se).
B
Após ter uma chama, segura a válvula de
segurança mais 20 segundos para baixo.
Caso o queimador esteja a trabalhar, o ponto
indicador da chama irá para o campo verde
(Figura 4.D).
D
Figura 4
6. Montagem das rodas
O conjunto das rodas pode ser encontrado dentro
do aparelho.
Figura 5
6
7. Formação do gelo
O suporte da bandeja do gelo e os seus
acessórios fornecidos juntamente com o aparelho
possibilitam a formação de cubos de gelo. Para
tal, primeiro insira o painel do suporte da bandeja
do gelo no encaixe do suporte de plástico.
Certifique-se de que a parte perfurada do painel
entra no encaixe (figura 6).
Seguidamente, encha a bandeja do gelo com
água (até aprox. 4 mm abaixo da borda) e
coloque a tampa.
Coloque a bandeja do gelo no painel do suporte
da bandeja, de forma a que a borda exterior fique
por baixo da borda da tampa de plástico (figura
7). Evitando, deste modo, que a bandeja do gelo
se desprenda do seu suporte quando o veículo
estiver em movimento.
Figura 6
A tampa de plástico do suporte da bandeja do
gelo não é completamente à prova de água, uma
vez fixa. Por esta razão, algumas gotas de água
poderão cair do suporte da bandeja do gelo. Isto
não é anormal e não causa qualquer problema.
8. Sugestões úteis
Figura 7
Quando pretender viajar, ligue o aparelho a uma corrente de 230 V durante 24 horas anteriores à
sua partida. Coloque apenas alimentos pré-refrigerados no aparelho.
Instale ou remova o suporte do tabuleiro para gelo antes de ligar a unidade, pois caso contrário o
gelo criado posteriormente tornará esta tarefa mais difícil.
No painel do evaporador forma-se gelo, quando o aparelho está em funcionamento. Ao abrir a
tampa ou ao colocar alimentos no interior, algum deste gelo derrete e acumula-se sob forma de
água no fundo do aparelho. Ocasionalmente, seque a água usando uma esponja.
Evite colocar alimentos com embalagem frágil (tal como vidro) na unidade de refrigeração se
pretender deslocá-la sobre as rodas. Os movimentos e as sacudidelas da unidade podem
ocasionar a quebra desses objectos.
Se percorrer uma descida, certifique-se de que a unidade de refrigeração não embate nas suas
pernas. Em descidas de inclinação bastante acentuada, coloque-se por detrás da unidade e
prossiga então, o seu andamento com as rodas à sua frente.
Ao atingir-se uma posição permanente para a unidade, certifique-se de que a comida não entra
em contacto com o painel de evaporação, pois este procedimento causa danos à comida.
9. Descongelação, limpeza e manutenção
Para proceder à descongelação, desligue sempre o aparelho da rede eléctrica, para evitar o risco de
choque. Certifique-se de que não está ligado a qualquer outra fonte de alimentação (gás ou 12 V /
24 V). Retire os alimentos da unidade de refrigeração e deixe a tampa aberta. O gelo do painel do
evaporador derrete num período de tempo curto, um função da temperatura, acumulando-se a água
no fundo da unidade de refrigeração. Seque-a usando uma toalha. Depois, limpe o aparelho seguindo
as instruções da secção 3. Deixe a tampa entreaberta para impedir a formação de qualquer odor. O
aparelho não necessita qualquer outra manutenção.
7
Remoção da tampa para limpeza:
Os 5 rebites de plástico podem ser retirados,
pressionando o pino central aproximadamente 5
mm (com uma caneta) (Figura 8), deste modo os
rebites de plástico podem ser removidos.
Antes de fixar outra vez a tampa, os pinos
centrais dos rebites pressionados, devem estar
completamente de fora (até ao clique) Figura 9).
As pontas salientes dos rebites de plástico
colocadas
devem
ser
pressionadas
completamente para dentro.
10. Garantia e Serviço de
Clientes
Os acordos referentes à garantia estão em
concordância com a directiva CEE 44/1999/CEE
e com as condições normais no país em questão.
Para garantia ou outros serviços tais como, peças
sobresselentes contacte por favor o nosso
Serviço de Rede Dometic.
A garantia não cobre quaisquer danos causados
por uso impróprio.
A garantia não cobre quaisquer modificações
feitas no aparelho ou o uso de peças
sobresselentes que não sejam originais Dometic.
A garantia não será aplicada, se as instruções de
instalação e funcionamento não forem seguidas.
Ao contactar o Serviço de Rede Dometic,
mencione por favor, o modelo, número do produto
e número de série. Encontrará esta informação na
placa de dados, colocada na parte traseira da
geladeira.
Antes de chamar o serviço de assistência ao
cliente, por favor verifique o seguinte:
O local e a ventilação são satisfatórios?
O aparelho está colocado horizontalmente?
Há corrente na tomada da corrente e a ligação
é apropriada para o aparelho?
O cabo de ligação à corrente está danificado?
Para um funcionamento eléctrico: o termóstato
eléctrico está ligado?
Para um funcionamento ao gás: o botão da
válvula de segurança foi puxado para baixo o
tempo suficiente?
O botão da válvula de segurança foi colocado
virado para o símbolo da chama grande?
O cilindro de gás ou a válvula do regulador da
pressão estão abertos?
Há gás no cilindro? (se ao abanar não se
detectar qualquer movimento de líquido,
significa que o cilindro está vazio)
Estão, por acaso, ligadas duas fontes de
energia diferentes (tais como o o gás ou a
electricidade)?
8
Figura 9
Figura 8
Foram colocados alimentos quentes na
unidade?
Foi colocada uma grande quantidade de
alimentos de uma só vez?
Se após ter verificado esta lista, o aparelho
continuar a não funcionar correctamente,
contacte o serviço de assistência ao cliente. Ao
descrever o seu problema, explicite o tipo do
mesmo, o tipo do aparelho e o número do
produto e da série da chapa de características.
Assumimos a garantia em conformidade com
as nossas responsabilidades de garantia para o
aparelho.
11. Colocação em
funcionamento
Em todos os casos, o aparelho só deve
ser posto a funcionar com uma única
fonte de energia. A ligação de várias fontes de
energia simultaneamente provoca avarias no
aparelho.
Dados técnicos:
Modelo
Tipo
Volume bruto
Ligaçao eléctrica
Entrada
Consumo de energia
Ligação a uma bateria
Entrada
Consumo de energia
Pressão do gás (p)
Classificação do gás
Tamanho do jacto
Classe de clima
Refrigerante
RC 4000
JCB 6
33 litros
127 V (AC)
80 W
1,4 kW/24h
12 V (DC)
80 W
160 Ah/24h
28-30/37 mbar
13+
21
N
210g NH3 + H2O
11.1 Ligação eléctrica
Certifique-se de que o aparelho não está ligado
a qualquer outra fonte de energia (gás, 12 V).
O aparelho só poderá funcionar com a
voltagem nominal de rede indicada na chapa
das características. A ficha de ligação do
aparelho à rede pode ser conectada a uma
tomada ligada à terra, em conformidade com os
regulamentos. (Nos países estrangeiros,
poderá ser necessário um adaptador pelo facto
de as tomadas eléctricas serem diferentes).
11.2 Ligação à fonte de energia do
veículo
Certifique-se de que o aparelho não está ligado a
qualquer outra fonte de energia (gás, 127 V).
11.4 Componentes necessários
para a ligação arca térmica/
botija de gás
Botija de gás
São utilizados habitualmente:
a) Botija de gás propano-Camping com
válvula de extracção bem fixa, de 5 kg ou
de 11 kg, cor cinzenta. As outras botijas
de até 14 kg devem ser ligadas da
mesma forma.
b) Botija de gás com válvula de retenção de
esferas até 3 kg.
Regulador de pressão aprovado ajustado à
botija de gás utilizada (vide ligação da botija de
gás).
Mangueira aprovada de comprimento
suficiente, que permita uma montagem sem
dobras.
Chave de forqueta com uma abertura de
chave 17, ajustada ao regulador de pressão.
Indicador de fuga (spray ou espuma)
Os aparelhos funcionando com corrente de 12 V
devem ser ligados ao isqueiro de cigarros do
veículo, o qual deverá ser protegido com um
fusível de 10 A.
Os aparelhos de 24 V devem ser ligados através
da inserção de um bloco de terminais e de um
interruptor e protegidos com um fusível de 5 A.
O interruptor deverá ser adequado a uma corrente
de 5 A.
11.3 Ligação ao cilindro de gás
Certifique-se de que o aparelho não está ligado a
qualquer outra fonte de energia (127 V, 12 V). A
unidade não deve ser ligada às condutas de gás
da cidade ou de gás natural. Só está apta a
funcionar com gás propano/butano, como p. ex.
Calor Gas, Camping Gaz, Caravangas, etc.).
O aparelho nunca deve ser usado com gás
natural ou gás de cidade. O aparelho só pode
funcionar com gás propano ou butano.
O «SuperCooler» está equipado para a pressão
correspondente às normas do país de venda do
aparelho. Na placa de características técnicas
encontra-se indicada a pressão adequada. É
importante utilizar uma válvula redutora de
pressão que não seja regulável para diminuir a
pressão no cilindro da tomada de gás, de acordo
com a pressão de funcionamento indicada na
placa de características técnicas. Não deve optar
por nenhum outro lipo de pressão.
vedação
11.4.1 Ligação de uma botija de
gás com válvula de
extracção bem fixa (Figura 10)
abrir
Verificar se a vedação sobre o bocal de
ligação da válvula da botija está em bom
estado. Não utilizar outras vedações. A
válvula da botija tem de se manter fechada
até se completar a instalação.
Rodando para a esquerda, atarraxar muito
bem a porca de capa do regulador de
pressão no bocal de ligação da válvula da
botija, manualmente, sem ferramentas.
fechar
Figura 10
Não é permitido o controlo de fugas mediante pontos de inflamação !
NÃO FUMAR ! PERIGO DE EXPLOSÃO E INCÊNDIO !
9
Atarraxar a porca de capa da mangueira,
rodando para a esquerda, no bocal de saída
do regulador de pressão. Para apertar muito
bem a porca de capa, deve-se utilizar uma
chave de forqueta de 17 mm. Para se evitar um
aperto defeituoso no bocal de ligação do
regulador de pressão, tem de se utilizar uma
outra chave de forqueta para segurar o
regulador de pressão. A abertura da chave tem
de estar ajustada ao regulador de pressão.
A outra ponta da mangueira tem de ser
encaixada no bocal de ligação da arca e ser
apertada com uma braçadeira de mangueira
de forma a ficar fixa e segura.
Abrir a válvula da botija e verificar a existància
de fugas em todas as uniões, com um spray
indicador de fugas. Se não se verificar a
formação de bolhinhas, significa que está tudo
em ordem.
11.4.2 Ligação de uma botija de
gás com válvula de retenção de
esferas incorporada (Figura 11)
Verificar se a vedação sobre a ligação da botija
e sobre o bocal roscado do regulador de
pressão está em bom estado. Não utilizar
outras vedações.
Fechar a válvula do regulador de pressão e
deixar fechada até completar a instalação.
Apertar muito bem o regulador de pressão,
manualmente, sem ferramentas, rodando
para a direita, na rosca da botija.
Atarraxar a porca de capa da mangueira,
rodando para a esquerda, no bocal de saída
do regulador de pressão. Para apertar muito
bem a porca de capa, deve-se utilizar uma
chave de forqueta de 17 mm. Para se evitar
um aperto defeituoso no bocal de ligação do
regulador de pressão, tem de se utilizar uma
outra chave de forqueta para segurar o
regulador de pressão. A abertura da chave
tem de estar ajustada ao regulador de
pressão.
A outra ponta da mangueira tem de ser
encaixada no bocal de ligação da arca e ser
apertada com uma braçadeira de mangueira
de forma a ficar fixa e segura.
Abrir a válvula do regulador de pressão e
verificar a existància de fugas em todas as
uniões, com um spray indicador de fugas.
Se não se verificar a formação de bolhinhas,
significa que está tudo em ordem.
Na troca da botija de gás e/ou desmontagem
da mangueira, tem de se fechar, antes de mais,
sem falta, a válvula da botija de gás ou do
regulador de pressão. Substituir a mangueira
porosa ou danificada por uma nova.
Figura 11
Não é permitido o controlo de fugas mediante pontos de inflamação !
NÃO FUMAR ! PERIGO DE EXPLOSÃO E INCÊNDIO !
10
12. Informação relativa à
protecção de meio
ambiente
O aparelho não contém quaisquer CFC's/HCFC's.
A amónia (composto natural de hidrogénio e
nitrogénio) é usada na unidade de refrigeração
como um agente de refrigeração.
O ciclopentano, que é inócuo para o ozono, é
activado como agente motriz para o isolamento
com espuma de PU.
O cromato de sódio é utilizado como protecção
contra a corrosão (peso equivalente a 2% do peso
do líquido de refrigeração).
13. Reciclagem
As embalagens
do aparelho devem ser
entregues num local de recolha. Quando terminar
o período de vida útil, deverá entregar o aparelho
num centro especializado de recolha e
reciclagem, o qual irá seleccionar os materiais
reutilizáveis. O restante será devidamente
destruído.
11
Printed by Xerox Hungary Ltd.
2004. 01. 21.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
