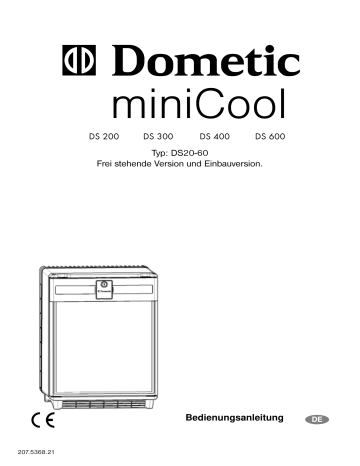

miniCool
DS 200
DS 300
DS 400
DS 600
Typ: DS20-60
Frei stehende Version und Einbauversion.
Bedienungsanleitung
207.5368.21
DE
Bitte lesen Sie diese Anleitung sorgfältig, bevor Sie das Gerät einsetzen.
Sollten Sie das Gerät weiter verkaufen oder entsorgen, übergeben Sie bitte
diese Anleitung dem neuen Besitzer.
Bitte beachten Sie die folgenden Installationsanweisungen genau.
Garantieleistungen können nur in Anspruch genommen werden, wenn die
Installation gemäß den Installationsanweisungen erfolgt. (siehe Kapitel 4.1)
Vielen Dank, dass Sie sich für eines unserer Produkte entschieden haben. Wir hoffen, es wird Ihnen
jahrelang zuverlässige Dienste leisten. In dieser Anleitung möchten wir Sie mit einigen Symbolen
vertraut machen, die Ihnen beim sicheren und effizienten Einsatz des Geräts helfen werden:
Gefahr bei unsachgemäßem Einsatz des Geräts
Empfehlungen für die Benutzung des Geräts
Informationen zum Umweltschutz
Dieses Kühlgerät dient ausschließlich der Aufbewahrung von Speisen und Getränken.
Achtung!
Dieses Gerät darf nur von Erwachsenen betrieben werden. Kinder sollten
nicht unbeaufsichtigt mit dem Gerät oder den Bedienelementen spielen.
Notwendige Wartungsarbeiten müssen von einem Elektriker durchgeführt
und es dürfen ausschließlich Originalersatzteile verwendet werden.
Es kann gefährlich sein, das Gerät oder einzelne Komponenten in
irgendeiner Weise zu verändern.
Achten Sie darauf, dass das Netzkabel niemals unter dem Gerät
eingeklemmt wird
Einige Komponenten im Geräteinnern heizen sich im Betrieb auf. Stellen
Sie sicher, dass stets ausreichend Luftzirkulation zur Verfügung steht, da
das Gerät sonst beschädigt werden kann und der Inhalt verdirbt. Siehe
auch Installationsanweisungen.
Heiße Gerätekomponenten dürfen nicht frei zugänglich sein. Stellen Sie
das Gerät daher mit der Rückwand gegen eine Wand. Halten Sie dabei
aber den in den Installationsanweisungen angegebenen Mindestabstand
ein, damit die erforderliche Luftzirkulation gewährleistet ist.
Ziehen Sie vor dem Abtauen, der Reinigung oder Wartungsarbeiten stets
den Netzstecker.
Schaben Sie das Eis NICHT MIT EINEM SPITZEN GEGENSTAND ab.
Entfernen Sie fest sitzendes Eis niemals mit Gewalt von den Kühlrippen.
Lassen Sie es in Ruhe abtauen. Siehe dazu Abtauanweisungen.
Das Gerät hat ein beträchtliches Gewicht. Seien Sie vorsichtig, wenn Sie
es bewegen.
Versuchen Sie niemals, das Gerät selbst zu reparieren. Reparaturen durch
fachfremde Personen können zu Verletzungen oder zu Schäden am Gerät
führen. Wenden Sie sich an Ihren örtlichen Händler und verlangen Sie
ausdrücklich Originalersatzteile.
Die Lagerung von giftigen oder explosiven Stoffen in dem Kühlgerät ist
nicht gestattet!
10
INHALT
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
Auspacken des Geräts
Ansicht des Geräts
Reinigung
Aufstellung des Geräts
4.1. Installationsanweisungen
4.1.1. Einbauversion
4.1.2. Frei stehende Version
Einsatz des Geräts
5.1. Erste Inbetriebnahme
5.2. Temperaturregelung
5.3. Steuerung der Kühleinheit
Nützliche Hinweise
Abtauen, Reinigung und Wartung
7.1. Automatische Abtaufunktion
Innenbeleuchtung
Umkehrung des Türanschlags
Auswechseln der Türblende
Kundendienst
Inbetriebnahme, Technische Daten
12.1. Anschluss an das Stromnetz
Informationen zum Umweltschutz
Recycling
Achtung!
Die Garantiebedingungen entsprechen der EU-Richtlinie 44/1999/CE und
den im jeweiligen Bestimmungsland geltenden Gesetzen.
Bei Fragen zu Garantie und Kundendienst sowie für Ersatzteile wenden Sie
sich bitte an unser Dometic Servicenetzwerk.
Die Garantie deckt keine Schäden durch unsachgemäße Benutzung ab.
Die Garantie deckt keine Änderungen am Gerät oder den Einsatz nichtoriginaler Ersatzteile von Dometic ab.
Die Garantie erlischt, wenn das Gerät nicht gemäß den Anweisungen
installiert und benutzt wird.
Nennen Sie bitte das Modell sowie die Produkt- und die Seriennummer des
Geräts, wenn Sie sich mit dem Dometic Servicenetzwerk in Verbindung
setzen. Diese Informationen finden Sie auf dem Typenschild im Innern des
Kühlgerätes.
11
1. Auspacken des Geräts
Entfernen Sie den Verpackungskarton und prüfen
Sie, ob das Gerät Schäden aufweist. Bei
Transportschäden wenden Sie sich bitte
umgehend an das Transportunternehmen.
Alle Modelle sind als Einbau- oder frei stehende
Version erhältlich. Das Kürzel "BI" in der
Modellbezeichnung
weist
auf
eine
Einbauversion hin, "FS" steht für eine frei
stehende Version. Bitte prüfen Sie Ihre
Modellversion (Abbildung 1.) und folgen Sie
den Installations- und Betriebs-anweisungen
der entsprechenden Kapitel.
Frei stehende Version
Einbauversion
Abbildung 1
2. Ansicht des Geräts
11
11
DS 200
4
DS 300
11
11
DS 400
DS 600
Abbildung 2.
1.
2.
3.
4.
5.
6.
Türschloss (wo vorhanden)
Tür
Verdampfer
Thermostatregler
Abdeckung der Kühleinheit
Innenbeleuchtung
7.
8.
9.
10.
11.
Einlegeböden
Bodenrahmen
Luftsensor
Türeinlagen
Verdampfersensor
FALLS IHR KÜHLGERÄT MIT EINEM TÜRSCHLOSS AUSGESTATTET IST, ÜBERNIMMT
DOMETIC RT KEINE HAFTUNG FÜR VERLOREN GEGANGENE ODER BESCHÄDIGTE
SCHLÜSSEL. SCHLÖSSER SIND ALS KOMPLETTE EINHEIT ALS ERSATZTEIL ERHÄLTLICH.
3. Reinigung
Reinigen Sie das Kühlgerät gründlich in
regelmäßigen Abständen und bei Bedarf.
Räumen Sie das Gerät aus und entfernen Sie die
Einlegeböden und Türeinlagen. Reinigen Sie die
Innenflächen des Geräts und der Tür mit einer
warmen Lösung aus Natriumhydrogenkarbonat.
Wischen Sie mit klarem, warmem Wasser nach
und trocknen Sie das Gerät mit einem sauberen
Tuch. Reinigen Sie die Kunststoffteile nicht in
Wasser, das mehr als handwarm ist. Setzen Sie
diese Teile keiner Heißluft aus. Reinigen Sie die
Außenwände des Geräts regelmäßig mit einem
sauberen, feuchten Tuch.
VERWENDEN
SIE
NIEMALS
STARKE
CHEMIKALIEN ODER SCHEUERMITTEL ZUR
REINIGUNG DES GERÄTS.
4. Aufstellung des Geräts
Beachten Sie bei der ersten Benutzung des
Geräts folgende Punkte:
ACHTEN SIE DARAUF, DASS DAS GERÄT
WAAGERECHT STEHT
DIE LEITUNGEN AUF DER RÜCKSEITE
WERDEN IM BETRIEB HEISS
DAS
GERÄT
ARBEITET
OHNE
KOMPRESSOR. ES LÄUFT DAHER SEHR
LEISE
ERST NACH DREI STUNDEN KANN
MIT
EINER
WAHRNEHMBAREN
KÜHLLEISTUNG GERECHNET WERDEN
Während des Kühlprozesses gibt das
Gerät vom Kondensator (im oberen
Bereich der Rückseite) Wärme in die
Umgebung ab. Je besser die Belüftung des
Geräts ist, desto höher ist die Kühlleistung.
Wichtig für den einwandfreien Betrieb ist
auch die waagerechte Aufstellung des
Geräts. Das kann sehr einfach durch Stellen
eines vollen Wasserglases auf den Deckel
geprüft werden.
Setzen Sie das Gerät nicht direkter
Wärmestrahlung
aus
(Sonnenlicht,
Heizkörper, Ofen, usw.).
Stellen Sie das Gerät nicht auf einem dicken
Teppich auf!
4.1. Installationsanweisungen
Alle vier Größen der miniCool-Serie sind als
Einbau- oder frei stehende Version erhältlich.
5
4.1.1. Einbauversion
B
A
Luftausgang
Luftausgang
Lüftungfrost
Diese Versionen sind als Einbaugeräte konzipiert.
Einbaugeräte werden im Gegensatz zu den frei
stehenden Versionen ohne Bodenrahmen,
Kühleinheitabdeckung und Türblende geliefert
(Abbildung 1.).
Das miniCool-Gerät kann mit den am Boden
vorgesehenen Halterungen in einem Schrank
verschraubt werden. Setzen Sie dazu die
Schrauben ein (Abbildung 3).
Der Abstand zur Möbeltür kann mit Hilfe des
Gleitscharniers ausgeglichen werden, das diesen
Versionen serienmäßig beigefügt ist. Das
Scharnier sollte im oberen Drittel der
Kühlgerätetür montiert werden. Achten Sie vor der
endgültigen Montage darauf, dass nur die flache
Seite des Scharniers ein störungsfreies Öffnen
und Schließen der Tür erlaubt (Abbildung 3).
miniCool
miniCool
Lufteingang
Lufteingang
Abbildung 4.
D
Luftausgang
C
mind. 60 mm
Abbildung 3.
4.1.2. Frei stehende Version
Diese Versionen sind zur freien Aufstellung in
einem Raum gedacht. Eine Abdeckung schützt
vor den heißen Komponenten der Kühleinheit. Der
Bodenrahmen sorgt mit seinem Grill für
ausreichende Luftzirkulation.
Dies Versionen können auf Wunsch AUCH mit
Hilfe des Gleitscharniers oder durch einfaches
Einschieben in Möbel eingebaut werden.
Beachten Sie in diesem Fall die nachfolgenden
Hinweise zur Installation!
WICHTIG
Bitte beachten Sie die folgenden Anweisungen
genau. Nur entsprechend der Anweisungen
installierte Geräte sind garantiefähig.
1. Das Kühlgerät muss in beiden Richtungen
waagerecht stehen.
2. Es müssen 20 mm Abstand zu den Wänden
eingehalten werden.
3. Eine Luftzirkulation muss entsprechend den
Alternativen A, B, C, oder D garantiert werden
(Abb. 4-5).
4. Die gesamte Kühleinheit muss wie gezeigt
in den Luftstrom ragen.
6
Luftausgang
Lüftungsrost
miniCool
Lufteingang
miniCool
Lufteingang
Abbildung 5.
5. Die zirkulierende Luft darf von keinem
anderen Gerät oder sonstwie aufgeheizt
werden.
6. Lüftungsgrills, die verwendet werden
sollen, müssen einen Querschnitt von
mindestens 200 cm² haben.
Achten Sie bei der Installation darauf, dass
das Netzkabel stets zugänglich bleibt.
5. Einsatz des Geräts
Um das Gerät in Betrieb zu setzen, stecken Sie
den Netzstecker ein und schalten Sie die
Steckdose ein (falls erforderlich). Je nach
Umgebungstemperatur beginnen die Kühlrippen
nach etwa ein bis zwei Stunden, kalt zu werden.
5.1. Erste Inbetriebnahme
Schließen Sie das Gerät an eine geerdete
Steckdose an.
miniCool startet automatisch mit einem
Selbsttest. Die LED blinkt zunächst mehrfach
und leuchtet dann permanent. Bei geöffneter
Tür leuchtet die Innenbeleuchtung.
miniCool erreicht nach mehreren Stunden seine
Betriebstemperatur.
5.2. Temperaturregelung
Die Normalstellung ist eine mittlere Stellung des
Thermostatreglers (Abb. 6). Je nach Füllung und
Aufstellbedingungen kann jedoch eine andere
Stellung notwendig sein. Eine Drehung des
Reglers in Richtung des großen Symbols bewirkt
eine stärkere Kühlung, eine Drehung in Richtung
des kleineren Symbols eine geringere Kühlung.
Prüfen Sie die gewünschte Temperatur mit einem
Thermometer erst einige Zeit, nachdem Sie den
Regler verstellt haben.
Das Eis schmilzt und das entstehende
Tauwasser läuft vom Tropfkanal über einen
Dränageschlauch in eine Verdunstungswanne
auf der Rückseite unter dem Kühlgerät (Abb. 7).
Dort verdunstet das Wasser automatisch und
wird in die Umgebungsluft abgegeben. Daher
muss die Wanne nicht von Hand entleert werden.
Zum Ausschalten des Geräts ziehen Sie den
Netzstecker und öffnen die Tür. Nach dem
Abtauen reinigen Sie das Innere des Geräts mit
einem sauberen, feuchten Tuch.
Abbildung 7.
7.1. Automatische Abtaufunktion
Abbildung 6.
5.3. Steuerung der Kühleinheit (CUC)
Alle 24 Stunden nach jeder Abtauperiode prüft die
Elektronik die Gerätefunktion durch die Messung
des Verdampfer-Temperaturabfalls. Wird ein
Problem erkannt, schaltet sich das Gerät aus und
die LEDs der Innenbeleuchtung beginnen zu
blinken. Prüfen Sie in diesem Fall, ob der
Kühlschrank überladen ist, die Tür korrekt
geschlossen war, die Kühleinheit ausreichende
Luftzirkulation erhält und das Gerät waagerecht
steht. Trennen Sie danach das Gerät für
mindestens 10 Sekunden vom Stromnetz und
schließen es wieder an. Dadurch wird die
Elektronik zurückgesetzt und das Gerät sollte
wieder normal arbeiten. Beginnen die LEDs erneut
zu blinken, liegt eine ernsthafte Störung vor und Sie
sollten Ihren Dometic Kundendienst informieren.
6.Nützliche Hinweise
Überfüllen Sie das Gerät nicht. Lassen Sie warme
Speisen erst auf Raumtemperatur abkühlen,
bevor Sie diese in den Kühlschrank tun. Lassen
Sie stets etwas Platz zwischen den Speisen und
Getränken, damit die Kühlluft gleichmäßig und
zuverlässig zirkulieren kann. Bei zu vollen
Einlegeböden kann es zu unerwünscht hohen
Temperaturunterschieden im Gerät kommen.
7. Abtauen, Reinigung und
Wartung
Nach einiger Zeit bildet sich Eis auf den
Kühlrippen. Diese Eisschicht darf nicht zu dick
werden, da sie die Kühlleistung beeinträchtigt.
miniCool besitzt eine vollautomatische, elektronisch
gesteuerte Temperaturregelung.
Die erste Abtauphase beginnt 39 Stunden nach
dem ersten Einschalten und dauert zwei Stunden.
Danach kühlt das Gerät jeweils 22 Stunden
ununterbrochen, gefolgt von einer zweistündigen
Abtauphase.
8. Innenbeleuchtung
Zwei Leuchtdioden (A) auf einer elektronischen
Leiterplatte beleuchten den Innenraum des
Geräts, wenn die Tür geöffnet wird.
Zwei Sensoren (B) erkennen, ob die Tür geöffnet
ist und steuern die Leuchtdioden entsprechend.
B
A
Abbildung 8.
9. Umkehrung des
Türanschlags (Abb. 9-10)
Ziehen Sie den Netzstecker.
Legen Sie das Gerät auf die Seite.
Entfernen Sie die 6 Schrauben (1) des Bodenrahmens und nehmen Sie den Rahmen ab.
Zur Erleichterung der Arbeit sollten Sie das
Gerät auf einen Tisch stellen.
Öffnen Sie die Tür und entfernen Sie die
Halteklammer (2) des oberen Scharniers mit
Hilfe eines Schraubenziehers und drücken
Sie den Stift heraus. (Abb. 10.)
Nehmen Sie die Tür ab und entfernen Sie die
Unterlegscheibe des Scharniers.
7
Entfernen Sie d den Stift des unteren Scharniers
(3) und die untere Scharnierhalterung (4)
genauso, wie die obere.
Setzen Sie den unteren Scharnierstift (3) auf
der gewünschten Seite ein.
Setzen Sie die Unterlegscheibe und die Tür ein
und drücken Sie die obere Halteklammer (2) ein.
Setzen Sie die beiden Scharnierhalterungen (4)
ebenfalls ein.
Montieren Sie mit den Schrauben den
Bodenrahmen.
10. Auswechseln der
Türblende (Abb.11)
Entfernen Sie die Schrauben (1) des
Türrahmens (3).
Entfernen Sie die Rosette (2) (bei Versionen
mit Türschloss).
Heben Sie den Türrahmen (3) an und nehmen
ihn ab.
Ziehen Sie die Türblende (4) aus dem
Türrahmen und setzen die gewünschte Blende
(max. 2 mm stark) ein.
Setzen Sie den Türrahmen und die Rosette
wieder auf und verschrauben den Rahmen
wieder.
1
3
1
2
4
Abbildung 9.
Abbildung 11.
Abbildung 10.
11. Kundendienst
Prüfen Sie bitte zuerst Folgendes, bevor Sie
unseren Kundendienst kontaktieren:
Mögliche Ursache
Problem
Die Kühlleistung des Geräts ist zu Thermostat steht zu niedrig
gering
Zu viele zu warme Speisen wurden eingelagert
Die Tür ist nicht korrekt verschlossen
Die Luft kann im Kühlfach nicht zirkulieren
Abhilfe
Thermostat höher drehen
Weniger Speisen einlagern
Tür korrekt verschließen
Schaffen Sie Platz zwischen den
Speisen,
damit
die
Luft
zirkulieren kann
Siehe Abschnitt 5.3
Das Gerät kühlt nicht und die LEDs Das Gerät kühlt nicht und die LEDs blinken
blinken
Das Gerät kühlt nicht und die Der Stecker sitzt nicht korrekt in der Steckdose Stecker korrekt anschließen
Beleuchtung funktioniert nicht
Die Steckdose ist ohne Strom
Steckdose auf Funktion prüfen
8
Arbeitet das Gerät nach Prüfen der vorgenannten
Punkte trotzdem nicht einwandfrei, kontaktieren
Sie bitte den Kundendienst. Beschreiben Sie das
Problem und nennen Sie bitte Typ und Modell
sowie Produkt- und Seriennummer. (Einzelheiten
zu Modell, Produkt- und Seriennummer finden
auf dem Typenschild im Innern des Kühlgerätes.)
Kontaktieren Sie bei einem Gerätedefekt Ihren
örtlichen Händler. Die Anschrift finden Sie in
Ihrem Telefonbuch.
12. Inbetriebnahme
Technische Daten:
Modell
Typ
Bruttovolumen
Netzbetrieb
Stromaufnahme
Energieverbrauch
Klimaklasse
Kältemittel
DS 200
DS20-60
22,5 Liter
220 - 240V (AC)
65W
0,74 kWh/24h
SN
147g H2O + 98g NH3
DS 300
DS20-60
28,1 Liter
220 - 240V (AC)
65W
0,76 kWh/24h
SN
151g H2O + 101g NH3
12.1. Anschluss an das Stromnetz
Das Gerät darf nur mit der auf dem
Typenschild angegebenen Spannung
betrieben werden. Der Netzstecker des Geräts
darf nur an eine geerdete und den örtlichen
Vorschriften
entsprechende
Steckdose
angeschlossen werden.
Notwendige elektrische Installationen zum
Anschluss des Geräts dürfen nur von einem
Elektriker oder einer anderen kompetenten
Person durchgeführt werden.
Der Hersteller lehnt jegliche Haftung ab, wenn
diese Sicherheitsmaßnahmen nicht beachtet
werden.
Elektrische Anforderungen
Prüfen Sie vor dem Einschalten, ob die
Netzspannung den Angaben auf dem Typenschild
entspricht.
13. Informationen zum
Umweltschutz
Das Gerät enthält keinerlei FCKW/FKW.
Als Kältemittel wird Ammoniak (eine natürliche
Wasserstoff/Stickstoffverbindung) verwendet.
Als Einblasmittel für die PU-Schaumisolierung
wird das ozonfreundliche Zyklopentan verwendet.
Als Korrosionsschutz wird Natriumchromat
verwendet (weniger als 2 Gewichtsprozent des
Kältemittels).
DS 400
DS20-60
36,7 Liter
220 - 240V (AC)
65W
0,8 kWh/24h
SN
151g H2O + 101g NH3
DS 600
DS20-60
52,6 Liter
220 - 240V (AC)
85W
0,88 kWh/24h
SN
157g H2O + 105g NH3
14. Recycling
Entsorgen Sie die Verpackung des Geräts bei
Ihrer örtlichen Müllabfuhr. Übergeben Sie das
Gerät am Ende seiner Lebensdauer einem
Entsorgungsunternehmen, dass die wieder
verwendbaren Materialien aufbereiten kann
und den Restmüll fachgerecht entsorgt.
Geräte, die mit diesem Symbol
gekennzeichnet sind, müssen an
dem örtlichen Sammelpunkt für die
Entsorgung von elektrischen und
elektronischen Geräten abgegeben
werden.
Dieses Produkt darf nicht über den normalen
Haushaltsabfall entsorgt werden.
Kühlschränke von Dometic enthalten das
Symbol auf dem Datenschild (Typenschild) im
Inneren des Gerätes.
Dieses Gerät entspricht den folgenden EURichtlinien:
LVD-Richtlinie
73/23/EWG mit Änderung
90/683/EWG
EMV-Richtlinie 89/336/EWG
9
Printed by Xerox Hungary Ltd.
2005. 06. 17.
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
