Aeg SKE81221AC User Manual

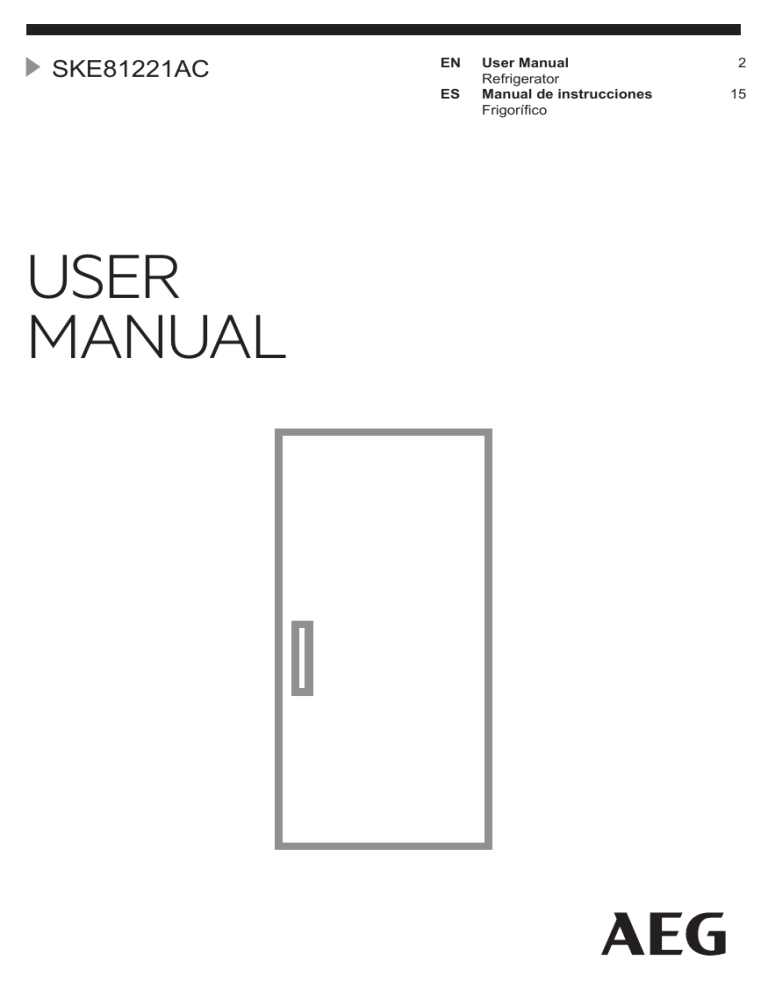

SKE81221AC
EN
ES
USER
MANUAL
User Manual
Refrigerator
Manual de instrucciones
Frigorífico
2
15
2
www.aeg.com
CONTENTS
1. SAFETY INFORMATION............................................................................................. 2
2. SAFETY INSTRUCTIONS.............................................................................................4
3. OPERATION.................................................................................................................5
4. DAILY USE.................................................................................................................... 7
5. HINTS AND TIPS..........................................................................................................8
6. CARE AND CLEANING...............................................................................................9
7. TROUBLESHOOTING............................................................................................... 10
8. INSTALLATION..........................................................................................................13
9. TECHNICAL DATA.................................................................................................... 14
FOR PERFECT RESULTS
Thank you for choosing this AEG product. We have created it to give you
impeccable performance for many years, with innovative technologies that help
make life simpler features you might not find on ordinary appliances. Please
spend a few minutes reading to get the very best from it.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.aeg.com/webselfservice
Register your product for better service:
www.registeraeg.com
Buy Accessories, Consumables and Original spare parts for your appliance:
www.aeg.com/shop
CUSTOMER CARE AND SERVICE
Always use original spare parts.
When contacting our Authorised Service Centre, ensure that you have the
following data available: Model, PNC, Serial Number.
The information can be found on the rating plate.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.
1.
SAFETY INFORMATION
Before the installation and use of the appliance,
carefully read the supplied instructions. The
manufacturer is not responsible for any injuries or
damages that are the result of incorrect installation or
usage. Always keep the instructions in a safe and
accessible location for future reference.
ENGLISH
3
1.1 Children and vulnerable people safety
•
•
•
•
This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision or
instruction concerning the use of the appliance in a
safe way and understand the hazards involved.
Do not let children play with the appliance.
Children shall not carry out cleaning and user
maintenance of the appliance without supervision.
Keep all packaging away from children and dispose of
it appropriately.
1.2 General Safety
•
•
•
•
•
•
•
•
This appliance is intended to be used in household
and similar applications such as:
– Farm houses; staff kitchen areas in shops, offices
and other working environments
– By clients in hotels, motels, bed and breakfast and
other residential type environments
Keep ventilation openings, in the appliance enclosure
or in the built-in structure, clear of obstruction.
Do not use mechanical devices or other means to
accelerate the defrosting process, other than those
recommended by the manufacturer.
Do not damage the refrigerant circuit.
Do not use electrical appliances inside the food
storage compartments of the appliance, unless they
are of the type recommended by the manufacturer.
Do not use water spray and steam to clean the
appliance.
Clean the appliance with a moist soft cloth. Only use
neutral detergents. Do not use abrasive products,
abrasive cleaning pads, solvents or metal objects.
Do not store explosive substances such as aerosol
cans with a flammable propellant in this appliance.
4
www.aeg.com
•
If the supply cord is damaged, it must be replaced by
the manufacturer, its Authorised Service Centre or
similarly qualified persons in order to avoid a hazard.
2. SAFETY INSTRUCTIONS
2.1 Installation
WARNING!
Only a qualified person must
install this appliance.
• Remove all the packaging and the
transit bolts.
• Do not install or use a damaged
appliance.
• Follow the installation instruction
supplied with the appliance.
• Always take care when moving the
appliance as it is heavy. Always use
safety gloves and enclosed footwear.
• Make sure the air can circulate around
the appliance.
• At first installation or after reversing
the door wait at least 4 hours before
connecting the appliance to the
power supply. This is to allow the oil
to flow back in the compressor.
• Before carrying out any operations on
the appliance (e.g. reversing the
door), remove the plug from the
power socket.
• Do not install the appliance close to
radiators or cookers, ovens or hobs.
• Do not install the appliance where
there is direct sunlight.
• Do not install this appliance in areas
that are too humid or too cold, such
as the construction appendices,
garages or wine cellars.
• When you move the appliance, lift it
by the front edge to avoid scratching
the floor.
2.2 Electrical connection
WARNING!
Risk of fire and electrical
shock.
• The appliance must be earthed.
• Make sure that the parameters on the
rating plate are compatible with the
electrical ratings of the mains power
supply.
• Always use a correctly installed
shockproof socket.
• Do not use multi-plug adapters and
extension cables.
• Make sure not to cause damage to
the electrical components (e.g. mains
plug, mains cable, compressor).
Contact the Authorised Service
Centre or an electrician to change the
electrical components.
• The mains cable must stay below the
level of the mains plug.
• Connect the mains plug to the mains
socket only at the end of the
installation. Make sure that there is
access to the mains plug after the
installation.
• Do not pull the mains cable to
disconnect the appliance. Always pull
the mains plug.
2.3 Use
WARNING!
Risk of injury, burns,
electrical shock or fire.
• Do not change the specification of
this appliance.
• Do not put electrical appliances (e.g.
ice cream makers) in the appliance
unless they are stated applicable by
the manufacturer.
• Be careful not to cause damage to
the refrigerant circuit. It contains
isobutane (R600a), a natural gas with a
high level of environmental
compatibility. This gas is flammable.
• If damage occurs to the refrigerant
circuit, make sure that there are no
flames and sources of ignition in the
room. Ventilate the room.
• Do not let hot items to touch the
plastic parts of the appliance.
• Do not store flammable gas and
liquid in the appliance.
ENGLISH
• Do not put flammable products or
items that are wet with flammable
products in, near or on the appliance.
• Do not touch the compressor or the
condenser. They are hot.
the drain is blocked, defrosted water
collects in the bottom of the
appliance.
2.6 Disposal
2.4 Internal light
WARNING!
Risk of injury or suffocation.
• The type of lamp used for this
appliance is not suitable for
household room illumination
2.5 Care and cleaning
WARNING!
Risk of injury or damage to
the appliance.
• Before maintenance, deactivate the
appliance and disconnect the mains
plug from the mains socket.
• This appliance contains hydrocarbons
in the cooling unit. Only a qualified
person must do the maintenance and
the recharging of the unit.
• Regularly examine the drain of the
appliance and if necessary, clean it. If
• Disconnect the appliance from the
mains supply.
• Cut off the mains cable and discard it.
• Remove the door to prevent children
and pets to be closed inside of the
appliance.
• The refrigerant circuit and the
insulation materials of this appliance
are ozone-friendly.
• The insulation foam contains
flammable gas. Contact your
municipal authority for information on
how to discard the appliance
correctly.
• Do not cause damage to the part of
the cooling unit that is near the heat
exchanger.
3. OPERATION
3.1 Control panel
1
6
1
2
3
4
Display
Temperature warmer button
Temperature colder button
OK button
It is possible to change predefined
sound of buttons by pressing together
Mode button and Temperature colder
5
5
4
3
2
5 Mode button
6 ON/OFF button
button for some seconds. Change is
reversible.
6
www.aeg.com
3.2 Display
A
B C
D
G F E
A.
B.
C.
D.
E.
F.
G.
Timer indicator
COOLMATIC function
Holiday function
Temperature indicator
Alarm indicator
ChildLock function
DrinksChill function
3.3 Switching on
3.6 COOLMATIC function
Connect the mains plug to the power
socket.
If you need to insert a large amount of
warm food, for example after doing the
grocery shopping, we suggest activating
the COOLMATIC function to chill the
products more rapidly and to avoid
warming the other food which is already
in the refrigerator.
Press the ON/OFF button if the display is
off.
The temperature indicators show the set
default temperature.
To select a different set temperature
refer to "Temperature regulation".
If DEMO appears on the display, refer to
"Troubleshooting".
If the door remains open for
some minutes, the light will
turn off automatically. The
light is reset by closing and
opening the door itself.
3.4 Switching off
Press the appliance ON/OFF for 5
seconds.
The display switches off.
To disconnect the appliance from the
power, disconnect the mains plug from
the power socket.
3.5 Temperature regulation
The default set temperature for the
fridge is +5°C.
Set the temperature of the fridge by
pressing the temperature button.
The temperature indicator shows the set
temperature.
The set temperature will be
reached within 24 hours.
After a power failure the set
temperature remains stored.
1. Press the Mode until the
corresponding icon appears.
The COOLMATIC indicator flashes.
2. Press the OK to confirm.
The COOLMATIC indicator is shown.
The COOLMATIC function shuts off
automatically after approximately 6
hours.
To switch off the function before its
automatic end, repeat the procedure.
The function switches off by
selecting a different fridge
set temperature.
3.7 ChildLock function
Activate the ChildLock function to lock
the buttons from unintentional
operation.
1. Press Mode button until the
corresponding icon appears.
The ChildLock indicator flashes.
2. Press OK to confirm.
The ChildLock indicator is shown.
To deactivate the ChildLock function,
repeat the procedure until the ChildLock
indicator goes off.
3.8 Holiday function
This function allows you to keep the
refrigerator closed and empty during a
ENGLISH
long holiday period without the
formation of a bad smell.
Empty the fridge
compartment before turning
the Holiday function on.
1. Press the Mode until the Holiday
indicator icon appears.
The Holiday icon flashes.
The fridge temperature indicator shows
the set temperature.
2. Press the OK to confirm.
The Holiday icon appears.
To turn off the Holiday function, repeat
the procedure until the Holiday indicator
icon goes off.
3. Press OK to confirm.
TheDrinksChill indicator is shown.
The Timer start to flash (min).
At the end of the countdown the
DrinksChill indicator flashes and an
audible alarm sounds. Press OK to switch
off the sound and terminate the function.
To switch off the function repeat the
procedure until the DrinksChill goes off.
It is possible to change the
time at any time during the
countdown and at the end
by pressing the Temperature
colder button and the
Temperature warmer button.
3.9 DrinksChill function
3.10 Door open alarm
The DrinksChill function is to be used to
set an acoustic alarm at the preferred
time, useful for example when a recipe
requires to cool down food products for
a certain period of time.
An acoustic alarm will sound if the door
is left open for a few minutes. The door
open alarm conditions are indicated by:
1. Press Mode until the corresponding
icon appears.
The DrinksChill indicator flashes.
The Timer shows the set value (30
minutes) for a few seconds.
2. Press the Timer regulator to change
the Timer set value from 1 to 90
minutes.
4. DAILY USE
WARNING!
Refer to Safety chapters.
4.1 Positioning the door
shelves
To permit storage of food packages of
various sizes, the door shelves can be
placed at different heights.
1. Gradually pull the shelf in the
direction of the arrows until it comes
free.
2. Reposition as required.
7
• a flashing Alarm indicator;
• an acoustic buzzer.
When normal conditions are restored
(door closed), the alarm will stop. The
buzzer can also be switched off by
pressing any button.
8
www.aeg.com
Do not move the glass shelf
above the vegetable drawer
to ensure correct air
circulation.
4.3 Using a foldable shelf
This appliance is equipped with a shelf
consisting of two parts. The front half of
the shelf can be placed under the
second half to make better use of space.
To fold the shelf:
1. Take out the front half gently.
2. Slide it onto the lower rail and under
the second half.
1
This model is equipped with a
variable storage box which can be
moved sideways.
4.2 Movable shelves
The walls of the refrigerator are
equipped with a series of runners so that
the shelves can be positioned as desired.
2
5. HINTS AND TIPS
5.1 Normal operating sounds
The following sounds are normal during
operation:
• A faint gurgling and bubbling sound
from coils sound when refrigerant is
pumped.
• A whirring and pulsating sound from
the compressor when refrigerant is
pumped.
• A sudden cracking noise from inside
appliance caused by thermic
dilatation (a natural and not
dangerous physical phenomenon).
• A faint click noise from the
temperature regulator when the
compressor switches on or off.
ENGLISH
5.2 Hints for energy saving
• Do not open the door frequently or
leave it open longer than absolutely
necessary.
• If the ambient temperature is high
and the Temperature Regulator is set
to low temperature and the appliance
is fully loaded, the compressor may
run continuously, causing frost or ice
on the evaporator. If this happens, set
the Temperature Regulator toward
warmer settings to allow automatic
defrosting and so a saving in
electricity consumption.
5.3 Hints for fresh food
refrigeration
To obtain the best performance:
• do not store warm food or
evaporating liquids in the refrigerator
• do cover or wrap the food, particularly
if it has a strong flavour
• position food so that air can circulate
freely around it
5.4 Hints for refrigeration
Useful hints:
• Meat (all types): wrap in a suitable
packaging and place it on the glass
shelf above the vegetable drawer.
Store meat for at most 1-2 days.
• Cooked foods, cold dishes: cover and
place on any shelf.
• Fruit and vegetables: clean
thoroughly and place in a special
drawer. Bananas, potatoes, onions
and garlic must not be kept in the
refrigerator if not packed.
• Butter and cheese: place in a special
airtight container or wrap in an
aluminium foil or a polythene bag to
exclude as much air as possible.
• Bottles: close with a cap and place on
the door bottle shelf, or (if available)
on the bottle rack.
6. CARE AND CLEANING
WARNING!
Refer to Safety chapters.
6.1 General warnings
CAUTION!
Unplug the appliance before
carrying out any
maintenance operation.
This appliance contains
hydrocarbons in its cooling
unit; maintenance and
recharging must therefore
only be carried out by
authorized technicians.
The accessories and parts of
the appliance are not
suitable for washing in a
dishwasher.
6.2 Cleaning the interior
Before using the appliance for the first
time, the interior and all internal
accessories should be washed with
9
lukewarm water and some neutral soap
to remove the typical smell of a brandnew product, then dried thoroughly.
CAUTION!
Do not use detergents,
abrasive powders, chlorine
or oil-based cleaners as they
will damage the finish.
6.3 Periodic cleaning
CAUTION!
Do not pull, move or
damage any pipes and/or
cables inside the cabinet.
CAUTION!
Take care of not to damage
the cooling system.
CAUTION!
When moving the cabinet,
lift it by the front edge to
avoid scratching the floor.
The equipment has to be cleaned
regularly:
10
www.aeg.com
1. Clean the inside and accessories with
lukewarm water and some neutral
soap.
2. Regularly check the door seals and
wipe clean to ensure they are clean
and free from debris.
3. Rinse and dry thoroughly.
4. If accessible, clean the condenser
and the compressor at the back of
the appliance with a brush.
This operation will improve the
performance of the appliance and
save electricity consumption.
6.4 Defrosting of the
refrigerator
Frost is automatically eliminated from the
evaporator of the refrigerator
compartment every time the motor
compressor stops, during normal use.
The defrost water drains out through a
trough into a special container at the
back of the appliance, over the motor
compressor, where it evaporates.
It is important to periodically clean the
defrost water drain hole in the middle of
the refrigerator compartment channel to
prevent the water overflowing and
dripping onto the food inside.
7. TROUBLESHOOTING
WARNING!
Refer to Safety chapters.
6.5 Periods of non-operation
When the appliance is not in use for long
periods, take the following precautions:
1. Disconnect the appliance from
electricity supply.
2. Remove all food.
3. Clean the appliance and all
accessories.
4. Leave the door/doors open to
prevent unpleasant smells.
WARNING!
If you want to keep the
appliance switched on, ask
somebody to check it once
in a while to prevent the
food inside from spoiling in
case of a power failure.
We recommend activating
Holiday mode.
ENGLISH
11
7.1 What to do if...
Problem
Possible cause
Solution
The appliance does not operate.
The appliance is switched
off.
Switch on the appliance.
The mains plug is not connected to the mains socket
correctly.
Connect the mains plug to
the mains socket correctly.
There is no voltage in the
mains socket.
Connect a different electrical
appliance to the mains socket. Contact a qualified electrician.
The appliance is noisy.
The appliance is not suppor- Check if the appliance
ted properly.
stands stable.
A rectangular symbol is
Temperature sensor probshown instead of numbers
lem.
on the Temperature Display.
Contact the nearest Authorized Service Centre (the
cooling system will continue
to keep food products cold,
but temperature adjustment
will not be possible).
The lamp does not work.
The lamp is in stand-by.
Close and open the door.
The lamp is defective.
Contact the nearest Authorized Service Centre.
The compressor operates
continually.
Temperature is set incorrect- Refer to "Operation" chaply.
ter.
Many food products to be
frozen were put in at the
same time.
Wait a few hours and then
check the temperature
again.
The room temperature is too Refer to climate class chart
high.
on the rating plate.
Food products placed in the Allow food products to cool
appliance were too warm.
to room temperature before
storing.
The door is not closed correctly.
Refer to "Closing the door".
The COOLMATIC function is Refer to "COOLMATIC funcswitched on.
tion".
The compressor does not
start immediately after
pressing the ,COOLMATIC
or after changing the temperature.
This is normal, no error has
occurred.
The compressor starts after a
period of time.
12
www.aeg.com
Problem
Possible cause
Solution
Water flows on the rear plate During the automatic deof the refrigerator.
frosting process, frost melts
on the rear plate.
This is correct.
Water flows into the refriger- The water outlet is clogged.
ator.
Clean the water outlet.
Food products prevent that
water flows into the water
collector.
Make sure that food products do not touch the rear
plate.
Water flows on the floor.
The melting water outlet is
Attach the melting water
not connected to the evapo- outlet to the evaporative
rative tray above the comtray.
pressor.
Temperature cannot be set.
The COOLMATIC function is Switch off COOLMATIC
switched on.
manually, or wait until the
function resets automatically
to set the temperature. Refer
to "COOLMATIC function".
DEMO appears on the display.
The appliance is in demonstration mode.
The temperature in the appliance is too low/too high.
The temperature regulator is Set a higher/lower temperanot set correctly.
ture.
The door is not closed correctly.
Keep the OK button pressed
for approximately 10 seconds until a long sound is
heard and display shuts off
for a short time.
Refer to "Closing the door".
The food products' tempera- Let the food products temture is too high.
perature decrease to room
temperature before storage.
Many food products are
stored at the same time.
Store less food products at
the same time.
The door has been opened
often.
Open the door only if necessary.
The COOLMATIC function is Refer to "COOLMATIC funcswitched on.
tion".
There is too much condensed water on the rear
wall of the refrigerator.
There is no cold air circulation in the appliance.
Make sure that there is cold
air circulation in the appliance.
Door was opened too frequently.
Open the door only when
necessary.
ENGLISH
Problem
Door does not open easily.
13
Possible cause
Solution
Door was not closed completely.
Make sure the door is closed
completely.
Stored food was not wrapped.
Wrap food in suitable packaging before storing it in the
appliance.
You attempted to re-open
the door immediately after
closing.
Wait a few seconds between
closing and re-opening of
the door.
If the advice does not lead
to the desired result, call the
nearest Authorized Service
Centre.
7.2 Replacing the lamp
The appliance is equipped with a longlife
LED interior light.
7.3 Closing the door
1. Clean the door gaskets.
2. If necessary, adjust the door. Refer to
assembly instructions.
3. If necessary, replace the defective
door gaskets. Contact the Authorised
Service Centre.
Only service is allowed to replace the
lighting device. Contact your Authorised
Service Centre.
8. INSTALLATION
WARNING!
Refer to Safety chapters.
8.1 Location
Refer to the assembly
instructions for the
installation.
To ensure best performance, install the
appliance well away from sources of heat
such as radiators, boilers, direct sunlight
etc. Make sure that air can circulate freely
around the back of the cabinet.
8.2 Positioning
Install the appliance in a dry, well
ventilated indoors where the ambient
temperature corresponds to the climate
class indicated on the rating plate of the
appliance.
Climate
class
Ambient temperature
SN
+10°C to + 32°C
N
+16°C to + 32°C
ST
+16°C to + 38°C
T
+16°C to + 43°C
Some functional problems
might occur for some types
of models when operating
outside of that range. The
correct operation can only
be guaranteed within the
specified temperature
range. If you have any
doubts regarding where to
install the appliance, please
turn to the vendor, to our
customer service or to the
nearest Authorised Service
Centre.
14
www.aeg.com
8.3 Electrical connection
• Before plugging in, ensure that the
voltage and frequency shown on the
rating plate correspond to your
domestic power supply.
• The appliance must be earthed. The
power supply cable plug is provided
with a contact for this purpose. If the
domestic power supply socket is not
earthed, connect the appliance to a
separate earth in compliance with
current regulations, consulting a
qualified electrician.
• The manufacturer declines all
responsibility if the above safety
precautions are not observed.
• This appliance complies with the
E.E.C. Directives.
9. TECHNICAL DATA
9.1 Technical data
Height
mm
1219
Width
mm
556
Depth
mm
550
Voltage
Volts
230 - 240
Frequency
Hz
50
The technical information is situated in
the rating plate, on the external or
internal side of the appliance and in the
energy label.
10. ENVIRONMENTAL CONCERNS
Recycle materials with the symbol .
Put the packaging in relevant containers
to recycle it. Help protect the
environment and human health by
recycling waste of electrical and
electronic appliances. Do not dispose of
appliances marked with the symbol
with the household waste. Return the
product to your local recycling facility or
contact your municipal office.
ESPAÑOL
15
CONTENIDO
1. INFORMACIÓN SOBRE SEGURIDAD..................................................................... 15
2. INSTRUCCIONES DE SEGURIDAD..........................................................................17
3. FUNCIONAMIENTO................................................................................................. 19
4. USO DIARIO...............................................................................................................21
5. CONSEJOS................................................................................................................ 22
6. MANTENIMIENTO Y LIMPIEZA............................................................................... 23
7. SOLUCIÓN DE PROBLEMAS................................................................................... 24
8. INSTALACIÓN........................................................................................................... 27
9. DATOS TÉCNICOS................................................................................................... 28
PARA OBTENER RESULTADOS PERFECTOS
Gracias por escoger este producto AEG. Este artículo ha sido creado para ofrecer
un rendimiento impecable durante muchos años, con innovadoras tecnologías
que facilitarán su vida y prestaciones que probablemente no encuentre en
electrodomésticos corrientes. Por favor, dedique algunos minutos a la lectura
para disfrutar de todas sus ventajas.
Consulte en nuestro sitio web:
Obtener consejos, folletos, soluciones a problemas e información de servicio:
www.aeg.com/webselfservice
Registrar su producto para recibir un mejor servicio:
www.registeraeg.com
Adquirir accesorios, artículos de consumo y recambios originales para su
aparato:
www.aeg.com/shop
ATENCIÓN Y SERVICIO AL CLIENTE
Le recomendamos que utilice recambios originales.
Al contactar con nuestro centro autorizado de servicio técnico, cerciórese de
tener la siguiente información a mano: Modelo, PNC, Número de serie.
La información se puede encontrar en la placa de características.
Advertencia / Precaución-Información sobre seguridad
Información general y consejos
Información sobre el medio ambiente
Salvo modificaciones.
1.
INFORMACIÓN SOBRE SEGURIDAD
Antes de instalar y utilizar el aparato, lea atentamente
las instrucciones facilitadas. El fabricante no se hace
responsable de lesiones o daños producidos como
resultado de una instalación o un uso incorrectos:
16
www.aeg.com
Conserve siempre estas instrucciones en lugar seguro y
accesible para futuras consultas.
1.1 Seguridad de niños y personas vulnerables
•
•
•
•
Este aparato puede ser utilizado por niños de 8 años
en adelante y personas cuyas capacidades físicas,
sensoriales o mentales estén disminuidas o que
carezcan de la experiencia y conocimientos suficientes
para manejarlo, siempre que cuenten con las
instrucciones o la supervisión sobre el uso del
electrodoméstico de forma segura y comprendan los
riesgos.
No deje que los niños jueguen con el aparato.
La limpieza y mantenimiento de usuario del aparato
no podrán ser realizados por niños sin supervisión.
Mantenga todo el material de embalaje fuera del
alcance de los niños y deséchelo de forma adecuada.
1.2 Instrucciones generales de seguridad
•
•
•
•
•
•
Este aparato está concebido para utilizarse en
aplicaciones domésticas y similares, tales como:
– Granjas; áreas de cocina para el personal en
tiendas, oficinas y otros entornos de trabajo
– Por clientes en hoteles, moteles, pensiones y otros
entornos de tipo residencial
Mantenga libres de obstrucciones las aberturas de
ventilación del alojamiento del aparato o de la
estructura empotrada.
No utilice dispositivos mecánicos ni medios artificiales
para acelerar el proceso de descongelación, excepto
los recomendados por el fabricante.
No dañe el circuito del refrigerante.
No utilice dispositivos eléctricos dentro de los
compartimientos para alimentos del aparato, salvo si
son del tipo recomendado por el fabricante.
No utilice pulverizadores ni vapor de agua para
limpiar el aparato.
ESPAÑOL
•
•
•
17
Limpie el aparato con un paño suave humedecido.
Utilice solo detergentes neutros. No utilice productos
abrasivos, estropajos duros, disolventes ni objetos
metálicos.
No almacene sustancias explosivas tales como latas
de aerosol con un propulsor inflamable en este
aparato.
Si el cable eléctrico sufre algún daño, el fabricante, su
servicio técnico autorizado o un profesional
cualificado tendrán que cambiarlo para evitar riesgos.
2. INSTRUCCIONES DE SEGURIDAD
2.1 Instalación
ADVERTENCIA!
Sólo un técnico cualificado
puede instalar el aparato.
• Retire todo el embalaje y los
pasadores de transporte.
• No instale ni utilice un aparato
dañado.
• Siga las instrucciones de instalación
suministradas con el aparato.
• Tenga cuidado al mover el aparato,
porque es pesado. Utilice siempre
guantes de protección y calzado
cerrado.
• Asegúrese de que el aire pueda
circular alrededor del aparato.
• En la primera instalación otras invertir
el sentido de apertura de la puerta,
espere al menos 4 horas antes de
conectar el aparato a la alimentación
eléctrica. Esto es para permitir que el
aceite regrese al compresor.
• Desenchufe siempre el aparato antes
de llevar a cabo cualquier operación,
por ejemplo cambiar el sentido de
apertura de la puerta.
• No instale el aparato cerca de
radiadores, cocinas, hornos o placas
de cocción.
• No instale el aparato donde reciba luz
solar directa.
• No coloque este aparato en lugares
demasiado húmedos o fríos, como
anexos a una construcción, garajes o
bodegas.
• Al mover el aparato, levántelo por el
borde frontal para no arañar el suelo.
2.2 Conexión eléctrica
ADVERTENCIA!
Riesgo de incendios y
descargas eléctricas.
• El aparato debe conectarse a tierra.
• Asegúrese de que los parámetros de
la placa de características son
compatibles con los valores eléctricos
del suministro eléctrico.
• Utilice siempre una toma con
aislamiento de conexión a tierra
correctamente instalada.
• No utilice adaptadores de enchufes
múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en
los componentes eléctricos (como
enchufe, cable de alimentación,
compresor). Póngase en contacto con
un electricista o con el servicio
técnico autorizado para cambiar los
componentes eléctricos.
• El cable de alimentación debe estar
por debajo del nivel del enchufe de
alimentación.
• Conecte el enchufe a la toma de
corriente únicamente cuando haya
terminado la instalación. Asegúrese
de tener acceso al enchufe del
suministro de red una vez finalizada la
instalación.
• No desconecte el aparato tirando del
cable de conexión a la red. Tire
siempre del enchufe.
18
www.aeg.com
2.3 Uso
ADVERTENCIA!
Existe riesgo de lesiones,
quemaduras, descargas
eléctricas o incendios.
• No cambie las especificaciones de
este aparato.
• El utilice otros aparatos eléctricos
(como máquinas de hacer helados)
dentro de aparatos de refrigeración, a
menos que el fabricante haya
autorizado su utilización
• Tenga cuidado para no dañar el
circuito de refrigerante. Contiene
isobutano (R600a), un gas natural con
alto grado de compatibilidad
medioambiental. Este gas es
inflamable.
• Si se daña el circuito del refrigerante,
evite las llamas y fuentes de ignición
en la habitación. Ventile la habitación.
• No toque con elementos calientes las
piezas de plástico del aparato.
• No almacene gas ni líquido
inflamable en el aparato.
• No coloque productos inflamables ni
objetos mojados con productos
inflamables dentro, cerca o encima
del aparato.
• No toque el compresor ni el
condensador. Están calientes.
2.4 Luz interna
• El tipo de bombilla de este aparato
no es apto para iluminar la casa.
2.5 Mantenimiento y limpieza
ADVERTENCIA!
Podría sufrir lesiones o dañar
el aparato.
• Antes de proceder con el
mantenimiento, apague el aparato y
desconecte el enchufe de la red.
• Este equipo contiene hidrocarburos
en la unidad de refrigeración. Solo
una persona cualificada debe realizar
el mantenimiento y la recarga de la
unidad.
• Examine periódicamente el desagüe
del aparato y límpielo si fuera
necesario. Si el desagüe se bloquea,
el agua descongelada se acumulará
en la base del aparato.
2.6 Desecho
ADVERTENCIA!
Existe riesgo de lesiones o
asfixia.
• Desconecte el aparato de la red.
• Corte el cable de conexión a la red y
deséchelo.
• Retire la puerta para evitar que los
niños y las mascotas queden
encerrados en el aparato.
• El circuito del refrigerante y los
materiales aislantes de este aparato
no dañan la capa de ozono.
• La espuma aislante contiene gas
inflamable. Póngase en contacto con
las autoridades locales para saber
cómo desechar correctamente el
aparato.
• No dañe la parte de la unidad de
refrigeración que está cerca del
intercambiador de calor.
ESPAÑOL
19
3. FUNCIONAMIENTO
3.1 Panel de control
1
6
5
4
3
2
1 Pantalla
2 Tecla de calentamiento de
temperatura
Tecla
de enfriamiento de
3
temperatura
4 Tecla OK
5 Tecla Mode
6 Tecla ON/OFF (encendido/apagado)
Se puede cambiar el sonido predefinido
de las teclas manteniendo pulsadas al
mismo tiempo unos segundos la tecla
Mode y la de menor temperatura. El
cambio es reversible.
3.2 Pantalla
A
B C
D
G F E
3.3 Encendido
Conecte el enchufe a la toma de
corriente.
Pulse la tecla de encendido/apagado si
la pantalla está apagada.
Los indicadores de temperatura
muestran la temperatura
predeterminada programada.
Para programar otra temperatura,
consulte la sección "Regulación de la
temperatura".
Si DEMO aparece en la pantalla,
consulte "Solución de problemas".
A.
B.
C.
D.
E.
F.
G.
Indicador del temporizador
Función COOLMATIC
Función Holiday
Indicador de temperatura
Indicador de alarma
Función ChildLock
Función DrinksChill
Si se deja la puerta abierta
durante unos minutos, la luz
se apagará
automáticamente. La luz se
vuelve a encender al cerrar y
abrir la puerta.
3.4 Apagado
Pulse la tecla de encendido/apagado del
aparato durante 5 segundos.
La pantalla se apaga.
Para desconectar el aparato de la
corriente, desconecte el enchufe de la
toma de corriente.
20
www.aeg.com
3.5 Regulación de la
temperatura
Para activar la función ChildLock, repita
el procedimiento hasta que el indicador
ChildLock se apague.
La temperatura predeterminada del
frigorífico es de +5°C.
3.8 Función Holiday
Ajuste la temperatura del frigorífico
pulsando la tecla de temperatura.
El indicador de temperatura muestra la
temperatura programada.
Esta función permite mantener el
frigorífico vacío y cerrado durante
periodos de tiempo prolongados sin que
se formen malos olores.
La temperatura programada
se alcanza en un plazo de 24
horas.
Después de un corte del
suministro eléctrico, la
temperatura ajustada se
guarda.
3.6 Función COOLMATIC
Si necesita introducir una gran cantidad
de alimentos calientes, por ejemplo,
después de haber hecho la compra, se
aconseja activar la función COOLMATIC
para enfriarlos más rápidamente y evitar
que suba la temperatura de los que ya se
guardan en el frigorífico.
1. Pulse Mode hasta que aparezca el
icono correspondiente.
El indicador COOLMATIC parpadea.
2. Pulse OK para confirmar.
Aparece el indicador COOLMATIC.
La función COOLMATIC se desactiva
automáticamente después de unas 6
horas.
Para apagar la función antes de que
termine automáticamente, repita el
procedimiento.
La función se apaga
seleccionando una
temperatura programada
diferente.
3.7 Función ChildLock
Active la función ChildLock para
bloquear las teclas frente a pulsaciones
accidentales.
1. Pulse la tecla Mode hasta que
aparezca el icono correspondiente.
El indicador ChildLock parpadea.
2. Pulse OK para confirmar.
Aparece el indicador ChildLock.
Vacíe el compartimento
frigorífico antes de encender
la función Holiday.
1. Pulse Mode hasta que aparezca el
icono del indicador Holiday.
El icono Holiday parpadea.
El indicador de temperatura del
frigorífico muestra la temperatura
programada.
2. Pulse OK para confirmar.
Aparece el icono Holiday.
Para apagar la función Holiday, repita el
procedimiento hasta que el icono del
indicador Holiday se apague.
3.9 Función DrinksChill
La función DrinksChill debe utilizarse
para ajustar una alarma acústica a la hora
deseada, algo útil por ejemplo para
recetas en las que deben enfriarse los
alimentos durante un tiempo
determinado.
1. Pulse Mode hasta que aparezca el
icono correspondiente.
El indicador DrinksChill parpadea.
El temporizador muestra el tiempo
programado (30 minutos) durante unos
segundos.
2. Pulse el regulador del temporizador
para programar un valor entre 1 y 90
minutos.
3. Pulse OK para confirmar.
Aparece el indicador DrinksChill.
El Temporizador empieza a parpadear
(min).
Al terminar la cuenta atrás, parpadea el
indicador DrinksChill y suena la alarma.
Pulse OK para apagar el sonido y
desactivar la función.
Para apagar la función, repita el
procedimiento hasta que DrinksChill se
apague.
ESPAÑOL
El tiempo puede modificarse
en cualquier momento
durante la cuenta atrás y al
finalizar, pulsando las teclas
de enfriamiento o
calentamiento de
temperatura.
21
Los indicadores de puerta abierta son los
siguientes:
• un indicador de alarma intermitente;
• una señal acústica.
Una vez restablecidas las condiciones
normales (puerta cerrada), la alarma
acústica se detendrá. La señal acústica se
puede parar pulsando cualquier tecla.
3.10 Alarma de puerta abierta
Si la puerta se queda abierta durante
unos minutos, sonará una señal acústica.
4. USO DIARIO
ADVERTENCIA!
Consulte los capítulos sobre
seguridad.
4.1 Colocación de los estantes
de la puerta
Para poder guardar alimentos de
distintos tamaños, los estantes de la
puerta se pueden colocar a diferentes
alturas.
Este modelo cuenta con una caja de
almacenamiento variable que se
puede deslizar lateralmente.
4.2 Estantes móviles
Las paredes del frigorífico cuentan con
una serie de guías para colocar los
estantes del modo que se prefiera.
1. Tire gradualmente del estante en la
dirección de las flechas hasta que se
desenganche.
2. Vuelva a colocarlo según sea
necesario.
No coloque el estante de
vidrio por encima del cajón
de verduras para no impedir
la correcta circulación del
aire.
4.3 Uso de un estante
plegable
Este aparato está equipado con un
estante que consta de dos partes. La
mitad delantera del estante puede
colocarse bajo la segunda mitad para
aprovechar mejor el espacio.
Para plegar el estante:
1. Saque la mitad delantera con
cuidado.
22
www.aeg.com
2. Deslícela en la guía inferior bajo la
segunda mitad.
1
2
5. CONSEJOS
5.1 Sonidos de funcionamiento
normal
Los ruidos siguientes son normales
durante el funcionamiento:
• Un gorgoteo y burbujeo débil desde
el serpentín cuando se bombea el
refrigerante.
• Un zumbido o sonido intermitente
desde el compresor cuando se
bombea el refrigerante.
• Un chasquido repentino desde el
interior del aparato debido a la
dilatación térmica (un fenómeno físico
natural no peligroso).
• Un chasquido débil desde el
regulador de temperatura cuando se
activa o desactiva el compresor.
5.2 Consejos para ahorrar
energía
• No abra la puerta con frecuencia ni la
deje abierta más tiempo del
estrictamente necesario.
• Si la temperatura ambiente es alta, se
ha ajustado un valor de temperatura
alto y el aparato está totalmente
lleno, el compresor podría funcionar
sin detenerse y generar escarcha o
hielo en el evaporador. En tal caso,
gire el regulador de temperatura
hasta valores más bajos para facilitar
la descongelación automática y
ahorrar en el consumo eléctrico.
5.3 Consejos para la
refrigeración de alimentos
frescos
Para obtener los mejores resultados:
• no guarde en el frigorífico alimentos
calientes ni líquidos en evaporación
• cubra o envuelva los alimentos, en
especial si tienen sabores fuertes
• coloque los alimentos de modo que
el aire pueda circular libremente entre
ellos
5.4 Consejos para la
refrigeración
Consejos útiles:
• Carne (de todo tipo): guárdela en un
envoltorio adecuado y colóquela en
el estante de vidrio, sobre el cajón de
las verduras. Almacene la carne
durante un máximo de 1-2 días.
• Alimentos cocinados, platos fríos:
cubra y coloque en cualquier instante.
• Frutas y verduras: limpie a fondo y
coloque en un cajón especial. No
guarde en el frigorífico productos
como plátanos, patatas, cebollas y
ajos, a menos que estén
empaquetados.
• Mantequilla y queso: coloque en un
recipiente hermético especial o
envuelva o bolsas de polietileno para
eliminar todo el aire posible.
• Botellas: cierre con un tapón y
colóquelas en el estante para botellas
de la puerta de la puerta o en el
botellero (si dispone de él).
ESPAÑOL
23
6. MANTENIMIENTO Y LIMPIEZA
ADVERTENCIA!
Consulte los capítulos sobre
seguridad.
6.1 Advertencias generales
PRECAUCIÓN!
Antes de realizar tareas de
mantenimiento, desenchufe
el aparato
Este aparato contiene
hidrocarburos en la unidad
de refrigeración por lo que
cualquier tarea de
mantenimiento o recarga
debe ser realizada por
personal técnico
homologado.
Los accesorios y las piezas
del aparato no deben
lavarse en el lavavajillas.
6.2 Limpieza del interior
Antes de utilizar el aparato por primera
vez, lave su interior y todos los
accesorios internos con agua templada y
jabón neutro para eliminar el típico olor
de los productos nuevos. A continuación,
seque todo bien.
PRECAUCIÓN!
No utilice detergentes,
polvos abrasivos ni
limpiadores a base de cloro
o aceite, ya que podrían
dañar el acabado.
6.3 Limpieza periódica
PRECAUCIÓN!
No mueva, dañe ni tire de
los conductos o cables del
interior del armario.
PRECAUCIÓN!
Tenga cuidado para no
dañar el sistema de
refrigeración.
PRECAUCIÓN!
Al mover el frigorífico,
levántelo por el borde
frontal para no arañar el
suelo.
El equipo debe limpiarse de forma
regular:
1. Limpie el interior y los accesorios con
agua templada y un jabón neutro.
2. Revise y limpie periódicamente las
juntas de la puerta para mantenerlas
limpias y sin restos;
3. Aclare y seque a fondo.
4. Si se puede acceder, limpie el
condensador y el compresor de la
parte posterior del aparato con un
cepillo.
Esa operación mejorará el
rendimiento del aparato y reducirá el
consumo eléctrico.
6.4 Descongelación del
frigorífico
La escarcha se elimina automáticamente
del evaporador del frigorífico cada vez
que se detiene el compresor, durante el
funcionamiento normal. El agua de la
descongelación se descarga por un canal
hacia un recipiente especial situado en la
parte posterior del aparato, sobre el
motor compresor, desde donde se
evapora.
Es importante limpiar periódicamente el
orificio de salida del agua de
descongelación situado en la mitad del
canal del compartimento frigorífico para
evitar que el agua se desborde y caiga
sobre los alimentos del interior.
24
www.aeg.com
6.5 Periodos de inactividad
Si el aparato no se utiliza durante un
tiempo prolongado, tome las siguientes
precauciones:
1. Desconecte el aparato de la red
eléctrica.
2. Extraiga todos los alimentos.
3. Limpie el aparato y todos los
accesorios.
4. Deje la puerta o puertas abiertas
para que no se produzcan olores
desagradables.
ADVERTENCIA!
Si desea mantener el
aparato encendido, procure
que alguien lo vigile de vez
en cuando para que los
alimentos de su interior no
se estropeen si se
interrumpe el suministro
eléctrico.
Recomendamos activar el
modo Holiday.
7. SOLUCIÓN DE PROBLEMAS
ADVERTENCIA!
Consulte los capítulos sobre
seguridad.
7.1 Qué hacer si...
Problema
Posible causa
Solución
El aparato no funciona.
El aparato está apagado.
Encienda el aparato.
El aparato no está correctamente enchufado a la toma
de corriente.
Enchufe el aparato correctamente a la toma de corriente.
No hay tensión en la toma
de corriente.
Enchufe un aparato eléctrico
diferente a la toma de corriente. Llame a un electricista cualificado.
El aparato no está bien apoyado en el suelo.
Compruebe que los soportes del aparato descansan
sobre una superficie estable.
El aparato hace ruido.
Aparece un símbolo rectan- Problema en el sensor de
gular en lugar de números
temperatura.
en la pantalla de temperatura.
Póngase en contacto con el
centro de servicio técnico
autorizado más cercano (el
sistema de refrigeración seguirá manteniendo fríos los
alimentos, pero no podrá
ajustar la temperatura).
La bombilla no funciona.
La bombilla está en espera.
Cierre y abra la puerta.
La bombilla es defectuosa.
Póngase en contacto con el
servicio técnico autorizado
más cercano.
ESPAÑOL
Problema
Posible causa
25
Solución
El compresor funciona conti- La temperatura está ajustada Consulte el capítulo de funnuamente.
incorrectamente.
cionamiento.
Se han introducido numerosos alimentos para congelar
al mismo tiempo.
Espere unas horas y vuelva a
comprobar la temperatura.
La temperatura ambiente es
demasiado alta.
Consulte la tabla de clase
climática en la placa de características.
Los alimentos introducidos
Deje que los alimentos se
en el aparato estaban dema- enfríen a temperatura amsiado calientes.
biente antes de almacenarlos.
La puerta no está bien cerra- Consulte la sección "Cierre
da.
de la puerta".
La función COOLMATIC está activada.
Consulte la sección “Función COOLMATIC”.
El compresor no se pone en
marcha inmediatamente
después de pulsar , COOLMATIC o tras cambiar la
temperatura.
Esto es normal y no significa
que exista un error.
El compresor se pone en
marcha después de un cierto
tiempo.
El agua fluye por la placa
posterior del frigorífico.
Durante el proceso de des- Esto es correcto.
congelación automática, la
escarcha se derrite en la placa posterior.
El agua fluye al interior del
frigorífico.
La salida de agua está obstruida.
Limpie la salida de agua.
Los productos impiden que
el agua fluya al colector de
agua.
Asegúrese de que los alimentos no entran en contacto con la placa posterior.
Hay agua en el suelo.
El agua de la descongelaFije la salida de agua de
ción no fluye hacia la bande- descongelación a la bandeja
ja de evaporación situada
de evaporación.
sobre el compresor.
No es posible ajustar la tem- La función COOLMATIC esperatura.
tá activada.
Apague manualmente
COOLMATIC o espere hasta
que la función se restablezca
automáticamente antes de
ajustar la temperatura. Consulte la sección “Función
COOLMATIC”.
26
www.aeg.com
Problema
Posible causa
Solución
DEMO aparece en la pantalla.
El aparato está en modo de
demostración.
Mantenga pulsado OK durante aproximadamente 10
segundos hasta que se oiga
un sonido largo y la pantalla
se apague un breve instante.
La temperatura del aparato
es demasiado baja/alta.
El regulador de temperatura Seleccione una temperatura
no se ha ajustado correctamás alta o baja.
mente.
La puerta no está bien cerra- Consulte la sección "Cierre
da.
de la puerta".
Hay demasiada agua de
condensación en la pared
posterior del frigorífico.
La puerta no se abre fácilmente.
La temperatura de los productos es demasiado alta.
Deje que la temperatura de
los productos descienda a la
temperatura ambiente antes
de guardarlo.
Se han guardado muchos
alimentos al mismo tiempo.
Guarde menos productos al
mismo tiempo.
La puerta se ha abierto con
frecuencia.
Si es necesario, cierre la
puerta.
La función COOLMATIC está activada.
Consulte la sección “Función COOLMATIC”.
No hay circulación de aire
frío en el aparato.
Compruebe que el aire frío
circula libremente en el aparato.
La puerta se abre con dema- Abra la puerta solo cuando
siada frecuencia.
sea necesario.
La puerta no se cierra completamente.
Asegúrese de que la puerta
está cerrada completamente.
Los alimentos guardados no
están envueltos correctamente.
Envuelva los alimentos correctamente antes de guardarlos en el aparato.
Ha intentado volver a abrir la Espere unos segundos entre
puerta inmediatamente des- el cierre y la reapertura de la
pués de cerrarla.
puerta.
Si el consejo anterior no
ofrece resultados, llame al
servicio técnico autorizado
más cercano.
7.2 Cambio de la bombilla
El aparato está equipado con una luz
LED interior de larga duración.
El dispositivo de iluminación solo debe
ser sustituido por el servicio técnico.
ESPAÑOL
Póngase en contacto con el servicio
técnico.
7.3 Cierre de la puerta
1. Limpie las juntas de la puerta.
27
2. Si es necesario, ajuste la puerta.
Consulte las instrucciones de
montaje.
3. Si es necesario, cambie las juntas
defectuosas. Póngase en contacto
con el servicio técnico autorizado.
8. INSTALACIÓN
ADVERTENCIA!
Consulte los capítulos sobre
seguridad.
8.1 Ubicación
Consulte las instrucciones
de montaje para la
instalación.
Para garantizar el mejor rendimiento,
instale el aparato alejado de fuentes de
calor, como radiadores, calderas, luz
solar directa, etc. Asegúrese también de
que el aire puede circular sin obstáculos
por la parte trasera del aparato.
Se puede producir algún
problema de
funcionamiento en algunos
modelos cuando se usan
fuera de ese rango. Solo se
puede garantizar el correcto
funcionamiento dentro del
rango de temperatura
especificado. Si tiene
cualquier duda respecto al
lugar de instalación del
aparato, consulte al
vendedor, a nuestro servicio
de atención al cliente o al
servicio técnico autorizado
más cercano.
8.2 Colocación
8.3 Conexión eléctrica
Instale el aparato en un lugar interior
seco y bien ventilado en el que la
temperatura ambiente se corresponda
con la clase climática indicada en la
placa de características del aparato.
• Antes de conectar el aparato,
compruebe que el voltaje y la
frecuencia indicados en la placa de
datos técnicos se corresponden con
el suministro de la vivienda.
• El aparato debe conectarse a tierra. El
enchufe del cable de alimentación se
suministra con un contacto para tal
fin. Si la toma de red de la vivienda
carece de conexión a tierra, conecte
el aparato a una toma de tierra
conforme con la normativa, después
de consultar a un electricista
profesional
• El fabricante declina toda
responsabilidad si no se toman las
precauciones antes indicadas.
• Este aparato cumple las directivas
CEE.
Clase
climática
Temperatura ambiente
SN
+10°C a + 32°C
N
+16°C a + 32°C
ST
+16°C a + 38°C
T
+16°C a + 43°C
28
www.aeg.com
9. DATOS TÉCNICOS
9.1 Datos técnicos
Alto
mm
1219
Ancho
mm
556
Fondo
mm
550
Voltaje
Voltios
230 - 240
Frecuencia
Hz
50
La información técnica se encuentra en la
placa de datos técnicos situada en el
lado exterior o interior del aparato, y en
la etiqueta de consumo energético.
10. ASPECTOS MEDIOAMBIENTALES
Recicle los materiales con el símbolo .
Coloque el material de embalaje en los
contenedores adecuados para su
reciclaje. Ayude a proteger el medio
ambiente y la salud pública, así como a
reciclar residuos de aparatos eléctricos y
*
electrónicos. No deseche los aparatos
marcados con el símbolo junto con los
residuos domésticos. Lleve el producto a
su centro de reciclaje local o póngase en
contacto con su oficina municipal.
ESPAÑOL
29
30
www.aeg.com
ESPAÑOL
31
211624120-A-372017
www.aeg.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
