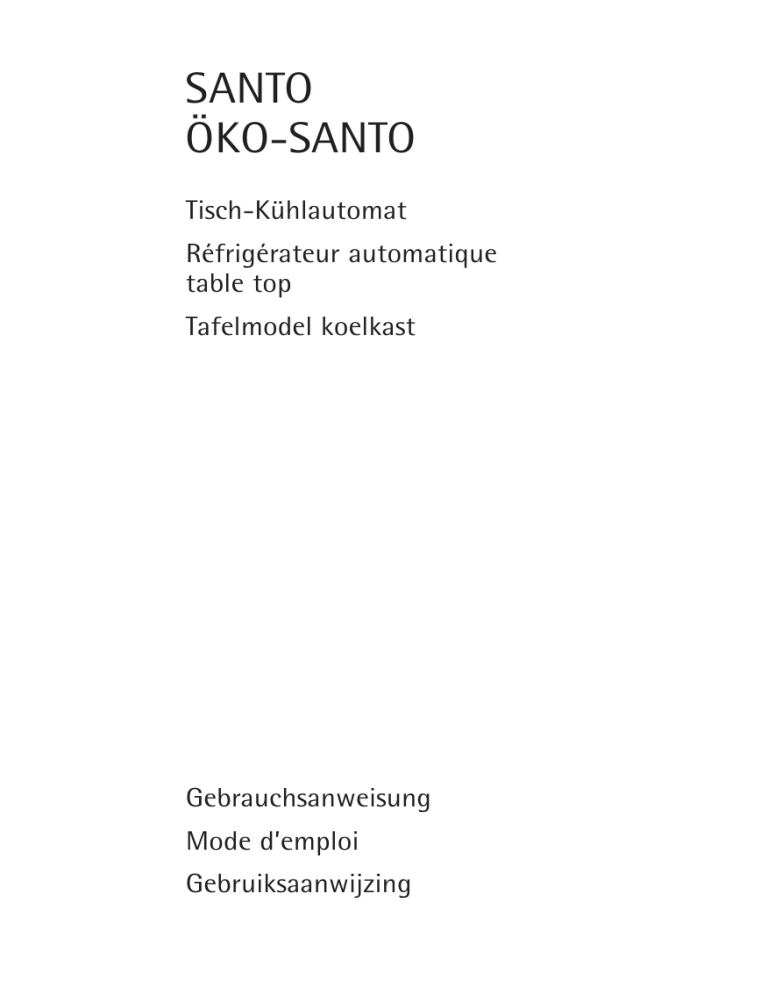

SANTO
ÖKO-SANTO
Tisch-Kühlautomat
Réfrigérateur automatique
table top
Tafelmodel koelkast
Gebrauchsanweisung
Mode d’emploi
Gebruiksaanwijzing
Geachte klant,
Lees eerst aandachtig de gebruiksaanwijzing door voordat U Uw nieuwe koelapparaat in gebruik neemt. Hierin staat belangrijke informatie
over een veilig gebruik, over het opstellen en over het onderhoud van
het apparaat.
De gebruiksaanwijzing s.v.p. bewaren voor latere naslag. Aan eventuele
volgende bezitters van het apparaat doorgeven.
Deze gebruiksaanwijzing is voor meerdere, technisch vergelijkbare
modellen in diverse uitvoeringen bestemd. S.v.p. alleen op de aanwijzingen letten die op Uw apparaat betrekking hebben.
Met de waarschuwingsdriehoek en/of door signaalwoorden
(Waarschuwing!, Voorzichtig!, Let op!) wordt de aandacht gevestigd
op aanwijzingen die belangrijk zijn voor Uw veiligheid of voor het juist
functioneren van het apparaat. Hier absoluut op letten.
☞
Dit symbool leidt Uw stap voor stap door de bediening van het apparaat.
Na dit symbool wordt uitleg gegeven over de bediening en het praktisch gebruik van het apparaat.
Met het klaverblad worden tips en aanwijzingen voor een economisch
en milieuvriendelijk gebruik van het apparaat aangegeven.
Voor eventueel optredende storingen staan in de handleiding aanwijzingen om deze zelf op te lossen, zie Hoofdstuk "Wat te doen als...". Als
deze aanwijzingen niet voldoende informatie bieden staat onze klantendienst U te allen tijde ter beschikking.
Gedrukt op milieuvriendelijk vervaardigd papier
wie ecologisch denkt, handelt ook zo ...
41
Inhoud
Veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Weggooien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44
Informatie over de verpakking van het apparaat. . . . . . . . . . . . . . . . . . . . 44
Weggooien van oude apparaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Transportbescherming verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Opstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Opstelplaats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Uw koeltoestel heeft lucht nodig . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46
Bovenblad verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
Bevestiging aan een doorlopend werkblad. . . . . . . . . . . . . . . . . . . . . . . . . 47
Overzetten van het deurscharnier . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
Voor ingebruikname . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Elektische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
Beschrijving van het apparaat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
Voorkant apparaat. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
In gebruik nemen en temperatuurregeling . . . . . . . . . . . . . . . . . . . . . . . 50
Interieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Legvlakken/roosters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
Glazen VARIO-legvlak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Variabele binnendeur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Op de juiste wijze indelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52
Ontdooien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
De koelruimte wordt automatisch ontdooid . . . . . . . . . . . . . . . . . . . . . . 53
Apparat uitzetten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Reiniging en onderhoud . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Tips om energie te besparen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
Wat te doen als ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Hulp bij storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Lamp verwisselen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Klantenservice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
Geluiden tijdens de werking . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Doel, Normen, Richtlijnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
Vaktermen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
42
Veiligheid
De veiligheid van onze koelapparaten voldoet aan de erkende regels
der techniek en aan de Duitse wet op de veiligheid van apparaten.
Desondanks zien wij ons genoodzaakt U met de volgende veiligheidsaanwijzingen vertrouwd te maken:
Reglementaire toepassing
• Het koelapparaat is voor huishoudelijk gebruik bestemd. Het is
geschikt voor het koelen van levensmiddelen. Als het apparaat voor
andere doeleinden gebruikt wordt kan de fabrikant geen verantwoording nemen voor eventuele schaden.
• Het ombouwen van of veranderingen aan het koelapparaat aanbrengen is uit veiligheidsoverwegingen niet toegestaan.
• Als het koelapparaat commercieel of voor andere doeleinden dan
voor het koelen van levensmiddelen gebruikt wordt, s.v.p. letten op
de hiervoor van kracht zijnde wettelijke bepalingen.
Voordat het apparaat voor de eerste keer in gebruik genomen
wordt
• Controleer het koelapparaat op transportschaden. Een beschadigd
apparaat in geen geval aansluiten! Wendt U in geval van schade tot
de leverancier.
Koelmiddelen
Het apparaat bevat in het koelvloeistofcircuit de koelvloeistof Isobutan
(R600a), een natuurlijk, zeer milieuvriendelijk gas, dat echter wel
brandbaar is.
• Bij het transport en het opstellen van het apparaat erop letten dat
geen onderdelen van het koelvloeistofcircuit beschadigd worden.
• Bij beschadiging van het koelvloeistofcircuit:
– open vuur en brandhaarden absoluut vermijden;
– het vertrek waar het apparaat staat goed ventileren.
Veiligheid van kinderen
• Verpakkingsdelen (bijv. folieën, piepschuim) kunnen voor kinderen
gevaarlijk zijn. Stikgevaar! Verpakkingsmateriaal van kinderen weghouden!
• Oude apparaten voor het weggooien onbruikbaar maken. Stekker uit
het stopcontact trekken, stroomkabel doorknippen, eventueel aanwezige snap– of grendelsloten verwijderen of kapotmaken. Daardoor
wordt voorkomen dat spelende kinderen in het apparaat opgeslotenraken (stikgevaar!) of in andere levensgevaarlijke situaties terecht komen.
43
• Kinderen kunnen gevaren die in het omgaan met huishoudelijke
apparaten schuilen vaak niet herkennen. Zorg daarom voor de nodige toezicht en laat kinderen niet met het apparaat spelen.
Bij dagelijks gebruik
• Containers met brandbare gassen of vloeistoffen kunnen lek raken
door de inwerking van koude. Explosiegevaar! Leg geen containers
met brandbare stoffen zoals bijv. spraybussen, aanstekers, navullingen van aanstekers etc. in het koelapparaat.
• Geen electrische apparaten (bijv. electrische ijsmachines, mixers etc.)
in het koelapparaat gebruiken.
• Voor het schoonmaken het apparaat altijd uitzetten en de stekker uit
het stopcontact trekken of de zekering in de woning uitschakelen
c.q. er uit draaien.
• De stekker altijd aan de stekker zelf uit het stopcontact trekken,
nooit aan het snoer.
Bij storing
• Als er een storing aan het apparaat optreedt eerst in de gebruiksaanwijzing kijken onder “Wat te doen als ...”. Als de daar gegeven aanwij-zingen niet verder helpen zelf niet verder aan het apparaat werken.
• Koelapparaten mogen alleen door geschoold personeel gerepareerd
worden. Door ondeskundige reparaties kunnen grote gevaren ontstaan. Wendt U zich bij reparaties tot Uw vakhandel of tot onze
klantendienst.
Weggooien
Informatie over de verpakking van het apparaat
Alle gebruikte grondstoffen zijn milieuvriendelijk! Ze kunnen zonder
gevaar weggegooid of in de vuilverbrandingsoven verbrand worden!
De grondstoffen: de kunststoffen kunnen ook opnieuw gebruikt worden en worden als volgt gekarakteriseerd:
>PE< voor polyethyleen, bijv. bij de buitenste verpakking en de zakken
binnen in.
>PS< voor schuimpolystyrol, bijv. bij de bekledingsdelen, in principe
FCKW-vrij.
De kartonnen delen zijn van oud papier gemaakt en kunnen ook weer
bij het oudpapier gedaan worden.
44
Weggooien van oude apparaten
Wegens milieuredenen dienen koelapparaten vakkundig ontmanteld te
worden. Dit geldt voor Uw huidige apparaat en - als het ook aan vervanging toe is - ook voor Uw nieuwe apparaat.
Waarschuwing! Apparaten die hun tijd gehad hebben onbruikbaar
maken voordat ze weggegooid worden. Stekker er afhalen, netsnoer
doorknippen, eventuele snap- of grendelsloten verwijderen of kapotmaken. Hierdoor wordt voorkomen dat spelende kinderen in het apparaat opgesloten worden (verstikkingsgevaar!) of in andere levensgevaarlijke situaties terechtkomen.
Aanwijzingen voor het weggooien:
• Het apparaat mag niet bij het huis- of grofvuil gezet worden.
• Het koelvloeistofcircuit, in het bijzonder de warmtewisselaar aan de
achterkant, mag niet beschadigd worden.
• Informatie over afhaaltijden of inzamelplaatsen zijn te verkrijgen bij
de plaatselijke reinigingsdienst of op het gemeentehuis.
Transportbescherming verwijderen
☞
☞
Het apparaat alsmede de onderdelen van het interieur zijn voor het
transport beschermd.
Plakband links en rechts aan de buitenkant van de deur er af trekken.
Eventuele plakbandresten kunnen met schoonmaak- of wasbenzine
verwijderd worden.
Alle plakband alsmede bekledingsdelen uit het interieur verwijderen.
Opstellen
Opstelplaats
Het apparaat in een goed geventileerde en droge ruimte neerzetten.
De omgevingstemperatuur heeft invloed op het stroomverbruik.
Het apparaat daarom
– niet aan directe straling van de zon blootstellen;
– niet bij radiatoren, naast een kachel of andere warmtebronnen
plaatsen;
– alleen op een plaats neerzetten waarvan de omgevingstemperatuur
overeenkomt met de klimaatcategorie waarvoor het apparaat is ontworpen.
45
De klimaatcategorieën staan op het merken type-aanduidingsplaatje
dat zich links aan de binnenkant van het apparaat bevindt.
De volgende tabel geeft aan welke omgevingstemperatuur bij welke
klimaatcategorie behoort:
Klimaatcategorie
voor een omgevingstemperatuur van
SN
+10 tot +32 °C
N
+16 tot +32 °C
ST
+18 tot +38 °C
T
+18 tot +43 °C
Als het onvermijdelijk is het apparaat naast een warmtebron te plaatsen, aan weerszijden minimaal de volgende afstanden aanhouden:
– tot electrische kachels 3 cm;
– tot olie- en kolenkachels 30 cm.
Als men zich niet aan deze afstanden kan houden, is een warmteisoltieplaat tussen kachel en koelapparaat aan te bevelen.
Als het koelapparaat naast een ander koelof diepvriesapparaat staat, is
een afstand van 5 cm aan weerszijden aan te bevelen, zodat zich geen
condens vormt aan de buitenkant van de apparaten.
Uw koeltoestel heeft lucht nodig
Het koelaggregaat behoeft geen onderhoud. Wat echter nooit mag
ontbreken is een goede ventilatie.
De luchttoevoer geschiedt onder de deur, door de ventilatiesleuf tussen toestel en vloer. De luchtafvoer vindt plaats via het bovenste ventilatierooster. Let u erop, dat deze openingen niet door sokkelpanelen
en dergelijke worden afgedekt.
A/B
Als de koelkast onder een doorlopend
105
200 cm2
werkblad ingebouwd wordt, moeten
aan de achterzijde van het werkblad
C
een ventilatie-opening van minstens
570
2
200 cm en een bij het werkblad pas550
send ventilatie-rooster (A/B) worden
93-103
aangebracht.
De snijvlakken van het werkbald (C)
lakken, om inwerking van vocht te
vermijden. De afstand tussen toestel
en wand moet minstens 30 mm bedraagen: vóór inzetten van het ventilatierooster kontroleren.
Extra leverbare accessoires: A ventilatierooster, bruin, B ventilatierooster, wit
AEG36
46
Bovenblad verwijderen
Na afnemen van het bovenblad kan de koelkast onder een doorlopend
werkblad worden ingebouwd.
Daarbij gaat u als volgt te werk:
☞
Kruiskopschroeven (F) rechts en links
uitdraaien.
☞
Bovenblad iets optillen, ca. 20 mm
naar achteren schuiven en naar boven
losnemen (G). Klembusjes (H) losschroeven en bewaren.
F
G
H
AEG56
Bevestiging aan een doorlopend werkblad
Bij onderbouw onder een doorlopend
werkblad wordt het toestel met een
bevestigingsschroef (A) onder het blad
bevestigd.
A
AEG96
47
Overzetten van het deurscharnier
☞
☞
De deurstuiter kan van rechts (stand waarin hij wordt afgeleverd) naar
links gewisseld worden als dat voor de opstelplaats nodig is.
Waarschuwing! Bij het wisselen van de deurstuiters mag het apparaat
niet op het lichtnet aangesloten zijn. Van te voren de stekker uit te
stopcontact halen.
Toestel schuin naar achteren kantelen.
Deurscharnierschroeven (K) uitdraaien
en deurscharnier (1) naar beneden uit
de scharnierbus nemen.
☞
Deur iets openen en naar beneden uitnemen.
☞
Bovenste scharnierstift (A) uitdraaien
en op de tegenoverliggende zijde weer
monteren.
☞
Deur in de bovenste scharnierstift (A)
zetten en deur sluiten.
☞
Scharnierstift van het deurscharnier
(1) in de linker scharnierbus van de
deur zetten en deurscharnier met de
schroeven (K) goed vastdraaien.
1
K
AEG97
A
AEG98
☞
48
Deurgreep op de tegenoverliggende
zijde monteren. Schroefgaten met
plugjes afsluiten.
12
Voor ingebruikname
☞ Het interieur van het apparaat en alle accessoires schoonmaken voor
het eerste gebruik (zie Hoofdstuk “Reiniging en Onderhoud”).
Electrische aansluiting
Voor de electrische aansluiting is een volgens de voorschriften geïnstalleerde beschermkontaktdoos vereist.
De kontaktdoos moet zodanig worden geïnstalleerd, dat de steker altijd
uit de kontaktdoos kan worden
getrokken.
130
Als het toestel onder een doorlopend
werkblad wordt ingebouwd, dient de
kontaktdoos volgens de voorschriften
te worden geïnstalleerd, bij voorkeur
300
zoals in afb. is aangegeven.
De electrische zekering dient minsten
10 Ampère te zijn. Indien het stopcontact bij een ingebouwd apparaat niet meer toegankelijk is, dient
een maatregel in de electrische installatie er voor te zorgen dat het
apparaat van de stroom kan worden afgesloten (bijv. zekering, beveiligingsschakelaar, aardlekschakelaar of dergelijke met een contactopeningsbreedte van minimaal 3 mm).
Voor ingebruikneming op het merk– en type–aanduidingsplaatje van
het apparaat controleren of de netspanning en stroomsoort overeenko-men met de waarden van het lichtnet op de plaats waar het apparaat komt te staan.
Bijv.: AC 220 ... 240 V 50 Hz of
220 ... 240 V~ 50 Hz
(d.w.z. 220 tot 240 Volt wisselstroom, 50 Hertz)
Het typebordje bevindt zich links aan de binnenkant van het apparaat.
AEG44
☞
49
Beschrijving van het apparaat
Voorkant apparaat
➆
➀
➁
➅
➇
➄
➀
➁
➂
➃
➄
➅
➆
➇
➂
➃
Boter-/kaasvakken met klep en eiervak
Deurvak met beugel (niet bij alle modellen)
Deurvak
Flessenvak
Groentelade
Planken
Temperatuurregelaar en lichtschakelaar
Typebordje
In gebruik nemen en temperatuurregeling
☞ U steekt de steker van de koelkast in
een kontaktdoos met randaarde. Als
u de koelkastdeur opent, wordt de
binnenverlichting ingeschakeld. De
draaiknop voor de temperatuurkeuze bevindt zich rechts in de koelruimte.
50
AEG62
Stand „0“ betekent: uit.
Draaien in de richting van „1“ (met de wijzers van de klok mee):
koelaggregaat aan, dit werkt dan automatisch.
Stand „1“ betekent:
hoogste binnentemperatuur,
warmste instelling.
Stand „6“ betekent:
laagste binnentemperatuur, koudste instelling.
Bij een lage omgevingstemperatur van ca. 16°C bevelen wij stand „1”
aan. Bij een omgevingstemperatuur van ca. 25°C stand „2”. Als u een
lagere temperatuur wenst stand „3” o „4”.
Belangrijk!
Hoge omgevingstemperatuur (bijv. op hete zomerdagen) en koude
instelling van de temperatuurregelaar (stand “5” tot “6”) kunnen er
voor zorgen dat de compressor continue werkt.
Reden: De compressor dient ononderbroken te lopen om bij een hogere omgevingstemperatuur de lage temperatuur van het apparaat te
kunnen handhaven. De koelruimte ontdooit dan niet meer – automatisch ontdooien van de koelruimte is alleen bij stilstaande compressor
mogelijk (zie hoofdstuk “Ontdooien”). Sterke rijpvorming aan de achterwand van de koelruimte is dan het gevolg.
Zet in dat geval de temperatuurregelaar op een warmere stand (stand
“3” tot “4”). Bij deze instelling wordt de compressor geregeld en begint
het ontdooien weer automatisch.
Interieur
Legvlakken/roosters
☞
☞
☞
Afhankelijk van model en uitrusting zijn legvlakken van glas, kunststof
of roosters meegeleverd.
Een legvlak zo mogelijk in de onderste geleiders boven de groente- en
fruitbak schuiven en ook blijven liggen.
De legvlakken kunnen in hoogte versteld worden:
Daartoe de legvlak zo ver naar voren trekken tot hij naar boven en
naar beneden bewogen kan worden en er uit gehaald kan worden.
Het plaatsen op een andere hoogte in omgekeerde volgorde uitvoeren.
51
Glazen VARIO-legvlak
☞
(niet bij alle modellen)
Het apparaat heeft twee halve legvlakken van glas.
Grote artikelen instellen:
De voorste helft van het VARIO-legvlak onder de achterste helft schuiven. Daardoor wordt ruimte gewonnen
om op de daaronder liggende plank
grote artikelen te plaatsen.
Variabele binnendeur
Naar gelang behoefte kunnen de deurvakken er naar uitgehaald worden en in andere opnames geplaatst worden.
Op de juiste wijze indelen
➀ boter, kaas
➁ eieren, tubes, konserven
➂ dranken
➃ kaas, fruit, groente
➄ vlees, vleeswaren, zuivelprodukten
➅ kant-en-klare gerechten,
deegwaren, konserven
➅
➅
➄
➄
➃
➀
➁
➁
➂
De bewaartijd is afhankelijk van de soort produkten, zie de aanwijzingen van de fabrikant.
Tip: Levensmiddel dienen altijd afgedekt of verpakt in de koelruimte
gezet te worden om uitdrogen en geur- of smaakoverdracht op andere
artikelen te voorkomen.
Voor het verpakken zijn geschikt:
– Vershoudzakken en -folien van polyethyleen;
– Plastic dozen met deksel;
– Speciale kappen van plastic met elastieken band;
– aluminiumfolie.
52
Ontdooien
De koelruimte wordt automatisch ontdooid
De achterwand van de koelruimte wordt met rijp bedekt als de compressor loopt en ontdooit weer als de compressor stilstaat.
Het dooiwater wordt automatisch verdampt.
Apparaat uitzetten
het uitzetten van de koeling de temperatuurregelaar op stand
☞ Voor
“0” draaien.
☞
☞
☞
☞
☞
Als het apparaat gedurende langere tijd niet gebruikt wordt:
Levensmiddelen uit koelruimte nemen.
Apparaat uitzetten, daartoe de temperatuurregelaar op stand “0”
draaien.
Stekker uit het stopcontact halen of zekering uitschakelen, er resp.
uithalen
Koelruimte grondig reinigen (zie hoofdstuk “Reiniging en
Onderhoud”).
Deur daarna open laten om geurvorming te voorkomen.
Reiniging en onderhoud
Om hygiënische redenen dient het apparaat aan de binnenkant met
toebehoren geregeld gereinigd te worden.
Waarschuwing!
• Het apparaat mag tijden het schoonmaken niet op het electriciteitsnet aangesloten zijn. Gevaar voor schokken! Zet voor het
schoonmaken het apparaat uit en trek de stekker uit het stopcontact of schakel c.q. draai de zekering er uit.
• Het apparaat nooit met stoomreinigingsapparaten schoonmaken. Er
kan vocht in de electrische onderdelen komen. Gevaar voor schokken! Hete damp kan kunstoffen onderdelen beschadigen.
• Het apparaat dient droog te zijn voordat het weer in gebruik genomen wordt.
53
☞
☞
☞
☞
☞
☞
Let op!
• Etherische oliën en organische oplosmiddelen kunnen kunststof
onderdelen aantasten, bijv.
- Sap van citroen– of sinaasappelschillen;
- boterzuur;
- Schoonmaakmiddelen die azijnzuren bevatten.
Dergelijke substanties niet in contact brengen met apparaatonderdelen.
• Geen schurende schoonmaakmiddelen gebruiken.
Koelartikelen er uit halen. Alles afgedekt op een koele plaats leggen.
Apparaat uitzetten en de stekker uit het stopcontact halen of de
zekering uitschakelen c.q. er uitdraaien.
Apparaat en interieur met een doek en lauwwarm water schoonmaken. Eventueel een beetje normaal afwasmiddel gebruiken.
Daarna met schoon water afnemen en droogmaken.
Stof op de condensor verhoogt het energieverbruik. Daarom eenmaal
per jaar de condensor aan de achterkant van het apparaat met een
zachte borstel of met de stofzuiger voorzichtig schoonmaken.
Het dooiwater-afvoergat aan de achterwand van de koelruimte controleren. Een
verstopt dooiwater afvoergat met behulp
van het groene stopje dat met het toestel is
meegeleverd de opening schoonmaken.
Als alles droog is, de levensmiddelen er
weer in doen en het apparaat weer in
bedrijf nemen.
Tips om energie te besparen
54
• Het apparaat niet in de buurt van kachels, verwarmingselementen
of andere warmtebronnen plaatsen. Bij een hoge omgevingstemperatuur werkt de compressor vaker en langer.
• Zorgen voor voldoende be- en ontluchting aan de onderkant van
het apparaat. Ventilatieopeningen nooit afdekken.
• Geen warme spijzen in het apparaat zetten. Warme spijzen eerst
laten afkoelen.
• Deur slechts zo lang open laten als nodig is.
• De temperatuur niet lager dan nodig instellen.
• Houd de warmte afgevende verdamper, het metalen rooster aan de
achterzijde van het toestel, schoon.
Wat te doen als ...
Hulp bij storingen
Onderdelen:
Kleine reparaties kunt u zelf uitvoeren. Onderdelen kunt u bij de afdeling klantenservice verkrijgen. Er is geen bijzondere handigheid vereist
om onderdelen zelf te verwangen, bijv.:
– boter- en kaasvak,
– eierrekjes,
– deurrekken,
– fruit- en groentebakken,
– roosters.
Het kan bij een storing om kleine defecten gaan die zelf aan de hand
van de volgende aanwijzingen opgelost kunnen worden. Voer zelf
geen verdere werkzaamheden uit als de volgende informatie in concrete gevallen niet verder helpen.
Waarschuwing! Reparaties aan het koelapparaat mogen alleen door
geschoold personeel uitgevoerd worden. Door ondeskundige reparaties
kunnen grote gevaren ontstaan voor de gebruiker. Wendt U bij reparatie tot Uw vakhandel of onze klantendienst.
Störung
Apparaat werkt niet.
Mogelijke oorzaken
Apparaat is niet aangezet.
Apparaat aanzetten.
Stekker zit niet in het
stopcontact of zit los.
Stekker in stopcontact steken.
Zekering controleren,
eventueel vernieuwen.
Storingen in het lichtnet
door Uw electrovakman
laten verhelpen.
Zekering is los of kapot.
Stopcontact is kapot.
Apparaat koelt te sterk.
Verhelpen
Temperatuur is te laag
ingesteld.
Temperatuurregelaar tijdelijk op een hogere stand
zetten.
55
Störung
Mogelijke oorzaken
Verhelpen
Zie hoofdstuk “Ingebruikname”.
Deur slechts zo lang open
laten als nodig is.
De levensmiddelen zijn te
warm.
Temperatuur is niet juist
ingesteld.
Deur heeft te lang opengestaan.
In de laatste 24 uur zijn
grotere hoeveelheden
warme levensmiddelen
opgeslagen.
Het apparaat staat naast
een warmtebron.
Binnenverlichting werkt
niet.
Lamp is kapot.
Sterke rijpvorming in het
apparaat, eventueel ook
aan de deurafdichting.
Deurafdichting is lek
(eventueel na het verwisselen van de deuraanslag).
Ongewone geluiden.
Apparaat staat niet recht.
Apparaat komt tegen de
muur of tegen andere
voorwerpen aan.
Een onderdeel, bijv. een leiding, aan de achterkant van
het apparaat komt tegen
een ander onderdeel
van het apparaat aan of
tegen de muur.
Na het wijzigen van de
Dit is normaal, het betreft
temperatuurinstelling start
geen storing.
de compressor niet direct.
Temperatuurregelaar op
een koudere stand zetten.
Zie hoofdstuk “Opstelplaats”.
Zie hoofdstuk “Lamp verwisselen”.
Op de ondichte plaatsen
de deurafdichting voorzichtig met een Föhn® verwarmen (niet heter dan ca.
50 °C).
Tegelijkertijd de verwarmde deurafdichting met de
hand zo in vorm trekken
dat hij weer helemaal sluit.
Instelvoetjes bijstellen.
Apparaat iets wegtrekken.
Dit onderdeel voorzichtig
wegbuigen.
De compressor start na
enige tijd automatisch.
Water op de bodem van de Ontdooiwaterafvoer is ver- Zie hoofdstuk “Reiniging
koelruimte of op de planstopt.
en Onderhoud”.
ken.
56
Lamp verwisselen
☞
☞
☞
☞
☞
☞
☞
Waarschuwing! Gevaar voor electrische schok! Voor het verwisselen
van de lamp het apparaat uitzetten en de stekker uit het stopcontact
trekken of de zekering uitschakelen c.q. eruit draaien.
Lampgegevens: 220-240 V, max. 15 W
Om het apparaat uit te zetten de temperatuurregelaar op stand “O”
draaien.
Stekken uit het stopcontact trekken.
Voor het verwisselen van de lamp de
schroef die de afdekking van het
lampje bevestigt, eruit draaien.
Op de afdekking van het lampje drukken en deze achteruit laten glijden.
Defecte lamp verwisselen.
De afdekking weer monteren en de
bevestigingsschroef aandraaien.
De koelkast aanzetten.
AEG65
Klantenservice
Als bij een storing geen oplossing in deze gebruiksaanwijzing gevonden
kan worden, gelieve men zich tot de handelaar of tot onze klantenservice te wenden. Adressen en telefoonnummers staan in bijgevoegde
boekje "Garantievoorwaarden/Klantendienst".
Een gerichte onderdeelvoorbereiding kan onnodige moeite en kosten
besparen. Vermeld daarom de volgende gegevens van het apparaat:
• Naam model
• Productnummer (PNC)
• Productienummer (S-No.)
Deze gegevens staan op het merk- en type-aanduidingsplaatje aan de
binnenkant van het apparaat. Aanbevolen wordt deze gegevens hier in
te vullen om ze snel bij de hand te hebben.
Aanwijzing: Voor het ten onrechte contact opnemen met de klantendienst tijdens de garantieperiode worden kosten berekend.
57
Geluiden tijdens de werking
De volgende geluiden zijn karakteristiek voor koelapparaten:
Elke keer als de compressor in- of uitgeschakeld wordt,
• Klikken
hoort u een klik
• Zoemen
Zodra de compressor functioneert, hoort u gezoem.
• Gebubbel/ Wanneer het koelmiddel door smalle leidingen stroomt,
gegorgel hoort u een gebubbel of gegorgel.
Ook na het uitschakelen van de compressor is dit geluid
nog korte tijd te horen.
Doel, Normen, Richtlijnen
Het koelapparaat is voor huishoudelijk gebruik bestemd en is met
inachtneming van de voor deze apparaten geldende normen gemaakt.
Bij de fabricage zijn speciaal die maatregelen genomen die vereist zijn
volgens het Duitse Gerätesicherheitsgesetz (GSG), het Duitse
Unfallverhütungsvorschrift für Kälteanlagen (VBG 20) en de bepalingen
van het Verband Deutscher Elektrotechniker (VDE).
De koudecirculatie is op dichtheid getest.
Dit apparaat voldoet aan de volgende EG-richtlijnen:
– 73/23/EWG van 19.2.1973 - Laagspanningsrichtlijn
– 89/336/EWG van 3.5.1989
(met inbegrip van Wijzigingsrichtlijn 92/31/EWG) - EMV-richtlijn
58
Vaktermen
• Koelmiddel
Vloeistoffen die gebruikt kunnen worden voor koudeproductie, worden koelmiddelen genoemd. Deze
stoffen hebben verhoudingsgewijs een laag kookpunt, zo laag dat de warmte van de aanwezige
levensmiddelen in het koelapparaat, het koelmiddel
tot koken ofwel tot verdampen kan brengen.
• Koelmidde
kringloop
Gesloten kringloopsysteem waarin het koelmiddel
zich bevindt. De koelmiddelkringloop bestaat hoofdzakelijk uit verdamper, compressor, condensor en leidingen.
• Verdamper
In de verdamper verdampt het koelmiddel. Net als
alle vloeistof, heeft het koelmiddel warmte nodig om
te kunnen verdampen. Deze warmte wordt onttrokken aan de binnenruimte van het koelapparaat, de
ruimte koelt daardoor af. Hiertoe is de verdamper in
de binnenruimte geplaatst of gelijk achter de binnenwand aangebracht en daardoor niet zichtbaar.
• Compressor
De compressor ziet eruit als een tonnetje. Hij wordt
aangedreven door een ingebouwde elektromotor en
is achter, aan de onderkant van het apparaat
geplaatst. De compressor zorgt ervoor dat het gasvormige koelmiddel aan de verdamper onttrokken
wordt en vervolgens verdicht en naar de condensor
geleid wordt.
• Condensor
De condensor heeft meestal de vorm van een rooster.
In de condensor wordt het koelmiddel dat door de
comressor verdicht is, gecondenseerd. Hierbij komt
warmte vrij die door de oppervlakte van de condensor aan de omgevingslucht afgegeven wordt. De
condensor is daarom aan de buitenkant, meestal aan
de achterkant van het apparaat, aangebracht.
59
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
02-0200
2222 629-96
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
