Aeg-Electrolux A75228GA User Manual

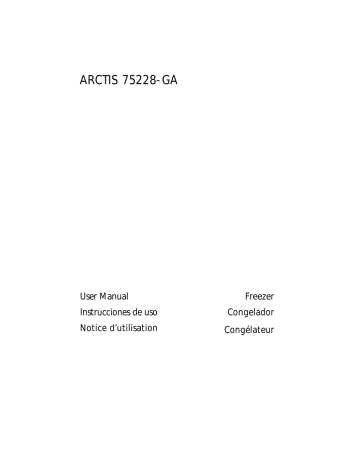

ARCTIS 75228-GA
User Manual
Freezer
Instrucciones de uso
Congelador
Notice d’utilisation
Congélateur
Dear customer,
Before placing your new refrigerator/freezer into operation please read
these operating instructions carefully. They contain important information
for safe use, for installation and for care of the appliance.
Please keep these operating instructions for future reference. Pass them on
to possible new owners of the appliance.
These operating instructions are for use with several technically comparable models with varying accessories. Please observe the notes which apply
to your model.
Notes which are important for your safety or for the proper functioning of
the appliance are stressed with a warning triangle and/or with signal words
(Warning!, Caution!, Attention!). Please observe the following carefully.
Supplementary information regarding operation and practical applications
of the appliance appear after this symbol.
Tips and notes concerning economical and environmentally sound use of
the appliance are marked with the cloverleaf.
The operating instructions contain instructions for the correction of possible malfunctions by the user in the section "What to do if ...". If these
instructions should not be sufficient, our customer service department is
always available to you.
2
Contents
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Appliance Packaging Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Disposal of old Appliances . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Remove transport safeguard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Installation Location . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Electrical Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Prior to Initial Start–Up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Operating and indicator panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Starting up -setting the temperature . . . . . . . . . . . . . . . . . . . . . . .10
Freezing and storing frozen food . . . . . . . . . . . . . . . . . . . . . . . . . .11
Preparation of Ice Cubes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Storage goods symbols/ Freezing Calendar . . . . . . . . . . . . . . . . . . .13
Defrosting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Switching off the appliance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Cleaning and Care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Energy Saving Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
What to do if . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Correcting Malfunctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Regulations, Standards, Guidelines . . . . . . . . . . . . . . . . . . . . . . . . .16
3
Safety
The safety aspects of our refrigerators/freezers comply with accepted technical standards and the German Appliance Safety Law. Nevertheless, we
consider it our obligation to make you aware of the following safety information:
Intended use
• The refrigerator is intended for use in the home. It is suitable for the cooling, freezing and storing of frozen food, as well as for making ice. If the
appliance is used for purposes other than those intended or used incorrectly, no liability can be accepted by the manufacturer for any damage
that may be caused.
• Alterations or changes to the freezer are not permitted for reasons of
safety.
• If you use the refrigerator in a commercial application or forpurposes
other than the cooling, freezing or frozen storage of foods,please observe all valid legal regulations for your application.
Prior to initial start–up
• Check the refrigerator for transport damage. Under no circumstance
should a damaged appliance be plugged in! In the event of damage, please
contact the vendor.
Refrigerant
The refrigerant isobutane (R600a) is contained within the refrigerant circuit
of the appliance, a natural gas with a high level of environmental compatibility, which is nevertheless flammable.
• During transportation and installation of the appliance, be certain that
none of the components of the refrigerant circuit become damaged.
• If the refrigerant circuit should become damaged:
– avoid open flames and sources of ignition;
– thoroughly ventilate the room in which the appliance is situated.
Safety of children
• Packaging (e.g. wraps, polystyrene) can be dangerous for children. There is
a risk of suffocation! Keep packaging material away from children!
• Please make old appliances unusable prior to disposal. Pull out the mains
plug, cut off the mains cable, break or remove spring or boltcatches, if fitted. By doing this you ensure that children cannot lock themselves in the
4
fridge when playing (there is risk of suffocation!)or get themselves into
other dangerous situations.
• This appliance is not intended for use by persons (including children) with
reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the
appliance.
Daily Operation
• Containers with flammable gases or liquids can leak at low temperatures.
There is a risk of an explosion! Do not store any containers with flammable materials such as, for example, spray cans, fire extinguisher refill cartridges etc in the refrigerator/freezer.
• Bottles and cans must not be placed in the freezer compartment. They can
burst when the contents freeze, high carbonate content drinks can even
explode! Never store lemonade, juices, beer, wine, sparkling wine etc. in
the freezer compartment. Exception: high alcohol content spirits can be
stored in the freezer compartment.
• Do not put ice creams or ice cubes in the mouth immediately after removal from the freezer compartment. Very cold ice can freeze to the lips or
tongue and cause injury.
• Do not touch frozen food with wet hands. Your hands could freeze to the
food.
• Do not operate any electrical appliances in the refrigerator/freezer (e.g.
electric ice cream makers, mixers etc.).
• Before cleaning the appliance, always switch off the appliance and unplug
it, or pull the house fuse or switch off the circuit breaker.
• When unplugging always pull the plug from the mains socket, do not pull
on the cable.
In case of malfunction
• If the a malfunction occurs on the appliance, please look first in the "What
to do if ..." section of these instructions. If the information given there
does not help, please do not perform any further repairs yourself.
• Refrigerators/freezers may only be repaired by qualified service engineers.
Improper repairs can give rise to significant hazards. If your appliance
needs repairing, please contact your specialist dealer or our Customer Service.
5
Disposal
Appliance Packaging Information
All materials are environmentally sound! They can be dumped or burned at
an incinerating plant without danger!
About the materials: The plastics can be recycled and are identified as follows:
>PE< for polyethylene, e.g. the outer covering and the bags in the interior.
>PS< for polystyrene foam, e.g. the pads, which are all free of chlorofluorocarbon.
The carton parts are made from recycled paper and should be disposed of
at a waste-paper recycling collection location.
Disposal of old Appliances
For environmental reasons, refrigeration appliances must be disposed of
properly. This applies to your old appliance, and - at the end of its service
life - for your new appliance as well.
Warning! Before disposing of old appliances make them inoperable. Remove plug from mains, sever the power cable, remove or destroy any snap or
latch closures. This eliminates the danger that playing children lock themselves into the appliance (danger of suffocation!) or place themselves into
other life-endangering situations.
Disposal:
• The appliance may not be disposed of with domestic waste or bulky refuse.
• The refrigerant circuit, especially the heat exchanger at the back of the
appliance, may not be damaged.
• The symbol
on the product or on its packaging indicates that this
product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical
and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the
environment and human health, which could otherwise be caused by
inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local city
office, your household waste disposal service or the shop where you purchased the product.
Remove transport safeguard
The appliance and the interior fittings are protected for transport.
• Pull off the adhesive tape on the left and right side of the door.
• Remove all adhesive tape and packing pieces from the interior of the
appliance.
6
Installation
Installation Location
The appliance should be set up in a well ventilated, dry room.
Energy use is affected by the ambient temperature. The appliance should
therefore
– not be exposed to direct sunlight;
– not be installed next to radiators, cookers or other sources of heat;
– only be installed at a location whose ambient temperature corresponds to
the climate classification, for which the appliance is designed.
The climate classification can be found on the serial plate, which is located
at the left on the inside of the appliance.
The following table shows which ambient temperature is correct for each
climate classification: each climate classification:
Climate classification
for an ambient temperature of
SN
+10 bis +32 °C
N
+16 bis +32 °C
ST
+16 bis +38 °C
T
+16 bis +43 °C
If installation next to a source of heat is unavoidable, the following minimum clearances must be maintained at the sides of the appliance:
– for electric cookers 3 cm;
– for oil and coal fired ranges 30 cm.
If these clearances cannot be maintained a heat insulating pad is required
between the cooker and the refrigeration appliance.
If the refrigeration appliance is installed next to another refrigerator or freezer a clearance of 5 cm at the sides is required, in order to prevent the formation of condensation on the outside of the appliance.
"Installation directly under a hob is not allowed. The temperatures of the
hob, which in part are quite high, may damage the appliance.
If a hob is installed near the appliance, the corresponding installation and
safety instructions must be adhered to. Considering the numerous installation conditions which are possible, there is no way of providing detailed
information here.
It is necessary to avoid overheating of the refrigerator by maintaining adequate distances from heat sources and by the use of a suitable thermal insulation plate. Proper ventilation of the appliance must also be ensured."
7
Electrical connection
Before initial start-up, refer to the appliance rating plate to ascertain if supply voltage and current values correspond with those of the mains at the
installation location.
e.g.:
AC
230 ... 240 V
50 Hz or
230 ... 240 V~ 50 Hz
(i.e. 230 to 240 volts alternating current, 50 Hertz)
The rating plate is inside the appliance on the left.
A correctly installed, earthed socket is required for the electrical supply. The
supply must have a fuse rating of at least 10 Amps.
If the socket is not accessible once the appliance is built in, the electrical
installation must include suitable means of isolating the appliance from the
mains (e.g. fuse, cut-out, current trip or similar with a minimum contact
separation of 3 mm).
Attention: The mains connection cable may only be replaced by a skilled
electrician. Please contact your dealer or our customer service department
for repairs.
Prior to Initial Start–Up
• Please clean the appliance interior and all accessories prior to initial startup (see section: “Cleaning and Care”).
8
Operating and indicator panel
A
A.
B.
C.
D.
E.
F.
G.
H.
I.
B
C
D
E
F
G
H
I
Mains pilot indicator (green)
Freezer button ON/OFF
Temperature setting button (+)
Temperature display
Temperature setting button (-)
FROSTMATIC function "on" indicator (yellow)
FROSTMATIC button
Alarm reset light
Alarm reset button
Temperature setting buttons
•
•
The temperature is adjusted using the „C“ and „E“ buttons. These buttons are
connected to the temperature display.
The temperature display is switched over from the display of the ACTUAL
temperature (Temperature display is illuminated) to the display of the DESIRED temperature (Temperature display flashes) by pressing one of the two
buttons, „C“ or „E“.
Each time one of the two buttons is pressed again the DESIRED temperature is adjusted by 1 °C. The DESIRED temperature must be reached within 24
hours.
If neither button is pressed, the temperature display automatically switches
back after a short period (approx. 5 sec.) to the display of the ACTUAL temperature.
DESIRED temperature means:
The temperature that has been selected for inside the freezer. The DESIRED
temperature is indicated by flashing numbers.
9
ACTUAL temperature means:
The temperature display indicates the current temperature inside the freezer.
The ACTUAL temperature is indicated with illuminated numbers.
Temperature display
•
•
The temperature display can indicate several pieces of information.
During normal operation, the temperature currently present in the freezer
(ACTUAL temperature) is displayed.
When the temperature is being adjusted a flashing display indicates the
freezer temperature currently set (DESIRED temperature).
Starting Up - Setting the Temperature
1.
2.
3.
4.
5.
Plug the mains plug into the mains socket.
If the display is OFF, press ON/OFF button. The green mains pilot indicator
illuminates. The alarm light flashes and the buzzer sounds.
Press the “I” button to stop the buzzer, the light still flashes since the temperatur is reached.
Press either the „C“ or „E“ button. The temperature display switches over and
the DESIRED temperature currently set flashes on the temperature display.
Set the required temperature by pressing the „C“ or „E“ buttons (see section
"Temperature setting buttons"). The temperature display will immediately
show the changed setting. Each time the button is pressed the temperature is adjusted by 1 °C.
From a food safety point of view -18 °C should be considered sufficiently
cold for storing food in the freezer.
Ice pack
There are two ice packs in one drawer of the freezer.
In the event of a power failure or malfunction, the ice pack will lengthen
the amount of time it takes for the frozen food to become too warm by
several hours. The ice pack can only fulfil this task optimally if it is placed in
the uppermost drawer, at the front, above the frozen food. You can use the
ice pack for cooling cold bags.
FROSTMATIC
1.
10
The FROSTMATIC function accelerates the freezing of fresh food and, at the
same time, protects foodstuffs already stored from undesirable warming.
The FROSTMATIC function is switched on by pressing the FROSTMATIC button. The yellow light illuminates.
If the FROSTMATIC function is not ended manually, the appliance electro-
2.
nics switch off the FROSTMATIC function after 52 hours. The yellow light
goes out.
The FROSTMATIC function can be ended manually at any time by pressing
the FROSTMATIC button again. The yellow light goes out.
Alarm reset button
In the event of an abnormal temperature rise inside the freezer (e.g. power
cut) warning light (H) will start to flash and a buzzer will sound.
After the temperature has returned to normal, the warning light (H) will
continue to flash, although the buzzer has stopped.
When the alarm button is pressed, the warmest temperature reached in the
compartment flashes on the indicator.(max. 5 seconds).
To stop the buzzer push the button “I”.
Switching the Appliance off
1.
2.
3.
4.
To switch off, hold down the ON/OFF button for approx. 3 seconds. This will
result in a countdown from "3" to "1" taking place in the temperature
display. On reaching "1" the fridge will switch off. The temperature display
will go off.
Note:
The appliance cannot be switched on or off if unplugged, or if there is no
power being supplied to it. Following connection to the mains power supply, the appliance returns to the same operating state as before the interruption of main power.
If the appliance is not going to be used for an extended period:
Switch off the appliance, holding down the ON/OFF button until the display
goes off (see above).
Remove the mains plug or switch off or turn out the circuit breaker or fuse.
Defrost the freezer compartment and clean the appliance thoroughly (see
section: “Cleaning and Maintenance”).
Finally, leave the doors open so as to avoid a build up of odours.
Freezing and storing frozen food
You can use your freezer for freezing fresh food yourself.
Important!
• The temperature in the freezer compartment must be –18 °C or colder
before freezing food.
• Please observe the freezing capacity given on the rating plate. The freezing capacity is the maximum quantity of fresh food that can be frozen
within a period of 24 hours. If you wish to freeze food several days in a
11
1.
2.
3.
row, please observe a maximum capacity of only 2/3 to 3/4 of that on the
rating plate. The quality of the food is best preserved when it is frozen
right through to the core as quickly as possible.
• Allow warm food to cool down before freezing. The warmth will cause
increased ice formation and increase the power consumption.
• Please note the maximum storage times specified by the manufacturer.
• Thawed foods which have not been processed further (cooked into meals)
may not under any circumstances be frozen a second time.
• Containers with flammable gases or liquids can leak at low temperatures.
There is a risk of an explosion! Do not store any containers with flammable materials such as, for example, spray cans, fire extinguisher refill cartridges etc in the refrigerator/freezer.
• Bottles and cans must not be placed in the freezer. They can burst when
the contents freeze, high carbonate content drinks can even explode!
Never store lemonade, juices, beer, wine, sparkling wine etc. in the freezer. Exception: high alcohol content spirits can be stored in the freezer.
• All foods must be packed air tight prior to freezing, so that they do not
dry out or lose their flavour, and so that no flavour contamination of
other frozen goods occurs.
Caution! Do not touch frozen food
with wet hands. Your hands could
10 kg
freeze to the food.
10 kg
Place the packed food in the drawers.
Place food to be frozen as show in
the figure. Unfrozen food must not
touch items already frozen, otherwise the frozen food could begin to
defrost.
Press the fast freeze button 24 hours
before introducing fresh food for
freezing of fresh food. The yellow
light comes on.
Place frozen foods in the drawers sorted by type, as far as possible.
Preparation of Ice Cubes
1.
2.
12
Fill the ice cube tray 3/4 full with cold water, place it in the freezer compartment and leave to freeze.
To loosen the frozen cubes, either bend the ice cube tray or hold it under
running water for a few seconds.
Important! Never try to free an ice tray that is frozen to the freezer compartment using pointed or sharp edged objects. Use the ice scraper supplied.
Storage Goods Symbols/Freezing Calendar
• The symbols on the drawers show
different types of frozen goods.
• The numbers indicate storage times
in months for the appropriate
types of frozen goods.
Whether the upper or lower value of the indicated storage time is valid
depends on the quality of the foods and pre-treating before freezing. The
lower value applies to foods with high fat content.
Defrosting
Freezer
The inner walls of the freezer are automatically defrosted.
Switching off the appliance
1.
2.
3.
4.
5.
If the appliance is not going to be used for an extended period:
Remove all deep-frozen packages as well as ice trays.
Switch off the appliance by holding down the ON/OFF button.
Remove the mains plug or switch off or turn out the circuit breaker or fuse.
Defrost freezer compartment and clean thoroughly (see section: “Cleaning
and Care”).
Leave the door open to avoid the build up of odours.
Cleaning and Care
For hygienic reasons the appliance interior, including interior accessories,
should be cleaned regularly.
Warning!
• The appliance may not be connected to the mains during cleaning. Danger
of electrical shock! Before cleaning switch the appliance offand rem ve the
plug from the mains, or switch off or turn out the circuit breaker or fuse.
• Never clean the appliance with a steam cleaner. Moisture could accumulate in electrical components, danger of electrical shock! Hot vapours can
13
lead to the damage of plastic parts.
• The appliance must be dry before it is placed back into service.
Attention!
1.
2..
3.
4.
• Ethereal oils and organic solvents can attack plastic parts, e.g.
– lemon juice or the juice from orange peals;
– butyric acid;
– cleansers which contain acetic acid.
Do not allow such substances to come into contact with appliance parts.
• Do not use any abrasive cleansers.
Remove frozen food and the food from the refrigerator. Wrap frozen food
in several layers of newspaper. Store it in a cool place, well covered.
Switch the appliance off and remove the plug from the mains, or switch off
or turn out the circuit breaker or fuse.
Clean the appliance and the interior accessories with a cloth and lukewarm
water. Commercially available dish washing detergents may also be used.
After cleaning wipe with fresh water and rub dry.
Accumulation of dust at the condenser increases energy consumption. For
this reason carefully clean the condenser at the back of the appliance once
a year with a soft brush or a vacuum cleaner.
Energy Saving Tips
• Do not install the appliance near cookers, radiators or other sources of
warmth. High ambient temperatures cause longer, more frequent operation of the compressor.
• Ensure sufficient air circulation and exhaust at the appliance base and at
the back wall of the appliance. Never cover air vent openings.
• Do not place warm foods into the appliance. Allow warm foods to cool
first.
• Only leave door open as long as necessary.
• Do not set temperature any colder than necessary.
• Put frozen food in the fridge to defrost. The cold in the frozen food will
then be used to cool the fridge.
• Keep the heat emitting condenser, the metall grille on the rear wall of
your appliance, always clean.
14
What to do if ...
Correcting Malfunctions
A malfunction may be caused by only a minor fault that you can rectify
yourself using the following instructions. Do not perform any other work on
the appliance if the following information does not provide assistance in
your specific case.
Warning! Repairs to refrigerators/freezers may only be performed by qualified service engineers. Improper repairs can give rise to significant hazards
for the user. If your appliance needs repairing, please contact your specialist dealer or our Customer Service.
Malfunction
Possible Cause
Remedy
Appliance is not switched on Switch on the appliance.
Appliance does not work, no
pilot light is illuminated.
Mains plug is not plugged in
Insert mains plug.
or is loose.
Check fuse, replace if necesFuse has blown or is defective.
sary.
Mains malfunctions are to be
Socket is defective.
corrected by an electrician.
Green light does not light up,
yellow light lights up when
Green light faulty.
fast freeze fuction is activated, appliance is on.
Please inform your customer
service
Yellow light does not light up,
when fast freeze fuction is
Yellow light faulty.
activated, appliance is on.
Please inform your customer
service
Turn the temperature regulator to a warmer setting temporarily.
Temperature is not properly Please look in the "Initial Start
adjusted.
Up" section.
Open the door only as long as
Door was open for an extennecessary. Press the fast freeThe freezer temperature is not
ded period.
ze switch
sufficient, red light lights up,
temperature signal sounds
A large quantity of warm
food was placed in the
Press the fast freeze switch
appliance within the last 24
hours.
Appliance cools too much.
Temperature is set too cold.
15
Malfunction
Possible Cause
Remedy
The appliance is near a heat
source.
Please look in the "Installation
location" section.
The freezer temperature is not
Switch on the fast freeze
sufficient, red light lights up,
switch, keep the freezer clotemperature signal sounds
Disturbance on the appliance
sed, inform your customer
service
Carefully warm the leaking
sections of the door seal with
Door seal is not air tight (pos- a hair dryer (not hotter than
Heavy build up of frost, possisibly after changing over the approx. 50 °C). At the same
bly also on the door seal.
time shape the warmed door
hinges).
seal by hand such that it sits
correctly.
Appliance is not level.
Unusual noises.
The appliance is touching the
wall or other objects.
A component, e.g. a pipe, on
the rear of the appliance is
touching another part of the
appliance or the wall.
The compressor does not start
This is normal, no error has
immediately after changing
occurred.
the temperature setting.
Readjust the feet.
Move the appliance slightly.
If necessary, carefully bend
the component out of the
way.
The compressor starts after a
period of time.
Regulations, Standards, Guidelines
This appliance was designed for household use and was manufactured in
accordance with the appropriate standards. The necessary measures in
accordance with appliance safety legislation regulations (GSG), accident
prevention regulations for refrigeration appliances (VBG 20) and the regulations of the German Society of Electrical Engineers (VDE) were observed in
the manufacture of this appliance.
The refrigerant circuit has been checked for leaks.
This appliance is in accordance with the following EU guidelines:
– 73/23/EWG dated 19 February 1973 - low voltage guidelines.
– 89/336/EWG dated 3 May 1989
(including guideline change notice 92/31/EWG) - EMV guideline
16
Queridos clientes,
Antes de poner en servicio vuestro nuevo aparato refrigerador, os rogamos
que leáis detenidamente estas instrucciones de uso. Contienen información
importante para una utilización segura, para la instalación y para el cuidado del aparato.
Guardad siempre las instrucciones de uso para consultarlas cada vez que lo
consideréis conveniente en el futuro. Entregad este manual al eventual
futuro propietario del aparato.
Advertencia: Este manual vale para modelos técnicos parecidos, que se
distinguen sólo en los accesorios. Prestad atención a las referencias que
atañen a vuestro aparato.
Con el triángulo de aviso y/o mediante señales con palabras (¡Advertencia!,
¡Precaución!, ¡Atención!), se resaltan algunas advertencias muy importantes
para vuestra seguridad o para la funcionalidad de vuestro aparato. Es terminantemente necesario ajustarse a cuanto sigue.
Después de este signo hay informaciones muy importantes acerca del control y las utilizaciones prácticas del aparato.
Con la flor se indican consejos y advertencias importantes acerca de una utilización económica y tolerable para el medio ambiente.
Si se presentaran eventuales inconvenientes, en las instrucciones de uso
encontraréis unas advertencias acerca de reparaciones que podéis efectuar
por cuenta vuestra; ver epígrafe “Qué hacer si...”. Si dichas advertencias no
bastaran, nuestro Servicio Técnico está siempre a completa disposición vuestra.
17
Indice
Seguridad. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Eliminación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Información sobre el embalaje del aparato . . . . . . . . . . . . . . . . . . . . . .21
Desguace de los aparatos viejos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Quitar el seguro para el transporte . . . . . . . . . . . . . . . . . . . . . . . . .21
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Lugar de instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
Conexión eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Antes de la puesta en servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Panel de mandos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Puesta en ejercicio- Regulacion de la temperatura . . . . . . . . . . . . . . .25
Teclas de regulacion de la temperatura . . . . . . . . . . . . . . . . . . . . . . . . .26
Apagado del aparato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
Congelación y sobrecongelación . . . . . . . . . . . . . . . . . . . . . . . . . . . .27
Calendario de productos congelados . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Cubitos de hielo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Descongelación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Apagado del aparato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28
Limpieza y cuidados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29
Consejos para ahorrar energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Qué hacer si... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Remedio en caso de inconvenientes . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Disposiciones, Normas, Directivas . . . . . . . . . . . . . . . . . . . . . . . . . .31
18
Seguridad
La seguridad de nuestros aparatos cumple los reglamentos técnicos aprobados y la ley de seguridad de los aparatos. No obstante esto, consideramos
oportuno facilitar vuestra familiaridad con las siguientes advertencias:
Utilización conforme a la finalidad prevista
• El aparato frigorífico es apto para una utilización doméstica. Es apto para
enfriar, congelar y sobrecongelar productos alimentarios y para preparar
helados. Es apto para congelar y conservar productos alimentarios y helados.
• Por motivos de seguridad no se permite en ningún caso aportar modificaciones o transformaciones al aparato.
• Si se desea utilizar el aparato frigorífico en ámbito empresarial o para finalidades que no sean la refrigeración o congelación de productos alimentarios, se ruega ajustarse a las disposiciones de ley vigentes para vuestro
sector.
Antes de la primera puesta en servicio
• Verificar que el aparato no presente eventuales daños debidos al transporte. ¡No conectar a la red, en ningún caso, un aparato estropeado! Si
presenta daños dirigirse al proveedor.
Sustancia refrigerante
El aparato contiene, en el circuito refrigerante, un gas natural denominado
Isobutano (R600a), altamente tolerado por el medio ambiente, pero que de
todas maneras es inflamable.
• Durante el transporte y la instalación del aparato se debe prestar atención
en no estropear ningún elemento del circuito refrigerante.
• En caso de daños al circuito refrigerante:
– evitar terminantemente las llamas libres y las fuentes de ignición;
– proporcionar a una buena ventilación en el sitio donde se encuentra el
aparato.
Seguridad de los niños
• Los elementos del embalaje (por ej. hojas de plástico, poliestireno) pueden
ser peligrosos para los niños. ¡Peligro de sofocación! ¡Mantener el material de embalaje fuera del alcance de los niños!
• Los aparatos que no se van a utilizar más, antes de desguazarlos, se deben
poner inutilizables. Desenchufar la clavija, cortar el cable de red, sacar o
destruir los eventuales cierres de bloqueo. De esta manera se evita que
19
niños puedan quedar encerrados en el aparato mientras juegan (¡Peligro
de sofocación!) y se evita que puedan encontrarse en otras situaciones
peligrosas para su vida.
• Este aparato no está pensado para ser utilizado por personas (incluidos los
niños) con capacidades físicas, sensoriales o mentales reducidas, o que no
tengan experiencia y conocimiento, a menos que una persona responsable de su seguridad les supervise o les ofrezca instrucción en el uso del
aparato. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.!
En el servicio diario
• Los contenedores de gases inflamables o de líquidos, por efecto del frío
pueden perder su estanqueidad. ¡Peligro de explosiones! No guardar nunca contenedores con sustancias inflamables, como por ejemplo aerosoles,
encendedores y cartuchos de abastecimiento, etc. en el frigorífico.
• Las botellas y las latas no se deben poner nunca en el congelador. Podrían
explotar tan pronto se congela su contenido, mientras que los líquidos
que contienen anhídrido carbónico (bebidas con gas) ¡pueden llegar a
estallar! No poner nunca en el congelador limonada, zumos de fruta, cerveza, vino, cava, etc. Hacen excepción: las bebidas superalcohólicas que se
pueden poner en el congelador.
• No tragarse los helados ni los cubitos de hielo recién sacados del congelador. El helado o el hielo muy fríos se pueden congelar en contacto con
la lengua o los labios provocando heridas.
• No tocar los productos congelados con las manos mojadas. Las manos se
podrían congelar sobre el producto.
• No utilizar nunca pequeños electrodomésticos (por ej. máquinas eléctricas
para hacer helados, batidoras, etc.) dentro del frigorífico.
• Antes de efectuar las operaciones de limpieza es necesario apagar el aparato, desenchufar la clavija de la toma de red, o quitar el fusible.
• Desenchufar la clavija de la toma de red agarrándola siempre por el cuerpo de la clavija y nunca tirando del cable.
En caso de inconvenientes
• Si en el aparato se produjera un inconveniente se ruega leer las instrucciones bajo el epígrafe “Qué hacer si...”. Si dichas instrucciones no bastaran hay que abstenerse de efectuar ulteriores operaciones de reparación.
• Los aparatos frigoríficos deben ser reparados exclusivamente por personal
especializado. Las reparaciones incorrectas pueden acarrear notables riesgos. En caso de necesitar una reparación, se ruega dirigirse al propio proveedor o a un centro de asistencia autorizado.
20
Eliminación
Información sobre el embalaje del aparato
Todos los materiales de producción utilizados ¡son tolerados por el medio
ambiente! Se pueden tirar tranquilamente a la basura o pueden ser incinerados en las plantas para basuras urbanas. En cuanto a los materiales de producción: Los materiales sintéticos también se pueden reciclar y vienen marcados como sigue:
>PE< para el polietileno, por ej. en el envoltorio exterior y en las bolsas
internas.
>PS< para el poliestireno expandido, por ej. en los elementos embutidos, en
general exento de propulsores.
Las piezas de cartón están realizadas con papel reciclado y es preciso echarlas a los contenedores destinados a la recogida del papel.
Desguace de aparatos viejos
Para proteger el medio ambiente es necesario desguazar los aparatos viejos
de una manera adecuada. Esto vale también para vuestro aparato que haya
terminado de prestar su servicio.
¡Atención! Los aparatos que ya no sirven más, antes de desguazarlos se
deben poner inutilizables. Desenchufar la clavija, cortar el cable de red, sacar
o destruir los eventuales cierres de bloqueo. De est manera se evita que
niños puedan quedar encerrados en el aparato mientras juegan (¡Peligro de
sofocación!) y se evita que puedan encontrarse en otras situaciones peligrosas para su vida.
Advertencias acerca del desguace :
• El aparato no debe ser tirado a la basura sino que debe ser entregado a
organizaciones autorizadas para su eliminación.
• El circuito refrigerante, en particular el intercambiador de calor situado en
la parte inferior del aparato, no se debe estropear.
• El símbolo
en el producto o en su embalaje indica que este producto no se puede tratar como desperdicios normales del hogar. Este producto se debe entregar al punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurarse de que este producto se deseche correctamente, usted ayudará a evitar posibles consecuencias negativas para
el ambiente y la salud pública, lo cual podría ocurrir si este producto no
se manipula de forma adecuada. Para obtener información más detallada
sobre el reciclaje de este producto, póngase en contacto con la administración de su ciudad, con su servicio de desechos del hogar o con la tienda donde compró el producto.
Quitar el seguro para el transporte
El aparato y los accesorios internos están protegidos para el transporte.
• Quitar las cintas adhesivas situadas en los lados de la puerta
• Quitar todas las cintas adhesivas y los elementos de bloqueo de dentro del
aparato.
21
Instalación
Lugar de instalación
Es preciso colocar el aparato en un sitio bien ventilado y seco.
La temperatura ambiente influye mucho sobre el consumo de corriente. Por
tanto el aparato no debería:
– quedar expuesto directamente a los rayos del sol;
– ser puesto al lado de elementos caloríficos, de un horno o de otras fuentes de calor similares;
– mientras que debería ser colocado en un sitio en que la temperatura
ambiente se corresponda con la clase climática para la cual ha sido construido.
La clase climática viene indicada en la placa de características, situada dentro de la cámara frigorífica a mano izquierda.
La siguiente tabla indica qué temperaturas ambiente están asociadas con las
clases climáticas:
Clase climática
para temperaturas ambiente
SN
desde +10 hasta +32 °C
N
desde +16 hasta +32 °C
ST
desde +16 hasta +38 °C
T
desde +16 hasta +43 °C
Si fuese inevitable instalar el aparato al lado de una fuente de calor, es necesario mantener las siguientes distancias mínimas:
– de los hornos eléctricos 3 cm;
– de las estufas de queroseno y leña 30 cm.
Si no fuese posible mantener dichas distancias mínimas, es necesario poner
una plancha protectora contra el calor entre el horno y el frigorífico.
"No se permite el montaje directo debajo de una placa de cocción. Las temperaturas, en parte elevadas, de la placa de cocción pueden perjudicar el
aparato. Si cerca del aparato se instala una placa de cocción, deben respetarse las correspondientes prescripciones de montaje y de seguridad. Dadas
las múltiples condiciones de instalación posibles, aquí es imposible proporcionar información detallada al respecto. Es necesario evitar que el frigorífico se caliente, manteniendo una distancia oportuna respecto a las fuentes
de calor y utilizando una adecuada plancha de aislamiento térmico. Debe
garantizarse así mismo una ventilación correcta del aparato."
22
Conexión eléctrica
Para efectuar la conexión eléctrica es necesario utilizar una toma de corriente con contacto de protección, instalada conforme a las prescripciones
vigentes. El fusible eléctrico debe ser por lo menos de 10 Amperios. Si una
vez instalado el aparato no fuese posible acceder a la toma (para eventualmente desenchufar el aparato), es necesario tomar las medidas adecuadas
para garantizar la desconexión del aparato de la red eléctrica (por ej. fusible, interruptor LS, interruptor de protección contra sobrecorrientes o dispositivos parecidos, que tengan una apertura entre los contactos de por lo
menos 3mm).
• Antes de poner en servicio el aparato hay que comprobar que la tensión
y la frecuencia del aparato, indicados en su placa de características, se correspondan con los de la red eléctrica general de alimentación:
por. ejemplo.
AC 230 ... 240 V 50 Hz o bien
230 ... 240 V~ 50 Hz
(por tanto de 230 a 240 Voltios en corriente alterna, 50 Hertz).
La placa de características se encuentra dentro de la cámara frigorífica, a
mano izquierda.
Antes de la primera puesta en servicio
• Limpiar el interior del aparato y todos los accesorios antes de poner en servicio el frigorífico (ver capítulo “Limpieza y cuidados”).
23
Panel de mandos
A
ABCDEFGHI-
B
C
D
E
F
G
H
I
Indicador ENCENDIDO/APAGADO
Tecla ENCENDIDO/APAGADO del compartimento congelador
Tecla para la regulación de la temperatura (temperatura más alta)
Indicador de la temperatura del congelador
Tecla para la regulación de la temperatura (más fría)
Indicador Frostmatic
Tecla de la función Frostmatic
Indicador de alarma
Tecla de desactivación de la alarma
Teclas de regulación de la temperatura
•
•
•
La regulación de la temperatura se produce con las teclas „+" (TEMPERATURA MÁS ALTA) y „-" (TEMPERATURA MÁS BAJA).
Las teclas están conectadas al indicador de la temperatura.
Pulsando una de las dos teclas „+" (TEMPERATURA MÁS ALTA) o „-" (TEMPERATURA MÁS BAJA), la pantalla de la temperatura cambia de la temperatura REAL (la pantalla de la temperatura está encendida) a la temperatura
DESEADA (la pantalla de la temperatura parpadea).
Cada vez que se pulsa una de las dos teclas se modifica la temperatura
DESEADA 1 ºC. La temperatura DESEADA se alcanza en 24 horas.
Si no se pulsa ninguna tecla, la pantalla de la temperatura se pone automáticamente en la temperatura REAL después de unos 5 segundos.
Temperatura DESEADA significa:
la temperatura fijada en el interior del compartimento frigorífico. La temperatura DESEADA se muestra con cifras parpadeantes.
Temperatura REAL significa:
la pantalla de la temperatura muestra la temperatura efectivamente presente en ese momento en el compartimento frigorífico. La temperatura
REAL se muestra con cifras que permanecen encendidas.
24
Pantalla de la temperatura
•
•
La pantalla de la temperatura puede mostrar varias informaciones.
Durante el funcionamiento normal se muestra la temperatura que está presente en ese momento en el compartimento frigorífico (temperatura REAL).
Durante la regulación de la temperatura, la temperatura fijada en ese
momento en el compartimento frigorífico (temperatura DESEADA) se muestra en la pantalla con cifras parpadeantes.
Puesta en ejercicio - Regulación de la temperatura
1.
2.
3.
4.
5.
Introducir el enchufe de red en la toma.
Pulsar la tecla ENCENDIDO / APAGADO. Se ilumina el indicador verde de
control. El indicador de alarma (H) continua parpadeando, hasta que se
alcanza la temperatura interior fijada. Se activa la señal acústica.
Pulsar la tecla „+" (C) o „-" (E). La pantalla de la temperatura cambia y muestra, parpadeando, la temperatura DESEADA que está fijada en ese momento.
Regule la temperatura deseada pulsando la tecla „+" (C) y „-" (E) (ver el párrafo "Teclas de regulación de la temperatura"). La pantalla de la temperatura muestra inmediatamente la nueva opción fijada. Cada vez que se pulsan las teclas se varía la temperatura 1 ºC.
Según las ciencias de la alimentación, se aconseja que el compartimento
congelador esté a -18 ºC como temperatura de conservación.
El indicador de alarma se apaga cuando se alcanza la temperatura fijada.
Pulsar la tecla desactivación de alarma para desconectar la señal acústica.
Masa eutéctica
El aparato puede dotarse en su interior de una o más masas eutécticas.
En caso de interrupción de la corriente o de mal funcionamiento del aparato, la masa eutéctica aumentará algunas horas la conservación de los alimentos congelados. Para disfrutar de la mejor manera de la masa eutéctica,
ésta última debe ponerse en el cajón superior. La masa eutéctica puede usarse también como elemento refrigerante para las bolsas térmicas.
FROSTMATIC
1.
La función FROSTMATIC se utiliza para un rápido congelamiento de alimentos frescos y protege al mismo tiempo los alimentos ya congelados contra
un aumento no deseado de la temperatura.
Pulsando la tecla FROSTMATIC se conecta la función FROSTMATIC y se
enciende el indicador amarillo.
25
2.
Si la función FROSTMATIC no se anula manualmente, los componentes electrónicos del aparato la desconectan después de unas 24 horas. Se apaga el
indicador amarillo.
Pulsando de nuevo la tecla FROSTMATIC se puede anular manualmente la
función FROSTMATIC en cualquier momento. Se apaga el indicador amarillo.
Tecla de desactivación de la alarma
Si se produce un aumento anómalo de la temperatura del compartimento
congelador (por ejemplo, por falta de energía eléctrica) éste se indica con el
parpadeo del indicador (O) y con una señal acústica.
Al restablecerse las condiciones normales, la señal acústica se apaga mientras continua parpadeando el indicador de alarma.
Pulsando la tecla de alarma aparece en el indicador durante algunos segundos la temperatura más alta que se ha alcanzado en el compartimento.
Apagado del aparato
1.
2.
3.
4.
26
Para apagar el frigorífico basta mantener apretada la tecla ENCENDIDO /
APAGADO durante unos 5 segundos. En la pantalla de la temperatura se
muestra el llamado „Count down" (cuenta atrás) de "3" a "1". Una vez alcanzada la posición "1" el compartimento frigorífico se desconecta y se apaga
la pantalla de la temperatura.
Advertencia:
Si el enchufe está desconectado o falta la alimentación de corriente, no se
pueden modificar las opciones del aparato. Después de haberlo conectado a
la red, el aparato se pone otra vez en el estado de funcionamiento en que
se encontraba antes de la interrupción de corriente.
Si el aparato permanece encendido durante un largo periodo de tiempo, se
deberán seguir los siguientes pasos:
Apagar el aparato manteniendo apretada la tecla ENCENDIDO / APAGADO
hasta que se apague la pantalla (ver encima).
Extraer el enchufe de la red o desconectar el fusible.
Efectuar el desescarche del compartimento del congelador y limpiar cuidadosamente el aparato (ver el párrafo "Limpieza y mantenimiento").
Finalmente, dejar abierta la puerta para evitar que se formen malos olores
en el interior del aparato.
Congelación y sobrecongelación
1.
Vuestro congelador es apto tanto para conservar sobrecongelados como
para congelar alimentos frescos.
Atención
• La temperatura en la sección congelador debe ser de -18°C o inferior,
antes de poner dentro los alimentos a congelar.
• Para la congelación hay que ajustarse a las cantidades indicadas en la placa de características. La cantidad para la congelación es la cantidad máxima de alimentos frescos que es posible congelar en 24 horas. Queriendo
congelar alimentos frescos por más días consecutivos, reducir la cantidad
indicada en la placa a 2/3 ó 3/4.
• Dejar enfriar eventuales alimentos calientes antes de congelarlos. El calor
lleva a una fuerte formación de escarcha y conlleva un alto consumo de
energía.
• Respetar las fechas de caducidad indicadas en los paquetes por el productor de los sobrecongelados.
• Los alimentos, una vez descongelados, no se pueden congelar de nuevo
previa cocción.
• Los contenedores de gases inflamables o de líquidos, por efecto del frío
pueden perder su estanqueidad. ¡Peligro de explosión! No guardar nunca
contenedores con sustancias inflamables, como por ejemplo aerosoles,
encendedores y cartuchos de abastecimiento, etc. en el frigorífico.
• Las botellas y las latas no se deben poner nunca en el congelador. Pueden
explotar tan pronto se congela su contenido, mientras que los líquidos
que tienen anhídrido carbónico (bebidas con gas) ¡pueden llegar a estallar! No poner nunca en el congelador limonada, zumos de fruta, cerveza,
vino, cava, etc. Hacen excepción: las bebidas superalcohólicas que se pueden poner en el congelador.
• Envolver herméticamente los alimentos antes de congelarlos, para evitar
que se sequen, pierdan el aroma o que los sabores se mezclen con los de
los otros alimentos congelados.
Atención! No tocar nunca los pro10 kg
ductos congelados con las manos
10 kg
mojadas. La piel podría pegarse al
producto.
Poner los alimentos empaquetados
en los cajones. Poner los alimentos
frescos a congelar en el cajón superior. Los alimentos no congelados no
deben entrar en contacto con los ya
congelados, de los contrario los productos congelados podrían descongelarse en algunos puntos.
27
2.
3.
Si se desea una congelación rápida
de los alimentos o si se desea utilizar
la cantidad conecta la función FROSTMATIC.
Poner los productos congelados a ser
posible separados en los cajones.
Calendario de productos congelados
• Los símbolos en las cubetas indican los diferentes tipos de productos congelados.
• Las cifras indican el tiempo de conservación en meses para cada tipo de
producto congelado.
La validez del valor máximo o mínimo esta-blecido del tiempo de conservación de los productos congelados depende de la calidad y de la preparación
de ellos antes de ser congelados. El valor mínimo corresponde a víveres con
un elevado porcentaje de grasa.
Cubitos de hielo
1.
2.
Llenar hasta los 3/4 la bandeja del hielo con agua fría y ponerla en el cajón
congelador.
Para sacar los cubitos listos basta torcer la bandeja o ponerla por poco tiempo debajo de un chorro de agua corriente
¡Atención! Se recomienda no utilizar utensilios puntiagudos ni con cantos
para desprender la bandeja que eventualmente se haya quedado pegada.
Utilizar la paleta para rascar la escarcha incluida en el suministro.
Descongelación
La descongelación de la sección congelador se produce automáticamente.
Apagado del aparato
1.
2.
3.
4.
5.
28
Si fuese necesario apagar el aparato por un largo plazo:
Vaciar las secciones del congelador.
Apagar el aparato.
Desenchufar la clavija de la toma de corriente o desconectar la válvula de
seguridad.
Limpiarla (ver párrafo “Limpieza y cuidados”).
Dejar abiertas las puertas para evitar que se formen olores desagradables.
Limpieza y cuidados
1.
2.
3.
4.
5.
Por motivos de higiene se debería limpiar siempre y con regularidad el interior del aparato, incluidos los accesorios.
¡Advertencia!
• Durante la limpieza, el aparato debe estar desenchufado de la red eléctrica. ¡Peligro de electrocución! Antes de efectuar las operaciones de limpieza es necesario apagar el aparato, desenchufar la clavija de la toma de
red, o quitar el fusible.
• No limpiar nunca el aparato utilizando hidrolimpiadoras a vapor. La humedad podría penetrar en los elementos eléctricos, ¡Peligro de electrocución!
El vapor hirviente puede dañar las partes en material sintético.
• El aparato debe estar completamente seco antes de ponerlo de nuevo en
servicio.
¡Atención!
• Aceites esenciales y sustancias solventes orgánicas pueden atacar los elementos en material sintético, por ej.
– zumo de limón o cortezas de naranja;
– mantequilla ácida;
– sustancias detergentes que contengan ácido acético.
Evitar el contacto entre los elementos del aparato y dichas sustancias.
• No utilizar nunca sustancias detergentes abrasivas.
Quitar los alimentos. Envolver los sobrecongelados con varias hojas de diario. Guardar dichos alimentos en un sitio fresco.
Apagar el aparato y desenchufar la clavija de la toma de red o bien desconectar o desenroscar el fusible.
Limpiar el aparato y los accesorios internos con un paño suave empapado
de agua caliente. Eventualmente añadir un poco de detergente para lavar
platos.
Aclarar y secar frotando.
Los depósitos de polvo en el condensador, situado en la parte trasera del
aparato, reducen notablemente la potencia de enfriamiento por lo que
aumentan el consumo energético. Es necesario pues limpiarlo esmeradamente, una vez al año, con un cepillo o una aspiradora.
Una vez que todo está bien seco se puede poner de nuevo en servicio el aparato.
29
Consejos para ahorrar energía
• No instalar el aparato cerca de hornos, elementos calentadores ni otras
fuentes de calor. Con temperaturas ambiente elevadas, el compresor se
pone en marcha más a menudo y por más tiempo.
• Garantizar una ventilación suficiente en entrada y en salida. No tapar
nunca las ranuras de ventilación.
• No poner nunca alimentos calientes dentro del aparato; primero dejar que
se enfríen.
• Abrir la puerta sólo por el tiempo necesario.
• No seleccionar una temperatura más fría que lo necesario.
• Poner los alimentos a descongelar en la sección frigorífico. El frío generado por la descongelación contribuye en enfriar la sección frigorífico.
• Mantener constantemente limpio el condensador situado en la parte trasera del aparato.
Qué hacer si...
Remedios en caso de inconvenientes
Probablemente se trata de un avería leve que podéis eliminar por cuenta
vuestra, siguiendo estas instrucciones, sin tener que dirigiros al servicio técnico. No tenéis que efectuar ninguna otra operación si las aquí presentadas
no bastan para solucionar el caso indicado.
¡Advertencia! Las reparaciones del frigorífico han de ser efectuadas exclusivamente por personal especialista. Las reparaciones no adecuadas pueden
entrañar graves riesgos para el usuario. Si fuese necesario efectuar una
reparación, dirigiros exclusivamente a vuestro revendedor autorizado o a
nuestro servicio de asistencia al cliente.
Inconveniente
Causas posibles
Remedio
El aparato no está encendido Encender el aparato
La clavija no está enchufada o
está floja
El interruptor general está
disparado o está estropeado
Enchufar la clavija en la toma
de corriente
Comprobar el interruptor
El aparato no funciona
eventualmente cambiarlo
Defectos de la red eléctrica
La toma de corriente está
deben ser reparados por un
estropeada
electricista autorizado
El aparato genera demasiado La temperatura está regulada Poner el mando sobre una
frío
en un valor demasiado frío
posición más caliente
30
Inconveniente
Causas posibles
La temperatura no está regulada correctamente
La puerta ha quedado abierta
por demasiado tiempo
Alimentos demasiado calienEn el arco de las 24 horas se
tes
han puesto grandes cantidades de alimentos
El aparato está instalador al
lado de una fuente de calor
La junta de la contrapuerta
Gran formación de escarcha no es más hermética (evenen el aparato o en la junta de tualmente después de haber
la contrapuerta
efectuado la reversibilidad de
la puerta)
El aparato no está a nivel
Ruido insólito
Remedio
Ver párrafo “Puesta en servicio”
Abrir la puerta sólo lo estrictamente necesario
Poner el termostato sobre una
posición más fría
Ver párrafo “Instalación”
Calentar con cautela los puntos no
herméticos de la junta utilizando
un secador para el cabello ( no
superar los 50°C) poniendo de nuevo en forma la junta, tirando de
ella, de manera que se apoye perfectamente
Actuar sobre las patas regulables
El aparato está en contacto
con la pared o con otros
Alejar ligeramente el aparato
objetos
Un componente instalado en
la parte trasera del aparato, Eventualmente doblarlo con
por ej. un tubo, toca otro
cuidado
componente o la pared
Después de haber modificado
Al cabo de un cierto tiempo el
la regulación de la tempera- Esto es normal, no se trata de
compresor se pone automátitura el compresor no se pone un inconveniente
camente en marcha
en marcha enseguida
Disposiciones, Normas, Directivas
El aparato ha sido proyectado para la utilización doméstica y ha sido fabricado según las normas vigentes para esta clase de aparato. Para su producción han sido así mismo tomadas medidas especiales conforme a la ley
de seguridad de los aparatos (GSG), las prescripciones de prevención de accidentes para equipos de refrigeración (VBG 20) y las disposiciones de la cooperativa eléctrica alemana (VDE). Se ha comprobado la estanqueidad del circuito refrigerante.
Este aparato cumple las siguientes Directivas CEE:
– 73/23/CEE del 19.2.1973 - Directiva de baja tensión
– 89/336/CEE del 3.5.1989
(incluidas las sucesivas enmiendas de 92/31/CEE) – Directiva EMW.
31
Chère cliente, cher client
Nous vous remercions d'avoir choisi un de nos produits.
Tout au long de son utilisation, vous ferez l'expérience d'une combinaison parfaite
entre design fonctionnel et technologie d'avant-garde.
Sa fabrication est basée sur les standards les plus élevés de l'excellence. Votre appareil a été ainsi conçu pour vous fournir les meilleures performances tout en respectant les aspects environnementaux et d'économie d'énergie.
Nous vous conseillons de lire attentivement cette notice d'utilisation et de la conserver à proximité pour une utilisation optimale.
Pensez également à la transmettre au prochain utilisateur.
Nous vous souhaitons beaucoup de plaisir avec votre appareil A.E.G. Electrolux.
Les symboles suivants sont utilisés dans cette notice d’utilisation
Informations importantes concernant votre sécurité personnelle et consignes pour éviter tout endommagement de l'appareil
Informations générales et conseils
Information environnementale
32
Lors de sa fabrication, cet appareil a été construit selon des normes,
directives et/ou décrets pour une utilisation sur le territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect
de l’environnement, vous devez d’abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil.
Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa
position d’utilisation muni de ses cales de transport (selon modèle).
Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corporel,
tenez les matériaux d’emballage hors de la portée des enfants.
Pour éviter tout risque (mobilier, immobilier, corporel,…), l’installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service
et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.
Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un
usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.
Débranchez votre appareil avant toute opération de nettoyage manuel. N’utilisez que des produits du commerce non corrosifs ou non inflammables. Toute
projection d’eau ou de vapeur est proscrite pour écarter le risque d’électrocution.
Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant de procéder au changement de l’ampoule (ou du néon, etc.) pour éviter de s’électrocuter.
Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil.
Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel,
mettez hors d’usage ce qui pourrait présenter un danger : coupez le câble
d’alimentation au ras de l’appareil. Informez-vous auprès des services de votre
commune des endroits autorisés pour la mise au rebut de l’appareil.
Respectez la chaîne de froid dès l’acquisition d’un aliment jusqu’à sa consommation pour exclure le risque d’intoxication alimentaire.
Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.
33
Sommaire
Avertissements importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
Avant la mise en service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Bandeau de commande du compartiment congélateur . . . . . . . . . . . . . . .39
Touches de réglage de la témperature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39
Mise en service - Réglage de la témperature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Touches de désactivation alarme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Mettre l’appareil hors service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Compartiment congélateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
Conservation des produits surgelés et congelés du commerce . . . . . . . . . . . . . . . . . . . .42
Fabrication des glaçons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
Démoulage des glaçons . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
Calendrier de congélation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
Accumulateur de froid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
Entretien et nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
Dégivrage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44
Nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
En cas d’absence prolongée ou de non utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
En cas d’anomalie de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
En cas d’arrêt de fonctionnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
Retrait de la protection pour le transport . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
Emplacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
34
Avertissements importants
Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui
Utilisation
• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que
les enfants n’y touchent pas et ne l’utilisent pas comme un jouet.
• A la réception de l’appareil, déballez-le ou faites-le déballer immédiatement. Vérifez son aspect général. Faites les éventuelles réserves par écrit sur
le bon de livraison dont vous garderez un exemplaire.
• Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas
à des fins commerciales ou industrielles ou pour d’autres buts que celui pour
lequel il a été conçu.
• Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet
appareil. Cela représenterait un danger pour vous.
• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur
sortie de l’appareil ; la température très basse à laquelle ils se trouvent peut
provoquer des brûlures.
• Les réfrigérateurs et / ou congélateurs ménagers sont destinés uniquement
à la conservation et/ou congélation des aliments.
• Si la température ambiante est inférieure ou égale à 12°C, les performances du compartiment congélateur ne seront plus assurées. Ceci est aussi
valable lorsque l’interrupteur de température ambiante est basculé (si votre
appareil en est équipé).
• Un produit décongelé ne doit jamais être recongelé.
• Suivez les indications du fabricant pour la conservation et/ou congélation
des aliments.
• Dans tous les appareils de réfrigération et congélation certaines surfaces
peuvent se couvrir de givre. Suivant le modèle, ce givre peut être éliminé
automatiquement (dégivrage automatique) ou bien manuellement.
• N’essayez jamais d’enlever le givre avec un objet métallique, vous risqueriez d’endommager irrémédiablement l’évaporateur rendant du même coup
l’appareil inutilisable. N’employez pour cela qu’une spatule en plastique.
• Ne décollez pas les bacs à glaçons avec un couteau ou tout autre objet
tranchant.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment basse température, elles pourraient éclater.
• Débranchez toujours la prise de courant avant de procéder au nettoyage
intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage (pour les modèles qui en sont équipés).
35
• Ne faites pas fonctionner d’appareils électriques (par exemple : sorbetières électriques, mélangeurs,...) à l’intérieur de l’appareil.
Stockage des denrées dans les réfrigérateurs et
règles d’hygiène
La consommation croissante de plats préparés et d’autres aliments fragiles,
sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maîtrise de la température de transport et de stockage
de ces produits.
A la maison, le bon usage du réfrigérateur et le respect de règles rigoureuses contribuent de façon significative et efficace à l’amélioration de la conservation des aliments.
Conservation des aliments/Maîtrise des températures
• Stockez les aliments selon leur nature dans la zone appropriée:
Zone tempérée: Boissons œufs, beurre, sauces industrielles et préparées,
fromages à pâtes cuite, fruits et légumes frais.
Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages
frais.
Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparé,
salades composées, préparations et pâtisseries à base d’œufs ou de crème,
pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait
cru, légumes prêts à l’empli vendus sous sachet plastique et plus géneéralement,tout produits frais dont la date limite de consommation (DLC) est
associée à une temperature de conservation inférieure ou égale à +4°C.
L’observation des conseils suivantes est de nature à éviter la contamination
croisée et à pévenir une mauvaise conservation des aliments.
• Emaller systématiquement les produits pour éviter que les denrées ne se
contaminent mutuellement.
• Se laver les mains avant de toucher les aliments et plusieurs fois pendant
la préparation du repas si celle-ci implique des maniplations successives
de produits différents, et après, bien sûr, au moment de passer à table
comme les règles d’hygiène l’imposent.
• Ne pas réutiliser des utensiles ayant déjà servi (cuillère en bois, planche à
dècouper sans les avoir bien nettoyés au préalable).
• Attendre le refroidissement complet des préparations avant de les stocker
(ex : soupe).
• Limiter le nombre d’ouvertures de la porte et, en tout état de cause, ne
pas laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur.
• Disposer les aliments de telle sorte que l’air puisse circuler librement tout
autour.
36
Il convient de vérifier régulièrement que la température, notamment celle
de la zone la plus froide, est correcte et le cas chéant, d’ajuster le thermostat en conséquence comme indiqué (page “UTILISATION”).
La mesure de la tempérautre dans un zone (sur une clayette, par exemple)
peut se faire au moyen d’un thermomètre placé, dès le départ, dans un récipient rempli d’eau (verre). Pour avoir une représentation fidèle de la réalité,
lisez la température sans manipulation des commandes ni ouvertre de porte.
Respect des règles d’hygiène
• Nettoyez fréquemment l’intérieur du réfrigérateur en utilisant un produit
d’entretien doux sans effet oxydant sur les parties métalliques, puis rincer
avec de l’eau additionnèe de jus de citron, de vinaigre blanc ou avec tout
produit désinfectant adapté au réfrigérateur.
• Retirez les suremballages du commerce avant de placer les aliments dans
le réfrigérateur (par exemple suremballages des packs de yaourts).
• Couvrez les aliments.
• Consultez la notice d’utilisation de l’appareil en toutes circonstances et en
particulier pour les conseils d’entretien.
Installation
• Assurez-vous, après avoir installé l’appareil, que celui-ci ne repose pas sur
le câble d’alimentation.
Important: en cas de dommage du câble d’alimentation, il ne doit être
renplacé que par un professionnel qualifié.
• L’appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l’air circule librement tout autour de l’appareil.
Une ventilation insuffisante entraînerait un mauvais fonctionnement et
des dommages sur l’appareil.
• Suivez les instructions données pour l’installation.
• Après la livraison, attendez 2 heures avant de brancher l’appareil pour que
le circuit frigorifique soit stabilisé.
• Cet appareil est lourd. Faites attention lors de son déplacement.
Veuillez lire attentivement ces remarques avant d’installer et d’utiliser
votre appareil. Nous vous remercions de votre attention.
Protection de l’environnement
Tous les matériaux marqués par le symbole
, >PE< (polyéthylène),
>PS< (mousse de polystyrène) sont recyclables. Déposez-les dans une
déchetterie prévue à cet effet (renseignez-vous auprès des services de
votre commune) pour qu’ils puissent être récupérés et recyclés.
• Le symbole
sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être
remis au point de ramassage concerné, se chargeant du recyclage du
37
matériel électrique et électronique. En vous assurant que ce produit
est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui,
sinon, seraient le résultat d’un traitement inapproprié des déchets de
ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre
région, votre service d’élimination des déchets ménagers ou le
magasin où vous avez acheté le produit.
• Le système frigorifique et l’isolation de votre appareil ne contiennent
pas de C.F.C. contribuant ainsi à préserver l’environnement.
• Les C.F.C. sont remplacés par des hydrocarbures.
Le circuit réfrigérant de cet appareil contient de l’isobutane (R 600 A):
les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçues une formation spécifique pour le R 600 A.
Ce gaz est néanmoins inflammable:
1.Ne faites pas fonctionner d’appareils électriques (par exemple: sorbetières électriques, mélangeurs ou de sèche cheveux pour accélérer le
dégivrage,...) à l’intérieur de votre appareil.
2.Pendant le transport et l’installation de votre appareil, assurez-vous
qu’aucune partie du circuit n’est endommagée. Si tel est le cas:
• Evitez les flammes vives (briquet) et tout autre allumage (étincelles).
• Aérez la pièce où se trouve l’appareil.
• Si vous vous débarrassez de votre appareil, veillez à ne pas détériorer
les circuits frigorifiques.
• Cet appareil est muni de fermetures magnétiques. S’il remplace un appareil équipé d’une fermeture mécanique, nous vous conseillons de rendre
celle-ci inutilisable avant de vous en débarrasser, ceci afin d’éviter aux
enfants de s’enfermer dans l’appareil et de mettre ainsi leur vie en danger. Veillez également à couper le câble d’alimentation électrique au ras
de l’appareil. Renseignez-vous auprès des services de votre commune pour
la reprise de l’appareil.
En cas d’anomalie de fonctionnement, reportez-vous à la rubrique “EN CAS
D’ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une
intervention s’avère nécessaire, le vendeur de votre appareil est le premier
habilité à intervenir. A défaut (déménagement, fermeture du magasin où
vous avez effectué l’achat...), consultez l’Assistance Consommateurs qui vous
communiquera alors l’adresse d’un service après vente.
En cas d’intervention sur votre appareil, exigez du service après vente les
pièces de rechange certifiées Constructeur
38
Veuillez lire attentivement ces remarques avant d’installer et d’utiliser
votre appareil. Nous vous remercions de votre attention.
Avant la mise en service
Votre appareil étant destiné au stockage des aliments, prenez la précaution
de nettoyer l’intérieur avec de l’eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation.
Rincez et séchez soigneusement.
Attendez 2 heures avant de brancher votre appareil et de procéder au réglage du thermostat.
Bandeau de commande du compartiment
congélateur
A
A.
B.
C.
D.
E.
F.
G.
H.
I.
B
C
D
E
F
G
H
I
Voyant de contrôle de la tension réseau (vert)
Touche MARCHE/ARRET du congélateur
Touche de réglage de la température (pour températures plus chaudes)
Indication de température du congélateur
Touche de réglage de la température (pour températures plus froides)
Indication d'activation de la fonction FROSTMATIC (jaune)
Touche FROSTMATIC
Témoin d'alarme
Touche de désactivation alarme
Touches de réglage de la température
•
•
Le réglage de la température se fait à l’aide des touches «C» et «E« .
Les touches sont en relation avec l’indicateur de température.
Lorsqu’on appuie sur une des deux touches «C» (PLUS CHAUD) ou «E» (PLUS
FROID), l’indicateur de température passe de l’affichage de la température
REELLE (l'indication de température s'allume) à l’affichage de la température de CONSIGNE (l'indication de température clignote).
A chaque pression supplémentaire sur une des deux touches, la température de CONSIGNE est modifiée de 1 °C. La température CONSIGNE doit être
atteinte dans les 24 heures.
39
•
Si on n’actionne aucune touche, l’indicateur de température affiche à nouveau la température REELLE après un bref délai (env. 5 s).
Température de CONSIGNE signifie:
La température qui doit régner dans le compartiment congélateur. La
température de CONSIGNE est indiquée par des chiffres clignotants.
Température REELLE signifie:
L'affichage de température indique la température qui est momentanément
réellement présente dans le compartiment congélateur. La température
REELLE est indiquée par des chiffres lumineux.
Indication de température
•
•
L’indicateur de température peut afficher plusieurs informations.
En fonctionnement normal, il affiche la température régnant momentanément dans l’appareil (température REELLE).
Pendant le réglage de température, la température momentanément réglée
pour le compartiment congélateur est affichée avec clignotement (température de CONSIGNE).
Mise en service - Réglage de la température
1.
2.
3.
4.
5.
6.
40
Insérer la fiche dans la prise de courant.
Actionner la touche MARCHE/ARRET. Le voyant verte s’allume. La témoin
d’alarme (H) se met à clignoter puisque la température demandée n’a pas
été atteinte. Le signal sonore se déclenche.
Appuyez sur la touche (I), le signal coustique s’éteint.
Appuyez sur une des touches «C» ou «E» . L’indicateur de température change d’affichage et indique par un clignotement la température de CONSIGNE
momentanément réglée.
Régler la température désirée en enfonçant les touches «C» (PLUS CHAUD)
et «E» (PLUS FROID) (voir section "Touches de réglage de la température").
L'affichage de la température indique immédiatement le réglage modifié. A
chaque actionnement de la touche, la température est modifiée de 1 °C.
D'un point de vue diététique, une température de -18 °C pour le compartiment congélateur est à considérer comme une température de stockage
suffisamment froide.
La témoin d’alarme (H) s’éteint quand la température demandée est atteinte. Appuyer sur la touche d’alarme (I) pour arrêter l’alarme acoustique.
Frostmatic
1.
2.
Cette fonction FROSTMATIC accélère la congélation d’aliments frais et
protège en même temps les marchandises déjà entreposées d’un réchauffement indésirable.
En enfonçant la touche FROSTMATIC, on enclenche la fonction FROSTMATIC. La lampe témoin jaune s’allume.
Si la fonction FROSTMATIC n’est pas interrompue manuellement, l’électronique de l’appareil interrompt la fonction FROSTMATIC après presque 48
heures. La lampe témoin jaune s’éteint.
En enfonçant à nouveau la touche FROSTMATIC, on peut à tout moment
mettre manuellement fin à la fonction FROSTMATIC. La lampe témoin jaune s’éteint.
Touche de désactivation alarme
Une élévation anormale de la température du congélateur (par exemple en
cas de coupure de courant) est indiquée par le clignotement du témoin (H)
et par un signal sonore.
Une fois rétablies les conditions normales de fonctionnement, le signal
sonore s'arrête alors que le témoin d'alarme continue de clignoter.
En appuyant sur la touche (I), s'affiche sur l'indicateur (D) pendant quelques
secondes la température maximum atteinte à l'intérieur du congélateur.
Mettre l’appareil hors service
1.
1.
2.
3.
4.
Pour mettre hors service, maintenir la touche MARCHE/ARRET enfoncée
pendant env. 5 secondes. L'affichage de température effectue un «Count
down», il décompte de «3» à «1». Lorsqu'il atteint «1», le compartiment frigo se met hors service. L'affichage de température s'éteint.
Indication:
L’appareil ne peut être mis ni en service ni hors service lorsque la fiche est
tirée de la prise ou en l’absence de tension d’alimentation. Après raccordement au réseau électrique, l’appareil reprend l’état dans lequel il était avant
la coupure de l’alimentation.
En cas d’absence prolongée ou de non-utilisation:
Débranchez l’appareil, à cet effet appuyez sur la touche MARCHE/ARRET
jusqu'à ce que l'affichage s'éteigne (voir ci-dessus).
Videz l’appareil et débranchez la fiche secteur ou déconnectez ou dévissez
le fusible.
Dégivrez et nettoyez l'appareil (voir section «Nettoyage et entretien»).
Maintenez les portes entrouvertes pendant tout la durée de non-utilisation
afin d'éviter la formation de mauvaises odeurs.
41
Compartiment congélateur
Comment congeler
Votre appareil porte le sigle normalisé 4 étoiles c’est à dire qu’il vous permet
de congeler vous-même des denrées fraîches et des plats cuisinés.
Congeler un aliment, c’est abaisser le plus rapidement possible sa température «à cœur» à -18°C.
Pour cela:
1. Enfonçant la touche Frostmatic.
• 3 heures avant d’introduire les denrées fraîches si l’appareil est vide (mise
en service ou après dégivrage par exemple).
• 24 heures (*) avant d’introduire les denrées fraîches si l’appareil contient
des denrées congelées, et si vous utilisez la capacité maximale de congélation.
2. Maintenez le fonction Frostmatic pendant 24 heures (*) après avoir introduit les produits à congeler.
3. Remettez l’appareil en fonctionnement conservation.
(*) Ces temps peuvent être réduits proportionnellement aux quantités d’aliments à congeler.
Pour congeler dans les meilleures conditions:
• Respectez le pouvoir de congélation de votre appareil, c’est-à-dire la
quantité maximale de denrées frâches que vous pouvez congeler par 24
heures.
Le pouvoir de congélation de votre appareil est de13 kg/24 heures.
• Disposez les produits frais dans le tiroir supérieur.
Après écoulement du temps nécessaire à la congélation (24 heures) répartissez les produits dans les autres tiroirs de manière à libérer le tiroir supérieur pour une prochaine opération de congélation.
Evitez de procéder à la fabrication des glaçons pendant le temps de congélation (24 heures) et de placer les produits frais en contact avec les produits
déjà congelés.
Conservation des produits surgelés et congelés du
commerce
Pour une bonne conservation des produits surgelés et congelés, la température à l’intérieur du compartiment congélateur doit être maintenue égale
ou inférieure à -18°C.
Assurez-vous que l’emballage des aliments est intact et qu’il ne présente
aucune trace d’humidité, signe d’un début de décongélation.
Prévoyez un temps réduit au minimum pour leur transport du magasin d’a42
limentation à votre domicile. Utilisez des sacs isothermes (dans la mesure du
possible).
Repérez la date de fabrication du produit, et respectez la durée de conservation indiquée par le fabricant.
Evitez d’ouvrir trop souvent la porte du compartiment congélateur et ne la
laissez ouverte que le temps nécessaire. Une augmentation de la température peut réduire sensiblement la durée de conservation des aliments.
Laissez refroidir les aliments chauds avant de les introduire dans le congélateur.
Ne consommez pas certains produits tels que les bâtonnets glacés dès
leur sortie du compartiment congélateur, la température très basse à
laquelle ils se trouvent peut provoquer des brûlures. Un produit décongelé doit être consommé dans le plus bref délai et ne jamais être recongelé, sauf s’il a été cuit entre-temps.
Fabrication des glaçons
La fabrication des glaçons s’effectue dans le compartiment congélateur.
Remplissez les bacs jusqu’aux trois quarts de leur hauteur, de manière à permettre l’expansion de la glace.
Si votre eau est particulièrement riche en sels minéraux (calcaire notamment), remplissez vos bacs avec de l’eau minérale non gazeuse.
Les bacs en matière plastique vous assurent un démoulage plus facile. Si toutefois vous désirez obtenir des glaçons plus rapidement, nous vous conseillons d’utiliser des bacs métalliques que vous trouverez dans le commerce.
Démoulage des glaçons
Le démoulage des bacs en matière plastique s’obtient par simple torsion.
Si vous utilisez des bacs métalliques, passez-les sous l’eau froide pour en
faciliter le démoulage.
Ne décollez jamais les bacs à glaçons avec un couteau ou tout autre objet
tranchant, vous risqueriez de détériorer irrémédiablement l’évaporateur.
Calendrier de congélation
• Les symboles qui figurent sur les tiroirs correspondent à différents types
de produits congelés.
• Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou infé-rieure
est valable en fonction de la qualité des aliments et du traitement qu’ils ont
subi avant la congélation. La valeur inférieure s’applique toujours aux aliments contenant un fort pourcentage de graisse.
43
Accumulateur de froid
•
•
•
•
Votre appareil est équipé avec deux accumulateurs de froid. Il doit être placé
dans le tiroir supérieur.
Il vous permet:
d’augmenter l’autonomie de votre appareil en cas de coupure de courant,
de transporter des produits congelés ou surgelés,
de maintenir le froid au niveau le plus bas dans une glacière de pique nique,
de maintenir le froid dans les produits surgelés ou congelés durant la période de dégivrage.
Entretien et nettoyage
Dégivrage
Compartiment congélateur
Votre appareil est caractérisé par l’absence totale de givre sur les
parois grâce au FROID VENTILE. Ce procédé consiste à faire circuler
dans l’appareil un air froid et sec grâce à une turbine ce qui dispense
de l’opération de dégivrage. Le dégivrage s’effectue AUTOMATIQUEMENT."
N’utilisez jamais de couteau ou d’objet métallique pour gratter la couche de givre, vous risquez de détériorer irrémédiablement l’évaporateur.
1.
2.
3.
4.
5.
6.
44
Une ou deux fois par an, ou chaque fois que l’épaisseur du givre excède 5
mm environ, il est recommandé de procéder, au dégivrage complet.
Pour dégivrer complètement l’appareil
Choisissez le moment où votre appareil est peu garni.
Comme une élévation de température peut altérer les denrées congelées,
appuyez the touche FROSTMATIC, 12 heures avant d’effectuer le dégivrage
pour assurer une réserve de froid (une baisse de température des aliments).
Débranchez l’appareil.
Sortez les bacs à glaçons et éventuellement les denrées congelées. Enveloppez celles-ci dans plusieurs feuilles de papier journal, ou mieux, dans des
emballages isothermes. Conservez-les dans un endroit frais.
Maintenez la porte ouverte .
Utilisez la spatule comme gouttière. Placez au-dessous un récipient dans
lequel s’écoulera l’eau de dégivrage.
Le dégivrage une fois terminé; épongez et séchez soigneusement et rebran-
chez l’appareil si nécessaire.
Deux heures plus tard, replacez les produits surgelés et congelés (s’il y a lieu).
Nettoyage
Ne procédez au nettoyage qu’après avoir débranché l’appareil.
N’utilisez jamais de produits abrasifs ou caustiques ni d’éponges avec
grattoir pour procéder au nettoyage de votre appareil.
Il est indispensable de maintenir votre appareil en parfait état de propreté.
Nettoyage intérieur
Il est recommandé de nettoyer le compartiment réfrigérateur très régulièrement et le compartiment congélateur chaque fois que vous procédez au
dégivrage complet.
Compartiment congélateur
A l’occasion d’un dégivrage, lavez le compartiment et le joint de porte à l’aide d’une éponge et d’un détergent doux. Rincez et séchez soigneusement.
Nettoyage extérieur
Lavez l’ensemble de la carrosserie à l’eau tiède savonneuse. Rincez et séchez
soigneusement.
De temps en temps, dépoussiérez le condenseur (grille située à l’arrière de
l’appareil) à l’aide d’un aspirateur ou d’une brosse.
En cas d’absence prolongée ou de non-utilisation
Débranchez, videz, dégivrez et nettoyez l’appareil.
Maintenez la porte entrouverte pendant toute la durée de non-utilisation.
Si toutefois, vous n’avez pas la possibilité de débrancher et vider l’appareil,
faites vérifier régulièrement le bon fonctionnement de celui-ci et ceci en
tenant compte de sa charge et de son autonomie de fonctionnement.
En cas d’anomalie de fonctionnement
La fabrication de cet appareil a fait l’objet de nombreuses vérifications.
Cependant, si vous constatez une anomalie de fonctionnement consultez le
tableau ci-dessous avant d’appeler le service après vente.
45
Dérangement
L’appareil ne fonctionne pas,
aucun voyant de contrôle ne
s’allume.
Cause possible
L’appareil n’est pas mis en service.
La fiche n’est pas branchée ou
ne donne pas de contact.
Le fusible a déclenché ou est
défectueux.
La prise de courant est défectueuse.
Le voyant vert ne s’allume pas,
le voyant jaune est allumé lorsque la fonction Frostmatic est
activée.
Le voyant vert est défectueux.
Remède
Mettre l’appareil en service.
Brancher la fiche secteur.
Vérifier le fusible, remplacer le
cas échéant.
Les dérangements du réseau
électrique doivent être supprimés par votre électricien.
Contacter le service après-vente.
Le voyant jaune ne s’allume pas,
le voyant jaune est allumé lorContacter le service après-venLe voyant jaune est défectueux.
sque la fonction Frostmatic est
te.
activée. L’appareil fonctionne.
L’appareil refroidit trop fortement.
La température de surgélation
ne suffit pas, le voyant rouge
est allumé, l’avertisseur de
température retentit.
La température de surgélation
ne suffit pas, le voyant rouge
est allumé, l’avertisseur de
température retentit.
Formation importante de givre
dans l’appareil, éventuellement
aussi au joint de porte.
46
Mettre temporairement le
régulateur de température sur
une température plus élevée.
Veuillez consulter la section
La température est mal réglée.
"Mise en service".
Ne pas ouvrir la porte plus
La porte est restée ouverte trop longtemps que nécessaire.
Actionner le commutateur de
longtemps.
congélation rapide.
De trop grandes quantités d’aliActionner le commutateur de
ments ont été entreposées au
congélation rapide.
cours des dernières 24 heures.
L’appareil se trouve à côté d’une Veuillez consulter la section
source de chaleur.
"Lieu d’installation"
Activer le commutateur de
congélation rapide, laisser le
Défaillance de l’appareil.
congélateur fermé, contacter le
service après-vente.
A l’aide d’un sèche-cheveux,
réchauffer avec précaution le
joint de porte aux endroits des
Le joint de porte n’est pas étan- fuites (pas plus chaud qu’env.
che (après changement du sens 50 °C). Remettre en même temps le joint de porte en forme à
d’ouverture de la porte).
la main de manière à ce qu’il
soit de nouveau en position
correcte.
La température est réglée trop
bas.
Dérangement
Cause possible
L’appareil n’est pas d’aplomb.
Bruits anormaux.
Après modification du réglage
de température, le compresseur
ne démarre pas immédiatement.
Il y a de l’eau au fond du compartiment surgélateur ou sur les
surfaces de rangement.
L’appareil est en contact avec la
paroi ou d’autres objets.
Une partie de l’appareil, p. ex.
un tuyau, est en contact avec
une autre partie de l’appareil ou
la paroi à l’arrière de l’appareil
Remède
Ajuster les pieds réglables.
Déplacer légèrement l’appareil.
Le cas échéant, plier cette partie avec précaution pour l’éloigner.
Ceci est normal, il ne s’agit pas
d’un dérangement.
Le compresseur se met en marche de lui même au bout d’un
certain temps.
Le trou d’écoulement de l’eau
de dégivrage est bouché.
Voir section "Nettoyage et
Entretien".
Si aucun de ces défauts n’est observé, il convient de consulter très rapidement le service après vente de votre magasin vendeur afin d’éviter toute
altération des aliments. Donnez-lui la référence complète de votre appareil:
ces renseignements figurent sur la plaque signalétique située à l’intérieur de
l’appareil.
En cas d’arrêt de fonctionnement
Si la panne est de courte durée, il n’y a aucun risque d’altération pour les
aliments. Abstenez-vous cependant d’ouvrir la porte.
Si la panne doit se prolonger, transférez les produits surgelés et congelés
dans un autre congélateur. L’autonomie de fonctionnement de votre appareil est indiquée au paragraphe “ Caractéristiques techniques ”.
Cette durée est sensiblement raccourcie suivant la charge l’appareil.
Dès que vous constatez un début de décongélation, consommez les aliments
le plus rapidement possible ou recongelez-les après les avoir cuits (aliments
crus).
47
Installation
Retrait de la protection pour le transport
L’appareil et certaines parties de l’équipement intérieur sont protégés pour
le transport.
Retirez toutes les bandes autocollantes et cales à l’intérieur de l’appareil.
Emplacement
Placez de préférence votre appareil loin d’une source de chaleur (chauffage,
cuisson ou rayons solaires trop intenses).
Veillez à ce que l’air circule librement tout autour de l’appareil (voir instructions pour l’encastrement).
Pour le bon fonctionnement de votre appareil, la température ambiante
du local doit être comprise entre +10°C et +38°C. Au delà de ces températures, ses performances peuvent s’en trouver diminuées.
Important:
L’appareil doit pouvoir être débranché à tout moment; il est donc nécessaire que la prise murale reste accessible une fois que l’installation est terminée.
Branchement électrique
Votre appareil ne peut être branché qu'en 230 V monophasé.
Vérifiez que le compteur électrique peut supporter l'intensité absorbée par
votre appareil compte tenu des autres appareils déjà branchés.
Calibre des fusibles en ligne (un par phase) 10 A en 230 V.
Important
L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C 15.100 et aux prescriptions de l'E.D.F.
Utilisez un socle de prise de courant comportant une borne de mise à la
terre, qui doit être obligatoirement raccordée conformément à la norme
NF.C.15.100 et aux prescriptions de l’E.D.F ; cette prise de courant doit
impérativement être accessible.
Si le câble d'alimentation est endommagé, il doit être remplacé par un
câble d'alimentation certifié .
Cette opération ne peut être effectuée que par une personne habilitée,
par votre vendeur, ou par le fabricant.
L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple.
Vérifiez que la prise de terre est conforme aux règlements en vigueur.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
48
Con riserva de modificaciones
www.electrolux.com
Subject to change without notice
www.aeg-electrolux.at
www.aeg-electrolux.fr
www.aeg.com.es
2223 538-31-00-16022009

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
