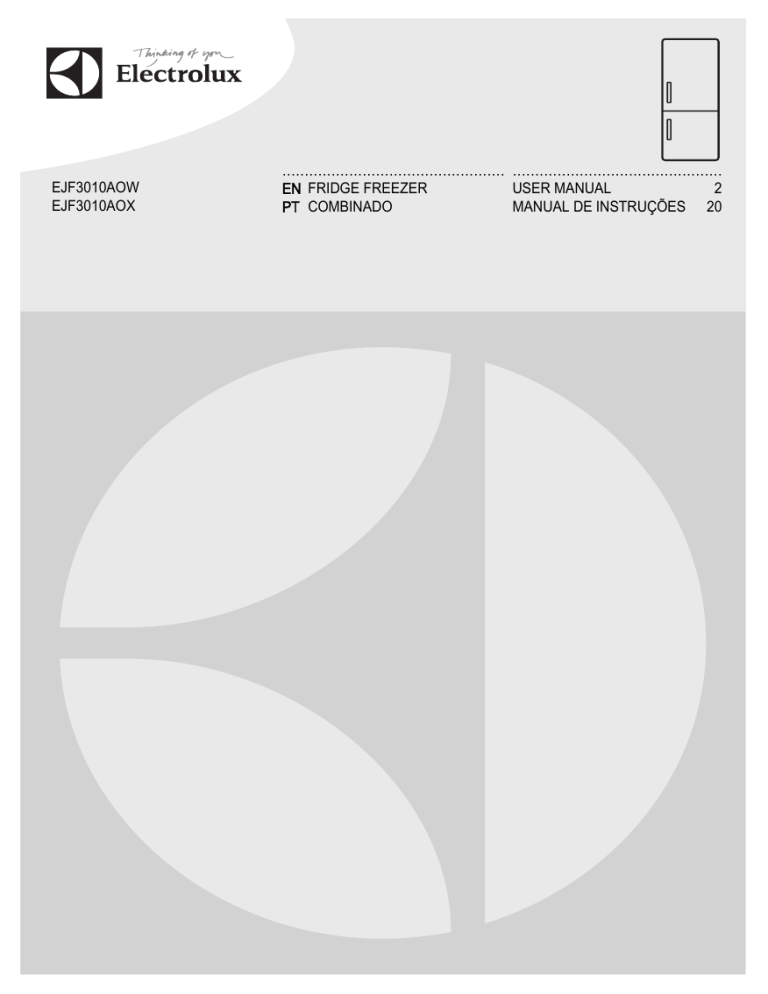

EJF3010AOW
EJF3010AOX
.................................................. ...............................................
EN FRIDGE FREEZER
USER MANUAL
2
PT COMBINADO
MANUAL DE INSTRUÇÕES 20
2
www.electrolux.com
CONTENTS
SAFETY INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
DAILY USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
HELPFUL HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
WHAT TO DO IF… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
NOISES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
ENVIRONMENT CONCERNS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
WE’RE THINKING OF YOU
Thank you for purchasing an Electrolux appliance. You’ve chosen a product that brings with it
decades of professional experience and innovation. Ingenious and stylish, it has been designed with
you in mind. So whenever you use it, you can be safe in the knowledge that you’ll get great results
every time.
Welcome to Electrolux.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.electrolux.com
Register your product for better service:
www.electrolux.com/productregistration
Buy Accessories, Consumables and Original spare parts for your appliance:
www.electrolux.com/shop
CUSTOMER CARE AND SERVICE
We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.
ENGLISH
3
SAFETY INFORMATION
In the interest of your safety and to ensure
the correct use, before installing and first
using the appliance, read this user manual
carefully, including its hints and warnings.
To avoid unnecessary mistakes and accidents, it is important to ensure that all people using the appliance are thoroughly familiar with its operation and safety features.
Save these instructions and make sure that
they remain with the appliance if it is moved
or sold, so that everyone using it through
its life will be properly informed on appliance use and safety.
For the safety of life and property keep the
precautions of these user's instructions as
the manufacturer is not responsible for
damages caused by omission.
CHILDREN AND VULNERABLE
PEOPLE SAFETY
• This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities,
or lack of experience and knowledge,
unless they have been given supervision
or instruction concerning use of the appliance by a person responsible for their
safety.
Children should be supervised to ensure
that they do not play with the appliance.
• Keep all packaging well away from children. There is risk of suffocation.
• If you are discarding the appliance pull
the plug out of the socket, cut the connection cable (as close to the appliance
as you can) and remove the door to prevent playing children to suffer electric
shock or to close themselves into it.
• If this appliance featuring magnetic door
seals is to replace an older appliance
having a spring lock (latch) on the door
or lid, be sure to make that spring lock
unusable before you discard the old appliance. This will prevent it from becoming a death trap for a child.
Keep ventilation openings, in the appliance
enclosure or in the built-in structure, clear
of obstruction.
• The appliance is intended for keeping
foodstuff and/or beverages in a normal
household as explained in this instruction
booklet.
• Do not use a mechanical device or any
artificial means to speed up the thawing
process.
• Do not use other electrical appliances
(such as ice cream makers) inside of refrigerating appliances, unless they are
approved for this purpose by the manufacturer.
• Do not damage the refrigerant circuit.
• The refrigerant isobutane (R600a) is contained within the refrigerant circuit of the
appliance, a natural gas with a high level
of environmental compatibility, which is
nevertheless flammable.
During transportation and installation of
the appliance, be certain that none of the
components of the refrigerant circuit become damaged.
If the refrigerant circuit should become
damaged:
– avoid open flames and sources of ignition
– thoroughly ventilate the room in which
the appliance is situated
• It is dangerous to alter the specifications
or modify this product in any way. Any
damage to the cord may cause a shortcircuit, fire and/or electric shock.
WARNING!
Any electrical component (power
cord, plug, compressor) must be
replaced by a certified service
agent or qualified service personnel
to avoid hazard.
1.
2.
GENERAL SAFETY
WARNING!
3.
4.
Power cord must not be lengthened.
Make sure that the power plug is not
squashed or damaged by the back
of the appliance. A squashed or
damaged power plug may overheat
and cause a fire.
Make sure that you can come to the
mains plug of the appliance.
Do not pull the mains cable.
4
www.electrolux.com
5.
•
•
•
•
If the power plug socket is loose, do
not insert the power plug. There is a
risk of electric shock or fire.
6. You must not operate the appliance
without the lamp cover (if foreseen)
of interior lighting.
This appliance is heavy. Care should be
taken when moving it.
Do not remove nor touch items from the
freezer compartment if your hands are
damp/wet, as this could cause skin
abrasions or frost/freezer burns.
Avoid prolonged exposure of the appliance to direct sunlight.
Bulb lamps (if foreseen) used in this appliance are special purpose lamps selected for household appliances use only.
They are not suitable for household room
illumination.
DAILY USE
• Do not put hot pot on the plastic parts in
the appliance.
• Do not store flammable gas and liquid in
the appliance, because they may explode.
• Do not place food products directly
against the air outlet on the rear wall. (If
the appliance is Frost Free)
• Frozen food must not be re-frozen once
it has been thawed out.
• Store pre-packed frozen food in accordance with the frozen food manufacturer's
instructions.
• Appliance's manufacturers storage recommendations should be strictly adhered to. Refer to relevant instructions.
• Do not place carbonated or fizzy drinks
in the freezer compartment as it creates
pressure on the container, which may
cause it to explode, resulting in damage
to the appliance.
• Ice lollies can cause frost burns if consumed straight from the appliance.
CARE AND CLEANING
• Before maintenance, switch off the appliance and disconnect the mains plug
from the mains socket.
• Do not clean the appliance with metal
objects.
• Do not use sharp objects to remove frost
from the appliance. Use a plastic scraper.
• Regularly examine the drain in the refrigerator for defrosted water. If necessary,
clean the drain. If the drain is blocked,
water will collect in the bottom of the appliance.
INSTALLATION
For electrical connection carefully
follow the instructions given in specific paragraphs.
• Unpack the appliance and check if there
are damages on it. Do not connect the
appliance if it is damaged. Report possible damages immediately to the place
you bought it. In that case retain packing.
• It is advisable to wait at least four hours
before connecting the appliance to allow
the oil to flow back in the compressor.
• Adequate air circulation should be
around the appliance, lacking this leads
to overheating. To achieve sufficient ventilation follow the instructions relevant to
installation.
• Wherever possible the back of the product should be against a wall to avoid
touching or catching warm parts (compressor, condenser) to prevent possible
burn.
• The appliance must not be located close
to radiators or cookers.
• Make sure that the mains plug is accessible after the installation of the appliance.
• Connect to potable water supply only (If
a water connection is foreseen).
SERVICE
• Any electrical work required to do the
servicing of the appliance should be carried out by a qualified electrician or competent person.
• This product must be serviced by an authorized Service Centre, and only genuine spare parts must be used.
ENGLISH
ENVIRONMENT PROTECTION
This appliance does not contain
gasses which could damage the
ozone layer, in either its refrigerant
circuit or insulation materials. The
appliance shall not be discarded
together with the urban refuse and
rubbish. The insulation foam contains flammable gases: the appliance shall be disposed according
to the applicable regulations to obtain from your local authorities.
Avoid damaging the cooling unit,
especially at the rear near the heat
exchanger. The materials used on
this appliance marked by the symare recyclable.
bol
5
6
www.electrolux.com
OPERATION
SWITCHING ON
Insert the plug into the wall socket.
Turn the Temperature regulator clockwise
to a medium setting.
SWITCHING OFF
To turn off the appliance, turn the Temperature regulator to the "O" position.
TEMPERATURE REGULATION
The temperature is automatically regulated.
To operate the appliance, proceed as follows:
• turn the Temperature regulator toward
lower settings to obtain the minimum
coldness.
• turn the Temperature regulator toward
higher settings to obtain the maximum
coldness.
A medium setting is generally the
most suitable.
However, the exact setting should be
chosen keeping in mind that the temperature inside the appliance depends on:
• room temperature
• how often the door is opened
• the quantity of food stored
• the location of the appliance.
If the ambient temperature is high
or the appliance is fully loaded, and
the appliance is set to the lowest
temperatures, it may run continuously causing frost to form on the
rear wall. In this case the dial must
be set to a higher temperature to
allow automatic defrosting and
therefore reduced energy consumption.
ENGLISH
7
DAILY USE
BEFORE FIRST USE
STORAGE OF FROZEN FOOD
Before using the appliance for the first time,
wash the interior and all internal accessories with lukewarm water and some neutral
soap so as to remove the typical smell of a
brand-new product, then dry thoroughly.
When first starting-up or after a period out
of use, before putting the products in the
compartment let the appliance run at least
2 hours on the higher settings.
Do not use detergents or abrasive
powders, as these will damage the
finish.
FREEZING FRESH FOOD
The freezer compartment is suitable for
freezing fresh food and storing frozen and
deep-frozen food for a long time.
To freeze fresh foods it is not necessary to
change the medium setting.
However, for a faster freezing operation,
turn the temperature regulator toward higher settings to obtain the maximum coldness.
In this condition, the refrigerator
compartment temperature might
drop below 0°C. If this occurs reset
the temperature regulator to a
warmer setting.
Place the fresh food to be frozen on the
shelf of the freezer compartment that is the
coldest place.
The maximum amount of food that can be
frozen in 24 hours is specified on the rating plate, a label located on the inside of
the appliance.
The freezing process lasts 24 hours: during
this period do not add other food to be frozen.
In the event of accidental defrosting, for example due to a power
failure, if the power has been off for
longer than the value shown in the
technical characteristics chart under "rising time", the defrosted food
must be consumed quickly or
cooked immediately and then refrozen (after cooling).
THAWING
Deep-frozen or frozen food, prior to being
used, can be thawed in the refrigerator
compartment or at room temperature, depending on the time available for this operation.
Small pieces may even be cooked still frozen, directly from the freezer: in this case,
cooking will take longer.
ICE-CUBE PRODUCTION
This appliance is equipped with one or
more trays for the production of ice-cubes.
Fill these trays with water, then put them in
the freezer compartment.
Do not use metallic instruments to
remove the trays from the freezer.
MOVABLE SHELVES
The walls of the refrigerator are equipped
with a series of runners so that the shelves
can be positioned as desired.
8
www.electrolux.com
POSITIONING THE DOOR SHELVES
To permit storage of food packages of various sizes, the door shelves can be placed
at different heights.
To make these adjustments proceed as follows:
gradually pull the shelf in the direction of
the arrows until it comes free, then reposition as required.
1
2
FREESTORE FUNCTION
1
2
The FREESTORE function let food cool
quickly and a more uniform temperature in
the compartment.
Press the switch (1) to switch on the FREESTORE . The green light (2) comes on.
This device allows for rapid cooling of
foods and a more uniform temperature in
the compartment.
Switch on the FREESTORE function when
the ambient temperature exceeds 25°C.
ENGLISH
9
HELPFUL HINTS AND TIPS
HINTS FOR ENERGY SAVING
• Do not open the door frequently or leave
it open longer than absolutely necessary.
• If the ambient temperature is high and
the Temperature Regulator is set to low
temperature and the appliance is fully
loaded, the compressor may run continuously, causing frost or ice on the evaporator. If this happens, set the Temperature Regulator toward warmer settings to
allow automatic defrosting and so a saving in electricity consumption.
HINTS FOR FRESH FOOD
REFRIGERATION
To obtain the best performance:
• do not store warm food or evaporating
liquids in the refrigerator
• do cover or wrap the food, particularly if
it has a strong flavour
• position food so that air can circulate
freely around it
HINTS FOR REFRIGERATION
Useful hints:
Meat (all types) : wrap in polythene bags
and place on the glass shelf above the vegetable drawer.
For safety, store in this way only one or two
days at the most.
Cooked foods, cold dishes, etc..: these
should be covered and may be placed on
any shelf.
Fruit and vegetables: these should be thoroughly cleaned and placed in the special
drawer(s) provided.
Butter and cheese: these should be placed
in special airtight containers or wrapped in
aluminium foil or polythene bags to exclude
as much air as possible.
Milk bottles: these should have a cap and
should be stored in the bottle rack on the
door.
Bananas, potatoes, onions and garlic, if not
packed, must not be kept in the refrigerator.
HINTS FOR FREEZING
To help you make the most of the freezing
process, here are some important hints:
• the maximum quantity of food which can
be frozen in 24 hrs. is shown on the rating plate;
• the freezing process takes 24 hours. No
further food to be frozen should be added during this period;
• only freeze top quality, fresh and thoroughly cleaned, foodstuffs;
• prepare food in small portions to enable
it to be rapidly and completely frozen
and to make it possible subsequently to
thaw only the quantity required;
• wrap up the food in aluminium foil or polythene and make sure that the packages
are airtight;
• do not allow fresh, unfrozen food to
touch food which is already frozen, thus
avoiding a rise in temperature of the latter;
• lean foods store better and longer than
fatty ones; salt reduces the storage life of
food;
• water ices, if consumed immediately after removal from the freezer compartment, can possibly cause the skin to be
freeze burnt;
• it is advisable to show the freezing in
date on each individual pack to enable
you to keep tab of the storage time.
HINTS FOR STORAGE OF
FROZEN FOOD
To obtain the best performance from this
appliance, you should:
• make sure that the commercially frozen
foodstuffs were adequately stored by the
retailer;
• be sure that frozen foodstuffs are transferred from the foodstore to the freezer
in the shortest possible time;
• not open the door frequently or leave it
open longer than absolutely necessary;
• once defrosted, food deteriorates rapidly
and cannot be refrozen;
• do not exceed the storage period indicated by the food manufacturer.
10 www.electrolux.com
CARE AND CLEANING
CAUTION!
Unplug the appliance before carrying out any maintenance operation.
This appliance contains hydrocarbons in its cooling unit; maintenance and recharging must therefore only be carried out by authorized technicians.
PERIODIC CLEANING
The equipment has to be cleaned regularly:
• clean the inside and accessories with
lukewarm water and some neutral soap.
• regularly check the door seals and wipe
clean to ensure they are clean and free
from debris.
• rinse and dry thoroughly.
Clean the condenser (black grill) and the
compressor at the back of the appliance
with a brush. This operation will improve
the performance of the appliance and save
electricity consumption.
Take care of not to damage the
cooling system.
Many proprietary kitchen surface cleaners
contain chemicals that can attack/damage
the plastics used in this appliance. For this
reason it is recommended that the outer
casing of this appliance is only cleaned with
warm water with a little washing-up liquid
added.
After cleaning, reconnect the equipment to
the mains supply.
Do not pull, move or damage any
pipes and/or cables inside the cabinet.
Never use detergents, abrasive
powders, highly perfumed cleaning
products or wax polishes to clean
the interior as this will damage the
surface and leave a strong odour.
DEFROSTING OF THE REFRIGERATOR
Frost is automatically eliminated from the
evaporator of the refrigerator compartment
every time the motor compressor stops,
during normal use. The defrost water drains
out through a trough into a special container at the back of the appliance, over the
motor compressor, where it evaporates.
Periodically clean the defrost water drain
hole in the middle of the refrigerator compartment channel to prevent the water
overflowing and dripping onto the food inside. Use the special cleaner provided,
which you will find already inserted into the
drain hole.
DEFROSTING THE FREEZER
A certain amount of frost will always form around the top compartment.
Defrost the freezer when the frost
layer reaches a thickness of about
3-5 mm.
To remove the frost, do these steps:
1. Switch off the appliance.
2. Remove any stored food, wrap it in
several layers of newspaper and put it
in a cool place.
3. Open the door.
4. When defrosting is completed, dry the
interior thoroughly.
ENGLISH
5.
6.
7.
Switch on the appliance.
Set the temperature regulator to obtain
the maximum coldness and run the
appliance for two or three hours using
this setting.
Reload the previously removed food into the compartment.
WARNING!
Never use sharp metal tools to
scrape off frost from the evaporator
as you could damage it. Do not
use a mechanical device or any artificial means to speed up the
thawing process other than those
recommended by the manufacturer. A temperature rise of the frozen
food packs, during defrosting, may
shorten their safe storage life.
PERIODS OF NON-OPERATION
When the appliance is not in use for long
periods, take the following precautions:
• disconnect the appliance from electricity supply
• remove all food
• defrost (if foreseen) and clean the appliance and all accessories
• leave the door/doors ajar to prevent unpleasant smells.
If the cabinet will be kept on, ask somebody to check it once in a while to prevent
the food inside from spoiling in case of a
power failure.
11
12 www.electrolux.com
WHAT TO DO IF…
WARNING!
Before troubleshooting, disconnect
the mains plug from the mains
socket.
Only a qualified electrician or competent person must do the troubleshooting that is not in this manual.
There are some sounds during normal use (compressor, refrigerant
circulation).
Problem
Possible cause
Solution
The appliance does
not operate. The
lamp does not operate.
The appliance is switched
off.
Switch on the appliance.
The mains plug is not connected to the mains socket
correctly.
Connect the mains plug to
the mains socket correctly.
The appliance has no pow- Connect a different electrical
er. There is no voltage in
appliance to the mains sockthe mains socket.
et.
Contact a qualified electrician.
The lamp does not
work.
The compressor operates continually.
The lamp is in stand-by.
Close and open the door.
The lamp is defective.
Refer to "Replacing the
lamp".
The temperature is not set
correctly.
Set a higher temperature.
The door is not closed correctly.
Refer to "Closing the door".
The door has been opened
too frequently.
Do not keep the door open
longer than necessary.
The product temperature is Let the product temperature
too high.
decrease to room temperature before storage.
The room temperature is
too high.
Decrease the room temperature.
Water flows on the
rear plate of the refrigerator.
During the automatic defrosting process, frost defrosts on the rear plate.
This is correct.
Water flows into the
refrigerator.
The water outlet is clogged. Clean the water outlet.
Products prevent that water flows into the water collector.
Make sure that products do
not touch the rear plate.
ENGLISH
Problem
Possible cause
Water flows on the
ground.
The melting water outlet
Attach the melting water
does not flow in the evapo- outlet to the evaporative
rative tray above the com- tray.
pressor.
The temperature in
the appliance is too
low.
The temperature regulator
is not set correctly.
Set a higher temperature.
The temperature in
the appliance is too
high.
The temperature regulator
is not set correctly.
Set a lower temperature.
The door is not closed correctly.
Refer to "Closing the door".
13
Solution
The product temperature is Let the product temperature
too high.
decrease to room temperature before storage.
Many products are stored
at the same time.
Store less products at the
same time.
There is no cold air circulation in the appliance.
Make sure that there is cold
air circulation in the appliance.
REPLACING THE LAMP
1.
2.
3.
4.
5.
6.
7.
8.
CLOSING THE DOOR
1.
2.
3.
Clean the door gaskets.
If necessary, adjust the door. Refer to
"Installation".
If necessary, replace the defective door
gaskets. Contact the Service Center.
Disconnect the mains plug from the
mains socket.
Remove the screw from the lamp cover.
Remove the lamp cover (refer to the illustration).
Replace the used lamp with a new
lamp of the same power and specifically designed for household appliances. (the maximum power is shown on
the lamp cover).
Install the lamp cover.
Tighten the screw to the lamp cover.
Connect the mains plug to the mains
socket.
Open the door. Make sure that the
lamp comes on.
14 www.electrolux.com
INSTALLATION
WARNING!
Read the "Safety Information" carefully for your safety and correct operation of the appliance before installing the appliance.
LOCATION
100 mm
15 mm
15 mm
The appliance should be installed well away
from sources of heat such as radiators, boilers, direct sunlight etc. Ensure that air can
circulate freely around the back of the cabinet.To ensure best performance, if the appliance is positioned below an overhanging wall
unit, the minimum distance between the top
of the cabinet and the wall unit must be at
least 100 mm . Ideally, however, the appliance should not be positioned below overhanging wall units. Accurate levelling is ensured by one or more adjustable feet at the
base of the cabinet. If the cabinet is placed in
a corner and the side with the hinges facing
the wall, the distance between the wall and
the cabinet must be at least 10 mm to allow
the door to open enough so that the shelves
can be removed.
WARNING!
It must be possible to disconnect the
appliance from the mains power supply; the plug must therefore be easily
accessible after installation.
ELECTRICAL CONNECTION
Before plugging in, ensure that the voltage
and frequency shown on the rating plate
correspond to your domestic power supply.
The appliance must be earthed. The power
supply cable plug is provided with a contact for this purpose. If the domestic power
supply socket is not earthed, connect the
appliance to a separate earth in compliance with current regulations, consulting a
qualified electrician.
The manufacturer declines all responsibility
if the above safety precautions are not observed.
This appliance complies with the E.E.C. Directives.
ENGLISH
15
REAR SPACERS
Inside the appliance you find two
spacers which must be fitted as shown
in the figure.
Slacken the screws and insert the spacer
under the screw head, then retighten the
screws.
DOOR REVERSIBILITY
Before carrying out any operations, remove
the plug from the power socket.
To carry out the following operations, we
suggest that this be made with another
person that will keep a firm hold on the
doors of the appliance during the operations.
To change the opening direction of the
door, proceed as follows:
Remove the upper hinge taking care for
the upper door not to fall off and keep it for
future actions.
H
Remove the upper door.
Remove the upper support and install it in
the opposite side.
Unscrew the middle hinge (H). Remove the
plastic plugs located on the opposite side
of the central hinge and install them in the
holes occupied before by the hinge.
16 www.electrolux.com
e
A
A
Remove the lower door.
Remove with a tool the cover (f), unscrew
the lower hinge pivot (e) using a 10 mm
spanner and re-screw it on the opposite
side.
Install the cover (f) on the opposite side.
f
Insert the pivot pin of the central hinge in
left hole of the lower door and fix the hinge
with the spacers.
Install the upper door on pivot pin of the
central hinge.
Install the upper hinge in the opposite side.
Insert the lower door on the pivot of the
lower hinge (e).
Remove the covers (if foreseen), unscrew
the handle. On the opposite side remove
the hole covers. Fix the handle on the opposite side together with the covers. Insert
the plastic plugs into the holes left open
that can be found in the instruction for use
bag.
WARNING!
Connect it to the power socket.
In case you do not want to carry out the
above mentioned operations, contact the
nearest After Sales Service Force. The After
Sales Service specialist will carry out the
reversibility of the doors at your cost.
WARNING!
After having reversed the opening
direction of the doors check that all
the screws are properly tightened
and that the magnetic seal adheres
to the cabinet.
If the ambient temperature is cold
(i.e. in Winter), the gasket may not
fit perfectly to the cabinet. In that
case, wait for the natural fitting of
the gasket. Lay down the appliance back side down.
ENGLISH
17
NOISES
There are some sounds during normal running (compressor, refrigerant circulation).
SSS
RRR
!
HISSS!
OK
BRRR!
!
BB
U
BL
CLICK!
BRRR!
BLUBB!
!
ICK
CL
CR
AC
K!
CLICK!
BRRR!
BLUBB!
18 www.electrolux.com
HISSS!
HISSS!
SSSRRR!
SSSRRR!
CRACK!
CRACK!
TECHNICAL DATA
Dimension of the recess
Height
1560 mm
Width
600 mm
Depth
645 mm
Rising Time
25 h
Voltage
230-240 V
Frequency
50 Hz
The technical information are situated in the
rating plate on the internal left side of the
appliance and in the energy label.
ENGLISH
19
ENVIRONMENT CONCERNS
Recycle the materials with the symbol
.
Put the packaging in applicable containers
to recycle it.
Help protect the environment and human
health and to recycle waste of electrical
and electronic appliances. Do not dispose
appliances marked with the symbol with
the household waste. Return the product
to your local recycling facility or contact
your municipal office.
20 www.electrolux.com
ÍNDICE
INFORMAÇÕES DE SEGURANÇA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
FUNCIONAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
UTILIZAÇÃO DIÁRIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SUGESTÕES E CONSELHOS ÚTEIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
MANUTENÇÃO E LIMPEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
O QUE FAZER SE… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
INSTALAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RUÍDOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DADOS TÉCNICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PREOCUPAÇÕES AMBIENTAIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21
24
25
27
29
31
34
37
38
39
ESTAMOS A PENSAR EM SI
Obrigado por ter adquirido um aparelho Electrolux. Escolheu um produto que traz consigo décadas
de experiência profissional e inovação. Engenhoso e elegante, foi concebido a pensar em si. Assim,
quando o utilizar, terá a tranquilidade de quem sabe que terá sempre óptimos resultados.
Bem-vindo(a) à Electrolux.
Visite o nosso website para:
Resolver problemas e obter conselhos de utilização, catálogos e informações sobre
serviços:
www.electrolux.com
Registar o seu produto para beneficiar de um serviço melhor:
www.electrolux.com/productregistration
Adquirir acessórios, consumíveis e peças de substituição originais para o seu aparelho:
www.electrolux.com/shop
APOIO AO CLIENTE E ASSISTÊNCIA
Recomendamos a utilização de peças de substituição originais.
Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis.
A informação encontra-se na placa de características. Modelo, PNC, Número de Série.
Aviso / Cuidado - Informações de segurança.
Informações gerais e conselhos úteis
Informações ambientais
Sujeito a alterações sem aviso prévio.
PORTUGUÊS
21
INFORMAÇÕES DE SEGURANÇA
Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e usar o aparelho pela primeira vez,
leia atentamente este manual do utilizador,
incluindo as suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas
que utilizam o aparelho conheçam o seu
funcionamento e as características de segurança. Guarde estas instruções e certifique-se de que elas acompanham o aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo estejam devidamente informados quanto à sua
utilização e segurança.
Para sua segurança e da propriedade,
guarde as precauções destas instruções
de utilização, uma vez que o fabricante não
é responsável pelos danos causados por
omissão.
SEGURANÇA PARA CRIANÇAS
E PESSOAS VULNERÁVEIS
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças)
com capacidades físicas, sensoriais ou
mentais reduzidas ou sem experiência e
conhecimento, excepto se lhes tiver sido
dada supervisão ou instrução relativa à
utilização do aparelho por uma pessoa
responsável pela sua segurança.
As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.
• Mantenha todas as embalagens fora do
alcance das crianças. Existe o risco de
asfixia.
• Se eliminar o aparelho retire a ficha da
tomada, corte o cabo eléctrico (o mais
perto do aparelho possível) e retire a
porta para evitar que crianças a brincar
sofram choques eléctricos ou se fechem
dentro do aparelho.
• Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho
mais velho com fecho de mola (lingueta)
na porta ou tampa, certifique-se de que
o fecho de mola está desactivado antes
de eliminar o velho aparelho. Tal irá evitar que se torne numa armadilha fatal
para uma criança.
SEGURANÇA GERAL
ADVERTÊNCIA
Mantenha as aberturas de ventilação da
caixa do aparelho ou da estrutura integrada sem obstruções.
• O aparelho destina-se à conservação de
alimentos e/ou bebidas em ambiente doméstico normal, como explicado neste
manual de instruções.
• Não utilize um dispositivo mecânico ou
qualquer meio artificial para acelerar o
processo de descongelação.
• Não utilize outros aparelhos eléctricos
(como máquinas de fazer gelados) dentro dos aparelhos de refrigeração, a não
ser que sejam aprovados para este fim
pelo fabricante.
• Não danifique o circuito de refrigeração.
• O circuito de refrigeração do aparelho
contém isobutano (R600a), um gás natural com um alto nível de compatibilidade
ambiental que é, no entanto, inflamável.
Durante o transporte e a instalação do
aparelho, certifique-se de que nenhum
dos componentes do circuito de refrigeração fica danificado.
Se o circuito de refrigeração for danificado:
– evite chamas vivas e fontes de ignição
– ventile totalmente a divisão onde o
aparelho se encontra
• É perigoso alterar as especificações ou
modificar este produto de qualquer forma. Quaisquer danos no cabo poderão
provocar um curto-circuito, incêndio e/
ou choque eléctrico.
ADVERTÊNCIA
A substituição de qualquer componente eléctrico (cabo de alimentação, ficha, compressor) tem de ser
efectuada por um agente de assistência certificado ou por pessoal
técnico qualificado, para evitar perigo.
1.
Não deve colocar extensões no cabo de alimentação.
22 www.electrolux.com
2.
•
•
•
•
Certifique-se de que a ficha não está
esmagada ou danificada pela parte
posterior do aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incêndio.
3. Certifique-se de que consegue alcançar a ficha do aparelho.
4. Não puxe o cabo de alimentação.
5. Se a tomada estiver solta, não introduza a ficha. Existe o risco de choque eléctrico ou incêndio.
6. O aparelho não deve funcionar sem
a tampa da lâmpada (se prevista) da
iluminação interior.
Este aparelho é pesado. Tenha cuidado
quando o deslocar.
Não retire nem toque nos itens do compartimento do congelador se estiver com
as mãos húmidas/molhadas, pois pode
sofrer abrasões na pele ou queimaduras
provocadas pelo gelo.
Evite a exposição prolongada do aparelho à luz solar directa.
As lâmpadas (se previstas) utilizadas
neste aparelho são lâmpadas especiais,
seleccionadas apenas para electrodomésticos. Não são adequadas para iluminação doméstica.
UTILIZAÇÃO DIÁRIA
• Não coloque panelas quentes nas partes
de plástico do aparelho.
• Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.
• Não coloque alimentos directamente em
frente à saída de ar na parede posterior.
(Se o aparelho for do tipo Frost Free sem gelo)
• Depois de descongelados, os alimentos
não devem ser recongelados.
• Guarde alimentos congelados pré-embalados de acordo com as instruções do
fabricante do alimento congelado.
• As recomendações de armazenamento
dos fabricantes do aparelho devem ser
estritamente cumpridas. Consulte as
respectivas instruções.
• Não coloque bebidas gaseificadas dentro do congelador, uma vez que cria
pressão no recipiente, podendo fazer
com que expluda, provocando danos no
aparelho.
• Os gelados de gelo podem provocar
queimaduras de gelos se forem consumidos imediatamente depois de retirados do aparelho.
LIMPEZA E MANUTENÇÃO
• Antes da manutenção, desligue o aparelho e retire a ficha da tomada.
• Não limpe o aparelho com objectos de
metal.
• Não utilize objectos afiados para remover o gelo do aparelho. Utilize um raspador de plástico.
• Inspeccione regularmente o orifício de
descarga do frigorífico para presença de
água descongelada. Se necessário, limpe o orifício de descarga. Se o orifício
estiver bloqueado, a água irá acumular
na parte inferior do aparelho.
INSTALAÇÃO
Para efectuar a ligação eléctrica,
siga atentamente as instruções fornecidas nos parágrafos específicos.
• Desembale o aparelho e verifique se
existem danos. Não ligue o aparelho se
estiver danificado. Em caso de danos,
informe imediatamente o local onde o
adquiriu. Nese caso, guarde a embalagem.
• É recomendável aguardar pelo menos
duas horas antes de ligar o aparelho, para permitir que o óleo regresse ao compressor.
• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário
pode provocar sobreaquecimento. Para
garantir uma ventilação suficiente, siga
as instruções relevantes para a instalação.
• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede
para evitar toques nas partes quentes
(compressor, condensador) e possíveis
queimaduras.
• Não coloque o aparelho perto de radiadores ou fogões.
• Certifique-se de que a ficha de alimentação fica acessível após a instalação do
aparelho.
PORTUGUÊS
• Ligue apenas a uma fonte de água potável (se a ligação de água estiver prevista).
ASSISTÊNCIA
• Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho devem ser efectuados por um electricista
qualificado ou pessoa competente.
• A manutenção deste produto deve ser
efectuada por um Centro de Assistência
autorizado, o qual deverá utilizar apenas
peças sobressalentes originais.
PROTECÇÃO AMBIENTAL
Este aparelho não contém gases
que possam danificar a camada de
ozono, tanto no circuito refrigerante como nos materiais de isolamento. O aparelho não deverá ser
eliminado juntamente com o lixo
doméstico. A espuma de isolamento contém gases inflamáveis: o
aparelho deverá ser eliminado de
acordo com as normas aplicáveis
que pode obter junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira, perto do permutador de calor. Os materiais utilizado neste aparelho marcados
são recicláveis.
pelo símbolo
23
24 www.electrolux.com
FUNCIONAMENTO
LIGAR
Introduza a ficha na tomada.
Rode o regulador de temperatura no sentido dos ponteiros do relógio para uma definição média.
DESLIGAR
Para desligar o aparelho, rode o regulador
de temperatura para a posição "O".
REGULAÇÃO DA
TEMPERATURA
A temperatura é regulada automaticamente.
Para utilizar o aparelho, proceda do seguinte modo:
• rode o regulador de temperatura para
definições inferiores para obter a frescura mínima.
• rode o regulador de temperatura para
definições superiores para obter a frescura máxima.
Normalmente, uma definição média é a mais adequada.
No entanto, a definição exacta deve ser escolhida tendo em conta que a temperatura
dentro do aparelho depende da:
• temperatura ambiente
• frequência de abertura da porta
• quantidade de alimentos conservados
• localização do aparelho.
Se a temperatura ambiente for alta
ou se o aparelho estiver completamente cheio e estiver definido para
as temperaturas mais baixas, pode
funcionar continuamente causando
a formação de gelo na parede de
fundo. Neste caso, o selector tem
de estar definido para uma temperatura mais elevada para permitir
descongelação automática e, por
isso, consumo de energia reduzido.
PORTUGUÊS
25
UTILIZAÇÃO DIÁRIA
ANTES DA PRIMEIRA
UTILIZAÇÃO
Antes de utilizar o aparelho pela primeira
vez, limpe o interior e todos os acessórios
com água morna e detergente neutro, para
remover o cheiro típico de um produto novo, e seque minuciosamente.
Não utilize detergentes ou pós
abrasivos, pois estes produtos danificam o acabamento.
CONGELAÇÃO DE ALIMENTOS
FRESCOS
O compartimento de congelação é adequado para a congelação de alimentos frescos e armazenamento a longo prazo de alimentos congelados e ultracongelados.
Para congelar alimentos frescos não é necessário alterar a definição média.
No entanto, para uma operação de congelação mais rápida, rode o regulador de
temperatura para definições superiores para obter a frescura máxima.
Neste estado, a temperatura do
compartimento do frigorífico pode
descer abaixo dos 0° C. Se isto
ocorrer, volte a definir o regulador
da temperatura para uma definição
mais quente.
Coloque os alimentos frescos a serem
congelados na prateleira do compartimento do congelador equivalente ao local mais
frio.
A quantidade máxima de alimentos que
podem ser congelados em 24 horas está
indicada na placa de características,
uma etiqueta presente no interior do aparelho.
O processo de congelação demora 24 horas: durante este período, não introduza
novos alimentos a serem congelados.
ARMAZENAMENTO DE
ALIMENTOS CONGELADOS
Quando ligar pela primeira vez ou após um
período sem utilização, antes de colocar os
produtos no compartimento, deixe o aparelho em funcionamento durante no mínimo 2 horas nas definições mais elevadas.
Em caso de descongelação acidental, por exemplo, devido a falta
de electricidade, se a alimentação
estiver desligada por mais tempo
que aquele mostrado na tabela de
características técnicas em "tempo
de reinício", os alimentos descongelados têm de ser consumidos rapidamente ou cozinhados imediatamente e depois, novamente congelados (depois de arrefecerem).
DESCONGELAÇÃO
Os alimentos congelados, antes de serem
utilizados, podem ser descongelados no
compartimento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para esta operação.
Os pedaços pequenos podem mesmo ser
cozinhados ainda congelados, directamente do congelador: neste caso, a confecção
irá demorar mais.
PRODUÇÃO DE CUBOS DE
GELO
Este aparelho possui um ou mais tabuleiros para a produção de cubos de gelo. Encha estes tabuleiros com água, de seguida
coloque-os no compartimento do congelador.
Não utilize instrumentos metálicos
para remover os tabuleiros do congelador.
26 www.electrolux.com
PRATELEIRAS MÓVEIS
As paredes do frigorífico têm várias calhas
que lhe permitem posicionar as prateleiras
como preferir.
POSICIONAMENTO DAS PRATELEIRAS DA PORTA
Para permitir o armazenamento de embalagens de alimentos de várias dimensões, as
prateleiras da porta podem ser colocadas
a diferentes alturas.
Para fazer estes ajustes, proceda do seguinte modo:
puxe gradualmente a prateleira na direcção
das setas até se soltar e, de seguida, reposicione conforme necessário.
1
2
FUNÇÃO FREESTORE
1
2
A função FREESTORE permite uma rápida
refrigeração dos alimentos e uma temperatura mais uniforme no compartimento.
Prima o interruptor (1) para ligar o FREESTORE. A luz verde (2) acende-se.
Este dispositivo permite uma rápida refrigeração dos alimentos e uma temperatura
mais uniforme no compartimento.
Ligue a função FREESTORE quando a
temperatura ambiente exceder os 25 °C.
PORTUGUÊS
27
SUGESTÕES E CONSELHOS ÚTEIS
CONSELHOS PARA POUPAR
ENERGIA
• Não abra muitas vezes a porta nem a
deixe aberta mais tempo do que o necessário.
• Se a temperatura ambiente for alta e o
regulador de temperatura se encontrar
na definição de baixa temperatura com o
aparelho completamente cheio, o compressor pode funcionar continuamente,
causando gelo no evaporador. Se isto
acontecer, coloque o regulador de temperatura em definições mais quentes,
para permitir a descongelação automática, poupando assim no consumo de
electricidade.
CONSELHOS PARA A
REFRIGERAÇÃO DE
ALIMENTOS FRESCOS
Para obter o melhor desempenho:
• não guarde alimentos quentes ou líquidos que se evaporam no frigorífico
• cubra ou embrulhe os alimentos, particularmente se tiverem um cheiro forte
• posicione os alimentos de modo a que o
ar possa circular livremente em redor
CONSELHOS PARA A
REFRIGERAÇÃO
Conselhos úteis:
Carne (todos os tipos) : embrulhe em sacos de politeno e coloque na prateleira de
vidro acima da gaveta de vegetais.
Por motivos de segurança, guarde desta
forma por um dia ou dois no máximo.
Alimentos cozinhados, pratos frios, etc: estes devem estar cobertos e podem ser colocados em qualquer prateleira.
Fruta e vegetais: estes devem ser minuciosamente limpos e colocados nas gavetas
especiais fornecidas.
Manteiga e queijo: estes devem ser colocados em recipientes herméticos especiais
ou embrulhados em folha de alumínio ou
sacos de politeno para excluir o máximo de
ar possível.
Garrafas de leite: estas devem ter uma
tampa e devem ser armazenadas na prateleira de garrafas na porta.
Bananas, batatas, cebolas e alho, se não
estiverem embalados, não devem ser guardados no frigorífico.
CONSELHOS PARA A
CONGELAÇÃO
Para o ajudar a tirar partido do processo
de congelação, eis alguns conselhos importantes:
• a quantidade máxima de alimentos que
pode ser congelada em 24h. está mostrada na placa de dados;
• O processo de congelamento demora
24 horas. Não devem ser adicionados
mais alimentos para congelação durante
este período;
• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;
• Prepare os alimentos em pequenas
quantidades para permitir que sejam rápida e completamente congeladas e para tornar possível subsequentemente
descongelar apenas a quantidade necessária;
• embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que
as embalagens são herméticas;
• Não permita que os alimentos frescos e
descongelados entrem em contacto
com os alimentos já congelados, evitando assim o aumento de temperatura dos
alimentos congelados;
• os alimentos sem gordura são melhores
para armazenar que os alimentos com
gordura; o sal reduz o tempo de armazenamento dos alimentos;
• a água congela. Se for consumida imediatamente após a remoção do compartimento do congelador, poderá causar
queimaduras de gelo na pele;
• é aconselhável que anote a data de congelação em cada embalagem individual
para permitir que saiba o tempo de armazenamento.
CONSELHOS PARA O
ARMAZENAMENTO DE
ALIMENTOS CONGELADOS
Para obter o melhor desempenho deste
aparelho, siga estas indicações:
28 www.electrolux.com
• certifique-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo vendedor;
• certifique-se de que os alimentos congelados são transferidos do supermercado
para o congelador no tempo mais curto
possível;
• não abra a porta muitas vezes, nem a
deixe aberta mais tempo do que o necessário;
• uma vez descongelados, os alimentos
degradam-se rapidamente e não podem
voltar a ser congelados;
• não exceda o período de armazenamento indicado pelo produtor dos alimentos.
PORTUGUÊS
29
MANUTENÇÃO E LIMPEZA
CUIDADO
Retire a ficha da tomada antes de
efectuar qualquer operação de manutenção.
Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a recarga
devem, por isso, ser efectuadas
exclusivamente por técnicos autorizados.
LIMPEZA PERIÓDICA
O equipamento tem de ser limpo regularmente:
• limpe o interior e os acessórios com
água morna e sabão neutro.
• verifique regularmente os vedantes de
porta e limpe-os para se certificar de
que estão limpos e sem resíduos.
• lave e seque minuciosamente.
Limpe o condensador (grelha preta) e o
compressor que está no fundo do aparelho, com uma escova. Esta operação irá
melhorar o desempenho do aparelho e
poupar consumo de electricidade.
Tenha cuidado para não danificar o
sistema de arrefecimento.
Muitos agentes de limpeza de superfícies
de cozinhas contêm químicos que podem
atacar/danificar os plásticos usados neste
aparelho. Por esta razão é aconselhável
que a estrutura exterior deste aparelho seja
limpa apenas com água morna com um
pouco de solução de limpeza adicionada.
Após a limpeza, volte a ligar o equipamento à tomada de alimentação.
Não puxe, desloque nem danifique
quaisquer tubos e/ou cabos dentro
do armário.
Nunca utilize detergentes, pós
abrasivos, produtos de limpeza
muito perfumados ou cera de polir
para limpar o interior, pois isto irá
danificar a superfície e deixar um
odor forte.
DESCONGELAR O FRIGORÍFICO
O gelo é automaticamente eliminado do
evaporador do compartimento do frigorífico
sempre que o compressor motorizado pára, durante o funcionamento normal. A
água resultante da descongelação é drenada por um canal para um recipiente especial colocado na parte posterior do aparelho, sobre o compressor motorizado, onde
evapora.
Limpe periodicamente o orifício de descarga da água resultante da descongelação
no centro do canal do compartimento do
frigorífico para evitar que um fluxo excessivo de água pingue sobre os alimentos. Utilize o acessório de limpeza especial fornecido, que irá encontrar já inserido no orifício
de descarga.
30 www.electrolux.com
DESCONGELAÇÃO DO
CONGELADOR
Haverá sempre formação de algum
gelo nas paredes do compartimento superior.
Descongele o congelador quando
a camada de gelo atingir uma espessura de 3 a 5 mm.
Para remover o gelo, execute estes passos:
1. Desligue o aparelho.
2. Retire os alimentos armazenados, embrulhe-os em várias folhas de jornal e
coloque-os num local frio.
3. Abra a porta.
4. Quando a descongelação estiver concluída, seque totalmente o interior.
5. Ligue o aparelho.
6. Defina o regulador de temperatura para obter a frescura máxima e coloque
o aparelho em funcionamento durante
duas ou três horas com esta regulação.
7. Volte a colocar os alimentos previamente retirados no compartimento.
ADVERTÊNCIA
Nunca utilize objectos metálicos
afiados para raspar o gelo do evaporador, pois pode danificá-lo. Não
utilize um dispositivo mecânico ou
qualquer meio artificial para acelerar o processo de descongelação
além dos recomendados pelo fabricante. Um aumento da temperatura das embalagens dos alimentos congelados, durante a descongelação, pode reduzir o tempo de
armazenamento seguro.
PERÍODOS DE INACTIVIDADE
Quando o aparelho não é utilizado por longos períodos, observe as seguintes precauções:
• desligue o aparelho da tomada da
electricidade
• retire todos os alimentos
• descongele (se previsto) e limpe o aparelho e todos os acessórios
• deixe a(s) porta(s) aberta(s) para evitar
cheiros desagradáveis.
Se o armário for mantido ligado, peça a alguém para o verificar esporadicamente,
para evitar que os alimentos no interior se
estraguem em caso de falha eléctrica.
PORTUGUÊS
31
O QUE FAZER SE…
ADVERTÊNCIA
Antes da resolução de problemas,
retire a ficha da tomada.
A resolução de problemas que não
se encontram no manual só deve
ser efectuada por um electricista
qualificado ou uma pessoa competente.
Existem alguns ruídos durante a
utilização normal (compressor, circulação de refrigerante).
Problema
Possível causa
Solução
O aparelho não funciona. A lâmpada
não funciona.
O aparelho está desligado.
Ligue o aparelho.
A ficha não está correctamente inserida na tomada.
Ligue a ficha do aparelho
correctamente à tomada de
alimentação.
O aparelho não tem alimentação. Não existe tensão na tomada.
Ligue um aparelho eléctrico
diferente à tomada.
Contacte um electricista
qualificado.
A lâmpada está no modo
de espera.
Feche e abra a porta.
A lâmpada não funciona.
A lâmpada está defeituosa. Consulte "Substituir a lâmpada".
O compressor funciona continuamente.
A temperatura não está regulada correctamente.
Defina uma temperatura
mais elevada.
A porta não está fechada
correctamente.
Consulte "Fechar a porta".
A porta foi aberta muitas
vezes.
Não mantenha a porta aberta mais tempo do que o necessário.
A temperatura do produto
está muito alta.
Deixe que a temperatura do
produto diminua até à temperatura ambiente antes de
o guardar.
A temperatura ambiente
está muito alta.
Diminua a temperatura ambiente.
A água escorre na
placa traseira do frigorífico.
Durante o processo de
Isto está correcto.
descongelação automático,
o gelo é descongelado na
placa traseira.
A água escorre para
o frigorífico.
A saída de água está obstruída.
Limpe a saída da água.
32 www.electrolux.com
Problema
Possível causa
Solução
Os produtos evitam que a
água escorra para o colector de água.
Certifique-se de que os produtos não tocam na placa
traseira.
A água escorre para
o chão.
A saída de água desconge- Engate a saída de água deslada não escorre para o ta- congelada no tabuleiro de
buleiro de evaporação aci- evaporação.
ma do compressor.
A temperatura no
aparelho está demasiado baixa.
A temperatura não está regulada correctamente.
Defina uma temperatura
mais elevada.
A temperatura no
aparelho está demasiado alta.
A temperatura não está regulada correctamente.
Defina uma temperatura
mais baixa.
A porta não está fechada
correctamente.
Consulte "Fechar a porta".
A temperatura do produto
está muito alta.
Deixe que a temperatura do
produto diminua até à temperatura ambiente antes de
o guardar.
Muitos produtos armazena- Armazene menos produtos
dos ao mesmo tempo.
ao mesmo tempo.
Não existe circulação de ar
frio no aparelho.
Certifique-se de que existe
circulação de ar frio no aparelho.
SUBSTITUIR A LÂMPADA
1.
2.
3.
4.
5.
6.
7.
8.
FECHAR A PORTA
1.
Limpe as juntas da porta.
2.
Desligue a ficha de alimentação eléctrica da tomada.
Retire o parafuso da tampa da lâmpada.
Retire a tampa da lâmpada (consulte a
figura).
Substitua a lâmpada usada por uma
lâmpada nova com a mesma potência
e especialmente concebida para aparelhos domésticos. (A potência máxima está indicada na tampa da lâmpada.)
Instale a tampa da lâmpada.
Aperte o parafuso da tampa da lâmpada.
Ligue a ficha à tomada.
Abra a porta. Certifique-se de que a
lâmpada acende.
Se necessário, ajuste a porta. Consulte
"Instalação".
PORTUGUÊS
3.
Se necessário, substitua as juntas defeituosas da porta. Contacte o Centro
de Assistência Técnica.
33
34 www.electrolux.com
INSTALAÇÃO
ADVERTÊNCIA
Leia as "Informações de segurança" cuidadosamente para a sua
segurança e funcionamento correcto do aparelho antes de o instalar.
LOCALIZAÇÃO
100 mm
15 mm
15 mm
O aparelho deve ser instalado longe de fontes de calor, como radiadores, termoacumuladores, luz solar directa, etc. Certifique-se
de que o ar pode circular livremente na parte
posterior do aparelho. Para garantir o melhor
desempenho, se o aparelho estiver sob uma
unidade de parede suspensa, a distância mínima entre o topo do aparelho e a unidade
de parede deve ser de, pelo menos, 100
mm. Em todo o caso, deve-se evitar colocar
o aparelho debaixo de uma unidade suspensa na parede. O nivelamento preciso é garantido por um ou vários pés ajustáveis na
base do aparelho. Se o aparelho for colocado num canto e se o lado com dobradiças ficar virado para a parede, a distância entre a
parede e o aparelho deve ser de, pelo menos, 10 mm para permitir que a porta abra o
suficiente para poder retirar as prateleiras.
ADVERTÊNCIA
Deve ser possível desligar o aparelho
da corrente eléctrica; a ficha de alimentação eléctrica tem de estar facilmente acessível após a instalação.
LIGAÇÃO ELÉCTRICA
Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de
dados correspondem à fonte de alimentação doméstica.
O aparelho deve ter uma ligação à terra. A
ficha do cabo de alimentação é fornecida
com um contacto para este objectivo. Se a
tomada da fonte de alimentação doméstica
não estiver ligada à terra, ligue o aparelho a
uma ligação à terra separada, em conformidade com as normas actuais, consultando um electricista qualificado.
O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.
Este aparelho cumpre com as directivas.
E.E.C.
PORTUGUÊS
35
SEPARADORES TRASEIROS
Existem dois espaçadores no interior
do aparelho, que devem ser instalados
conforme ilustrado.
Desaperte os parafusos, introduza o espaçador debaixo da cabeça do parafuso e
volte a apertar os parafusos.
REVERSIBILIDADE DA PORTA
Antes de efectuar qualquer operação, retire
a ficha da tomada.
Recomendamos que execute as seguintes
operações com a ajuda de outra pessoa
que irá segurar as portas do aparelho durante as operações.
Para alterar o sentido de abertura da porta, proceda da seguinte forma:
Remova a dobradiça superior, tendo o cuidado de manter segura a porta superior
(risco de queda), e conserve-a para utilizar
mais tarde.
H
Remova a porta superior.
Retire o suporte superior e monte-o no lado oposto.
Desaparafuse a dobradiça central (H). Retire as tampas de plástico localizadas no
lado oposto da dobradiça central e coloque-as nos orifícios ocupados anteriormente pela dobradiça.
36 www.electrolux.com
e
A
A
Remova a porta inferior.
Com a ajuda de uma ferramenta, remova a
cobertura (f), desaperte a cavilha da dobradiça inferior (e) com uma chave de porcas de 10 mm e volte a apertar no lado
oposto.
Instale a cobertura (f) no lado oposto.
f
Coloque a cavilha da dobradiça central no
orifício esquerdo da porta inferior e fixe a
dobradiça com os espaçadores.
Instale a porta superior na cavilha da dobradiça central.
Instale a dobradiça superior no lado oposto.
Coloque a porta inferior na cavilha da dobradiça inferior (e).
Remova as coberturas (se previstas) e desaperte a pega. No lado oposto, remova
as coberturas dos orifícios. Fixe a pega no
lado oposto juntamente com as coberturas. Coloque as tampas de plástico nos
orifícios que ficaram abertos, que pode encontrar no saco do manual das instruções.
ADVERTÊNCIA
Ligue-o à tomada.
Caso não queira executar as operações
acima mencionadas, contacte o Serviço
Pós-venda mais próximo. Os custos da inversão das portas pelo técnico do Serviço
Pós-venda serão suportados por si.
ADVERTÊNCIA
Após ter invertido a direcção de
abertura das portas, verifique se
todos os parafusos estão correctamente apertados e se a junta magnética adere ao aparelho.
Se a temperatura ambiente for baixa (por exemplo, no Inverno), a junta pode não se moldar perfeitamente ao aparelho. Neste caso,
aguarde que a junta adira naturalmente. Pouse o aparelho com a
parte posterior para baixo.
PORTUGUÊS
37
RUÍDOS
Existem alguns ruídos durante o funcionamento normal (compressor, circulação do
refrigerante).
SSS
RRR
!
HISSS!
OK
BRRR!
!
BB
U
BL
CLICK!
BRRR!
BLUBB!
K!
IC
CL
CR
AC
K!
CLICK!
BRRR!
BLUBB!
38 www.electrolux.com
HISSS!
HISSS!
SSSRRR!
SSSRRR!
CRACK!
CRACK!
DADOS TÉCNICOS
Dimensão do nicho de
instalação
Altura
1560 mm
Largura
600 mm
Profundidade
645 mm
Tempo de reinício
25 h
Tensão
230-240 V
Frequência
As informações técnicas encontram-se na
placa de características no lado esquerdo
50 Hz
interno do aparelho e na etiqueta de energia.
PORTUGUÊS
39
PREOCUPAÇÕES AMBIENTAIS
Recicle os materiais que apresentem o
. Coloque a embalagem nos
símbolo
contentores indicados para reciclagem.
Ajude a proteger o ambiente e a saúde
pública através da reciclagem de aparelhos
eléctricos e electrónicos. Não elimine os
aparelhos que tenham o símbolo
juntamente com os resíduos domésticos.
Coloque o produto num ponto de recolha
para reciclagem local ou contacte as suas
autoridades municipais.
www.electrolux.com/shop
222352561-A-022012
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
