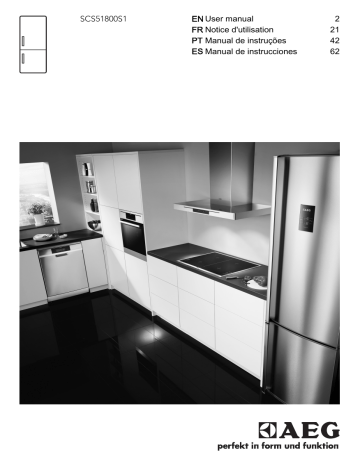

SCS51800S1
EN User manual
FR Notice d'utilisation
PT Manual de instruções
ES Manual de instrucciones
2
21
42
62
2
www.aeg.com
CONTENTS
1.
2.
3.
4.
5.
6.
7.
8.
9.
SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
DAILY USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
HELPFUL HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
WHAT TO DO IF… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
NOISES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
FOR PERFECT RESULTS
Thank you for choosing this AEG product. We have created it to give you impeccable
performance for many years, with innovative technologies that help make life simpler –
features you might not find on ordinary appliances. Please spend a few minutes reading to get
the very best from it.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.aeg.com
Register your product for better service:
www.aeg.com/productregistration
Buy Accessories, Consumables and Original spare parts for your appliance:
www.aeg.com/shop
CUSTOMER CARE AND SERVICE
We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.
ENGLISH
1.
3
SAFETY INSTRUCTIONS
In the interest of your safety and to ensure the correct use, before installing
and first using the appliance, read this
user manual carefully, including its hints
and warnings. To avoid unnecessary mistakes and accidents, it is important to
ensure that all people using the appliance are thoroughly familiar with its operation and safety features. Save these
instructions and make sure that they remain with the appliance if it is moved or
sold, so that everyone using it through
its life will be properly informed on appliance use and safety.
For the safety of life and property keep
the precautions of these user's instructions as the manufacturer is not responsible for damages caused by omission.
1.1 Children and vulnerable
people safety
• This appliance is not intended for use
by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person
responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
• Keep all packaging well away from
children. There is risk of suffocation.
• If you are discarding the appliance
pull the plug out of the socket, cut the
connection cable (as close to the appliance as you can) and remove the
door to prevent playing children to
suffer electric shock or to close themselves into it.
• If this appliance featuring magnetic
door seals is to replace an older appliance having a spring lock (latch) on
the door or lid, be sure to make that
spring lock unusable before you discard the old appliance. This will prevent it from becoming a death trap for
a child.
1.2 General safety
WARNING!
Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of obstruction.
• The appliance is intended for keeping
foodstuff and/or beverages in a normal household and similar applications such as:
– staff kitchen areas in shops, offices
and other working environments;
– farm houses and by clients in hotels,
motels and other residential type
environments;
– bed and breakfast type environments;
– catering and similar non-retail applications.
• Do not use a mechanical device or any
artificial means to speed up the thawing process.
• Do not use other electrical appliances
(such as ice cream makers) inside of
refrigerating appliances, unless they
are approved for this purpose by the
manufacturer.
• Do not damage the refrigerant circuit.
• The refrigerant isobutane (R600a) is
contained within the refrigerant circuit
of the appliance, a natural gas with a
high level of environmental compatibility, which is nevertheless flammable.
During transportation and installation
of the appliance, be certain that none
of the components of the refrigerant
circuit become damaged.
If the refrigerant circuit should become damaged:
– avoid open flames and sources of
ignition
– thoroughly ventilate the room in
which the appliance is situated
• It is dangerous to alter the specifications or modify this product in any
way. Any damage to the cord may
cause a short-circuit, fire and/or electric shock.
4
www.aeg.com
WARNING!
Any electrical component (power
cord, plug, compressor) must be
replaced by a certified service
agent or qualified service personnel to avoid hazard.
1.
•
•
•
•
Power cord must not be lengthened.
2. Make sure that the power plug is
not squashed or damaged by the
back of the appliance. A squashed
or damaged power plug may
overheat and cause a fire.
3. Make sure that you can come to
the mains plug of the appliance.
4. Do not pull the mains cable.
5. If the power plug socket is loose,
do not insert the power plug.
There is a risk of electric shock or
fire.
6. You must not operate the appliance without the lamp cover (if
foreseen) of interior lighting.
This appliance is heavy. Care should
be taken when moving it.
Do not remove nor touch items from
the freezer compartment if your hands
are damp/wet, as this could cause skin
abrasions or frost/freezer burns.
Avoid prolonged exposure of the appliance to direct sunlight.
Bulb lamps (if foreseen) used in this
appliance are special purpose lamps
selected for household appliances use
only. They are not suitable for household room illumination.
1.3 Daily Use
• Do not put hot pot on the plastic parts
in the appliance.
• Do not store flammable gas and liquid
in the appliance, because they may
explode.
• Do not place food products directly
against the air outlet on the rear wall.
(If the appliance is Frost Free)
• Frozen food must not be re-frozen
once it has been thawed out.
• Store pre-packed frozen food in accordance with the frozen food manufacturer's instructions.
• Appliance's manufacturers storage
recommendations should be strictly
adhered to. Refer to relevant instructions.
• Do not place carbonated or fizzy
drinks in the freezer compartment as it
creates pressure on the container,
which may cause it to explode, resulting in damage to the appliance.
• Ice lollies can cause frost burns if consumed straight from the appliance.
1.4 Care and cleaning
• Before maintenance, switch off the appliance and disconnect the mains plug
from the mains socket.
• Do not clean the appliance with metal
objects.
• Do not use sharp objects to remove
frost from the appliance. Use a plastic
scraper.
• Regularly examine the drain in the refrigerator for defrosted water. If necessary, clean the drain. If the drain is
blocked, water will collect in the bottom of the appliance.
1.5 Installation
For electrical connection carefully follow the instructions given in
specific paragraphs.
• Unpack the appliance and check if
there are damages on it. Do not connect the appliance if it is damaged.
Report possible damages immediately
to the place you bought it. In that case
retain packing.
• It is advisable to wait at least four
hours before connecting the appliance to allow the oil to flow back in
the compressor.
• Adequate air circulation should be
around the appliance, lacking this
leads to overheating. To achieve sufficient ventilation follow the instructions
relevant to installation.
• Wherever possible the back of the
product should be against a wall to
avoid touching or catching warm parts
(compressor, condenser) to prevent
possible burn.
ENGLISH
• The appliance must not be located
close to radiators or cookers.
• Make sure that the mains plug is accessible after the installation of the appliance.
• Connect to potable water supply only
(If a water connection is foreseen).
1.6 Service
• Any electrical work required to do the
servicing of the appliance should be
carried out by a qualified electrician or
competent person.
• This product must be serviced by an
authorized Service Centre, and only
genuine spare parts must be used.
5
ozone layer, in either its refrigerant circuit or insulation materials.
The appliance shall not be discarded together with the urban
refuse and rubbish. The insulation foam contains flammable
gases: the appliance shall be disposed according to the applicable regulations to obtain from
your local authorities. Avoid
damaging the cooling unit, especially at the rear near the heat exchanger. The materials used on
this appliance marked by the
are recyclable.
symbol
1.7 Environment Protection
This appliance does not contain
gasses which could damage the
2. OPERATION
2.1 Switching on
Insert the plug into the wall socket.
Turn the Temperature regulator clockwise to a medium setting.
2.2 Switching off
To turn off the appliance, turn the Temperature regulator to the "O" position.
2.3 Temperature regulation
The temperature is automatically regulated.
To operate the appliance, proceed as
follows:
• turn the Temperature regulator toward lower settings to obtain the minimum coldness.
• turn the Temperature regulator toward higher settings to obtain the
maximum coldness.
A medium setting is generally
the most suitable.
However, the exact setting should be
chosen keeping in mind that the temperature inside the appliance depends on:
• room temperature
• how often the door is opened
• the quantity of food stored
• the location of the appliance.
If the ambient temperature is
high or the appliance is fully loaded, and the appliance is set to
the lowest temperatures, it may
run continuously causing frost to
form on the rear wall. In this case
the dial must be set to a higher
temperature to allow automatic
defrosting and therefore reduced
energy consumption.
6
www.aeg.com
3. DAILY USE
3.1 Cleaning the interior
Before using the appliance for the first
time, wash the interior and all internal
accessories with lukewarm water and
some neutral soap so as to remove the
typical smell of a brand-new product,
then dry thoroughly.
Do not use detergents or abrasive powders, as these will damage the finish.
3.2 Freezing fresh food
The freezer compartment is suitable for
freezing fresh food and storing frozen
and deep-frozen food for a long time.
To freeze fresh foods it is not necessary
to change the medium setting.
Place the fresh food to be frozen on the
shelves in contact with side walls that are
cold.
All the compartments are suitable for
freezing fresh food.
3.3 Storage of frozen food
When first starting-up or after a period
out of use, before putting the products
in the compartment let the appliance run
at least 2 hours on the higher settings.
If large quantities of food are to be stored, remove all drawers and shelves from
appliance.
In the event of accidental defrosting, for example due to a
power failure, if the power has
been off for longer that the value
shown in the technical characteristics chart under "rising time",
the defrosted food must be consumed quickly or cooked immediately and then re-frozen (after
cooling).
3.4 Thawing
Deep-frozen or frozen food, prior to being used, can be thawed in the refrigerator compartment or at room temperature, depending on the time available
for this operation.
Small pieces may even be cooked still
frozen, directly from the freezer: in this
case, cooking will take longer.
3.5 Ice-cube production
This appliance is equipped with one or
more trays for the production of icecubes. Fill these trays with water, then
put them in the freezer compartment.
Do not use metallic instruments
to remove the trays from the
freezer.
3.6 Temperature Indicator
This appliance is sold in France.
In accordance with regulations
valid in this country it must be
provided with a special device
(see figure) placed in the lower
compartment of the fridge to indicate the coldest zone of it.
ENGLISH
7
3.7 Movable shelves
The walls of the refrigerator are equipped with a series of supports so that the
shelves can be positioned as desired.
3.8 Positioning the door
shelves
To permit storage of food packages of
various sizes, the door shelves can be
placed at different heights.
3.9 Positioning the sliding box
The sliding box can be placed at different heights.
Do make these adjustments proceed as
follow:
1. lift the shelf with the sliding box upwards and out of the holders in the
door
2. remove the retaining bracket out of
the guide under the shelf
3. Reverse the above operation to insert the sliding box at a different
height.
4. HELPFUL HINTS AND TIPS
4.1 Hints for energy saving
• Do not open the door frequently or
leave it open longer than absolutely
necessary.
• If the ambient temperature is high and
the Temperature Regulator is set to
low temperature and the appliance is
fully loaded, the compressor may run
continuously, causing frost or ice on
the evaporator. If this happens, set the
Temperature Regulator toward warmer settings to allow automatic defrosting and so a saving in electricity consumption.
4.2 Hints for fresh food
refrigeration
To obtain the best performance:
• do not store warm food or evaporating liquids in the refrigerator
• do cover or wrap the food, particularly
if it has a strong flavour
• position food so that air can circulate
freely around it
4.3 Hints for refrigeration
Useful hints:
8
www.aeg.com
Meat (all types) : wrap in polythene bags
and place on the glass shelf above the
vegetable drawer.
For safety, store in this way only one or
two days at the most.
Cooked foods, cold dishes, etc..: these
should be covered and may be placed
on any shelf.
Fruit and vegetables: these should be
thoroughly cleaned and placed in the
special drawer(s) provided.
Butter and cheese: these should be
placed in special airtight containers or
wrapped in aluminium foil or polythene
bags to exclude as much air as possible.
Milk bottles: these should have a cap
and should be stored in the bottle rack
on the door.
Bananas, potatoes, onions and garlic, if
not packed, must not be kept in the refrigerator.
• wrap up the food in aluminium foil or
polythene and make sure that the
packages are airtight;
• do not allow fresh, unfrozen food to
touch food which is already frozen,
thus avoiding a rise in temperature of
the latter;
• lean foods store better and longer
than fatty ones; salt reduces the storage life of food;
• water ices, if consumed immediately
after removal from the freezer compartment, can possibly cause the skin
to be freeze burnt;
• it is advisable to show the freezing in
date on each individual pack to enable
you to keep tab of the storage time.
4.4 Hints for freezing
To obtain the best performance from
this appliance, you should:
• make sure that the commercially frozen foodstuffs were adequately stored
by the retailer;
• be sure that frozen foodstuffs are
transferred from the foodstore to the
freezer in the shortest possible time;
• not open the door frequently or leave
it open longer than absolutely necessary;
• once defrosted, food deteriorates rapidly and cannot be refrozen;
• do not exceed the storage period indicated by the food manufacturer.
To help you make the most of the freezing process, here are some important
hints:
• the maximum quantity of food which
can be frozen in 24 hrs. is shown on
the rating plate;
• the freezing process takes 24 hours.
No further food to be frozen should
be added during this period;
• only freeze top quality, fresh and thoroughly cleaned, foodstuffs;
• prepare food in small portions to enable it to be rapidly and completely frozen and to make it possible subsequently to thaw only the quantity required;
4.5 Hints for storage of frozen
food
5. CARE AND CLEANING
CAUTION!
Unplug the appliance before carrying out any maintenance operation.
This appliance contains hydrocarbons in its cooling unit; maintenance and recharging must
therefore only be carried out by
authorized technicians.
5.1 Periodic cleaning
The equipment has to be cleaned regularly:
• clean the inside and accessories with
lukewarm water and some neutral
soap.
• regularly check the door seals and
wipe clean to ensure they are clean
and free from debris.
ENGLISH
• rinse and dry thoroughly.
Do not pull, move or damage
any pipes and/or cables inside
the cabinet.
Never use detergents, abrasive
powders, highly perfumed cleaning products or wax polishes to
clean the interior as this will damage the surface and leave a
strong odour.
Clean the condenser (black grill) and the
compressor at the back of the appliance
with a brush. This operation will improve
9
the performance of the appliance and
save electricity consumption.
Take care of not to damage the
cooling system.
Many proprietary kitchen surface cleaners contain chemicals that can attack/
damage the plastics used in this appliance. For this reason it is recommended
that the outer casing of this appliance is
only cleaned with warm water with a little
washing-up liquid added.
After cleaning, reconnect the equipment
to the mains supply.
5.2 Defrosting the refrigerator
Frost is automatically eliminated from
the evaporator of the refrigerator compartment every time the motor compressor stops, during normal use. The defrost water drains out through a drain
hole into a special container at the back
of the appliance, over the motor compressor, where it evaporates.
It is important to periodically clean the
defrost water drain hole in the middle of
the refrigerator compartment channel to
prevent the water overflowing and dripping onto the food inside.
5.3 Defrosting the freezer
3.
A certain amount of frost will always form
on the freezer shelves and around the
top compartment.
Defrost the freezer when the frost layer
reaches a thickness of about 3-5 mm.
In order to speed up the defrosting process, place a pot of warm
water in the freezer compartment. In addition, remove pieces
of ice that break away before defrosting is complete.
4. When defrosting is completed, dry
the interior thoroughly.
5. Switch on the appliance.
6. After two or three hours, reload the
previously removed food into the
compartment.
About 12 hours prior to defrosting, set the Temperature regulator toward higher settings , in order to build up sufficient chill reserve for the interruption in operation.
To remove the frost, follow the instructions below:
1. Switch off the appliance.
2. Remove any stored food, wrap it in
several layers of newspaper and put
it in a cool place.
CAUTION!
Do not touch frozen goods with
wet hands. Hands can freeze to
the goods.
Leave the door open.
10 www.aeg.com
Never use sharp metal tools to
scrape off frost from the innerliner as you could damage it.
Do not use a mechanical device
or any artificial means to speed
up the thawing process other
than those recommended by the
manufacturer.
A temperature rise of the frozen
food packs, during defrosting,
may shorten their safe storage
life.
• disconnect the appliance from electricity supply
• remove all food
• defrost (if foreseen) and clean the appliance and all accessories
• leave the door/doors ajar to prevent
unpleasant smells.
If the cabinet will be kept on, ask somebody to check it once in a while to prevent the food inside from spoiling in
case of a power failure.
5.4 Periods of non-operation
When the appliance is not in use for
long periods, take the following precautions:
6. WHAT TO DO IF…
WARNING!
Before troubleshooting, disconnect the mains plug from the
mains socket.
Only a qualified electrician or
competent person must do the
troubleshooting that is not in this
manual.
There are some sounds during
normal use (compressor, refrigerant circulation).
Problem
Possible cause
The appliance does
not operate. The
lamp does not operate.
The appliance is switched Switch on the appliance.
off.
The lamp does not
work.
The compressor operates continually.
Solution
The mains plug is not
connected to the mains
socket correctly.
Connect the mains plug to
the mains socket correctly.
The appliance has no
power. There is no voltage in the mains socket.
Connect a different electrical appliance to the mains
socket.
Contact a qualified electrician.
The lamp is in stand-by.
Close and open the door.
The lamp is defective.
Refer to "Replacing the
lamp".
The temperature is not
set correctly.
Set a higher temperature.
ENGLISH
Problem
11
Possible cause
Solution
The door is not closed
correctly.
Refer to "Closing the
door".
The door has been
opened too frequently.
Do not keep the door
open longer than necessary.
The product temperature
is too high.
Let the product temperature decrease to room
temperature before storage.
The room temperature is
too high.
Decrease the room temperature.
Water flows on the
rear plate of the refrigerator.
During the automatic defrosting process, frost defrosts on the rear plate.
This is correct.
Water flows into the
refrigerator.
The water outlet is clogged.
Clean the water outlet.
Products prevent that wa- Make sure that products
ter flows into the water
do not touch the rear
collector.
plate.
Water flows on the
ground.
The melting water outlet Attach the melting water
does not flow in the evap- outlet to the evaporative
orative tray above the
tray.
compressor.
The temperature in
the appliance is too
low/high.
The temperature regulator is not set correctly.
Set a higher/lower temperature.
The temperature in
the refrigerator is
too high.
There is no cold air circulation in the appliance.
Make sure that there is
cold air circulation in the
appliance.
The temperature in
the freezer is too
high.
Products are too near to
each other.
Store products so that
there is cold air circulation.
There is too much
frost.
Food is not wrapped correctly.
Wrap the food correctly.
The door is not closed
correctly.
Refer to "Closing the
door".
The temperature regulator is not set correctly.
Set a higher temperature.
6.1 Replacing the lamp
CAUTION!
Disconnect the plug from the
mains socket.
12 www.aeg.com
1.
1
2.
2
1
3.
4.
5.
6.2 Closing the door
1.
2.
Clean the door gaskets.
If necessary, adjust the door. Refer
to "Installation".
At the same time, with the fingers expand up and down the transparent
cover and unhook it in the direction of
the arrows.
Replace the lamp with one of the same
power and shape, specifically designed
for household appliances. (the maximum power is shown on the light bulb
cover).
Reassemble the lamp cover.
Connect the plug to the mains socket.
Open the door. Make sure that the
light comes on.
3.
If necessary, replace the defective
door gaskets. Contact the Service
Center.
7. INSTALLATION
WARNING!
Read the "Safety Information"
carefully for your safety and correct operation of the appliance
before installing the appliance.
7.1 Positioning
Install this appliance at a location where
the ambient temperature corresponds to
the climate class indicated on the rating
plate of the appliance:
Climate
class
Ambient temperature
SN
+10°C to + 32°C
N
+16°C to + 32°C
ST
+16°C to + 38°C
T
+16°C to + 43°C
7.2 Electrical connection
Before plugging in, ensure that the voltage and frequency shown on the rating
plate correspond to your domestic power supply.
The appliance must be earthed. The
power supply cable plug is provided
with a contact for this purpose. If the domestic power supply socket is not earthed, connect the appliance to a separate
earth in compliance with current regulations, consulting a qualified electrician.
The manufacturer declines all responsibility if the above safety precautions are
not observed.
This appliance complies with the E.E.C.
Directives.
7.3 Door reversibility
ENGLISH
The door of the appliance opens to the
right. To open the door to the left, do
these steps before you install the appliance.
• Loosen and remove the upper pin.
• Remove the upper door.
• Remove the spacer.
• Loosen the middle hinge.
• Remove the lower door.
• Loosen and remove the lower pin.
On the opposite side:
• Tighten the lower pin.
• Install the lower door.
• Tighten the middle hinge.
• Install the spacer.
• Install the upper door.
• Tighten the upper pin.
13
14 www.aeg.com
7.4 Ventilation requirements
5 cm
The airflow behind the appliance must
be sufficient.
min.
200 cm2
min.
200 cm2
7.5 Installing the appliance
Do the following steps:
CAUTION!
Make sure that the mains cable
can move freely.
If necessary cut the adhesive sealing
strip and apply it to the appliance as
shown in figure.
x
x
ENGLISH
2
15
Install the appliance in the niche.
Push the appliance in the direction of
the arrow (1) until the upper gap cover
stops against the kitchen furniture.
Push the appliance in the direction of
the arrow (2) against the cupboard on
the opposite side of the hinge.
1
Adjust the appliance in the niche.
Make sure that the distance between
the appliance and the cupboard frontedge is 44 mm.
The lower hinge cover (in the accessories bag) makes sure that the distance
between the appliance and the kitchen
furniture is correct.
Make sure that the clearance between
the appliance and the cupboard is 4
mm.
Open the door. Put the lower hinge
cover in position.
4 mm
44 mm
Attach the appliance to the niche with
4 screws.
I
I
16 www.aeg.com
Remove the correct part from the
hinge cover (E). Make sure to remove
the part DX, in the case of right hinge,
SX in opposite case.
Attach the covers (C, D) to the lugs and
the hinge holes.
Install the vent grille (B).
Attach the hinge covers (E) to the
hinge.
C
D
E
E
B
G
H
Connect the appliance laterally to the
kitchen furniture sidewall:
1. Loosen the screws of the part (G)
and move the part (G) till the furniture sidewall.
2. Tighten the screws of the part (G)
again.
3. Attach the part (H) to the part (G).
ENGLISH
17
Disconnect the parts (Ha), (Hb), (Hc)
and (Hd).
Install the part (Ha) on the inner side of
the kitchen furniture door.
ca. 50 mm
90°
21 mm
90°
ca. 50 mm
21 mm
Push the part (Hc) on the part (Ha).
Ha
Hc
Open the appliance door and the
kitchen furniture door at an angle of
90°.
Insert the small square (Hb) into guide
(Ha).
Put together the appliance door and
the furniture door and mark the holes.
8 mm
Ha
Hb
18 www.aeg.com
Remove the brackets and mark a distance of 8 mm from the outer edge of
the door where the nail must be fitted
(K).
8 mm
K
Ha
Place the small square on the guide
again and fix it with the screws supplied.
Align the kitchen furniture door and
the appliance door by adjusting the
part (Hb).
Hb
Press the part (Hd) on the part (Hb).
Do a final check to make sure that:
• All screws are tightened.
• The sealing strip is attached tightly
to the cabinet.
• The door opens and closes correctly.
Hb
Hd
8. NOISES
There are some sounds during normal
running (compressor, refrigerant circulation).
ENGLISH
SSS
RRR
!
HISSS!
OK
BL
SSSRRR!
HISSS!
BLUBB!
SSSRRR!
HISSS!
BLUBB!
UB
B!
CLICK!
BRRR!
CRACK!
IC
CL
19
K!
BRRR!
CR
AC
K!
CLICK!
BRRR!
CRACK!
20 www.aeg.com
9. TECHNICAL DATA
Dimension of the recess
Height
1780 mm
Width
560 mm
Depth
550 mm
Rising Time
22 h
Voltage
230-240 V
Frequency
50 Hz
The technical information are situated in
the rating plate on the internal left side
of the appliance and in the energy label.
10. ENVIRONMENT CONCERNS
Recycle the materials with the
symbol . Put the packaging in
applicable containers to recycle it.
Help protect the environment and
human health and to recycle waste
of electrical and electronic
appliances. Do not dispose
appliances marked with the symbol
with the household waste. Return the
product to your local recycling
facility or contact your municipal
office.
FRANÇAIS
21
SOMMAIRE
1.
2.
3.
4.
5.
6.
7.
8.
9.
INSTRUCTIONS DE SÉCURITÉ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
UTILISATION QUOTIDIENNE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CONSEILS UTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ENTRETIEN ET NETTOYAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
EN CAS D'ANOMALIE DE FONCTIONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
BRUITS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CARACTÉRISTIQUES TECHNIQUES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22
25
26
28
29
31
33
39
41
POUR DES RÉSULTATS PARFAITS
Merci d'avoir choisi ce produit AEG. Nous l'avons conçu pour qu'il vous offre des
performances irréprochables pour longtemps, en intégrant des technologies innovantes qui
vous simplifient la vie grâce à des caractéristiques que vous ne trouverez pas forcément sur
des appareils ordinaires. Veuillez prendre quelques instants pour lire cette notice afin d'utiliser
au mieux votre appareil.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.aeg.com
Enregistrer votre produit pour obtenir un meilleur service :
www.aeg.com/productregistration
Acheter des accessoires, consommables et pièces de rechange d'origine pour votre
appareil :
www.aeg.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations suivantes :
Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils
Informations écologiques
Sous réserve de modifications.
22 www.aeg.com
1.
INSTRUCTIONS DE SÉCURITÉ
Pour votre sécurité et garantir une utilisation correcte de l'appareil, lisez attentivement cette notice, y compris les conseils et avertissements, avant d'installer
et d'utiliser l'appareil pour la première
fois. Pour éviter toute erreur ou accident,
veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité.
Conservez cette notice avec l'appareil. Si
l'appareil doit être vendu ou cédé à une
autre personne, veillez à remettre cette
notice au nouveau propriétaire, afin qu'il
puisse se familiariser avec son fonctionnement et sa sécurité.
Pour la sécurité des personnes et des
biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant décline toute responsabilité en cas de dommages dus au nonrespect de ces instructions.
Lors de sa fabrication, cet appareil a été
construit selon des normes, directives
et/ou décrets pour une utilisation sur le
territoire français.
Pour la sécurité des biens et des personnes ainsi que pour le respect de
l'environnement, vous devez d'abord
lire attentivement les préconisations
suivantes avant toute utilisation de votre appareil.
ATTENTION
Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon le modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et
corporel, tenez les matériaux
d'emballage hors de portée des
enfants.
ATTENTION
Pour éviter tout risque (mobilier,
immobilier, corporel,...), l'installation, les raccordements (eau,
gaz, électricité, évacuation selon
modèle), la mise en service et la
maintenance de votre appareil
doivent être effectuées par un
professionnel qualifié.
ATTENTION
Votre appareil a été conçu pour
être utilisé par des adultes. Il est
destiné à un usage domestique
normal. Ne l'utilisez pas à des
fins commerciales ou industrielles ou pour d'autres buts que
ceux pour lesquels il a été conçu.
Vous éviterez ainsi des risques
matériel et corporel.
ATTENTION
Débranchez l'appareil avant toute opération de nettoyage manuel. N'utilisez que des produits
du commerce non corrosifs ou
non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque
d'électrocution.
ATTENTION
Si votre appareil est équipé d'un
éclairage, débranchez l'appareil
avant de procéder au changement de l'ampoule (ou du néon,
etc.) pour éviter de s'électrocuter.
ATTENTION
Afin d'empêcher des risques
d'explosion ou d'incendie, ne
placez pas de produits inflammables ou d'éléments imbibés de
produits inflammables à l'intérieur, à proximité ou sur l'appareil.
ATTENTION
Lors de la mise au rebut de votre
appareil, et pour écarter tout risque corporel, mettez hors d'usage ce qui pourrait présenter un
danger : coupez le câble d'alimentation au ras de l'appareil.
Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au
rebut de l'appareil.
FRANÇAIS
ATTENTION
Respectez la chaîne de froid dès
l'acquisition d'un aliment jusqu'à
sa consommation pour exclure le
risque d'intoxication alimentaire.
Veuillez maintenant lire attentivement cette notice pour une
utilisation optimale de votre
appareil.
1.1 Sécurité des enfants et
des personnes vulnérables
• Cet appareil n'est pas destiné à être
utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque
d'expérience et de connaissance les
empêchent d'utiliser l'appareil sans
risque lorsqu'ils sont sans surveillance
ou en l'absence d'instruction d'une
personne responsable qui puisse leur
assurer une utilisation de l'appareil
sans danger.
Empêchez les enfants de jouer avec
l'appareil.
• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut,
veillez à couper le câble d'alimentation électrique au ras de l'appareil
pour éviter les risques d'électrocution.
Démontez la porte pour éviter que
des enfants ne restent enfermés à l'intérieur.
• Cet appareil est muni de fermetures
magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort,
nous vous conseillons de rendre celleci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux enfants
de s'enfermer dans l'appareil et de
mettre ainsi leur vie en danger.
1.2 Consignes générales de
sécurité
AVERTISSEMENT
Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil
ou la structure intégrée, ne soient pas
obstrués.
23
• Les appareils sont destinés uniquement à la conservation des aliments
et/ou des boissons dans le cadre d’un
usage domestique normal, tel que celui décrit dans la présente notice.
– dans des cuisines réservées aux employés dans des magasins, bureaux
et autres lieux de travail ;
– dans les fermes et par les clients
dans des hôtels, motels et autres
lieux de séjour ;
– dans des hébergements de type
chambre d'hôte ;
– pour la restauration et autres utilisations non commerciales.
• N'utilisez pas d'appareils électriques,
d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage.
• Ne faites pas fonctionner d'appareils
électriques (comme des sorbetières
électriques, ...) à l'intérieur des appareils de réfrigération à moins que cette utilisation n'ait reçu l'agrément du
fabricant.
• N'endommagez pas le circuit frigorifique.
• Le circuit frigorifique de l’appareil
contient de l’isobutane (R600a), un gaz
naturel offrant un haut niveau de compatibilité avec l’environnement mais
qui est néanmoins inflammable.
Pendant le transport et l'installation
de votre appareil, assurez-vous qu'aucune partie du circuit frigorifique n'est
endommagée.
Si le circuit frigorifique est endommagé :
– évitez les flammes vives et toute autre source d'allumage
– aérez soigneusement la pièce où se
trouve l'appareil
• Ne modifiez pas les spécifications de
l'appareil. Si le câble d'alimentation
est endommagé, il peut causer un
court circuit, un incendie et/ou une
électrocution.
AVERTISSEMENT
Les éventuelles réparations ou
interventions sur votre appareil,
ainsi que le remplacement du câble d'alimentation, ne doivent
être effectuées que par un professionnel qualifié.
24 www.aeg.com
1.
•
•
•
•
Ne branchez pas le cordon d'alimentation à une rallonge.
2. Assurez-vous que la prise n'est
pas écrasée ou endommagée par
l'arrière de l'appareil. Une prise de
courant écrasée ou endommagée
peut s'échauffer et causer un incendie.
3. Vérifiez que la prise murale de
l'appareil est accessible.
4. Ne débranchez pas l'appareil en
tirant sur le câble.
5. Si la prise murale n'est pas bien fixée, n'introduisez pas de prise dedans. Risque d'électrocution ou
d'incendie.
6. N'utilisez pas l'appareil sans le diffuseur de l'ampoule (si présent) de
l'éclairage intérieur.
Cet appareil est lourd. Faite attention
lors de son déplacement.
Ne touchez pas avec les mains humides les surfaces givrées et les produits
congelés (risque de brûlure et d'arrachement de la peau).
Évitez une exposition prolongée de
l'appareil aux rayons solaires.
Les ampoules (si présentes) utilisées
dans cet appareil sont des ampoules
spécifiques uniquement destinées à
être utilisées sur des appareils ménagers. Elles ne sont pas du tout adaptées à un éclairage quelconque d'une
habitation.
1.3 Utilisation quotidienne
• Ne posez pas d'éléments chauds sur
les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides
inflammables dans l'appareil (risque
d'explosion).
• Ne placez pas d'aliments directement
contre la sortie d'air sur la paroi arrière
de l'appareil. (Si l'appareil est sans givre.)
• Un produit décongelé ne doit jamais
être recongelé.
• Conservez les aliments emballés conformément aux instructions de leur fabricant.
• Respectez scrupuleusement les conseils de conservation donnés par le fa-
bricant de l'appareil. Consultez les instructions respectives.
• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartiment congélateur, car la pression
se formant à l'intérieur du contenant
pourrait le faire éclater et endommager ainsi l'appareil.
• Ne consommez pas certains produits
tels que les bâtonnets glacés dès leur
sortie de l'appareil, car ils peuvent
provoquer des brûlures.
1.4 Entretien et nettoyage
• Avant toute opération d'entretien,
mettez l'appareil hors tension et débranchez-le de la prise de courant.
• N'utilisez pas d'objets métalliques
pour nettoyer l'appareil.
• N'utilisez pas d'objet tranchant pour
gratter la couche de givre. Utilisez une
spatule en plastique.
• Contrôlez régulièrement l'orifice
d'évacuation de l'eau de dégivrage
dans le compartiment réfrigérateur.
Nettoyez-le, si besoin. Si l'orifice est
bouché, l'eau s'écoulera en bas de
l'appareil.
1.5 Installation
Avant de procéder au branchement électrique, respectez scrupuleusement les instructions
fournies dans cette notice.
• Déballez l'appareil et vérifiez qu'il
n'est pas endommagé. Ne branchez
pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur
de l'appareil les dommages constatés.
Dans ce cas, gardez l'emballage.
• Il est conseillé d'attendre au moins
quatre heures avant de brancher l'appareil pour que le circuit frigorifique
soit stabilisé.
• Veillez à ce que l'air circule librement
autour de l'appareil pour éviter qu'il
ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compresseur
et le condenseur (risque de brûlure).
FRANÇAIS
• Placez de préférence votre appareil
loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
• Assurez-vous que la prise murale reste
accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. (Si un branchement
sur le réseau d'eau est prévu.)
1.6 Maintenance
• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien
qualifié ou une personne compétente.
• Cet appareil ne doit être entretenu et
réparé que par un Service après-vente
autorisé, exclusivement avec des pièces d'origine.
25
tiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas
être mis au rebut avec les ordures ménagères et les déchets urbains. La mousse d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas
détériorer les circuits frigorifiques, notamment au niveau du
condenseur. Les matériaux utilisés dans cet appareil identifiés
sont recyclapar le symbole
bles.
1.7 Protection de
l'environnement
Le système frigorifique et l'isolation de votre appareil ne con-
2. FONCTIONNEMENT
2.1 Mise en fonctionnement
Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le
sens des aiguilles d'une montre sur une
position moyenne.
2.2 Mise à l'arrêt
Pour mettre à l'arrêt l'appareil, tournez
le bouton du thermostat sur la position
"O".
2.3 Réglage de la température
La température est réglée automatiquement.
Pour faire fonctionner l'appareil, procédez comme suit :
• tournez le bouton du thermostat vers
le bas pour obtenir un réglage de
froid minimum.
• tournez le bouton du thermostat vers
le haut pour obtenir un réglage de
froid maximum.
Une position moyenne est la plus
indiquée.
Toutefois, le réglage doit être choisi en
tenant compte du fait que la température à l'intérieur de l'appareil dépend de
plusieurs facteurs :
• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.
26 www.aeg.com
Si le thermostat est réglé sur la
position de froid maximum, lorsque la température ambiante est
élevée et que l'appareil est plein,
il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque
de formation excessive de givre
sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet
inconvénient, placez le thermostat sur une température plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.
3. UTILISATION QUOTIDIENNE
3.1 Nettoyage de l'intérieur
Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse
(pour supprimer toute odeur de neuf),
puis séchez-les soigneusement.
N'utilisez jamais de produits
abrasifs ou caustiques car ils
pourraient endommager la finition de votre appareil.
3.2 Congélation d'aliments
frais
Le compartiment congélateur est idéal
pour congeler des aliments frais et conserver longtemps des aliments congelés
ou surgelés.
Pour congeler des aliments frais, il n'est
pas nécessaire de modifier le réglage
moyen.
3.3 Conservation d'aliments
congelés et surgelés
À la mise en service ou après un arrêt
prolongé, placez le thermostat sur la position maximale pendant 2 heures environ avant d'introduire les produits dans
le compartiment.
Si vous devez stocker une grande quantité d'aliments, retirez tous les bacs et
les clayettes de l'appareil.
En cas de décongélation accidentelle, due par exemple à une
coupure de courant, si la coupure a duré plus longtemps qu'indiqué au paragraphe « Autonomie
de fonctionnement » du chapitre
Caractéristiques techniques, consommez rapidement les aliments
décongelés ou cuisez-les immédiatement avant de les recongeler (une fois refroidis).
3.4 Décongélation
Placez les aliments frais à congeler sur
les clayettes en contact avec les parois
latérales froides.
Tous les compartiments sont adaptés à
la congélation des aliments frais.
Avant utilisation, les aliments surgelés
ou congelés peuvent être décongelés
dans le compartiment du réfrigérateur
ou à température ambiante en fonction
du temps disponible pour cette opération.
Les petites portions peuvent même être
cuites sans décongélation préalable (la
cuisson sera cependant un peu plus longue).
FRANÇAIS
3.5 Fabrication de glaçons
Cet appareil est équipé d'un ou de plusieurs bacs à glaçons. Remplissez d'eau
ces bacs et mettez-les dans le compartiment congélateur.
27
N'utilisez pas d'instruments métalliques pour décoller les bacs
du congélateur.
3.6 Indicateur de température
Le thermostat nécessite un réglage
Température correcte
OK
Pour vous aider à contrôler correctement
votre appareil, nous avons intégré un indicateur de température à votre réfrigérateur
Le symbole sur le côté indique la zone la
plus froide du réfrigérateur.
La zone la plus froide s'étend de la clayette en verre du bac à fruits et légumes
au symbole ou à la clayette positionnée
à la même hauteur que le symbole.
Pour un bon stockage des aliments, assurez-vous que l'indicateur de température affiche « OK ».
Si « OK » n'est pas affiché, réglez le thermostat sur une position afin d'obtenir
plus de froid et attentez 12 heures avant
de vérifier à nouveau.
Après chargement de denrées fraîches
dans l'appareil ou après des ouvertures
répétées (ou une ouverture prolongée)
de la porte, il est normal que l'inscription
« OK » disparaisse.
3.7 Clayettes amovibles
Les parois du réfrigérateur sont équipées d'une série de supports afin que
les clayettes puissent être positionnées
comme vous le souhaitez.
3.8 Emplacement des
balconnets de la porte
Les parois du réfrigérateur sont équipées d'une série de glissières afin que
les clayettes puissent être positionnées
comme vous le souhaitez.
28 www.aeg.com
3.9 Positionnement du bac coulissant
Le bac coulissant peut être positionné à
différentes hauteurs.
Pour l'ajuster, procédez comme suit :
1. soulevez l'ensemble balconnet et
bac coulissant pour l'extraire des
supports de la porte
2. retirez la patte de fixation de la glissière située sous le balconnet
3. Pour glisser le bac coulissant à une
hauteur différente, suivez cette même procédure mais dans l'ordre inverse.
4. CONSEILS UTILES
4.1 Conseils pour l'économie
d'énergie
4.3 Conseils pour la
réfrigération
• N'ouvrez pas la porte trop souvent ou
plus longtemps que nécessaire.
• Si la température ambiante est élevée,
le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne
en régime continu, d'où un risque de
formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifiez la
position du dispositif de réglage de
température de façon à obtenir des
périodes d'arrêt du compresseur et
ainsi permettre un dégivrage automatique, d'où des économies d'énergie.
Conseils utiles :
Viande (tous les types) : enveloppez-la
dans des sachets en plastique et placezla sur la tablette en verre au-dessus du
bac à légumes.
La période de conservation est de 1 à 2
jours au maximum.
Aliments cuits, plats froids, etc. : placezles bien couverts sur une clayette.
Fruits et légumes : placez-les une fois
nettoyés dans le(s) bac(s) à légumes
fourni(s).
Beurre et fromage : placez-les dans des
récipients étanches spéciaux ou enveloppez-les soigneusement dans des
feuilles d'aluminium ou de polyéthylène,
pour emmagasiner le moins d'air possible.
Lait en bouteille : bouchez-le et placezle dans le balconnet de la contreporte
réservé aux bouteilles.
Bananes, pommes de terre, oignons et
ail ne se conservent pas au réfrigérateur,
s'ils ne sont pas correctement emballés.
4.2 Conseils pour la
réfrigération de denrées
fraîches
Pour obtenir les meilleures performances possibles :
• N'introduisez pas d'aliments encore
chauds ou de liquides en évaporation
dans le réfrigérateur.
• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils sont
aromatiques.
• Placez les aliments pour que l'air puisse circuler librement autour.
4.4 Conseils pour la
congélation
Pour obtenir les meilleurs résultats, voici
quelques conseils importants :
• la quantité maximale de denrées que
vous pouvez congeler par 24 heures
FRANÇAIS
•
•
•
•
•
•
•
est indiquée sur la plaque signalétique.
le temps de congélation est de 24
heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette
période.
congelez seulement les denrées alimentaires fraîches, de qualité supérieure (une fois nettoyées).
préparez la nourriture en petits paquets pour une congélation rapide et
uniforme, adaptés à l'importance de la
consommation.
enveloppez les aliments dans des
feuilles d'aluminium ou de polyéthylène et assurez-vous que les emballages
sont étanches ;
ne laissez pas des aliments frais, non
congelés, toucher des aliments déjà
congelés pour éviter une remontée en
température de ces derniers.
les aliments maigres se conservent
mieux et plus longtemps que les aliments gras ; le sel réduit la durée de
conservation des aliments
la température très basse à laquelle se
trouvent les bâtonnets glacés, s'ils
sont consommés dès leur sortie du
compartiment congélateur, peut provoquer des brûlures.
29
• L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.
4.5 Conseils pour la
conservation des produits
surgelés et congelés du
commerce
Pour obtenir les meilleures performances possibles :
• assurez-vous que les denrées surgelées achetées dans le commerce ont
été correctement entreposées par le
revendeur ;
• prévoyez un temps réduit au minimum
pour le transport des denrées du magasin d'alimentation à votre domicile ;
• évitez d'ouvrir trop souvent la porte
du congélateur et ne la laissez ouverte
que le temps nécessaire ;
• une fois décongelés, les aliments se
détériorent rapidement et ne peuvent
pas être recongelés ;
• ne dépassez pas la durée de conservation indiquée par le fabricant.
5. ENTRETIEN ET NETTOYAGE
ATTENTION
débrancher l'appareil avant toute
opération d'entretien.
Cet appareil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne
doivent donc être effectués que
par du personnel autorisé.
5.1 Nettoyage périodique
Cet appareil doit être nettoyé régulièrement :
• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• Vérifiez régulièrement les joints de
porte et nettoyez-les en les essuyant
pour éviter toute accumulation de déchets.
• Rincez et séchez soigneusement.
Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles
qui se trouvent à l'intérieur de
l'appareil.
Ne JAMAIS utiliser de produits
abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer
l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.
Nettoyer le condenseur (grille noire) et
le compresseur situés à l'arrière de l'appareil avec une brosse ou un aspirateur.
Cette opération améliore les performances de l'appareil et permet des économies d'énergie.
Attention à ne pas endommager
le système de réfrigération.
30 www.aeg.com
De nombreux détergents pour la cuisine
recommandés par les fabricants contiennent des produits chimiques qui peuvent
attaquer/endommager les pièces en
plastique utilisées dans cet appareil. Il
est par conséquent recommandé d'utili-
ser seulement de l'eau chaude additionnée d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.
Après le nettoyage, rebranchez l'appareil.
5.2 Dégivrage du réfrigérateur
En fonctionnement normal, le givre est
automatiquement éliminé de l'évaporateur du compartiment réfrigérateur à
chaque fois que le compresseur s'arrête.
L'eau de dégivrage est collectée, via un
orifice d'évacuation, dans un récipient
spécial situé à l'arrière de l'appareil, audessus du compresseur, d'où elle s'évapore.
Il est important de nettoyer régulièrement l'orifice d'écoulement de la goulotte d'évacuation de l'eau de dégivrage située au milieu du compartiment réfrigérateur pour empêcher l'eau de déborder
et de couler à l'intérieur de l'appareil.
5.3 Dégivrage du congélateur
Une certaine quantité de givre se forme
toujours sur les clayettes du congélateur
et autour du compartiment supérieur.
Dégivrez le congélateur lorsque l'épaisseur de la couche de givre est comprise
entre 3 et 5 mm.
Afin d'assurer une réserve de
froid suffisante durant cette opération, réglez le thermostat sur le
niveau le plus haut environ
12 heures avant de procéder au
dégivrage.
Pour enlever le givre, suivez les instructions ci-dessous :
1. Éteignez l'appareil.
2. Sortez les denrées congelées, enveloppez-les dans plusieurs feuilles de
papier journal et conservez-les dans
un endroit frais.
ATTENTION
Ne touchez pas les produits congelés et les surfaces givrées avec
les mains humides. Risque de
brûlures ou d'arrachement de la
peau.
3. Laissez la porte ouverte.
Le dégivrage peut être accéléré
en plaçant un récipient d'eau
chaude dans le compartiment
congélateur. Retirez également
les morceaux de glace au fur et à
mesure qu'ils se détachent, avant
que le processus de dégivrage
ne soit terminé.
4. Une fois le dégivrage terminé, séchez bien l'intérieur.
5. Mettez l'appareil en marche.
6. Attendez deux à trois heures avant
de replacer les denrées surgelées ou
congelées dans le compartiment.
N'utilisez en aucun cas d'objets
métalliques ou tranchants pour
gratter la couche de givre sur le
revêtement intérieur, car vous risqueriez de le détériorer.
N'utilisez aucun dispositif mécanique ou autre moyen artificiel
pour accélérer le processus de
dégivrage hormis ceux recommandés dans cette notice d'utilisation.
Une élévation de la température
des denrées congelées, pendant
le dégivrage, peut réduire leur
durée de conservation.
FRANÇAIS
5.4 En cas d'absence
prolongée ou de nonutilisation
Prenez les précautions suivantes :
• débranchez l'appareil
• retirez tous les aliments
• dégivrez si nécessaire et nettoyez l'appareil ainsi que tous les accessoires
31
• laissez la porte/les portes entrouverte(s) pour prévenir la formation
d'odeurs désagréables.
Si, toutefois, vous n'avez pas la possibilité de débrancher et vider l'appareiI, faites vérifier régulièrement son bon fonctionnement pour éviter la détérioration
des aliments en cas de panne de courant.
6. EN CAS D'ANOMALIE DE FONCTIONNEMENT
AVERTISSEMENT
Avant de résoudre les problèmes, débranchez l'appareil.
La résolution des problèmes, non
mentionnés dans le présent manuel, doit être exclusivement
confiée à un électricien qualifié
ou une personne compétente.
Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.
Problème
Cause possible
Solution
L'appareil ne fonctionne pas. L'éclairage ne fonctionne
pas.
L'appareil est éteint.
Mettez l'appareil en marche.
La fiche du câble d'alimentation n'est pas correctement insérée dans la
prise de courant.
Branchez correctement la
fiche du câble d'alimentation dans la prise de courant.
Le courant n'arrive pas à
l'appareil. La prise de
courant n'est pas alimentée.
Branchez un autre appareil
électrique à la prise de
courant.
Contactez un électricien
qualifié.
L'ampoule est en mode
veille.
Fermez puis ouvrez la porte.
L'ampoule est défectueuse.
Reportez-vous au chapitre
« Remplacement de l'ampoule ».
La température n'est pas
réglée correctement.
Sélectionnez une température plus élevée.
La porte n'est pas fermée
correctement.
Reportez-vous au chapitre
« Fermeture de la porte ».
La porte a été ouverte
trop souvent.
Ne laissez pas la porte ouverte plus longtemps que
nécessaire.
L'ampoule ne fonctionne pas.
Le compresseur
fonctionne en permanence.
32 www.aeg.com
Problème
Cause possible
Solution
La température du produit est trop élevée.
Laissez le produit revenir à
température ambiante
avant de le placer dans
l'appareil.
La température ambiante
est trop élevée.
Diminuez la température
ambiante.
De l'eau s'écoule sur
la plaque arrière du
réfrigérateur.
Pendant le dégivrage automatique, le givre fond
sur la plaque arrière.
Ce phénomène est normal.
De l'eau s'écoule
dans le réfrigérateur.
L'orifice d'écoulement de
l'eau de dégivrage est
obstrué.
Nettoyez l'orifice d'écoulement de l'eau de dégivrage.
Des produits empêchent
l'eau de s'écouler dans le
réservoir d'eau.
Assurez-vous que les produits ne touchent pas la
plaque arrière.
De l'eau coule sur le
sol.
Le tuyau d'évacuation de
l'eau de dégivrage ne
s'écoule pas dans le bac
d'évaporation situé audessus du compresseur.
Fixez le tuyau d'évacuation
de l'eau au bac d'évaporation de l'eau de dégivrage.
La température à
l'intérieur de l'appareil est trop basse/
élevée.
Le thermostat n'est pas
réglé correctement.
Augmentez/réduisez la
température.
La température du
réfrigérateur est
trop élevée.
L'air froid ne circule pas
dans l'appareil.
Assurez-vous que de l'air
froid circule dans l'appareil.
La température du
congélateur est trop
élevée.
Les produits sont trop
près les uns des autres.
Stockez les produits de façon à permettre la circulation de l'air froid.
Il y a trop de givre.
Les aliments ne sont pas
correctement emballés.
Emballez les aliments correctement.
La porte n'est pas fermée
correctement.
Reportez-vous au chapitre
« Fermeture de la porte ».
Le thermostat n'est pas
réglé correctement.
Sélectionnez une température plus élevée.
6.1 Remplacement de
l'éclairage
ATTENTION
Débranchez la fiche de l'appareil
de la prise secteur.
FRANÇAIS
1.
1
2.
2
1
3.
4.
5.
6.2 Fermeture de la porte
1.
2.
Nettoyez les joints de la porte.
Si nécessaire, ajustez la porte. Reportez-vous au chapitre « Installation ».
33
Dans le même temps, placez vos
doigts en haut et en bas du diffuseur
transparent et glissez-le dans le sens
indiqué par les flèches pour le détacher.
Remplacez l'ampoule par une ampoule
de puissance et de forme identiques,
spécifiquement conçue pour les appareils électroménagers. (La puissance
maximale est indiquée sur le diffuseur.)
Remontez le diffuseur de l'ampoule.
Branchez la fiche de l'appareil à la prise
secteur.
Ouvrez la porte. Vérifiez que l'ampoule
s'allume.
3.
Si nécessaire, remplacez les joints de
porte défectueux. Contactez votre
service après-vente.
7. INSTALLATION
AVERTISSEMENT
Pour votre sécurité et le bon
fonctionnement de l'appareil,
veuillez lire attentivement les
"Consignes de sécurité" avant
d'installer l'appareil.
7.1 Emplacement
Installez cet appareil à un endroit où la
température ambiante correspond à la
classe climatique indiquée sur la plaque
signalétique de l'appareil :
Classe Température ambiante
climatique
SN
+10 à + 32 °C
N
+16 à + 32 °C
ST
+16 à + 38 °C
T
+16 à + 43 °C
7.2 Branchement électrique
Votre appareil ne peut être branché
qu'en 230 V monophasé. Vérifiez que le
compteur électrique est peut supporter
l'intensité absorbée par votre appareil
compte tenu des autres appareils déjà
branchés. Calibre des fusibles en ligne
(un par phase) : 10 A à 230 V.
L'installation doit être réalisée
conformément aux règles de
l'art, aux prescriptions de la norme NF.C.15100 et aux prescriptions des fournisseurs d'énergie
électrique.
Utilisez un socle de prise de courant
comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.
15100 et aux prescriptions des fournisseurs d'énergie électrique ; cette prise
de courant doit impérativement être accessible. Si le câble d'alimentation est
endommagé, il doit être remplacé par
un câble d'alimentation certifié. Cette
opération ne peut être effectuée que
par une personne habilitée, par votre
vendeur, ou par le fabricant. L'appareil
ne doit pas être raccordée à l'aide d'un
prolongateur, d'une prise multiple ou
d'un raccordement multiple (risque d'in-
34 www.aeg.com
cendie). Vérifiez que la prise de terre est
conforme aux règlements en vigueur.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents
provoqués par une mise à la terre inexistante ou défectueuse.
7.3 Réversibilité de la porte
La porte de l'appareil s'ouvre vers la
droite. Pour modifier le sens d'ouverture
de la porte (vers la gauche), effectuez les
opérations suivantes avant d'installer définitivement l'appareil :
• Dévissez, puis retirez le pivot supérieur.
• Retirez la porte supérieure.
• Retirez l'entretoise.
• Desserrez la charnière intermédiaire.
• Retirez la porte inférieure.
• Dévissez, puis retirez le pivot inférieur.
Du côté opposé :
• Serrez le pivot inférieur.
• Mettez en place la porte inférieure.
• Serrez la charnière intermédiaire.
• Mettez en place l'entretoise.
• Mettez en place la porte supérieure.
• Serrez le pivot supérieur.
FRANÇAIS
35
7.4 Ventilation
5 cm
Veillez à garantir une circulation d'air
suffisante à l'arrière de l'appareil.
min.
200 cm2
min.
200 cm2
7.5 Installation de l'appareil
Procédez comme suit :
ATTENTION
Assurez-vous que le cordon d'alimentation n'est pas coincé sous
l'appareil.
Si nécessaire, coupez la bande d'étanchéité adhésive puis appliquez-la sur
l'appareil, comme indiqué sur la figure.
x
x
36 www.aeg.com
2
1
Insérez l'appareil dans le meuble d'encastrement.
Poussez l'appareil dans la direction indiquée par la flèche (1) jusqu'à ce que
la partie couvrant l'interstice en haut
de l'appareil butte contre le meuble
de cuisine.
Poussez l'appareil dans la direction indiquée par la flèche (2) contre le meuble, du côté opposé à la charnière.
Ajustez la position de l'appareil dans le
meuble d'encastrement.
Assurez-vous que la distance entre
l'appareil et le bord avant du meuble
est de 44 mm.
Le cache de la charnière inférieure
(dans le sachet d'accessoires) vous permet de vérifier que la distance entre
l'appareil et le meuble de cuisine est
correcte.
Assurez-vous que l'écart entre l'appareil et le meuble est de 4 mm.
Ouvrez la porte. Mettez en place le cache de la charnière inférieure.
4 mm
44 mm
Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis.
I
I
FRANÇAIS
37
Retirez la pièce correcte du cachecharnière (E). Assurez-vous que vous
retirez bien la pièce DX s'il s'agit de la
charnière droite, SX s'il s'agit de l'autre
charnière.
Fixez les protections (C, D) sur les ergots et dans les trous des charnières.
Mettez en place la grille d'aération (B).
Fixez les cache-charnières (E) sur la
charnière.
C
D
E
E
B
G
H
Placez l'appareil contre la paroi latérale du meuble de cuisine :
1. Desserrez les vis de la pièce (G) et
déplacez la pièce (G) jusqu'à la paroi latérale du meuble.
2. Serrez de nouveau la vis de la pièce (G).
3. Fixez la pièce (H) à la pièce (G).
38 www.aeg.com
Détachez les pièces (Ha), (Hb), (Hc) et
(Hd).
Mettez en place la pièce (Ha) sur la face intérieure du meuble de cuisine.
ca. 50 mm
90°
21 mm
90°
ca. 50 mm
21 mm
Poussez la pièce (Hc) sur la pièce (Ha).
Ha
Hc
Ouvrez la porte de l'appareil et la porte du meuble de cuisine à un angle de
90°.
Insérez le petit carré (Hb) dans le guide
(Ha).
Joignez la porte de l'appareil et la porte du meuble et repérez les trous.
8 mm
Ha
Hb
FRANÇAIS
39
Retirez les supports et repérez une distance de 8 mm à partir de l'arête extérieure de la porte où le clou doit être
posé (K).
8 mm
K
Ha
Placez de nouveau le petit carré sur le
guide et fixez-le à l'aide des vis fournies.
Alignez la porte du meuble de cuisine
et celle de l'appareil en réglant la pièce (Hb).
Hb
Appuyez la pièce (Hd) sur la pièce (Hb).
Faites une dernière vérification pour
vous assurer que :
• Toutes les vis sont bien serrées.
• Le joint d'étanchéité est solidement
fixé au meuble.
• La porte s'ouvre et se ferme correctement.
Hb
Hd
8. BRUITS
L'appareil émet certains bruits pendant
son fonctionnement (compresseur, circuit frigorifique).
40 www.aeg.com
SSS
RRR
!
HISSS!
OK
BL
SSSRRR!
HISSS!
BLUBB!
SSSRRR!
HISSS!
BLUBB!
UB
B!
CLICK!
BRRR!
CRACK!
IC
CL
K!
BRRR!
CR
AC
K!
CLICK!
BRRR!
CRACK!
FRANÇAIS
41
9. CARACTÉRISTIQUES TECHNIQUES
Dimensions de la niche
d'encastrement
Hauteur
1780 mm
Largeur
560 mm
Profondeur
550 mm
Temps de levée
22 h
Tension
230-240 V
Fréquence
Les caractéristiques techniques figurent
sur la plaque signalétique située sur le
50 Hz
côté gauche à l'intérieur de l'appareil et
sur l'étiquette énergétique.
10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT
Recyclez les matériaux portant le
symbole . Déposez les emballages
dans les conteneurs prévus à cet
effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et
électroniques. Ne jetez pas les
appareils portant le symbole avec
les ordures ménagères. Emmenez un
tel produit dans votre centre local de
recyclage ou contactez vos services
municipaux.
42 www.aeg.com
ÍNDICE
1.
2.
3.
4.
5.
6.
7.
8.
9.
INSTRUÇÕES DE SEGURANÇA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
FUNCIONAMENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
UTILIZAÇÃO DIÁRIA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SUGESTÕES E CONSELHOS ÚTEIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
MANUTENÇÃO E LIMPEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
O QUE FAZER SE… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
INSTALAÇÃO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RUÍDOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DADOS TÉCNICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
43
45
46
48
49
51
53
59
61
PARA RESULTADOS PERFEITOS
Obrigado por escolher este produto AEG. Criámo-lo para lhe oferecer um desempenho
impecável durante vários anos, com tecnologias inovadoras que tornam a sua vida mais fácil –
funcionalidades que poderá não encontrar em aparelhos convencionais. Continue a ler
durante alguns minutos para tirar o máximo partido do produto.
Visite o nosso website para:
Resolver problemas e obter conselhos de utilização, catálogos e informações sobre
serviços:
www.aeg.com
Registar o seu produto para beneficiar de um serviço melhor:
www.aeg.com/productregistration
Adquirir acessórios, consumíveis e peças de substituição originais para o seu
aparelho:
www.aeg.com/shop
APOIO AO CLIENTE E ASSISTÊNCIA
Recomendamos a utilização de peças de substituição originais.
Quando contactar a Assistência, certifique-se de que tem os seguintes dados disponíveis.
A informação encontra-se na placa de características. Modelo, PNC, Número de Série.
Aviso / Cuidado - Informações de segurança.
Informações gerais e conselhos úteis
Informações ambientais
Sujeito a alterações sem aviso prévio.
PORTUGUÊS
1.
43
INSTRUÇÕES DE SEGURANÇA
Para a sua própria segurança e para garantir uma utilização correcta, antes de
instalar e usar o aparelho pela primeira
vez, leia atentamente este manual do
utilizador, incluindo as suas sugestões e
advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas que utilizam o aparelho
conheçam o seu funcionamento e as características de segurança. Guarde estas
instruções e certifique-se de que elas
acompanham o aparelho em caso de
transferência ou venda, para que todos
os que venham a usá-lo estejam devidamente informados quanto à sua utilização e segurança.
Para sua segurança e da propriedade,
guarde as precauções destas instruções
de utilização, uma vez que o fabricante
não é responsável pelos danos causados
por omissão.
1.1 Segurança para crianças e
pessoas vulneráveis
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças)
com capacidades físicas, sensoriais ou
mentais reduzidas ou sem experiência
e conhecimento, excepto se lhes tiver
sido dada supervisão ou instrução relativa à utilização do aparelho por uma
pessoa responsável pela sua segurança.
As crianças devem ser vigiadas para
assegurar que não brincam com o
aparelho.
• Mantenha todas as embalagens fora
do alcance das crianças. Existe o risco
de asfixia.
• Se eliminar o aparelho retire a ficha da
tomada, corte o cabo eléctrico (o mais
perto do aparelho possível) e retire a
porta para evitar que crianças a brincar sofram choques eléctricos ou se
fechem dentro do aparelho.
• Se este aparelho, com vedantes de
porta magnéticos for substituir um
aparelho mais velho com fecho de
mola (lingueta) na porta ou tampa,
certifique-se de que o fecho de mola
está desactivado antes de eliminar o
velho aparelho. Tal irá evitar que se
torne numa armadilha fatal para uma
criança.
1.2 Segurança geral
ADVERTÊNCIA
Mantenha desobstruídas as aberturas de
ventilação do aparelho ou da estrutura
onde este se encontra encastrado.
• O aparelho destina-se à conservação
de alimentos e/ou bebidas em ambiente doméstico normal e noutros ambientes semelhantes, como:
– áreas de cozinha destinadas ao pessoal em lojas, escritórios e outros
ambientes de trabalho;
– turismo rural e utilização por clientes de hotéis, motéis e outros ambientes do tipo residencial;
– ambientes do tipo residencial com
dormida e pequeno-almoço;
– catering e ambientes semelhantes
não comerciais.
• Não utilize um dispositivo mecânico
ou qualquer meio artificial para acelerar o processo de descongelação.
• Não utilize outros aparelhos eléctricos
(como máquinas de fazer gelados)
dentro dos aparelhos de refrigeração,
excepto se estiverem aprovados para
esse fim pelo fabricante.
• Não danifique o circuito de refrigeração.
• O circuito de refrigeração do aparelho
contém isobutano (R600a), um gás natural com um alto nível de compatibilidade ambiental mas que é inflamável.
Durante o transporte e a instalação do
aparelho, certifique-se de que nenhum dos componentes do circuito
de refrigeração fica danificado.
Se o circuito de refrigeração for danificado:
– evite chamas vivas e fontes de ignição
– ventile totalmente a divisão onde o
aparelho se encontra
• É perigoso alterar as especificações
ou modificar este produto de qual-
44 www.aeg.com
quer forma. Quaisquer danos no cabo
poderão provocar um curto-circuito,
incêndio e/ou choque eléctrico.
ADVERTÊNCIA
A substituição de qualquer componente eléctrico (cabo de alimentação, ficha, compressor)
tem de ser efectuada por um
agente de assistência certificado
ou por pessoal técnico qualificado, para evitar perigos.
1.
•
•
•
•
Não é permitido prolongar o cabo
de alimentação com extensões.
2. Certifique-se de que a ficha não fica esmagada ou danificada pela
parte de trás do aparelho. Uma ficha esmagada ou danificada pode
sobreaquecer e causar um incêndio.
3. Certifique-se de que a ficha do
aparelho fica facilmente acessível.
4. Não puxe o cabo de alimentação.
5. Se a tomada eléctrica estiver solta, não introduza a ficha. Existe o
risco de choque eléctrico ou incêndio.
6. O aparelho não deve funcionar
sem a tampa da lâmpada (se prevista) de iluminação interior.
Este aparelho é pesado. Tenha cuidado quando o deslocar.
Não retire os itens do compartimento
do congelador, nem toque neles, se
estiver com as mãos húmidas/molhadas, pois pode sofrer abrasões na pele ou queimaduras provocadas pelo
gelo.
Evite a exposição prolongada do aparelho à luz solar directa.
As lâmpadas (se previstas) utilizadas
neste aparelho são lâmpadas especiais, seleccionadas apenas para electrodomésticos. Não são adequadas
para iluminação doméstica.
1.3 Utilização diária
• Não coloque panelas quentes nas partes de plástico do aparelho.
• Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.
• Não coloque alimentos directamente
em frente à saída de ar na parede traseira. (Se o aparelho for do tipo Frost
Free - sem gelo)
• Depois de descongelados, os alimentos não devem ser recongelados.
• Guarde alimentos congelados pré-embalados de acordo com as instruções do fabricante do alimento congelado.
• As recomendações de armazenamento dos fabricantes do aparelho devem
ser estritamente cumpridas. Consulte
as respectivas instruções.
• Não coloque bebidas gaseificadas
dentro do congelador, uma vez que
cria pressão no recipiente, podendo
fazer com que expluda, provocando
danos no aparelho.
• Os gelados de gelo podem provocar
queimaduras de gelos se forem consumidos imediatamente depois de retirados do aparelho.
1.4 Limpeza e manutenção
• Antes da manutenção, desligue o aparelho e retire a ficha da tomada.
• Não limpe o aparelho com objectos
de metal.
• Não utilize objectos afiados para remover o gelo do aparelho. Utilize um
raspador de plástico.
• Inspeccione regularmente o orifício de
descarga do frigorífico para presença
de água descongelada. Se necessário,
limpe o orifício de descarga. Se o orifício estiver bloqueado, a água irá acumular na parte inferior do aparelho.
1.5 Instalação
Para efectuar a ligação eléctrica,
siga atentamente as instruções
fornecidas nos parágrafos específicos.
• Desembale o aparelho e verifique se
existem danos. Não ligue o aparelho
se estiver danificado. Em caso de danos, informe imediatamente o local
onde o adquiriu. Nese caso, guarde a
embalagem.
• É recomendável aguardar pelo menos
duas horas antes de ligar o aparelho,
PORTUGUÊS
•
•
•
•
•
para permitir que o óleo regresse ao
compressor.
Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provocar sobreaquecimento. Para garantir uma ventilação
suficiente, siga as instruções relevantes para a instalação.
Sempre que possível, a traseira do
aparelho deve ficar virada para uma
parede para evitar toques nas partes
quentes (compressor, condensador) e
possíveis queimaduras.
Não coloque o aparelho perto de radiadores ou fogões.
Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.
Ligue apenas a uma fonte de água potável (se a ligação de água estiver prevista).
1.6 Assistência
• Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho
devem ser efectuados por um electri-
45
cista qualificado ou pessoa competente.
• A manutenção deste produto deve ser
efectuada por um Centro de Assistência autorizado, o qual deverá utilizar
apenas peças sobressalentes originais.
1.7 Protecção ambiental
Este aparelho não contém gases
que possam danificar a camada
de ozono, tanto no circuito refrigerante como nos materiais de
isolamento. O aparelho não deverá ser eliminado juntamente
com o lixo doméstico. A espuma
de isolamento contém gases inflamáveis: o aparelho deverá ser
eliminado de acordo com as normas aplicáveis que pode obter
junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte
traseira, perto do permutador de
calor. Os materiais utilizado neste aparelho marcados pelo símsão recicláveis.
bolo
2. FUNCIONAMENTO
2.1 Ligar
Introduza a ficha na tomada.
Rode o regulador de temperatura no
sentido dos ponteiros do relógio para
uma definição média.
2.2 Desligar
Para desligar o aparelho, rode o regulador de temperatura para a posição "O".
2.3 Regulação da temperatura
A temperatura é regulada automaticamente.
Para utilizar o aparelho, proceda do seguinte modo:
• rode o regulador de temperatura para
definições inferiores para obter a frescura mínima.
• rode o regulador de temperatura para
definições superiores para obter a
frescura máxima.
Normalmente, uma definição
média é a mais adequada.
No entanto, a definição exacta deve ser
escolhida tendo em conta que a temperatura dentro do aparelho depende da:
• temperatura ambiente
• frequência de abertura da porta
• quantidade de alimentos conservados
• localização do aparelho.
46 www.aeg.com
Se a temperatura ambiente for
alta ou se o aparelho estiver
completamente cheio e estiver
definido para as temperaturas
mais baixas, pode funcionar continuamente causando a formação
de gelo na parede de fundo.
Neste caso, o selector tem de estar definido para uma temperatura mais elevada para permitir
descongelação automática e, por
isso, consumo de energia reduzido.
3. UTILIZAÇÃO DIÁRIA
3.1 Limpeza do interior
Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios com água morna e sabão neutro,
para remover o cheiro típico de um produto novo, e seque minuciosamente.
Não utilize detergentes ou pós
abrasivos, pois estes produtos
danificam o acabamento.
3.2 Congelação de alimentos
frescos
O compartimento do congelador é adequado para congelar alimentos frescos e
conservar alimentos congelados e ultracongelados a longo prazo.
Para congelar alimentos frescos, não é
necessário alterar a definição média.
Coloque os alimentos frescos a congelar
nas prateleiras e em contacto com as
paredes laterais que estão frias.
Todos os compartimentos são adequados para congelar alimentos frescos.
3.3 Armazenamento de
alimentos congelados
Quando ligar pela primeira vez ou após
um período sem utilização, deixe o aparelho em funcionamento durante 2 horas
ou mais na regulação máxima antes de
colocar os produtos no compartimento.
Se armazenar grandes quantidades de
alimentos, retire todas as gavetas e prateleiras do aparelho.
Em caso de descongelação acidental, por exemplo, devido a
falta de electricidade, se a energia estiver desligada durante
mais tempo do que o indicado
na tabela de características técnicas em “Tempo de autonomia”,
os alimentos descongelados terão de ser consumidos rapidamente ou cozinhados imediatamente e depois novamente congelados (depois de arrefecerem).
3.4 Descongelação
Antes de serem utilizados, os alimentos
congelados e ultra-congelados podem
ser descongelados no compartimento
do frigorífico ou à temperatura ambiente, dependendo do tempo disponível
para esta operação.
Os artigos pequenos podem ser cozinhados ainda congelados, directamente
do congelador: neste caso, a confecção
demora mais tempo.
3.5 Produção de cubos de
gelo
Este aparelho possui um ou mais tabuleiros para a produção de cubos de gelo. Encha estes tabuleiros com água, de
seguida coloque-os no compartimento
do congelador.
PORTUGUÊS
47
Não utilize instrumentos metálicos para remover os tabuleiros
do congelador.
3.6 Indicador de temperatura
Este aparelho é vendido em
França.
De acordo com os regulamentos
em vigor neste país, tem de estar
equipado com um dispositivo especial (ver figura) colocado no
compartimento inferior do frigorífico para indicar a zona mais
fria.
3.7 Prateleiras móveis
As paredes do frigorífico têm várias calhas que lhe permitem posicionar as prateleiras como preferir.
3.8 Posicionamento das
prateleiras da porta
sões, as prateleiras da porta podem ser
colocadas a diferentes alturas.
Para permitir o armazenamento de embalagens de alimentos de várias dimen-
3.9 Posicionar a caixa deslizante
A caixa deslizante pode ser colocada em
diferentes alturas.
Para isso, proceda do seguinte modo:
1. levante a prateleira com a caixa deslizante e remova-a dos suportes na
porta
2. remova o suporte de retenção para
fora da guia que existe debaixo da
prateleira
3. Efectue o mesmo procedimento pela ordem inversa para introduzir a
caixa deslizante a uma altura diferente.
48 www.aeg.com
4. SUGESTÕES E CONSELHOS ÚTEIS
4.1 Conselhos para poupar
energia
• Não abra muitas vezes a porta nem a
deixe aberta mais tempo do que o necessário.
• Se a temperatura ambiente for alta e o
regulador de temperatura se encontrar na definição de baixa temperatura
com o aparelho completamente
cheio, o compressor pode funcionar
continuamente, causando gelo no
evaporador. Se isto acontecer, coloque o regulador de temperatura em
definições mais quentes, para permitir
a descongelação automática, poupando assim no consumo de electricidade.
4.2 Conselhos para a
refrigeração de alimentos
frescos
Para obter o melhor desempenho:
• não guarde alimentos quentes ou líquidos que se evaporam no frigorífico
• cubra ou embrulhe os alimentos, particularmente se tiverem um cheiro forte
• posicione os alimentos de modo a
que o ar possa circular livremente em
redor
4.3 Conselhos para a
refrigeração
Conselhos úteis:
Carne (todos os tipos) : embrulhe em sacos de politeno e coloque na prateleira
de vidro acima da gaveta de vegetais.
Por motivos de segurança, guarde desta
forma por um dia ou dois no máximo.
Alimentos cozinhados, pratos frios, etc:
estes devem estar cobertos e podem ser
colocados em qualquer prateleira.
Fruta e vegetais: estes devem ser minuciosamente limpos e colocados nas gavetas especiais fornecidas.
Manteiga e queijo: estes devem ser colocados em recipientes herméticos especiais ou embrulhados em folha de alumínio ou sacos de politeno para excluir
o máximo de ar possível.
Garrafas de leite: estas devem ter uma
tampa e devem ser armazenadas na prateleira de garrafas na porta.
Bananas, batatas, cebolas e alho, se não
estiverem embalados, não devem ser
guardados no frigorífico.
4.4 Conselhos para a
congelação
Para o ajudar a tirar partido do processo
de congelação, eis alguns conselhos importantes:
• a quantidade máxima de alimentos
que pode ser congelada em 24h. está
mostrada na placa de dados;
• O processo de congelamento demora
24 horas. Não devem ser adicionados
mais alimentos para congelação durante este período;
• congele apenas alimentos de alta
qualidade, frescos e extremamente
limpos;
• Prepare os alimentos em pequenas
quantidades para permitir que sejam
rápida e completamente congeladas e
para tornar possível subsequentemente descongelar apenas a quantidade
necessária;
• embrulhe os alimentos em folha de
alumínio ou politeno e certifique-se
de que as embalagens são herméticas;
• Não permita que os alimentos frescos
e descongelados entrem em contacto
com os alimentos já congelados, evitando assim o aumento de temperatura dos alimentos congelados;
• os alimentos sem gordura são melhores para armazenar que os alimentos
com gordura; o sal reduz o tempo de
armazenamento dos alimentos;
• a água congela. Se for consumida
imediatamente após a remoção do
compartimento do congelador, poderá causar queimaduras de gelo na pele;
• é aconselhável que anote a data de
congelação em cada embalagem individual para permitir que saiba o tempo de armazenamento.
PORTUGUÊS
4.5 Conselhos para o
armazenamento de alimentos
congelados
Para obter o melhor desempenho deste
aparelho, siga estas indicações:
• certifique-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo vendedor;
• certifique-se de que os alimentos congelados são transferidos do supermer-
49
cado para o congelador no tempo
mais curto possível;
• não abra a porta muitas vezes, nem a
deixe aberta mais tempo do que o necessário;
• uma vez descongelados, os alimentos
degradam-se rapidamente e não podem voltar a ser congelados;
• não exceda o período de armazenamento indicado pelo produtor dos alimentos.
5. MANUTENÇÃO E LIMPEZA
CUIDADO
Retire a ficha da tomada antes
de efectuar qualquer operação
de manutenção.
Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados.
5.1 Limpeza periódica
O equipamento tem de ser limpo regularmente:
• limpe o interior e os acessórios com
água morna e sabão neutro.
• verifique regularmente os vedantes de
porta e limpe-os para se certificar de
que estão limpos e sem resíduos.
• lave e seque minuciosamente.
Não puxe, desloque nem danifique quaisquer tubos e/ou cabos
dentro do armário.
Nunca utilize detergentes, pós
abrasivos, produtos de limpeza
muito perfumados ou cera de
polir para limpar o interior, pois
isto irá danificar a superfície e
deixar um odor forte.
Limpe o condensador (grelha preta) e o
compressor que está no fundo do aparelho, com uma escova. Esta operação irá
melhorar o desempenho do aparelho e
poupar consumo de electricidade.
Tenha cuidado para não danificar o sistema de arrefecimento.
Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que
podem atacar/danificar os plásticos usados neste aparelho. Por esta razão é
aconselhável que a estrutura exterior
deste aparelho seja limpa apenas com
água morna com um pouco de solução
de limpeza adicionada.
Após a limpeza, volte a ligar o equipamento à tomada de alimentação.
50 www.aeg.com
5.2 Descongelar o frigorífico
O gelo é automaticamente eliminado do
evaporador do compartimento do frigorífico sempre que o compressor motorizado pára, durante o funcionamento
normal. A água resultante da descongelação é descarregada por um orifício de
descarga para um recipiente especial
colocado na parteposterior do aparelho,
sobre o compressor motorizado, onde
se evapora.
É importante limpar periodicamente o
orifício de descarga da água resultante
da descongelação, no centro do canal
do compartimento do frigorífico, para
evitar o transbordamento de água para
os alimentos.
5.3 Descongelação do
congelador
Haverá sempre a formação de uma certa
quantidade de gelo nas prateleiras do
congelador e em redor do compartimento superior.
Descongele o congelador quando a camada de gelo atingir uma espessura de
3 a 5 mm.
Cerca de 12 horas antes de descongelar, ajuste o regulador da
temperatura para as definições
mais altas de forma a criar uma
reserva de frio suficiente para a
interrupção do funcionamento.
Para remover o gelo, siga estas instruções:
1. Desligue o aparelho.
2. Retire os alimentos armazenados,
embrulhe-os em várias folhas de jornal e coloque-os num local frio.
CUIDADO
Não toque nos alimentos congelados com as mãos molhadas.
Poderia ficar com as mãos coladas aos alimentos.
3. Deixe a porta aberta.
Para acelerar o processo de descongelação, coloque uma panela
com água quente no compartimento do congelador. Retire os
pedaços de gelo que se tenham
partido antes de concluída a descongelação.
4. Quando a descongelação estiver
concluída, seque totalmente o interior.
5. Ligue o aparelho.
6. Após duas ou três horas, volte a colocar os alimentos no compartimento.
Nunca utilize objectos metálicos
afiados para raspar o gelo do revestimento interior, pois pode
danificá-lo.
Não utilize um dispositivo mecânico ou qualquer meio artificial
para acelerar o processo de descongelação além dos recomendados pelo fabricante.
Um aumento da temperatura das
embalagens dos alimentos congelados, durante a descongelação, pode reduzir o tempo de armazenamento seguro.
5.4 Períodos de inactividade
Quando o aparelho não é utilizado por
longos períodos, observe as seguintes
precauções:
• desligue o aparelho da tomada da
electricidade
PORTUGUÊS
• retire todos os alimentos
• descongele (se previsto) e limpe o
aparelho e todos os acessórios
• deixe a(s) porta(s) aberta(s) para evitar
cheiros desagradáveis.
51
Se o armário for mantido ligado, peça a
alguém para o verificar esporadicamente, para evitar que os alimentos no interior se estraguem em caso de falha eléctrica.
6. O QUE FAZER SE…
ADVERTÊNCIA
Antes da resolução de problemas, retire a ficha da tomada.
A resolução de problemas que
não se encontram no manual só
deve ser efectuada por um electricista qualificado ou uma pessoa competente.
Existem alguns ruídos durante a
utilização normal (compressor,
circulação de refrigerante).
Problema
Causa possível
Solução
O aparelho não funciona. A lâmpada
não funciona.
O aparelho está desligado.
Ligue o aparelho.
A ficha não está correctamente inserida na tomada.
Ligue a ficha correctamente à tomada.
O aparelho não tem alimentação. Não existe voltagem na tomada eléctrica.
Ligue outro aparelho eléctrico à tomada eléctrica.
Contacte um electricista
qualificado.
A lâmpada está em
stand-by.
Feche e abra a porta.
A lâmpada está fundida.
Consulte "Substituir a lâmpada".
A temperatura não está
definida correctamente.
Defina uma temperatura
mais elevada.
A porta não está bem fechada.
Consulte "Fechar a porta".
A porta foi aberta demasiadas vezes.
Não mantenha a porta
aberta mais tempo do que
o necessário.
A temperatura de algum
produto está demasiado
elevada.
Deixe que a temperatura
do produto diminua até à
temperatura ambiente antes de o guardar.
A temperatura ambiente
está demasiado elevada.
Reduza a temperatura ambiente.
A lâmpada não funciona.
O compressor funciona continuamente.
52 www.aeg.com
Problema
Causa possível
Solução
Há água a escorrer
na placa traseira do
frigorífico.
Durante o processo de
descongelação automática, o gelo descongela na
placa posterior.
Isto é normal.
Há água que escorre
para o frigorífico.
A saída de água está obstruída.
Limpe a saída de água.
Há produtos a impedir
Certifique-se de que os
que a água escorra para o produtos não tocam na
colector de água.
placa posterior.
Escorre água para o
chão.
A saída de água descon- Encaixe o tubo de saída
gelada não está ligada ao de água descongelada no
tabuleiro de evaporação, tabuleiro de evaporação.
por cima do compressor.
A temperatura no
aparelho está demasiado baixa/alta.
O regulador de tempera- Seleccione uma temperatura não está bem regula- tura mais alta/baixa.
do.
A temperatura no
frigorífico está demasiado elevada.
Não há circulação de ar
frio no aparelho.
A temperatura no
congelador está demasiado elevada.
Os produtos estão dema- Armazene os produtos de
siado perto uns dos ouforma a haver circulação
tros.
de ar frio.
Existe demasiado
gelo.
Os alimentos não estão
embalados correctamente.
Embale os alimentos correctamente.
A porta não está bem fechada.
Consulte "Fechar a porta".
Certifique-se de que o ar
frio pode circular no aparelho.
O regulador de tempera- Defina uma temperatura
tura não está bem regula- mais elevada.
do.
6.1 Substituir a lâmpada
CUIDADO
Desligue a ficha da tomada de
eléctrica.
PORTUGUÊS
1.
1
2.
2
1
3.
4.
5.
6.2 Fechar a porta
1.
2.
Limpe as juntas da porta.
Se necessário, ajuste a porta. Consulte "Instalação".
53
Ao mesmo tempo, alargue a tampa
transparente para cima e para baixo
com os dedos e desencaixe-a no sentido das setas.
Substitua a lâmpada por uma com a
mesma potência e forma, especialmente concebida para aparelhos domésticos. (a potência máxima está indicada
na tampa da lâmpada).
Volte a instalar a tampa da lâmpada.
Ligue a ficha à tomada eléctrica.
Abra a porta. Certifique-se de que a
lâmpada acende.
3.
Se necessário, substitua as juntas
defeituosas da porta. Contacte o
Centro de Assistência Técnica.
7. INSTALAÇÃO
ADVERTÊNCIA
Leia as "Informações de segurança" cuidadosamente para a
sua segurança e funcionamento
correcto do aparelho antes de o
instalar.
7.1 Posicionamento
Instale este aparelho num local com uma
temperatura ambiente que corresponde
à classe climática indicada na placa de
dados do aparelho:
Classe Temperatura ambiente
climática
SN
+10 °C a + 32 °C
N
+16 °C a + 32 °C
ST
+16 °C a + 38 °C
T
+16 °C a + 43 °C
7.2 Ligação eléctrica
Antes de ligar, certifique-se de que a
tensão e a frequência indicadas na placa
de dados correspondem à fonte de alimentação doméstica.
O aparelho deve ter uma ligação à terra.
A ficha do cabo de alimentação é fornecida com um contacto para este objectivo. Se a tomada da fonte de alimentação doméstica não estiver ligada à terra,
ligue o aparelho a uma ligação à terra
separada, em conformidade com as normas actuais, consultando um electricista
qualificado.
O fabricante declina toda a responsabilidade caso as precauções de segurança
acima não sejam cumpridas.
Este aparelho cumpre com as directivas.
E.E.C.
7.3 Reversibilidade da porta
54 www.aeg.com
A porta do aparelho abre para a direita.
Para abrir a porta para a esquerda, efectue os seguintes passos antes de instalar
o aparelho.
• Desaperte e retire o pino superior.
• Remova a porta superior.
• Retire o espaçador.
• Desaperte a dobradiça do meio.
• Remova a porta inferior.
• Desaperte e retire o pino inferior.
No lado oposto:
• Aperte o pino inferior.
• Instale a porta inferior.
• Aperte a dobradiça do meio.
• Instale o espaçador.
• Instale a porta superior.
• Aperte o pino superior.
PORTUGUÊS
55
7.4 Requisitos de ventilação
5 cm
A circulação de ar na parte posterior do
aparelho tem de ser suficiente.
min.
200 cm2
min.
200 cm2
Execute os seguintes passos:
7.5 Instalar o aparelho
CUIDADO
Certifique-se de que o cabo de
alimentação não está preso.
Se necessário, corte a fita adesiva vedante e aplique-a no aparelho como
indicado na figura.
x
x
56 www.aeg.com
2
Instale o aparelho no nicho.
Empurre o aparelho na direcção da seta (1) até que a cobertura superior pare
contra o móvel da cozinha.
Empurre o aparelho na direcção da seta (2) contra o armário no lado oposto
da dobradiça.
1
Ajuste o aparelho no nicho.
Certifique-se de que a distância entre
o aparelho e a extremidade dianteira
do armário é 44 mm.
A tampa da dobradiça inferior (está no
saco de acessórios) garante que a distância entre o aparelho e o móvel da
cozinha está correcta.
Certifique-se de que a folga entre o
aparelho e o armário é 4 mm.
Abra a porta. Coloque a tampa da dobradiça inferior na posição correcta.
4 mm
44 mm
Fixe o aparelho no nicho com 4 parafusos.
I
I
PORTUGUÊS
57
Retire a peça correcta da tampa da dobradiça (E). Certifique-se de que retira
a peça DX, no caso da dobradiça direita, SX no lado oposto.
Encaixe as tampas (C, D) nas cavilhas e
nos orifícios da dobradiça.
Instale a grelha de ventilação (B).
Encaixe as tampas da dobradiça (E) na
dobradiça.
C
D
E
E
B
G
H
Ligue o aparelho lateralmente à parede lateral do móvel da cozinha:
1. Desaperte os parafusos da peça
(G) e desloque a peça (G) até à parede lateral do móvel.
2. Volte a apertar os parafusos da peça (G).
3. Encaixe a peça (H) na peça (G).
58 www.aeg.com
Separe as peças (Ha), (Hb), (Hc) e (Hd).
Instale a peça (Ha) no lado interior da
porta do armário da cozinha.
ca. 50 mm
90°
21 mm
90°
ca. 50 mm
21 mm
Pressione a peça (Hc) contra a peça
(Ha).
Ha
Hc
Abra a porta do aparelho e a porta do
armário da cozinha num ângulo de 90°.
Insira o quadrado pequeno (Hb) na calha (Ha).
Junte a porta do aparelho e a porta de
armário e marque os pontos dos orifícios.
8 mm
Ha
Hb
PORTUGUÊS
59
Retire os suportes e assinale uma distância de 8 mm da extremidade exterior da porta onde o prego deve ser colocado (K).
8 mm
K
Ha
Coloque novamente o quadrado pequeno na calha e fixe-o com os parafusos fornecidos.
Alinhe a porta de armário da cozinha e
a porta do aparelho ajustando a peça
(Hb).
Hb
Pressione a peça (Hd) contra a peça
(Hb).
Faça uma verificação final para se certificar de que:
• Todos os parafusos estão apertados.
• A tira vedante está bem encaixada
no armário.
• A porta abre e fecha correctamente.
Hb
Hd
8. RUÍDOS
Existem alguns ruídos durante o funcionamento normal (compressor, circulação
do refrigerante).
60 www.aeg.com
SSS
RRR
!
HISSS!
OK
BL
SSSRRR!
HISSS!
BLUBB!
SSSRRR!
HISSS!
BLUBB!
UB
B!
CLICK!
BRRR!
CRACK!
IC
CL
K!
BRRR!
CR
AC
K!
CLICK!
BRRR!
CRACK!
PORTUGUÊS
61
9. DADOS TÉCNICOS
Dimensão do nicho de
instalação
Altura
1780 mm
Largura
560 mm
Profundidade
550 mm
Tempo de reinício
22 h
Tensão
230-240 V
Frequência
As informações técnicas encontram-se
na placa de características no lado es-
50 Hz
querdo interno do aparelho e na etiqueta de energia.
10. PREOCUPAÇÕES AMBIENTAIS
Recicle os materiais que apresentem
o símbolo . Coloque a embalagem
nos contentores indicados para
reciclagem.
Ajude a proteger o ambiente e a
saúde pública através da reciclagem
de aparelhos eléctricos e
electrónicos. Não elimine os
aparelhos que tenham o símbolo
juntamente com os resíduos
domésticos. Coloque o produto num
ponto de recolha para reciclagem
local ou contacte as suas
autoridades municipais.
62 www.aeg.com
ÍNDICE DE MATERIAS
1.
2.
3.
4.
5.
6.
7.
8.
9.
INSTRUCCIONES DE SEGURIDAD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
FUNCIONAMIENTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
USO DIARIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CONSEJOS ÚTILES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
MANTENIMIENTO Y LIMPIEZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
QUÉ HACER SI… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
INSTALACIÓN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RUIDOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DATOS TÉCNICOS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
63
65
66
68
69
71
73
79
81
PARA OBTENER RESULTADOS PERFECTOS
Gracias por escoger este producto AEG. Este artículo ha sido creado para ofrecer un
rendimiento impecable durante muchos años, con innovadoras tecnologías que facilitarán su
vida y prestaciones que probablemente no encuentre en electrodomésticos corrientes. Por
favor, dedique algunos minutos a la lectura para disfrutar de todas sus ventajas.
Visite nuestro sitio web para:
Obtener consejos, folletos, soluciones a problemas e información de servicio:
www.aeg.com
Registrar su producto para recibir un mejor servicio:
www.aeg.com/productregistration
Adquirir accesorios, artículos de consumo y recambios originales para su aparato:
www.aeg.com/shop
ATENCIÓN Y SERVICIO AL CLIENTE
Le recomendamos que utilice recambios originales.
Al contactar con el Servicio, cerciórese de tener la siguiente información a mano.
La información se puede encontrar en la placa de características. Modelo, PNC, Número de
serie.
Advertencia - Precaución-Información sobre seguridad.
Datos y recomendaciones generales
Información medioambiental
Salvo modificaciones.
ESPAÑOL
1.
63
INSTRUCCIONES DE SEGURIDAD
Por su seguridad y para garantizar el funcionamiento correcto del aparato, antes
de instalarlo y utilizarlo por primera vez
lea atentamente este manual del usuario, incluidos los consejos y advertencias.
Para evitar errores y accidentes, es importante que todas las personas que utilicen el aparato estén perfectamente al
tanto de su funcionamiento y de las características de seguridad. Conserve estas instrucciones y no olvide mantenerlas
junto al aparato en caso de su desplazamiento o venta para que quienes lo utilicen a lo largo de su vida útil dispongan
siempre de la información adecuada sobre el uso y la seguridad.
Por la seguridad de personas y bienes,
siga las normas de seguridad indicadas
en estas instrucciones, ya que el fabricante no se hace responsable de daños
provocados por omisiones.
1.1 Seguridad de niños y
personas vulnerables
• Este electrodoméstico no está diseñado para que lo usen personas (incluidos niños) con discapacidad física,
sensorial o mental, o con experiencia
y conocimiento insuficientes, a menos
que una persona responsable de su
seguridad les supervise o instruya en
el uso del electrodoméstico.
No permita que los niños jueguen con
el electrodoméstico.
• Mantenga los materiales de embalaje
alejados de los niños. Existe riesgo de
asfixia.
• Si va a desechar el aparato, extraiga el
enchufe de la toma, corte el cable de
conexión (tan cerca del aparato como
pueda) y retire la puerta para impedir
que los niños al jugar puedan sufrir
descargas eléctricas o quedar atrapados en su interior.
• Si este aparato, que cuenta con juntas
de puerta magnéticas, sustituirá a un
aparato más antiguo con cierre de
muelle (pestillo) en la puerta, cerciórese de inutilizar el cierre de muelle antes de desechar el aparato antiguo.
Evitará así que se convierta en una
trampa mortal para niños.
1.2 Instrucciones generales de
seguridad
ADVERTENCIA
Mantenga libres de obstrucciones las
aberturas de ventilación del alojamiento
del aparato o de la estructura empotrada
• El aparato está diseñado para conservar los alimentos y bebidas de una vivienda normal, como se explica en este folleto de instrucciones.
– áreas de cocina para el personal en
tiendas, oficinas y otros entornos de
trabajo;
– granjas y por clientes en hoteles,
moteles y otros entornos de tipo residencial;
– entornos de tipo hostales o pensiones;
– servicios de catering y actividades
similares al por mayor.
• No utilice dispositivos mecánicos ni
medios artificiales para acelerar el
proceso de descongelación.
• No utilice otros aparatos eléctricos
(como máquinas para hacer helados)
dentro de los aparatos de refrigeración, a menos que el fabricante haya
autorizado su utilización para estos fines.
• No dañe el circuito del refrigerante.
• El circuito del refrigerante del aparato
contiene isobutano (R600a). Se trata
de un gas natural con un alto nivel de
compatibilidad medioambiental, aunque es inflamable.
Durante el transporte y la instalación
del aparato, cerciórese de no provocar daños en el circuito de refrigeración.
Si el circuito de refrigeración se daña:
– mantenga el aparato alejado de las
llamas y de cualquier fuente de encendido
– ventile bien la habitación en la que
se encuentra el aparato
• Es peligroso alterar las especificaciones o modificar este producto en mo-
64 www.aeg.com
do alguno. Cualquier daño en el cable
de alimentación puede provocar un
cortocircuito, un incendio o una descarga eléctrica.
ADVERTENCIA
Los componentes eléctricos (cable de alimentación, enchufe,
compresor) debe sustituirlos un
técnico autorizado o personal de
reparaciones profesional a fin de
evitar riesgos.
•
El cable de alimentación no se debe prolongar.
2. Compruebe que la parte posterior
del aparato no aplaste ni dañe el
enchufe. Un enchufe aplastado o
dañado puede recalentarse y provocar un incendio.
3. Cerciórese de que tiene acceso al
enchufe del aparato.
4. No tire del cable de alimentación.
5. Si la toma de red está floja, no introduzca el enchufe. Existe riesgo
de descarga eléctrica o incendio.
6. No utilice el aparato sin la tapa de
la bombilla (si está provisto de
ella) de iluminación interior.
Este aparato es pesado. Debe tener
precauciones durante su desplazamiento.
No retire ni toque elementos del compartimento congelador con las manos
húmedas o mojadas, ya que podría
sufrir abrasión de la piel o quemaduras por congelación.
Evite la exposición prolongada del
aparato a la luz solar directa.
Las bombillas que se utilizan en este
aparato (si está provisto de ellas) son
especiales, y se han seleccionado exclusivamente para uso en aparatos domésticos. No pueden utilizarse para la
iluminación de la vivienda.
•
1.
•
•
•
•
•
1.3 Uso diario
• No coloque recipientes calientes sobre las piezas plásticas del aparato.
• No almacene gas ni líquido inflamable
en el aparato, ya que podrían estallar.
• No coloque alimentos directamente
contra la salida de aire de la pared
•
•
posterior. (Si el aparato es No Frost,
es decir, no acumula escarcha.)
Los alimentos que se descongelen no
deben volver a congelarse.
Guarde los alimentos congelados, que
se adquieren ya envasados, siguiendo
las instrucciones del fabricante.
Se deben seguir estrictamente las recomendaciones del fabricante del
aparato sobre el almacenamiento.
Consulte las instrucciones correspondientes.
No coloque bebidas carbonatadas o
con gas en el congelador, ya que se
genera presión en el recipiente, que
podría estallar y dañar el aparato.
Si se consumen polos helados retirados directamente del aparato, se pueden sufrir quemaduras causadas por el
hielo.
1.4 Cuidado y limpieza
• Antes de realizar tareas de mantenimiento, apague el aparato y desconecte el enchufe de la toma de red.
• No limpie el aparato con objetos metálicos.
• No utilice objetos afilados para eliminar el hielo del aparato. Utilice un raspador plástico.
• Inspeccione habitualmente el desagüe
del agua descongelada del frigorífico.
Si es necesario, limpie el desagüe. Si
el desagüe se bloquea, el agua se
acumulará en la base del aparato.
1.5 Instalación
Para realizar la conexión eléctrica, siga atentamente las instrucciones de los párrafos correspondientes.
• Desembale el aparato y compruebe
que no tiene daños. No conecte el
aparato si está dañado. Informe de los
posibles daños de inmediato a la tienda donde lo adquirió. En ese caso,
conserve el material de embalaje.
• Es recomendable esperar al menos
dos horas antes de conectar el aparato, para permitir que el aceite regrese
al compresor.
ESPAÑOL
• El aparato debe contar con circulación
de aire adecuada alrededor, ya que
de lo contrario se produce recalentamiento. Para conseguir una ventilación
suficiente, siga las instrucciones correspondientes a la instalación.
• Siempre que sea posible, la parte posterior del producto debe estar contra
una pared, para evitar que se toquen
las partes calientes (compresor, condensador) y se produzcan quemaduras.
• El aparato no debe colocarse cerca de
radiadores ni de hornillas de cocina.
• Asegúrese de que es posible acceder
al enchufe después de instalar el electrodoméstico.
• Realice la conexión sólo a un suministro de agua potable (si está prevista
una conexión de agua).
1.6 Servicio técnico
• Un electricista homologado deberá
realizar las tareas que se requieran para ejecutar el servicio o mantenimiento de este electrodoméstico.
65
• Las reparaciones de este aparato debe realizarlas un centro de servicio
técnico autorizado y sólo se deben
utilizar recambios originales.
1.7 Protección del medio
ambiente
Este aparato no contiene gases
perjudiciales para la capa de
ozono, ni en el circuito de refrigerante ni en los materiales aislantes. El aparato no se debe desechar junto con los residuos urbanos. La espuma aislante contiene gases inflamables: el aparato se debe desechar de acuerdo
con la normativa vigente, que
puede solicitar a las autoridades
locales. No dañe la unidad de refrigeración, en especial la parte
trasera, cerca del intercambiador
de calor. Los materiales de este
aparato marcados con el símbolo
son reciclables.
2. FUNCIONAMIENTO
2.1 Encendido
Introduzca el enchufe en la toma.
Gire el regulador de temperatura hacia
la derecha, a un ajuste intermedio.
2.2 Apagado
Para apagar el aparato, gire el regulador
de temperatura hasta la posición "O".
2.3 Regulación de la
temperatura
La temperatura se regula automáticamente.
Para utilizar el aparato, proceda de la
manera siguiente:
• Gire el regulador de temperatura hacia ajustes más bajos para obtener el
frío mínimo.
• Gire el regulador de temperatura hacia ajustes más altos para obtener el
frío máximo.
Lo más conveniente es ajustar la
temperatura en una posición intermedia.
Sin embargo, el ajuste exacto debe elegirse teniendo en cuenta que la temperatura interior del aparato depende de:
• la temperatura ambiente
• la frecuencia con que se abre la puerta
• la cantidad de alimentos guardados
• la ubicación del aparato.
66 www.aeg.com
Si la temperatura ambiente es
elevada o el aparato está totalmente lleno y se ha ajustado a
las temperaturas más bajas, puede mantenerse en marcha de
manera continua provocando la
formación de escarcha en la pared posterior. En tal caso, el
mando debe colocarse a temperatura más elevada para permitir
la descongelación automática y
reducir así el consumo energético.
3. USO DIARIO
3.1 Limpieza del interior
Antes de utilizar el aparato por primera
vez, lave el interior y los accesorios internos con agua templada y un jabón neutro para eliminar el típico olor de los
productos nuevos. A continuación seque
bien.
No utilice detergentes ni polvos
abrasivos, ya que podrían dañar
el acabado.
3.2 Congelación de alimentos
frescos
2 horas con un ajuste alto antes de colocar los productos en el compartimento.
Si se van a guardar cantidades grandes
de alimentos, retire todos los cajones y
estantes del aparato.
En caso de producirse una descongelación accidental, por
ejemplo, por un corte del suministro eléctrico, si la interrupción
ha durado más que el valor indicado en la tabla de características técnicas bajo la especificación "periodo de tiempo en descongelación", los alimentos descongelados deberán consumirse
cuanto antes o cocinarse de inmediato, y luego volverse a congelar (después de que se hayan
enfriado).
El compartimento del congelador es
adecuado para congelar alimentos frescos y conservar a largo plazo los alimentos congelados y ultracongelados.
Para congelar alimentos frescos no es
necesario cambiar el ajuste intermedio.
3.4 Descongelación
Coloque los alimentos frescos que va a
congelar en los estantes situados en
contacto con las paredes laterales que
están frías.
Todos los compartimentos son adecuados para congelar alimentos frescos.
Los alimentos ultracongelados o congelados, antes de utilizarlos, se pueden
descongelar en el compartimento frigorífico o a temperatura ambiente, dependiendo del tiempo de que se disponga.
Es posible incluso cocinar piezas pequeñas congeladas, tomadas directamente
del congelador; en tal caso, el tiempo
de cocción será más prolongado.
3.3 Conservación de alimentos
congelados
3.5 Producción de cubitos de
hielo
Al poner en marcha el aparato por primera vez o después de un periodo sin
uso, déjelo en marcha al menos durante
Este aparato cuenta con una o varias
bandejas para la producción de cubitos
de hielo. Llene las bandejas con agua y
ESPAÑOL
colóquelas en el compartimento congelador.
67
No utilice instrumentos metálicos
para retirar las bandejas del congelador.
3.6 Indicador de temperatura
Este aparato está autorizado para su venta en Francia.
En conformidad con la normativa
válida en dicho país, deberá ir
provisto de un dispositivo especial (consulte la figura) situado en
el compartimiento inferior del frigorífico para indicar la zona más
fría del mismo.
3.7 Estantes móviles
Las paredes del frigorífico cuentan con
soportes para colocar los estantes del
modo que se prefiera.
3.8 Colocación de los estantes
de la puerta
Para poder guardar alimentos de distintos tamaños, los estantes de la puerta se
pueden colocar a diferentes alturas.
3.9 Colocación de la caja deslizante
La caja deslizante se puede colocar a varias alturas.
Para realizar esos ajustes proceda como
se indica a continuación:
1. levante el estante con la caja deslizante y tire hacia fuera para soltarlo
de los soportes de la puerta
2. retire la abrazadera de sujeción de la
guía situada por debajo del estante
3. invierta la operación anterior para introducir la caja deslizante en una altura diferente.
68 www.aeg.com
4. CONSEJOS ÚTILES
4.1 Consejos para ahorrar
energía
• No abra la puerta con frecuencia ni la
deje abierta más tiempo del estrictamente necesario.
• Si la temperatura ambiente es elevada, la temperatura del aparato se ha
ajustado en los valores más altos y está totalmente lleno, el compresor podría funcionar de manera continua,
provocando la formación de escarcha
o hielo en el evaporador. Si esto sucede, gire el regulador de temperatura a
valores inferiores para permitir la descongelación automática y ahorrar en
el consumo eléctrico.
4.2 Consejos para la
refrigeración de alimentos
frescos
Para obtener los mejores resultados:
• no guarde en el frigorífico alimentos
calientes ni líquidos en evaporación;
• cubra o envuelva los alimentos, en especial si tienen sabores fuertes;
• coloque los alimentos de modo que el
aire pueda circular libremente entre
ellos.
4.3 Consejos para la
refrigeración
Consejos útiles:
Carne (de todo tipo): guárdela en bolsas
de plástico y colóquela en el estante de
vidrio, sobre el cajón de las verduras.
Por razones de seguridad, guárdela de
ese modo durante uno o dos días, como
máximo.
Alimentos cocinados, platos fríos, etc..:
los debe cubrir y puede colocarlos en
cualquiera de los estantes.
Frutas y verduras: se deben limpiar a
conciencia y colocar en los cajones especiales suministrados a tal efecto.
Mantequilla y queso: colóquelos en recipientes herméticos especiales o envueltos en papel de aluminio o en bolsas de
plástico, para excluir tanto aire como sea
posible.
Botellas de leche: deben tener tapa y se
colocarán en el estante para botellas de
la puerta.
Los plátanos, las patatas, las cebollas y
los ajos, si no están empaquetados, no
deben guardarse en el frigorífico.
4.4 Consejos sobre la
congelación
Estos consejos son importantes para poder aprovechar al máximo el proceso de
congelación:
• la cantidad máxima de alimentos que
puede congelarse en 24 horas se
muestra en la placa de datos técnicos;
• el proceso de congelación requiere 24
horas. Durante ese periodo no deben
añadirse otros alimentos para congelación;
• congele sólo productos alimenticios
de máxima calidad, frescos y perfectamente limpios;
• prepare los alimentos en porciones
pequeñas para que se congelen de
manera rápida y total, así como para
poder descongelar posteriormente
sólo las cantidades necesarias;
• envuelva los alimentos en papel de
aluminio o polietileno y compruebe
que los envoltorios quedan herméticamente cerrados;
• no permita que alimentos frescos y sin
congelar entren en contacto con alimentos ya congelados, para evitar el
aumento de temperatura de los segundos;
• los alimentos magros se congelan mejor que los grasos; la sal reduce el
tiempo de almacenamiento de los alimentos;
• el hielo, si se consume inmediatamente después de retirarlo del compartimento congelador, puede provocar
quemaduras por congelación en la
piel;
• es recomendable etiquetar cada paquete con la fecha de congelación para controlar el tiempo que permanecen almacenados.
ESPAÑOL
4.5 Consejos para el
almacenamiento de alimentos
congelados
Para obtener el máximo rendimiento de
este aparato, deberá:
• comprobar que el comerciante ha
mantenido los productos congelados
correctamente almacenados;
• procurar que los alimentos congelados pasen de la tienda al congelador
en el menor tiempo posible;
69
• evitar la apertura frecuente de la puerta o dejarla abierta más del tiempo estrictamente necesario;
• los alimentos descongelados se deterioran con rapidez y no pueden congelarse de nuevo;
• no supere el tiempo de almacenamiento indicado por el fabricante de
los alimentos.
5. MANTENIMIENTO Y LIMPIEZA
PRECAUCIÓN
Antes de realizar tareas de mantenimiento, desenchufe el aparato.
Este equipo contiene hidrocarburos en la unidad de refrigeración; por tanto, el mantenimiento y la recarga deben estar a cargo exclusivamente de técnicos
autorizados.
5.1 Limpieza periódica
El equipo debe limpiarse de manera habitual:
• Limpie el interior y los accesorios con
agua templada y un jabón neutro.
• Revise y limpie periódicamente las
juntas de la puerta para mantenerlas
limpias y sin restos.
• Aclare y seque a fondo.
No mueva, dañe ni tire de los
conductos o cables del interior
del armario.
No utilice detergentes, polvos
abrasivos, productos de limpieza
perfumados ni cera para limpiar
el interior, ya que dañarán la superficie y dejarán un fuerte olor.
Limpie el condensador (rejilla negra) y el
compresor de la parte posterior del aparato con un cepillo. Esa operación mejorará el rendimiento del aparato y reducirá el consumo eléctrico.
Tenga cuidado para no dañar el
sistema de refrigeración.
Muchas marcas de limpiadores de superficies de cocina contienen químicos
que pueden atacar o dañar los plásticos
del aparato. Por tal razón, se recomienda que el exterior del aparato se limpie
sólo con agua templada a la que se añadirá un poco de líquido lavavajillas.
Después de la limpieza, vuelva a conectar el aparato a la toma de red.
70 www.aeg.com
5.2 Descongelación del frigorífico
La escarcha se elimina automáticamente
del evaporador del frigorífico cada vez
que se detiene el compresor, durante el
funcionamiento normal. El agua de la
descongelación se descarga a través de
un orificio hacia un recipiente especial
situado en la parte posterior del aparato,
sobre el motor compresor, donde se
evapora.
Es importante limpiar periódicamente el
orificio de salida del agua de descongelación situado en la mitad del canal del
compartimento frigorífico para evitar
que el agua se desborde y caiga sobre
los alimentos del interior.
5.3 Descongelación del
congelador
Siempre se forma un poco de escarcha
en los estantes del congelador y en torno al compartimento superior.
Descongele el congelador sólo cuando
la capa de escarcha alcance un grosor
de unos 3 a 5 mm.
Unas 12 horas antes de realizar la
descongelación, coloque el regulador de temperatura en los
niveles más elevados, con el fin
de acumular frío suficiente para
la interrupción del funcionamiento.
Para eliminar la escarcha, siga estos pasos:
1. Apague el aparato.
2. Retire los alimentos congelados, envuélvalos en varias hojas de papel
de periódico y colóquelos en un sitio fresco.
PRECAUCIÓN
No toque los alimentos congelados con las manos mojadas. Podrían congelarse al contacto con
los alimentos.
3. Deje la puerta abierta.
Para acelerar el proceso de descongelación, coloque un recipiente con agua tibia en el compartimento congelador. Además,
retire los trozos de hielo que se
desprendan antes de que finalice
la descongelación.
4. Cuando la descongelación haya terminado, seque a fondo el interior
del aparato.
5. Encienda el aparato.
6. Al cabo de dos o tres horas, vuelva a
introducir los alimentos que retiró
previamente.
No utilice herramientas metálicas
afiladas para raspar la escarcha
del revestimiento interior, ya que
podría dañarlo.
No utilice dispositivos mecánicos
ni medios artificiales para acelerar el proceso de descongelación, excepto los recomendados
por el fabricante.
El aumento de la temperatura de
los paquetes de alimentos congelados durante la descongelación puede acortar su tiempo de
almacenamiento.
5.4 Periodos sin
funcionamiento
Si el aparato no se utiliza durante un
tiempo prolongado, tome las siguientes
precauciones:
• desconecte el aparato de la red
eléctrica;
ESPAÑOL
• extraiga todos los alimentos;
• descongele (si así está previsto) y limpie el aparato y todos sus accesorios.
• deje la puerta(s) entreabierta para prevenir olores desagradables.
71
Si va a mantener el armario en marcha,
solicite a alguien que lo inspeccione de
vez en cuando para evitar que los alimentos se echen a perder en caso de un
corte de energía.
6. QUÉ HACER SI…
ADVERTENCIA
Antes de realizar cualquier reparación, desconecte el enchufe
del aparato de la toma de red.
Sólo un electricista o un técnico
profesional debe llevar a cabo
cualquier reparación que no figure en este manual.
Problema
Se producen ruidos durante el
funcionamiento normal (compresor, circulación del refrigerante).
Posible causa
El aparato no funcio- El aparato está apagado.
na. La bombilla no
funciona.
Solución
Encienda el aparato.
El aparato no está correc- Enchufe el aparato correctamente enchufado a la
tamente a la toma de cotoma de corriente.
rriente.
El aparato no recibe suministro eléctrico. No hay
tensión en la toma de corriente.
La bombilla no funciona.
El compresor funciona continuamente.
Enchufe un aparato eléctrico diferente a la toma de
corriente.
Llame a un electricista cualificado.
La bombilla está en espe- Cierre y abra la puerta.
ra.
La bombilla es defectuosa.
Consulte la sección “Cambio de la bombilla”.
La temperatura no se ha
ajustado correctamente.
Seleccione una temperatura más alta.
La puerta no está bien ce- Consulte la sección “Cierrada.
rre de la puerta”.
La puerta se ha abierto
con excesiva frecuencia.
No mantenga abierta la
puerta más tiempo del necesario.
La temperatura de los alimentos es demasiado alta.
Deje que la temperatura
de los alimentos descienda a la temperatura ambiente antes de guardarlos.
La temperatura ambiente
es demasiado alta.
Reduzca la temperatura
ambiente.
72 www.aeg.com
Problema
Posible causa
El agua fluye por la
placa posterior del
frigorífico.
Durante el proceso de
Es correcto.
descongelación automática, el hielo se descongela
en la placa posterior.
Solución
El agua fluye al interior del frigorífico.
La salida de agua está
obstruida.
Limpie la salida de agua.
Los alimentos impiden
Asegúrese de que los alique el agua fluya al colec- mentos no entran en contor.
tacto con la placa posterior.
El agua fluye hacia el El agua de la descongela- Fije la salida de agua de
suelo.
ción no fluye hacia la ban- descongelación a la bandeja de evaporación sideja de evaporación.
tuada sobre el compresor.
La temperatura del
aparato es demasiado baja/alta.
El regulador de tempera- Seleccione una temperatutura no se ha ajustado co- ra más alta o baja.
rrectamente.
La temperatura del
frigorífico es demasiado alta.
No hay circulación de aire Compruebe que el aire frío
frío en el aparato.
circula libremente en el
aparato.
La temperatura del
Los alimentos están decongelador es dema- masiado juntos.
siado alta.
Disponga los alimentos de
modo que el aire frío pueda circular entre ellos.
Hay demasiada escarcha.
Envuelva los alimentos correctamente.
Los alimentos no están
envueltos correctamente.
La puerta no está bien ce- Consulte la sección “Cierrada.
rre de la puerta”.
El regulador de tempera- Seleccione una temperatutura no se ha ajustado co- ra más alta.
rrectamente.
6.1 Cambio de la bombilla
PRECAUCIÓN
Desenchufe el aparato de la toma de corriente.
ESPAÑOL
1.
1
2.
2
1
3.
4.
5.
6.2 Cierre de la puerta
1.
2.
Limpie las juntas de la puerta.
Si es necesario, ajuste la puerta.
Consulte "Instalación".
73
Al mismo tiempo, expanda con los dedos arriba y abajo la tapa transparente
y desengánchela en la dirección de las
flechas.
Cambie la bombilla por otra de la misma potencia y forma, diseñada específicamente para electrodomésticos (la
potencia máxima se indica en la tapa
de la bombilla).
Vuelva a colocar la tapa de la bombilla.
Enchufe el aparato a la toma de corriente.
Abra la puerta. Compruebe que la
bombilla se enciende.
3.
Si es necesario, cambie las juntas
defectuosas. Póngase en contacto
con el servicio técnico.
7. INSTALACIÓN
ADVERTENCIA
Lea atentamente la "Información
sobre seguridad" para garantizar
su propia seguridad y el correcto
funcionamiento del electrodoméstico antes de instalar el electrodoméstico.
7.1 Colocación
Instale el aparato en un punto en el que
la temperatura ambiente se corresponda
con la clase climática indicada en la placa de datos técnicos del aparato:
Clase
Temperatura ambiente
climática
SN
+10°C a + 32°C
N
+16°C a + 32°C
ST
+16°C a + 38°C
T
+16°C a + 43°C
7.2 Conexión eléctrica
Antes de conectar el aparato, compruebe que el voltaje y la frecuencia que
aparecen en la placa de datos técnicos
se corresponden con el suministro de la
vivienda.
El aparato debe tener conexión a tierra.
El enchufe del cable de alimentación se
suministra con un contacto para tal fin. Si
la toma de red de la vivienda carece de
conexión a tierra, conecte el aparato a
una toma de tierra conforme con la normativa, después de consultar a un electricista profesional.
El fabricante rechaza toda responsabilidad si no se toman las precauciones antes indicadas.
Este aparato es conforme con las directivas de la CEE.
7.3 Cambio del sentido de
apertura de la puerta
74 www.aeg.com
La puerta del aparato se abre hacia la
derecha. Si desea abrir la puerta hacia la
izquierda, siga estas instrucciones antes
de instalar el aparato.
• Afloje y retire el perno superior.
• Retire la puerta superior.
• Retire el separador.
• Desatornille la bisagra central.
• Retire la puerta inferior.
• Afloje y retire el perno inferior.
En el lado opuesto:
• Apriete el perno inferior.
• Vuelva a colocar la puerta inferior.
• Apriete la bisagra central.
• Coloque el separador.
• Coloque la puerta superior.
• Apriete el perno superior.
ESPAÑOL
75
7.4 Requisitos de ventilación
5 cm
El aire debe poder circular libremente
por la parte posterior del aparato.
min.
200 cm2
min.
200 cm2
Ejecute los pasos siguientes:
7.5 Instalación del aparato
PRECAUCIÓN
Compruebe que el cable de alimentación de red pueda moverse con facilidad.
Si es necesario, corte la cinta selladora
adhesiva y péguela al aparato como se
muestra en la figura.
x
x
76 www.aeg.com
2
Instale el aparato en el hueco.
Empuje el aparato en el sentido de la
flecha (1) hasta que la cubierta de la
separación superior haga tope contra
el mueble de cocina.
Empuje el aparato en el sentido de la
flecha (2) contra el mueble en el lado
opuesto de la bisagra.
1
Ajuste el aparato en el hueco.
Asegúrese de que haya una distancia
de 44 mm entre el aparato y el borde
delantero del mueble.
La tapa de la bisagra inferior (incluida
en la bolsa de accesorios) garantiza
que la separación entre el aparato y el
mueble de cocina sea la adecuada.
Asegúrese de que quede un espacio
de 4 mm entre el aparato y el mueble.
Abra la puerta. Coloque la tapa de la
bisagra inferior en su lugar.
4 mm
44 mm
Fije el aparato al hueco con cuatro tornillos.
I
I
ESPAÑOL
77
Retire la parte correcta de la tapa de la
bisagra (E). No olvide extraer la pieza
DX, en el caso de la bisagra derecha, y
la pieza SX en el caso contrario.
Fije las tapas (C, D) a las lengüetas y a
los orificios de la bisagra.
Instale la rejilla de ventilación (B).
Fije las tapas (E) a la bisagra.
C
D
E
E
B
G
H
Conecte el aparato lateralmente con la
puerta del mueble de cocina:
1. Afloje los tornillos de la pieza (G) y
desplace la pieza (G) hasta la puerta del mueble.
2. Vuelva a apretar los tornillos de la
pieza (G).
3. Fije la pieza (H) a la pieza (G).
78 www.aeg.com
Desconecte las piezas (Ha), (Hb), (Hc) y
(Hd).
Instale la pieza (Ha) en el lado interno
del mueble de cocina.
ca. 50 mm
90°
21 mm
90°
ca. 50 mm
21 mm
Empuje la pieza (Hc) contra la pieza
(Ha).
Ha
Hc
Abra la puerta del aparato y la puerta
del mueble de cocina en un ángulo de
90°.
Introduzca el cuadrado pequeño (Hb)
en la guía (Ha).
Coloque juntas la puerta del aparato y
la puerta del mueble de cocina y marque los orificios.
8 mm
Ha
Hb
ESPAÑOL
79
Quite los soportes y ponga una marca
a una distancia de 8 mm desde el borde exterior de la puerta en la que se
debe colocar el clavo (K).
8 mm
K
Ha
Vuelva a colocar el cuadrado pequeño
en la guía y fíjelo con los tornillos suministrados.
Alinee las puertas del mueble de cocina y del aparato mediante el ajuste de
la pieza (Hb).
Hb
Presione la pieza (Hd) contra la pieza
(Hb).
Finalmente, compruebe que:
• Todos los tornillos están apretados.
• La cinta selladora se ha fijado con firmeza al armario.
• La puerta abre y cierra correctamente.
Hb
Hd
8. RUIDOS
Durante el funcionamiento normal del
aparato suelen producirse ciertos ruidos
(compresor, circulación del refrigerante).
80 www.aeg.com
SSS
RRR
!
HISSS!
OK
BL
SSSRRR!
HISSS!
BLUBB!
SSSRRR!
HISSS!
BLUBB!
UB
B!
CLICK!
BRRR!
CRACK!
IC
CL
K!
BRRR!
CR
AC
K!
CLICK!
BRRR!
CRACK!
ESPAÑOL
81
9. DATOS TÉCNICOS
Medidas de la cavidad
Altura
1780 mm
Anchura
560 mm
Profundidad
550 mm
Tiempo de estabilización
22 h
Voltaje
230-240 V
Frecuencia
50 Hz
La información técnica se encuentra en
la placa de características, situada en el
lado interior izquierdo del aparato, y en
la etiqueta de consumo energético.
10. ASPECTOS MEDIOAMBIENTALES
Recicle los materiales con el símbolo
. Coloque el material de embalaje
en los contenedores adecuados para
su reciclaje.
Ayude a proteger el medio ambiente
y la salud pública, así como a reciclar
residuos de aparatos eléctricos y
electrónicos. No deseche los
aparatos marcados con el símbolo
junto con los residuos domésticos.
Lleve el producto a su centro de
reciclaje local o póngase en contacto
con su oficina municipal.
82 www.aeg.com
ESPAÑOL
83
222360461-A-022013
www.aeg.com/shop
Download PDF

advertising
