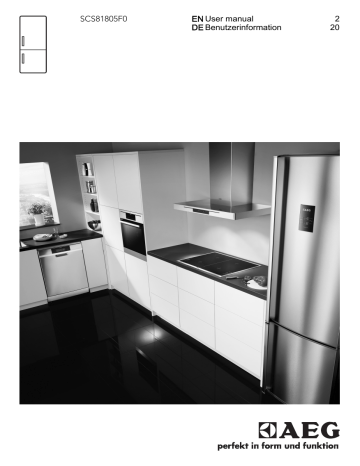

AEG SCS81805F0 User manual

AEG SCS81805F0 User manual
EN User manual
DE Benutzerinformation
SAFETY INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
CONTROL PANEL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
DAILY USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
HELPFUL HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
WHAT TO DO IF… . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
NOISES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
TECHNICAL DATA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
ENVIRONMENT CONCERNS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Thank you for choosing this AEG product. We have created it to give you impeccable
performance for many years, with innovative technologies that help make life simpler –
features you might not find on ordinary appliances. Please spend a few minutes reading to get
the very best from it.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
Register your product for better service:
Buy Accessories, Consumables and Original spare parts for your appliance:
We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.
In the interest of your safety and to ensure the correct use, before installing
and first using the appliance, read this
user manual carefully, including its hints
and warnings. To avoid unnecessary mistakes and accidents, it is important to
ensure that all people using the appliance are thoroughly familiar with its operation and safety features. Save these
instructions and make sure that they remain with the appliance if it is moved or
sold, so that everyone using it through
its life will be properly informed on appliance use and safety.
For the safety of life and property keep
the precautions of these user's instructions as the manufacturer is not responsible for damages caused by omission.
1.1 Children and vulnerable
people safety
• This appliance is not intended for use
by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person
responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
• Keep all packaging well away from
children. There is risk of suffocation.
• If you are discarding the appliance
pull the plug out of the socket, cut the
connection cable (as close to the appliance as you can) and remove the
door to prevent playing children to
suffer electric shock or to close themselves into it.
• If this appliance featuring magnetic
door seals is to replace an older appliance having a spring lock (latch) on
the door or lid, be sure to make that
spring lock unusable before you discard the old appliance. This will prevent it from becoming a death trap for
a child.
1.2 General safety
Keep ventilation openings, in the appliance enclosure or in the built-in structure, clear of obstruction.
• The appliance is intended for keeping
foodstuff and/or beverages in a normal household as explained in this instruction booklet.
• Do not use a mechanical device or any
artificial means to speed up the thawing process.
• Do not use other electrical appliances
(such as ice cream makers) inside of
refrigerating appliances, unless they
are approved for this purpose by the
• Do not damage the refrigerant circuit.
• The refrigerant isobutane (R600a) is
contained within the refrigerant circuit
of the appliance, a natural gas with a
high level of environmental compatibility, which is nevertheless flammable.
During transportation and installation
of the appliance, be certain that none
of the components of the refrigerant
circuit become damaged.
If the refrigerant circuit should become damaged:
– avoid open flames and sources of
– thoroughly ventilate the room in
which the appliance is situated
• It is dangerous to alter the specifications or modify this product in any
way. Any damage to the cord may
cause a short-circuit, fire and/or electric shock.
Any electrical component (power
cord, plug, compressor) must be
replaced by a certified service
agent or qualified service personnel to avoid hazard.
Power cord must not be lengthened.
Make sure that the power plug is
not squashed or damaged by the
back of the appliance. A squashed
or damaged power plug may
overheat and cause a fire.
3. Make sure that you can come to
the mains plug of the appliance.
4. Do not pull the mains cable.
5. If the power plug socket is loose,
do not insert the power plug.
There is a risk of electric shock or
6. You must not operate the appliance without the lamp cover (if
foreseen) of interior lighting.
This appliance is heavy. Care should
be taken when moving it.
Do not remove nor touch items from
the freezer compartment if your hands
are damp/wet, as this could cause skin
abrasions or frost/freezer burns.
Avoid prolonged exposure of the appliance to direct sunlight.
Bulb lamps (if foreseen) used in this
appliance are special purpose lamps
selected for household appliances use
only. They are not suitable for household room illumination.
1.3 Daily Use
• Do not put hot pot on the plastic parts
in the appliance.
• Do not store flammable gas and liquid
in the appliance, because they may
• Do not place food products directly
against the air outlet on the rear wall.
(If the appliance is Frost Free)
• Frozen food must not be re-frozen
once it has been thawed out.
• Store pre-packed frozen food in accordance with the frozen food manufacturer's instructions.
• Appliance's manufacturers storage
recommendations should be strictly
adhered to. Refer to relevant instructions.
• Do not place carbonated or fizzy
drinks in the freezer compartment as it
creates pressure on the container,
which may cause it to explode, resulting in damage to the appliance.
• Ice lollies can cause frost burns if consumed straight from the appliance.
1.4 Care and cleaning
• Before maintenance, switch off the appliance and disconnect the mains plug
from the mains socket.
• Do not clean the appliance with metal
• Do not use sharp objects to remove
frost from the appliance. Use a plastic
• Regularly examine the drain in the refrigerator for defrosted water. If necessary, clean the drain. If the drain is
blocked, water will collect in the bottom of the appliance.
1.5 Installation
For electrical connection carefully follow the instructions given in
specific paragraphs.
• Unpack the appliance and check if
there are damages on it. Do not connect the appliance if it is damaged.
Report possible damages immediately
to the place you bought it. In that case
retain packing.
• It is advisable to wait at least four
hours before connecting the appliance to allow the oil to flow back in
the compressor.
• Adequate air circulation should be
around the appliance, lacking this
leads to overheating. To achieve sufficient ventilation follow the instructions
relevant to installation.
• Wherever possible the back of the
product should be against a wall to
avoid touching or catching warm parts
(compressor, condenser) to prevent
possible burn.
• The appliance must not be located
close to radiators or cookers.
• Make sure that the mains plug is accessible after the installation of the appliance.
• Connect to potable water supply only
(If a water connection is foreseen).
ant circuit or insulation materials.
The appliance shall not be discarded together with the urban
refuse and rubbish. The insulation foam contains flammable
gases: the appliance shall be disposed according to the applicable regulations to obtain from
your local authorities. Avoid
damaging the cooling unit, especially at the rear near the heat exchanger. The materials used on
this appliance marked by the
are recyclable.
1.6 Service
• Any electrical work required to do the
servicing of the appliance should be
carried out by a qualified electrician or
competent person.
• This product must be serviced by an
authorized Service Centre, and only
genuine spare parts must be used.
1.7 Environment Protection
This appliance does not contain
gasses which could damage the
ozone layer, in either its refriger-
1 Appliance ON/OFF button
3 Fridge Temperature warmer button
4 Mode button
6 Freezer Temperature colder button
7 Freezer Temperature warmer button
8 Display
timer indicator
3 Fridge off indicator
4 COOLMATIC function
8 Freezer compartment indicator
2.2 Switching on
11 10 9
7 Freezer temperature indicator
11 Minute Minder function
1 Fridge compartment indicator
6 FROSTMATIC function
10 Child Lock function
2.1 Display
9 Alarm indicator
It is possible to change predefined
sound of buttons to a loudly one by
pressing together Mode button and
Temperature colder button for some
seconds. Change is reversible.
3 4
5 Holiday function
5 OK button
2 Fridge temperature indicator and
2 Fridge Temperature colder button
To switch on the appliance do these
1. Connect the mains plug to the power socket.
2. Press the appliance ON/OFF button
if the display is off.
3. The alarm buzzer could operate after few seconds.
To reset the alarm refer to "High
temperature alarm".
If "dEMo" appears on the display,
the appliance is in demonstration
mode. Refer to "WHAT TO DO IF..."
5. The temperature indicators show the
set default temperature.
To select a different set temperature refer to "Temperature regulation".
2.3 Switching off
To switch off the appliance do these
1. Press the appliance ON/OFF button
for 5 seconds.
2. The display switches off.
3. To disconnect the appliance from
the power disconnect the mains
plug from the power socket.
2.4 Switching off the fridge
To switch off the fridge:
1. Press the Mode button until the corresponding icon appears.
The fridge Off indicator and the
fridge compartment indicator flash.
The fridge temperature indicator
shows dashes.
2. Press the OK button to confirm.
3. The fridge Off indicator is shown.
2.5 Switching on the fridge
To switch on the fridge:
1. Press the fridge temperature regulator.
1. Press the Mode button until the corresponding icon appears.
The Fridge Off indicator flashes.
2. Press the OK button to confirm.
3. The fridge Off indicator goes off.
To select a different set temperature refer to "Temperature regulation".
2.6 Temperature regulation
The set temperature of the fridge and of
the freezer may be adjusted by pressing
the temperature regulators.
Set default temperature:
• +5°C for the fridge
• -18°C for the freezer
The appliance activates a function mode
that permit to optimize the food preservation and energy consumption.
Such a function guarantees the maximum silentness during the performance
of the appliance.
The temperature indicators show the set
The set temperature will be reached
within 24 hours.
After a power failure the set temperature remains stored.
2.7 Minute Minder function
The Minute Minder function is to be
used to set an acoustic alarm at the preferred time, useful for example when a
recipe requires to cool down a mixture
for a certain length of time, or when a reminder is needed in order not to forget
the bottles placed in the freezer for fast
To switch on the function:
1. Press the Mode button until the corresponding icon appears.
The Minute Minder indicator flashes.
The Timer shows the set value (30
minutes) for a few seconds.
2. Press the Timer regulator button to
change the Timer set value from 1 to
90 minutes.
3. Press the OK button to confirm.
The Minute Minder indicator is
The Timer start to flash (min).
At the end of the countdown the Minute
Minder indicator flashes and an audible
alarm sounds:
1. Remove any drinks contained in the
freezer compartment.
2. Press OK button to switch off the
sound and terminate the function.
It is possible to deactivate the function
at any time during the countdown:
1. Press the Mode button until the Minute Minder indicator flashes.
2. Press the OK button to confirm.
3. The Minute Minder indicator goes
It is possible to change the time during
the countdown and at the end by press-
ing the Temperature colder button and
the Temperature warmer button.
2.8 Child Lock function
To lock the buttons from unintentional
operation select the Child Lock function.
To switch on the function:
1. Press the Mode button until the corresponding icon appears.
2. The Child Lock indicator flashes.
3. Press the OK button to confirm.
The Child Lock indicator is shown.
To switch off the function:
1. Press the Mode button until the
Child Lock indicator flashes.
2. Press the OK button to confirm.
3. The Child Lock indicator goes off.
2.9 High temperature alarm
An increase in the temperature in the
freezer compartment (for example due
to an earlier power failure) is indicated
• flashing the alarm and freezer temperature indicators
• sounding of buzzer.
To reset the alarm:
1. Press any button.
2. The buzzer switches off.
3. The freezer temperature indicator
shows the highest temperature
reached for a few seconds. Then
show again the set temperature.
4. The alarm indicator continue to flash
until the normal conditions are restored.
When the alarm has returned the alarm
indicator goes off.
2.10 Door open alarm
An acoustic alarm will sound if the door
is left open for a few minutes. The door
open alarm conditions are indicated by:
• flashing Alarm light
• acoustic buzzer
When normal conditions are restored
(door closed), the alarm will stop.
During the alarm, the buzzer can be
switched off by pressing alarm button.
2.11 COOLMATIC function
If you need to insert a large amount of
warm food, for example after doing the
grocery shopping, we suggest activating
the COOLMATIC function to chill the
products more rapidly and to avoid
warming the other food which is already
in the refrigerator.
To switch on the function:
1. Press the Mode button until the corresponding icon appears.
The COOLMATIC indicator flashes.
2. Press the OK button to confirm.
The COOLMATIC indicator is
The COOLMATIC function shuts off automatically after approximately 6 hours.
To switch off the function before its automatic end:
1. Press the Mode button until the
COOLMATIC indicator flashes.
2. Press the OK button to confirm.
3. The COOLMATIC indicator goes off.
The function switches off by selecting a different fridge set temperature.
2.12 Holiday function
This function allows you to keep the refrigerator closed and empty during a
long holiday period without the formation of a bad smell.
The fridge compartment must be
empty with holiday function on.
To switch on the function:
Press the Mode button until the corresponding icon appears.
The Holiday indicator flashes.
The fridge temperature indicator
shows the set temperature.
2. Press the OK button to confirm.
The Holiday indicator is shown.
To switch off the function:
1. Press the Mode button until the Holiday indicator flashes.
2. Press the OK button to confirm.
3. The Holiday indicator goes off.
The function switches off by selecting a different fridge set temperature.
2.13 FROSTMATIC function
To switch on the function:
1. Press the Mode button until the corresponding icon appears.
The FROSTMATIC indicator flashes.
2. Press the OK button to confirm.
The FROSTMATIC indicator is
This function stops automatically after 52
To switch off the function before its automatic end:
1. Press the Mode button until the
FROSTMATIC indicator flashes.
2. Press the OK button to confirm.
3. The FROSTMATIC indicator goes
The function switches off by selecting a different freezer set
3.1 Cleaning the interior
3.3 Storage of frozen food
Before using the appliance for the first
time, wash the interior and all internal
accessories with lukewarm water and
some neutral soap so as to remove the
typical smell of a brand-new product,
then dry thoroughly.
When first starting-up or after a period
out of use, before putting the products
in the compartment let the appliance run
at least 2 hours on the higher settings.
If large quantities of food are to be stored, remove all drawers and baskets from
appliance and place food on cooling
shelves to obtain the best performance.
Do not use detergents or abrasive powders, as these will damage the finish.
If “dEMo” appears on the Display, the appliance is in demonstration mode: refer to “WHAT
TO DO IF...” paragraph.
3.2 Freezing fresh food
The freezer compartment is suitable for
freezing fresh food and storing frozen
and deep-frozen food for a long time.
To freeze fresh food activate the FROSTMATIC function at least 24 hours before
placing the food to be frozen in the
freezer compartment.
Place the fresh food to be frozen in the
upper compartment.
The maximum amount of food that can
be frozen in 24 hours is specified on the
rating plate, a label located on the inside of the appliance.
The freezing process lasts 24 hours: during this period do not add other food to
be frozen.
Make sure that foods do not exceed the load limit stated on the
side of the upper section (where
In the event of accidental defrosting, for example due to a
power failure, if the power has
been off for longer that the value
shown in the technical characteristics chart under "rising time",
the defrosted food must be consumed quickly or cooked immediately and then re-frozen (after
3.4 Thawing
Deep-frozen or frozen food, prior to being used, can be thawed in the refrigerator compartment or at room temperature, depending on the time available
for this operation.
Small pieces may even be cooked still
frozen, directly from the freezer: in this
case, cooking will take longer.
3.5 Ice-cube production
This appliance is equipped with one or
more trays for the production of icecubes. Fill these trays with water, then
put them in the freezer compartment.
3.6 Cold accumulators
One or more cold accumulators are supplied in the freezer; these increase the
length of time for which food will keep in
the event of a power failure or breakdown.
Do not use metallic instruments
to remove the trays from the
3.7 Movable shelves
The walls of the refrigerator are equipped with a series of runners so that the
shelves can be positioned as desired.
For better use of space, the front halfshelves can lie over the rear ones.
3.8 Positioning the door
To permit storage of food packages of
various sizes, the door shelves can be
placed at different heights.
3.9 Positioning the sliding box
The sliding box can be placed at different heights.
Do make these adjustments proceed as
1. lift the shelf with the sliding box upwards and out of the holders in the
2. remove the retaining bracket out of
the guide under the shelf
3. Reverse the above operation to insert the sliding box at a different
3.10 Bottle rack
Place the bottles (with the opening facing front) in the pre-positioned shelf.
If the shelf is positioned horizontally,
place only closed bottles.
This bottle holder shelf can be tilted in
order to store previously opened bottles. To obtain this result, pull the shelf
up so it can rotate upwards and be
placed on the next higher level.
4.1 Hints for energy saving
• Do not open the door frequently or
leave it open longer than absolutely
• If the ambient temperature is high and
the Temperature Regulator is set to
low temperature and the appliance is
fully loaded, the compressor may run
continuously, causing frost or ice on
the evaporator. If this happens, set the
Temperature Regulator toward warmer settings to allow automatic defrosting and so a saving in electricity consumption.
4.2 Hints for fresh food
To obtain the best performance:
• do not store warm food or evaporating liquids in the refrigerator
• do cover or wrap the food, particularly
if it has a strong flavour
• position food so that air can circulate
freely around it
4.3 Hints for refrigeration
Useful hints:
Meat (all types) : wrap in polythene bags
and place on the glass shelf above the
vegetable drawer.
For safety, store in this way only one or
two days at the most.
Cooked foods, cold dishes, etc..: these
should be covered and may be placed
on any shelf.
Fruit and vegetables: these should be
thoroughly cleaned and placed in the
special drawer(s) provided.
Butter and cheese: these should be
placed in special airtight containers or
wrapped in aluminium foil or polythene
bags to exclude as much air as possible.
Milk bottles: these should have a cap
and should be stored in the bottle rack
on the door.
Bananas, potatoes, onions and garlic, if
not packed, must not be kept in the refrigerator.
4.4 Hints for freezing
To help you make the most of the freezing process, here are some important
• the maximum quantity of food which
can be frozen in 24 hrs. is shown on
the rating plate;
• the freezing process takes 24 hours.
No further food to be frozen should
be added during this period;
• only freeze top quality, fresh and thoroughly cleaned, foodstuffs;
• prepare food in small portions to enable it to be rapidly and completely frozen and to make it possible subse-
quently to thaw only the quantity required;
wrap up the food in aluminium foil or
polythene and make sure that the
packages are airtight;
do not allow fresh, unfrozen food to
touch food which is already frozen,
thus avoiding a rise in temperature of
the latter;
lean foods store better and longer
than fatty ones; salt reduces the storage life of food;
water ices, if consumed immediately
after removal from the freezer compartment, can possibly cause the skin
to be freeze burnt;
it is advisable to show the freezing in
date on each individual pack to enable
you to keep tab of the storage time.
• make sure that the commercially frozen foodstuffs were adequately stored
by the retailer;
• be sure that frozen foodstuffs are
transferred from the foodstore to the
freezer in the shortest possible time;
• not open the door frequently or leave
it open longer than absolutely necessary;
• once defrosted, food deteriorates rapidly and cannot be refrozen;
• do not exceed the storage period indicated by the food manufacturer.
4.5 Hints for storage of frozen
To obtain the best performance from
this appliance, you should:
Unplug the appliance before carrying out any maintenance operation.
This appliance contains hydrocarbons in its cooling unit; maintenance and recharging must
therefore only be carried out by
authorized technicians.
5.1 Periodic cleaning
The equipment has to be cleaned regularly:
• clean the inside and accessories with
lukewarm water and some neutral
• regularly check the door seals and
wipe clean to ensure they are clean
and free from debris.
• rinse and dry thoroughly.
Do not pull, move or damage
any pipes and/or cables inside
the cabinet.
Never use detergents, abrasive
powders, highly perfumed cleaning products or wax polishes to
clean the interior as this will damage the surface and leave a
strong odour.
Clean the condenser (black grill) and the
compressor at the back of the appliance
with a brush. This operation will improve
the performance of the appliance and
save electricity consumption.
Take care of not to damage the
cooling system.
Many proprietary kitchen surface cleaners contain chemicals that can attack/
damage the plastics used in this appliance. For this reason it is recommended
that the outer casing of this appliance is
only cleaned with warm water with a little
washing-up liquid added.
After cleaning, reconnect the equipment
to the mains supply.
5.2 Defrosting of the refrigerator
Frost is automatically eliminated from
the evaporator of the refrigerator compartment every time the motor compressor stops, during normal use. The defrost water drains out through a trough
into a special container at the back of
the appliance, over the motor compressor, where it evaporates.
Periodically clean the defrost water drain
hole in the middle of the refrigerator
compartment channel to prevent the water overflowing and dripping onto the
food inside. Use the special cleaner provided, which you will find already inserted into the drain hole.
5.3 Defrosting the freezer
A certain amount of frost will always form
on the freezer shelves and around the
top compartment.
Defrost the freezer when the frost layer
reaches a thickness of about 3-5 mm.
About 12 hours prior to defrosting, set the Temperature regulator toward higher settings, in order to build up sufficient chill reserve for the interruption in operation.
To remove the frost, follow the instructions below:
1. Switch off the appliance.
2. Remove any stored food, wrap it in
several layers of newspaper and put
it in a cool place.
Do not touch frozen goods with
wet hands. Hands can freeze to
the goods.
3. Leave the door open and insert the
plastic scraper in the appropriate
seating at the bottom centre, placing a basin underneath to collect the
defrost water.
In order to speed up the defrosting process, place a pot of warm
water in the freezer compartment. In addition, remove pieces
of ice that break away before defrosting is complete.
4. When defrosting is completed, dry
the interior thoroughly and keep the
scraper for future use.
5. Switch on the appliance.
6. After two or three hours, reload the
previously removed food into the
Never use sharp metal tools to scrape
off frost from the evaporator as you
could damage it.
Do not use a mechanical device or any
artificial means to speed up the thawing
process other than those recommended
by the manufacturer.
A temperature rise of the frozen food
packs, during defrosting, may shorten
their safe storage life.
5.4 Periods of non-operation
When the appliance is not in use for
long periods, take the following precautions:
• disconnect the appliance from electricity supply
• remove all food
• defrost (if foreseen) and clean the appliance and all accessories
• leave the door/doors ajar to prevent
unpleasant smells.
If the cabinet will be kept on, ask somebody to check it once in a while to prevent the food inside from spoiling in
case of a power failure.
Before troubleshooting, disconnect the mains plug from the
mains socket.
Only a qualified electrician or
competent person must do the
troubleshooting that is not in this
Possible cause
The appliance is
The appliance is not supported properly
Check if the appliance
stands stable (all the four
feet should be on the
The appliance does
not operate. The
lamp does not operate.
The appliance is switched Switch on the appliance.
The mains plug is not
connected to the mains
socket correctly.
Connect the mains plug to
the mains socket correctly.
The appliance has no
power. There is no voltage in the mains socket.
Connect a different electrical appliance to the mains
Contact a qualified electrician.
The lamp is in stand-by.
Close and open the door.
The lamp is defective.
Refer to "Replacing the
The buzzer sounds.
The Alarm light
The temperature in the
freezer is too high.
Refer to "High Temperature Alarm".
The compressor operates continually.
The temperature is not
set correctly.
Set a higher temperature.
The door is not closed
Refer to "Closing the
The door has been
opened too frequently.
Do not keep the door
open longer than necessary.
The product temperature
is too high.
Let the product temperature decrease to room
temperature before storage.
The room temperature is
too high.
Decrease the room temperature.
The lamp does not
Possible cause
The compressor
This is normal, no error
does not start imme- has occurred.
diately after pressing the FROSTMATIC or COOLMATIC
button, or after
changing the temperature.
The compressor starts after a period of time.
Water flows on the
rear plate of the refrigerator.
During the automatic defrosting process, frost defrosts on the rear plate.
This is correct.
Water flows into the
The water outlet is clogged.
Clean the water outlet.
Products prevent that wa- Make sure that products
ter flows into the water
do not touch the rear
The temperature in
the appliance is too
The temperature regulator is not set correctly.
Set a higher/lower temperature.
The door is not closed
Refer to "Closing the
The product temperature
is too high.
Let the product temperature decrease to room
temperature before storage.
Many products are stored Store less products at the
at the same time.
same time.
The temperature in
the refrigerator is
too high.
There is no cold air circulation in the appliance.
Make sure that there is
cold air circulation in the
The temperature in
the freezer is too
Products are too near to
each other.
Store products so that
there is cold air circulation.
There is too much
Food is not wrapped correctly.
Wrap the food correctly.
The door is not closed
Refer to "Closing the
The temperature regulator is not set correctly.
Set a higher temperature.
Upper or lower
An error has occurred in
square is shown in
measuring the temperathe temperature Dis- ture.
Call your service representative (the cooling system
will continue to keep food
products cold, but temperature adjustment will not
be possible).
Possible cause
dEMo appears on
the Display.
The appliance is in demonstration mode (dEMo).
Keep pressed approximately 10 sec. the OK button since a long sound of
buzzer is heard and the
Display shut off for a short
while: appliance start
works regularly.
6.1 Replacing the lamp
The appliance is equipped with a longlife LED interior light.
Only service is allowed to replace the
lighting device. Contact your Service
If necessary, adjust the door. Refer
to "Installation".
3. If necessary, replace the defective
door gaskets. Contact the Service
6.2 Closing the door
Clean the door gaskets.
7.1 Positioning
If you are discarding an old appliance that has a lock or catch on
the door, you must ensure that it
is made unusable to prevent
young children being trapped inside.
The appliance shall have the
plug accessible after installation.
Install this appliance at a location where
the ambient temperature corresponds to
the climate class indicated on the rating
plate of the appliance:
Ambient temperature
+10°C to + 32°C
+16°C to + 32°C
+16°C to + 38°C
Ambient temperature
+16°C to + 43°C
7.2 Electrical connection
Before plugging in, ensure that the voltage and frequency shown on the rating
plate correspond to your domestic power supply.
The appliance must be earthed. The
power supply cable plug is provided
with a contact for this purpose. If the domestic power supply socket is not earthed, connect the appliance to a separate
earth in compliance with current regulations, consulting a qualified electrician.
The manufacturer declines all responsibility if the above safety precautions are
not observed.
This appliance complies with the E.E.C.
7.3 Ventilation requirements
5 cm
The airflow behind the appliance must
be sufficient.
200 cm2
200 cm2
There are some sounds during normal
running (compressor, refrigerant circulation).
Dimension of the recess
1780 mm
560 mm
550 mm
Rising Time
24 h
230-240 V
50 Hz
The technical information are situated in
the rating plate on the internal left side
of the appliance and in the energy label.
Recycle the materials with the
symbol . Put the packaging in
applicable containers to recycle it.
Help protect the environment and
human health and to recycle waste
of electrical and electronic
appliances. Do not dispose
appliances marked with the symbol
with the household waste. Return the
product to your local recycling
facility or contact your municipal
SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
BEDIENFELD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
TÄGLICHER GEBRAUCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PRAKTISCHE TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
WAS TUN, WENN … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
GERÄUSCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
UMWELTTIPPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen,
damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien,
die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in
gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum
Lesen, um seine Vorzüge kennen zu lernen.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),
Warnungs-/ Sicherheitshinweise.
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz
Änderungen vorbehalten.
Lesen Sie zu Ihrer Sicherheit und für die
optimale Geräteanwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation
aufmerksam durch, einschließlich der
Ratschläge und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern
und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und
den Sicherheitsvorschriften vertraut sind.
Heben Sie die Benutzerinformation gut
auf und übergeben Sie sie bei einem
Weiterverkauf des Gerätes dem neuen
Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über
Gebrauch und Sicherheit informiert ist.
Halten Sie sich zu Ihrer Sicherheit und
zum Schutz Ihres Eigentums strikt an die
Vorsichtsmaßnahmen der vorliegenden
Benutzerinformation, da der Hersteller
bei Missachtung derselben von jeder
Haftung freigestellt ist.
1.1 Sicherheit von Kindern und
hilfsbedürftigen Personen
• Das Gerät darf von Personen (einschließlich Kindern), deren physische,
sensorische Fähigkeiten und deren
Mangel an Erfahrung und Kenntnissen
einen sicheren Gebrauch des Gerätes
ausschließen nur unter Aufsicht oder
nach ausreichender Einweisung durch
eine verantwortungsbewusste Person
benutzt werden, die sicherstellt, dass
sie sich der Gefahren des Gebrauchs
bewusst sind.
Kinder müssen beaufsichtigt werden,
damit sie nicht am Gerät herumspielen
• Halten Sie das Verpackungsmaterial
unbedingt von Kindern fern. Erstickungsgefahr!
• Ziehen Sie vor der Entsorgung des
Gerätes den Netzstecker, schneiden
Sie das Netzkabel (so nah wie möglich
am Gerät) ab und entfernen Sie die
Tür, so dass spielende Kinder vor
elektrischem Schlag geschützt sind
und sich nicht in dem Gerät einschließen können.
• Wenn dieses Gerät mit magnetischer
Türdichtung ein älteres Modell mit
Schnappverschluss (Türlasche) an der
Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor
dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das
Gerät nicht zu einer Todesfalle für Kinder wird.
1.2 Allgemeine
Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse oder in der Einbaunische nicht blockiert sind.
• Das Gerät ist für die Aufbewahrung
von Lebensmitteln und/oder Getränken in einem normalen Haushalt bestimmt, wie in der vorliegenden Gebrauchsanweisung beschrieben wird.
• Benutzen Sie keine mechanischen
oder sonstigen Hilfsmittel, um den
Abtauprozess zu beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht
ausdrücklich vom Hersteller für diesen
Zweck zugelassen sind.
• Beschädigen Sie nicht den Kältekreislauf.
• Das Kältemittel Isobutan (R600a) im
Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundliches
Gas, das jedoch leicht entflammbar
Achten Sie beim Transport und bei
der Aufstellung des Gerätes darauf,
nicht die Komponenten des Kältekreislaufs zu beschädigen.
Bei einer eventuellen Beschädigung
des Kältekreislaufs:
– Offene Flammen und Zündfunken
– Den Raum, in dem das Gerät installiert ist, gut lüften
• Technische und anderweitige Änderungen am Gerät sind gefährlich. Ein
defektes Netzkabel kann Kurzschlüsse
und einen Brand verursachen und/
oder zu Stromschlägen führen.
Elektrische Bauteile (Netzkabel,
Stecker, Kompressor) dürfen zur
Vermeidung von Gefahren nur
vom Kundendienst oder einer
Fachkraft ausgewechselt werden.
Das Netzkabel darf nicht verlängert werden.
2. Vergewissern Sie sich, dass der
Netzstecker nicht von der Geräterückseite geklemmt oder beschädigt wird. Ein geklemmter oder
beschädigter Netzstecker überhitzt und kann einen Brand verursachen.
3. Vergewissern Sie sich, dass der
Netzstecker des Geräts frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in
eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.
6. Betreiben Sie das Gerät nicht ohne Lampenabdeckung (wenn vorgesehen) der internen Beleuchtung.
Dieses Gerät ist schwer. Vorsicht beim
Entnehmen oder berühren Sie nie mit
nassen/feuchten Händen Tiefkühlgut,
da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.
Das Gerät nicht direkter Sonneneinstrahlung aussetzen.
Die Leuchtmittel (wenn vorgesehen) in
diesem Gerät sind Speziallampen, die
nur für Haushaltsgeräte geeignet sind.
Sie eignen sich nicht zur Raumbeleuchtung.
1.3 Täglicher Gebrauch
• Stellen Sie keine heißen Töpfe auf die
Kunststoffteile des Gerätes.
• Lagern Sie keine feuergefährlichen
Gase oder Flüssigkeiten in dem Gerät.
• Legen Sie Lebensmittel nicht direkt
vor den Luftauslass in der Rückwand.
(Wenn es ein No-Frost-Gerät ist)
• Ein aufgetautes Produkt darf nicht
wieder eingefroren werden.
• Abgepackte Tiefkühlkost immer entsprechend den Herstellerangaben aufbewahren.
• Die Lagerempfehlungen des Geräteherstellers sollten strikt eingehalten
werden. Halten Sie sich an die betreffenden Anweisungen.
• Keine kohlensäurehaltigen Getränke
oder Sprudel in den Tiefkühlschrank
stellen, da der Druckanstieg in den
Behältern zur Explosion führen und
das Gerät beschädigen kann.
• Eis am Stiel kann Kälteverbrennungen
verursachen, wenn es direkt nach der
Entnahme aus dem Gefrierschrank gegessen wird.
1.4 Reinigung und Pflege
• Schalten Sie vor Wartungsarbeiten immer das Gerät ab und ziehen Sie den
Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Verwenden Sie einen Kunststoffschaber.
• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen
Abständen. Reinigen Sie den Ablauf,
falls nötig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem
Boden des Geräts an.
1.5 Montage
Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnitte.
• Kontrollieren Sie nach dem Auspacken
das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in
Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem
Händler, bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die
Verpackung auf.
• Lassen Sie das Gerät mindestens vier
Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den
Kompressor zurückfließen kann.
• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderen-
falls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.
Das Gerät sollte zur Vermeidung von
Verbrennungen durch Berührung von
heißen Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite
gegen eine Wand aufgestellt werden.
Das Gerät darf nicht in der Nähe von
Heizkörpern oder Kochern installiert
Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.
Wenn ein Wasseranschluss vorgesehen ist, verbinden Sie das Gerät nur
mit dem Trinkwasseranschluss.
• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.
1.7 Umweltschutz
Das Gerät enthält im Kältekreis
oder in dem Isoliermaterial keine
ozonschädigenden Gase. Das
Gerät darf nicht wie normaler
Hausmüll entsorgt werden. Die
Isolierung enthält entzündliche
Gase: das Gerät muss gemäß
den geltenden Vorschriften entsorgt werden; sie erhalten diese
bei Ihrer Gemeindeverwaltung.
Nicht das Kälteaggregat beschädigen, insbesondere nicht in der
Nähe des Wärmetauschers. Die
Materialien, die bei der Herstellung dieses Geräts verwendet
wurden und mit dem Symbol
markiert sind, können recycelt
1.6 Kundendienst
• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen
diese nur von einem qualifizierten
Elektriker oder einem Elektro-Fachmann durchgeführt werden.
1 Taste ON/OFF
2 Taste zum Senken der Kühlraumtemperatur
3 Taste zur Erhöhung der Kühlraumtemperatur
4 Taste Mode
5 Taste OK
6 Taste zum Senken der Gefrierraum-
7 Taste zur Erhöhung der Gefrierraumtemperatur
8 Display
Der voreingestellte Tastenton lässt sich
auf einen lauten Ton einstellen. Halten
Sie dazu die Taste Mode und die Taste
zum Senken der Temperatur mehrere
Sekunden gedrückt. Die Änderung lässt
sich rückgängig machen.
2.1 Display
3 4
11 10 9
1 Anzeige „Kühlraum“
2 Anzeige „Kühlraumtemperatur und
3 Anzeige „Kühlraum ausgeschaltet“
4 Funktion COOLMATIC
5 Urlaubsmodus
7 Anzeige „Gefrierraumtemperatur“
8 Anzeige „Gefrierraum“
9 Alarmanzeige
10 Kindersicherung
11 Funktion Minute Minder
2.2 Einschalten des Geräts
Gehen Sie wie folgt vor, um das Gerät
1. Stecken Sie den Netzstecker in die
2. Drücken Sie die Taste ON/OFF,
wenn das Display ausgeschaltet ist.
3. Nach ein paar Sekunden ertönt
möglicherweise ein akustisches
Wie Sie den Alarm ausschalten, erfahren Sie unter „Temperaturwarnung“.
4. Wenn auf dem Display „dEMo“ angezeigt wird, befindet sich das Gerät
im Demo-Modus. Schlagen Sie dazu
bitte unter „Was tun, wenn...“ nach.
5. Die Temperaturanzeigen zeigen die
jeweils eingestellte Standardtemperatur an.
Informationen zur Auswahl einer anderen Temperatur finden Sie unter „Temperaturregelung“.
2.3 Ausschalten
Zum Ausschalten des Gerätes:
1. Halten Sie die Taste ON/OFF 5 Sekunden gedrückt.
2. Das Display wird ausgeschaltet.
3. Ziehen Sie den Gerätestecker aus
der Steckdose, um das Gerät vom
Netz zu trennen.
2.4 Ausschalten des
Zum Ausschalten des Kühlschranks:
Drücken Sie die Taste Mode, bis das
entsprechende Symbol angezeigt
Die Anzeigen „Kühlraum ausgeschaltet“ und „Kühlraum“ blinken.
Die Anzeige „Kühlraumtemperatur“
zeigt Striche an.
2. Drücken Sie zur Bestätigung die Taste OK.
3. Die Anzeige „Kühlraum ausgeschaltet“ leuchtet.
2.5 Einschalten des
Zum Einschalten des Kühlschranks:
1. Drücken Sie den Temperaturregler
des Kühlgeräts.
1. Drücken Sie die Taste Mode bis das
entsprechende Symbol angezeigt
Die Anzeige „Kühlschrank aus“
2. Drücken Sie zur Bestätigung die Taste OK.
3. Die Anzeige „Kühlschrank aus“ erlischt.
Informationen zur Auswahl einer anderen Temperatur finden Sie unter „Temperaturregelung“.
2.6 Temperaturregelung
Die Temperatur des Kühl- und Gefrierschranks lässt sich durch Drücken des jeweiligen Temperaturreglers einstellen.
Stellen Sie die Standardtemperatur ein:
• +5 °C für den Kühlschrank
• -18 °C für den Gefrierschrank
Dadurch wird das Gerät in einem Funktionsmodus betrieben, der eine optimale
Lagerung der Lebensmittel bei minimalem Energieverbrauch ermöglicht.
Zugleich ist das Betriebsgeräusch in diesem Funktionsmodus am leisesten.
Die Temperaturanzeigen zeigen die eingestellten Temperaturen an.
Die eingestellte Temperatur wird innerhalb von 24 Stunden erreicht.
Nach einem Stromausfall bleibt
die eingestellte Temperatur gespeichert.
2.7 Funktion Minute Minder
Mit der Funktion Minute Minder lässt
sich ein Alarmton einstellen, der zu der
gewünschten Zeit ertönt. Dies ist zum
Beispiel praktisch, wenn ein Gericht eine
gewisse Zeit abkühlen muss oder Sie die
Flaschen, die Sie für eine schnellere Kühlung in den Gefrierraum gelegt haben,
nicht vergessen möchten.
Zum Einschalten der Funktion:
1. Drücken Sie die Taste Mode, bis das
entsprechende Symbol angezeigt
Die Minute Minder Anzeige blinkt.
Der Timer zeigt den eingestellten
Wert (30 Minuten) ein paar Sekunden lang an.
2. Drücken Sie die Einstelltaste des
Timers, um den eingestellten Wert
des Timers auf 1 bis 90 Minuten zu
3. Drücken Sie zur Bestätigung die Taste OK.
Die Minute Minder Anzeige erscheint.
Der Timer beginnt zu blinken (min).
Nach Ablauf des Countdowns blinkt die
Anzeige Minute Minder und es ertönt
ein Alarmsignal.
1. Entnehmen Sie die Getränke aus
dem Gefrierraum.
2. Schalten Sie den Alarmton und die
Funktion mit der Taste OK aus.
Diese Funktion kann während des
Countdowns jederzeit ausgeschaltet
1. Drücken Sie die Taste Mode bis die
Anzeige Minute Minder blinkt.
2. Drücken Sie zur Bestätigung die Taste OK.
3. Die Anzeige Minute Minder erlischt.
Die Zeit kann während des Countdowns
geändert werden, indem Sie die Tasten
zur Erhöhung und Verringerung der
Temperatur drücken.
2.8 Funktion Kindersicherung
Wählen Sie die Kindersicherung, um die
Tasten gegen eine unbeabsichtigte Betätigung zu verriegeln.
Zum Einschalten der Funktion:
Drücken Sie die Taste Mode, bis das
entsprechende Symbol angezeigt
2. Die Anzeige „Kindersicherung“
3. Drücken Sie zur Bestätigung die Taste OK.
Die Anzeige „Kindersicherung“
Zum Ausschalten der Funktion:
1. Drücken Sie die Taste Mode, bis die
Anzeige „Kindersicherung“ blinkt.
2. Drücken Sie zur Bestätigung die Taste OK.
3. Die Anzeige „Kindersicherung“ erlischt.
2.9 Temperaturwarnung
Ein Anstieg der Temperatur im Gefrierfach (zum Beispiel nach einem Stromausfall) wird wie folgt angezeigt:
• Blinkende Alarm- und Temperaturanzeige des Gefrierschranks.
• Durch das Ertönen eines Summers.
Zurücksetzen des Alarms:
1. Drücken Sie eine beliebige Taste.
2. Der Summer wird abgeschaltet.
3. Die Temperaturanzeige des Gefrierschranks zeigt die höchste erreichte
Temperatur ein paar Sekunden lang
an. Danach zeigt sie wieder die eingestellte Temperatur an.
4. Die Alarmanzeige blinkt so lange,
bis die normalen Bedingungen wieder hergestellt sind.
Danach erlischt die Alarmanzeige.
2.10 Alarm „Tür offen“
Es ertönt ein Signalton, wenn die Tür einige Minuten lang offen steht. Der Alarm
„Tür offen“ wird wie folgt angezeigt:
• Blinkende Alarmleuchte
• Akustisches Signal
Sobald der Normalbetrieb wiederhergestellt (und die Tür geschlossen) ist, erlischt der Alarm.
Während des Alarms kann der Summer
durch Drücken der Alarmtaste ausgeschaltet werden.
2.11 Funktion COOLMATIC
Wenn Sie zum Beispiel nach einem Einkauf größere Mengen warmer Lebensmittel einlegen möchten, empfehlen wir
die Aktivierung der Funktion COOLMATIC, um die Produkte schneller zu kühlen
und zu vermeiden, dass die bereits im
Kühlschrank befindlichen Lebensmittel
erwärmt werden.
Zum Einschalten der Funktion:
1. Drücken Sie die Taste Mode, bis das
entsprechende Symbol angezeigt
Die COOLMATIC Anzeige blinkt.
2. Drücken Sie zur Bestätigung die Taste OK.
Die COOLMATIC Anzeige erscheint.
Die Funktion COOLMATIC wird nach etwa 6 Stunden automatisch abgeschaltet.
Zum Ausschalten der Funktion vor ihrer
automatischen Abschaltung:
1. Die Taste Mode drücken, bis die Anzeige COOLMATIC blinkt.
2. Drücken Sie zur Bestätigung die Taste OK.
3. Die Anzeige COOLMATIC erlischt.
Die Funktion wird durch die Auswahl einer anderen Temperatur
für den Kühlraum ausgeschaltet.
2.12 Urlaubsmodus
Mit dieser Funktion können Sie den
Kühlschrank über längere Zeit mit geschlossener Tür leer stehen lassen, ohne
dass sich ein unangenehmer Geruch entwickelt.
Der Kühlraum muss leer sein,
wenn Sie den Urlaubsmodus nutzen wollen.
Zum Einschalten der Funktion:
Drücken Sie die Taste Mode, bis das
entsprechende Symbol angezeigt
Die Anzeige „Urlaubsmodus“ blinkt.
Die Temperaturanzeige des Kühlschranks zeigt die eingestellte Temperatur an.
2. Drücken Sie zur Bestätigung die Taste OK.
Die Anzeige „Urlaubsmodus“ leuchtet.
Zum Ausschalten der Funktion:
1. Drücken Sie die Taste Mode, bis die
Anzeige „Urlaubsmodus“ blinkt.
2. Drücken Sie zur Bestätigung die Taste OK.
3. Die Anzeige „Urlaubsmodus“ erlischt.
Die Funktion wird durch die Auswahl einer anderen Temperatur
für den Kühlraum ausgeschaltet.
2.13 Funktion FROSTMATIC
Zum Einschalten der Funktion:
1. Drücken Sie die Taste Mode, bis das
entsprechende Symbol angezeigt
Die Anzeige FROSTMATIC blinkt.
2. Drücken Sie zur Bestätigung die Taste OK.
Die Anzeige FROSTMATIC leuchtet.
Diese Funktion endet automatisch nach
52 Stunden.
Zum Ausschalten der Funktion vor ihrer
automatischen Abschaltung:
1. Drücken Sie die Taste Mode, bis die
Anzeige FROSTMATIC blinkt.
2. Drücken Sie zur Bestätigung die Taste OK.
3. Die Anzeige FROSTMATIC erlischt.
Die Funktion wird durch die Auswahl einer anderen Gefriertemperatur ausgeschaltet.
3.1 Reinigen des Innenraums
Bevor Sie das Gerät in Betrieb nehmen,
beseitigen Sie den typischen „Neugeruch“ am besten durch Reinigen der Innenteile mit lauwarmem Wasser und einer neutralen Seife. Sorgfältig nachtrocknen.
Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da
hierdurch die Oberfläche beschädigt wird.
Sollen große Mengen an Lebensmitteln
aufbewahrt werden, entfernen Sie alle
Körbe und Schubladen aus dem Gerät
und legen Sie die Lebensmittel auf Kühlablagen, um die optimale Leistung zu erhalten.
Bitte achten Sie unbedingt darauf, die Beladungsgrenze nicht
zu überschreiten, die seitlich im
oberen Teil angegeben ist (wo
Wenn “dEMo” auf dem Display
angezeigt wird, befindet sich das
Gerät im Demo-Modus. Schlagen Sie dazu bitte unter „Was
tun, wenn...“ nach.
3.2 Einfrieren frischer
Der Gefrierraum eignet sich zum Einfrieren von frischen Lebensmitteln und zum
Lagern von gefrorenen und tiefgefrorenen Lebensmitteln für einen längeren
Um frische Lebensmittel einzufrieren, aktivieren Sie bitte die FROSTMATICFunktion mindestens 24 Stunden, bevor
Sie die Lebensmittel in das Gefrierfach
Legen Sie die frischen Lebensmittel in
das obere Fach.
Die maximale Menge an Lebensmitteln,
die in 24 Stunden eingefroren werden
kann, ist auf dem Typenschild angegeben; eine Plakette befindet sich im Innern des Geräts.
Der Gefriervorgang dauert 24 Stunden.
Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in den Gefrierraum.
3.3 Lagerung gefrorener
Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in
der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang mit höherer
Einstellung laufen, bevor Sie Lebensmittel in das Gefrierfach legen.
Kam es zum Beispiel durch einen
Stromausfall, der länger dauerte
als der in der Tabelle mit den
technischen Daten angegebene
Wert (siehe „Lagerzeit bei Störung“) zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch
verbraucht oder sofort gekocht
und nach dem Abkühlen erneut
eingefroren werden.
3.4 Auftauen
Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je
nach der zur Verfügung stehenden Zeit
im Kühlschrank oder bei Raumtemperatur aufgetaut werden.
Kleinere Teile können sogar direkt aus
dem Gefrierraum entnommen und anschließend sofort gekocht werden. In
diesem Fall dauert der Garvorgang etwas länger.
3.5 Eiswürfelbereitung
Dieses Gerät ist mit einer oder mehreren
Schalen für die Herstellung von Eiswürfeln ausgestattet. Füllen Sie die Schalen
mit Wasser und stellen Sie diese in das
Bitte verwenden Sie zum Herausholen der Schalen aus dem Gefrierschrank keine Utensilien aus
3.6 Kälteakku(s)
Der Gefrierschrank wird mit einem oder
mehreren Kälteakku(s) geliefert. Diese
verlängern die Zeitdauer, in der die Lebensmittel bei einem Stromausfall oder
einem Ausfall des Gerätes gekühlt werden.
3.7 Verstellbare Ablagen/Einsätze
Die Wände des Kühlschranks sind mit einer Anzahl von Führungsschienen ausgestattet, die verschiedene Möglichkeiten
für das Einsetzen der Ablagen bieten.
Zur besseren Raumnutzung können die
vorderen Halbteile der Ablagen auf die
rückwärtigen hinaufgelegt werden.
3.8 Positionierung der
das Lagern verschieden großer Lebensmittelpackungen ermöglicht wird.
Die Türablagen können in unterschiedlicher Höhe positioniert werden, womit
3.9 Anbringen der verschiebbaren Schublade
Die verschiebbare Schublade kann in
verschiedenen Höhen eingesetzt werden.
Bitte nehmen Sie die Einstellungen wie
folgt vor:
1. Heben Sie die Ablage mit der verschiebbaren Schublade an und ziehen Sie sie aus den Türhalterungen.
2. Nehmen Sie den Haltebügel aus der
Führung unter der Ablage heraus.
3. Das Einsetzen in eine andere Höhe
bitte in umgekehrter Reihenfolge
3.10 Flaschenhalter
Im voreingestellten Flaschenhalter können Flaschen (mit der Öffnung nach
vorn) gelagert werden.
Legen Sie nur verschlossene Flaschen in
den Flaschenhalter, wenn er sich in horizontaler Stellung befindet.
Sie können die Neigung des Flaschenhalters nach oben verstellen, damit dort
auch bereits geöffnete Flaschen gelagert werden können. Ziehen Sie dazu
den Flaschenhalter nach oben und lassen Sie ihn in die nächste Stellung einrasten.
4.1 Energiespartipps
4.3 Hinweise für die Kühlung
• Öffnen Sie die Tür nicht zu häufig, und
lassen Sie diese nicht länger offen als
unbedingt notwendig.
• Wenn die Umgebungstemperatur
hoch ist und der Temperaturregler auf
eine niedrige Temperatur eingestellt
und das Gerät voll beladen ist, kann es
zu andauerndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen.
Stellen Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung
ein, die ein automatisches Abtauen
und damit auch einen niedrigeren
Energieverbrauch ermöglicht.
Fleisch (alle Sorten): wickeln Sie Fleisch
in lebensmittelechte Tüten und legen
Sie diese auf die Glasablage über der
Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei
Tage auf diese Weise.
Gekochte Lebensmittel, kalte Gerichte
usw.: diese können abgedeckt auf eine
Ablage gelegt werden.
Obst und Gemüse: bitte waschen Sie
Obst und Gemüse gründlich und legen
Sie es in die speziell dafür vorgesehene(n) Schublade(n).
Butter und Käse: diese sollten stets in
speziellen luftdichten Behältern verpackt
sein oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie möglich in
der Verpackung zu haben.
Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tür auf.
Bananen, Kartoffeln, Zwiebeln und
Knoblauch sollten nicht im Kühlschrank
aufbewahrt werden, außer diese sind dafür speziell verpackt.
4.2 Hinweise für die Kühlung
frischer Lebensmittel
So erzielen Sie die besten Ergebnisse:
• Legen Sie bitte keine warmen Lebensmittel oder dampfenden Flüssigkeiten
in den Kühlschrank.
• Decken Sie die Lebensmittel ab oder
verpacken Sie diese entsprechend,
besonders wenn sie stark riechen.
• Legen Sie die Lebensmittel so hinein,
dass um sie Luft frei zirkulieren kann.
4.4 Hinweise zum Einfrieren
Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:
• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. ist auf dem
Typschild angegeben;
• der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine weiteren einzufrierenden
Lebensmittel in das Gefrierfach;
• frieren Sie ausschließlich frische und
gründlich gewaschene Lebensmittel
von sehr guter Qualität ein;
• teilen Sie die Lebensmittel in kleinere
Portionen ein, damit diese schnell und
vollständig gefrieren und Sie später
nur die Menge auftauen müssen, die
Sie gerade benötigen;
• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel verpackt werden, um so
wenig Luft wie möglich in der Verpackung zu haben;
• achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass diese keinen Kontakt
mit Gefriergut bekommen, da dieses
sonst antauen kann;
• weniger fetthaltige Lebensmittel lassen sich besser lagern als fetthaltigere;
Salz verkürzt die Lagerzeit von Lebensmitteln im Gefrierfach;
• werden Gefrierwürfel direkt nach der
Entnahme aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf
der Haut führen;
• es empfiehlt sich, das Einfrierdatum
auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über
die Lagerzeit zu haben.
4.5 Hinweise zur Lagerung
gefrorener Produkte
So erzielen Sie die besten Ergebnisse
mit Ihrem Gerät:
• Vergewissern Sie sich, dass die gefrorenen Lebensmittel vom Händler angemessen gelagert wurden.
• Achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in
der kürzest möglichen Zeit in das Gefriergerät zu bringen.
• Öffnen Sie die Tür nicht zu häufig, und
lassen Sie die Tür nicht länger offen
als notwendig.
• Aufgetaute Lebensmittel verderben
sehr schnell und eignen sich nicht für
ein erneutes Einfrieren.
• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung darf nicht überschritten werden.
Ziehen Sie bitte vor jeder Reinigungsarbeit immer den Netzstecker aus der Steckdose.
Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen
von Kältemittel dürfen daher nur
durch vom Hersteller autorisiertes Fachpersonal ausgeführt werden.
5.1 Regelmäßige Reinigung
Der gesamte Kühlschrank muss regelmäßig gereinigt werden:
• Reinigen Sie die Innenseiten und die
Zubehörteile mit lauwarmem Wasser
und etwas Neutralseife.
• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen
und kontrollieren Sie, dass diese sauber und frei von Verunreinigungen
• Spülen und trocknen Sie diese sorgfältig ab.
Ziehen Sie nicht an Leitungen
und/oder Kabeln im Innern des
Kühlschranks und achten Sie darauf, diese nicht zu verschieben
oder zu beschädigen.
Benutzen Sie zur Reinigung des
Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parfümierte Reinigungsmittel oder
Wachspolituren, da diese die
Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können.
Reinigen Sie den Kondensator (schwarzes Gitter) und den Kompressor auf der
Geräterückseite mit einer Bürste. Dadurch verbessert sich die Leistung des
Geräts und es verbraucht weniger Strom.
Bitte achten Sie darauf, das Kühlsystem nicht zu beschädigen.
Viele Haushaltsreiniger für Küchen enthalten Chemikalien, die den im Gerät
verwendeten Kunststoff angreifen können. Aus diesem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen.
Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.
5.2 Abtauen des Kühlschranks
Bei normalem Betrieb wird Reif bei jedem Anhalten des Kompressors automatisch aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser läuft
durch eine Rinne in einen speziellen Behälter an der Rückseite des Geräts über
dem Motorkompressor, wo es verdampft.
Reinigen Sie deshalb regelmäßig die
Abflussöffnung des Tauwassers in der
Mitte des Kühlschrankkanals, damit das
Wasser nicht überfließt und auf die gelagerten Lebensmittel tropft. Benutzen Sie
dazu bitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföffnung befindet.
5.3 Abtauen des
Auf den Ablagen des Gefrierschranks
und im Innern des oberen Fachs wird
sich stets etwas Reif bilden.
Tauen Sie den Gefrierschrank ab, wenn
die Reifschicht eine Stärke von etwa 3
bis 5 mm erreicht hat.
Stellen Sie den Temperaturregler
bitte 12 Stunden vor dem Abtauen auf eine kühlere Einstellung,
damit eine ausreichende Kälte
als Reserve für die Unterbrechung im Betrieb entstehen
Entfernen Sie den Reif wie nachstehend
1. Schalten Sie das Gerät aus.
2. Nehmen Sie das gesamte Gefriergut
heraus, verpacken Sie es in mehrere
Schichten Zeitungspapier und lagern
Sie es an einem kühlen Ort.
Fassen Sie gefrorene Lebensmittel nicht mit nassen Händen an.
Ihre Hände könnten an den Lebensmitteln festfrieren.
3. Lassen Sie die Tür des Geräts offen
stehen und setzen Sie den Kunststoffschaber in die entsprechende
Aufnahme unten in der Mitte; stellen
Sie eine Schale zum Auffangen des
Tauwassers darunter.
Stellen Sie eine Schale mit warmem Wasser in das Gefrierfach,
um den Abtauprozess zu beschleunigen. Entfernen Sie bereits während des Abtauprozesses vorsichtig Eisstücke, die sich
lösen lassen.
4. Ist das Geräteinnere vollständig abgetaut, trocken Sie die nassen Oberflächen gründlich ab und bewahren
Sie den Kunststoffschaber für eine
spätere Verwendung auf.
5. Schalten Sie das Gerät ein.
6. Nachdem das Gerät zwei bis drei
Stunden in Betrieb ist, können Sie
die ausgelagerten Lebensmittel wieder in den Gefrierraum hineinlegen.
Entfernen Sie Reif und Eis vom Verdampfer bitte niemals mit scharfen metallischen Gegenständen, da dieser dadurch beschädigt werden könnte.
Versuchen Sie nicht, den Abtauvorgang
durch andere als vom Hersteller empfohlene mechanische oder sonstige Hilfsmittel zu beschleunigen.
Ein Temperaturanstieg des Gefrierguts
während des Abtauens des Geräts kann
die Lagerzeit dieser Lebensmittel verkürzen.
5.4 Stillstandzeiten
Bei längerem Stillstand des Gerätes
müssen Sie folgendermaßen vorgehen:
• trennen Sie das Gerät von der Netzversorgung
• entnehmen Sie alle Lebensmittel
• Tauen Sie das Gerät ab (sofern vorgesehen). Reinigen Sie den Innenraum
und das gesamte Zubehör.
• lassen Sie die Türen offen/angelehnt,
um das Entstehen unangenehmer Gerüche zu vermeiden.
Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen
lassen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das
Gefriergut bei einem möglichen Stromausfall nicht im Innern des Gerätes verdirbt.
Ziehen Sie vor der Fehlersuche
immer den Netzstecker aus der
Eine Fehlersuche, die von der in
der vorliegenden Gebrauchsanweisung beschriebenen Fehlersuche abweicht, darf nur von einem qualifizierten Elektriker oder
einer Fachkraft durchgeführt werden.
Mögliche Ursache
Das Gerät ist zu laut. Unebenheiten im Boden
sind nicht ausgeglichen
Kontrollieren Sie, ob das
Gerät stabil steht (alle vier
Füße müssen fest auf dem
Boden stehen).
Das Gerät funktioDas Gerät ist abgeschalniert nicht. Die Lam- tet.
pe funktioniert nicht.
Schalten Sie das Gerät ein.
Der Netzstecker ist nicht
richtig in die Steckdose
Stecken Sie den Netzstecker richtig in die Steckdose.
Das Gerät bekommt keinen Strom. Es liegt keine
Spannung an der Netzsteckdose an.
Testen Sie, ob ein anderes
Gerät an dieser Steckdose
Wenden Sie sich an einen
qualifizierten Elektriker.
Die Lampe befindet sich
im Standby-Modus.
Schließen und öffnen Sie
die Tür.
Die Lampe ist defekt.
Siehe hierzu „Austauschen
der Lampe“.
Die Temperatur im Gefrierraum ist zu hoch.
Siehe hierzu „Temperaturwarnung“.
Die Lampe funktioniert nicht.
Es ertönt ein akustisches Signal. Die
Alarmanzeige blinkt.
Mögliche Ursache
Der Kompressor arbeitet ständig.
Die Temperatur ist nicht
richtig eingestellt.
Stellen Sie eine höhere
Temperatur ein.
Die Tür ist nicht richtig
Siehe hierzu „Schließen
der Tür“.
Die Tür wurde zu häufig
Lassen Sie die Tür nicht
länger als erforderlich offen.
Die Temperatur der Lebensmittel ist zu hoch.
Lassen Sie die Lebensmittel auf Raumtemperatur
abkühlen, bevor Sie sie in
das Gerät legen.
Die Raumtemperatur ist
zu hoch.
Senken Sie die Raumtemperatur.
Der Kompressor
Das ist keine Störung,
schaltet sich nicht
sondern normal.
sofort ein, nachdem
Sie die Taste FROSTMATIC oder die TasteCOOLMATIC gedrückt oder die Temperatur auf einen anderen Wert eingestellt haben.
Der Kompressor schaltet
sich nach einer Weile ein.
Wasser fließt an der
Rückwand des Kühlschranks herunter.
Beim automatischen Abtauen fließt das abgetaute Wasser an der Rückwand des Geräts herunter.
Das ist normal.
Wasser fließt in den
Der Wasserablauf ist verstopft.
Reinigen Sie den Ablauf.
Die eingelagerten Lebensmittel verhindern,
dass das Wasser in den
Wassersammler fließt.
Stellen Sie sicher, dass die
Lebensmittel nicht die
Rückwand berühren.
Der Temperaturregler ist
nicht richtig eingestellt.
Stellen Sie eine höhere/
niedrigere Temperatur ein.
Die Tür ist nicht richtig
Siehe hierzu „Schließen
der Tür“.
Die Temperatur der Lebensmittel ist zu hoch.
Lassen Sie die Lebensmittel auf Raumtemperatur
abkühlen, bevor Sie sie in
das Gerät legen.
Die Temperatur im
Gerät ist zu hoch/
Es wurden zu viele LeLegen Sie weniger Lebensbensmittel auf einmal ein- mittel auf einmal ein.
Mögliche Ursache
Die Temperatur im
Kühlschrank ist zu
Die Kaltluft kann im Gerät Stellen Sie sicher, dass die
nicht zirkulieren.
Kaltluft im Gerät zirkulieren
Die Temperatur im
Gefrierraum ist zu
Die Lebensmittel liegen
zu dicht aneinander.
Lagern Sie die Lebensmittel so, dass die Kaltluft im
Gerät zirkulieren kann.
Es bildet sich zu viel
Reif oder Eis.
Die Lebensmittel sind
nicht richtig verpackt.
Verpacken Sie die Lebensmittel richtig.
Die Tür ist nicht richtig
Siehe hierzu „Schließen
der Tür“.
Der Temperaturregler ist
nicht richtig eingestellt.
Stellen Sie eine höhere
Temperatur ein.
Die Temperaturanzeige zeigt oben
oder unten ein
Quadrat an.
Beim Messen der Tempe- Bitte wenden Sie sich an
ratur ist ein Fehler aufge- Ihren Kundendienstmitartreten.
beiter (das Kühlsystem hält
zwar die eingelagerten Lebensmittel weiterhin kühl,
doch eine Temperatureinstellung ist nicht mehr
Das Display zeigt
Das Gerät befindet sich
Halten Sie die OK-Taste
im Demo-Modus (dEMo).. ca. 10 Sekunden gedrückt,
bis ein langer Signalton ertönt und das Display für eine kurze Zeit ausgeschaltet
wird. Danach arbeitet das
Gerät wieder normal.
6.1 Austauschen der Lampe
Das Gerät ist mit einer langlebigen LEDInnenbeleuchtung ausgestattet.
Die Beleuchtung darf nur von einem
Fachmann ausgetauscht werden. Wenden Sie sich hierzu an den Kundendienst.
6.2 Schließen der Tür
Reinigen Sie die Türdichtungen.
Stellen Sie die Tür nach Bedarf ein.
Siehe hierzu „Montage“.
3. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Wenden
Sie sich hierzu an den Kundendienst.
7.1 Aufstellung
Wenn Sie ein altes Gerät entsorgen möchten, das ein Schloss
oder einen Riegel an der Tür besitzt, müssen Sie das Schloss
bzw. den Riegel zunächst unbrauchbar machen, um zu verhindern, dass sich spielende Kinder
darin einschließen können.
Die Steckdose für den Anschluss
des Geräts muss nach der Installation zugänglich sein.
Installieren Sie dieses Gerät an einem
Ort, an dem die Umgebungstemperatur
mit der Klimaklasse übereinstimmt, die
auf dem Typschild des Geräts angegeben ist:
+10°C bis + 32°C
+16°C bis + 32°C
+16°C bis + 38°C
+16°C bis + 43°C
7.2 Elektrischer Anschluss
Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung
und -frequenz Ihres Hausanschlusses mit
den auf dem Typenschild angegebenen
Anschlusswerten übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem
Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls
die Steckdose Ihres Hausanschlusses
nicht geerdet sein sollte, lassen Sie das
Gerät bitte gemäß den geltenden Vorschriften erden und fragen Sie dafür einen qualifizierten Elektriker.
Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die
durch Missachtung der oben genannten
Sicherheitshinweise entstehen.
Das Gerät entspricht den EU- Richtlinien.
7.3 Anforderungen an die Belüftung
5 cm
Hinter dem Gerät muss genug Platz für
eine ausreichende Luftzirkulation sein.
200 cm2
200 cm2
Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor
und Kühlkreislauf).
Abmessung der Aussparung
1780 mm
560 mm
550 mm
24 h
230-240 V
50 Hz
Die technischen Informationen befinden
sich auf dem Typenschild innen links im
Gerät sowie auf der Energieplakette.
Recyceln Sie Materialien mit dem
Symbol . Entsorgen Sie die
Verpackung in den entsprechenden
Recyceln Sie zum Umwelt- und
Gesundheitsschutz elektrische und
elektronische Geräte. Entsorgen Sie
Geräte mit diesem Symbol nicht
mit dem Hausmüll. Bringen Sie das
Gerät zu Ihrer örtlichen Sammelstelle
oder wenden Sie sich an Ihr
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF
