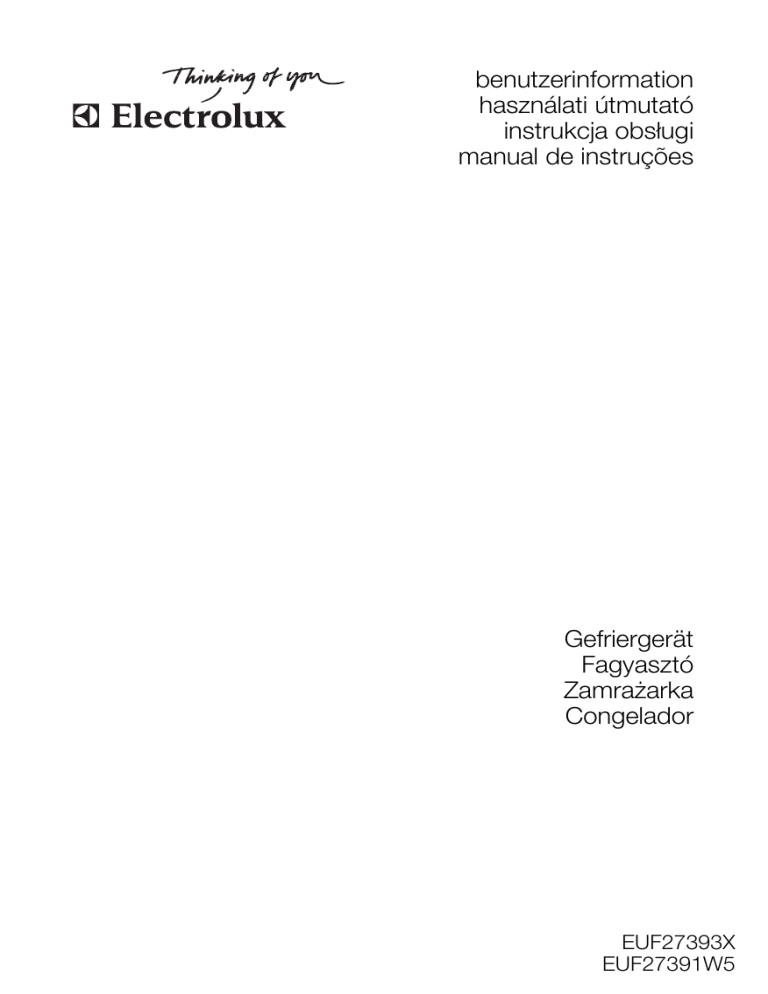

benutzerinformation
használati útmutató
instrukcja obsługi
manual de instruções
Gefriergerät
Fagyasztó
Zamrażarka
Congelador
EUF27393X
EUF27391W5
2 electrolux
Electrolux. Thinking of you.
Mehr zu unserem Denken finden Sie unter www.electrolux.com
INHALT
2
4
6
6
7
Reinigung und Pflege
8
Was tun, wenn …
9
Technische Daten
11
Montage
11
Hinweise zum Umweltschutz
13
Änderungen vorbehalten
Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation
und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam
durch, einschließlich der Ratschläge und
Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen, die das Gerät benutzen, mit der Bedienung und den Sicherheitsvorschriften vertraut sind. Heben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem
Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten
Lebensdauer des Gerätes über Gebrauch
und Sicherheit informiert ist.
Halten Sie sich zu Ihrer Sicherheit und zum
Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.
• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das
Netzkabel (so nah wie möglich am Gerät)
ab und entfernen Sie die Tür, so dass
spielende Kinder vor elektrischem Schlag
geschützt sind und sich nicht in dem Gerät einschließen können.
• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappverschluss (Türlasche) an der Tür oder
auf dem Deckel ersetzt, machen Sie den
Schnappverschluss vor dem Entsorgen
des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird.
Sicherheitshinweise
Bedienblende
Erste Inbetriebnahme
Täglicher Gebrauch
Hilfreiche Hinweise und Tipps
SICHERHEITSHINWEISE
Sicherheit von Kindern und
hilfsbedürftigen Personen
• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren
Gebrauch des Gerätes ausschließen nur
unter Aufsicht oder nach ausreichender
Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.
Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.
• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!
Allgemeine Sicherheitshinweise
Vorsicht! Die Belüftungsöffnungen
müssen immer frei zugänglich sein.
• Das Gerät ist für die Aufbewahrung von
Lebensmitteln und/oder Getränken in einem normalen Haushalt bestimmt, wie in
der vorliegenden Gebrauchsanweisung
beschrieben wird.
• Benutzen Sie keine mechanischen oder
sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
• Achten Sie darauf, den Kältekreislauf
nicht zu beschädigen.
• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches
und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist.
electrolux 3
Achten Sie beim Transport und bei der
Aufstellung des Gerätes darauf, nicht die
Komponenten des Kältekreislaufs zu beschädigen.
Bei einer eventuellen Beschädigung des
Kältekreislaufs:
– Offene Flammen und Zündfunken vermeiden
– Den Raum, in dem das Gerät installiert
ist, gut lüften
• Änderungen der technischen Eigenschaften oder am Gerät sind gefährlich. Ein defektes Netzkabel kann Kurzschlüsse und
einen Brand verursachen und/oder zu
Stromschlägen führen.
Warnung! Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen nur
vom Kundendienst oder einer Fachkraft
ausgewechselt werden.
•
•
•
•
1. Das Netzkabel darf nicht verlängert
werden.
2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite
gequetscht oder beschädigt wird. Ein
gequetschter oder beschädigter Netzstecker überhitzt und kann einen
Brand verursachen.
3. Vergewissern Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht
Brand- und Stromschlaggefahr.
6. Betreiben Sie das Gerät nicht ohne
Lampenabdeckung1), der Innenbeleuchtung.
Dieses Gerät ist schwer. Vorsicht beim
Transport.
Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies
zu Hautverletzungen oder Kälteverbrennungen führen kann.
Das Gerät nicht direkter Sonneneinstrahlung aussetzen.
Die Leuchtmittel2) in diesem Gerät sind
Speziallampen, die nur für Haushaltsgeräte geeignet sind. Sie eignen sich nicht zur
Raumbeleuchtung.
1) Falls Lampenabdeckung vorhanden
2) Falls Lampe vorhanden
3) No-Frost-Geräte
Täglicher Gebrauch
• Stellen Sie keine heißen Töpfe auf die
Kunststoffteile des Gerätes.
• Lagern Sie keine feuergefährlichen Gase
oder Flüssigkeiten in dem Gerät. Explosionsgefahr.
• Legen Sie Lebensmittel nicht direkt vor
den Luftauslass auf der Rückwand. 3)
• Ein aufgetautes Produkt darf nicht wieder
eingefroren werden.
• Abgepackte Tiefkühlkost immer entsprechend den Herstellerangaben aufbewahren.
• Die Lagerempfehlungen des Geräteherstellers sollten strikt eingehalten werden.
Halten Sie sich an die betreffenden Anweisungen.
• Keine kohlensäurehaltigen Getränke oder
Sprudel in den Tiefkühlschrank stellen, da
der Druckanstieg in den Behältern zur Explosion führen und das Gerät beschädigen kann.
• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrierschrank gegessen wird.
Reinigung und Pflege
• Schalten Sie vor Wartungsarbeiten immer
das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Verwenden Sie keine scharfen Gegenstände zum Entfernen von Reif und Eis
im Gerät. Verwenden Sie einen Kunststoffschaber.
• Verwenden Sie niemals einen Haartrockner oder andere Heizgeräte, um das Abtauen zu beschleunigen. Starke Hitze
kann die Plastikteile im Innenraum beschädigen und Feuchtigkeit kann in das elektrische System eindringen, so dass die Teile unter Spannung stehen.
Montage
Wichtig! Halten Sie sich für den
elektrischen Anschluss strikt an die
Anweisungen der betreffenden Abschnitte.
4 electrolux
• Kontrollieren Sie nach dem Auspacken
das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie
die Schäden umgehend dem Händler,
bei dem Sie es erworben haben. Bewahren Sie in diesem Fall die Verpackung auf.
• Lassen Sie das Gerät mindestens vier
Stunden stehen, bevor Sie es elektrisch
anschließen, damit das Öl in den Kompressor zurückfließen kann.
• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich
für die Belüftung an die Installationsanweisungen.
• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen
Bauteilen (Kompressor, Kondensator)
möglichst mit der Rückseite gegen eine
Wand aufgestellt werden.
• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.
• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei
zugänglich ist.
• Verbinden Sie das Gerät ausschließlich
mit einer Trinkwasserzuleitung. 4)
Kundendienst
• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese
nur von einem qualifizierten Elektriker
oder einem Elektro-Fachmann durchgeführt werden.
• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen
Sie stets Original-Ersatzteile.
Umweltschutz
Das Gerät enthält im Kältekreis oder in
dem Isoliermaterial keine ozonschädigenden Gase. Das Gerät darf nicht wie
normaler Hausmüll entsorgt werden.
Die Isolierung enthält entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie
erhalten diese bei Ihrer Gemeindeverwaltung. Nicht das Kälteaggregat beschädigen, insbesondere nicht in der
Nähe des Wärmetauschers. Die Materialien, die bei der Herstellung dieses Geräts verwendet wurden und mit dem
Symbol
markiert sind, können recycelt werden.
BEDIENBLENDE
A B
C
D E
A - Gerät Taste EIN/AUS
D - Funktionstaste
B - Taste Temperaturregelung
E - Taste Bestätigung
C - Anzeige Temperatur und Funktion
Display
4) Falls ein Wasseranschluss erforderlich ist
electrolux 5
Die Funktion Energiesparen ist aktiviert
Temperaturwarnung
Die Funktion Superfrost ist aktiviert
Die Funktion Getränke kühlen ist aktiviert
Negatives Temperaturvorzeichen
Die Kindersicherung ist aktiviert
Temperatur
Einschalten
Stecken Sie den Netzstecker in die Steckdose. Falls das Display nicht leuchtet, drücken Sie die Taste (A), um das Gerät einzuschalten.
Wählen Sie für eine optimale Lagerung Ihrer
Lebensmittel die Funktion Energiesparen
und eine Temperatureinstellung von -18 °C
im Gefriergerät.
• Warten Sie ca. 24 Stunden, bevor Sie Lebensmittel in den Gefrierraum einlegen.
• Näheres zur Wahl einer anderen Temperatur siehe „Temperaturregelung“.
Ausschalten
Das Gerät wird ausgeschaltet, indem Sie
die Taste (A) solange drücken, bis der Countdown von -3-2-1 abgelaufen ist.
Temperaturregelung
Die Temperatur kann durch Drücken der
Taste (B) geändert werden.
Die aktuelle Temperatureinstellung blinkt,
und es ist durch erneutes Drücken der Taste (B) möglich, die eingestellte Temperatur
in Schritten zu je einem Grad zu ändern.
Nach einigen Sekunden wird die voreingestellte Temperatur angezeigt.
Funktionsmenü
Durch Drücken der Taste (D) gelangen Sie
in das Menü „Funktionen“. Jede Funktion
kann durch Drücken der Taste (E) bestätigt
werden. Wenn einige Sekunden lang keine
Bestätigung erfolgt, erlischt die Anzeige im
Display und das Gerät schaltet wieder in
den normalen Betrieb zurück. Es werden folgende Funktionen angezeigt:
Energiesparen
Superfrost
Getränke kühlen
Kindersicherung
Funktion Energiesparen
Die Funktion Energiesparen wird durch
(eventuell mehrmaliges) Drücken der Taste
(D) eingeschaltet, bis das entsprechende
Symbol
erscheint (oder durch das Einstellen der Temperatur auf -18 °C).
Bestätigen Sie diese Auswahl innerhalb weniger Sekunden mit der Taste E. Der Summer ertönt und das Symbol leuchtet dauerhaft.
In diesem Modus wird die Temperatur automatisch (-18 °C) für die optimale Lagerung
Ihrer Lebensmittel eingestellt.
Diese Funktion kann jederzeit durch Ändern
der ausgewählten Temperatur im Kühlraum
ausgeschaltet werden.
Funktion Action Freeze
Zum Einfrieren frischer Lebensmittel drücken Sie bitte mehrmals die Taste (D), um
die Funktion Superfrost Action Freeze aufzurufen.
Bestätigen Sie die Auswahl durch Drücken
der Taste (E). Sie hören dann den Summer,
und das Display zeigt rotierende Linien an.
Um die maximale Gefrierleistung zu erreichen, lassen Sie das Gerät mindestens 24
Stunden vorkühlen, bevor Sie die einzufrierenden Lebensmittel in den Gefrierraum mit
dem Symbol FAST FREEZE legen.
Der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine weiteren Lebensmittel in das Gefriergerät.
Diese Funktion endet automatisch nach 52
Stunden.
Diese Funktion kann jederzeit ausgeschaltet
werden. Drücken Sie dazu die Taste (D), bis
das entsprechende Symbol blinkt, und drücken Sie dann die Taste (E).
Funktion Getränke kühlen
Die Funktion Getränke kühlen dient als Sicherheitseinrichtung, wenn Flaschen in den
Gefrierraum eingelegt werden. Diese Funktion wird durch (eventuell mehrmaliges) Drü-
6 electrolux
cken der Taste (D) eingeschaltet, bis zum
Aufleuchten des Symbols
.
Bestätigen Sie diese Auswahl innerhalb weniger Sekunden mit der Taste (E). Der Summer ertönt und das Symbol leuchtet dauerhaft.
In diesem Modus arbeitet ein Timer mit einer Standardeinstellung von 30 Min. Diese
Standardeinstellung kann durch Drücken
der Taste (B) durch Auswahl der gewünschten Dauer zwischen 1 und 90 Minuten geändert werden.
Am Ende der ausgewählten Zeit erscheinen
folgende Anzeigen:
• In der Anzeige
blinkt das Symbol .
• Das Symbol
blinkt
• Der akustische Alarm ertönt, bis die Taste (E) gedrückt wird
Bitte denken Sie daran, jetzt die Getränke
aus dem Gefrierraum zu entnehmen.
Diese Funktion kann jederzeit ausgeschaltet
werden. Drücken Sie dazu die Taste (D), bis
das entsprechende Symbol blinkt, und drücken Sie dann die Taste (E).
Funktion Kindersicherung
Die Funktion Kindersicherung wird durch
(eventuell mehrmaliges) Drücken der Taste
(D) eingeschaltet, bis das entsprechende
Symbol
erscheint.
Bestätigen Sie diese Auswahl innerhalb weniger Sekunden mit der Taste (E). Der Sum-
mer ertönt und das Symbol leuchtet dauerhaft. Solange die Kindersicherung eingeschaltet ist, kann durch Drücken einer beliebigen Taste keinerlei Funktion ausgelöst werden.
Diese Funktion kann jederzeit ausgeschaltet
werden. Drücken Sie die Taste (D), bis das
entsprechende Symbol blinkt, und drücken
Sie dann die Taste (E).
Temperaturalarm
Ein Anstieg der Temperatur im Gefrierraum
(zum Beispiel aufgrund eines Stromausfalls
oder einer geöffneten Gerätetür) wird wie
folgt angezeigt:
• Blinkende Temperaturanzeige
• Blinkendes Symbol
• Akustisches Signal
Sobald die normalen Bedingungen wieder
hergestellt sind:
• Der Warnton schaltet sich aus
• Der Temperaturwert blinkt weiterhin
• Das Alarmsymbol blinkt weiterhin
Wenn Sie die Taste (E) zum Ausschalten
des Alarms betätigen, wird in der Anzeige
einige Sekunden lang die wärmste Temperatur im Gefrierraum angezeigt.
Anschließend schaltet die Anzeige in den
normalen Betrieb zurück und zeigt die Temperatur des ausgewählten Geräteteils an.
In der Alarmphase kann der Summer durch
Drücken der Taste (E) ausgeschaltet werden.
ERSTE INBETRIEBNAHME
Reinigung des Innenraums
Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am
besten durch Auswaschen der Innenteile
mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfältig nachtrocknen.
Wichtig! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die
Oberfläche beschädigt wird.
TÄGLICHER GEBRAUCH
Gebrauch des Gefrierschranks
Das Symbol
bedeutet, dass
sich der Gefrierschrank zum Einfrieren frischer Lebensmittel für einen längeren Zeitraum eignet. Die Temperatur kann zwischen -15 °C und -24 °C geregelt werden.
Wir empfehlen Ihnen, für eine optimale Lagerung gefrorener Lebensmittel und einen
optimalen Energieverbrauch eine Temperatur von -18 °C einzustellen.
Wichtig! Ein Abweichen der eingestellten
Temperatur von der tatsächlichen
Temperatur ist normal.
Besonders dann, wenn:
• erst kürzlich eine neue Einstellung gewählt wurde
electrolux 7
• die Tür längere Zeit offen stand
• warme Lebensmittel in den Gefrierraum
eingestellt wurden.
Unterschiede von bis zu 5 °C innerhalb des
Gefrierraums sind normal.
Während des Betriebs zeigt die Temperaturanzeige den eingestellten Wert an.
Lagerung gefrorener Lebensmittel
Lassen Sie das Gerät bei der ersten Inbetriebnahme oder wenn das Gerät einige
Zeit nicht benutzt wurde, mindestens 24
Stunden lang mit der aktivierten Funktion Action Freeze eingeschaltet, bevor Sie Lebensmittel hineingeben.
Sollen große Mengen an Lebensmitteln aufbewahrt werden, entfernen Sie alle Körbe
und Schubladen aus dem Gerät und legen
Sie die Lebensmittel auf Kühlablagen, um
die optimale Leistung zu erhalten.
Warnung! Bitte achten Sie unbedingt
darauf, die Beladungsgrenze nicht zu
überschreiten, die seitlich im oberen
Teil angegeben ist (wo zutreffend).
der Tabelle mit den technischen Daten
angegebene Wert (siehe „Ausfalldauer“) zu
einem ungewollten Abtauen, dann müssen
die aufgetauten Lebensmittel sehr rasch
verbraucht oder sofort gekocht und nach
dem Abkühlen erneut eingefroren werden.
Auftauen
Tiefgefrorene oder gefrorene Lebensmittel
können vor der Verwendung je nach der zur
Verfügung stehenden Zeit im Kühlschrank
oder bei Raumtemperatur aufgetaut werden.
Kleinere Gefriergutteile können unter Umständen sogar direkt aus dem Gefrierschrank entnommen und anschließend sofort gekocht oder gegart werden: in diesem
Fall dauert der Garvorgang allerdings etwas
länger.
Kälteakkumulatoren
Der Gefrierschrank wird mit einem oder mehreren Gefrierakkumulatoren geliefert. Diese
verlängern die Zeitdauer, in der die Lebensmittel bei einem Stromausfall oder einem
Ausfall des Gerätes gekühlt werden.
Wichtig! Kam es zum Beispiel durch einen
Stromausfall, der länger dauerte als der in
HILFREICHE HINWEISE UND TIPPS
Hinweise zum Einfrieren
Im Folgenden finden Sie einige wertvolle
Tipps für einen optimalen Gefriervorgang:
• die maximale Menge an Lebensmitteln,
die innerhalb von 24 Stunden eingefroren
werden kann. ist auf dem Typschild angegeben;
• der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine
weiteren einzufrierenden Lebensmittel in
das Gefrierfach;
• frieren Sie ausschließlich frische und
gründlich gewaschene Lebensmittel von
sehr guter Qualität ein;
• teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die
Menge auftauen müssen, die Sie gerade
benötigen;
• die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder in lebensmittelechte Gefrierbeutel
•
•
•
•
verpackt werden, um so wenig Luft wie
möglich in der Verpackung zu haben;
achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln
darauf, dass diese keinen Kontakt mit Gefriergut bekommen, da dieses sonst antauen kann;
weniger fetthaltige Lebensmittel lassen
sich besser lagern als fetthaltigere; Salz
verkürzt die Lagerzeit von Lebensmitteln
im Gefrierfach;
werden Gefrierwürfel direkt nach der Entnahme aus dem Gefrierfach verwendet,
können Sie zu Frostbrand auf der Haut
führen;
Es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über die Lagerzeit
zu haben.
8 electrolux
Hinweise zur Lagerung gefrorener
Produkte
So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:
• prüfen Sie sorgfältig, dass die im Handel
erworbenen gefrorenen Lebensmittel
sachgerecht gelagert wurden;
• achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in der
kürzest möglichen Zeit in Ihren Gefrierschrank zu bringen;
• öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.
• Abgetaute Lebensmittel verderben sehr
schnell und eignen sich nicht für ein erneutes Einfrieren.
• Das Haltbarkeitsdatum auf der Tiefkühlkostverpackung sollte nicht überschritten
werden.
REINIGUNG UND PFLEGE
Vorsicht! Ziehen Sie bitte vor jeder
Reinigungsarbeit immer den
Netzstecker aus der Steckdose.
Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und
Nachfüllen von Kältemittel dürfen daher
nur durch vom Hersteller autorisiertes
Fachpersonal ausgeführt werden.
Regelmäßige Reinigung
Der gesamte Kühlschrank muss regelmäßig
gereinigt werden:
• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.
• Prüfen und säubern Sie die Türdichtungen in regelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei
von Verunreinigungen sind.
• Spülen und trocknen Sie diese sorgfältig
ab.
Wichtig! Ziehen Sie nicht an Leitungen und/
oder Kabeln im Innern des Kühlschranks
und achten Sie darauf, diese nicht zu
verschieben oder zu beschädigen.
Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver,
stark parfümierte Reinigungsmittel oder
Wachspolituren, da diese die Oberfläche
des Innenraums beschädigen und einen
starken Eigengeruch hinterlassen können.
Reinigen Sie den Kondensator (schwarzes
Gitter) und den Motorkompressor auf der
Geräterückseite mit einer Bürste oder einem Staubsauger. Dadurch verbessert sich
die Leistung des Geräts und es verbraucht
weniger Strom.
5) falls dies vorgesehen ist.
Wichtig! Bitte achten Sie darauf, das
Kühlsystem nicht zu beschädigen.
Viele Haushaltsreiniger für Küchen enthalten
Chemikalien, die den im Gerät verwendeten
Kunststoff angreifen können. Aus diesem
Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen.
Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.
Abtauen des Gefrierschranks
Das Gefrierfach dieses Modells ist vom Typ
"No Frost". Dies bedeutet, dass es während des Betriebs weder an den Innenwänden noch auf den Lebensmitteln zu Frostbildung kommt.
Die Bildung von Frost wird durch die ständig zirkulierende Kaltluft in diesem Fach verhindert; eine automatische Lüfterregelung
sorgt für den Ventilatorantrieb.
Stillstandzeiten
Bei längerem Stillstand des Gerätes müssen Sie folgendermaßen vorgehen:
• trennen Sie das Gerät von der Netzversorgung
• entnehmen Sie alle Lebensmittel
• tauen Sie das Gerät ab5), Reinigen Sie
das Gerät und alle Zubehörteile
• lassen Sie die Türen offen/angelehnt, um
das Entstehen unangenehmer Gerüche
zu vermeiden.
Möchten Sie bei einer längeren Abwesenheit den Gefrierschrank weiter laufen lassen, bitten Sie jemanden, gelegentlich die
Temperatur zu prüfen, damit das Gefriergut
bei einem möglichen Stromausfall nicht im
Innern des Gerätes verdirbt.
electrolux 9
WAS TUN, WENN …
Während des Gerätebetriebs kann es zuweilen zu geringfügigen Problemen kommen,
für die kein Techniker gerufen werden
muss. Die folgende Tabelle gibt Ihnen eine
Übersicht über kleinere Störungen, die nicht
von Fachpersonal behoben werden müssen.
Wichtig! Während das Gerät in Betrieb ist,
entstehen bestimmte Geräusche
(Kompressor und kreisende Geräusche).
Störung
Dies ist normal und kein Grund zur
Beunruhigung.
Wichtig! Das Gerät arbeitet nicht
kontinuierlich; wenn sich der Kompressor
ausschaltet, bedeutet dies also nicht, dass
es einen Stromausfall gibt. Aus diesem
Grund dürfen Sie erst dann elektrische Teile
des Geräts berühren, wenn Sie den
Stromkreis unterbrochen haben.
Mögliche Ursache
Abhilfe
Unebenheiten im Boden wurden
nicht ausgeglichen.
Prüfen Sie, ob das Gerät stabil
steht (alle Füße und Räder müssen fest auf dem Boden stehen).
Siehe hierzu „Ausrichten des Geräts“.
Die Distanzstücke zwischen der
Rückseite des Gefrierschranks
und den Leitungen sind lose.
Setzen Sie sie bitte wieder an ihrem Platz ein.
Es ertönt ein Alarmsignal. Das Alarmsymbol
blinkt.
Die Temperatur im Gefrierraum
ist zu hoch.
Siehe „Temperaturwarnung“.
wird in der Temperaturanzeige angezeigt.
Beim Messen der Temperatur ist
ein Fehler aufgetreten.
Bitte wenden Sie sich an Ihren
Kundendienstmitarbeiter (das
Kühlsystem hält zwar die eingelagerten Lebensmittel weiterhin
kühl, doch eine Temperatureinstellung ist nicht mehr möglich).
Der Kompressor arbeitet
ständig.
Der Temperaturregler kann
falsch eingestellt sein.
Stellen Sie eine höhere Temperatur ein.
Die Tür ist nicht richtig geschlossen.
Siehe hierzu „Schließen der Tür“.
Die Tür wurde zu häufig geöffnet.
Lassen Sie die Tür nicht länger als
erforderlich offen.
Die Temperatur der zu kühlenden Lebensmittel ist zu hoch.
Lassen Sie Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.
Die Raumtemperatur ist zu hoch.
Senken Sie die Raumtemperatur.
Die Lebensmittel sind nicht richtig verpackt.
Verpacken Sie die Lebensmittel
richtig.
Die Tür ist nicht richtig geschlossen.
Siehe hierzu „Schließen der Tür“.
Die Türdichtung ist verzogen
oder verschmutzt.
Siehe hierzu „Schließen der Tür“.
Die Temperatur im Gerät
ist zu niedrig.
Der Temperaturregler kann
falsch eingestellt sein.
Stellen Sie eine höhere Temperatur ein.
Die Temperatur im Gerät
ist zu hoch.
Der Temperaturregler kann
falsch eingestellt sein.
Stellen Sie eine niedrigere Temperatur ein.
Das Gerät ist zu laut.
Zu starke Reif- und Eisbildung.
10 electrolux
Störung
Die Temperatur im Gefrierraum ist zu hoch.
Das Gerät funktioniert
nicht.
Mögliche Ursache
Abhilfe
Die Tür ist nicht richtig geschlossen.
Siehe hierzu „Schließen der Tür“.
Die Temperatur der zu kühlenden Lebensmittel ist zu hoch.
Lassen Sie Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät legen.
Die einzufrierenden Packungen
liegen zu dicht aneinander.
Stellen Sie sicher, dass die Kaltluft
im Gerät zirkuliert und die Lebensmittel dies nicht verhindern.
Es wurden zu große Mengen an
Lebensmitteln gleichzeitig zum
Einfrieren eingelegt.
Legen Sie nur kleinere Lebensmittelmengen gleichzeitig zum Einfrieren in das Gerät.
Das Gerät ist abgeschaltet.
Schalten Sie das Gerät ein.
Der Netzstecker steckt nicht rich- Stecken Sie den Netzstecker richtig in der Steckdose.
tig in die Steckdose.
Im obersten Fach des Geräts hat sich zu viel Eis
gebildet. .
Das Gerät bekommt keinen
Strom. Es liegt keine Spannung
an der Netzsteckdose an.
Testen Sie bitte, ob ein anderes
Gerät an dieser Steckdose funktioniert. Prüfen Sie die Sicherung.
Kontaktieren Sie gegebenenfalls
einen qualifizierten Elektriker.
Die Tür stand zu lange offen.
Schließen Sie die Tür.
Auf dem Verdampfer des Geräts Siehe hierzu „Reinigen des Verhat sich zu viel Reif und Eis gebil- dampfers“.
det, weil die Tür zu lange geöffnet war.
Bitte rufen Sie den nächsten Kundendienst in Ihrer Nähe an, wenn alle genannten Abhilfemaßnahmen nicht zum gewünschten Erfolg führen.
Schließen der Tür
1. Reinigen Sie die Türdichtungen.
2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu "Montage".
3. Ersetzen Sie die defekten Türdichtungen, falls erforderlich. Kontaktieren Sie
den Kundendienst.
Reinigen des Verdampfers
1. Schalten Sie das Gerät aus.
2. Ziehen Sie den Netzstecker des Geräts
aus der Netzsteckdose.
3. Nehmen Sie alle Lebensmittel aus dem
Gefriergerät und legen Sie sie an einen
kühlen Ort.
4. Rücken Sie das Gerät weit von der
Wand weg.
5. Lassen Sie die Tür offen.
6. Nach etwa 20 Minuten beginnt Wasser
aus der Ablaufleitung auf der Rückseite
des Kühlgeräts in die Tropfwanne zu
tropfen.
7. Nehmen Sie das Wasser mit einem
Schwamm auf, damit kein Wasser aus
der Tropfwanne überläuft.
8. Der Abtauvorgang ist beendet, sobald
kein Wasser mehr aus der Ablaufleitung
tropft. Wenn das Problem schon länger
electrolux 11
bestand, kann das Abtauen mehrere
Stunden dauern.
9. Schieben Sie das Gerät wieder in die
Ausgangsposition.
10. Reinigen Sie das Innere des Gerätes
und wischen Sie es trocken.
11. Stecken Sie den Netzstecker in die
Steckdose.
12. Schalten Sie das Gerät ein.
TECHNISCHE DATEN
Abmessungen
Höhe
1800 mm
Breite
600 mm
Tiefe
650 mm
Ausfalldauer
20 h
Die technischen Informationen befinden
sich auf dem Typschild innen links im Gerät
sowie auf der Energieplakette.
MONTAGE
10mm
100mm
Standort
Das Gerät sollte möglichst weit entfernt von
Wärmequellen wie Heizungen, Boilern oder
direktem Sonnenlicht usw. aufgestellt werden. Die Luft muss frei auf der Geräterückseite zirkulieren können. Damit das Gerät
die optimale Leistung bringen kann, wenn
es unter einem Oberschrank installiert wird,
muss der Mindestabstand zwischen der Geräteoberseite und dem Oberschrank mindestens 100 mm betragen. Allerdings sollte
die Aufstellung des Geräts unter einer überhängenden Wand nach Möglichkeit vermieden werden. Die korrekte waagerechte Ausrichtung des Geräts kann mit Hilfe eines
oder mehrerer Schraubfüße am Sockel des
Geräts erfolgen.
Wird das Gerät in einer Ecke aufgestellt,
und zeigt die Scharnierseite dabei zur
Wand, so muss der Abstand zwischen
Wand und Gerät mindestens 10 mm betragen, damit die Tür zum Herausnehmen der
Ablagen geöffnet werden kann.
Warnung! Es muss möglich sein, das
Gerät vom Netz zu trennen. Nach der
Installation muss die Steckdose daher
zugänglich bleiben.
10mm
Lesen Sie bitte die
"Sicherheitshinweise" sorgfältig vor der
Aufstellung des Geräts durch, um
Gefahren für Sie selbst zu vermeiden
und einen korrekten Betrieb des Geräts
zu gewährleisten.
Elektrischer Anschluss
Kontrollieren Sie vor der ersten Benutzung
des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf
dem Typenschild angegebenen Anschlusswerten übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem
Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die
Steckdose Ihres Hausanschlusses nicht geerdet sein sollte, lassen Sie das Gerät bitte
12 electrolux
gemäß den geltenden Vorschriften erden
und fragen Sie dafür einen qualifizierten
Elektriker.
Der Hersteller übernimmt keinerlei Haftung
für Schäden oder Verletzungen, die durch
Missachtung der oben genannten Sicherheitshinweise entstehen.
Das Gerät entspricht den EU- Richtlinien.
nen Sie die Kunststoffverkleidung der oberen Tür.
• Entfernen Sie das kleine Kunststoffteil
von der Kunststoffverkleidung der Tür
und bringen Sie es an der anderen Seite
(d) wieder an.
• Legen Sie das Gerät mit der Rückseite
nach unten ab.
Distanzstücke hinten
Im Gerät befinden sich zwei Distanzstücke, die, wie in der Abbildung gezeigt,
angebracht werden müssen.
Lockern Sie dazu die Schrauben etwas und
passen Sie die Distanzstücke unter den
Schraubenköpfen ein. Anschließend ziehen
Sie die Schrauben wieder fest.
d
d
• Lösen Sie die Schraube des Scharnierabdeckstopfens (a).
• Schrauben Sie das obere Türscharnier ab
und nehmen Sie es ab (b).
• Lösen Sie die Schraube und entfernen
Sie den Türanschlag (c).
b
c
a
Wechsel des Türanschlags
Vor der Durchführung von Arbeiten am Gerät ist stets der Netzstecker ziehen. Beim
Wechsel des Türanschlags muss wie folgt
vorgegangen werden:
• Die nachfolgend beschriebenen Tätigkeiten müssen mit Hilfe einer zweiten Person durchgeführt werden, um ein Herunterfallen der Türen zu vermeiden.
• Die Tür bei aufrecht stehendem Gerät öffnen. Lösen Sie die Schrauben und entfer-
• Entfernen Sie die Tür.
• Entfernen Sie mit einem Werkzeug die Abdeckung (e), schrauben Sie den unteren
Scharnierstift (f) ab und auf der gegenüberliegenden Seite wieder an.
• Bringen Sie die Abdeckung (e) auf der entgegengesetzten Seite wieder an.
• Bringen Sie die Tür wieder an.
electrolux 13
• Stellen Sie sicher, dass die Frontplatte
der Türen parallel zur Frontplatte der oberen Tür ist.
• Befestigen Sie den Türstopper auf der gegenüber liegenden Seite.
• Das obere Scharnier, das sich im Beutel
mit der Anleitung befindet, an der gegenüber liegenden Seite ansetzen und befestigen.
• Die Schraube des neuen Scharniers der
Abdeckung, die sich ebenfalls im Beutel
mit der Anleitung befindet, festziehen.
e
• Bringen Sie den Griff auf der gegenüber
liegenden Seite an und schließen Sie die
Öffnungen mit den Plastikstopfen aus
dem Beutel mit der Anleitung.
Warnung! Schieben Sie das Gerät
wieder an seinen Standort, richten Sie
es waagerecht aus und nehmen Sie es
mindestens vier Stunden lang nicht in
Betrieb. Schließen Sie es dann an die
Stromversorgung an.
Wenden Sie sich bitte an den Kundendienst, falls Sie die oben beschriebenen Tätigkeiten nicht selbst durchführen möchten.
Ein Kundendiensttechniker wird die Türen
dann auf Ihre Kosten umbauen.
Warnung! Nach einem Wechsel der
Türanschläge stellen Sie bitte sicher,
dass alle Schrauben korrekt
angezogen sind und die
Magnetdichtung fest am Gerät haftet.
Bei niedrigen Umgebungstemperaturen
(z.B. im Winter) kann es sein, dass die
Türdichtung nicht richtig am Gerät anliegt. Warten Sie in diesem Fall auf die
natürliche Anpassung der Dichtung. Legen Sie das Gerät mit der Rückseite
nach unten ab.
2
1
5
f
4
3
• Heben Sie das Gerät in die vertikale Position.
• Öffnen Sie die Türe und befestigen Sie
die Kunststoffabdeckung der oberen Türe mit den Schrauben.
HINWEISE ZUM UMWELTSCHUTZ
Das Symbol
auf dem Produkt oder
seiner Verpackung weist darauf hin, dass
dieses Produkt nicht als normaler
Haushaltsabfall zu behandeln ist, sondern
an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen
14 electrolux
Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen
dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch
falsches Entsorgen gefährdet. Weitere
Informationen über das Recycling dieses
Produkts erhalten Sie von Ihrem Rathaus,
Ihrer Müllabfuhr oder dem Geschäft, in dem
Sie das Produkt gekauft haben.
electrolux 15
Electrolux. Thinking of you.
Többet is megtudhat elképzeléseinkrol a www.electrolux.com
címen
TARTALOMJEGYZÉK
Biztonsági információk
Kezelőpanel
Első használat
Napi használat
Hasznos javaslatok és tanácsok
15
17
19
19
20
Ápolás és tisztítás
Mit tegyek, ha...
Üzembe helyezés
Környezetvédelmi tudnivalók
21
21
24
26
A változtatások jogát fenntartjuk
BIZTONSÁGI INFORMÁCIÓK
Saját biztonsága és a helyes használat biztosítása érdekében a készülék üzembe helyezése és első használata előtt olvassa át figyelmesen ezt a használati útmutatót, beleértve a tippeket és figyelmeztetéseket is. A
szükségtelen hibák és balesetek elkerülése
érdekében fontos annak biztosítása, hogy
mindenki, aki a készüléket használja, jól ismerje annak működését és biztonságos
használatát. Őrizze meg ezt a használati útmutatót, és ha a készüléket elajándékozza
vagy eladja, az útmutatót is mellékelje hozzá, hogy annak teljes élettartamán keresztül
mindenki, aki használja, megfelelő információkkal rendelkezzen annak használatát és biztonságát illetően.
Az emberi élet és a vagyontárgyak biztonsága érdekében tartsa be a jelen használati útmutatóban szereplő óvintézkedéseket, mivel a gyártó nem felelős az ezek elmulasztása miatt bekövetkező károkért.
• Minden csomagolóanyagot tartson a gyermekektől távol. Fulladásveszélyesek.
• A készülék kiselejtezésekor húzza ki a dugaszt a hálózati aljzatból, vágja el a hálózati tápkábelt (olyan közel a készülékhez,
amennyire csak lehet), és távolítsa el az ajtót annak megelőzése érdekében, hogy a
játszó gyermekek áramütést szenvedjenek, vagy magukat a készülékbe zárják.
• Ha ez a mágneszáras ajtóval ellátott készülék egy rugózáras (kilincses) ajtóval
vagy fedéllel ellátott régi készülék helyére
kerül, akkor ne felejtse el a régi készülék
kidobása előtt használatra alkalmatlanná
tenni a rugós zárat. Ennek az a célja,
hogy gyerekek ne tudjanak bennrekedni
a készülékben.
Gyermekek és fogyatékkal élő
személyek biztonsága
• A készülék kialakítása nem olyan, hogy
azt csökkent fizikai, értelmi vagy mentális
képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek (beleértve a gyermekeket is) használhassák,
hacsak a biztonságukért felelős személy
nem biztosít számukra felügyeletet és útmutatást a készülék használatára vonatkozóan.
Gondoskodni kell a gyermekek felügyeletéről annak biztosítása érdekében, hogy
ne játsszanak a készülékkel.
• A készülék rendeltetése élelmiszerek és/
vagy italok tárolása a normál háztartásban, amint azt a jelen használati útmutató
ismerteti.
• Ne használjon mechanikus szerkezetet
vagy mesterséges eszközöket a leolvasztási folyamat elősegítésére.
• Ne működtessen más elektromos készüléket (például fagylaltkészítő gépet) hűtőberendezések belsejében, hacsak ezt a
gyártó kifejezetten jóvá nem hagyja.
• Ügyeljen arra, hogy ne sérüljön meg a hűtőkör.
• Izobután (R600a) hűtőanyagot tartalmaz
a készülék hűtőköre, ez a környezetre cse-
Általános biztonsági tudnivalók
Figyelem A szellőzőnyílásokat ne
takarja el semmivel.
16 electrolux
kély hatást gyakorló, természetes gáz,
amely ugyanakkor gyúlékony.
A készülék szállítása és üzembe helyezése során bizonyosodjon meg arról, hogy
a hűtőkör semmilyen összetevője nem sérült meg.
Ha a hűtőkör megsérült:
– kerülje nyílt láng és tűzgyújtó eszközök
használatát
– alaposan szellőztesse ki azt a helyiséget, ahol a készülék található
• Veszélyes a termék műszaki jellemzőit
megváltoztatni vagy a terméket bármilyen
módon átalakítani. A hálózati tápkábel bármilyen sérülése rövidzárlatot, tüzet vagy
áramütést okozhat.
Vigyázat Mindenféle elektromos részegység (hálózati tápkábel, dugasz,
kompresszor) cseréjét hivatalos szervizképviselőnek vagy szakképzett szervizmunkatársnak kell elvégeznie.
•
•
•
•
1. A hálózati tápkábelt nem szabad meghosszabbítani.
2. Ügyeljen arra, hogy a hálózati dugaszt
ne nyomja össze vagy károsítsa a készülék hátlapja. Az összenyomott
vagy sérült hálózati dugasz túlmelegedhet és tüzet okozhat.
3. Gondoskodjon arról, hogy a készülék
hálózati dugasza hozzáférhető legyen.
4. Ne húzza a hálózati kábelt.
5. Ha a hálózati aljzat ki van lazulva, ne
csatlakoztassa a hálózati dugaszt. Áramütés vagy tűz veszélye.
6. Tilos üzemeltetni a készüléket a lámpaburkolat 6) nélkül.
Ez a készülék nehéz. Mozgatásakor körültekintéssel járjon el.
Ne szedjen ki semmit a fagyasztóból, és
ne is érjen hozzá ilyenekhez, ha a keze
nedves vagy vizes, mivel ez a bőrsérüléseket, illetve fagyás miatti égési sérüléseket eredményezhet.
Ne tegye ki hosszú időn keresztül közvetlen napsütésnek a készüléket.
Az ebben a 7) készülékben működő izzók
kizárólag háztartási eszközökhöz kifejlesztett fényforrások! Nem használhatók a helyiség megvilágítására.
6) Ha a belső világítás rendelkezik burkolattal
7) Ha van belső világítás
8) Ha a készülék dérmentesítő rendszerű
Napi használat
• Ne tegyen meleg edényt a készülék műanyag részeire.
• Ne tároljon gyúlékony gázt vagy folyadékot a készülékben, mert azok felrobbanhatnak.
• Ne tegyen élelmiszereket közvetlenül a
hátsó falon lévő levegőkimenet elé. 8)
• A fagyasztott élelmiszert kiolvasztás után
többé nem szabad újra lefagyasztani.
• Az előrecsomagolt fagyasztott élelmiszereket az élelmiszergyártó utasításaival
összhangban tárolja.
• A készülék gyártójának tárolásra vonatkozó ajánlásait szigorúan be kell tartani. Olvassa el az idevonatkozó utasításokat.
• Ne tegyen szénsavas italokat a fagyasztóba, mert nyomás keletkezik a palackban,
ami miatt felrobbanhat és kárt okozhat a
készülékben.
• A jégnyalóka fagyásból eredő égéseket
okozhat, ha rögtön a készülékből kivéve
enni kezdik.
Ápolás és tisztítás
• A karbantartás előtt kapcsolja ki a készüléket, és a húzza ki a vezetéket a fali aljzatból.
• Ne tisztítsa a készüléket fémtárgyakkal.
• Ne használjon éles tárgyakat a dérnek a
készülékről történő eltávolításához. Használjon műanyag kaparókést.
• Soha ne használjon hajszárítót vagy más
fűtőkészüléket a leolvasztás meggyorsítására. A túlzott hő károsíthatja a műanyag
belsőt, és a nedvesség bejuthat az elektromos rendszerbe, és zárlatossá teheti
azt.
Üzembe helyezés
Fontos Az elektromos hálózatra való
csatlakoztatást illetően kövesse a megfelelő
fejezetek útmutatását.
• Csomagolja ki a készüléket, és ellenőrizze, vannak-e sérülések rajta. Ne csatlakoztassa a készüléket, ha sérült. Az esetleges sérüléseket azonnal jelentse ott,
ahol a készüléket vásárolta. Ilyen esetben
őrizze meg a csomagolást.
electrolux 17
zett villanyszerelőnek vagy kompetens
személynek kell elvégeznie.
• A készüléket kizárólag arra felhatalmazott
szervizközpont javíthatja, és csak eredeti
pótalkatrészek használhatók.
• Ajánlatos legalább négy órát várni a készülék bekötésével és hagyni, hogy az
olaj visszafolyjon a kompresszorba.
• Megfelelő levegőáramlást kell biztosítani a
készülék körül, ennek hiánya túlmelegedéshez vezet. Az elégséges szellőzés elérése érdekében kövesse a vonatkozó
üzembe helyezési utasításokat.
• Amikor csak lehetséges, a készülék hátlapja fal felé nézzen, hogy el lehessen kerülni a forró alkatrészek (kompresszor,
kondenzátor) megérintését vagy megfogását az esetleges égési sérülések megelőzése érdekében.
• A készüléket nem szabad radiátorok vagy
tűzhelyek közelében elhelyezni.
• Ügyeljen arra, hogy a hálózati dugasz hozzáférhető legyen a készülék telepítése
után.
• A készüléket csak ivóvízhálózathoz csatlakoztassa. 9)
Környezetvédelem
Ez a készülék sem a hűtőfolyadék-keringető rendszerben, sem a szigetelő
anyagokban nem tartalmaz az ózonréteget károsító gázokat. A készüléket
nem szabad a lakossági hulladékkal és
szeméttel együtt kidobni. A szigetelőhab gyúlékony gázokat tartalmaz: a készüléket a helyi hatóságoktól beszerezhető vonatkozó rendelkezésekkel összhangban kell hulladékba helyezni. Vigyázzon, ne sérüljön meg a hűtőegység, különösen hátul a hőcserélő környéke. A készüléken használt és
szimbólummal megjelölt anyagok újrahasznosíthatóak.
Szerviz
• A készülék szervizeléséhez szükséges
minden villanyszerelési munkát szakkép-
KEZELŐPANEL
A B
C
D E
A - Készülék BE/KI gomb
D - Funkció gomb
B - Hőmérséklet-szabályozó gomb
E - Megerősítés gomb
C - Kijelző
Kijelző
Eco (gazdaságos) mód aktív
Hőmérséklet-riasztó
Action Freeze (gyorsfagyasztó) aktív
Drinks Chill (italhűtő) aktív
9) Ha van vízcsatlakoztatás
18 electrolux
Negatív hőmérséklet jelzés
A Gyerekzár funkció aktiválva.
Hőmérséklet
Bekapcsolás
Csatlakoztassa a hálózati dugaszt helyesen
a hálózati aljzatba. Ha a kijelző nem világít,
a készülék bekapcsolásához nyomja meg
az (A) gombot.
Az optimális ételtároláshoz válassza ki az
Eco (gazdaságos) módot, ekkor a készülék
-18°C-ra állítja be a fagyasztó hőmérsékletét.
• Várjon kb. 24 órát, mielőtt ételt helyezne
a fagyasztórekeszbe.
• Eltérő hőmérséklet kiválasztásához lásd a
"Hőmérséklet-szabályozás" c. részt
Kikapcsolás
A készülék úgy kapcsolható ki, hogy az (A)
lenyomva tartja, amíg a visszaszámlálás -3
-2 -1-től befejeződik.
A hőmérséklet beállítása
A hőmérséklet a (B) gomb megnyomásával
szabályozható.
A pillanatnyi hőmérséklet beállítás villog, és
a (B) gomb többszöri megnyomásával a hőmérséklet fokonként változtatható.
Néhány másodperc múlva megjelenik a beállított alaphőmérséklet.
Funkciómenü
A (D) gomb aktiválásával a funkciómenü működésbe lép. Az egyes funkciók az (E)
gomb megnyomásával erősíthetők meg. Ha
néhány másodperc elteltével nem történik
megerősítés, a kijelző kilép a menüből, és
visszatér normál állapotba. A következő
funkciók kerülnek kijelzésre:
Eco (gazdaságos) funkció
Action Freeze (gyorsfagyasztó) funkció
Drinks Chill (italhűtő) funkció
Gyermekzár funkció
Eco üzemmód
Az Eco üzemmód funkció a D gomb (szükség szerint többszöri) megnyomásával aktiválható, amíg a megfelelő ikon megjelenik
(vagy a hőmérséklet be nem áll -18°C-ra).
A választást meg kell erősítenie az E gomb
néhány másodpercen belüli megnyomásával. Hangjelzés hallható, az ikon pedig tovább világít.
Ilyen esetben a kiválasztott hőmérsékletek
automatikusan beállításra kerülnek (- 18°C),
amelyek a legjobb feltételeket biztosítják az
élelmiszerek tárolásához.
A funkciót bármikor kikapcsolhatja a rekeszben kiválasztott hőmérséklet módosításával.
Action Freeze funkció
Friss ételek fagyasztásához nyomja meg
többször a (D) gombot az Action Freeze
funkció eléréséhez.
Erősítse meg a funkció kiválasztását az (E)
gomb megnyomásával, egy csipogó hang
hallatszik, a kijelzőn pedig forgó vonalak láthatók.
A maximális fagyasztási teljesítmény elérése
érdekében, tartson egy 24 órás előhűtési periódust, mielőtt a friss élelmiszert a FAST
FREEZE rekeszbe helyezi.
A fagyasztási folyamat 24 órát vesz igénybe
Ezalatt az idő alatt ne tegyen további élelmiszereket a fagyasztóba
A funkció 52 óra elteltével automatikusan kikapcsol.
Lehetőség van arra, hogy bármikor kikapcsolja a funkciót a (D) gomb megnyomásával mindaddig, amíg a megfelelő ikon villogni nem kezd, utána pedig az (E) gomb megnyomásával.
Italhűtő funkció
Az Italhűtő funkció biztonsági figyelmeztetésként szolgál, amikor italos palackokat helyez a fagyasztó rekeszbe. Ez a funkció a
(D) gomb (szükség szerint többszöri) megnyomásával aktiválható, amíg a megfelelő
ikon meg nem jelenik.
A választást meg kell erősítenie az (E) gomb
néhány másodpercen belüli megnyomásával. Hangjelzés hallható, az ikon pedig tovább világít.
Ilyen körülmények között a készülék egy
percszámlálót működtet, melynek alapértelmezett értéke 30 perc, de 1 és 90 perc között módosítható. A (B) gomb lenyomásával
kiválaszthatja a kívánt időtartamot.
A kiválasztott időtartam végén a következő
jelzések láthatók:
• a
kijelzőn a szimbólum villog
• a
ikon villog
electrolux 19
• a hangjelzés addig hallható, amíg meg
nem nyomja az (E) gombot
Ekkor kell kivennie a fagyasztórekeszben lévő italokat.
A funkciót bármikor kikapcsolhatja: nyomja
meg a (D) gombot mindaddig, amíg a megfelelő ikon villogni nem kezd, utána pedig
nyomja meg az (E) gombot.
Gyermekzár funkció
A gyermekzár funkció a (D) gomb (szükség
szerint többszöri) megnyomásával aktiválható, amíg a megfelelő ikon meg nem jelenik.
A választást meg kell erősítenie az (E) gomb
néhány másodpercen belüli megnyomásával. Hangjelzés hallható, az ikon pedig tovább világít. Ilyen feltételek mellett a gombok bármilyen esetleges működtetése nem
eredményez semmilyen változást mindaddig, amíg a funkció be van kapcsolva.
Lehetőség van arra, hogy bármikor kikapcsolja a funkciót a (D) gomb megnyomásával mindaddig, amíg a megfelelő ikon villog-
ni nem kezd, utána pedig az (E) gomb megnyomásával.
Magas hőmérséklet miatti riasztás
A fagyasztórekeszben a hőmérséklet (például áramkimaradás vagy nyitva lévő ajtó miatti) emelkedését a következők jelzik:
• villogó hőmérséklet
• villogó
ikon
• akusztikus csengő
Amikor a normál feltételek helyreálltak:
• a figyelmeztető hangjelzés leáll
• a hőmérsékletérték továbbra is villog
• a Riasztás ikon továbbra is villog
Amikor a riasztás kikapcsolásához megnyomja az (E) gombot, a rekeszben elért legmagasabb hőmérséklet jelenik meg a
kijelzőn néhány másodpercre.
Ezután a kijelző visszatér a normál működésre, a kiválasztott rekesz hőmérsékletét mutatva.
A riasztási fázisban a csengő az (E) gomb
megnyomásával kikapcsolható.
ELSŐ HASZNÁLAT
A készülék belsejének tisztítása
A készülék legelső használata előtt mossa
ki a készülék belsejét semleges szappanos
langyos vízzel, hogy eltávolítsa a tökéletesen új termékek tipikus szagát, majd alaposan szárítsa ki.
Fontos Ne használjon mosószereket vagy
súrolóporokat, mert ezek megsérthetik a felületét.
NAPI HASZNÁLAT
A fagyasztó rekesz használata
szimbólum azt jelzi, hogy a faA
gyasztó alkalmas friss élelem fagyasztására
és hosszú távú tárolására. A hőmérséklet
-15°C és -24°C között szabályozható. Javasoljuk, hogy a hőmérsékletet -18°C-ra állítsa be, ami optimális az energiafelhasználáshoz és a fagyasztott étel tárolásához.
Fontos A beállított és az aktuális
hőmérséklet közötti különbség normális.
Különösen, ha:
• egy új beállítást választott ki nemrégiben,
• az ajtó hosszabb időn keresztül nyitva maradt,
• meleg ételt helyeztek be a fagyasztótérbe.
Az 5°C-ot nem meghaladó eltérés a fagyasztótér belsejében normálisnak tekinthető.
Működés közben a hőmérséklet visszajelző
a beállított értéket mutatja.
Fagyasztott élelmiszerek tárolása
Az első indításkor, illetve hosszabb használaton kívüli idő után, mielőtt az élelmiszereket a rekeszbe helyezné, üzemeltesse legalább 24 óráig a készüléket a Action Freeze
beállításon.
Ha nagy mennyiségű élelmiszert kíván tárolni, a legjobb teljesítmény elérése érdekében
vegye ki az összes fiókot és kosarat a készülékből, és az élelmiszert helyezze a hűtőpolcokra
20 electrolux
Vigyázat Ügyeljen arra, hogy az
élelmiszerek mennyisége ne lépje túl a
felső szekció oldalfalán feltüntetett
terhelési határértéket (ahol van ilyen)
Fontos Véletlenszerűen, például
áramkimaradás miatt bekövetkező
leolvadás esetén, amikor az áramszünet
hosszabb ideig tart, mint az az érték, amely
a műszaki jellemzők között a "felolvadási
idő" alatt fel van tüntetve, a felolvadt
élelmiszert gyorsan el kell fogyasztani, vagy
azonnal meg kell főzni, majd pedig a
(kihűlés után) újra lefagyasztani.
vagy szobahőmérsékleten kiolvaszthatók,
attól függően, hogy mennyi idő áll rendelkezésre ehhez a művelethez.
A kisebb darabok még akár fagyasztott állapotban, közvetlenül a fagyasztóból kivéve is
megfőzhetők: ebben az esetben a főzés ideje meghosszabbodik.
Jégakkuk
A fagyasztó legalább egy jégakkut tartalmaz, amely megnöveli a tárolási időtartamot
áramkimaradás vagy áramszünet esetén.
Kiolvasztás
A mélyfagyasztott vagy fagyasztott élelmiszerek használat előtt a hűtőrekeszben
HASZNOS JAVASLATOK ÉS TANÁCSOK
Ötletek fagyasztáshoz
Ha a legjobban szeretné hasznosítani a fagyasztási eljárást, tartson be néhány fontos
ajánlást:
• az adatlapon megtekintheti azt a maximális élelmiszer-mennyiséget, amely 24 órán
belül lefagyasztható;
• a fagyasztási folyamat 24 órát vesz igénybe. Ez alatt az időszak alatt nem szabad
további fagyasztásra váró élelmiszert betenni;
• csak első osztályú, friss és alaposan megtisztított élelmiszereket fagyasszon le;
• készítsen kisebb adag ételeket, hogy gyorsan és teljesen megfagyjanak, és hogy a
későbbiekben csak a kívánt mennyiséget
kelljen felolvasztani;
• csomagolja az ételt alufóliába vagy folpackba, és ellenőrizze, hogy sikerült-e a
csomagolással kizárni a levegőt;
• ne hagyja, hogy a friss, még meg nem fagyott élelmiszerek hozzáérjenek a már lefagyasztott adagokhoz, mert különben az
utóbbiaknak megemelkedik a hőmérséklete;
• a zsírszegény ételeket könnyebben és
hosszabb ideig lehet tárolni, mint a zsírosakat; a só csökkenti az élelmiszerek élettartamát;
• ha a vízből képződött jeget a fagyasztórekeszből történő kivétel után rögtön fogyasztani kezdik, fagyásból eredő égési
sérüléseket okozhat a bőrön;
• ajánlatos minden egyes csomagon feltüntetni a lefagyasztás dátumát, hogy nyomon lehessen követni a tárolási időket.
Ötletek fagyasztott élelmiszerek
tárolásához
Annak érdekében, hogy a legjobb teljesítményt érje el a készüléknél:
• ellenőrizze, hogy a kereskedelmileg lefagyasztott élelmiszereket megfelelően tárolta-e az eladó;
• gondoskodjon róla, hogy a fagyasztott
élelmiszerek a lehető legrövidebb időn belül elkerüljenek az élelmiszerüzletből a fagyasztóba.
• ne nyitogassa gyakran az ajtót, illetve ne
hagyja a feltétlenül szükségesnél tovább
nyitva.
• A kiolvasztott élelmiszerek nagyon gyorsan romlanak, nem fagyaszthatók vissza.
• Ne lépje túl az élelmiszergyártó által feltüntetett tárolási időtartamot.
electrolux 21
ÁPOLÁS ÉS TISZTÍTÁS
Ennél a készüléknél szénhidrogén van
a hűtőegységben; ezért csak megbízott
szerelő végezhet rajta karbantartást, és
töltheti fel újra.
Számos konyhai felülettisztító olyan vegyszereket tartalmaz, amelyek megtámadhatják/
károsíthatják a készülékben használt műanyagokat. Ebből az okból javasoljuk, hogy a
készülék külső felületét kizárólag meleg vízzel tisztítsa, amelyhez egy kevés mosogatószert adott.
A tisztítás után csatlakoztassa a készüléket
a táphálózathoz.
Időszakos tisztítás
A készüléket rendszeresen tisztítani kell:
• a készülék belsejét és a tartozékokat langyos vízzel és egy kevés semleges mosogatószerrel tisztítsa meg.
• rendszeresen ellenőrizze az ajtótömítéseket, és törölje tisztára, hogy biztosítsa
azok tisztaságát és szennyeződésmentességét.
• gondosan öblítse le és szárítsa meg.
A fagyasztó leolvasztása
Ennek a modellnek a fagyasztórekesze "no
frost" típusú. Ez azt jelenti, hogy a működés
közben nem képződik dér a készülékben,
sem a belső falakon, sem pedig az élelmiszereken.
A dér hiánya annak köszönhető, hogy a rekesz belsejében folyamatos a hideg levegő
keringetése, amelyet egy automatikus vezérlésű ventillátor biztosít.
Fontos Ne húzza meg, ne mozgassa és ne
sértse meg a készülékházban lévő csöveket
és/vagy kábeleket.
Soha ne használjon mosószereket, súrolóporokat, erőteljesen illatosított tisztítószereket vagy viaszos polírozószereket a beltér
tisztításához, mivel ezek károsítják a felületet, és erőteljes illatot hagynak maguk után.
A készülék üzemen kívül helyezése
Amikor a készüléket hosszabb időn keresztül nem használják, tegye meg az alábbi óvintézkedéseket:
• válassza le a készüléket a táphálózatról
• vegye ki az összes élelmiszert
• olvassza le 10)és tisztítsa meg a készüléket és az összes tartozékot
• hagyja résnyire nyitva az ajtót/ajtókat,
hogy ne képződjenek kellemetlen szagok.
Ha a fagyasztót bekapcsolva hagyja, kérjen
meg valakit, hogy alkalmanként ellenőrizze,
nehogy egy áramkimaradás esetén a benne
lévő élelmiszer tönkremenjen.
Figyelem Bármilyen karbantartási
művelet előtt áramtalanítsa a
készüléket a hálózati csatlakozódugó
kihúzásával.
Tisztítsa meg a kondenzátort (fekete rács),
majd a készülék hátulján lévő kompresszort
kefével vagy porszívóval. Ezzel a művelettel
javítani tud a készülék teljesítményén, és villamos áramot takaríthat meg a fogyasztásnál.
Fontos Ügyeljen arra, hogy ne sérüljön
meg a hűtőrendszer.
MIT TEGYEK, HA...
A készülék működése közben gyakorta előfordulhatnak olyan kisebb zavaró problémák, amelyek nem igénylik szakember kihívását. Ezeket foglalja össze az alábbi táblázat, a fölösleges kiszállási költségek elkerülése érdekében.
Fontos A készülék működése bizonyos
hangokkal jár (kompresszor és keringési
10) Ha szükséges.
hang). Ez azonban a normál működés
része, vagyis nem jelent meghibásodást.
Fontos A készülék működése szakaszos,
tehát a kompresszor leállása nem jelent
áramszünetet. Ezért az áramtalanítás előtt
tilos hozzáérni a készülék elektromos
alkatrészeihez.
22 electrolux
Probléma
Lehetséges ok
Megoldás
A készülék alátámasztása nem
megfelelő.
Ellenőrizze, hogy a készülék stabilan áll-e (minden lábnak és görgőnek a padlón kell állnia). Olvassa
el a "Vízszintbe állítás" c. szakaszt.
A készülékház hátlapja és a csövek között található távtartók
meglazultak.
Tegye vissza őket a helyükre.
Megszólal a csengő. A
Riasztás ikon villog.
A fagyasztóban a hőmérséklet
túl magas.
Olvassa el a "Magas hőmérséklet
miatti riasztás" c. szakaszt.
látható a hőmérsékletkijelzőn
Hiba történt a hőmérséklet méré- Hívja a szerviz illetékes képviselősekor.
jét (a hűtőrendszer továbbra is hidegen tartja az élelmiszereket, de
nem lesz lehetőség a hőmérséklet
szabályozására).
A kompresszor folyamatosan működik.
Lehet, hogy a hőmérséklet-szaÁllítson be magasabb hőmérséklebályozó beállítása nem megfelelő. tet.
A készülék zajos.
Túl sok dér és jég képződött.
Az ajtó nincs jól becsukva.
Olvassa el "Az ajtó bezárása" c.
szakaszt.
Túl gyakori az ajtó nyitogatása.
Ne hagyja nyitva az ajtót a szükségesnél hosszabb időn át.
Az élelmiszer hőmérséklete túl
magas.
Hagyja, hogy az élelmiszer hőmérséklete a szobahőmérsékletre
csökkenjen a tárolás előtt.
A szobahőmérséklet túl magas.
Csökkentse a szobahőmérsékletet.
Az élelmiszerek nincsenek megfelelően becsomagolva.
Csomagolja be jobban az élelmiszereket.
Az ajtó nincs jól becsukva.
Olvassa el "Az ajtó bezárása" c.
szakaszt.
Az ajtó tömítése deformálódott
vagy szennyezett.
Olvassa el "Az ajtó bezárása" c.
szakaszt.
A készülékben a hőmérséklet túl alacsony.
Lehet, hogy a hőmérséklet-szaÁllítson be magasabb hőmérséklebályozó beállítása nem megfelelő. tet.
A készülékben a hőmérséklet túl magas.
Lehet, hogy a hőmérséklet-szaÁllítson be alacsonyabb hőmérbályozó beállítása nem megfelelő. sékletet.
A fagyasztóban a hőmérséklet túl magas.
Az ajtó nincs jól becsukva.
Olvassa el "Az ajtó bezárása" c.
szakaszt.
Az élelmiszer hőmérséklete túl
magas.
Hagyja, hogy az élelmiszer hőmérséklete a szobahőmérsékletre
csökkenjen a tárolás előtt.
Az élelmiszerek túl közel vannak
egymáshoz.
Tárolja az élelmiszereket úgy,
hogy legyen hideglevegő-keringés
a készülékben.
Egyszerre nagy mennyiségű lefa- A lefagyasztandó élelmiszerekből
gyasztandó élelmiszer került be
kisebb mennyiségeket helyezzen
a készülékbe.
be egyszerre.
A készülék nem működik.
A készülék ki van kapcsolva.
Kapcsolja be a készüléket.
electrolux 23
Probléma
Lehetséges ok
A hálózati dugasz nincs helyesen csatlakoztatva a hálózati aljzatba.
Megoldás
Csatlakoztassa a hálózati dugaszt
helyesen a hálózati aljzatba.
A készülék nem kap áramot.
Csatlakoztasson egy másik elektNincs feszültség a hálózati aljzat- romos készüléket a hálózati aljzatban.
ba. Ellenőrizze a biztosítékot. Forduljon szakképzett villanyszerelőhöz.
Az ajtó túl sokáig volt nyitva.
Nagy mennyiségű jégcsepp borítja a felső rekeszt a készülék belsejében. .
Zárja be az ajtót.
Túl sok dér és jég van a készüOlvassa el "A párologtató tisztítálék párologtatóján, az ajtó túl hos- sa" c. szakaszt.
szú ideig nyitva volt.
Amennyiben a fenti tanácsok nem vezetnek eredményre, hívja a legközelebbi márkaszervizt.
Az ajtó záródása
1. Tisztítsa meg az ajtótömítéseket.
2. Szükség esetén állítsa be az ajtót. Olvassa el az "Üzembe helyezés" c. szakaszt.
3. Szükség esetén cserélje ki a hibás ajtótömítéseket. Forduljon a márkaszervizhez.
A párologtató tisztítása
1. Kapcsolja ki a készüléket.
2. Húzza ki a dugaszt a hálózati aljzatból.
3. Távolítson el minden élelmiszert a fagyasztóból, és tegye azokat hűvös helyre.
4. Távolítsa el a készüléket a faltól.
5. Az ajtót hagyja nyitva.
6. Körülbelül 20 perc elteltével a készülékszekrény hátlapján lévő leeresztőcső elkezdi kiüríteni a vizet a csepegtetőtálcába.
7. A csepegtetőtálcából a víz túlcsordulásának megelőzése érdekében itassa
azt fel egy szivaccsal.
8. A leolvasztási folyamat akkor fejeződik
be, amikor a víz nem csöpög tovább.
Néhány óráig is eltarthat, ha a probléma sokkal korábban kezdődött.
9. Állítsa vissza a készüléket az eredeti
helyzetébe.
10. Tisztítsa meg és törölje szárazra a készülék belsejét.
11. Csatlakoztassa a hálózati dugaszt a hálózati aljzatba.
12. Kapcsolja be a készüléket.
Az 1/1998. (I. 12.) IKIM sz. miniszteri rendeletnek megfelelően
Gyártó védjegye
Electrolux
A készülék kategóriája
Fagyasztószekrény
Magasság
mm
1800
24 electrolux
Szélesség
mm
600
Mélység
mm
650
Fagyasztótér nettó térfogata
liter
254
Energiaosztály (A++ és G között, ahol az A
++ a leghatékonyabb, a G a legkevésbé hatékony)
Villamosenergia -fogyasztás (24 órás szabványos vizsgálati eredmények alapján. A
mindenkori energiafogyasztás a készülék
használatától és elhelyezéstől függ.)
A+
kWh/év
308
Fagyasztótér csillagszám jele
****
Áramkimaradási biztonság
óra
20
Fagyasztási teljesítmény
kg/24 óra
20
Klímaosztály
SN-N-ST-T
Feszültség
Volt
230-240
Zajteljesítmény
dB/A
40
Beépíthető
Nem
A műszaki adatok megtalálhatók a készülék
belsejében bal oldalon lévő adattáblán és
az energiatakarékossági címkén.
ÜZEMBE HELYEZÉS
10mm
100mm
Elhelyezés
A készüléket minden hőforrástól, például radiátoroktól, kazánoktól, közvetlen napsütéstől stb. távol kell üzembe helyezni. Gondoskodjon arról, hogy a levegő szabadon áramolhasson a készülék hátlapja körül. A legjobb teljesítmény elérése érdekében, ha a
készüléket egy falra függesztett elem alá helyezik, a készülék felső lapja és a fali elem
között legalább 100 mm minimális távolságot kell hagyni. Azonban az az ideális, ha a
készüléket nem egy falra függesztett elem
alatt helyezik el. A pontos vízszintezés a készülék alján található egy vagy több állítható
láb révén van biztosítva.
Ha a készülék sarokba van helyezve, és a
zsanérokkal ellátott oldala néz a fal felé, a
fal és a készülék közötti távolságnak minimum 10 mm-nek kell lennie annak érdekében, hogy az ajtót annyira ki lehessen nyitni,
hogy a polcokat ki lehessen venni.
Vigyázat Lehetővé kell tenni, hogy a
készüléket le lehessen kötni a hálózati
áramról; ezért a dugónak az üzembe
helyezés után legyen könnyen
elérhetőnek kell lennie.
10mm
A készülék üzembe helyezése előtt
figyelmesen olvassa el a "Biztonsági
információk" c. szakaszt saját
biztonsága és a készülék helyes
üzemeltetése érdekében.
Elektromos csatlakoztatás
Az elektromos csatlakoztatás előtt győződjön meg arról, hogy az adattáblán feltüntetett feszültség és frekvencia megegyezik-e
a háztartási hálózati áram értékeivel.
electrolux 25
A készüléket kötelező földelni. A elektromos
hálózatba illő vezeték dugója ilyen érintkezéssel van ellátva. Ha a háztartási hálózati
csatlakozóaljzat nincs leföldelve, csatlakoztassa a készüléket az érvényben lévő jogszabályok szerint külön földpólushoz, miután
konzultált egy képesített villanyszerelővel.
A gyártó minden felelősséget elhárít magától, ha a fenti biztonsági óvintézkedéseket
nem tartják be.
Ez a készülék megfelel az EGK irányelveknek.
másik személy segítségét, aki a műveletek során erősen fogja a készülék ajtajait.
• Nyissa ki az ajtót, miközben a készülék
normál módon áll. Csavarozza ki a csavarokat, és távolítsa el a felső ajtó műanyag
szegélyét.
• Távolítsa el a kis műanyag borítást az ajtó
műanyag szegélyéről, és illessze fel az ellenkező oldalra (d).
• Fektesse le a készüléket a hátlapjára.
Hátsó távtartók
A készülék belterében található két távtartó, amelyeket az ábrán látható módon kell felszerelni.
Lazítsa meg a csavarokat, illessze a távtartót a csavarfej alá, majd húzza meg újra a
csavarokat.
d
d
• Távolítsa el a zsanérfedél csavarját (a).
• Csavarja ki a felső zsanért, és vegye ki (b).
• Csavarozza ki a csavart, és távolítsa el az
ajtóütközőt (c).
b
c
a
Az ajtó megfordításának lehetősége
Bármilyen művelet végrehajtása előtt húzza
ki a dugaszt a hálózati aljzatból. Az ajtó nyitási irányának megváltoztatásához az alábbi
lépéseket kell elvégezni:
• Azt javasoljuk, hogy a következő műveletek végrehajtásához vegye igénybe egy
• Vegye le az ajtót.
• Szerszám segítségével távolítsa el a borítást (e), csavarozza ki az alsó zsanér forgócsapját (f), és helyezze az ellenkező oldalra.
• Helyezze vissza a borítást (e) az ellenkező
oldalra.
• Helyezze vissza az ajtót.
26 electrolux
• Ügyeljen arra, hogy az ajtó előlapja párhuzamos legyen a készülék tetejének elülső
lapjával.
• Rögzítse az ajtóütközőt az ellenkező oldalon.
• Helyezze fel az ellenkező oldalra a felső
zsanért (azt, amelyik a használati utasítás
zacskójában található) és rögzítse.
• Rögzítse az új zsanérfedél csavarját (azt,
amelyik a használati utasítás zacskójában
található).
e
• Rögzítse a fogantyút az ellenkező oldalra,
illessze be az üresen maradt furatokba a
használati utasítás zacskójában található
műanyag dugaszokat.
Vigyázat Helyezze vissza a készüléket,
szintezze be, és várjon legalább négy
órát, mielőtt csatlakoztatná a hálózati
aljzathoz.
Ha nem szeretné saját maga végrehajtani a
fenti műveleteket, forduljon a legközelebbi
szervizközponthoz. A szervizszakember elvégzi az ajtók megfordítását költségtérítés ellenében.
Vigyázat Az ajtónyitás megfordítása
után győződjön meg arról, hogy az
összes csavart megfelelően meghúzta,
és a mágneses tömítés hozzátapad a
készülékszekrényhez.
Ha a környezeti hőmérséklet alacsony
(pl. télen), előfordulhat, hogy a tömítés
nem tapad hozzá tökéletesen a készülékszekrényhez. Ebben az esetben
meg kell várnia a tömítés természetes illeszkedését. Fektesse le a készüléket a
hátlapjára.
2
1
5
f
4
3
• Állítsa fel a készüléket függőleges helyzetbe.
• Nyissa ki az ajtót, és szerelje vissza a felső ajtó műanyag szegélyét a csavarokkal.
KÖRNYEZETVÉDELMI TUDNIVALÓK
A terméken vagy a csomagoláson található
szimbólum azt jelzi, hogy a termék nem
kezelhető háztartási hulladékként. Ehelyett
a terméket el kell szállítani az elektromos és
elektronikai készülékek újrahasznosítására
szakosodott megfelelő begyűjtő helyre.
Azzal, hogy gondoskodik ezen termék
helyes hulladékba helyezéséről, segít
megelőzni azokat, a környezetre és az
emberi egészségre gyakorolt potenciális
kedvezőtlen következményeket, amelyeket
ellenkező esetben a termék nem megfelelő
electrolux 27
hulladékkezelése okozhatna. Ha
részletesebb tájékoztatásra van szüksége a
termék újrahasznosítására vonatkozóan,
kérjük, lépjen kapcsolatba a helyi
önkormányzattal, a háztartási hulladékok
kezelését végző szolgálattal vagy azzal a
bolttal, ahol a terméket vásárolta.
28 electrolux
Electrolux. Thinking of you.
Aby dowiedzieć się więcej o naszej filozofii, odwiedź naszą
stronę internetową www.electrolux.com
SPIS TREŚCI
Konserwacja i czyszczenie
28 Co zrobić, gdy…
Panel sterowania
30 Dane techniczne
Pierwsze użycie
32 Instalacja
Codzienna eksploatacja
33 Ochrona środowiska
Pomocne porady i wskazówki
33
Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego
powiadomienia
Informacje dotyczące bezpieczeństwa
34
35
37
37
39
INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA
W celu zapewnienia bezpieczeństwa użytkownika i bezawaryjnej pracy urządzenia
przed instalacją i pierwszym użyciem należy
uważnie przeczytać instrukcję obsługi, zwracając szczególną uwagę na wskazówki
oraz ostrzeżenia. Wszyscy użytkownicy
urządzenia powinni poznać zasady jego bezpiecznej obsługi. Pozwoli to uniknąć niepotrzebnych pomyłek i wypadków. Prosimy o
zachowanie instrukcji obsługi przez cały
czas używania urządzenia oraz przekazanie
jej kolejnemu użytkownikowi w razie odstąpienia lub sprzedaży urządzenia.
W celu uniknięcia szkód na zdrowiu i życiu
osób oraz szkód materialnych należy przestrzegać środków ostrożności podanych w
niniejszej instrukcji obsługi, gdyż producent
nie jest odpowiedzialny za szkody spowodowane wskutek ich nieprzestrzegania.
Bezpieczeństwo dzieci i osób
upośledzonych
• Niniejsze urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci)
o ograniczonych zdolnościach fizycznych, sensorycznych czy umysłowych, a
także nieposiadające wiedzy lub doświadczenia w użytkowaniu tego typu urządzeń, chyba, że będą one nadzorowane
lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę
odpowiedzialną za ich bezpieczeństwo.
Dzieci należy pilnować, aby mieć pewność, że nie bawią się urządzeniem.
• Opakowanie należy przechowywać w
miejscu niedostępnym dla dzieci. Istnieje
ryzyko uduszenia.
• W przypadku utylizacji urządzenia należy
wyjąć wtyczkę z gniazdka, odciąć przewód zasilający (jak najbliżej urządzenia) i
odkręcić drzwi, aby uchronić bawiące się
dzieci przed porażeniem prądem lub
przed zamknięciem się w środku urządzenia.
• Jeśli to urządzenie zawierające magnetyczne uszczelnienie drzwi ma zastąpić
urządzenie z blokadą sprężynową (ryglem) w drzwiach lub w pokrywie, przed oddaniem starego urządzenia do utylizacji
należy usunąć blokadę. Zapobiegnie to
przypadkowemu uwięzieniu dziecka.
Ogólne zasady bezpieczeństwa
Uwaga! Nie wolno zasłaniać otworów
wentylacyjnych.
• Urządzenie jest przeznaczone do przechowywania żywności i/lub napojów w
zwykłych warunkach domowych, tak jak
to opisano w niniejszej instrukcji obsługi.
• Do przyśpieszenia procesu rozmrażania
nie wolno używać urządzeń mechanicznych ani żadnych innych sztucznych metod.
• Nie należy stosować innych urządzeń
elektrycznych (np. maszynek do lodów)
wewnątrz urządzeń chłodniczych, o ile
nie zostały one dopuszczone do tego celu przez producenta.
• Należy zachować ostrożność, aby nie uszkodzić układu chłodniczego.
• W układzie chłodniczym urządzenia znajduje się czynnik chłodniczy izobutan
electrolux 29
(R600a), który jest ekologicznym gazem
naturalnym (jednak jest łatwopalny).
Należy upewnić się, że podczas transportu i instalacji urządzenia nie zostały uszkodzone żadne elementy układu chłodniczego.
Jeśli układ chłodniczy został uszkodzony,
należy:
– unikać otwartego płomienia oraz innych źródeł zapłonu;
– dokładnie przewietrzyć pomieszczenie,
w którym znajduje się urządzenie.
• Zmiany parametrów technicznych lub inne modyfikacje urządzenia grożą niebezpieczeństwem. Jakiekolwiek uszkodzenia
przewodu zasilającego mogą spowodować zwarcie, pożar i/lub porażenie prądem.
Ostrzeżenie! Wszelkie elementy elektryczne (przewód zasilający, wtyczka,
sprężarka) mogą zostać wymienione
wyłącznie przez technika autoryzowanego serwisu lub przez wykwalifikowany
personel techniczny.
1. Nie wolno przedłużać przewodu zasilającego.
2. Należy upewnić się, że wtyczka przewodu zasilającego nie została przygnieciona ani uszkodzona przez tylną
ściankę urządzenia. Przygnieciona lub
uszkodzona wtyczka może się przegrzewać i spowodować pożar.
3. Należy zapewnić dostęp do wtyczki
przewodu zasilającego urządzenia.
4. Nie ciągnąć za przewód zasilający.
5. Jeżeli gniazdo zasilające jest poluzowane, nie wolno wkładać do niego
wtyczki przewodu zasilającego. Istnieje ryzyko porażenia prądem lub pożaru.
6. Nie wolno używać urządzenia bez klosza żarówki 11) oświetlenia wewnętrznego.
• Urządzenie jest ciężkie. Należy zachować
ostrożność przy jego przenoszeniu
• Nie wolno usuwać, ani dotykać przedmiotów w komorze zamrażarki wilgotnymi/
mokrymi rękoma, gdyż może to spowodować obrażenia skóry lub odmrożenie.
• Nie należy wystawiać urządzenia na bezpośrednie działanie promieni słonecznych.
• Żarówki 12) zastosowane w tym urządzeniu są specjalnymi żarówkami przeznaczonymi wyłącznie do urządzeń domowych. Nie nadają się one do oświetlania
pomieszczeń domowych.
Codzienna eksploatacja
• Nie wolno stawiać gorących naczyń na
plastikowych elementach urządzenia.
• Nie wolno przechowywać łatwopalnych
gazów ani płynów w urządzeniu, ponieważ mogą spowodować wybuch.
• Nie wolno umieszczać żywności bezpośrednio przy otworze wentylacyjnym na
tylnej ściance. 13)
• Mrożonek nie wolno ponownie zamrażać
po rozmrożeniu.
• Zapakowaną zamrożoną żywność należy
przechowywać zgodnie z instrukcjami jej
producenta.
• Należy ściśle stosować się do wskazówek dotyczących przechowywania podanych przez producenta urządzenia.
Patrz odpowiednie instrukcje.
• W zamrażarce nie należy przechowywać
napojów gazowanych, ponieważ duże ciśnienie w pojemniku może spowodować
ich eksplozję i w rezultacie uszkodzenie
urządzenia.
• Lody na patyku mogą być przyczyną odmrożeń w przypadku konsumpcji bezpośrednio po ich wyjęciu z zamrażarki.
Konserwacja i czyszczenie
• Przed przeprowadzeniem konserwacji należy wyłączyć urządzenie i wyjąć wtyczkę
przewodu zasilającego z gniazdka.
• Nie wolno czyścić urządzenia metalowymi przedmiotami.
• Nie wolno używać ostrych przedmiotów
do usuwania szronu z urządzenia. Należy
stosować plastikową skrobaczkę.
• Nie wolno używać suszarki do włosów
ani żadnych innych urządzeń grzejnych
do przyspieszenia rozmrażania. Nadmiar
ciepła może uszkodzić plastikowe wnętrze, w wyniku czego do układu elektrycznego może wniknąć wilgoć i spowodować ryzyko porażenia prądem.
11) jeśli żarówka urządzenia posiada klosz
12) Jeśli urządzenie jest wyposażone w oświetlenie
13) Jeśli urządzenie posiada system Frost Free (nie wymaga rozmrażania)
30 electrolux
• Urządzenie można podłączyć wyłącznie
do instalacji doprowadzającej wodę pitną. 14)
Instalacja
Ważne! Podłączenie elektryczne
urządzenia należy wykonać zgodnie z
wskazówkami podanymi w odpowiednich
rozdziałach.
Serwis
• Wszelkie prace elektryczne związane z
serwisowaniem urządzenia powinny być
przeprowadzone przez wykwalifikowanego elektryka lub inną kompetentną osobę.
• Naprawy tego produktu muszą być wykonywane w autoryzowanym punkcie serwisowym. Należy stosować wyłącznie oryginalne części zamienne.
• Rozpakować urządzenie i sprawdzić, czy
nie jest w żaden sposób uszkodzone. Nie
wolno podłączać urządzenia, jeśli jest uszkodzone. Ewentualne uszkodzenia należy
natychmiast zgłosić sprzedawcy. W tym
przypadku należy zachować opakowanie.
• Zaleca się odczekanie co najmniej czterech godzin przed podłączeniem urządzenia, aby olej mógł spłynąć z powrotem do
sprężarki.
• Należy zapewnić odpowiednią wentylację
ze wszystkich stron urządzenia. Nieodpowiednia wentylacja prowadzi do jego przegrzewania. Aby uzyskać wystarczającą
wentylację, należy postępować zgodnie z
wskazówkami dotyczącymi instalacji.
• W razie możliwości tylną ściankę urządzenia należy ustawić od ściany, aby uniknąć
dotykania lub chwytania za ciepłe elementy (sprężarka, skraplacz) i zapobiec ewentualnym oparzeniom.
• Urządzenia nie wolno umieszczać w pobliżu kaloryferów lub kuchenek.
• Należy zadbać o to, aby po instalacji urządzenia możliwy był dostęp do wtyczki sieciowej.
Ochrona środowiska
W obiegu czynnika chłodniczego ani w
materiałach izolacyjnych urządzenia nie
ma gazów szkodliwych dla warstwy
ozonowej. Urządzenia nie należy wyrzucać wraz z odpadami komunalnymi i
śmieciami. Pianka izolacyjna zawiera łatwopalne gazy: urządzenie należy utylizować zgodnie z obowiązującymi przepisami, które można uzyskać od władz
lokalnych. Należy unikać uszkodzenia
układu chłodniczego, szczególnie z tyłu
przy wymienniku ciepła. Materiały zastosowane w urządzeniu, które są oznaczone symbolem
, nadają się do ponownego przetworzenia.
PANEL STEROWANIA
A B
C
D E
A - Przycisk WŁ./WYŁ. urządzenia
D - Przycisk funkcji
B - Przycisk regulacji temperatury
E - Przycisk zatwierdzający
C - Wskaźnik temperatury i funkcji
14) Jeśli przewidziane jest podłączenie do sieci wodociągowej
electrolux 31
Wyświetlacz
Tryb oszczędny jest włączony
Alarm temperatury
Funkcja błyskawicznego mrożenia
jest włączona
Funkcja chłodzenia napojów jest włączona
Oznaczenie ujemnej temperatury
Blokada uruchomienia jest włączona
Temperatura
Włączanie
Włożyć wtyczkę do gniazdka elektrycznego. Jeśli nie zaświeci się wyświetlacz, nacisnąć przycisk (A), aby uruchomić urządzenie.
Aby zapewnić optymalne warunki przechowywania żywności, należy wybrać tryb
oszczędny; w zamrażarce zostanie ustawiona temperatura -18°C.
• Odczekać około 24 godziny przed umieszczeniem żywności w zamrażarce.
• Aby ustawić inną temperaturę – patrz „Regulacja temperatury”.
Wyłączanie
Naciśnięcie przycisku (A) powoduje wyłączenie urządzenia po zakończeniu odliczania -3
-2 -1.
Regulacja temperatury
Temperaturę można regulować naciskając
przycisk (B).
Zacznie migać aktualne ustawienie temperatury; naciskając ponownie przycisk (B) można je zmienić skokowo co jeden stopień.
Po kilku sekundach zostanie wyświetlona ustawiona domyślna temperatura.
Menu funkcji
Aby przejść do menu funkcji, należy nacisnąć przycisk (D). Potwierdzenie każdej funkcji następuje poprzez naciśnięcie przycisku
(E). W przypadku braku potwierdzenia po kilku sekundach menu zostaje zastąpione
standardowymi wskazaniami wyświetlacza.
Dostępne funkcje to:
Funkcja „Tryb oszczędny”
Funkcja „Błyskawiczne mrożenie”
Funkcja „Chłodzenie napojów”
Funkcja „Blokada uruchomienia”
Funkcja „Tryb oszczędny”
Funkcję „Tryb oszczędny” włącza się poprzez naciśnięcie przycisku (D) (w razie potrzeby należy nacisnąć go kilkakrotnie), aż
(lub poprzez
zostanie wyświetlona ikona
ustawienie temperatury -18°C).
Dokonany wybór należy potwierdzić, naciskając w ciągu kilku sekund przycisk (E). Słyszalny będzie sygnał dźwiękowy, a ikona pozostanie widoczna.
W tym trybie pracy wybrane temperatury są
ustawiane automatycznie (-18°C) w celu zapewnienia optymalnych warunków przechowywania żywności.
Funkcję można w dowolnej chwili wyłączyć,
zmieniając wybraną temperaturę w komorze.
Funkcja Action Freeze
Aby zamrozić świeżą żywność, należy nacisnąć kilkakrotnie przycisk (D), aby przejść do
funkcji Action Freeze.
32 electrolux
Potwierdzić wybór naciskając przycisk (E).
Zostanie wyemitowany sygnał dźwiękowy,
a na wyświetlaczu pojawią się obracające
się kreski.
Aby uzyskać maksymalną moc zamrażania,
należy pozostawić urządzenia na 24 godziny w celu wstępnego schłodzenia. Dopiero
po tym czasie należy umieścić świeżą żywność w komorze FAST FREEZE.
Proces zamrażania trwa 24 godziny. W tym
czasie do zamrażarki nie należy wkładać kolejnej partii żywności.
Funkcja wyłącza się automatycznie po 52
godzinach.
Wyłączenia tej funkcji można dokonać w dowolnym momencie naciskając przycisk (D),
aż zacznie migać odpowiednia ikona, a następnie zatwierdzając przyciskiem (E).
Funkcja „Chłodzenie Napojów"
Funkcja „Chłodzenie napojów” służy jako
sygnał ostrzegawczy w przypadku umieszczenia butelek w komorze zamrażarki. W
celu uruchomienia funkcji należy naciskać
przycisk (D) (w razie potrzeby kilkakrotnie),
aż zostanie wyświetlona ikona
.
Wybór należy potwierdzić, naciskając w ciągu kilku sekund przycisk (E). Słyszalny będzie sygnał dźwiękowy, a ikona pozostanie
widoczna.
W ten sposób uruchamiany jest minutnik, ustawiony domyślnie na 30 minut; ustawienie
to można zmienić w zakresie od 1 do 90 minut, naciskając przycisk (B).
Po upływie zaprogramowanego czasu pojawią się następujące wskazania:
• pulsujący symbol na wskaźniku
• pulsująca ikona
• alarm dźwiękowy emitowany do momentu naciśnięcia przycisku (E)
Należy pamiętać o wyjęciu napojów umieszczonych w komorze zamrażarki.
Wyłączenia tej funkcji można dokonać w dowolnym momencie naciskając przycisk (D),
aż zacznie pulsować odpowiednia ikona, a
następnie zatwierdzając przyciskiem (E).
Funkcja "Zabezpieczenie przed
uruchomieniem przez dzieci"
Uruchomienie funkcji "Zabezpieczenie
przed uruchomieniem przez dzieci" następuje po wybraniu przyciskiem (D) (w razie konieczności należy nacisnąć przycisk kilkakrotnie) odpowiedniej ikony
.
Dokonany wybór należy potwierdzić naciskając w ciągu kilku sekund przycisk (E). Słychać będzie sygnał akustyczny, a ikona pozostanie podświetlona. Podczas działania
tej funkcji, naciskanie przycisków nie wywołuje zmian w pracy urządzenia.
Wyłączenia tej funkcji można dokonać w dowolnym momencie naciskając przycisk (D),
aż zacznie pulsować odpowiednia ikona, a
następnie zatwierdzając przyciskiem (E).
Alarm temperatury
Wzrost temperatury w komorze zamrażarki
(spowodowany na przykład awarią zasilania
lub otwarciem drzwi) jest sygnalizowany
przez:
• pulsowanie wskaźnika temperatury
• pulsowanie ikony
• emitowanie sygnału akustycznego
Po przywróceniu normalnych warunków pracy:
• alarm akustyczny wyłączy się
• dalej miga wskaźnik wartości temperatury
• ikona alarmu nadal pulsuje
Po naciśnięciu przycisku (E) w celu wyłączenia alarmu na wskaźniku
pojawi się na
kilka sekund najwyższa temperatura, jaka
panowała w komorze.
Następnie wyświetlacz powróci do normalnego trybu i wskaże temperaturę w wybranej komorze.
W czasie alarmu, sygnał akustyczny można
wyłączyć naciskając przycisk (E).
PIERWSZE UŻYCIE
Czyszczenie wnętrza
W celu usunięcia zapachu nowego produktu przed pierwszym uruchomieniem urządzenia należy wymyć jego wnętrze i znajdujące się w nim elementy letnią wodą z łagodnym mydłem, a następnie dokładnie je wysuszyć.
Ważne! Nie należy stosować detergentów
ani proszków do szorowania, ponieważ mogą one uszkodzić powierzchni urządzenia.
electrolux 33
CODZIENNA EKSPLOATACJA
Korzystanie z komory zamrażarki
Symbol
oznacza, że zamrażarka nadaje się do zamrażania świeżej żywności oraz długotrwałego jej przechowywania. Temperaturę można regulować w zakresie od -15°C do -24°C Zalecamy ustawienie temperatury na -18°C, co zapewni optymalizację zarówno zużycia energii jaki i warunków przechowywania zamrożonej żywności.
Ważne! Istnienie pewnej różnicy pomiędzy
temperaturą ustawioną a rzeczywistą jest
normalnym zjawiskiem.
W szczególności, gdy:
• niedawno dokonano zmiany ustawień
• drzwiczki urządzenia pozostawały przez
dłuższy czas otwarte
• w komorze umieszczono żywność o wyższej temperaturze.
Różnice temperatur do 5°C, wewnątrz komory, są zjawiskiem normalnym.
Podczas pracy urządzenia wskaźnik temperatury wskazuje ustawioną wartość.
Przechowywanie zamrożonej żywności
W przypadku pierwszego uruchomienia lub
po okresie nieużywania urządzenia, przed
włożeniem żywności do komory należy odczekać co najmniej 24 godziny od włączenia urządzenia przy ustawieniu Action Freeze.
W przypadku przechowywania dużych ilości żywności, aby uzyskać najlepszą wydajność urządzenia, należy wyjąć z urządzenia
wszystkie szuflady i kosze, i umieścić żywność na półkach.
Ostrzeżenie! Należy upewnić się, że
żywność nie przekracza
dopuszczalnego limitu obciążenia
podanego z boku w górnej części
urządzenia (gdzie dotyczy)
.
Ważne! Jeżeli dojdzie do przypadkowego
rozmrożenia żywności, np. wskutek awarii
zasilania lub jeśli urządzenie było wyłączone
przez czas dłuższy niż podany w tabeli
danych technicznych, w punkcie „czas
utrzymywania temperatury bez zasilania”,
należy szybko spożyć rozmrożone produkty
lub niezwłocznie poddać je obróbce
termicznej, a następnie ponownie zamrozić
(po ostudzeniu).
Rozmrażanie
Głęboko zamrożoną żywność lub mrożonki
należy przed użyciem rozmrozić w komorze
chłodziarki lub w temperaturze pokojowej,
zależnie od czasu przeznaczonego na tę
operację.
Małe kawałki można gotować w stanie zamrożonym, od razu po wyjęciu z zamrażarki. W takim przypadku gotowanie potrwa
jednak dłużej.
Akumulatory zimna
Zamrażarka posiada co najmniej jeden akumulator zimna, który wydłuża czas przechowywania w razie awarii lub braku zasilania.
POMOCNE PORADY I WSKAZÓWKI
Wskazówki dotyczące zamrażania
Aby uzyskać najlepsze wyniki zamrażania,
należy skorzystać z poniższych ważnych
wskazówek:
• Maksymalną ilość żywności, którą można
zamrozić w ciągu 24 godzin, podano na
tabliczce znamionowej.
• Proces zamrażania trwa 24 godziny. W
tym czasie nie należy wkładać do zamrażarki więcej żywności przeznaczonej do
zamrożenia.
• Należy zamrażać tylko artykuły spożywcze najwyższej jakości, świeże i dokładnie oczyszczone.
• Żywność należy dzielić na małe porcje,
aby móc ją szybko zupełnie zamrozić, a
później rozmrażać tylko potrzebną ilość.
• Żywność należy pakować w folię aluminiową lub polietylenową zapewniającą hermetyczne zamknięcie.
• Nie dopuszczać do stykania się świeżej,
niezamrożonej żywności z zamrożonymi
produktami, aby uniknąć wzrostu temperatury produktów zamrożonych.
34 electrolux
• Produkty niskotłuszczowe przechowują
się lepiej i dłużej niż o wysokiej zawartości tłuszczu. Sól powoduje skrócenie okresu przechowywania żywności.
• Spożywanie sorbetu bezpośrednio po wyjęciu z komory zamrażarki może spowodować odmrożenia skóry.
• Zaleca się umieszczanie daty zamrożenia
na każdym opakowaniu w celu kontrolowania długości okresu przechowywania.
Wskazówki dotyczące przechowywania
zamrożonej żywności
Aby urządzenie funkcjonowało z najlepszą
wydajnością, należy:
• sprawdzać, czy mrożonki były odpowiednio przechowywane w sklepie.
• zapewnić jak najszybszy transport zamrożonej żywność ze sklepu do zamrażarki.
• nie otwierać zbyt często drzwi zamrażarki
i nie zostawiać ich otwartych dłużej niż
jest to absolutnie konieczne.
• Po rozmrożeniu żywność szybko traci
świeżość i nie może być ponownie zamrażana.
• Nie przekraczać daty przydatności do
spożycia podanej przez producenta żywności.
KONSERWACJA I CZYSZCZENIE
Uwaga! Przed przeprowadzeniem
jakichkolwiek prac konserwacyjnych,
należy odłączyć urządzenie od zasilania.
Układ chłodniczy urządzenia zawiera
węglowodory. Prace konserwacyjne i
uzupełnianie mogą wykonywać wyłącznie technicy autoryzowanego serwisu.
Okresowe czyszczenie
Urządzenie należy czyścić regularnie:
• Wnętrze i akcesoria należy czyścić za pomocą ciepłej wody z dodatkiem łagodnego mydła.
• Należy regularnie sprawdzać i czyścić uszczelki drzwi.
• Dokładnie opłukać i wysuszyć.
Ważne! Nie ciągnąć, nie przesuwać ani nie
niszczyć rurek i/lub przewodów
umieszczonych w urządzeniu.
Do czyszczenia wnętrza urządzenia nie stosować środków czyszczących, proszków
do szorowania, pachnących środków czyszczących lub wosku do polerowania, gdyż
mogą one uszkodzić powierzchnię i pozostawić silny zapach.
Skraplacz (czarna kratka) i sprężarkę z tyłu
urządzenia należy wyczyścić za pomocą
szczotki lub odkurzacza. Zwiększy to wydajność urządzenia i zmniejszy zużycie energii
elektrycznej.
Ważne! Należy uważać, aby nie uszkodzić
układu chłodniczego.
15) Jeśli przewidziano.
Niektóre kuchenne środki czyszczące zawierają substancje chemiczne, które mogą uszkodzić tworzywo zastosowane w urządzeniu. Z tego względu zaleca się mycie zewnętrznych części urządzenia ciepłą wodą z
niewielką ilością płynu do mycia naczyń.
Po czyszczeniu ponownie podłączyć urządzenie do zasilania.
Rozmrażanie chłodziarki
Komora zamrażarki w tym modelu jest typu
"no-frost" ("bezszronowa"). Oznacza to, że
podczas działania urządzenia szron nie gromadzi się na wewnętrznych ściankach ani
na żywności.
Jest to możliwe dzięki ciągłej cyrkulacji zimnego powietrza wewnątrz tej komory, co zapewnia automatycznie sterowany wentylator.
Okresy przerw w eksploatacji
urządzenia
Jeśli urządzenie nie jest używane przez długi czas, należy wykonać następujące czynności:
• odłączyć urządzenie od zasilania
• wyjąć wszystkie artykuły spożywcze
• rozmrozić 15)i wyczyścić urządzenie oraz
wszystkie elementy
• pozostawić uchylone drzwi, aby uniknąć
powstawania nieprzyjemnych zapachów.
Jeśli urządzenie pozostanie włączone, należy poprosić kogoś o regularne sprawdzanie, aby uniknąć zepsucia się żywności w
przypadku przerwy w zasilaniu.
electrolux 35
CO ZROBIĆ, GDY…
Podczas pracy urządzenia mogą wystąpić
pewne drobne, lecz irytujące zakłócenia, które nie wymagają wzywania technika z serwisu. W poniższej tabeli przedstawiono informacje na ich temat, aby uniknąć zbędnych
opłat za wizytę serwisową.
Ważne! Praca urządzenia wiąże się z
występowaniem pewnych dźwięków (praca
sprężarki i dźwięk pompowanego czynnika
Problem
Urządzenie głośno pracuje.
chłodniczego). Nie jest to usterka, lecz
normalna praca urządzenia.
Ważne! Urządzenie pracuje w sposób
nieciągły, więc zatrzymanie się sprężarki nie
oznacza braku napięcia. Dlatego też przed
dotknięciem elektrycznych części
urządzenia należy upewnić się, że jest ono
odłączone od zasilania.
Możliwa przyczyna
Urządzenie nie jest prawidłowo
ustawione.
Rozwiązanie
Należy sprawdzić, czy urządzenie
stoi stabilnie (wszystkie nóżki i kółka powinny stać na podłodze).
Patrz "Poziomowanie".
Elementy amortyzujące znajdują- Należy ponownie umieścić je na
ce się pomiędzy tylną ścianką
właściwym miejscu.
urządzenia, a rurkami zostały poluzowane.
Emitowany jest sygnał
akustyczny. Pulsuje ikona alarmu.
Temperatura w zamrażarce jest
zbyt wysoka.
Patrz "Alarm wysokiej temperatury".
jest wyświetlane na wyświetlaczu temperatury
Wystąpił błąd podczas mierzenia
temperatury.
Należy skontaktować się z przedstawicielem serwisu (układ chłodzący będzie utrzymywać żywność schłodzoną, ale regulacja
temperatury nie będzie możliwa).
Sprężarka pracuje bezustannie.
Ustawiono niewłaściwą tempera- Ustawić wyższą temperaturę.
turę.
Za dużo szronu i lodu.
Drzwi nie są prawidłowo zamknięte.
Patrz rozdział "Zamykanie drzwi".
Drzwi są otwierane zbyt często.
Nie pozostawiać drzwi otwartych
dłużej niż to konieczne.
Temperatura produktów jest
zbyt wysoka.
Poczekać, aż produkty ostygną
do temperatury pokojowej i dopiero wtedy włożyć je do urządzenia.
Temperatura w pomieszczeniu
jest zbyt wysoka.
Obniżyć temperaturę w pomieszczeniu.
Żywność nie została poprawnie
opakowana.
Należy dokładniej zapakować żywność.
Drzwi nie są prawidłowo zamknięte.
Patrz rozdział "Zamykanie drzwi".
Uszczelka drzwi jest zniekształcona lub zabrudzona.
Patrz rozdział "Zamykanie drzwi".
Temperatura w urządzeniu jest zbyt niska.
Ustawiono niewłaściwą tempera- Ustawić wyższą temperaturę.
turę.
Temperatura w urządzeniu jest zbyt wysoka.
Ustawiono niewłaściwą tempera- Ustawić niższą temperaturę.
turę.
36 electrolux
Problem
Temperatura w zamrażarce jest zbyt wysoka.
Urządzenie nie działa.
Duża ilość lodu pokrywa
górną część komory
wewnątrz urządzenia. .
Możliwa przyczyna
Rozwiązanie
Drzwi nie są prawidłowo zamknięte.
Patrz rozdział "Zamykanie drzwi".
Temperatura produktów jest
zbyt wysoka.
Poczekać, aż produkty ostygną
do temperatury pokojowej i dopiero wtedy włożyć je do urządzenia.
Produkty są umieszczone zbyt
blisko siebie.
Żywność należy przechowywać w
sposób umożliwiający cyrkulację
zimnego powietrza.
W urządzeniu umieszczono naraz dużą ilość żywności do zamrożenia.
Należy jednorazowo umieszczać
mniejsze ilości żywności do zamrożenia.
Urządzenie jest wyłączone.
Włączyć urządzenie.
Wtyczka przewodu zasilającego
nie została właściwie włożona
do gniazdka.
Włożyć wtyczkę prawidłowo do
gniazdka.
Brak zasilania urządzenia. Brak
napięcia w gniazdku.
Podłączyć inne urządzenie elektryczne do tego samego gniazdka. Sprawdzić bezpiecznik. Skontaktować się z wykwalifikowanym
elektrykiem.
Drzwi pozostały otwarte na zbyt
długo.
Zamknąć drzwi.
Na parowniku urządzenia jest
Patrz rozdział "Czyszczenie pazbyt dużo szronu i lodu. Drzwi po- rownika".
zostały otwarte zbyt długo.
Jeżeli podane rozwiązania nie pomagają, należy zadzwonić do najbliższego firmowego
punktu serwisowego.
Zamykanie drzwi
1. Wyczyścić uszczelki drzwi.
2. W razie konieczności wyregulować
drzwi. Patrz punkt "Instalacja".
3. W razie konieczności wymienić uszkodzone uszczelki drzwi. Skontaktować
się z autoryzowanym punktem serwisowym.
Czyszczenie parownika
1. Wyłączyć urządzenie.
2. Wyjąć wtyczkę z gniazdka.
3. Wyjąć całą żywność z zamrażarki i
umieścić ją w chłodnym miejscu.
4. Odstawić urządzenie daleko od ściany.
5. Drzwi pozostawić otwarte.
6. Po upływie około 20 minut rurka odpływowa z tyłu urządzenia zacznie wylewać wodę do pojemnika na skropliny.
7. Aby uniknąć przelewania wody z pojemnika, należy wybierać ją gąbką.
8. Proces odszraniania jest zakończony,
gdy woda przestanie ściekać. Może to
potrwać kilka godzin, jeżeli problem występował przez dłuższy czas.
9. Ustawić urządzenie na pierwotnym
miejscu.
electrolux 37
10. Wyczyścić i wysuszyć wnętrze urządzenia.
11. Włożyć wtyczkę do gniazdka.
12. Włączyć urządzenie.
DANE TECHNICZNE
Wymiary
Wysokość
1800 mm
Szerokość
600 mm
Głębokość
650 mm
Czas utrzymywania temperatury bez zasilania
Dane techniczne są widoczne na tabliczce
znamionowej znajdującej się z lewej strony
20 h
wewnątrz urządzenia oraz na etykiecie informującej o zużyciu energii.
Ostrzeżenie! Należy zapewnić
możliwość odłączenia urządzenia od
źródła zasilania; dlatego, po
zainstalowaniu urządzenia, musi być
łatwy dostęp do wtyczki.
10mm
Miejsce instalacji
Urządzenie należy zainstalować z dala od
źródeł ciepła, takich jak kaloryfery, bojlery,
bezpośrednie promienie słoneczne itd. Należy zapewnić swobodny przepływ powietrza
z tyłu urządzenia. W przypadku zamontowania urządzenia pod wiszącą szafką, dla zapewnienia jego optymalnej sprawności, odległość między górną powierzchnią urządzenia a szafką musi wynosić co najmniej 100
mm. Najlepiej jednak nie ustawiać urządzenia pod wiszącymi szafkami. Urządzenie
można dokładnie wypoziomować dzięki regulowanym nóżkom.
Jeśli urządzenie zostanie ustawione w kącie
pomieszczenia w taki sposób, że zawiasy
skierowane są do ściany, wówczas odległość między ścianą i urządzeniem musi wynosić co najmniej 10 mm, w celu umożliwienia otwarcia drzwi na tyle szeroko, aby dało
się wyjąć półki.
10mm
Przed instalacją urządzenia należy
dokładnie przeczytać "Informacje
dotyczące bezpieczeństwa" w celu
zapewnienia własnego bezpieczeństwa
i prawidłowego działania urządzenia.
100mm
INSTALACJA
Przyłącze elektryczne
Przed podłączeniem urządzenia do sieci
elektrycznej należy sprawdzić, czy napięcie
oraz częstotliwość podane na tabliczce znamionowej odpowiadają parametrom domowej instalacji zasilającej.
Urządzenie musi być uziemione. Wtyczka
przewodu zasilającego dołączonego do
urządzenia posiada styk uziemiający . Jeśli
gniazdko zasilania nie jest uziemione, urządzenie należy odrębnie uziemić zgodnie z aktualnymi przepisami, uzgadniając to z wykwalifikowanym elektrykiem.
Producent nie ponosi żadnej odpowiedzialności w przypadku nieprzestrzegania powyższych wskazówek dotyczących bezpieczeństwa.
Niniejsze urządzenie spełnia wymogi dyrektyw Unii Europejskiej.
38 electrolux
Tylne elementy dystansowe
Wewnątrz urządzenia znajdują się dwa
elementy dystansowe, które należy zamontować tak, jak przedstawiono na rysunku.
Należy poluzować śruby (po obu stronach
obudowy), umieścić pod nimi elementy dystansowe i dokręcić śruby.
d
d
• Odkręcić śrubę zaślepki zawiasu (a).
• Odkręcić i wyjąć górny zawias (b).
• Odkręcić śrubę i wyjąć ogranicznik drzwi
(c).
b
c
a
Zmiana kierunku otwierania drzwi
Przed rozpoczęciem prac należy wyjąć
wtyczkę z gniazda sieciowego. Aby zmienić
kierunek otwierania drzwi, należy wykonać
następujące czynności:
• Aby wykonać poniższe czynności, zalecamy skorzystanie z pomocy drugiej osoby,
która przytrzyma drzwi urządzenia.
• Otworzyć drzwi, gdy urządzenie stoi w pozycji pionowej. Odkręcić śruby i zdjąć górną plastikową listwę wykańczającą drzwi.
• Wyjąć plastikową zaślepkę z listwy i przymocować ją z drugiej strony (d).
• Położyć urządzenie na tylnej ściance.
• Zdjąć drzwi.
• Przy użyciu narzędzia wyjąć osłonę (e), odkręcić sworzeń dolnego zawiasu (f) i
umieścić go po przeciwnej stronie.
• Zamontować osłonę (e) po przeciwnej
stronie.
• Zamontować ponownie drzwi.
• Należy zwrócić uwagę na to, czy przód
drzwi jest ustawiony równolegle do górnej maskownicy urządzenia.
• Przymocować ogranicznik drzwi po przeciwnej stronie.
• Umieścić i przymocować górny zawias
(który znajduje się w torbie z instrukcją)
po przeciwnej stronie.
• Przykręcić śrubę nowej zaślepki zawiasu
(która znajduje się w torebce z instrukcją).
electrolux 39
• Przymocować uchwyt po przeciwnej stronie i zaślepić otwory zatyczkami załączonymi w torbie z instrukcją.
e
Ostrzeżenie! Ustawić i
wypoziomować urządzenie, odczekać
co najmniej cztery godziny, a następnie
podłączyć je do źródła zasilania.
2
1
5
f
4
3
• Podnieść urządzenie do pozycji pionowej.
• Otworzyć drzwi i przykręcić górną listwę
drzwi.
Jeżeli nie chcą Państwo sami dokonywać
tych czynności, należy zwrócić się o pomoc
do najbliższego autoryzowanego punktu serwisowego. Specjalista z autoryzowanego
punktu serwisowego zmieni kierunek otwierania drzwi na Państwa koszt.
Ostrzeżenie! Po zmianie kierunku
otwierania drzwi należy sprawdzić, czy
wszystkie śruby są odpowiednio
dokręcone i czy magnetyczna
uszczelka dokładnie przylega do
obudowy.
Jeśli temperatura otoczenia jest niska
(np. zimą), uszczelka może nie przylegać dokładnie. W tym przypadku, należy poczekać na naturalne dopasowanie
się uszczelki. Położyć urządzenie na tylnej ściance.
OCHRONA ŚRODOWISKA
Symbol
na produkcie lub na
opakowaniu oznacza, że tego produktu nie
wolno traktować tak, jak innych odpadów
domowych. Należy oddać go do
właściwego punktu skupu surowców
wtórnych zajmującego się złomowanym
sprzętem elektrycznym i elektronicznym.
Właściwa utylizacja i złomowanie pomaga w
eliminacji niekorzystnego wpływu
złomowanych produktów na środowisko
naturalne oraz zdrowie. Aby uzyskać
szczegółowe dane dotyczące możliwości
recyklingu niniejszego urządzenia, należy
skontaktować się z lokalnym urzędem
miasta, służbami oczyszczania miasta lub
sklepem, w którym produkt został
zakupiony.
40 electrolux
Electrolux. Thinking of you.
Saiba mais sobre a nossa filosofia em www.electrolux.com
ÍNDICE
Informações de segurança
Painel de controlo
Primeira utilização
Utilização diária
Sugestões e dicas úteis
40
42
44
44
45
Manutenção e limpeza
46
O que fazer se…
46
Dados técnicos
49
Instalação
49
Preocupações ambientais
51
Sujeito a alterações sem aviso prévio
INFORMAÇÕES DE SEGURANÇA
Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar
e usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo
as suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas que utilizam
o aparelho conheçam o seu funcionamento
e as características de segurança. Guarde
estas instruções e certifique-se de que elas
acompanham o aparelho em caso de transferência ou venda, para que todos os que
venham a usá-lo estejam devidamente informados quanto à sua utilização e segurança.
Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização, uma vez que o fabricante não é responsável pelos danos causados por omissão.
Segurança para crianças e pessoas
vulneráveis
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com
capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança.
As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.
• Mantenha todas as embalagens fora do
alcance das crianças. Existe o risco de asfixia.
• Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do aparelho possível) e retire a porta
para evitar que crianças a brincar sofram
choques eléctricos ou se fechem dentro
do aparelho.
• Se este aparelho, com vedantes de porta
magnéticos for substituir um aparelho
mais velho com fecho de mola (lingueta)
na porta ou tampa, certifique-se de que
o fecho de mola está desactivado antes
de eliminar o velho aparelho. Tal irá evitar
que se torne numa armadilha fatal para
uma criança.
Segurança geral
Cuidado Mantenha as aberturas de
ventilação sem obstruções.
• O aparelho tem como objectivo guardar
alimentos e/ou bebidas numa casa normal, como explicado neste manual de instruções.
• Não utilize um dispositivo mecânico ou
qualquer meio artificial para acelerar o processo de descongelação.
• Não utilize outros aparelhos eléctricos
(tais como máquinas de fazer gelados)
dentro dos aparelhos de refrigeração, a
não ser que sejam aprovados para este
fim pelo fabricante.
• Não danifique o circuito refrigerante.
• O refrigerante isobutano (R600a) está contido no circuito refrigerante do aparelho,
um gás natural com um alto nível de compatibilidade ambiental, que é, no entanto,
inflamável.
Durante o transporte e a instalação do
aparelho, certifique-se de nenhum dos
componentes do circuito refrigerante está danificado.
Se o circuito refrigerante se danificar:
– evite chamas livres e fontes de ignição
electrolux 41
– ventile totalmente a divisão onde o aparelho se encontra
• É perigoso alterar as especificações ou
efectuar qualquer tipo de alteração neste
produto. Quaisquer danos no cabo poderão provocar um curto-circuito, incêndio
e/ou choque eléctrico.
Advertência Qualquer componente
eléctrico (cabo de alimentação, ficha,
compressor) tem de ser substituído por
um técnico certificado ou um técnico
qualificado.
•
•
•
•
1. Não deve colocar extensões no cabo
de alimentação.
2. Certifique-se de que a ficha não está
esmagada ou danificada pela parte
traseira do aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incêndio.
3. Certifique-se de que consegue alcançar a ficha do aparelho.
4. Não puxe o cabo de alimentação.
5. Se a tomada da ficha de alimentação
estiver solta, não introduza a ficha de
alimentação. Existe um risco de choque eléctrico ou incêndio.
6. Não deve utilizar o aparelho sem a
tampa da lâmpada 16) iluminação interior.
Este aparelho é pesado. Tenha cuidado
quando o deslocar.
Não retire nem toque nos itens do compartimento do congelador se estiver com
as mãos molhadas, pois pode causar
abrasões na pele ou queimaduras de gelo.
Evite a exposição prolongada do aparelho à luz solar directa.
As lâmpadas 17) utilizadas neste aparelho
são lâmpadas para efeitos especiais, seleccionadas apenas para aparelhos domésticos. Não são adequadas para iluminar uma divisão.
Utilização diária
• Não coloque panelas quentes nas partes
de plástico do aparelho.
• Não guarde gases ou líquidos inflamáveis
no aparelho, porque podem explodir.
16) Se a tampa da lâmpada tiver
17) Se a lâmpada estiver prevista
18) Se o aparelho não criar gelo
• Não coloque alimentos directamente contra a saída de ar na ventilação traseira. 18)
• Depois de descongelados, os alimentos
não devem ser recongelados.
• Guarde alimentos congelados pré-embalados de acordo com as instruções do fabricante do alimento congelado.
• As recomendações de armazenamento
dos fabricantes do aparelho devem ser
estritamente cumpridas. Consulte as respectivas instruções.
• Não coloque bebidas gaseificadas dentro
do congelador, uma vez que cria pressão
no recipiente, podendo fazer com que expluda, provocando danos no aparelho.
• Os gelados de gelo podem provocar queimaduras de gelos se forem consumidos
imediatamente depois de retirados do
aparelho.
Limpeza e manutenção
• Antes da manutenção, desligue o aparelho e retire a ficha da tomada.
• Não limpe o aparelho com objectos de
metal.
• Não utilize objectos afiados para remover
o gelo do aparelho. Utilize um raspador
de plástico.
• Nunca utilize um secador de cabelo ou
outro aparelho de aquecimento para acelerar a descongelação. O calor excessivo
pode danificar o interior de plástico e a humidade pode entrar no sistema eléctrico
tornando-o activo.
Instalação
Importante Para efectuar a ligação
eléctrica, siga atentamente as instruções
fornecidas nos parágrafos específicos.
• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver danificado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso, guarde a embalagem.
• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para
permitir que o óleo regresse ao compressor.
• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário po-
42 electrolux
•
•
•
•
autorizado, o qual deverá utilizar apenas
peças sobressalentes originais.
de provocar sobreaquecimento. Para garantir uma ventilação suficiente, siga as
instruções relevantes para a instalação.
Sempre que possível, a traseira do aparelho deve ficar virada para uma parede para evitar toques nas partes quentes (compressor, condensador) e possíveis queimaduras.
Não coloque o aparelho perto de radiadores ou fogões.
Certifique-se de que a ficha de alimentação fica acessível após a instalação do
aparelho.
Ligue apenas a uma fonte de água potável. 19)
Protecção ambiental
Este aparelho não contém gases que
possam danificar a camada de ozono,
tanto no circuito refrigerante como nos
materiais de isolamento. O aparelho
não deverá ser eliminado juntamente
com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o
aparelho deverá ser eliminado de acordo com as normas aplicáveis que pode
obter junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira, perto do permutador de calor. Os materiais utilizado neste aparelho marcados
pelo símbolo
são recicláveis.
Assistência
• Quaisquer trabalhos eléctricos necessários para a manutenção do aparelho devem ser efectuados por um electricista
qualificado ou pessoa competente.
• A manutenção deste produto deve ser
efectuada por um Centro de Assistência
PAINEL DE CONTROLO
A B
C
D E
A - Botão LIGAR/DESLIGAR o aparelho
D - Botão de função
B - Botão de regulação da temperatura
E - Botão de confirmação
C - Indicador da temperatura e da função
Visor
O Modo Ecológico está activado.
Alarme da temperatura
A função Action Freeze está activada.
A função Arrefecimento de Bebidas
está activada.
Sinal de Temperatura Negativa
O Bloqueio de Segurança para Crianças está activado.
19) Se estiver prevista uma ligação hídrica
electrolux 43
Temperatura
Ligar
Ligue a ficha do aparelho correctamente à
tomada de alimentação. Se o visor não estiver iluminado, prima o botão (A) para ligar o
aparelho.
Para o armazenamento ideal de alimentos,
seleccione o Modo Ecológico e regule a temperatura do congelador para os -18 °C.
• Aguarde cerca de 24 h antes de colocar
alimentos no compartimento do congelador.
• Para seleccionar uma temperatura diferente, consulte "Regulação da temperatura".
Desligar
O aparelho é desligado premindo o botão
(A) até a contagem decrescente de -3 -2 -1
estar concluída.
Regulação da temperatura
A temperatura pode ser alterada ao premir
o botão (B).
A definição actual da temperatura pisca e
ao premir o botão (B) novamente é possível
alterar a temperatura definida em intervalos
de um grau.
A temperatura predefinida configurada é
apresentada após alguns segundos.
Menu de funções
Ao activar a tecla (D), o menu de funções é
activado. Cada função pode ser confirmada, premindo o botão (E). Se não existir confirmação após alguns segundos, o visor
abandonará o menu e regressará ao estado
normal. São indicadas as seguintes funções:
Função Modo Ecológico
Função Action Freeze
Função Arrefecimento de Bebidas
Função Bloqueio de Segurança para
Crianças
Função Modo Ecológico
A função Modo Ecológico é activada, premindo a tecla D (várias vezes, se necessá(ou
rio) até o respectivo ícone aparecer
definir a temperatura para -18 °C).
Confirme a opção, premindo a tecla E no espaço de alguns segundos. Ouvirá o sinal
acústico e o ícone permanece aceso.
Neste estado, as temperaturas escolhidas
são definidas automaticamente (- 18 °C),
nas melhores condições para armazenar alimentos.
É possível desactivar a função a qualquer altura, alterando a temperatura seleccionada
no compartimento.
Função Action Freeze
Para congelar alimentos frescos, prima repetidamente o botão (D) para aceder à função Action Freeze.
Confirme a selecção premindo o botão (E),
irá ouvir o alarme sonoro e o visor irá apresentar linhas rotativas.
Para atingir a capacidade máxima de congelação, permita um período de pré-arrefecimento de 24 horas antes de colocar os alimentos frescos no compartimento FAST
FREEZE.
O processo de congelação demora 24 horas. Durante este período, não coloque outros alimentos no congelador.
Esta função pára automaticamente após 52
horas.
É possível desactivar a função a qualquer altura premindo o botão (D) até que o ícone
correspondente fique intermitente e, em seguida, o botão (E).
Função Arrefecimento de Bebidas
A função Arrefecimento de Bebidas deve
ser utilizada como um aviso de segurança
quando colocar garrafas no congelador. É
activada premindo a tecla (D) (várias vezes
se necessário) até o respectivo ícone aparecer
.
Tem de confirmar a opção premindo a tecla
(E) no espaço de alguns segundos. Ouvirá
o sinal acústico e o ícone permanece aceso.
Neste estado, activa um temporizador com
um valor predefinido de 30 min. e pode mudar de 1 para 90 min., premindo a tecla (B)
selecciona os minutos necessários.
No final do tempo seleccionado, são apresentadas as seguintes indicações:
• no indicador
o símbolo pisca
• o ícone
pisca
44 electrolux
• ouve-se um sinal acústico até premir a tecla (E)
Nesta altura, retire as bebidas do interior do
congelador.
É possível desactivar a função a qualquer altura, premindo a tecla (D) até o respectivo
ícone piscar e, de seguida, a tecla (E).
Função de bloqueio de segurança para
crianças
A função de bloqueio de segurança para crianças é activada premindo a tecla (D) (várias vezes, se necessário) até que o respectivo ícone apareça
.
Tem de confirmar a opção premindo a tecla
(E) no espaço de segundos. Ouvirá o sinal
acústico e os ícones permanecem acesos.
Neste estado, qualquer operação através
das teclas não causará qualquer alteração,
desde que esta função não seja activada.
É possível desactivar a função a qualquer altura premindo a tecla (D) até que o ícone
correspondente fique intermitente e, de seguida, a tecla (E).
Alarme da temperatura
Um aumento na temperatura no congelador (por exemplo, devido a uma falha de alimentação ou a porta aberta) é indicado por:
• intermitência da temperatura
• ícone intermitente
• alarme sonoro acústico
Quando são restabelecidas as condições
normais:
• o alarme sonoro acústico pára
• o valor da temperatura continua intermitente
• o ícone do Alarme continua intermitente
Quando prime o botão (E) para desactivar o
alarme, a temperatura mais elevada atingida no compartimento é apresentada no indicador
durante alguns segundos.
De seguida, regressa ao funcionamento normal, mostrando a temperatura do compartimento seleccionado.
Durante a fase de alarme, o sinal acústico
pode ser desligado premindo o botão (E).
PRIMEIRA UTILIZAÇÃO
Limpeza do interior
Antes de utilizar o aparelho pela primeira
vez, limpe o interior e todos os acessórios
internos com água morna e sabão neutro
de modo a remover o cheiro típico de um
produto novo, de seguida seque minuciosamente.
Importante Não utilize detergentes ou pós
abrasivos, pois estes danificam o acabamento.
UTILIZAÇÃO DIÁRIA
Utilização do compartimento do
congelador
O símbolo
significa que o congelador é adequado para congelar alimentos frescos e para um armazenamento a longo prazo. A temperatura pode ser regulada
entre os -15 °C e os -24 °C. Sugerimos a
regulação da temperatura para os -18 °C,
que é ideal para o consumo de energia e armazenamento de alimentos congelados.
Importante As diferenças entre a
temperatura regulada e a temperatura real
são normais.
Especialmente quando:
• tiver sido seleccionada recentemente
uma nova definição
• a porta tiver sido deixada aberta durante
um longo período
• tiverem sido colocados alimentos quentes no compartimento.
As diferenças até 5 °C no interior do compartimento são normais.
Durante o funcionamento, o indicador de
temperatura apresenta o valor regulado.
Armazenamento de alimentos
congelados
Quando ligar pela primeira vez ou após um
período sem utilização, antes de colocar os
produtos no compartimento, deixe o aparelho em funcionamento durante, no mínimo,
24 horas na definição Action Freeze.
Se forem armazenadas grandes quantidades de alimentos, retire todas as prateleiras
electrolux 45
e cestos do aparelho e coloque os alimentos nas prateleiras de refrigeração para obter o melhor desempenho.
Advertência Certifique-se de que os
alimentos não ultrapassam o limite de
carga indicado na parte lateral da
secção superior (onde aplicável)
Importante Em caso de descongelação
acidental, por exemplo, devido a falta de
electricidade, se a alimentação estiver
desligada durante mais tempo do que
aquele indicado na tabela de características
técnicas em "tempo de reinício", os
alimentos descongelados têm de ser
consumidos rapidamente ou cozinhados
imediatamente e depois novamente
congelados (depois de arrefecerem).
Descongelação
Os alimentos congelados, antes de serem
utilizados, podem ser descongelados no
compartimento do frigorífico ou à temperatura ambiente, dependendo do tempo disponível para esta operação.
Os pedaços pequenos podem mesmo ser
cozinhados ainda congelados, directamente do congelador: neste caso, a confecção
irá demorar mais.
Acumuladores de frio
O congelador possui, pelo menos, um acumulador de frio que aumenta o tempo de armazenamento em caso de falha de energia.
SUGESTÕES E DICAS ÚTEIS
Conselhos para a congelação
Para o ajudar a tirar partido do processo de
congelação, eis alguns conselhos importantes:
• a quantidade máxima de alimentos que
pode ser congelada em 24h. está mostrada na placa de dados;
• O processo de congelamento demora 24
horas. Não devem ser adicionados mais
alimentos para congelação durante este
período;
• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;
• Prepare os alimentos em pequenas quantidades para permitir que sejam rápida e
completamente congeladas e para tornar
possível subsequentemente descongelar
apenas a quantidade necessária;
• embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que as
embalagens são herméticas;
• Não permita que os alimentos frescos e
descongelados entrem em contacto com
os alimentos já congelados, evitando assim o aumento de temperatura dos alimentos congelados;
• os alimentos sem gordura são melhores
para armazenar que os alimentos com
gordura; o sal reduz o tempo de armazenamento dos alimentos;
• a água congela. Se for consumida imediatamente após a remoção do compartimento do congelador, poderá causar
queimaduras de gelo na pele;
• é aconselhável que anote a data de congelação em cada embalagem individual
para permitir que saiba o tempo de armazenamento.
Conselhos para o armazenamento de
alimentos congelados
Para obter o melhor desempenho deste aparelho, deve:
• certificar-se de que os alimentos congelados comercialmente foram armazenados
adequadamente pelo vendedor;
• ter a certeza que os alimentos congelados são transferidos do supermercado
para o congelador no tempo mais curto
possível;
• não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.
• Uma vez descongelados, os alimentos degradam rapidamente e não podem tornar
a ser congelados.
• Não exceda o período de armazenamento indicado pelo fabricante de alimentos.
46 electrolux
MANUTENÇÃO E LIMPEZA
Cuidado Retire a ficha da tomada
antes de efectuar qualquer operação
de manutenção.
Este aparelho contém hidrocarbonetos
na sua unidade de arrefecimento; a manutenção e a recarga devem, por isso,
ser efectuadas exclusivamente por técnicos autorizados.
Limpeza periódica
O equipamento tem de ser limpo regularmente:
• limpe o interior e os acessórios com
água morna e sabão neutro.
• verifique regularmente os vedantes de
porta e limpe-os para se certificar de que
estão limpos e sem resíduos.
• lave e seque minuciosamente.
Importante Não puxe, desloque nem
danifique quaisquer tubos e/ou cabos
dentro do armário.
Nunca utilize detergentes, pós abrasivos,
produtos de limpeza muito perfumados ou
cera de polir para limpar o interior, pois isto
irá danificar a superfície e deixar um odor forte.
Limpe o condensador (grelha preta) e o compressor no fundo do aparelho com uma escova ou um aspirador. Esta operação irá melhorar o desempenho do aparelho e poupar
o consumo de electricidade.
Importante Tenha cuidado para não
danificar o sistema de arrefecimento.
atacar/danificar os plásticos usados neste
aparelho. Por esta razão é aconselhável
que a estrutura exterior deste aparelho seja
limpa apenas com água morna com um pouco de solução de limpeza adicionada.
Após a limpeza, volte a ligar o equipamento
à tomada de alimentação.
Descongelar o congelador
O compartimento do congelador deste modelo, por sua vez, é do tipo "no frost". Isto
significa que não há qualquer formação de
gelo durante o seu funcionamento, quer
nas paredes interiores, quer nos alimentos.
A ausência de gelo deve-se à circulação
contínua de ar frio no interior do compartimento, accionado por um ventilador controlado automaticamente.
Períodos de inactividade
Quando o aparelho não é utilizado por longos períodos, observe as seguintes precauções:
• desligue o aparelho da tomada da
electricidade
• retire todos os alimentos
• descongelação 20)e limpe o aparelho e todos os acessórios
• deixe a(s) porta(s) aberta(s) para evitar
cheiros desagradáveis.
Se o armário for mantido ligado, peça a alguém para o verificar esporadicamente, para evitar que os alimentos no interior se estraguem em caso de falha eléctrica.
Muitos agentes de limpeza de superfícies
de cozinhas contêm químicos que podem
O QUE FAZER SE…
Durante o funcionamento do aparelho podem ocorrer algumas pequenas falhas que
não necessitam de intervenção técnica. Na
tabela seguinte são dadas informações sobre estas para evitar custos de assistência
desnecessários.
Importante O funcionamento do aparelho
é acompanhado de alguns sons (som do
compressor e de circulação). Isto é um
20) Se previsto.
funcionamento normal e não representa
qualquer falha.
Importante O aparelho funciona de forma
descontinuada, assim, a paragem do
compressor não significa que esteja sem
corrente. É por este motivo que não pode
tocar nas partes eléctricas do aparelho
antes de desligar da corrente.
electrolux 47
Problema
O aparelho faz barulho.
Possível causa
Solução
O aparelho não está apoiado cor- Verifique se o aparelho está estárectamente.
vel (os quatro pés e rodas devem
estar no chão). Consulte a secção
"Nivelamento".
Os espaçadores de amortecimento posicionados entre a traseira do armário e os tubos ficam soltos.
Coloque-os novamente no sítio.
É emitido o aviso acústico. O ícone de alarme está intermitente.
A temperatura no congelador es- Consulte "Alarme de temperatura
tá demasiado alta.
elevada".
é apresentado no visor
da temperatura
Ocorreu um erro ao medir a tem- Contacte o serviço de assistência
peratura.
(o sistema de arrefecimento continuará a manter os alimentos frios,
mas não é possível regular a temperatura).
O compressor funciona
continuamente.
O regulador da temperatura pode estar mal definido.
Defina uma temperatura mais elevada.
A porta não está fechada correc- Consulte "Fechar a porta".
tamente.
Existe demasiado gelo.
A porta foi aberta muitas vezes.
Não mantenha a porta aberta
mais tempo do que o necessário.
A temperatura do produto está
muito alta.
Deixe que a temperatura do produto diminua até à temperatura
ambiente antes de o guardar.
A temperatura ambiente está
muito alta.
Diminua a temperatura ambiente.
Os alimentos não estão embalados correctamente.
Embale os alimentos correctamente.
A porta não está fechada correc- Consulte "Fechar a porta".
tamente.
A junta da porta está deformada
ou suja.
Consulte "Fechar a porta".
A temperatura no aparelho está demasiado baixa.
O regulador da temperatura pode estar mal definido.
Defina uma temperatura mais elevada.
A temperatura no aparelho está demasiado alta.
O regulador da temperatura pode estar mal definido.
Defina uma temperatura mais baixa.
A porta não está fechada correc- Consulte "Fechar a porta".
tamente.
A temperatura no congelador está demasiado alta.
A temperatura do produto está
muito alta.
Deixe que a temperatura do produto diminua até à temperatura
ambiente antes de o guardar.
Os produtos estão demasiado
perto uns dos outros.
Armazene os produtos de forma
a haver circulação de ar frio.
Foram colocadas grandes quantidades de alimentos para serem
congelados ao mesmo tempo.
Introduza quantidades mais pequenas de alimentos a congelar
em simultâneo.
48 electrolux
Problema
O aparelho não funciona.
Possível causa
Solução
O aparelho está desligado.
Ligue o aparelho.
A ficha não está correctamente
inserida na tomada.
Ligue a ficha do aparelho correctamente à tomada de alimentação.
O aparelho não tem alimentação. Não existe tensão na tomada.
Ligue um aparelho eléctrico diferente à tomada. Verificar o fusível.
Contacte um electricista qualificado.
A porta foi deixada aberta dema- Feche a porta.
siado tempo.
Uma grande quantidade
de gelo cobre o compartimento superior no interior do aparelho. .
Existe demasiado gelo no evaporador do aparelho, a porta esteve aberta durante muito tempo.
Consulte "Limpeza do evaporador".
Se estes conselhos não resultarem, contacte o serviço de assistência da marca mais perto de si.
Fechar a porta
1. Limpe as juntas da porta.
2. Se necessário, ajuste a porta. Consulte
"Instalação".
3. Se necessário, substitua as juntas de
porta defeituosas. Contacte o Centro de
Assistência.
Limpeza do evaporador
1. Desligue o aparelho.
2. Desligue a ficha da tomada eléctrica.
3. Retire todos os alimentos do congelador e coloque-os num local fresco.
4. Afaste o aparelho da parede.
5. Deixe a porta aberta.
6. Após aproximadamente 20 minutos, a
mangueira de drenagem na parte traseira do armário começa a descarregar
água para o tabuleiro de recolha.
7. Para evitar derrames de água do tabuleiro de recolha, seque com uma esponja.
8. O processo de descongelação termina
quando a água pára de pingar. Pode demorar várias horas, se o problema tiver
ocorrido muito tempo antes.
9. Desloque o aparelho para a posição original.
10. Limpe e seque o interior do aparelho.
11. Ligue a ficha do aparelho à tomada de
alimentação.
12. Ligue o aparelho.
electrolux 49
DADOS TÉCNICOS
Dimensões
Altura
1800 mm
Largura
600 mm
Profundidade
650 mm
Tempo de arranque
20 h
As informações técnicas encontram-se na
placa de dados no lado esquerdo interno
do aparelho e na etiqueta de energia.
Advertência Tem de ser possível
desligar o aparelho da fonte de
corrente; Assim, a ficha tem de estar
facilmente acessível após a instalação.
10mm
Local
O aparelho deve ser instalado afastado de
fontes de calor, como sejam radiadores, termoacumuladores, luz solar directa, etc. Certifique-se de que o ar pode circular livremente na traseira do aparelho. Para garantir o
melhor desempenho, se o aparelho estiver
sob um armário de parede suspenso, a distância mínima entre o topo do armário e o
armário de parede deverá ser de, no mínimo, 100 mm. No entanto, o aparelho não
deve ser colocado sob armários suspensos. O nivelamento preciso é garantido por
um ou mais pés ajustáveis na base do aparelho.
Se o aparelho for colocado num canto e
em que o lado com dobradiças fique virado
para a parede, a distância entre a parede e
o armário tem de ser, no mínimo, de 10
mm para permitir que a porta abra o suficiente para poder retirar as prateleiras.
10mm
Leia as "Informações de segurança"
cuidadosamente para a sua segurança
e funcionamento correcto do aparelho
antes de o instalar.
100mm
INSTALAÇÃO
Ligação eléctrica
Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados correspondem à fonte de alimentação
doméstica.
O aparelho deve ter uma ligação à terra. A
ficha do cabo de alimentação é fornecida
com um contacto para este objectivo. Se a
tomada da fonte de alimentação doméstica
não estiver ligada à terra, ligue o aparelho a
uma ligação à terra separada, em conformidade com as normas actuais, consultando
um electricista qualificado.
O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.
Este aparelho cumpre com as directivas.
E.E.C.
50 electrolux
Separadores traseiros
No interior do aparelho, existem dois separadores que devem ser instalados
conforme ilustrado.
Desaperte os parafusos, introduza o separador debaixo da cabeça do parafuso e volte a apertar os parafusos.
d
d
• Retire o parafuso da tampa da dobradiça
(a).
• Desaperte a dobradiça superior e retire-a
(b).
• Desaperte o parafuso e retire o batente
da porta (c).
b
c
a
Reversibilidade da porta
Antes de executar qualquer operação retire
a ficha da tomada. Para alterar o sentido de
abertura, faça o seguinte:
• Recomendamos que execute as seguintes operações com outra pessoa, que irá
segurar as portas do aparelho durante as
operações.
• Abra a porta com o aparelho na vertical.
Desaperte os parafusos e remova o friso
de plástico superior da porta.
• Retire a pequena cobertura de plástico
do rebordo de plástico da porta e volte a
colocar no lado oposto (d).
• Deite o aparelho sobre a traseira.
• Retire a porta.
• Retire a tampa (e) com uma ferramenta,
desaperte o pino da dobradiça inferior (f)
e volte a apertá-lo no lado oposto.
• Volte a inserir a cobertura (e) no lado oposto.
• Volte a inserir a porta.
• Certifique-se de que a placa frontal das
portas está paralela à placa frontal do tampo.
• Fixe o batente da porta no lado oposto.
• Posicione e fixe a dobradiça superior (fornecida no saco do manual de instruções)
no lado oposto.
• Fixe o parafuso da nova tampa da dobradiça (fornecido no saco do manual de instruções).
electrolux 51
• Fixe a pega no lado oposto, insira as tampas de plástico (fornecidas no saco do
manual de instruções) nos orifícios abertos.
e
Advertência Volte a colocar o
aparelho no sítio e nivele-o, aguarde
pelo menos quatro horas e ligue-o à
tomada.
2
1
5
f
4
3
• Coloque o aparelho na vertical.
• Abra a porta e volte a colocar o friso de
plástico da porta com os parafusos.
Caso não queira executar as operações acima mencionadas, contacte o Centro de
Apoio ao Cliente mais perto. Os custos da
execução da reversibilidade das portas pelo técnico do Centro de Apoio ao Cliente serão suportados por si.
Advertência Depois de inverter a
direcção de abertura das portas,
verifique se todos os parafusos estão
correctamente apertados e que o
fecho magnético prende ao armário.
Se a temperatura ambiente for fria (por
ex. no Inverno), pode acontecer que a
junta não adira perfeitamente ao aparelho. Nesse caso, aguarde o encaixe natural do vedante. Deite o aparelho sobre a traseira.
PREOCUPAÇÕES AMBIENTAIS
O símbolo
no produto ou na
embalagem indica que este produto não
pode ser tratado como lixo doméstico. Em
vez disso, deve ser entregue ao centro de
recolha selectiva para a reciclagem de
equipamento eléctrico e electrónico. Ao
garantir uma eliminação adequada deste
produto, irá ajudar a evitar eventuais
consequências negativas para o meio
ambiente e para a saúde pública, que, de
outra forma, poderiam ser provocadas por
um tratamento incorrecto do produto. Para
obter informações mais pormenorizadas
sobre a reciclagem deste produto, contacte
os serviços municipalizados locais, o centro
de recolha selectiva da sua área de
residência ou o estabelecimento onde
adquiriu o produto.
www.electrolux.com/shop
222343688-A-272010
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
