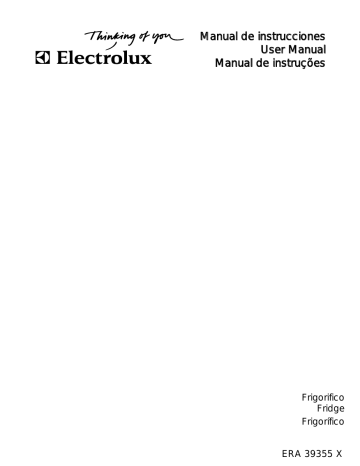

Manual de instrucciones
User Manual
Manual de instruções
Frigorifico
Fridge
Frigorífico
ERA 39355 X
2 electrolux
Bienvenido al mundo Electrolux
Gracias por elegir un producto Electrolux de primera clase, el cual esperamos le
proporcione una gran satisfacción en el futuro. Electrolux ambiciona ofrecerle una
amplia variedad de productos de calidad que haga su vida más cómoda. Usted
encontrará algunos ejemplos en la portada de este manual. Por favor, tómese
unos minutos para estudiar este manual de modo que pueda aprovecharse de los
beneficios de su nueva máquina. Nosotros prometemos proporcionarle una
experiencia superior como usuario y mucha tranquilidad. ¡Buena suerte!
electrolux 3
En este manual se utilizan los símbolos siguientes
Información importante para su seguridad personal y para evitar daños al
electrodoméstico
Información general y consejos
Información medioambiental
El símbolo
en el producto o en su embalaje indica que este producto no se
puede tratar como desperdicios normales del hogar. Este producto se debe
entregar al punto de recolección de equipos eléctricos y electrónicos para
reciclaje. Al asegurarse de que este producto se deseche correctamente, usted
ayudará a evitar posibles consecuencias negativas para el ambiente y la salud
pública, lo cual podría ocurrir si este producto no se manipula de forma adecuada.
Para obtener información más detallada sobre el reciclaje de este producto,
póngase en contacto con la administración de su ciudad, con su servicio de
desechos del hogar o con la tienda donde compró el producto.
4 electrolux
INDICE
Advertencias y consejos importants 5
Uso
8
Limpieza de las partes internas
8
El panel de control
8
Display
9
Funcionamiento
9
Desconexión
9
de la temperatura
10
Menú de Funciones
10
Uso del compartimento frigorífico 11
Refrigeración de alimentos y bebidas 12
Como utilizar el dispensador de agua con
cartucho de filtro BRITA MAXTRA
13
Circulatión de aire
18
Rejillas movibles
19
Compartimiento para botellas
19
Ubicación estantes de la
contrapuerta
19
Consejos
Consejos para refrigeración
Manutención
Limpieza periódica
Temporadas largas de inactividad
Lámpara de iluminación
Desescarche
Datos técnicos
Como actuar si el aparato no
funciona
Instalación
Colocación
Conexión eléctrica
Distanciadores posteriores
Reversibilidad de la puerta
20
20
20
20
21
21
21
22
22
23
23
23
24
25
electrolux 5
ADVERTENCIAS Y
CONSEJOS
IMPORTANTS
Es muy importante conservar este
libro de instrucciones junto al aparato
por si fuera necesario consultarlo. Si el
aparato se vendiese o transfiriese a
otra persona, acuérdese de entregarlo
junto con él para que el nuevo
propietario conozca el funcionamiento
de la máquina y sus advertencias.
En caso de que este aparato, dotado
de cierre magnético, sustituya uno
con cierre automático, aconsejamos
que la cerradura de este último quede
inservible, antes de deshacerse de él.
Así se evitará que los niños, jugando,
puedan quedarse encerrados dentro,
con grave peligro de sus vidas.
Estas advertencias han sido
redactadas para su seguridad y para
la seguridad de los demás. Le
rogamos, por lo tanto, leerlas
atentamente antes de instalar y utilizar
el aparato.
Seguridad
• Este aparato no está pensado para
ser utilizado por personas
(incluidos los niños) con
capacidades físicas, sensoriales o
mentales reducidas, o que no
tengan experiencia y conocimiento,
a menos que una persona
responsable de su seguridad les
supervise o les ofrezca instrucción
en el uso del aparato.
Los niños deben ser supervisados
para asegurarse de que no
jueguen con el aparato.
• Es peligroso modificar o intentar
modificar las características de
este aparato.
• Quitar siempre el enchufe de la toma
de corriente antes de efectuar
cualquier operación de limpieza o
manutención (como la substitución
de la bombilla en aquellos aparatos
que la tienen).
• No consumir nunca los cubitos de
hielo recién sacados del
congelador ya que podrían
provocar quemaduras.
• Estos aparatos son pesados. Tener
cuidado en los desplazamientos.
• Este aparato no contiene en el
circuito refrigerante y en el
aislamiento, gases refrigerantes
nocivos pare el ozono. El aparato
no debe ser eliminado junto con
los deshechos urbanos y
chatarras. Se debe evitar el daño
del circinto refrigerante, sobre todo
en la parse posterior cerca del
intercambiador. Las informaciones
sobre los centros de recepción son
suministradas por las autoridades
municipales
• Prestar la máxima atención durante
las operaciones de desplazamiento
pare no dañar las parses del
circuito refrigerante a fin de evitar
las posibles salidas de liquido.
• El aparato no debe ser colocado
cerca de termosifones o cocinas a
gas.
• Evitar la exposición prolongada del
aparato a los rayos solares
• La parse posterior del aparato debe
6 electrolux
recibir una circulación de aire
suficiente y se debe evitar cualquier
daño al circuito refrigerante.
• Solamente pare los congeladores
(excluidos los empotrados): su
mejor ubicación es el sótano.
• No introducir aparatos eléctricos
en el interior del equipo (por
ejemplo: fabricadora de helados).
Asistencia
• Cualquier modificación que
eventualmente fuese necesaria a la
instalación eléctrica doméstica
para poder instalar el aparato tiene
que ser realizada sólo por personal
competente.
• Para eventuales intervenciones
dirigirse a un Centro de Asistencia
Técnica autorizado y exigir las
piezas de repuesto originales.
• En caso de necesitar reparaciones
no intentar hacerlas personalmente.
Las reparaciones efectuadas por
personas no competentes pueden
provocar daños. Ponerse en
contacto con el Centro de
Asistencia más cercano y emplear
sólo repuestos originales.
Uso
• Los frigoríficos y/o congeladores
domésticos están destinados sólo
a la conservación y/o congelación
de alimentos.
• Las mejores prestaciones se
obtienen con temperaturas
ambiente comprendidas entre
+16°C y +43°C (Clase T); +16°C y
+38°C (Clase ST); +16°C y +32°C
(Clase N); +10°C y +32°C (Clase
SN); la clase de pertenencia está
indicada en la placa matrícula
situada en la cámara al lado del
cajón verduras.
Atención: en caso de temperaturas
ambiente diferentes de las
indicadas para la clase climática a
la cual pertenece este producto, es
preciso observar las indicaciones
siguientes: cuando la temperatura
ambiente desciende por debajo del
valor mínimo puede suceder que la
temperatura de conservación en el
vano congelador no esté
garantizada; por lo tanto, se
aconseja que se consuman a lo
más pronto los alimentos
presentes en su interior.
• Los productos que hayan sido
descongelados no se tienen que
volver a congelar.
• Seguir atentamente las
indicaciones del fabricante para la
conservación y/o congelación de
los alimentos.
• En todos los aparatos de
refrigeración y congelación existen
superficies que se cubren con
escarcha. Según el modelo, la
escarcha puede ser eliminada
automáticamente (desescarche
automático) o manualmente. No
intentar nunca quitar la escarcha con
un objeto puntiagudo ya que se
podría dañar irremediablemente el
evaporador. Utilizar para ello sólo el
rascador de plástico que se
suministra con el aparato. Por el
electrolux 7
mismo motivo no despegar nunca las
cubetas del hielo con un cuchillo o
cualquier otro objeto puntiagudo.
• No colocar en el compartimiento
de la baja temperatura (congelador
o conservador) bebidas gaseosas
que podrían explotar.
Instalación
• El aparato se calienta
considerablemente en la proximidad
del condensador y del compresor,
por lo tanto hay que verificar que el
aire pueda circular libremente
alrededor del mismo. Una ventilación
insuficiente puede causar un mal
funcionamiento y daños al aparato.
Seguir cuidadosamente las
instrucciones que se dan para la
instalación.
• Una vez instalado el aparato
verificar que no esté apoyado
sobre el cable de alimentación.
Importante: en caso de que el
cable de alimentación se dañe,
deberá ser sustituido con un cable
especial. Ambos cables pueden
ser solicitados al fabricante o al
Servicio de asistencia.
• Si el aparato es transportado en
forma horizontal es posible que el
aceite contenido en el compresor
pase al circuito refrigerante.
Esperar por lo menos dos horas
antes de poner en marcha el
aparato para dar tiempo a que el
aceite regrese al compresor.
Protección del
ambiente
Este aparato no contiene en el circuito
refrige-rrante y en el aislamiento, gases
refrigerantes nocivos para el ozono. El
aparato no debe ser eliminado junto
con los deshechos urbanos y
chatarras. Se debe evitar el dano del
circinto refrigerante, sobre todo en la
parte posterior cerca del
intercambiador. Las informaciones
sobre los centros de recepciõn son
suministradas por las autoridades
municipales; Los materiales usados en
este aparato marcados con el simbolo
son reciclables.
8 electrolux
USO
Limpieza de las partes
internas
No emplear detergentes o
polvos abrasivos que podrían dañar las
superficies.
Antes del empleo limpiar todas las
partes internas con agua tibia y jabón
neutro, a fin de eliminar el
característico olor de nuevo y secarlas
luego cuidadosamente.
El panel de control
A B
A - Tecla de encendido / apagado del
aparato
B - Tecla de regulación de la
temperatura
C
D E
C - Display de visualización de las
temperaturas y funciones
D - Tecla de activación de las
funciones
E - Tecla de confirmación
electrolux 9
Display
Indicador de temperatura positiva
Indicador de la temperatura
Si está encendido, indica que
está activa la función Child Lock
Funcionamiento
Después de pulse la toma de
corriente, si el display no se ilumina de
conexión la tecla (A), encendido del
aparato.
Para la correcta conservación de los
alimentos, es recomendable definir la
función Eco Mode y las siguientes
temperaturas:
+5°C en el frigorífico
• Para modificar la temperatura,
consulte la sección "Regulación de
la temperatura".
Si está encendido, indica que está
activa la función Shopping
Si está encendido, indica que está
activa la función Eco Mode
Importante
Si la puerta permanece abierta durante
mas de 7 minutos la luz interior será
desconectada automáticamente la luz
se reactivará al volver a cerrar y abrir la
puerta.
Desconexión
La desconexión se realiza pulsando la
tecla (A) durante más de 1 segundo.
Después de esto, se indicará una cuenta
atrás de la temperatura de -3 -2 -1.
10 electrolux
Regulación de la
Temperatura
Apretando el botón (B), en el indicador
parpadea la temperatura programada.
Confirme la temperatura elegida
pulsando el botón E (se oye un sonido)
o esperando unos segundos (no se
oye el sonido).
El indicador indica de nuevo la
temperatura actual dentro del
compartimiento.
La temperatura programada es
alcanzada dentro de 24 h.
Después de periodos largos sin usar el
aparato no será necesario regular de
nuevo la temperatura, ya que esta
permanece almacenada en memoria.
¡Atención!
Durante el periodo de estabilización,
después de la primera puesta en
marcha, la temperatura mostrada
puede no corresponderse con la
temperatura programada.
Durante este periodo es posible que
la temperatura mostrada sea differente
a la temperatura programada.
Menú de Funciones
Pulsando la tecla D se activa el menú
de funciones. La activación de cada
función puede confirmarse pulsando la
tecla. Si después de unos segundo no
se confirma ninguna función el display
saldrá del menú de funciones y
regresará su estado normal.
En el display se indican las siguientes
funciones:
Función Child Lock
Función Shopping
Función Eco Mode
Función Child Lock
La función Child Lock se activa
pulsando la tecla D (si es necesario,
varias veces) hasta que aparezca el
icono correspondiente
.
Debe confirmar la selección pulsando
en pocos segundos el botón E . Se
oirá una señal acústica y el icono
permanecerá activado.
En este estado, ninguna acción sobre
los botones implicará variación alguna
mientras la función esté activa.
Se puede desactivar la función en
cualquier momento pulsando la tecla D
hasta que el icono correspondiente
comience a parpadear y seguidamente
pulsar el botón E.
Función Shopping
Si hay que introducir una gran
cantidad de alimentos calientes, por
ejemplo después de haber hecho la
compra, se aconseja activar la función
Shopping para enfriarlos más
rápidamente y para evitar que suba la
temperatura de los alimentos que ya
están en el frigorífico.
La función Shopping se activa
pulsando la tecla D (si es necesario
varias veces) hasta que aparezca el
icono correspondiente
.
Debe confirmar la selección pulsando
electrolux 11
en pocos segundos el botón E . Se
oirá una señal acústica y el icono
permanecerá activado.
La función Shopping se apaga
automáticamente después de unas 6
horas.
Se puede desactivar la función en
cualquier momento pulsando la tecla D
hasta que el icono correspondiente
comience a parpadear y seguidamente
pulsar el botón E.
Función Eco Mode
La función Eco Mode se activa
pulsando la tecla D (si es necesario,
varias veces) hasta que aparezca el
icono correspondiente
(o fijando la
temperatura en + 5°C).
Debe confirmar la selección pulsando
en pocos segundos el botón E . Se
oirá una señal acústica y el icono
permanecerá activado.
En este estado, las temperaturas se
fijan de modo automático (+ 5°C), para
obtener las mejores condiciones de
conservación de los alimentos.
Se puede desactivar la función en
cualquier momento modificando la
temperatura seleccionada en el
compartimiento.
Uso del compartimento
frigorífico
Es posible programar la temperatura
de este compartimento entre +2°C y
+8°C.
Durante el funcionamiento normal se
indica la temperatura dentro del
compartimiento frigorífico.
¡Atención!
Es normal que exista una diferencia
entre la temperatura mostrada y la
programada. En particular cuando:
• recientemente se ha modificado la
temperatura programada.
• la puerta ha quedado abierta por
mucho tiempo.
• se han introducido en el frigorífico
alimentos calientes.
Función Holiday “H”
Al activar la función Holiday se regula
la temperatura del frigorífico a +15 ºC.
Esta función le permite mantener
frigorífico vacío y con la puerta cerrada
durante periodos largos como las
vacaciones, evitándose la formación
de malos olores.
La función Holiday H puede regularse
pulsando la tecla B. Al pulsar la tecla
B, en el indicador parpadea el ajuste
de temperatura actual. Vuelva a pulsar
la tecla B. Cuando aparezca en
pantalla la letra H, confirme la
temperatura elegida apretando el
botón E (oirá un sonido) o esperando
unos segundos (no oirá el sonido).
Ahora el refrigerador se encuentra en
función Holiday del modo de ahorro de
energía y el indicador muestra la letra
H.
Se puede desactivar la función en
cualquier momento modificando la
temperatura seleccionada en el
compartimiento.
12 electrolux
¡Atención!
El frigorífico de estar totalmente vacío
de alimentos cuando se active la
función Holiday.
Refrigeracíon de alimentos
y bebidas
Para utilizar de la mejor manera el
compartimiento refrigerante, es
necesario:
• no introducir comidas calientes o
líquidos en en evaporacíon;
• tapar o envolver los alimentos,
especialmente si son aromáticos;
• no colocar sobre las rejillas
papeles, cartones o plásticos que
obstaculicen la circulacíon del aire.
electrolux 13
Cómo utilizar el dispensador
de agua con cartucho de
filtro BRITA MAXTRA
Unidad de filtro de agua BRITA
Componentes internos:
Componentes externos
1
2
3
1. depósito de agua
2. embudo
3. tapa del depósito
4. válvula + junta
5. incluido el cartucho de filtro BRITA
MAXTRA
6. Memo BRITA: indicador electrónico de
cambio de cartucho
1.Dispensador
2.Nivel de agua
3.Bandeja de retención de goteo
OPERACIONES INICIALES PARA
EL USO DEL DISPENSADOR DE
AGUA
1.Retire cintas y otros sistemas de
protección del conjunto del depósito.
2.Limpie los componentes como se
indica en el capítuloPROCEDIMIENTO DE
LIMPIEZA DEL DISPENSADOR DE
AGUA,con el fin de eliminar posibles
residuos.
PROCEDIMIENTO DE LIMPIEZA DEL
DISPENSADOR DE AGUA
1.Abra los dos elementos de retención
situados a los lados del depósito,como se
indica en las ilustraciones.
-Retire el cartucho BRITA MAXTRA de la
unidad de filtro de agua.
-Presione los elementos de retención de
la mitad y elévelo.
-Desplace el elemento de retención hacia
el depósito central.
14 electrolux
8.Coloque el depósito montado en la
puerta,en el sentido de la válvula.
9.Cierre los elementos de retención
en orden inverso a la apertura.
10.Vuelva a introducir el cartucho
BRITA MAXTRA en el embudo como se
indica en el capítulo "Cómo cambiar el
cartucho BRITA MAXTRA".
2.Empuje el depósito hacia arriba en el
sentido de la válvula.
3.Retire la tapa y el embudo.
4.Desenrosque la válvula girando de
derecha a izquierda (procure
especialmente no aflojar la junta de la
válvula,ya que es necesaria para el
funcionamiento correcto de la unidad).
5.Limpie la tapa del depósito,la válvula y la
junta con una solución de agua tibia y
jabón neutro. Aclare y colóquelo dentro
del orificio de la puerta durante la limpieza
de los demás componentes (para evitar
fugas de aire frío desde el frigorífico).
6.Limpie el depósito y el embudo en el
lavavajillas o con una solución de agua
tibia y jabón neutro y aclárelos.
7.Después de limpiar los componentes
del depósito retire la válvula de la puerta
del frigorífico y monte el depósito en
orden inverso (4-3-2-1)al del desmontaje
(preste atención a la colocación de la
junta de la válvula).
Cómo utilizar el cartucho de filtro
BRITA MAXTRA
PASO 1: PREPARACIÓN DEL
CARTUCHO
Para preparar el cartucho de filtro BRITA,
retire la envoltura protectora (nota:el
cartucho y la envoltura interior pueden
aparecer húmedos; esto se debe
sencillamente a la condensación).
Sumerja el cartuchoen agua fría y
sacúdalo con suavidad para eliminar las
posibles burbujas de aire.Ya puede utilizar
el filtro. A diferencia de lo que sucede con
otros cartuchos de filtro de agua,no es es
necesario remojar previamente el nuevo
cartucho Maxtra.
electrolux 15
PASO 2:INTRODUCCIÓN EN
EL DEPÓSITO DE AGUA
Retire la tapa del depósito. Antes de
introducir el cartucho,retire el embudo y
límpielo bien,aclarándolo y secándolo con
un paño. A continuación limpie bien el
interior del depósito de agua con un paño
húmedo y séquelo también. Coloque el
cartucho en el depósito de agua y
empújelo hacia abajo,hasta que encaje en
su sitio con un chasquido.
El cartucho debe permanecer en su sitio
si se invierte la posición del embudo.
PASO 3:ACLARADO DEL CARTUCHO
Retire el embudo de la unidad de filtro
BRITA,llénelo de agua del grifo y déjela
filtrar.Deseche en el fregadero los dos
primeros llenados. Estos se utilizan para
enjuagar el cartucho de filtro.
A continuación vuelva a colocar el
embudo en la unidad de filtro de agua
BRITA.
Vuelva a colocar la tapa en el recipiente y
presiónela con cuidado hacia abajo para
cerciorarse de que encaja correctamente
en su sitio.
PASO 4:RECARGA DEL DEPÓSITO
DE AGUA
Para llenar el depósito con agua fría,
simplemente abra la tapa superior
abatible,vierta una jarra de agua en el
depósito a través de la cubierta como se
muestra en la ilustración (utilice la tapa
cada vez que desee filtrar el agua).
Importante!
Para evitar el riesgo de derrames de agua
al abrir o cerrar la puerta del frigorífico,
recomendamos no llenar el tanque al
máximo, dejando suficiente espacio de
aire.
NOTA: SI NO HA UTILIZADO TODA EL
AGUA FILTRADA DEL DEPÓSITO EN 1
O 2 DÍAS,ELIMINE EL AGUA QUE
PUEDA HABER EN EL INTERIOR DE LA
UNIDAD DE FILTRO DE AGUA BRITA
ANTES DE VOLVER A LLENARLO
Espere a que el agua se filtre y repita el
PASO 4 tantas veces como lo desee
hasta que la unidad de filtro de agua
BRITA se llene.
16 electrolux
RETIRE EL CARTUCHO TIRANDO
DEL ANILLO DEL ASA
BRITA se encuentra en la tapa del depósito
de agua. El funcionamiento es muy
sencillo.
Encienda la pantalla de Memo:
Para activar Memo,presione sin soltar el
botón de inicio situado en la tapa hasta
que aparezcan cuatro barras en la pantalla
y parpadeen dos veces. El indicador
Memo ya está activado.
Para cambiar el cartucho al cabo de
cuatro semanas,utilice el asa con anillo de
la parte superior del cartucho para
extraerlo del embudo y repita los pasos
del 1 al 3 anteriores.
EL INDICADOR MEMO BRITA
Para obtener el máximo rendimiento del
filtro y un sabor óptimo, es importante
cambiar el cartucho BRITA
periódicamente. BRITA recomienda que
sustituya el cartucho de la unidad BRITA
del frigorífico cada cuatro semanas.
El indicador Memo BRITA le recuerda
automáticamente cuándo tiene que
cambiar el filtro.
.
El exclusivo indicador Memo BRITA mide
el tiempo de uso recomendado del
cartucho.Memo es fácil de usar y le
recuerda automáticamente cuándo debe
cambiar el cartucho. El indicador Memo
Control de funcionamiento:
El punto parpadeante en la esquina inferior
derecha de Memo indica que éste se
encuentra funcionando.
electrolux 17
Cambio de la pantalla:
Cada semana desaparece una barra,
para indicar el tiempo restante del
cartucho.Al cabo de cuatro semanas
desaparecen las cuatro barras.Esto, unido
a la flecha parpadeante,indica que es
necesario cambiar el cartucho.
Introduzca un cartucho nuevo siguiendo
las instrucciones y reactive Memo como
se ha indicado antes.
"MEMO"BRITA:el indicador electrónico de
cambio de cartucho tiene una duración
aproximada de 5 años.Al final de la
duración de "MEMO",recuerde que es un
dispositivo electrónico y deséchelo de
acuerdo con la normativa vigente para
dichos aparatos.
Para retirar un "MEMO"agotado, coloque
un destornillador en la ranura situada junto
a él y empújelo hacia fuera.
Tenga en cuenta que el indicador
"MEMO"no se debe extraer para ningún
otro fin que no sea desecharlo.
INFORMACIÓN IMPORTANTE
• El orificio de la válvula en la puerta del
frigorífico DEBE ESTAR CERRADA
con la VÁLVULA DE AGUA durante el
funcionamiento normal del aparato
NOTA: Cuando sólo se muestra una
barra,debe comprobar si tiene un
cartucho de filtro BRITA MAXTRA
disponible.
Importante:el indicador Memo está
diseñado para usarse exclusivamente con
cartuchos de filtro BRITA.
• Utilice sólo agua potable.Si utiliza
cualquier otro tipo de bebida, podría
dejar residuos,sabor y olor en el
depósito y en el grifo.
• Es posible que se oiga algún ruido
provocado por el aire que penetra al
salir el agua del depósito.
• Si el agua no fluye bien,vuelva a
presionar la palanca de
accionamiento. Mantenga el vaso
debajo del grifo durante algunos
instantes,para asegurarse de que
toda el agua cae en él.
18 electrolux
• No utilice bebidas carbonatadas,
como las gaseosas.El líquido puede
gotear debido a la presión del gas
• Recuerde que el agua es un
alimento.Consuma el agua filtrada en
un plazo de uno a dos días.
• Si el la unidad de filtro de agua BRITA
no se utiliza durante un tiempo
prolongado (como en vacaciones),es
conveniente que deseche el agua que
ha quedado en el sistema y deje el
cartucho dentro del depósito del
filtro.Antes de volver a utilizar el
sistema,retire el cartucho y repita los
pasos del 1 al 4 indicados en Cómo
utilizar el cartucho de filtro de agua
BRITA MAXTRA.
• La unidad de filtro de agua BRITA está
diseñada para utilizarse sólo con agua
potable de la red de suministro
(nota:es un agua que se controla
constantemente y cuyo consumo es
seguro de acuerdo con la normativa)o
con agua suministrada por empresas
que hayan comprobado que es
segura para beber.Si las autoridades
indican que es necesario hervir el
agua,también puede hervirse el agua
filtrada por BRITA.Una vez levantada la
recomendación de hervir el agua,será
necesario limpiar todo el sistema de
filtro e introducir un cartucho nuevo.
En la guía de información sobre BRITA
puede consultar más detalles sobre el uso
de los cartuchos de filtro BRITA y del
indicador 'Memo'.
Puede comprar recambios del filtro
BRITA y del indicador de duración a
través del servicio post-venta de
Electrolux o BRITA.
Circulación de aire
El compartimiento frigorífico está
provisto de un ventilador especial que
se activa actuando sobre el interruptor
(A) ; el piloto verde encendido indica
que el ventilador está en marcha.
Se aconseja el uso del ventilador
cuando la temperatura ambiente
exceda de los 25°C.
Este dispositivo consiente la
refrigeración rápida de los alimentos y
la máxima uniformidad de temperatura
en el compartimiento.
A
electrolux 19
Rejillas movibles
En las paredes del compartimento
existen unas guías que consienten
poner las rejillas a distintas alturas.
Ubicación estantes de la
contrapuerta
D338
Compartimiento para
botellas
Almacene las botellas con el cuello
hacia adelante.
Atención: Coloque echadas sólo las
botellas sin abrir.
Para guardar botellas ya abiertas
puede usted alzar el compartimiento
hasta dejarlo inclinado.
Para ello tire del compartimiento hacia
adelante hasta que sea posible virarlo
hacia arriba e introduzca entonces la
superficie delantera en el nivel
inmediato superior.
Para poder colocar confecciones de
varios tamaños es posible colocar los
estantes de la contrapuerta a varias
alturas.
La operación se efectúa de la siguiente
manera: Empujar gradualmente el
estante en el sentido indicado por las
flechas hasta llegar a desengancharlo,
luego volverlo a montar en la posición
deseada.
20 electrolux
CONSEJOS
Consejos para refrigeración
Para un correcto uso aconsejamos:
Carne: debe ser envuelta en saquitos
de plástico y colocada en el espacio
situado sobre los cajones verdura.
En esta posicíon la carne puede ser
conservada al máximo por 1 a 2 dias.
Alimentos cocinados , platos fríos, etc.
tienen que conservarse bien cubiertos
y se pueden colocar en cualquier
bandeja del frigorífico.
Fruta y verdura: una vez lavada, ha de
colocarse en el cajón (cajones) inferior.
Mantequilla y queso: deben colocarse
en los reci-pientes adecuados o
envueltos en hojas de aluminio o
politileno, a fin de evitar el contacto
con el aire.
Leche embotellada: bien tapada, en la
contropuerta.
Bananas, papas, cebollas y ajo, si no
están confeccionados, no se deben
colocar en frigorífico.
MANUTENCIÓN
Desenchufar siempre el
aparato antes de proceder a
cualquier operación de limpieza.
Atención
Este aparato contiene
hidrocarburos en el circuito
refrigerante; por lo tanto el
mantenimiento y la recarga
deben ser efectuados
exclusivamente por personal
autorizado por la empresa.
Limpieza periódica
Muchos detergentes específicos para
las superficies de cocina contienen
agentes químicos que puede
atacar/perjudicar las partes en plástico
presentes en este aparato. Se
aconseja pues limpiar el revestimiento
de este aparato sólo con agua
caliente que contenga una pequeña
cantidad de detergente líquido para
vajillas.
Limpiar el interior con agua templada
y bicarbonato y las partes exteriores
esmaltadas con cera a la silicona;
limpiar el condensador y el
motocompresor con un cepillo o un
aspirador.
Esta operación mejorará el
funcionamiento con el consiguiente
ahorro de energia.
electrolux 21
Temporadas largas de
inactividad
Durante los períodos en los cuales el
aparato no esté funcionando observar
las siguientes precauciones:
• desenchufarlo;
• sacar todos los alimentos;
• limpiar cuidadosamente el interior y
todos los accesorios.
Desescarche
La escarcha del evaporador del
compartimento refrigerante se elimina
automáticamente a cada interrupcion
del motocompresor. El agua de la
escarcha derretida, mediante un canal
adecuado, se recoge en un pequeño
depósito colocado en la parte
posterior sobre el motocompresor del
aparato, de donde evapora.
D037
• Dejar las puertas entornadas para
facilitar la circulación del aire, a fin
de evitar la formación de olores
desagradables.
Lámpara de iluminación
Para la sustitución eventual de la
lámpara oprimir el enganche posterior
y al mismo tiempo sacar la tapa en
dirección de las flechas.
Atención
Sustituir la lámpara por otra de igual
potencia (la potencia máxima está
indicada en el difusor de luz).
D037
Se recomienda limpiar periódicamente
el agujero de desagüe del agua de
desescarche, situado en la parte
central del canal en el compartimiento
refrigerante, utilizando el «limpiador»
adecuado que se encuentra en el
agujero, para evitar que el agua de
desescarche caiga sobre los
alimentos.
Atención
Se recomienda no utilizar utensilios
metálicos para quitar la escarcha a fin
de evitar graves daños al aparato.
No usar dispositivo mecánico alguno u
otro medio artificial para acelerar el
processo de desescarche excepto los
recomendados.
22 electrolux
DATOS TÉCNICOS
Capacidad neta del frigorífico en litros
378
Consumo energético en kWh/día
0,403
Consumo energético en kWh/año
147
Dimensiones en mm
Altura
1800
Ancho
600
Profundidad
650
Los datos técnicos se indican en la placa-matrícula situada sobre el lado
izquierdo interno del aparato.
COMO ACTUAR SI EL
APARATO NO FUNCIONA
Si el aparato presentase anomalías
será oportuno controlar:
• Que esté bien enchufado y que el
interruptor de la instalación eléctrica
esté conectado.
• Que no haya un corte de energía
eléctrica.
• Además si el aparato hace
demasiado ruido verificar que los
costados no estén en contacto con
muebles que pueden causar ruidos
o vibraciones y que la unidad
refrigerante no vibre.
• Si se ven restos de agua en el
fondo del refrigerador comprobar
que el orificio de desagüe de la
escarcha derretida no esté
obturado (ver cápitulo
Desescarche).
Después de hacer las verificaciones
anteriores, si la anomalía persiste,
llame al Centro de Asistencia Técnica
más cercano.
Es importante en el momento de
llamar proporcionar la referencia del
modelo y el número de matrícula del
aparato indicados en el certificado de
garantía o en la tarjeta matrícula.
electrolux 23
INSTALACIÓN
Colocación
Situar el aparato lejos de fuentes de calor,
como: radiadores, estufas, exposición
directa a los rayos del sol, etc.
Asegurarse de que en les partes
posterior, superior e inferior no haya
ningún obstáculo que impida la
circulacidn del aire.
Para que el aparato rinda mejor, la
distancia mínima entre la parte superior
y el eventual mueble pénsil de encima,
debería ser por lo menos de 100 mm .
La solución preferible, de todos
modos, seria la ilustrada en la (sin
mueble). Dos patas graduables,
situadas en la base del mueble,
consienten rivelarlo a la perfección.
Asegurarse de que la toma de corriente
y el enchute sean compatibles entre sí
sin tener que interponer reducciones
ladrones o adaptadores varios. Si fuera
necesario, cambiar la toma de la
instalación de la casa con una adepta.
NP007
10 mm
10 mm
100 mm
Importante
Se debe poder desenchufar el aparato;
por lo tanto una vez efectuada la
instalación es necesario que el enchufe
no quede escondido.
Conexión eléctrica
Antes de enchufar el aparato,
asegurarse de que la tensión y la
frecuencia indicadas en la tarjeta
matrícula, correspondan a las de la
instalación doméstica. Se admite una
oscilación de 6% sobre la tensión
nominal. Para el funcionamiento a
tensiones distintas, habrá que utilizar
un autotransformador de potencia
adecuada. Asegurarse de que la toma
de corriente y el enchufe sean
compatibles entre sí sin tener que
interponer reducciones ladrones o
adaptadores varios. Si fuera necesario,
cambiar la toma de la instalación de la
casa con una adapta.
Es indispensable conectar el aparato a
una toma de tierra eficaz.
Para ello el enchufe del cable de
alimentación está dotado de un
adecuado contacto. Si la toma de
corriente de la instalación doméstica
no estuviera conectada a tierra,
conectar el aparato a una instalación
de tierra, conforme a las leyes en vigor,
consultando para ello con un técnico
especializado.
El fabricante declina toda
responsabilidad en el caso que esta
norma no sea respetada.
Este aparato es conforme a las
Directivas Comunitarias
24 electrolux
Distanciadores
posteriores
En el aparato hay dos distanciadores
que deberàn ser montados como se
muestra en la figura.
Aflojar los tornillos, introducir el
distanciador debajo de la cabeza del
tronillo y volver a atornillar.
electrolux 25
Reversibilidad de la
puerta
Antes de llevar a cabo alguna
operación, quitar el enchufe de
alimentación. Para cambiar el sentido
de apertura de la puerta, proceder de
la siguiente forma.
Para llevar a cabo las siguientes
operaciones, sugerimos que estas se
realicen acompañado de otra persona
con el fin de ayudar a sujetar la puerta
del aparato durante los procesos.
• Abrir la puerta con el frigorífico en
posición vertical. Desatornillar los
tornillos de la cornisa puerta
superior de plástico.
• Extraer el tapón y montarlo en el
lado opuesto (d).
• Tumbar el aparato sobre la parte
posterior.
• Retirar el tornillo de la bisagra (a)
• Retire los tornillos de la bisagra
superior y extráigala (b).
• Retire el tope puerta extrayendo su
tornillo (c).
b
a
c
• Quitar la puerta
• Retirar usando una herramienta la
cubierta (e) y desatornilla el eje de
la bisagra inferior (f) y atornillalo en
el lado contrario.
• Reinsertar la cubierta (e) en el lado
contrario.
• Reinsertar la puerta.
• Poner atención para que el canto
frontal de la puerta tiene que estar
en paralelo con el panel superior.
• Fijar el tope puerta en el lado
opuesto.
• Posicionar y ajustar la bisagra
superior (que se encuentra en el
interior de la bolsa del libro de
instrucciones) en el lado contrario.
26 electrolux
• Fije la nueva tapa bisagra ( que se
encuentra en el interior de la bolsa
del libro de instrucciones).
• Levantar el aparato situándolo en
su posición vertical.
• Abrir la puerta y colocar la cornisa
puerta superior con tornillos.
• Fijar la manilla de la puerta en el
lado opuesto.
Colocar de nuevo, nivelar el
aparato, esperar por lo menos dos
horas antes de y conectar la
alimentación.
De todas formas si no pudiera realizar
las operaciones mencionadas,
contacte con tu Servicio Técnico mas
cercano. El Servicio postventa
especializado llevará acabo la
reversibilidad de la puerta por su
cuenta.
Advertencia
Después de haber cambiado el sentido
de apertura de las puertas compruebe
que todos los tornillos estén
debidamente apretados y que la
guarnición magnética se ajusta
correctamente al mueble. Si la
temperatura ambiente es baja (p.ej.
invierno), la guarnición magnética
quizás no ajuste perfectamente.
electrolux 27
Welcome to the world of Electrolux
You’ve chosen a first class product from Electrolux, which hopefully will provide
you with lots of pleasure in the future. Electrolux ambition is to offer a wide variety
of quality products that would make your life even more comfortable. You can look
at some examples on the cover in this manual. But now it’s time to study this
manual and start using and enjoying the benefits from your new machine. We
promise that it’ll make your life a little easier. Good luck!
28 electrolux
The following symbols are used in this manual:
Important information concerning your personal safety and information on
how to avoid damaging the appliance.
General information and tips
Environmental information
The symbol
on the product or on its packaging indicates that this product
may not be treated as household waste. Instead it shall be handed over to the
applicable collection point for the recycling of electrical and electronic equipment.
By ensuring this product is disposed of correctly, you will help prevent potential
negative consequences for the environment and human health, which could
otherwise be caused by inappropriate waste handling of this product. For more
detailed information about recycling of this product, please contact your local city
office, your household waste disposal service or the shop where you purchased
the product.
electrolux 29
CONTENTS
Safety Information
30
Use
33
Cleaning the interior
33
Control panel
33
Display
34
First switch on
34
Switching off
34
Temperature regulation
34
Functions Menu
35
Use of the fridge compartment
36
Fresh food refrigeration
36
How to use the water dispenser with
BRITA MAXTRA filter cartridge BRITA
water filter unit
37
Movable shelves
43
Bottle rack
43
Positioning the door shelves
43
Air recycling
Hints
Hints for refrigeration
Maintenance
Periodic cleaning
Periods of non-operation
Interior light
Defrosting
Technical information
Customer service and spare parts
Installation
Location
Electrical connection
Rear spacers
Door reversibility
44
44
44
44
45
45
45
45
46
46
47
47
47
48
49
30 electrolux
SAFETY INFORMATION
It is most important that this
instruction book should be retained
with the appliance for future reference.
Should the appliance be sold or
transferred to another owner, or
should you move house and leave the
appliance, always ensure that the
book is supplied with the appliance in
order that the new owner can be
acquainted with the functioning of the
appliance and the relevant warnings.
If this appliance featuring magnetic
door seals is to replace an older
appliance having a spring lock (latch)
on the door or lid, be sure to make
that spring lock unusable before you
discard the old appliance. This will
prevent it from becoming a death-ttrap
for a child.
These warnings are provided in the
interest of safety. You must read them
carefully before installing or using the
appliance.
General Safety
• This appliance is not intended for
use by persons (including children)
with reduced physical, sensory or
mental capabilities, or lack of
experience and knowledge, unless
they have been given supervision
or instruction concerning use of the
appliance by a person responsible
for their safety.
Children should be supervised to
ensure that they do not play with
the appliance.
• It is dangerous to alter the
specifications or modify this
product in any way.
• Before any cleaning or
maintenance work is carried out,
be sure to switch off and unplug
the appliance.
• This appliance is heavy. Care
should be taken when moving it
• Ice lollies can cause frost burns if
consumed straight from the
appliance.
• Take utmost care when handling
your appliance so as not to cause
any damages to the cooling unit
with consequent possible fluid
leakages.
• The appliance must not be located
close to radiators or gas cookers.
• Avoid prolonged exposure of the
appliance to direct sunlight.
• There must be adequate ventilation
round the back of the appliance
and any damage to the refrigerant
circuit must be avoided.
• For freezers only (except built-iin
models): an ideal location is the
cellar or basement.
• Do not use other electrical
appliances (such as ice cream
makers) inside of refrigerating
appliances.
Service/Repair
• Any electrical work required to
install this appliance should be
carried out by a qualified electrician
or competent person
• This product should be serviced by
an authorized Service Centre, and
only genuine spare parts should be
used.
electrolux 31
• Under no circumstances should
you attempt to repair the appliance
yourself. Repairs carried out by
inexperienced persons may cause
injury or more serious
malfunctioning. Refer to your local
Service Centre, and always insist
on genuine spare parts.
• This appliance contains
hydrocarbons in its cooling unit;
maintenance and recharging must
therefore only be carried out by
authorized technicians.
Use
• The domestic refrigerators and
freezers are designed to be used
specifically for the storage of edible
foodstuffs only.
• Best performance is obtained with
ambient temperature between
+16°C and +43°C (class T); +16°C
and +38°C (class ST); +16°C and
+32°C (class N); +10°C and +32°C
(class SN). The class of your
appliance is shown on its rating
plate.
Warning: when the ambient
temperature is not included within
the range indicated for the class of
this appliance, the following
instructions must be observed:
when the ambient temperature
drops below the minimum level, the
storage temperature in the freezer
compartment cannot be
guaranteed; therefore it is advisable
to use the food stored as soon as
possible.
• Frozen food must not be re-frozen
once it has been thawed out.
• Manufacturers’ storage
recommendations should be strictly
adhered to. Refer to relevant
instructions.
• The inner lining of the appliance
consists of channels through which
the refrigerant passes. If these
should be punctured this would
damage the appliance beyond
repair and cause food loss. DO
NOT USE SHARP INSTRUMENTS
to scrape off frost or ice. Frost may
be removed by using the scraper
provided. Under no circumstances
should solid ice be forced off the
liner. Solid ice should be allowed to
thaw when defrosting the
appliance.
• Do not place carbonated or fizzy
drinks in the freezer as it creates
pressure on the container, which
may cause it to explode, resulting
in damage to the appliance.Do not
use a mechanical device or any
artificial means to speed up the
thawing process other than those
recommended by the
manufacturer. Never use metal
objects for cleaning your appliance
as it may get damaged.
Installation
• During normal operation, the
condenser and compressor at the
back of the appliance heat up
considerably. For safety reasons,
minimum ventilation must be as
shown in the instructions.
32 electrolux
Attention: keep ventilation openings
clear of obstruction.
• Care must be taken to ensure that
the appliance does not stand on
the electrical supply cable.
Important: if the supply cord is
damaged, it must be replaced by a
special cord or assembly availa-ble
from the manufacturer or its service
agent.
• If the appliance is transported
horizontally, it is possible that the
oil contained in the compressor
flows in the refrigerant circuit. It is
advisable to wait at least two hours
before connecting the appliance to
allow the oil to flow back in the
compressor.
• There are working parts in this
product which heat up. Always
ensure that there is adequate
ventilation as a failure to do this will
result in component failure and
possible food loss. See installation
instructions.
• Parts which heat up should not be
exposed. Wherever possible the
back of the product should be
against a wall.
Environment
Protection
This appliance does not contain
gasses which could damage the ozone
layer, in either its refrigerant circuit or
insulation materials. The appliance
shall not be discarded together with
the urban refuse and rubbish. Avoid
damaging the cooling unit, especially
at the rear near the heat exchanger.
Information on your local disposal sites
may be obtained from municipal
authorities. The materials used on this
appliance marked by the symbol
are recyclable.
electrolux 33
USE
Cleaning the interior
Do not use detergents or
abrasive powders, as these will
damage the finish.
Before using the appliance for the first
time, wash the interior and all internal
accessories with luke-warm water and
some neutral soap so as to remove
the typical smell of a brand-new
product, then dry thoroughly.
Control panel
A B
A - Appliance button ON/OFF
B - Temperature regulation button
C - Temperature and function indicator
C
D E
D - Function button
E - Confirmation button
34 electrolux
Display
Positive Temperature indicator
If on the Shopping function is on
Temperature indicator
If on the Eco Mode function is on
If on the Child Lock function is on
First switch on
Temperature regulation
After plugging the plug into the power
outlet, if the display is not illuminated,
press key (A), appliance on.
For a correct storage of the food select
the Eco Mode function that guarantee
the following temperature is set:
+5°C in the fridge
• To select a different temperature
see "Temperature regulation".
The temperature may be regulated by
pressing the key B.
By pressing the key B the current
temperature setting flashes on the
indicator and by pressing the key B
again it is possible to change it.
You confirm the choice of the
temperature either by pressing the key
E, (you will hear the buzzer) or by
waiting for some seconds (you will not
hear the buzzer).
Then the indicator shows again the
inside compartment temperature.
The newly selected-temperature must
be reached after 24 hours.
After a long period out of use it is not
necessary to set again the temperature
because it remains stored.
Important
If the door remains ajar for some
minutes, the internal
lighting will turn off electronically; after
this, the lighting function will be reset
by closing and opening the door itself.
Switching off
The appliance is shut off by pressing
key (A) for more than 1 second. During
this, a countdown of the temperature
from -3 -2 -1 will be shown.
electrolux 35
Shopping Function
Attention!
During the stability period by the first
starting the temperature displayed can
not correspond to the setting
temperature. During this time it is
possible that the temperature
displayed is different than the setting
temperature.
Functions Menu
By activating the key D the functions
menu is operating.
Each function could be confirmed by
pressing button E. If there is no
confirmation after some seconds the
display will go out from the menu and
return in normal condition.
The following functions are indicated:
Child Lock function
Shopping function
Eco Mode function
If you need to insert a large amount of
warm food, for example after doing the
grocery shopping, we suggest
activating the Shopping function to
chill the products more rapidly and to
avoid warming the other food which is
already in the refrigerator.
The Shopping function is activated by
pressing key D (several times if
necessary) until the corresponding icon
appears
.
You must confirm the choise by
pressing key E within few seconds.
You will hear the buzzer and the icon
remains lighted.
The Shopping function shuts off
automatically after approximately 6
hours.
It is possible to de-activate the
function at any time by pressing key D
until the corresponding icon will flash
and then key E.
Child Lock Function
Eco Mode Function
The Child Lock function is activated by
pressing key D (several times if
necessary) until the corresponding icon
The Eco Mode function is activated by
pressing key D (several times if
necessary) until the corresponding icon
appears
.
You must confirm the choice by
pressing key E within few seconds.
You will hear the buzzer and the icon
remains lighted.
In this condition any possible operation
through the keys does not cause any
change as long as this function is
activated.
It is possible to de-activate the
function at any time by pressing key D
until the corresponding icon will flash
and then key E.
appears
(or setting the temperature
at +5°C).
You must confirm the choice by
pressing key E within few seconds.
You will hear the buzzer and the icon
remains lighted.
In this condition the chosen
temperatures are automatically set (+
5°C), in the best conditions for storing
food.
It is possible to de-activate the
function at any time by changing the
selected temperature in the
compartment.
36 electrolux
Use of the fridge
compartment
The temperature of this compartment
may be regulated between +2°C and
+8°C.
During normal functioning the indicator
shows the temperature inside the
fridge.
Now the refrigerator is in the Holiday
function in the energy- saving mode
and the indicator shows the letter H.
It is possible to de-activate the function
at any time by changing the selected
temperature in the compartment.
Attention!
The fridge compartment must be
empty with Holiday function on.
Attention!
Difference between the temperature
displayed and temperature setting is
normal. Especially when:
• a new setting has recently been
selected
Fresh food refrigeration
• the door has been left open for a
long time
• do cover or wrap the food,
particularly if it has a strong flavour.
• warm food has been placed in the
compartment.
• Position food so that air can
circulate freely round it.
Holiday Function “H”
The Holiday function sets the
temperature at + 15°C.
This function allows you to keep the
refrigerator shut and empty during a
long holiday period ( e. g. the summer
holidays) without the formation of a
bad smell.
The Holiday Function H may be
regulated by pressing the key B. By
pressing the key B the current
temperature setting flashes on the
indicator. Press the key B again. When
on the display appears the letter H
confirm the choice of the temperature
or by pressing the key E, (you will hear
the buzzer) or by waiting for some
seconds (you will not hear the buzzer).
To obtain the best performance:
• do not store warm food or
evaporating liquids in the
refrigerator;
electrolux 37
How to use the water dispenser with
BRITA MAXTRA filter cartridge BRITA
water filter unit
Internal components:
External components:
1
2
3
1.Dispenser
2.Water Lever
3.Water drop tray
1.water tank
2.funnel
3.tank lid
4.valve +gasket
5.including BRITA MAXTRA filter cartridge
6.BRITA Memo -the electronic cartridge
exchange indicator
INITIAL OPERATIONS TO USE YOUR
WATER DISPENSER
1.Remove every tape and other protection
system from the tank assembly;
2.Clean the components as described
into the WATER DISPENSER CLEANING
PROCEDURE chapter in order to remove
eventual residues;
WATER DISPENSER CLEANING
PROCEDURE
1.Unblock the two stopping elements on
the sides of the tank as shown in the
pictures;
-Take out the BRITA MAXTRA cartridge
from the water filter unit
-Press the stopping elements in the
middle and move it up.
-Move the stopper into direction of the
central tank
38 electrolux
2.2.Push up the tank along the direction
of the Valve
3.Remove the lid and the funnel
4.Unscrew the valve in counter clockwise
(pay particular attention to lose the Valve
Gasket because is necessary toa correct
functioning of the features);
5.Clean the tank lid,the valve and the
gasket with a solution of warm water and
neutral soap.Rinse it and put it inside the
door hole during the cleaning of the other
components (in order to avoid cold air
leakage from the fridge);
6.Clean the tank and funnel into the
dishwasher or with a solution of warm
water and neutral soap and rinse them;
7.After the tank components cleaning
take back the valve from the fridge door
and assembly the tank in the inverse
order (4;3;2;1)of disassembly (pay
attention at the valve gasket positioning);
8.Put the tank assembled on the door
along the valve direction;
9.Block the stopping elements in inverse
order of unblock;
10.Insert again the BRITA MAXTRA
cartridge in the funnel as described in
chapter "How to change the BRITA
MAXTRA cartridge".
How to use the BRITA MAXTRA
filter cartridge
STEP 1:PREPARING THE
CARTRIDGE
To prepare your BRITA filter
cartridge,please remove protective
wrapper (note:cartridge and inside
wrapper may appear moist, this is simply
condensation). Immerse cartridge in cold
water and shake it gently to remove any
air bubbles.The filter now is ready to use.
As required for some other water filter
cartridges, there is no need to pre-soak
the new Maxtra Cartridge.
electrolux 39
STEP 2:INSERT IN THE WATER
TANK
Remove the tank lid.Before inserting the
cartridge,remove the funnel and clean it
thoroughly by rising it and wiping it
dry.Then thoroughly clean the inside of the
water tank with a dump cloth and wipe it
dry as well. Place the cartridge into the
filter tank and push downwards until it
'clicks' firmly into place.The cartridge
should stay in place if the funnel is turned
upside down.
STEP 4:REFILL WATER TANK
To fill the tank with cold water, simply
open the flip top lid, take a jug of tap
water and pour it inside the tank through
the cover as shown into the picture (use
the lid every time that you want to filter
your water).
Important!
In order to avoid risk of spillage of water
during closing and opening of the
refrigerator door,we recommend to not fill
completely the water tank but leave a
head space of air.
NOTE:IF YOU HAVE NOT USED ALL
FILTERED WATER IN THE WATER TANK
WITHIN 1-2 DAYS PLEASE DISCARD
ANY WATER LEFT INSIDE THE BRITA
WATER FILTER UNIT BEFORE
REFILLING IT.
STEP 3:RINSE CARTRIDGE
Take the funnel out of the BRITA water filter
unit,fill it under the tap with cold tap water
and allow it to filter through.Discard the first
two fillings into the sink.These first two
fillings are used to flush the filter cartridge.
Then place the funnel back into BRITA
water filter unit.
Place the cover back onto the jag and
press it carefully downwards to ensure it
fits correctly into place.
Allow the water to filter through and
repeat STEP 4 on page 15 as many times
as you want until the BRITA water filter
unit is filled up.
40 electrolux
REMOVE CARTRIDGE WITH RING
PULL HANDLE
To exchange the cartridge after four
weeks, simply use the ring pull handle on
the top of the cartridge to remove it from
the funnel,and repeat steps 1 -3 above;
THE BRITA MEMO
For maximum filter performance
andoptimum taste,it is important to change
your BRITA cartridge regularly. BRITA
recommends that you replace the cartridge
in the BRITA unit of your fridge every four
weeks.
BRITA Memo automatically reminds
you when to change the cartridge.
The unique BRITA Memo measures the
recommended time of use of your
cartridge. Memo is easy to use and
automatically reminds your when to
change your cartridge.The BRITA Memo is
located on the lid of the water tank.
Operation is really simple.
Start the Memo display:
To start Memo please press and hold
down the start button on the lid until all four
bars appear in the display and flash
twice.The Memo is now set.
Functional control:
The flashing dot in the bottom right corner
of the Memo indicates that the Memo is
working.
electrolux 41
Change display:
Every week one bar will disappear to
show the remaining cartridge life. After
four weeks all four bars will disappear.
This,and a flashing arrow indicate that the
cartridge should now be changed. Insert
a new cartridge according to the
instructions and reactivate the Memo as
described above.
NOTE:When only one bar is showing, you
should just check whether you have a
new BRITA MAXTRA filter cartridge to
hand.
Important:The Memo is only designed to
be used with BRITA filter cartridges.
BRITA "MEMO"-the electronic cartridge
exchange indicator has a life of
approximately 5 years. At the end of the
"MEMO's"life please remember that it is
an electronic device and to dispose on
the "MEMO"according to all applicable
provisions and regulations.To remove the
exhausted "MEMO"place a screwdriver in
the notch next to the "MEMO"and push it
out.
Please note that "MEMO"should not be
removed for any other reason than to
dispose of it.
42 electrolux
IMPORTANT INFORMATION
• The fridge door valve hole MUST
BE CLOSED with the WATER
VALVE during the regular
functioning of the appliance.
• Use only drinking water.The use of
any other drink type can leave
residues,taste or odor in the
reservoir and in the tap.
• It is possible to hear some noises
caused by air entering when the
water left the reservoir.
• In case the water does not flow
well, press the driving lever once
again. Keep the glass below the tap
for some instants,in order to assure
that all the water is collected by the
glass.
• Do not use gasified drinks,such as
soft drinks.The drink can leak due
to the gas pressure.
• Remember that water is a foodstuff.
Please consume filtered water
within one to two days.
• Should your BRITA water filter unit
not be in use for a prolonged
period (e.g. vacation),we
recommend that you discard any
water left inside the system and
leave the cartridge inside the filter
tank.Before using the system again
take out the cartridge and repeat
steps 1 to 4 of “How to use the
BRITA MAXTRA water filter
cartridge ” on page 15.
• The BRITA water filter unit is
designed for use only with
municipally treated tap water
(note:this water is constantly
controlled and according to legal
regulations safe to drink)or with
water from private supplies which
has been tested safe to drink.If an
instruction is received from the
authorities that mains water must
be boiled,the BRITA filtered water
also be boiled. When the instruction
to boil water is no longer in force,
the entire filter system must be
cleaned and a new cartridge
inserted.
More information on the use of
BRITA filter cartridges and the
‘Memo ’ can be found in the BRITA
information guide.
electrolux 43
Movable shelves
The walls of the refrigerator are
equipped with a series of runners so
that the shelves can be positioned as
desired.
Positioning the door
shelves
D338
Bottle rack
Place bottles in the rack with the
bottleneck to the front.
Important: Only store unopened
bottles horizontally.
The bottle rack can be tilted for storing
opened bottles.
To do this pull the bottle rack forward
until it can be tilted upwards, then
slide the front support into the next
level up.
To permit storage of food packages of
various sizes, the door shelves can be
placed at different heights.
To make these adjustments proceed
as follows: Gradually pull the shelf in
the direction of the arrows until it
comes free, then reposition as
required.
44 electrolux
Air recycling
HINTS
The refrigerator compartment is
equipped with a device which can be
turned on with the switch ( A - see
fig.). The green light, when on, means
that the fan is working.
It is suggested that the device be
used when the ambient temperature
exceeds 25°C .
This device allows for rapid cooling of
foods and a more uniform temperature
in the compartment.
A
Hints for refrigeration
Useful hints:
Meat (all types): wrap in polythene
bags and place on the glass shelf
above the vegetable drawer.
For safety, store in this way only one
or two days at the most.
Cooked foods, cold dishes, etc..:
these should be covered and may be
placed on any shelf.
Fruit and vegetables: these should be
thoroughly cleaned and placed in the
special drawer(s) provided.
Butter and cheese: these should be
placed in special airtight containers or
wrapped in aluminium foil or polythene
bags to exclude as much air as
possible.
Milk bottles: these should have a cap
and should be stored in the bottle rack
on the door.
Bananas, potatoes, onions and garlic,
if not packed, must not be kept in the
refrigerator.
MAINTENANCE
Unplug the appliance before
carrying out any maintenance
operation.
Warning
This appliance contains
hydrocarbons in its cooling unit;
maintenance and recharging must
therefore only be carried out by
authorized technicians.
electrolux 45
Periodic cleaning
Many proprietary kitchen surface
cleaners contain chemicals that can
attack/damage the plastics used in
this appliance. For this reason it is
recommended that the outer casing of
this appliance is only cleaned with
warm water with a little washing-u
up
liquid added.
Clean the inside with warm water and
bicarbonate of soda.
Rinse and dry thoroughly.
Clean the condenser (black grill) and
the compressor at the back of the
appliance with a brush or a vacuum
cleaner. This operation will improve the
performance of the appliance and
save electricity consumption.
Periods of non-operation
When the appliance is not in use for
long periods, take the following
precautions:
• remove the plug from the wall socket;
• remove all food;
• defrost and clean the interior and
all accessories;
Defrosting
Frost is automatically eliminated from
the evaporator of the refrigerator
compartment every time the motor
compressor stops, during normal use.
The defrost water drains out through a
trough into a special container at the
back of the appliance, over the motor
compressor, where it evaporates.
It is important to periodically clean the
defrost water drain hole in the middle
of the refrigerator compartment
channel to prevent the water
overflowing and dripping onto the food
inside. Use the special cleaner
provided, which you will find already
inserted into the drain hole.
• leave the door ajar to allow air to
circulate to prevent unpleasant smells.
Interior light
If it becomes necessary to replace the
lamp, press on the rear hook and at the
same time slide the cover in the
direction indicated by the arrow.
Attention
Replace the lamp with one of the
same power (the maximum power is
shown on the light diffuser).
D037
46 electrolux
TECHNICAL INFORMATION
Net Fridge Capacity lt.
378
Energy Consumption kWh/24h
0,403
Energy Consumption kWh/year
147
Dimensions mm
High
1800
Width
600
Depth
650
The technical infomation are situated in the rating plate on the internal left side of
the appliance.
CUSTOMER SERVICE
AND SPARE PARTS
If the appliance is not functioning
properly, check that:
• the plug is firmly in the wall socket
and the mains power switch is on;
• there is an electricity supply (find
out by plugging in another
appliance);
• If there are water drops on the
bottom of the cabinet, check that
the defrost water drain opening is
not obstructed (see “Defrosting”
section).
• If your appliance is still not working
properly after making the above
checks, contact the nearest service
centre.
To obtain fast service, it is essential
that when you apply for it you specify
the model and serial number of your
appliance which can be found on the
guarantee certificate or on the rating
plate located inside the appliance, on
the bottom left-h
hand side.
electrolux 47
INSTALLATION
Location
100 mm
The appliance should be installed well
away from sources of heat such as
radiators, boilers, direct sunlight etc.
Ensure that air can circulate freely
around the back of the cabinet. To
ensure best performance, if the
appliance is positioned below an
overhanging wall unit, the minimum
distance between the top of the
cabinet and the wall unit must be at
least 100 mm . Ideally, however, the
appliance should not be positioned
below overhanging wall units. Accurate
levelling is ensured by one or more
adjustable feet at the base of the
cabinet.
Electrical connection
Before plugging in, ensure that the
voltage and frequency shown on the
serial number plate correspond to your
domestic power supply. Voltage can
vary by ±6% of the rated voltage.
For operation with different voltages, a
suitably sized auto-transformer must
be used.
The appliance must be earthed.
The power supply cable plug is provided
with a contact for this purpose.
If the domestic power supply socket is
not earthed, connect the appliance to
a separate earth in compliance with
current regulations, consulting a
specialist technician.
The Manufacturer declines all
responsibility if the above safety
precautions are not observed.
This appliance complies with
the following E.E.C. Directives:
•
87/308 EEC of 2/6/87 relative to
radio interference suppression.
10 mm
10 mm
• 73/23 EEC of 19.2.73 (Low Voltage
Directive) and subsequent
modifications;
NP00
Attention
It must be possible to disconnect the
appliance from the mains power
supply; the plug must therefore be
easily accessible after installation.
• 89/336 EEC of 3.5.89
(Electromagnetic Compatibility
Directive) and subsequent
modifications.
48 electrolux
Rear spacers
In the appliance, there are two spacers
which must be fitted as shown in the
figure .
Slacken the screws and insert the
spacer under the screw head, then retighten the screws.
electrolux 49
Door reversibility
Before carrying out any operations,
remove the plug from the power socket.
To change the opening direction of the
door, proceed as follows:
• To carry out the following operations,
we suggest that this be made with
another person that will keep a firm
hold on the doors of the appliance
during the operations.
• Open the door with the appliance in
the upright position. Unscrew the
screws and remove the upper door
plastic trim.
• Remove the little plastic cover from
the door plastic trim and refit on the
opposite side (d).
b
a
c
• Remove using a tool the cover (e)
unscrew the lower hinge pivot (f)
and place it on the opposite side.
• Reinsert the cover (e) on the
opposite side.
• Reinsert the door .
• Pay attention that the front board of
the doors are parallel to the front
board of the top.
• Fix the door stopper on the
opposite side.
• Position and fix the upper hinge (that
can be found in the instruction for use
bag) on the opposite side .
• Fix the screw of the new cover hinge
(that can be found in the instruction for
use bag).
• Lay down the appliance back side
down.
• Remove the screw of the hinge cover
plug (a).
• Unscrew the upper hinge and remove
it (b).
• Unscrew the screw and remove the
door stopper (c).
• Remove the door.
50 electrolux
• Lift up the appliance to vertical
position.
• Open the door and reposition the
upper door plastic trim with screws.
Warning
After having reversed the opening
direction of the doors check that all the
screws are properly tightened and that
the magnetic seal adheres to the
cabinet.
If the ambient temperature is cold (i.e.
in Winter), the gasket may not fit
perfectly to the cabinet. In that case,
wait for the natural fitting of the gasket.
Lay down the appliance back side
down.
• Fix the handle on the opposite side.
Reposition, level the appliance,
wait for at least two hours and then
connect it to the power socket.
In case you do not want to carry out the
above mentioned operations, contact the
nearest After Sales Service Force.. The
After Sales Service specialist will carry
out the reversibility of the doors at
your cost.
electrolux 51
Bem-vindo ao mundo Electrolux
Obrigado por ter escolhido adquirir um produto de primeira classe da Electrolux,
que esperamos lhe traga muito prazer no futuro. A ambição da Electrolux é
oferecer uma vasta variedade de produtos de qualidade que tornem a sua vida
ainda mais confortável. Pode encontrar alguns exemplos na capa deste manual.
Tire alguns minutos para estudar este manual para que possa começar a tirar
partido dos benefícios do seu novo aparelho. Nós prometemos que lhe irá
proporcionar uma experiência superior e confortante como utilizador. Boa sorte!
52 electrolux
Os símbolos que se seguem são utilizados neste manual
Informações importantes relativas à segurança pessoal e como evitar
danos no aparelho
Informações gerais e sugestões
Informações ambientais
O símbolo
no produto ou na embalagem indica que este produto não pode
ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de
recolha selectiva para a reciclagem de equipamento eléctrico e electrónico.
Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais
consequências negativas para o
meio ambiente e para a saúde pública, que, de outra forma, poderiam ser
provocadas por um tratamento incorrecto do produto.
Para obter informações mais pormenorizadas sobre a reciclagem deste produto,
contacte os serviços municipalizados locais, o centro de recolha selectiva da sua
área de residência ou o estabelecimento onde adquiriu o produto.
electrolux 53
ÍNDICES
Advertências e conselhos
importantes
Uso e funcionamiento
Limpeza das partes internas
Painel de comandos
Display
Primeira Utilização do Aparelho
Desligar o Aparelho
Regulação de Temperatura
Funções do Menu
Utilização do compartimento
frigorífico
Função Holiday
Refrigeração dos alimentos
Brita
Prateleiras amovíveis
Prateleira para garrafas
Colocação das preteleiras da porta
54
57
57
57
57
58
58
58
58
59
60
60
61
67
67
67
Recirculação de ar
Conselhos
Conselhos para a refrigeração
Manutenção
Limpeza periódica
Paragem prolongada
Lâmpada de iluminação
Descongelação
Dados Técnicos
Assistência técnica e peças de
substsuição
Instalação
Colocação
Ligação eléctrica
Espaçadores posteriores
Reversibilidade da porta
68
68
68
68
68
69
69
69
70
70
71
71
71
72
72
54 electrolux
ADVERTÊNCIAS E
CONSELHOS
IMPORTANTES
É muito importante que este manual
de utilização acompanhe o aparelho
para garantir uma futura utilização
correcta. Se o aparelho for vendido ou
emprestado a uma outra pessoa, o
manual de utilização deve, como
acima se faz notar, acompanhá-llo, de
maneira que o utilizador possa ser
informado do seu funcionamento, das
advertências e conselhos. Se este
aparelho, munido de fecho magnético,
veio substituir um outro que tinha
portas com fecho de mola,
aconselhamos a inutilizar este fecho,
antes do aparelho ser posto
definitivamente de lado. Esta
precaução procura evitar que
crianças, brincando, se possam fechar
no aparelho o que seria altamente
perigoso.
Essas advertências têm por fim
garantir a segurança dos utilizadores.
Agradecemos, portanto, que leia o
manual atentamente, antes de instalar
e utilizar o aparelho.
Segurança
• Este aparelho não se destina a ser
utilizado por pessoas (incluindo
crianças) com capacidades mentais,
sensoriais e físicas reduzidas, ou com
falta de experiência e conhecimento, a
não ser que sejam supervisionadas ou
recebam instruções relativamente à
utilização do aparelho, por parte de
uma pessoa responsável pela sua
segurança.
•
•
•
•
•
•
•
•
•
As crianças devem ser
supervisionadas para garantir que não
brincam com o electrodoméstico.
É perigoso modificar ou tentar
modificar as características deste
aparelho.
Este aparelho é pesado. Tenha o
maior cuidado quando o deslocar
Não consuma certos produtos, tais
como gelados, imediatamente
após terem saído do aparelho; a
temperatura muito baixa a que se
encontram pode provocar
queimaduras.
Este aparelho contém
hidrocarbonetos no circuito
refrigerante; portanto, a
manutenção e a recarga devem
ser efectuadas exclusivamente por
pessoal autorizado pelo produtor.
Preste a máxima atenção ao
deslocar o aparelho, para não
danificar as partes do circuito
refrigerante, evitando assim
possíveis saídas de fluido.
O aparelho não deve ser instalado
perto de elementos de
aquecimento ou fogões de gás.
Evite a exposição prolongada do
aparelho aos raios do sol.
A parte de trás do aparelho deve
receber uma suficiente ventilação e
deve ser evitado qualquer dano ao
circuito refrigerante.
Somente para os congeladores
(excepto os de encaixe): a melhor
colocação é na cave.
Assistência
• Se uma eventual modificação da
instalação eléctrica, na casa do
electrolux 55
utilizador, tiver de ser feita para tornar
possível a instalação do aparelho,
deve, esta, ser efectuada por pessoal
qualificado.
• Este aparelho deve ser assistido
por um Centro de Assistência
autorizado, sendo apenas
aplicadas peças de origem.
• Em caso de avaria, não tente você
mesmo, reparar o aparelho. As
reparações executadas por
pessoas inexperientes, podem
causar danos físicos e mate-riais
(aumentando as avarias a serem
reparadas). Faça apelo ao seu
Centro de Assistência mais
próximo e insista em peças
genuínas.
•
•
•
Utilização
• Os frigoríficos e/ou congeladores
domésticos destinam-se,
unicamente, à conservação e/ou
congelação de alimentos.
• Os melhores rendimentos são
conseguidos com temperaturas
ambiente incluídas entre +18°C e
+43°C (Classe T); +18°C e +38°C
(Classe ST); +16°C e +32°C
(Classe N); +10°C e +32°C (Classe
SN); a classe a que pertence o
aparelho é indicada na placa de
matrícula (posta na cela ao lado do
compartimento dos legumes).
Atenção: com temperaturas
ambiente não incluídas nas
indicadas para a classe climática a
que pertence o produto, é preciso
cumprir as indicações seguintes:
quando a temperatura ambiente
•
descer abaixo do valor mínimo,
pode não ser garantida a
temperatura de conservação no
compartimento congelador;
portanto, aconselha-se a
consumar rapidamente os
alimentos nele contidos.
Um produto descongelado não
deve, em nenhum caso, voltar a
ser congelado.
Siga as indicações do fabricante
para a conservação e/ou
congelação dos alimentos.
O revestimento interior do aparelho
em composto de pequenos tubos
por onde passa o refrigerante. Se
estes tubos forem danificados o
aparelho ficará irremediavelmente
avariado, provocando a perda dos
alimentos no seu interior. NÃO
UTILIZE OBJECTOS
PONTEAGUDOS para raspar o gelo
acumulado. Esse gelo pode ser
raspado utilizando a espátula que é
fornecida com o aparelho. Para
eliminar grandes quantidades de gelo
acumulado, é aconselhável deixá-lo
derreter. Veja as instruções para a
descongelação.
Não coloque no
compartimento/congelador a baixa
temperatura, garrafas ou latas com
bebidas gaseificadas dado que se
cria uma pressão elevada no interior
da garrafa e/ou lata havendo o perigo
de este explodir. Desta explosão
resultariam danos graves para o
aparelho.
56 electrolux
Instalação
• Durante o normal funcionamento o
condensador e o compressor,
colocados na parte de trás do
aparelho, aquecem sensivelmente.
Por razões de segurança a
ventilação deve ser como indicado
na respectiva Figura.
Atenção: mantenha as aberturas
para a ventilação livres de qualquer
obstrução.
• O aparelho aquece, sensivelmente,
ao nível do con-densador e do
compressor. Certifique-se que o ar
circula, livremente, à volta do
aparelho. Uma ventila-ção
insuficiente ocasionaria um mau
funcionamen-to, danos para o
aparelho e perda dos alimentos no
seu interior. Siga as instruções
para a correcta instalação do
aparelho.
• Assegure-se, quando instalar o
aparelho, que este não repousa
sobre o cabo de alimentação
eléctrica.
Importante: se o cabo de
alimentação se danificar, deverá ser
substituído por um cabo especial ou
por um conjunto, disponíveis junto do
construtor ou do serviço de
assistência técnica.
• Os componentes do aparelho que
aquecem devido ao seu
funcionamento não devem estar
expostos. Sempre que possível as
costas do aparelho devem ficar
encostadas a uma parede
• Desligue sempre a tomada de
corrente antes de proceder à limpeza
ou qualquer operação de
manutenção do aparelho.
• Ao transportar o aparelho na
horizontal, pode acontecer que o óleo
contido no compressor escorra para
o circuito refrigerante. É portanto
aconselhável esperar pelo menos
duas horas antes de ligar o aparelho
à corrente.
Protecão do
ambiente
Este aparelho não contem, no seu
circuito refrigerante e nas suas
matérias isolantes, gases nocivos à
camada de ozono.Mesmo assim este
aparelho deve, quando for
destruido,receber os cuidados
convenientes, de acordo com as
disposições em vigor para a protecção
do melo ambiente. Os materiais
utilizados neste aparelho, marcados
com o simbolo
são reciclàveis.
electrolux 57
USO E
FUNCIONAMIENTO
Limpeza das partes
internas
Estando o aparelho convenientemente
instalado, antes de o utilizar,
aconselhamos a sua limpeza
cuidadosa com água tépida e sabão
neutro para retirar o cheiro
característico do “novo”.
Não utilize detergentes ou pós
abrasivos, que podem danificar
os acabamentos. Enxague e
seque cuidadosamente.
Painel de comandos
A B
A - Tecla para ligar/desligar o aparelho
B - Tecla de regulação de temperatura
C - Display de exibição temperaturas
e funções
C
D E
D - Tecla de activação das funções
E - Tecla de confirmação
Display
Indicador de temperatura positiva
Indicador da temperatura (dígitos)
Se ligado, indica que está activa a
função Shopping
Se ligado, indica que está activa
a função Child Lock
Se ligado, indica que está activa a
função Eco Mode
58 electrolux
Primeira Utilização
do Aparelho
Após ter introduzido a ficha na tomada
de corrente, se o écrã não se iluminar
carregue na tecla (A).
Para um correcto armazenamento dos
alimentos seleccione a Função Eco
Mode que garante a seguinte
temperatura:
cerca de +5°C no frigorífico.
• Para seleccionar uma temperatura
diferente veja a secção "Regulação
de Temperatura".
Importante
Se a porta permanecer entreaberta por
mais de 7 minutos, a luz interna
desligar-se-á utomaticamente.
A função de luz interna será restaurada
abrindo e fechando a porta do frigorífico.
Desligar o Aparelho
Para desligar o aparelho prima a tecla
(A) durante mais de 1 segundo.
Será iniciada uma contagem decrescente
da temperatura de -3 -2 -1 .
Regulação de
Temperatura
A temperatura pode ser regulada
pressionando a tecla (B).
Pressionando a tecla (B), a
temperatura configurada aparece a
piscar no display.
Para confirmar a temperatura
pretendida, pressione a tecla (E),
(ouvirá o sinal sonoro) ou aguarde
durante alguns segundos (não ouvirá o
sinal sonoro).
Depois o display volta a indicar a
temperatura interna do compartimento.
A temperatura programada será
atingida em 24h.
Após um longo período sem utilização
não será necessário ajustar novamente
a temperatura pois esta fica em
memória.
Atenção!
Durante o período de estabilização na
primeira colocação em função, a
temperatura visualizada pode não
corresponder à temperatura
configurada. Durante este período é
possível que a temperatura visualizada
seja diferente da temperatura
configurada.
Funções do Menu
Pressionando a tecla (D) acciona as
funções do Menu. Cada função pode
ser confirmada pressionando a tecla (E).
Se não carregar na tecla (E), após
alguns segundos, o display volta ao
ecrã/informação anterior
As seguintes funções são indicadas:
Função Child Lock
Função Shopping
Função Eco Mode
electrolux 59
Função Child Lock
A função Child Lock é activada
carregando na tecla (D) até aparecer o
símbolo correspondente
.
Deverá confirmar a sua escolha
pressionando a tecla (E) por alguns
segundos.
Irá ouvir um sinal sonoro e o símbolo
permanece ligado.
Com esta função activada não será
possível fazer alterações nas
definições programadas anteriormente.
É possível desactivar a função a
qualquer momento carregando a tecla
(D) até o símbolo
começar a piscar
e depois pressionando a tecla (E).
Função Shopping
Se necessitar de colocar uma grande
quantidade de alimentos
quentes/mornos, por exemplo, depois
de estes terem sido comprados,
sugerimos que active a função
Shopping para refrigerar mais
rapidamente evitando assim que os
alimentos que acabou de colocar
dentro do seu aparelho aqueçam os
que já lá estavam anteriormente frescos.
A função Shopping é activada
carregando na tecla (D) até aparecer o
símbolo correspondente
.
Deverá confirmar a sua escolha
pressionando a tecla (E) por alguns
segundos.
Irá ouvir um sinal sonoro e o símbolo
permanece ligado.
Esta função desliga-se
automaticamente após 6 horas.
É possível desactivar a função a
qualquer momento carregando a tecla
(D) até o símbolo
começar a piscar
e depois pressionando a tecla (E).
Função Eco Mode
A função Eco Mode é activada
carregando na tecla (D) até aparecer o
símbolo correspondente
(or
ajustando a temperatura para +5°C).
Deverá confirmar a sua escolha
pressionando a tecla (E) por alguns
segundos.
Irá ouvir um sinal sonoro e o símbolo
permanece ligado.
Nesta função as temperatures são
definidas automaticamente (+ 5°C),
mantendo as melhores condições de
conservação dos alimentos.
É possível desactivar a função a qualquer
momento alterando a temperatura
seleccionada no compartimento.
Utilização do
compartimento frigorífico
A temperatura do frigorífico pode ser
configurada entre +2°C e +8°C.
Durante o funcionamento normal é
visualizada a temperatura do
compartimento frigorífico.
Atenção!
É normal ter uma diferença entre a
temperatura visualizada e aquela
configurada. Sobretudo quando:
• foi recentemente alterada a
temperatura configurada
• a porta foi mantida aberta por
muito tempo
• foram introduzidos alimentos
quentes.
60 electrolux
Função Holiday “H”
No regime de férias, a temperatura
TEÓRICA do frigorífico é regulada para
+ 15 °C. Este regime
permite- lhe deixar o frigorífico vazio
fechado, em vez de aberto, - sem que
se verifique uma formação de cheiros
ou de bolor - durante uma ausência
mais prolongada ( p. ex. férias) .
Vantagem: a porta não poderá, assim,
fechar- se acidentalmente ou ser
fechada, por descuido, por pessoas
que tenham eventualmente acesso à
casa, durante a sua ausência. Sem o
regime de férias, isso daria origem à
formação de cheiros e de bolor.
A função Holiday H pode ser ajustada
premindo a tecla B. Ao premir a tecla
B, a actual definição de temperatura
pisca no indicador. Prima novamente a
tecla B. Quando no visor for
apresentada a letra H, confirme a
escolha da temperatura premindo a
tecla E (ouvirá o aviso sonoro) ou
aguarde alguns segundos (não ouvirá
o aviso sonoro).
O frigorífico está agora na função
Holiday no modo de poupança de
energia e o indicador apresenta a letra
H.
É possível desactivar a função a
qualquer altura mudando a
temperatura seleccionada no
compartimento.
Atenção!
Não coloque produtos no frigorífico
enquanto ele estiver a funcionar no
regime de férias.
Refrigeração dos
alimentos
Para obter um melhor rendimento do
seu aparelho:
• reparta as provisões de maneira a
que o ar possa circular, facilmente,
à volta delas;
• não introduza, na caixa, alimentos
ainda quentes ou líquidos em
evaporação;
• cubra os alimentos, de especial
modo se são aromáticos.
electrolux 61
Como usar o dispensador de água
com o cartucho filtrante BRITA
MAXTRA
Unidade de filtragem de água BRITA
Componentes internos:
Componentes externos:
1
2
3
1 Dispensador
2 Nível da água
3 Tabuleiro recolhe gotas
1 Reservatório da água
2 Funil
3 Tampa do reservatório
4 Válvula + vedante
5 Incluindo o cartucho filtrante
6 BRITA Memo - indicador electrónico
de troca de cartucho
Operações iniciais para utilizar o
dispensador de água
1. Remova a fita adesiva e qualquer outro
sistema de protecção do conjunto do
reservatório
2. Limpe os componentes, tal como
descrito em "Limpeza do dispensador de
água", para eliminar eventuais resíduos.
Limpeza do dispensador de água
1. Destrave os dois elementos de
bloqueio nos lados do reservatório
tal como indicado nas figuras abaixo:
– Retire o cartucho BRITA MAXTRA da
unidade de filtragem da água
– Pressione os elementos de bloqueio
no meio e eleve-os
– Desloque o bloqueador em direcção
ao centro do reservatório.
62 electrolux
2. Puxe o reservatório para cima, na
direcção da válvula.
3. Retire a tampa e o funil.
4. Desenrosque a válvula, rodando-a
para
a esquerda (tenha atenção para não
soltar o vedante da válvula, pois este é
necessário para o correcto
funcionamento da unidade).
5. Lave a tampa do reservatório, a
válvula e o vedante com uma solução
de água morna e sabão neutro.
Enxagúe e insira- -os no orifício da
porta durante a limpeza dos restantes
componentes (para evitar fugas de ar
frio do frigorífico).
6. Lave o reservatório e o funil na
máquina de lavar louça ou com uma
solução de água morna e sabão
neutro, por fim, enxagúeos.
7. Após a limpeza, volte a retirar a
válvula da porta do frigorífico e monte
o reservatório pela ordem inversa
(4;3;2;1) à da desmontagem (tenha
atenção à posição do vedante da
válvula).
8. Coloque o reservatório montado na
porta, na direcção da válvula.
9. Trave os elementos de bloqueio pela
ordem inversa à da destravagem.
10. Volte a colocar o cartucho BRITA
MAXTRA no funil.
Como usar o cartucho filtrante BRITA
MAXTRA
Passo 1: Preparar o cartucho
Para preparar o cartucho filtrante
BRITA retire o invólucro protector
(nota: o cartucho e o interior do
invólucro podem apresentar humidade,
trata-se apenas de condensação).
Coloque o cartucho em água fria e
abane-o ligeiramente para remover
quaisquer bolhas de ar. O filtro está
agora pronto a ser usado.
Ao contrário de outros cartuchos
filtrantes para água, não é necessário
embeber previamente o novo cartucho
Maxtra.
electrolux 63
Passo 2: Inserir no reservatório
da água
Retire a tampa do reservatório. Antes de
inserir o cartucho, retire o funil, lave-o,
enxagúe- o e seque-o bem. A seguir,
limpe bem o interior do reservatório da
água com um pano húmido e seque-o.
Coloque o cartucho no reservatório do
filtro e empurre para baixo, até fazer
'click'. Ao virar o funil para baixo o
cartucho deverá ficar no lugar.
Passo 3: Limpar o cartucho
Passo 4: Encher o reservatório da
água
Para encher o reservatório com água fria,
basta abrir a tampa no topo e despejar
um jarro de água da torneira tal como
indicado na figura (utilize a tampa de cada
vez que desejar encher com água).
Importante Para evitar derramamentos de
água quando fecha e abre a porta do
frigorífico, recomendamos a não encher
totalmente o reservatório de água, mas a
deixar um espaço de ar até acima.
Caso não tenha usado toda a água
filtrada no reservatório dentro de 1 a 2
dias, despeje a água restante antes de
voltar a encher a unidade de filtragem da
água BRITA.
Aguarde até que a água seja filtrada e
repita o "Passo 4" tantas vezes até que a
unidade de filtragem da água BRITA
esteja cheia.
Retire o funil da unidade de filtragem da
água BRITA, encha-o à torneira com
água fria e aguarde que esta seja
filtrada. Deixe escorrer os dois primeiros
enchimentos para o lava-louça. Estes
dois primeiros enchimentos servem para
limpar o cartucho filtrante. A seguir, volte
a colocar o funil na unidade de filtragem
da água BRITA. Volte a colocar a tampa
e pressione cuidadosamente para
garantir que esta fica bem fechada.
64 electrolux
Retirar o cartucho com a pega em
forma de anel
Para trocar o cartucho, passadas quatro
semanas, basta puxá-lo pela pega em
forma de an el para o retirar do funil e
repetir os passos 1 a 3 acima descritos.
Memo BRITA
Para obter o máximo desempenho e um
sabor ideal, é importante trocar
regularmente o cartucho BRITA. A BRITA
recomenda que troque o cartucho na
unidade de filtragem da água BRITA do
seu frigorífico a cada quatro semanas. O
Memo BRITA lembra-o
o automaticamente
quando deve trocar o cartucho.
O original Memo BRITA mede o tempo
de uso recomendado do cartucho.
O Memo é fácil de usar e lembra-o
automaticamente quando trocar o
cartucho.
O Memo BRITA encontra-se na tampa
do reservatório da água. O seu
funcionamento é muito simples.
Iniciar o visor do Memo
Para iniciar o Memo, prima o botão na
tampa e mantenha-o premido até surgirem
as quatro barras no visor e estas piscarem
duas vezes. O Memo está agora
configurado.
Controlar o funcionamento
O ponto intermitente no canto inferior
direito do Memo indica que este está a
funcionar.
electrolux 65
Mudar o visor:
Em cada semana desaparece uma barra
para indicar a vida útil restante do
cartucho. Após quatro semanas todas as
barras terão desaparecido. Isto e uma
seta intermitente indicam que o cartucho
deve ser agora trocado. Insira um
cartucho novo de acordo com as
instruções e reactive o Memo tal como
acima descrito..
Quando for visível apenas uma barra,
deverá verificar se possui um cartucho
filtrante BRITA MAXTRA novo disponível.
Importante O Memo foi concebido
para ser usado apenas com cartuchos
filtrantes BRITA.
Memo BRITA: O indicador electrónico
de troca de cartucho tem uma vida útil
de aproximadamente 5 anos. No fim
da vida útil do Memo lembre-se de
que se trata de um dispositivo
electrónico, devendo ser eliminado de
acordo com as disposições e
regulamentos aplicáveis. Para retirar o
Memo gasto, insira uma chave de
fendas na ranhura junto ao Memo e
puxe- -o para fora.
Não se esqueça que o Memo não
deve ser retirado por qualquer outro
motivo que não seja a sua eliminação.
66 electrolux
IInformações importantes
• O orifício da válvula da porta do
frigorífico tem de estar fechado com a
válvula da água durante o normal
funcionamento do aparelho.
• Utilize apenas água potável. A
utilização de outro tipo de bebida pode
deixar resíduos, sabor ou cheiro no
reservatório e na torneira.
• É possível ouvir alguns ruídos
provocados pela entrada de ar durante
a saída da água do reservatório.
• Se a água não sair correctamente,
volte a pressionar a alavanca de
accionamento.
Mantenha o copo debaixo da torneira
durante
alguns
instantes
para
assegurar que este recolhe toda a
água.
• Não utilize bebidas gaseificadas,
como sejam refrigerantes. A bebida
pode verter devido à pressão do gás.
• Lembre-se de que a água é um
produto alimentar. Consuma a água
filtrada dentro de um a dois dias.
• Caso não use a unidade de filtragem
da água BRITA durante um período de
tempo prolongado (p. ex. férias),
recomendamos a despejar toda a água
existente no sistema e a deixar o
cartucho dentro do reservatório do
filtro.
Antes de voltar a usar o sistema, retire
o cartucho e repita os passos 1 a 4 de
"Como usar o cartucho filtrante BRITA
MAXTRA".
• A unidade de filtragem da água BRITA
foi concebida para ser usada apenas
com água municipal da torneira (nota:
esta
água
é
constantemente
controlada, sendo apta para beber de
acordo com os regulamentos legais) ou
com água de fontes privadas, que
tenham sido testadas e declaradas
aptas para beber.
Caso sejam recebidas instruções das
autoridades no sentido de ferver a água
da torneira, a água filtrada BRITA terá
igualmente de ser fervida. Quando as
instruções para ferver a água deixarem
de estar em vigor, todo o sistema de
filtragem tem de ser limpo e inserido um
novo cartucho.
Pode encontrar mais informações
sobre os cartuchos filtrantes BRITA e o
Memo no manual informativo BRITA.
Pode adquirir novos cartuchos filtrantes
BRITA e o Memo através da rede de
assistência ao consumidor da Electrolux
ou da BRITA.
electrolux 67
Prateleiras amovíveis
Nas paredes do compartimento há
calhas que permitem colocar as
prateleiras a diferentes alturas.
Colocação das
prateleiras da porta
D338
Prateleira para garrafas
Colocar as garrafas da prateleira com
a boca para frente.
Atenção: Só guardar deitadas garrafas
que ainda não tenham sido abertas.
Para guardar garrafas já abertas, a
prateleira para garrafas pode ser
colocada na posição inclinada.
Para tal, puxe a prateleira para
garrafas para frente, até que seja
possível levantá-la. Em seguida,
colocar a prateleira da frente em um
nível mais alto.
Pode modificar a posição das
prateleiras da porta. Para isso
proceda da seguinte forma:
Empurre gradualmente a prateleira no
sentido que indica a seta até
desencaixa-la. Depois monte-a no
lugar desejado fazendo a operação
inversa.
68 electrolux
Recirculação de ar
O compartimento geladeira é dotado
de uma ventoinha especial que é
ativada agindo no interruptor (A-ver
fig.), o sinal luminoso aceso significa
que a ventoinha está funcionando.
Aconselha-se o uso da ventoinha
quando a temperatura ambiente
ultrapassa os 25°C.
Este dispositivo permite um
arrefecimento rápido dos alimentos e
uma uniformidade melhor da
temperatura dentro do
compartimento.
A
Frutas e legumes: nas caixas de
legumes depois de lavados.
Bananas, batatas, cebola e alho, se
não forem preparados, não se
conservam no refrigerador.
MANUTENÇÃO
Antes de qualquer intervenção
no aparelho, aconselhamos que
se desligue a tomada de corrente.
Aviso
Este electrodoméstico contém
hidrocarbonetos no sistema de
refrigeração; a manutenção e a
recarga deve ser, portanto,
executada apenas por técnicos
autorizados.
Limpeza periódica
Muitos detergentes específicos para
as superfícies da cozinha contêm
agentes químicos que podem
corromper/danificar as partes em
plástico presentes neste aparelho.
CONSELHOS
Conselhos para a
refrigeração
Carne (de qualquer tipo): envolva
esses alimentos em sacos plásticos e
coloque-as na divisão imediatamente
acima das caixas para legumes.
O período de conservação é de 1 a 2
dias, no máximo.
Alimentos cozidos, pratos frios, etc:
coloque-os, bem cobertos, numa
prateleira qualquer.
Aconselha-sse, por isso, de limpar o
revestimento externo deste aparelho
só com água quente juntamente com
uma pequena quantidade de
detergente líquido para a louça.
Lave as paredes e acessórios com
água tépida e bicarbonato de soda.
Enxague e seque cuidadosamente;
limpe o condensador e o
motocompressor com uma escova ou
um aspirador. Esta operação vai
melhorar o funcionamento com
conseguinte poupança de energia.
electrolux 69
Paragem prolongada
No caso de se ausentar por um
período prolongado, desligue a
tomada de corrente, esvazie, degele e
limpe o aparelho.
Mantenha as portas entre-abertas
durante toda a não utilização, para
facilitar a circulação do ar no interior e
evitar a formação de cheiros
desagradáveis.
Lâmpada de iluminação
Para a eventual substituição da
lâmpada apertar o engate traseiro e
simultaneamente desenfiar a tampa no
sentido das setas.
Descongelação
A descongelação do refrigerador dáse automaticamente durante cada
período de paragem do compressor.
A água proveniente do descongelação
é evacuada para um recipiente situado
na parte detrás do aparelho, por cima
do compressor, e onde ela se
evapora.
Não se esqueça de limpar
periodicamente o orifício de
escoamento de água do
descongelação que se encontra no
centro da goteira do compartimento
refrigerador para evitar que a água
possa transbordar e cair sobre os
alimentos. Utilize para esse efeito a
pequena barra que se encontra no
orifício.
Atenção
Substituir a lâmpada com uma
de potência igual (a potência
máxima está contida no difusor
de luz).
D037
70 electrolux
DADOS TECNICOS
Capacidade lìquida em litros do frigorìfico
378
Consumo energético en kWh/24h
0,403
Consumo energético en kWh/ano
147
Dimensões em mm
Altura
1800
Largura
600
Profundidade
650
Os dados técnicos são indicados na placa de matrícula que se encontra no lado
esquerdo interno do apareho.
ASSISTÊNCIA
TÉCNICA E PEÇAS
DE SUBSTITUIÇÃO
Se o aparelho não funcionar verifique:
• Se a ficha está bem introduzida na
tomada e se há corrente na rede.
• Se o botão do termóstato está na
posição correcta.
• No caso de haver vibrações ou
ruídos verifique se o aparelho está
em contacto com moveis que
podem transmitir ou ampliar ruídos
e vibrações.
• Verifique também se as tubagens
do sistema refrigerante não vibram.
Se houver restos de água no interior
do frigorifico verifique se o orifício de
descarga não está obstruído.
Se depois de todas estas verificações
o problema persistir dirija-se ao seu
vendedor ou o serviço de assistência
mais perto da sua residência.
Para obter uma assistência mais
rápida indique os dados da place de
identificac,ão do aparelho que se
encontra no interior do
electrodoméstico na parede do fundo
no lado esquerdo, e também o modelo
número de serie e certificado de
garantia.
electrolux 71
INSTALAÇÃO
Ligação eléctrica
Colocação
Verifique, antes de ligar o aparelho, se
a voltagem e a frequência indicadas na
placa sinalética correspondem às da
sua rede. Tolerância admitida na
voltagem nominal: ±6%. Para a
adaptação do aparelho a voltagens
diferentes, é indispensável a adjunção
de um auto-transformador de uma
potência adequada.
Verifique se a tomada de corrente da
parede está em bom estado e apta a
receber a ficha do fio de alimentação
do aparelho.
Esta última está conforme às normas
em vigor e possui uma entrada para a
ligação à terra. Essa ficha pode ser
ligada a qualquer tomada de corrente
desde que esta tenha uma ponta de
ligação à terra. No caso em que a
tomada não tenha a ligação à terra,
ligar o aparelho a uma instalação de
ligação à terra separada, conforme as
normas em vigor, consultando para
isso um técnico especializado.
A Casa Construtora declina toda e
qualquer responsabilidade no caso de
esta norma contra os acidentes não
ser cumprida e se verificarem
acidentes originados por deficiente
ligação à terra, ou falta dela.
Este aparelho está conforme as
seguintes Directrizes
Comunitárias:
• 87/308 de 2/6/87 respeitante à
supressão das interferências radioeléctricas.
• 73/23 CEE 19/02/73 (Baixa Tensão)
e sucessivas modificações;
• 89/336 CEE 03/05/89
(Compatibilidade Electromagnética)
e sucessivas modificações.
Coloque o aparelho longe de qualquer
fonte de calor (aquecimento, fogões,
ou raios solares demasiado
intensos).Verifique que nas parses
posterior, superior e inferior o ar pode
circular livremente. Para um melhor
funcionamento verifique que a parse
superior têm pelo menos 100 mm de
distancia de algum móvel suspenso
por cima do aparelho . A solução
preferível é indicada na (sem móvel).
Um ou vários pés niveladores situados
na base têm a função de nivelar o
aparelho correctamente.
NP00
10 mm
10 mm
100 mm
Importante
O aparelho deve poder ser desligado
da rede; uma vez realizada a
instalação, portanto, é necessário que
a ficha fique acessível.
72 electrolux
Espaçadores posteriores Reversibilidade da porta
No interior do aparelho encontram se
dois espaçadores que hão de ser
montados nos figuras.
Desapertar os parafusos, inserir o
espaçador debaixo da cabeça do
parafuso e voltar a apertar.
Antes de levar a cabo qualquer
operação, remova a ficha da tomada.
Para mudar a direcção de abertura da
porta proceda do seguinte modo:
• Para levar a cabo as seguintes
operações, nós sugerimos que o
faça com outra pessoa que possa
segurar firmemente a porta do
aparelho durante as operações.
• Abra a porta com o aparelho na
posição vertical. Desaperte os
parafusose e remova a parte
superior de plástico da porta.
• Remova a bucha e reposicione no
lado contrário (d).
• Deite o aparelho com a parte
traseira para baixo.
• Remova o parafuso da cobertura
da dobradiça (a)
• Desaparafuse a dobradiça superior
e remova-a (b)
• Desaparafuse e retire o travão da
porta (c)
• Remova a porta.
• Remova usando uma ferramenta a
capa (e) , desaparafuse o pino no
eixo da dobradiça inferior (f) e
reaparafuse no lado oposto.
electrolux 73
b
a
• Abra a porta e reposicione a parte
superior de plástico da porta com
parafusos.
c
• Reinsira a cobertura (e) no lado
oposto.
• Reinsira a porta.
• Fixe a pega no lado oposto.
Reposicione, eleve o aparelho,
espere pelo menos duas horas
antes de ligue na ficha de
alimentação.
• Preste atenção à parte da frente da
porta, que é paralela à parte
superior.
• Coloque o travão da porta no lado
oposto.
• Posicione e fixe a dobradiça
superior (que pode ser encontrada
no saco das instruções de
utilização) no lado oposto.
• Fixe o parafuso da nova cobertura
da dobradiça (que pode ser
encontrada no saco das instruções
de utilização).
• Eleve o aparelho para a posição
vertical.
Em qualquer caso, se não desejar
levar a cabo as operações acima
descritas, contacte o Concessionário
de Assitência Técnica mais próximo. O
Concessionário, especialista no
serviço pós venda levará a cabo a
reversibilidade das portas.
Aviso
Depois de reverter a direcção de
abertura da porta, verifique que todos
os parafusos estão correctamente
apertados e que o selo magnético
adere ao aparelho.
Se a temperatura ambiente é fria, (ex.
no Inverno), a borracha pode não
aderir perfeitamenteao aparelho. Em
qualquer caso, espere pelo natural
ajustamento da borracha, ou acelere
este processo aquecendo a parte não
aderente com um secador de cabelo.
www.electrolux.com
www.electrolux.es
www.electrolux.pt
2223 463-05-00 25082009
Download PDF

advertising
