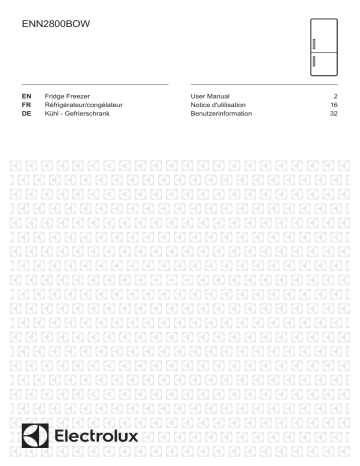

ENN2800BOW
EN
FR
DE
Fridge Freezer
Réfrigérateur/congélateur
Kühl - Gefrierschrank
User Manual
Notice d'utilisation
Benutzerinformation
2
16
32
2
www.electrolux.com
CONTENTS
1. SAFETY INFORMATION....................................................................................3
2. SAFETY INSTRUCTIONS..................................................................................4
3. OPERATION.......................................................................................................5
4. DAILY USE......................................................................................................... 6
5. HINTS AND TIPS............................................................................................... 8
6. CARE AND CLEANING......................................................................................9
7. TROUBLESHOOTING......................................................................................10
8. INSTALLATION................................................................................................ 13
9. NOISES............................................................................................................ 14
10. TECHNICAL INFORMATION......................................................................... 15
WE’RE THINKING OF YOU
Thank you for purchasing an Electrolux appliance. You’ve chosen a product that
brings with it decades of professional experience and innovation. Ingenious and
stylish, it has been designed with you in mind. So whenever you use it, you can
be safe in the knowledge that you’ll get great results every time.
Welcome to Electrolux.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.electrolux.com/webselfservice
Register your product for better service:
www.registerelectrolux.com
Buy Accessories, Consumables and Original spare parts for your appliance:
www.electrolux.com/shop
CUSTOMER CARE AND SERVICE
Always use original spare parts.
When contacting our Authorised Service Centre, ensure that you have the
following data available: Model, PNC, Serial Number.
The information can be found on the rating plate.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.
ENGLISH
1.
3
SAFETY INFORMATION
Before the installation and use of the appliance, carefully
read the supplied instructions. The manufacturer is not
responsible for any injuries or damages that are the
result of incorrect installation or usage. Always keep the
instructions in a safe and accessible location for future
reference.
1.1 Children and vulnerable people safety
•
•
•
•
This appliance can be used by children aged 8 years
and above and by persons with reduced capabilities
provided that they have been given instruction and/or
supervision regarding the safe use of the appliance
and understand the potential hazards involved.
Do not let children play with the appliance.
Children shall not carry out cleaning and user
maintenance of the appliance without supervision.
Keep all packaging away from children and dispose of
it appropriately.
1.2 General Safety
•
•
•
•
•
This appliance is intended to be used in household
and similar applications such as:
– Farm houses; staff kitchen areas in shops, offices
and other working environments
– By clients in hotels, motels, bed and breakfast and
other residential type environments
Keep ventilation openings, in the appliance enclosure
or in the built-in structure, clear of obstruction.
Do not use mechanical devices or other means to
accelerate the defrosting process, other than those
recommended by the manufacturer.
Do not damage the refrigerant circuit.
Do not use electrical appliances inside the food
storage compartments of the appliance, unless they
are of the type recommended by the manufacturer.
4
www.electrolux.com
•
•
•
•
Do not use water spray and steam to clean the
appliance.
Clean the appliance with a moist soft cloth. Only use
neutral detergents. Do not use abrasive products,
abrasive cleaning pads, solvents or metal objects.
Do not store explosive substances such as aerosol
cans with a flammable propellant in this appliance.
If the supply cord is damaged, it must be replaced by
the manufacturer, its Authorised Service Centre or
similarly qualified persons in order to avoid a hazard.
2. SAFETY INSTRUCTIONS
2.1 Installation
2.2 Electrical connection
WARNING!
Only a qualified person must
install this appliance.
•
•
•
•
•
•
•
•
•
•
•
Remove all the packaging and the
transit bolts.
Do not install or use a damaged
appliance.
Follow the installation instruction
supplied with the appliance.
Always take care when moving the
appliance as it is heavy. Always use
safety gloves and enclosed footwear.
Make sure the air can circulate
around the appliance.
Wait at least 4 hours before
connecting the appliance to the power
supply. This is to allow the oil to flow
back in the compressor.
Do not install the appliance close to
radiators or cookers, oven or hobs.
The rear of the appliance must stand
against the wall.
Do not install the appliance where
there is direct sunlight.
Do not install this appliance in areas
that are too humid or too colds, such
as the construction appendices,
garages or wine cellars.
When you move the appliance, lift it
by the front edge to avoid scratching
the floor.
WARNING!
Risk of fire and electrical
shock.
•
•
•
•
•
•
•
•
The appliance must be earthed.
Make sure that the electrical
information on the rating plate agrees
with the power supply. If not, contact
an electrician.
Always use a correctly installed
shockproof socket.
Do not use multi-plug adapters and
extension cables.
Make sure not to cause damage to
the electrical components (e.g. mains
plug, mains cable, compressor).
Contact the Authorised Service
Centre or an electrician to change the
electrical components.
The mains cable must stay below the
level of the mains plug.
Connect the mains plug to the mains
socket only at the end of the
installation. Make sure that there is
access to the mains plug after the
installation.
Do not pull the mains cable to
disconnect the appliance. Always pull
the mains plug.
2.3 Use
WARNING!
Risk of injury, burns,
electrical shock or fire.
ENGLISH
•
•
•
•
•
•
•
•
•
•
•
•
Do not change the specification of this
appliance.
Do not put electrical appliances (e.g.
ice cream makers) in the appliance
unless they are stated applicable by
the manufacturer.
Be careful not to cause damage to the
refrigerant circuit. It contains
isobutane (R600a), a natural gas with
a high level of environmental
compatibility. This gas is flammable.
If damage occurs to the refrigerant
circuit, make sure that there are no
flames and sources of ignition in the
room. Ventilate the room.
Do not let hot items to touch the
plastic parts of the appliance.
Do not put soft drinks in the freezer
compartment. This will create
pressure on the drink container.
Do not store flammable gas and liquid
in the appliance.
Do not put flammable products or
items that are wet with flammable
products in, near or on the appliance.
Do not touch the compressor or the
condenser. They are hot.
Do not remove or touch items from
the freezer compartment if your hands
are wet or damp.
Do not freeze again food that has
been thawed.
Obey the storage instructions on the
packaging of frozen food.
2.4 Internal light
•
•
•
•
5
Before maintenance, deactivate the
appliance and disconnect the mains
plug from the mains socket.
This appliance contains hydrocarbons
in the cooling unit. Only a qualified
person must do the maintenance and
the recharging of the unit.
Regularly examine the drain of the
appliance and if necessary, clean it. If
the drain is blocked, defrosted water
collects in the bottom of the
appliance.
2.6 Disposal
WARNING!
Risk of injury or suffocation.
•
•
•
•
•
•
Disconnect the appliance from the
mains supply.
Cut off the mains cable and discard it.
Remove the door to prevent children
and pets to be closed inside of the
appliance.
The refrigerant circuit and the
insulation materials of this appliance
are ozone-friendly.
The insulation foam contains
flammable gas. Contact your
municipal authority for information on
how to discard the appliance
correctly.
Do not cause damage to the part of
the cooling unit that is near the heat
exchanger.
The type of lamp used for this
appliance is not suitable for
household room illumination
2.5 Care and cleaning
WARNING!
Risk of injury or damage to
the appliance.
3. OPERATION
3.1 Switching on
3.2 Switching off
1. Insert the plug into the wall socket.
2. Turn the Temperature regulator
clockwise to a medium setting.
To turn off the appliance, turn the
temperature regulator to the "O" position.
6
www.electrolux.com
3.3 Temperature regulation
The temperature is regulated
automatically.
A medium setting is
generally the most suitable.
However, the exact setting
should be chosen keeping in
mind that the temperature
inside the appliance
depends on:
• room temperature,
• how often the door is
opened,
• the quantity of food
stored,
• the location of the
appliance.
2. Turn the Temperature regulator
toward higher settings to obtain the
maximum coldness.
CAUTION!
If the ambient temperature is
high or the appliance is fully
loaded, and the appliance is
set to the lowest
temperatures, it may run
continuously causing frost to
form on the rear wall. In this
case the dial must be set to
a higher temperature to
allow automatic defrosting
and therefore reduced
energy consumption.
1. Turn the Temperature regulator
toward lower settings to obtain the
minimum coldness.
4. DAILY USE
WARNING!
Refer to Safety chapters.
4.1 Cleaning the interior
Before using the appliance for the first
time, the interior and all internal
accessories should be washed with
lukewarm water and some neutral soap
to remove the typical smell of a brandnew product, then dried thoroughly.
CAUTION!
Do not use detergents or
abrasive powders, as these
will damage the finish.
4.2 Positioning the door
shelves
To permit storage of food packages of
various sizes, the door shelves can be
placed at different heights.
1. Gradually pull the shelf in the
direction of the arrows until it comes
free.
2. Reposition as required.
1
2
4.3 Movable shelves
The walls of the refrigerator are equipped
with a series of runners so that the
shelves can be positioned as desired.
ENGLISH
7
However, for a faster freezing operation,
turn the temperature regulator toward
higher settings to obtain the maximum
coldness.
Do not move the glass shelf
above the vegetable drawer
to ensure correct air
circulation.
4.4 Temperature indicator
For proper storage of food the
refrigerator is equipped with the
temperature indicator. The symbol on the
side wall of the appliance indicates the
coldest area in the refrigerator.
If OK is displayed (A), put fresh food into
area indicated by symbol, if not (B),
adjust the temperature controller to a
colder setting and wait 12 hours before
checking the temperature indicator
again.
A
OK
CAUTION!
In this condition, the
refrigerator compartment
temperature might drop
below 0°C. If this occurs
reset the temperature
regulator to a warmer
setting.
4.6 Storage of frozen food
When first starting-up or after a period
out of use, before putting the products in
the compartment let the appliance run at
least 2 hours on the higher settings.
In the event of accidental
defrosting, for example due
to a power failure, if the
power has been off for
longer than the value shown
in the technical
characteristics chart under
"rising time", the defrosted
food must be consumed
quickly or cooked
immediately and then refrozen (after cooling).
4.7 Thawing
B
OK
After putting fresh food into
the appliance or after
opening the door repeatedly
or for a long period, it is
normal for the indicator not
to show OK; wait at least 12
hours before readjusting the
temperature controller.
4.5 Freezing fresh food
The freezer compartment is suitable for
freezing fresh food and storing frozen
and deep-frozen food for a long time.
To freeze fresh foods it is not necessary
to change the medium setting.
Deep-frozen or frozen food, prior to
being used, can be thawed in the
refrigerator compartment or at room
temperature, depending on the time
available for this operation.
Small pieces may even be cooked still
frozen, directly from the freezer: in this
case, cooking will take longer.
4.8 Ice-cube production
This appliance is equipped with one or
more trays for the production of icecubes.
Do not use metallic
instruments to remove the
trays from the freezer.
1. Fill these trays with water
8
www.electrolux.com
2. Put the ice trays in the freezer
compartment.
5. HINTS AND TIPS
5.1 Normal operating sounds
•
The following sounds are normal during
operation:
•
•
•
•
A faint gurgling and bubbling sound
from coils sound when refrigerant is
pumped.
A whirring and pulsating sound from
the compressor when refrigerant is
pumped.
A sudden cracking noise from inside
appliance caused by thermic dilatation
(a natural and not dangerous physical
phenomenon).
A faint click noise from the
temperature regulator when the
compressor switches on or off.
5.2 Hints for energy saving
•
•
Do not open the door frequently or
leave it open longer than absolutely
necessary.
If the ambient temperature is high and
the Temperature Regulator is set to
low temperature and the appliance is
fully loaded, the compressor may run
continuously, causing frost or ice on
the evaporator. If this happens, set
the Temperature Regulator toward
warmer settings to allow automatic
defrosting and so a saving in
electricity consumption.
5.3 Hints for fresh food
refrigeration
•
•
•
•
5.5 Hints for freezing
To help you make the most of the
freezing process, here are some
important hints:
•
the maximum quantity of food which
can be frozen in 24 hours is shown on
the rating plate;
•
the freezing process takes 24 hours
no further food to be frozen should be
added during this period;
•
freeze only top quality, fresh and
thoroughly cleaned, foodstuffs;
•
prepare food in small portions to
enable it to be rapidly and completely
frozen and to make it possible
subsequently to thaw only the quantity
required;
•
wrap up the food in aluminium foil or
polythene and make sure that the
packages are airtight;
•
do not allow fresh, unfrozen food to
touch food which is already frozen,
thus avoiding a rise in temperature of
the latter;
•
lean foods store better and longer
than fatty ones; salt reduces the
storage life of food;
To obtain the best performance:
•
do not store warm food or evaporating
liquids in the refrigerator
•
do cover or wrap the food, particularly
if it has a strong flavour
•
position food so that air can circulate
freely around it
5.4 Hints for refrigeration
Useful hints:
Meat (all types): wrap in a suitable
packaging and place it on the glass
shelf above the vegetable drawer.
Store meat for at most 1-2 days.
Cooked foods, cold dishes: cover and
place on any shelf.
Fruit and vegetables: clean thoroughly
and place in a special drawer.
Bananas, potatoes, onions and garlic
must not be kept in the refrigerator if
not packed.
Butter and cheese: place in a special
airtight container or wrap in an
aluminium foil or a polythene bag to
exclude as much air as possible.
Bottles: close with a cap and place on
the door bottle shelf, or (if available)
on the bottle rack.
ENGLISH
•
water ices, if consumed immediately
after removal from the freezer
compartment, can possibly cause the
skin to be freeze burnt;
•
it is advisable to show the freezing in
date on each individual pack to
enable you to keep tab of the storage
time.
5.6 Hints for storage of frozen
food
•
be sure that frozen foodstuffs are
transferred from the foodstore to the
freezer in the shortest possible time;
•
not open the door frequently or leave
it open longer than absolutely
necessary;
•
once defrosted, food deteriorates
rapidly and cannot be refrozen;
•
do not exceed the storage period
indicated by the food manufacturer.
9
To obtain the best performance from this
appliance, you should:
•
make sure that the commercially
frozen foodstuffs were adequately
stored by the retailer;
6. CARE AND CLEANING
WARNING!
Refer to Safety chapters.
6.1 General warnings
CAUTION!
Unplug the appliance before
carrying out any
maintenance operation.
This appliance contains
hydrocarbons in its cooling
unit; maintenance and
recharging must therefore
only be carried out by
authorized technicians.
The accessories and parts of
the appliance are not
suitable for washing in a
dishwasher.
6.2 Periodic cleaning
CAUTION!
Do not pull, move or damage
any pipes and/or cables
inside the cabinet.
CAUTION!
Take care of not to damage
the cooling system.
CAUTION!
When moving the cabinet, lift
it by the front edge to avoid
scratching the floor.
The equipment has to be cleaned
regularly:
1. Clean the inside and accessories
with lukewarm water and some
neutral soap.
2. Regularly check the door seals and
wipe clean to ensure they are clean
and free from debris.
3. Rinse and dry thoroughly.
4. If accessible, clean the condenser
and the compressor at the back of
the appliance with a brush.
This operation will improve the
performance of the appliance and
save electricity consumption.
6.3 Defrosting of the
refrigerator
Frost is automatically eliminated from the
evaporator of the refrigerator
compartment every time the motor
compressor stops, during normal use.
The defrost water drains out through a
trough into a special container at the
back of the appliance, over the motor
compressor, where it evaporates.
10
www.electrolux.com
It is important to periodically clean the
defrost water drain hole in the middle of
the refrigerator compartment channel to
prevent the water overflowing and
dripping onto the food inside.
6.4 Defrosting the freezer
CAUTION!
Never use sharp metal tools
to scrape off frost from the
evaporator as you could
damage it. Do not use a
mechanical device or any
artificial means to speed up
the thawing process other
than those recommended by
the manufacturer. A
temperature rise of the
frozen food packs, during
defrosting, may shorten their
safe storage life.
About 12 hours prior to
defrosting, set a lower
temperature, in order to build
up sufficient chill reserve for
the interruption in operation.
A certain amount of frost will always form
on the freezer shelves and around the
top compartment.
Defrost the freezer when the frost layer
reaches a thickness of about 3-5 mm.
7. TROUBLESHOOTING
WARNING!
Refer to Safety chapters.
1. Switch off the appliance, or pull out
electrical plug from the wall socket.
2. Remove any stored food, wrap it in
several layers of newspaper and put
it in a cool place.
WARNING!
Do not touch frozen
goods with wet hands.
Hands can freeze to the
goods.
3. Leave the door open.
In order to speed up the defrosting
process, place a pot of warm water in
the freezer compartment. In addition,
remove pieces of ice that break away
before defrosting is complete.
4. When defrosting is completed, dry
the interior thoroughly.
5. Switch on the appliance.
After three hours reload the previously
removed food into the freezer
compartment.
6.5 Periods of non-operation
When the appliance is not in use for long
periods, take the following precautions:
1. Disconnect the appliance from
electricity supply.
2. Remove all food.
3. Defrost (if necessary) and clean the
appliance and all accessories.
4. Clean the appliance and all
accessories.
5. Leave the door/doors open to
prevent unpleasant smells.
WARNING!
If you want to keep the
appliance switched on, ask
somebody to check it once
in a while to prevent the food
inside from spoiling in case
of a power failure.
ENGLISH
11
7.1 What to do if...
Problem
Possible cause
Solution
The appliance does not
operate.
The appliance is switched
off.
Switch on the appliance.
The mains plug is not con‐ Connect the mains plug to
nected to the mains socket the mains socket correctly.
correctly.
There is no voltage in the
mains socket.
Connect a different electri‐
cal appliance to the mains
socket. Contact a qualified
electrician.
The appliance is noisy.
The appliance is not sup‐
ported properly.
Check if the appliance
stands stable.
The lamp does not work.
The lamp is in stand-by.
Close and open the door.
The lamp is defective.
Refer to "Replacing the
lamp".
Temperature is set incor‐
rectly.
Refer to "Operation" chap‐
ter.
Many food products to be
frozen were put in at the
same time.
Wait some hours and then
check the temperature
again.
The room temperature is
too high.
Refer to climate class chart
on the rating plate.
Food products placed in
the appliance were too
warm.
Allow food products to cool
to room temperature be‐
fore storing.
The compressor operates
continually.
The door is not closed cor‐ Refer to "Closing the door".
rectly.
There is too much frost
and ice.
Water flows on the rear
plate of the refrigerator.
The door is not closed cor‐ Refer to "Closing the door".
rectly or the gasket is de‐
formed/dirty.
The water drainage plug is
not correctly positioned.
Position the water drain‐
age plug in the correct
way.
Food products are not
wrapped properly.
Wrap the food products
better.
Temperature is set incor‐
rectly.
Refer to "Operation" chap‐
ter.
During the automatic de‐
frosting process, frost
melts on the rear plate.
This is correct.
12
www.electrolux.com
Problem
Possible cause
Solution
Water flows into the refrig‐
erator.
The water outlet is clog‐
ged.
Clean the water outlet.
Food products prevent that Make sure that food prod‐
water flows into the water
ucts do not touch the rear
collector.
plate.
Water flows on the floor.
The melting water outlet is Attach the melting water
not connected to the evap‐ outlet to the evaporative
orative tray above the com‐ tray.
pressor.
The temperature in the ap‐ The temperature regulator
pliance is too low/too high. is not set correctly.
Set a higher/lower temper‐
ature.
The door is not closed cor‐ Refer to "Closing the door".
rectly.
The food products' temper‐ Let the food products tem‐
ature is too high.
perature decrease to room
temperature before stor‐
age.
Many food products are
stored at the same time.
Store less food products at
the same time.
The thickness of the frost
is greater than 4-5 mm.
Defrost the appliance.
The door has been opened Open the door only if nec‐
often.
essary.
There is no cold air circula‐ Make sure that there is
tion in the appliance.
cold air circulation in the
appliance.
If the advice does not lead to
the desired result, call the
nearest Authorized Service
Centre.
7.2 Replacing the lamp
1
2
1
CAUTION!
Disconnect the plug from the
mains socket.
1. At the same time, with the fingers
expand up and down the transparent
cover and unhook it in the direction of
the arrows.
2. Replace the lamp with one of the
same power and shape, specifically
designed for household appliances.
The maximum power is shown on the
light bulb cover.
ENGLISH
3. Reassemble the lamp cover.
4. Connect the plug to the mains
socket.
5. Open the door.
Make sure that the light comes on.
13
2. If necessary, adjust the door. Refer
to assembly instructions.
3. If necessary, replace the defective
door gaskets. Contact the Authorised
Service Centre.
7.3 Closing the door
1. Clean the door gaskets.
8. INSTALLATION
8.1 Location
Refer to the assembly
instructions for the
installation.
To ensure best performance, install the
appliance well away from sources of heat
such as radiators, boilers, direct sunlight
etc. Make sure that air can circulate
freely around the back of the cabinet.
8.3 Electrical connection
•
•
8.2 Positioning
Install the appliance in a dry, well
ventilated indoors where the ambient
temperature corresponds to the climate
class indicated on the rating plate of the
appliance.
Climate Ambient temperature
class
SN
+10°C to + 32°C
N
+16°C to + 32°C
ST
+16°C to + 38°C
T
+16°C to + 43°C
Some functional problems
might occur for some types
of models when operating
outside of that range. The
correct operation can only
be guaranteed within the
specified temperature range.
If you have any doubts
regarding where to install the
appliance, please turn to the
vendor, to our customer
service or to the nearest
Authorised Service Centre.
•
•
Before plugging in, ensure that the
voltage and frequency shown on the
rating plate correspond to your
domestic power supply.
The appliance must be earthed. The
power supply cable plug is provided
with a contact for this purpose. If the
domestic power supply socket is not
earthed, connect the appliance to a
separate earth in compliance with
current regulations, consulting a
qualified electrician.
The manufacturer declines all
responsibility if the above safety
precautions are not observed.
This appliance complies with the
E.E.C. Directives.
8.4 Ventilation requirements
The airflow behind the appliance must be
sufficient.
5 cm
min.
200 cm2
min.
200 cm2
CAUTION!
Refer to the assembly
instructions for the
installation.
14
www.electrolux.com
9. NOISES
There are some sounds during normal running (compressor, refrigerant circulation).
SSS
RRR
!
HISSS!
OK
UB
BL
SSSRRR!
HISSS!
SSSRRR!
HISSS!
B!
CLICK!
BRRR!
ICK
CL
!
BRRR!
CR
AC
CLICK!
BRRR!
K!
ENGLISH
BLUBB!
CRACK!
BLUBB!
15
CRACK!
10. TECHNICAL INFORMATION
10.1 Technical data
Dimensions of the recess
Height
mm
1780
Width
mm
560
Depth
mm
550
Rising time
Hours
22
Voltage
Volts
230 - 240
Frequency
Hz
50
The technical information is situated in
the rating plate, on the external or
internal side of the appliance and in the
energy label.
11. ENVIRONMENTAL CONCERNS
Recycle the materials with the symbol
. Put the packaging in applicable
containers to recycle it. Help protect the
environment and human health and to
recycle waste of electrical and electronic
appliances. Do not dispose appliances
marked with the symbol with the
household waste. Return the product to
your local recycling facility or contact
your municipal office.
16
www.electrolux.com
TABLE DES MATIÈRES
1. CONSIGNES DE SÉCURITÉ........................................................................... 17
2. INSTRUCTIONS DE SÉCURITÉ......................................................................18
3. FONCTIONNEMENT........................................................................................20
4. UTILISATION QUOTIDIENNE..........................................................................20
5. CONSEILS........................................................................................................22
6. ENTRETIEN ET NETTOYAGE.........................................................................24
7. EN CAS D'ANOMALIE DE FONCTIONNEMENT.............................................26
8. INSTALLATION................................................................................................ 28
9. BRUITS.............................................................................................................29
10. CARACTÉRISTIQUES TECHNIQUES...........................................................30
NOUS PENSONS À VOUS
Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de
dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et
élégant, il a été conçu sur mesure pour vous. Grâce à cet appareil, vous savez
que chaque utilisation vous apportera satisfaction.
Bienvenue chez Electrolux.
Visitez notre site Internet pour :
Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :
www.electrolux.com/webselfservice
Enregistrer votre produit pour obtenir un meilleur service :
www.registerelectrolux.com
Acheter des accessoires, consommables et pièces de rechange d'origine pour
votre appareil :
www.electrolux.com/shop
SERVICE APRÈS-VENTE
N'utilisez que des pièces de rechange d'origine.
Avant de contacter le service, assurez-vous de disposer des informations
suivantes : Modèle, PNC, numéro de série.
Vous trouverez ces informations sur la plaque signalétique.
Avertissement/Attention : consignes de sécurité.
Informations générales et conseils.
Informations en matière de protection de l'environnement.
Sous réserve de modifications.
FRANÇAIS
1.
17
CONSIGNES DE SÉCURITÉ
Avant d'installer et d'utiliser cet appareil, lisez
soigneusement les instructions fournies. Le fabricant ne
pourra être tenu pour responsable des blessures et
dégâts résultant d'une mauvaise installation ou
utilisation. Conservez toujours les instructions dans un
lieu sûr et accessible pour vous y référer ultérieurement.
1.1 Sécurité des enfants et des personnes
vulnérables
•
•
•
•
Cet appareil peut être utilisé par des enfants de plus
de 8 ans et par des personnes dont les capacités sont
réduites, à condition qu'ils soient surveillés ou qu'ils
aient reçu des instructions concernant l'utilisation
sécurisée de l'appareil et qu'ils comprennent les
risques encourus.
Ne laissez pas les enfants jouer avec l'appareil.
Les enfants ne doivent pas nettoyer ni entreprendre
une opération de maintenance sur l'appareil sans
surveillance.
Ne laissez pas les emballages à la portée des enfants
et jetez-les convenablement.
1.2 Consignes générales de sécurité
•
•
Cet appareil est conçu uniquement pour un usage
domestique et des utilisations telles que :
– dans les bâtiments de ferme, dans des cuisines
réservées aux employés dans des magasins,
bureaux et autres lieux de travail ;
– pour une utilisation privée, par les clients, dans des
hôtels et autres lieux de séjour.
Veillez à ce que les orifices de ventilation, situés dans
l'enceinte de l'appareil ou dans la structure intégrée,
ne soient pas obstrués.
18
www.electrolux.com
•
•
•
•
•
•
•
N'utilisez aucun dispositif mécanique ou autre appareil
pour accélérer le processus de dégivrage que ceux
recommandés par le fabricant.
N'endommagez pas le circuit frigorifique.
N'utilisez pas d'appareils électriques à l'intérieur des
compartiments de conservation des aliments de
l'appareil, sauf s'ils sont du type recommandé par le
fabricant.
Ne pulvérisez pas d'eau ni de vapeur pour nettoyer
l'appareil.
Nettoyez l'appareil avec un chiffon doux humide.
Utilisez uniquement des produits de nettoyage
neutres. N'utilisez pas de produits abrasifs, de
tampons à récurer, de solvants ni d'objets métalliques.
Ne conservez aucune substance explosive dans cet
appareil, comme des aérosols contenant un produit
inflammable.
Si le câble d'alimentation est endommagé, il doit être
remplacé par le fabricant, son service après-vente ou
des personnes de qualification similaire afin d'éviter
un danger.
2. INSTRUCTIONS DE SÉCURITÉ
2.1 Installation
AVERTISSEMENT!
L'appareil doit être installé
uniquement par un
professionnel qualifié.
•
•
•
•
•
Retirez l'intégralité de l'emballage et
les boulons de transport.
N'installez pas et ne branchez pas un
appareil endommagé.
Suivez scrupuleusement les
instructions d'installation fournies
avec l'appareil.
Soyez toujours vigilants lorsque vous
déplacez l'appareil car il est lourd.
Utilisez toujours des gants de sécurité
et des chaussures fermées.
Assurez-vous que l'air circule autour
de l'appareil.
•
•
•
•
•
•
Attendez au moins 4 heures avant de
brancher l'appareil sur le secteur.
Cela permet à l'huile de refouler dans
le compresseur.
N'installez pas l'appareil à proximité
d'un radiateur, d'une cuisinière, d'un
four ou d'une table de cuisson.
La surface arrière de l'appareil doit
être positionnée contre un mur.
N'installez pas l'appareil dans un
endroit exposé à la lumière directe du
soleil.
N'installez pas l'appareil dans un
endroit trop humide ou trop froid,
comme une dépendance extérieure,
un garage ou une cave.
Lorsque vous déplacez l'appareil,
veillez à le soulever par l'avant pour
éviter de rayer le sol.
FRANÇAIS
2.2 Connexion électrique
AVERTISSEMENT!
Risque d'incendie ou
d'électrocution.
•
•
•
•
•
•
•
•
L'appareil doit être relié à la terre.
Vérifiez que les données électriques
figurant sur la plaque signalétique
correspondent à celles de votre
réseau. Si ce n'est pas le cas,
contactez un électricien.
Utilisez toujours une prise de courant
de sécurité correctement installée.
N'utilisez pas d'adaptateurs
multiprises ni de rallonges.
Veillez à ne pas endommager les
composants électriques tels que la
fiche secteur, le câble d'alimentation
ou le compresseur. Contactez le
service après-vente agréé ou un
électricien pour changer les
composants électriques.
Le câble d'alimentation doit rester en
dessous du niveau de la fiche
secteur.
Ne branchez la fiche d'alimentation à
la prise de courant qu'à la fin de
l'installation. Assurez-vous que la
prise de courant est accessible une
fois l'appareil installé.
Ne tirez jamais sur le câble
d'alimentation pour débrancher
l'appareil. Tirez toujours sur la fiche.
2.3 Usage
•
•
•
•
•
•
•
•
2.4 Éclairage interne
•
•
•
•
Ne modifiez pas les caractéristiques
de cet appareil.
Ne placez aucun appareil électrique
(sorbetière, etc.) dans l'appareil, en
l'absence d'indications du fabricant.
Veillez à ne pas endommager le
circuit frigorifique. Il contient de
l'isobutane (R600a), un gaz naturel
ayant un niveau élevé de compatibilité
environnementale. Ce gaz est
inflammable.
Si le circuit frigorifique est
endommagé, assurez-vous de
Le type d'ampoule utilisé dans cet
appareil n'est pas adapté à l'éclairage
de votre habitation.
2.5 Entretien et nettoyage
AVERTISSEMENT!
Risque de blessure
corporelle ou de dommages
matériels.
AVERTISSEMENT!
Risque de blessures, de
brûlures, d'électrocution ou
d'incendie.
•
19
l'absence de flammes et de sources
d'ignition dans la pièce. Aérez la
pièce.
Évitez tout contact d'éléments chauds
avec les parties en plastique de
l'appareil.
Ne placez jamais de boissons
gazeuses dans le congélateur. Cela
engendrerait une pression sur le
récipient de la boisson.
Ne stockez jamais de gaz ou de
liquide inflammable dans l'appareil.
Ne placez pas de produits
inflammables ou d'éléments imbibés
de produits inflammables à l'intérieur
ou à proximité de l'appareil, ni sur
celui-ci.
Ne touchez pas le compresseur ni le
condenseur. Ils sont chauds.
Ne retirez pas et ne touchez pas les
éléments du compartiment
congélateur avec les mains mouillées
ou humides.
Ne recongelez jamais un aliment qui a
été décongelé.
Respectez les instructions de
stockage figurant sur l'emballage des
aliments surgelés.
•
•
•
Avant toute opération d'entretien,
éteignez l'appareil et débranchez la
fiche de la prise secteur.
Cet appareil contient des
hydrocarbures dans son circuit de
réfrigération. L'entretien et la recharge
du circuit de réfrigération doivent être
effectués par un professionnel
qualifié.
Examinez régulièrement l'écoulement
de l'appareil et si nécessaire,
nettoyez-le. Si l'orifice est bouché,
l'eau provenant du dégivrage
s'écoulera en bas de l'appareil.
20
www.electrolux.com
2.6 Mise au rebut
AVERTISSEMENT!
Risque de blessure ou
d'asphyxie.
•
•
•
Débranchez l'appareil de
l'alimentation électrique.
Coupez le câble d'alimentation et
mettez-le au rebut.
Retirez la porte pour empêcher les
enfants et les animaux de s'enfermer
dans l'appareil.
•
•
•
Le circuit frigorifique et les matériaux
d'isolation de cet appareil préservent
la couche d'ozone.
La mousse isolante contient un gaz
inflammable. Contactez votre service
municipal pour obtenir des
informations sur la marche à suivre
pour mettre l'appareil au rebut.
N'endommagez pas la partie du
circuit de réfrigération située à
proximité du condenseur thermique.
3. FONCTIONNEMENT
3.1 Mise en marche
1. Insérez la fiche dans la prise murale.
2. Tournez le thermostat vers la droite
sur une position médiane.
3.2 Mise hors tension
Pour éteindre l'appareil, tournez le
thermostat sur la position « O ».
3.3 Réglage de la température
La température est régulée
automatiquement.
Un réglage intermédiaire est
généralement le plus
indiqué.
Toutefois, on obtiendra le
réglage exact en tenant
compte du fait que la
température à l'intérieur de
l'appareil dépend de
plusieurs facteurs :
• la température ambiante,
• la fréquence d'ouverture
de la porte,
• la quantité d'aliments
stockés,
• l'emplacement de
l'appareil.
1. Tournez le thermostat sur la position
minimale pour obtenir moins de froid.
2. Tournez le thermostat sur la position
maximale pour obtenir plus de froid.
ATTENTION!
Si la température ambiante
est élevée ou l'appareil très
rempli et si le thermostat est
réglé sur la température la
plus basse, il est possible
que le compresseur
fonctionne en régime
continu, d'où un risque de
formation de givre sur la
paroi arrière. Pour éviter cet
inconvénient, modifiez la
position du thermostat pour
obtenir moins de froid, de
façon à permettre un
dégivrage automatique et,
par conséquent, des
économies d'énergie.
4. UTILISATION QUOTIDIENNE
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
4.1 Nettoyage de l'intérieur
Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les
FRANÇAIS
accessoires avec de l'eau tiède
savonneuse (pour supprimer toute odeur
de neuf), puis séchez-les
soigneusement.
ATTENTION!
N'utilisez jamais de produits
abrasifs ou caustiques car ils
pourraient endommager le
revêtement.
4.2 Mise en place des
balconnets de la porte
Selon la taille des emballages des
aliments conservés, les balconnets de la
porte peuvent être positionnés à
différentes hauteurs.
1. Faites glisser le balconnet dans le
sens des flèches jusqu'à ce qu'il se
libère.
2. Repositionnez-le selon les besoins.
1
2
4.3 Clayettes amovibles
Les parois du réfrigérateur sont équipées
d'une série de glissières afin que les
clayettes puissent être positionnées
comme vous le souhaitez.
21
Ne modifiez pas
l'emplacement de la clayette
en verre située au-dessus
du bac à légumes, afin de
garantir une circulation d'air
optimale.
4.4 Indicateur de température
Pour un bon stockage des aliments, le
réfrigérateur est doté d'un indicateur de
température. Le symbole sur la paroi
latérale de l'appareil indique la zone la
plus froide du réfrigérateur.
Si « OK » s'affiche (A), placez les
aliments frais dans la zone indiquée par
le symbole. Si ce n'est pas le cas (B),
réglez le thermostat sur une température
inférieure et attendez 12 heures avant de
vérifier à nouveau.
A
OK
B
OK
Après chargement de
denrées fraîches dans
l'appareil ou après des
ouvertures répétées (ou une
ouverture prolongée) de la
porte, il est normal que
l'inscription « OK »
n'apparaisse pas dans
l'indicateur de température ;
attendez au moins
12 heures avant d'ajuster le
thermostat.
4.5 Congélation d'aliments frais
Le compartiment congélateur est idéal
pour congeler des aliments frais et
conserver longtemps des aliments
congelés ou surgelés.
Pour congeler des aliments frais, il n'est
pas nécessaire de modifier le réglage
moyen.
Toutefois, pour une congélation plus
rapide, tournez le thermostat sur la
22
www.electrolux.com
position maximale pour obtenir plus de
froid.
ATTENTION!
Dans ce cas, la température
du compartiment
réfrigérateur est susceptible
de descendre en dessous de
0 °C. Si cela se produit,
repositionnez le thermostat
sur une position inférieure
pour obtenir moins de froid.
4.6 Conservation d'aliments
congelés et surgelés
À la mise en service ou après un arrêt
prolongé, placez le thermostat sur la
position maximale pendant 2 heures
environ avant d'introduire les produits
dans le compartiment.
En cas de décongélation
accidentelle, due par
exemple à une coupure de
courant, si la coupure a duré
plus de temps qu'indiqué au
paragraphe « Autonomie de
fonctionnement » du
chapitre Caractéristiques
techniques, consommez
rapidement les aliments
décongelés ou cuisez-les
immédiatement avant de les
recongeler (une fois
refroidis).
4.7 Décongélation
Avant utilisation, les aliments surgelés ou
congelés peuvent être décongelés dans
le compartiment réfrigérateur ou à
température ambiante en fonction du
temps disponible pour cette opération.
Les petites portions peuvent même être
cuites sans décongélation préalable : la
cuisson sera cependant un peu plus
longue.
4.8 Production de glaçons
Cet appareil est équipé d'un ou plusieurs
bacs à glaçons.
N'utilisez pas d'instruments
métalliques pour décoller les
bacs du congélateur.
1. Remplissez les bacs avec de l'eau
2. Placez les bacs dans le
compartiment congélateur.
5. CONSEILS
5.1 Bruits normaux de
fonctionnement
Les bruits suivants sont normaux lorsque
l'appareil est en cours de
fonctionnement :
•
•
•
Un léger gargouillis lorsque le liquide
réfrigérant est pompé.
Un ronronnement et un bruit de
pulsation provenant du compresseur
lorsque le liquide réfrigérant est
pompé.
Un bruit de craquement soudain
provenant de l'intérieur de l'appareil
provoqué par une dilatation thermique
(un phénomène naturel et inoffensif).
•
Un léger cliquetis du thermostat
lorsque le compresseur s'active ou se
désactive.
5.2 Conseils d'économie
d'énergie
•
•
Évitez d'ouvrir trop souvent la porte
du congélateur et ne la laissez
ouverte que le temps nécessaire.
Si la température ambiante est
élevée, le thermostat réglé sur la
position maximale et l'appareil plein, il
est possible que le compresseur
fonctionne en régime continu, d'où un
risque de formation de givre ou de
FRANÇAIS
glace sur l'évaporateur. Dans ce cas,
réglez le thermostat sur une
température plus élevée pour faciliter
le dégivrage automatique, ce qui
permet ainsi d'économiser de
l'énergie.
5.3 Conseils pour la
réfrigération des aliments frais
Pour obtenir les meilleurs résultats :
•
n'introduisez pas d'aliments encore
chauds ou de liquides en évaporation
dans le réfrigérateur
•
couvrez ou enveloppez
soigneusement les aliments, surtout
s'ils sont aromatiques
•
placez correctement les aliments pour
que l'air puisse circuler librement
autour
5.4 Conseils pour la
réfrigération
5.5 Conseils pour la
congélation
Voici quelques conseils importants pour
obtenir un processus de congélation
optimal :
•
respectez la quantité maximale de
denrées fraîches que vous pouvez
congeler par 24 heures figurant sur la
plaque signalétique ;
•
le processus de congélation durant
24 heures, n'ajoutez pas d'autres
aliments à congeler pendant cette
période ;
•
congelez uniquement des aliments de
bonne qualité, frais et nettoyés ;
•
préparez la nourriture en petits
paquets pour une congélation rapide
et uniforme, adaptés à l'importance
de la consommation ;
•
enveloppez les aliments dans des
feuilles d'aluminium ou des sachets
en plastique et assurez-vous que les
emballages sont étanches ;
•
ne laissez pas des aliments frais, non
congelés, toucher des aliments déjà
congelés pour éviter une remontée en
température de ces derniers ;
•
les aliments maigres se conservent
mieux et plus longtemps que les
aliments gras ; le sel réduit la durée
de conservation des aliments ;
•
la température très basse à laquelle
se trouvent les bâtonnets glacés, s'ils
sont consommés dès leur sortie du
compartiment congélateur, peut
provoquer des brûlures ;
•
l'identification des emballages est
importante : indiquez la date de
congélation du produit et respectez la
durée de conservation indiquée par le
fabricant.
Conseil utiles :
•
•
•
•
•
Viande (tous types de viande) :
emballez-la dans un emballage
adapté et placez-la sur l'étagère en
verre au-dessus du bac à légumes.
Ne conservez la viande que 1 ou 2
jours au plus.
Aliments cuits, plats froids : couvrezles et placez-les sur une étagère.
Fruits et légumes : nettoyez-les
soigneusement et placez-les dans le
bac spécial. Bananes, pommes de
terre, oignons et ail ne doivent pas
être mis dans le réfrigérateur, s'ils ne
sont pas emballés.
Beurre et fromage : placez-les dans le
compartiment spécial, étanche à l'air,
ou enveloppez-les dans une feuille
d'aluminium ou un sachet en
polyéthylène, pour les tenir autant que
possible à l'abri de l'air.
Bouteilles : elles doivent être munies
d'un bouchon et être placées sur le
porte-bouteilles ou (s'il est installé)
dans le balconnet à bouteilles de la
porte.
23
5.6 Conseils pour le stockage
des aliments surgelés
Pour obtenir les meilleures performances
possibles :
•
assurez-vous que les denrées
surgelées achetées dans le
24
www.electrolux.com
commerce ont été correctement
entreposées par le revendeur ;
•
prévoyez un temps réduit au minimum
pour le transport des denrées du
magasin d'alimentation à votre
domicile ;
•
évitez d'ouvrir trop souvent la porte du
congélateur et ne la laissez ouverte
que le temps nécessaire ;
•
une fois décongelés, les aliments se
détériorent rapidement et ne peuvent
pas être recongelés ;
•
ne dépassez pas la durée de
conservation indiquée par le fabricant.
6. ENTRETIEN ET NETTOYAGE
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
6.1 Avertissements généraux
ATTENTION!
Débranchez l'appareil avant
toute opération d'entretien et
de nettoyage.
Cet appareil contient des
hydrocarbures dans son
circuit de réfrigération ;
l'entretien et la recharge ne
doivent donc être effectués
que par du personnel
qualifié.
Les pièces et accessoires de
l'appareil ne doivent pas être
lavés au lave-vaisselle.
6.2 Nettoyage périodique
ATTENTION!
Ne tirez pas, ne déplacez
pas, n'endommagez pas les
tuyaux et/ou câbles qui se
trouvent à l'intérieur de
l'appareil.
ATTENTION!
Attention à ne pas
endommager le système de
réfrigération.
ATTENTION!
Lorsque vous déplacez
l'appareil, veillez à le
soulever par l'avant pour
éviter de rayer le sol.
L'appareil doit être nettoyé
régulièrement :
1. Nettoyez l'intérieur et les accessoires
avec de l'eau tiède et un détergent
doux.
2. Vérifiez régulièrement les joints de
porte et essuyez-les pour vous
assurer qu'ils sont propres et ne
contiennent pas de résidus.
3. Rincez et séchez soigneusement.
4. S'ils sont accessibles, nettoyez le
condenseur et le compresseur situés
à l'arrière de l'appareil avec une
brosse.
Cette opération améliore les
performances de l'appareil et permet
des économies d'électricité.
6.3 Dégivrage du réfrigérateur
En fonctionnement normal, le givre est
automatiquement éliminé de
l'évaporateur du compartiment
réfrigérateur à chaque fois que le
compresseur s'arrête. L'eau de
dégivrage est collectée dans un récipient
spécial situé à l'arrière de l'appareil, audessus du compresseur, d'où elle
s'évapore.
Il est important de nettoyer régulièrement
l'orifice d'écoulement de la goulotte
d'évacuation de l'eau de dégivrage située
au milieu du compartiment réfrigérateur
pour empêcher l'eau de déborder et de
couler à l'intérieur de l'appareil.
FRANÇAIS
6.4 Dégivrage du congélateur
ATTENTION!
N'utilisez en aucun cas
d'objets métalliques ou
tranchants pour gratter la
couche de givre sur
l'évaporateur, car vous
risqueriez de le détériorer.
N'utilisez aucun dispositif
mécanique ou autre moyen
artificiel pour accélérer le
processus de dégivrage
hormis ceux recommandés
par le fabricant. Une
élévation de la température
des denrées congelées,
pendant le dégivrage, peut
réduire leur durée de
conservation.
Mettez le thermostat sur la
température la plus basse
12 heures avant d'effectuer
le dégivrage afin d'assurer
une réserve de froid
suffisante.
Une certaine quantité de givre se forme
toujours sur les clayettes du congélateur
et autour du compartiment supérieur.
Dégivrez le congélateur lorsque
l'épaisseur de la couche de givre est
comprise entre 3 et 5 mm.
1. Éteignez l'appareil, ou débranchez la
fiche de la prise secteur.
2. Sortez les denrées congelées,
enveloppez-les dans plusieurs
feuilles de papier journal et
conservez-les dans un endroit frais.
25
AVERTISSEMENT!
Ne touchez pas les
produits congelés et les
surfaces givrées avec
les mains humides.
Risque de brûlures ou
d'arrachement de la
peau.
3. Laissez la porte ouverte.
Le dégivrage peut être accéléré en
plaçant un récipient d'eau chaude
dans le compartiment congélateur.
Retirez également les morceaux de
glace au fur et à mesure qu'ils se
détachent, avant que le processus de
dégivrage ne soit terminé.
4. Une fois le dégivrage terminé,
séchez bien l'intérieur.
5. Mettez l'appareil en marche.
Au bout de 3 heures, replacez les
produits congelés dans le compartiment
congélateur.
6.5 En cas de non-utilisation
prolongée
Si l'appareil n'est pas utilisé pendant de
longues périodes, prenez les précautions
suivantes :
1. Débranchez l'appareil de
l'alimentation électrique.
2. Retirez tous les aliments.
3. Dégivrez (si nécessaire) et nettoyez
l'appareil ainsi que tous les
accessoires.
4. Nettoyez l'appareil et tous les
accessoires.
5. Laissez la porte/les portes ouverte(s)
pour éviter la formation d'odeurs
désagréables.
AVERTISSEMENT!
Si, toutefois, vous n'avez
pas la possibilité de
débrancher et de vider
l'appareil, faites vérifier
régulièrement le bon de
fonctionnement de celui-ci
pour éviter que les aliments
qu'il contient ne pourrissent
en cas de coupure de
courant.
26
www.electrolux.com
7. EN CAS D'ANOMALIE DE FONCTIONNEMENT
AVERTISSEMENT!
Reportez-vous aux chapitres
concernant la sécurité.
7.1 En cas d'anomalie de fonctionnement
Problème
Cause probable
Solution
L'appareil ne fonctionne
pas du tout.
L'appareil est éteint.
Mettez l'appareil en mar‐
che.
La fiche du câble d'alimen‐
tation n'est pas correcte‐
ment insérée dans la prise
de courant.
Branchez correctement la
fiche du câble d'alimenta‐
tion dans la prise de cou‐
rant.
La prise de courant n'est
pas alimentée.
Branchez un autre appareil
électrique à la prise de
courant. Contactez un
électricien qualifié.
L'appareil est bruyant.
L'appareil n'est pas stable.
Assurez-vous de la stabili‐
té de l'appareil.
L'éclairage ne fonctionne
pas.
L'éclairage est en mode
veille.
Fermez puis ouvrez la por‐
te.
L'éclairage est défectueux. Reportez-vous au chapitre
« Remplacement de l'am‐
poule ».
Le compresseur fonctionne Il y a une erreur dans le ré‐ Reportez-vous au chapitre
en permanence.
glage de la température.
« Fonctionnement ».
Il y a trop de givre et de
glace.
Trop de produits à conge‐
ler ont été introduits en
même temps dans l'appa‐
reil.
Attendez quelques heures
et vérifiez de nouveau la
température.
La température ambiante
est trop élevée.
Reportez-vous au tableau
des classes climatiques de
la plaque signalétique.
Les aliments introduits
dans l'appareil étaient trop
chauds.
Laissez refroidir les ali‐
ments à température am‐
biante avant de les mettre
dans l'appareil.
La porte n'est pas fermée
correctement.
Reportez-vous au chapitre
« Fermeture de la porte ».
La porte n'est pas correc‐
tement fermée ou le joint
est déformé/sale.
Reportez-vous au chapitre
« Fermeture de la porte ».
FRANÇAIS
Problème
Cause probable
27
Solution
Le bouchon de la gouttière Placez correctement le
d'évacuation de l'eau de
bouchon de la gouttière
dégivrage n'est pas bien
d'évacuation de l'eau.
placé.
Les aliments ne sont pas
correctement emballés.
Emballez les produits de
façon plus adaptée.
Il y a une erreur dans le ré‐ Reportez-vous au chapitre
glage de la température.
« Fonctionnement ».
De l'eau s'écoule sur la
Pendant le dégivrage auto‐ Ce phénomène est normal.
plaque arrière du réfrigéra‐ matique, le givre fond sur
teur.
la plaque arrière.
De l'eau s'écoule dans le
réfrigérateur.
L'orifice d'écoulement de
Nettoyez l'orifice d'écoule‐
l'eau de dégivrage est obs‐ ment de l'eau de dégivra‐
trué.
ge.
Des aliments empêchent
l'eau de s'écouler dans le
réservoir d'eau.
De l'eau coule sur le sol.
Assurez-vous que les pro‐
duits ne touchent pas la
plaque arrière.
Le tuyau d'évacuation de
Fixez le tuyau d'évacuation
l'eau de dégivrage n'est
de l'eau au bac d'évapora‐
pas raccordé au bac d'éva‐ tion de l'eau de dégivrage.
poration situé au-dessus
du compresseur.
La température à l'intérieur Le thermostat n'est pas ré‐ Augmentez/réduisez la
de l'appareil est trop bas‐
glé correctement.
température.
se/élevée.
La porte n'est pas fermée
correctement.
Reportez-vous au chapitre
« Fermeture de la porte ».
La température des pro‐
duits est trop élevée.
Laissez les aliments refroi‐
dir à température ambiante
avant de les placer dans
l'appareil.
Trop de produits ont été in‐ Introduisez moins de pro‐
troduits simultanément.
duits en même temps.
L'épaisseur de givre est
supérieure à 4 - 5 mm.
Dégivrez l'appareil.
La porte a été ouverte trop N'ouvrez la porte qu'en cas
souvent.
de nécessité.
L'air froid ne circule pas
dans l'appareil.
Assurez-vous que de l'air
froid circule dans l'appareil.
28
www.electrolux.com
Si ces conseils n'apportent
pas de solution à votre
problème, veuillez consulter
le service après-vente agréé
le plus proche.
7.2 Remplacement de
l'éclairage
ATTENTION!
Débranchez la fiche de
l'appareil de la prise secteur.
1. Dans le même temps, placez vos
doigts en haut et en bas du diffuseur
transparent et glissez-le dans le sens
indiqué par les flèches pour le
détacher.
1
2. Remplacez l'ampoule par une
ampoule de puissance et de forme
identiques, spécifiquement conçue
pour les appareils électroménagers.
La puissance maximale est indiquée
sur le diffuseur.
3. Remontez le diffuseur de l'ampoule.
4. Branchez la fiche de l'appareil à la
prise secteur.
5. Ouvrez la porte.
Vérifiez que l'ampoule s'allume.
7.3 Fermeture de la porte
1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte.
Reportez-vous aux instructions de
montage.
3. Si nécessaire, remplacez les joints
de porte défectueux. Contactez le
service après-vente agréé.
2
1
8. INSTALLATION
8.1 Emplacement
Consultez la notice de
montage lors de l'installation.
Pour assurer des performances
optimales, l'appareil ne doit pas être
installé près d'une source de chaleur
telle qu'un radiateur, une chaudière, la
lumière directe du soleil, etc. Assurezvous que l'air circule librement à l'arrière
de l'appareil.
8.2 Positionnement
Installez cet appareil dans une pièce
intérieure sèche et bien ventilée où la
température ambiante correspond à la
classe climatique indiquée sur la plaque
signalétique de l'appareil.
Classe Température ambiante
climati‐
que
SN
+10 °C à +32 °C
N
+16 °C à + 32 °C
ST
+16 °C à + 38 °C
T
+16 °C à + 43 °C
FRANÇAIS
Des problèmes fonctionnels
peuvent survenir sur certains
types de modèles
fonctionnant hors de cette
plage de températures. Seul
le respect de la plage de
températures spécifiée peut
garantir un bon
fonctionnement de l'appareil.
En cas de doute concernant
l'emplacement d'installation
de l'appareil, veuillez
contacter le vendeur, notre
service après-vente ou le
centre de réparation agréé le
plus proche.
•
•
8.4 Exigences en matière de
ventilation
Veillez à garantir une circulation d'air
suffisante à l'arrière de l'appareil.
min.
200 cm2
5 cm
8.3 Branchement électrique
•
•
Avant de brancher l'appareil, assurezvous que la tension et la fréquence
indiquées sur la plaque signalétique
correspondent à celles de votre
réseau électrique domestique.
L'appareil doit être relié à la terre. La
fiche du cordon d'alimentation est
fournie avec un contact à cette fin. Si
la prise de courant n'est pas mise à la
terre, branchez l'appareil à une mise
à la terre séparée conformément aux
réglementations en vigueur, en
consultant un électricien spécialisé.
min.
200 cm2
ATTENTION!
Consultez la notice de
montage lors de l'installation.
9. BRUITS
L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit
frigorifique).
SSS
RRR
!
HISSS!
OK
29
Le fabricant décline toute
responsabilité en cas de non-respect
de ces consignes de sécurité.
Cet appareil est conforme aux
directives CEE.
UB
BL
B!
ICK
CL
!
BRRR!
CR
AC
K!
30
www.electrolux.com
SSSRRR!
HISSS!
BLUBB!
CLICK!
SSSRRR!
BRRR!
HISSS!
CRACK!
BLUBB!
10. CARACTÉRISTIQUES TECHNIQUES
10.1 Caractéristiques techniques
Dimensions de la niche d'encastre‐
ment
Hauteur
mm
1780
Largeur
mm
560
CLICK!
BRRR!
CRACK!
FRANÇAIS
Profondeur
mm
550
Autonomie de fonctionnement
Heures
22
Tension
Volts
230 - 240
Fréquence
Hz
50
Les informations techniques figurent sur
la plaque signalétique apposée sur la
paroi interne ou externe de l'appareil,
31
mais aussi sur l'étiquette mentionnant la
consommation énergétique.
11. EN MATIÈRE DE PROTECTION DE
L'ENVIRONNEMENT
Recyclez les matériaux portant le
électroniques. Ne jetez pas les appareils
symbole . Déposez les emballages
dans les conteneurs prévus à cet effet.
Contribuez à la protection de
l'environnement et à votre sécurité,
recyclez vos produits électriques et
portant le symbole avec les ordures
ménagères. Emmenez un tel produit
dans votre centre local de recyclage ou
contactez vos services municipaux.
32
www.electrolux.com
INHALTSVERZEICHNIS
1. SICHERHEITSHINWEISE................................................................................33
2. SICHERHEITSANWEISUNGEN...................................................................... 34
3. BETRIEB.......................................................................................................... 36
4. TÄGLICHER GEBRAUCH................................................................................37
5. TIPPS UND HINWEISE....................................................................................39
6. REINIGUNG UND PFLEGE............................................................................. 40
7. FEHLERSUCHE............................................................................................... 42
8. MONTAGE........................................................................................................45
9. GERÄUSCHE................................................................................................... 46
10. TECHNISCHE DATEN................................................................................... 47
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie
haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung
und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten
Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die
Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und ServiceInformationen zu erhalten:
www.electrolux.com/webselfservice
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu
gewährleisten:
www.registerelectrolux.com
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu
erwerben:
www.electrolux.com/shop
REPARATUR- UND KUNDENDIENST
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
Modell, Produktnummer (PNC), Seriennummer.
Diese Informationen finden Sie auf dem Typenschild.
Warnungs-/ Sicherheitshinweise
Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz
Änderungen vorbehalten.
DEUTSCH
1.
33
SICHERHEITSHINWEISE
Lesen Sie die mitgelieferte Gebrauchsanleitung
sorgfältig vor Montage und Inbetriebnahme des Geräts.
Bei Verletzungen oder Schäden infolge nicht
ordnungsgemäßer Montage oder Verwendung des
Geräts übernimmt der Hersteller keine Haftung.
Bewahren Sie die Anleitung immer an einem sicheren
und zugänglichen Ort zum späteren Nachschlagen auf.
1.1 Sicherheit von Kindern und schutzbedürftigen
Personen
•
•
•
•
Dieses Gerät kann dann von Kindern ab 8 Jahren und
von Personen mit eingeschränkten Fähigkeiten
bedient werden, wenn sie dabei beaufsichtigt werden
und/oder ihnen die sichere Benutzung des Geräts
erklärt wurde, und wenn sie die potenziellen Gefahren
der Benutzung kennen.
Kinder dürfen nicht mit dem Gerät spielen.
Kinder dürfen keine Reinigung und Wartung ohne
Beaufsichtigung durchführen.
Halten Sie sämtliches Verpackungsmaterial von
Kindern fern und entsorgen Sie es auf angemessene
Weise.
1.2 Allgemeine Sicherheit
•
•
Dieses Gerät ist für die Verwendung im Haushalt und
ähnliche Zwecke vorgesehen, wie z. B.:
– Bauernhöfe, Personalküchenbereiche in
Geschäften, Büros und anderen Arbeitsumfeldern
– Für Gäste in Hotels, Motels, Pensionen und
anderen wohnungsähnlichen Räumlichkeiten
Achten Sie darauf, dass die Belüftungsöffnungen im
Gehäuse, um das Gerät und in der Einbaunische nicht
blockiert sind.
34
www.electrolux.com
•
•
•
•
•
•
•
Versuchen Sie nicht, den Abtauvorgang durch andere
als vom Hersteller empfohlene mechanische oder
sonstige Hilfsmittel zu beschleunigen.
Beschädigen Sie nicht den Kältekreislauf.
Betreiben Sie in den Lebensmittelfächern des Geräts
keine anderen als die vom Hersteller empfohlenen
Elektrogeräte.
Reinigen Sie das Gerät nicht mit einem Wasser- oder
Dampfstrahl.
Reinigen Sie das Gerät mit einem weichen, feuchten
Tuch. Verwenden Sie ausschließlich Neutralreiniger.
Benutzen Sie keine Scheuermittel, scheuernde
Reinigungsschwämmchen, Lösungsmittel oder
Metallgegenstände.
Bewahren Sie in dem Gerät keine explosiven
Substanzen, wie Spraydosen mit entzündlichen
Treibgasen auf.
Wenn das Netzkabel beschädigt ist, muss es vom
Hersteller, seinem autorisierten Kundenservice oder
einer gleichermaßen qualifizierten Person
ausgetauscht werden, um Gefahrenquellen zu
vermeiden.
2. SICHERHEITSANWEISUNGEN
2.1 Montage
WARNUNG!
Nur eine qualifizierte
Fachkraft darf den
elektrischen Anschluss des
Geräts vornehmen.
•
•
•
•
Entfernen Sie die
Verpackungsmaterialien und die
Transportschrauben.
Stellen Sie ein beschädigtes Gerät
nicht auf und benutzen Sie es nicht.
Halten Sie sich an die mitgelieferte
Montageanleitung.
Gehen Sie beim Transport des Geräts
vorsichtig vor, denn es ist schwer.
Tragen Sie dazu stets
•
•
•
•
•
•
Sicherheitshandschuhe und feste
Schuhe.
Stellen Sie sicher, dass die Luft um
das Gerät zirkulieren kann.
Warten Sie mindestens 4 Stunden,
bevor Sie das Gerät an das
Stromnetz anschließen. Dies ist
erforderlich, damit das Öl in den
Kompressor zurückfließen kann.
Stellen Sie das Gerät nicht in der
Nähe von Heizkörpern, Herden,
Backöfen oder Kochfeldern auf.
Die Geräterückseite muss gegen die
Wand gestellt werden.
Stellen Sie das Gerät nicht dort auf,
wo es direktem Sonnenlicht
ausgesetzt sein könnte.
Stellen Sie das Gerät nicht an zu
feuchten oder kalten Orten auf, wie z.
DEUTSCH
•
B. in Nebengebäuden, Garagen oder
Weinkellern.
Wenn Sie das Gerät verschieben
möchten, heben Sie es bitte an der
Vorderkante an, um den Fußboden
nicht zu verkratzen.
•
•
2.2 Elektrischer Anschluss
WARNUNG!
Brand- und
Stromschlaggefahr.
•
•
•
•
•
•
•
•
Das Gerät muss geerdet sein.
Stellen Sie sicher, dass die
elektrischen Daten auf dem
Typenschild den Daten Ihrer
Stromversorgung entsprechen.
Wenden Sie sich anderenfalls an eine
Elektrofachkraft.
Schließen Sie das Gerät unbedingt an
eine sachgemäß installierte
Schutzkontaktsteckdose an.
Verwenden Sie keine
Mehrfachsteckdosen oder
Verlängerungskabel.
Achten Sie darauf, elektrische
Bauteile (wie Netzstecker, Netzkabel
und Kompressor) nicht zu
beschädigen. Wenden Sie sich an
den autorisierten Kundendienst oder
einen Elektriker, um die elektrischen
Bauteile auszutauschen.
Das Netzkabel muss unterhalb des
Netzsteckers verlegt werden.
Stecken Sie den Netzstecker erst
nach Abschluss der Montage in die
Steckdose. Stellen Sie sicher, dass
der Netzstecker nach der Montage
noch zugänglich ist.
Ziehen Sie nicht am Netzkabel, wenn
Sie das Gerät vom Netzstrom trennen
möchten. Ziehen Sie stets am
Netzstecker.
2.3 Verwendung
WARNUNG!
Es besteht Verletzungs-,
Verbrennungs-,
Stromschlag- und
Brandgefahr.
•
Nehmen Sie keine technischen
Änderungen am Gerät vor.
•
•
•
•
•
•
•
•
•
2.4 Innenbeleuchtung
•
Der in diesem Gerät verwendete
Lampentyp eignet sich nicht zur
Raumbeleuchtung.
2.5 Reinigung und Pflege
WARNUNG!
Verletzungsgefahr sowie
Risiko von Schäden am
Gerät.
•
35
Stellen Sie keine elektrischen Geräte
(z. B. Eisbereiter) in das Gerät, wenn
solche Geräte nicht ausdrücklich vom
Hersteller für diesen Zweck
zugelassen sind.
Achten Sie darauf, den Kältekreislauf
nicht zu beschädigen. Er enthält
Isobutan (R600a), ein Erdgas mit
einem hohen Grad an
Umweltverträglichkeit. Dieses Gas ist
brennbar.
Wird der Kältekreislauf beschädigt,
stellen Sie bitte sicher, dass es keine
Flammen und Zündquellen im Raum
gibt. Belüften Sie den Raum.
Stellen Sie keine heißen
Gegenstände auf die Kunststoffteile
des Geräts.
Legen Sie Erfrischungsgetränke nicht
in das Gefrierfach. Dadurch entsteht
Druck auf den Getränkebehälter.
Bewahren Sie keine entzündbaren
Gase und Flüssigkeiten im Gerät auf.
Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt
sind, im Gerät, auf dem Gerät oder in
der Nähe des Geräts.
Berühren Sie nicht den Kompressor
oder den Kondensator. Sie sind heiß.
Nehmen Sie keine Gegenstände aus
dem Gefrierfach bzw. berühren Sie
diese nicht, falls Ihre Hände nass
oder feucht sind.
Frieren Sie aufgetaute Lebensmittel
nicht wieder ein.
Befolgen Sie die Hinweise auf der
Verpackung zur Aufbewahrung
tiefgekühlter Lebensmittel.
Schalten Sie das Gerät immer aus
und ziehen Sie den Netzstecker aus
36
www.electrolux.com
•
•
der Steckdose, bevor
Reinigungsarbeiten durchgeführt
werden.
Der Kältekreis des Gerätes enthält
Kohlenwasserstoffe. Das Gerät muss
von einer qualifizierten Fachkraft
gewartet und nachgefüllt werden.
Prüfen Sie regelmäßig den
Wasserabfluss des Geräts und
reinigen Sie ihn gegebenenfalls. Bei
verstopftem Wasserabfluss sammelt
sich das Abtauwasser am Boden des
Geräts an.
2.6 Entsorgung
WARNUNG!
Verletzungs- und
Erstickungsgefahr.
•
•
•
•
•
•
Trennen Sie das Gerät von der
Stromversorgung.
Schneiden Sie das Netzkabel ab, und
entsorgen Sie es.
Entfernen Sie die Tür, um zu
verhindern, dass sich Kinder oder
Haustiere in dem Gerät einschließen.
Der Kältekreislauf und die
Isolierungsmaterialien dieses Gerätes
sind ozonfreundlich.
Die Isolierung enthält entzündliches
Gas. Für Informationen zur korrekten
Entsorgung des Gerätes wenden Sie
sich an Ihre kommunale Behörde.
Achten Sie darauf, dass die
Kühleinheit in der Nähe des
Wärmetauschers nicht beschädigt
wird.
3. BETRIEB
3.1 Einschalten des Geräts
1. Stecken Sie den Stecker in die
Netzsteckdose.
2. Drehen Sie den Temperaturregler im
Uhrzeigersinn auf eine mittlere
Einstellung.
3.2 Ausschalten des Geräts
Drehen Sie den Temperaturregler zum
Ausschalten des Geräts in die Position
„O“.
3.3 Temperaturregelung
Die Temperatur wird automatisch
geregelt.
Eine mittlere Einstellung ist
im Allgemeinen am besten
geeignet.
Allerdings muss für eine
exakte Einstellung
berücksichtigt werden, dass
die Temperatur im Innern
des Geräts von
verschiedenen Faktoren
abhängt:
• Raumtemperatur,
• Häufigkeit der
Türöffnung,
• Menge der eingelagerten
Lebensmittel,
• Standort des Geräts.
1. Drehen Sie den Temperaturregler auf
eine niedrigere Einstellung, um die
minimal mögliche Kühlung zu
erreichen.
2. Drehen Sie den Temperaturregler auf
eine höhere Einstellung, um die
maximal mögliche Kühlung zu
erreichen.
DEUTSCH
ACHTUNG!
Ist die
Umgebungstemperatur hoch
oder das Gerät voll beladen,
dieses aber auf die
niedrigste Temperatur
eingestellt, so kann es bei
andauerndem Betrieb des
Geräts an der Rückwand zu
Frostbildung kommen. In
diesem Fall muss eine
höhere Temperatur gewählt
werden, die ein
automatisches Abtauen
ermöglicht und damit auch
einen niedrigeren
Energieverbrauch.
4. TÄGLICHER GEBRAUCH
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
4.1 Reinigen des Innenraums
Bevor Sie das Gerät in Betrieb nehmen,
beseitigen Sie den typischen
"Neugeruch" am besten durch
Auswaschen der Innenteile mit
lauwarmem Wasser und einer neutralen
Seife. Sorgfältig nachtrocknen.
ACHTUNG!
Verwenden Sie keine
Reinigungsmittel oder
Scheuerpulver, da diese die
Oberfläche beschädigen.
4.2 Positionierung der
Türablagen
Die Türablagen können in verschiedener
Höhe positioniert werden; damit
ermöglichen sie das Lagern verschieden
großer Lebensmittelpackungen.
1. Ziehen Sie die Ablage langsam in
Pfeilrichtung, bis sie sich löst.
2. Setzen Sie die Ablage in der
gewünschten Höhe wieder ein.
1
2
4.3 Verstellbare Ablagen
Die Wände des Kühlschranks sind mit
einer Anzahl von Führungsschienen
ausgestattet, die verschiedene
Möglichkeiten für das Einsetzen der
Ablagen bieten.
37
38
www.electrolux.com
Die Glasablage über der
Gemüseschublade sollte
jedoch nicht verstellt
werden, um eine korrekte
Luftzirkulation zu
gewährleisten.
4.4 Temperaturanzeige
Um eine korrekte Lagerung der
Lebensmittel zu gewährleisten, verfügt
dieser Kühlschrank über eine
Temperaturanzeige. Das Symbol an der
Seitenwand des Geräts zeigt den
kältesten Bereich im Kühlraum an.
Legen Sie bei der Anzeige OK (A) frische
Lebensmittel in den durch das Symbol
angezeigten Bereich; sollte kein
„OK“ angezeigt werden (B), dann stellen
Sie eine niedrigere Temperatur ein und
warten Sie 12 Stunden, bevor Sie die
Temperaturanzeige erneut prüfen.
A
OK
B
OK
Nachdem frische
Lebensmittel eingelagert
wurden oder nach häufigem
oder langem Öffnen der Tür,
ist es normal, wenn die
Anzeige nicht OK anzeigt.
Warten Sie mindestens 12
Stunden, bevor Sie den
Temperaturregler neu
einstellen.
4.5 Einfrieren frischer
Lebensmittel
Der Gefrierraum eignet sich zum
Einfrieren von frischen Lebensmitteln
und zum längerfristigen Lagern von
bereits gefrorenen und tiefgefrorenen
Lebensmitteln.
Für das Einfrieren frischer Lebensmittel
ist eine Änderung der mittleren
Einstellung nicht erforderlich.
Möchten Sie den Gefriervorgang
beschleunigen, drehen Sie den
Temperaturregler auf eine höhere
Einstellung, um die maximal mögliche
Kühlung zu erreichen.
ACHTUNG!
Unter diesen Umständen
kann die Temperatur im
Kühlschrank unter 0 °C
fallen. Ist dies der Fall,
drehen Sie den
Temperaturregler auf eine
wärmere Einstellung.
4.6 Lagern von gefrorenen
Lebensmitteln
Lassen Sie das Gerät vor der ersten
Inbetriebnahme oder nach einer Zeit, in
der das Gerät nicht benutzt wurde,
mindestens 2 Stunden lang mit höherer
Einstellung laufen, bevor Sie
Lebensmittel in das Gefrierfach legen.
Kam es zum Beispiel durch
einen Stromausfall, der
länger dauerte als der in der
Tabelle mit den technischen
Daten angegebene Wert
(siehe „Lagerzeit bei
Störung“), zu einem
ungewollten Abtauen, dann
müssen die aufgetauten
Lebensmittel sehr rasch
verbraucht oder sofort
gekocht und nach dem
Abkühlen erneut eingefroren
werden.
4.7 Abtauen
Tiefgefrorene oder gefrorene
Lebensmittel können vor der
Verwendung je nach der zur Verfügung
stehenden Zeit im Kühlschrank oder bei
Raumtemperatur aufgetaut werden.
Kleinere Gefriergutteile können sogar
direkt aus dem Gefriergerät entnommen
und anschließend sofort gekocht werden.
In diesem Fall dauert der Garvorgang
allerdings etwas länger.
DEUTSCH
4.8 Herstellen von Eiswürfeln
Dieses Gerät ist mit einer oder mehreren
Schalen für die Herstellung von
Eiswürfeln ausgestattet.
39
1. Füllen Sie die Schalen mit Wasser.
2. Stellen Sie die Eisschalen in das
Gefrierfach.
Verwenden Sie zum
Entnehmen der Schalen aus
dem Gefrierfach keine
Gegenstände aus Metall.
5. TIPPS UND HINWEISE
5.1 Normale Betriebsgeräusche
Folgende Geräusche sind während des
normalen Gerätebetriebs normal:
•
•
•
•
Ein leichtes Gurgeln und Blubbern,
wenn das Kältemittel durch die
Leitungen gepumpt wird.
Ein Surren und ein pulsierendes
Geräusch vom Kompressor, wenn
das Kältemittel durch die Leitungen
gepumpt wird.
Ein plötzliches Knackgeräusch aus
dem Geräteinneren, verursacht durch
thermische Ausdehnung (eine
natürliche und nicht gefährliche
physikalische Erscheinung).
Leises Klicken des
Temperaturreglers, wenn sich der
Kompressor ein- oder ausschaltet.
•
Legen Sie keine warmen Lebensmittel
oder dampfende Flüssigkeiten in den
Kühlschrank.
•
Decken Sie die Lebensmittel ab oder
verpacken Sie diese entsprechend,
besonders wenn sie stark riechen.
•
Legen Sie die Lebensmittel so hinein,
dass um sie Luft frei zirkulieren kann.
5.4 Hinweise für die Kühlung
Tipps:
•
•
5.2 Energiespartipps
•
•
Öffnen Sie die Tür nicht zu häufig,
und lassen Sie diese nicht länger
offen als notwendig.
Wenn die Umgebungstemperatur
hoch ist, der Temperaturregler auf
eine niedrige Temperatur eingestellt
und das Gerät voll beladen ist, kann
es zu andauerndem Betrieb des
Kompressors und damit zu Reif- oder
Eisbildung am Verdampfer kommen.
Stellen Sie in diesem Fall den
Temperaturregler auf eine höhere
Einstellung ein, die ein automatisches
Abtauen und damit auch einen
niedrigeren Energieverbrauch
ermöglicht.
5.3 Hinweise für die Kühlung
frischer Lebensmittel
So erzielen Sie die besten Ergebnisse:
•
•
•
Fleisch (alle Sorten): Wickeln Sie
Fleisch in geeignetes Material und
legen Sie dieses auf die Glasablage
über der Gemüseschublade. Lagern
Sie Fleisch höchstens 1 - 2 Tage.
Gekochte Lebensmittel, kalte
Gerichte: Decken Sie die Speisen ab
und ordnen Sie sie auf einer
beliebigen Ablage ein.
Obst und Gemüse: Gründlich reinigen
und in der speziellen Schublade
aufbewahren. Bananen, Kartoffeln,
Zwiebeln und Knoblauch sollten im
Kühlschrank nicht unverpackt
aufbewahrt werden.
Butter und Käse: Diese sollten stets in
speziellen luftdichten Behältern
verpackt sein oder in Aluminiumfolie
bzw. in lebensmittelechte Tüten
eingepackt werden, um so wenig Luft
wie möglich in der Verpackung zu
haben.
Flaschen: Sie sollten mit Deckel in der
Flaschenablage in der Tür oder im
Flaschenhalter (falls vorhanden)
aufbewahrt werden.
40
www.electrolux.com
5.5 Hinweise zum Einfrieren
Im Folgenden finden Sie einige wertvolle
Tipps für einen optimalen
Gefriervorgang:
•
•
Die maximale Menge an
Lebensmitteln, die in 24 Stunden
eingefroren werden kann, ist auf dem
Typschild angegeben.
Der Gefriervorgang dauert 24
Stunden, legen Sie während dieses
Zeitraums keine weiteren
einzufrierenden Lebensmittel in das
Gerät.
•
Frieren Sie ausschließlich frische und
gründlich gewaschene Lebensmittel
von sehr guter Qualität ein.
•
Teilen Sie die Lebensmittel in kleinere
Portionen ein, damit diese schnell und
vollständig gefrieren und Sie später
nur die Menge auftauen müssen, die
Sie benötigen.
•
•
•
Verpacken Sie die einzufrierenden
Lebensmittelportionen stets luftdicht
in Alufolie oder in Gefrierbeuteln und
achten Sie darauf, dass die
Verpackung so wenig Luft wie
möglich enthält.
Achten Sie beim Hineinlegen von
frischen, noch ungefrorenen
Lebensmitteln darauf, dass sie keinen
Kontakt mit Gefriergut bekommen, da
dieses sonst antauen könnte.
lagern; durch Salz wird die maximale
Lagerungsdauer verkürzt.
•
Wird Wassereis direkt nach der
Entnahme aus dem Gefrierfach
verzehrt, kann dies zu Frostbrand auf
der Haut führen.
•
Es empfiehlt sich, das Einfrierdatum
auf jeder einzelnen Packung zu
notieren, um einen genauen Überblick
über die Lagerzeit zu haben.
5.6 Hinweise zur Lagerung
gefrorener Lebensmittel
So erzielen Sie die besten Ergebnisse
mit Ihrem Gerät:
•
Vergewissern Sie sich, dass die
gefrorenen Lebensmittel vom Händler
angemessen gelagert wurden.
•
Achten Sie unbedingt darauf, die
eingekauften gefrorenen Lebensmittel
in der kürzest möglichen Zeit zum
Gefriergerät zu bringen.
•
Öffnen Sie die Tür nicht zu häufig,
und lassen Sie die Tür nicht länger
offen als notwendig.
•
Aufgetaute Lebensmittel verderben
sehr schnell und eignen sich nicht für
ein erneutes Einfrieren.
•
Das Haltbarkeitsdatum auf der
Tiefkühlkostverpackung darf nicht
überschritten werden.
Magere Lebensmittel lassen sich
besser und länger als fetthaltige
6. REINIGUNG UND PFLEGE
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
6.1 Allgemeine Warnhinweise
ACHTUNG!
Ziehen Sie vor jeder
Wartungsmaßnahme immer
den Netzstecker aus der
Steckdose.
Dieses Gerät enthält
Kohlenwasserstoffe in
seinem Kältekreislauf. Aus
diesem Grund dürfen die
Wartung und das Nachfüllen
ausschließlich durch
autorisiertes Fachpersonal
erfolgen.
Das Zubehör des Geräts
und die Innenteile eignen
sich nicht für die Reinigung
im Geschirrspüler.
DEUTSCH
6.2 Regelmäßige Reinigung
ACHTUNG!
Ziehen Sie nicht an
Leitungen und/oder Kabeln
im Innern des Geräts und
achten Sie darauf, diese
nicht zu verschieben oder zu
beschädigen.
41
Reinigen Sie deshalb regelmäßig die
Abflussöffnung in der Mitte der
Auffangrinne an der Rückwand des
Kühlraums, damit das Tauwasser nicht
überläuft und auf die gelagerten
Lebensmittel tropft.
ACHTUNG!
Bitte achten Sie darauf, das
Kühlsystem nicht zu
beschädigen.
ACHTUNG!
Wenn Sie das Gerät
verschieben möchten, heben
Sie es bitte an der
Vorderkante an, um den
Fußboden nicht zu
verkratzen.
Das gesamte Gerät muss regelmäßig
gereinigt werden:
1. Reinigen Sie die Innenseiten und die
Zubehörteile mit lauwarmem Wasser
und etwas Neutralseife.
2. Prüfen und säubern Sie die
Türdichtungen in regelmäßigen
Abständen, um zu gewährleisten,
dass diese sauber und frei von
Fremdkörpern sind.
3. Spülen und trocknen Sie diese
sorgfältig ab.
4. Reinigen Sie den Kondensator und
den Kompressor auf der
Geräterückseite, falls diese
zugänglich sind, mit einer Bürste.
Dadurch verbessert sich die Leistung
des Geräts und es verbraucht
weniger Strom.
6.3 Abtauen des Kühlschranks
Bei normalem Betrieb wird Reif bei
jedem Anhalten des Kompressors
automatisch vom Verdampfer des
Kühlschranks entfernt. Das Tauwasser
sammelt sich in einer Auffangrinne und
läuft durch eine Abflussöffnung in einen
speziellen Behälter an der Rückseite des
Geräts über dem Kompressor, wo es
verdampft.
6.4 Abtauen des Gefriergeräts
ACHTUNG!
Entfernen Sie Reif und Eis
vom Verdampfer niemals mit
scharfen metallischen
Gegenständen, da dieser
dadurch beschädigt werden
könnte. Versuchen Sie nicht,
den Abtauvorgang durch
andere als vom Hersteller
empfohlene mechanische
oder sonstige Hilfsmittel zu
beschleunigen. Ein
Temperaturanstieg des
Gefrierguts während des
Abtauens des Geräts kann
die Lagerzeit dieser
Lebensmittel verkürzen.
Stellen Sie 12 Stunden vor
dem Abtauen eine niedrigere
Temperatur ein, damit eine
ausreichende Kälte als
Reserve für die
Unterbrechung im Betrieb
entstehen kann.
Auf den Ablagen des Gefriergeräts und
im Innern des oberen Fachs bildet sich
stets etwas Reif.
Tauen Sie das Gefriergerät ab, wenn die
Reifschicht eine Stärke von etwa 3 bis 5
mm erreicht hat.
42
www.electrolux.com
1. Schalten Sie das Gerät aus, oder
ziehen Sie den Netzstecker aus der
Steckdose.
2. Nehmen Sie das gesamte Gefriergut
heraus, verpacken Sie es in mehrere
Schichten Zeitungspapier und lagern
Sie es an einem kühlen Ort.
WARNUNG!
Fassen Sie gefrorene
Lebensmittel nicht mit
nassen Händen an. Ihre
Hände könnten an den
Lebensmitteln
festfrieren.
3. Lassen Sie die Tür offen.
Stellen Sie eine Schale mit warmem
Wasser in das Gefrierfach, um den
Abtauprozess zu beschleunigen.
Entfernen Sie bereits während des
Abtauprozesses vorsichtig Eisstücke,
die sich lösen lassen.
4. Wenn der Gefrierraum vollständig
abgetaut ist, wischen Sie das Innere
sorgfältig trocken.
5. Schalten Sie das Gerät ein.
6.5 Stillstandszeiten
Bei längerem Stillstand des Geräts
müssen Sie folgende Vorkehrungen
treffen:
1. Trennen Sie das Gerät von der
Netzstromversorgung.
2. Entnehmen Sie alle Lebensmittel.
3. Tauen Sie das Gerät ab (falls
erforderlich). Reinigen Sie das Gerät
und alle Zubehörteile.
4. Reinigen Sie das Gerät und alle
Zubehörteile.
5. Lassen Sie die Tür(en) offen, um das
Entstehen unangenehmer Gerüche
zu vermeiden.
Legen Sie die ausgelagerten
Lebensmittel nach drei Stunden wieder
in das Gefrierfach.
WARNUNG!
Möchten Sie bei einer
längeren Abwesenheit das
Gerät weiter laufen lassen,
bitten Sie jemanden, es
gelegentlich zu prüfen, damit
die Lebensmittel bei einem
möglichen Stromausfall nicht
im Innern des Gerätes
verderben.
7. FEHLERSUCHE
WARNUNG!
Siehe Kapitel
"Sicherheitshinweise".
7.1 Was tun, wenn ...
Störung
Mögliche Ursache
Abhilfe
Das Gerät funktioniert
nicht.
Das Gerät ist ausgeschal‐
tet.
Schalten Sie das Gerät
ein.
Der Netzstecker wurde
Stecken Sie den Netzste‐
nicht richtig in die Steckdo‐ cker korrekt in die Steckdo‐
se gesteckt.
se.
Es liegt keine Spannung
an der Steckdose an.
Testen Sie, ob ein anderes
Gerät an dieser Steckdose
funktioniert. Wenden Sie
sich an eine Elektrofach‐
kraft.
DEUTSCH
Störung
Mögliche Ursache
Abhilfe
Das Gerät erzeugt Geräu‐
sche.
Das Gerät ist nicht ord‐
nungsgemäß aufgestellt.
Kontrollieren Sie, ob das
Gerät stabil steht.
Die Lampe funktioniert
nicht.
Die Lampe befindet sich im Schließen und öffnen Sie
Standby-Modus.
die Tür.
Der Kompressor arbeitet
ständig.
43
Die Lampe ist defekt.
Siehe hierzu „Austauschen
der Lampe“.
Die Temperatur ist nicht
richtig eingestellt.
Siehe Kapitel „Betrieb“.
Es wurden viele Lebens‐
Warten Sie einige Stunden
mittel gleichzeitig zum Ein‐ und prüfen Sie dann die
frieren eingelegt.
Temperatur erneut.
Die Raumtemperatur ist zu Siehe Klimaklasse auf dem
hoch.
Typenschild.
Zu starke Reif- und Eisbil‐
dung.
In das Gerät eingelegte
Lebensmittel waren noch
zu warm.
Lassen Sie die Lebensmit‐
tel vor dem Einlagern auf
Raumtemperatur abküh‐
len.
Die Tür ist nicht richtig ge‐
schlossen.
Siehe „Schließen der Tür“.
Die Tür ist nicht richtig ge‐
schlossen oder die Dich‐
tung hat sich verformt/ist
verschmutzt.
Siehe „Schließen der Tür“.
Der Wasserablaufstopfen
sitzt nicht richtig.
Setzen Sie den Wasserab‐
laufstopfen richtig ein.
Die Lebensmittel sind nicht Verpacken Sie die Lebens‐
richtig verpackt.
mittel richtig.
Die Temperatur ist nicht
richtig eingestellt.
Siehe Kapitel „Betrieb“.
Wasser fließt an der Rück‐ Während des automati‐
Das ist in Ordnung.
wand des Kühlschranks hi‐ schen Abtauprozesses
nunter.
schmilzt Reif auf der Rück‐
wand.
Wasser fließt in den Kühl‐
schrank.
Der Wasserablauf ist ver‐
stopft.
Reinigen Sie den Wasser‐
ablauf.
Die eingelagerten Lebens‐ Stellen Sie sicher, dass die
mittel verhindern, dass das Lebensmittel nicht die
Wasser zum Wasser‐
Rückwand berühren.
sammler fließt.
44
www.electrolux.com
Störung
Mögliche Ursache
Abhilfe
Wasser läuft auf den Bo‐
den.
Der Tauwasserablauf ist
Verbinden Sie den Tau‐
nicht mit der Verdampfer‐
wasserablauf mit der Ver‐
schale über dem Kompres‐ dampferschale.
sor verbunden.
Die Temperatur im Gerät
ist zu hoch/niedrig.
Der Temperaturregler ist
nicht richtig eingestellt.
Stellen Sie eine höhere/
niedrigere Temperatur ein.
Die Tür ist nicht richtig ge‐
schlossen.
Siehe „Schließen der Tür“.
Die Temperatur der zu
Lassen Sie die Lebensmit‐
kühlenden Lebensmittel ist tel auf Raumtemperatur
zu hoch.
abkühlen, bevor Sie sie in
das Gerät stellen.
Es wurden zu viele Le‐
bensmittel gleichzeitig ein‐
gelegt.
Legen Sie weniger Le‐
bensmittel gleichzeitig ein.
Die Reifschicht ist dicker
als 4 - 5 mm.
Tauen Sie das Gerät ab.
Die Tür wurde zu häufig
geöffnet.
Öffnen Sie die Tür nur,
wenn es notwendig ist.
Die Kaltluft kann im Gerät
nicht zirkulieren.
Kaltluftzirkulation im Gerät
sicherstellen.
Bitte wenden Sie sich an
den nächsten autorisierten
Kundendienst, wenn alle
genannten
Abhilfemaßnahmen nicht
zum gewünschten Erfolg
führen.
1
2
1
7.2 Austauschen der Lampe
ACHTUNG!
Ziehen Sie den Netzstecker
aus der Steckdose.
1. Schieben Sie die transparente
Abdeckung mit den Fingern nach
oben und unten und nehmen Sie sie
in Pfeilrichtung ab.
2. Ersetzen Sie die defekte Lampe
durch eine Lampe mit der gleichen
Leistung und Form, die speziell für
Haushaltsgeräte vorgesehen ist. Die
maximal zulässige Leistung finden
Sie auf der Lampenabdeckung.
3. Bringen Sie die Lampenabdeckung
wieder an.
4. Stecken Sie den Netzstecker in die
Steckdose.
5. Öffnen Sie die Tür.
Prüfen Sie, ob die Lampe brennt.
DEUTSCH
7.3 Schließen der Tür
1. Reinigen Sie die Türdichtungen.
2. Stellen Sie die Tür nach Bedarf ein.
Siehe die Montageanleitung.
45
3. Ersetzen Sie die defekten
Türdichtungen, falls erforderlich.
Wenden Sie sich an einen
autorisierten Kundendienst.
8. MONTAGE
8.1 Standort
Bei einigen Modellen können
Funktionsstörungen
auftreten, wenn sie
außerhalb dieses
Temperaturbereichs
betrieben werden. Der
ordnungsgemäße Betrieb
wird nur innerhalb des
angegebenen
Temperaturbereichs
gewährleistet. Bei Fragen
zum Aufstellungsort des
Geräts wenden Sie sich an
den Verkäufer, unseren
Kundendienst oder
nächstgelegenen
autorisierten ServicePartner.
Beachten Sie bei der
Installation die
Montageanleitung.
Damit das Gerät die optimale Leistung
bringen kann, sollte es weit entfernt von
Wärmequellen wie Heizungskörpern,
Boilern, direktem Sonnenlicht usw.
aufgestellt werden. Die Luft muss frei an
der Rückseite des Gerätes zirkulieren
können.
8.2 Aufstellung
Installieren Sie dieses Gerät in einem
trockenen, gut belüfteten Raum, an dem
die Umgebungstemperatur mit der
Klimaklasse übereinstimmt, die auf dem
Typenschild des Geräts angegeben ist.
Klima‐
klasse
Umgebungstemperatur
SN
+10 °C bis +32 °C
N
+16 °C bis +32 °C
ST
+16 °C bis + 38 °C
T
+16 °C bis +43 °C
8.3 Elektrischer Anschluss
•
•
•
•
Kontrollieren Sie vor der ersten
Benutzung des Geräts, ob die
Netzspannung und -frequenz Ihres
Hausanschlusses mit den auf dem
Typenschild angegebenen
Anschlusswerten übereinstimmen.
Das Gerät muss geerdet sein. Zu
diesem Zweck ist der Netzstecker mit
einem Schutzkontakt ausgestattet.
Falls die Steckdose Ihres
Hausanschlusses nicht geerdet sein
sollte, lassen Sie das Gerät gemäß
den geltenden Vorschriften von einem
qualifizierten Elektriker erden.
Der Hersteller übernimmt keinerlei
Haftung bei Missachtung der
vorstehenden Sicherheitshinweise.
Das Gerät entspricht den EWGRichtlinien.
8.4 Anforderungen an die
Belüftung
Hinter dem Gerät muss genug Platz für
eine ausreichende Luftzirkulation sein.
46
www.electrolux.com
5 cm
ACHTUNG!
Beachten Sie bei der
Installation die
Montageanleitung.
min.
200 cm2
min.
200 cm2
9. GERÄUSCHE
Während das Gerät in Betrieb ist, entstehen bestimmte Geräusche (Kompressor und
Kühlkreislauf).
SSS
RRR
!
HISSS!
OK
SSSRRR!
UB
BL
SSSRRR!
B!
CLICK!
ICK
CL
!
BRRR!
CR
AC
CLICK!
K!
DEUTSCH
HISSS!
BLUBB!
BRRR!
HISSS!
BRRR!
CRACK!
BLUBB!
CRACK!
10. TECHNISCHE DATEN
10.1 Technische Daten
Abmessungen der Einbaunische
Höhe
mm
1780
Breite
mm
560
Tiefe
mm
550
Lagerzeit bei Störung
Stunden
22
Spannung
Volt
230 - 240
Frequenz
Hz
50
Die technischen Daten befinden sich auf
dem Typenschild auf der Außen- oder
Innenseite des Geräts sowie auf der
Energieplakette.
11. UMWELTTIPPS
Recyceln Sie Materialien mit dem
Symbol . Entsorgen Sie die
Verpackung in den entsprechenden
Recyclingbehältern. Recyceln Sie zum
Umwelt- und Gesundheitsschutz
elektrische und elektronische Geräte.
47
48
www.electrolux.com
Entsorgen Sie Geräte mit diesem Symbol
nicht mit dem Hausmüll. Bringen Sie
das Gerät zu Ihrer örtlichen
*
Sammelstelle oder wenden Sie sich an
Ihr Gemeindeamt.
DEUTSCH
49
50
www.electrolux.com
DEUTSCH
51
222372355-A-472015
www.electrolux.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
