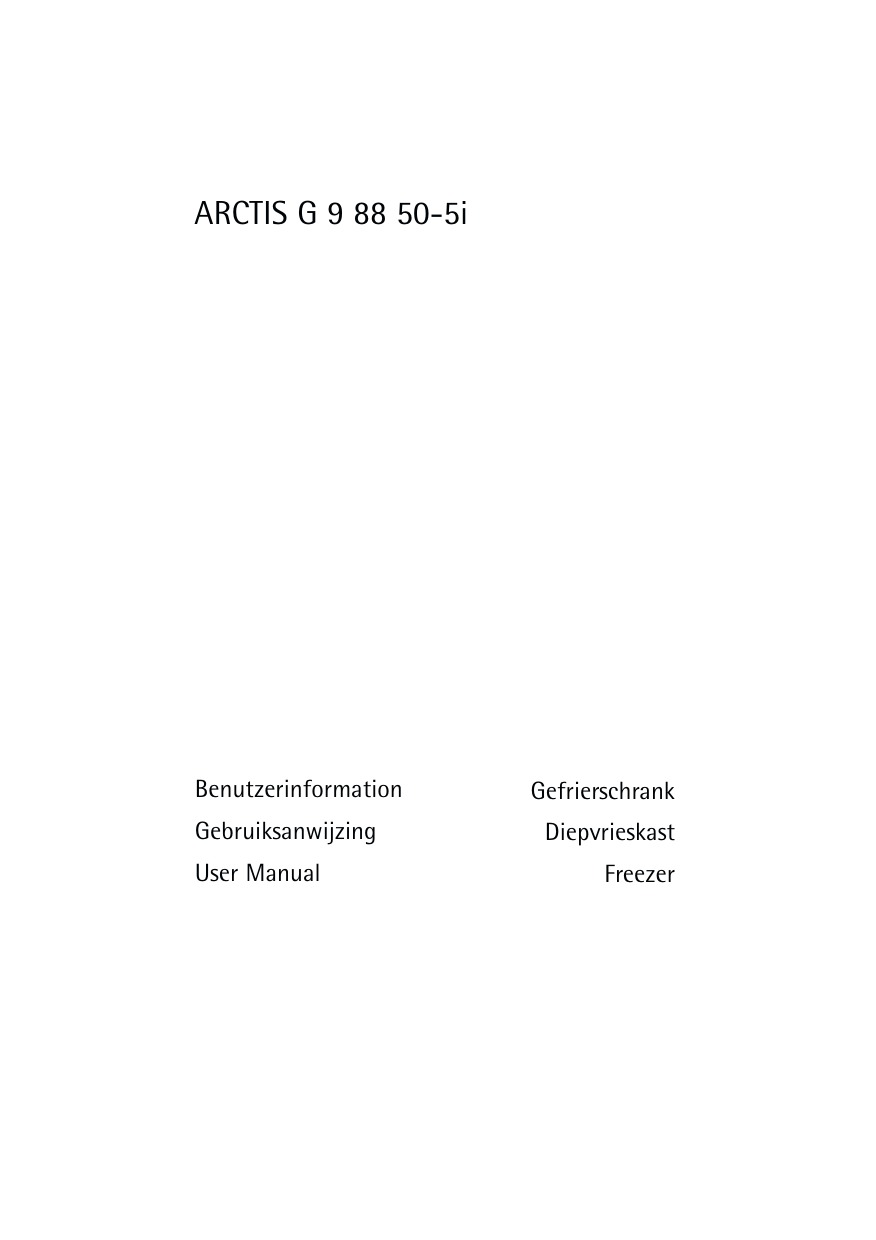

ARCTIS G 9 88 50-5i
Benutzerinformation
Gebruiksanwijzing
User Manual
Gefrierschrank
Diepvrieskast
Freezer
Verehrter Kunde!
Vielen Dank, dass Sie sich für eines unserer Qualitätsprodukte entschieden
haben.
Dieses Gerät bietet Ihnen eine perfekte Synthese aus funktionellem Design
und wegweisender Spitzentechnologie.
Überzeugen Sie sich selbst von dem Entwicklungsvorsprung unserer Produkte, die bei Leistungsfähigkeit und Bedienung eine absolute Spitzenposition einnehmen.
Besonderer Wert wurde zudem auf so wichtige Aspekte wie Umweltfreundlichkeit und Energieersparnis gelegt, die integraler Bestandteil aller unserer
Produkte sind.
Lesen Sie dieses Bedienhandbuch aufmerksam durch, um Ihr Gerät optimal
und über lange Zeit zuverlässig nutzen und alle Bedienvorgänge korrekt und
Zeit sparend ausführen zu können.
Bewahren Sie das Handbuch zur späteren Bezugnahme an einem sicheren
Ort auf und händigen Sie es im Verkaufsfall dem zukünftigen Besitzer aus.
Wir wünschen Ihnen viel Freude mit Ihrem neuen Gerät.
Folgende Symbolen werden im Text verwendet:
wichtige Hinweise für Ihre Sicherheit oder für die Funktionsfähigkeit
des Gerätes
Hinweise und praktische Tipps
Umweltinformationen
2
Inhalt
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Information zur Geräteverpackung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Entsorgung von Altgeräten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Transportschutz entfernen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Aufstellort . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
Ihr Kühlgerät braucht Luft . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Elektrischer Anschluß . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
Vor Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
Bedienungs- und Kontrolleinrichtung . . . . . . . . . . . . . . . . . . . . . . . .9
Inbetriebnahme - Temperatur einstellen . . . . . . . . . . . . . . . . . . . .11
Einfrieren und Tiefkühllagern . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
Eiswürfel bereiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Lagergutsymbole/Gefrierkalender. . . . . . . . . . . . . . . . . . . . . . . . . . .13
Abtauen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Gerät abschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
Tips zur Energie-Einsparung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Was tun, wenn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Abhilfe bei Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Bestimmungen, Normen, Richtlinien . . . . . . . . . . . . . . . . . . . . . . . .18
3
Sicherheit
Die Sicherheit unserer Kältegeräte entspricht den anerkannten Regeln der
Technik und dem Gerätesicherheitsgesetz. Dennoch sehen wir uns veranlaßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen:
Bestimmungsgemäße Verwendung
• Das Kältegerät ist für die Verwendung im Haushalt bestimmt. Es eignet
sich zum Einfrieren und Tiefkühllagern von Lebensmitteln sowie zur
Eisbereitung. Wird das Gerät zweckentfremdet oder falsch bedient, kann
vom Hersteller keine Haftung für eventuelle Schäden übernommen werden.
• Umbauten oder Veränderungen am Kältegerät sind aus Sicherheits-gründen nicht zulässig.
• Sollten Sie das Kältegerät gewerblich oder für andere Zwecke als zum
Tiefkühllagern und Einfrieren von Lebensmitteln benutzen, beachten Sie
bitte die für Ihren Bereich gültigen gesetzlichen Bestimmungen.
Vor der ersten Inbetriebnahme
• Überprüfen Sie das Kältegerät auf Transportschäden. Ein beschädigtes
Gerät auf keinen Fall anschließen! Wenden Sie sich im Schadensfall bitte
an den Lieferanten.
Kältemittel
Das Gerät enthält im Kältemittelkreislauf das Kältemittel Isobutan (R600a),
ein Naturgas mit hoher Umweltverträglichkeit, das jedoch brennbar ist.
• Achten Sie beim Transportieren und Aufstellen des Gerätes darauf, daß
keine Teile des Kältemittelkreislaufs beschädigt werden.
• Bei Beschädigung des Kältemittelkreislaufs:
– offenes Feuer und Zündquellen unbedingt vermeiden;
– den Raum, in dem das Gerät steht, gut durchlüften.
Sicherheit von Kindern
• Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich
sein. Erstickungsgefahr! Verpackungsmaterial von Kindern fernhalten!
• Ausgediente Altgeräte bitte vor der Entsorgung unbrauchbar machen.
Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhandene Schnapp- oder Riegelschlösser entfernen oder zerstören. Dadurch verhindern
Sie, daß sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!)
oder in andere lebensgefährliche Situationen geraten.
4
• Das Gerät darf von Kindern und Personen, deren physische, sensorische
oder geistige Fähigkeiten sowie Mangel an Erfahrung und Kenntnissen
einen sicheren Gebrauch des Gerätes ausschließen, nur unter Aufsicht
oder nach entsprechender Einweisung durch eine Person benutzt werden,
die sicherstellt, dass sie sich den Gefahren des Gebrauchs bewusst sind.
Kinder sind zu beaufsichtigen, sodass sie nicht am Gerät spielen können.
Im Alltagsbetrieb
• Behälter mit brennbaren Gasen oder Flüssigkeiten können durch Kälteeinwirkung undicht werden. Explosionsgefahr! Lagern Sie keine Behälter mit brennbaren Stoffen, wie z.B. Spraydosen, Feuerzeug-Nachfüllkartuschen etc. im Kältegerät.
• Flaschen und Dosen dürfen nicht in den Gefrierraum. Sie können springen, wenn der Inhalt gefriert - bei kohlensäurehaltigem Inhalt sogar
explodieren! Legen Sie nie Limonaden, Säfte, Bier, Wein, Sekt usw. in den
Gefrierraum. Ausnahme: Hochprozentige Spirituosen können im Gefrierraum gelagert werden.
• Speiseeis und Eiswürfel nicht unmittelbar aus dem Gefrierraum in den
Mund nehmen. Sehr kaltes Eis kann an Lippen oder Zunge festfrieren und
Verletzungen verursachen.
• Tiefkühlgut nicht mit nassen Händen berühren. Die Hände könnten daran
festfrieren.
• Keine Elektrogeräte (z. B. elektrische Eismaschinen, Rührgeräte etc.) im
Kältegerät betreiben.
• Vor Reinigungsarbeiten das Gerät grundsätzlich abschalten und den
Netzstecker ziehen oder Sicherung in der Wohnung abschalten bzw.
herausdrehen.
• Netzstecker immer am Stecker aus der Steckdose ziehen, nie am Kabel.
Im Störungsfall
• Sollte einmal eine Störung am Gerät auftreten, sehen Sie bitte zuerst in
dieser Gebrauchsanweisung unter "Was tun, wenn ..." nach. Falls die dort
aufgeführten Hinweise nicht weiterhelfen, führen Sie bitte keine weiteren Arbeiten selbst aus.
• Kältegeräte dürfen nur von Fachkräften repariert werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden
Sie sich im Reparaturfall bitte an Ihren Fachhändler oder an unseren
Kundendienst.
5
Entsorgung
Information zur Geräteverpackung
Alle verwendeten Werkstoffe sind umweltverträglich! Sie können gefahrlos
deponiert oder in der Müllverbrennungsanlage verbrannt werden!
Zu den Werkstoffen: Die Kunststoffe können auch wiederverwertet werden
und sind folgendermaßen gekennzeichnet:
>PE< für Polyäthylen, z. B. bei der äußeren Hülle und den Beuteln im Innern.
>PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich
FCKW-frei.
Die Kartonteile werden aus Altpapier hergestellt und sollten auch wie-der
zur Altpapiersammlung gegeben werden.
Entsorgung von Altgeräten
Aus Umweltschutzgründen müssen Kältegeräte fachgerecht entsorgt werden. Dies gilt für Ihr bisheriges Gerät und - nachdem es eines Tages ausgedient hat - auch für Ihr neues Gerät.
Warnung! Ausgediente Altgeräte bitte vor der Entsorgung unbrauch-bar
machen. Netzstecker ziehen, Netzkabel durchtrennen, eventuell vorhandene Schnapp- oder Riegelschlösser entfernen oder zerstören. Dadurch
verhindern Sie, daß sich spielende Kinder im Gerät einsperren (Erstickungsgefahr!) oder in andere lebensgefährliche Situationen geraten.
Entsorgungshinweise:
• Das Gerät darf nicht mit dem Haus- oder Sperrmüll entsorgt werden.
• Der Kältemittelkreislauf, insbesondere der Wärmetauscher an der Geräterückseite, darf nicht beschädigt werden.
• Das Symbol
auf dem Produkt oder seiner Verpackung weist darauf
hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln
ist, sondern an einem Sammelpunkt für das Recycling von elektrischen
und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden
durch falsches Entsorgen gefährdet. Weitere Informationen über das
Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
Transportschutz entfernen
Das Gerät sowie Teile der Innenausstattung sind für den Transport
geschützt.
• Klebebänder links und rechts an den Türaußenseiten abziehen.
• Alle Klebebänder sowie Polsterteile aus dem Geräteinnenraum entfernen.
6
Aufstellen
Aufstellort
Das Gerät soll in einem gut belüfteten und trockenen Raum stehen.
Die Umgebungstemperatur wirkt sich auf den Stromverbrauch und die
einwandfreie Funktion des Gerätes aus. Daher sollte das Gerät
– nicht direkter Sonneneinstrahlung ausgesetzt sein;
– nicht an Heizkörpern, neben einem Herd oder sonstigen Wärmequellen
stehen;
– nur an einem Ort stehen, dessen Umgebungstemperatur der Klimaklasse
entspricht, für die das Gerät ausgelegt ist.
Die Klimaklasse finden Sie auf dem Typschild, das sich links im Innenraum
des Kühlraumes befindet.
Nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:
Klimaklasse
für Umgebungstemperatur von
SN
+10 bis +32 °C
N
+16 bis +32 °C
ST
+18 bis +38 °C
T
+18 bis +43 °C
Ist die Aufstellung neben einer Wärmequelle unvermeidbar, sind folgende
seitliche Mindestabstände einzuhalten:
– zu Elektroherden 3 cm;
– zu Öl- und Kohleherden 30 cm.
Können diese Abstände nicht eingehalten werden, ist eine Wärmeschutzplatte zwischen Herd und Kältegerät erforderlich.
Steht das Kältegerät neben einem anderen Kühl- oder Gefriergerät, ist ein
seitlicher Abstand von 5 cm erforderlich, damit sich an den Geräte-Außenseiten kein Schwitzwasser bildet..
"Direkter Einbau unter einem Kochfeld ist nicht zulässig. Die teilweise
hohen Abstrahlungstemperaturen des Kochfeldes können das Gerät beschädigen. Wird in der Nähe ein Kochfeld eingebaut, sind die zugehörigen Einbau- und Schutzvorschriften zu beachten. Durch die Vielzahl der möglichen
Einbausituationen können hier keine detailierten Angaben erfolgen. Eine
Erwärmung des Kältegerätes ist durch ausreichenden Abstand und Einbringung einer geeigneten Wärmeschutzplatte zu verhindern. Die ordnungsgemäße Be- und Entlüftung des Kältegerätes muß gewährleistet sein."
7
Ihr Kühlgerät braucht Luft
Aus Gründen der Sicherheit muß
eine Mindestbelüftung gewährleistet
sein, wie aus der Abb. hervorgeht:
Achtung:
Die Lüftungs-Öffnungen müssen
immer saubergehalten werden.
Damit die Luft zirkulieren kann, die
Lüftungsöffnungen
niemals
abdecken oder verstellen.
50
540
880 + 0
- 6
542
560 min.
871
Einbau
Siehe
beiliegende
Montageanweisung.
Prüfen Sie bitte nach dem Einbau des Gerätes, insbesondere nach Türanschlagwechsel, ob die Türdichtung ringsum richtig abdichtet. Eine undichte Türdichtung kann zu verstäkter Reifbildung und dadurch zu höherem Energieverbrauch führen (siehe auch Abschnitt “Abhilfe bei Störungen”).
Elektrischer Anschluß
Für den elektrischen Anschluß ist eine vorschriftsmäßig installierte
Schutzkontakt-Steckdose erforderlich. Sie sollte so gesetzt sein, daß ein
Ziehen des Netzsteckers möglich ist. Die elektrische Absicherung muß mindestens 10/16 Ampere betragen.
Ist die Steckdose bei eingebautem Gerät nicht mehr zugänglich, muß eine
geeignete Maßnahme in der Elektroinstallation sicherstellen, daß das Gerät
vom Netz getrennt werden kann (z. B. Sicherung, LS-Schalter, FehlerstromSchutzschalter oder dergleichen mit einer Kontaktöffnungsweite von mindestens 3 mm).
• Vor Inbetriebnahme am Typschild des Gerätes überprüfen, ob Anschlußspannung und Stromart mit den Werten des Stromnetzes am Aufstellort
übereinstimmen.
Z. B.: AC 230 ... 240 V
50 Hz oder
230 ... 240 V~ 50 Hz
(d. h. 230 bis 240 Volt Wechselstrom, 50 Hertz)
Das Typschild befindet sich links im Innenraum des Gerätes.
8
Vor Inbetriebnahme
• Das Geräteinnere und alle Ausstattungsteile bitte vor Erstinbetriebnahme
reinigen (siehe Abschnitt "Reinigung und Pflege").
Bedienungs- und Kontrolleinrichtung
°C
°C
ON/OFF
A
A.
B.
C.
D.
E.
F.
G.
H.
I.
B
ALARM OFF
-
+
C
FROSTMATIC
D
E
F
G
H
I
Netzkontrollanzeige (grün)
ON/OFF Taste
Taste zur Temperatureinstellung (+ )
Temperaturanzeige
Taste zur Temperatureinstellung (-)
Anzeige für eingeschaltete FROSTMATIC Funktion (gelb)
FROSTMATIC Taste
Warnanzeige (rot)
Taste ALARMOFF
Tasten zur Temperatureinstellung
•
•
•
Die Temperatureinstellung erfolgt durch die Tasten C und E.
Die Tasten stehen in Verbindung mit der Temperaturanzeige.
Durch Druck auf eine der beiden Tasten C oder E wird die Temperaturanzeige von der IST-Temperatur (Temperaturanzeige leuchtet) auf die SOLL-Temperatur (Temperaturanzeige blinkt) umgeschaltet.
Mit jedem weiteren Druck auf eine der beiden Tasten wird die SOLL- Temperatur um 1 °C weiter gestellt. Die SOLL- Temperatur muss innerhalb 24
Stunden erreicht werden.
Wird keine Taste gedrückt, schaltet die Temperaturanzeige nach kurzer Zeit
(ca. 5 sec.) automatisch wieder auf die IST-Temperatur zurück.
9
SOLL-Temperatur bedeutet:
Die Temperatur, die im Gefrierraum vorhanden sein soll. Die SOLL-Temperatur wird durch blinkende Zahlen angezeigt.
IST-Temperatur bedeutet:
Die Temperaturanzeige zeigt die Temperatur an, die momentan tatsächlich
im Gefrierraum vorhanden ist. Die IST-Temperatur wird durch leuchtende
Zahlen angezeigt.
Temperaturanzeige
•
•
Die Temperaturanzeige kann mehrere Informationen anzeigen.
Bei normalem Betrieb wird die Temperatur angezeigt, die momentan im
Gefrierraum vorhanden ist (IST-Temperatur).
Während der Temperatureinstellung wird blinkend die im Moment eingestellte Gefrierraumtemperatur angezeigt (SOLL-Temperatur).
Inbetriebnahme - Temperatur einstellen
1.
2.
3.
4.
5.
Netzstecker in die Steckdose stecken.
Taste ON/OFF (B) drücken. Die grüne Netzkontrollanzeige (A) leuchtet. Die
Temperaturanzeige (D) zeigt die momentan im Gefrierraum vorhandene ISTTemperatur an. Die rote Warnanzeige (H) signalisiert blinkend, daß die erforderliche Lagertemperatur noch nicht erreicht ist. Ein Warnton ist zu hören.
Auf eine der Tasten C oder E drücken. Die Temperatur-anzeige schaltet um
und zeigt blinkend die momentan eingestellte SOLL-Temperatur an.
Gewünschte Temperatur durch Drücken der Tasten C und E einstellen (siehe
Abschnitt "Tasten zur Temperatureinstellung"). Die Temperaturanzeige zeigt
sofort die geänderte Einstellung an. Mit jedem Tastendruck wird die Temperatur um 1 °C weitergestellt.
Aus ernährungswissenschaftlicher Sicht ist -18°C für den Gefrierraum als
ausreichend kalte Lagertemperatur anzusehen.
Der Warnton schaltet sich ab, wenn die vorgegebene Temperatur im
Gefrierraum erreicht wird. Die rote Warnanzeige blinkt weiter. Taste ALARM
OFF drücken, um die rote Warnanzeige abzuschalten.
FROSTMATIC-Taste (G)
Die FROSTMATIC-Funktion beschleunigt das Einfrieren frischer Lebensmittel
und schützt gleichzeitig die bereits eingelagerte Ware vor unerwünschter
Erwärmung.
10
1.
2.
Durch Drücken der Taste FROSTMATIC wird die FROSTMATIC-Funktion eingeschaltet. Die gelbe Anzeige leuchtet (F).
Wird die FROSTMATIC-Funktion nicht manuell beendet, schaltet die Elektronik des Gerätes die FROSTMATIC-Funktion nach 52 Stunden ab. Die gelbe Anzeige erlischt.
Durch erneutes Drücken der Taste FROSTMATIC kann die FROSTMATICFunktion jederzeit manuell beendet werden. Die gelbe Anzeige erlischt.
Taste ALARM OFF
Im Falle eines ungewöhnlichen Temperaturanstieges im Gefrierraum (z.B. bei
Stromausfall) blinkt die rote Warnanzeige (H) und ein Warnton ertönt. Der
Warnton schaltet automatisch ab, wenn die eingestellte Gefrierraumtemperatur wieder erreicht wird. Die rote Warnanzeige blinkt weiter. Mit der
Taste alarm stop können Sie den Warnton und die rote Warnanzeige
abschalten. Auf der Temperaturanzeige erscheint für einige Sekunden die
wärmste Temperatur, die im Gefrierraum erreicht wurde.
Achtung: Bei Erwärmung im Gefrierraum muß der Zustand des Gefriergutes überprüft werden.
„Offene Tür“ Warnung
Ein Tonwarner ertönt, wenn die Tür länger als 80 Sekunden geöffnet bleibt..
• Der Tonwarner kann durch Schließen der Tür abgestellt werden.
Gerät abschalten
1.
1.
2.
3.
4.
Zum Abschalten die Taste ON/OFF ca. 5 Sekunden gedrückt halten. In der
Temperaturanzeige erfolgt ein sogenannter “Count down”, dabei wird
rückwärts von “3” nach “1” gezählt. Mit Erreichen der “1” schaltet der
Gefrieraum ab. Die Temperaturanzeige erlischt.
Hinweis:
Die Einstellung des Geräts kann bei gezogenem Netzstecker oder fehlender
Stromversorgung nicht geändert werden. Nach Anschluß an das Stromnetz
nimmt das Gerät wieder den Zustand an, den es bei Netzunterbrechung hatte.
Soll das Gerät für längere Zeit außer Betrieb genommen werden:
Gefrierfach abschalten, dazu die Taste ON/OFF (B) drücken, bis die Anzeige
(A) erlischt .
Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
Gefrierfach abtauen und Gerät gründlich reinigen (siehe Abschnitt "Reinigung und Pflege").
Türe anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.
11
Kälteakku
Das Gerät kann mit einem oder meheren Kälteakkus ausgestattet sein.
Bei Stromausfall oder einer Störung am Gerät verlängert der Kälteakku die
Zeit bis zur unzulässigen Erwärmung des Gefrierguts um mehrere Stunden.
Diese Aufgabe erfüllt der Kälteakku nur dann optimal, wenn er in der obersten Schublade vorne oben auf dem Gefriergut eingelegt wird.
Die Kälteakkus können Sie vorübergehend auch als Kühlelement für Kühltaschen verwenden.
Einfrieren und Tiefkühllagern
Im Gefrierraum können Sie Tiefkühlkost lagern und frische Lebensmittel
einfrieren.
Achtung!
• Vor dem Einfrieren von Lebensmitteln muß die Temperatur im Gefrierraum -18 °C oder kälter sein.
• Bitte das auf dem Typschild angegebene Gefriervermögen beachten. Das
Gefriervermögen ist die maximale Menge an frischer Ware, die innerhalb
von 24 Stunden eingefroren werden kann. Wenn Sie an mehreren Tagen
hintereinander einfrieren, nehmen Sie bitte nur 2/3 bis 3/4 der auf dem
Typschild angegebenen Menge. Sie erreichen eine bessere Qualität, wenn
die Lebensmittel schnell bis zum Kern durchgefroren werden.
• Warme Lebensmittel vor dem Einfrieren abkühlen lassen. Die Wärme führt
zu verstärkter Eisbildung und erhöht den Energieverbrauch.
• Auf die Lagerzeit bzw. auf das Haltbarkeitsdatum von gekauften Tiefkühlprodukten achten
• Einmal aufgetaute Lebensmittel ohne weitere Verarbeitung (garen zu Fertiggerichten) auf keinen Fall ein zweites Mal einfrieren.
• Behälter mit brennbaren Gasen oder Flüssigkeiten können durch Kälteeinwirkung undicht werden. Explosionsgefahr! Lagern Sie keine Behälter mit brennbaren Stoffen, wie z.B. Spraydosen, Feuerzeug-Nachfüllkartuschen etc. im Kältegerät.
• Flaschen und Dosen dürfen nicht in den Gefrierraum. Sie können springen, wenn der Inhalt gefriert - bei kohlensäurehaltigem Inhalt sogar
explodieren! Legen Sie nie Limonaden, Säfte, Bier, Wein, Sekt usw. in den
Gefrierraum. Ausnahme: Hochprozentige Spirituosen können im Gefrierraum gelagert werden.
• Alle Lebensmittel vor dem Einfrieren luftdicht verpacken, damit sie nicht
austrocknen, nicht den Geschmack verlieren und keine Geschmacksübertragung auf anderes Tiefkühlgut erfolgen kann.
12
1.
2.
3.
4.
Vorsicht! Tiefkühlgut nicht mit nassen Händen berühren. Die Hände
könnten daran festfrieren.
Wenn Sie schnelles Einfrieren von
9 Kg
Gefriergut wünschen, oder wenn Sie
das max. Gefriervermögen ausnut7 Kg
zen wollen, müssen Sie die Taste
FROSTMATIC 24 Stunden vor dem
Einlegen des Gefriergutes betätigen.
Vergessen Sie nicht, nach dem Ende
des Einfriervorganges die FROSTMATIC-Funktion abzuschalten. Sie verD670
meiden damit unnötigen Energieverbrauch.
Die verpackten Lebensmittel in die obere Schubladen legen. Nicht gefrorene Ware darf bereits gefrorene Ware nicht berühren, die gefrorene Ware
kann sonst antauen.
Tiefkühlgut möglichst nach Art getrennt in die Schubladen legen.
Tür so wenig wie möglich öffnen und nicht offen lassen.
Eiswürfel bereiten
1.
2.
Eiswürfelschale zu 3/4 mit kaltem Wasser füllen, in den Gefrierraum stellen
und gefrieren lassen.
Zum Herauslösen der fertigen Eiswürfel die Eiswürfelschale verwinden oder
kurz unter fließendes Wasser halten.
Achtung! Eine eventuell angefrorene Eiswürfelschale keinesfalls mit spitzen
oder scharfkantigen Gegenständen ablösen, sonst besteht die Gefahr, daß
der Kältekreislauf beschädigt wird. Verwenden Sie den beiliegenden Kunststoffschaber.
Lagergutsymbole/Gefrierkalender
• Die Symbole auf den Schubladen
zeigen unterschiedliche Arten von
Tiefkühlgut.
• Die Zahlen geben für die jeweilige
Art von Tiefkühlgut die Lagerzeit in
Monaten an.
Ob der obere oder der untere Wert der angegebenen Lagerzeiten gültig ist,
hängt von der Qualität der Lebensmittel und deren Vorbehandlung vor
dem Einfrieren ab. Für Lebensmittel mit hohem Fettanteil gilt immer der
untere Wert.
13
Abtauen
1.
2.
3.
4.
5.
6.
Im Gefrierraum schlägt sich während des Betriebs und beim Öffnen der Tür
Feuchtigkeit als Reif nieder. Entfernen Sie diesen Reif von Zeit zu Zeit mit
dem beiliegenden Kunststoffschaber. Starke Reifbildung im Gefrierraum
erhöht den Energieverbrauch. Deshalb soll abgetaut werden, wenn die Reifsicht eine Dicke von ca. 4 Millimeter erreicht hat; mindestens jedoch einmal
im Jahr. Ein geeigneter Zeitpunkt zum Abtauen ist auch immer dann, wenn
das Gerät leer oder nur wenig beladen ist Um ein vollständiges Abtauen
durchzuführen, geht man wie folgt vor:
Tiefkühlgut herausnehmen, in mehrere Lagen Zeitungspapier einpacken und
abgedeckt an einem kühlen Ort lagern.
Gerät abschalten und den Netzstecker ziehen oder Sicherung abschalten
bzw. herausdrehen.
Gefrierraumtür geöffnet lassen.
Kunstoffschaber als Tauwasserablauf in den Schlitz unterhalb der
Tauwasserablaufrinne stecken
und Auffangschale unterstellen.
Plastikschaber für späteren Gebrauch
aufbewahren.
Nach Beendigung des Abtauvorganges Netzstecker wieder einstecken und Temperaturregler auf
D068
die gewünschte Position einstellen.
Achtung:
Keinesfalls harte oder spitze Metallgegenstände zum Entfernen von Reif
oder Eis benutzen.
Verwenden Sie keine elektrischen Heiz-oder Wärmegeräte und keine anderen mechanischen oder künstlichen Hilfsmittel, um den Abtauvorgang zu
beschleunigen, mit Ausnahme der in dieser Gebrauchsanweisung empfohlenen.
Ein Temperaturanstieg der Tiefkühlkost während des Abtauens könnte die
Aufbewahrungsdauer verkürzen.
Gerät abschalten
1.
2.
3.
4.
5.
14
Soll das Gerät für längere Zeit außer Betrieb genommen werden:
Gefriergut sowie Eisschalen herausnehmen.
Gerät abschalten, dazu ON/OFF Taste drücken, bis die grüne Netzkontrollanzeige erlischt.
Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
Gerät gründlich reinigen (siehe Abschnitt "Reinigung und Pflege").
Tür anschließend geöffnet lassen, um Geruchsbildung zu vermeiden.
Reinigung und Pflege
1.
2.
3.
4.
5.
6.
Aus hygienischen Gründen sollte das Geräteinnere, einschließlich Innenausstattung, regelmäßig gereinigt werden.
Warnung!
• Das Gerät darf während der Reinigung nicht am Stromnetz angeschlossen sein. Stromschlaggefahr! Vor Reinigungsarbeiten Gerät abschalten
und Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte
in elektrische Bauteile gelangen, Stromschlaggefahr! Heißer Dampf kann
zu Schäden an Kunststoffteilen führen.
• Das Gerät muß trocken sein, bevor Sie es wieder in Betrieb nehmen.
Achtung!
• Ätherische Öle und organische Lösungsmittel können Kunststoffteile
angreifen, z. B.
– Saft von Zitronen- oder Apfelsinenschalen;
– Buttersäure;
– Reinigungsmittel, die Essigsäure enthalten.
Solche Substanzen nicht mit den Geräteteilen in Kontakt bringen.
• Keine scheuernden Reinigungsmittel verwenden.
Tiefkühlgut herausnehmen. Tiefkühlgut in mehrere Lagen Zeitungspapier
einpacken. Alles abgedeckt an einem kühlen Ort lagern.
Gefrierraum vor dem Reinigen abtauen (siehe Abschnitt "Abtauen").
Gerät einschließlich Innenausstattung mit einem Lappen und lauwar-mem
Wasser reinigen. Eventuell etwas handelsübliches Geschirrspülmittel beigeben.
Anschließend mit klarem Wasser nachwischen und trockenreiben.
Staubablagerungen am Verflüssiger erhöhen den Energieverbrauch. Deshalb
einmal im Jahr den Verflüssiger an der Geräterückseite mit einer weichen
Bürste oder mit dem Staubsauger vorsichtig reinigen.
Nachdem alles trocken ist, Lebensmittel wieder einlagern und Gerät wieder
in Betrieb nehmen.
Die Platte A durch Entfernen der beiden Schrauben B abnehmen. Platte
und Boden von eventuellen Lebensmittelrückständen reinigen.
Nach der Reinungung die Platte wieder einsetzen und mit den beiden
Schrauben befestigen.
15
Tips zur Energie-Einsparung
• Das Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der Kompressor häufiger und länger.
• Ausreichende Be- und Entlüftung des Gerätes gewährleisten. Lüf-tungsöffnungen niemals abdecken.
• Keine warmen Speisen in das Gerät stellen. Warme Speisen erst abkühlen
lassen.
• Tür nur so lange wie nötig geöffnet lassen.
• Die Temperatur nicht kälter als nötig einstellen.
• Den Verflüssiger, das Metallgitter an der Geräterückseite, immer sauber
halten.
Was tun, wenn ...
Abhilfe bei Störungen
Möglicherweise handelt es sich bei einer Störung nur um einen kleinen Fehler, den Sie anhand nachfolgender Hinweise selbst beheben können. Führen
Sie keine weiteren Arbeiten selbst aus, wenn nachstehende Informationen
im konkreten Fall nicht weiterhelfen.
Warnung! Reparaturen am Kältegerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an
Ihren Fachhändler oder an unseren Kundendienst.
Störung
Gerät arbeitet nicht, keine
Kontolleuchte brennt.
Mögliche Ursache
Gerät ist nicht eingeschaltet
Gerät einschalten.
Netzstecker ist nicht eingesteckt oder lose.
Netzstecker einstecken.
Sicherung hat ausgelöst oder Sicherung überprüfen, gegeist defekt.
benenfalls erneuern.
Steckdose ist defekt.
Grüne Lampe leuchtet nicht,
gelbe Lampe leuchtet bei einGrüne Lampe defekt.
geschalteter FROSTMATICFunktion
16
Abhilfe
Störungen am Stromnetz
behebt Ihr Elektrofachmann.
Kundendienst verständigen.
Störung
Mögliche Ursache
Gelbe Lampe leuchtet nicht
bei eingeschalteter FROSTMA- Gelbe Lampe defekt.
TIC-Funktion, Gerät arbeitet.
Gerät kühlt zu stark.
Abhilfe
Kundendienst verständigen.
Temperaturregler vorübergehend auf wärmere Ein-stellung drehen.
Bitte im Abschnitt “InbetriebTemperatur ist nicht richtig
nahme und Temperaturregeeingestellt.
lung” nachsehen.
Tür nur so lange wie nötig
Tür war längere Zeit geöffnet. geöffnet lassen, FROSTMATIC-Taste betätigen.
Temperatur ist zu kalt eingestellt.
Innerhalb der letzten 24
Die Gefrieraumtemperatur ist Stunden wurden größere
nicht ausreichend, rote War- Mengen warmer Lebensmittel FROSTMATIC-Taste betätigen
nanzeige blinkt.
eingelagert.
Das Gerät steht neben einer
Wärmequelle
Bitte im Abschnitt “Aufstellort” nachsehen.
Störung am Gerät
FROSTMATIC-Taste einschalten, Gefrierschrank geschlossen halten, Kundendienst verständigen
An den undichten Stellen Türdichtung vorsichtig mit einem
Haartrockner erwärmen (nicht
Starke Reifbildung im Gerät, Türdichtung ist undicht (evtl. wärmer als ca. 50 °C). Gleichevtl. auch an der Türdichtung. nach Türanschlag-wechsel). zeitig die erwärmte Türdichtung von Hand so in Form
ziehen, daß sie wieder
einwandfrei anliegt.
Ungewöhnliche Geräusche.
Gerät steht nicht gerade.
Verstellfüße nachjustieren.
Gerät hat Kontakt mit der
Wand oder mit anderen
Gegenständen.
Gerät etwas wegrücken.
Ein Teil, z. B. ein Rohr, an der
Geräterückseite berührt ein Gegebenenfalls dieses Teil
anderes Geräteteil oder die
vorsichtig wegbiegen.
Wand.
Nach Änderung der Temperatureinstellung läuf der
Kompressor nicht sofort an.
Dies ist normal, es liegt keine Der Kompressor läuft nach
Störung vor.
einiger Zeit selbsttätig an.
17
Bestimmungen, Normen, Richtlinien
Das Kältegerät ist für den Haushalt bestimmt und wurde unter Beachtung
der für diese Geräte geltenden Normen hergestellt.
Bei der Fertigung wurden insbesondere die nach dem Gerätesicherheitsgesetz
(GSG), der Unfallverhütungsvorschrift für Kälteanlagen (VBG 20) und den
Bestimmungen des Verbandes Deutscher Elektrotechniker (VDE) notwendigen
Maßnahmen getroffen. Der Kältekreislauf wurde auf Dichtheit geprüft.
Dieses Gerät entspricht den folgenden EG-Richtlinien:
– 73/23/EWG vom 19.2.1973 - Niederspannungsrichtlinie
– 89/336/EWG vom 3.5.1989 (einschließlich Änderungsrichtlinie
92/31/EWG) - EMV-Richtlinie
18
Geachte mevrouw, heer
Hartelijk dank voor het kiezen van een van onze kwaliteitsproducten. U heeft een
goede keuze gemaakt. Zo kunt u dankzij de combinatie van functioneel design en
hoogwaardige technologie rekenen op optimale prestaties en bedieningsgemak. En
onze zorg voor het milieu, komt o.a. tot uitdrukking in het energiebesparend functioneren van dit apparaat. Om er zeker van te zijn dat uw apparaat optimaal en
onberispelijk presteert, dient u deze gebruiksaanwijzing aandachtig door te lezen.
Dan zult u alle processen perfect en zeer efficiënt kunnen besturen.
Wij raden u aan deze gebruiksaanwijzing goed te bewaren, zodat u nog eens iets
kunt nalezen. En wilt u dit boekje doorgeven aan een eventuele volgende eigenaar
van het apparaat.
Wij wensen u veel succes met uw nieuwe apparaat.
In deze gebruiksaanwijzing worden de volgende symbolen gebruikt
Belangrijke informatie over uw persoonlijke veiligheid en informatie over
hoe u schade aan het apparaat kunt voorkomen
Algemene informatie en tips
Milieu-informatie
19
Inhoud
Veiligheid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
Weggooien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Informatie over de verpakking van het apparaat . . . . . . . . . . . . . . . . .23
Weggooien van oude apparaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
Transportbescherming verwijderen . . . . . . . . . . . . . . . . . . . . . . . . . .23
Opstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Opstelplaats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24
Zorg voor een goede ventilatie rond het apparaat . . . . . . . . . . . . . . . .25
Nismaten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Voor ingebruikname . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
Bedienings- en kontroleinrichting . . . . . . . . . . . . . . . . . . . . . . . . . .26
In gebruik nemen - temperatur instellen . . . . . . . . . . . . . . . . . . . .27
Invriezen en diepgevroren opslaan . . . . . . . . . . . . . . . . . . . . . . . . . .29
Symbolen bewaarde producten/ Diepvrieskalender . . . . . . . . . . . . .30
Het maken van ijsblokjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30
Ontdooien en reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Apparaat uitzetten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32
Tips om energie te besparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Wat te doen als . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Hulp bij storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Doel, normen, richtlijnen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35
20
Veiligheid
De veiligheid van onze koelapparaten voldoet aan de Europese en Nederlandse normen. Desondanks zien wij ons genoodzaakt u met de volgende
veiligheidsaanwijzingen vertrouwd te maken:
Reglementaire toepassing
• Het koelapparaat is voor huishoudelijk gebruik bestemd. Het is geschikt
voor het invriezen en diepgevroren bewaren van levensmiddelen en voor
het maken van ijs. Als het apparaat voor andere doeleinden gebruikt
wordt kan de fabrikant geen verantwoording nemen voor eventuele schaden.
• Het ombouwen van of veranderingen aan het koelapparaat aanbrengen
is uit veiligheidsoverwegingen niet toegestaan.
• Als het koelapparaat commercieel of voor andere doeleinden dan voor
diepgevroren bewaren en invriezen van levensmiddelen gebruikt wordt,
s.v.p. letten op de hiervoor van kracht zijnde wettelijke bepalingen.
Voordat het apparaat voor de eerste keer in gebruik
genomen wordt
• Controleer het koelapparaat op transportschaden. Een beschadigd apparaat in geen geval aansluiten! Wend u in geval van schade tot de leverancier.
Koelmiddelen
Het apparaat bevat in het koelvloeistofcircuit de koelvloeistof Isobutan
(R600a), een natuurlijk, zeer milieuvriendelijk gas, dat echter wel brandbaar
is.
• Bij het transport en het opstellen van het apparaat erop letten dat geen
onderdelen van het koelvloeistofcircuit beschadigd worden.
• Bij beschadiging van het koelvloeistofcircuit:
– open vuur en brandhaarden absoluut vermijden;
– het vertrek waar het apparaat staat goed ventileren.
Veiligheid van kinderen
• Verpakkingsdelen (bijv. foliën, piepschuim) kunnen voor kinderen gevaarlijk zijn. Stikgevaar! Verpakkingsmateriaal van kinderen weghouden!
• Oude apparaten voor het weggooien onbruikbaar maken. Stekker uit het
stopcontact trekken, stroomkabel doorknippen, eventueel aanwezige
21
snap– of grendelsloten verwijderen of kapotmaken. Daardoor wordt
voorkomen dat spelende kinderen in het apparaat opgesloten raken (stikgevaar!) of in andere levensgevaarlijke situaties terecht komen.
• Dit apparaat is niet bedoeld voor gebruik door kinderen, personen met verminderde lichamelijke, zintuigelijke of geestelijke capaciteiten of een
gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de persoon die verantwoordelijk is voor hun veiligheid of tenzij zij van deze persoon instructies hebben gekregen over het gebruik. Laat kinderen niet zonder toezicht in de buurt van het apparaat.
Bij dagelijks gebruik
• Containers met brandbare gassen of vloeistoffen kunnen lek raken door de
inwerking van koude. Explosiegevaar! Leg geen containers met brandbare
stoffen zoals bijv. spraybussen, aanstekers, navullin-gen van aanstekers etc.
in het koelapparaat.
• Flessen en blikken mogen niet in het vriesvak. Ze kunnen springen als de
inhoud bevriest – bij koolzuurhoudende inhoud zelfs exploderen! Leg noit
limonades, sappen, bier, wijn, champagne etc. in het vriesvak. Uitzondering: sterke drank met een zeer hoog alcohol percentage kan in het vriesvak gelegd worden.
• Consumptie-ijs en ijsblokjes niet direct vanuit de vriesruimte in de mond
steken. Zeer koud ijs kan aan de lippen of de tong vastvriezen en verwondingen veroorzaken.
• Niet met natte handen aan diepvriesartikelen komen. De handen kunnen
daaraan vastvriezen.
• Geen elektrische apparaten (bijv. elektrische ijsmachines, mixers etc.) in het
koelapparaat gebruiken.
• Voor het schoonmaken het apparaat altijd uitzetten en de stekker uit het
stopcontact trekken of de zekering in de woning uitschakelen c.q. er uit
draaien.
• De stekker altijd aan de stekker zelf uit het stopcontact trekken, nooit aan
het snoer.
Bij storing
• Als er een storing aan het apparaat optreedt eerst in de gebruiks-aanwijzing kijken onder “Wat te doen als ...”. Als de daar gegeven aanwijzingen
niet verder helpen zelf niet verder aan het apparaat werken.
• Koelapparaten mogen alleen dooor geschoold personeel gerepareerd worden. Door ondeskundige reparaties kunnen grote gevaren ont-staan. Wend
u zich bij reparaties tot uw vakhandel of tot onze klantendienst.
22
Weggooien
Informatie over de verpakking van het apparaat
Alle gebruikte grondstoffen zijn milieuvriendelijk! Ze kunnen zonder gevaar
weggegooid of in de vuilverbrandingsoven verbrand worden!
De grondstoffen: de kunststoffen kunnen ook opnieuw gebruikt worden en
worden als volgt gekarakteriseerd:
>PE< voor polyethyleen, bijv. bij de buitenste verpakking en de zakken binnenin.
>PS< voor schuimpolystyrol, bijv. bij de bekledingsdelen, in principe FCKWvrij.
De kartonnen delen zijn van oud papier gemaakt en kunnen ook weer bij
het oud-papier gedaan worden.
Weggooien van oude apparaten
Wegens milieuredenen dienen koelapparaten vakkundig ontmanteld te
worden. Dit geldt voor uw huidige apparaat en - als het ook aan vervanging
toe is - ook voor uw nieuwe apparaat.
Waarschuwing! Apparaten die hun tijd gehad hebben onbruikbaar maken
voordat ze weggegooid worden. Stekker er afhalen, netsnoer doorknippen,
eventuele snap- of grendelsloten verwijderen of kapot-maken. Hierdoor
wordt voorkomen dat spelende kinderen in het apparaat opgesloten worden (verstikkingsgevaar!) of in andere levensgevaarlijke situaties terechtkomen.
Aanwijzingen voor het weggooien:
• Het apparaat mag niet bij het huis- of grofvuil gezet worden.
• Het koelvloeistofcircuit, in het bijzonder de warmtewisselaar aan de achterkant, mag niet beschadigd worden.
• Het symbool
op het product of op de verpakking wijst erop dat dit
product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische
apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijk negatieve gevolgen
voor mens en milieu die zich zouden kunnen voordoen in geval van
verkeerde afvalverwerking. Voor gedetailleerdere informatie over het
recyclen van dit product, kunt u contact opnemen met de gemeente, de
gemeentereiniging of de winkel waar u het product hebt gekocht.
Transportbescherming verwijderen
Het apparaat alsmede de onderdelen van het interieur zijn voor het transport beschermd.
• Alle plakband alsmede bekledingsdelen uit het interieur verwijderen.
23
Opstellen
Opstelplaats
Het apparaat in een goed geventileerde en droge ruimte neerzetten.
De omgevingstemperatuur heeft invloed op het stroomverbruik.
Het apparaat daarom
– niet aan directe straling van de zon blootstellen;
– niet bij radiatoren, naast een kachel of andere warmtebronnen plaatsen;
– alleen op een plaats neerzetten waarvan de omgevingstemperatuur overeenkomt met de klimaatcategorie waarvoor het apparaat is ont-worpen.
De klimaatcategorieën staan op het merk- en type-aanduidingsplaatje dat
zich links aan de binnenkant van het apparaat bevindt.
De volgende tabel geeft aan welke omgevingstemperatuur bij welke klimaatcategorie behoort:
24
Klimaatcategorie
voor een omgevingstemperatuur van
SN
+10 tot +32 °C
N
+16 tot +32 °C
ST
+18 tot +38 °C
T
+18 tot +43 °C
Als het onvermijdelijk is het apparaat naast een warmtebron te plaat-sen,
aan weerszijden minimaal de volgende afstanden aanhouden:
– tot elektrische kachels 3 cm;
– tot olie- en kolenkachels 30 cm.
Als men zich niet aan deze afstanden kan houden, is een warmte-isolatieplaat tussen kachel en koelapparaat aan te bevelen.
Als het koelapparaat naast een ander koel- of diepvriesapparaat staat, is een
afstand van 5 cm aan weerszijden aan te bevelen, zodat zich geen condens
vormt aan de buitenkant van de apparaten.
"Montage rechtstreeks onder een kookplaat is niet toegestaan. De temperaturen van de kookplaat, die op sommige plaatsen hoog zijn, kunnen het
apparaat beschadigen.
Indien een kookplaat in de buurt van het apparaat geïnstalleerd wordt, dienen de betreffende montage- en veiligheidsvoorschriften in acht genomen
te worden. Gezien de veelzijdigheid van de mogelijke installatievoorwaarden is het onmogelijk hier gedetailleerde informatie te verschaffen.
Men dient te voorkomen dat de ijskast warm wordt, door een geschikte
afstand van de warmtebron aan te houden en door middel van het gebruik
van een geschikte isolatieplaat. Bovendien dient een correcte ventilatie van
het apparaat gegarandeerd te worden."
Zorg voor een goede ventilatie rond het apparaat
Om veiligheidsredenen moet de
ventilatie zodanig zijn als in Figur
aangegeven.
Attentie: zorg ervoor dat de
ventilatie openingen tijdens
gebruik niet worden afgedekt.
50
540
880 + 0
- 6
542
560 min.
871
Nismaten
Hoogte
Breedte
Diepte
880mm
550 mm
560 mm
Elektrische aansluiting
Voor de elektrische aansluiting is een volgens de voorschriften geïnstalleerde beschermcontactdoos vereist.
De contactdoos moet zodanig worden geïnstalleerd, dat de steker altijd uit
de contactdoos kan worden getrokken.
De elektrische zekering dient minstens 10 Ampère te zijn.
Indien het stopcontact bij een ingebouwd apparaat niet meer toegan-kelijk
is, dient een maatregel in de elektrische installatie er voor te zorgen dat het
apparaat van de stroom kan worden afgesloten (bijv. zekering, beveiligingsschakelaar, aardlekschakelaar of dergelijke met een contactopeningsbreedte van minimaal 3 mm).
• Voor ingebruikneming op het merk– en type–aanduidingsplaatje van het
apparaat controleren of de netspanning en stroomsoort over-eenkomen
met de waarden van het lichtnet op de plaats waar het apparaat komt te
staan.
Bijv.: AC 230 ... 240 V 50 Hz of
230 ... 240 V~ 50 Hz
(d.w.z. 230 tot 240 Volt wisselstroom, 50 Hertz)
Het typeplaatje bevindt zich links aan de binnenkant van het apparaat.
Voor ingebruikname
• Het interieur van het apparaat en alle accessoires schoonmaken voor het
eerste gebruik (zie Hoofdstuk “Reiniging en Onderhoud”).
25
Bedienings- en kontroleinrichting
°C
°C
ON/OFF
A
A.
B.
C.
D.
E
F.
G.
H.
I.
B
ALARM OFF
-
+
C
FROSTMATIC
D
E
F
G
H
I
netcontrole-indicatie (groen)
toets ON/OFF van de diepvriezer
toets voor temperatuurinstelling (+)
temperatuurindicatie van de diepvriezer
toets voor temperatuurinstelling (-)
indicatie voor ingeschakelde FROSTMATIC-functie (geel)
Toets FROSTMATIC
Alarmcontrolelampje
Toets om het alarm uit te schakelen
Toetsen voor temperatuurinstelling
•
•
26
De temperatuur wordt ingesteld via de toetsen „C“ en „E“ De toetsen staan
in verbinding met de temperatuurindicatie.
Door te drukken op één van de twee toetsen „C“ of „E“ wordt de temperatuurindicatie van de WERKELIJKE temperatuur (temperatuurindicatie
brandt) op de GEWENSTE temperatuur (temperatuurindicatie knippert)
omgeschakeld.
Met elke verdere druk op één van beide toetsen wordt de GEWENSTE temperatuur 1 °C verder gesteld. De GEWENSTE temperatur dient binnen 24 uur
te worden bereikt.
Als geen toets wordt ingedrukt, schakelt de temperatuurindicatie na korte
tijd (ca. 5 sec.) automatisch weer op de WERKELIJKE temperatuur terug.
GEWENSTE temperatuur betekent:
De temperatuur die in de diepvriezer moet heersen. De GEWENSTE temperatuur wordt met knipperende cijfers aangegeven.
WERKELIJKE temperatuur betekent:
De temperatuurindicatie geeft de temperatuur aan die op dat moment
werkelijk in de diepvriezer heerst. De WERKELIJKE temperatuur wordt met
brandende cijfers aangegeven.
Temperatuurindicatie
•
•
De temperatuurindicatie kan meerdere soorten informatie aangeven.
Bij normaal gebruik wordt de temperatuur aangegeven die op dat moment
in de diepvriezer heerst (WERKELIJKE temperatuur).
Tijdens de temperatuurinstelling wordt knipperend de op dat moment ingestelde diepvriezer temperatuur aangegeven (GEWENSTE temperatuur).
In gebruik nemen - temperatuur instellen
1.
2.
3.
4.
5.
Stekker in stopcontact steken.
Toets Vriezer ON/OFF indrukken. Het groene lichtnetlampje gaat branden.
HEt alarmcontrolelampje (O) knippert zodra de ingestelde temperatuur
bereikt worden. Het geluidsalarm wordt ingeschakeld.
Druk op de toetsen „C” of „E“ De temperatuurindicatie schakelt om en geeft
knipperend de op dat moment ingestelde GEWENSTE temperatuur aan.
Gewenste temperatuur door indrukken van de toetsen „C“ en „E“ instellen
(zie hoofdstuk "Toetsen voor temperatuurinstelling"). De temperatuurindicatie geeft direct de gewijzigde instelling aan. Met elke druk op de toets
wordt de temperatuur 1 °C hoger ingesteld.
Uit voedingswetenschappelijk standpunt is -18 °C voor de diepvriezer koud
genoeg als bewaartemperatuur.
Het geluidsalarm wordt uitgeschakeld zodra de ingestelde temperatuur
bereikt worden. Druk op de alarmtoers om het alarmcontrolelampje uit te
schakelen.
Koude-accu
In één van de laden van de vriesruimte bevindt zich twee koude-accus.
Als de stroom uitvalt of bij een storing aan het apparaat verlengt de koude-accu de tijd tot de diepvriesartikelen te warm worden met meerdere
uren. De koude-accu kan dit echter alleen optimaal doen als ze in de bovenste la vooraan boven op de diepvriesartikelen gelegd wordt. De koude-accu
kan tijdelijk ook als koelelement voor koeltassen gebruikt worden.
FROSTMATIC
1.
De FROSTMATIC-functie versnelt het invriezen van verse levensmiddelen en
beschermt tegelijkertijd de reeds ingevroren waren tegen ongewenste
verwarming.
Door te drukken op de FROSTMATIC toets wordt de FROSTMATIC-functie
ingeschakeld. Het gele lampje gaat branden.
Als de FROSTMATIC-functie niet handmatig beëindigd wordt, schakelt de
27
2.
elektronica van het apparaat de FROSTMATIC-functie na 52 uur uit. Het gele
lampje gaat uit.
Door opnieuw op de FROSTMATIC toets te drukken kan de FROSTMATICfunctie te allen tijde handmatig beëindigd worden. Het gele lampje gaat uit.
Toets om het alarm uit te schakelen
Een abnormale verhoging van de temperatuur in de diepvries (bijv. uitvallen van de elektriciteit) wordt aangeduid door het knipperen van het controlelampje (H) en door een geluidsignaal.
Wanneer de normale omstandigheden hersteld worden, gaat het geluidsalarm uit, terwijl het alarmcontrolelampje blijft knipperen.
Door op alarmtoets (I) te drukken, verschijnt op de aanduiding (D) gedurende
enkele seconden de hoogste temperatuur die in de diepvriezer ontstaan is.
“Open deur” waarschuwing
De waarschuwingstoon klinkt als de deur langer dan 80 seconden
open blijft staan.
• Het akoestisch alarm gaat uit, zodra de deur gesloten wordt.
Apparaat uitschakelen
1.
2.
3.
4.
28
Om uit te schakelen toets ON/OFF ca. 5 seconden ingedrukt houden. In de
temperatuurindicatie begint een "count down", daarbij wordt van "3" naar
"1" teruggeteld. Bij bereiken van "1" schakelt de koelruimte uit. De temperatuurindicatie gaat uit.
Aanwijzing:
De instelling van het apparaat kan niet veranderd worden, als de stekker uit
het stopcontact getrokken is of als er anderszins geen elektriciteit aanwezig
is. Na aansluiting op het elektriciteitsnet start het apparaat weer op de stand
waar het voor de stroomonderbreking op stond.
Als het apparaat gedurende langere tijd niet gebruikt wordt:
Apparaat uitschakelen door toets ON/OFF in te drukken tot de indicatie uitgaat (zie boven).
Stekker uit het stopcontact halen of zekering uitschakelen, er resp. uithalen.
Vriesvak ontdooien en apparaat grondig reinigen (zie hoofdstuk "Reiniging
en onderhoud").
Daarna de deuren open laten staan om reukvorming te voorkomen.
Invriezenen en diepgevroren opslaan
In uw diepvrieskast kunt u diepvriesprodukten bewaren en verse
levensmiddelen zelf invriezen.
Attentie!
1.
• Voor het invriezen van levensmiddelen dient de temperatuur in de vriesruimte –18 °C of lager te zijn.
• Let op het op het typebordje aangegeven vriesvermogen. Het vries-vermogen is de maximale hoeveelheid verse waren die binnen 24 uur ingevroren kunnen worden. Als er gedurende meerdere dagen achter elkaar
ingevroren wordt, neem dan slechts 2/3 tot 3/4 van de hoeveelheid aangegeven op het typebordje. De kwaliteit is beter, als de levensmiddelen
snel tot in de kern bevriezen.
• Warme levensmiddelen voor het invriezen laten afkoelen. De warmte leidt
tot verhoogde ijsvorming en verhoogt het energieverbruik.
• Bij het bewaren van kantenklare diepvriesprodukten dient u zich beslist
aan de door de fabrikant opgegeven bewaartijd te houden.
• Eenmaal ontdooide levensmiddelen zonder verdere verwerking (bereiden
tot panklare gerechten) in geen geval een tweede keer invriezen.
• Containers met brandbare gassen of vloeistoffen kunnen lek raken door
de inwerking van koude. Explosiegevaar! Leg geen containers met brandbare stoffen zoals bijv. spraybussen, aanstekers, navullin-gen van aanstekers etc. in het vriesapparaat.
• Flessen en blikken mogen niet in de vriesruimte. Ze kunnen springen als
de inhoud bevriest – bij koolzuurhoudende inhoud zelfs exploderen! Leg
noot limonades, sappen, bier, wijn, champagne etc. in de vriesruimte. Uitzondering: sterke drank met een zeer hoog alcohol percentage kan in de
vriesruimte gelegd worden.
• Als u de maximale invrieskapaciteit
wilt benutten, moet u 24 uur van
te voren (bij kleinere hoeveelheden
4 tot 6 uur) de FROSTMATIC toets
inschakelen.
9 Kg
Voorzichtig! Diepvriesartikelen niet
met natte handen aanraken. De han7 Kg
den kunnen daaraan vast vriezen.
De verpakte levensmiddelen in de
laden leggen. De in te vriezen
levensmiddelen in de korven van
D670
29
2.
3.
het apparaat plaatsen.(zie figuur) Niet bevroren artikelen mogen niet in
aanraking komen met reeds bevroren waren omdat anders de bevroren
artikelen ontdooien kunnen.
Wilt U de max. hoeveelheid invriezen,dan dient u de snelvriesschakelaar in
te schakelen
Diepvriesartikelen het liefst naar soort apart in de laden leggen.
Symbolen bewaarde producten/Diepvrieskalender
• De symbolen op de laden geven de diverse soorten diepvriesproducten
aan.
• De getallen geven voor iedere
soort
diepvriesproduct
de
opslagtijd in maanden aan. Of de
hoogste of de laagste waarde van
de aangegeven opslagtijd geldt,
hangt af van de kwaliteit van de
levens-middelen en de behandeling voorafgaand aan het invriezen. Voor levensmiddelen met
een hoog vetgehalte geldt altijd
de laagste waarde.
Het maken van ijsblokjes
1.
2.
30
IJsbakje voor 3/4 met koud water vullen, in de vriesruimte plaatsen en laten
bevriezen.
Om de ijsblokjes los te maken het ijsbakje omdraaien of kort onder stromend
water houden.
Attentie! Een eventueel vastgevroren ijsbakje in geen geval met spitse of
scherpe voorwerpen losmaken. Gebruik de bijgevoegde ijsschraper.
Ontdooien en reinigen
1.
2.
3.
4.
5.
Als het apparaat aanstaat en als de deur geopend wordt, slaat vocht in het
interieur, in het bijzonder op de verdamper, als rijp neer. Deze rijp van tijd
tot tijd met de bijgevoegde plastic schraper verwijderen. In geen geval hiervoor harde of spitse voorwerpen gebruiken.
Het apparaat dient in ieder geval ontdooid te worden als de rijplaag ca. 4 mm
dik is: echter minimaal eenmaal per jaar. Een geschikt moment voor het ontdooien is als het apparaat leeg is of als er nog maar weinig artikelen in liggen.
Elke temperatuurstijging vermindert de houdbaarheid van de diepvriesprodukten. Schakel daarom ca. 12 uur van te voren het toestel op snelfriezen, om een koudereserve in de diepvriesprodukten te scheppen.
Waarschuwing!
• Geen electrische verwarmingsapparaten en andere mechanische of
kunstmatige hulpmiddelen gebruiken om het ontdooien te versnellen.
• Geen ontdooisprays gebruiken, deze kunnen gevaarlijk voor de
gezondheid zijn en/of stoffen bevatten die plastic aantasten.
Voorzichtig! Niet met natte handen aan bevroren artikelen komen. De handen kunnen daaraan vastvriezen.
Bevroren artikelen er uitnemen, in
meerdere lagen krantenpapier wik
kelen en op een koele plaats leggen.
Apparaat uitzetten en de stekker uit
het stopcontact halen of de zekering
uitschakelen c.q. er uitdraaien.
Alle laden, behalve de onderste, er uit
halen.
Steek de kunststofschraper in de
opening onder de vries-ruimte en
D068
plaats daar een schaaltje of teiltje
onder.
Tip: Om het ontdooien te versnellen een pan met heet water in het apparaat zetten en de deur sluiten. Afgevallen stukken ijs voordat ze volledig
ontdooien verwijderen.
Na het ontdooien de vriesruimte plus het interieur grondig schoonmaken.
Waarschuwing!
• Het apparaat mag tijden het schoonmaken niet op het electrici-teitsnet
aangesloten zijn. Gevaar voor schokken! Zet voor het schoonmaken het
apparaat uit en trek de stekker uit het stopcontact of schakel c.q. draai de
zekering er uit.
31
• Het apparaat nooit met stoomreinigingsapparaten schoonmaken. Er kan
vocht in de electrische onderdelen komen. Gevaar voor schokken! Hete
damp kan kunstoffen onderdelen beschadigen.
• Het apparaat dient droog te zijn voordat het weer in gebruik geno-men
wordt.
Let op!
5.
6.
7.
8.
• Etherische oliën en organische oplosmiddelen kunnen kunststof onderdelen aantasten, bijv.
– Sap van citroen– of sinaasappelschillen;
–boterzuur;
– Schoonmaakmiddelen die azijnzuren bevatten.
Dergelijke substanties niet in contact brengen met apparaatonder-delen.
• Geen schurende schoonmaakmiddelen gebruiken.
Apparaat en interieur met een doek en lauwwarm water schoonmaken.
Eventueel een beetje normaal afwasmiddel gebruiken.
Daarna met schoon water afnemen en droogmaken.
Als alles droog is, schakel op snelvriezen. Laat de vriezer tenminste 2 uur leeg
vriezen. Daarna de levensmiddelen terug in de vriezer plaatsen en het apparaat weer in bedrijf nemen.
Verwijder de afdekplaat (A) door beide schroeven (B) los te schroeven.
Reinig de afdekplaat en de bodem.
Plaats hierna de afdekplaat terug en
bevestig beide schroeven.
Apparaat uitzetten
1.
2.
3.
4.
5.
32
Als het apparaat gedurende langere tijd niet gebruikt wordt:
Levensmiddelen uit vriesruimte nemen.
Apparaat uitzetten, toets ON/OFF indrukken.
Stekker uit het stopcontact halen of zekering uitschakelen, er resp. uithalen.
Diepvriesruimte ontdooien en grondig reinigen (zie hoofdstuk “Ontdooien
en reinigen”).
Deuren daarna open laten om geurvorming te voorkomen.
Tips om energie te besparen
• Het apparaat niet in de buurt van kachels, verwarmingselementen of
andere warmtebronnen plaatsen. Bij een hoge omgevingstempera-tuur
werkt de compressor vaker en langer.
• Zorgen voor voldoende be- en ontluchting aan de onderkant van het
apparaat. Ventilatieopeningen nooit afdekken.
• Geen warme spijzen in het apparaat zetten. Warme spijzen eerst laten
afkoelen.
• Deur slechts zo lang open laten als nodig is.
• De temperatuur niet lager dan nodig instellen.
• Kontroleer de bewaartemperatuur met behulp van de thermometer.
• Diepvriesartikelen voor het ontdooien in de koelkast leggen. De koude in
de diepvriesartikelen wordt zo voor koeling van de koelkast gebruikt.
• Houd de warmte afgevende verdamper, het metalen rooster aan de achterzijde van het toestel, schoon.
Wat te doen als ...
Hulp bij storingen
Het kan bij een storing om kleine defecten gaan die kunt oplossen zelf aan
de hand van de volgende aanwijzingen. Voer zelf geen verdere werkzaamheden uit als de volgende informatie in concrete gevallen niet verder
helpt.
Waarschuwing! Reparaties aan het koelapparaat mogen alleen door
geschoold personeel uitgevoerd worden. Door ondeskundige reparaties kunnen grote gevaren ontstaan voor de gebruiker. Wend u bij reparatie tot onze
klantendienst.
Storing
Mogelijke oorzaken
Apparaat is niet aangezet.
Verhelpen
Apparaat aanzetten.
Stekker zit niet in het stopconStekker in stopcontact steken.
tact of zit los.
Apparaat werkt niet, geen conZekering controleren, eventueel
Zekering is los of kapot.
trolelampje brandt
vernieuwen.
Storingen in het lichtnet door
Uw electrovakman laten verhelStopcontact is kapot.
pen.
Groene lampje brandt niet, gele
lampje brandt bij ingeschakelde Groene lampje defect.
Klantendienst informeren.
snelvriesfunctie.
Gele lampje brandt niet bij
ingeschakelde snelvriesfunctie, Gele lampje defect.
Klantendienst informeren.
apparaat werkt.
33
Storing
Apparaat koelt te sterk.
Mogelijke oorzaken
Temperatuur is te laag ingesteld.
Temperatuur is niet juist ingesteld.
Deur heeft te lang opengestaan.
Verhelpen
Tenmperatuurregelaar tijdelijk
op een hogere stand zetten.
Zie hoofdstuk “Ingebruikname”.
Deur slechts zo lang open laten
als nodig is. Snelvriesschakelaar
gebruiken.
De temperatuur in de vriesruim- In de laatste 24 uur zijn grotere
te is niet voldoende, rode
hoeveelheden warme levenSnelvriesschakelaar gebruiken.
lampje brandt.
smiddelen opgeslagen.
Het apparaat staat naast een
Zie hoofdstuk “Opstelplaats”.
warmtebron.
Snelvriesschakelaar aanzetten,
vrieskast gesloten houden,
Storing aan het apparaat
klantendienst informeren.
Op de ondichte plaatsen de
deurafdichting voorzichtig met
Sterke rijpvorming in het appa- Deurafdichting is lek (eventueel een föhn verwarmen (niet heter
raat, eventueel ook aan de deu- na het verwisselen van de deu- dan ca. 50 °C). Tegelijkertijd de
verwarmde deurafdichting met
rafdichting.
raanslag).
de hand zo in vorm trekken dat
hij weer helemaal sluit.
Apparaat staat niet recht.
Ongewone geluiden.
Na het wijzigen van de temperatuurinstelling start de compressor niet direct.
34
Instelvoetjes bijstellen.
Apparaat komt tegen de muur
of tegen andere voorwerpen
Apparaat iets wegtrekken.
aan.
Een onderdeel, bijv. een leiding,
aan de achterkant van het
Dit onderdeel voorzichtig wegapparaat komt tegen een ander
buigen.
onderdeel van het apparaat
aan of tegen de muur.
Dit is normaal, het betreft geen De compressor start na enige
storing.
tijd automatisch.
Doel, normen, richtlijnen
Het koelapparaat is voor huishoudelijk gebruik bestemd en is met in-achtneming van de voor deze apparaten geldende normen gemaakt. Bij de
fabricage zijn speciaal die maatregelen genomen die vereist zijn volgens de Duitse wet op de veiligheid van toestellen (GSG), volgens de
Duitse voorschriften ter voorkoming van ongevallen bij koudeinstallaties (VBG 20) en volgens de bepalingen van de ver-eniging
van Duitse elektotechnici (VDE). De koudecirculatie is op dichtheid
getest.
Dit apparaat voldoet aan de volgende EG-richtlijnen:
– 73/23/EWG van 19.2.1973 - Laagspanningsrichtlijn0
– 89/336/EWG van 3.5.1989
(met inbegrip van Wijzigingsrichtlijn 92/31/EWG) - EMC-richtlijn
35
Dear Customer
Thank you for choosing one of our high-quality products.
With this appliance you will experience the perfect combination of functional design and cutting edge technology.
Convince yourself that our appliances are engineered to deliver the best
performance and control - indeed we are setting the highest standards of
excellence.
In addition to this you find environmental and energy saving aspects as an
integral part of our products.
To ensure optimal and regular performance of your appliance please read
this instruction manual carefully. It will enable you to navigate all processes
perfectly and most efficiently.
To refer to this manual any time you need to, we recommend you to keep
it in a safe place. And please pass it to any future owner of the appliance.
We wish you much joy with your new appliance.
The following symbols are used in this manual
Important information concerning your personal safety and information on
how to avoid damaging the appliance
General information and tips
Environmental information
36
Contents
Safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .38
Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Appliance Packaging Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Disposal of old Appliances . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Remove transport safeguard . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Installation Location . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Your refrigerator needs air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
Housing dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
Electrical Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
Prior to Initial Start–Up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
Operating and indicator panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43
Starting up -setting the temperature . . . . . . . . . . . . . . . . . . . . . . .44
Freezing and storing frozen food . . . . . . . . . . . . . . . . . . . . . . . . . .45
Preparation of Ice Cubes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46
Storage goods symbols/ Freezing Calendar . . . . . . . . . . . . . . . . . . .47
Defrosting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47
Switching off the appliance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
Cleaning and Care . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48
Energy Saving Tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .49
What to do if . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
Correcting Malfunctions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
Regulations, Standards, Guidelines . . . . . . . . . . . . . . . . . . . . . . . . .51
37
Safety
The safety aspects of our refrigerators/freezers comply with accepted technical standards and the German Appliance Safety Law. Nevertheless, we
consider it our obligation to make you aware of the following safety information:
Intended use
• The refrigerator is intended for use in the home. It is suitable for the cooling, freezing and storing of frozen food, as well as for making ice. If the
appliance is used for purposes other than those intended or used incorrectly, no liability can be accepted by the manufacturer for any damage
that may be caused.
• Alterations or changes to the freezer are not permitted for reasons of
safety.
• If you use the refrigerator in a commercial application or forpurposes
other than the cooling, freezing or frozen storage of foods,please observe all valid legal regulations for your application.
Prior to initial start–up
• Check the refrigerator for transport damage. Under no circumstance
should a damaged appliance be plugged in! In the event of damage, please
contact the vendor.
Refrigerant
The refrigerant isobutane (R600a) is contained within the refrigerant circuit
of the appliance, a natural gas with a high level of environmental compatibility, which is nevertheless flammable.
• During transportation and installation of the appliance, be certain that
none of the components of the refrigerant circuit become damaged.
• If the refrigerant circuit should become damaged:
– avoid open flames and sources of ignition;
– thoroughly ventilate the room in which the appliance is situated.
Safety of children
• Packaging (e.g. wraps, polystyrene) can be dangerous for children. There is
a risk of suffocation! Keep packaging material away from children!
• Please make old appliances unusable prior to disposal. Pull out the mains
plug, cut off the mains cable, break or remove spring or boltcatches, if fitted. By doing this you ensure that children cannot lock themselves in the
38
fridge when playing (there is risk of suffocation!)or get themselves into
other dangerous situations.
• This appliance is not intended for use by persons (including children) with
reduced physical, sensory or mental capabilities, or lack of experience and
knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the
appliance.
Daily Operation
• Containers with flammable gases or liquids can leak at low temperatures.
There is a risk of an explosion! Do not store any containers with flammable materials such as, for example, spray cans, fire extinguisher refill cartridges etc in the refrigerator/freezer.
• Bottles and cans must not be placed in the freezer compartment. They can
burst when the contents freeze, high carbonate content drinks can even
explode! Never store lemonade, juices, beer, wine, sparkling wine etc. in
the freezer compartment. Exception: high alcohol content spirits can be
stored in the freezer compartment.
• Do not put ice creams or ice cubes in the mouth immediately after removal from the freezer compartment. Very cold ice can freeze to the lips or
tongue and cause injury.
• Do not touch frozen food with wet hands. Your hands could freeze to the
food.
• Do not operate any electrical appliances in the refrigerator/freezer (e.g.
electric ice cream makers, mixers etc.).
• Before cleaning the appliance, always switch off the appliance and unplug
it, or pull the house fuse or switch off the circuit breaker.
• When unplugging always pull the plug from the mains socket, do not pull
on the cable.
In case of malfunction
• If the a malfunction occurs on the appliance, please look first in the "What
to do if ..." section of these instructions. If the information given there
does not help, please do not perform any further repairs yourself.
• Refrigerators/freezers may only be repaired by qualified service engineers.
Improper repairs can give rise to significant hazards. If your appliance
needs repairing, please contact your specialist dealer or our Customer Service.
39
Disposal
Appliance Packaging Information
All materials are environmentally sound! They can be dumped or burned at
an incinerating plant without danger!
About the materials: The plastics can be recycled and are identified as follows:
>PE< for polyethylene, e.g. the outer covering and the bags in the interior.
>PS< for polystyrene foam, e.g. the pads, which are all free of chlorofluorocarbon.
The carton parts are made from recycled paper and should be disposed of
at a waste-paper recycling collection location.
Disposal of old Appliances
For environmental reasons, refrigeration appliances must be disposed of
properly. This applies to your old appliance, and - at the end of its service
life - for your new appliance as well.
Warning! Before disposing of old appliances make them inoperable. Remove plug from mains, sever the power cable, remove or destroy any snap or
latch closures. This eliminates the danger that playing children lock themselves into the appliance (danger of suffocation!) or place themselves into
other life-endangering situations.
Disposal:
• The appliance may not be disposed of with domestic waste or bulky refuse.
• The refrigerant circuit, especially the heat exchanger at the back of the
appliance, may not be damaged.
• The symbol
on the product or on its packaging indicates that this
product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical
and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information
about recycling of this product, please contact your local city office, your
household waste disposal service or the shop where you purchased the
product.
Remove transport safeguard
The appliance and the interior fittings are protected for transport.
• Pull off the adhesive tape on the left and right side of the door.
• Remove all adhesive tape and packing pieces from the interior of the
appliance.
40
Installation
Installation Location
The appliance should be set up in a well ventilated, dry room.
Energy use is affected by the ambient temperature. The appliance should
therefore
– not be exposed to direct sunlight;
– not be installed next to radiators, cookers or other sources of heat;
– only be installed at a location whose ambient temperature corresponds to
the climate classification, for which the appliance is designed.
The climate classification can be found on the serial plate, which is located
at the left on the inside of the appliance.
The following table shows which ambient temperature is correct for each
climate classification: each climate classification:
Climate classification
for an ambient temperature of
SN
+10 bis +32 °C
N
+16 bis +32 °C
ST
+18 bis +38 °C
T
+18 bis +43 °C
If installation next to a source of heat is unavoidable, the following minimum clearances must be maintained at the sides of the appliance:
– for electric cookers 3 cm;
– for oil and coal fired ranges 30 cm.
If these clearances cannot be maintained a heat insulating pad is required
between the cooker and the refrigeration appliance.
If the refrigeration appliance is installed next to another refrigerator or freezer a clearance of 5 cm at the sides is required, in order to prevent the formation of condensation on the outside of the appliance.
"Installation directly under a hob is not allowed. The temperatures of the
hob, which in part are quite high, may damage the appliance.
If a hob is installed near the appliance, the corresponding installation and
safety instructions must be adhered to. Considering the numerous installation conditions which are possible, there is no way of providing detailed
information here.
It is necessary to avoid overheating of the refrigerator by maintaining adequate distances from heat sources and by the use of a suitable thermal insulation plate. Proper ventilation of the appliance must also be ensured."
41
Your appliance needs air
For safety reasons, minimum
ventilationmust be as shown Fig.
Attention: keep ventilation openings clear of obstruction;
50
540
880 + 0
- 6
542
560 min.
871
Housing dimensions
Height
Depth
Width
880 mm
550 mm
560 mm
Electrical connection
Before initial start-up, refer to the appliance rating plate to ascertain if supply voltage and current values correspond with those of the mains at the
installation location.
e.g.:
AC
230 ... 240 V
50 Hz or
230 ... 240 V~ 50 Hz
(i.e. 230 to 240 volts alternating current, 50 Hertz)
The rating plate is inside the appliance on the left.
A correctly installed, earthed socket is required for the electrical supply. The
supply must have a fuse rating of at least 10 Amps.
If the socket is not accessible once the appliance is built in, the electrical
installation must include suitable means of isolating the appliance from the
mains (e.g. fuse, cut-out, current trip or similar with a minimum contact
separation of 3 mm).
Attention: The mains connection cable may only be replaced by a skilled
electrician. Please contact your dealer or our customer service department
for repairs.
Prior to Initial Start–Up
• Please clean the appliance interior and all accessories prior to initial startup (see section: “Cleaning and Care”).
42
Operating and indicator panel
°C
°C
ON/OFF
A
A.
B.
C.
D.
E.
F.
G.
H.
I.
B
ALARM OFF
-
+
C
FROSTMATIC
D
E
F
G
H
I
Mains pilot indicator (green)
Freezer button ON/OFF
Temperature setting button (+)
Temperature display
Temperature setting button (-)
FROSTMATIC function "on" indicator (yellow)
FROSTMATIC button
Alarm reset light
Alarm reset button
Temperature setting buttons
•
•
The temperature is adjusted using the „C“ and „E“ buttons. These buttons are
connected to the temperature display.
The temperature display is switched over from the display of the ACTUAL
temperature (Temperature display is illuminated) to the display of the DESIRED temperature (Temperature display flashes) by pressing one of the two
buttons, „C“ or „E“.
Each time one of the two buttons is pressed again the DESIRED temperature is adjusted by 1 °C. The DESIRED temperature must be reached within 24
hours.
If neither button is pressed, the temperature display automatically switches
back after a short period (approx. 5 sec.) to the display of the ACTUAL temperature.
DESIRED temperature means:
The temperature that has been selected for inside the freezer. The DESIRED
temperature is indicated by flashing numbers.
ACTUAL temperature means:
The temperature display indicates the current temperature inside the freezer.
The ACTUAL temperature is indicated with illuminated numbers.
43
Temperature display
•
•
The temperature display can indicate several pieces of information.
During normal operation, the temperature currently present in the freezer
(ACTUAL temperature) is displayed.
When the temperature is being adjusted a flashing display indicates the
freezer temperature currently set (DESIRED temperature).
Starting Up - Setting the Temperature
1.
2.
3.
4.
5.
Plug the mains plug into the mains socket.
Press ON/OFF button. The green mains pilot indicator illuminates. The alarm
light flashes since the temperature is reached. The buzzer sounds.
Press either the „C“ or „E“ button. The temperature display switches over and
the DESIRED temperature currently set flashes on the temperature display.
Set the required temperature by pressing the „C“ or „E“ buttons (see section
"Temperature setting buttons"). The temperature display will immediately
show the changed setting. Each time the button is pressed the temperature is adjusted by 1 °C.
From a food safety point of view -18 °C should be considered sufficiently
cold for storing food in the freezer.
The buzzer stops,when the set temperature is reached.Press the alarm button to turn off the alarm light
Ice pack
There is an ice pack in one drawer of the freezer.
In the event of a power failure or malfunction, the ice pack will lengthen
the amount of time it takes for the frozen food to become too warm by
several hours. The ice pack can only fulfil this task optimally if it is placed in
the uppermost drawer, at the front, above the frozen food. You can use the
ice pack for cooling cold bags.
FROSTMATIC
1.
2.
44
The FROSTMATIC function accelerates the freezing of fresh food and, at the
same time, protects foodstuffs already stored from undesirable warming.
The FROSTMATIC function is switched on by pressing the FROSTMATIC button. The yellow light illuminates.
If the FROSTMATIC function is not ended manually, the appliance electronics switch off the FROSTMATIC function after 52 hours. The yellow light
goes out.
The FROSTMATIC function can be ended manually at any time by pressing
the FROSTMATIC button again. The yellow light goes out.
Alarm reset button
In the event of an abnormal temperature rise inside the freezer (e.g. power
cut) warning light (H) will start to flash and a buzzer will sound.
After the temperature has returned to normal, the warning light (H) will
continue to flash, although the buzzer has stopped.
When the alarm button is pressed, the warmest temperature reached in the
compartment flashes on the indicator.
"Open Door" warning
The warning tone sounds if the door is left open for more than 80
seconds.
• You can switch off the warning tone by closing the door.
Switching the Appliance off
1.
2.
3.
4.
To switch off, hold down the ON/OFF button for approx. 5 seconds. This will
result in a countdown from "3" to "1" taking place in the temperature
display. On reaching "1" the fridge will switch off. The temperature display
will go off.
Note:
The appliance cannot be switched on or off if unplugged, or if there is no
power being supplied to it. Following connection to the mains power supply, the appliance returns to the same operating state as before the interruption of main power.
If the appliance is not going to be used for an extended period:
Switch off the appliance, holding down the ON/OFF button until the display
goes off (see above).
Remove the mains plug or switch off or turn out the circuit breaker or fuse.
Defrost the freezer compartment and clean the appliance thoroughly (see
section: “Cleaning and Maintenance”).
Finally, leave the doors open so as to avoid a build up of odours.
Freezing and storing frozen food
You can use your freezer for freezing fresh food yourself.
Important!
• The temperature in the freezer compartment must be –18 °C or colder
before freezing food.
• Please observe the freezing capacity given on the rating plate. The free45
1.
2.
3.
zing capacity is the maximum quantity of fresh food that can be frozen
within a period of 24 hours. If you wish to freeze food several days in a
row, please observe a maximum capacity of only 2/3 to 3/4 of that on the
rating plate. The quality of the food is best preserved when it is frozen
right through to the core as quickly as possible.
• Allow warm food to cool down before freezing. The warmth will cause
increased ice formation and increase the power consumption.
• Please note the maximum storage times specified by the manufacturer.
• Thawed foods which have not been processed further (cooked into meals)
may not under any circumstances be frozen a second time.
• Containers with flammable gases or liquids can leak at low temperatures.
There is a risk of an explosion! Do not store any containers with flammable materials such as, for example, spray cans, fire extinguisher refill cartridges etc in the refrigerator/freezer.
• Bottles and cans must not be placed in the freezer. They can burst when
the contents freeze, high carbonate content drinks can even explode!
Never store lemonade, juices, beer, wine, sparkling wine etc. in the freezer. Exception: high alcohol content spirits can be stored in the freezer.
• All foods must be packed air tight prior to freezing, so that they do not
dry out or lose their flavour, and so that no flavour contamination of
other frozen goods occurs.
Caution! Do not touch frozen food with wet hands. Your hands could freeze to the food.
Place the packed food in the drawers.
Place food to be frozen As shown in
figure. Unfrozen food must not tou9 Kg
ch items already frozen, otherwise
the frozen food could begin to
7 Kg
defrost.
Press the FROSTMATIC button 24
hours before introducing fresh food
for freezing of fresh food. The yellow
light comes on.
D670
Place frozen foods in the drawers sorted by type, as far as possible.
Preparation of Ice Cubes
1.
46
Fill the ice cube tray 3/4 full with cold water, place it in the freezer compartment and leave to freeze.
2.
To loosen the frozen cubes, either bend the ice cube tray or hold it under
running water for a few seconds.
Important! Never try to free an ice tray that is frozen to the freezer compartment using pointed or sharp edged objects. Use the ice scraper supplied.
Storage Goods Symbols/Freezing Calendar
• The symbols on the drawers show
different types of frozen goods.
• The numbers indicate storage times
in months for the appropriate
types of frozen goods.
Whether the upper or lower value of the indicated storage time is valid
depends on the quality of the foods and pre-treating before freezing. The
lower value applies to foods with high fat content.
Defrosting
1.
2.
3.
4.
5.
6.
The freezer compartment, however, will become progrssively covered with
frost. This should be removed with the special plastic scraper provided, whenever the tickness of the frost exceeds 4 mm. During this operation it is not
necessary to switch off the power supply or to remove the foodstuffs.
However when the ice becomes very thick on the inner liner, complete
defrosting should be carried out as follows:
Remove the frozen food from the freezer, wrap it in several layers of newspaper and put it in a very cool place.
Switch off the appliance and pull out the plug, or remove or unscrew the
safety fuses.
Leave the freezer compartment door
open.
Insert the plastic scraper into the
recess provided under the defrost
water channel and place a collecting
basin under it.
Once defrosting is completed keep
the scraper for future use;
Turn the thermostat knob to the
D068
required setting or replace the plug
in the power socket.
47
Warning!
Never use metal tools to scrape off the frost
Do not use a mechanical device or any artificial means to speed up the
thawing process other than those recommended by the manufacturer.
A temperature rise of the frozen food packs, during defrosting , may shorten their safe storage life.
Switching off the appliance
1.
2.
3.
4.
5.
If the appliance is not going to be used for an extended period:
Remove all deep-frozen packages as well as ice trays.
Switch off the appliance by pressing the button ON/OFF.
Remove the mains plug or switch off or turn out the circuit breaker or fuse.
Defrost freezer compartment and clean thoroughly (see section: “Cleaning
and Care”).
Leave the door open to avoid the build up of odours.
Cleaning and Care
For hygienic reasons the appliance interior, including interior accessories,
should be cleaned regularly.
Warning!
• The appliance may not be connected to the mains during cleaning. Danger
of electrical shock! Before cleaning switch the appliance offand rem ve the
plug from the mains, or switch off or turn out the circuit breaker or fuse.
• Never clean the appliance with a steam cleaner. Moisture could accumulate in electrical components, danger of electrical shock! Hot vapours can
lead to the damage of plastic parts.
• The appliance must be dry before it is placed back into service.
Attention!
• Ethereal oils and organic solvents can attack plastic parts, e.g.
– lemon juice or the juice from orange peals;
– butyric acid;
– cleansers which contain acetic acid.
Do not allow such substances to come into contact with appliance parts.
• Do not use any abrasive cleansers.
48
1.
2.
3.
4.
5.
6.
Remove frozen food and the food from the refrigerator. Wrap frozen food
in several layers of newspaper. Store it in a cool place, well covered.
Defrost the freezer compartment prior to cleaning (see "Defrosting" section).
Switch the appliance off and remove the plug from the mains, or switch off
or turn out the circuit breaker or fuse.
Clean the appliance and the interior accessories with a cloth and lukewarm
water. Commercially available dish washing detergents may also be used.
After cleaning wipe with fresh water and rub dry.
Accumulation of dust at the condenser increases energy consumption. For
this reason carefully clean the condenser at the back of the appliance once
a year with a soft brush or a vacuum cleaner.
Remove the protection (A) by
unscrewing both screws (B).
Clean the protection and the bottom
of the compartment.
After cleaning replace the protection
and fix with both screws.
Energy Saving Tips
• Do not install the appliance near cookers, radiators or other sources of
warmth. High ambient temperatures cause longer, more frequent operation of the compressor.
• Ensure sufficient air circulation and exhaust at the appliance base and at
the back wall of the appliance. Never cover air vent openings.
• Do not place warm foods into the appliance. Allow warm foods to cool
first.
• Only leave door open as long as necessary.
• Do not set temperature any colder than necessary.
• Put frozen food in the fridge to defrost. The cold in the frozen food will
then be used to cool the fridge.
• Keep the heat emitting condenser, the metall grille on the rear wall of
your appliance, always clean.
49
What to do if ...
Correcting Malfunctions
A malfunction may be caused by only a minor fault that you can rectify
yourself using the following instructions. Do not perform any other work on
the appliance if the following information does not provide assistance in
your specific case.
Warning! Repairs to refrigerators/freezers may only be performed by qualified service engineers. Improper repairs can give rise to significant hazards
for the user. If your appliance needs repairing, please contact your specialist dealer or our Customer Service.
Malfunction
Possible Cause
Remedy
Appliance is not switched on Switch on the appliance.
Appliance does not work, no
pilot light is illuminated.
Mains plug is not plugged in
Insert mains plug.
or is loose.
Check fuse, replace if necesFuse has blown or is defective.
sary.
Mains malfunctions are to be
Socket is defective.
corrected by an electrician.
Green light does not light up,
yellow light lights up when
Green light faulty.
fast freeze fuction is activated, appliance is on.
Please inform your customer
service
Yellow light does not light up,
when fast freeze fuction is
Yellow light faulty.
activated, appliance is on.
Please inform your customer
service
Turn the temperature regulator to a warmer setting temporarily.
Temperature is not properly Please look in the "Initial Start
adjusted.
Up" section.
Open the door only as long as
Door was open for an extennecessary. Press the fast freeThe freezer temperature is not
ded period.
ze switch
sufficient, red light lights up,
temperature signal sounds
A large quantity of warm
food was placed in the
Press the fast freeze switch
appliance within the last 24
hours.
Appliance cools too much.
50
Temperature is set too cold.
Malfunction
Possible Cause
Remedy
The appliance is near a heat
source.
Please look in the "Installation
location" section.
The freezer temperature is not
Switch on the fast freeze
sufficient, red light lights up,
switch, keep the freezer clotemperature signal sounds
Disturbance on the appliance
sed, inform your customer
service
Carefully warm the leaking
sections of the door seal with
Door seal is not air tight (pos- a hair dryer (not hotter than
Heavy build up of frost, possisibly after changing over the approx. 50 °C). At the same
bly also on the door seal.
time shape the warmed door
hinges).
seal by hand such that it sits
correctly.
Appliance is not level.
Unusual noises.
The appliance is touching the
wall or other objects.
A component, e.g. a pipe, on
the rear of the appliance is
touching another part of the
appliance or the wall.
The compressor does not start
This is normal, no error has
immediately after changing
occurred.
the temperature setting.
Readjust the feet.
Move the appliance slightly.
If necessary, carefully bend
the component out of the
way.
The compressor starts after a
period of time.
Regulations, Standards, Guidelines
This appliance was designed for household use and was manufactured in
accordance with the appropriate standards. The necessary measures in
accordance with appliance safety legislation regulations (GSG), accident
prevention regulations for refrigeration appliances (VBG 20) and the regulations of the German Society of Electrical Engineers (VDE) were observed in
the manufacture of this appliance.
The refrigerant circuit has been checked for leaks.
This appliance is in accordance with the following EU guidelines:
– 73/23/EWG dated 19 February 1973 - low voltage guidelines.
– 89/336/EWG dated 3 May 1989
(including guideline change notice 92/31/EWG) - EMV guideline
51
www.electrolux.com
2223 496-02-00-01092008
Subject to change without notice
Wijzigingen voorbehouden
Änderungen vorbehalten
www.aeg-electrolux.de
www.aeg-electrolux.at/
www.aeg-electrolux.nl
www.aeg-electrolux.be

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
