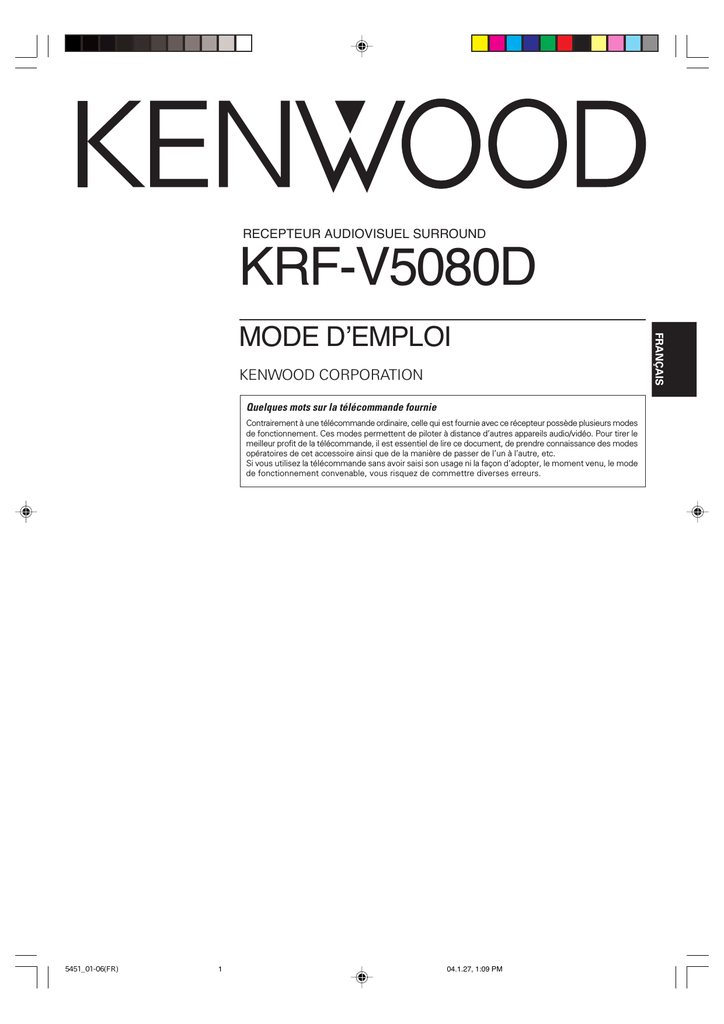

Kenwood KRF-V5080D Manuel du propriétaire

RECEPTEUR AUDIOVISUEL SURROUND

KRF-V5080D

MODE D’EMPLOI

KENWOOD CORPORATION

Quelques mots sur la télécommande fournie

Contrairement à une télécommande ordinaire, celle qui est fournie avec ce récepteur possède plusieurs modes de fonctionnement. Ces modes permettent de piloter à distance d’autres appareils audio/vidéo. Pour tirer le meilleur profit de la télécommande, il est essentiel de lire ce document, de prendre connaissance des modes opératoires de cet accessoire ainsi que de la manière de passer de l’un à l’autre, etc.

Si vous utilisez la télécommande sans avoir saisi son usage ni la façon d’adopter, le moment venu, le mode de fonctionnement convenable, vous risquez de commettre diverses erreurs.

5451_01-06(FR) 1 04.1.27, 1:09 PM

Avant la mise sous tension

Les appareils sont destinés aux opérations comme les suivantes.

L’Europe et le Royaume-Uni ............. CA 230 V uniquement

Etats-Unis et Canada .......................... CA 120 V uniquement

Entretien de l’appareil

Si la face avant ou le coffret sont sales, les nettoyer avec un chiffon propre et sec. N’utiliser ni diluant, essence, alcool, etc., car ces produits peuvent décolorer les surfaces.

En ce qui concerne les produits à nettoyer les verres de contact

Ne pas utiliser de nettoyeur de contact car ceci pourrait provoquer un mauvais fonctionnement. Attention en particulier aux nettoyeurs de contact contenant de l’huile car ils risquent de déformer les

éléments de plastique.

Précautions de sécurité

AVERTISSEMENT :

POUR EVITERT OUT INCENDIE OU CHOC

ELECTRIQUE, NE PAS EXPOSER CET

APPAREIL A LA PLUIE OU A L’HUMIDITE.

ATTENTION

RISQUE DE CHOC ELECTRIQUE

NE PAS OUVRIR

ATTENTION: POUR REDUIRE LES RISQUES DE CHOC ELECTRIQUE,

NE PAS DEPOSER LE COUVERCLE (OU LE PANNEAU ARRIERE).

ANCUNE PIECE REPARABLE PAR L’UTILISATEUR NE SE TROUVE

A L’INTERIEUR. CONFIER TOUT TRAVAIL D’ENTRETIEN A UN

PERSONNEL DE SERVICE QUALIFIE.

LE SYMBOLE DE L’ECLAIR DANS UN TRIANGLE

EQUILATERAL A POUR BUT D’ATTIRER L’ATTENTION DE

L’UTILISATION SUR LA PRESENCE, A L’INTERIEUR DU

COFFRET, D’UNE TENSION DANGEREUSE ET NON ISOLEE

D’UNE PUISSANCE SUFFISANTE POUR CONSTITUER UN

RISQUE DE COMMOTION ELECTRIQUE AUX ETRES

HUMAINS.

LE POINT D’EXCLAMATION DANS UN TRIANGLE

EQUILATERAL A POUR BUT D’ATTIRER L’ATTENTION DE

L’UTILISATEUR SUR LA PRESENCE, DANS LA LITTERATURE

QUI ACCOMPAGNE CET APPAREIL, D’INFORMATIONS

IMPORTANTES RELATIVE A L’EXPLOITATION ET A

L’ENTRETIEN.

Attention : Lire attentivement cette page pour garantir une exploitation sans danger.

Comment utiliser ce mode d’emploi

Ce manuel est divisé en quatre sections : Préparations, Opérations,

Télécommande et Informations complémentaires.

Préparations

Cette section décrit les opérations nécessaires pour connecter les appareils audio/vidéo au rècepteur et préparer le processeur d’ambiance.

Ce rècepteur étant compatible avec tous vos appareils audio et vidéo, nous vous aiderons à configurer votre système pour qu

’ il soit aussi facile

à utiliser que possible.

Opérations

Cette section traite du fonctionnement des différentes fonctions offertes par le rècepteur.

Télécommande

Cette section indique comment piloter les appareils avec la télécommande et fournit une explication détaillée de toutes les fonctions de la télécommande. Après avoir enregistré vos appareils avec les codes de commande appropriés, vous pouvez piloter ce rècepteur et les autres lecteur de DVD KENWOOD avec la télécommande fournie avec ce rècepteur.

Informations complémentaires

Cette section donne des informations supplémentaires concernant le dépannage (voir “En cas de problème”) et les “Spécifications”.

Déballage

Déballez soigneusement l’appareil et assurez-vous que tous les accessoires ci-dessous sont présents.

Antenne FM intérieure (1) Antenne cadre AM (1)

Télécommande (1)

RC-R0627

Piles (R6/AA) (2)

Si un quelconque des accessoires est manquant, ou encore si l’appareil est endommagé ou ne fonctionne pas, prévenez immédiatement le revendeur. Si l’appareil vous a été livré directement, faites des réserves auprès du transporteur. Kenwood vous suggère de conserver l’emballage d’origine de manière que vous puissiez ultérieurement réexpédier l’appareil sans risque.

Gardez ce manuel pour une référence future.

Secours de la mémoire

Notez que les éléments suivants seront effacés du contenu de la mémoire si le cordon d’alimentation est débranché de la prise secteur pendant environ

1 jour.

• Mode de puissance

• Réglages du sélecteur d’entrée

• Sortie d’image

• Enceinte ON/OFF

• Niveau de volume

• Niveau BASS, TREBLE, INPUT

• TONE ON/OFF

• LOUDNESS ON/OFF

• Niveau d’atténuateur

2

• Réglages MD/TAPE

• Réglage du mode d’écoute

• SP SYSTEM

• Réglage des enceintes

• Réglage de la distance

• SUBWOOFER ON/OFF

• SW RE-MIX ON/OFF

• Réglage du mode d’entrée

• Réglage du mode “minuit”

• Gamme de fréquence

• Réglage de la fréquence

• Présélection des stations

• Mode d’accord

• Mode ACTIVE EQ

• Mode PRO LOGIC

• Mode DSP

• Niveau de la voie gauche

• Niveau de la voie droite

• Niveau de la voie centrale

• Niveau du canal ambiophonique

• Niveau du canal ambiophonique arrière

• Niveau de l’enceinte d’extrêmes graves

• PANORAMA ON/OFF

• DIMENSION

• CENTER WIDTH

• Niveau LFE

5451_01-06(FR) 2 04.1.27, 1:09 PM

Avant la mise sous tension

Sommaire

Attention : Lire les pages marquées par avec attention pour garantir un fonctionnement en toute sécurité.

Avant la mise sous tension ...................................................... 2

Précautions de sécurité ............................................................. 2

Comment utiliser ce mode d’emploi ......................................... 2

Déballage ................................................................................... 2

Préparation de la télécommande ............................................... 3

Particularités ............................................................................... 4

Noms et fonctions des éléments ............................................ 5

Unité Principale .......................................................................... 5

Télécommande .......................................................................... 6

Préparations

Configuration de base de l’ensemble ............ 7

Raccordement des appareils audio ................... 8

Raccordement des appareils vidéo ................... 9

Raccordements pour les signaux numériques .... 10

Raccordement d’un lecteur de DVD

(entrée 6 voies) ................................................. 11

Raccordement des enceintes .......................... 12

Raccordement des bornes .............................. 13

Raccordement des antennes .......................... 13

Préparation des corrections d’ambiance ... 14

Réglage des enceintes .................................... 14

Opérations

Lecture normale ............................................... 17

Préparation de la lecture .................................. 17

Ecoute d’une source ........................................ 17

Réglage du son ................................................ 18

Enregistrement ................................................. 19

Enregistrement d’un signal audio (sources analogiques) ..................................................... 19

Enregistrement d’un signal vidéo .................... 19

Enregistrement d’un signal audio (sources numériques) ..................................................... 19

Ecoute de la radio ............................................ 20

Réglage des stations radiophoniques

(non RDS) ......................................................... 20

Utilisation du RDS (Radio Data System) ......... 20

Mise en mémoire manuelle des fréquences de stations de radio ......................................... 20

Réception d’une station mémorisée ............... 21

Réception successive des stations mémorisées

(P.CALL) ........................................................... 21

Utilisation de la touche RDS DISPLAY ............ 21

Mise en mémoire automatique des fréquences de stations RDS (RDS AUTO MEMORY) ........ 22

Réception d’une émission d’un type donné

(recherche PTY) ............................................... 22

Effets d’ambiance ............................................ 23

Modes d’ambiance .......................................... 23

Lecture d’ambiance ......................................... 25

Lecture sur 6 voies DVD .................................. 26

Fonctions intelligentes ..................................... 27

Télécommande

Fonctionnement de base de la télécommande pour les autres appareils ............................... 29

Touches de fonctionnement du lecteur de DVD ............................................................. 29

Informations complémentaires

En cas de problème ......................................... 30

Spécifications .................................................. 32

Préparation de la télécommande

Mise en place des piles

1 Retirez le couvercle. 2 Introduisez les piles.

3 Refermez le couvercle.

• Introduisez deux piles AA (R6) en veillant à respecter les polarités indiquées.

Mode d’emploi

Lorsque l’indicateur STANDBY est allumé, l’appareil se met en service dès que vous appuyez sur la touche POWER de la télécommande.

Une fois l’appareil sous tension, appuyez sur la touche correspondant à la fonction que vous souhaitez utiliser.

Plage de fonctionnement

(Approx.)

Capteur de télécommande

6 m

POWER

Télécommande à infrarouge

• Pour appuyer sur plusieurs touches de la télécommande les unes après les autres, attendez au moins une seconde après chaque pression sur une touche.

Remarques

1. Les piles fournies sont destinées à vérifier le fonctionnement. Par conséquent, leur durée peut être plus courte que celle des piles ordinaires.

2. Lorsque la distance télécommandable décroît, remplacez les deux piles par des neuves.

3. Un dysfonctionnement peut se produire si le capteur de la télécommande est exposé à la lumière directe du soleil ou à celle d’une lampe fluorescente haute fréquence.

Dans ce cas, modifiez l’emplacement du système pour éviter tout dysfonctionnement.

3

5451_01-06(FR) 3 04.1.27, 4:41 PM

Avant la mise sous tension

Particularités

Les sonorités d’une salle de cinéma

Ce récepteur offre de nombreux modes visant à créer des ambiances sonores vous permettant de profiter pleinement de vos programmes et enregistrements vidéo. Adoptez le mode d’ambiance convenant le mieux à votre équipement et au divertissement que vous avez sélectionné.

Dolby Digital et Dolby Digital EX

Le mode DOLBY DIGITAL vous permet de profiter d’une ambiance acoustique “tout-numérique” avec les enregistrements effectués au format Dolby Digital. Le mode Dolby Digital gère jusqu’à “5,1” voies audionumériques indépendantes assurant une restitution du son et une présence sonore d’une qualité supérieure au Dolby Surround traditionnel.

En ce qui concerne le Dolby Digital EX, il crée des canaux de sortie de la largeur de six bandes entières à partir des sources de canaux 5,1. Cela s’effectue à l’aide d’un décodeur de matrice qui dérive trois canaux d’ambiance des deux qui sont présents dans l’enregistrement original.

Pour de meilleurs résultats, Dolby Digital EX doit être utilisé avec des bandes sonores de film enregistrées avec Dolby Digital Surround EX.

Dolby PRO LOGIC

et Dolby PRO LOGIC

DOLBY PRO LOGIC

est entièrement compatible avec le mode PRO

LOGIC précédent, mais offre encore plus d'avantages en matière d'ambiance acoustique. Il permet à l'utilisateur de bénéficier du son stéréo habituel ou du Dolby Surround avec une présentation “5,1” canaux convaincante. PRO LOGIC

offre des fonctions spécifiques pour contrôler la spatialisation globale et l'image sonore frontale. PRO LOGIC

produit un son d'ambiance (surround) impressionnant à partir des enregistrements vidéo identifiés par la marque et une spatialisation tridimensionnelle à partir des CD audio. Lorsque vous

écouterez de la musique, vous aurez le plaisir d'entendre un son d'ambiance authentiquement STEREO.

DOLBY PRO LOGIC

IIx

améliore encore davantage les fonctions de

DOLBY PRO LOGIC

. Il offre 6,1 et 7,1 canaux ambiophoniques pour un son en stéréo ou des signaux 5,1 canaux. Ce système produit un effet ambiophonique impressionnant, qui rappelle un volume sonore naturel.

Le format 7,1 canaux ambiophoniques est particulièrement apte à reproduire un son authentique provenant de l’arrière à partir des enceintes d’ambiance arrière.

DTS et DTS-ES

DTS (Digital Theater System) est un format 5,1 canaux audio numériques qui fournit cinq canaux pleine gamme et un canal sur lequel ne sont transmises que les basses fréquences (enceinte d'extrêmes graves) pour une clarté exceptionnelle, une séparation excellente des canaux et une dynamique très étendue.

DTS-ES (Extended Surround) offre un système de 6,1 canaux ambiophoniques avec un canal supplémentaire d’ambiance arrière, version

évoluée du système conventionnel de 5,1 canaux ambiophoniques. Le format DTS-ES enregistré sur DVD, CD ou LD, se compose de deux modes. Le DTS-ES Discrete 6,1 produit un son ambiophonique arrière discret qui est complètement indépendant, et le DTS-ES Matrix 6,1 produit l’ambiance arrière qui est synthétisée au sein des canaux ambiophoniques droits et gauches en utilisant la technologie de la matrice. DTS-ES est entièrement compatible avec le système conventionnel de 5,1 canaux ambiophoniques. Le format des 6,1 canaux ambiophoniques avec un canal supplémentaire d’ambiance arrière offre une présence authentique et des effets d’ambiance en augmentant l’impact de l’image sonore provenant de l’arrière.

En mode DTS, l'entrée numérique des 5,1 canaux provenant d'un CD, d'un LD ou d'un DVD portant un enregistrement au format DTS (le disque porte la marque “DTS”) peut être écoutée en Digital Surround.

Important :

Lorsque vous écoutez un disque DTS sur un lecteur de CD, LD ou DVD, du bruit peut se trouver présent sur la sortie analogique. Il est conseillé pour éviter cela de relier la sortie numérique de l’appareil de lecture à l’entrée numérique de cet appareil-ci.

Neo:6

Neo:6 est une technologie nouvelle mise au point par DTS. Il peut produire un son ambiophonique 6 canaux de haut niveau avec une fidélité

étonnante à partir du contenu de 2 canaux. Neo:6 offre 2 modes : le mode

“CINÉMA”, pour la lecture de son de films, et le mode “MUSIC”, pour la lecture de son musical.

Nouveaux modes d’ambiance DSP

Le processeur DSP (Digital Signal Processor) utilisé pour ce rècepteur intègre de nombreux champs acoustiques programmables de haute qualité, tels que “ARENA”, “JAZZ CLUB”, “THEATER”, “STADIUM” et “DISCO”. Il est compatible avec la quasi totalité des sources.

Entrée 6 voies DVD

Si vous possédez un lecteur de DVD équipé d’une sortie pour 6 voies, ce rècepteur vous permettra de profiter au maximum du son ambiophonique des sources DVD offrant un codage multivoie. Les signaux source étant numériques et chaque voie étant émise indépendamment, l’ambiance sonore ainsi produite sera de très loin supérieure à celle obtenue avec des enceintes d’ambiance classiques.

ACTIVE EQ

Le mode ACTIVE EQ dynamise la qualité sonore, quelles que soient les conditions. Vous pouvez bénéficier d'un effet acoustique plus impressionnant lorsque vous activez ACTIVE EQ.

Téléecommande IR (Infrarouge)

La télécommande IR (infrarouge) comprise permet de commander, outre les fonctions de base du récepteur, les lecteurs DVD Kenwood directement, sans utiliser les fonctions spéciales DVD.

Syntoniseur RDS (Radio Data System)

Ce récepteur est doté d’un syntoniseur RDS qui offre plusieurs fonctions d’accord très pratiques, telles que: RDS Auto Memory (permet de mettre automatiquement en mémoire jusqu’à 40 fréquences de stations RDS), affichage en clair du nom de la station reçue, recherche PTY (permet de rechercher les stations en fonction du type d’émission).

Recherche PTY (Program TYpe)

Syntonisez les stations en spécifiant le type de programme que vous souhaitez écouter.

4

5451_01-06(FR) 4 04.1.27, 1:09 PM

Noms et fonctions des éléments

Unité Principale

Indicateur d’enceinte

Indicateur PTY Indicateur AUTO

Indicateur RDS

Affichage de la fréquence,

De l’entrée,

De la présélection,

Du mode d’ambiance

Indicateurs de bande

Indicateur AUTO DETECT

Indicateur DIGITAL

Indicateur DSP

MODE

Indicateur CLIP

Indicateur MUTE

Indicateur LOUDNESS

Indicateur TONE

Indicateur TUNED

Indicateur ST.

Indicateurs des canaux d’entrée

Indicateur

NEO:6

Indicateur

6CH INPUT

Indicateur DTS

Indicateur

DISCRETE 6.1

Indicateur

MATRIX 6.1

Afficheur

Indicateur

DOLBY DIGITAL

Indicateur

PRO LOGIC

VOLUME CONTROL

STANDBY

ON/STANDBY

SPEAKERS ON/OFF

POWER

ON OFF

PHONES

DIMMER LISTEN MODE

ACTIVE EQ DTS DOLBY DIGITAL

ACTIVE EQ INPUT MODE BAND AUTO MEMORY

SOUND

SETUP

MULTI CONTROL INPUT SELECTOR

DOWN

MUTE

1 Touche POWER ON/OFF

Utilisez cette touche pour mettre l’appareil sous tension ou hors tension.

2 Touche ON/STANDBY

Après la mise sous tension de l’appareil, utilisez cette touche pour le mettre en service (ON) ou en veille (STANDBY).

Indicateur STANDBY

3 Touche DIMMER

Utilisez également cette touche pour sélectionner le mode d’enregistrement REC

MODE.

(

Utilisez cette touche pour régler la luminosité de l’afficheur.

4 Touche LISTEN MODE

∞

Utilisez cette touche pour sélectionner ce mode d’écoute.

5 Indicateurs LED (diode

électroluminescente) d'ambiance

Indicateur LED mode ACTIVE EQ

S’allume lorsque ce rècepteur est en mode

ACTIVE EQ.

Indicateur LED mode DTS

∞

S’allume lorsque ce rècepteur est en mode

DTS.

Indicateur LED mode DOLBY DIGITAL

∞

S’allume lorsque ce rècepteur est en mode

Dolby Digital.

6 Touche SOUND

Utilisez cette touche pour régler la qualité sonore et les effets d’ambiance.

7 Bouton MULTI CONTROL

Utilisez ces touches pour effectuer divers réglages.

8 Bouton INPUT SELECTOR

Utilisez ce bouton pour sélectionner les sources d’entrée.

9 Bouton VOLUME CONTROL

0 Prise PHONES

Utilisez cette prise pour le raccordement d’un casque.

! Touche SPEAKERS ON/OFF

Utilisez cette touche pour allumer et éteindre les enceintes ON/OFF.

@ Touche ACTIVE EQ

Utilisez cette touche pour sélectionner le réglage de la fonction ACTIVE EQ.

Mode de veille

Lorsque l’indicateur de veille est éclairé, une faible quantité de courant est consommée par l’appareil pour assurer la sauvegarde du contenu de la mémoire. On dit alors que l’appareil est en veille. Dans cette condition, il peut être mis en service au moyen du boîtier de télécommande.

ATTENTION

# Touche INPUT MODE

Utilisez cette touche pour commuter entre le pleine automatique les entrées numériques et analogiques.

$ Touche BAND

)

Utilisez cette touche pour sélectionner la gamme de fréquence.

% Touche AUTO

Utilisez cette touche pour changer i’ndication

“TAPE” en “MD”.

Utilisez cette touche pour sélectionner le mode d’accord automatique.

^ Touche MEMORY

)

™

Utilisez cette touche pour memoriser des stations de radio (présélections).

& Touche SETUP

Utilisez cette touche pour sélectionner les réglages des enceintes, etc.

* Touche MUTE

Utilisez cette touche pour atténuer fortement les sons de manière momentanée.

L’alimentation provenant de la prise murale n’est pas entièrement interrompue lorsque le commutateur de marche/arrêt est enfoncé.

5

5451_01-06(FR) 5 04.1.27, 1:10 PM

Noms et fonctions des éléments

Télécommande (RC-R0627)

POWER

1 2 3

4 5 6

DVD

POWER

7 8 9

0 +10

RECEIVER

DOWN-PAGE-UP PTY

LOUDNESS

RETURN

TOP MENU

MENU OSD

SETUP

P.CALL

SOUND LISTEN MODE

RDS DISPLAY

P.CALL

MULTI CONTROL

ENTER

BAND

TUNING

BASS BOOST

A/B+100

DISC SKIP

AUTO

DVD/6CH

PHONO

CD/DVD TUNER MD/TAPE

DVD

VIDEO1 VIDEO2

DISC SEL.

ACTIVE EQ TONE

Si le nom d’une fonction est différent sur ce rècepteur et la télécommande, le nom de la touche de la télécommande est indiqué entre parenthèses dans ce manuel.

MUTE

VOLUME

1 Touches numériques ¡

Si vous sélectionnez CD ou MD comme source d'entrée, ces touches font office de touches numériques. Si vous sélectionnez le syntoniseur comme source d’entrée, utilisez ces touches pour rappeler les stations présélectionnées.

2 Touche DOWN-PAGE-

Utilisez ces touches pour commander le composant DVD.

Touche LOUDNESS

Utilisez cette touche pour changer le statut de

LOUDNESS.

3 Touche MENU

Utilisez ces touches pour commander le composant DVD.

Touche SETUP

Utilisez cette touche pour sélectionner les réglages des enceintes, etc.

4 Touche OSD (affichage à l'écran)

Utilisez ces touches pour commander le composant DVD.

Touche SOUND

Utilisez cette touche pour régler la qualité sonore et les effets d’ambiance.

5 Touches MULTI CONTROL %/ﬁ

Utilisez ces touches pour effectuer divers réglages.

Utilisez ces touches pour commander d'autres composants.

Touches P.CALL

4/¢

Si vous sélectionnez le syntoniseur comme source d’entrée, ces touches font office de touches rappel de la station présélectionnée.

Touches

4/¢

Si vous sélectionnez CD ou MD comme source d’entrée, ces touches font office de touches de saut.

6 Touches TUNING 1/¡

)

Utilisez ces touches pour régler le syntoniseur ou l’appareil choisi.

Si vous sélectionnez CD, MD ou TAPE comme source d’entrée, ces touches font office de touches de recherche.

7 Touche A/B

Si vous avez sélectionné TAPE comme source d'entrée, ceci correspond aux têtes de lecture

A et B d'une platine double cassette.

Touche +100

Utilisez cette touche pour sélectionner le numéro de disque du lecteur de multi-CD.

Touche DISC SKIP

Si vous sélectionnez CD comme source d’entrée, cette touche fait office de touche de saut de disque du lecteur de multi-CD.

8 Touche BASS BOOST

Utilisez cette touche pour sélectionner le niveau maximum de la plage des basses fréquences.

9 Touches de sélecteur d'entrée (DVD/6CH,

PHONO, AUX, CD/DVD, TUNER, MD/

TAPE, VIDEO1, VIDEO2)

Utilisez ce bouton pour sélectionner les sources d’entrée.

Touches

4 DVD ¢

En mode de fonctionnement DVD, ces touches font office de touches de saut.

0 Touche DISC SEL.

Utilisez ces touches pour commander d'autres composants.

Touche ACTIVE EQ

Utilisez cette touche pour sélectionner le réglage de la fonction ACTIVE EQ.

! Touche MUTE

Utilisez cette touche pour atténuer fortement les sons de manière momentanée.

@ Touche POWER

Utilisez cette touche pour mettre ce rècepteur sous et hors tension.

# Touche DVD POWER

Utilisez cette touche pour allumer l’équipement

DVD.

$ Touche RECEIVER

Utilisez cette touche pour revenir à l’utilisation ce rècepteur.

% Touche -PAGE-UP

Utilisez ces touches pour commander le composant DVD.

Touche PTY

™

Permet de procéder à une recherche PTY

(type de programmes).

^ Touche TOP MENU

Utilisez ces touches pour commander le composant DVD.

Touche RDS DISPLAY

Utilisez cette touche pour recevoir les

émissions RDS.

& Touche RETURN

Utilisez ces touches pour commander le composant DVD.

Touche LISTEN MODE

∞

Utilisez cette touche pour sélectionner le mode d’écoute.

* Touche ENTER

Utilisez ces touches pour commander d'autres composants.

Touche

Utilisez ces touches pour commander d'autres composants.

( Touche BAND

)

Utilisez cette touche pour sélectionner la gamme de fréquence.

Touche

Si vous sélectionnez CD comme source d’entrée, cette touche fait office de touche de lecture/pause.

Si vous sélectionnez MD ou TAPE comme source d’entrée, cette touche fait office de touche de lecture.

) Touche 8

Utilisez ces touches pour commander d'autres composants.

¡ Touche AUTO

Utilisez cette touche pour changer i’ndication “TAPE” en “MD”.

Utilisez cette touche pour sélectionner le mode d’accord automatique.

Touche

)

Si vous sélectionnez CD, MD ou TAPE comme source d’entrée, cette touche fait office de touche d’arrêt.

™ Touche TONE

Utilisez cette touche pour changer le statut de contrôle de TONE.

£ Touches VOLUME

Utilisez ces touches pour régler le niveau d’écoute.

6

5451_01-06(FR) 6 04.1.27, 1:10 PM

Configuration de base de l’ensemble

Procédez aux raccordements indiqués ci-dessous.

Lors du raccordement des autres appareils, reportez-vous impérativement aux modes d’emploi qui les accompagnent.

Ne branchez pas le cordon d’alimentation sur le secteur tant que tous les raccordements ne sont pas terminés.

Remarques

1. Veillez à ce que tous les cordons de raccordement soient correctement enfichés. Un mauvais contact peut entraîner des sons parasites ou une absence de son.

2. Avant de brancher ou de débrancher un cordon de raccordement, veillez

à débrancher le cordon d’alimentation de la prise secteur. Dans le cas contraire, l’appareil pourrait présenter un dysfonctionnement ou être endommagé.

3. Ne branchez pas sur les prises secteur placées sur le panneau arrière du récepteur des appareils dont la consommation électrique est supérieure aux limites indiquées sur ces prises.

Connexions analogiques

Les connexions audio sont effectuées à l’aide de cordons à broche RCA.

Ces cordons transfèrent le signal audio stéréo sous forme “analogique”.

Cela signifie que le signal audio correspond au signal audio de deux canaux.

Ces cordons comportent généralement 2 fiches à chaque extrémité, une rouge pour le canal droit et une blanche pour le canal gauche. En règle générale, les cordons sont fournis avec l’appareil. Dans le cas contraire, vous pouvez vous les procurer dans le commerce.

Anomalie de fonctionnement du microprocesseur

Si l’appareil ne fonctionne pas bien que tous les raccordements aient

été exécutés comme il convient, procédez à la réinitialisation du microprocesseur; reportez-vous ci-après au paragraphe “En cas de problème”.

Réglage du mode d’entrée.

Les entrées CD/DVD, VIDEO2 et DVD/6CH comprennent chacune des prises pour une entrée audio numérique et une entrée audio analogique.

Après avoir effectué tous les raccordements et mis ce rècepteur en marche, procédez comme suit.

LISTEN MODE INPUT SELECTOR

INPUT MODE

1 Utilisez le bouton INPUT SELECTOR pour sélectionner CD/

DVD, VIDEO2 ou DVD/6CH.

2 Appuyez sur la touche INPUT MODE.

A chaque pression sur la touche, le réglage change comme suit:

Avec le mode de lecture DTS

1 F-AUTO (entrée numérique, entrée analogique)

2 D-MANUAL (entrée numérique)

Avec le mode de lecture CD/DVD, VIDEO2 ou DVD/6CH.

1 F-AUTO (entrée numérique, entrée analogique)

2 D-MANUAL (entrée numérique)

3 6CH INPT (entrée DVD/6CH)

4 ANALOG (entrée analogique)

Entrée numérique:

Sélectionnez cette entrée pour lire les signaux numériques d’un lecteur de DVD, CD ou LD.

Entrée analogique:

Sélectionnez cette entrée pour lire les signaux analogiques d’une platine cassette, d’un magnétoscope ou d’une platine disque.

Détection automatique:

En “F-AUTO” mode (pleine automatique) (les indicateurs AUTO

DETECT et DIGITAL sont allumés), ce modèle détecte automatiquement les signaux d'entrée numérique ou analogique.

Pendant la sélection du mode d'entrée, la priorité est donnée au signal numérique. Ce rècepteur sélectionne automatiquement le mode d'entrée ainsi que le mode d'écoute pendant la lecture en fonction du type de signal d'entrée (Dolby Digital, PCM, DTS) et du réglage des enceintes. L'appareil a été réglé en usine en mode de pleine automatique.

Pour que ce rècepteur reste réglé sur le mode d’écoute sélectionné, utilisez la touche INPUT MODE pour sélectionner “D-MANUAL”

(son manuel). Toutefois, même avec ce réglage, il peut arriver que le mode d’écoute soit automatiquement sélectionné en fonction du signal d’une source Dolby Digital, selon la combinaison du mode d’écoute et du signal source.

En mode D-MANUAL, si la reproduction audio s'arrête au milieu, notamment en raison du changement des signaux d'entrée, appuyez sur la touche LISTEN MODE.

Si vous appuyez rapidement sur la touche INPUT MODE, il est possible qu’aucun son ne soit entendu. Appuyez à nouveau sur la touche INPUT MODE.

7

5451_07-13(FR) 7 04.1.27, 1:10 PM

Configuration de base de l’ensemble

Raccordement des appareils audio

Vers une prise secteur

GND

AUDIO

PHONO CD/DVD

REC OUT PLAY IN

MD / TAPE

REC OUT PLAY IN

VIDEO 1

8

5451_07-13(FR) 8

IN OUT

Appareil vidéo

(

IN OUT

Platine cassette ou enregistreur de MD

OUT

Lecteur de CD ou DVD

OUT

Platine disque

Les platines disques à bobine mobile (MC) ne peuvent pas

être utilisées directement avec ce rècepteur. Pour les utiliser, vous devez raccorder un autre amplificateur égaliseur.

04.1.27, 1:10 PM

Configuration de base de l’ensemble

Raccordement des appareils vidéo

DVD

VIDEO 2

VIDEO

MONITOR

OUT

VIDEO 1

OUT

AUDIO

REC OUT PLAY IN

VIDEO 1

PLAY IN

VIDEO 2

Video

Moniteur TV

Entrées vidéo

(Cordon jaune à broche RCA)

OUT

Platine vidéo

OUT

Entrées et sorties vidéo

(Cordon jaune à broche RCA)

Lecteur de DVD ou LD

Il faudra raccorder un appareil vidéo avec sorties audio numériques aux prises VIDEO 2.

OUT

Entrées et sorties audio

5451_07-13(FR) 9 04.1.27, 1:10 PM

9 Configuration de base de l’ensemble

Raccordements pour les signaux numériques

Les prises d’entrée numérique peuvent accepter des signaux DTS, Dolby Digital ou PCM. Raccordez des appareils capables de fournir des signaux numériques au format DTS, Dolby Digital ou PCM (CD).

Si vous avez raccordé des appareils numériques au récepteur, lisez attentivement la section “Réglage du mode d’entrée”.

COAXIAL OPTICAL

VIDEO 2 CD / DVD

DVD/6CH

DIGITAL IN

COAXIAL

DIGITAL

OUT

(AUDIO)

Démodulateur numérique radiofréquence

(Disponible dans le commerce)

Câble à fibres optiques

OPTICAL DIGITAL OUT (AUDIO)

Lecteur CD ou DVD

COAXIAL DIGITAL OUT

(AUDIO)

Composant avec DTS,

Dolby Digital ou PCM

COAXIAL DIGITAL OUT

Appliquez les signaux vidéo et les signaux audio analogiques sur les prises

VIDEO 2. (Reportez-vous à la section “Raccordement des appareils vidéo”.)

DOLBY DIGITAL RF

OUT (AUDIO)

PCM OUT

Lecteur de LD

Pour relier un lecteur de LD à une prise DIGITAL RF OUT, raccordez le lecteur de LD au démodulateur numérique RF (Disponible dans le commerce).

Ensuite, raccordez les prises DIGITAL OUT du démodulateur aux prises DIGITAL IN du récepteur.

Reliez le signal vidéo et les signaux audio analogiques aux prises VIDEO 2. (Voir “Raccordements des appareils vidéo”.)

10

5451_07-13(FR) 10 04.1.27, 1:10 PM

Configuration de base de l’ensemble

Raccordement d’un lecteur de DVD (entrée 6 voies)

Si vous avez raccordé un lecteur de DVD à un récepteur avec connexion numérique, veillez à lire attentivement la section “Réglage du mode d’entrée”.

DVD

VIDEO 2

VIDEO

MONITOR

OUT

VIDEO 1

OUT

DVD/6CH INPUT

CENTER

FRONT SURROUND

SUB

WOOFER

COAXIAL OPTICAL

VIDEO 2 CD/DVD

DVD/6CH

DIGITAL IN

VIDEO OUT

(Cordon jaune

à broche RCA)

FRONT

OUT L/R

SURROUND

OUT L/R

SUBWOOFER

OUT

Lecteur de DVD

COAXIAL

DIGITAL

OUT

(AUDIO)

CENTER OUT

ATTENTION

Veuillez respecter ce qui suit, faute de quoi la ventilation de l'appareil serait perturbée, ce qui pourrait causer son endommagement, voire un incendie.

• Ne posez aucun appareil sur le dessus de celui-ci.

• Ménagez un espace autour de l'appareil au moins égal aux valeurs ci-dessous (compté à partir des parties faisant saillie).

Panneau supérieur : 50 cm Panneau latéral : 10 cm Panneau arrière : 10 cm

11

5451_07-13(FR) 11 04.1.27, 1:10 PM

Configuration de base de l’ensemble

Raccordement des enceintes

Enceintes avant

Droite Gauche

Enceinte centrale

Enceintes d’ambiance arrière

Gauche

Droite

Amplificateur de puissance

SURR BACK

FRONT

CENTER

+

-

RED

WHITE

GREEN

SPEAKERS (8

SURR BACK

PRE OUT

SUB WOOFER

PRE OUT

SURROUND

GRAY

SPEAKERS (8-16Ω)

BLUE

+

-

Enceinte d’extrêmes graves activer

Droite

Gauche

Enceintes d’ambiance

(Assurez-vous que les deux enceintes sont bien reliées)

Pour vérifier que chaque enceinte a bien été branchée, prêtez l’oreille à la tonalité d’essai de chaque enceinte. Voir “

4 Réglez le niveau de

volume des enceintes.".

12

5451_07-13(FR) 12 04.1.27, 1:10 PM

Configuration de base de l’ensemble

Raccordement des bornes

1 Dénudez le cordon. 2 Appuyez sur la languette.

3 Introduisez le cordon. 4 Return the lever.

Raccordement des antennes

Antenne cadre AM

L’antenne cadre fournie est une antenne intérieure. Installez-la aussi loin que possible du récepteur, du téléviseur, des cordons de liaison des enceintes et du cordon d’alimentation; orientez-la de manière à obtenir la meilleure réception possible.

Raccordement de la borne d’antenne AM

1 Appuyez sur la

languette.

2 Introduisez le

câble.

3 Relâchez la

languette.

• Veillez à ce que les cordons + et – ne soient jamais en contact.

• Si vous inversez les cordons de liaison des enceintes droite et gauche ou si vous ne respectez pas la polarité de ces cordons, le son produit ne sera pas naturel et l’image acoustique sera déformée.

Veillez donc à effectuer correctement les raccordements.

Impédance des enceintes

Après avoir vérifié l’impédance des enceintes indiquée sur le panneau arrière du récepteur, raccordez des enceintes ayant une impédance nominale appropriée. Si vous utilisez des enceintes d’une impédance autre que celle indiquée sur le panneau arrière du récepteur, vous risquez de provoquer des dysfonctionnements ou d’endommager les enceintes ou le récepteur.

Installation des enceintes

Enceinte centrale

Antenne FM intérieure

L’antenne FM n’est fournie que pour un usage provisoire. Pour obtenir une bonne réception, nous vous conseillons d’utiliser une antenne extérieure. Dans ce cas, vous devez débrancher l’antenne intérieure.

Raccordement de la borne d’antenne FM

Introduisez le câble.

Antenne FM extérieure

Branchez le câble coaxial 75Ω provenant de l’antenne FM extérieure sur la prise FM 75Ω.

Enceinte avant

Enceinte d’extrêmes graves

Position d’écoute

Enceinte d’ambiance

*Enceinte d’ambiance arrière gauche

*En option avec ce modèle.

*Enceinte d’ambiance arrière droite

Enceintes avant : Placez ces enceintes à droite et à gauche de la position d’écoute. Les enceintes avant sont requises quel que soit le mode d’ambiance choisi.

Enceinte centrale : Placez cette enceinte à l’avant et au centre.

Cette enceinte a pour effet de stabiliser l’image acoustique et de recréer le déplacement de la source sonore. Elles sont nécessaires pour obtenir une bonne ambiance acoustique.

Enceintes d’ambiance : Placez ces enceintes à droite et à gauche de la position d’écoute ou légèrement en arrière. Elles doivent être fixées à la même hauteur, à environ 1 mètre au-dessus du niveau des oreilles de l’auditeur. Ces enceintes reproduisent le déplacement de la source sonore et recréent l’atmosphère générale. Elles sont nécessaires pour obtenir une bonne ambiance acoustique.

Enceinte d’extrêmes graves : Cette enceinte accentue le registre grave.

Enceintes d‘ambiance arrière : Placez l’enceintes directement derrière la position d’écoute. La position optimale dépend principalement de la configuration de la pièce.

• Bien que l’installation idéale doive comporter toutes les enceintes mentionnées ci-dessus, il est toutefois possible d’obtenir de bons résultats même si vous ne possédez ni enceinte centrale, ni enceinte d’extrêmes graves. Pour cela, il suffit de diriger, vers les enceintes disponibles, les signaux qui sont destinés aux enceintes manquantes, ce qui est expliqué dans la section réglage des enceintes.

ANTENNA

GND

Fixez à l’embase

Antenne cadre AM

Ω

Utilisez un adaptateur d’antenne

(Disponible dans le commerce)

Antenne FM intérieure

Antenne FM extérieure

13

5451_07-13(FR) 13 04.1.27, 1:11 PM

Préparation des corrections d’ambiance

Réglage des enceintes

Pour vous permettre d’exploiter au mieux les modes d’écoute le rècepteur, procédez au réglage des enceintes (enceintes d’extrêmes graves, avant, centrale et d’ambiance) comme décrit ci-dessous.

ON/STANDBY MULTI CONTROL

POWER ON/OFF

SETUP

2 Utiliser le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour sélectionner le réglage du système

d’enceintes.

1 CUSTOM

: Pour enceintes génériques.

2 FULL RANGE : Pour l'enceinte KENWOOD sélectionnée - par exemple, KS-207HT, KS-207EX, KS-208HT.

3 2WAY 2SPKR : Pour l'enceinte KENWOOD sélectionnée – par exemple, KS-307HT, KS-308HT, KS-308EX.

4 2WAY 3SPKR : Pour l'enceinte KENWOOD sélectionnée – par exemple, KS-707EX.

• La sélection de 2WAY 2SPKR ou 2WAY 3SPKR doit uniquement

être utilisée avec le réglage du système d'enceintes à 6 canaux.

• Lorsque le réglage 2WAY 2SPKR ou 2WAY 3SPKR est sélectionné, la procédure passe au point

3 Pour la configuration des enceintes génériques, utiliser le bouton

MULTI CONTROL ou les touches MULTI CONTROL

%/ﬁ pour

sélectionner le réglage CUSTOM et appuyer à nouveau sur la touche SETUP.

• L’indication de réglage du d’extrêmes graves “SUBW ON” s’affiche.

SETUP

POWER

MULTI

CONTROL

Mettez e récepteur sous tension en appuyant sur la touche

POWER ON/OFF et ON/STANDBY ou sur la touche POWER

.

Appuyez sur la touche SETUP pour activer le mode SETUP et utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ ﬁ pour obtenir les affichages suivants.

1 SP SETUP

2 TESTTONE

3 DISTANCE

4 LFE LVL

5 EXIT

Le déroulement du mode SETUP est le suivant;

4 Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour sélectionner le réglage approprié de

l’enceinte d’extrêmes graves.

1 SUBW ON : Le mode de réglage de l’enceinte d’extrêmes graves du récepteur est activé.

2 SUBW OFF : Le mode de réglage de l’enceinte d’extrêmes graves du récepteur est désactivé.

• Le réglage par défaut est “SUBW ON”.

• Si vous choisissez “SUBW OFF”, les enceintes avant sont automatiquement réglées sur “FRNT LRG” et vous pouvez passer à l’étape

Avant de procéder à l’étape

7, appuyez sur la touche SETUP pour valider le réglage.

• Si l’enceinte d’extrêmes graves est nécessaire, choisissez “FRNT NML”.

5 Appuyez sur la touche SETUP pour valider le réglage.

• L’indication de réglage des enceintes avant “FRNT LRG” s’affiche.

SP SETUP

SP System

TESTTONE DISTANCE

Custom

Full Range

2Way 2Speaker

2Way 3Speaker

Subwoofer

Front

Center

Surround

Surround Back

Subwoofer Re-mix

AUTO

MANUAL

Front Left

Center

Front Right

Surround Right

Surround Back Right

Surround Back Left

Surround Left

Subwoofer

LFE LEVEL

Sélectionnez un système d’enceintes.

1 Sélectionner SP SETUP et appuyer à nouveau sur la touche

SETUP de façon à ce que l'indication du système d'enceintes

“SP SYSTEM” se déroule pendant l'affichage.

EXIT

14

6 Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour sélectionner le réglage d’enceintes

avant approprié.

FRNT LRG (grande)

: Vous avez raccordé des enceintes avant de grandes dimensions au récepteur.

FRNT NML (normale) : Vous avez raccordé des enceintes avant de dimensions moyennes au récepteur.

• Si vous sélectionnez “FRNT LRG”, ancun son n'est émis par enceintes d'extrêmes graves, même si ce réglage est activé.

Toutefois, si vous sélectionnez “SW RE-MIX ON” lorsque une enceinte d'extrêmes graves est sélectionnée, vous pourrez entendre des sons émis par les enceintes d'extrêmes graves.

Lorsque l'appareil est en mode STEREO, le son sort directement du enceinte avant.

7 Appuyez sur la touche SETUP pour valider le réglage.

• L’indication de réglage de l’enceinte centrale “CNTR NML” s’affiche.

8 Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour sélectionner le réglage d’enceinte centrale

approprié.

Si vous avez sélectionné “LRG” comme réglage d’enceinte avant,

1 CNTR NML (normale) : Vous avez raccordé une enceinte centrale de dimensions moyennes au récepteur.

2 CNTR LRG (grande)

: Vous avez raccordé une enceinte centrale de grandes dimensions au récepteur.

3 CNTR OFF

: Le mode de réglage de l’enceinte centrale du récepteur est désactivé.

Si vous avez sélectionné “NML” comme réglage d’enceinte avant,

1 CNTR NML (normale) : Vous avez raccordé une enceinte centrale

2 CNTR OFF de dimensions moyennes au récepteur.

: Le mode de réglage de l’enceinte centrale du récepteur est désactivé.

5451_14-22(FR) 14 04.1.27, 1:41 PM

Préparation des corrections d’ambiance

9 Appuyez sur la touche SETUP pour valider le réglage.

• L’indication de réglage des enceintes d’ambiance “SURR NML” s’affiche.

0 Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour sélectionner le réglage d’enceinte

d’ambiance approprié.

Si vous avez sélectionné “LRG” comme réglage d’enceinte centrale,

1 SURR NML (normale) : Vous avez raccordé des enceintes d’ambiance de dimensions moyennes au récepteur.

2 SURR LRG (grande)

: Vous avez raccordé des enceintes d’ambiance

3 SURR OFF de grandes dimensions au récepteur.

: Le mode de réglage des enceintes d’ambiance du récepteur est désactivé.

Si vous avez sélectionné un réglage d’enceinte centrale différent de “LRG”,

1 SURR NML (normale) : Vous avez raccordé des enceintes d’ambiance

2 SURR OFF de dimensions moyennes au récepteur.

: Le mode de réglage des enceintes d’ambiance du récepteur est désactivé.

• Lorsque la fonction “SURR OFF” est sélectionnée, la procédure passe directement à l’étape

! Appuyez sur la touche SETUP pour valider le réglage.

• L’indication de réglage des enceintes d’ambiance arriére “BS” s’affiche.

@ Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour sélectionner le réglage d’enceinte

d’ambiance arriére approprié.

Si vous avez sélectionné “LRG” comme réglage d’enceinte d’ambiance,

1 BS NML (normale) : Vous avez raccordé des enceintes d’ambiance arriére de dimensions moyennes au récepteur.

2 BS LRG (grande)

: Vous avez raccordé des enceintes d’ambiance arriére de grandes dimensions au récepteur.

3 BS OFF

: Le mode de réglage des enceintes d’ambiance arriére du récepteur est désactive.

Si vous avez sélectionné “NML” comme réglage d’enceinte d’ambiance,

1 BS NML (normale) : Vous avez raccordé des enceintes

2 BS OFF d’ambiance arriére de dimensions moyennes au récepteur.

: Le mode de réglage des enceintes d’ambiance arriére du récepteur est désactivé.

# Appuyez à nouveau sur la touche SETUP pour valider le réglage.

• L’indication de réglage du re-mix de l’enceinte d’extrêmes graves

“SW RE-MIX” défile dans la fenêtre d'affichage.

• Si l’enceinte d’extrêmes graves est éteinte, le réglage de re-mix d’extrêmes graves n’est pas disponible.

$ Utilisez le bouton MULTI CONTROL ou les touches

MULTI CONTROL

%/ﬁ pour sélectionner le réglage du re-

mix de l'enceinte d’extrêmes graves approprié.

RMX ON : Le mode de réglage du re-mix de l’enceinte d’extrêmes graves pour le récepteur est activé.

RMX OFF : Le mode de réglage du re-mix de l’enceinte d’extrêmes graves pour le récepteur est désactivé.

% Appuyez sur la touche SETUP pour valider le réglage.

5451_14-22(FR) 15

Réglez le niveau de volume des enceintes.

A partir de votre position d’écoute habituelle, réglez le niveau d’écoute jusqu’à ce que toutes les enceintes soient au même niveau.

• A l'étape

4 et 5, les indications s’affichent uniquement pour les canaux des enceintes sélectionnés nécessitant un réglage. -

1 Appuyez sur la touche SETUP afin de lancer TEST TONE.

• Le récepteur passe en mode de réglage du niveau de volume des enceintes.

AUTO/MANUAL TEST TONE est sélectionné à l’aide le bouton

MULTI CONTROL ou les touches MULTI CONTROL

%/ﬁ.

1 AUTO

2 MANUAL

2 Appuyez à nouveau sur la touche SETUP pour sélectionner

AUTO ou MANUAL.

Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour régler le niveau de volume de sortie de la

tonalité d’essai à partir de la voie d’enceinte à régler.

Pour la sélection AUTO, la tonalité d’essai est émise par les enceintes pendant 2 secondes, chacune dans l’ordre suivant:

• Si vous modifiez le niveau d’écoute des enceintes pendant que vous écoutez la musique, les réglages traités sur cette page seront également modifiés.

• Si l'une des enceintes est paramétrée sur OFF pendant SP

SETUP, le réglage du TEST TONE pour cette enceinte ne sera pas pris en compte.

3 Appuyez sur la touche SETUP.

• La tonalité d’essai est désactivée. Le récepteur passe en mode d’entrée de la distance des enceintes.

4 Pour sélectionner MANUAL, appuyez sur la touche SETUP à

chaque fois pour sélectionner le canal d'enceinte.

Entrez la distance des enceintes.

1 Sélectionnez DISTANCE dans les affichages de réglage et

appuyez à nouveau sur la touche SETUP.

2 Mesurez la distance entre la position d’écoute et chaque

enceinte.

Notez la distance de chaque enceinte.

Distance avec l’enceinte avant gauche (L) :____ pieds (mètres)

Distance avec l’enceinte centrale (C)

Distance avec l’enceinte avant droite (R)

:____ pieds (mètres)

Distance avec l’enceinte d'ambiance droite (RS) :____ pieds (mètres)

Distance avec l’enceinte d’ambiance arrière gauche (RB) :____ pieds (mètres)

Distance avec l’enceinte d’ambiance arrière droite (LB) :____ pieds (mètres)

Distance avec l’enceinte d'ambiance gauche (LS) :____ pieds (mètres)

Distance avec l’enceinte d'extrêms graves (SW) :____ pieds (mètres)

3 Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour sélectionner la distance des enceintes avant.

Indication en pieds Indication en mètres

• La plage de réglage admissible est de 1 à 30 pieds (0,3 à 9,0 m), par paliers de 1 pied (0,3 m).

4 Appuyez sur la touche SETUP pour valider le réglage.

5 Répétez les opérations 3 et 4 pour entrer la distance des

autres enceintes.

04.1.27, 1:41 PM

Voir page suivante

15 Préparation des corrections d’ambiance

Ajustez le niveau LFE (effets dus aux fréquences très basses)

1 Sélectionnez le niveau LFE dans les affichages de réglage, et

appuyez à nouveau sur la touche SETUP.

2 Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour ajuster le niveau LFE.

Réglage du niveau d’entrée (sources analogiques uniquement)

Si le niveau d’entrée d’un signal source analogique est trop élevé, l’indicateur CLIP clignote pour indiquer le signal source. Réglez le niveau d’entrée.

• Le niveau LFE s’ajuste de OdB à -10dBpar intervalles régressifs de 1dB.

3 Appuyez sur la touche SETUP pour valider le réglage.

4 La configuration est terminée lorsque l’indication EXIT

apparaît.

1 Utilisez le bouton INPUT SELECTOR pour sélectionner la source

dont vous souhaitez régler le niveau d’entrée.

• Vous pouvez mémoriser un niveau d’entrée séparé pour chaque source d’entrée.

2 Appuyez plusieurs fois sur la touche SOUND jusqu’à ce que

l’indication “INPUT” s’affiche.

3 Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour régler le niveau d’entrée.

• Les enceintes sélectionnées doivent apparaître sur l’afficheur.

Vérifiez que toutes les enceintes ont été correctement sélectionnées.

5 Appuyez sur la touche SETUP pour sortir du mode SETUP.

• Vous pouvez régler le niveau d’entrée sur trois valeurs au choix:

0dB, –3dB et –6dB. (Le réglage usine est 0dB.)

4 Appuyez à nouveau sur la touche SOUND pour revenir à

l’indication d’entrée.

16

5451_14-22(FR) 16 04.1.27, 1:41 PM

Lecture normale

Préparation de la lecture

Certaines opérations préliminaires sont nécessaires pour pouvoir effectuer une lecture.

SPEAKERS

ON/OFF ON/STANDBY

Ecoute d’une source

VOLUME CONTROL

INPUT SELECTOR

POWER

ON/OFF

AUTO INPUT SELECTOR

Mise sous tension du récepteur

1 Mettez les appareils concernés sous tension.

2 Mettez le récepteur sous tension en appuyant sur les touches

POWER ON/OFF et ON/STANDBY .

Sélection du mode d’entrée

Si vous avez sélectionné l’appareil raccordé aux prises CD/DVD, VIDEO2 ou DVD/6CH, vérifiez que le mode d’entrée est réglé correctement pour le type de signal audio à utiliser.

Sélection du MD/TAPE

Sélectionnez le nom de la source correspondant à l’appareil raccordé aux prises MD/TAPE. Le réglage usine est “TAPE”. Pour changer le nom de la source en “MD”, procédez comme suit:

1 Utilisez le bouton INPUT SELECTOR pour sélectionner “TAPE”.

2 Maintenez la touche AUTO enfoncée pendant plus de 2 secondes.

• L’indication de source devient “MD”.

• Pour revenir à l’indication d’origine, répétez l’opération

Sélectionnez le système d'enceintes

L’indicateur d'enceintes s'allume.

Input

Selector

VOLUME

Utilisez le bouton INPUT SELECTOR ou les touches sélecteur d’entrée pour sélectionner la source que vous souhaitez écouter.

Les sources d'entreé changent dans l’ordre suivant:

1 “TUNER”

2 “CD/DVD”

3 “TAPE” ou “MD”

4 “VIDEO1”

5 “VIDEO2”

6 “DVD/6CH”

7 “PHONO”

Commandez la lecture sur l’appareil source sélectionné.

Pour régler le volume, utilisez le bouton VOLUME CONTROL ou les touches VOLUME.

Appuyez sur la touche SPEAKERS ON/OFF pour mettre les enceintes activé et désactivé.

5451_14-22(FR) 17 04.1.27, 1:41 PM

17 Lecture normale

Réglage du son

SPEAKERS ON/OFF

ACTIVE EQ

PHONES

VOLUME CONTROL

MULTI CONTROL MUTE

Réglage de l’intensité du son (par télécommande uniquement)

Vous pouvez régler la fonction d’intensité qui contrô le les réglages de volume bas pour conserver la richesse de la musique. Le réglage peut

être effectué lorsque le récepteur est en mode PCM stéréo et en mode stéréo analogique.

Appuyez sur la touche LOUDNESS pour activer le réglage

LOUDNESS.

Pour annuler

Appuyez de nouveau sur la touche LOUDNESS afin que l’indicateur “LOUDNESS” s’éteigne.

Atténuation des sons

La touche MUTE permet d’atténuer les sons émis par les enceintes.

Appuyez sur la touche MUTE.

BASS BOOST

MUTE

LOUDNESS

MULTI

CONTROL

ACTIVE EQ

TONE

VOLUME

Réglage de la tonalité (par télécommande uniquement)

Vous pouvez régler la qualité du son lorsque le récepteur se trouve en mode PCM stéréo et en mode stéréo analogique.

1 Appuyez sur la touche TONE pour sélectionner le mode TONE.

2 Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour sélectionner TONE ON/OFF.

3 Appuyez sur la touche TONE pour obtenir les offichages suivants.

BASS : Sélectionnez ce mode pour régler la plage des basses fréquences.

TREB : Sélectionnez ce mode pour régler la plage des hautes fréquences.

4 Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour régler la qualite du son.

Pour annuler

Appuyez de nouveau sur la touche MUTE afin que l’indicateur

“MUTE” s’éteigne.

• Vous pouvez également désactiver l’atténuation des sons MUTE

ON en réglant le bouton de contrôle de volume.

Mode ACTIVE EQ

Vous pouvez jouir d'un effet sonore plus intense lorsque la fonction

ACTIVE EQ est activée lors de la lecture en Dolby Digital et DTS et lorsque vous êtes en mode PCM et en mode stéréo analogique.

Appuyez sur la touche ACTIVE EQ pour les affichages suivants;

1 ACTIVE EQ MUSIC

: Opérationnel lorsque vous écoutez de la musique.

(L'indicateur LED ACTIVE EQ s'allume.)

2 ACTIVE EQ CINEMA : Opérationnel lorsque vous regardez un film.

(L'indicateur LED ACTIVE EQ s'allume.)

3 ACTIVE EQ TV

: Opérationnel lorsque vous regardez la télévision.

4 ACTIVE EQ OFF

(L'indicateur LED ACTIVE EQ s'allume.)

: La fonction ACTIVE EQ est désactivée.

(L'indicateur LED ACTIVE EQ s'éteint.)

• La fonction ACTIVE EQ ne sera pas disponible lorsque REC MODE,

AUTO TUNING ou PRESET MEMORY est activé et durant la lecture

LPCM 96kHz LPCM.

Ecoute avec un casque

1 Appuyez sur la touche SPEAKERS ON/OFF afin que l’indicateur

d’enceintes s’éteigne.

Assurez-vous que les indicateurs d’enceintes sont éteints.

• La plage de réglage du niveau des graves et des aigus s’étend de

–10 à +10 par paliers de 2.

Accentuation des basses fréquences par pression unique sur la touche (Bass Boost)

(par télécommande uniquement)

Vous pouvez régler la qualité du son lorsque le récepteur se trouve en mode PCM stéréo et en mode stéréo analogique.

Appuyez sur la touche BASS BOOST.

• Appuyez une fois sur la touche pour sélectionner l’accentuation maximale des basses fréquences (+10).

• TONE sera automatiquement activé.

• Cette touche ne fonctionne pas si le récepteur est en mode de réglage de la qualité sonore ou des effets d'ambiance.

£~•

Retour au réglage précédent

Appuyez de nouveau sur la touche BASS BOOST.

18

5451_14-22(FR) 18

• Si vous éteignez toutes les enceintes en mode d’ambiance, ce mode s’annule également, ce qui activera la lecture stéréophonique.

2 Branchez un casque à la prise PHONES.

PHONES

3 Utilisez le bouton VOLUME CONTROL ou touches VOLUME pour

régler le niveau d’écoute.

04.1.27, 1:41 PM

Enregistrement

Enregistrement d’un signal audio (sources analogiques)

INPUT SELECTOR

Enregistrement d’une source musicale

1 Utilisez le bouton INPUT SELECTOR pour sélectionner la source

(autre que “MD/TAPE”) que vous souhaitez enregistrer.

2 Réglez l'enregistreur MD ou TAPE pour procéder à l'enregistrement.

3 Commandez la lecture, puis l’enregistrement.

Enregistrement d’un signal vidéo

1 Utilisez le bouton INPUT SELECTOR pour sélectionner la source

vidéo (autre que “VIDEO1”) que vous souhaitez enregistrer.

2 Réglez la platine vidéo raccordée à VIDEO 1 en vue de

l’enregistrement.

• Choisissez en REC mode pour enregistrer une source numérique.

3 Commandez la lecture, puis l’enregistrement.

• Avec certains enregistrements vidéo, l’enregistrement peut ne pas s’effectuer correctement en raison du système de protection contre les copies.

Enregistrement d’un signal audio (sources numériques)

Passez en mode REC pour enregistrer un signal d’entrée numérique.

En principe, utilisez le mode A-REC (Auto-Record) pour enregistrer un signal d’entrée audio. Si le mode numérique change pendant l’enregistrement en mode A-REC, le signal audio peut être interrompu momentanément.

Enregistrement de musique en mode A-REC ou M-REC

DIMMER

3 Maintenez la touche DIMMER enfoncée pendant plus de 2

secondes pour sélectionner le mode A-REC ou M-REC lors de l'entrée digitale.

1 Mode Rec désactivé : Le mode d’enregistrement numérique

2 Mode A-REC

3 Mode M-REC est désactivé.

: Les signaux d’entrée numériques

(DTS, Dolby Digital, ou PCM) sont automatiquement identifiés et convertis en signaux stéréophoniques prêts pour l’enregistrement.

: Le type du signal d’entrée au moment où ce mode est sélectionné est conservé pendant tout la durée d’activation de ce mode.

• Quand vous sélectionnez le mode M-REC, le signal d’entrée numérique est converti en signaux stéréophoniques (mélange à la baisse). Cependant, si le signal numérique change de type, aucun signal n’est émis.

Quand vous sélectionnez le mode A-REC, le signal d’entrée numérique est converti en signaux stéréophoniques même si le signal numérique est modifié.

Pour le mode A-REC:

Pour le mode M-REC:

4 Commandez la lecture, puis l’enregistrement.

• Si la reproduction du signal audio s’interrompt en raison du changement des signaux d’entrée, etc., appuyez sur la touche

DIMMER.

INPUT SELECTOR

1 Utilisez le bouton INPUT SELECTOR pour sélectionner la source

(CD/DVD, DVD/6CH ou VIDEO2) que vous souhaitez enregistrer.

2 Réglez l'enregistreur MD ou TAPE pour procéder à l'enregistrement.

19

5451_14-22(FR) 19 04.1.27, 4:39 PM

Ecoute de la radio

Le récepteur peut mémoriser jusqu’à 40 stations et les rappeler en appuyant simplement sur une touche.

Les stations de radio peuvent être classées en deux catégories: “stations

RDS” (Radio Data System) et “autres stations”. Pour écouter une station

RDS ou mettre en mémoire la fréquence d’une station RDS, procédez comme indiqué à la section “Utilisation du Radio Data System (RDS)”.

Réglage des stations radiophoniques (non-RDS)

MULTI CONTROL

BAND AUTO INPUT SELECTOR

MULTI

CONTROL

TUNING

1 / ¡

AUTO

BAND

TUNER

Utilisation du RDS

(Radio Data System )

Le système RDS transmet des informations utiles (sous la forme de données numériques) dans les signaux d’émission en FM. Les syntoniseurs et récepteurs conçus pour la réception RDS peuvent extraire des informations du signal et les utiliser avec différentes fonctions, telles que l’affichage automatique du nom des stations.

Fonctions RDS:

Recherche PTY (identification du type de programme)

™

Recherche automatiquement une station diffusant le type de programme spécifié.

Affichage PS (nom de la chaîne de programmes)

Affiche automatiquement le nom de la station émis par la station RDS.

Fonction RDS AUTO MEMORY (Mise en mémoire automatique des fréquences de stations RDS)

™

Cette fonction permet de mémoriser automatiquement jusqu’à 40 stations RDS.

Si vous mémorisez moins de 40 stations RDS dans la mémoire, les stations FM ordinaires seront mémorisées dans les adresses mémoires restantes.

Affichage en clair d’un message (fonction RT, Radio Text)

Le message textuel émis par une station RDS s’affiche lorsque vous appuyez sur la touche RDS Disp. (Display). Si aucune donnée textuelle n’est transmise, l’indication “NO RT” s’affiche.

L’indication “RDS” s’affiche lorsque une émission (signal) RDS est reçue.

Utilisez le bouton INPUT SELECTOR ou la touche TUNER pour sélectionner le syntoniseur.

Utilisez la touche BAND pour sélectionner la gamme de fréquence.

Chaque appuyez sur la touche permet de passer d’une gamme de fréquence

à l’autre, comme suit:

1 FM

L’indicateur “AM” ou “FM” s’affiche sur l’afficheur.

2 AM

Utilisez la touche AUTO pour sélectionner la méthode d’accord.

Chaque appuyez sur la touche permet de passer d'une méthode d'accord à l'autre, comme suit :

1 AUTO est allumé (accord automatique)

2 AUTO n’est pas allumé (accord manuel)

L’indicateur “AUTO” s’allume dans la fenêtre d’affichage.

• En temps normal, choisir “AUTO” (accord automatique). Utilisez le mode manuel lorsque le signal radio est faible et la réception médiocre. (En mode d’accord manuel, les émissions stéréo sont reçues en monaural.)

Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ ﬁ ou les touches TUNING 1 / ¡ pour

sélectionner la station.

“ST.” s’allume à la réception d’une

émission stéréo.

Affichage de la fréquence

Remarque

Certaines fonctions et noms de fonctions peuvent être différents selon les régions et le pays.

Avant d’utiliser une fonction RDS, vous devez effectuer les opérations décrites dans la section “Mise en mémoire automatique des fréquences de stations RDS (RDS AUTO MEMORY)”.

™

Mise en mémoire manuelle des fréquences de stations de radio

La fonction de mise en mémoire automatique des fréquences RDS attribue des numéros de canaux aux stations RDS en commençant par le numéro “1”. Par conséquent, avant de mettre en mémoire manuellement des fréquences de stations FM, AM et RDS, vous devez effectuer la mise en mémoire automatique des fréquences RDS. Reportezvous à la section “Mise en mémoire automatique des fréquences de stations RDS (RDS AUTO MEMORY)”.

™

MEMORY

“TUNED” s’allume à la réception d’une station.

Accord automatique : L’accord se fait automatiquement sur la

Accord manuel

station suivante.

: Tournez le bouton (ou appuyez sur la touche) pour sélectionner la station.

20

5451_14-22(FR) 20

MULTI CONTROL

Accordez le récepteur sur la fréquence de la station que vous souhaitez enregistrer.

04.1.27, 1:42 PM

Ecoute de la radio

Appuyez sur la touche MEMORY à la réception de la station.

Clignote pendant 20 secondes

Utilisez les touches P.CALL

4¥¢ pour sélectionner la

station, souhaiteé.

• A chaque appuyez sur la touche, l’appareil s’accorde sur la station préréglée suivante.

Appuyez sur la touche P.CALL

¢ effectue ce qui suit:

L’opération

3 doit être exécutée dans les 20 secondes.

(Si plus de 20 secondes se sont écoulées, appuyez à nouveau sur la touche MEMORY.)

Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ ﬁ pour sélectionner l’une des stations

preselectionnées (1 – 40).

Appuyez à nouveau sur la touche MEMORY pour valider le réglage.

• Répétez les opérations

1, 2, 3, et 4 pour chaque station à mémoriser.

• Si vous mémorisez une station sous un numéro déjà choisi, la nouvelle station remplace l’ancienne.

Réception d’une station mémorisée

Appuyez sur la touche P.CALL

4 effectue ce qui suit:

Si vous maintenez la touche P.CALL

¢ ou 4 enfoncée, vous

passez d'une station memorisée à l'autre et vous pouvez entendre l'émission par chaque station pendant 0,5 secondes.

Utilisation de la touche RDS DISPLAY

RDS DISPLAY

TUNER

Appuyez sur la touche TUNER pour sélectionner le syntoniseur comme source.

Tapez le numéro de préréglage de la station que vous souhaitez recevoir (il ne peut pas être supérieur à “40”).

Appuyez sur les touches numériques dans l’ordre suivant:

Pour “15”, appuyez sur ...................

0,5

Pour “20”, appuyez sur ...................

0,0,)

• En cas d’erreur sur un nombre à deux chiffres, appuyez plusieurs fois sur la touche +10 pour revenir à láffichage d’origine et recommencez.

Vous pouvez modifier l’affichage peuvent être vues en appuyant sur la touche RDS DISPLAY.

Chaque appuyez sur cette touche permet de passer d’un mode d’affichage à l’autre comme suit:

1 Affichage PS (Nom de la chaîne de programmes)

2 Affichage RT (Radio Text)

3 Affichage de la fréquence

1 Affichage PS (Nom de la chaîne de programmes):

Le nom de la station s’affiche automatiquement lors de la réception d’une émission RDS.

En l’absence de données PS, l’afficheur indique “NO PS”.

Réception successive des stations mémorisées

(P.CALL)

2 Affichage RT (Radio Text):

Un message textuel lié à l’émission RDS défile sur l’afficheur.

L’indication “NO RT” ou “RT----” apparaît lorsque la station RDS n’émet pas de message.

3 Affichage de la fréquence:

Affiche la fréquence de la station reçue.

TUNER

Appuyez sur la touche TUNER pour sélectionner le syntoniseur comme source.

5451_14-22(FR) 21 04.1.27, 1:42 PM

21 Ecoute de la radio

Mise en mémoire automatique des fréquences de stations RDS

(RDS AUTO MEMORY)

Cette fonction permet de mettre automatiquement en mémoire les fréquences de 40 stations RDS. Pour utiliser la fonction PTY, les stations

RDS doivent être mises en mémoire à l’aide de la fonction RDS AUTO

MEMORY.

MEMORY

Appuyez sur la touche PTY pour activer le mode de recherche

PTY.

BAND AUTO INPUT SELECTOR

Utilisez le bouton INPUT SELECTOR pour sélectionner le syntoniseur.

Utilisez la touche BAND pour régler la gamme de fréquence sur “FM”.

Maintenez la touche MEMORY enfoncée pendant plus de

2 secondes.

• Après quelques minutes, les fréquences de 40 stations RDS, au maximum, sont mémorisées en commençant par le canal de mémoire

“01”.

• Les fréquences déjà enregistrées dans la mémoire peuvent être remplacées par des fréquences de stations RDS. (cela signifie que, si la fonction RDS AUTO MEMORY détecte 15 stations RDS, celles-ci remplaceront les stations déjà enregistrées sur les canaux 01 à 15.)

Réception d’une émission d’un type donné

(recherche PTY)

Cette fonction est utilisée pour balayer automatiquement les stations qui diffusent le type de programme que vous souhaitez écouter.

Dans certaines conditions de réception, la recherche peut durer plus d’une minute.

Le type de programme s’affiche lorsqu’une émission RDS est reçue.

Lorsque aucune donnée PTY n’est émise ou lorsque la station n’est pas une station RDS, l’afficheur indique “NONE”.

Lorsque l’indicateur “PTY” est allumé, utilisez le bouton MULTI

CONTROL ou les touches MULTI CONTROL

%/ ﬁ, ou TUNING

1 / ¡ pour sélectionner le type de programme souhaité.

Tableau des types de programme

Nom de type de programme

Musique pop

Musique rock

Musique variée

Afficheur

POP M

ROCK M

EASY M

Musique classique légère LIGHT M

Musique classique sérieuse CLASSICS

Autre style de musique OTHER M

Informations

Magazine

Services

Sport

NEWS

AFFAIRS

INFO

SPORT

Education

Art dramatique

Culture

Science

Emission de variétés

EDUCATE

DRAMA

CULTURE

SCIENCE

VARIED

Nom de type de programme Afficheur

Bulletin météorologique WEATHER

Finances FINANCE

Emissions pour enfants CHILDREN

Affaires sociales

Religion

SOCIAL

RELIGION

Programmes à ligne ouverte PHONE IN

Voyages

Loisirs

Musique jazz

Musique country

Musique nationale

Vieux succès musicaux

Musique folk

Documentaires

TRAVEL

LEISURE

JAZZ

COUNTRY

NATION M

OLDIES

FOLK M

DOCUMENT

L’indication “NO PROG” s’affiche si vous tentez d’effectuer cette opération avant de réaliser la mise en mémoire automatique des fréquences de stations RDS.

Appuyez sur la touche PTY pour commencer la recherche.

EXEMPLE : Recherche de musique rock.

Affichage au cours de la recherche.

Clignote Affichage du nom du type de programme

Affichage à la réception d’une fréquence.

S’éteint

TUNING

1 / ¡

PTY

MULTI

CONTROL

Affichage du nom de la station

• Aucun son n’est émis lorsque “PTY” clignote.

• Lorsqu’un type de programme ne peut pas être trouvé, l’indication

“NO PROG” s’affiche et l’afficheur revient à l’affichage d’origine.

Changement du type de programme

Répétez les opérations

1, 2 et 3.

Préparations

• Procédez à la mise en mémoire automatique des fréquences RDS.

• Choisissez la gamme FM.

• Accordez le récepteur sur une station RDS.

22

5451_14-22(FR) 22 04.1.27, 1:42 PM

Effets d’ambiance

Le récepteur est équipé de modes d’écoute qui vous permettent de profiter d’un son d’ambiance amélioré avec diverses sources vidéo.

Pour obtenir des modes d’ambiance ayant un effet optimal, réglez préalablement les enceintes en conséquence.

Modes d’ambiance

Les emplacements des enceintes qui figurent ci-après sont conçus pour un système d'ambiance de canal 5,1.

•

Dolby Digital

•

Dolby Pro Logic II

•

DTS

•

DSP

•

6 voies DVD

TV / SCREEN

SW C

Les emplacements des enceintes qui figurent ci-après sont conçus pour un système d'ambiance de canal 6,1;

•

Dolby Digital EX

•

DTS-ES

•

Neo:6

TV / SCREEN

SW C

LS RS

Pas d’enceinte d’ambiance arrière

Les emplacements des enceintes qui figurent ci-après sont conçus pour un système d'ambiance de canal 7,1;

•

Dolby Pro Logic

IIx

TV / SCREEN

SW C

LB RB

Enceinte d'ambiance arrière gauche e droite

5451_23-29(FR)

LS

RS

BS

Enceinte d’ambiance arrière

Enceinte avant gauche

D’extrêmes graves

Enceinte centrale

Enceinte avant droite

Enceinte d'ambiance gauche

Enceinte d'ambiance droite

Enceinte d´ambiance arrière

Enceinte d´ambiance arrière gauche

Enceinte d´ambiance arrière droite

Fabriqué sous licence de Dolby Laboratories. “Dolby”, “Pro Logic”, et le symbole double-D sont des marques commerciales de Dolby

Laboratories.

“ D T S ” , ” D T S - E S E x t e n d e d

Surround” et “Neo:6” sont des marques de Digital Theater

Systems, Inc.

Remarque

LFE = Low Frequency Effects (effets dus aux fréquences très basses). Cette voie émet des sonorités non directives qui permettent de renforcer la dynamique du registre grave.

23

04.1.27, 1:43 PM

Effets d’ambiance

Dolby Digital

Le format d’ambiance Dolby Digital met en œuvre “5.1” voies pour transmettre le son ambiophonique numérique provenant de sources

Dolby Digital telles que (les Laserdisc ou DVD portant la marque

). Dolby Digital fournit un son de meilleure qualité, une précision spatiale et une plage dynamique améliorées par rapport au

Dolby Surround.

Bien qu’un ensemble complet d’enceintes (avant gauche et droite, centrale, d’ambiance gauche et droite et d’extrêmes graves) soit nécessaire pour bénéficier du véritable son ambiophonique Dolby

Digital “5.1” voies, ce récepteur permet de restituer une source d’ambiance Dolby Digital (et Dolby Surround) même si vous n’avez raccordé que des enceintes avant.

Dolby Digital EX

Dolby Digital EX est une extension de la technologie de Dolby Digital.

Dolby Digital EX crée des canaux de sortie de la largeur de six bandes entières à partir des sources de canaux 6,1. Cela s’effectue à l’aide d’un décodeur de matrice qui dérive trois canaux d’ambiance des deux qui sont présents dans l’enregistrement original.

Ce résultat est obtenu en utilisant trois signaux d’ambiance différents, l’enceinte d’ambiance gauche, l’enceinte d’ambiance droite, et l’enceinte d’ambiance arrière, chacune d’entre elles ayant son propre réseau d’enceintes. Pensez que vous pouvez y ajouter un canal central pour les enceintes arrières, ce qui donne une effet sonore plus diffus et plus naturel, même si vous souhaitiez pouvoir plonger l’audience dans l’ambiance sonore de toutes parts en positionnant les effets sonores exactement à l’endroit où vous pourriez les entendre dans la réalité.

Pour de meilleurs résultats, Dolby Digital EX doit être utilisé avec des bandes sonores de film enregistrées avec Dolby Digital Surround EX qui comportent un indicateur numérique qui activera automatiquement cette fonctionnalité. Cependant, en ce qui concerne les titres datant d’avant 2001, cette fonctionnalité doit être activée manuellement.

Bien qu’un ensemble complet d’enceintes (avant, gauche, droite et centre, enceinte d’ambiance gauche et droite, enceinte d’ambiance arrière et extrêmes graves) soit requis pour obtenir un véritable son

Dolby Digital Surround EX 6,1 canal , ce récepteur vous permet d’apprécier les sources des programmes Dolby Digital (et Dolby

Surround), même si vous ne branchez que les enceintes avant.

Bien que seules les pistes sonores Dolby Digital comportent une voie indépendante pour les basses fréquences, l’utilisation d’une enceinte d’extrêmes graves améliore la qualité du registre grave dans les autres modes d’ambiance.

Dolby Digital possède une voie “.1” ou LFE.

L’indication “LFE” apparaît sur l’afficheur quand un signal entre sur cette voie.

Dolby PRO LOGIC IIx et Dolby PRO LOGIC II

Dolby Pro Logic

II a été spécifiquement conçu pour fournir une nouvelle sensation d’espace, de déplacement d’articulation des sons à partir de sources codées Dolby Surround (comme les enregistrements vidéo et

Laserdisc portant la marque ). Ceci est rendu possible grâce

à une conception logique et intelligente intégrée de retour du son, à un décodage d’ambiance de la matrice et à un décodage des sorties stéréo, d’ambiance sur toute la largeur de la bande.

DOLBY PRO LOGIC IIx améliore encore davantage les fonctions de DOLBY

PRO LOGIC II. Il offre 6,1 et 7,1 canaux ambiophoniques pour un son en stéréo ou des signaux 5,1 canaux. Ce système produit un effet ambiophonique impressionnant, qui rappelle un volume sonore naturel. Le format 7,1 canaux ambiophoniques est particulièrement apte à reproduire un son authentique provenant de l’arrière à partir des enceintes d’ambiance arrière.

Les modes PRO LOGIC IIx programmés dans ce ce modele sont “MOVIE”,

“MUSIC” et “GAME”. Les modes PRO LOGIC

II programmés dans ce ce modele sont “MOVIE”, “MUSIC”, “GAME” et “PRO LOGIC”. Le mode

“MOVIE” dispose de fonctions mémorisées pour reproduire une lecture de son d’ambiance calibrée de haut niveau, tandis que le mode “MUSIC” dispose de fonctions modifiables par l’utilisateur lui proposant trois commandes optionnelles, telles que les modes “Dimension”, “Center

Width” et “Panorama” pour permettre l’optimisation des champs acoustiques souhaitée.Le mode “MOVIE” du système PRO LOGIC

II dispose de fonctions mémorisées pour reproduire une lecture de son d’ambiance calibrée et de haut niveau, tandis que le mode “MUSIC” dispose de fonctions modifiables par l’utilisateur lui proposant trois commandes optionnelles telles que les modes “Dimension”, “Center

Width” et “Panorama” pour permettre l’optimisation des champs acoustiques souhaitée. La commande “Dimension” permet à l’utilisateur de régler graduellement le champ acoustique vers l’avant ou vers l’arrière; la commande “Center Width” permet d’effectuer divers réglages de la balance des enceintes gauche/centrale/droite; le “Panorama” optimise l’image stéréo avant pour inclure les enceintes d’ambiance et obtenir un effet “panoramique” avec une représentation sur le mur.

Le mode “GAME” propose un son d’ambiance excitant quand vous jouez un jeu ou regardez la télévision. Avec le mode “GAME” de PRO LOGIC IIx en particulier, le son sort non seulement de l’avant et du centre, mais aussi d’un canal ambiophonique ajouté à l’enceinte d’extrêmes graves. Ce mode offre des effets de son d’ambiance encore plus dynamiques.

24

5451_23-29(FR) 24

DTS-ES

DTS-ES (Digital Theater System-Extended Surround) offre un système de 6,1 canaux ambiophoniques avec un canal supplémentaire d’ambiance arrière, version évoluée du système conventionnel de 5,1 canaux ambiophoniques. Le format DTS-ES enregistré sur DVD, CD ou LD, se compose de deux modes. Le DTS-ES Discrete 6,1 produit un son arrière discret qui est complètement indépendant et le DTS-ES Matrix 6,1 produit l’ambiance arrière qui est synthétisée au sein des canaux ambiophoniques droits et gauches en utilisant la technologie de la matrice. DTS-ES est entièrement compatible avec le système conventionnel de 5,1 canaux ambiophoniques. Le format des 6,1 canaux ambiophoniques avec un canal supplémentaire d’ambiance arrière offre une présence authentique et des effets d’ambiance en augmentant l’impact de l’image sonore provenant de l’arrière. Les programmes enregistrés avec la technologie DTS-ES se composent de témoins d’information qui pourront contrôler le mode discret et le mode matrice.

L’appareil peut donc automatiquement sélectionner le mode le plus adapté.

Neo:6

Neo:6 est une technologie nouvelle mise au point par DTS. Il peut produire un son ambiophonique 6 canaux de haut niveau avec une fidélité étonnante à partir du contenu de 2 canaux. Neo:6 offre 2 modes : le mode “CINÉMA”, pour la lecture de son de films, et le mode “MUSIC”, pour la lecture de son musical

DTS possède une voie “.1” ou LFE.

L’indication “LFE” apparaît sur l’afficheur quand un signal entre sur cette voie.

DTS

Le format audio multivoie DTS est disponible avec les enregistrements CD, LD et DVD. DTS est un format strictement numérique qui ne peut pas être décodé par les circuits internes de la plupart des lecteurs de CD, LD ou DVD. Pour cette raison, si vous tentez d’écouter un enregistrement codé DTS grâce à la sortie analogique de votre nouveau lecteur de CD, LD ou DVD, vous noterez, dans la plupart des cas, que cette sortie n’émet que du bruit numérique. Ce bruit peut être de forte amplitude si la sortie analogique est directement reliée à un système d’amplification puissant. Des précautions doivent être prises pour éviter cette situation. Pour profiter pleinement de l’ambiance DTS Digital

Surround, un décodeur externe DTS Digital Surround à “5.1” voies ou un amplificateur avec décodeur DTS Digital Surround intégré doit

être relié à la sortie numérique (S/P DIF, AES/EBU ou Toslink) du lecteur de CD, LD ou DVD.

Le décodeur DTS est intégré à tous les modèles.

DTS possède une voie “.1” ou LFE.

L’indication “LFE” apparaît sur l’afficheur quand un signal entre sur cette voie.

Mode DSP

Le mode DSP reproduit l’ambiance d’un concert pour la quasi-totalité des types de programmes. Ces modes sont particulièrement efficaces lorsqu’ils sont utilisés avec des programmes stéréo, comme les CD, la télévision et la radio FM. Vous pourrez essayer le mode ARENA,

JAZZ CLUB, THEATER, STADIUM, ou DISCO la prochaine fois que vous regarderez un concert ou un événement sportif.

Qu’est-ce que le DSP?

DSP signifie Digital Signal Processor.

La manière dont un son est entendu en réalité dépend de différents facteurs. L’un des facteurs les plus importants est la réverbération

(l’affaiblissement du son se réfléchissant en plusieurs endroits).

Les modes DSP reproduisent cette ambiance en utilisant le DSP pour créer la réverbération, sans altérer la qualité du signal d’origine.

Mode 6 voies DVD

Si vous utilisez un lecteur de DVD ou un appareil similaire équipé de six

(5,1) voies de sortie avec le récepteur, vous pourrez profiter pleinement des sources DVD avec codage multivoie. Les signaux source étant numériques et chaque voie étant envoyée indépendamment, la tonalité, le relief sonore et la dynamique sont absolument extraordinaires.

L'indication “6CH INPUT” s'affiche lors de la sélection du mode 6 voies DVD.

04.1.27, 1:43 PM

Effets d’ambiance

Lecture d’ambiance

Les modèles compatibles DTS peuvent lire un CD, un DVD ou un LD portant la marque DTS.

Le DOLBY DIGITAL peut être utilisé lors de la lecture d’un DVD ou d’un

LD portant la marque et pour l’écoute d’émissions numériques au format DOLBY DIGITAL (etc.). DOLBY PRO LOGIC peuvent être utilisés lors de la lecture d’enregistrements vidéo et lors de la lecture d’un DVD ou d’un LD portant la marque .

LISTEN MODE

INPUT MODE INPUT SELECTOR

Lorsque le signal DOLBY DIGITAL ou DOLBY DIGITAL EX est entré :

(L’indicateur DOLBY DIGITAL ou PRO LOGIC s’allume.)

1 DOLBY DIGITAL

: Ambiance DOLBY DIGITAL.

(L’indicateur DOLBY DIGITAL s’allume.)

2 DOLBY DIGITAL EX : Ambiance DOLBY DIGITAL EX.

3 PL IIx MOVIE

4 PL IIx MUSIC

(L’indicateur DOLBY DIGITAL EX s’allume.)

: Mode MOVIE ambiance PRO LOGIC IIx.

(L’indicateur PRO LOGIC s’allume.)

: Mode MOVIE ambiance PRO LOGIC IIx.

5 PL IIx GAME

6 PL II MOVIE

7 PL II MUSIC

8 PL II GAME

9 PRO LOGIC

0 STEREO

(L’indicateur PRO LOGIC s’allume.)

: Mode GAME ambiance PRO LOGIC IIx.

(L’indicateur PRO LOGIC s’allume.)

: Mode MOVIE ambiance PRO LOGIC II.

(L’indicateur PRO LOGIC s’allume.)

: Mode MUSIC ambiance PRO LOGIC II.

(L’indicateur PRO LOGIC s’allume.)

: Mode GAME ambiance PRO LOGIC II.

(L’indicateur PRO LOGIC s’allume.)

: Mode PRO LOGIC ambiance PRO LOGIC II.

(L’indicateur PRO LOGIC s’allume.)

: Lecture normale en stéréo.

Lorsque vous sélectionnez DOLBY DIGITAL

L’indication “DOLBY DIGITAL” défile de droite à gauche.

LISTEN MODE

Input

Selector

Preparations

• Allumez les appareils concernés.

• Suivez la procédure décrite à la section “Préparation des corrections d’ambiance” (Réglage des enceintes).

• Utilisez le bouton INPUT SELECTOR ou les touches sélecteur d’entrée pour sélectionner l’élément que vous souhaitez lire avec le son ambiophonique.

• Utilisez la touche INPUT MODE pour sélectionner le mode d’entrée

(analogique ou numérique) en fonction de la nature du signal fourni par la source.

• Du bruit sera émis si vous écoutez une source DTS en sélectionnant l’entrée analogique.

Commandez la lecture de l’enregistrement vidéo.

Appuyez sur la touche LISTEN MODE pour sélectionner le mode d’écoute.

Les réglages du mode d’écoute sont enregistrés séparément pour chaque entrée. Si le mode d’entrée est réglé sur pleine automatique

(“AUTO DETECT” s’allume), le récepteur sélectionne le mode d’écoute optimal en fonction du type de signal d’entrée et des réglages d’enceintes.

A chaque fois que vous appuyez sur la touche LISTEN MODE, le réglage défile comme indiqué.

Les réglages du mode d’écoute sont différents selon le type de signal d’entrée.

Disque à conformité Dolby Digital Surround EX:

Le disque à conformité Dolby Digital Surround EX contient des signaux d’identification. Quand vous choisissez FULL AUTO pendant les

(

7), l’amplificateur détecte les signaux d’identification et remplace automatiquement le mode LISTEN par le mode DOLBY DIGITAL EX

(Dolby Digital Surround EX).

Néanmoins, on trouve parfois des disques qui sont conformes à Dolby

Digital Surround EX, mais qui ne contiennent aucuns signaux d’identification. Si vous trouvez un avis tel que “Surround EX” sur l’étiquette du disque ou son emballage, vous pouvez sélectionner

DOLBY DIGITAL EX, et bénéficier d’un son Dolby Digital Surround EX.

Quand le signal DTS ou DTS-ES (matrice, discret ou train binaire) est entré:

(L’indicateur DTS LED s’allume.)

1 DTS-ES MATRIX 6.1 : Format ambiophonique DTS - ES MATRIX

à 6,1 canaux (L’indicateur DTS-ES et l’indicateur MATRIX 6.1 s’allument.)

2 DTS-ES DISCRETE 6.1 : Format ambiophonique DTS - ES DISCRETE

à 6.1 canaux (L’indicateur DTS-ES et l’indicateur DISCRETE 6.1 s’allument.)

3 DTS

: Format ambiophonique DTS à 5,1 canaux

(L’indicateur DTS s’allume.)

4 DTS + NEO:6 CINEMA : Mode ambiophonique DTS + NEO:6

5 STEREO

CINEMA.

: Lecture normale en stéréo.

Lorsque le signal analogique ou numérique (sauf pour le signal

DOLBY DIGITAL ou DTS) est entré :

1 PL IIx MOVIE

: Mode MOVIE ambiance PRO LOGIC IIx.

(L’indicateur PRO LOGIC s’allume.)

2 PL IIx MUSIC

: Mode MUSIC ambiance PRO LOGIC IIx.

3 PL IIx GAME

(L’indicateur PRO LOGIC s’allume.)

: Mode GAME ambiance PRO LOGIC IIx.

4 PL II MOVIE

(L’indicateur PRO LOGIC s’allume.)

: Mode MOVIE ambiance PRO LOGIC II.

5 PL II MUSIC

(L’indicateur PRO LOGIC s’allume.)

: Mode MUSIC ambiance PRO LOGIC II.

6 PL II GAME

7 PRO LOGIC

(L’indicateur PRO LOGIC s’allume.)

: Mode GAME ambiance PRO LOGIC

II.

(L’indicateur PRO LOGIC s’allume.)

: Mode PRO LOGIC ambiance PRO LOGIC

II.

(L’indicateur PRO LOGIC s’allume.)

8 NEO:6 CINEMA : Mode CINEMA ambiance NEO:6.

(L’indicateur NEO:6 s’allume.)

9 NEO:6 MUSIC

: Mode MUSIC ambiance NEO:6.

(L’indicateur NEO:6 s’allume.)

Voir page suivante

25

5451_23-29(FR) 25 04.1.27, 1:43 PM

Effets d’ambiance

0 ARENA

- JAZZ CLUB

= THEATER

~ STADIUM

! DISCO

@ STEREO

: Mode ARENA ambiance DSP.

: Mode JAZZ CLUB ambiance DSP.

: Mode THEATER ambiance DSP.

: Mode STADIUM ambianceDSP.

: Mode DISCO ambiance DSP.

: Lecture normale en stéréo.

• Si un signal Dolby Digital ou DTS entré possède plus de voies que le nombre maximum de voies de lecture disponibles avec les réglages actuels du récepteur, une réduction s’effectue pour faire concorder le nombre de voies disponibles.

Réglez le volume.

Remarques

• Les possibilités de sélection des modes d’écoute dépendent du type de signal ou du réglage des enceintes.

• Au démarrage de la lecture, le son peut être coupé ou interrompu avant que la source entrée soit reconnue comme Dolby Digital.

• Afin de profiter de l’ambiance Dolby Digital (et des autres modes d’écoute), vous devez vous assurer que l’appareil source est compatible avec ce format.

Lecture sur 6 voies DVD

Si vous utilisez un lecteur de DVD ou un appareil similaire équipé de six

(5,1) voies de sortie avec le récepteur, vous pourrez profiter de la lecture en son ambiophonique.

Il est également possible de relier un lecteur de DVD qui puisse décoder le signal d’ambiance.

INPUT MODE INPUT SELECTOR

DVD/6CH

Préparations

• Reliez votre lecteur de DVD aux prises DVD/6CH du récepteur.

• Mettez sous tension tous les autres appareils nécessaires.

• Suivez la procédure décrite à la section “Préparation des corrections d’ambiance”.

Sélectionnez “DVD/6CH” comme source d’entrée.

Sélectionnez “6CH INPT” en appuyant sur la touche INPUT MODE.

Commencez la lecture du DVD.

Réglez le volume.

• Il est impossible de régler individuellement le niveau d’écoute ou la qualité du son (Les touches SETUP, SOUND, LISTEN MODE,

ACTIVE EQ et TONE ne seront pas fonctionnelles) des voies lorsque le récepteur est en mode 6CH INPUT. Réglez le niveau d’écoute avec les commandes du lecteur de DVD.

Pour l’enceinte d’extrêmes graves active, vous pouvez régler le niveau d’écoute avec la propre commande de niveau d’écoute de l’enceinte d’extrêmes graves.

26

5451_23-29(FR) 26 04.1.27, 1:43 PM

Effets d’ambiance

Fonctions intelligentes

DIMMER SOUND

SOUND

MULTI CONTROL

Mode “minuit” (mode Dolby Digital et DTS uniquement)

Il est possible que vous ne puissiez pas augmenter le volume autant que vous le souhaitez lorsque vous regardez des films le soir. Le mode

Midnight compresse la gamme dynamique du passage sonore heavy de la bande son Dolby Digital et DTS spécifiée précédemment (comme les scènes avec une augmentation soudaine du volume) pour réduire la différence de volume entre les scènes à passage sonore heavy et les scènes à passage sonore normal. Ceci permet une écoute plus facile de toute la bande son même si l'on est à des volumes bas.

1 Appuyez plusieurs fois sur la touche SOUND jusqu’à ce que

l’indication “NIGHT” apparaisse.

• Cette sélection n’est possible que si vous avez sélectionné CD/

DVD, DVD/6CH, ou VIDEO2 comme source et que le mode d’écoute est réglé sur “DOLBY DIGITAL” ou “DTS”.

2 Utilisez le bouton MULTI CONTROL ou les touches MULTI CONTROL

%/ﬁ pour sélectionner le réglage activer ON ou désactiver OFF.

MULTI

CONTROL

Réglage du son

Vous pouvez parfaire le réglage du son lors de la lecture en mode d’ambiance.

1 Appuyez sur la touche SOUND jusqu’à ce que la rubrique souhaitée

apparaisse dans la fenêtre d’affichage.

A chaque fois que vous appuyez sur cette touche, le menu défile comme suit:

Certaines rubriques ne s’affichent pas dans certains modes.

1 C (réglage du niveau de l’enceinte centrale)*

2 RS (réglage du niveau de l’enceinte d’ambiance droite)*

3 RB (réglage du niveau de l’enceinte d’ambiance arrière droite)*

4 LB (réglage du niveau de l’enceinte d’ambiance arrière gauche)*

5 LS (réglage du niveau de l’enceinte d’ambiance gauche)*

6 SW (réglage du niveau de l’enceinte d’extrêmes graves)*

7 INPUT (réglage du niveau d’entrée - mode analogique uniquement)

8 NIGHT (mise en/hors service du mode “minuit”, mode Dolby

Digital uniquement)

9 PANORAMA (mode panorama EN/HORS)**

0 DIMENSION (réglage de la dimension)**

- CENTER WIDTH (réglage de la center width)**

= OFF

* Le réglage n’est que temporaire pour la sélection d’entrée en cours. La valeur se réajustera automatiquement à la valeur configurée au préalable lorsque l’appareil sera mis hors/sous tension ou lorsque la sélection d’entrée sera modifiée.

** Mode Music Pro Logic II x et mode Music Pro Logic

uniquement.

2 Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour adjuster le réglage comme vous le souhaitez.

• Certains enregistrements Dolby Digital ou DTS ne permettent pas d’utiliser le mode minuit.

Mode Panorama (mode Music Pro Logic

IIx et Music Pro Logic

II uniquement)

Lorsque vous écoutez de la musique, vous pouvez profiter de l'effet sonore “panoramique” en activant le mode panorama.

1 Appuyez plusieurs fois sur la touche SOUND jusqu’à ce que

l’indication “PANORAMA” apparaisse.

• L’indication du réglage PANORAMA défile dans la fenêtre d’affichage.

L’indication “PANORAMA” défile de droite à gauche.

2 Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour sélectionner activer ON ou désactiver OFF

PANORAMA.

1 ON : Le mode PANORAMA es activé.

2 OFF : Le mode PANORAMA est désactivé.

Mode Dimension (mode Music Pro Logic IIx et Music Pro Logic

II uniquement)

Lorsque vous écoutez de la musique provenant de certains enregistrements, vous pouvez également obtenir une balance correcte de toutes les enceintes en activant le mode Dimension.

1 Appuyez plusieurs fois sur la touche SOUND jusqu’à ce que

l’indication “DIMENSION” apparaisse.

• L’indication DIMENSION défile dans la fenêtre d’affichage.

2 Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ﬁ pour régler le champ sonore vers l’arrière ou

vers l’avant.

Voir page suivante

27

5451_23-29(FR) 27 04.1.27, 1:43 PM

Effets d’ambiance

Le champ sonore est réglé vers l’avant.

Le champ sonore est en position neutre.

Le champ sonore est réglé vers l’arrière.

Mode Center Width (mode Music Pro Logic IIx et Music Pro

Logic II uniquement)

Ce réglage vous permet d’apprécier un meilleur son lorsque vous

écoutez de la musique via une image centrale depuis l’enceinte centrale uniquement, ou depuis les enceintes gauche et droite ou depuis différentes combinaisons d’enceintes.

1 Appuyez plusieurs fois sur la touche SOUND jusqu’à ce que

l’indication “CENTER WIDTH” apparaisse.

• L’indication CENTER WIDTH défile dans la fenêtre d’affichage.

• Lorsque l’enceinte centrale est désactivé, ce mode est inopérant.

2 Utilisez le bouton MULTI CONTROL ou les touches MULTI

CONTROL

%/ ﬁ pour régler la sortie gauche-centrale-droite.

L’image centrale est entendue depuis l’enceinte centrale uniquement.

L’image centrale est entendue depuis les enceintes gauche et droite uniquement.

• Sur d’autres positions, vous pouvez entendre simultanément et selon différentes combinaisons, l’image centrale depuis l’enceinte centrale, les enceintes gauche et droite.

Réglage de la luminosité

La fonction ”éclairage atténué“ permet de régler la luminositó de l'afficheur du récepteur. Cela peut être utile lorsque vous désirez regarder un film ou écouter de la musique dans l'obscurité totale.

Chaque fois que vous appuyez sur la touche DIMMER, la luminosité de l’afficheur varie suivant trois niveaux. Sélectionnez le niveau que vous trouvez le plus agréable.

Lecture 96kHz LPCM

Le récepteur est compatible avec la lecture 96kHz LPCM. Pour lire un

DVD 96kHz, réglez le mode d’écoute sur “STEREO”.

• En mode d’entrée F-AUTO, le mode d’écoute sera automatiquement

STEREO.

• En mode D-MANUAL (le mode d’écoute n’est pas STEREO), “FS96kHz” s’affiche et les enceintes ne produisent aucun son.

Appuyez sur la touche LISTEN MODE (le mode d’écoute devient le mode STEREO) pour que les enceintes produisent du son.

28

5451_23-29(FR) 28 04.1.27, 1:44 PM

Fonctionnement de base de la télécommande pour les autres appareils

Touches de fonctionnement du lecteur de DVD

La télécommande de l’unité peut contrôler directement deux groupes de lecteurs de DVD KENWOOD et remplacer les télécommandes de ces lecteurs.

Groupe-1 : DV-4900, DV-4070B, DV-2070, DV-203, DVF-9010, DVF-K7010, DVF-5010, DVF-R9030, DVF-R7030, DVF-3530 DV-402, DV-5900,

DV-5700, DVF-R9050, DVF-J6050, DV-505, DV-503, DV-502, DVF-3550, DVF-3050, DVF-R4050, DVF-605, DV-6050, DVF-R5060,

DVF-3060, DVF-3060K, DV-705, DVF-R5070, DVF-3070, DVF-3080, DVF-N7080 et DVF-8100.

Groupe-2 : DV-4050, DV-303, DVF-R6030, DVF-K5020, DVF-5020, DVF-3020 et DVF-3030.

Selon le modèle de votre lecteur de DVD KENWOOD, vous devez régler la télécommande du récepteur comme suit :

Pour les lecteurs de DVD du Groupe-1:

Maintenez la touche ”POWER “ enfoncée (pas la touche alimentation du lecteur de DVD POWER) et appuyez sur la touche numérique

”1” de la télécommande.

Pour les lecteurs de DVD du Groupe-2:

Maintenez la touche ”POWER “ enfoncée (pas la touche alimentation du lecteur de DVD POWER) et appuyez sur la touche numérique “2” de la télécommande.

• Si votre lecteur de DVD ne figure pas dans la liste indiquée ci-dessus, choisissez un réglage de Groupe-1 ou de Groupe-2. Une fois le réglage effectué, votre lecteur de DVD appartient au groupe choisi.

Utilisation du lecteur de DVD avec la télécommande

1. Une pression de plus de 2 secondes sur la touche alimentation du lecteur de DVD met ce lecteur sous ou hors tension.

2. Pour utiliser les fonctions du lecteur de DVD, commencez par appuyer sur la touche DVD POWER, puis appuyez sur la touche correspondant

à la fonction de votre choix, comme indiqué dans les instructions d’utilisation du lecteur. Dans ce cas, le mode d’utilisation du lecteur de DVD est conservé pendant 15 secondes une fois que vous avez appuyé sur l’un des boutons de fonction du lecteur.

(Pour activer le mode d’utilisation du récepteur au bout de 15 secondes, appuyez sur la touche RECEIVER.)

Touches de fonctionnement du lecteur de DVD

Vous pouvez utiliser ces fonctions de base à l’aide des touches décrites ci-dessous lors d’une connexion à un lecteur de DVD KENWOOD.

Touches numériques

(Sélection des pistes)

OSD (Menu avec affichage sur écran)

MENU (Menu)

%(Curseur ») ﬁ(Curseur «)

#(Curseur \)

@(Curseur |)

1 (Recherche)

¡ (Recherche)

POWER

1 2 3

4 5 6

DVD

POWER

7 8 9

0 +10

OSD

RECEIVER

DOWN-PAGE-UP PTY

LOUDNESS

RETURN

TOP MENU

SETUP

P.CALL

SOUND LISTEN MODE

RDS DISPLAY

P.CALL

MULTI CONTROL

ENTER BAND

TUNING

BASS BOOST

A/B+100

DISC SKIP

AUTO

DVD/6CH

PHONO CD/DVD TUNER MD/TAPE

DVD

VIDEO1 VIDEO2

DISC SEL.

ACTIVE EQ TONE

POWER

DVD POWER

RECEIVER

(Mode de Récepteur)

DOWN-PAGE-UP

(Page haut ou bas)

TOP MENU

(Titre)

RETURN

ENTER (Entrée)

6 (3 Lecture)

8 (Pause)

7 (Arrêt)

MUTE

VOLUME

5451_23-29(FR) 29 04.1.27, 2:36 PM

29

En cas de problème

Réinitialisation du micro-ordinateur

Ils se peut que le micro-ordinateur présente un dysfonctionnement

(l’appareil ne fonctionne pas ou présente un affichage erroné) si le câble d’alimentation est débranché alors que l’alimentation est sur ON ou en raison de facteurs externes. Si ceci se produit, effectuez les opérations suivantes pour réinitialiser le microordinateur et ramener l’appareil en état de fonctionnement normal.

Lorsque le cordon d’alimentation est branché, mettez l’appareil hors tension OFF à l’aide de la touche POWER

ON/OFF. Puis, tout en maintenant la touche ON/

STANDBY enfoncée, appuyez sur la touche POWER

ON/OFF.

• Veuillez noter que la réinitialisation du micro-ordinateur effacera le contenu de la mémoire et ramènera l’appareil à l’état de sortie d’usine.

Amplificateur

Symptôme

Aucun son ne sort des enceintes.

L’indicateur STANDBY clignote et aucun son ne sort.

Le son ne sort pas de l’une des enceintes.

Cause

• Les cordons des enceintes sont débranchés.

• Le bouton VOLUME est réglé au minimum.

• MUTE est sur ON.

• Les commutateurs SPEAKERS sont sur OFF.

• Il s’est produit un court-circuit au niveau des cordons d’enceintes.

• Le cordon de l’enceinte est débranché.

• L’enceinte est mal réglée.

Le son ne sort pas ou sort très faiblement des enceintes d’ambiance et/ou de l’enceinte centrale.

• Les cordons de l’enceinte d’ambiance et/ou de l’enceinte centrale est(sont) débranché(s).

• L’enceinte est mal réglée.

• Un mode d’ambiance n’a pas été sélectionné.

• Les boutons du niveau d’écoute d’ambiance et/ou central sont au minimum.

Un bourdonnement est émis lorsque le sélecteur d’entrée PHONO est sélectionné.

• Le cordon audio de la platine disque n’est pas branché sur les prises PHONO.

• La platine disque n’est pas mise à la terre.

Remède

• Branchez-les correctement en vous reportant à la section “Raccordement des enceintes”.

• Réglez le niveau d’écoute à un niveau approprié.

• Mettez MUTE sur OFF.

• Mettez le(s) commutateur(s) SPEAKERS sur

ON.

• Coupez l’alimentation, éliminez le court-circuit, puis remettez sous tension.

• Branchez-le correctement en vous reportant à la section “Raccordement des enceintes”.

• Configurez-la correctement en vous reportant

à "Réglage des enceintes".

• Branchez-le correctement en vous reportant à la section “Raccordement des enceintes”.

• Configurez-la correctement en vous reportant

à "Réglage des enceintes".

• Sélectionnez un mode d’ambiance.

tonalité d’essai.

• Réglez les niveaux des enceintes à l’aide de la

Lorsqu’un signal de source Dolby Digital est lu par un lecteur de DVD, le son est coupé dès le début de la lecture.

Aucun son ne sort au cours de la lecture sur un lecteur de DVD.

Une source vidéo ne peut pas être enregistrée normalement.

• Il existe de nombreuses causes possibles à ce problème suivant le type de lecteur de

DVD utilisé.

• Le mode d’entrée est réglé sur manuel numérique.

• L’enregistrement est protégé contre la copie.

• Introduisez correctement les fiches des cordons audio dans les prises PHONO.

• Branchez le câble de mise à la terre sur la borne GND du panneau arrière.

• Réglez le mode d’entrée sur manuel numérique avant de commander la lecture du signal de la source Dolby Digital.

• Appuyez sur la touche INPUT MODE pour sélectionner le mode pleine automatique.

• Les enregistrements vidéo protégés contre la copie ne peuvent pas être enregistrés.

Syntoniseur

Symptôme

Les stations de radio ne peuvent pas être captées.

Interférences.

Une station préalablement mémorisée ne peut pas être captée même en appuyant sur la touche numérique correspondante.

Cause

• Aucune antenne n’est raccordée.

• La gamme de fréquence n’est pas réglée correctement.

• La fréquence de la station recherchée n’est pas réglée.

Remède

• Raccordez une antenne.

• Réglez correctement la gamme de fréquence.

• Réglez la fréquence de la station recherchée.

)

• Bruit dû à l’allumage du moteur d’une voiture.

• Bruit dû aux parasites d’un appareil électrique.

• Bruit dû à la proximité d’un téléviseur.

• La station mémorisée correspond à une fréquence qui ne peut pas être captée.

• La mémoire de présélection a été effacée car le cordon d’alimentation a été débranché pendant une longue période.

• Installez l’antenne extérieure loin de la route.

• Mettez l’appareil hors tension.

• Installez le récepteur loin du téléviseur.

• Présélectionnez une station dont la fréquence peut être captée.

• Présélectionnez à nouveau la station.

30

5451_30-32(FR) 30 04.1.27, 1:44 PM

En cas de problème

Télécommande

Symptôme

La commande à distance de l’appareil est impossible.

Cause

• L e m o d e d e f o n c t i o n n e m e n t d e l a télécommande ne convient pas.

• Les piles sont déchargées.

• La télécommande est trop loin de l’appareil, l’angle de commande est trop grand ou il y a un o b s t a c l e e n t r e l e r é c e p t e u r e t l a télécommande.

• Aucune cassette ou CD n'est placé dans le composant source.

• Vous tentez de lire une bande qui est en cours d’enregistrement sur la platine cassette.

• La télécommande n’a pas été réglée sur le mode de fonctionnement du lecteur DVD

KENWOOD que vous souhaitez commander.

Remède

• Appuyez sur l’une des touches Sélecteur

d’entrée pour sélectionner le mode de fonctionnement approprié.

• Remplacez les piles.

• Utilisez la télécommande dans la zone de fonctionnement.

• Placer la casette ou le CD dans le composant source que vous voulez entendre.

• Attendez que l’enregistrement soit terminé.

• Appuyez sur la touche DVD POWER pendant plus de deux secondes pour activer le mode d e f o n c t i o n n e m e n t d u l e c t e u r D V D

KENWOOD que vous souhaitez commander avant l’utilisation.

5451_30-32(FR) 31 04.1.27, 1:44 PM

31

Spécifications

Section AUDIO

Puissance de sortie nominale en mode “STEREO”

DIN/IEC (63 Hz ~ 12,5 kHz, 0,7% distorsion harmonique totale.,

à 6 Ω) ..................................................................... 100 W + 100 W

Puissance de sortie effective en mode “SURROUND”

FRONT (Avant)

(1 kHz, 0,7% distorsion harmonique totale à 6Ω, une voie

pilotée) .................................................................. 100 W + 100 W

(1 kHz, 10% distorsion harmonique totale à 6Ω, une voie pilotée)

............................................................................... 120 W + 120 W

CENTER (Centrale)

(1 kHz, 0,7% distorsion harmonique totale à 6Ω, une voie

pilotée) ................................................................................. 100 W

(1 kHz, 10% distorsion harmonique totale à 6Ω, une voie pilotée)

.............................................................................................. 120 W

SURROUND (Ambiance)

(1 kHz, 0,7% distorsion harmonique totale à 6Ω, une voie

pilotée) .................................................................. 100 W + 100 W

(1 kHz, 10% distorsion harmonique totale à 6Ω, une voie pilotée)

............................................................................... 120 W + 120 W

Distorsion harmonique totale ................... 0,05 % (1 kHz, 50 W, 6 Ω)

Réponse en fréquence (IHF ’66)

CD/DVD ..................................... 20 Hz ~ 70 kHz, +0 dB ~ –3,0 dB

Maxima niveau d´entrée (IHF’66)

PHONO (MM) .................................. 40 mV, 1,0 % T.H.D. à 1 kHz

Rapport signal-bruit (IHF’66)

PHONO (MM) ........................................................................ 74 dB

CD/DVD, TAPE, VIDEO 1, VIDEO 2, DVD/6CH .................. 95 dB

Contrôle de l´intensité

VOLUME sur -30 dB nieau ................................... +8 dB (100 Hz)

Sensibilité/impédance d’entrée

PHONO (MM) ........................................................ 7,5 mV / 27 kΩ

CD/DVD ................................................................ 550 mV / 47 kΩ

DVD/6CH INPUT .................................................. 550 mV / 15 kΩ

Niveau/impédance de sortie

TAPE REC ............................................................... 550 mV / 1 kΩ

PRE OUT (SUBWOOFER) ...................................... 1,5 V / 2,2 kΩ

PRE OUT (SURROUND BACK) .............................. 1,5 V / 2,2 kΩ

Contrôle de tonalité

BASS .................................................................. ±10 dB (à 100 Hz)

TREBLE .............................................................. ±10 dB (à 10 kHz)

Attention : Lire attentivement cette page pour garantir une exploitation sans danger.

Section DIGITAL AUDIO

Fréquence d’échantillonnage ....... 32 kHz, 44,1 kHz, 48 kHz, 96 kHz

Niveau/impédance/longueur d’onde d’entrée

Optique ........................ (–15 dBm ~ –21 dBm), 660 nm ± 30 nm

Coaxial ................................................................... 0,5 Vp-p / 75 Ω

Section VIDEO

Entrées/sorties VIDEO

VIDEO (composite) ................................................. 1 Vp-p / 75 Ω

Section Syntoniseur FM

Plage de fréquence d’accord ......................... 87,5 MHz ~ 108,0 MHz

Sensibilité utilisable (DIN à 75 Ω)

MONO ........................ 1,3 µV/13,2 dBf (40 kHz DEV, S/N 26 dB)

STEREO ...................... 45 µV/42,1 dBf (46 kHz DEV, S/N 46 dB)

Distorsion harmonique totale (à DIN 1 kHz)

MONO ....................................................... 0,2 % (entrée 71,2 dBf)

STEREO .................................................... 0,8 % (entrée 71,2 dBf)

Rapport signal-bruit (pondéré DIN à 1 kHz)

MONO ................................ 65 dB (40 kHz DEV, entrée 71,2 dBf)

STEREO ............................. 60 dB (46 kHz DEV, entrée 71,2 dBf)

Séparation des deux voies (DIN 1 kHz) .................................... 36 dB

Sélectivité (DIN ±300 kHz) .......................................................... 64 dB

Réponse en fréquence (30 Hz ~ 15 kHz) ................. +0,5 dB, –3,0 dB

Section Syntoniseur AM

Plage de fréquence d’accord ............................. 531 kHz ~ 1.602 kHz

Sensibilité utilisable (30% mod, S/N 20 dB) ..... 16 µV / (600 µV/m)

Rapport signal-bruit (30% mod, 400 Hz)

................................................................ 50 dB (60 dBµV entrée EMF)

Généralités

Consommation .......................................................................... 280 W

Prise CA

SWITCHED ...................................................... (total 90 W maxi.)

Dimensions ........................................................................ W: 440 mm

H : 143 mm

D : 303 mm

Poids (net) ................................................................................... 7,8 kg

Remarques

1. KENWOOD suit une politique de progrès continus en matière de développement. Pour cette raison, les spécifications peuvent être modifiées sans notification.

2. Il est possible que les appareils ne soient pas aussi performants dans un environnement très froid (à une température de gel).

Pour votre référence

Inscrivez le numéro de série, que vous trouverez à l'arrière de l'appareil, dans les espaces prévus de la carte de garantie et dans l'espace prévu ci-dessous. Indiquez les numéros de modèle et de série au cas où vous devrez faire appel à votre concessionnaire pour des renseignements ou réparations de cet appareil.

Modèle____________________Numéro de série_____________________

32

5451_30-32(FR) 32 04.1.27, 1:44 PM

Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Related manuals

Download PDF
