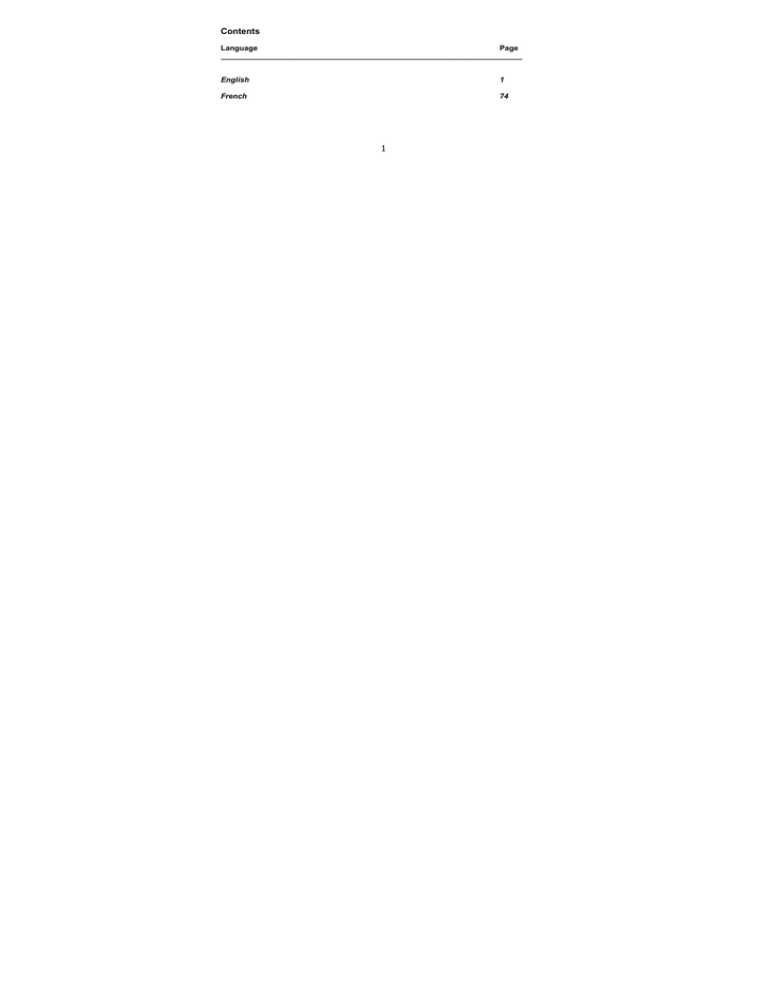

Contents
Language
Page
______________________________________________________________________
English
1
French
74
1
TABLE OF CONTENTS
Topic
Inventory of Contents
Features
Setting Up
Battery Installation
Function keys
LCD Screen and Settings
Page
5
6
10
17
20
23
Atomic auto-set time - WWVB Radio Controlled Time
Manual Settings
Weather Forecast and Tendency
Display of Indoor Temperature and Humidity Reading
2
26
28
42
50
Display of Outdoor Temperature and Humidity Reading
Display of Indoor Maximum and Minimum records
Display of Outdoor Maximum and Minimum records
915 MHz Reception
Mounting
Care and Maintenance
Specifications
Warranty Information
3
51
52
55
60
62
66
68
71
This product offers:
INSTANT TRANSMISSION is the state-of-the-art
new wireless transmission technology,
exclusively designed and developed by LA
CROSSE TECHNOLOGY. INSTANT
TRANSMISSION offers you an immediate update
(every 16 seconds!) of all your outdoor data
measured from the transmitters: follow your
climatic variations in real-time!
4
INVENTORY OF CONTENTS
1.
2.
3.
4.
5.
Wireless Weather Station
Wireless Thermo-hygro Sensor (TX27UTH-IT-CA) and mounting bracket.
Instruction Manual and Warranty Card.
2 Fresh “AAA” IEC LR3, 1.5V Alkaline Batteries.
1 Fresh CR2032, 3.0V Batteries.
5
FEATURES:
The Weather station
Hanging hole
LCD
Display
Battery
compartment
cover
Function
Keys
Removable
Stand
6
•
•
•
•
•
•
•
•
•
•
Atomic auto-set time (WWVB Radio controlled time) with manual setting options
Atomic auto-set time reception ON/OFF setting
12/24 hour display
Hour and minute display
Time zone option ±12 hours
Wireless transmission at 915 MHz
Signal reception intervals at 16-second
Weather forecasting with 15 easy-to-read weather forecast signs featured by
weather man
Weather forecasting icon sensitivity setting
Temperature display in degrees Fahrenheit (°F) or Celsius (°C) selectable
7
•
•
•
•
•
•
•
Indoor/ Outdoor temperature and humidity display with MIN/MAX recording
All MIN/MAX outdoor recordings show date and time received of temperature
All MIN/MAX recordings can be reset
Can take up to three outdoor transmitters
LCD contrast setting
Low battery indicator
Table standing/ Wall mounting
8
The Outdoor Thermo-hygro Transmitter
•
•
•
•
•
•
Remote transmission of outdoor temperature and
humidity to Weather Station by 915 MHz
Displays alternately the measured temperature and
humidity readings on LCD
Temperature unit is set by default to degree Celsius
(°C) and transmitter LCD cannot display the unit of
degree Fahrenheit (°F)
Shower proof casing
Wall mounting case
Mounting at a sheltered place. Avoid direct rain and
sunshine
9
IMPORTANT NOTE:
The transmitter displays the temperature in Celsius (°C) ONLY. The indoor receiver
registers the temperature by default in Farenheit (°F), but user can manually set to
Celsius (°C) ONLY after the initial set-up is complete as instructed in the manual.
SETTING UP:
When one transmitter is to be used
1.
First, insert the batteries into the Thermo-hygro transmitter. (see “Install and
replace batteries in the Thermo-hygro transmitter“).
2.
Immediately after and within 2 minutes, insert the batteries into Weather station
(see “Install and replace batteries in the Weather station”). Once the
batteries are in place, all segments of the LCD will light up briefly. Following the
10
3.
4.
time as 12:00 and the "weather man" icon will be displayed. If these are not
displayed after 60 seconds, remove the batteries and wait for at least 10
seconds before reinserting them.
After inserting the batteries into the transmitter, the Weather station will start
receiving data from the transmitter. The outdoor temperature/ humidity and the
signal reception icon should then be displayed on the Weather station. If this
does not happen after 3 minutes, the batteries will need to be removed from
both units and reset from step 1.
In order to ensure sufficient 915 MHz transmission however, this should under
good conditions be a distance no more than 100 meters between the final
position of the Weather Station and the transmitter (see notes on “Mounting”
and “915 MHz Reception”).
11
When more than one transmitter is to be used
1.
User shall remove all the batteries from the Weather station and transmitters and
wait 60 seconds if setting has been done with one transmitter before.
2.
Insert the batteries to the first transmitter.
3.
Within 30 seconds of powering up the first transmitter, insert the batteries to the
Weather Station. Once the batteries are in place, all segments of the LCD will
light up briefly. Following time as 12:00 and the weather man icon will be
displayed. If they are not shown in LCD after 60 seconds, remove the batteries
and wait for at least 60 seconds before reinserting them.
4.
The outdoor temperature and humidity from the first transmitter (channel 1)
should then be displayed on the Weather station. Also, the signal reception icon
will be displayed. If this does not happen after 2 minutes, the batteries will need
12
5.
6.
7.
8.
to be removed from both units and reset from step 1.
Insert the batteries to the second transmitter immediate after (in 10 seconds
after) inserting battery to the weather station .
The outdoor temperature and humidity from the second transmitter and the
"channel 2" icon should then be displayed on the Weather station. If this does not
happen after 2 minute, the batteries will need to be removed from all the units
and reset from step 1.
Insert the batteries to the third transmitter immediate after (in 10 seconds after)
inserting battery to the second transmitter.
Then within 2 minutes, the channel 3 outdoor data from the third transmitter will
be displayed and the channel icon will shift back to "1" once the third transmitter
is successfully received. If this is not happen, user shall restart the setting up
13
9.
from step 1.
In order to ensure sufficient 915 MHz transmission however, this should under
good conditions be a distance no more than 100 meters between the final
position of the Weather Station and the transmitter (see notes on “Mounting” and
“915 MHz Reception”).
IMPORTANT NOTE:
•
The transmitter displays the temperature in Celsius (°C) ONLY. The indoor
receiver registers the temperature by default in Farenheit (°F), but user can
manually set to Celsius (°C) ONLY after the initial set-up is complete as
instructed in the manual. After the LCD shows the temperature readings
14
from the three outdoor transmitters, user may set the temperature unit to
°C (See Manual Settings below).
•
If the signal reception is not successful on the first frequency (915MHz) for 45 seconds,
the frequency is changed to 920MHz and the learning is tried another 45
seconds. If still not successful the reception is tried for 45 seconds on 910MHz.
This will also be done for re-synchronization.
•
10.
Transmission problems will arise if the setting for additional sensors is not
followed as described above. Should transmission problems occur, it is
necessary to remove the batteries from all units and start again the set-up from
step 1.
Once the remote temperature has been received and displayed on the Weather
15
11.
station, the Atomic auto-set time (WWVB time) reception is automatically started.
This takes typically between 3-5 minutes in good conditions.
If after 10 minutes, the WWVB time (Atomic auto-set time) has not been
received, press the SET key to manually enter a time initially.
Note:
Daily Atomic auto-set time (WWVB) reception is attempted at full hour between 12:00
am to 6:00 am. If the reception is successful, there will no reception attempt until the
following day. When this is successful, the received time will override the manually set
time. The date is also updated with the received time. (Please refer also to notes on
“Atomic auto-set time - WWVB Radio controlled Time” and “Manual Time Setting”).
16
BATTERY INSTALLATION
INSTALL AND REPLACE BATTERIES IN THE WEATHER STATION
The Weather station uses 2 x AAA, IEC LR3, 1.5V batteries. To install and replace the
batteries, please follow the steps below:
1.
Remove the cover at the back of the weather station.
2.
Insert batteries observing the correct polarity (see
marking).
3.
Replace compartment cover.
17
INSTALL AND REPLACE BATTERIES IN THE THERMO-HYGRO
TRANSMITTER
The Thermo-hygro Transmitter uses 1 x 3.0V CR2032, Lithium battery. To install and
replace the batteries, please follow the steps below:
1.
Pull out the battery holder at the bottom of the transmitter.
2.
Insert the batteries, observing the correct polarity (see marking).
3.
Replace the battery holder on the unit.
18
Note:
In the event of changing batteries in any of the units, all units need to be reset by
following the setting up procedures. This is because a random security code is
assigned by the transmitter at start-up and this code must be received and stored by
the Weather station in the first 3 minutes of power being supplied to it
BATTERY CHANGE:
It is recommended to replace the batteries in all units regularly to ensure optimum
accuracy of these units (see Specifications below).
Please participate in the preservation of the environment. Return used
batteries to an authorised depot.
19
FUNCTION KEYS:
Weather station:
The weather station has four easy to use function keys.
SET key
+ key
MIN/
MAX key
CH key
20
SET key (Setting):
•
To enter the set mode for the following functions: LCD contrast, Time zone, Time
Reception ON/OFF, 12/24 hour display, Manual time, Year, Month, Date, °C/°F,
and Weather forecast sensitivity settings.
•
Press to reset at the maximum or minimum temperature and humidity records of
the indoor or the currently selected outdoor channel (will reset all records to
current level)
MIN/ MAX
To toggle between the maximum/ minimum outdoor temperature and maximum/
minimum indoor temperature and humidity data
•
21
Note: The Time/date shown is corresponding to MIN/MAX temperature data.
+ key
•
•
To toggle between the current time and current "Indoor Temp + Humidity" display
To make adjustment for various settings
CH key
To toggle between the Outdoor transmitters 1, 2 and 3 (if more than 1 transmitter
is used)
•
To exit from the manual setting mode
•
22
LCD SCREEN AND SETTINGS:
Displays "Time" or
"Indoor Temp + Humidity"
Weather
Tendency icon
Weather
Forecast icon
(Weather boy)
Outdoor
Reception
Signal*
Outdoor Temperature in
°F or °C
Low battery
indicator
Outdoor Relative
Humidity %
23
Transmitter identification
(channel No.)
*When the outdoor signal is successfully received by the Weather Station, this icon will
be switched on. (If not successful, the icon will not be shown in LCD) So user can easily
see whether the last reception was successful (icon on) or not (icon off). On the other
hand, the short blinking of the icon shows that a reception is currently taking place.
For better distinctness the LCD screen is split into 3 sections displaying the information
for time and indoor data, weather forecast, and outdoor data.
Section 1 - TIME / INDOOR TEMPERATURE AND INDOOR HUMIDITY
•
•
In normal mode, display the radio controlled time.
Display "Indoor temp + Indoor humidity" when the "+" key is pressed
24
Section 2 - WEATHER ICON (FEATURED BY WEATHER MAN)
•
•
•
•
Display of the weather to be expected in form of 15 fancy weather symbols
(featured by Weather man) which change their appearance depending on the
air pressure development (past air pressure change) and the current outdoor
temperature.
Display the weather tendency indicator
Format of the weather man icons refers to the "WEATHER FORECAST AND
TENDENCY"
A signal reception symbol will be shown indicating that receiver is receiving
outdoor temperature.
25
Section 3 - OUTDOOR TEMPERATURE AND HUMIDITY
•
•
•
Display the current outdoor temperature and humidity.
By pressing the MIN/ MAX key, display the stored MIN/MAX outdoor
temperature and humidity, with simultaneous display of MIN/ MAX icon.
By pressing the CH key, display outdoor sensor data (up to three outdoor
transmitters). The channel number 1, 2 or 3 will be shown.
ATOMIC AUTO-SET TIME - WWVB RADIO CONTROLLED TIME
The NIST (National Institute of Standards and Technology—Time and Frequency
Division) WWVB radio station is located in Ft. Collins, Colorado, and transmits the
exact time signal continuously throughout the United States at 60 kHz. The signal can
be received up to 2,000 miles away through the internal antenna in the weather
26
projection station. However, due to the nature of the Earth’s Ionosphere, reception is
very limited during daylight hours. The wireless weather station will search for a signal
every night when reception is best.
The WWVB radio station receives the time data from the NIST Atomic clock in Boulder,
Colorado. A team of atomic physicists is continually measuring every second, of every
day, to an accuracy of ten billionths of a second per day. These physicists have created
an international standard, measuring a second as 9,192,631,770 vibrations of a
Cesium-133 atom in a vacuum. For more detail, visit
http://www.boulder.nist.gov/timefreq.htm. To listen to the NIST time, call (303)4997111. This number will connect you to an automated time, announced at the top of the
minute in “Coordinated Universal Time”, which is also known as Greenwich Mean Time
27
(GMT). This time does not follow Daylight Saving Time changes. After the top of the
minute, a tone will sound for every second. It is possible that your wireless weather
station may not be exactly on the second due to the variance in the quartz. However,
the clock will adjust the quartz timing over the course of several days to be very
accurate; under 0.10 seconds per day.
MANUAL SETTINGS:
The following manual settings can be done in the setting mode:
•
LCD contrast setting
•
Time zone setting
•
Daylight saving time setting
•
Atomic auto-set time reception ON/OFF setting
28
12/24-Hour setting
Manual time setting
Calendar setting
°C/ °F setting
Weather forecasting icon sensitivity setting
Press the SET key to advance to the setting mode:
•
•
•
•
•
LCD CONTRAST SETTING
flashing
29
The LCD contrast can be set to 8 different levels to suit the users needs (default LCD
contrast setting is LCD 4). To set the desired contrast level:
1.
The above display will be seen. Press the + key to select the level of contrast
desired.
2.
Press the SET key to confirm and enter the “Time Zone setting” or exit the
setting mode by pressing the CH key
TIME ZONE SETTING:
The time zone default is Eastern Standard “EST -5” for Canada and USA. This setting has a
range of the 25 World Time Zones from -12 through 0 (GMT) to +12 as measured from
Greenwich, England.
30
flashing
To set to a different time zone:
1.
The default time zone starts flashing. Use the + key to set the time zone of your location
The North American time zones are:
-4hr (ALT: Atlantic Standard)
-5hr (EST: Eastern Standard)
-6hr (CST: Central Standard)
-7hr (MST: Mountain Standard)
-8hr (PST: Pacific Standard)
31
-9hr (ALA: Alaska)
-10hr (HAW: Hawaii)
2.
Confirm with the SET key and enter the Daylight Savings Time (DST) setting.
Note:
There is no setting for the residents of Newfoundland, so the atomic function will not work. You
will have to set your clock manually.
DAYLIGHT SAVING TIME (DST) SETTING
flashing
32
1.
2.
3.
The digit “DST ON” will start flashing on the LCD.
Use the + key to turn On or OFF the daylight saving time function.
Confirm with the SET key and enter the “Time reception On/Off setting” or exit
the setting mode by pressing the CH key.
ATOMIC AUTO-SET TIME RECEPTION ON/OFF SETTING
Flashing
(time reception icon)
flashing
33
In area where reception of the Atomic auto-set time (WWVB) is not possible, the time
reception function can be turned OFF. The clock will then work as a normal Quartz
clock. (Default setting is ON).
4.
The digit “ON” and the time reception icon will start flashing on the LCD.
5.
Use the + key to turn OFF the time reception function.
6.
Confirm with the SET key and enter the “12/24-Hour Display setting” or exit the
setting mode by pressing the CH key.
Note:
If the Atomic auto-set time function is turned OFF manually, the clock will not
attempt any reception of the Atomic auto-set (WWVB) time as long as the Time
Reception OFF function is activated. The Time Reception icon will not be
displayed on the LCD.
34
12/24 HOUR TIME DISPLAY SETTING
flashing
1.
2.
3.
After setting time reception ON/OFF, press the SET key, “12h” or “24h” flashes in
the LCD. (default 12 h)
Press the + key to select the “12h” or “24h” display mode.
Press the SET again to confirm and to enter the “Manual Time setting” or exit
the setting mode by pressing the CH key.
35
Note: When 24h mode display is selected, the calendar format will be date and month
display. When 12h mode display is selected, the calendar format will be month
and date display.
MANUAL TIME SETTING
In case the Weather station is not able to detect the Atomic auto-set time signal (WWVB)
(disturbances, transmitting distance, etc.), the time can be manually set. The clock will
then work as a normal Quartz clock.
Hours (flashing)
Minutes (flashing)
36
To set the clock:
1.
The hour and minute digits start flashing in the time display section.
2.
Use the + key to adjust the hours and then press SET key to go to the minute
setting.
3.
The minute will be flashing. Press the + key to just the minutes.
4.
Confirm with the SET key and enter the “Calendar Setting” or exit the setting
mode by pressing the CH key
CALENDAR SETTING
Year
37
"Date. Month." (for 24h time display)
"Month. Date." (for 12h time display)
The date default of the Weather station is 1. 1. of the year 2006 after initial set-up.
Once the radio-controlled time signals are received, the date is automatically updated.
38
However, if the signals are not received, the date can also be set manually. To do this:
1.
Using the + key, set the year required. The range runs from 2003 to 2029 (default
is 2006).
2.
Press the SET key to enter the month setting mode.
3.
The month digit will be flashing. Press the + key to set the month and then press
the SET key to go to the date setting.
4.
The date digit will be flashing. Press the + key to set the date.
5.
Confirm with the SET key and enter the “°C/°F TEMPERATURE UNIT
SETTING” or exit the setting mode by pressing the CH key.
39
°C/°F TEMPERATURE UNIT SETTING
flashing
The default temperature reading is set to °F (degree Fahrenheit). To select °C (degree
Celsius):
1.
The “°C/ °F” will be flashing, use the + key to toggle between “°C” and “°F”.
2.
Once the desired temperature unit has been chosen, confirm with the SET key
and enter the “Weather Forecast Icon Sensitivity setting” or exit the setting
40
mode by pressing the CH key.
WEATHER FORECASTING ICON SENSITIVITY SETTING
For locations with rapid changes of weather conditions, the threshold can be set to a
different level for faster display of changing weather conditions.
Sensitivity level
(flashing)
41
1.
2.
Using the + key to set the weather sensitivity level. There are 3 levels of setting:
2, 3 and 4. The value corresponds to the change of air pressure in (hPa) before
the weather icon will switch to another state. Level 2 is the most sensitive setting,
level 4 is the slowest recording setting (default setting is "3").
Confirm with the SET key and exit the Manual settings.
WEATHER FORECAST AND TENDENCY:
The weather forecast icons (Weather man):
One of the 15 different weather icons (featured by Weather man with different clothing)
is displayed in the centre of LCD, which indicates the different forecast weather
condition due to air pressure level (Sunny, Sunny + Cloudy or Cloudy + Rainy) and the
current outdoor temperature (Temperature value detected by Channel 1):
42
≥ 78.8°°F
(≥
≥ 26°°C)
50 to 66°°F
66.2 to 78.6°°F
(19 to 25.9°°C) (10 to 18.9°°C)
Sunny
43
32 to 49.8°°F
(0 to 9.9°°C)
< 32°°F
(< 0°°C)
≥ 78.8°°F
(≥
≥ 26°°C)
50 to 66°°F
66.2 to 78.6°°F
(19 to 25.9°°C) (10 to 18.9°°C)
Sunny +
Cloudy
44
32 to 49.8°°F
(0 to 9.9°°C)
< 32°°F
(<0°°C)
≥ 78.8°°F
(≥
≥26°°C)
66.2 to 78.6°°F
(19 to 25.9°°C)
Cloudy +
Rainy
45
50 to 66°°F
(10 to
18.9°°C)
32 to 49.8°°F
(0 to 9.9°°C)
< 32°°F
(<0°°C)
For every sudden or significant change in the air pressure, the weather icons will
update accordingly to represent the change in weather. If the icons do not change, then
it means either the air pressure has not changed or the change has been too slow for
the Weather Projection Station to register. However, if the icon displayed is a sun or
raining cloud, there will be no change of icon if the weather gets any better (with sunny
icon) or worse (with rainy icon) since the icons are already at their extremes.
The icons displayed forecasts the weather in terms of getting better or worse and not
necessarily sunny or rainy as each icon indicates. For example, if the current weather is
cloudy and the rainy icon is displayed, it does not mean that the product is faulty
because it is not raining. It simply means that the air pressure has dropped and the
weather is expected to get worse but not necessarily rainy.
46
Note:
After setting up, readings for weather forecasts should be disregarded for the next 1224 hours. This will allow sufficient time for the Weather station to collect air pressure
data at a constant altitude and therefore result in a more accurate forecast.
Common to weather forecasting, absolute accuracy cannot be guaranteed. The
weather forecasting feature is estimated to have an accuracy level of about 75% due to
the varying areas the Weather station has been designed for use in. In areas that
experience sudden changes in weather (for example from sunny to rain), the Weather
station will be more accurate compared to use in areas where the weather is stagnant
most of the time (for example mostly sunny).
47
If the Weather station is moved to another location significantly higher or lower than its
initial standing point (for example from the ground floor to the upper floors of a house),
remove the batteries and re-insert them after about 30 seconds. By doing this, the
Weather station will not mistake the new location as being a possible change in airpressure when really it is due to the slight change of altitude. Again, disregard weather
forecasts for the next 12 to 24 hours as this will allow time for operation at a constant
altitude.
THE WEATHER TENDENCY INDICATOR
Working together with the weather icons are the weather tendency indicators (the
upward and downward arrow located near the Weather man). When the indicator points
upwards, it means that the air-pressure is increasing and the weather is expected to
48
improve, but when indicator points downwards, the air-pressure is dropping and the
weather is expected to become worse.
Therefore, user may see how the weather has changed and is expected to change. For
example, if the indicator is pointing downwards together with cloudy icons, it means that
the last noticeable change in the weather was when it was sunny (the sunny icon only).
Therefore, the next change in the weather will be the cloudy icons since the indicator is
pointing downwards.
Note:
Once the weather tendency indicator has registered a change in air pressure, it will
remain permanently visualized on the LCD.
49
DISPLAY OF INDOOR TEMPERATURE AND HUMIDITY READING:
The indoor temperature and humidity are measured and displayed on the first section of
the LCD when the + key is pressed.
Indoor Relative
Humidity %
Indoor
Temperature
in °F
50
DISPLAY OF OUTDOOR TEMPERATURE AND HUMIDITY READING:
Transmitter identification
No. (shown when more
than one transmitter is
used)
Outdoor Humidity
%RH
Outdoor
Temperature in °F
51
The last LCD section shows the outdoor temperature and a channel number under the
temperature will also show if more than one transmitter has been used.
DISPLAY OF INDOOR MAXIMUM AND MINIMUM RECORDS:
1.
In normal display mode, press the MIN/ MAX button five times. The maximum
indoor temperature and humidity will be shown in the bottom section of LCD. Also
the time of recording this temperature will be displayed.
52
Time of recording
the max
temperature
Max humidity
Max temperature
Maximum icon
53
2.
3.
4.
5.
Press the MIN/ MAX button once more to display the date of recording of this
temperature reading.
Then press the MIN/MAX button one more time, the minimum indoor temperature
and humidity will be shown in the bottom section of LCD. Also the time of
recording this temperature will be displayed
By pressing the MIN/MAX button one more time, the date of recording this
temperature will be shown.
Press one more time the MIN/ MAX button to go back to the normal display.
54
RESETTING THE INDOOR MAXIMUM/ MINIMUM RECORDS
1.
2.
In normal display mode, press the MIN/ MAX button to advance to the indoor
MIN/ MAX display.
Press the SET key once, this will reset the currently shown indoor minimum or
and maximum data recorded to the current time, date, temperature and
humidity.
Note:
The indoor minimum and maximum record is to be reset separately.
DISPLAY OF OUTDOOR MAXIMUM AND MINIMUM RECORDS:
1.
In normal display mode, press the CH button to select the desired channel. The
channel ID will be displayed above the outdoor temperature reading.
55
2.
3.
4.
Press the MIN/MAX button once, the max outdoor temperature and humidity of
the selected channel will be displayed. Also the time of recording this
temperature will be displayed.
Press the MIN/MAX button once more, the date of recording the data will be
shown.
By pressing MIN/MAX button once more, the min outdoor temperature and
humidity of the selected channel will be shown. Also the time of recording this
temperature will be displayed.
56
Time of recording
the min
temperature
Min humidity
Min temperature
Minimum icon
57
6.
7.
By pressing the MIN/MAX button one more time, the date of recording this
temperature will be shown.
Press one more time the MIN/ MAX button to advance to the indoor Max/ Min
display
RESETTING THE OUTDOOR MAXIMUM/ MINIMUM RECORDS
Note:
•
•
1.
It is required to reset the min/ max records of different channels separately.
The outdoor minimum and maximum record of each channel is to be reset
separately.
In normal display mode, press the CH button to select a channel. The channel
58
Identification No. (channel No.) will be displayed above the outdoor temperature
reading.
Note: The transmitter number will only be displayed if more than one transmitter
is applied.
2.
3.
4.
5.
Press the MIN/ MAX button once. The "max" icon will be displayed.
Press the SET button, this will reset the outdoor maximum temperature and
humidity record to the current value.
Press MIN/ MAX button twice more to show the minimum data. The "min" icon
will be displayed.
Press the SET button, this will reset the outdoor minimum temperature and
humidity record to the current value.
59
6.
Press six more times the MIN/MAX key to return to the normal display.
915 MHz RECEPTION
The Weather station should receive the temperature data within 5 minutes after set-up.
If the temperature data is not received 5 minutes after setting up (not successfully
continuously, the outdoor display shows “- - -” ), please check the following points:
1.
The distance of the weather station or transmitter should be at least 1.5 to 2
meters away from any interfering sources such as computer monitors or TV sets.
2.
Avoid positioning the Weather station onto or in the immediate proximity of metal
window frames.
3.
Using other electrical products such as headphones or speakers operating on
the same signal frequency (915MHz) may prevent correct signal transmission
60
4.
and reception.
Neighbours using electrical devices operating on the 915MHz signal frequency
can also cause interference.
Note:
When the 915MHz signal is received correctly, do not re-open the battery cover of
either the transmitter or Weather station, as the batteries may spring free from the
contacts and force a false reset. Should this happen accidentally then reset all units
(see Setting up above) otherwise transmission problems may occur.
The transmission range is about 100 m from the transmitter to the Weather station (in
open space). However, this depends on the surrounding environment and interference
levels. If no reception is possible despite the observation of these factors, all system
units have to be reset (see Setting up).
61
MOUNTING
POSITIONING THE WEATHER STATION:
The Weather Station has been designed to be hung onto wall or free standing.
To wall mount
Choose a sheltered place. Avoid direct rain and sunshine.
Before wall mounting, please check that the outdoor temperature
and humidity values can be received from the desired locations.
1.
Fix a screw (not supplied) into the desired wall, leaving the
head extended out the by about 5mm.
2.
Remove the stand from the Weather Station by pulling it
away from the base and hang the station onto the screw.
Remember to ensure that it locks into place before releasing.
62
Free standing
With the detachable stand, the weather station can be placed onto
any flat surface.
63
POSITIONING THE THERMO-HYGRO TRANSMITTER:
The Transmitter is supplied with a holder that may be
attached to a wall with the two screws supplied. The
Transmitter can also be position on a flat surface by
securing the stand to the bottom to the Transmitter.
64
To wall mount:
1. Secure the bracket onto a desired wall using the screws and
plastic anchors.
2. Clip the transmitter onto the bracket.
65
Note:
Before permanently fixing the transmitter wall base, place all units in the desired
locations to check that the outdoor temperature reading is receivable. In event that the
signal is not received, relocate the transmitters or move them slightly as this may help
the signal reception.
CARE AND MAINTENANCE:
•
•
•
Extreme temperatures, vibration and shock should be avoided as these may
cause damage to the unit and give inaccurate forecasts and readings.
When cleaning the display and casings, use a soft damp cloth only. Do not use
solvents or scouring agents as they may mark the LCD and casings.
Do not submerge the unit in water.
66
•
•
•
Immediately remove all low powered batteries to avoid leakage and damage.
Replace only with new batteries of the recommended type.
Do not make any repair attempts to the unit. Return them to their original point of
purchase for repair by a qualified engineer. Opening and tampering with the unit
may invalidate their guarantee.
Do not expose the units to extreme and sudden temperature changes, this may
lead to rapid changes in forecasts and readings and thereby reduce their
accuracy.
67
SPECIFICATIONS:
Temperature measuring range:
Indoor
:
14.1°F to +139.8°F with 0.2°F resolution
(-9.9ºC to +59.9ºC with 0.1ºC resolution,
“OF.L” displayed if outside this range)
Outdoor
:
-39.8°F to +139.8°F with 0.2°F resolution
(-39.9ºC to +59.9ºC with 0.1ºC resolution,
“OF.L” displayed if outside this range)
Relative humidity measuring range:
Indoor:
1% to 99% with 1% resolution (displays “- -” when lower than 1 %; displays "99" % if
68
higher than 99 %)
Outdoor:
1% to 99% with 1% resolution (displays “1” when lower than 1 %; displays "99" % if
higher than 99 %)
Indoor temperature checking interval : every 15 seconds
Indoor humidity checking interval
: every 20 seconds
Outdoor data reception
: every 16 seconds
Power supply:
Weather station
Transmitter
:
:
2 x AAA, IEC, LR3, 1.5V
1 x CR2032, 3.0V
Battery life cycle (Alkaline batteries recommended)
69
Weather Station
Transmitter
Dimensions (L x W x H)
Weather station
Transmitter
:
:
Approximately 24 months
Approximately 12 months
:
:
2.29" x 0.69" x 5.19"
1.44" x 0.53" x 3.46"
70
WARRANTY
For warranty work, technical support, or information contact:
La Crosse Technology, Ltd
2809 Losey Blvd. S.
La Crosse, WI 54601
Phone: 608.782.1610
Fax: 608.796.1020
Springfield / Lacrosse Canada.
1-800-661-6721
5151 Thimens Rd.
Montreal, Quebec
H4R 2C8
e-mail:
[email protected]
(warranty work)
71
[email protected]
(information on other products)
web:
www.lacrossetechnology.com
Question? Instructions? Please visit:
www.lacrossetechnology.com/9620itc
All rights reserved. This handbook must not be reproduced in any form, even in
excerpts, or duplicated or processed using electronic, mechanical or chemical
procedures without written permission of the publisher.
72
This handbook may contain mistakes and printing errors. The information in this
handbook is regularly checked and corrections made in the next issue. We accept no
liability for technical mistakes or printing errors, or their consequences.
All trademarks and patents are acknowledged.
73
TABLE DES MATIERES
Sujet
Inventaire du contenu
Caractéristiques
Montage
Installation des piles
Commandes
Ecran LCD et réglages
Heure radio-pilotée (signal horaire WWVB)
Réglages manuels
Prévision et tendance météo
74
Page
77
78
82
90
93
96
99
101
117
Affichage des relevés de température et d’humidité
intérieures
Affichage des relevés de température et d’humidité
extérieures
Affichages des maximum et minimum intérieurs enregistrés
Affichages des maximum et minimum extérieurs enregistrés
Réception 915 MHz
Mise en place
Entretiens
Specifications
Garantie
75
125
127
128
131
136
138
143
145
147
Ce produit présente:
La TRANSMISSION INSTANTANEE est le
summum en matière de technologie sans fil,
conçue et développée exclusivement par LA
CROSSE TECHNOLOGY. La TRANSMISSION
INSTANTANEE actualise sans délai (toutes les
16 secondes!) toutes les données extérieures
relevées par les émetteurs: vous suivrez les
variations climatiques en temps réel!
76
INVENTAIRE
1.
2.
3.
4.
5.
Poste météo sans fil
Capteur thermo-hygro sans fil (TX27UTH-IT-CA) et support.
2 piles alcalines “AAA” IEC LR3, 1.5V neuves.
1 pile CR2032, 3.0V neuve.
Mode d’emploi et fiche de garantie
77
CARACTERISTIQUES:
Poste météo
Couvercle des
piles
Encoche de
suspension
Affichage LCD
Commandes
Support
amovible
78
•
•
•
•
•
•
•
•
•
•
•
Heure radio-pilotée (signal horaire WWVB) avec option de réglage manuel
Réception de l’heure actiovée/annulée
Affichage de l’heure en format 12/24 heures
Affichage des heures et minutes
Option de fuseau horaire ±12 heures
Transmission sans fil à 915 MHz
Réception des signaux toutes les 16 secondes
Prévisions météo représentées par 15 bonshommes météo faciles à lire
Réglage de la sensibilité de l’icône de prévision météo
Affichage de la température en degrés Fahrenheit (°F) ou Celsius (°C) au choix
Affichage de la température et de l’humidité intérieures et extérieures avec
MIN/MAX enregistrés
79
•
•
•
•
•
•
Toutes données enregistrées extérieures MIN/MAX avec heure et date de
réception
Toutes les données enregistrées MIN/MAX All MIN/MAX peuvent être remises à
zéro
Peut recevoir jusqu’à trois émetteurs extérieurs
Contraste du LCD réglable
Indicateur de piles faibles
S’accroche au mur ou se pose sur une table.
80
L’émetteur extérieur thermo-hygro
•
•
•
•
•
•
Transmission à distance de la température et de
l’humidité extérieures au poste météo par 915 MHz
Affiche alternativement les relevés de température et
d’humidité sur le LCD
L’unité de température est réglée par défaut en
degrés Celsius (°C) et le LCD de l’émetteur ne peut
pas afficher les degrés Fahrenheit (°F)
Boîtier étanche
Support mural
Installer l’appareil dans un endroit abrité. Eviter la
pluie directe et les rayons du soleil.
81
REMARQUE IMPORTANTE:
L’émetteur affiche la température en Celsius (°C) SEULEMENT. Le récepteur
intérieur enregistre la température en Farenheit (°F) par défaut, mais l’utilisateur
peut règler les Celsius (°C) manuellement, SEULEMENT après que le montage
initial a été effectué, conformément au mode d’emploi.
MONTAGE:
Avec un seul émetteur
1.
Commencer par installer les piles dans l’émetteur thermo-hygro (voir
“Installation et remplacement des piles dans l’émetteur thermo-hygro”).
2.
Dans les 30 secondes qui suivent la mise sous tension de l’émetteur, installer les
piles dans le poste météo (voir “Installation et remplacement des piles dans le
poste météo”). Une fois que les piles sont en place, tous les segments du LCD
82
3.
4.
s’allument brièvement, à la suite de quoi l’heure - 12:00 et le "bonhomme météo"
s’affichent. S’ils ne s’affichent pas sur le LCD dans les 60 secondes, retirer les
piles et attendre au moins 10 secondes avant de les remettre en place.
Quand les piles sont en place dans l’émetteur, le poste météo commence à
recevoir les données de l’émetteur. La température/humidité extérieures et
l’icône de réception du signal devraient s’afficher sur le poste météo. Si ceci ne
se produit pas dans les 3 minutes qui suivent, retirer les piles des deux appareils
et recommencer à partir de l’étape 1.
Pour assurer une transmission 915 MHz suffisante, la distance entre le poste de
température et l’émetteur ne devrait pas excèder 100m (voir les notes sur la
“Mise en place” et la “ Réception 915 MHz ”).
83
Quand plus d’un émetteur est utilisé
1.
Retirer toutes les piles du poste de température et des émetteurs et attendre 60
secondes si le réglage a déjà été effectué avec un émetteur.
2.
Installer les piles dans le premier émetteur.
3.
Dans les 30 secondes qui suivent la mise sous tension du premier émetteur,
installer les piles dans le poste météo. Une fois que les piles sont en place, tous
les segments du LCD s’allument brièvement, à la suite de quoi l’heure – 12 :00 et
le bonhomme météo s’affichent. S’ils ne s’affichent pas sur le LCD dans les 60
secondes, retirer les piles et attendre au moins 60 secondes avant de les
remettre en place.
4.
La température et l’humidité extérieures captées par le premier émetteur (Canal
1) devraient s’afficher sur le poste de température. Si ceci ne se produit pas dans
les 2 minutes qui suivent, retirer les piles des deux appareils et recommencer à
84
5.
6.
7.
8.
partir de l’étape 1.
Installer les piles du deuxième émetteur immédiatement (dans les 10 secondes)
après avoir installé les piles du poste météo.
La température et l’humidité extérieures du second émetteur et l’icône « Canal
2 » devraient s’afficher sur le poste météo. Si ceci ne se produit pas dans les 2
minutes qui suivent, retirer les piles de tous les appareils et recommencer à partir
de l’étape 1.
Installer les piles du troisième émetteur immédiatement (dans les 10 secondes)
après avoir installé les piles du deuxième émetteur.
Dans les 2 minutes qui suivent, les données extérieures du Canal 3 du troisième
émetteur s’afficheront et l’icône de canal retournera à « 1 », une fois que le
troisième émetteur sera capté. Dans le cas contraire, recommencer le montage à
partir de l’étape 1.
85
9.
Pour assurer une transmission 915 MHz suffisante, la distance finale entre le
poste météo et l’émetteur ne devrait pas excèder 100 m dans de bonnes
conditions (voir les notes sur la “Mise en place” et la “ Réception 915 MHz ”).
REMARQUE IMPORTANTE:
L’émetteur affiche la température en Celsius (°C) SEULEMENT. Le
récepteur intérieur enregistre la température en Farenheit (°F) par défaut,
mais l’utilisateur peut règler les Celsius (°C) manuellement, SEULEMENT
après que le montage initial a été effectué, conformément au mode
d’emploi Après que le LCD affiche les relevés de température/humidité des
3 émetteurs extérieurs, il est possible de règler la température en °C (Voir la
section FONCTIONNEMENT ci-dessous).
•
86
•
Quand les trois émetteurs ont été paramètrés, il peut être nécessaire de vérifier
les relevés affichés sur le poste météo et ceux qui apparaissent sur les
affichages de l’émetteur, afin de reconnaître les canaux sur lesquels chaque
émetteur est présenté.
•
En cas de non réception du signal sur la première fréquence (915 MHz) dans les
45 secondes, la fréquence passe à 920MHz et un nouvel essai d’apprentissage
est effectué pendant 45 secondes. En cas d’insuccès, un nouvel essai de
réception est effectué pendant 45 secondes sur 910MHz. Ces essais sont aussi
effectués pour re-synchronization.
87
IMPORTANT:
Des problèmes de transmission apparaissent si les capteurs supplémentaires ne sont
pas montés conformément aux indications ci-dessus. En cas de problèmes de
transmission, il faut retirer les piles de tous les appareils et recommencer à partir de
l’étape 1.
10.
11.
Une fois que la température est captée et affichée sur le poste météo, la
réception du code Heure radio-pilotée (signal horaire WWVB) est lancée
automatiquement. Ceci prend généralement 3-5 minutes dans de bonnes
conditions.
En cas de non réception de l’heure WWVB dans les 10 minutes, appuyer sur
SET pour entrer l’heure manuellement.
88
Note:
Un essai de réception Heure radio-pilotée (signal horaire WWVB) est effectué
quotidiennement toutes les heures justes entre minuit et 6h. Si la réception est réussie,
aucun autre essai de réception n’est effectué jusqu’au lendemain. Quand la réception
est réussie, l’heure captée supplante l’heure réglée manuellement. La date est
actualisée en même temps que l’heure reçue. (Se reporter aux notes des sections “
Heure radio-pilotée (signal horaire WWVB)” et “Réglage manuel de l’heure”).
89
INSTALLATION DES PILES
INSTALLER ET REMPLACER LES PILES DANS LE POSTE METEO
Le poste météo fonctionne avec 2 piles AAA, IEC LR3, 1.5V. Pour les installer ou les
remplacer, suivre les étapes ci-dessous:
1.
Retirer le couvercle à l’arrière du poste météo.
2.
Installer les piles en respectant les polarités (voir les
indications).
3.
Remettre le couvercle en place.
90
INSTALLER ET REMPLACER LES PILES DANS L’EMETTEUR
THERMO-HYGRO
L’émetteur thermo-hygro fonctionne avec 1 pile au lithium 3.0V CR2032. Pour l’installer
ou la remplacer, suivre les étapes ci-dessous:
1.
Sortir le support de la pile situé dans le fond de l’émetteur.
2.
Installer les piles en respectant les polarités (voir les indications).
3.
Remettre le support en place.
Note:
Quand on remplace les piles de l’un des appareils, il est nécessaire de
réenclencher tous les appareils conformément aux procédures de
91
montage. En effet, un code de sécurité est attribué de façon aléatoire par l’émetteur au
moment de la mise en fonction et ce code doit être reçu et stocké en mémoire par le
poste de météo dans les 3 minutes qui suivent la mise en place des piles.
REMPLACEMENT DES PILES:
Il est recommandé de remplacer régulièrement les piles de tous les appareils pour en
assurer un maximum de précision (voir les Spécifications ci-dessous).
Participez à la protection de l’environnement et déposez toutes piles
usagées dans une décharge autorisée.
92
COMMANDES:
Poste météo:
Le poste météo possède quatre commandes faciles à utiliser.
Commande de réglage
Commande ‘+’
Commande MIN/MAX
Commande de canal
93
Commande SET (Réglage):
•
Pour entrer le mode de réglage des fonctions suivantes: contraste du LCD,
fuseau horaire, réception de l’heure activée/annulée, affichage 12/24 heures,
réglage manuel de l’heure, année, mois, date, °C/°F, et réglages de la sensibilité
des prévisions météo.
•
Appuyer pour réenclencher les données de température et d’humidité maximum
ou minimum intérieures ou du canal extérieur sélectionné (réenclenche toutes les
données enregistrées au niveau actuel)
MIN/ MAX
•
Pour alterner entre les données de température extérieure maximum/ minimum
et de température et d’humidité intérieure maximum/ minimum.
94
Note: L’heure/date affichée correspond aux données de température MIN/MAX
Commande ‘+’
•
Pour alterner entre l’affichage de l’heure actuelle et de la “Temp ‘+’ Humidité
intérieures” actuelles
•
Pour effectuer/ajuster les différents réglages.
Commande CH (canal)
Pour alterner entre les émetteurs extérieurs 1, 2 et 3 (si plus d’un émetteur est
utilisé)
•
Pour sortir du mode de réglage manuel
•
95
ECRAN ET REGLAGES LCD :
Affiche l”Heure” ou
“Temp ‘+’ Humidité Int."
Icône de tendance
météo
Icône de prévision météo
(Bonhomme météo)
Signal de
réception
extérieure*
Température
extérieure °F ou °C
Témoin de
piles faibles
Humidité relative
extérieure %
96
Identification d’émetteur
(N° de canal)
* Lorsque le signal est réceptionné par la station météo, indicateur de
réception du signal extérieur reste affichée à l’écran (l’icône ne sera pas affichée si la
réception échoue). L’utilisateur peut ainsi s’assurer de la bonne réception du signal
(icône affichée) ou de l’échec de réception (icône absente). Un signal de réception qui
clignote indique une réception en cours des données extérieures.
Pour plus de clarté, l’écran LCD est divisé en 3 sections qui affichent l’heure et les
données intérieures, prévisions météo et données extérieures.
Section 1 - HEURE / TEMPERATURE ET HUMIDITE INTERIEURES
•
•
Dans le mode normal, affiche l’heure radio-commandée.
Affiche "Temp. int. ‘+’ Humidité int." quand on appuie sur "‘+’".
97
Section 2 - ICONE METEO (REPRESENTEE PAR LE BONHOMME METEO)
•
•
•
Affichage du temps qu’il devrait faire sous la forme de 15 symboles météo
(représentés par un Bonhomme) qui changent d’apparence en fonction de
l’évolution de la pression atmosphérique (changement de pression
atmosphérique antérieur) et de la température extérieure actuelle.
Affiche l’indicateur de tendance météo
Pour le format des icônes météo, se reporter à la section "PREVISION ET
TENDANCE METEO"
Section 3 - TEMPERATURE ET HUMIDITE EXTERIEURES
•
Afficher la température et l’humidité extérieures actuelles.
98
•
•
•
Appuyer sur MIN/ MAX pour afficher la température et l’humidité extérieures
MIN/MAX en mémoire, avec affichage simultané de l’icône MIN/ MAX.
Appuyer sur CH pour afficher les données du capteur extérieur (jusqu’à trois
émetteurs extérieurs). Le numéro du canal 1, 2 ou 3 s’affichera.
Un symbole de réception de signal s’affiche pour indiquer que le récepteur
reçoit la température extérieure.
Heure radio-pilotée (signal horaire WWVB)
La station de radio WWVB du NIST (Institut National des Normes et de la
Technologie—Division Heure et Fréquence) est situé à Ft. Collins, Colorado, et
transmet sans interruption un signal horaire exact à travers les Etats-Unis à 60 kHz. Le
signal peut être capté dans un rayon de 3200 km au moyen de l’antenne interne du
99
poste météo in telligent. Cependant, en raison de la nature de la ionosphère terrestre,
la réception est très limitée durant la journée. Le poste météo intelligent recherche le
signal la nuit, moment où la réception est meilleure.
La station de radio WWVB reçoit les données horaires de la pendule atomique NIST de
Boulder, Colorado. Une équipde de physiciens atomistes mesure continuellement
chaque seconde de chaque jour au dix millionième de seconde près par jour. Ces
physiciens ont créé une norme internationale selon laquelle une seconde équivaut à
9,192,631,770 vibrations d’un atome de Cesium-133 dans un vacuum.
Pour de plus amples informations sur le WWVB et la pendule atomique, visiter le site
du NIST : at http://www.boulder.nist.gov/timefreq/stations/wwvb.htm. Pour entendre
l’heure NIST, appeler le (303)499-7111. Ce numéro vous connectera à une horloge
100
parlante, annoncée chaque minute en “Temps coordonné universel”, également appelé
Greenwich Mean Time (GMT). Cette heure ignore les changements d’heure d’été.
Après le top de chaque minute, une tonalité se fait entendre toutes les secondes. Il est
possible que votre poste météo ne soit pas exact à la seconde près en raison des
variations du quartz. La pendule mettra quelques jours à ajuster le quartz pour afficher
l’heure avec une précision : 0,10 seconde près par jour.
REGLAGES MANUELS:
Les réglages manuels suivants peuvent être effectués dans le mode de réglage:
•
Réglage du contraste du LCD
•
Réglage du fuseau horaire
•
Réglage de l’heure d’été
101
Activation/annulation de la réception de l’heure
Réglage 12/24 heures
Réglage manuel de l’heure
Réglage du calendrier
Réglage °C/°F
Réglage de la sensibilité de l’icône de prévision météo
Appuyer sur SET pour avancer au mode de réglage.
•
•
•
•
•
•
REGLAGE DU CONTRASTE DU LCD
clignotant
102
Le contraste du LCD peut être réglé sur 8 niveaux différents au choix de l’utilisateur (le
réglage par défaut est LCD 4). Pour règler le niveau de contraste désiré:
1.
Quand l’affichage ci-dessus apparaît, appuyer sur ‘+’ pour sélectionner le niveau
de contraste désiré.
2.
Appuyer sur SET pour confirmer et entrer le “Réglage du fuseau horaire” ou
sortir du mode de réglage en appuyant sur CH.
REGLAGE DU FUSEAU HORAIRE:
clignotant
103
Le fuseau horaire est réglé par défaut à “EST -5hr” pour le Canada et les EU.
Cette fonction contient les 25 fuseaux horaires mondiaux pré-programmés de -12 à 0
(GMT) jusqu’à +12 tel que mesuré de Greenwich, Angleterre.
Pour règler un fuseau horaire différent:
1.
Le fuseau horaire par défaut commence à clignoter.
2.
Utiliser la touche+ pour régler le fuseau horaire de votre emplacement
Les fuseaux horaires Nord-Américains sont le suivants :
-4 hr (ALT : heure d’Altantique)
-5hr (EST : heure de l’EST)
-6hr (CST : heure Centrale)
104
-7hr (MST : heure des Montagnes)
-8hr (PST : heure du Pacifique)
-9hr (ALA : heure de l’Alaska)
-10hr (HAW : heure d’Hawaï).
3.
Confirmer avec la touche SET; puis entrer le Réglage DST (Heure d’été).
Note:
Il n’y a pas de réglage pré-programmé pour les habitants de Newfoundland parce que
la réception de l’heure WWVB ne peut être reçue. Vous devez régler l’heure
manuellement.
105
HEURE D’ETE ACTIVEE/ANNULEE
clignotant
1.
2.
3.
Le signe “DST ON” se met à clignoter sur le LCD.
Utiliser ‘+’ pour activer ou annuler la fonction d’heure d’été.
Confirmer avec SET et entrer le “réglage de la réception de l’heure” ou sortir
du mode de réglage en appuyant sur CH.
106
REGLAGE DE LA RECEPTION DE L’HEURE
(Icône de réception de
l’heure) clignotant
clignotant
Dans les zones dans lesquelles la réception de l’heure WWVB (Heure radio-pilotée)
n’est pas possible, on peut déasctiver la fonction de réception de l’heure. La pendule
107
fonctionne alors comme une pendule à quartz normale (réception de l’heure activée par
défaut).
4.
Le signe “ON” et l’icône de réception de l’heure se mettent à clignoter sur le LCD.
5.
Utiliser ‘+’ pour désactiver la fonction de réception de l’heure.
6.
Confirmer avec SET et entrer le “réglage de l’affichage 12/24-heures” ou sortir
du mode de réglage en appuyant sur CH.
Note:
Si la fonction de réception de l’heure est désactivée manuellement, la pendule ne
tente aucun essai de réception WWVB tant que cette fonction reste désactivée.
L’icône de réception de l’heure ne s’affiche pas sur le LCD.
REGLAGE DE L’AFFICHAGE 12/24 HEURES
108
clignotant
1.
Après avoir activé/annulé la réception de l’heure, appuyer sur SET. “12h” ou
“24h” clignote sur le LCD. (réglage par défaut 12 h)
2.
Appuyer sur + pour sélectionner le mode d’affichage “12h” ou “24h”.
3.
Appuyer encore une fois sur SET pour confirmer et entrer le “Réglage manuel
de l’heure” ou sortir du mode de réglage en appuyant sur CH.
Note: Quand le mode 24h est sélectionné, le calendrier s’affiche en format date-mois.
109
Avec l’affichage 12h, le calendrier s’affiche en format mois-date.
REGLAGE MANUEL DE L’HEURE
Si le poste météo ne réussit pas à capter le signal WWVB (Heure radio-pilotée)
(interférences, distance de transmission, etc), il est possible de régler l’heure
manuellement. La pendule fonctionne alors comme une pendule à quartz normale.
Heures
(clignotent)
Minutes
(clignitent)
Pour règler la pendule:
110
1.
2.
3.
4.
Les chiffres des heures se mettent à clignoter sur la section d’affichage de
l’heure.
Utiliser la commande ‘+’ pour règler les heures, puis appuyer sur SET pour règler
les minutes.
Les minutes se mettront à clignoter. Appuyer sur ‘+’ pour règler les minutes.
Confirmer en appuyant sur SET et entrer le “Réglage du calendrier” ou sortir
du mode de réglage en appuyant sur CH.
Note:
Bien que l’appareil ait été réglé manuellement, il continue à essayer de recevoir le
signal toutes les heures justes. Quand il reçoit le signal, l’heure captée supplante
l’heure réglée manuellement.
111
REGLAGE DU CALENDRIER
Année
"Date-Mois" (pour affichage 24h)
"Mois-Date." (pour affichage 12h)
112
La date par défaut du poste météo est 1. 1. de l’année 2006 après le montage initial.
Quand l’appareil reçoit les signaux radio-commandés, la date est actualisée
automatiquement. Cependant, en cas de non réception des signaux, il est possible de
règler la date manuellement. Pour ce faire ;
1.
Utiliser la commande ‘+’ pour règler l’année, de 2003 à 2029 (réglage par défaut:
2006).
2.
Appuyer sur SET pour entrer le mode de réglage du mois.
3.
Les chiffres du mois se mettent à clignoter. Appuyer sur ‘+’ pour règler le mois,
puis sur SET pour passer au réglage du quantième.
4.
Les chiffres des quantièmes se mettent à clignoter. Appuyer sur ‘+’ pour règler la
date.
113
5.
Confirmer avec SET et entrer le “°REGLAGE DE L’UNITE DE TEMPERATURE
EN C/°F” ou sortir du mode de réglage en appuyant sur CH.
REGLAGE DE L’UNITE DE TEMPERATURE EN °C/°F
clignotant
Le relevé de la température par défaut est réglé en °F (degrés Fahrenheit). Pour
sélectionner les °C (degrés Celsius):
114
1.
2.
“°C/ °F” clignotera. Utiliser la commande ‘+’ pour alterner entre “°C” et “°F”.
Après avoir sélectionné l’unité de température désirée, appuyer sur SET et entrer
le “Réglage de la sensibilité de l’icône de prévision météo” ou sortir du mode
de réglage en appuyant sur CH.
REGLAGE DE LA SENSIBILITE DE L’ICONE DE PREVISION METEO
Dans les lieux soumis à des changements de temps brusques, il est possible de règler
le seuil à un niveau différent pour un affichage plus rapide des changements de
conditions météo.
115
Niveau de
sensibilité
(clignotant)
1.
Utiliser la commande ‘+’ pour règler le niveau de la sensibilité météo. Trois
niveaux sont possibles : 2, 3 et 4. La valeur correspond au changement de
pression atmosphérique en hPa avant que l'icône de prévision météo change
116
2.
d'apparence. Le niveau 2 est le plus sensible, le niveau 4 le moins sensible (le
niveau par défaut est "3").
Confirmer avec SET et sortir du mode de Réglages manuels.
PREVISIONS ET TENDANCES METEO:
Les icônes de prévision météo (Bonhomme météo):
L’un des 15 différents icônes météo (représentés par le bonhomme météo vêtu de
différentes façons) s’affiche au centre du LCD, pour indiquer les prévisions météo en
fonction du niveau de la pression atmosphérique (Ensoleillé, Ensoleillé ‘+’ Nuageux,
Nuageux ‘+’ Pluvieux) et la température extérieure actuelle (la température est détectée
par le Canal 1):
117
≥ 78.8°°F
(26°°C)
50 à 66°°F
66.2 à 78.6°°F
(19 à 25.9°°C) (10 à 18.9°°C)
Ensoleillé
118
32 à 49.8°°F
(0 à 9.9°°C)
< 32°°F (0°°C)
≥ 78.8°°F
(26°°C)
66.2 à 78.6°°F
50 à 66°°F
(19 à 25.9°°C) (10 à 18.9°°C)
Ensoleillé +
Nuageux
119
32 à 49.8°°F
(0 à 9.9°°C)
< 32°°F (0°°C)
≥ 78.8°°F
(26°°C)
66.2 à 78.6°°F
(19 à 25.9°°C)
50 à 66°°F
(10 à 18.9°°C)
Nuageux +
Pluvieux
120
32 à 49.8°°F
(0 à 9.9°°C)
< 32°°F (<0°°C)
A chaque changement soudain ou significatif de la pression atmosphérique, les icônes
météo s’actualisent afin de représenter ce changement. Si les icônes ne changent pas,
ceci signifie que la pression atmosphérique n’a pas changé ou que le changement a
été trop lent pour que la Station Météo à Projecteur puisse l’enregistrer . Cependant, si
l’icône affichée est un soleil ou un nuage de pluie, les icônes ne changeront pas si le
temps s’améliore (avec l’icône de soleil) ou se dégrade (avec l’icône de pluie), car elles
sont déjà des extrêmes.
Les icônes affichés annoncent le temps en termes d’amélioration ou de dégradation,
mais pas nécessairement en termes de soleil ou de pluie. Par exemple, si le temps
actuel est nuageux et que l’icône de pluie est affiché, ceci ne signifie pas que l’appareil
est défectueux parce qu’il ne pleut pas. Ceci indique simplement que la pression
121
atmosphérique a baissé et que le temps devrait se dégrader, sans qu’il pleuve
nécessairement.
Note:
Après le montage, ignorer les relevés des prévisions météo pendant les 12-24 heures
qui suivent. Ceci donnera au poste météo le temps de recueillir les données de
pression atmosphérique à une altitude constante et de produire ainsi des prévisions
plus exactes. Comme pour toutes les prévisions météo, il est impossible de garantir
une précision absolue. On estime que les prévisions du poste météo sont exactes à
75% environ, en raison des différentes zones pour lesquelles le poste météo a été
conçu. Dans les zones dans lesquelles les changements de temps sont brusques (par
exemple de soleil à pluie), le poste météo sera plus précis que dans les régions dans
122
lesquelles le temps ne change pratiquement jamais (par exemple, soleil quasi
constant).
Si le poste météo à projection est déplacé dans un lieu considérablement plus élevé ou
plus bas que le point initial (par exemple, du rez-de-chaussée aux étages supérieurs
d’une maison), retirer les piles et les remettre en place après 30 secondes environ.
Ceci permettra au poste météo de ne pas confondre le nouvel emplacement avec un
changement de pression atmosphérique, alors qu’il n’est dû qu’à un léger changement
d’altitude. Ignorer les prévisions météo pendant les 12-24heures qui suivent pour
donner au poste météo le temps de fonctionner à une altitude constante.
123
INDICATEURS DE TENDANCE METEO
Les indicateurs de tendance météo (les flèches tournées vers le haut ou le bas, près du
Bonhomme météo) accompagnent les icônes. Quand l’indicateur est tourné vers le
haut, il indique que la pression atmosphérique augmente et que le temps devrait
s’améliorer, quand il est tourné vers le bas, la pression atmosphérique est en baisse et
le temps devrait se dégrader.
Ceci permet de voir comment le temps a changé et comment il devrait évoluer. Par
exemple, un indicateur est tourné vers le bas et accompagné d’un icône de soleil et
nuage, indique que le dernier changement de temps notable s’est produit quand le
temps était ensoleillé (icône de soleil seulement). En conséquence, le prochain
changement de temps sera être indiqué par un nuage de pluie puisque l’indicateur est
124
tourné vers le bas.
Note :
Une fois que l’indicateur de tendance météo a enregistré un changement de pression
atmosphérique, il reste affiché en permanence sur le LCD.
AFFICHAGE DES RELEVES DE TEMPERATURE ET D’HUMIDITE
INTERIEURES:
La température et l’humidité intérieures sont relevées etr affichées sur la première
section du LCD quand on appuie sur la commande ‘+’.
125
Humidité relative
intérieure en %
Température
intérieure en
°F
126
AFFICHAGE DES RELEVES DE TEMPERATURE ET D’HUMIDITE
EXTERIEURES:
N° d’identification de
l’émetteur quand plus d’un
émetteur est utilisé
Humidité relative
exterieures en %
Température
exterieures en °F
127
La dernière section du LCD affiche la température extérieure et un numéro de canal
dessus la température indique si plus d’un émetteur est utilisé.
AFFICHAGE DES DONNES INTERIEURES MAXIMUM ET MINIMUM
ENREGISTREES:
1.
Dans le mode d’affichage normal, appuyer cinq fois sur la commande MIN/ MAX
La température et l’humidité intérieures maximum s’affichent sur la section du
bas du LCD. L’heure d’enregistrement de cette température s’affiche également.
128
Heure
d’enregistrement
de la température
maximum.
Humidité max.
Température
max.
Maximum icon
129
2.
3.
4.
5.
Appuyer encore une fois sur MIN/ MAX pour afficher la date d’enregistrement de
ce relevé de température.
Puis appuyer encore une fois sur MIN/MAX, la température et l’humidité
intérieures minimum s’afficheront dans la section du bas du LCD. L’heure
d’enregistrement de cette température s’affichera aussi.
Appuyer encore une fois sur MIN/MAX pour afficher la date d’enregistrement de
cette température.
Appuyer encore une fois sur MIN/ MAX pour retourner à l’affichage normal.
130
REENCLENCHEMENT DES DONNES INTERIEURES MAXIMUM ET MINIMUM
ENREGISTREES :
1.
2.
Dans le mode d’affichage normal, appuyer sur MIN/ MAX pour avancer à
l’affichage des données intérieures MIN/ MAX.
Appuyer une fois sur SET pour réenclencher les données intérieures minimum
et maximum affichées à l’heure, la date, la température et l’humidité actuelles.
Note:
Les données minimum et maximum doivent être réenclenchées séparément.
AFFICHAGE DES DONNES EXTERIEURES MAXIMUM ET MINIMUM
ENREGISTREES
1.
Dans le mode d’affichage normal, appuyer sur CH pour sélectionner le canal
131
2.
3.
4.
désiré. Le numéro d’identification du canal s’affichera au-dessus du relevé de
tmepérature extérieure.
Appuyer une fois sur MIN/MAX. La température et l’humidité max. du canal
sélectionné s’affichera. L’heure d’enregistrement de cette température
s’affichera aussi.
Appuyer encore une fois sur MIN/MAX. La date d’enregistrement de ce relevé
s’affichera.
Appuyer encore une fois sur MIN/MAX, la température et l’humidité min. du
canal sélectionné s’affichera avec la heure d’enregistrement de ce relevé.
132
Heure
d’enregistrement
de la
température min.
Humdidté min.
Température
min.
Icône min.
133
6.
7.
Appuyer encore une fois sur MIN/MAX pour afficher la date d’enregistrement de
cette température.
Appuyer encore une fois sur MIN/ MAX pour passer à l’affichage des données
intérieures Max/Min.
REENCLENCHEMENT DES DONNES EXTERIEURES MAXIMUM ET
MINIMUM ENREGISTREES
Note:
•
•
Les données extérieures Max/Min des différents canaux doivent être
réenclenchées séparément.
Les données extérieures Max/Min doivent être réenclenchées séparément.
134
1.
Dans le mode d’affichage normal, appuyer sur CH pour sélectionner le
canal désiré. Le numéro d’identification du canal (N° canal) s’affichera audessus du relevé de température extérieure.
Note: Le numéro de l’émetteur ne s’affiche que lorsque plus d’un émetteur est
utilisé.
2.
3.
4.
5.
Appuyer une fois sur MIN/ MAX L’icône "max" s’affichera.
Appuyer sur SET pour réenclencher la température et l’humidité extérieures
maximum à leur valeur actuelle.
Appuyer deux fois sur MIN/ MAX pour afficher les données minimum. L’icône
"min" s’affichera.
Appuyer sur SET pour réenclencher la température et l’humidité extérieures
135
6.
minimum à leur valeur actuelle.
Appuyer six fois sur MIN/MAX pour retourner à l’affichage normal.
VERIFICATION DE LA RÉCEPTION 915MHz
Le poste météo devrait recevoir la température dans les 5 minutes qui suivent le
montage. En cas de non réception des données de température et d’humidité dans les
5 minutes qui suivent le montage (l’affichage indique “- - -”), vérifier les points suivants:
1.
Le poste météo ou l’émetteur devrait être situé à 1,5-2 mètres au moins de
toutes sources d’interférences telles que les moniteurs d’ordinateurs ou
téléviseurs.
2.
Eviter de positionner le capteur sur ou à proximité immédiate de cadres de
fenêtres métalliques.
136
3.
4.
L’utilisation d’autres appareils électriques tels que des casques ou enceintes
fonctionnant sur la même fréquence de signal (915MHz) peut empêcher une
bonne transmission et réception du signal.
Des voisins utilisant des appareils électriques sur la fréquence de signal
915MHz peuvent aussi brouiller la transmission des données.
Note :
Quand la réception du signal 915MHz est correcte, ne pas rouvrir le couvercle des piles
de l’émetteur ou du poste météo à projection car les piles risquent de se dégager de
leurs contacts et de forcer un faux réenclenchement. Dans un tel cas, réenclencher
tous les appareils (voir « Montage » ci-dessus) afin d’éviter les problèmes de
transmission.
137
Le rayon de transmission du capteur au poste météo à projection est d’environ 100m,
en espace dégagé. Cependant, ceci dépend de l’environnement et des niveaux
d’interférence. Si la réception reste impossible alors que tous ces facteurs ont été
respectés, réenclencher tous les appareils (voir « Montage » ci-dessus).
MISE EN PLACE
MISE EN PLACE DU POSTE METEO:
Le poste météo est conçu pour s’accrocher à un mur ou se poser sur une table.
Fixé au mur
Choisir un endroit abrité. Eviter d’exposer l’appareil à la pluie et aux rayons du soleil.
Avant de fixer l’appareil en place, s’assurer de la bonne transmission des données de
température et d’humidité à partir de l’endroit sélectionné.
138
1.
2.
Fixer une vis (non fournie) sur le mur désiré en laissant la
tête dépasser de 5mm environ.
Retirer le support du poste météo en le tirant du socle et
accrocher le poste à la vis. S’assurer qu’il tient bien en
place avant de le lâcher.
139
Posé
Grâce à son support amovible, le poste météo peut se poser sur
n’importe quelle surface plate.
140
MISE EN PLACE DE L’EMETTEUR THERMO-HYGRO:
L’émetteur est fourni avec un support qui peut se fixer au mur à
l’aide des deux vis fournies. On peut aussi le poser sur une
surface plate et fixant le support à la base de l’émetteur.
141
Fixé au mur:
1. Fixer le support au mur désiré à l’aide des vis et chevilles
fournies.
2. Encastrer le capteur de température/humidité dans le socle.
142
Note:
Avant de fixer l’émetteur au mur de façon définitive, placer tous les appareils aux
endroits désirés et s’assurer de la bonne réception de la température extérieure. En
cas de non réception du signal, changer les émetteurs de place ou les déplacer
légèrement, ce qui peut aider à la réception du signal.
ENTRETIEN:
Eviter les températures excessives, vibrations et chocs qui risquent
d’endommager l’appareil et de produire prévisions et relevés inexacts.
•
Nettoyer l’affichage et les boîtiers avec un chiffon doux et humide uniquement.
Ne pas utiliser de dissolvants ou de produits abrasifs qui risquent de rayer le
LCD et les boîtiers.
•
143
•
•
•
•
Ne pas plonger l’appareil dans l’eau.
Retirer sans délai toutes les piles faibles afin d’éviter fuites et dégâts. Ne les
remplacer que par des piles neuves du type recommandé.
Ne pas tenter de réparer l’appareil. Si nécessaire, retourner l’appareil au lieu
d’achat pour le faire réparer par un technicien qualifié. Ouvrir et réparer soimême l’appareil risque d’annuler la garantie.
Ne pas soumettre les appareils à des changements de température soudains et
extrêmes. Ceci entraînerait un changement rapide des prévisions et des relevés,
ce qui en diminuerait la précision.
SPECIFICATIONS:
Rayon de relevé de température:
144
Intérieure
:
14.1°F à ‘+’139.8°F à 0.2°F près
(-9.9ºC à ‘+’59.9ºC à 0.1ºC près, “OF.L” affiché en-dehors de ce rayon)
Extérieur
:
-39.8°F à ‘+’139.8°F à 0.2°F près
(-39.9ºC à ‘+’59.9ºC à 0.1ºC près, "OF.L” affiché en-dehors de ce
rayon)
Rayon de relevé de l’humidité relative:
Intérieure
:
1% à 99% à 1% près (affiche “- -” au-dessous de 1 %; affiche "99" % au-dessus de
99 %)
Extérieure
:
1% à 99% (résolution de 1%) (affiche “1” au-dessous de 1 %; affiche "99" % au-
145
dessus de 99 %)
Relevé de la température intérieure : toutes les 15 secondes
Relevé de la température extérieure : toutes les 20 secondes
Réception des données extérieures : toutes les 16 secondes
Alimentation:
Poste météo
:
2 x AAA, IEC, LR3, 1.5V
Emetteur thermo-hygro
:
1 x CR2032, 3.0V
Cycle de vie des piles (piles alcalines recommandées)
Poste météo
:
Approximativement 24 mois
Emetteur thermo-hygro
:
Approximativement 12 mois
146
Dimensions (L x l x H)
Poste météo
Emetteur thermo-hygro
:
:
2.29" x 0.69" x 5.19"
1.44" x 0.53" x 3.46"
GARANTIE
Pour tout travail de garantie, support technique ou information, contacter:
Springfield / Lacrosse Canada.
1-800-661-6721
5151 Thimens Rd.
Montreal, Quebec
H4R 2C8
La Crosse Technology, Ltd
2809 Losey Blvd. S.
La Crosse, WI 54601
Phone: 608.782.1610
Fax: 608.796.1020
147
courriel:
[email protected]
(travaux sous garantie)
[email protected]
(information sur d’autres produits)
toile:
www.lacrossetechnology.com
Question? Instructions? Visiter:
www.lacrossetechnology.com/9620itc
Tous droits réservés. Ce livret ne peut pas être reproduit sous aucune forme, y compris
148
extraits, ni dupliqués ou traités par procédé électronique, mécanique ou chimique sans
l’autorisation écrite de l’éditeur.
Ce livret peut contenir des erreurs ou fautes d’impression. Les informations qu’il
contient sont vérifiées régulièrement et corrigées nécessairement dans l’édition
suivante. Nous déclinons toute responsabilité pour tout défaut technique ou erreur
d’imprimerie ou leurs conséquences.
Toutes les marques de fabrique et patentes sont reconnues.
149
FCC ID: OMO-TX27U (transmitter)
FCC DISCLAIMER
RF Exposure mobil:
The internal / external antennas used for this mobile transmitter must provide a
separation distance of at least 20 cm (8 inches) from all persons and must not be colocated or operating in conjunction with any other antenna or transmitter."
Statement according to FCC part 15.19:
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference, and (2) this
device must accept any interference received, including interference that may cause
150
undesired operation.
Statement according to FCC part 15.21:
Modifications not expressly approved by this company could void the user's authority to
operate the equipment.
Statement according to FCC part 15.105:
NOTE: This equipment has been tested and found to comply with the limits for a Class
B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to
provide reasonable protection against harmful interference in a residential installation.
This equipment generates, uses and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause harmful interference
151
to radio communications.
However, there is no guarantee that interference will not occur in a particular
installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment off and on, the user is
encouraged to try to correct the interference by one or more of the following measures:
•
Reorient or relocate the receiving antenna.
•
Increase the separation between the equipment and receiver.
•
Connect the equipment into an outlet on a circuit different from that to which the
receiver is connected.
•
Consult the dealer or an experienced radio/TV technician for help.
EJIN9620L211
152
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
