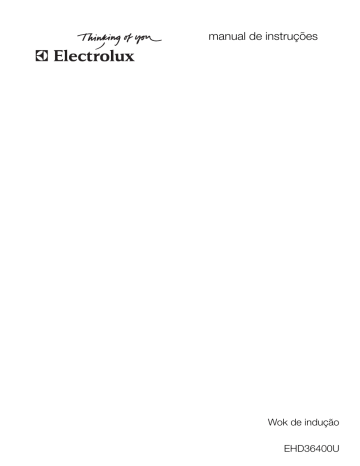

manual de instruções
Wok de indução
EHD36400U
We were thinking of you
when we made this product
electrolux 3
Bem-vindo ao mundo Electrolux
Obrigado por ter escolhido adquirir um
produto de primeira classe da Electrolux, que esperamos lhe traga muito prazer no futuro. A ambição da Electrolux é
oferecer uma vasta variedade de produtos de qualidade que tornem a sua vida
ainda mais confortável. Pode encontrar
alguns exemplos na capa deste manual.
Tire alguns minutos para estudar este
manual para que possa começar a tirar
partido dos benefícios do seu novo aparelho. Nós prometemos que lhe irá proporcionar uma experiência superior e
confortante como utilizador. Boa sorte!
4 electrolux índice
Índice
Indicações de segurança
Descrição do aparelho
Utilização do aparelho
Conselhos para cozinhar com a
frigideira wok
Limpeza e manutenção
O que fazer, se …
Eliminação
Instruções de montagem
Montagem
Montagem de várias placas frontais
Garantia/Assistência Técnica
Assistência técnica
5
7
10
16
19
21
23
24
25
29
35
38
Nesta brochura informativa para o cliente são utilizados os seguintes símbolos:
1
3
2
z
Atenção! Ler atentamente! Instruções importantes sobre segurança pessoal
e informações para evitar danos no aparelho
Instruções gerais e conselhos
Instruções sobre protecção ambiental
Tensão eléctrica perigosa
indicações de segurança electrolux 5
Indicações de segurança
Respeite estas indicações, dado que
em caso de danos os mesmos não serão abrangidos pela garantia.
Utilização de acordo com as normas
• Pessoas (incluindo crianças) que,
devido às suas capacidades físicas,
sensoriais ou mentais ou à sua inexperiência ou desconhecimento, não
se encontrem em posição de utilizar
o aparelho em segurança, não o devem fazer sem a vigilância ou a orientação de uma pessoa
responsável.
• Não deixar o aparelho a funcionar
sem vigilância.
• Este aparelho apenas poderá ser utilizado para cozinhar e assar refeições domésticas.
• O aparelho não poderá ser utilizado
como superfície de trabalho ou plataforma.
• Não são permitidas transformações
ou alterações do aparelho.
• Não colocar ou guardar combustíveis, materiais facilmente inflamáveis
ou objectos que derretam (p.ex. filme, plástico, alumínio) em cima do
aparelho ou nas suas proximidades.
Segurança para crianças
• Mantenha as crianças pequenas
afastadas do aparelho.
• As crianças mais crescidas poderão
utilizar o aparelho de acordo com as
instruções e sob vigilância.
• Recomendamos a activação da segurança para crianças para evitar
que o aparelho seja ligado inadvertidamente por crianças e animais domésticos.
Segurança geral
• A montagem e a ligação do aparelho
apenas deverão ser efectuadas por
técnicos autorizados.
• Os aparelhos de encastrar apenas
poderão ser colocados em funcionamento, depois de montados em armários de encastrar e bancadas
conforme as normas.
• Em caso de avarias no aparelho ou
danos no vidro cerâmico (rupturas,
falhas ou fendas), o aparelho deverá
ser desligado e desconectado da
corrente eléctrica, de modo a evitar
um possível choque eléctrico.
• As reparações no aparelho apenas
poderão ser efectuadas por técnicos
especializados e autorizados.
6 electrolux indicações de segurança
Segurança durante a utilização
• Gorduras e óleos sobreaquecidos
inflamam-se rapidamente. Atenção!
Perigo de incêndio!
• Perigo de queimaduras! A gordura
ou óleo colocada(o) na frigideira já
aquecida ferve muito rapidamente e
pode salpicar.
• Existe perigo de queimaduras se o
aparelho for utilizado sem precaução.
• Retire os autocolantes e películas do
vidro cerâmico.
• Os cabos dos aparelhos eléctricos
não poderão entrar em contacto
com as superfícies quentes dos
mesmos ou com tachos e afins
quentes.
• Desligar o foco de cozedura após
cada utilização.
• Pessoas com pacemakers implantados no coração deverão manter
uma distância mínima de 30 cm entre o corpo e os focos de indução.
• Perigo de queimaduras! Não colocar
objectos metálicos como, por exemplo, facas, garfos, colheres e tampas
de panelas sobre a superficie da placa, pois estes poderão aquecer.
• Perigo de incêndio! Não colocar papéis, cartões, panos, etc., entre a
placa vitrocerâmica e a frigideira
wok.
Segurança durante a limpeza
• Para efectuar a limpeza o aparelho
deverá estar desligado e frio.
• A limpeza do aparelho com aparelhos a vapor ou de alta pressão não
é permitida por motivos de segurança.
Evitar danos no aparelho
• O vidro cerâmico poderá ser danificado por objectos que lhe caírem
em cima.
• Embates com tachos e afins podem
danificar o rebordo do vidro cerâmico.
• Objectos que derretem e fervuras
que derramem deverão ser imediatamente retiradas dado que queimam em cima do vidro cerâmico.
• Não utilizar o foco de cozedura com
recipientes vazios ou sem quaisquer
recipientes.
• A abertura de ventilação de 5mm
entre a placa e o móvel, não deverá
ser tapada.
descrição do aparelho electrolux 7
Descrição do aparelho
Instalação da placa de fogão
m
m
00
3
Zona de aquecimento de
2300 W
com função de potência de
3200 W
Calha frontal
Painel de comandos
Equipamento do painel de comados
Sinalização de
controlo Bloqueio de
segurança para
crianças
Indicação de
temporizador
Indicação de grau de
cozedura
Grau de cozedura 6 /
função de potência
Bloqueio de
segurança para
crianças
Temporizador
Selecção do
tempo para o
temporizador
Indicação de
grau de cozedura
Lâmpada de
controlo Ligar/
Desligar
Ligar/desligar
Selecção do grau de
cozedura
8 electrolux descrição do aparelho
Sensores Touch Control
O aparelho é comandado através de
sensores Touch Control. As funções são
comandadas através do toque dos sensores.
Os sensores são tocados de cima, sem
tapar os outros sensores.
Sensor
Função
Ligar/desligar
Ligar e desligar os focos
Aumentar os ajustes
Aumentar grau de cozedura
Diminuir os ajustes
Diminuir grau de cozedura
Temporizador
Selecção do temporizador
Aumentar os ajustes
Aumentar tempo de temporizador
Diminuir os ajustes
Diminuir tempo de temporizador
Bloqueio de segurança para Bloquear o painel de comandos por
crianças
causa das crianças
Piloto
Ligar e desligar a função piloto
Grau de cozedura 6
Ajustar directamente o grau de cozedura 6
descrição do aparelho electrolux 9
Indicar
Indicação
¾
Descrição
O foco está desligado
u
Nível para manter quente
Nível para manter quente/a função
STOP+GO está ajustada
¿-Ç
e
f
Graus de cozedura
O Grau de cozedura está ajustado
Erro
Surgiu uma função de erro
Reconhecimento do tacho
A loiça para cozinhar não é adequado
ou demasiado pequena, ou não foi colocada nenhuma loiça para cozinhar em
cima.
h
l
p
_
Calor residual
O foco ainda está quente
Segurança para crianças
segurança para crianças estão ligados.
Piloto
A função piloto está activada
Desligamento automático
O desligamento está activado
Indicador de calor residual
Aviso! Perigo de queimaduras devido a calor residual. Após serem
desligados, os focos necessitam de
algum tempo até arrefecerem. Respeitar a indicação de calor h residual.
O calor residual poderá ser utilizado
para derreter ou manter comida
quente.
Acessórios
Frigideira wok (incluída na encomenda)
• 390 mm, 6 litros
• Com cabo e pega
• WOK P 6.0 aço inoxidável
10 electrolux utilização do aparelho
Utilização do aparelho
Utilizar apenas frigideiras wok autorizadas neste aparelho.
Ligar e desligar o aparelho
Painel de comandos
Indicação
Sinalização de
controlo
Ligar
tocar durante
2 segundos
¾/h
acende
Desligar
tocar durante
2 segundos
h / nenhuma apaga
Depois de ter sido ligado, deverá
ser ajustado um grau de cozedura
ou uma função no espaço de tempo
de 10 segundos, caso contrário o
aparelho desliga-se automaticamente.
Ajustar o grau de cozedura
Painel de comandos
Indicação
Aumentar
Tocar
Diminuir
Tocar
Desligar
Tocar simultaneamente
u até Ç
Ç até ¾
¾
e
utilização do aparelho electrolux 11
Ligar e desligar a função piloto
A função piloto
disponibiliza aos focos de indução capacidades adicionais,
p. ex. levar rapidamente à fervura uma
grande quantidade de água.
A função piloto é activada durante
10 minutos. De seguida o foco de indução regressa automaticamente para o
grau de cozedura 9.
Painel de
comandos
Indicação, lado
esquerdo
Indicação, lado
direito
Ligar
tocar
p
p
Desligar
tocar
apaga
9
12 electrolux utilização do aparelho
Utilizar a segurança para crianças
A segurança para crianças impede a utilização indevida do aparelho.
Ligar a segurança para crianças
Passo
1.
2.
Painel de comandos
Ligar o aparelho (não regular o grau
de cozedura)
tocar durante 4 segundos
Indicação/Sinal
¾
l
O aparelho desliga-se. A segurança para crianças está activada.
Desligar a segurança para crianças
Passo
Painel de comandos
1.
Ligar o aparelho
2.
tocar durante 4 segundos
Indicação/Sinal
l
0 acende
O aparelho desliga-se. A segurança para crianças está desactivada.
Desactivar a segurança para
crianças
A segurança para crianças pode ser
desligada para efectuar uma cozedura,
permanecendo activa após conclusão
da mesma.
Passo
1.
2.
Painel de comandos
Ligar o aparelho
Premir simultaneamente
e
Indicação/sinal
l
¾ / Sinal acústico
Poderá ser utilizado normalmente até o aparelho ser novamente desligado.
utilização do aparelho electrolux 13
Utilizar o temporizador
Existem duas funções disponíveis:
Função
Condição
Resultado após
terminado o tempo
Dispositivo para
desligar
automaticamente
com um foco de
aquecimento regulado
sinal acústico
0 acende
o foco de aquecimento
desliga-se
Cronómetro
com focos de aquecimento
não utilizados
sinal acústico
0 acende
Se, para além de um cronómetro regulado, for ajustado um grau de cozedura, o cronómetro passa para o
modo de desactivação automática.
O foco é desligado no fim do tempo
ajustado.
14 electrolux utilização do aparelho
Ajustar o tempo
Passo
Painel de comandos
Indicação
1.
tocar
A sinalização de controlo pisca
2.
tocar
ou
0 até 99 minutos
A sinalização de controlo acende.
O tempo está ajustado.
O tempo é contado para trás.
Desligar a função do temporizador
Passo
Painel de comandos
Indicação
1.
tocar
A sinalização de controlo pisca
2.
tocar
O tempo restante é contado para trás, até 0.
A sinalização de controlo apaga-se.
A função do temporizador está desligada.
Alterar o tempo
Passo
Painel de comandos
Indicação
1.
tocar
A sinalização de controlo pisca
2.
tocar
ou
01 até 99 minutos
A sinalização de controlo acende.
O tempo está ajustado.
O tempo é contado para trás.
Desligar o sinal acústico
Passo
Painel de comandos
Sinal acústico
1.
premir
Confirmação acústica
O sinal acústico emudece.
utilização do aparelho electrolux 15
Desligar automático
Placa
• Se, após a ligação da placa, não for
regulado um grau de cozedura no
espaço de aprox. 10 segundos, a
placa desliga-se automaticamente.
• Se o foco de cozedura for desligado,
a placa desliga-se automaticamente
após aprox. 10 segundos.
Focos de indução
• Em caso de sobreaquecimento (por
exemplo, devido a uma panela vazia
que se encontra a ser aquecida) o
foco de aquecimento desliga-se automaticamente e é apresentado o
símbolo _. Antes de voltar a ser utilizado, o foco de aquecimento deverá ser regulado para a posição 0
devendo aguardar-se que o mesmo
arrefeça.
• Caso não sejam utilizados recipientes adequados, o símbolo f acender-se-á no visor e, 2 minutos mais
tarde a sinalização do foco de aquecimento desliga-se.
• Se o foco de aquecimento não for
desligado após um determinado
tempo ou o grau de cozedura alterado, o foco desliga-se automaticamente e é apresentado o símbolo _
Antes de voltar a ser utilizado, o foco
de cozedura deve ser regulado para
a posição 0.
Grau de cozedura
Desligar após
v, 1 - 2
6 horas
3 - 4
5 horas
5
4 horas
6 - 9
1,5 horas
16 electrolux conselhos para cozinhar com a frigideira wok
Conselhos para cozinhar
com a frigideira wok
O wok de indução é adequado para a
preparação de pratos “á la minute”, nomeadamente especialidades chinesas.
Os alimentos devem ser sempre voltados durante o curto tempo de cozedura. Através do sistema de aquecimento
por indução, é possível cozinhar muito
rapidamente e em lume alto na frigideira
wok. Deste modo, a carne e o peixe
permanecem suculentos e os vegetais
mantêm a cor, o sabor e as vitaminas.
Cuidado! Perigo de queimaduras
devido a gorduras e óleos sobreaquecidos.
O wok de indução tem – especialmente a partir do grau de cozedura
7 – uma grande potência num tempo de reacção bastante rápido. A
gordura e o óleo aquecem muito rapidamente e quando começam a fumegar significa que estão
excessivamente quentes.
As cozeduras com gordura ou óleo
não podem ser deixadas sem vigilância.
Através do teste da colher de pau é
possível verificar a temperatura de
fritura. Manter o cabo de uma colher de pau dentro da gordura quente:
– Se se formarem pequenas bolhas, a
temperatura de fritura foi atingida.
– Se, pelo contrário, não se formarem
quaisquer bolhas, a temperatura de
fritura ainda não foi atingida.
Nota sobre Acrilamida
De acordo com as mais recentes
descobertas científicas, ao alourar
demasiado os alimentos, principalmente os produtos com muito amido, pode causar danos à saúde
devido ao acrilamida. Assim sendo,
aconselhamos sempre que possível
cozinhar a temperaturas baixas e
não tostar demasiado os alimentos.
Manuseamento da wok
• Colocar a frigideira wok com cuidado sobre a zona de aquecimento.
Em caso de manuseamento descuidado da wok, a pega pode bater na
superfície de vitrocerâmica e danificar a mesma.
• Não agitar a frigideira wok enquanto
esta se encontra sobre a zona de
aquecimento. A superfície vitrocerâmica pode ficar riscada ou ser danificada pelo cabo.
conselhos para cozinhar com a frigideira wok electrolux 17
Loiça para Wok de indução
Teste de aptidão
A loiça está adequada para indução se
...
• ... for aquecida água num foco de indução com grau de aquecimento 9
dentro de um curto período.
• ... um electroíman ficar agarrado no
fundo da loiça.
A loiça pode gerar ruídos durante o
funcionamento em focos de indução. Estes ruídos não são uma avaria do aparelho e o seu
funcionamento não seráde modo algum, prejudicado.
O seguro funcionamento do aparelho segundo a norma EN60335 só
pode ser garantido com o Wok fornecido. Não se pode utilizar loiça
com o fundo plano.
18 electrolux conselhos para cozinhar com a frigideira wok
Modos de preparação dos alimentos no wok
Cozinhar com movimento
• O óleo é distribuído pelo wok com
movimentos giratórios.
• Os ingredientes cortados aos pedacinhos, incluindo molhos e especiarias, são salteados rapidamente,
mexendo constantemente, em lume
alto.
• Os ingredientes ficam prontos num
instante.
• Começar com os ingredientes com
o tempo de cozedura mais longo.
• Modo de preparação bastante saudável.
• Os legumes mantêm o seu sabor e
cor e permanecem rijos.
• Os pedaços de carne permanecem
tenros.
Fritar
• Descida de temperatura muito fraca.
• Pouca quantidade de óleo utilizado.
• Os alimentos para fritar absorvem
pouca gordura devido à temperatura
constante.
• Carne, peixe, batatas, legumes, etc.,
obtêm uma cor e crosta uniformes,
mantendo assim o sabor característico.
• Utilizar apenas gorduras específicas
para fritar.
Escalfar / Bater
• Processo de cozedura delicado.
• O wok de indução adapta-se na perfeição.
• A forma arredondada do wok é muito apropriada para bater natas, sabayon, molhos de manteiga, massa
de biscoitos ou de parfait sem banho-maria entre 65 °C e 80 °C.
Ferver / Apurar
• Cozer: cozer no ponto de ebulição
(efervescente), por ex.: esparguete.
• Ferver: cozer mesmo antes do ponto
de ebulição (sem ferver), por ex.: bolas de batata (Klöße).
Estufar
• cozer no próprio molho, event. adicionando um pouco de gordura e outro líquido.
• Cozer alimentos ricos em água, como: legumes, peixe e fruta com a
tampa fechada em lume baixo, de
forma a obter os aromas pretendidos.
Cozer a vapor
• Modo de preparação muito delicado
• Os nutrientes e a cor dos alimentos
são bem conservados.
limpeza e manutenção electrolux 19
Limpeza e manutenção
Atenção! Perigo de queimaduras
devido ao calor residual.
Atenção! Detergentes fortes e abrasivos danificam o aparelho. Limpe
com água e detergente para a loiça.
Atenção! Os resíduos de detergentes danificam o aparelho. Retire os
resíduos com água e detergente
para a loiça.
Limpe o aparelho após cada utilização.
1. Limpe o aparelho com um pano húmido e um pouco de detergente
para a loiça.
2. Seque o aparelho com um pano limpo.
20 electrolux limpeza e manutenção
Remova as sujidades
1. Coloque as espátulas de limpeza na
diagonal sobre a superfície de vidro
cerâmico.
2. Remova as sujidades com a lâmina
deslizante.
3. Limpe o aparelho com um pano húmido e um pouco de detergente
para a loiça.
4. Seque o aparelho com um pano limpo.
retirar
Tipo de sujidade
imediacom o aparelho frio
tamente
Açúcar, comida com açúcar
sim
---
Plásticos, folhas de alumínio
sim
---
Margens de calcário e água
---
sim
Salpicos de gordura
---
sim
descoloração metálica
---
*Espátula para limpeza, detergente para vidro cerâmico ou aço inoxidável podem ser adquiridos
em lojas da especialidade
Remova as sujidades mais profundas com um detergente para vidro
cerâmico ou aço inoxidável.
Riscos ou manchas escuras no vidro cerâmico não se podem remover, porém não comprometem o
bom funcionamento do aparelho.
sim
com
Espátula de limpeza*
Detergentes para vidro cerâmico ou aço
inoxidável*
Calha frontal amovível
A calha frontal em alumínio possui uma
fixação magnética. Pode ser retirada
manualmente com facilidade, podendo
ser limpa com um detergente comum.
Não utilizar agentes abrasivos ou esponjas duras, a fim de evitar riscar a
mesma. Não lavar a calha na máquina
de lavar louça.
o que fazer, se … electrolux 21
O que fazer, se …
Problema
Possível causa
Ajuda
Não é possível ligar o foco de Já passaram mais de 10 se- Voltar a ligar o aparelho.
cozedura ou este não funciona gundos desde que o aparelho
foi ligado
A segurança para crianças
está activada l
Desactivar a segurança para
crianças (ver capítulo “Segurança para crianças”)
Foram tocados vários campos Tocar apenas num campo
sensores em simultâneo
sensor
A desconexão de automático
disparou
Se necessário, retirar quaisquer objectos que se encontrem em cima do painel de
comandos (panela, panos,
etc.). Voltar a ligar o aparelho
A indicação de calor residual
não apresenta nenhuma indicação.
O foco esteve em funcionaSe o foco estiver quente, conmento durante pouco tempo tacte a Assistência Técnica.
e, por isso, não está ainda suficientemente quente.
Não é possível activar a função de potência
A função de potência já foi ac- Deixar o aparelho arrefecer.
tivada diversas vezes sucessivamente num curto espaço de
tempo
f acende
Recipientes inadequados
Utilizar recipientes adequados
Nenhum recipiente sobre o
foco de cozedura
Colocar um recipiente
e e o número é indicado
Erro electrónico
Desligue o aparelho da corrente durante alguns minutos (retirar os fusíveis da instalação
doméstica)
Se depois de ligar o aparelho
for novamente exibido e,
contacte a Assistência Técnica
Dificuldades na regulação dos
graus de cozedura
Diferenças de potencial
Não tocar na pega da frigideira
durante a regulação dos graus
de cozedura e posicionar através do painel de comandos.
Se não conseguir resolver a avaria
através das ajudas acima referidas,
poderá contactar o revendedor ou a
Assistência Técnica.
22 electrolux o que fazer, se …
Aviso! As reparações no aparelho
apenas poderão ser efectuadas por
pessoal técnico. Devido a reparações incorrectas poderão existir danos gravíssimos para os
utilizadores.
Quando contactar a Assistência
Técnica devido a um funcionamento
irregular, a visita do nosso técnico/
revendedor pode não ser gratuita,
mesmo durante o prazo da garantia.
eliminação electrolux 23
Eliminação
Material de embalagem
Os materiais utilizados na embalagem deste aparelho são compatíveis com o ambiente e recicláveis.
As peças em plástico estão identificadas, por exemplo, >PE<, >PS<
etc. Elimine os materiais de embalagem de acordo com a sua identificação, utilizando para o efeito os
contentores de recolha existentes
para essa finalidade nos locais de
eliminação de resíduos da sua área
de residência.
Aparelho usado
W
no produto ou na emO símbolo
balagem indica que este produto
não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha
selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao
garantir uma eliminação adequada
deste produto, irá ajudar a evitar
eventuais consequências negativas
para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um
tratamento incorrecto do produto.
Para obter informações mais pormenorizadas sobre a reciclagem
deste produto, contacte os serviços
municipalizados locais, o centro de
recolha selectiva da sua área de residência ou o estabelecimento onde
adquiriu o produto.
24 electrolux instruções de montagem
Instruções de montagem
Indicações de segurança
Atenção! Ler atentamente!
Devem ser respeitadas as leis, regulamentos, directivas e normas em vigor
no país de utilização (disposições de segurança, reciclagem adequada, etc).
A montagem só pode ser efectuada por
técnicos especializados.
Devem ser mantidas as distâncias mínimas em relação aos outros aparelhos e
móveis.
A protecção antichoque deve ser assegurada na montagem, por exemplo, as
gavetas só podem ser montadas com
pavimento de protecção directamente
por baixo do aparelho.
As superfícies de corte na placa de trabalho devem ser protegidas contra a
humidade com um material vedante
adequado.
A vedação une o aparelho à bancada
sem falhas.
Evite a montagem do aparelho ao lado
de portas e por baixo de janelas. Portas
e janelas a abrir poderão provocar o
deslocamento dos tachos e panelas
quentes do foco de aquecimento.
Perigo de lesões provocadas por
corrente eléctrica.
• Durante a montagem e desmontagem o aparelho deve estar livre de
tensão.
• Ter em atenção o esquema de ligação.
• Respeitar as regras de segurança da
electrotecnia.
• Assegurar a protecção anti-choque
através da montagem adequada.
• A ligação à electricidade deverá ser
efectuada por um electricista.
z
z Perigo de danos provocados por
corrente eléctrica.
Fichas de ligação soltas ou inadequadas podem sobreaquecer o terminal.
• As uniões de aperto devem ser executadas de forma adequada.
• Colocar os cabos isentos de tensão.
• O cabo de alimentação deste aparelho está aplicado directamente sobre
a placa. Se o cabo de alimentação ficar danificado, tem de ser substituído exclusivamente por um técnico
autorizado ou pelo nosso serviço de
assistência técnica.
• O cabo de alimentação deste aparelho deve ser um cabo de ligação especial (tipo H05BB-F T máx. 90 °C,
ou superior). Este pode ser adquirido
junto do serviço de assistência técnica.
Na instalação eléctrica está previsto um
dispositivo que permite separar o aparelho da rede com uma extensão de
abertura de contacto de pelo menos
3 mm omnipolar.
Entre os separadores apropriados válidos, contam-se interruptores LS, fusíveis (que devem ser retirados da sede),
interruptores FI e protecções.
montagem electrolux 25
Montagem
26 electrolux montagem
montagem electrolux 27
28 electrolux montagem
montagem de várias placas frontais electrolux 29
Montagem de várias placas
frontais
Peças adicionais: travessa(s) de ligação, silicone resistente ao calor, bloco
de borracha, raspador.
Utilizar unicamente silicone especial resistente ao calor.
Corte
Distância até à parede: no mínimo
50 mm
Profundidade: 490 mm
Largura: As larguras de todos os aparelhos a encastrar são adicionadas descontando-se 20 mm (ver também
“Visão global de todas as larguras de
aparelhos”)
Exemplo:
Montagem de vários aparelhos
1. Calcular o corte e serrar.
2. Levantar a calha frontal dos aparelhos manualmente (fixação magnética).
30 electrolux montagem de várias placas frontais
3. Colocar os aparelhos individualmente sobre uma superfície macia (por
exemplo uma manta) com o lado inferior voltado para cima.
4. Aparafusar/engatar as braçadeiras
tensoras/garras nos respectivos orifícios das caixas de protecção.
5. Colocar o primeiro aparelho no respectivo corte. Colocar as travessas
de ligação no corte e empurrar contra o aparelho.
6. Colocar silicone nos cantos dos
aparelhos que irão ficar encostados.
Colocar silicone na extremidade da
travessa.
montagem de várias placas frontais electrolux 31
7. Do lado inferior, aparafusar ligeiramente as braçadeiras tensoras/garras à bancada de trabalho e à
travessa de ligação
8. Colocar as calhas frontais nos aparelhos. Verificar se o encosto lateral
das calhas entre si se encontra correcto.
9. Apertar os parafusos das braçadeiras tensoras/garras.
10.Colocar um fio de silicone nas fissuras entre os aparelhos.
11.Humedecer o fio de silicone com um
pouco de água com sabão
.
32 electrolux montagem de várias placas frontais
12.Pressionar fortemente o bloco de
borracha contra a vitrocerâmica e
deslocar lentamente ao longo da fissura.
13.Deixar endurecer o silicone até ao
dia seguinte.
14.Remover cuidadosamente o silicone
em excesso utilizando o raspador
15.Limpar cuidadosamente a placa vitrocerâmica
16.Voltar a colocar as calhas frontais
montagem de várias placas frontais electrolux 33
Vista global de todas as larguras de
aparelhos
180 mm
Tampo
360 mm
Placa vitrocerâmica com 2 focos de
aquecimento incandescentes
Placa vitrocerâmica com 2 focos de indução
Placa de gás com 2 queimadores
Grelhador
Grelhador/Fritadeira
Frigideira Wok
Teppan Yaki por indução
580 mm
Placa vitrocerâmica com 4 focos de
aquecimento incandescentes
Placa de gás com 4 queimadores
Teppan Yaki por indução
720 mm
Placa vitrocerâmica com 4 focos de
aquecimento incandescentes
Placa vitrocerâmica com 4 focos de indução
Placa de gás com 4 queimadores
34 electrolux
Chapa de características
941 177 712
ELECTROLUX
3,2 kW 220-240 V
50/60
59 WOK 02 AG
EHD36400U
garantia/assistência técnica electrolux 35
Garantia/Assistência Técnica
Estimado Cliente:
Queremos felicitá-lo pela sua compra e agradecer
a confiança depositada na nossa empresa.
O seu electrodoméstico dispõe de uma garantia
de 24 meses para mão-de-obra e peças.
Se durante o período de garantia o seu electrodoméstico tiver uma avaria, contacte o Serviço Técnico Oficial.
ASSISTÊNCIA TÉCNICA OFICIAL
21 440 39 39
SERVIÇO DE APOIO AO CLIENTE
21 440 39 00 (de 2a a 6a feira. das 10H–13H e
das 14H–17H)
CONDIÇÕES DE GARANTIA
1. O aparelho que acaba de adquirir possui uma
garantia de dois anos a partir da data de aquisição. Os pedidos de assistência na garantia
são gratuitos, mediante apresentação do respectivo certificado juntamente com a factura
de compra.
2. A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão de obra e
deslocação.
3. Em caso de imobilização do seu aparelho por
período superior a 15 dias, a garantia será
prolongada adicionando o tempo de imobilização à data de entrega nos nossos serviços.
4. Nos pedidos de assistência na garantia de
Pequenos Electrodomésticos, os aparelhos a
reparar deverão ser entregues directamente
no ponto de assistência.
EXCLUSÕES DE GARANTIA
Substituições de peças danificadas por mau manuseamento, instalação incorrecta, danos de
transporte e danos provocados por condições atmosféricas adversas; Intervenções por pessoal
técnico não autorizado pelo ELECTROLUX
SERVICE; substituições de lâmpadas, filtros, juntas de borracha, vidros, botões, puxadores e
acessórios de aspiradores; Todos os serviços de
manutenção provocados pelo desgaste ou pela
utilização do aparelho; Pedidos de demonstração
de montagem e explicações de funcionamento;
Danos no esmalte e/ou na pintura provocados por
cortes ou pancadas; Uso intensivo em locais públicos ou profissionais, a menos que se trate de
um produto adequado para o efeito; Desobstrução de bombas de limpeza e filtros.
– MANIPULAÇÃO nos dados da placa de Matrícula do presente aparelho ou deste certificado.
– INSTALAÇÃO INCORRECTA E NÃO REGULAMENTAR (tensão, pressão de gás ou
de água, ligações eléctricas ou hidráulicas
não adequadas).
Assistência Técnica - ELECTROLUX SERVICE - Quinta da Fonte, Edifício Gonçalves Zarco - Q 35, 2774-518 Paço de Arcos.
NOTA 1: Deve conservar a factura de compra
junto deste Certificado de Garantia
NOTA 2: Para a validade desta garantia, no
momento da intervenção técnica é absolutamente imprescindível apresentar ao pessoal
autorizado o presente certificado junto da
factura legal de compra do aparelho devidamente preenchida.
36 electrolux garantia/assistência técnica
Garantia Europeia
Este aparelho possui garantia da Electrolux em
cada um dos países listados na parte de trás
deste manual, para o período especificado na
garantia do seu aparelho ou, caso contrário,
pela lei. Se mudar de um destes países para outro dos países listados em baixo, a garantia do
aparelho mudará também, estando sujeita aos
seguintes requisitos:
• A garantia do seu aparelho tem inicio na data
em que adquiriu o aparelho, a qual terá como
prova o documento válido de compra emitido pelo vendedor do aparelho.
• A garantia do aparelho é válida para o mesmo período de tempo e para o mesmo tipo
de trabalho e peças existente no seu novo
país de residência para este modelo em particular ou gama de aparelhos.
• A garantia do aparelho é pessoal, para o
comprador original, e não pode ser transferida para outro utilizador.
• O aparelho é instalado e usado de acordo
com as instruções emitidas pela Electrolux e
destina-se apenas ao uso doméstico, ou seja, não é usado para fins comerciais.
• O aparelho é instalado de acordo com todas
as normas relevantes em vigor no seu novo
país de residência.
As condições desta Garantia Europeia não afecta nenhum dos seus direitos concedidos por lei.
www.electrolux.com
p
t
b
Albania
+35 5 4 261 450
Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/
Belgien
+32 2 363 04 44
Bergensesteenweg 719, 1502 Lembeek
Èeská republika
+420 2 61 12 61 12
Budìjovická 3, Praha 4, 140 21
Danmark
+45 70 11 74 00
Sjællandsgade 2, 7000 Fredericia
Deutschland
+49 180 32 26 622
Muggenhofer Str. 135, 90429 Nürnberg
Eesti
+37 2 66 50 030
Mustamäe tee 24, 10621 Tallinn
España
+34 902 11 63 88
Carretera M-300, Km. 29,900
Alcalá de Henares Madrid
France
www.electrolux.fr
Great Britain
+44 8705 929 929
Addington Way, Luton, Bedfordshire
LU4 9QQ
garantia/assistência técnica electrolux 37
p
t
b
Hellas
+30 23 10 56 19 70
4 Limnou Str., 54627 Thessaloniki
Hrvatska
+385 1 63 23 338
Slavonska avenija 3, 10000 Zagreb
Ireland
+353 1 40 90 753
Long Mile Road Dublin 12
Italia
+39 (0) 434 558500
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija
+37 17 84 59 34
Kr. Barona iela 130/2, LV-1012, Riga
Lithuania
+3702780607
Žirmūnų 67, LT-09001 Vilnius
Luxembourg
+352 42 431 301
Rue de Bitbourg, 7, L-1273 Hamm
Magyarország
+36 1 252 1773
H-1142 Budapest XIV,
Erzsébet királyné útja 87
Nederland
+31 17 24 68 300
Vennootsweg 1, 2404 CG Alphen aan den Rijn
Norge
+47 81 5 30 222
Risløkkvn. 2 , 0508 Oslo
Österreich
+43 18 66 400
Herziggasse 9, 1230 Wien
Polska
+48 22 43 47 300
ul. Kolejowa 5/7, Warszawa
Portugal
+35 12 14 40 39 39
Quinta da Fonte - Edificio Gonçalves Zarco - Q
35
2774 - 518 Paço de Arcos
Romania
+40 21 451 20 30
Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/
Svizzera
+41 62 88 99 111
Industriestrasse 10, CH-5506 Mägenwil
Slovenija
+38 61 24 25 731
Electrolux Ljubljana d.o.o.
Gerbièeva 98, 1000 Ljubljana
Slovensko
+421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce
spotrebièe SK, Seberíniho 1, 821 03 Bratislava
Suomi
www.electrolux.fi
Sverige
+46 (0)771 76 76 76
Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm
Türkiye
+90 21 22 93 10 25
Tarlabaþý caddesi no : 35 Taksim
Istanbul
Ðîññèÿ
+7 495 937 7837
129090 Ìîñêâà, Îëèìïèéñêèé ïðîñïåêò, 16,
ÁÖ „Îëèìïèê“
Óêðà¿íà
+380 44 586 20 60
04074 Êè¿â, âóë.Àâòîçàâîäñüêà,
2a, ÁÖ „Àëêîí“
38 electrolux assistência técnica
Assistência técnica
Em caso de avarias técnicas verifique
primeiro, se consegue resolver o problema com ajuda do Manual de instruções
(Capítulo „O que fazer, se...“).
Se não conseguir resolver o problema
contacte por favor a Assistência Técnica
ou um dos nossos parceiros.
De modo a poder ajudá-lo rapidamente
necessitamos dos seguintes dados:
– Designação do modelo
– Número do produto (PNC)
– Número de série (S-No.)
(Ver números na placa de características)
– Tipo de avaria
– eventual mensagem de erro que o
aparelho apresente
– Combinação de três letras e algarismos da placa de cerâmica de vidro
De modo a ter os códigos do seu aparelho sempre à mão, sugerimos que os
introduza aqui:
Designação do modelo:
.....................................
PNC:
.....................................
S-No:
.....................................
www.electrolux.com
www.electrolux.pt
315 917 814-A-080508-01
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
