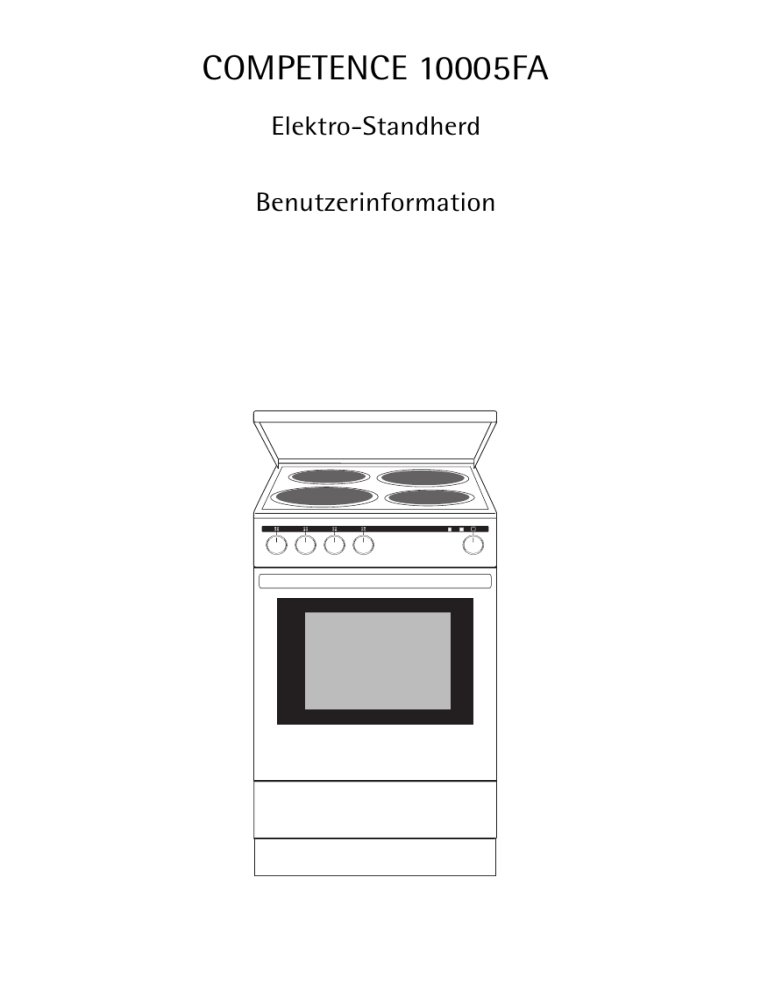

COMPETENCE 10005FA
Elektro-Standherd
Benutzerinformation
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig durch.
Beachten Sie vor allem den Abschnitt „Sicherheitshinweise“ auf den
ersten Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des
Gerätes weiter.
1
3
2
Folgende Symbole werden im Text verwendet:
Sicherheitshinweise
Warnung: Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung: Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
Hinweise und praktische Tipps
Umweltinformationen
1. Diese Ziffern leiten Sie Schritt für Schritt beim Bedienen des Gerätes.
2. …
3. …
Für eventuell auftretende Störungen enthält diese Benutzerinformation Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun,
wenn...“.
Sollten diese Hinweise nicht ausreichen, haben Sie jederzeit zwei Anlaufstellen, bei denen Ihnen weitergeholfen wird:
Wir sind für Sie da:
montags bis freitags
8.00 bis 20.00 Uhr
samstags
10.00 bis 14.00 Uhr.
Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den
Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gerne Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum Nutzen
unserer Kunden unsere Produkte und Dienstleistungen weiter zu verbessern.
Bei technischen Problemen steht Ihnen unser Werkskundendienst in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern finden Sie im Verzeichnis „Kundendienststellen“).
Beachten Sie dazu auch den Abschnitt „Service“.
Gedruckt auf umweltschonend hergestelltem Papier.
Wer ökologisch denkt, handelt auch so …
2
Inhalt
Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
Gerätebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Gesamtansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ausstattung Kochmulde . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ausstattung Backofen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Zubehör Backofen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Vor dem ersten Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Erstes Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Bedienen der Kochstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Kochstufe einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Bedienen des Backofens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofen ein- und ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofen-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rost, Blech und Fettpfanne einsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14
14
15
15
Anwendung, Tabellen, Tipps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kochgeschirr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backtabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Braten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Brattabelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einkochen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16
16
18
19
22
22
24
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gerät von außen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kochfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofeninnenraum. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einschubgitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofen-Tür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Geschirrwagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26
26
26
27
27
28
28
29
30
Was tun, wenn ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
3
Aufstellanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32
Aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Gerät ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Sicherheitshinweise für den Installateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Garantiebedingungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Service
4
34
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Gebrauchsanweisung
1 Sicherheit
5
Dieses Gerät entspricht den folgenden EG-Richtlinien:
– 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie
– 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich
Änderungs-Richtlinie 92/31/EWG
– 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie
Elektrische Sicherheit
• Das Gerät darf nur durch einen konzessionierten Fachmann angeschlossen werden.
• Bei Störungen oder Beschädigungen am Gerät: Sicherungen herausdrehen bzw. ausschalten.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt
werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.
Sicherheit für Kinder
• Kleinkinder niemals unbeaufsichtigt lassen während das Gerät in Betrieb ist.
Sicherheit während der Benutzung
• Dieses Gerät darf nur für das haushaltsübliche Kochen, Braten, Backen von Speisen verwendet werden.
• Verwenden Sie die Kochmulde nicht zum Beheizen des Raumes.
• Überhitzte Fette und Öle entzünden sich schnell. Wenn sie Speisen in
Fett oder Öl (z. B. Pommes frites) zubereiten, sollten Sie den Kochvorgang beobachten.
• Wenn Sie langstieliges Kochgeschirr benutzen, drehen Sie den Stiel
so, dass er nicht über die Kochstelle hinausragt. Achten Sie dabei
auch darauf, dass der Stiel sich nicht über einer heißen oder warmen
Kochzone befindet.
• Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe. Anschlussleitungen dürfen nicht an heiße Kochstellen gelangen oder unter der heißen Backofentür eingeklemmt werden.
• Schalten Sie nach jedem Gebrauch die Kochplatten aus.
5
• Warnung: Verbrennungsgefahr! Bei Betrieb wird der Backofeninnenraum heiß.
• Wenn Sie alkoholische Zutaten im Backofen verwenden, kann eventuell ein leicht entzündliches Alkohol-Luftgemisch entstehen. Öffnen
Sie die Tür in diesem Fall vorsichtig. Hantieren Sie dabei nicht mit
Glut, Funken oder Feuer.
So vermeiden Sie Schäden am Gerät
• Verwenden Sie die Kochmulde nicht als Arbeits- oder Abstellfläche.
• Betreiben Sie die Kochplatten nicht mit leerem oder ohne Kochgeschirr.
• Achten Sie darauf, dass keine säurehaltigen Flüssigkeiten, z. B. Essig,
Zitrone oder kalklösende Mittel auf die Kochmulde gelangen, da sonst
matte Stellen entstehen.
• Spitze und harte Gegenstände, die auf die Kochfläche fallen, können
sie beschädigen.
• Halten Sie alle Gegenstände und Materialien, die anschmelzen können, von der Kochmulde fern, z. B. Kunststoffe, Aluminiumfolien oder
Herdfolien.
• Legen Sie den Backofen nicht mit Alufolie aus und stellen Sie kein
Backblech, keinen Topf etc. auf den Boden, da sonst das Backofenemail durch den entstehenden Hitzestau beschädigt wird.
• Obstsäfte, die vom Backblech tropfen, hinterlassen Flecken, die sich
nicht mehr entfernen lassen. Benutzen Sie für sehr feuchte Kuchen
ein tiefes Blech.
• Die offene Backofentür nicht belasten.
• Gießen Sie Wasser nie direkt in den heißen Backofen. Es können
Emailschäden und Verfärbungen entstehen.
• Bei Gewalteinwirkung, vor allem auf die Kanten der Frontscheibe,
kann das Glas brechen.
• Bewahren Sie keine brennbaren Gegenstände im Backofen auf. Sie
können sich beim Einschalten entzünden.
• Bewahren Sie keine feuchten Lebensmittel im Backofen auf. Es können Emailschäden entstehen.
6
2 Entsorgung
Verpackungsmaterial
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc.
Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.
1
Altgerät
Entsorgen Sie Ihr ausgedientes Gerät nach den an Ihrem Wohnort gültigen Entsorgungsrichtlinien.
Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen kann, vor der Entsorgung unbrauchbar machen.
Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.
7
Gerätebeschreibung
Gesamtansicht
Bedienblende
Türgriff
Vollglastür
Geschirrwagen
8
Bedienblende
Betriebs-Kontrolllampe
Temperatur-Kontrolllampe
Kochstellen-Schalter
Temperatur-Wahl
Ausstattung Kochmulde
Kochplatte
1000W
Blitz-Kochplatte
2000W
Backofen-Dampfaustritt
Kochplatte
1500W
Kochplatte
1000W
9
Ausstattung Backofen
Oberhitze
Backofenbeleuchtung
Einsatzebenen
Unterhitze
Einschubgitter, herausnehmbar
Zubehör Backofen
Kombi-Rost
Für Geschirr, Kuchenformen, Braten
und Grillstücke
Universalblech
Für saftige Kuchen, Braten oder als
Backblech bzw. Auffangblech für
Fett.
10
Vor dem ersten Gebrauch
Erstes Reinigen
1
3
Bevor Sie den Backofen das erste Mal benutzen, sollten Sie ihn gründlich reinigen.
Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel!
Die Oberfläche könnte beschädigt werden.
Verwenden Sie bei Metallfronten handelsübliche Pflegemittel.
1. Schalter Temperatur-Wahl auf Beleuchtung L stellen.
2. Alle Zubehörteile und Einschubgitter entnehmen und mit warmer Spülmittellauge reinigen.
3. Backofen ebenfalls mit warmer Spülmittellauge auswaschen und trocknen.
4. Gerätefront feucht abwischen.
11
Bedienen der Kochstellen
1
Allgemeine Hinweise:
• Blitzkochplatten unterscheiden sich von normalen Kochplatten durch
eine höhere Leistung. Sie sind mit einem roten Punkt gekennzeichnet,
der jedoch durch Erwärmung und Reinigung nach kurzer Zeit verschwindet.
• Wegen Schwitzwasserbildung und Rostansatz bitte keine heißen Töpfe auf der Platte abkühlen lassen oder nasse Topfdeckel ablegen.
Halten Sie alle Gegenstände und Materialien, die anschmelzen können,
von den Kochplatten fern, z.B. Kunststoffe, Alufolien oder Herdfolien.
Kochstufen
• In den Bereichen 1 - 6 können Sie die Kochstufen einstellen.
• Zwischenstellungen sind mit einem Punkt zwischen den Heizstufen
gekennzeichnet.
2
1 = kleinste Leistung
6 = höchste Leistung
Schalten Sie die Kochzone ca. 5-10 Minuten vor dem Kochende aus, um
die Restwärme zu nutzen. So sparen Sie elektrische Energie.
hinten links
vorne links
vorne rechts
Kochstellen-Schalter
12
hinten rechts
Kochstufe einstellen
1. Kochstufe wählen.
2. Zur Beendigung des Kochvorgangs
auf Aus-Position zurückdrehen.
13
Bedienen des Backofens
Backofen ein- und ausschalten
Betriebs-Kontrolllampe
Temperatur-Kontrolllampe
Temperatur-Wahl
1. Drehen Sie den Schalter „Temperaturwahl“ auf die gewünschte Temperatur.
Die rote Betriebs-Kontrolllampe leuchtet, solange der Backofen oder
die Kochstellen in Betrieb sind.
Die rote Temperatur-Kontrolllampe leuchtet, solange der Backofen aufheizt.
2. Zum Abschalten des Backofens den Schalter „Temperaturwahl“ in die
Null-Position drehen.
In der Schalterstellung L ist nur die Beleuchtung eingeschaltet, der
Backofen heizt nicht.
1
14
Der Zierdeckel des Gerätes muss geöffnet sein, um Überhitzung zu vermeiden.
Backofen-Funktionen
Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung:
L Beleuchtung
Mit dieser Funktion können Sie den Backofeninnenraum, z.B. zum Reinigen, beleuchten.
¡ Ober- und Unterhitze
Zum Backen und Braten auf einer Ebene.
U Unterhitze
Zum Nachbacken von Kuchen mit krossen Böden.
O Oberhitze
Zum Überbacken von Backwaren und für Aufläufe.
Rost, Blech und Fettpfanne einsetzen
Blech bzw. Fettpfanne einsetzen:
Blech bzw. Fettpfanne in die gewünschte Einsatzebene einsetzen.
Rost einsetzen:
Rost in die gewünschte Einsatzebene einsetzen.
15
Anwendung, Tabellen, Tipps
Kochgeschirr
• Je besser der Topf, desto besser das Kochergebnis.
• Gutes Kochgeschirr erkennen Sie am Topfboden. Der Boden sollte so
dick und plan wie möglich sein.
• Achten Sie beim Neukauf von Töpfen und Pfannen auf den BodenDurchmesser. Hersteller geben oft den oberen Durchmesser des Geschirrrandes an.
• Im kalten Zustand sind die Topfböden üblicherweise leicht nach
innen gewölbt (konkav). Sie sollten auf keinen Fall nach außen
gewölbt (konvex) sein.
2
16
Tipps zur Energie-Einsparung
Sie sparen wertvolle Energie, wenn Sie nachstehende Punkte beachten:
• Töpfe und Pfannen grundsätzlich vor dem Einschalten der Kochplatte
aufsetzen.
• Verschmutzte Kochplatten und Geschirrböden erhöhen den Stromverbrauch.
• Töpfe und Pfannen, wenn möglich, immer mit dem Deckel
verschließen.
• Kochplatten vor Ende der Garzeit
ausschalten, um die Restwärme zu
nutzen, z.B. zum Warmhalten von
Speisen oder zum Schmelzen.
• Topfboden und Kochplatte sollten
gleich groß sein.
• Bei Verwendung eines Schnellkochtopfes verkürzt sich die Garzeit um bis zu 50%.
Anhaltswerte zum Kochen mit der Kochstelle
Die Angaben in den folgenden Tabellen sind Richtgrößen.
Schalterstellung
Garvorgang/
Fortgarstufe
geeignet für
6
Ankochen
Ankochen großer Mengen Wasser, Spätzle kochen
5
Starkes
Anbraten
Frittieren von Pommes frites,
Anbraten von Fleisch, z.B. Gulasch,
Ausbacken, z.B. Kartoffelpuffer
Braten von Lendenstücken, Steaks
4
Mildes
Braten
Braten von Fleisch, Schnitzel, Cordon bleu
Kotelett, Frikadellen, Bratwürste, Leber
Mehlschwitze, mildes Braten
Eier, Eierkuchen, Krapfen frittieren
Kochen
Dämpfen,
Dünsten
Kochen größerer Speisemengen,
Eintopfgerichte und Suppen,
Dämpfen von Kartoffeln,
Fleischbrühe kochen
Dünsten von Gemüse,
Schmoren von Fleisch
Milchreis kochen
2
Quellen
Quellen von Reis und Milchgerichten
(zwischendurch umrühren),
Dämpfen kleinerer Mengen Kartoffeln oder Gemüse,
Erhitzen von Fertiggerichten
1
Schmelzen
Schaumomelett, Eierstich, Sauce hollandaise,
Warmhalten von Gerichten,
Schmelzen von Butter, Schokolade, Gelatine
3
0
3
1
Nachwärme, Aus-Stellung
Wir empfehlen, beim Ankochen oder Anbraten auf die Ankochstufe „6“
zu stellen und Speisen mit einer längeren Garzeit anschließend auf der
entsprechenden Fortgarstufe fertiggaren zu lassen.
Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in
Fett oder Öl (z.B. Pommes frites) zubereiten, bleiben Sie bitte in der Nähe.
17
Backen
Backofen-Funktion: Ober- und Unterhitze ¡.
Backformen
Für Ober- und Unterhitze ¡ eignen sich Formen aus dunklem Metall
und beschichtete Formen.
Einsatzebenen
Backen mit Ober- und Unterhitze ¡ ist jeweils nur auf einer Ebene
möglich.
1 Backblech:
z.B. Einsatzebene 2
1 Backform:
z.B. Einsatzebene 1
Allgemeine Hinweise
• Blech mit der Abschrägung nach vorne einsetzen!
• Sie können mit Ober- und Unterhitze ¡ auch zwei Formen gleichzeitig nebeneinander auf dem Rost backen. Die Backzeit verlängert sich
nur unwesentlich.
Hinweise zu den Backtabellen
In den Tabellen finden Sie für eine Auswahl an Gerichten die dafür erforderlichen Temperaturangaben, Garzeiten und Einsatzebenen.
• Die Temperaturen und Backzeiten sind Richtwerte, da sie von der Zusammensetzung des Teiges, der Menge und der Backform abhängig
sind.
• Wir empfehlen, beim ersten Mal den kleineren Temperaturwert einzustellen, und erst bei Bedarf, z.B. wenn eine stärkere Bräunung gewünscht wird oder die Backzeit zu lange dauert, eine höhere
Temperatur zu wählen.
• Finden Sie für ein eigenes Rezept keine konkreten Angaben, orientieren Sie sich an einem ähnlichen Gebäck.
18
2
Bei längeren Backzeiten können Sie den Backofen ca.10 Minuten vor
Ende der Backzeit ausschalten, um die Nachwärme zu nutzen.
Die Tabellen gelten, wenn nicht anders vorgegeben, für das Einsetzen in
den kalten Backofen.
Backtabelle
Einsatzebene
Temperatur
ºC
Zeit
Napf- oder Rodonkuchen
1
160-180
0:50-1:10
Sandkuchen, Königskuchen
1
150-170
1:10-1:30
Biskuittorte
2
160-180
0:25-0:40
Art des Gebäcks
Gebäck in Formen
1)
Tortenboden Mürbeteig
3
190-210
0:10-0:25
Tortenboden Rührteig
3
170-190
0:20-0:25
Gedeckte Apfeltorte
1
170-190
0:50-1:00
Pikante Torte (z.B. Quiche Lorraine)
1
180-200
0:30-1:10
Käsetorte
1
160-180
1:00-1:30
3
170-190
0:30-0:40
3
1
0:40-1:00
Gebäck auf Backblechen
Hefezopf-/kranz
Christstollen
160-180
1
Brot (Roggenbrot) zuerst
.......................................dann
2
250
160-180
0:20
0:30-1:00
Windbeutel, Eclairs
3
190-210
0:25-0:40
Biskuitrolle
3
1
180-200
0:10-0:20
Streuselkuchen trocken
3
160-180
0:20-0:40
3
1
190-210
0:15-0:30
3
170-190
0:25-0:50
3
170-190
0:40-1:20
Blechkuchen mit empfindlichen
Belägen (z.B. Quark, Sahne usw.)
3
160-180
0:40-1:20
Pizza (mit viel Belag)2
1
190-2101
0:30-1:00
1
1
0:10-0:25
1
0:08-0:15
1
0:35-0:50
Butter-/Zuckerkuchen, Bienenstich
2)
Obstkuchen (auf Hefeteig/Rührteig)
Obstkuchen auf Mürbeteig
Pizza (dünn)
Fladenbrot
Wähen (CH)
2
1
1
230-250
230-250
210-230
19
Einsatzebene
Temperatur
ºC
Zeit
Mürbeteigplätzchen
3
170-1901
0:06-0:20
Spritzgebäck
3
160-180
0:10-0:40
Rührteigplätzchen
3
170-190
0:15-0:20
Eiweißgebäck, Baiser
3
100-120
2:00-2:30
Makronen
3
120-140
0:30-0:60
Hefekleingebäck
3
170-190
0:20-0:40
3
1
0:20-0:30
1
0:20-0:35
Art des Gebäcks
Kleingebäck
Blätterteigkleingebäck
Brötchen
3
1) Backofen vorheizen
2) Kombi-/Fettpfanne bzw. Fettpfanne verwenden!
20
190-210
180-220
Tipps zum Backen
Backergebniss
Mögliche Ursache
Abhilfe
Der Kuchen ist unten
zu hell
Falsche Einschubhöhe
Kuchen tiefer einschieben
Der Kuchen fällt zusammen (wird klitschig, spundig,
Wasserstreifen)
Zu hohe Backtemperatur
Backtemperatur etwas niedriger einstellen
Zu kurze Backzeit
Backzeit verlängern
Backzeiten können nicht
durch eine höhere Backtemperatur verkürzt werden
Zu viel Flüssigkeit im Teig
Weniger Flüssigkeit verwenden.
Beachten Sie die Rührzeiten,
vor allem beim Einsatz von
Küchenmaschinen
Kuchen ist zu trocken Zu niedrige Backtemperatur
Kuchen wird ungleichmäßig braun
Zu lange Backzeit
Backtemperatur höher einstellen
Zu lange Backzeit
Backzeit verkürzen
Zu hohe Backtemperatur und
zu kurze Backzeit
Backtemperatur niedriger
einstellen und Backzeit verlängern
Teig ist ungleichmäßig verteilt
Teig gleichmäßig auf dem
Backblech verteilen
Zu niedrige Temperatur
Backtemperatur etwas höher einstellen
21
Braten
Backofen-Funktion: Ober- und Unterhitze ¡.
Bratgeschirr
• Zum Braten ist jedes hitzebeständige Geschirr geeignet (Herstellerangaben beachten!).
• Große Braten können Sie direkt im Auffangblech oder auf dem
Rost mit untergesetztem Auffangblech braten.
• Alle mageren Fleischarten empfehlen wir im Bratentopf mit Deckel
zu braten. So bleibt das Fleisch saftiger.
• Alle Fleischarten, die eine Kruste bekommen sollen, können Sie im
Bratentopf ohne Deckel braten
3
Hinweise zur Brattabelle
Die Angaben in der nachfolgenden Tabelle sind Richtwerte.
• Wir empfehlen Fleisch und Fisch erst ab 1kg im Backofen zu braten.
• Um ein Einbrennen von austretendem Fleischsaft oder Fett zu vermeiden, empfehlen wir etwas Flüssigkeit in das Bratgeschirr zu geben.
• Braten bei Bedarf (nach 1/2 - 2/3 der Garzeit) wenden.
• Große Braten und Geflügel während der Garzeit mehrmals mit Bratenfond begießen. Dadurch erzielen Sie ein besseres Bratergebnis.
• Schalten Sie den Backofen ca. 10 Minuten vor Ende der Bratzeit aus,
um die Nachwärme zu nutzen.
Brattabelle
Fleischart
Menge
Gewicht
EinsatzTemperatur
ebene
ºC
von unten
Zeit
Std.:Min.
Rindfleisch
Schmorbraten
1-1,5 kg
Roastbeef oder Filet
22
1
200-250
1
2:00-2:30
je cm Höhe
- innen rot
je cm Höhe
1
230-250*
0:06-0:08
- innen rosa
je cm Höhe
1
230-250*
0:08-0:10
- durch gebraten
je cm Höhe
1
210-230*
0:10-0:12
Fleischart
Menge
Gewicht
EinsatzTemperatur
ebene
ºC
von unten
Zeit
Std.:Min.
Schweinefleisch
Schulter, Nacken
Schinkenstück,
1-1,5 kg
1
210-220
1:30-2:00
Kotelett, Kassler
1-1,5 kg
1
180-190
1:00-1:30
Hackbraten
750 g -1 kg
1
170-180
0:45-1:00
Schweinehaxen
(vorgekocht)
750 g -1 kg
1
210-220
1:30-2:00
Kalbsbraten
1 kg
1
210-220
1:30-2:00
Kalbshaxen
1,5-2 kg
1
210-225
2:00-2:30
Lammkeule, Lammbraten
1-1,5 kg
1
210-220
1:15-2:00
Lammrücken
1-1,5 kg
1
210-220
1:00-1:30
Hasenrücken,
Hasenkeulen
bis 1 kg
3
220-250*
0:25-0:40
Reh-/Hirschrücken
1,5-2 kg
1
210-220
1:00-1:30
Reh-/Hirschkeule
1,5-2 kg
1
200-210
1:15-1:50
Geflügelteile
4-6 Stück
je
200-250g
3
220-250
0:35-0:50
Hähnchenhälfte
2-4 Stück
je
400-500 g
3
220-250
0:35-0:50
Hähnchen,
Poularde
1-1,5 kg
1
220-250
0:45-1:15
Ente
1,5-2 kg
1
210-220
1:00-1:30
Gans
3,5-5 kg
1
200-210
2:30-3:00
2,5-3,5 kg
4-6 kg
1
200-210
180-200
1:30-2:00
2:30-4:00
1-1,5 kg
2/3
210-220
0:45-1:15
Kalbfleisch
Lamm
Wild
Geflügel
Truthahn/Pute
Fisch (dünsten)
Ganze Fische
* Backofen vorheizen.
23
Einkochen
Backofen-Funktion: Unterhitze U
• Zum Einkochen nur handelsübliche Gläser gleicher Größe verwenden.
• Gläser mit Twist-Off- oder Bajonettverschluss und Metalldosen
sind ungeeignet.
• Zum Einkochen die 1. Einsatzebene von unten verwenden.
• Verwenden Sie zum Einkochen das Blech. Darauf haben bis zu sechs
Gläser mit je einem Liter Inhalt Platz.
• Die Gläser sollten alle gleich hoch gefüllt und zugeklammert sein.
• Stellen Sie die Gläser so in das Backblech, dass sie sich gegenseitig
nicht berühren.
• Gießen Sie ca. 1/2 Liter Wasser in das Backblech, damit im Backofen
ausreichend Feuchtigkeit entsteht.
• Sobald die Flüssigkeit in den ersten Gläsern zu perlen beginnt (bei
1-Liter-Gläsern nach ca. 35-60 Minuten), den Backofen ausschalten
oder die Temperatur auf 100°C zurückstellen (siehe Tabelle).
24
Einkochtabelle
Die angegebenen Einkochzeiten und Temperaturen sind Richtwerte.
Einkochgut
Temperatur
in°C
Einkochen
bis
Perlbeginn
Min.
im ausgeschalteten
Backofen
stehen lassen
Weiter
kochen bei
100°C Min.
Beerenobst
Erdbeeren, Blaubeeren, Himbeeren,
reife Stachelbeeren
160-170
35-45
-
-
Unreife Stachelbeeren
160-170
35-45
10-15
-
160-170
35-45
10-15
-
Karotten
160-170
50-60
5-10
60
Pilze
160-170
40-60
10-15
60
Gurken
160-170
50-60
-
-
Mixed Pickles
160-170
50-60
15
-
Kohlrabi, Erbsen,
Spargel
160-170
50-60
15-20
-
Bohnen
160-170
50-60
-
-
Pflaumenmus
160-170
50
45
-
6-8 Std.
-
Steinobst
Birnen, Quitten,
Zwetschgen
Gemüse
25
Reinigung und Pflege
1
Warnung: Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt
sein.
Warnung: Die Reinigung des Gerätes mit einem Dampfstrahl- oder
Hochdruckreiniger ist aus Sicherheitsgründen verboten!
Achtung: Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände.
Gerät von außen
• Die Frontseite des Gerätes mit einem weichen Tuch und warmer
Spüllauge abwischen.
• Bei Metallfronten verwenden Sie handelsübliche Pflegemittel.
Kochfeld
3
Reinigen Sie die Kochmulde nach jedem Gebrauch mit heißem Wasser
und Spülmittel, wenn Sie handwarm oder kalt ist. So vermeiden Sie das
Festbrennen von Verschmutzungen.
1. Starke Verschmutzungen der Kochplatten mit feinem Scheuersand oder
-schwamm entfernen.
2. Rückstände mit einem feuchten Tuch abwischen.
3. Anschliessend Kochplatte leicht erwärmen und trocknen lassen.
4. Zur Pflege der Kochplatten ab und zu etwas Nähmaschinenöl einreiben
und anschließend mit saugfähigem Papier polieren.
1
26
Achtung: Den Edelstahlrand der Kochmulde nicht mit Scheuersand
oder -schwamm reinigen, da dies Kratzer verursacht!
Für Edelstahl-Kochmulden nur geeignete Edelstahl-Reinigungsmittel
und –Pflegemittel verwenden. Bitte beachten Sie die Hinweise der Hersteller.
Allgemeine Hinweise
• Die Kochplatten nach dem Reinigen kurz aufheizen, um sie zu trocknen.
• Keine feuchten oder nassen Teile auf die Kochplatten legen.
• Kochgeschirr vor dem Aufsetzen trocken reiben.
3
Durch die thermische Belastung beim Kochvorgang kann sich der Edelstahlrand der Platte leicht verfärben. Dieser Vorgang ist physikalisch
bedingt.
Backofeninnenraum
3
Reinigen Sie das Gerät nach jedem Gebrauch. Verschmutzungen lassen
sich so am leichtesten entfernen und brennen erst gar nicht fest.
1. Zur Reinigung die Backofen-Beleuchtung einschalten.
2. Den Backofen nach jeder Benutzung mit Spülmittellauge auswischen
und trocknen.
1
Hartnäckige Verschmutzungen mit speziellen Backofenreinigern entfernen.
Achtung: Bei Verwendung von Backofenspray bitte unbedingt die Angaben des Herstellers beachten!
Zubehör
Alle Einschubteile (Rost, Backblech, Einschubgitter usw.) nach jedem
Gebrauch spülen und gut abtrocknen. Zur leichteren Reinigung kurz
einweichen.
27
Einschubgitter
Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der
linken und rechten Seite im Backofen abnehmen.
Einschubgitter abnehmen
Gitter zuerst aufheben (1) und dann
von der Backofenwand wegziehen
(2).
Einschubgitter einsetzen
Gitter zuerst oben einhängen (1)
und dann unten anlegen (2).
Backofenbeleuchtung
1
3
Warnung: Stromschlaggefahr! Vor dem Austausch der Backofenlampe:
– Backofen ausschalten!
– Sicherungen am Sicherungskasten herausdrehen bzw. ausschalten.
Zum Schutz der Backofenlampe und der Glasabdeckung ein Tuch auf
den Boden des Backofens legen.
Backofenlampe austauschen/
Glasabdeckung reinigen
1. Glasabdeckung durch Drehen nach
links abnehmen und reinigen.
2. Falls erforderlich:
Backofen-Beleuchtung 25 Watt,
230 V, 300 °C, hitzebeständig,
austauschen.
3. Glasabdeckung wieder anbringen.
28
Backofen-Tür
Zum Reinigen lässt sich die Backofen-Tür Ihres Gerätes aushängen.
Backofen-Tür aushängen
1. Backofen-Tür vollständig öffnen.
2. Klemmhebel an beiden Türscharnieren ganz aufklappen.
3. Backofen-Tür mit beiden Händen an
den Seiten anfassen und über den
Widerstand hinaus etwa 3/4
schließen.
4. Tür vom Backofen wegziehen (Vorsicht: Schwer!).
5. Tür mit der Außenseite nach unten
auf eine weiche, ebene Unterlage
ablegen, beispielsweise auf eine Decke, um Kratzer zu vermeiden.
Backofen-Tür einhängen
1. Tür von der Griffseite her mit beiden Händen seitlich anfassen.
2. Tür unter einem Winkel von ca. 60°
halten.
3. Türscharniere gleichzeitig in die
beiden Aussparungen rechts und
links unten am Backofen soweit wie
möglich einschieben.
4. Tür bis zum Widerstand nach oben
anheben und dann ganz öffnen.
5. Klemmhebel an beiden Türscharnieren in ursprüngliche Position zurückklappen.
6. Backofen-Tür schließen.
29
Geschirrwagen
Der Geschirrwagen unterhalb des
Backofens lässt sich zur leichteren
Reinigung herausnehmen.
Geschirrwagen herausnehmen /
wieder einsetzen
1. Geschirrwagen so weit wie möglich
aus dem Herd herausziehen.
2. Geschirrwagen etwas anheben, so
dass er schräg nach oben aus der
Wagenführung gehoben werden
kann.
3. Geschirrwagen in die Waagerechte absenken und einschieben.
1
30
Warnung: Im Geschirrwagen kann bei Benutzung des Backofens ein
Wärmestau entstehen. Deshalb keine brennbaren Utensilien einlagern
wie z. B. Reinigungsmittel, Plastikbeutel, Topflappen, Papier usw.
Keinesfalls Backofen-Reinigungsspray einlagern!
Was tun, wenn ...
Störung
Mögliche Ursache
Abhilfe
Die Kochzonen funktionie- Die entsprechende Kochzo- Kochzone einschalten.
ren nicht.
ne ist nicht eingeschaltet.
Die Sicherung in der Haus- Sicherung überprüfen.
installation (Sicherungskasten) hat ausgelöst.
Der Backofen heizt nicht
auf.
Der Backofen ist nicht ein- Backofen einschalten.
geschaltet.
Die erforderlichen Einstellungen sind nicht erfolgt.
Einstellungen nachprüfen.
Die Sicherung in der Haus- Sicherung überprüfen.
Sollten die Sicherungen
installation (Sicherungsmehrfach auslösen, rufen
kasten) hat ausgelöst.
Sie bitte einen zugelassenen Elektroinstallateur.
Die Backofenbeleuchtung
fällt aus.
1
3
Die Backofenlampe ist
kaputt.
Backofenlampe austauschen.
Wenn Sie die Störung mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder an den Kundendienst.
Warnung: Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden! Durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen.
Bei Fehlbedienungen kann der Besuch des Kundendienst-Technikers
bzw. des Fachhändlers auch während der Garantiezeit nicht kostenlos
erfolgen.
Hinweis für Geräte mit Metallfront:
Bedingt durch die kühle Front Ihres Gerätes kann es nach dem Öffnen
der Tür, während oder kurz nach dem Backen oder Braten, kurzzeitig
zum Beschlagen des inneren Türglases kommen.
31
Aufstellanweisung
1
Achtung! Montage und Anschluss des neuen Gerätes dürfen nur durch
einen konzessionierten Fachmann vorgenommen werden.
Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden
der Garantieanspruch entfällt.
Aufstellen
1
Achtung: Der Boden unter dem Gerät muss hitzebeständig sein!
Bei den das Gerät umgebenden Möbeln müssen Furniere oder Kunststoffbeläge mit hitzebeständigem Kleber (100°C) verarbeitet sein. Sind
Kunststoffbeläge oder Kleber nicht genügend temperaturbeständig, so
kann sich der Belag verformen oder lösen.
• Das Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem
Typ Y (EN 60335-2-6). Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände angebaut werden.
• Der Abstand zwischen Kochfeld und Dunstabzugshaube muß mindestens so groß sein, wie er in der Montageanweisung der Dunstabzugshaube vorgegeben ist.
Gerät ausrichten
3
32
Unterhalb des Gerätes befinden sich
4 Stellfüße, mit deren Hilfe kleine
Boden-Unebenheiten ausgeglichen
werden können.
Stellfüße je nach Bedarf höher oder
tiefer drehen, bis der Herd waagerecht steht.
Die Stellfüße lassen sich leichter
drehen, wenn der Herd zur Entlastung etwas gekippt wird.
1
Sicherheitshinweise für den Installateur
• In der elektrischen Installation ist eine Einrichtung vorzusehen, die es
ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind.
3 mm allpolig vom Netz zu trennen.
Als geeignete Trennvorrichtungen gelten z. B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FISchalter und Schütze.
• Vermeiden Sie die Montage des Gerätes direkt neben Türen und unter
Fenstern. Aufklappende Türen und aufspringende Fenster können
sonst heißes Kochgeschirr von der Kochstelle reißen.
• Den elektrischen Anschluss des Gerätes gemäß Anschlussschema auf
der Außenseite des Anschlussdeckels vornehmen.
• Für den Anschluss des Gerätes können gummiisolierte (Typ H05RR-F
mit grün/gelbem Schutzleiter) oder hochwertigere Leitungen verwendet werden.
• Das Stromversorgungkabel ist so zu verlegen, dass es an keiner Stelle
eine Temperatur erreicht, die mehr als 50° C über der Zimmertemperatur liegt.
• Eine defekte Anschlussleitung darf ausschließlich von einem konzessionierten Fachmann ersetzt werden.
33
Garantiebedingungen
Deutschland
Der Endabnehmer dieses Gerätes (Verbraucher) hat bei einem Kauf dieses Gerätes von einem Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den Verbrauchsgüterkauf
gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt
dem Verbraucher also zusätzliche Rechte ein.
Dies vorausgeschickt, leisten wir, AEG Hausgeräte GmbH, gegenüber dem Verbraucher Garantie
für dieses Gerät für den Zeitraum von 24 Monaten ab Übergabe zu den folgenden
Bedingungen:
1. Mit dieser Garantie haften wir dafür, daß dieses neu hergestellte Gerät im Zeitpunkt der Übergabe
vom Händler an den Verbraucher die in unserer Produktbeschreibung für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der Wert oder die Gebrauchstauglichkeit dieses Gerätes erheblich gemindert ist. Zeigt sich der Mangel nach Ablauf von sechs
(6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher nachzuweisen, daß das Gerät bereits im Übergabezeitpunkt mangelhaft war. Nicht unter diese Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie Nichtbeachtung der Einbauvorschriften und
Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der
Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden können. Mängel
müssen uns innerhalb von zwei (2) Monaten nach dessen Kenntnis angezeigt werden.
3. Mängel dieses Gerätes werden wir innerhalb angemessener Frist nach Mitteilung des Mangels unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese Nachbesserung
hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene Kundendienststelle zu
benachrichtigen, von der Ort, Art und Weise der Garantieleistungen festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst in unserer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit für
dieses Gerät; ausgewechselte Teile gehen in unser Eigentum über.
6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der Übergabe
des Gerätes vom Händler an den Verbraucher, der durch Original-Kaufbeleg (Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die Verjährungsfrist sechs (6) Monate.
AEG Hausgeräte GmbH
Markenvertrieb AEG
Muggenhofer Straße 135
90429 Nürnberg
34
* Deutsche Telekom
EUR 0,09 / Minute
Stand Jan. 2002
Service
Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutschland wie folgt:
bei Fragen zu Bedienung oder Einsatz Ihres Gerätes
Wenden Sie sich an den AEG-Direct Info Service:
Telefon: 0180 555 4 555 (0,12 Euro/Min)**
Internet: www.aeg-hausgeraete.de
bei technischen Störungen
Prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung
(Kapitel „Was tun, wenn...“) das Problem selbst beheben können.
Wenn Sie das Problem nicht beheben konnten:
Rufen Sie den Kundendienst:
Telefon: 0180 322 66 22* (0,09 Euro/Min)**
Fax: 0180 580 41 41 (0,12 Euro/Min)**
Um Ihnen schnell helfen zu können,
benötigen wir folgende Angaben:
– Modellbezeichnung
– Produkt-Nummer (PNC)
– Serien-Nummer (S-No.)
(Nummern siehe Typschild)
– Art der Störung
– eventuelle Fehlermeldung, die das
Gerät anzeigt
Ersatzteilbestellung
Telefon: 0180 500 10 76 (0,12 Euro/Min)**
Internet: www.aeg-hausgeraete.de
*) Unter dieser Rufnummer werden Sie automatisch mit der Ihrem Wohnort nächstgelegenen Niederlassung des Werkskundendienstes oder dem nächstgelegenen
Service-Partner verbunden.
**) Deutsche Telekom/Stand Januar 2002
35
From the Electrolux Group. The world´s No.1 choice.
Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche,
zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der
Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und
Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
342 737 937-A-250903-01
Änderungen vorbehalten
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
