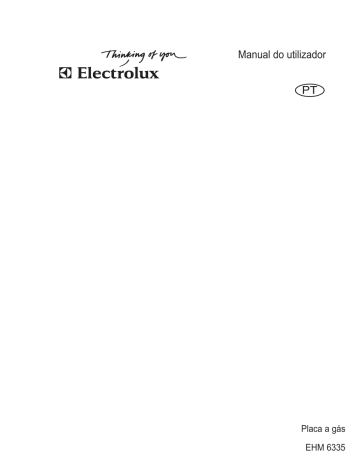

Manual do utilizador

PT

Placa a gás

EHM 6335

2

electrolux

electrolux

3

Bem-vindo ao mundo Electr olux

Obrigado por ter escolhido adquirir um produto de primeira classe da Electrolux, que esperamos lhe traga muito prazer no futuro.

A ambição da Electrolux é oferecer uma vasta variedade de produtos de qualidade que tornem a sua vida ainda mais confortável.

Pode encontrar alguns exemplos na capa deste manual. Tire alguns minutos para estudar este manual para que possa começar a tirar partido dos benefícios do seu novo aparelho. Nós prometemos que lhe irá proporcionar uma experiência superior e confortante como utilizador.

Boa sorte!

4

electrolux

Informações Importantes de Segurança ................................................................ 5

Descrição da Placa .............................................................................................. 7

Operação ........................................................................................................... 8

Manutenção e Limpeza ..................................................................................... 12

Problemas no Funcionamento? .......................................................................... 14

Assistência e peças sobresselentes originais ....................................................... 25

Garantia Europeia .............................................................................................. 28

Instruções para o T écnico de Instalação

Dados Técnicos de Engenharia .......................................................................... 15

Ligação de Gás ................................................................................................. 17

Ligação Eléctrica ............................................................................................... 19

Adaptação a Diferentes Tipos de Gás ................................................................. 20

Encastramento .................................................................................................. 21

Possibilidades de Inserção ................................................................................. 23

Os símbolos que se seguem são apresentados ao longo do texto para guiarem o utilizador durante as Instruções:

Instruções de Segurança

!

Instruções passo a passo para uma operação

Conselhos e Sugestões

"

Informações Ambientais

Este equipamento foi fabricado em conformidade com as seguintes

Directivas CEE:

2006/95 CEE - 93/68 CEE -

89/336 CEE - 90/396 CEE, versão actual.

electrolux

5

POR

TUGUÊS

Estas advertências são for necidas no inter esse da segurança. Leia atentamente as presentes instruções antes de instalar ou utilizar o equipamento.

É de extr ema importância que o pr esente manual de instruções seja guardado juntamente com o equipamento para futuras consultas. Se o equipamento for vendido ou transferido, certifique-se sempr se encontra com o mesmo, de modo a que o novo pr e de que o manual se encontra com o mesmo, de modo a que o novo pr oprietário possa familiarizar-se com as funções do equipamento e as advertências pertinentes.

Estas instruções são válidas apenas para países cujos símbolos de identificação são apr esentados na capa deste manual de instruções e no pr óprio

• Este equipamento foi concebido apenas para utilização doméstica, não profissional.

O equipamento tem como objectivo cozinhar apenas alimentos comestíveis e

NÃO

ser utilizado para outros fins.

• É perigoso

• Por razões de higiene e segurança, manter sempre o equipamento limpo. A acumulação de gorduras ou de alimentos pode provocar um incêndio.

• Não utilize a placa caso esta se encontre em contacto com água. Não opere a placa com as mãos húmidas.

• Nunca deixe a placa em funcionamento sem a presença de uma pessoa quando cozinhar com óleo e gorduras.

• Panelas instáveis ou deformadas não devem ser utilizadas na placa, uma vez que podem causar um acidente por basculamento ou derrame.

• Nunca utilize pratos de plástico ou com folha de alumínio sobre a placa.

• Alimentos perecíveis, artigos de plástico e aerossóis podem ser afectados pelo calor e não devem ser guardados sobre ou sob a placa.

• Nunca tente reparar o equipamento por iniciativa própria. As reparações efectuadas por pessoas inexperientes podem causar lesões ou anomalias graves. Consulte o

Centro de Assistência Técnica da sua área de residência. Exija sempre peças sobresselentes genuínas.

• Certifique-se de que todos os botões de comando se encontram na posição OFF

(DESLIGADO) quando não estiverem a ser utilizados.

• Se ligar um aparelho eléctrico a uma tomada na imediação deste fogão, certifiquese de que os cabos eléctricos não estão em contacto com o mesmo e mantenhaos a uma distância suficiente das partes de aquecimento do equipamento.

• Este equipamento não prevê a utilização por crianças ou por outras pessoas cujas capacidades físicas, sensitivas ou mentais, ou a falta de experiência e de conhecimentos, não as permita utilizarem o equipamento de modo seguro sem a supervisão ou instrução por uma pessoa responsável, por forma a garantir que utilizam o equipamento de modo seguro.

• Este equipamento foi concebido apenas para ser operado por adultos e por crianças na presença de um adulto. As crianças mais pequenas

NÃO mexer nos comandos ou a brincar perto ou com o forno.

DEVEM

ser autorizadas a

6

electrolux

• Como as partes acessíveis deste equipamento podem aquecer durante a sua utilização, as crianças devem ser

MANTIDAS

até que o equipamento tenha arrefecido.

MANTIDAS AF AST ADAS

• As crianças também se podem lesionar ao tirarem os tachos e panelas da placa.

A spectos r elativos à Instalação, Limpeza e Manutenção

• É obrigatório que todas as operações necessárias para a instalação sejam efectuadas por uma pessoa qualificada ou competente, em conformidade com as normas e regulamentos em vigor no país onde o equipamento será utilizado.

• Garanta uma boa ventilação em torno do equipamento. Um abastecimento de ar insuficiente pode provocar a falta de oxigénio.

• Certifique-se que a alimentação de gás e de electricidade cumpre o tipo indicado na etiqueta de identificação colocada perto do tubo de alimentação de gás.

• Este equipamento não está ligado a um dispositivo de evacuação de produtos de combustão. Deve ser instalado e ligado em conformidade com os regulamentos de instalação em vigor. Deve ser dada especial atenção aos requisitos pertinentes no que respeita à ventilação.

A utilização de um fogão a gás conduz à formação de calor e humidade no local onde se encontra instalado. Certifique-se de que a cozinha está bem ventilada: mantenha os orifícios de ventilação natural abertos ou instale um dispositivo de ventilação mecânica (exaustor mecânico).

A utilização intensiva pr olongada do equipamento pode r adicional, p.ex. a abertura de uma janela, ou uma ventilação mais eficaz, p.ex. o aumento do nível de ventilação mecânica, se existente.

equer er a ventilação adicional, p.ex. a abertura de uma janela, ou uma ventilação mais eficaz, p.ex. o

• Após remover todas as embalagens do equipamento, certifique-se de que este não está danificado e que o cabo eléctrico se encontra em perfeitas condições de utilização.

Caso contrário, contacte o seu concessionário antes de proceder à instalação.

• Desligue o equipamento da corrente antes de efectuar quaisquer trabalhos de limpeza ou de manutenção.

• Este equipamento não pode ser limpo com vapor ou com uma máquina de limpeza a vapor.

• O indicador de calor residual acende com a zona de cozedura ligada. As crianças deverão ser mantidas afastadas até que desligue.

• Nunca utilize a placa vitrocerâmica como espaço de trabalho. Não guarde objectos sobre a placa vitrocerâmica.

• Nunca utilize pratos de plástico ou com folha de alumínio sobre a placa vitrocerâmica, uma vez que podem derreter e danificar a mesma. Em todo o caso, se um objecto desta natureza entrar acidentalmente em contacto com a superfície vitrocerâmica deve ser imediatamente removido, esfregando, enquanto ainda estiver quente, de forma a evitar a ocorrência de danos na superfície. Do mesmo modo, remova o açúcar ou resíduos de alimentos que contenham um elevado teor de açúcar e que possam ter sido projectados das caçarolas, utilizando um raspador para placas vitrocerâmicas.

• Panelas instáveis ou deformadas não devem ser utilizadas na placa vitrocerâmica, uma vez que podem causar um acidente por basculamento ou derrame.

• A placa vitrocerâmica é resistente ao choque mas não é inquebrável! Objectos duros ou pontiagudos que caiam de uma determinada altura podem danificar a placa. Caso sejam detectados riscos ou fendas, desligue o equipamento da corrente para evitar o risco de um choque eléctrico e contacte o Centro de Assistência Técnica da sua

área de residência.

Nunca utilize esponjas com esfregão, produtos abrasivos ou detergentes com químicos fortes. Utilize apenas produtos de limpeza específicos para placas de vitrocerâmica.

electrolux

7

O fabricante não assume qualquer r esponsabilidade caso as medidas de

• Nunca tente reparar o equipamento por iniciativa própria. As reparações efectuadas por pessoas inexperientes podem causar lesões ou anomalias graves. Consulte o

Centro de Assistência Técnica da sua área de residência. Exija sempre peças sobresselentes genuínas.

"

Informação Ambiental

• Após a instalação, elimine a embalagem em conformidade com as normas de segurança e ambientais.

• Ao eliminar um equipamento usado, corte o cabo para o tornar inutilizável.

• O símbolo no produto ou na respectiva embalagem indica que este equipamento não pode ser tratado como lixo doméstico. Por seu lado, o equipamento deverá ser transportado para um centro de recolha autorizado a reciclar resíduos de equipamentos eléctricos e electrónicos. Ao garantir uma eliminação correcta do produto evitará possíveis consequências negativas para o ambiente e para a saúde que, de outro modo, poderiam ser causadas pelo tratamento inadequado dos resíduos deste produto. Para informações mais detalhadas sobre a reciclagem deste produto, contacte a sua câmara municipal, o serviço de tratamento de resíduos domésticos da sua área de residência ou a loja onde adquiriu este equipamento.

1 2

3

5

4

1. Superfície da placa

2. Queimador rápido

3. Placa eléctrica

4. Queimador semi-rápido

5. Queimador auxiliar

10

6. Botão de comando para o queimador traseiro da direita (semi-rápido)

7. Botão de comando para o queimador dianteiro da esquerda (rápido)

8. Botão de comando para o queimador dianteiro da direita (auxiliar)

9. Botão de comando para o queimador traseiro da esquerda (placa eléctrica)

10.Indicador de calor residual

9

8

7

6

8

electrolux

INST ALAÇÃO conformidade com as normas e r egulamentos em vigor

As respectivas instruções podem ser consultadas na segunda parte deste manual.

Ao instalar a placa certifique-se de que, em caso de avaria, pode ser facilmente acedida pelo técnico.

O fabricante não se responsabiliza caso as instruções acima descritas, ou quaisquer instruções de segurança constantes do presente manual, sejam ignoradas.

APÓS A INST

ALAÇÃO DA PLACA

Assim que a placa tiver sido instalada é importante remover quaisquer materiais de protecção que tenham sido colocados na fábrica.

Queimador es da Placa

!

Para acender um queimador:

• rode o respectivo botão no sentido contrário ao dos ponteiros do relógio até ao encosto e pressione o botão para activar a ignição.

• Após acender a chama, mantenha o botão pressionado durante aproximadamente 5 segundos. Isto permitirá aquecer o “termo-par”

(fig. 2 - letra D) e desligar o dispositivo de segurança, caso contrário a alimentação de gás seria interrompida. Seguidamente verifique se a chama é regular e regule-a conforme necessário.

Caso não consiga acender a chama após várias tentativas, verifique se a “tampa” (fig. 1 - letra A) e o “espalhador” (fig. 1 - letra B) estão na posição correcta.

Para apagar a chama, rode o botão até ao símbolo .

Em caso de falha de electricidade a ignição pode processar-se sem o dispositivo eléctrico; neste caso aproxime uma chama do queimador, pressione o respectivo botão e rode-o no sentido contrário ao dos ponteiros do relógio até

A - Tampa do queimador

Fig. 1

ao encosto.

Ao ligar a corrente eléctrica, após a instalação ou um corte de energia, é normal que o gerador de faíscas seja automaticamente activado.

electrolux

9

Utilização corr ecta da placa

Para garantir a máxima eficácia do queimador é fortemente recomendável que utilize apenas tachos e panelas com uma base plana adaptada ao tamanho do queimador utilizado, de modo a evitar que a chama se expande além da base do recipiente (ver tabela abaixo).

Grande (rápido) 160 mm

Médio (semi-rápido) 120 mm

Pequeno (auxiliar) 80 mm

260 mm

220 mm

160 mm

Assim que um líquido começar a ferver, reduza a chama para manter uma leve fervura.

Se utilizar uma caçar ola mais pequena do que o tamanho r ecomendado a chama espalhar -se-á além da base da mesma, levando ao sobr eaquecimento gor dura ou óleo de alimentos podem resultar num incêndio quando sobreaquecidos.

Não é aconselhável cozeduras pr olongadas com tábuas de pedra, panelas de barr o ou placas de ferr o fundido. Não utilize folha de alumínio para pr oteger a

Certifique-se de que as panelas não excedem as extr emidades da placa e que estão centradas nos focos, de forma a r eduzir o consumo do gás.

Não coloque panelas instáveis ou deformadas sobr e os focos: estas podem

As panelas não devem entrar na zona de comando.

Caso se torne difícil rodar os botões de comando, contacte o Centro de

Assistência Técnica da sua área de residência.

10

electrolux

Primeira utilização da placa vitr ocerâmica

A superfície de cozedura deverá ser limpa antes de ser utilizada, para remover quaisquer vestígios do processo de produção.

Limpe a superfície vitrocerâmica, lave com um pano húmido utilizando água morna, a que deve adicionar um pouco de produto de limpeza, e seque.

Aquecimento da placa eléctrica pela primeira vez

!

Ao utilizar a placa eléctrica pela primeira vez:

1) coloque sobre a mesma uma panela com um pouco de água;

2) ligue a placa eléctrica durante aproximadamente 10 minutos no “máximo”, até que a água no interior da panela ferva;

3) abra uma janela para ventilar;

4) seguidamente deixe a placa eléctrica arrefecer.

Durante este tempo, a placa eléctrica pode deitar um pouco de fumo e ser libertado um cheiro desagradável. Esta situação é perfeitamente normal e é causada pelos resíduos de fabrico.

Terminada esta operação deixe a placa arrefecer e, seguidamente, limpe-a com um pano macio embebido em água morna.

Para ligar a placa eléctrica rode o respectivo botão para a posição desejada.

A placa é regulada por um interruptor de 7 posições:

Posição 0: desligada

Posição 1: consumo mínimo de calor

Posição 6: consumo máximo de calor

A luz piloto indica que a placa eléctrica está ligada.

A placa está equipada com um indicador de calor residual que acende para indicar que a zona de cozedura se encontra ligada. Mesmo após desligar a zona de cozedura, o indicador permanece ligado até que a placa tenha arrefecido.

As crianças deverão ser mantidas afastadas até que este indicador desligue.

electrolux

11

As sugestões para uma regulação correcta da placa eléctrica podem ser consultadas na tabela seguinte.

Posição

Derreter manteiga, chocolate

Cozer vegetais ou peixe no seu próprio líquido, cozer batatas ou sopas

Ferver grandes quantidades de alimentos, guisados e sopas

Fritar em lume brando, fazendo um refogado

Fritar carne ou peixe em lume forte

Aquecer óleo ou água em lume forte

Utilização corr ecta da placa

Caçarolas e frigideiras

As caçarolas e frigideiras não deverão ser menores do que a zona de cozedura e, preferencialmente, não deverão ter uma largura entre 10 a 15 mm superior ao diâmetro da zona de cozedura. Utilize sempre os utensílios para cozinhar e fritar com bases macias e planas.

As bases devem estar sempre limpas e secas. Cozinhe com a tampa colocada.

Verifique se as bases dos utensílios são macias e não estão danificadas; as bases com rebarbas e extremidades afiadas riscarão a superfície vitrocerâmica.

Para evitar que a superfície vitrocerâmica seja riscada ou danificada, os tachos e panelas deverão ser movidos na placa levantando-os em lugar de deslizar os mesmos. Os utensílios com alumínio e bases de cobre podem deixar manchas metálicas bastante difíceis de remover, não sendo por vezes possível remover de todo.

utilizar apenas utensílios para cozinhar e fritar com bases macias e planas.

colocar os tachos e panelas na posição correcta antes de ligar a zona de cozedura.

sempre que possível cobrir os tachos e panelas com uma tampa.

desligar a zona de cozedura alguns minutos antes do final do tempo de cozedura, de forma a aproveitar o calor residual.

utilizar o calor residual das zonas de cozedura para manter quentes ou derreter alimentos.

centrar os tachos e panelas nas zonas de cozedura.

Nunca utilize a placa vitrocerâmica como espaço de trabalho. Não guarde objectos sobre a placa vitrocerâmica.

Nunca utilize pratos de plástico ou com folha de alumínio sobre a placa vitrocerâmica, uma vez que podem derreter e danificar a mesma.

12

electrolux corrente eléctrica.

É mais fácil limpar a placa enquanto ainda está quente, pois os conteúdos derramados podem ser removidos mais facilmente do que após arrefecerem.

Este equipamento não pode ser limpo com vapor ou com uma máquina de limpeza a vapor.

Os apoios das panelas podem ser removidos para facilitar a limpeza da placa.

Após conclusão da limpeza da placa, certifique-se de que os apoios das panelas são posicionados de forma correcta. Para colocar de modo adequado os apoios das panelas, certifique-se de que o braço mais comprido dos mesmos se encontra posicionado em correspondência com o orifício colocado na base do queimador, conforme apresentado na imagem.

Deste modo, o apoio ficará estável e fixo

(fig. 2).

T enha atenção durante a substituição dos apoios das panelas para não riscar a superfície da placa vitr ocerâmica.

Se lavar manualmente os apoios das panelas, tenha atenção ao secar os mesmos, uma vez que o processo de esmaltagem deixa ocasionalmente extremidades rugosas. Se necessário, remova as manchas difíceis com um produto de limpeza próprio para vitrocerâmica.

Limpe a placa enquanto ainda está quente.

Nunca utilize produtos agressivos ou abrasivos, como sprays para fornos, produtos de remoção de manchas ou de ferrugem, pós para arear ou esponjas abrasivas.

Nos armazéns podem ser adquiridos produtos de limpeza especiais e raspadores para placas vitrocerâmicas.

Os resíduos ligeiros e não queimados podem ser removidos com um pano húmido.

Os resíduos queimados devem ser removidos com um raspador. Seguidamente limpe a placa vitrocerâmica com um pano húmido.

As manchas metálicas ligeiras (resíduos de alumínio) podem ser removidas da zona de cozedura com um produto de limpeza próprio para placas vitrocerâmicas, como

Vitroclen, quando esta tiver arrefecido.

Os xaropes de açúcar e resíduos de alimentos que contenham um elevado teor de açúcar devem ser imediatamente removidos com um raspador. Se este tipo de resíduos não for imediatamente removido pode causar danos irreparáveis na superfície vitrocerâmica. Quando a superfície tiver arrefecido, limpe com um pano húmido e

Vitroclen.

electrolux

13

Antes de utilizar qualquer detergente ou produto de limpeza na placa de vitrocerâmica, certifique-se de que é recomendado pelo fabricante para utilização em placas vitrocerâmicas.

Não aplique quaisquer produtos de limpeza para aquecer as zonas de cozedura.

Certifique-se de que os resíduos são removidos antes de utilizar novamente as zonas de cozedura.

Caso sejam detectados riscos ou fendas, desligue o equipamento da corr ente para evitar o risco de um choque eléctrico e contacte o Centr o de Assistência

T

écnica da sua ár ea de r esidência.

Mantenha todos os objectos e materiais passíveis de derreterem longe da superfície vitrocerâmica , p.ex. plásticos e folha de alumínio.

Deverá ter-se cuidado durante a preparação de alimentos ou bebidas que contenham açúcar. Se um objecto desta natureza entrar acidentalmente em contacto com a superfície vitrocerâmica, deve ser imediatamente removido, esfregando, enquanto ainda estiver quente, para evitar a ocorrência de danos na superfície.

Queimador es

As tampas e espalhadores dos queimadores podem ser removidas para limpeza.

Lave as tampas e os espalhadores dos queimadores com uma solução morna de

água e sabão, e remova as marcas com um produto de limpeza suave para vitrocerâmica. Pode utilizar-se um esfregão de palha de aço bem embebido em sabão com bastante cuidado, caso as marcas sejam particularmente difíceis de remover.

Após a limpeza, seque com um pano macio.

Eléctr odo de ignição

A ignição eléctrica é obtida através de um “eléctrodo” de cerâmica e um eléctrodo metálico (fig. 1 - letra C). Mantenha estas componentes bem limpas para evitar problemas durante a ignição e verifique se os orifícios do espalhador do queimador não estão obstruídos.

Periodicamente peça ao Centro de Assistência Técnica da sua área de residência para verificar as condições do tubo de alimentação de gás e o regulador de pressão, caso exista.

14

electrolux

Pr oblemas no Funcionamento?

Se a placa não estiver a funcionar correctamente, execute as seguintes verificações antes de contactar o Centro de Assistência Técnica Electrolux da sua área de residência.

PROBLEMA

#

Não é produzida qualquer faísca quando se liga o gás.

SOLUÇÃO

$

$

$

$

Verificar se a unidade está ligada à tomada e se a corrente eléctrica está ligada.

Verificar se o interruptor de segurança geral não está desactivado (caso exista).

Verificar se o fusível principal não está queimado.

Verificar se a tampa e o espalhador do queimador foram substituídos de modo correcto, p.ex. após a limpeza.

#

O anel de gás é irregular.

$

$

Verificar se o injector principal não está bloqueado e se o espalhador do queimador está livre de partículas de comida.

Verificar se a tampa e o espalhador do queimador foram substituídos de modo correcto, p.ex. após a limpeza.

electrolux

15

Instruções para o T

écnico de Instalação

Dados T écnicos de Engenharia

DIMENSÕES TOT AIS Largura: 580 mm

Profundidade: 510 mm

DIMENSÕES DE COR TE

CLASSE DO EQUIP AMENTO 3

LIGAÇÕES DE ALIMENT AÇÃO

Largura: 550 mm

Profundidade: 470 mm

RC 1/2" (1/2" macho)

Canto direito atrás

230 V ~ 50 Hz alimentação, cabo flexível de 3 condutores

Queimador Dianteir o da Esquer da

2,9 kW Gás natural

2,7 kW Gás líquido

Queimador T raseir o da Dir eita 1,9 kW

Queimador Dianteir o da Dir eita

1,0 kW

Placa eléctrica (traseira, do lado esquer do)

Ø 180 mm - 1,8 kW

CA TEGORIA DO EQUIP AMENTO

ALIMENT AÇÃO DE GÁS

II2H3+ (PT)

Gás natural G20 / 20 mbar

16

electrolux

T abela 1: diâmetr os do bypass

Queimador

Auxiliar

Semi-rápido

Rápido

Ø do bypass em 1/100 mm

28

32

42

T abela 2: injector es

POTÊNCIA POTÊNCIA

QUEIMADOR NORMAL

REDUZIDA k W k W

POTÊNCIA NORMAL

GÁS NATURAL GÁS LÍQUIDO G30/G31 GÁS NATURAL

G20 / 20 mbar (butano/propano) G20 / 13 mbar*****

g/h injectores m 3 /h injectores G30 G31 injectores m 3 /h

100/mm 100/mm 28/30 37 100/mm

mbar mbar

30/30

mbar

Auxiliar 1,0 queimador (G20/20 mbar) 0,33

(gás líquido)

0 ,9

0,33

(G20/13 mbar)***** 0,33

7 0 0,095

5 0 73 71

8 0 0,095

Semi-rápido 1,9 queimador (G20/20 mbar)

(gás líquido)

1,4

0,45

0,45

(G20/13 mbar)***** 0,45

9 6 0,181

71 138 136

105 0,148

Rápido 2,9

(G20/20 mbar) 0,75

2,7

(gás líquido) 0,75

1,8

(G20/13 mbar)***** 0,75

119 0,276

86 196 193

120 0,191

* Os injectores para gás natural G20 13 mbar foram concebidos apenas para a Rússia

electrolux

17

Instruções para o T écnico de Instalação

As instruções que se seguem r destinam-se apenas a pessoal qualificado, em conformidade com o rrrrregulamento em vigor elativamente à instalação e manutenção

O equipamento deve ser desligado da corr tomadas todas as pr ecauções necessárias.

ente antes de ser em r ealizadas quaisquer intervenções. Caso seja necessária a alimentação de corr ente eléctrica ao equipamento para executar os trabalhos, certifique-se de que são

As par edes laterais da unidade em que a placa será instalada não devem exceder a altura da bancada.

Evite instalar o equipamento na pr oximidade de materiais inflamáveis (p.ex.

O F

ABRICANTE NÃO ASSUME QUALQUER RESPONSABILIDADE PELO

NÃO CUMPRIMENTO DE QUALQUER DAS REST

SEGURANÇA CONST ANTES DO PRESENTE MANUAL OU REGULAMENTO

Escolha ligações fixas ou utilize um tubo flexível em aço inoxidável, em conformidade com o regulamento em vigor. Caso utilize tubos flexíveis metálicos, tenha atenção para que estes não entrem em contacto com as peças móveis ou sejam comprimidos. A mesma atenção deverá ser tida caso a placa seja combinada com um forno.

IMPOR T ANTE - Para garantir uma operação correcta, a redução do consumo de energia e uma longa vida útil do equipamento, a pressão/tensão deste deve corresponder aos valores recomendados. A ligação regulável encontra-se fixa no tubo inclinado através de uma porca roscada G 1/2".

Coloque a vedação entre as componentes, conforme apresentado na fig. 3.

Aparafuse as peças sem forçar, ajuste a ligação no sentido indicado e aperte tudo.

18

electrolux

Se a ligação puder ser facilmente inspeccionada em toda a sua extensão, existe a possibilidade de utilizar um tubo flexível de acordo com as normas em vigor. O tubo flexível deve ser bem fixo com grampos, em conformidade com as normas em vigor.

B flexível para utilização de modo a que:

não seja possível um sobreaquecimento em qualquer parte do mesmo, excepto em caso de temperatura ambiente superior a 30 °C; se o tubo flexível, para chegar à válvula de corte, tiver de ser colocado atrás do equipamento, deve ser instalado conforme apresentado na fig. 3;

não tenha um comprimento superior a 1500 mm;

não apresente estrangulamentos;

não esteja sujeito a tracção ou torção;

não entre em contacto com as extremidades cortantes ou cantos;

possa ser facilmente inspeccionado para verificar a sua condição.

O controlo do estado de conservação do tubo flexível consiste em verificar se:

não apresenta fissuras, cortes, marcas de queimadura nas extremidades e em todo o seu comprimento;

o material não está endurecido mas apresenta a sua elasticidade normal;

os grampos de fixação não estão enferrujados;

o prazo de validade não expirou.

Caso seja detectada uma ou mais anomalias, substitua o tubo em vez de o reparar.

É importante que o cotovelo seja instalado de modo correcto, com o ombro na extremidade da rosca encaixado no tubo de ligação da placa.

A montagem incorrecta levará à fuga de gás.

IMPOR T

Terminada a instalação, verifique se as uniões do tubo estão bem vedadas utilizando uma solução de água e sabão, nunca uma chama.

D

A) Tubo inclinado com porca na extremidade

D) Suporte do tubo de borracha para gás líquido

electrolux

19

O equipamento foi concebido para ser ligado a uma tomada monofásica de 230 V.

A ligação deve ser efectuada em conformidade com as leis e regulamentos em vigor.

Antes de ligar o equipamento:

1) verifique se o fusível principal e a instalação doméstica podem suportar a carga (ver a placa com o valor nominal);

2) verifique se a alimentação de energia está correctamente ligada à terra, em conformidade com as normas em vigor;

3) verifique se a tomada ou o interruptor bipolar utilizada(o) para a ligação eléctrica pode ser facilmente acedida(o) com o equipamento embutido no móvel.

O equipamento é fornecido com um cabo de ligação. Este cabo deve dispor de uma ficha adequada, com capacidade para suportar a carga identificada na chapa de identificação. A ficha tem de estar encaixada numa tomada adequada.

Se ligar o equipamento directamente ao sistema eléctrico, é necessário instalar um interruptor bipolar entre o equipamento e a alimentação de corrente, com uma distância mínima de 3 mm entre os contactos do interruptor, devendo este último ser de um tipo adequado para a carga necessária, em conformidade com as normas em vigor.

O cabo de ligação deve ser colocado de modo a que, em cada peça, não possa atingir uma temperatura superior a 90 °C.

O cabo de fase com a cor castanha (encaixado no contacto do bloco de terminais assinalado com “L”) deve estar sempre ligado à fase da rede.

A substituição do cabo de tensão deve ser efectuada exclusivamente pelo centro de assistência técnica ou por pessoal com competências similares, em conformidade com os regulamentos em vigor.

Deve ser utilizado apenas o cabo tipo

H05V2V2-F T90. A secção do cabo deve ser adequada à tensão e à temperatura de funcionamento.

O cabo de terra amarelo/verde deve ser aproximadamente 2 cm mais comprido do que os cabos de fase (fig. 4).

T erra (amar

Neutr elo/ver de) o

20

electrolux

Adaptação a Difer entes Tipos de Gás

Substituição de injector es

• Remova os apoios das panelas.

• Remova as tampas e os espalhadores dos queimadores.

• Com uma chave de caixa 7 desaparafuse e remova os injectores (fig. 5), e substituaos pelos exigidos para o tipo de gás tabela 2: injector es

• Monte novamente as peças seguindo o mesmo procedimento pela ordem inversa.

• Substitua a etiqueta com o valor nominal

(afixada perto do tubo de alimentação de gás) com a respectiva etiqueta para o novo tubo de alimentação de gás. A etiqueta encontra-se na embalagem dos injectores fornecidos juntamente com o equipamento.

Se a pressão do gás de alimentação for diferente ou variável, em comparação com a pressão exigida, deve ser montado um regular de pressão adequado no tubo de alimentação de gás, em conformidade com as normas em vigor.

Para regular o nível mínimo dos queimadores, proceda do seguinte modo:

• Acenda o queimador.

• Rode o botão até à posição mínima.

• Remova o botão.

• Com uma chave de fendas fina regule o parafuso do bypass posicionado no centro da haste de controlo da válvula de gás (ver fig. 6). Se mudar de gás natural de

20 mbar/13 mbar para gás líquido, aperte totalmente o parafuso de ajuste. Se mudar de gás líquido para gás natural de

20 mbar, desaperte o parafuso do bypass

Parafuso de ajuste do mínimo

aproximadamente 1/4 de uma volta. Se mudar de gás natural de 20 mbar para gás natural de 13 mbar, desaperte o parafuso do bypass aproximadamente 1/4 de uma volta. Se mudar de gás líquido para gás natural de 13 mbar, desaperte o parafuso do bypass aproximadamente 3/4 de uma volta.

• Por fim, verifique se a chama não se apaga ao rodar rapidamente o botão do máximo para o mínimo.

Este procedimento pode ser facilmente realizado independentemente da posição da placa ou do modo como esta está encastrada na banca.

As dimensões de corte são visualizadas na figura.

EP

580

SR

R

A

510

470

550

55 min.

electrolux

21

As dimensões são apresentadas em milímetros

A placa pode ser inserida num armário de cozinha encastrado, cuja profundidade se situe entre 550 mm e 600 mm. As dimensões das placas são visualizadas na fig. 7.

A distância mínima entre a extremidade do corte e a parede traseira deve ser

55 mm.

Caso existam paredes laterais, ou laterais do móvel perto da placa, as extremidades de corte devem ter uma distância mínima de 100 mm.

Os móveis suspensos ou exaustores devem ser colocados a uma distância mínima de 650 mm da placa.

22

electrolux

Antes de encaixar a placa no corte, deve ser inserida uma vedação adesiva na parte inferior da extremidade exterior da placa. É crucial que não sejam deixadas aberturas nesta vedação, de modo a evitar que eventuais derrames que ocorram perto da placa se infiltrem no armário de baixo.

1) Remova os apoios das panelas, as tampas e os espalhadores dos queimadores e rode a placa ao contrário, tendo atenção para que as velas de ignição não sejam danificadas durante esta operação.

2) Coloque a respectiva vedação em redor da borda da placa vitrocerâmica, tendo atenção para que as vedações fiquem unidas sem se sobreporem (fig.

8).

3) Coloque a placa no encaixe, tendo em atenção a centragem da mesma.

4) Fixe a placa com os respectivos parafusos fornecidos juntamente com o kit de queimadores (fig. 9).

A

Possibilidades de Inser

ção

Devem ser efectuadas as adaptações necessárias durante a concepção do móvel, de modo a evitar qualquer contacto com a base da placa que pode aquecer durante o seu funcionamento. A solução recomendada é apresentada na fig. 10. O painel encaixado sob a placa deve ser facilmente removido para permitir o fácil acesso, caso seja necessária qualquer intervenção por parte da assistência técnica.

electrolux

23

para ligações

Móvel com for no

As dimensões da reentrância da placa devem cumprir a indicação apresentada nas figs. 11 e 12, devendo a mesma dispor de intervalos para permitir o contínuo abastecimento de ar. Para evitar o sobreaquecimento, o encastramento deve ser realizado conforme apresentado nas figs. 13 e 14.

A ligação eléctrica da placa e do forno devem ser efectuadas separadamente, tanto por razões de segurança como para permitir que o forno seja facilmente desmontado do móvel.

24

electrolux

FO 0947 FO 0198

50 cm 2

120 cm 2

FO 0938

360 cm 2

FO 0939

180 cm

2

electrolux

25

Assistência e peças sobr esselentes originais

Antes de sair da fábrica, este equipamento foi testado e estudado por diversos técnicos e especialistas, de forma a que o utilizador possa obter os melhores resultados.

Qualquer trabalho de reparação necessário deverá ser realizado com o maior cuidado e atenção.

Por esta razão recomenda-se que, caso detecte qualquer problema, contacte o concessionário que lhe vendeu o equipamento, ou o Centro de Assistência Técnica autorizado da sua área de residência, especificando a natureza do problema, o modelo do equipamento (mod.

n.º do pr od.

As peças sobresselentes certificadas pelo fabricante do produto e que contenham este símbolo estão disponíveis apenas no Centro de

Assistência Técnica da sua área de residência e lojas de peças sobresselentes autorizadas.

26

electrolux

Garantia/Assistência T

écnica

Queremos felicitá-lo pela sua compra e agradecer a confiança depositada na nossa empresa.

O seu electrodoméstico dispõe de uma garantia de 24 meses para mão-de-obra e peças.

Se durante o período de garantia o seu electrodoméstico tiver uma avaria, contacte o Serviço Técnico Oficial.

SER VIÇO DE APOIO AO CLIENTE

21 440 39 00

(de 2a a 6a feira. das 10H–13H e das 14H–17H)

electrolux

27

1. O aparelho que acaba de adquirir possui uma garantia de dois anos a partir da data de aquisição. Os pedidos de assistência na garantia são gratuitos, mediante apresentação do respectivo certificado juntamente com a factura de compra.

2. A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão de obra e deslocação.

3. Em caso de imobilização do seu aparelho por período superior a 15 dias, a garantia será prolongada adicionando o tempo de imobilização à data de entrega nos nossos serviços.

4. Nos pedidos de assistência na garantia de Pequenos Electrodomésticos, os aparelhos a reparar deverão ser entregues directamente no ponto de assistência.

28

electrolux

Substituições de peças danificadas por mau manuseamento, instalação incorrecta, danos de transporte e danos provocados por condições atmosféricas adversas;

ELECTROLUX SER VICE; substituições de lâmpadas, filtros, juntas de borracha, vidros, botões, puxadores e acessórios de aspiradores; Todos os serviços de manutenção provocados pelo desgaste ou pela utilização do aparelho; Pedidos de demonstração de montagem e explicações de funcionamento; Danos no esmalte e/ou na pintura provocados por cortes ou pancadas; Uso intensivo em locais públicos ou profissionais, a menos que se trate de um produto adequado para o efeito; Desobstrução de bombas de limpeza e filtros.

MANIPULAÇÃO certificado.

INST ALAÇÃO INCORRECT A E NÃO REGULAMENT AR de água, ligações eléctricas ou hidráulicas não adequadas).

Assistência T écnica - ELECTROLUX SER VICE - Quinta da Fonte, Edifício

Gonçalves Zarco - Q 35, 2774-518 Paço de Ar cos.

NOT A 1: Deve conservar a factura de compra junto deste Certificado de

Garantia

NOT

A 2: Para a validade desta garantia, no momento da intervenção técnica é absolutamente impr escindível apr esentar ao pessoal autorizado o pr esente certificado junto da factura legal de compra do aparelho devidamente pr eenchida.

electrolux

29

Garantia Eur opeia

Este aparelho possui garantia da Electrolux em cada um dos países listados na parte de trás deste manual, para o período especificado na garantia do seu aparelho ou, caso contrário, pela lei. Se mudar de um destes países para outro dos países listados em baixo, a garantia do aparelho mudará também, estando sujeita aos seguintes requisitos:

• A garantia do seu aparelho tem inicio na data em que adquiriu o aparelho, a qual terá como prova o documento válido de compra emitido pelo vendedor do aparelho.

• A garantia do aparelho é válida para o mesmo período de tempo e para o mesmo tipo de trabalho e peças existente no seu novo país de residência para este modelo em particular ou gama de aparelhos.

• A garantia do aparelho é pessoal, para o comprador original, e não pode ser transferida para outro utilizador.

• O aparelho é instalado e usado de acordo com as instruções emitidas pela Electrolux e destina-se apenas ao uso doméstico, ou seja, não é usado para fins comerciais.

• O aparelho é instalado de acordo com todas as normas relevantes em vigor no seu novo país de residência.

As condições desta Garantia Europeia não afecta nenhum dos seus direitos concedidos por lei.

30

electrolux

electrolux

31

www.electrolux.pt

35692-9603 02/07

R.1

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
