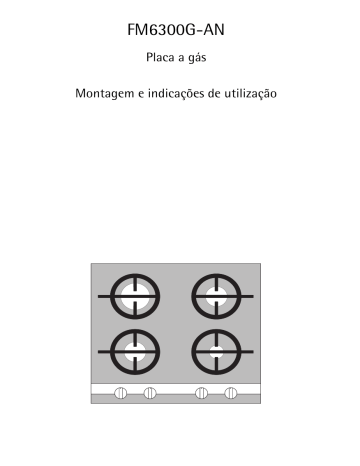

FM6300G-AN
Placa a gás
Montagem e indicações de utilização
Cara cliente, caro cliente,
por favor leia o presente Manual de Instruções com atenção e guarde-o
por forma a efectuar consultas futuras.
Entregue este Manual de Instruções aos proprietários seguintes do aparelho.
1
3
2
2
No texto são utilizados os seguintes símbolos:
Indicações de segurança
Aviso! Indicações que visam a sua segurança pessoal.
Atenção! Indicações que visam evitar danos no aparelho.
Indicações e sugestões práticas
Informações sobre o meio ambiente
Índice
Manual de instruções . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
Indicações de segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
Antes da primeira utilização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6
Descrição do aparelho. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Instalação da placa de fogão . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Potências dos queimadores. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ajustes dos interruptores dos focos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Foco de queima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
7
7
7
8
Utilização do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ligar e desligar o aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Sugestões para cozer e assar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Tachos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Poupar energia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Limpeza e manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
O que fazer, se … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Eliminação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Instruções de montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15
Montagem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Montagem de várias placas frontais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Condições de garantia . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24
Locais de assistência técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25
Assistência técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27
3
Manual de instruções
1 Indicações de segurança
3
Respeite estas indicações, dado que em caso de danos os mesmos não
serão abrangidos pela garantia.
Utilização de acordo com as normas
• Este aparelho apenas poderá ser utilizado para cozinhar e assar refeições domésticas.
• O aparelho não poderá ser utilizado como superfície de trabalho ou
plataforma.
• Não são permitidas transformações ou alterações do aparelho.
Segurança de gás/eléctrica
• O aparelho deverá ser ligado apenas por um técnico autorizado. Antes da instalação e da colocação em funcionamento, devem ler-se os
manuais de operação e de instalação com atenção.
• O aparelho só pode ser instalado segundo as disposições em vigor,
num local bem ventilado e com tamanho suficiente. Em caso de dúvida, fale com o seu instalador.
• Em caso de avarias no aparelho, danos no queimador ou na vitrocerâmica (rachas, rupturas, fissuras): Desligar o aparelho, fechar a alimentação de gás. Não utilizar o aparelho danificado!
• Em caso de ausência prolongada: Fechar a alimentação de gás central.
• As reparações no aparelho só podem ser efectuadas por técnicos especializados. Reparações inadequadas podem causar ferimentos graves. Se o seu aparelho necessitar de reparação, dirija-se à nossa
Assistência Técnica ou a um técnico qualificado.
Segurança para crianças
• Mantenha as crianças pequenas afastadas do aparelho.
• As crianças mais crescidas poderão utilizar o aparelho de acordo com
as instruções e sob vigilância.
4
Segurança durante a utilização
1
1
1
Aviso em caso de cheiro de gás:
• Não accionar interruptores eléctricos.
• Não acender fósforos ou isqueiros, não fumar.
• Abrir as janelas e portas, ventilar bem.
• Fechar a alimentação de gás central e no aparelho.
• Comunicar ao serviço de emergência do distribuidor de gás ou o
ponto de assistência.
• Não mexer no aparelho.
Respeitar adicionalmente as indicações de segurança do serviço de
distribuição de gás local!
• Ter cuidado com a ligação de electrodomésticos em tomadas próximo
do aparelho. Os cabos de ligação não podem entrar em contacto com
os focos quentes.
Aviso: Perigo de queimaduras!
• Durante o funcionamento os focos ficam quentes.
• Gorduras e óleos sujeitos a sobreaquecimento inflamam-se rapidamente. Se se cozinhar alimentos em gordura ou óleo (p. ex. batatas
fritas), deverá ter-se em atenção o processo de cozedura.
• Não colocar ou guardar combustíveis, materiais facilmente inflamáveis ou objectos que derretam (p.ex. filme, plástico, alumínio) em
cima do aparelho ou nas suas proximidades.
Segurança durante a limpeza
• Para efectuar a limpeza o aparelho deverá estar desligado e frio.
• A limpeza do aparelho com aparelhos a vapor ou de alta pressão não
é permitida por motivos de segurança.
Evitar danos no aparelho
• A vitrocerâmica pode ficar danificada devido a objectos que caem.
• Os objectos fundíveis e ressequidos podem queimar na vitrocerâmica,
devendo ser removidos imediatamente.
5
Antes da primeira utilização
• Retirar o suporte do tacho, o espalhador do queimador e a coroa do
queimador.
• Retirar quaisquer autocolantes que possam estar na vitrocerâmica
• Aplicar algumas gotas de solução de limpeza para vitrocerâmica e esfregar com um pano ou papel de cozinha.
• Secar a vitrocerâmica.
• Lavar o suporte do tacho, a coroa do queimador e o espalhador do
queimador com água quente e detergente manual. Secar.
• Voltar a colocar o suporte do tacho, o espalhador do queimador e a
coroa do queimador.
6
Descrição do aparelho
Instalação da placa de fogão
Queimador forte
Queimador normal
Queimador normal
Queimador de
cozedura
Calha frontal
Interruptor dos focos
Potências dos queimadores
Queimador / Tipo
de gás
Gás natural
Gás de cidade
Gás líquido
Queimador forte
3,0 kW
2,8 kW
2,8 kW
Queimador normal
1,9 kW
2,0 kW
1,9 kW
Queimador de cozedura
1,0 kW
1,0 kW
1,0 kW
Potência total
7,8 kW
7,8 kW
7,6 kW
Ajustes dos interruptores dos focos
Símbolo
Descrição
•
Posição desligado
potência máxima
potência mínima
7
Foco de queima
Portador do tacho
Espalhador do queimador
Coroa do queimador
3
8
Bico de chama total
Vela de ignição
Corpo do queimador
Sonda térmica
O aparelho está equipado com focos de queima totalmente seguros.
Se a chama se apagar, seja qual for a causa, a alimentação de gás é fechada automaticamente.
Utilização do aparelho
1
1
Atenção!
Antes de cada ligação, deve certificar-se de que a coroa e o espalhador do queimador estão bem
colocados sobre o corpo do queimador.
Se a coroa e o espalhador do queimador estiverem torcidos, a chama
fica irregular, podendo provocar danos no espalhador do queimador.
ATENÇÃO!
As aberturas de saída das chamas na coroa do queimador não podem
estar entupidas por comida recozida ou por detergentes.
9
Ligar e desligar o aparelho
1. Rodar o interruptor das placas para
a esquerda para a potência
máxima .
2. Pressionar o interruptor das placas
até o gás inflamar. Após a ignição,
manter o interruptor das placas
pressionado durante aprox.
5 seundos. Se a chama se extinguir,
repetir o processo de ignição.
3. Ajustar a potência desejada.
É possível ajustar desde a potência
máxima até à potência mínima .
4. Para terminar o processo de cozedura, rodar para a posição de desligado.
3
1
10
Em caso de falha de tensão ou de velas de ignição húmidas (devido a
alimentos que deitaram por fora ou a limpeza) os focos podem ser acesos com um isqueiro ou um fósforo.
AVISO!
Retirar os tachos do foco apenas com a potência mínima ou na posição desligado •.
Sugestões para cozer e assar
Tachos
Use tachos com o fundo plano. O tacho tem de assentar bem no portador
Poupar energia
2
Sempre que possível deve fechar-se
o tacho com a tampa.
As chamas não podem ultrapassar o
fundo da dos tachos.
Recomendamos as seguintes dimensões:
Foco
Diâmetro mínimo do tacho
Queimador de cozedura
120 mm
Queimador normal
140 mm
Queimador forte
160 mm
11
Limpeza e manutenção
1
1
1
Aviso: Durante a limpeza os queimadores têm de estar desligados. Certifique-se de que a placa está suficientemente fria para poder tocar em
todas as peças sem perigo.
Atenção! Os produtos de limpeza agressivos e abrasivos danificam o
aparelho. Limpar com água e detergente.
Atenção! Os resíduos dos produtos de limpeza danificam o aparelho.
Remover os resíduos com água e detergente.
Vitrocerâmica
1. Colocar o raspador em posição inclinada em relação à superfície de vitrocerâmica.
2. Remover a sujidade com movimentos deslizantes.
3. Limpar o aparelho com um pano húmido e um pouco de detergente.
4. A seguir, secar com um pano limpo.
remover
imediatamente
com o aparelho frio
açúcar, doce
sim
---
plásticos, folhas de alumínio
sim
---
margens de calcário e água
---
sim
salpicos de gordura
---
sim
descoloração metálica brilhante
---
sim
Tipo de sujidade
com
raspador de limpeza*
Solução de limpeza
para vitrocerâmica
ou aço inoxidável*
*O raspador de limpeza, a solução de limpeza para vitrocerâmica ou aço inoxidável podem ser
adquiridos em lojas especializadas
Coroa e espalhador do queimador
Limpar a coroa e o espalhador do queimador em água de lavagem, remover a sujidade forte com uma escova suave depois de colocar de molho. As aberturas de saída de chama das coroas do queimador têm de
estar sempre limpas e desimpedidas.
Portador do tacho
Lavar o portador do tacho com água quente e detergente, limpar a sujidade forte com um pano molhado.
12
Calha frontal amovível
A calha frontal em alumínio possui uma fixação magnética. Pode ser retirada manualmente com facilidade, podendo ser limpa com um detergente comum. Não utilizar agentes abrasivos ou esponjas duras, a fim
de evitar riscar a mesma. Não lavar a calha na máquina de lavar louça.
O que fazer, se …
Problema
O foco de queima não se
inflama.
Possível causa
O interruptor não foi pressionado convenientemente.
A vela de ignição está húmida ou suja.
Os focos de queima apagam-se na posição máxima, mesmo após várias
tentativas para ligar.
3
Pressionar o interruptor
bem até ao batente.
Secar ou limpar a vela de
ignição, se necessário
acender com isqueiro ou
fósforo.
Falha na alimentação de
corrente. O fusível da instalação eléctrica doméstica (quadro eléctrico)
disparou.
Verificar os fusíveis. Se o
fusível disparar mais vezes,
informar o serviço de assistência técnica.
O dispositivo de ignição
está avariado.
Informar o serviço de assistência técnica.
Sujidade na sonda térmica. Limpar o sonda térmica.
Se isto não der resultado,
informar o serviço de assistência técnica.
Defeito na sonda térmica.
1
Ajuda
Informar o serviço de assistência técnica.
Se não conseguir resolver a avaria através das ajudas acima referidas, poderá contactar o revendedor ou a Assistência Técnica.
Aviso! As reparações no aparelho apenas poderão ser efectuadas por
pessoal técnico. Devido a reparações incorrectas poderão existir danos
gravíssimos para os utilizadores.
Quando contactar a Assistência Técnica devido a um funcionamento irregular, a visita do nosso técnico/revendedor pode não ser gratuita,
mesmo durante o prazo da garantia.
13
Eliminação
2
2
Material de embalagem
Os materiais utilizados na embalagem deste aparelho são compatíveis
com o ambiente e recicláveis. As peças em plástico estão identificadas,
por exemplo, >PE<, >PS< etc. Elimine os materiais de embalagem de
acordo com a sua identificação, utilizando para o efeito os contentores
de recolha existentes para essa finalidade nos locais de eliminação de
resíduos da sua área de residência.
Aparelho usado
W
no produto ou na embalagem indica que este produto
O símbolo
não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento
eléctrico e electrónico. Ao garantir uma eliminação adequada deste
produto, irá ajudar a evitar eventuais consequências negativas para o
meio ambiente e para a saúde pública, que, de outra forma, poderiam
ser provocadas por um tratamento incorrecto do produto. Para obter
informações mais pormenorizadas sobre a reciclagem deste produto,
contacte os serviços municipalizados locais, o centro de recolha selectiva
da sua área de residência ou o estabelecimento onde adquiriu o produto.
14
Instruções de montagem
Indicações de segurança para a montagem
As leis, regulamentos, directivas e normas válidas no país de intervenção deverão ser respeitadas (normas de segurança, reciclagem correcta
e adequadamente, etc.).
A montagem apenas poderá ser efectuada por um técnico.
Deverão ser respeitadas as distâncias mínimas entre aparelhos e armários.
Por baixo das gavetas tem que ser montada uma base de protecção.
Os planos de secção na bancada deverão ser protegidos com um material de vedação adequado e com protecção anti-humidade.
A vedação une o aparelho à bancada sem falhas.
Assegurar a protecção antichoque através da montagem adequada.
Indicações de segurança para a ligação eléctrica
Se o cabo de alimentação deste aparelho estiver danificado, terá de ser
substituído por um cabo de ligação especial (tipo H05BB-F Temp. máx.
90° ou superior). Este pode ser adquirido junto do serviço de assistência
técnica.
Respeitar as regras de segurança da electrotecnia.
Na instalação eléctrica está previsto um dispositivo que permite separar
o aparelho da rede com uma extensão de abertura de contacto de pelo
menos 3 mm omnipolar.
Entre os separadores apropriados válidos, contam-se interruptores LS,
fusíveis (que devem ser retirados da sede), interruptores FI e protecções.
Indicações de segurança para a ligação do gás
1
AVISO!
Durante a montagem, o aparelho não pode estar ligado à alimentação
de corrente: desligar a ficha ou desligar ou retirar os fusíveis. Fechar a
alimentação de gás central.
• Deve ser montada uma torneira de bloqueio entre a alimentação de
gás e o aparelho.
• Verificar antes da ligação, se as condições de ligação locais (tipo e
pressão de gás) correspondem ao ajuste do aparelho.
• Os valores ajustados para este aparelho estão indicados na respectiva
placa de características.
• Os ajustes actuais para o tipo e pressão do gás estão indicados num
autocolante junto ao tubo de ligação.
15
• Este aparelho não se destina a ser ligado a um sistema de evacuação
de gases de escape. Tem de ser ligado de acordo com as condições de
instalação em vigor. Devem ser respeitadas as respectivas medidas de
ventilação.
Ligação do gás
• O tubo de ligação do gás com rosca de 1/2’’ encontra-se atrás, à esquerda no aparelho.
• A peça de extremidade com porca
(1), a vedação (2) e a peça de ligação (3) devem ser montadas com
indicado na imagem.
• Recomenda-se a utilização de
uma tomada de segurança para
gás.
• A ligação pode ser fixa ou ser feita
através da utilização de um tubo
de segurança de gás permitido
com tomada.
• Em caso de utilização de tubo de
segurança de gás, deve ter-se
atenção para que este não passe por zonas quentes. O tubo deve ser
colocado solto e não pode entrar em contacto com peças móveis do
aparelho (p. ex. gavetas).
Cortar a vedação
1
• Na parte inferior do aparelho está colada uma fita vedante. As duas
extremidades sobrepõem-se e têm de ser cortadas à face.
AVISO!
Após a instalação, verificar sempre a estanqueidade das uniões com a
ajuda de uma solução saponácea. Nunca usar uma chama para verificar a estanqueidade.
Colocação em funcionamento
• Acender todos os focos de queima e verificar a respectiva estabilidade
com a potência máxima e mínima.
16
Montagem
17
18
19
Montagem de várias placas frontais
3
Peças adicionais: travessa(s) de ligação, silicone resistente ao calor,
bloco de borracha, raspador.
Utilizar unicamente silicone especial resistente ao calor.
Corte
Distância até à parede: no mínimo 50 mm
Profundidade: 490 mm
Largura: As larguras de todos os aparelhos a encastrar são adicionadas
descontando-se 20 mm (ver também “Visão global de todas as larguras
de aparelhos”)
Exemplo:
Montagem de vários aparelhos
1. Calcular o corte e serrar.
2. Levantar a calha frontal dos aparelhos manualmente (fixação magnética).
3. Colocar os aparelhos individualmente sobre uma superfície macia (por
exemplo uma manta) com o lado inferior voltado para cima.
4. Aparafusar/engatar as braçadeiras tensoras/garras nos respectivos orifícios das caixas de protecção.
20
5. Colocar o primeiro aparelho no respectivo corte. Colocar as travessas de
ligação no corte e empurrar contra o aparelho.
6. Colocar silicone nos cantos dos aparelhos que irão ficar encostados. Colocar silicone na extremidade da travessa.
7. Do lado inferior, aparafusar ligeiramente as braçadeiras tensoras/garras
à bancada de trabalho e à travessa de ligação.
21
8. Colocar as calhas frontais nos aparelhos. Verificar se o encosto lateral
das calhas entre si se encontra correcto.
9. Apertar os parafusos das braçadeiras tensoras/garras.
10. Colocar um fio de silicone nas fissuras entre os aparelhos.
11. Humedecer o fio de silicone com um pouco de água com sabão
12. Pressionar fortemente o bloco de borracha contra a vitrocerâmica e
deslocar lentamente ao longo da fissura.
13. Deixar endurecer o silicone até ao dia seguinte.
14. Remover cuidadosamente o silicone em excesso utilizando o raspador
15. Limpar cuidadosamente a placa vitrocerâmica
16. Voltar a colocar as calhas frontais
22
Vista global de todas as larguras de aparelhos
180 mm
Tampo
360 mm
Placa vitrocerâmica com 2 focos de aquecimento incandescentes
Placa vitrocerâmica com 2 focos de indução
Placa de gás com 2 queimadores
Grelhador
Grelhador/Fritadeira
Frigideira Wok
580 mm
Placa vitrocerâmica com 4 focos de aquecimento incandescentes
Placa de gás com 4 queimadores
720 mm
Placa vitrocerâmica com 4 focos de aquecimento incandescentes
Placa vitrocerâmica com 4 focos de indução
Placa de gás com 4 queimadores
23
Condições de garantia
Portugal
Em Portugal são válidas exclusivamente as condições de garantia da
marca AEG elaboradas pela Electrolux,Lda., com sede em Estrada Casais
Mem Martins, Alto Forte, 2635 445 Rio Mouro, as quais vão junto ao
aparelho.
Electrolux, LDA
Quinta da Fonte
Edifício Gonçalves Zarco - Q 35
2780-730 PAÇO DE ARCOS
Tel.: (21) 440 39 00
Fax: (21) 440 39 99
Assistência técnica (Service)
Tel.: (21) 440 39 39
Fax: (21) 440 39 93
24
Locais de assistência técnica
25
26
Assistência técnica
Em caso de avarias técnicas verifique primeiro, se consegue resolver o
problema com ajuda do Manual de instruções (Capítulo „O que fazer,
se...“).
Se não conseguir resolver o problema contacte por favor a Assistência
Técnica ou um dos nossos parceiros.
De modo a poder ajudá-lo rapidamente necessitamos dos seguintes
dados:
– Designação do modelo
– Número do produto (PNC)
– Número de série (S-No.)
(Ver números na placa de características)
– Tipo de avaria
– eventual mensagem de erro que o aparelho apresente
– Combinação de três letras e algarismos da placa de cerâmica de vidro
De modo a ter os códigos do seu aparelho sempre à mão, sugerimos que
os introduza aqui:
Designação do modelo:
.....................................
PNC:
.....................................
S-No:
.....................................
27
From the Electrolux Group. The world´s No.1 choice.
The Electrolux Group is the world´s largest producer of powered appliances for kitchen, cleaning and outdoor
use. More than 55 million Electrolux Group products (such as refrigerators, cookers, washing machines,
vacuum cleaners, chain saws and lawn mowers) are sold each year to a value of approx. USD 14 billion in more
than 150 countries around the world.
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg-electrolux.de
© Copyright by AEG
374 453 314-A-130905-01
Sujeito a alterações sem aviso prévio
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
