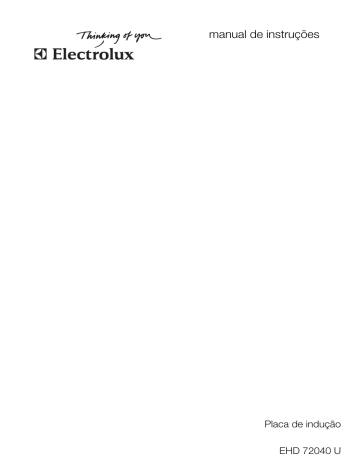

manual de instruções

Placa de indução

EHD 72040 U

We were thinking of you when we made this product

Bem-vindo ao mundo Electrolux

Obrigado por ter escolhido adquirir um produto de primeira classe da Electrolux, que esperamos lhe traga muito prazer no futuro. A ambição da Electrolux é oferecer uma vasta variedade de produtos de qualidade que tornem a sua vida ainda mais confortável. Pode encontrar alguns exemplos na capa deste manual.

Tire alguns minutos para estudar este manual para que possa começar a tirar partido dos benefícios do seu novo aparelho. Nós prometemos que lhe irá proporcionar uma experiência superior e confortante como utilizador. Boa sorte!

electrolux 3

4 electrolux índice

Índice

Manual de instruções

Indicações de segurança

Descrição do aparelho

Utilização do aparelho

Sugestões para cozer e assar

Limpeza e manutenção

O que fazer, se …

Eliminação

Instruções de montagem

28

29

Montagem 30

Montagem de várias placas frontais 34

Garantia/Assistência Técnica

Assistência técnica

39

42

11

21

24

26

5

5

7

Os símbolos que se seguem são utilizados no presente manual:

1

Informações importantes relativas à segurança de pessoas e à prevenção de danos a aparelhos.

3

Informações gerais e conselhos úteis

2

Informações ambientais

manual de instruções electrolux 5

Manual de instruções

Indicações de segurança

Respeite estas indicações, dado que em caso de danos os mesmos não serão abrangidos pela garantia.

5

Este aparelho está em conformidade com as seguintes directivas da

CE:

– 73/23/CEE de 19.02.1973

- Directiva de Baixa Tensão

– 89/336/CEE de 03.05.1989 Directiva CEM (Compatibilidade Electromagnética), incluindo a directiva de revisão 92/31/CEE

– 93/68/CEE de 22.07.1993 – Directiva da Marcação CE

Utilização de acordo com as normas

• Este aparelho apenas poderá ser utilizado para cozinhar e assar refei-

ções domésticas.

• O aparelho não poderá ser utilizado como superfície de trabalho ou plataforma.

• Não são permitidas transformações ou alterações do aparelho.

• Não colocar ou guardar combustíveis, materiais facilmente inflamáveis ou objectos que derretam (p.ex. filme, plástico, alumínio) em cima do aparelho ou nas suas proximidades.

Segurança para crianças

• Mantenha as crianças pequenas afastadas do aparelho.

• As crianças mais crescidas poderão utilizar o aparelho de acordo com as instruções e sob vigilância.

• Recomendamos a activação da segurança para crianças para evitar que o aparelho seja ligado inadvertidamente por crianças e animais domésticos.

Segurança geral

• A montagem e a ligação do aparelho apenas deverão ser efectuadas por técnicos autorizados.

• Os aparelhos de encastrar apenas poderão ser colocados em funcionamento, depois de montados em armários de encastrar e bancadas conforme as normas.

• Em caso de avarias no aparelho ou danos no vidro cerâmico (rupturas, falhas ou fendas), o aparelho deverá ser desligado e desconectado da corrente eléctrica, de modo a evitar um possível choque eléctrico.

• As reparações no aparelho apenas poderão ser efectuadas por técnicos especializados e autorizados.

6 electrolux indicações de segurança

Segurança durante a utilização

• Gorduras e óleos sobreaquecidos inflamam-se muito rapidamente.

Não efectue processos de cozedura com gordura e óleo sem vigilância

(p. ex. batatas fritas).

• Existe perigo de queimaduras se o aparelho for utilizado sem precau-

ção.

• Retire os autocolantes e películas do vidro cerâmico.

• Os cabos dos aparelhos eléctricos não poderão entrar em contacto com as superfícies quentes dos mesmos ou com tachos e afins quentes.

• Desligue o foco após cada utiliza-

ção.

Segurança durante a limpeza

• Para efectuar a limpeza o aparelho deverá estar desligado e frio.

• A limpeza do aparelho com aparelhos a vapor ou de alta pressão não

é permitida por motivos de seguran-

ça.

Evitar danos no aparelho

• O vidro cerâmico poderá ser danificado por objectos que lhe caírem em cima.

• Embates com tachos e afins podem danificar o rebordo do vidro cerâmico.

• Tachos e afins em ferro fundido, fundição de alumínio ou com bases danificadas podem riscar o vidro cerâmico quando movidos.

• Objectos que derretem e fervuras que derramem deverão ser imediatamente retiradas dado que queimam em cima do vidro cerâmico.

• Evitar cozinhar com os tachos e panelas vazios, pois pode provocar danos na louça ou na vitrocerâmica.

• Não utilizar os focos com tachos e afins vazios ou sem os mesmos.

descrição do aparelho electrolux 7

Descrição do aparelho

Instalação da placa de fogão

Foco de indução 1400 W com função piloto 1800 W

Foco de indução 1850 W com função piloto 2500 W

Calha frontal

Foco de indução 1400 W com função piloto 1800 W

Painel de comandos

Foco de indução 2300 W com função piloto 3700 W

8 electrolux descrição do aparelho

Equipamento do painel de comados

lado esquerdo

Sinalização de controlo Bloqueio

Lâmpada de controlo de cozedura

Indicação de grau de cozedura

Indicação de temporizador

Indicação de grau de coze-

Lâmpada de controlo de cozedura

Selecção do grau de cozedura

Temporizador Função automática/

Função de potência

Bloqueio de segurança para crianças

Função automática/Função de potência lado direito

Lâmpada de controlo de cozedura

Indicação de grau de cozedura

Selecção do tempo para o temporizador

Indicação de temporizador

Selecção do grau de cozedura

Indicação de grau de cozedura

Lâmpada de controlo de cozedura

Lâmpada de controlo Ligar/

Desligar

Selecção do grau de cozedura

Selecção do tempo para o temporizador

Selecção do grau de cozedura

Função automática/

Função de potência

Temporizador Função automática/

Função de potência

Ligar/desligar

descrição do aparelho electrolux 9

Sensores Touch Control

O aparelho é comandado através de sensores Touch Control. As funções são comandadas através do toque dos sensores, e confirmadas através de indica-

ções, e confirmadas por sinais acústicos.

Os sensores são tocados de cima, sem tapar os outros sensores.

Sensor

Ligar/desligar

Aumentar os ajustes

Diminuir os ajustes

Função

Ligar e desligar os focos

Aumentar grau de cozedura

Diminuir grau de cozedura

Temporizador

Aumentar os ajustes

Selecção do temporizador

Aumentar tempo de temporizador

Diminuir os ajustes Diminuir tempo de temporizador

Bloqueio de segurança para crianças

Bloquear o painel de comandos por causa das crianças

Piloto Ligar e desligar a função piloto

Indicar

Indicação Descrição

¾ u

Nível para manter quente

O foco está desligado

Nível para manter quente/a função

STOP+GO está ajustada

¿

-

Ç

Graus de cozedura e

Erro h l

Calor residual

Segurança para crianças p

_

Piloto

O Grau de cozedura está ajustado

Surgiu uma função de erro

O foco ainda está quente segurança para crianças estão ligados.

A função piloto está activada

Desconexão de segurança A desconexão de segurança está activa

10 electrolux descrição do aparelho

Indicador de calor residual

Aviso! Perigo de queimaduras devido a calor residual. Após serem desligados, os focos necessitam de algum tempo até arrefecerem. Respeitar a indicação de calor h residual.

O calor residual poderá ser utilizado para derreter ou manter comida quente.

Os focos de indução produzem o calor necessário para ferver directamente no fundo da loiça para cozinhar. A vitrocerâmica é aquecida através do retorno do calor da loiça para cozinhar.

A ventoinha liga e desliga automaticamente independentemente da temperatura da parte electrónica.

utilização do aparelho electrolux 11

Utilização do aparelho

Utilize o foco de indução com tachos adequados.

Ligar e desligar o aparelho

Ligar

Desligar

Painel de comandos

Premir durante 2 segundos

Premir durante 1 segundo

Indicação

¾

/ h h

/ nenhuns

Sinalização de controlo acende apaga

Depois de ter sido ligado, deverá ser ajustado um grau de cozedura ou uma função no espaço de tempo de 10 segundos, caso contrário o aparelho desliga-se automaticamente.

Também é possível desligar tocando simultaneamente em e . Dies gilt für alle Einzelfunktionen, zum

Beispiel ”Timer ausschalten”. Isto é válido para todo funções individuais como, por exemplo, “Desligar o temporizador”.

Ajustar o grau de cozedura

Aumentar

Diminuir

Desligar

Painel de comandos

Tocar

Tocar

Tocar simultaneamente e

Indicação u

até

Ç

Ç

até

¾

¾

12 electrolux utilização do aparelho

Função automática e função de potência

O sensor comanda a função de potência e a função automática. Ambas as funções disponibilizam ao foco de aquecimento uma potência superior durante um curto período de tempo.

Função

Função automática

Condição

Está regulado um grau de cozedura entre

1

e

8

Resultado

O aparelho aquece no grau de cozedura

9

até que seja atingido o grau de cozedura regulado

Função de potência Está regulado o grau de cozedura

0

ou

9

O aparelho aquece durante, no máximo, 10 minutos, no grau de cozedura p

.

Utilize o aquecimento automático

Todos os focos estão equipados com um aquecimento automático.

Com o aquecimento automático, o foco muda durante um determinado tempo para a potência máxima e volta depois automaticamente ao grau de cozedura ajustado.

Função automática

Ligar

Sensor

Desligar

Tocar durante 1 segundo com grau de cozedura

1

a

8 do

Tocar durante 1 segun-

Lâmpada de controlo permanece acesa durante o impulso de aquecimento apaga

Se durante o aquecimento for seleccionado um grau de cozedura mais elevado, p. ex. de

Á

para

Ã

, o tempo de aquecimento será ajustado.

utilização do aparelho electrolux 13

A duração do impulso de aquecimento automático depende do grau de cozedura seleccionado.

Grau de cozedura v

7

8

5

6

9

3

4

1

2

Duração do impulso de aquecimento [min:seg]

0:10

0:10

0:10

3:10

5:50

10:10

2:00

2:30

2:50

---

14 electrolux utilização do aparelho

Ligar e desligar a função piloto

A função piloto disponibiliza aos focos de indução capacidades adicionais, p. ex. levar rapidamente à fervura uma grande quantidade de água.

A função piloto é activada durante 10 minutos. De seguida o foco de indução regressa automaticamente para o grau de cozedura 9.

Ligar

Desligar

Painel de comandos

tocar, estando o grau de cozedura regulado para

0

ou

9

Lâmpada de controlo/

Indicação acende, p

tocar

tocar apaga,

9 apaga,

9

Gestão de energia

Os focos dispõem de uma potência máxima.

Se ao ligar a função piloto esta potência for ultrapassada, a gestão de energia reduz o grau de cozedura de outro foco.

Na indicação deste foco, e durante um minuto o grau de cozedura muda entre o grau ajustado e o máximo possível.

De seguida é exibido o grau de cozedura real.

Exemplo:

Foco ligado por último ajustado

Grau de cozedura p

Outro foco ajustado

Grau de cozedura

9 indicação

7

em alternância com

9 real Grau de cozedura

7

Se a função piloto terminar, o foco muda automaticamente para o grau de cozedura ajustado anteriormente.

utilização do aparelho electrolux 15

Utilizar a segurança para crianças

A segurança para crianças impede a utilização indevida do aparelho.

A segurança para crianças apenas poderá ser activada e desactivada, quando o aparelho se encontrar ligado mas sem que esteja regulado qualquer grau de cozedura para qualquer dos focos de aquecimento.

Ligar a segurança para crianças

Passo Painel de comandos Indicação/Sinal

1.

Ligar o aparelho (não regular nenhum grau de cozedura)

¾

2.

tocar l

O aparelho desliga-se. A segurança para crianças encontra-se ligada.

Caso deseje utilizar um foco de aquecimento bloqueado (Indicação l

), será emitido um sinal acústico.

16 electrolux utilização do aparelho

Desactivar a segurança para crian-

ças

Pode desligar a segurança para crian-

ças para efectuar uma cozedura, continuando activa depois da conclusão da mesma.

1.

Passo Painel de comandos

Ligar o aparelho

Indicação/Sinal l

¾

/ sinal acústico 2.

Tocar simultaneamente em e de um foco qualquer

Poderá ser utilizado normalmente até o aparelho ser desligado.

Após ultrapassar a segurança para crianças, dentro de aprox. 10 segundos, deve ser regulado um foco ou uma função, caso contrário o aparelho desliga automaticamente.

Desligar a segurança para crianças

1.

Passo

2.

Painel de comandos

Ligar o aparelho

tocar l

0

Indicação/Sinal

acende

O aparelho desliga-se. A segurança para crianças encontra-se desligada.

utilização do aparelho electrolux 17

Utilizar o temporizador

Todos os focos podem utilizar simultaneamente uma função de temporizador.

Função Condição

Dispositivo para desligar automaticamente

Cronómetro com um foco de aquecimento regulado com focos de aquecimento não utilizados

Resultado após terminado o tempo sinal acústico

0

acende o foco de aquecimento desliga-se sinal acústico

0

acende

Se um grau de cozedura adicional for ajustado para um cronómetro ajustado do foco, o foco desliga após decorrido o tempo ajustado.

Seleccionar o foco de aquecimento

1.

Passo Painel de comandos tocar no esquerdo

1x

Indicação

A lâmpada de controlo do foco de aquecimento traseiro esquerdo pisca

2.

tocar no esquerdo

1x

A lâmpada de controlo do foco de aquecimento dianteiro esquerdo pisca

1.

Passo Painel de comandos tocar no direito 1x

Indicação

A lâmpada de controlo do foco de aquecimento traseiro direito pisca

2.

tocar no direito 1x A lâmpada de controlo do foco de aquecimento dianteiro direito pisca

18 electrolux utilização do aparelho

Ajustar o tempo

Passo Painel de comandos Indicação

1.

Seleccionar o foco de aquecimento

A lâmpada de controlo do foco de aquecimento seleccionado pisca

2.

ou , tocar

0

a

99 minutos

Após alguns segundos a lâmpada de controlo pisca mais lentamente.

O tempo encontra-se regulado.

É iniciada a contagem decrescente do tempo.

Caso se encontrem reguladas outras funções de temporizador, decorridos alguns segundos será indicado o período de tempo restante mais curto do temporizador direito ou esquerdo. A respectiva lâmpada de controlo pisca.

Desligar função do temporizador

Passo Painel de comandos Indicação

1.

Seleccionar o foco de aquecimento

A lâmpada de controlo do foco de aquecimento seleccionado pisca mais rapidamente

É apresentado o tempo restante

2.

tocar O tempo restante decresce até 0.

A lâmpada de controlo apaga-se.

A função de temporizador para o foco de aquecimento seleccionado encontra-se desligada.

Alterar o tempo

Passo

1.

2.

Painel de comandos Indicação

Seleccionar o foco A sinalização de controlo do foco seleccionado pisca mais rapidamente

É indicado o tempo restante tocar or

01

até

99 minutos

Após alguns segundos a sinalização de controlo pisca mais lentamente.

O tempo está ajustado.

O tempo é contado para trás.

utilização do aparelho electrolux 19

Indicar o tempo restante de um foco

Passo

1.

Painel de comandos Indicação

Seleccionar foco A lâmpada piloto do foco seleccionado pisca mais rapidamente

O tempo restante é indicado

Após alguns segundos a lâmpada piloto pisca mais devagar.

Desligar o sinal acústico

Passo

1.

Painel de comandos Sinal acústico premir

O sinal acústico emudece.

Confirmação acústica

20 electrolux utilização do aparelho

Desconexão de segurança

Placa

• Se depois de ligar a placa não for ajustado qualquer grau de cozedura num foco num espaço de tempo de

10 segundos, a placa desliga-se automaticamente.

• Se um ou mais sensores forem cobertos durante mais de 10 segundos por um tacho, ouve-se um sinal acústico e a placa desliga-se automaticamente.

• Se todos os focos forem desligados, a placa desliga automaticamente após cerca de 10 segundos.

Painel de comandos

Humidade (p. ex. um pano molhado) ou líquido a derramar para cima do painel de comandos desliga imediatamente todos os focos.

Focos de indução

• Em caso de sobreaquecimento (por exemplo, devido a uma panela vazia que se encontra a ser aquecida) o foco de aquecimento desliga-se automaticamente e é apresentado o símbolo

_

. Antes de voltar a ser utilizado, o foco de aquecimento deverá ser regulado para a posição

0 devendo aguardar-se que o mesmo arrefeça.

• Caso não sejam utilizados recipientes adequados, o símbolo f

acender-se-á no visor e, 2 minutos mais tarde a sinalização do foco de aquecimento desliga-se.

• Se um dos focos não for desligado ou o grau de cozedura não for alterado após um determinado período de tempo, o respectivo foco desliga automaticamente. É exibido

_

. Antes da utilização seguinte o foco deverá ser ajustado para 0.

Grau de cozedura v, 1 - 2

3 - 4

5

6 - 9

Desligar após

6 horas

5 horas

4 horas

1,5 horas

Sugestões para cozer e assar

sugestões para cozer e assar electrolux 21

Nota sobre Acrilamida

De acordo com as mais recentes descobertas científicas, ao alourar demasiado os alimentos, principalmente os produtos com muito amido, pode causar danos à saúde devido ao acrilamida. Assim sendo, aconselhamos sempre que possível cozinhar a temperaturas baixas e não tostar demasiado os alimentos.

Loiça para cozinhar para focos de indução

Material da loiça

Material da loiça aço, aço esmaltado gusa aço inoxidável alumínio, cobre, latão vidro, cerâmica, porcelana indicado se indicado pelo fabricante sim sim

---

---

A loiça indicada para focos de indu-

ção é respectivamente identificada pelo fabricante.

Teste de qualificação

A loiça para cozinha é adequada para indução se ...

• ... um pouco de água aquecer sobre um foco de indução com grau de cozedura 9 dentro de pouco tempo.

• ... um imã permanecer fixo ao fundo da loiça.

Alguma loiça pode produzir ruídos durante a cozedura sobre focos de indução. Estes ruídos não representam qualquer falha do aparelho e o seu funcionamento não é comprometido de qualquer maneira.

Base da loiça

O fundo da loiça para cozinhar deve ser o mais espesso e plano possível

22 electrolux sugestões para cozer e assar

Tamanho do recipiente

Os focos de indução adaptam-se automaticamente ao tamanho do fundo da loiça até um determinado limite. No entanto, a parte magnética do fundo da loiça tem de ter um diâmetro mínimo em função do tamanho do foco.

Diâmetro dos focos [mm]

210

180

145

Diâmetro mínimo da base da loiça [mm]

180

145

120

A loiça de cozinha deverá ser colocada no foco de forma central.

Sugestões para poupar energia

Coloque a loiça para cozinhar em cima do foco antes de o ligar.

Coloque sempre que possível as tampas na loiça para cozinhar.

sugestões para cozer e assar electrolux 23

Exemplos de utilização para cozinhar

Os dados nas tabelas seguintes são aproximados.

Nível de cozedura

Processo de cozedura

0

1

Manter quente

1-2

2-3

Derreter

Puré

Deixar abrir adequado para Duração Dicas

Desligado

Para manter hortaliça quentes,

Molho holandês,

Derreter manteiga, chocolate, gelatina

Se necessário

5-25 Min.

Omeletas, ovos mexidos, 10-40 Min.

tapar

Mexer de vez em quando

Deixar abrir arroz ou leitecreme,

Aquecer alimentos prontos

25-50 Min.

Cozinhar com tampa

Adicionar pelo menos metade da quantidade de liquido ao arroz, pratos com leite mexer de vez em quando

3-4

Estufar

Guisar

Guisar legumes, peixe

Estufar peixe

Estufar batatas

20-45 Min.

20-60 Min.

No caso dos legumes juntar poucos líquidos (algumas colheres)

Utilizar poucos líquidos, p. ex. no máx.

¼

l de

água para 750 g de batatas

4-5 Cozer

6-7

Moderado

Assar

Cozinhar grandes quantidades de alimentos, ensopados e sopas

Escalopes, cordon bleu, costeletas, almôndegas, salsichas, fígado, ovos, bolos de ovos, fritar donuts

60-150 Min.

cozedura consecutiva

Até 3 l de água mais ingredientes

Mexer de vez em quando

7-8

9

Intenso

Assar ferver alourar fritar

Panqueca de batata, fatias de lombo, bifes, massa

5-15 Min.

por frigideira

Mexer de vez em quando

Ferver grandes quantidades de água, alourar carne (gulasch, carne estufada) fritar batatas

A função piloto adequa-se ao aquecimento de quantidades maiores de líquidos.

24 electrolux limpeza e manutenção

Limpeza e manutenção

Atenção! Perigo de queimaduras devido ao calor residual.

Atenção! Detergentes fortes e abrasivos danificam o aparelho. Limpe com água e detergente para a loiça.

Atenção! Os resíduos de detergentes danificam o aparelho. Retire os resíduos com água e detergente para a loiça.

Limpe o aparelho após cada utilização.

1.

Limpe o aparelho com um pano húmido e um pouco de detergente para a loiça.

2.

Seque o aparelho com um pano limpo.

limpeza e manutenção electrolux 25

Remova as sujidades

1.

Coloque as espátulas de limpeza na diagonal sobre a superfície de vidro cerâmico.

2.

Remova as sujidades com a lâmina deslizante.

3.

Limpe o aparelho com um pano húmido e um pouco de detergente para a loiça.

4.

Seque o aparelho com um pano limpo.

retirar

Tipo de sujidade imediatamente

Açúcar, comida com açúcar

Plásticos, folhas de alumínio

Margens de calcário e água

Salpicos de gordura sim sim

---

--descoloração metálica ---

*Espátula para limpeza, detergente para vidro cerâmico ou aço inoxidável podem ser adquiridos em lojas da especialidade com o aparelho frio

---

--sim sim sim com

Espátula de limpeza*

Detergentes para vidro cerâmico ou aço inoxidável*

Remova as sujidades mais profundas com um detergente para vidro cerâmico ou aço inoxidável.

Riscos ou manchas escuras no vidro cerâmico não se podem remover, porém não comprometem o bom funcionamento do aparelho.

Calha frontal amovível

A calha frontal em alumínio possui uma fixação magnética. Pode ser retirada manualmente com facilidade, podendo ser limpa com um detergente comum.

Não utilizar agentes abrasivos ou esponjas duras, a fim de evitar riscar a mesma. Não lavar a calha na máquina de lavar louça.

26 electrolux o que fazer, se …

O que fazer, se

Problema

Os focos não se deixam ligar ou não funcionam

A indicação de calor residual não apresenta nenhuma indicação.

Não é possível activar a fun-

ção de potência

A indicação muda entre dois graus de cozedura f

_

acende

Acende

Possível causa Ajuda

Desde a ligação do aparelho passaram mais de 10 segundos

A segurança para crianças está ligada

l

Ligue novamente o aparelho

Desactive a segurança para crianças (ver Capítulo “Segurança para crianças”)

Toque apenas num sensor Vários sensores foram tocados em simultâneo

A desconexão de segurança disparou

Remover os objectos (tachos, panos ou similares) que eventualmente estejam sobre o painel de comandos. Voltar a ligar o aparelho

O foco esteve em funcionamento durante pouco tempo e, por isso, não está ainda suficientemente quente.

Se o foco estiver quente, contacte a Assistência Técnica.

A função de potência já foi activada diversas vezes sucessivamente num curto espaço de tempo

Deixar o aparelho arrefecer.

A gestão de potência reduz a capacidade deste foco de aquecimento

Ver secção “Gestão de potência” no capítulo Utilização

Recipientes não adequados para cozinhar

Não se encontra qualquer recipiente sobre o foco

Utilizar recipientes adequados

Colocar o recipiente

O diâmetro do fundo do recipiente é demasiado pequeno para o foco

Mudar o recipiente para um foco mais pequeno

Utilizar recipientes adequados

A protecção para o sobreaquecimento do foco disparou

A desconexão de segurança disparou

Desligue o foco. Ligue novamente o foco

Desligue o foco. Ligue novamente o foco

Problema e

e o número é indicado

Possível causa

Erro electrónico o que fazer, se … electrolux 27

Ajuda

Desligue o aparelho da corrente durante alguns minutos (retirar os fusíveis da instalação doméstica)

Se depois de ligar o aparelho for novamente exibido e

, contacte a Assistência Técnica

Se não conseguir resolver a avaria através das ajudas acima referidas, poderá contactar o revendedor ou a

Assistência Técnica.

Aviso! As reparações no aparelho apenas poderão ser efectuadas por pessoal técnico. Devido a repara-

ções incorrectas poderão existir danos gravíssimos para os utilizadores.

Quando contactar a Assistência

Técnica devido a um funcionamento irregular, a visita do nosso técnico/ revendedor pode não ser gratuita, mesmo durante o prazo da garantia.

28 electrolux eliminação

Eliminação

Material de embalagem

Os materiais utilizados na embalagem deste aparelho são compatíveis com o ambiente e recicláveis.

As peças em plástico estão identificadas, por exemplo, >PE<, >PS< etc. Elimine os materiais de embalagem de acordo com a sua identificação, utilizando para o efeito os contentores de recolha existentes para essa finalidade nos locais de eliminação de resíduos da sua área de residência.

Aparelho usado

O símbolo

W

no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto.

Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

instruções de montagem electrolux 29

Instruções de montagem

• A ligação eléctrica deverá ser efectuada por um electricista especializado.

Indicações de segurança

Devem ser respeitadas as leis, regulamentos, directivas e normas em vigor no país de utilização (disposições de segurança, reciclagem adequada, etc).

A montagem só pode ser efectuada por técnicos especializados.

Devem ser mantidas as distâncias mínimas em relação aos outros aparelhos e móveis.

A protecção antichoque deve ser assegurada na montagem, por exemplo, as gavetas só podem ser montadas com pavimento de protecção directamente por baixo do aparelho.

As superfícies de corte na placa de trabalho devem ser protegidas contra a humidade com um material vedante adequado.

A vedação une o aparelho à bancada sem falhas.

Evite a montagem do aparelho ao lado de portas e por baixo de janelas. Portas e janelas a abrir poderão provocar o deslocamento dos tachos e panelas quentes do foco de aquecimento.

AVISO!

Perigo de ferimentos devido a corrente eléctrica.

• O pino de alimentação está sob tensão.

• Libertar o pino de alimentação da tensão.

• Respeitar o esquema de ligação.

• Respeitar as regras de segurança electrotécnicas.

• Garantir a protecção contra contacto directo através de uma montagem conforme as instruções.

Atenção!

Danos causados pela corrente eléctrica.

Fichas de ligação soltas ou inadequadas poderão provocar o sobreaquecimento dos pinos.

• Efectuar a ligação correcta dos pinos.

• Libertar o cabo.

• Numa ligação de 1 ou 2 fases deverá ser utilizada um cabo de ligação à corrente eléctrica do tipo H05BB-F

Tmáx 90°C (ou superior).

• Se o cabo de ligação à corrente deste aparelho estiver danificada, deverá ser substituído por um cabo de ligação especial (Tipo H05BB-F

Tmáx 90°C; ou superior). O mesmo poderá ser adquirido junto do Servi-

ço de Assistência a clientes.

Na instalação eléctrica está previsto um dispositivo que permite separar o aparelho da rede com uma extensão de abertura de contacto de pelo menos

3 mm omnipolar.

Entre os separadores apropriados válidos, contam-se interruptores LS, fusíveis (que devem ser retirados da sede), interruptores FI e protecções.

30 electrolux montagem

Montagem

montagem electrolux 31

32 electrolux montagem

montagem electrolux 33

34 electrolux montagem de várias placas frontais

Montagem de várias placas frontais

Peças adicionais: travessa(s) de liga-

ção, silicone resistente ao calor, bloco de borracha, raspador.

Utilizar unicamente silicone especial resistente ao calor.

Corte

Distância até à parede: no mínimo 50 mm

Profundidade: 490 mm

Largura: As larguras de todos os aparelhos a encastrar são adicionadas descontando-se 20 mm (ver também

“Visão global de todas as larguras de aparelhos”)

Exemplo:

Montagem de vários aparelhos

1.

Calcular o corte e serrar.

2.

Levantar a calha frontal dos aparelhos manualmente (fixação magnética).

3.

Colocar os aparelhos individualmente sobre uma superfície macia (por exemplo uma manta) com o lado inferior voltado para cima.

4.

Aparafusar/engatar as braçadeiras tensoras/garras nos respectivos orifícios das caixas de protecção.

5.

Colocar o primeiro aparelho no respectivo corte. Colocar as travessas de ligação no corte e empurrar contra o aparelho.

montagem de várias placas frontais electrolux 35

6.

Colocar silicone nos cantos dos aparelhos que irão ficar encostados.

Colocar silicone na extremidade da travessa.

7.

Do lado inferior, aparafusar ligeiramente as braçadeiras tensoras/garras à bancada de trabalho e à travessa de ligação.

36 electrolux montagem de várias placas frontais

8.

Colocar as calhas frontais nos aparelhos. Verificar se o encosto lateral das calhas entre si se encontra correcto.

9.

Apertar os parafusos das braçadeiras tensoras/garras.

10.

Colocar um fio de silicone nas fissuras entre os aparelhos.

11.

Humedecer o fio de silicone com um pouco de água com sabão

12.

Pressionar fortemente o bloco de borracha contra a vitrocerâmica e deslocar lentamente ao longo da fissura.

13.

Deixar endurecer o silicone até ao dia seguinte.

14.

Remover cuidadosamente o silicone em excesso utilizando o raspador

15.

Limpar cuidadosamente a placa vitrocerâmica

16.

Voltar a colocar as calhas frontais

Vista global de todas as larguras de aparelhos

180 mm

Tampo

360 mm

Placa vitrocerâmica com 2 focos de aquecimento incandescentes

Placa vitrocerâmica com 2 focos de indução

Placa de gás com 2 queimadores

Grelhador

Grelhador/Fritadeira

Frigideira Wok

580 mm

Placa vitrocerâmica com 4 focos de aquecimento incandescentes

Placa de gás com 4 queimadores

720 mm

Placa vitrocerâmica com 4 focos de aquecimento incandescentes

Placa vitrocerâmica com 4 focos de indução

Placa de gás com 4 queimadores montagem de várias placas frontais electrolux 37

38 electrolux

Chapa de características

ELECTROLUX

7,4 kW 230 V

55GDD86AG

50 Hz

941 177 671

EHD72040U

garantia/assistência técnica electrolux 39

Garantia/Assistência Técnica

Estimado Cliente:

Queremos felicitá-lo pela sua compra e agradecer a confiança depositada na nossa empresa.

O seu electrodoméstico dispõe de uma garantia de 24 meses para mão-de-obra e peças.

Se durante o período de garantia o seu electrodoméstico tiver uma avaria, contacte o Serviço Técnico Oficial.

ASSISTÊNCIA TÉCNICA OFICIAL

21 440 39 39

SERVIÇO DE APOIO AO CLIENTE

21 440 39 00 (de 2a a 6a feira. das 10H–13H e das 14H–17H)

CONDIÇÕES DE GARANTIA

1.

O aparelho que acaba de adquirir possui uma garantia de dois anos a partir da data de aquisição. Os pedidos de assistência na garantia são gratuitos, mediante apresentação do respectivo certificado juntamente com a factura de compra.

2.

A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão de obra e deslocação.

3.

Em caso de imobilização do seu aparelho por período superior a 15 dias, a garantia será prolongada adicionando o tempo de imobilização à data de entrega nos nossos serviços.

4.

Nos pedidos de assistência na garantia de

Pequenos Electrodomésticos, os aparelhos a reparar deverão ser entregues directamente no ponto de assistência.

EXCLUSÕES DE GARANTIA

Substituições de peças danificadas por mau manuseamento, instalação incorrecta, danos de transporte e danos provocados por condições atmosféricas adversas; Intervenções por pessoal técnico não autorizado pelo ELECTROLUX

SERVICE ; substituições de lâmpadas, filtros, juntas de borracha, vidros, botões, puxadores e acessórios de aspiradores; Todos os serviços de manutenção provocados pelo desgaste ou pela utilização do aparelho; Pedidos de demonstração de montagem e explicações de funcionamento;

Danos no esmalte e/ou na pintura provocados por cortes ou pancadas; Uso intensivo em locais públicos ou profissionais, a menos que se trate de um produto adequado para o efeito; Desobstru-

ção de bombas de limpeza e filtros.

MANIPULAÇÃO nos dados da placa de Matrícula do presente aparelho ou deste certificado.

INSTALAÇÃO INCORRECTA E NÃO RE-

GULAMENTAR (tensão, pressão de gás ou de água, ligações eléctricas ou hidráulicas não adequadas).

Assistência Técnica - ELECTROLUX SERVI-

CE - Quinta da Fonte, Edifício Gonçalves Zarco - Q 35, 2774-518 Paço de Arcos.

NOTA 1: Deve conservar a factura de compra junto deste Certificado de Garantia

NOTA 2: Para a validade desta garantia, no momento da intervenção técnica é absolutamente imprescindível apresentar ao pessoal autorizado o presente certificado junto da factura legal de compra do aparelho devidamente preenchida.

40 electrolux garantia/assistência técnica

Garantia Europeia

Este aparelho possui garantia da Electrolux em cada um dos países listados na parte de trás deste manual, para o período especificado na garantia do seu aparelho ou, caso contrário, pela lei. Se mudar de um destes países para outro dos países listados em baixo, a garantia do aparelho mudará também, estando sujeita aos seguintes requisitos:

A garantia do seu aparelho tem inicio na data em que adquiriu o aparelho, a qual terá como prova o documento válido de compra emitido pelo vendedor do aparelho.

A garantia do aparelho é válida para o mesmo período de tempo e para o mesmo tipo de trabalho e peças existente no seu novo país de residência para este modelo em particular ou gama de aparelhos.

A garantia do aparelho é pessoal, para o comprador original, e não pode ser transferida para outro utilizador.

O aparelho é instalado e usado de acordo com as instruções emitidas pela Electrolux e destina-se apenas ao uso doméstico, ou seja, não é usado para fins comerciais.

O aparelho é instalado de acordo com todas as normas relevantes em vigor no seu novo país de residência.

As condições desta Garantia Europeia não afecta nenhum dos seus direitos concedidos por lei.

www.electrolux.com

p t

Albania

Belgique/België/

Belgien

Èeská republika

Danmark

Deutschland

Eesti

+35 5 4 261 450

+32 2 363 04 44

+420 2 61 12 61 12

+45 70 11 74 00

+49 180 32 26 622

+37 2 66 50 030

España

France

Great Britain

+34 902 11 63 88 www.electrolux.fr

+44 8705 929 929 b

Rr. Pjeter Bogdani Nr. 7 Tirane

Bergensesteenweg 719, 1502 Lembeek

Budìjovická 3, Praha 4, 140 21

Sjællandsgade 2, 7000 Fredericia

Muggenhofer Str. 135, 90429 Nürnberg

Mustamäe tee 24, 10621 Tallinn

Carretera M-300, Km. 29,900

Alcalá de Henares Madrid

Addington Way, Luton, Bedfordshire

LU4 9QQ

p

Hellas

Hrvatska

Ireland

Italia

Latvija

Lietuva

Luxembourg

Magyarország

Nederland

Norge

Österreich

Polska

Portugal

Romania

Schweiz/Suisse/

Svizzera

Slovenija

Slovensko

Suomi

Sverige

Türkiye

Ðîññèÿ t

+30 23 10 56 19 70

+385 1 63 23 338

+353 1 40 90 753

+39 (0) 434 558500

+37 17 84 59 34

+370 5 2780609

+35 2 42 43 13 01

+36 1 252 1773

+31 17 24 68 300

+47 81 5 30 222

+43 18 66 400

+48 22 43 47 300

+35 12 14 40 39 39

+40 21 451 20 30

+41 62 88 99 111

+38 61 24 25 731

+421 2 43 33 43 22 www.electrolux.fi

+46 (0)771 76 76 76

+90 21 22 93 10 25

+7 095 937 7837 garantia/assistência técnica electrolux 41 b

4 Limnou Str., 54627 Thessaloniki

Slavonska avenija 3, 10000 Zagreb

Long Mile Road Dublin 12

C.so Lino Zanussi, 26 - 33080 Porcia (PN)

Kr. Barona iela 130/2, LV-1012, Riga

Verkių 29, LT09108 Vilnius

Rue de Bitbourg, 7, L-1273 Hamm

H-1142 Budapest XIV,

Erzsébet királyné útja 87

Vennootsweg 1, 2404 CG -

Alphen aan den Rijn

Risløkkvn. 2 , 0508 Oslo

Herziggasse 9, 1230 Wien ul. Kolejowa 5/7, Warsaw

Quinta da Fonte - Edificio Gonçalves Zarco - Q

35

2774 - 518 Paço de Arcos

Str. Garii Progresului 2, S4, 040671 RO

Industriestrasse 10, CH-5506 Mägenwil

Electrolux Ljubljana d.o.o.

Gerbiceva 98, 1000 Ljubljana

Electrolux Slovakia s.r.o., Electrolux Domáce spotrebièe SK, Seberíniho 1, 821 03 Bratislava

Electrolux Service, S:t Göransgatan 143,

S-105 45 Stockholm

Tarlabaþý caddesi no : 35 Taksim

Istanbul

129090 Ìîñêâà, Îëèìïèéñêèé ïðîñïåêò, 16,

ÁÖ „Îëèìïèê“

42 electrolux assistência técnica

Assistência técnica

Em caso de avarias técnicas verifique primeiro, se consegue resolver o problema com ajuda do Manual de instruções

(Capítulo „O que fazer, se...“).

Se não conseguir resolver o problema contacte por favor a Assistência Técnica ou um dos nossos parceiros.

De modo a poder ajudá-lo rapidamente necessitamos dos seguintes dados:

– Designação do modelo

– Número do produto (PNC)

– Número de série (S-No.)

(Ver números na placa de características)

– Tipo de avaria

– eventual mensagem de erro que o aparelho apresente

– Combinação de três letras e algarismos da placa de cerâmica de vidro

De modo a ter os códigos do seu aparelho sempre à mão, sugerimos que os introduza aqui:

Designação do modelo:

PNC:

S-No:

.....................................

.....................................

.....................................

www.electrolux.com

www.electrolux.pt

374 464 814-A-211206-01

Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
