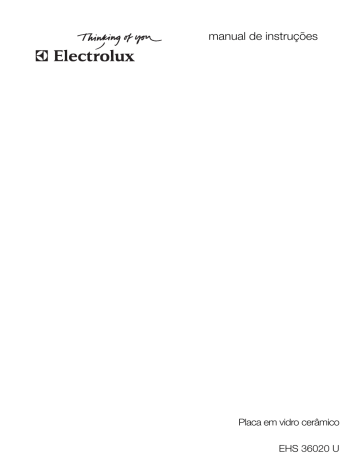

manual de instruções
Placa em vidro cerâmico
EHS 36020 U
We were thinking of you
when we made this product
electrolux 3
Bem-vindo ao mundo Electrolux
Obrigado por ter escolhido adquirir um
produto de primeira classe da Electrolux, que esperamos lhe traga muito prazer no futuro. A ambição da Electrolux é
oferecer uma vasta variedade de produtos de qualidade que tornem a sua vida
ainda mais confortável. Pode encontrar
alguns exemplos na capa deste manual.
Tire alguns minutos para estudar este
manual para que possa começar a tirar
partido dos benefícios do seu novo aparelho. Nós prometemos que lhe irá proporcionar uma experiência superior e
confortante como utilizador.
Boa sorte!
4 electrolux índice
Índice
Manual de instruções
Indicações de segurança
Descrição do aparelho
Utilização do aparelho
Sugestões para cozer e assar
Limpeza e manutenção
O que fazer, se …
Eliminação
Instruções de montagem
Montagem
Montagem de várias placas frontais
Garantia/Assistência Técnica
Assistência técnica
5
5
7
10
19
22
25
27
28
29
33
38
42
Nesta brochura informativa para o cliente são utilizados os seguintes símbolos:
1
3
2
z
Atenção! Ler atentamente! Instruções importantes sobre segurança pessoal
e informações para evitar danos no aparelho
Instruções gerais e conselhos
Instruções sobre protecção ambiental
Tensão eléctrica perigosa
manual de instruções electrolux 5
Manual de instruções
Indicações de segurança
Respeite estas indicações, dado que
em caso de danos os mesmos não serão abrangidos pela garantia.
Utilização de acordo com as normas
• Pessoas (incluindo crianças) que,
devido às suas capacidades físicas,
sensoriais ou mentais ou à sua inexperiência ou desconhecimento, não
se encontrem em posição de utilizar
o aparelho em segurança, não o devem fazer sem a vigilância ou a orientação de uma pessoa
responsável.
• Não deixar o aparelho a funcionar
sem vigilância.
• Este aparelho apenas poderá ser utilizado para cozinhar e assar refeições domésticas.
• O aparelho não poderá ser utilizado
como superfície de trabalho ou plataforma.
• Não são permitidas transformações
ou alterações do aparelho.
• Não colocar ou guardar combustíveis, materiais facilmente inflamáveis
ou objectos que derretam (p.ex. filme, plástico, alumínio) em cima do
aparelho ou nas suas proximidades.
Segurança para crianças
• Mantenha as crianças pequenas
afastadas do aparelho.
• As crianças mais crescidas poderão
utilizar o aparelho de acordo com as
instruções e sob vigilância.
• Recomendamos a activação da segurança para crianças para evitar
que o aparelho seja ligado inadvertidamente por crianças e animais domésticos.
Segurança geral
• A montagem e a ligação do aparelho
apenas deverão ser efectuadas por
técnicos autorizados.
• Os aparelhos de encastrar apenas
poderão ser colocados em funcionamento, depois de montados em armários de encastrar e bancadas
conforme as normas.
• Em caso de avarias no aparelho ou
danos no vidro cerâmico (rupturas,
falhas ou fendas), o aparelho deverá
ser desligado e desconectado da
corrente eléctrica, de modo a evitar
um possível choque eléctrico.
• As reparações no aparelho apenas
poderão ser efectuadas por técnicos
especializados e autorizados.
Segurança durante a utilização
• Gorduras e óleos sobreaquecidos inflamam-se rapidamente. Atenção! Perigo
de incêndio!
• Existe perigo de queimaduras se o
aparelho for utilizado sem precaução.
• Retire os autocolantes e películas do
vidro cerâmico.
• Os cabos dos aparelhos eléctricos
não poderão entrar em contacto
com as superfícies quentes dos
mesmos ou com tachos e afins
quentes.
• Desligue o foco após cada utilização.
6 electrolux indicações de segurança
Segurança durante a limpeza
• Para efectuar a limpeza o aparelho
deverá estar desligado e frio.
• A limpeza do aparelho com aparelhos a vapor ou de alta pressão não
é permitida por motivos de segurança.
Evitar danos no aparelho
• O vidro cerâmico poderá ser danificado por objectos que lhe caírem
em cima.
• Embates com tachos e afins podem
danificar o rebordo do vidro cerâmico.
• Tachos e afins em ferro fundido, fundição de alumínio ou com bases danificadas podem riscar o vidro
cerâmico quando movidos.
• Objectos que derretem e fervuras
que derramem deverão ser imediatamente retiradas dado que queimam em cima do vidro cerâmico.
• Evitar cozinhar com os tachos e panelas vazios, pois pode provocar danos na louça ou na vitrocerâmica.
• Não utilizar os focos com tachos e
afins vazios ou sem os mesmos.
descrição do aparelho electrolux 7
Descrição do aparelho
Instalação da placa de fogão
Foco de circuito simples
1200W
Foco de circuito duplo
700/1700W
Calha frontal
Painel de comandos
Equipamento do painel de comados
Lâmpada de
Sinalização de
controlo de
controlo Bloqueio
cozedura
de segurança para
crianças
Indicação de grau
de cozedura
Sinalização de controlo
Indicação de grau
Circuito duplo
de cozedura
Lâmpada
Lâmpada de
Indicação de
de controlo
controlo Ligar/
temporizador
de cozedura
Desligar
Selecção do
Função autoSelecção do grau
Ligar/desligar
tempo para o
mática
de cozedura
temporizador
Bloqueio de segurança para Função automática TemporiCircuto exterior
Selecção do grau
crianças
Ligar/desligar
de cozedura
zador
8 electrolux descrição do aparelho
Sensores Touch Control
O aparelho é comandado através de
sensores Touch Control. As funções são
comandadas através do toque dos sensores, e confirmadas através de indicações, e confirmadas por sinais
acústicos.
Os sensores são tocados de cima, sem
tapar os outros sensores.
Sensor
Função
Ligar/desligar
Ligar e desligar os focos
Aumentar os ajustes
Aumentar grau de cozedura
Diminuir os ajustes
Diminuir grau de cozedura
Função automática
Ligar/desligar a função automática
Interruptor do circuito duplo Ligar e desligar o
circuito calorífico externo
Temporizador
Selecção do temporizador
Aumentar os ajustes
Aumentar tempo de temporizador
Diminuir os ajustes
Diminuir tempo de temporizador
Bloqueio de segurança para Bloquear o painel de comandos por
crianças
causa das crianças
Indicar
Indicação
¾
Descrição
O foco está desligado
u
Nível para manter quente
Nível para manter quente/a função
STOP+GO está ajustada
¿-Ç
e
h
l
_
Graus de cozedura
O Grau de cozedura está ajustado
Erro
Surgiu uma função de erro
Calor residual
O foco ainda está quente
Segurança para crianças
segurança para crianças estão ligados.
Desligamento automático
O desligamento está activado
descrição do aparelho electrolux 9
Indicador de calor residual
Aviso! Perigo de queimaduras devido a calor residual. Após serem
desligados, os focos necessitam de
algum tempo até arrefecerem. Respeitar a indicação de calor h residual.
O calor residual poderá ser utilizado
para derreter ou manter comida
quente.
10 electrolux utilização do aparelho
Utilização do aparelho
Ligar e desligar o aparelho
Painel de comandos
Indicação
Sinalização de
controlo
Ligar
Premir
gundos
¾/h
acende
Desligar
Premir
durante 1
segundo
h / nenhuns
apaga
durante 2 se-
Depois de ter sido ligado, deverá ser
ajustado um grau de cozedura ou uma
função no espaço de tempo de
10 segundos, caso contrário o aparelho
desliga-se automaticamente.
Ajustar o grau de cozedura
Painel de comandos
Indicação
Aumentar
Tocar
Diminuir
Tocar
Desligar
Tocar simultaneamente
u até Ç
Ç até ¾
¾
e
utilização do aparelho electrolux 11
Ligar e desligar o circuito calorífico exterior
Ao ligar ou desligar o circuito calorífico exterior, as superfícies de aquecimento podem ser
ajustadas ao tamanho dos tachos.
Antes de ligar o circuito calorífico
exterior, o circuito calorífico interior
deverá estar ligado.
Foco de circuito duplo
Sensor
Sinalização de controlo
Ligue o circuito calorífico exterior
Tocar durante 1-2 segundos
acende
Desligue o circuito calorífico
exterior
Tocar durante 1-2 segundos
apaga
12 electrolux utilização do aparelho
Utilize o aquecimento automático
Todos os focos estão equipados com
um aquecimento automático.
Com o aquecimento automático, o foco
muda durante um determinado tempo
para a potência máxima e volta depois
automaticamente ao grau de cozedura
ajustado.
Função automática
Sensor
Lâmpada de controlo
Ligar
Tocar
durante 1 segundo permanece acesa durante o impulso de
aquecimento
Desligar
Tocar
durante 1 segundo apaga
Se durante o aquecimento for seleccionado um grau de cozedura mais elevado, p. ex. de Á para Ã, o tempo de
aquecimento será ajustado.
A duração do impulso de aquecimento
automático depende do grau de cozedura seleccionado.
Grau de cozedura
Duração do Impulso de aquecimento
[min:seg]
v
0:30
1
1:00
2
1:40
3
4:50
4
6:30
5
10:10
6
2:30
7
3:30
8
4:30
9
---
utilização do aparelho electrolux 13
Utilizar a segurança para crianças
A segurança para crianças impede a utilização indevida do aparelho.
A segurança para crianças apenas
poderá ser activada e desactivada,
quando o aparelho se encontrar ligado mas sem que esteja regulado
qualquer grau de cozedura para qualquer dos focos de aquecimento.
Ligar a segurança para crianças
Passo
1.
2.
Painel de comandos
Ligar o aparelho (não regular nenhum grau de cozedura)
tocar
Indicação/Sinal
¾
l
O aparelho desliga-se. A segurança para crianças encontra-se ligada.
Caso deseje utilizar um foco de
aquecimento bloqueado (Indicação
l), será emitido um sinal acústico.
14 electrolux utilização do aparelho
Desactivar a segurança para crianças
Pode desligar a segurança para crianças para efectuar uma cozedura, continuando activa depois da conclusão da
mesma.
Passo
1.
2.
Painel de comandos
Indicação/Sinal
Ligar o aparelho
Tocar simultaneamente em
um foco qualquer
e
de
l
¾ / sinal acústico
Poderá ser utilizado normalmente até o aparelho ser desligado.
Após ultrapassar a segurança para
crianças, dentro de
aprox. 10 segundos, deve ser regulado um foco ou uma função, caso
contrário o aparelho desliga automaticamente.
Desligar a segurança para crianças
Passo
Painel de comandos
1.
Ligar o aparelho
2.
tocar
Indicação/Sinal
l
0 acende
O aparelho desliga-se. A segurança para crianças encontra-se desligada.
utilização do aparelho electrolux 15
Utilizar o temporizador
Todos os focos podem utilizar simultaneamente uma função de temporizador.
Função
Condição
Resultado após
terminado o tempo
Dispositivo para desligar automaticamente
com um foco de aquecimento regulado
sinal acústico
0 acende
o foco de aquecimento
desliga-se
Cronómetro
com focos de aquecimento
não utilizados
sinal acústico
0 acende
Se um grau de cozedura adicional
for ajustado para um cronómetro
ajustado do foco, o foco desliga
após decorrido o tempo ajustado.
16 electrolux utilização do aparelho
Seleccionar o foco
Passo
1.
2.
Painel de comandos
Toque
tocar1x
tocar1x
Indicação
A lâmpada de controlo do
foco traseiro pisca
A lâmpada de controlo do
foco da frente pisca
Ajustar o tempo
Passo
Painel de comandos
Indicação
1.
Seleccionar o foco
de aquecimento
A lâmpada de controlo do foco de aquecimento seleccionado pisca
2.
ou
, tocar
0 a 99 minutos
Após alguns segundos a lâmpada de controlo pisca mais lentamente.
O tempo encontra-se regulado.
É iniciada a contagem decrescente do tempo.
Se tiverem sido ajustadas outras
funções de temporizador, alguns
segundos depois é exibido o tempo
restante mais curto de todas as funções do temporizador, e a respectiva lâmpada piloto pisca.
utilização do aparelho electrolux 17
Desligar a função do temporizador
Passo
1.
2.
Painel de comandos
Seleccionar o foco
Indicação
A sinalização de controlo do foco escolhido
pisca mais rapidamente.
É indicado o tempo restante
Tocar em do foco se- O tempo restante é contado para trás, até
leccionado
00.
Tocar simultaneamente
e do foco seem
leccionado
Surge a indicação 00.
A sinalização de controlo apaga-se.
A função do temporizador para o foco seleccionado é desligada.
Alterar o tempo
Passo
1.
2.
Painel de comandos
Seleccionar o foco
tocar
or
Indicação
A sinalização de controlo do foco seleccionado pisca mais rapidamente
É indicado o tempo restante
01 até 99 minutos
Após alguns segundos a sinalização de controlo pisca mais lentamente.
O tempo está ajustado.
O tempo é contado para trás.
Indicar o tempo restante de um foco
Passo
1.
Painel de comandos
Seleccionar foco
Indicação
A lâmpada piloto do foco seleccionado pisca mais rapidamente
O tempo restante é indicado
Após alguns segundos a lâmpada piloto pisca mais devagar.
Desligar o sinal acústico
Passo
Painel de comandos
Sinal acústico
1.
premir
Confirmação acústica
O sinal acústico emudece.
18 electrolux utilização do aparelho
Desligar automático
Placa
• Se depois de ligar a placa não for
ajustado qualquer grau de cozedura
num foco num espaço de tempo de
10 segundos, a placa desliga-se automaticamente.
• Se um ou mais sensores forem cobertos durante mais de 10 segundos
por um tacho, ouve-se um sinal
acústico e a placa desliga-se automaticamente.
• Se todos os focos forem desligados,
a placa desliga automaticamente
após cerca de 10 segundos.
Painel de comandos
Humidade (p. ex. um pano molhado)
ou líquido a derramar para cima do
painel de comandos desliga imediatamente todos os focos.
Focos
• Se um dos focos não for desligado
ou o grau de cozedura não for alterado após um determinado período
de tempo, o respectivo foco desliga
automaticamente. É exibido _. Antes da utilização seguinte o foco deverá ser ajustado para ¾.
Grau de cozedura
Desligar após
v, 1 - 2
6 horas
3 - 4
5 horas
5
4 horas
6 - 9
1,5 horas
sugestões para cozer e assar electrolux 19
Sugestões para cozer e assar
Nota sobre Acrilamida
De acordo com as mais recentes
descobertas científicas, ao alourar
demasiado os alimentos, principalmente os produtos com muito amido, pode causar danos à saúde
devido ao acrilamida. Assim sendo,
aconselhamos sempre que possível
cozinhar a temperaturas baixas e
não tostar demasiado os alimentos.
Tachos e afins
• Poderá reconhecer tachos de boa
qualidade através da sua base.
A base deverá ser o mais espessa e
plana possível.
• Os tachos com base em aço, alumínio ou cobre poderão deixar descolorações na superfície de vidro
cerâmico, que não se conseguem
remover ou que se removem muito
dificilmente.
20 electrolux sugestões para cozer e assar
Economizar energia
Coloque os tachos e afins em cima
do foco antes de o ligar.
Coloque sempre que possível as
tampas nos tachos.
Por forma a aproveitar o calor residual, desligue os focos antes do fim
do tempo de cozedura.
Os fundos dos tachos e os focos
deverão ter dimensões idênticas.
sugestões para cozer e assar electrolux 21
Exemplos de utilização para cozinhar
Os dados nas tabelas seguintes são
aproximados.
Nível
Procesde
so de cocozezedura
dura
0
adequado para
Duração
Dicas
Desligado
Manter
quente
Para manter hortaliça quentes,
Se
necessário
tapar
Derreter
Molho holandês,
Derreter manteiga,
chocolate, gelatina
5-25 Min.
Mexer de vez em quando
Puré
Omeletas, ovos mexidos,
10-40 Min.
Cozinhar com tampa
2-3
Deixar
abrir
Deixar abrir arroz ou leitecreme,
Aquecer alimentos prontos
25-50 Min.
Adicionar pelo menos
metade da quantidade de
liquido ao arroz, pratos
com leite mexer de vez
em quando
3-4
Estufar
Guisar
Guisar legumes, peixe
Estufar peixe
20-45 Min.
No caso dos legumes juntar poucos líquidos (algumas colheres)
Estufar batatas
20-60 Min.
Utilizar poucos líquidos,
p. ex. no máx. ¼ l de
água para 750 g de batatas
Cozinhar grandes quantidades de alimentos, ensopados e sopas
60-150 Min.
Até 3 l de água mais ingredientes
6-7
Moderado
Assar
Escalopes, cordon bleu, costeletas, almôndegas, salsichas, fígado, ovos, bolos de
ovos, fritar donuts
cozedura
consecutiva
Mexer de vez em quando
7-8
Intenso
Assar
Panqueca de batata, fatias
de lombo, bifes, massa
9
ferver
alourar
fritar
1
1-2
4-5
Cozer
5-15 Min.
Mexer de vez em quando
por frigideira
Ferver grandes quantidades de água, alourar carne (gulasch, carne estufada) fritar batatas
22 electrolux limpeza e manutenção
Limpeza e manutenção
Atenção! Perigo de queimaduras
devido ao calor residual.
Atenção! Detergentes fortes e abrasivos danificam o aparelho. Limpe
com água e detergente para a loiça.
Atenção! Os resíduos de detergentes danificam o aparelho. Retire os
resíduos com água e detergente
para a loiça.
limpeza e manutenção electrolux 23
Limpe o aparelho após cada utilização.
1. Limpe o aparelho com um pano húmido e um pouco de detergente
para a loiça.
2. Seque o aparelho com um pano limpo.
Remova as sujidades
1. Coloque as espátulas de limpeza na
diagonal sobre a superfície de vidro
cerâmico.
2. Remova as sujidades com a lâmina
deslizante.
3. Limpe o aparelho com um pano húmido e um pouco de detergente
para a loiça.
4. Seque o aparelho com um pano limpo.
retirar
Tipo de sujidade
imediacom o aparelho frio
tamente
Açúcar, comida com açúcar
sim
---
Plásticos, folhas de alumínio
sim
---
Margens de calcário e água
---
sim
Salpicos de gordura
---
sim
descoloração metálica
---
sim
*Espátula para limpeza, detergente para vidro cerâmico ou aço inoxidável podem ser adquiridos
em lojas da especialidade
com
Espátula de limpeza*
Detergentes para vidro cerâmico ou aço
inoxidável*
24 electrolux limpeza e manutenção
Remova as sujidades mais profundas com um detergente para vidro
cerâmico ou aço inoxidável.
Riscos ou manchas escuras no vidro cerâmico não se podem remover, porém não comprometem o
bom funcionamento do aparelho.
Calha frontal amovível
A calha frontal em alumínio possui uma
fixação magnética. Pode ser retirada
manualmente com facilidade, podendo
ser limpa com um detergente comum.
Não utilizar agentes abrasivos ou esponjas duras, a fim de evitar riscar a
mesma. Não lavar a calha na máquina
de lavar louça.
o que fazer, se … electrolux 25
O que fazer, se …
Problema
Possível causa
Ajuda
Os focos não se deixam ligar
ou não funcionam
Desde a ligação do aparelho
passaram mais de 10 segundos
Ligue novamente o aparelho
A segurança para crianças
está ligada l
Desactive a segurança para
crianças (ver Capítulo “Segurança para crianças”)
Vários sensores foram tocados em simultâneo
Toque apenas num sensor
Os sensores estão parcialRetire o pano ou o líquido.
mente cobertos com um pano Ligue o aparelho novamente.
húmido ou com um líquido.
A desconexão de automático
disparou
Ligue o aparelho novamente
A indicação de calor residual
não apresenta nenhuma indicação.
O foco esteve em funcionaSe o foco estiver quente, conmento durante pouco tempo tacte a Assistência Técnica.
e, por isso, não está ainda suficientemente quente.
A função automática não liga
Está seleccionado o grau de
cozedura mais elevado Ç
O grau de cozedura mais elevado tem a mesma potência
que a função automática
e e o número é indicado
Erro electrónico
Desligue o aparelho da corrente durante alguns minutos (retirar os fusíveis da instalação
doméstica)
Se depois de ligar o aparelho
for novamente exibido e,
contacte a Assistência Técnica
Se não conseguir resolver a avaria
através das ajudas acima referidas,
poderá contactar o revendedor ou a
Assistência Técnica.
26 electrolux o que fazer, se …
Aviso! As reparações no aparelho
apenas poderão ser efectuadas por
pessoal técnico. Devido a reparações incorrectas poderão existir danos gravíssimos para os
utilizadores.
Quando contactar a Assistência
Técnica devido a um funcionamento
irregular, a visita do nosso técnico/
revendedor pode não ser gratuita,
mesmo durante o prazo da garantia.
eliminação electrolux 27
Eliminação
Material de embalagem
Os materiais utilizados na embalagem deste aparelho são compatíveis com o ambiente e recicláveis.
As peças em plástico estão identificadas, por exemplo, >PE<, >PS<
etc. Elimine os materiais de embalagem de acordo com a sua identificação, utilizando para o efeito os
contentores de recolha existentes
para essa finalidade nos locais de
eliminação de resíduos da sua área
de residência.
Aparelho usado
W
no produto ou na emO símbolo
balagem indica que este produto
não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha
selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao
garantir uma eliminação adequada
deste produto, irá ajudar a evitar
eventuais consequências negativas
para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um
tratamento incorrecto do produto.
Para obter informações mais pormenorizadas sobre a reciclagem
deste produto, contacte os serviços
municipalizados locais, o centro de
recolha selectiva da sua área de residência ou o estabelecimento onde
adquiriu o produto.
28 electrolux instruções de montagem
Instruções de montagem
• Solicitar a ligação eléctrica através
de um electricista qualificado.
Perigo de danos provocados por
corrente eléctrica.
• Ligações frouxas ou incorrectas poderão provocar o sobreaquecimento
do terminal.
• Executar as ligações de terminais da
forma prevista e correcta.
• Instalar o cabo de forma a ficar isento de tensão.
• Numa ligação de 1 ou 2 fases deverá
ser utilizada um cabo de ligação à
corrente eléctrica do tipo H05BB-F
Tmáx 90°C (ou superior).
• Se o cabo de ligação à corrente deste aparelho estiver danificada, deverá ser substituído por um cabo de
ligação especial (Tipo H05BB-F
Tmáx 90°C; ou superior). O mesmo
poderá ser adquirido junto do Serviço de Assistência a clientes.
Na instalação eléctrica está previsto um
dispositivo que permite separar o aparelho da rede com uma extensão de
abertura de contacto de pelo menos
3 mm omnipolar.
Entre os separadores apropriados válidos, contam-se interruptores LS, fusíveis (que devem ser retirados da sede),
interruptores FI e protecções.
z
Indicações de segurança
Atenção! Ler atentamente!
Devem ser respeitadas as leis, regulamentos, directivas e normas em vigor
no país de utilização (disposições de segurança, reciclagem adequada, etc).
A montagem só pode ser efectuada por
técnicos especializados.
Devem ser mantidas as distâncias mínimas em relação aos outros aparelhos e
móveis.
A protecção antichoque deve ser assegurada na montagem, por exemplo, as
gavetas só podem ser montadas com
pavimento de protecção directamente
por baixo do aparelho.
As superfícies de corte na placa de trabalho devem ser protegidas contra a
humidade com um material vedante
adequado.
A vedação une o aparelho à bancada
sem falhas.
Evite a montagem do aparelho ao lado
de portas e por baixo de janelas. Portas
e janelas a abrir poderão provocar o
deslocamento dos tachos e panelas
quentes do foco de aquecimento.
Perigo de lesões provocadas por
corrente eléctrica.
• O terminal de ligação à rede está sob
tensão.
• Eliminar a tensão do terminal de ligação à rede.
• Ter em atenção o esquema de ligações.
• Respeitar as regras de segurança
electrotécnica.
• Assegurar a protecção anti-choque
através da montagem adequada.
z
montagem electrolux 29
Montagem
30 electrolux montagem
montagem electrolux 31
32 electrolux montagem
montagem de várias placas frontais electrolux 33
Montagem de várias placas frontais
Peças adicionais: travessa(s) de ligação,
silicone resistente ao calor, bloco de borracha, raspador.
Utilizar unicamente silicone especial resistente ao calor.
Corte
Distância até à parede: no mínimo 50 mm
Profundidade: 490 mm
Largura: As larguras de todos os aparelhos a encastrar são adicionadas descontando-se 20 mm (ver também
“Visão global de todas as larguras de
aparelhos”)
Exemplo:
Montagem de vários aparelhos
1. Calcular o corte e serrar.
2. Levantar a calha frontal dos aparelhos
manualmente (fixação magnética).
3. Colocar os aparelhos individualmente sobre uma superfície macia (por exemplo
uma manta) com o lado inferior voltado
para cima.
4. Aparafusar/engatar as braçadeiras
tensoras/garras nos respectivos orifícios das caixas de protecção.
34 electrolux montagem de várias placas frontais
5. Colocar o primeiro aparelho no respectivo corte. Colocar as travessas
de ligação no corte e empurrar contra o aparelho.
6. Colocar silicone nos cantos dos
aparelhos que irão ficar encostados.
Colocar silicone na extremidade da
travessa.
7. Do lado inferior, aparafusar ligeiramente as braçadeiras tensoras/garras à bancada de trabalho e à
travessa de ligação.
montagem de várias placas frontais electrolux 35
8. Colocar as calhas frontais nos aparelhos. Verificar se o encosto lateral
das calhas entre si se encontra correcto.
9. Apertar os parafusos das braçadeiras tensoras/garras.
10.Colocar um fio de silicone nas fissuras entre os aparelhos.
11.Humedecer o fio de silicone com um
pouco de água com sabão
12.Pressionar fortemente o bloco de
borracha contra a vitrocerâmica e
deslocar lentamente ao longo da fissura.
36 electrolux montagem de várias placas frontais
13.Deixar endurecer o silicone até ao
dia seguinte.
14.Remover cuidadosamente o silicone
em excesso utilizando o raspador
15.Limpar cuidadosamente a placa vitrocerâmica
16.Voltar a colocar as calhas frontais
Vista global de todas as larguras de
aparelhos
180 mm
Tampo
360 mm
Placa vitrocerâmica com 2 focos de
aquecimento incandescentes
Placa vitrocerâmica com 2 focos de indução
Placa de gás com 2 queimadores
Grelhador
Grelhador/Fritadeira
Frigideira Wok
580 mm
Placa vitrocerâmica com 4 focos de
aquecimento incandescentes
Placa de gás com 4 queimadores
720 mm
Placa vitrocerâmica com 4 focos de
aquecimento incandescentes
Placa vitrocerâmica com 4 focos de indução
Placa de gás com 4 queimadores
electrolux 37
Chapa de características
941 177 668
ELECTROLUX
2,9 kW 230 V
50 Hz
HFC 236
EHS36020U
38 electrolux garantia/assistência técnica
Garantia/Assistência Técnica
Estimado Cliente:
Queremos felicitá-lo pela sua compra e agradecer
a confiança depositada na nossa empresa.
O seu electrodoméstico dispõe de uma garantia
de 24 meses para mão-de-obra e peças.
Se durante o período de garantia o seu electrodoméstico tiver uma avaria, contacte o Serviço Técnico Oficial.
ASSISTÊNCIA TÉCNICA OFICIAL
21 440 39 39
SERVIÇO DE APOIO AO CLIENTE
21 440 39 00 (de 2a a 6a feira. das 10H–13H e
das 14H–17H)
CONDIÇÕES DE GARANTIA
1. O aparelho que acaba de adquirir possui uma
garantia de dois anos a partir da data de aquisição. Os pedidos de assistência na garantia
são gratuitos, mediante apresentação do respectivo certificado juntamente com a factura
de compra.
2. A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão de obra e
deslocação.
3. Em caso de imobilização do seu aparelho por
período superior a 15 dias, a garantia será
prolongada adicionando o tempo de imobilização à data de entrega nos nossos serviços.
4. Nos pedidos de assistência na garantia de
Pequenos Electrodomésticos, os aparelhos a
reparar deverão ser entregues directamente
no ponto de assistência.
EXCLUSÕES DE GARANTIA
Substituições de peças danificadas por mau manuseamento, instalação incorrecta, danos de
transporte e danos provocados por condições atmosféricas adversas; Intervenções por pessoal
técnico não autorizado pelo ELECTROLUX
SERVICE; substituições de lâmpadas, filtros, juntas de borracha, vidros, botões, puxadores e
acessórios de aspiradores; Todos os serviços de
manutenção provocados pelo desgaste ou pela
utilização do aparelho; Pedidos de demonstração
de montagem e explicações de funcionamento;
Danos no esmalte e/ou na pintura provocados por
cortes ou pancadas; Uso intensivo em locais públicos ou profissionais, a menos que se trate de
um produto adequado para o efeito; Desobstrução de bombas de limpeza e filtros.
– MANIPULAÇÃO nos dados da placa de Matrícula do presente aparelho ou deste certificado.
– INSTALAÇÃO INCORRECTA E NÃO REGULAMENTAR (tensão, pressão de gás ou
de água, ligações eléctricas ou hidráulicas
não adequadas).
Assistência Técnica - ELECTROLUX SERVICE - Quinta da Fonte, Edifício Gonçalves Zarco - Q 35, 2774-518 Paço de Arcos.
NOTA 1: Deve conservar a factura de compra
junto deste Certificado de Garantia
NOTA 2: Para a validade desta garantia, no
momento da intervenção técnica é absolutamente imprescindível apresentar ao pessoal
autorizado o presente certificado junto da
factura legal de compra do aparelho devidamente preenchida.
garantia/assistência técnica electrolux 39
Garantia Europeia
Este aparelho possui garantia da Electrolux em
cada um dos países listados na parte de trás
deste manual, para o período especificado na
garantia do seu aparelho ou, caso contrário,
pela lei. Se mudar de um destes países para outro dos países listados em baixo, a garantia do
aparelho mudará também, estando sujeita aos
seguintes requisitos:
• A garantia do seu aparelho tem inicio na data
em que adquiriu o aparelho, a qual terá como
prova o documento válido de compra emitido pelo vendedor do aparelho.
• A garantia do aparelho é válida para o mesmo período de tempo e para o mesmo tipo
de trabalho e peças existente no seu novo
país de residência para este modelo em particular ou gama de aparelhos.
• A garantia do aparelho é pessoal, para o
comprador original, e não pode ser transferida para outro utilizador.
• O aparelho é instalado e usado de acordo
com as instruções emitidas pela Electrolux e
destina-se apenas ao uso doméstico, ou seja, não é usado para fins comerciais.
• O aparelho é instalado de acordo com todas
as normas relevantes em vigor no seu novo
país de residência.
As condições desta Garantia Europeia não afecta nenhum dos seus direitos concedidos por lei.
40 electrolux garantia/assistência técnica
www.electrolux.com
p
t
b
Albania
+35 5 4 261 450
Rr. Pjeter Bogdani Nr. 7 Tirane
Belgique/België/
Belgien
+32 2 363 04 44
Bergensesteenweg 719, 1502 Lembeek
Èeská republika
+420 2 61 12 61 12
Budìjovická 3, Praha 4, 140 21
Danmark
+45 70 11 74 00
Sjællandsgade 2, 7000 Fredericia
Deutschland
+49 180 32 26 622
Muggenhofer Str. 135, 90429 Nürnberg
Eesti
+37 2 66 50 030
Mustamäe tee 24, 10621 Tallinn
España
+34 902 11 63 88
Carretera M-300, Km. 29,900
Alcalá de Henares Madrid
France
www.electrolux.fr
Great Britain
+44 8705 929 929
Addington Way, Luton, Bedfordshire
LU4 9QQ
Hellas
+30 23 10 56 19 70
4 Limnou Str., 54627 Thessaloniki
Hrvatska
+385 1 63 23 338
Slavonska avenija 3, 10000 Zagreb
Ireland
+353 1 40 90 753
Long Mile Road Dublin 12
Italia
+39 (0) 434 558500
C.so Lino Zanussi, 26 - 33080 Porcia (PN)
Latvija
+37 17 84 59 34
Kr. Barona iela 130/2, LV-1012, Riga
Lithuania
+3702780607
Žirmūnų 67, LT-09001 Vilnius
Luxembourg
+352 42 431 301
Rue de Bitbourg, 7, L-1273 Hamm
Magyarország
+36 1 252 1773
H-1142 Budapest XIV,
Erzsébet királyné útja 87
Nederland
+31 17 24 68 300
Vennootsweg 1, 2404 CG Alphen aan den Rijn
Norge
+47 81 5 30 222
Risløkkvn. 2 , 0508 Oslo
Österreich
+43 18 66 400
Herziggasse 9, 1230 Wien
Polska
+48 22 43 47 300
ul. Kolejowa 5/7, Warszawa
Portugal
+35 12 14 40 39 39
Quinta da Fonte - Edificio Gonçalves Zarco - Q
35
2774 - 518 Paço de Arcos
Romania
+40 21 451 20 30
Str. Garii Progresului 2, S4, 040671 RO
Schweiz/Suisse/
Svizzera
+41 62 88 99 111
Industriestrasse 10, CH-5506 Mägenwil
Slovenija
+38 61 24 25 731
Electrolux Ljubljana d.o.o.
Gerbièeva 98, 1000 Ljubljana
garantia/assistência técnica electrolux 41
p
t
b
Slovensko
+421 2 43 33 43 22
Electrolux Slovakia s.r.o., Electrolux Domáce
spotrebièe SK, Seberíniho 1, 821 03 Bratislava
Suomi
www.electrolux.fi
Sverige
+46 (0)771 76 76 76
Electrolux Service, S:t Göransgatan 143,
S-105 45 Stockholm
Türkiye
+90 21 22 93 10 25
Tarlabaþý caddesi no : 35 Taksim
Istanbul
Ðîññèÿ
+7 495 937 7837
129090 Ìîñêâà, Îëèìïèéñêèé ïðîñïåêò, 16,
ÁÖ „Îëèìïèê“
Óêðà¿íà
+380 44 586 20 60
04074 Êè¿â, âóë.Àâòîçàâîäñüêà,
2a, ÁÖ „Àëêîí“
42 electrolux assistência técnica
Assistência técnica
Em caso de avarias técnicas verifique
primeiro, se consegue resolver o problema com ajuda do Manual de instruções
(Capítulo „O que fazer, se...“).
Se não conseguir resolver o problema
contacte por favor a Assistência Técnica
ou um dos nossos parceiros.
De modo a poder ajudá-lo rapidamente
necessitamos dos seguintes dados:
– Designação do modelo
– Número do produto (PNC)
– Número de série (S-No.)
(Ver números na placa de características)
– Tipo de avaria
– eventual mensagem de erro que o
aparelho apresente
– Combinação de três letras e algarismos da placa de cerâmica de vidro
De modo a ter os códigos do seu aparelho sempre à mão, sugerimos que os
introduza aqui:
Designação do modelo:
.....................................
PNC:
.....................................
S-No:
.....................................
www.electrolux.com
www.electrolux.pt
374 477 914-N-200308-02
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
