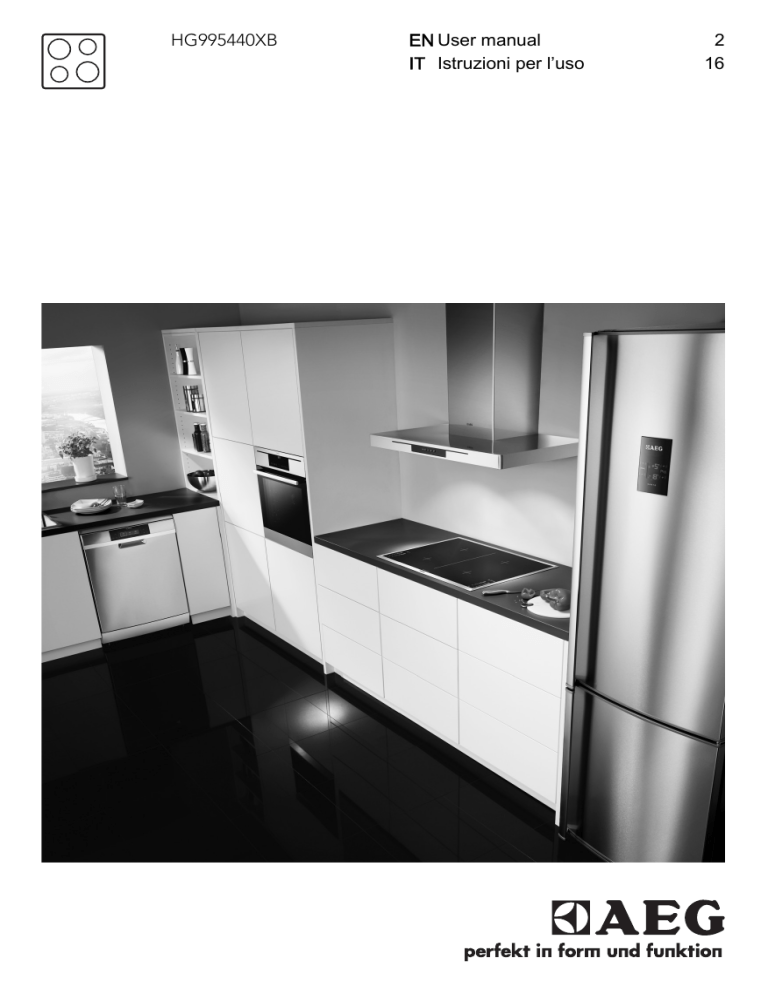

HG995440XB
EN User manual
IT Istruzioni per l’uso
2
16
2
www.aeg.com
CONTENTS
1.
2.
3.
4.
5.
6.
7.
8.
9.
SAFETY INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
SAFETY INSTRUCTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
PRODUCT DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
DAILY USE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
HELPFUL HINTS AND TIPS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
CARE AND CLEANING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
TROUBLESHOOTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
TECHNICAL INFORMATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
FOR PERFECT RESULTS
Thank you for choosing this AEG product. We have created it to give you impeccable
performance for many years, with innovative technologies that help make life simpler –
features you might not find on ordinary appliances. Please spend a few minutes reading to get
the very best from it.
Visit our website for:
Get usage advice, brochures, trouble shooter, service information:
www.aeg.com
Register your product for better service:
www.aeg.com/productregistration
Buy Accessories, Consumables and Original spare parts for your appliance:
www.aeg.com/shop
CUSTOMER CARE AND SERVICE
We recommend the use of original spare parts.
When contacting Service, ensure that you have the following data available.
The information can be found on the rating plate. Model, PNC, Serial Number.
Warning / Caution-Safety information
General information and tips
Environmental information
Subject to change without notice.
ENGLISH
3
1. SAFETY INFORMATION
Before the installation and use of the appliance, carefully read the supplied instructions. The manufacturer is
not responsible if an incorrect installation and use causes injuries and damages. Always keep the instructions
with the appliance for future reference.
1.1 Children and vulnerable people safety
WARNING!
Risk of suffocation, injury or permanent disability.
• This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they are supervised by an adult or a
person who is responsible for their safety.
• Do not let children play with the appliance.
• Keep all packaging away from children.
• Keep children and pets away from the appliance
when it operates or when it cools down. Accessible
parts are hot.
• If the appliance has a child safety device, we recommend that you activate it.
• Cleaning and user maintenance shall not be made by
children without supervision.
1.2 General Safety
• The appliance and its accessible parts become hot
during use. Do not touch the heating elements.
• Do not operate the appliance by means of an external timer or separate remote-control system.
• Unattended cooking on a hob with fat or oil can be
dangerous and may result in fire.
4
www.aeg.com
• Never try to extinguish a fire with water, but switch off
the appliance and then cover flame e.g. with a lid or a
fire blanket.
• Do not store items on the cooking surfaces.
• Do not use a steam cleaner to clean the appliance.
• Metallic objects such as knives, forks, spoons and lids
should not be placed on the hob surface since they
can get hot.
• If the glass ceramic surface is cracked, switch off the
appliance to avoid the possibility of electric shock.
2.
SAFETY INSTRUCTIONS
This appliance is suitable for the
following markets: IT ZA
2.1 Installation
WARNING!
Only a qualified person must install this appliance.
• Remove all the packaging.
• Do not install or use a damaged appliance.
• Obey the installation instruction supplied with the appliance.
• Keep the minimum distance from the
other appliances and units.
• Always be careful when you move the
appliance because it is heavy. Always
wear safety gloves.
• Seal the cut surfaces with a sealant to
prevent moisture to cause swelling.
• Protect the bottom of the appliance
from steam and moisture.
• Do not install the appliance adjacent
to a door or under a window. This prevents hot cookware to fall from the appliance when the door or the window
is opened.
• If the appliance is installed above
drawers make sure that the space, between the bottom of the appliance
and the upper drawer, is sufficient for
air circulation.
• The bottom of the appliance can get
hot. We recommend to install a noncombustile separation panel under the
appliance to prevent access to the
bottom.
Electrical connection
WARNING!
Risk of fire and electrical shock.
• All electrical connections must be
made by a qualified electrician.
• The appliance must be earthed.
• Before carrying out any operation
make sure that the appliance is disconnected from the power supply.
• Use the correct electricity mains cable.
• Do not let the electricity mains cable
tangle.
• Make sure the mains cable or plug (if
applicable) does not touch the hot appliance or hot cookware, when you
connect the appliance to the near
sockets
• Make sure the appliance is installed
correctly. Loose and incorrect electricity mains cable or plug (if applicable)
can make the terminal become too
hot.
• Make sure that a shock protection is
installed.
• Use the strain relief clamp on cable.
ENGLISH
5
• Make sure not to cause damage to the
mains plug (if applicable) or to the
mains cable. Contact the Service or an
electrician to change a damaged
mains cable.
• The electrical installation must have an
isolation device which lets you disconnect the appliance from the mains at
all poles. The isolation device must
have a contact opening width of minimum 3 mm.
• Use only correct isolation devices: line
protecting cut-outs, fuses (screw type
fuses removed from the holder), earth
leakage trips and contactors.
• Do not put cutlery or saucepan lids on
the cooking zones. They become hot.
• Set the cooking zone to “off” after
use.
• Do not use the appliance as a work
surface or as a storage surface.
• If the surface of the appliance is
cracked, disconnect immediately the
appliance from the power supply. This
to prevent an electrical shock.
• When you place food into hot oil, it
may splash.
Gas connection
• Fats and oil when heated can release
flammable vapours. Keep flames or
heated objects away from fats and oils
when you cook with them.
• The vapours that very hot oil releases
can cause spontaneous combustion.
• Used oil, that can contain food remnants, can cause fire at a lower temperature than oil used for the first
time.
• Do not put flammable products or
items that are wet with flammable
products in, near or on the appliance.
• All gas connections should be made
by a qualified person.
• Before installation, make sure that the
local distribution conditions (nature of
the gas and gas pressure) and the adjustment of the appliance are compatible.
• Make sure that there is air circulation
around the appliance.
• The information about the gas supply
is on the rating plate.
• This appliance is not connected to a
device, which evacuates the products
of combustion. Make sure to connect
the appliance according to current installation regulations. Pay attention to
requirements regarding adequate
ventilation.
2.2 Use
WARNING!
Risk of injury, burns or electric
shock.
• Remove all the packaging, labelling
and protective film (if applicable) before first use.
• Use this appliance in a household environment.
• Do not change the specification of this
appliance.
• Do not let the appliance stay unattended during operation.
• Do not operate the appliance with wet
hands or when it has contact with water.
WARNING!
Risk of fire or explosion.
WARNING!
Risk of damage to the appliance.
• Do not keep hot cookware on the control panel.
• Do not let cookware to boil dry.
• Be careful not to let objects or cookware fall on the appliance. The surface
can be damaged.
• Do not activate the cooking zones
with empty cookware or without cookware.
• Do not put aluminium foil on the appliance.
• Cookware made of cast iron, aluminium or with a damaged bottom can
cause scratches on the glass or glass
ceramic. Always lift these objects up
when you have to move them on the
cooking surface.
• This appliance is for cooking purposes
only. Do not use the appliance for other purposes, as for example room
heating.
6
www.aeg.com
• The use of a gas cooking appliance results in the production of heat and
moisture. Provide good ventilation in
the room where the appliance is installed.
• Make sure that the ventilation openings are not blocked.
• Prolonged intensive use of the appliance may call for additional ventilation, for example opening of a window, or more effective ventilation, for
example increasing the level of mechanical ventilation where present.
• Use only stable cookware with the correct shape and diameter larger than
the dimensions of the burners. There
is a risk of overheating and rupture of
the glass plate (if applicable).
• Make sure the flame does not go out
when you quickly turn the knob from
the maximum to the minimum position.
• Make sure pots are centrally positioned on the rings and do not stick
out over edges of the cooking surface.
• Use only the accessories supplied with
the appliance.
• Do not install a flame diffuser on the
burner.
• Clean regularly the appliance to prevent the deterioration of the surface
material.
• Do not use water spray and steam to
clean the appliance.
• Do not clean the burners in the dishwasher.
• Clean the appliance with a moist soft
cloth. Only use neutral detergents. Do
not use abrasive products, abrasive
cleaning pads, solvents or metal objects.
2.4 Disposal
WARNING!
Risk of injury or suffocation.
• Contact your municipal authority for
information on how to discard the appliance correctly.
• Disconnect the appliance from the
mains supply.
• Cut off the mains cable and discard it.
• Flat the external gas pipes.
2.3 Care and Cleaning
WARNING!
Risk of damage to the appliance.
3. PRODUCT DESCRIPTION
3.1 Cooking surface layout
1
2
3
4
5
1 Semi-rapid burner
2 Auxiliary burner
3 Triple Crown burner
4 Semi-rapid burner
6
5 Semi-rapid burner
6 Control knobs
ENGLISH
3.2 Control knobs
Symbol
Symbol
Description
7
Description
minimum gas supply
no gas supply / off position
ignition position /
maximum gas supply
4. DAILY USE
WARNING!
Refer to the Safety chapters.
A
4.1 Ignition of the burner
WARNING!
Be very careful when you use
open fire in kitchen environment.
Manufacturer decline any responsibility in case of misuse of
the flame
B
Always light the burner before
you put cookware.
Lightning the burner:
Push the control knob down and
turn it counterclockwise to the maximum position (
).
2. Keep the control knob pushed for
equal or less than 10 seconds to let
the thermocouple warm up. If not,
the gas supply will be interrupted.
3. Adjust the flame after it is regular.
1.
C
A) Burner cap and crown
B) Thermocouple
C) Ignition candle
A
If the burner does not light after
some tries, check if the crown
and its cap are in correct positions.
B
Each control knob has a pilot
light. It lights up when you turn
the control knob.
C
D
A)
B)
C)
D)
Burner cap
Burner crown
Ignition candle
Thermocouple
8
www.aeg.com
WARNING!
Do not keep the control knob
pushed for more than 15 seconds.
If the burner does not light after
15 seconds, release the control
knob, turn it into off position and
try to light the burner again after
minimum 1 minute.
In the absence of electricity you
can ignite the burner without
electrical device; in this case approach the burner with a flame,
push the relevant knob down
and turn it counter-clockwise to
maximum gas release position.
The spark generator can start automatically when you switch on
the mains, after installation or a
power cut. It is normal.
4.2 Turning the burner off
To put the flame out, turn the knob to
the symbol
.
WARNING!
Always turn the flame down or
switch it off before you remove
the pans from the burner.
If the burner accidentally goes
out, turn the control knob to the
off position and try to light the
burner again after minimum 1 minute.
5. HELPFUL HINTS AND TIPS
WARNING!
Refer to the Safety chapters.
5.1 Energy savings
• If possible, always put the lids on the
pans.
• When the liquid starts to boil, turn
down the flame to barely simmer the
liquid.
WARNING!
Use cookware with diameters applicable to the size of burners.
Burner
Diameters
of cookware
Triple Crown
180 - 260 mm
Semi-rapid (rear left)
120 - 240 mm
Semi-rapid (rear
right)
120 - 240 mm
Semi-rapid (front
right)
120 - 220 mm
Auxiliary
80 - 180 mm
WARNING!
Do not use cast iron pans, potstones, grill or toaster plates on
gas burners.
WARNING!
Make sure that the bottoms of
pots do not stand above the control knobs. If the control knobs
are under the bottoms of pots,
the flame heats them up.
Do not put the same pan on two
burners.
WARNING!
Make sure that pot handles is not
above the front edge of the
cooktop. Make sure that pots are
centrally put on the rings in order
to get maximum stability and to
get lower gas consumption.
ENGLISH
Do not put unstable or damaged pots
on the rings to prevent from spill and injury.
9
WARNING!
Liquids spilt during cooking can
cause the glass to break
WARNING!
Do not use a flame diffuser.
6. CARE AND CLEANING
WARNING!
Refer to the Safety chapters.
WARNING!
Deactivate the appliance and let
it cool down before you clean it.
Disconnect the appliance from
the electrical supply before you
do cleaning or maintenance
work.
Scratches or dark stains on the
surface have no effect on how
the appliance operates.
• You can remove the pan supports to
easily clean the hob.
• To clean the enamelled parts, cap and
crown, wash them with warm soapy
water and dry them carefully before
you put them back.
• Wash stainless steel parts with water,
and then dry them with a soft cloth.
• The pan supports are not dishwasher
proof. They must be washed by hand.
• The enamel coating occasionally can
have rough edges, so be careful when
you wash the pan supports by hand
and dry them. If necessary, remove
stubborn stains with a paste cleaner.
• Make sure you position the pan supports correctly after cleaning.
• To make the burners work correctly,
make sure that the arms of the pan
supports are in the centre of the burner.
• Be very careful when you replace
the pan supports to prevent the hob
top from damage.
After cleaning, dry the appliance with a
soft cloth.
Removing the dirt:
1. – Remove immediately: melting
plastic, plastic foil, and food containing sugar.
– Stop the appliance and let it
cool down before you clean: limescale rings, water rings, fat stains,
shiny metallic discolorations. Use a
special cleaner applicable for surface of hob.
2. Clean the appliance with a damp
cloth and some detergent.
3. At the end rub the appliance dry
with a clean cloth.
WARNING!
Do not use knives, scrapers or
similar instruments to clean the
surface of the glass or between
the rims of the burners and the
frame (if applicable).
WARNING!
Do not slide cookware over the
glass because it could scratch
the surface. Also, do not let hard
or sharp objects fall onto the
glass or hit the edge of the hob.
6.1 Cleaning of the spark plug
This feature is obtained through a ceramic ignition candle with a metal electrode. Keep these components well
clean to prevent difficult lighting and
check that the burner crown holes are
not obstructed.
6.2 Periodic maintenance
Periodically speak your local Service
Force Centre to check the conditions of
the gas supply pipe and the pressure adjuster, if fitted.
10 www.aeg.com
7. TROUBLESHOOTING
Problem
There is no spark when
lighting the gas
Possible cause
• There is no electrical
supply
• Make sure that the
unit is connected and
the electrical supply is
switched on.
• Control the fuse. If the
fuse is released more
than one time, refer to
a qualified electrician.
• Burner cap and crown
are placed uneven
• Make sure that the
burner cap and crown
are in correct positions.
The flame is blow out im- • Thermocouple is not
mediately after ignition
heated sufficient
The gas ring burns unevenly
Remedy
• After lightning the
flame, keep the knob
pushed for equal or
less than 10 seconds.
• Burner crown is
• Make sure that the inblocked with food resijector is not blocked
dues
and the burner crown
is clear of food particles.
If there is a fault, first try to find a solution to the problem yourself. If you cannot find a solution to the problem yourself, speak your dealer or the local Service Force Centre.
If you operated the appliance incorrectly, or the installation was
not carried out by a registered
engineer, the visit from the customer service technician or dealer may not take place free of
charge, even during the warranty
period.
These data are necessary to help you
quickly and correctly. These data are
available on the supplied rating plate.
• Model description .................
• Product number (PNC) .................
• Serial Number (S.N.) .................
Use the original spare parts only. They
are available at Service Force Centre and
approved spare parts shops.
7.1 Labels supplied with the
accessories bag
Stick the adhesive labels as indicated
below:
ENGLISH
A
B
C
MOD.
MOD.
PROD.NO.
PROD.NO.
SER.NO
SER.NO
03 IT
DATA
DATA
MADE IN ITALY
MODEL
11
MOD.
PROD.NO.
SER.NO.
0049
TYPE
230V-50Hz
IP20
MODEL
A) Stick it on Guarantee Card and send
C) Stick it on instruction booklet
this part (if applicable)
B) Stick it on Guarantee Card and keep
this part (if applicable)
8. INSTALLATION
WARNING!
Refer to the Safety chapters.
WARNING!
The following instructions about
installation, connection and
maintenance must be carried out
by qualified personnel in compliance with standards and local
regulations in force.
Make sure that the gas supply
pressure of the appliance obeys
the recommended values. The
adjustable connection is fixed to
the comprehensive ramp by
means of a threaded nut G 1/2".
Screw the parts without force,
adjust the connection in the necessary direction and tighten everything.
8.1 Gas Connection
Choose fixed connections or use a flexible pipe in stainless steel in compliance
with the regulation in force. If you use
flexible metallic pipes, be careful they
do not come in touch with mobile parts
or they are not squeezed. Also be careful when the hob is put together with an
oven.
A
B C
A) End of shaft with nut
B) Washer
C) Elbow
12 www.aeg.com
Liquid gas
Use the rubber pipe holder for liquid
gas. Always engage the gasket. Then
continue with the gas connection.
The flexible pipe is prepared for apply
when:
– it can not get hot more than room
temperature, higher than 30°C;
– it is no longer than 1500 mm;
– it shows no throttles;
– it is not subject to traction or torsion;
– it does not get in touch with cutting
edges or corners;
– it can be easily examined in order to
make sure its condition.
The control of preservation of the flexible pipe consists in checking that:
– it does not show cracks, cuts, marks of
burnings on the two ends and on its
full length;
– the material is not hardened, but
shows its correct elasticity;
– the fastening clamps are not rusted;
– expired term is not due.
If one or more defects are visible, do not
repair the pipe, but replace it.
When installation is complete,
make sure that the seal of each
pipe fitting is correct. Use a
soapy solution, not a flame!
8.2 Injectors replacement
1.
2.
Remove the pan supports.
Remove the caps and crowns of the
burner.
3. With a socket spanner 7 remove the
injectors and replace them with the
ones which are necessary for the
type of gas you use (see table in
"Technical Information" chapter).
4. Assemble the parts, follow the same
procedure backwards.
5. Replace the rating plate (it is near
the gas supply pipe) with the one for
the new type of gas supply. You can
find this plate in the package supplied with the appliance.
If the supply gas pressure is changeable
or different from the necessary pressure,
you must fit an applicable pressure adjuster on the gas supply pipe.
8.3 Adjustment of minimum
level
To adjust the minimum level of the burners:
1. Light the burner.
2. Turn the knob on the minimum position.
3. Remove the knob.
4. With a thin screwdriver, adjust the
by-pass screw position.
A
A) The by-pass screw
• If you change from natural gas G20 20
mbar to liquid gas, fully tighten the
by-pass screw in.
• If you change from liquid gas to natural gas G20 20 mbar, undo the by-pass
screw approximately 1/4 of a turn (1/2
of a turn for Triple Crown burner).
WARNING!
Make sure the flame does not go
out when you quickly turn the
knob from the maximum position
to the minimum position.
8.4 Electrical connection
• Make sure that the rated voltage and
type of power on the rating plate
agree with the voltage and the power
of the local power supply.
• This appliance is supplied with a mains
cable. It has to be supplied with a correct plug which can hold the load that
the rating plate rates. Make sure that
you install the plug in a correct socket.
• Always use a correctly installed shockproof socket.
• Make sure that there is an access to
the mains plug after the installation.
• Do not pull the mains cable to disconnect the appliance. Always pull the
mains plug.
ENGLISH
• There is a risk of fire when the appliance is in connection with an extension cable, an adapter or a multiple
connection. Make sure that the
ground connection agrees with the
standards and regulations.
• Do not let the power cable to heat up
to a temperature higher than 90° C.
Make sure that you connect the blue
neutral cable to the terminal with a letter
"N" on it. Connect the brown (or black)
phase cable to the terminal which has a
letter "L". Keep the phase cable connected at all times.
13
8.5 Replacement of the
connection cable
To replace the connection cable use only H05V2V2-F T90 or equivalent type.
Make sure that the cable section is applicable to the voltage and the working
temperature. The yellow/green earth
wire must be approximately 2 cm longer
than the brown (or black) phase wire.
8.6 Building In
min. 450 mm
min. 650 mm
min. 45 mm
490 mm
+2
0
A
40 mm
880+20 mm
A - supplied brackets
CAUTION!
Install the appliance only on a
worktop with flat surface.
30 mm
8.7 Possibilities for insertion
A
60 mm
Kitchen unit with door
The panel installed below the hob must
be easy to remove and let an easy access in case a technical assistance intervention is necessary.
min 20 mm
(max 150 mm)
B
A) Removable panel
B) Space for connections
Kitchen unit with oven
The electrical connection of the hob and
the oven must be installed separately for
safety reasons and to let easy remove
oven from the unit.
14 www.aeg.com
9. TECHNICAL INFORMATION
Hob dimensions
Hob recess dimensions
Width:
896 mm
Width:
880 (0 / +2) mm
Length:
516 mm
Length:
490 (0 / +2) mm
Heat input
Triple Crown burner:
3.8 kW
Semi-Rapid burner:
1.9 kW
Auxiliary burner:
1.0 kW
TOTAL POWER:
G20 (2H) 20 mbar = 10.5 kW
G30 (3+) 28–30 mbar = 763 g/h
G31 (3+) 37 mbar = 750 g/h
Electric supply:
230 V ~ 50 Hz
Category:
II2H3+
Gas connection:
G 1/2
Gas supply:
G20 (2H) 20 mbar
Appliance class:
3
By-pass diameters
Burner
Ø By-pass in
1/100 mm
Burner
Ø By-pass in
1/100 mm
Auxiliary
28
Triple Crown
56
Semi-rapid
32
Gas burners for NATURAL GAS G20 20 mbar
BURNER
NORMAL POWER kW
inj. 1/100 mm
Auxiliary
1.0
70
Semi-rapid
1.9
96
Triple Crown
3.8
146
Gas burners for LPG (Butane / Propane) G30/G31 28-30/37 mbar
G30
28-30
mbar
G31
37 mbar
g/h
g/h
NORMAL
POWER
kW
inj. 1/100
mm
Auxiliary
1.0
50
73
71
Semi-rapid
1.9
71
138
136
Triple Crown
3.8
98
276
271
BURNER
ENGLISH
10. ENVIRONMENT CONCERNS
Recycle the materials with the
symbol . Put the packaging in
applicable containers to recycle it.
Help protect the environment and
human health and to recycle waste
of electrical and electronic
appliances. Do not dispose
appliances marked with the symbol
with the household waste. Return the
product to your local recycling
facility or contact your municipal
office.
15
16 www.aeg.com
INDICE
1.
2.
3.
4.
5.
6.
7.
8.
9.
INFORMAZIONI PER LA SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ISTRUZIONI DI SICUREZZA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DESCRIZIONE DEL PRODOTTO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
UTILIZZO QUOTIDIANO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CONSIGLI E SUGGERIMENTI UTILI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PULIZIA E CURA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
RISOLUZIONE DEI PROBLEMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
INSTALLAZIONE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
DATI TECNICI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17
18
21
21
23
23
25
26
29
PER RISULTATI PERFETTI
Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi
prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno
la vita - funzioni che non troverete sui normali elettrodomestici. Vi invitiamo di dedicare
qualche minuto alla lettura per sapere come trarre il massimo dal vostro elettrodomestico.
Visitate il nostro sito web per:
ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere
informazioni sull'assistenza.
www.aeg.com
registrare il vostro prodotto e ricevere un servizio migliore:
www.aeg.com/productregistration
acquistare accessori, materiali di consumo e ricambi originali per la vostra
apparecchiatura:
www.aeg.com/shop
SERVIZIO CLIENTI E MANUTENZIONE
Consigliamo sempre l’impiego di ricambi originali.
Quando si contatta l'Assistenza, accertarsi di disporre dei seguenti dati.
Le informazioni si trovano sulla targhetta di identificazione. Modello, numero dell'apparecchio
(PNC), numero di serie.
Avvertenza / Attenzione - Importanti Informazioni di Sicurezza
Informazioni e consigli generali
Informazioni in materia di sicurezza ambientale
Con riserva di modifiche.
ITALIANO
17
1. INFORMAZIONI PER LA SICUREZZA
Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non
è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano in caso di
necessità durante l'utilizzo.
1.1 Sicurezza dei bambini e delle persone
vulnerabili
AVVERTENZA!
Rischio di soffocamento, lesioni o invalidità permanente.
• Questa apparecchiatura può essere usata da bambini
a partire dagli 8 anni e da adulti con limitate capacità
fisiche, sensoriali o mentali o con scarsa esperienza o
conoscenza sull'uso dell'apparecchiatura, se sorvegliati o se sono stati istruiti relativamente all'uso dell'apparecchiatura e hanno capito i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.
• Se l’apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.
1.2 Avvertenze di sicurezza generali
• L'apparecchiatura e le parti accessibili si riscaldano
molto durante l'uso Non toccare le resistenze.
18 www.aeg.com
• Non utilizzare un timer esterno o un sistema di controllo remoto distinto per mettere in funzione l'apparecchiatura.
• Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.
• Non tentare mai di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme
ad es. con un coperchio o una coperta di protezione
dal fuoco.
• Non conservare nulla sulle superfici di cottura.
• Non usare dispositivi per la pulizia a vapore per pulire
l'apparecchiatura.
• Oggetti metallici quali coltelli, forchette, cucchiai e
coperchi non dovrebbero essere posti sulla superficie
del piano di cottura in quanto possono diventare caldi.
• Se la superficie di vetroceramica presenta delle crepe, spegnere l'apparecchiatura per evitare il rischio di
scossa elettrica.
2.
ISTRUZIONI DI SICUREZZA
Questa apparecchiatura è adatta ai
seguenti mercati: IT ZA
2.1 Installazione
AVVERTENZA!
L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.
• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme
all'apparecchiatura.
• È necessario rispettare la distanza minima dalle altre apparecchiature.
• Fare sempre attenzione quando si
sposta l'apparecchiatura, perché è pesante. Indossare sempre guanti di sicurezza.
• Proteggere le superfici di taglio con
un materiale di tenuta per evitare che
l'umidità causi dei rigonfiamenti.
• Proteggere la base dell'apparecchiatura da vapore e umidità.
• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la
porta o la finestra sono aperte.
• Se l'apparecchiatura viene installata
sopra dei cassetti, assicurarsi che lo
spazio, tra la base dell'apparecchiatu-
ITALIANO
ra e il cassetto superiore, sia sufficiente per il ricircolo d'aria.
• La base dell'apparecchiatura può surriscaldarsi. Si consiglia di prevedere un
pannello divisorio in materiale non infiammabile al di sotto dell'apparecchiatura per rendere inaccessibile la
base.
Collegamento elettrico
AVVERTENZA!
Rischio di incendio e scossa elettrica.
• Tutti i collegamenti elettrici devono
essere eseguiti da un elettricista qualificato.
• L'apparecchiatura deve disporre di
una messa a terra.
• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura
sia disinserita dalla rete elettrica.
• Utilizzare il cavo di alimentazione appropriato.
• Evitare che i collegamenti elettrici si
aggroviglino.
• Assicurarsi che il cavo di alimentazione
o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde
quando si collega l'apparecchiatura alle prese vicine
• Verificare che l'apparecchiatura sia installata correttamente. Un collegamento elettrico o una spia lenti (ove
previsti) potrebbe far diventare il terminale incandescente.
• Assicurarsi che la protezione da scosse
elettriche sia installata.
• Utilizzare il morsetto fermacavo sul cavo.
• Accertarsi di non danneggiare la spina
e il cavo (ove previsti). Contattare il
Centro di Assistenza o un elettricista
qualificato per sostituire un cavo danneggiato.
• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che
consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve
avere una larghezza dell'apertura di
contatto non inferiore ai 3 mm.
• Servirsi unicamente di dispositivi di
isolamento adeguati: interruttori auto-
19
matici, fusibili (quelli a tappo devono
essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e
relè.
Collegamento gas
• Tutti i collegamenti del gas devono
essere eseguiti da una persona qualificata.
• Prima di procedere con l’installazione,
verificare che le condizioni di distribuzione locale (pressione e tipo di gas) e
i valori preimpostati dell’apparecchiatura siano compatibili.
• Adottare le misure necessarie per garantire una corretta circolazione d'aria
intorno all'apparecchiatura.
• Le informazioni relative all'alimentazione del gas si trovano sulla targhetta
dei dati.
• La presente apparecchiatura non è
collegata a un dispositivo per l’evacuazione dei residui di combustione.
Assicurarsi di collegare l'apparecchiatura conformemente alle disposizioni
vigenti sull'installazione. Fare attenzione ai requisiti relativi ad un'adeguata
ventilazione.
2.2 Utilizzo
AVVERTENZA!
Rischio di lesioni, scottature o
scosse elettriche.
• Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzo.
• Utilizzare l’apparecchiatura in un ambiente domestico.
• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
• Non mettere in funzione l'apparecchiatura con le mani umide o quando
c'è un contatto con l'acqua.
• Non appoggiare posate o coperchi
sulle zone di cottura. Possono diventare roventi.
• Spegnere la zona di cottura dopo ogni
utilizzo.
20 www.aeg.com
• Non utilizzare l'apparecchiatura come
superficie di lavoro o come piano di
appoggio.
• Se la superficie dell'apparecchiatura
presenta delle incrinature, scollegare
immediatamente l'apparecchiatura
dall'alimentazione per evitare scosse
elettriche.
• Un alimento immerso nell'olio molto
caldo può provocare degli schizzi.
•
•
•
AVVERTENZA!
Si può verificare un'esplosione o
un incendio.
• Grassi e olio caldi possono rilasciare
vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e
olio quando li si utilizza per cucinare.
• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
• L'olio usato, che può contenere residui di cibo, può liberare delle fiamme
ad una temperatura inferiore rispetto
ad un olio utilizzato per la prima volta.
• Non appoggiare o tenere liquidi o
materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
AVVERTENZA!
Vi è il rischio di danneggiare l'apparecchiatura.
• Non poggiare pentole calde sul pannello dei comandi.
• Non esporre al calore pentole vuote.
• Fare attenzione a non lasciar cadere
oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
• Non mettere in funzione le zone di
cottura in assenza di pentole o con
pentole vuote.
• Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.
• Lo spostamento di pentole in ghisa, in
alluminio o con fondi danneggiati può
graffiare il vetro o la vetroceramica.
Per spostare questi oggetti sollevarli
sempre dalla superficie di cottura.
• L'apparecchiatura è destinata solo alla
cottura. Non utilizzare l'apparecchiatu-
•
•
•
•
•
ra per altri scopi come per esempio il
riscaldamento di un ambiente.
Un'apparecchiatura per cottura a gas
produce calore e umidità. Provvedere
ad un'adeguata ventilazione nell'ambiente in cui si trova l'apparecchiatura.
Assicurarsi che le aperture di ventilazione non siano ostruite.
Se si prevede un impiego prolungato
e intenso dell’apparecchiatura, può
essere necessaria un’ulteriore fonte di
aerazione, per esempio l’apertura di
una finestra o un sistema più efficace,
come l’aumento del livello di ventilazione meccanica, ove presente.
Utilizzare solo pentole stabili, di forma
corretta e con un diametro superiore
alle dimensioni dei bruciatori. La lastra
di vetro (ove presente) può surriscaldarsi e rompersi.
Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola dalla posizione massima a
quella minima.
Accertarsi che le pentole si trovino al
centro degli anelli e non tocchino i
bordi della superficie di cottura.
Usare esclusivamente gli accessori in
dotazione all'apparecchiatura.
Non utilizzare un diffusore di fiamma
sul bruciatore.
2.3 Pulizia e manutenzione
AVVERTENZA!
Vi è il rischio di danneggiare l'apparecchiatura.
• Pulire regolarmente l'apparecchiatura
per evitare il deterioramento dei materiali che compongono la superficie.
• Non nebulizzare acqua né utilizzare
vapore per pulire l'apparecchiatura.
• Non pulire i bruciatori in lavastoviglie.
• Pulire l'apparecchiatura con un panno
inumidito e morbido. Utilizzare solo
detergenti neutri. Non usare prodotti
abrasivi, spugnette abrasive, solventi o
oggetti metallici.
2.4 Smaltimento
AVVERTENZA!
Rischio di lesioni o soffocamento.
ITALIANO
• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione
elettrica.
21
• Tagliare il cavo di rete e smaltirlo.
• Appiattire i tubi del gas esterni.
3. DESCRIZIONE DEL PRODOTTO
3.1 Disposizione della superficie di cottura
1
2
3
4
5
1 Bruciatore semi rapido
2 Bruciatore ausiliario
3 Bruciatore a tripla corona
4 Bruciatore semi rapido
6
3.2 Manopole di controllo
Simbolo
Descrizione
Manca l'alimentazione
del gas/posizione off
5 Bruciatore semi rapido
6 Manopole di regolazione
Simbolo
Descrizione
Alimentazione minima
del gas
Posizione di accensione / alimentazione
massima del gas
4. UTILIZZO QUOTIDIANO
AVVERTENZA!
Fare riferimento ai capitoli sulla
sicurezza.
4.1 Accensione del bruciatore
AVVERTENZA!
Fare attenzione in fase di utilizzo
di fiamme libere all'interno della
cucina. Il costruttore declina
qualsiasi responsabilità in caso di
cattivo utilizzo delle fiamme.
Accendere sempre il bruciatore
prima di posizionare le pentole.
Accensione del bruciatore:
1. Premere verso il basso la manopola
di regolazione e ruotarla in senso
antiorario fino a farle raggiungere la
posizione massima (
).
2. Mantenere premuta la manopola di
regolazione per circa 10 secondi per
far riscaldare la termocoppia. In caso
contrario, la fornitura di gas verrà interrotta.
3. Regolare la fiamma, dopo che si è
stabilizzata.
22 www.aeg.com
Se il bruciatore non si accende
dopo alcuni tentativi, controllare
che la corona e lo spartifiamma
siano correttamente posizionati.
Ciascuna manopola di regolazione ha una luce, che si accende
quando la manopola viene girata.
A
B
C
A) Spartifiamma del bruciatore e corona
B) Termocoppia
C) Candela di accensione
A
AVVERTENZA!
Non tenere la manopola di regolazione premuta per oltre 15 secondi.
Se il bruciatore non si accende
dopo 15 secondi, rilasciare la manopola di regolazione, ruotarla in
posizione off e attendere almeno
1 minuto prima di tentare di riaccendere il bruciatore.
In assenza di elettricità, è possibile accendere il bruciatore senza utilizzare il dispositivo elettrico; in tal caso sarà sufficiente avvicinarsi al bruciatore con una
fiamma, premere verso il basso la
relativa manopola e ruotarla in
senso antiorario verso la posizione di massimo rilascio del gas.
Nel caso in cui il bruciatore si dovesse spegnere, ruotare la manopola di controllo in posizione Off
per cercare di riaccendere il bruciatore dopo almeno 1 minuto.
Il generatore di scintille si avvia in
modo automatico all'accensione
delle prese, dopo l'installazione
o dopo un'interruzione di corrente. Non si tratta di un'anomalia.
4.2 Spegnimento del
bruciatore
B
C
D
A)
B)
C)
D)
Spartifiamma bruciatore
Corona bruciatore
Candela di accensione
Termocoppia
Per spegnere la fiamma, ruotare la manopola sul simbolo
.
AVVERTENZA!
Ridurre o spegnere sempre la
fiamma prima di rimuovere le
pentole dal bruciatore.
ITALIANO
23
5. CONSIGLI E SUGGERIMENTI UTILI
AVVERTENZA!
Fare riferimento ai capitoli sulla
sicurezza.
5.1 Per risparmiare energia
• Se possibile, coprire sempre le pentole con il relativo coperchio.
• Quando il liquido inizia a bollire, abbassare la fiamma per provocare una
lenta ebollizione del liquido.
AVVERTENZA!
Usare pentole con diametro
adatto alle dimensioni dei bruciatori.
Bruciatore
Diametro
delle pentole
Tripla corona
180 - 260 mm
Semi rapido (posteriore sinistro)
120 - 240 mm
Semi rapido (posteriore destro)
120 - 240 mm
Semi rapido (anterio- 120 - 220 mm
re destro)
Ausiliario
80 - 180 mm
AVVERTENZA!
Sui bruciatori a gas, non usare
pentole in ghisa, teglie in terracotta, grill o piastre tostapane.
AVVERTENZA!
Assicurarsi che i fondi delle pentole non poggino sulle manopole
di regolazione. Se le manopole
di regolazione si trovano al di
sotto delle pentole, la fiamma le
riscalda.
Non mettere la stessa pentola su
due fornelli.
6. PULIZIA E CURA
AVVERTENZA!
Fare riferimento ai capitoli sulla
sicurezza.
AVVERTENZA!
Assicurarsi che i manici delle
pentole non si trovino al di sopra
del bordo del piano di cottura.
Assicurarsi che le pentole siano
ben centrate sugli anelli per ottenere la massima stabilità e per un
consumo ridotto di gas.
Evitare di posare sui fornelli pentole instabili o deformate per prevenire versamenti e lesioni.
AVVERTENZA!
Non utilizzare il diffusore di fiamma.
AVVERTENZA!
I liquidi versati durante la cottura
possono causare la rottura del
vetro
24 www.aeg.com
AVVERTENZA!
Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia. Scollegare
l'apparecchiatura dalla presa
elettrica prima di eseguire la pulizia o la manutenzione.
I graffi o le macchie scure sulla
superficie non compromettono il
funzionamento dell'apparecchiatura.
• È possibile rimuovere i supporti delle
pentole e pulire in modo facile il piano
di cottura.
• Per pulire gli elementi smaltati, lo
spartifiamma e la corona, lavarli con
acqua calda saponata e asciugarli attentamente prima di riporli.
• Lavare le parti in acciaio inox con acqua e asciugarle con un panno morbido.
• I supporti delle pentole non sono lavabili in lavastoviglie. Devono essere
lavati a mano.
• Lavando i supporti della pentola a mano, fare attenzione quando vengono
asciugati in quanto il processo di smaltatura lascia di tanto in tanto dei bordi
arrugginiti. Qualora fosse necessario,
rimuovere le macchie più ostinate servendosi di un apposito prodotto pulente.
• Verificare di posizionare correttamente le griglie del piano cottura dopo la
pulizia.
• Per fare in modo che i bruciatori funzionino correttamente, verificare che
le braccia dei supporti delle pentole si
trovino al centro del bruciatore.
• Fare molta attenzione quando si sostituiscono i supporti delle pentole:
il piano di cottura si potrebbe danneggiare.
Al termine della pulizia, asciugare l'apparecchiatura con un panno morbido.
Come eliminare lo sporco:
1. – Togliere immediatamente: plastica fondente, pellicola in plastica, e
alimenti contenenti zucchero.
– Spegnere l'apparecchio e lasciarlo raffreddare prima di pulire: aloni d'acqua e di calcare,
macchie di grasso, macchie opalescenti. Usare un prodotto di pulizia speciale adatto alla superficie
del piano di cottura.
2. Pulire l'apparecchio con un panno
umido e una piccola quantità di detergente.
3. Infine, asciugare l’apparecchio con
un panno pulito.
AVVERTENZA!
Non usare coltelli, raschietti o
strumenti simili per pulire la superficie del vetro o tra i bordi del
bruciatore e del telaio (se pertinente).
AVVERTENZA!
Non far scivolare le pentole sul
vetro perché potrebbe graffiare
la superficie. Inoltre, non lasciar
che oggetti duri o appuntiti cadano sul vetro o colpiscano il
bordo del piano di cottura.
6.1 Pulizia della candela
Questa caratteristica viene ottenuta tramite una candela ceramica ed un elettrodo di metallo. Tenere questi componenti ben puliti per evitare difficoltà di
accensione e controllare che i fori spartifiamma non siano ostruiti.
6.2 Manutenzione periodica
Consultare periodicamente il Centro Locale per verificare le condizioni del tubo
della fornitura di gas e del regolatore di
pressione, se presente.
ITALIANO
25
7. RISOLUZIONE DEI PROBLEMI
Problema
Quando si accende il
gas, non viene prodotta
alcuna scintilla
Causa possibile
Soluzione
• L’alimentazione elettri- • Verificare che la spina
ca manca
dell'unità sia inserita e
che vi sia corrente
elettrica.
• Verificare il fusibile. Se
il fusibile è scattato più
volte, rivolgersi a un
elettricista qualificato.
• Lo spartifiamma e la
corona non sono posizionati correttamente
• Accertarsi che lo spartifiamma e la corona
siano posizionati correttamente.
• La termocoppia non è
abbastanza calda
• Dopo aver acceso la
fiamma, tenere premuta la manopola per circa 10 secondi.
L'anello del gas non bru- • La corona del bruciacia in modo uniforme
tore è bloccata da residui di cibo
• Controllare che l'iniettore principale non sia
ostruito e che la corona del bruciatore sia
priva di residui di cibo.
La fiamma si spegne immediatamente dopo
l’accensione
In caso di malfunzionamento, cercare
dapprima di risolvere il problema senza
contattare l’assistenza tecnica. Qualora
non sia possibile trovare una soluzione al
problema, contattare il rivenditore o il
Centro di Assistenza Locale.
In caso di utilizzo improprio dell'apparecchiatura o installazione
non eseguita da personale qualificato, l'intervento del tecnico del
servizio assistenza o del rivenditore potrà essere effettuato dietro richiesta di pagamento anche
durante il periodo di garanzia
Per consentirci di effettuare un intervento corretto e tempestivo, tenere a
portata di mano questi dati, che si trovano sulla targhetta identificativa in
dotazione.
• Descrizione del modello................
• Numero di prodotto (PNC).................
• Numero di serie (S.N.).................
Richiedere sempre l’impiego di ricambi
originali. I ricambi originali si trovano solo presso i nostri Centri di assistenza tecnica e negozi di ricambi autorizzati.
7.1 Etichette fornite con il
sacchetto degli accessori
Attaccare le etichette adesive come indicato di seguito:
26 www.aeg.com
A
B
C
MOD.
MOD.
PROD.NO.
PROD.NO.
SER.NO
SER.NO
03 IT
DATA
DATA
MADE IN ITALY
MODEL
MOD.
PROD.NO.
SER.NO.
0049
TYPE
230V-50Hz
IP20
MODEL
A) Attaccarla sul Foglietto di garanzia
C) Attaccarla sul libretto di istruzioni
ed inviare questa parte (ove prevista)
B) Attaccarla sul Foglietto di garanzia e
conservare questa parte (ove prevista)
8. INSTALLAZIONE
AVVERTENZA!
Fare riferimento ai capitoli sulla
sicurezza.
AVVERTENZA!
Le seguenti istruzioni d'installazione, manutenzione e ventilazione devono essere eseguite da
personale qualificato conformemente alle disposizioni vigenti
(UNI-CIG 7129 - 7131). Accertarsi
che la cucina sia adeguatamente
ventilata: tenere aperti i fori di
ventilazione naturali (almeno 100
cm²) o installare una cappa meccanica.
8.1 Collegamento gas
Scegliere dei collegamenti fissi o usare
un tubo flessibile in acciaio inossidabile
conforme alle disposizioni vigenti. Se si
utilizzano tubi in metallo flessibili, fare
attenzione che non entrino in contatto
con parti mobili o non siano schiacciati.
Ulteriore attenzione è richiesta qualora
al piano di cottura fosse abbinato il forno.
Accertarsi che la pressione del
gas di alimentazione dell'apparecchiatura sia conforme ai valori
consigliati.
Se la pressione fornita non ha il valore
specificato, è necessario montare un
adeguato regolatore di pressione in
conformità allo standard UNI EN 88. Per
il gas liquido (GPL), l'utilizzo di un regolatore di pressione è consentito solo in
conformità allo standard UNI EN 12864.
Il collegamento regolabile è fissato alla
rampa per mezzo di un dado filettato G
1/2". Avvitare le parti senza forzare, regolare il raccordo nella direzione voluta
e serrare il tutto.
ITALIANO
27
8.3 Regolazione del livello
minimo
A
B C
A) Estremità dell'albero con dado
B) Rondella
C) Gomito (se necessario)
Per regolare il livello minimo dei bruciatori:
1. Accendere il bruciatore.
2. Ruotare la manopola al minimo della
fiamma.
3. Togliere la manopola.
4. Regolare la vite di by-pass con un
cacciavite sottile.
A
Collegamento rigido:
Eseguire il collegamento mediante tubi
in metallo rigidi (rame con finecorsa
meccanico) (UNI-CIG 7129).
Collegamento flessibile:
Utilizzare un tubo flessibile in acciaio
inox (UNI-CIG 9891) con una lunghezza
massima di 2 m.
Al termine dell'installazione, verificare la tenuta di ciascun raccordo dei tubi. Usare una soluzione
saponata, non una fiamma!
8.2 Sostituzione degli iniettori
1.
2.
Rimuovere i supporti pentole.
Rimuovere gli spartifiamma e le corone dei bruciatori.
3. Con una chiave a bussola N. 7, togliere gli iniettori e sostituirli con
quelli richiesti per il tipo di gas utilizzato (vedere la tabella della sezione
"Dati tecnici").
4. Rimontare i componenti, seguendo
la stessa procedura in senso inverso.
5. Sostituire la targhetta di identificazione (posizionata vicino al tubo di
alimentazione del gas) con quella
corrispondente al nuovo tipo di gas.
Questa targhetta è presente nell’imballo fornito con l’apparecchiatura.
Se la pressione del gas di alimentazione
è variabile o differente da quella prevista, montare un adattatore di pressione
adeguato nel tubo di alimentazione del
gas.
A) Vite di by-pass
• Se si passa da gas naturale a gas liquido G20 a 20 mbar, serrare a fondo la
vite di by-pass.
• Se si passa da gas liquido a gas naturale G20 a 20 mbar svitare la vite bypass di circa 1/4 di giro (1/2 giro per il
bruciatore a tripla corona).
AVVERTENZA!
Accertarsi che la fiamma non si
spenga quando si gira rapidamente la manopola dalla posizione massima a quella minima.
8.4 Collegamento elettrico
• Verificare che la tensione nominale e il
tipo di corrente della rete di distribuzione corrispondano ai valori indicati
sulla targhetta di identificazione dell'apparecchiatura.
• L'apparecchiatura è provvista di cavo
di collegamento alla rete. Deve essere
dotato di una spina in grado di supportare il carico indicato sulla targhetta dei dati. Assicurarsi di installare la
spina in una presa idonea.
• Utilizzare sempre una presa elettrica
con contatto di protezione correttamente installata.
• Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
28 www.aeg.com
• Non tirare il cavo di alimentazione per
scollegare l’apparecchiatura. Tirare solo la spina.
• Vi è il rischio di incendio quando l'apparecchiatura è collegata mediante
prolunga, adattatore o mediante collegamento multiplo. Assicurarsi che la
messa a terra sia conforme agli standard e alle normative.
• Non lasciar surriscaldare il cavo di alimentazione oltre i 90°C.
Per evitare il contatto tra il cavo e l'apparecchiatura al di sotto del piano di cottura, utilizzare dei morsetti sul lato dell'unità.
8.5 Sostituzione del cavo di
collegamento
Per sostituire il cavo di collegamento
usare solo H05V2V2-F T90 o un tipo
equivalente. Accertarsi che il cavo sia di
sezione idonea alla tensione e alla temperatura di esercizio. Il cavo di terra giallo/verde deve essere circa 2 cm più lungo del cavo di fase marrone (o nero).
A
A) Condotto rigido in rame o tubo fles-
sibile in acciaio inox
8.6 Incasso
min. 450 mm
min. 650 mm
min. 45 mm
490+20 mm
A
40 mm
880+20 mm
ATTENZIONE
Installare l'apparecchiatura esclusivamente su un piano di lavoro
dalla superficie piatta.
Se si installa il piano di cottura
sotto a una cappa da cucina, fare
riferimento alle istruzioni per l'installazione della cappa per la distanza minima tra le apparecchiature.
A - staffe in dotazione
8.7 Possibilità di inserimento
Mobile da incasso con porta
Il pannello installato sotto il piano di cottura deve essere facilmente rimovibile e
altrettanto facilmente deve consentire
l'accesso in caso di interventi dell'assistenza tecnica.
ITALIANO
Mobile da incasso con forno
30 mm
min 20 mm
(max 150 mm)
A
60 mm
29
LIl collegamento elettrico del piano di
cottura e del forno devono essere eseguiti separatamente per questioni di sicurezza oltre che per consentire una facile rimozione del forno dall'unità.
B
A) Pannello rimovibile
B) Spazio per gli allacciamenti
9. DATI TECNICI
Dimensioni del piano cottura
Dimensioni dell'incasso
Larghezza:
896 mm
Larghezza:
880 (0 / +2) mm
Lunghezza:
516 mm
Lunghezza:
490 (0 / +2) mm
Ingresso calore
Bruciatore a tripla corona:
3.8 kW
Bruciatore semi rapido:
1.9 kW
Bruciatore ausiliario:
1.0 kW
POTENZA TOTALE:
G20 (2H) 20 mbar = 10.5 kW
G30 (3+) 28 - 30 mbar = 763 g/h
G31 (3+) 37 mbar = 750 g/h
Alimentazione elettrica:
230 V ~ 50 Hz
Categoria:
II2H3+
Collegamento gas:
G 1/2
Alimentazione del gas:
G20(2H) 20 mbar
Classe apparecchiatura:
3
Diametri del by-pass
Bruciatore
Ø By-pass 1/100
mm
Bruciatore
Ø By-pass 1/100
mm
Ausiliario
28
Tripla corona
56
Semi rapido
32
30 www.aeg.com
Bruciatori a gas per GAS NATURALE G20 20 mbar
POTENZA NORMALE
KW
ini. 1/100 mm
Ausiliario
1.0
70
Semi rapido
1.9
96
Tripla corona
3.8
146
BRUCIATORE
Bruciatori a gas GPL (Butano/Propano) G30/G31 - 28-30/37 mbar
G30
28-30
mbar
G31
37 mbar
g/h
g/h
50
73
71
1.9
71
138
136
3.8
98
276
271
POTENZA
NORMALE
kW
ini. 1/100
mm
Ausiliario
1.0
Semi rapido
Tripla corona
BRUCIATORE
10. CONSIDERAZIONI AMBIENTALI
Riciclare i materiali con il simbolo .
Buttare l'imballaggio negli appositi
contenitori per il riciclaggio.
Aiutare a proteggere l’ambiente e la
salute umana e a riciclare rifiuti
derivanti da apparecchiature
elettriche ed elettroniche. Non
smaltire le apparecchiature che
riportano il simbolo insieme ai
normali rifiuti domestici. Portare il
prodotto al punto di riciclaggio più
vicino o contattare il comune di
residenza.
ITALIANO
31
397245201-D-232013
www.aeg.com/shop
Download PDF

advertising
