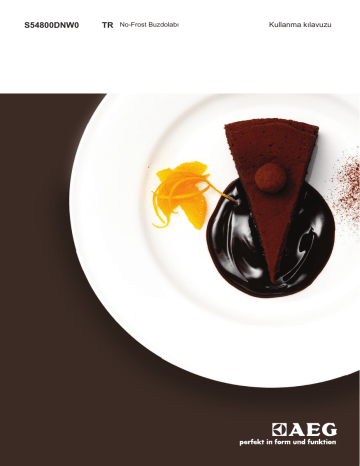

S54800DNW0
S54800DNW0
TR
EL ˕˲ˠˢ˜ˬ
No-Frost
Buzdolabı
EN Refrigerator
TR 6RáXWXFX
ˍˡˤˠ˜ˢ˯˔ˮ˛˰ˤ˯
Kullanma kılavuzu
USER MANUAL
.XOODQPD.óODYX]X
ÜRETİCİ / İTHALATÇI FİRMANIN
ÜNVANI
:
ELECTROLUX Dayanıklı Tüketim Mamulleri
Sanayi ve Ticaret A.Ş.
ADRESİ
:
Tarlabaşı Cad. No: 35 34435 Taksim /
İSTANBUL
TELEFON
:
0 212 293 10 20 (Pbx) FAX : 0 212 251 91 44
ELECTROLUX TÜKETİCİ DANIŞMA &
ÇAĞRI MERKEZİ
:
0 800 211 60 32 - 0 800 211 61 69
www.electrolux.com.tr
İçindekiler
BUZDOLABINIZI KULLANMADAN ÖNCE ...................................................... 2
No-Frost Teknolojisi Hakkında Bilgi ............................................................................. 2
Eski ve Kullanım Dışı Buzdolapları ............................................................................... 3
Güvenlik Uyarıları .......................................................................................................... 4
Buzdolabınızın Yerleştirilmesi ve Çalıştırılması ............................................................ 5
Buzdolabınızı Çalıştırmaya Başlamadan Önce ............................................................ 5
KULLANIM BİLGİLERİ ..................................................................................... 6
Sıcaklık Ayarları ............................................................................................................. 6
Sıcaklık Ayarları İle İlgili Uyarılar .................................................................................... 7
Aksesuarlar ................................................................................................................... 8
Buzmatik ............................................................................................................................... 8
Hızlı Dondurma Bölmesi ....................................................................................................... 8
Sıfır Derece Bölmesi ............................................................................................................. 8
Sürgülü Raf ............................................................................................................................ 9
Sebzelik Kapağının Çıkarılması .......................................................................................... 11
YİYECEKLERİN YERLEŞTİRİLMESİ ............................................................ 12
Soğutucu Bölüm ......................................................................................................... 12
Derin Dondurucu Bölmesi .......................................................................................... 13
TEMİZLİK VE BAKIM ..................................................................................... 17
Ampulün Değiştirilmesi .............................................................................................. 18
TAŞINMA VE YER DEĞİŞTİRME .................................................................. 18
Kapının Açılış Yönünün Değiştirilmesi ....................................................................... 18
SERVİS ÇAĞIRMADAN ÖNCE ...................................................................... 19
TEKNİK ÖZELLİKLER .................................................................................... 21
Enerji Tasarrufu İçin Öneriler ...................................................................................... 22
BUZDOLABI PARÇALARI VE BÖLÜMLERİ .................................................. 23
TR - 1 -
BÖLÜM - 1
BUZDOLABINIZI KULLANMADAN ÖNCE
No-Frost Teknolojisi Hakkında Bilgi
No-Frost buzdolapları, çalışma sistemi ile diğer statik
dolaplardan farklıdır.
Normal buzdolaplarında, dondurucu bölümde, kapı
açılmalarında buzdolabının içine giren nem ile gıdaların
nemi, dondurucu bölme içerisinde buz oluşmasına neden
olur. Oluşan kar ve buzun belirli zaman aralıklarında
eritilmesi için buzdolabının durdurulması, bu işlem
sırasında soğukluğunun korunması gereken besinlerin
dışarıya çıkarılması, biriken buzun temizlenmesi gibi
işlemlerin yapılması gerekmektedir.
No-Frost dolaplarda ise durum tamamen farklıdır. Fan
yardımı ile kuru ve soğuk hava soğutucu ve dondurucu
bölümlere birçok noktadan homojen olarak üflenir. Raf
aralarına dahi homojen olarak dağılan soğuk hava
sayesinde bütün yiyecekleriniz eşit oranda ve düzgün
olarak soğumasını sağladığı gibi, nem ve buz oluşmasına
imkan vermez.
Bu nedenle sahip olduğunuz No-Frost buzdolabınız,
geniş hacim ve estetik görüntüsünün yanı sıra size büyük
bir kullanım kolaylığı sağlar.
TR - 2 -
Eski ve Kullanım Dışı Buzdolapları
• Eski buzdolabınız kilidi olan bir buzdolabıysa atmadan önce kilidini kırın veya çıkarın;
çünkü çocuklar oynarken içine girerek kendilerini kilitleyebilir ve bir kazaya neden
olabilir.
• Eski soğutucu ve dondurucular, izolasyon malzemeleri ve CFC içeren soğutma gazı
ihtiva etmektedirler. Bu nedenle eski buzdolabınızı elden çıkarırken çevreye zarar
vermemeye özen gösterin.
Önemli Notlar:
• Eğer ürününüz soğutucu akışkan olarak R600a kullanıyorsa –bu bilgiyi soğutucudaki
etiketten görebilirsiniz- taşıma ve montaj sırasında soğutma elemanlarının hasar
görmemesi için dikkatli olunması gerekir. R600a çevre dostu ve doğal bir gaz
olmasına karşın patlayıcı özelliğe sahip olduğundan soğutma elemanlarındaki
herhangi bir hasar nedeniyle oluşacak bir sızıntı sırasında buzdolabınızı açık alev
veya ısı kaynağından uzaklaştırıp cihazın bulunduğu ortamı birkaç dakika süreyle
havalandırın.
• Buzdolabını taşırken ve yerleştirirken soğutucu gaz devresine zarar vermeyin.
• Lütfen cihazınızı yerleştirmeden ve çalıştırmadan önce kullanma kılavuzunu dikkatle
okuyun. Hatalı kullanımdan doğacak zararlardan firmamız sorumlu tutulamaz.
• Cihazınızın üzerindeki ve kullanma kılavuzundaki tüm uyarıları dikkate alın ve bu
kitapçığı ilerde çıkabilecek bazı sorunlara ışık tutması amacı ile saklayın.
• Bu ürün evlerde kullanım için üretilmiş olup yalnızca evde ve belirtilen amaçlar için
kullanılabilir. Ticari ya da toplu kullanıma uygun değildir. Böyle bir kullanım, ürünün
garantisinin iptaline neden olacağı gibi doğacak zararlardan da şirketimiz sorumlu
olmayacaktır.
• Bu ürün evlerde kullanım için üretilmiş olup yalnızca gıdaların soğutulması /
muhafazası için uygundur. Ticari ya da toplu kullanıma ve/veya gıda harici maddelerin
muhafazasına uygun değildir. Aksi halde doğacak zararlardan şirketimiz sorumlu
değildir.
TR - 3 -
Güvenlik Uyarıları
Uyarı: Buz çözme işlemini hızlandırmak için mekanik araçlar veya başka yapay
yöntemler kullanmayın. Cihazın yiyecek saklanan kısımlarında elektrikli cihazlar
kullanmayın. Cihazın havalandırma deliklerini açık tutun. Buzdolabının soğutucu gaz
devresine zarar vermeyin.
• Çoklu priz ve uzatma kablosu kullanmayın.
• Hasarlı, yırtılmış veya eskimiş kablolu fişi prize sokmayın.
• Asla kabloyu çekmeyin, bükmeyin veya hasar vermeyin.
• Bu ürün yetişkinlerin kullanımına göre tasarlanmıştır, çocukların
cihazla oynamasına veya kapıya tutunup sarkmalarına izin
vermeyin.
• Bıçak ve benzeri sivri uçlu aletlerle buzu kırmayın veya kazımayın.
• Herhangi bir elektrik çarpmasına sebebiyet vermemek için fişi
prizden kesinlikle ıslak elle takıp çıkarmayın!
• Buzdolabınızın, derin dondurucu bölmesine cam şişe ve
kutulardaki asitli içecekleri kesinlikle koymayın. Şişe ve kutular
patlayabilir.
• Patlayıcı ve yanıcı maddeleri emniyetiniz açısından buzdolabınıza
koymayın. Alkol oranı yüksek içkileri, cihazınızın soğutucu
bölmesine ağızlarını sıkı bir şekilde kapatarak ve dik olarak
yerleştirin.
• Derin dondurucu bölmesi içinde üretilen buzu çıkarırken elinizin
temas etmesinden sakının, buz yanıklara ve/veya kesiklere
neden olabilir.
• Dondurulmuş yiyeceklere ıslak elle dokunmayın! Dondurma ve
buz küplerini, derin dondurucu bölmesinden çıkarır çıkarmaz
yemeyin!
• Dondurulan yiyecekler çözüldüğünde tekrar dondurmayın. Gıda zehirlenmesi gibi
sorunlara sebep olabileceğinden sağlığınız açısından tehlike yaratabilir.
• Taşınırken ürünün içerisindeki aksesuarların zarar görmemesi için aksesuarları
sabitleyin.
• Bu cihaz, yanlarında güvenliklerinden sorumlu olacak veya onlara cihazın kullanımıyla
ilgili gerekli talimatları verecek bir kişi bulunmadığı sürece fiziksel, duyusal veya
zihinsel yeteneklerinde yetersizlik bulunan veya bilgisiz ya da deneyimsiz kişiler
(çocuklar da dahil) tarafından kullanım için tasarlanmamıştır. Çocuklar denetlenerek
cihazla oynamaları önlenmelidir.
• Elektrik kablosu zarar görmüşse üretici, servis temsilcisi veya yetkili bir kişi tarafından
değiştirilmelidir.
TR - 4 -
Buzdolabınızın Yerleştirilmesi ve Çalıştırılması
Buzdolabınızı kullanmadan önce şu noktalara dikkat etmeniz gerekmektedir:
• Buzdolabınızın kullanma voltajı 220-240 V ve 50 Hz’dir.
• Buzdolabınızı kullanmaya başlamadan önce buzdolabınız ile beraber verilen “Yetkili
Servisler El Kitabı”ndan size en yakın yetkili servisi arayarak buzdolabınızın kurulması,
çalıştırılması ve kullanılması konusunda yardım talebinde bulunabilirsiniz.
• Buzdolabınızın şebeke kablosuna topraklı özel fiş takılmıştır. Bu fiş mutlaka 16 amper
değerinde topraklı özel priz ile kullanılmalıdır. Evinizde böyle bir priz yok ise, ehliyetli
bir elektrikçiye yaptırın.
• Topraklama yapılmadan kullanma sonucu meydana
gelebilecek zararlardan şirketimiz sorumlu olmayacaktır.
• Buzdolabınızı doğrudan güneş ışığına maruz kalmayacak uygun
bir yere yerleştirin.
• Buzdolabınız; ocak, fırın, kalorifer peteği ve soba gibi ısı
kaynaklarından en az 50 cm, elektrikli fırınlardan ise en az 5 cm
uzakta olmalıdır.
• Buzdolabınız açık havada kullanılmamalı ve yağmur altında
kalmamalıdır.
• Buzdolabınız, bir derin dondurucu ile yan yana yerleştirilirse
aralarında en az 2 cm açıklık bırakılması, dış yüzeyde nem
yoğuşmasını önlemek açısından gereklidir.
• Kondenserin (arkadaki siyah kanatlı kısım) duvara dayanmaması için size verilen mesafe ayar plastiğini şekilde gösterildiği
gibi 90° döndürerek takın.
• Buzdolabınızın üstüne ağır eşya koymayın ve üstten en az 15 cm
boşluk kalacak şekilde uygun bir yere yerleştirin.
• Buzdolabınızın düzgün ve sarsıntısız çalışması için ayarlanabilir
ön ayakların uygun yüksekliğe getirilerek karşılıklı olarak
dengelenmesi gerekir. Bunu, ayarlı ayakları saat yönünde (ya
da tersi yönde) çevirerek sağlayabilirsiniz. Bu işlem, yiyecekler
dolaba yerleştirilmeden önce yapılmalıdır.
• Buzdolabınızı kullanmadan önce, bir çay kaşığı yemek sodası
katacağınız ılık su ile buzdolabınızın bütün parçalarını silip daha
sonra temiz su ile durulayarak kurulayın. Temizlik işlemi bittikten
sonra tüm parçaları yerlerine yerleştirin.
• Buzdolabınızın altında hava dolaşımını engelleyecek halı, kilim vs. olmamalıdır.
Buzdolabınızı Çalıştırmaya Başlamadan Önce
• İlk çalıştırıldığında veya taşınma işlemlerini takiben cihazınızın
verimli çalışabilmesi için, buzdolabınızı 3 saat (dik konumda)
beklettikten sonra fişi prize takın. Aksi takdirde kompresöre zarar
verebilirsiniz.
• Buzdolabınızı ilk çalıştırdığınızda koku duyulabilir; koku buzdolabınız
soğutmaya geçince kaybolacaktır.
TR - 5 -
BÖLÜM - 2
KULLANIM BİLGİLERİ
Sıcaklık Ayarları
Soğutucu ve Dondurucu Termostat Düğmesi
Dondurucu Bölüm Termostat Düğmesi
Soğutucu Bölüm Termostat Düğmesi
• Buzdolabınızın soğutucu ve dondurucu bölümlerindeki sıcaklık ayarlarının otomatik
olarak yapılmasını sağlar. 1 ve 5 değerleri arasında istenilen herhangi bir değere
ayarlanabilir. Termostat ayar düğmesini 1’den 5’e doğru çevirdikçe soğutma derecesi
artar. Kış aylarında enerji tasarufu sağlamak amacıyla buzdolabınızı daha düşük
konumda çalıştırabilirsiniz.
Dondurucu bölme termostat düğmesi
5 : Yeni konulan yiyeceklerin hızlı dondurulması ve hızlı buz elde etmek içindir.
Buzdolabınız uzun süreli çalışacaktır. Dondurucu bölüm yeterince soğuduğunda
tekrar eski konumuna getirilmelidir.
3 - 4 : Normal kullanım ve donmuş yiyeceklerin uzun süre saklanması içindir.
1 - 2 : Oluşan buz küplerinin saklanması ve kış aylarında enerji tasarrufu sağlamak
içindir.
Soğutucu bölme termostat düğmesi
5 : Daha fazla soğutma içindir.
3 - 4 : Normal kullanım içindir ve en iyi performansı bu konumda alabilirsiniz.
1 - 2 : Daha az soğutma içindir.
TR - 6 -
Sıcaklık Ayarları İle İlgili Uyarılar
• Termostat ayarı, soğutucu ve dondurucu kapısının ne kadar sıklıkla açılıp kapandığı,
içerisinde ne kadar yiyecek saklandığı ve buzdolabınızın bulunduğu ortam sıcaklığı
göz önüne alınarak yapılmalıdır.
• Buzdolabınızın 10°C’den daha soğuk ortamlarda çalıştırılması verimliliği açısından
tavsiye edilmez.
• Buzdolabınızın, prize ilk takıldıktan sonra tamamen soğuyabilmesi için, ortam
sıcaklığına bağlı olarak 24 saate kadar kesintisiz çalışması gerekir. Bu süre zarfında,
buzdolabınızın kapılarını sık açıp kapamayın ve buzdolabınızı aşırı doldurmayın.
• Ani elektrik kesilmesinde veya fişi prizden takıp çıkarmalarda buzdolabınızın soğutma
sistemindeki gazın basıncı henüz dengelenmemiş olduğu için, cihazınıza zarar
vermemek için 5-10 dakika bekledikten sonra çalışmasını sağlayın.
• Buzdolabınız, bilgi etiketinde belirtilen iklim
sınıfına göre, standartlarda belirtilmiş ortam
sıcaklık aralıklarında çalışacak şekilde
tasarlanmıştır. Buzdolabının belirtilen sıcaklık
değerlerinin dışındaki ortamlarda çalıştırılırması, soğutma verimliliği açısından tavsiye
edilmez.
İklim Sınıfı
T
ST
N
SN
Ortam Sıc. (°C)
16 ile 43 arası
16 ile 38 arası
16 ile 32 arası
10 ile 32 arası
Uyumluluk Bilgileri
• TS EN ISO15502 standartlarına göre Tropikal sınıf 16°C ile 43°C arasındaki ortam
sıcaklıkları için tanımlanmıştır.
• Ürün EN15502, IEC60335-1 / IEC60335-2-24, 2004/108/EC standartlarına uygun
olarak tasarlanmıştır.
• Ürün “EEE” Yönetmeliğine uygundur.
TR - 7 -
Aksesuarlar
Buzmatik (Bazı modellerde)
• Buzmatiğin buzluk kısmını su ile doldurup yerine yerleştirin.
• Yaklaşık 2 saat sonra buzlarınızı alabilirsiniz.
• Buzluğu yerinden çıkarmadan, buzluk kolunu, buzlar buz kabına
tamamıyla dökülene kadar sağa doğru çevirin.
• Buzmatiğin altındaki buz kabını çıkararak servis yapabilir veya
buzları biriktirebilirsiniz.
! Buzmatiğin altındaki buz kabı sadece buz biriktirmek içindir.
İçine su koyup buz yapmak için kullanmayın. Aksi takdirde kırılabilir.
Hızlı Dondurma Bölmesi
• Hızlı dondurma bölmesini taze gıdaları
dondurmak için kullanın. Bu şekilde yeni
dondurulacak gıdaların daha çabuk
donması sağlanarak donmuş yiyeceklerle olan teması önlenmiş olur. Yiyecekler donduktan sonra; hızlı dondurma
rafından alarak dondurucu bölmedeki
diğer raflara yerleştirebilirsiniz.
• Hızlı dondurucu bölme kapağını açmak
için yukarı kaldırıp raylar üzerinde hareket
ettirerek ileri sürebilir, aynı şekilde geri
çekerek kapatabilirsiniz.
• Buzdolabınızın üst kapısını kapatmadan önce, hızlı dondurucu kapağının kapalı
olduğundan emin olun. Aksi takdirde istenilen hızlı dondurma özelliğini gösteremez.
Sıfır Derece Bölmesi
Sıfır Derece Bölmesi, besinlerinizin 0°C’de
kalmasını sağlar. Derin dondurucu bölmesinden çıkardığınız donmuş gıdanın çözülmesi için
veya 1-2 gün içerisinde tüketeceğiniz et ve
temizlenmiş balıkları (plastik torba veya paketler
halinde) vb. bu bölmede ayrıca dondurmaya
gerek duymadan saklayabilirsiniz. (Su 0°C’de
donar ancak, tuz veya şeker içeren yiyecekler
daha soğuk ortamlarda donabilir).
! Bu raflara donmasını istediğiniz gıdaları
veya buzlukları koymayın.
TR - 8 -
Sürgülü Raf (Bazı modellerde)
Şekil: 1
Şekil: 2
Şekil: 3
Sebzelik üstü rafın üzerindeki sürgülü raf (bazı modellerde cam, bazı modellerde tel,
bazı modellerde de plastik raftır), size yer ve kolaylık kazandırması için tasarlanmıştır.
İstenildiği zaman öne doğru çekilerek (Şekil 1) diğer raflar gibi geniş alanlar yaratmak ya
da geriye sürülerek (Şekil 2) yüksek kapların da yerleştirilebileceği alanlar yaratmak
amacıyla kullanılabilir. (Şekil 3)
Bu opsiyon cam raflarda bulunmaz.
ÖNEMLİ NOT: Sürgülü plastik raflarınızın üzerindeki mavi folyo paslanmaz çelik raf
profilinizin çizilmeden son kullanıcıya ulaşmasını sağlamak amacı ile yapıştırılmıştır ve
sökülüp çıkarılabilir.
Sebzelik kapağı ve nem koruma filtresi
(Bazı modellerde)
Sebzelik içerisine konulan özellikle ıspanak, brokoli gibi sebzeler ve meyveler kısa
zaman içinde oluşan nemden dolayı çürümeye
neden olan etilen gazı yayarlar. Bu gaz diğer
sebze ve meyvelerin çürümesine neden olduğu gibi koku da oluşur.
Sebzelik rafı
Sebzelik rafı
Nem Koruma Filtresi, sebzelik içerisindeki
sebze ve meyvelerden oluşan aşırı nemin
seviyesini ayarlayarak, sebzelerin bozulmasına
neden olan etilen gazının çıkmasını ve oluşacak
kokuyu engeller. Böylece sebze ve meyvelerin
taze saklanmasını sağlar.
Nem tutucu filtre
Filtre kapağı
NOT: Sebzelik kapağını temizlerken bu filtrenin kesinlikle ıslanmamasına dikkat edin.
TR - 9 -
Bu nedenle sebzelik kapağını temizlemeden önce “nem koruma filtresini” aşağıdaki
şekilde açıklandığı gibi çıkarın ve takın:
• Bir tornavida yardımı ile nem koruma filtre kapağını iki noktadan kaldırarak çıkarın.
• Nem koruma filtresini çıkarın.
• Sebzelik kapağını temizleyip kuruttuktan sonra, önce nem koruma filtresini yerleştirin.
• Nem koruma filtresi kapağını uygun şekilde takın.
• Sebzelik filtresinin ömrü, dolabın ömrü kadardır. Dolayısıyla değiştirilmesine gerek
yoktur.
TR - 10 -
Sebzelik Kapağının Çıkarılması (Bazı modellerde)
İlk aşama: Sebzeliklerin çıkarılması
• Sebzeliği kendinize doğru çekin.
• Ön kısmını yukarı kaldırıp çıkarın.
İkinci aşama: Orta sebzelik rayının
çıkarılması
• Orta sebzelik rayının alt kısmını sola
doğru esnetin.
• Kendinize doğru çekerek çıkarın.
Üçüncü aşama: Sebzeliklerin kapağının çıkarılması
• Sebzelik kapağının sağ ve sol
tarafındaki “tırnak”ları raylar üzerindeki boşluğa gelene kadar
kendinize doğru çekin.
• Tırnaklar boşluğa geldikten sonra
kapağı yukarı kaldırarak çıkarın.
Not: Sebzelik kapağının takılması için aynı işlemin tersini yapın.
Bazı modellerde sebzelik orta rayı yoktur. Bu durumda sebzeliği doğrudan çekip
çıkarabilirsiniz.
Aksesuarlar bölümündeki tüm yazılı ve görsel anlatımlar, cihazınızın
modeline göre değişkenlik gösterebilir.
TR - 11 -
BÖLÜM - 3 YİYECEKLERİN YERLEŞTİRİLMESİ
Soğutucu Bölüm
• Normal çalışma koşulları için buzdolabı bölmesini 2-3 grafik çubuğa ayarlamak yeterli
olacaktır.
• Nem ve koku oluşmasını önlemek için besinler buzdolabına kapalı kaplarda veya
üzerleri örtülerek yerleştirilmelidir.
• Sıcak yiyecek ve içeceklerin buzdolabına yerleştirilmeden önce oda sıcaklığına
soğutulması gerekir.
• Meyve ve sebzeler, ayrıca sarmadan doğrudan sebzelik bölmesine yerleştirilebilir.
• Soğutucu hava kanalı, soğutucu bölüme soğuk hava dağıtır. Kanalların önünün
yiyeceklerle kapatılıp hava akışının engellenmesinden kaçınılmalıdır. Paketlenmiş
yiyecekleri ve kapları soğutucu bölümün lamba ve kapağına dayamayın.
Önemli Not:
• Buzdolabına konan sıvıların ve sulu yiyeceklerin üstü kapatılmalıdır. Aksi takdirde
dolabın içindeki nem oranı artar. Bu da buzdolabının daha fazla çalışmasına sebep
olur. Yiyeceklerin ve içeceklerin üstlerinin kapatılması ile ayrıca tat ve lezzetlerinin de
korunması sağlanmış olur.
• Patates, soğan ve sarımsak buzdolabında saklanmamalıdır.
Yiyeceklerinizin soğutucu bölüm içine yerleştirilmesi ve saklanması için aşağıda bazı
öneriler verilmiştir.
Yiyecek
Depolama süresi
Soğutucu bölümde
yerleştirileceği yer
Meyve ve sebzeler
1 hafta
Sebzelik bölmesinde
(Herhangi bir şeye sarmadan)
Et ve balık
2-3 gün
Plastik folyo veya torbalara sarılmış
olarak veya et kutusu içinde
(Cam raf üzerinde)
Taze peynir
3-4 gün
Özel kapı rafında
Tereyağ ve margarin
1 hafta
Özel kapı rafında
Şişelenmiş ürünler,
süt ve yoğurt
Üreticinin tavsiye
süresi kadar
Özel kapı rafında
Yumurta
1 ay
Yumurta rafında
Pişmiş yiyecekler
Her rafta
TR - 12 -
Derin Dondurucu Bölmesi
• Normal çalışma koşulları için dondurucu bölmesini 2-3 grafik çubuğa ayarlamak
yeterli olacaktır.
• Dondurucu, derin dondurulmuş ya da dondurulmuş yiyecekleri uzun süre saklamak
ve buz üretmek için kullanılır.
• Taze ve sıcak yiyecekleri dondurmak için dondurucu kapısının raflarına koymayın.
Yalnızca donmuş yiyecekleri saklamak için kullanın.
• Taze ve sıcak yiyecekleri dondurulmuş yiyeceklerle yan yana koymayın, dondurulmuş
yiyecekler eriyebilir.
• Evde pişirilen (ve dondurulması gereken) yiyeceği daha hızlı dondurmak için hızlı
dondurma rafını kullanın çünkü dondurma bölmesinin daha yüksek dondurma
kapasitesi vardır.
• Taze yiyeceği dondururken (örn., et, balık ve kıyma) bunları bir kerede kullanacağınız
miktarlara bölün.
• Taze yiyecekleri dondururken; 24 saat içerisinde dondurulabilecek maksimum yiyecek
miktarı cihazın etiketinde (kg cinsinden) gösterilmiştir.
• Maksimum dondurma kapasitesine ulaşmanızı sağlayacak ideal cihaz kapasitesi
için, taze yiyecekleri dondurucu bölmesine yerleştirmeden 24 saat önce dondurucu
bölmesi termostat düğmesini max konumuna çevirin.
• Taze yiyecekleri dondurucu bölmesine yerleştirdikten sonra, max konumunda 24 saat
bekletmek genellikle yeterlidir. 24 saatten sonra, dondurucu bölmesi termostat
düğmesinin max konumuna ayarlanması gerekmez.
• Dikkat: Küçük miktarlardaki yiyecekleri dondururken dondurucu bölmesi termostat
düğmesinin max konumuna ayarlanması gerekmez. Bu enerji tasarrufu yapmanızı
sağlayacaktır.
• Dondurulmuş yiyecekleri saklamak için; dondurulmuş yiyecek paketlerinin üstündeki
talimatlara dikkatle uyulmalıdır, yiyecek üzerinde bir talimat yoksa satın alınma
tarihinden itibaren en fazla 3 ay saklanmalıdır.
• Dondurulmuş yiyecek satın alırken bunların uygun sıcaklıklarda dondurulduğundan
ve paketlerinin bozulmadığından emin olun.
• Dondurulmuş yiyecekler, kalitenin korunması için uygun kaplarda taşınmalı ve
mümkün olan en kısa zamanda cihazın dondurucu bölmesine yerleştirilmelidir.
• Dondurulmuş yiyeceğin paketinde nem ve anormal şişme işaretleri varsa,
muhtemelen daha önce uygun olmayan bir sıcaklıkta saklanmıştır ve içeriği
bozulmuştur.
• Dondurulmuş yiyeceğin saklama ömrü oda sıcaklığına, termostat ayarına, buzdolabı
kapağının açılma sıklığına, yiyeceğin türüne ve yiyeceğin marketten eve taşınması
için geçen süreye bağlıdır. Her zaman paket üzerindeki talimatlara uyun ve belirtilen
saklama süresini hiçbir zaman geçirmeyin.
Önemli Not:
• Buzdolabındaki derin dondurucudan çıkarılan donmuş yiyecekler, bir gün önceden
alt bölmeye konulursa, orada çözülerek buzdolabında soğutmaya destek olur. Enerji
tasarrufu sağlanır. Buzluktaki malzeme doğrudan açığa konulursa enerji kaybına
sebep olur.
Yiyeceklerinizin derin dondurucu bölüm içine yerleştirilmesi ve depolanması için sayfa
14, 15 ve 16‘da bazı öneriler verilmiştir.
TR - 13 -
Et ve Balık
Hazırlama
Depolama Süresi (ay)
Oda sıcaklığında
çözülme süresi
-saat-
Biftek
Folyo içine sararak
6-10
1-2
Kuzu eti
Folyo içine sararak
6-8
1-2
Dana rosto
Folyo içine sararak
6-10
1-2
Dana kuşbaşı
Ufak parçalar halinde
6-10
1-2
Koyun kuşbaşı
Parçalar halinde
4-8
2-3
Kıyma
Baharatlanmadan, yassı
paketler halinde
1-3
2-3
Sakatat (parça)
Parçalar halinde
1-3
1-2
Sucuk - salam
Zararlı olsa da
paketlenmelidir.
Tavuk ve hindi
Folyo içine sararak
7-8
10-12
Kaz ve ördek
Folyo içine sararak
4-8
10
Geyik - tavşan
yaban domuzu
Porsiyonlar 2,5 kg ve
kemiksiz olarak
9-12
10-12
Çözülene kadar
Tatlısu balıkları
(alabalık, sazan,
turna, yayın)
İçi ve pulları iyice temizYağsız balıklar lendikten sonra yıkanıp
(levrek, kalkan, kurulanmalı, gerektiğinde
kuyruk ve baş kısmı
dil)
kesilmelidir.
Yağlı balıklar
(palamut, uskumru, lüfer, hamsi)
2
İyice çözülene kadar
4-8
İyice çözülene kadar
2-4
İyice çözülene kadar
Kabuklu
deniz ürünleri
Temizlenmiş ve torbalar
içinde
4-6
İyice çözülene kadar
Havyar
Ambalajında, alüminyum
ya da plastik kap içinde
2-3
İyice çözülene kadar
Salyangoz
Tuzlu suda alüminyum ya
da plastik kap içinde
3
İyice çözülene kadar
Not: Dondurulmuş et çözüldüğünde aynen taze et gibi pişirilmelidir. Etler, çözüldükten
sonra pişirilmemişse kesinlikle tekrar dondurulmamalıdır.
TR - 14 -
Hazırlama
Depolama Süresi (ay)
Oda sıcaklığında
çözülme süresi
-saat-
Yapraklarını ayırın, göbeğini de parçalara ayırdıktan
sonra az limonlu suda
bekletin
10-12
Donmuş halde kullanılabilir
Taze fasulye
Yıkayın ve küçük
parçalara kesin
10-13
Donmuş halde kullanılabilir
Bezelye
Ayıklayıp yıkayın
12
Donmuş halde kullanılabilir
Mantar ve
kuşkonmaz
Yıkayın ve küçük
parçalara kesin
6-9
Donmuş halde kullanılabilir
Lahana
Temizlenmiş olarak
6-8
2
Patlıcan
Yıkandıktan sonra 2 cm’lik
parçalar halinde kesin
10-12
Tabakları birbirinden ayırın
Mısır
Temizleyip koçanıyla veya
taneli olarak paketleyin
12
Donmuş halde kullanılabilir
Havuç
Temizleyip dilimler halinde
kesin
12
Donmuş halde kullanılabilir
Biber
Sapını kesin, ikiye bölün ve
çekirdeklerini ayırın
8-10
Donmuş halde kullanılabilir
Ispanak
Yıkanmış olarak
6-9
2
Elma ve armut
Kabuğunu soyarak
dilimleyin
8-10
(Buzdolabında)
5
Kayısı ve şeftali
İkiye bölüp çekirdeklerini
çıkarın
4-6
(Buzdolabında)
4
8-12
2
Sebzeler ve
Meyveler
Karnabahar
Çilek ve ahududu Yıkayıp ayıklayın
Pişmiş meyve
Kap içinde %10 şeker
katarak
12
4
Erik, kiraz, vişne
Yıkayıp, saplarını ayıklayın
8-12
5-7
TR - 15 -
Kendi
paketinde
Peynir (beyaz
peynir hariç)
Dilimler
halinde
Tereyağ, margarin
Kendi
ambalajında
Hazırlama
Depolama
Süresi (Ay)
Yumurta
beyazı
Depolama Koşulları
2-3
Sade süt - Kendi paketinde
6-8
Kısa süreli depolamalarda orijinal
paketinde bırakılabilir. Uzun süreli
depolamalarda ayrıca plastik
folyoda saklanmalıdır.
6
10-12
30 g'ı
bir yumurta sarısına eşittir
Yumurta*
İyice karıştırılır,
Yumurta
fazla
karışımı (sarı- koyulaşmaması
için bir tutam tuz
beyaz)
10
50 g'ı
bir yumurta sarısına eşittir
8-10
20 g'ı
bir yumurta sarısına eşittir
veya şeker atılır.
Yumurta
sarısı
İyice karıştırılır,
fazla
koyulaşmaması
için bir tutam tuz
veya şeker atılır.
Üstü kapalı kapta
Süt Ürünleri
Hamur işleri
Paket
(homojenize) süt
* Kabuklu olarak dondurulmamalıdır. Yumurtanın sarısı ve beyazı ayrı ayrı ya da iyice
karıştırılmış şekilde dondurulmalıdır.
Depolam a Süresi (ay)
Ekm ek
Bisküvi
Börek
Turta
Yufka
Pizza
4-6
3-6
1-3
1-1,5
2-3
2-3
Oda sıcaklığında
çözülm e süresi (saat)
2-3
1-1,5
2-3
3-4
1-1,5
2-4
Fırında çözülm e süresi
(dakika)
4-5 (220-225 °C)
5-8 (190-200 °C)
5-10 (200-225 °C)
5-8 (190-200 °C)
5-8 (190-200 °C)
15-20 (200 °C)
Pişmiş yemeklerde bulunan bazı baharatların (anason, fesleğen, dereotu, sirke,
baharat karışımı, zencefil, sarımsak, soğan, hardal, kekik, mercanköşk, karabiber vb.)
uzun süre saklandığında tatları değişir ve kuvvetli bir tat kazanır. Bu yüzden dondurulacak
yiyecekler az baharatlanmalı ya da arzu edilen baharat, yiyecek çözüldükten sonra
eklenmelidir.
Yiyeceklerin depolanma süresi kullanılan yağa bağlıdır. Uygun olan yağlar; margarin,
dana yağı, zeytinyağı ve tereyağ, uygun olmayan yağlar ise yer fıstığı yağı ve domuz yağıdır.
Sıvı şekilde olan yemekler plastik kaplarda, diğer yiyecekler ise plastik folyo veya
torbada dondurulmalıdır.
TR - 16 -
BÖLÜM - 4 TEMİZLİK VE BAKIM
• Temizliğe başlamadan önce fişi mutlaka prizden çekin.
• Buzdolabınızı su dökerek yıkamayın.
• Cihazınızın iç ve dış kısmını ılık ve sabunlu su ile yumuşak bir
bezle veya süngerle silin.
• Parçaları tek tek çıkarıp sabunlu su ile temizleyin. Bulaşık
makinesinde yıkamayın.
• Temizlik için tiner, benzin, asit gibi yanıcı, parlayıcı
ve eritici malzemeler asla kullanmayın.
• Yılda en az bir kere kondenser (arkada siyah
kanatlı kısım) elektrikli süpürge ya da kuru
bir fırça kullanılarak temizlenmelidir. Bu,
buzdolabınızın daha verimli çalışmasını ve
enerji tasarrufu yapmanızı sağlayacaktır.
TR - 17 -
Ampulün Değiştirilmesi
Dondurucu ve soğutucu bölmesindeki
ampulün değiştirilmesi için:
1- Buzdolabınızın fişini prizden çıkarın.
2- Kutunun kapağını, altaki tırnaklardan
bir tornavida yardımı ile çıkarın.
3- Gücü 15 Watt’tan fazla olmayan yeni
bir ampul ile değiştirin.
4- Kapağı yerine takın.
Not: Bazı modellerde dondurucu bölme lambası
yoktur.
Dondurucu Bölme
Soğutucu Bölme
BÖLÜM - 5 TAŞINMA VE YER DEĞİŞTİRME
• Orijinal ambalaj ve köpükler, tekrar taşınma için (isteğe bağlı olarak) saklanabilir.
• Tekrar taşınma durumunda buzdolabınızı kalın ambalaj, bant veya sağlam iplerle
bağlamalı ve ambalaj üzerindeki taşıma kurallarına mutlaka uymalısınız.
• Yer değiştirme ve taşınma sırasında önce buzdolabınızın içindeki hareket edebilen
parçaları (raflar, aksesuarlar, sebzelik vs.) çıkarın veya dolap içine bantlayıp sarsıntıya
karşı sağlamlaştırın.
Buzdolabınızın dik şekilde taşınmasına özen gösterin.
Kapının Açılış Yönünün Değiştirilmesi
• Buzdolabınızın kapaklarındaki kapı kollarının montajı buzdolabınızın ön yüzeyinden
yapılmışsa, buzdolabınızın kapısının açılış yönü değişemez.
• Ayrıca kapı kolu bulunmayan modellerde de kapı açılış yönü değişimi mümkündür.
• Eğer sahip olduğunuz buzdolabının kapısının açılma yönü değişebiliyorsa, kapı yönü
değişimi için en yakın Yetkili Teknik Servise başvurmanız gerekmektedir.
TR - 18 -
BÖLÜM - 6 SERVİS ÇAĞIRMADAN ÖNCE
Buzdolabınız çalışmıyorsa
• Elektrik arızası var mı?
• Fiş prize doğru takılmış mı?
• Fişin takıldığı prizin sigortası ya da ana sigorta atmış mı?
• Termostat ayarı “0” konumunda mı?
• Prizde arıza var mı? Bunun için buzdolabınızın fişini, çalıştığına emin olduğunuz bir
prize takarak deneyin.
Buzdolabınız yeterli soğutma yapmıyorsa
• Termostat ayarı doğru yapılmış mı?
• Buzdolabınızın kapıları sık açılıyor veya uzun süre açık kalıyor mu?
• Buzdolabınızın kapıları tam olarak kapanıyor mu?
• Buzdolabınıza, hava dolaşımını engelleyecek şekilde arka duvarına temas eden kap
veya yiyecek yerleştirilmiş mi?
• Buzdolabınız aşırı derecede dolu mu?
• Buzdolabınız ile arka ve yan duvarlar arasında yeterli mesafe var mı?
• Çalışma ortam sıcaklığı kullanma kılavuzunda belirtilen limitlerin içinde mi?
Soğutucu bölmesindeki yiyecekler gereğinden fazla soğuyorsa
• Termostat ayarı doğru yapılmış mı?
• Derin dondurucu bölmesinde çok miktarda yeni yerleştirilmiş yiyecek var mı? Eğer
varsa, onları dondurmak için kompresör daha uzun çalışacağından soğutma
bölmesindeki yiyecekleri de gereğinden fazla soğutması mümkün olabilir.
Soğutma bölmesinin tabanında ıslaklık varsa
• Su tahliye deliği tıkanmış olabilir.
Buzdolabınız sesli çalışıyorsa
Ayarlanan soğukluk seviyesinin sabit kalabilmesi için, kompresör zaman zaman
devreye girecektir. Bu sırada buzdolabınızdan gelecek sesler fonksiyon gereği normaldir.
Gereken soğukluk seviyesine ulaştığı zaman, sesler otomatik olarak azalacaktır. Yine de
ses varsa:
• Cihazınız dengede mi? Ayakları ayarlanmış mı?
• Cihazınızın arkasında bir şey var mı?
• Cihazınızdaki raflar veya raflardaki tabaklar titreşiyor mu? Bu durum söz konusu ise
rafları ve/veya tabakları yeniden yerleştirin.
• Cihazınızın üstüne konan eşyalar titreşiyor mu?
TR - 19 -
Normal sesler
Çıtırtı (buz kırılma) sesi:
• Otomatik buz çözme işlemi esnasında gerçekleşebilir.
• Cihaz soğuduğu veya ısındığı zaman (cihaz malzemesindeki genleşmeler)
gerçekleşebilir.
Kısa çıtlama
Kompresör açılıp kapandığı zaman duyulur.
Kompresör sesi
Normal motor sesi: Bu ses, kompresörün normal çalıştığı anlamına gelir. Kompresör
devreye girerken kısa süreli olarak biraz daha sesli çalışabilir.
Fokurtu ve şırıltı sesi:
Bu ses, sistem içerisindeki soğutucu akışkanın borular içinde akması esnasında
oluşur.
Su akış sesi: Buz çözme işlemi esnasında, buharlaştırma kabına akan suyun normal
sesidir. Cihazda buz çözme işlemi yapılırken bu ses duyulabilir.
Hava üfleme sesi
Normal fan sesi: No-Frost buzdolaplarında sistem normal çalışırken hava sirkülasyonundan dolayı bu ses duyulabilir.
Buzdolabınızın iç kısımlarında nem oluşuyorsa
• Yiyecekler düzgün ambalajlanmış mı? Buzdolabına koymadan önce kaplar iyice
kurulandı mı?
• Buzdolabının kapıları çok sık açılıyor mu? Kapı açıldığında, odadaki havada bulunan
nem buzdolabına girer. Özellikle odanın nem oranı çok yüksek ise, kapıyı ne kadar
sık açarsanız nem birikimi o kadar hızlı olur.
• Otomatik buz çözme işleminden sonra arka duvarda su damlalarının oluşması
normaldir (statik modellerde).
Kapılar düzgün bir şekilde açılıp kapanmıyorsa
• Yiyecek paketleri kapıların kapanmasını engelliyor mu?
• Kapı bölmeleri, raflar ve çekmeceler düzgün yerleştirilmiş mi?
• Kapı contaları bozuk mu veya yırtılmış mı?
• Buzdolabınız düz bir zeminde mi?
Kapı contasının temas ettiği buzdolabı kabininin kenarları sıcak ise
Özellikle yaz aylarında (sıcak havalarda) kompresör çalışması esnasında dolap
üzerinde contanın temas ettiği yüzeylerde ısınma oluşabilir, bu normaldir.
TR - 20 -
ÖNEMLİ NOTLAR:
• Ani elektrik kesilmesinde herhangi bir sorun yaşamamak için fişi prizden çıkarın.
Elektrikler geldikten sonra fişi prize takın.
• Herhangi bir sebepten dolayı fişi prizden çıkardığınızda, buzdolabınızın soğutma
sistemine zarar vermemek için yaklaşık 5-10 dakika bekledikten sonra tekrar fişi
prize takabilirsiniz.
• Buzdolabınızın « soğutma ünitesi » dolabınızın arka duvarına gizlenmiştir. Bu yüzden
buzdolabınızın iç gövdesinin arka yüzeyinde, kompresörün çalışma süresine göre,
su damlacıkları veya karlanma olabilir. Bu normaldir. Karlanma fazla olmadığı sürece
buz çözme işlemi yapmaya gerek yoktur.
• Buzdolabınızı uzun bir süre kullanmayacaksanız (yaz tatillerinde gibi) termostatı « 0 »
konumuna getirin. Buz çözme işleminden sonra temizleyip nem ve koku oluşmasını
engellemek için kapıyı açık bırakın.
• Bu uyarıların hepsini yerine getirdiğiniz halde buzdolabınızda hala sorun varsa,
lütfen size en yakın Yetkili Teknik Servis Yetkilisi’ne başvurun.
• Aldığınız cihaz, ev tipi kullanım için üretilmiş olup, sadece evde ve belirtilen amaçlar
için kullanılabilir. Ticari ya da toplu kullanıma uygun değildir. Tüketicinin buna
aykırı kullanımında, TKHK hükümlerinde belirlenmiş ücretsiz onarım ve garanti
süresi içindeki arızalardan üretici ve satıcının mesuliyetinin kalktığını önemle
belirtiriz.
• Cihazınızın Sanayi Bakanlığı tarafından tespit edilen ve ilan edilen kullanım ömrü
(cihazınızın fonksiyonlarını yerine getirebilmesi için gerekli yedek parça bulundurma
süresi) 10 yıldır.
BÖLÜM - 7 TEKNİK ÖZELLİKLER
S54800DNW0
Toplam Brüt / Net kapasite:
Yükseklik:
Genişlik:
Derinlik:
Ağırlık:
Tüketilen Güç:
Enerji Tüketimi:
484 / 469
1835
760
743
85
212
1,08
l
mm
mm
mm
kg
W
KW / 24 sa.
DERİN DONDURUCU BÖLMESİ
Brüt / Net Kapasite:
Net Kapasite: ****
Net Kapasite: **
Dondurma Kapasitesi:
Dört yıldız (-18°C ve daha soğuk)
117 / 107 l
98 l
9 l
5,5 kg / 24 sa
SOĞUTUCU BÖLMESİ
Brüt / Net Kapasite:
367 / 362 l
TR - 21 -
Enerji Tasarrufu İçin Öneriler
1- Cihazı serin, havalandırması iyi bir odaya yerleştirin, direkt güneş ışığına maruz
kalmasından ve ısı kaynaklarının (radyatör, fırın ....vb.) yakınına koymaktan sakının.
Aksi takdirde yalıtım plakası kullanın.
2- Sıcak yiyecek ve içeceklerin cihaz dışında soğumasını bekleyin.
3- Donmuş gıdaları, çözülmesi için buzdolabına koyun. Donmuş bir gıda çözülürken
mevcut düşük ısısı buzdolabının soğumasına yardımcı olur. Böylece enerjiden
tasarruf edilmiş olur. Donmuş gıdanın dışarıya konulması enerji israfına neden
olur.
4- İçecekleri ve sulu yemekleri buzdolabına koyarken kapalı bir kapta olmalarına
dikkat edin. Aksi takdirde cihaz içindeki nem artacaktır. Bu ise çalışma süresini
uzatır. İçeceklerin ve sulu yemeklerin kapalı kaplarda muhafaza edilmeleri ayrıca
kokularının ve tatlarının bozulmasını engeller.
5- İçecekleri ve gıdaları buzdolabına koyarken cihazın kapısını mümkün olduğunca
kısa süre açık tutun.
6- Cihaz içinde farklı sıcaklık değerlerine sahip bölümleri kapalı tutun (sebzelik,
0°C bölümü ....vb.).
7- Kapı contası temiz ve esnek olmalıdır. Eskimiş contaları değiştirin.
8- Enerji tüketiminin artmasını önlemek için, arada sırada cihazın arkasını bir
elektrikli süpürge veya boya fırçası yardımıyla temizleyin.
Ürün veya ürünün ambalajı üzerindeki
sembolü,
bu ürünün normal ev atığı gibi işlem göremeyeceğini belirtir.
Bunun yerine ürün, elektrikli ve elektronik ekipmanların
geri dönüşümü için belirlenen toplama noktalarına teslim
edilmelidir.
Ürünün hatalı bir şekilde atılması veya imha edilmesi
çevre ve insan sağlığı açısından olumsuz sonuçlara yol
açabilir. Bu nedenle, bu ürünün doğru bir şekilde elden
çıkarılmasını sağlayarak potansiyel olumsuz sonuçları
önlemeye yardımcı olmuş olursunuz.
Bu ürünün geri dönüşümü hakkında daha detaylı bilgi
için lütfen mahalli idareyle, ev çöpü toplama servisleriyle
ya da ürünü satın aldığınız mağaza ile temasa geçin.
TR - 22 -
BÖLÜM - 8
BUZDOLABI PARÇALARI VE BÖLÜMLERİ
Bu sunum yalnızca cihazın parçaları hakkında bilgilendirme amaçlıdır.
Parçalar cihaz modeline göre farklı olabilir.
1) Dondurucu termostat düğmesi
2) Buz kabı
10) Sebzelik üstü cam raf
3) Buzmatik
11) Soğutucu bölme rafı
4) Hızlı dondurma rafı
12) Soğutucu bölme lambası ve kapağı
5) Dondurucu kapı rafları
13) Soğutucu termostat düğmesi
6) Üst raf
14) Sıfır derece rafı
7) Şişelik rafı
15) Dondurucu bölme
8) Alt raf
16) Dondurucu bölme lambası ve kapağı
9) Sebzelik
17) Dondurucu bölme rafı
TR - 23 -
www.aeg.electrolux.com.tr
www.aeg-electrolux.com/shop
52040511
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
