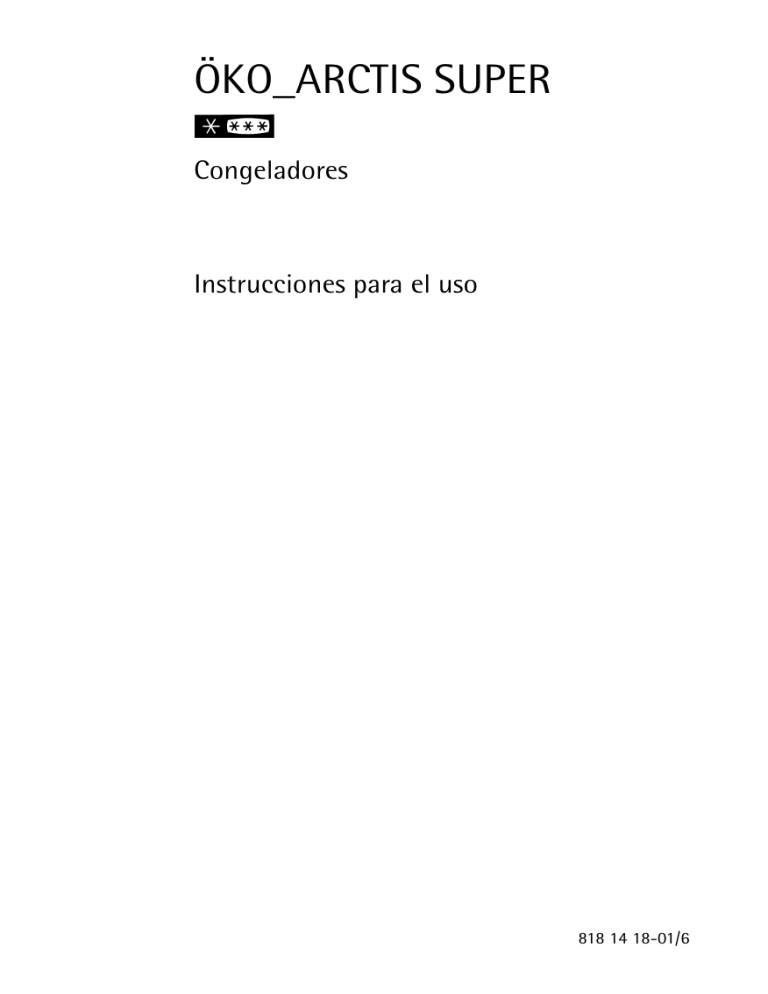

ÖKO_ARCTIS SUPER
Congeladores
Instrucciones para el uso
818 14 18-01/6
Estimados clientes:
Es conveniente leer atentamente estas instrucciones de servicio antes
de poner en marcha el nuevo congelador. El manual contiene
informaciones importantes para que el aparato frigorífico pueda ser
usado con seguridad, emplazado y mantenido correctamente.
Es recomendable guardar el manual de instrucciones de servicio para
solucionar problemas que posteriormente pudiesen presentarse. Si el
aparato frigorífico cambiara de dueño es conveniente que sea
entregado al nuevo dueño el manual de instrucciones de servicio.
Estas instrucciones de servicio son aplicables a varios modelos similares
desde un punto de vista técnico y con equipamiento diferente. Preste
atención solamente a las advertencias relacionadas con el modelo de su
aparato frigorífico.
Con el símbolo triangular de alarma y/o las palabras (¡Advertencia!,
¡Cuidado!, ¡Atención!) se destacan las indicaciones importantes para
su seguridad personal y para la capacidad funcional del aparato
frigorífico. Es indispensable prestarles atención.
0 Este símbolo guía paso a paso el manejo del aparato frigorífico.
1
3
Después de este símbolo se indican informaciones adicionales para el
manejo y la aplicación práctica del aparato frigorífico.
2
Con el símbolo de la hoja de trébol se señalan los consejos y las
indicaciones para la aplicación rentable y ecológica del aparato
frigorífico.
El capítulo "Definiciones técnicas", al final de las instrucciones de
servicio, contiene las explicaciones de dichos términos.
Para solucionar por cuenta propia fallos que pudiesen ocurrir, véase el
capítulo "¿Qué hacer, cuando...?" de las instrucciones de servicio. Si las
indicaciones no resuelven el problema, el servicio de postventa estará a
la disposición en todo momento.
Impreso en papel fabricado que no perjudica al medio ambiente
pues quien piensa ecológicamente también obra así ...
2
818 14 18-01/6
Indice
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Eliminación de desechos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Información sobre el embalaje de aparatos frigoríficos . . . . . . . . . . . . . . . . 7
Eliminación y reciclaje de aparatos antiguos . . . . . . . . . . . . . . . . . . . . . . . . . 7
Transporte del aparato frigorífico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Retirar el protector empleado para el transporte . . . . . . . . . . . . . . . . . . . 9
Emplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lugar de emplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
El aparato frigorífico necesita ventilación . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alineación del aparato frigorífico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Conexión eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
10
11
11
11
Abrir la puerta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Para invertir el sentido de la puerta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Descripción de los aparatos frigoríficos . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aspecto de los aparatos frigoríficos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bandeja congeladora . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Acumulador de frío . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Panel de manejo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Teclas para la selección de temperaturas . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicador de la temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tecla FROSTMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15
15
15
16
16
17
17
18
Antes de la puesta en servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Puesta en servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Ajustar la temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Desconexión del aparato frigorífico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Sistema de control e información . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Alarma de temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Anomalías . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
818 14 18-01/6
3
Indice
Congelación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Conservación a baja temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Preparación de cubitos de hielo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Símbolos de productos/calendario de productos congelados . . . . . . . . . 24
Carga máxima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Descongelación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Limpieza y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Consejos para el ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Qué hacer cuando ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Ayuda en caso de fallos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Ruidos típicos del aparato frigorífico cuando está en servicio . . . . . . . 29
Disposiciones, normas y directrices . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Terminología . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Servicio de postventa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
4
818 14 18-01/6
1 Seguridad
La seguridad de los refrigeradores corresponde a las reglas reconocidas
de la técnica y de la ley de seguridad de aparatos frigoríficos. No obstante es necesario tener en cuenta las medidas de seguridad siguientes:
Aplicación conforme a la finalidad para la cual fue concebido el
aparato.
• El congelador fue concebido para uso doméstico. Sirve para congelar
y conservar productos a baja temperatura y hacer cubitos de hielo. El
fabricante no responde por daños ocasionados al aparato frigorífico
si éste ha sido usado para otros fines o manejado incorrectamente.
• Se prohibe por motivos de seguridad reequipar o modificar el congelador.
• Si el congelador se empleara comercialmente o para otros fines diferentes a la congelación y conservación a baja temperatura de productos será necesario respetar los reglamentos legales vigentes.
Antes de la primera puesta en servicio
• Revisar el congelador por si ocurrieron daños al transportarlo. ¡Jamás
ha de conectarse un aparato frigorífico dañado! Avisar al concesionario en caso de daños.
Agente para refrigeradores
En el circuito de refrigeración del aparato frigorífico se encuentra el
agente refrigerante Isobutan (R600a), un gas natural con elevada compatibilidad ambiental, que sin embargo es combustible.
• Al transportar y colocar el aparato frigorífico ha de prestarse atención a que ninguna pieza del circuito refrigerante se haya dañado.
• Si se dañó alguna pieza del circuito refrigerante es indispensable:
– evitar fuegos y fuentes de inflamación;
– ventilar bien el recinto en donde se halla el aparato frigorífico.
Seguridad infantil
• Los materiales de embalaje (p. ej., láminas, icopor) son peligrosos para
los niños. ¡Peligro de asfixia! ¡Mantener fuera del alcance de los niños
los materiales de embalaje!
• Antes de eliminar el aparato frigorífico antiguo es preciso inutilizarlo.
Desenchufar, cortar el cable de la red, retirar o destruir eventualmente las cerraduras de resorte o los cierres de cerrojo corredizo.
Estas medidas preventivas impiden, p. ej., que niños jugando al escon-
818 14 18-01/6
5
Seguridad
dite puedan quedar atrapados dentro del aparato frigorífico (¡peligro
de asfixia!) o arriesgar su vida por motivos similares.
• Los niños no suelen percibir los peligros que pueden acarrear los aparatos domésticos. ¡Por ese motivo hay que vigilar a los niños y no
dejarlos jugar con el aparato frigorífico!
En funcionamiento cotidiano
• Los recipientes con gases inflamables o líquidos pueden perder su
hermeticidad por el efecto del frío. ¡Peligro de explosión! No deben
depositarse en el aparato frigorífico recipientes que contengan sustancias inflamables como: aerosoles, cartuchos para recargar encendedores etc.
• No colocar botellas y latas en el compartimento congelador. ¡Pueden
reventarse cuando se congele su contenido - e incluso explotar en
caso de que contengan gas! No meter jamás refrescos, zumos, cerveza, vino, champán, etc. en el compartimento congelador. Excepción: en el compartimento congelador si pueden meterse
aguardientes con elevado porcentaje de alcohol.
• Helados y cubitos de hielo sacados del compartimento congelador no
deben llevarse a la boca inmediatamente. El helado puede adherirse
en los labios o en la lengua y ocasionar lesiones.
• No tocar productos congelados con las manos mojadas. La piel de las
manos podría lesionarse por congelamiento.
• No emplear aparatos eléctricos (p. ej., máquinas eléctricas de hacer
helado, batidoras, etc.) en el congelador.
• Antes de efectuar la limpieza de aparato frigorífico hay que desconectarlo y desenchufarlo o desenroscar el fusible.
• Los productos congelados colocados encima del aparato frigorífico
pueden ocasionar que se forme agua de condensación por el frío en
el espacio vacío de la placa. Ese espacio vacío contiene componentes
electrónicos. Si el agua de condensación moja esos componentes
puede ocurrir un cortocircuito que dañe el aparato frigorífico. Por ese
motivo no hay que colocar productos congelados encima del aparato
frigorífico.
• Desconectar siempre el enchufe de la red cogiendo el enchufe, no
tirar nunca del cable.
En caso de fallos
• Si el aparato frigorífico falla, consultar primeramente las instrucciones de servicio, capítulo "¿Qué hacer cuando ...". No efectuar repara-
6
818 14 18-01/6
ciones por cuenta propia si las indicaciones contenidas en las
instrucciones de servicio no solucionan el problema.
• Los congeladores únicamente deben ser reparados por técnicos de la
empresa. Reparaciones efectuadas por personas no competentes pueden acarrear graves peligros. En caso de reparaciones hay que dirigirse al concesionario local o al servicio de postventa de la empresa.
Eliminación de desechos
Información sobre el embalaje de aparatos frigoríficos
¡Ninguno de los materiales empleados contamina el medio ambiente!
¡Pueden tirarse sin peligro a la basura o quemarlos en la planta incineradora!
Respecto a los materiales: Los sintéticos son reciclables y tienen la abreviatura siguiente:
>PE< para polietilenos, p. ej., los forros exteriores y las bolsas en el interior del aparato frigorífico.
>PS< para poliestireno espumado, p. ej., en las partes acolchonadas,
completamente libre de hidrocarburofluorado.
Los cartones se fabricaron con papel usado y conviene recolectarlos
para su reciclaje.
Eliminación y reciclaje de aparatos antiguos
Por motivos de protección del medio ambiente han de eliminarse los
aparatos frigoríficos con técnicas especializadas. Esto vale para su antiguo aparato frigorífico y también para el nuevo cuando llegue el día en
que deje de prestar su servicio.
1
¡Advertencia! Los aparatos antiguos que hayan cumplido su tiempo de
servicio han de inutilizarse antes de ser eliminados. Desenchufar, cortar
el cable de la red, retirar o destruir eventualmente las cerraduras de
resorte o los cierres de cerrojo corredizo. Estas medidas preventivas
impiden, p. ej., que niños jugando al escondite puedan quedar atrapados dentro del aparato frigorífico (¡peligro de asfixia!) o arriesgar su
vida por motivos similares.
Advertencias para la eliminación de aparatos:
• El aparato frigorífico no debe eliminarse junto con la basura doméstica o la engorrosa.
818 14 18-01/6
7
• El circuito del agente refrigerante, especialmente del intercambiador
de calor ubicado en la parte trasera del aparato frigorífico, no debe
ser dañado.
• Las oficinas locales de aseo urbano o las de la administración municipal proveen la información sobre las fechas en que se recogen estos
aparatos o sobre los vertederos a utilizar.
Transporte del aparato frigorífico
Para transportar el aparato frigorífico se necesitan dos personas. Para
transportarlo con seguridad se han previsto dos manijas en la base y
detrás del lado superior del aparato frigorífico.
0 Agarrar el aparato frigorífico por las manijas en las posiciones descritas
en la figura y transportarlo seguidamente.
0 Para transportar el aparato frigorífico hasta su lugar de emplazamiento
final hay que apretar con cuidado la puerta en la parte superior e inclinarlo un poco hacia atrás. Así recaerá el peso en las ruedas traseras y se
podrá empujar el aparato frigorífico con facilidad.
8
818 14 18-01/6
Retirar el protector empleado para el transporte
El aparato frigorífico y las piezas del equipamiento interno están protegidas contra daños que pudiesen ocurrir durante el transporte.
0 Retirar del interior del aparato frigorífico todas las cintas adhesivas y
las piezas acolchonadas.
Los residuos que eventualmente pudiesen quedar adheridos se pueden
eliminar con alcohol de lavado.
0 Retirar las piezas protectoras de hermeticidad de la juntas de la parte
interna de la puerta.
3
0 Retirar la pieza protectora situada en las bisagras manteniendo abierta
la puerta.
818 14 18-01/6
9
Emplazamiento
Lugar de emplazamiento
El aparato frigorífico debe colocarse en un recinto seco y bien ventilado. El sótano es un lugar óptimo para colocar congeladores.
La temperatura ambiental repercute en el consumo de corriente.
Por ese motivo conviene que el aparato frigorífico
– no esté expuesto directamente a la luz solar;
– no esté colocado cerca de radiadores, ni al lado de una cocina u otra
fuente de calor;
– esté colocado solamente en un lugar cuya temperatura ambiental
corresponda a la clase climática para el cual fue diseñado.
La clase climática está indicada en la placa del lado izquierdo del
interior del aparato frigorífico.
Las temperaturas ambientales asignadas a las clases climáticas están
determinadas en la tabla siguiente:
Clase climática
para temperatura ambiental de
SN
+10 hasta +32 °C
N
+16 hasta +32 °C
ST
+18 hasta +38 °C
T
+18 hasta +43 °C
Si no hay otra alternativa que colocar el aparato al lado de una fuente
térmica, han de respetarse las distancias mínimas laterales indicadas a
continuación:
– 3 cm respecto a cocinas eléctricas;
– 30 cm respecto a cocinas de fuel oil o de carbón.
Si no pueden guardarse estas distancias, es preciso colocar una placa
protectora contra calor entre la cocina y el aparato frigorífico.
10
818 14 18-01/6
Emplazamiento
El aparato frigorífico necesita ventilación
El aire entra por debajo de la puerta a través
de las ranuras de ventilación situadas en la
base y sale hacia arriba a lo largo de la pared
trasera. Para que el aire pueda circular jamás
han de cubrirse o bloquearse los orificios de
ventilación.
¡Cuidado! Si el aparato frigorífico se coloca,
p. ej., debajo de un armario, es necesario que
entre el borde superior del aparato y el mueble situado encima de él haya una distancia
de 10 cm como mínimo.
Alineación del aparato frigorífico
0 El aparato frigorífico ha colocarse en un lugar horizontal y firme. Compensar las irregularidades del piso atornillando o desatornillando las
dos patas de ajuste delanteras.
Conexión eléctrica
Es indispensable para la conexión eléctrica disponer de una caja de
enchufe con toma de tierra instalada según las prescripciones vigentes.
El fusible de protección eléctrica ha de tener un mínimo de 10
amperios.
Si después de emplazar el aparato frigorífico no se tiene acceso al
enchufe hay que tomar medidas preventivas en la instalación eléctrica
que permitan separar el aparato de la red (p. ej., fusible, interruptor
automático, interruptor de corriente diferencial o similares provistos de
un espacio de abertura de contactos de un mínimo de 3 mm).
0 Antes de la puesta en funcionamiento del aparato frigorífico hay que
revisar los datos de la placa de características para cerciorarse de que la
tensión de conexión y el tipo de corriente coinciden con los valores de
la red eléctrica del lugar en donde se ha instalado el aparato,
p. ej., CA 220 ... 240 V 50 Hz o bien
220 ... 240 V~ 50 Hz
(o sea, 220 hasta 240 voltios de corriente alterna, 50 hertzios)
La placa de características se encuentra dentro del aparato frigorífico a
mano izquierda.
818 14 18-01/6
11
Abrir la puerta
Si se cierra la puerta del aparato frigorífico estando éste en servicio no
se podrá abrir nuevamente en seguida porque se habrá formado un
vacío que la mantiene cerrada hasta que la presión se haya compensado. Al cabo de unos minutos la puerta se podrá abrir de nuevo.
La puerta puede ser abierta con facilidad y en cualquier momento si el aparato frigorífico esté equipado con un
abrepuertas QUICK - o sea, con un dispositivo mecánico para abrirla integrado
en la manilla de la puerta -.
Para invertir el sentido de la puerta
El sentido de la puerta se puede cambiar de derecha (así viene de
fábrica) a izquierda si así lo exige el lugar de instalación.
1
¡Advertencia! Mientras se invierte el sentido de la puerta el aparato
no debe estar conectado a la red de alimentación eléctrica. Desenchúfelo primero.
Abra la puerta del congelador y
retire el panel de zócalo tirando
de él hacia adelante. Invierta de
izquierda a derecha la posición de
la tapa del bisagra de la puerta
que está en el panel de zócalo.
Cierre la puerta.
12
818 14 18-01/6
Para invertir el sentido de la puerta
0 Teniendo cerrada la puerta del
congelador desenrosque el tornillo
de estrella de la bisagra inferior de
la puerta y retire la bisagra con
movimiento descendente.
0 Separe el tope del bisagra de la
puerta (1, 2). Pase el perno de
derecha a izquierda y móntelo en
el orificio izquierdo (3). Monte en
el perno el tope para puertas que
se suministra adjunto (4, 5).
0 Retire de la puerta el tope inferior
derecho y la cubierta inferior
izquierda del bisagra (1, 2). Monte
en la puerta el tope que se suministra adjunto (3).
Quite la puerta con cuidado
tirando hacia adelante y depósitela a un lado.
818 14 18-01/6
13
Para invertir el sentido de la puerta
0 Cambie de posición hacia la
izquierda el perno superior.
0 Coloque con cuidado la puerta del
congelador sobre el perno superior del bisagra y ciérrela.
0 Cambiar las manillas y las espigas
que tapan el orificio según el procedimiento descrito en la figura.
0 Sitúe el bisagra inferior con el
perno en la parte inferior
izquierda de la puerta y atorníllelo
por completo.
0 Abra la puerta y coloque el panel
de zócalo.
14
818 14 18-01/6
Descripción de los aparatos frigoríficos
Aspecto de los aparatos frigoríficos
(varios modelos)
Bandeja congeladora
Compartimientos congeladores con tapa(s) y cubetas
(para almacenar y congelar)
Cubeta (solamente para almacenamiento)
La cubeta del fondo sirve cuando se descongela el aparato
frigorífico para recolectar el agua de condensación
Bandeja congeladora
En la parte más alta del compartimento de congelación hay inserta una
bandeja congeladora y un acumulador de frío y dos cubetas para hielo.
3
En esa bandeja pueden congelarse previamente y por separado, p. ej.,
frutas de baya. Ventaja: Las bayas no se machucan y conservan su
aspecto natural. Al cabo de un tiempo las bayas pueden empacarse en
porciones para conservarlas en los compartimientos o en las cubetas.
818 14 18-01/6
15
Descripción de los aparatos frigoríficos
Acumulador de frío
La bandeja de congelación tiene dentro de ella un acumulador de frío.
Para congelar el acumulador de frío lea por favor el apartado "Antes de
la puesta en servicio".
3
Si sobreviene un corte eléctrico o si el aparato sufre una avería, el acumulador de frío retrasará por varias horas el calentamiento perjudicial
para los productos almacenados.
El acumulador de frío también se puede utilizar temporalmente como
elemento refrigerante para neveras portátiles.
Panel de manejo
1
2
3
4
5
6
7
8
16
Control de red (verde)
Botón CONEXIÓN/DESCONEXIÓN
Indicador de temperatura
Teclas para la selección de temperaturas
Aviso de conexión de función Frostmatic (amarillo)
Botón FROSTMATIC para congelamiento rápido
Alarma (rojo)
Botón de AVISO DESCONEXIÓN
(véase el capítulo "Sistema de control e información")
818 14 18-01/6
Descripción de los aparatos frigoríficos
Teclas para la selección de temperaturas
La temperatura se regula mediante las teclas „+“
(MÁS CALOR) y „-“ (MÁS FRÍO).
Las teclas guardan relación con el indicador de temperaturas.
• Basta con apretar una de las dos teclas „+“ o „-“ para que el indicador
pase de la temperatura EFECTIVA (un piloto permanece encendido) a
la temperatura NOMINAL (un piloto parpadea).
• Cada vez que uno oprime una de las dos teclas, la temperatura NOMINAL va pasando de una lectura a la siguiente.
• Si no se aprieta ninguna de las teclas, el indicador de temperaturas
retorna a los pocos instantes (unos 5 segundos) a la temperatura
EFECTIVA.
Por temperatura NOMINAL se entiende que:
La temperatura que debe existir en el compartimento congelador puede
ajustarse a las temperaturas presentes en el indicador. La temperatura
NOMINAL aparece parpadeante.
Por temperatura EFECTIVA se entiende que:
El indicador señala la temperatura que existe en ese mismo momento
en el compartimento congelador. La temperatura EFECTIVA se visualiza
con una luz continuamente encendida.
Indicador de la temperatura
El indicador de la temperatura puede visualizar
varias informaciones.
• Durante el servicio normal, la temperatura indicada es la que reina
actualmente en el compartimento congelador (temperatura EFECTIVA); el piloto correspondiente permanece encendido.
• Cuando la temperatura del compartimento congelador sobrepasa el
alcance de la escala de temperaturas empieza a parpadear el piloto
rojo de alarma al tiempo que se apagan todas las luces de indicador
de temperaturas.
• Si la temperatura deel compartimento congelador es inferior al
alcance de la escala de temperaturas, se enciende la luz de la lectura
más baja (-24).
818 14 18-01/6
17
• Mientras el usuario regula la temperatura, la temperatura seleccionada en ese momento aparece como una lectura parpadeante (temperatura NOMINAL).
• Todos los pilotos del indicador de temperaturas se ponen a parpadear
en caso que el aparato frigorífico sufra un desperfecto que impida
continuar registrándolas.
Tecla FROSTMATIC
La función Frostmatic acelera la congelación de los productos frescos, protegiendo al mismo tiempo los comestibles ya almacenados de un calentamiento no deseado.
0 La función Frostmatic se pone en marcha oprimiendo la tecla FROSTMATIC. Hecho esto se enciende el piloto amarillo.
0 La función Frostmatic se puede cancelar en cualquier momento apretando de nuevo la tecla FROSTMATIC. Hecho esto se apaga el piloto
amarillo.
Si usted no cancela manualmente la función Frostmatic, el circuito
electrónico del aparato la desactiva al cabo de 48 horas. El piloto amarillo se apaga.
Antes de la puesta en servicio
1
0
0
0
0
0
18
Antes de enchufar el aparato y de ponerlo en servicio por primera vez
déjelo 30 minutos inactivo si ha sido transportado en posición vertical.
Si ha sido transportado en posición horizontal, hay que esperar 4 horas
antes de encenderlo para que el aceite pueda retornar al compresor. De
lo contrario el compresor podría sufrir desperfectos.
Lavar antes de la primera puesta en servicio el interior del aparato frigorífico y todas las piezas de equipamiento (véase capítulo "Limpieza y
mantenimiento").
Retire el acumulador de frío de la bandeja congeladora.
Coloque el acumulador de frío en un compartimiento o en una cubeta
cuando se haya alcanzado la temperatura óptima de almacenamiento
equivalente a -18 °C y déjelo congelarse.
Al cabo de unas 24 horas coloque el acumulador de frío en la parte
delantera de la bandeja congeladora.
Vuelva a congelar el acumulador de frío siguiendo el mismo procedimiento si se llega a descongelar p. ej., después de la limpieza del aparato frigorífico.
818 14 18-01/6
Puesta en servicio
0 Conectar el enchufe de la red en el tomacorriente.
Apriete la tecla CONEXIÓN/DESCONEXIÓN. Hecho esto se enciende el
piloto verde de control. Suena una señal acústica. La alarma emite
señales rojas intermitentes para indicar que todavía no se ha alcanzado
la temperatura requerida.
0 Pulse la tecla ALARMA DECONECTADA para suprimir la señal acústica.
La señal acústica de alarma cesa automáticamente al cabo de una hora
si usted no la suprime antes manualmente.
0 Ajuste la temperatura a -18 °C o menos (ver apartado "Ajustar la temperatura").
0 Antes de meter comestibles en el compartimento congelador aguarde
por favor hasta que su temperatura llegue a -18 °C o, lo que es lo
mismo, hasta que se apague el piloto rojo de alarma.
3
Ajustar la temperatura
0 Oprima una de las teclas „+“ (MÁS CALOR) o „-“ (MÁS FRÍO).
El indicador de temperaturas cambia de función y visualiza parpadeando la temperatura NOMINAL vigente en ese momento.
0 Para ajustar el aparato a temperaturas más altas, oprima la tecla „+“.
Para ajustarlo a temperaturas más bajas, oprima la tecla „-“. El indicador
visualiza en seguida el cambio de selección.
Cada vez que uno oprime la tecla, la temperatura va pasando de una
lectura a la siguiente.
Nota: Desde el punto de vista de la dietética, la temperatura de -18 °C
es lo bastante fría como para mantener almacenados los alimentos.
3
Si usted no vuelve a apretar las teclas una vez seleccionada la temperatura, el indicador recupera su función previa a los pocos instantes (unos
5 segundos) para indicar otra vez la temperatura NOMINAL reinante en
el compartimento congelador. El piloto deja de parpadear para permanecer continuamente encendido.
¡Importante! No deje de controlar a intervalos regulares el piloto rojo
de alarma y el indicador de temperaturas para ver si la cámara mantiene la temperatura de almacenaje correcta.
818 14 18-01/6
19
Desconexión del aparato frigorífico
0 Para desconectar apriete la tecla CONEXIÓN/DESCONEXIÓN hasta que
se apague el piloto de control de conexión a red.
Nota:
No es posible conectar o desconectar el aparato si está quitado el
enchufe o si ha ocurrido un corte eléctrico.
Tras la reconexión a la red eléctrica, el aparato frigorífico retorna al
estado en que se hallaba al cortarse la corriente.
0
0
0
0
Si el aparato frigorífico ha de estar fuera de servicio por mucho
tiempo es preciso:
Desconectar el aparato oprimiendo la tecla CONEXIÓN/DESCONEXIÓN
hasta que se apague el piloto de control de conexión a red.
Desenchufarlo o desconectarlo o bien desenroscar el fusible.
Descongelar el compartimento congelador y limpiarlo a fondo (véase el
capítulo "Limpieza y mantenimiento").
Dejar por último abierta la puerta para impedir que se generen olores
desagradables.
Sistema de control e información
El sistema de control e información consta de un indicador de temperaturas, un indicador de alarma óptica y un dispositivo de alarma acústica.
El sistema dispara la alarma:
– cuando la temperatura del compartimento congelador sobrepasa el
máximo admisible;
– cuando el aparato sufre algún desperfecto.
Alarma de temperatura
El piloto rojo de alarma se pone a parpadear al tiempo que resuena una
alarma acústica en cuanto la temperatura del compartimento congelador excede en 2 °C el alcance de la escala que aparece en el panel. Esta
subida de la temperatura obedece probablemente a las siguientes causas:
– la puerta se abre muy a menudo o permanece abierta largo rato;
– se ha almacenado cantidades regulares de comestibles tibios o calientes;
20
818 14 18-01/6
– el aparato frigorífico ha sufrido un desperfecto.
Con la tecla AVISO DESCONEXIÓN puede usted silenciar la alarma acústica. El piloto de alarma y la alarma acústica se desconectan automáticamente cuando la temperatura EFECTIVA reinante en el
compartimento congelador vuelve a bajar hasta caber en la escala de
temperaturas previstas.
3
La señal acústica de alarma se desconecta automáticamente al cabo de
una hora aunque la temperatura REAL difiera de la temperatura
PREFIJADA. El piloto rojo de alarma sigue parpadeando.
Anomalías
Cuando el sistema electrónico del aparato detecta un fallo técnico que
impide registrar la temperatura EFECTIVA empiezan a parpadear todos
los pilotos indicadores de las temperaturas. El aparato sigue en funciones con un programa de emergencia hasta que el servicio técnico lleva
a cabo la reparación.
Congelación
Salvo la cubeta del fondo, concebida solamente para almacenamiento,
pueden emplearse todos los demás compartimientos y cubetas para
congelar productos.
¡Cuidado!
• Antes de congelar los productos es preciso que la temperatura REAL
en el compartimento congelador corresponda a -18 °C o más fría.
• Por favor respete la capacidad de congelamiento indicada en la placa
de características. La capacidad de congelamiento corresponde a la
cantidad máxima de productos frescos que pueden congelarse en un
lapso de 24 horas. Si se pretende congelar productos durante varios
días consecutivos, solamente puede colocarse dentro del aparato frigorífico 2/3 hasta 3/4 de la cantidad indicada en la placa de características.
• Por ningún motivo deben congelarse nuevamente productos descongelados sin haberlos sometido a una preparación ulterior (cocinarlos
como plato listo para servir).
818 14 18-01/6
21
Congelación
0 Cuando se emplee la capacidad de congelamiento máxima de 24 horasen el caso de pequeñas cantidades bastan 4 hasta 6 horas - hay que
oprimir la tecla FROSTMATIC antes de efectuar la congelación. La luz de
indicación amarilla se encenderá.
Es innecesario oprimir la tecla FROSTMATIC cuando se trate de
pequeñas cantidades cuyo peso no exceda los 3 kg.
0 Todos los productos han de empaquetarse herméticamente antes de
congelarlos para evitar que se sequen, pierdan su sabor o lo transmitan
a los demás productos congelados.
¡Cuidado! No tocar productos congelados con manos mojadas. La piel
de las manos podría lesionarse por congelación.
0 Colocar los productos empaquetados en los compartimientos o en las
cubetas. Los productos no congelados no deben entrar en contacto con
los congelados puesto que éstos podrían descongelarse.
3
3
El circuito electrónico del aparato frigorífico desactiva la función Frostmatic de forma automática pasadas 48 horas. El piloto amarillo se
apaga. Usted puede desactivar dicha función a mano con sólo apretar
nuevamente la tecla FROSTMATIC.
Consejos:
• Materiales adecuados para empaquetar productos congelados:
– bolsas y láminas para congelamiento de polietileno;
– recipientes especiales para congelamiento;
– láminas de aluminio, extra resistentes.
• Recomendable para el cierre de bolsas y folios:
Pinzas plásticas, gomas o cintas adhesivas.
• Extraer el aire de las bolsas o de las láminas antes de cerrarlas porque
contribuye a secar los productos congelados.
• Hacer paquetes planos porque éstos se congelan con mayor rapidez.
• No llenar hasta el tope los recipientes para congelamiento con productos líquidos o papillas pues los líquidos se expanden al congelarse.
Instrucción para lugares de prueba:
Pueden solicitarse directamente al fabricante planos de apilamiento
que indiquen la capacidad de congelamiento o el tiempo de calentamiento.
22
818 14 18-01/6
Conservación a baja temperatura
¡Cuidado! Es indispensable que la temperatura del compartimento
congelador haya alcanzado -18 °C antes de cargarla por primera vez
con productos precongelados.
• Sólo deben depositarse productos empaquetados para evitar que se
sequen o pierdan su sabor o lo transmitan a los demás productos.
• Prestar atención a la fecha de caducidad de los productos.
2
Colocar los productos en las cubetas y compartimientos y si es posible
clasificados. Algunos modelos se suministran con fichas para meter en
las tapas de los compartimientos y cubetas. Para marcar el contenido de
cada compartimiento hay que colocar la ficha encima del símbolo del
producto respectivo (véase capítulo "Símbolos de productos/Calendario
de productos congelados"). Así se puede supervisar mejor y se evita
además dejar la puerta abierta por mucho tiempo, lo que significa un
ahorro de energía.
Preparación de cubitos de hielo
0 El molde para hacer cubitos de hielo ha de llenarse con ¾ de agua fría y
luego colocarlo en la bandeja congeladora o en una de sus cubetas y
dejar que se congele.
0 Para extraer del molde los cubitos de hielo hay que torcerlo o dejarlo
por breve tiempo bajo agua corriente.
¡Cuidado! Por ningún motivo han de emplearse utensilios puntiagudos
o afilados para extraer los cubitos de hielo del molde. En ese caso hay
que emplear el mango de una cuchara o algo similar.
818 14 18-01/6
23
Símbolos de productos/calendario de productos congelados
(no incluida en todos los modelos)
• Los símbolos en las tapas de
los compartimientos y cubetas
indican diferentes tipos de
productos congelados.
• Las cifras indican el tiempo de conservación en meses para cada tipo
de producto congelado. La validez del valor máximo o mínimo establecido del tiempo de conservación de los productos congelados
depende de la calidad y de la preparación de ellos antes de ser congelados. El valor mínimo corresponde a víveres con un elevado porcentaje de grasa.
• El tipo de producto conservado
en cada compartimiento puede
marcarse colocando las fichas
adjuntas en las tapas de los
compartimientos y de las cubetas.
Carga máxima
A fin de almacenar cantidades regulares de comestibles o si éstos son
abultados puede usted quitar los cajones y depositar los productos en la
rejilla del evaporador.
No se debe quitar el cajón de más abajo porque éste asegura la buena
circulación del aire.
Una vez sacados los cajones, los productos a congelar no deben asomar
más de 20 mm del borde delantero de la rejilla del evaporador.
Descongelación
Durante el servicio del aparato frigorífico y sobre todo al abrir su
puerta se condensa la humedad en forma de escarcha en la cámara
interior y especialmente en los evaporadores. Retirar la escarcha de vez
en cuando con un raspador blando de plástico, p. ej. con uno para raspar masa. No emplear por ningún motivo utensilios duros o puntiagudos para efectuar la descongelación del aparato frigorífico.
24
818 14 18-01/6
Descongelación
La descongelación del aparato frigorífico ha de efectuarse por lo menos
una vez al año o cuando la capa de escarcha tenga un espesor de 4 mm
aproximadamente. Un momento apropiado para descongelar el aparato
frigorífico es cuando esté vacío o con poca carga.
1
0
0
0
0
0
¡Advertencia!
• No emplear aparatos eléctricos térmicos ni otros medios auxiliares
mecánicos o artificiales para acelerar el proceso de descongelación,
exceptuando los recomendados en estas instrucciones de servicio.
• No emplear aerosoles para el descongelamiento, pues podrían ser
nocivos para la salud y/o contener sustancias dañinas para las materias plásticas.
Si el aparato contiene una gran cantidad de productos congelados ha
de oprimirse el botón FROSTMATIC unas 12 horas antes de efectuar la
descongelación para que se produzca una reserva frigorífica suficiente
en los productos congelados para el tiempo en que esté interrumpido el
funcionamiento del aparato.
¡Cuidado! No tocar productos congelados con manos mojadas. La piel
de las manos podría lesionarse por congelamiento.
Sacar los productos congelados, empaquetarlos con varias capas de
papel de periódico y depositarlos en un lugar fresco, p. ej., en el refrigerador.
Desconectar el aparato frigorífico, retirar el enchufe de la red o desconectar el fusible, o bien, desenroscarlo.
Saque todos los cajones. Retire el
panel de zócalo (ver apartado “Para
invertir el encaje de la puerta”).
Coloque delante del aparato el
cajón más bajo para recibir el agua
de condensación y extraiga hacia
adelante el vierteaguas correspondiente.
Consejo: El proceso de descongelación se acelera colocando en el
compartimento congelador una olla con agua caliente. Retirar además
los trozos de hielo que caigan antes de que el aparato frigorífico se
haya descongelado por completo.
Una vez descongelado el aparato frigorífico ha de limpiarse a fondoel
compartimento congelador y el equipo interior (véase el capítulo "Limpieza y mantenimiento").
818 14 18-01/6
25
Limpieza y mantenimiento
Por motivos higiénicos es recomendable la limpieza frecuente del interior del aparato frigorífico y de su equipamiento.
1
¡Advertencia!
• El aparato frigorífico no debe estar conectado a la red eléctrica mientras se efectúe la limpieza. ¡Cuidado! ¡Peligro de electrocución! Hay
que desconectar el aparato frigorífico y desenchufarlo o desconectar
o desenroscar el fusible antes de efectuar la limpieza.
• El aparato frigorífico jamás ha de limpiarse con aparatos de limpieza
a vapor. La humedad podría entonces mojar los elementos eléctricos.
¡Peligro de electrocución! El vapor caliente también podría perjudicar
las piezas plásticas.
• Es indispensable que el aparato frigorífico esté seco antes de volverlo
a poner en marcha.
¡Cuidado!
• Las piezas plásticas también pueden perjudicarse al emplear aceites
etéricos y disolventes orgánicos como:
– zumo de limones o cáscaras de naranjas;
– ácido butírico;
– detergentes que contengan ácido acético.
Dichas sustancias no han de entrar en contacto con las piezas del
aparato frigorífico.
• No emplear detergentes abrasivos.
0 Descongelamiento del compartimento congelador (véase capítulo "Descongelación")
0 El aparato frigorífico y su equipamiento ha de limpiarse con un trapo y
agua tibia. A veces puede emplearse también un detergente comercial
para vajillas.
0 Seguidamente ha de enjuagarse el aparato frigorífico con agua clara y
después secarlo.
El polvo en el condensador aumenta el consumo de energía. Por eso hay
que limpiar con cuidado el condensador en la parte trasera una vez al
año empleando para ello un cepillo suave o una aspiradora.
0 Poner en marcha el aparato frigorífico una vez que todo esté seco.
2
26
818 14 18-01/6
2
Consejos para el ahorro de energía
• El aparato frigorífico no debe colocarse cerca de cocinas, radiadores u
otras fuentes de calor. Cuando hay una temperatura ambiental muy
elevada, el compresor funciona con más frecuencia y durante más
tiempo.
• Garantizar suficiente ventilación en la base del aparato frigorífico y
en su parte posterior. Jamás cubrir los orificios de ventilación.
• No colocar platos calientes en el aparato frigorífico. Primeramente
hay dejarlos enfriarse.
• Dejar la puerta abierta solamente por el tiempo requerido.
• No ajustar la temperatura a un grado más frío que lo necesario.
• Colocar los productos congelados en el refrigerador para descongelarlos. El frío de estos productos sirve para enfriar el refrigerador.
• Mantener siempre limpio el condensador situado en la parte posterior
del aparato frigorífico.
Qué hacer cuando ...
Ayuda en caso de fallos
En muchos casos los fallos pueden ser probablemente subsanadas por
propia cuenta al aplicar las indicaciones enunciadas más adelante. No
seguir esforzándose si las informaciones indicadas más adelante no
ayudan a subsanar el fallo del caso en concreto.
1
¡Advertencia! Las reparaciones del aparato frigorífico sólo las debe
efectuar el personal competente. El usuario podría correr graves riesgos
si las reparaciones han sido efectuadas por personas incompetentes. En
caso de que sea necesario efectuar reparaciones hay que dirigirse al
servicio de postventa de la empresa o al concesionario local.
818 14 18-01/6
27
Qué hacer cuando ...
Avería
El aparato no está trabajando, la luz de control de
la red y la indicación de
temperatura están apagadas.
Posible causa
El aparato no está conectado.
Conectar el aparato.
El enchufe no está conectado a la red o se ha aflojado.
Conectar el enchufe a la
red.
El fusible se ha disparado o Controlar el fusible y camestá defectuoso.
biarlo, en caso necesario.
La caja de enchufe está
defectuosa.
Parpadean todas las luces
del indicador de temperaturas.
Remedio
Las averías de la red de alimentación deberán ser eliminadas por su electricista
especializado.
Llame al servicio técnico.
Hay un desperfecto funcioNo vuelva a abrir la puerta
nal.
del aparato.
La temperatura no está
ajustada correctamente.
Sírvase consultar el
capítulo "Ajustar la temperatura".
La puerta estuvo abierta
durante mucho tiempo.
Dejar abierta la puerta
solamente el tiempo necesario.
La temperatura del compartimento de congelación En las últimas 24 horas se
es insuficiente.
introdujeron grandes cantidades de productos calientes.
El aparato frigorífico está
colocado cerca de una
fuente térmica.
Pulsar la tecla FROSTMATIC.
Sírvase consultar el
capítulo "Lugar de emplazamiento".
En los lugares no estancos
calentar cuidadosamente la
junta de la puerta con un
Se ha formado mucha
La junta de la puerta no es secador de pelo (no calenescarcha en el aparato,
tar a más de 50 °C). Al
hermética (quizá después
eventualmente también en
mismo tiempo extender a
del cambio del tope)
la junta de la puerta.
mano la junta de la puerta
de tal forma que quede
apoyada perfectamente.
28
818 14 18-01/6
Avería
Posible causa
El aparato frigorífico no
está en posición recta.
Ruidos desacostumbrados.
Remedio
Reajustar las patas delanteras.
El aparato frigorífico entra
en contacto con la pared o Separar un poco el aparato.
con otros objetos.
Una pieza, p. ej., un tubo,
en la parte posterior del
aparato frigorífico tropieza con otra pieza del
aparato o con la pared.
En caso dado separar esta
pieza doblándola cuidadosamente.
Después de pulsarse la
tecla FROSTMATIC o bien
después de modificarse el Eso es normal, no ocurren
ajuste de la temperatura, el fallos.
compresor no arranca
inmediatamente.
El compresor se pone en
marcha automáticamente
después de haber transcurrido algún tiempo.
Ruidos típicos del aparato frigorífico cuando
está en servicio
Los aparatos frigoríficos producen los siguientes ruidos:
• Chasquido
Siempre que el compresor se conecte o desconecte, se escuchará un
chasquido.
• Zumbido
Tan pronto funcione el compresor se escuchará su zumbido.
• Burbujeo/chapoteo
Cuando penetre agente refrigerante en los tubos delgados, se escuchará un ruido similar al burbujeo o chapoteo. También después de la
desconexión del compresor se escuchará ese ruido durante breve
tiempo.
818 14 18-01/6
29
Disposiciones, normas y directrices
El aparato frigorífico ha sido concebido para uso doméstico y fabricado
conforme a las normas vigentes establecidas para estos aparatos. Para
la fabricación de estos aparatos frigoríficos se han adoptado especialmente las medidas necesarias previstas en la Ley de seguridad de aparatos (GSG), en la Disposición para prevención de accidentes en equipos
frigoríficos (VBG 20) y en las prescripciones de la Asociación de electrotécnicos alemanes (VDE).
El circuito refrigerante se sometió a una prueba de hermeticidad.
;
Este aparato frigorífico cumple con las siguientes directrices de la CEE:
– 73/23/CEE del 19.2.1973 - Directriz para baja tensión
– 89/336/CEE del 3.5.1989
(incluyendo la Directriz de modificación 92/31/CEE) - Directriz de
Compatibilidad electromagnética.
Terminología
• Agente refrigerante
Los líquidos empleados para la generación de frío se denominan
agentes refrigerantes. Estos líquidos tienen un punto de ebullición
bajo, tan bajo que el calor de los productos almacenados en el aparato frigorífico ocasiona la ebullición o la evaporación del agente
refrigerante.
• Agente refrigerante circula
Sistema cerrado en el cual el agente refrigerante. El sistema del circuito refrigerante está compuesto fundamentalmente por el evaporador, el compresor, el condensador y los tubos.
• Evaporador
En el evaporador se evapora el agente refrigerante. Se elimina el calor
en el interior del aparato frigorífico y éste se enfría. Al igual que
todos los líquidos, el agente refrigerante necesita calor para evaporarse. Por ese motivo el evaporador está instalado dentro del aparato
frigorífico.
• Compresor
El aspecto del compresor es similar al de un pequeño barril. El compresor se acciona con un motor eléctrico incorporado en la parte trasera, en la zona de la base del aparato frigorífico. La tarea del
compresor consiste en extraer el agente refrigerante en forma de
vapor fuera del evaporador, luego en condensarlo y conducirlo al
condensador.
30
818 14 18-01/6
• Condensador
El condensador suele tener una forma reticulada. En el condensador
se licúa el agente refrigerante condensado en el compresor. Entonces
se produce una liberación de calor que se entrega al aire del entorno
a través de la supeficie del condensador. Por ese motivo el condensador está situado en la parte exterior trasera del aparato frigorífico.
Servicio de postventa
En el caso de ocurrir fallos cuya solución no aparezca en estas instrucciones de servicio es preciso dirigirse al concesionario o al servicio de
postventa local. El cuaderno adjunto, "Condiciones de garantía/lugares
de servicio de postventa", contiene las direcciones y los números de
teléfono correspondientes.
La preparación de los respuestos específicos permite evitar viajes innecesarios y costosos. Por eso es necesario indicar los siguientes datos del
aparato frigorífico:
• Denominación del modelo
• Número de artículo (PNC)
• Número de fabricación (S-No.)
Estos datos se encuentran en la placa característica situada a la
izquierda del lado interior del aparato frigorífico. Es recomendable
escribirlos en el manual de instrucciones de servicio para tenerlos a
mano rápidamente.
Advertencia: Las llamadas injustificadas al servicio de postventa se
cobran también durante el período de garantía.
818 14 18-01/6
31
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
818 1418 – 01/6 - 1299
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
