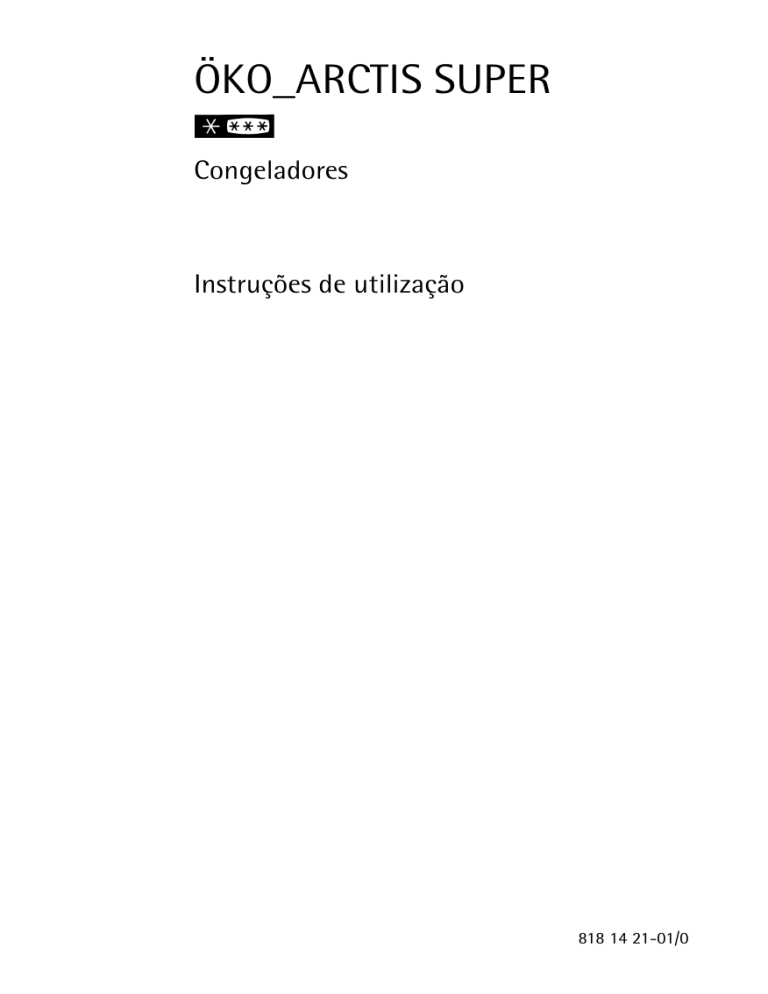

ÖKO_ARCTIS SUPER
Congeladores
Instruções de utilização
818 14 21-01/0
Cara cliente, caro cliente
Antes de colocar o seu novo aparelho frigorífico em funcionamento,
leia, por favor, atentamente estas instruções de utilização. Elas incluem
informações importantes sobre a utilização segura, a instalação e a
conservação do aparelho.
Guarde, por favor, as instruções de utilização para uma consulta
posterior. Entregue-as aos eventuais proprietários posteriores do
aparelho.
Estas instruções de utilização destinam-se a vários modelos
tecnicamente comparáveis, com equipamento diferente. Observe
apenas as instruções referentes ao modelo do seu aparelho.
O triângulo de sinalização e/ou as palavras de advertência (Aviso!,
Cuidado!, Atenção!) destacam as indicações importantes para a sua
segurança ou para o funcionamento do aparelho. Observar
impreterivelmente.
0 Este símbolo guia-o passo a passo na operação do aparelho.
1
3
Este símbolo significa que, em seguida, irá obter informações
suplementares sobre a operação e utilização prática do aparelho.
2
A folha de trevo assinala conselhos e indicações para que o aparelho
possa ser utilizado de forma económica e não prejudicial ao meioambiente.
Os termos técnicos usados nas instruções de utilização, são esclarecidos
no final, no capítulo "Termos técnicos".
As instruções de utilização fornecem-lhe indicações para a eliminação
de falhas eventuais, ver capítulo "O que fazer, se...". Se estas indicações
não forem suficientes, o nosso serviço de assistência técnica está
sempre ao seu dispor.
Imprimido em papel fabricado ecologicamente
Quem pensa ecologicamente, age do mesmo modo ...
2
818 14 21-01/0
Indice
Segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Remoção de materiais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Informações sobre a embalagem do aparelho . . . . . . . . . . . . . . . . . . . . . . . . 7
Remoção de aparelhos usados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Transporte do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Remoção da protecção de transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Local de instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
O aparelho frigorífico precisa de ar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alinhar o aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ligação eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
10
11
11
11
Abrir a porta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Mudança do lado de abertura da porta . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Descrição do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ilustração do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tabuleiro de congelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Acumulador de frio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Quadro de serviço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Teclas para a regulação da temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicador da temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tecla FROSTMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15
15
15
16
16
17
17
18
Antes da colocação em funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Colocação em funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Regulação da temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Desligar o aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Sistema de controlo e de sinalização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Alarme de temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Falhas de funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
818 14 21-01/0
3
Indice
Congelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Armazenamento de produtos congelados . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Preparação de cubos de gelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Símbolos de congelados/Calendário de congelador . . . . . . . . . . . . . . . . . 24
Carga máxima . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Descongelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Limpeza e conservação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Conselhos práticos para poupar energia . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
O que fazer, se ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Soluções para a eliminação de falhas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Ruídos próprios do funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Prescrições, normas, directivas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Termos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Serviço de assistência técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
4
818 14 21-01/0
1 Segurança
A segurança dos nossos aparelhos frigoríficos corresponde aos regulamentos técnicos vigentes e à lei sobre a segurança de aparelhos. Contudo, sentimo-nos na obrigação de lhe dar a conhecer as seguintes
indicações de segurança:
Utilização conforme às disposições
• O aparelho frigorífico destina-se ao uso doméstico. Ele serve para
congelar alimentos e guardar produtos congelados, bem como para
preparar gelo. Se o aparelho for utilizado para outros fins ou operado
incorrectamente, o fabricante não assume qualquer responsabilidade
pelos danos eventuais.
• Não é permitido efectuar remodelações ou alterações no aparelho frigorífico, por razões de segurança.
• Se utilizar o aparelho frigorífico para fins comerciais ou para outros
fins além do armazenamento de produtos congelados e da congelação de alimentos, é favor observar as prescrições legais vigentes na
sua zona.
Antes da primeira colocação em funcionamento
• Verifique se o aparelho frigorífico apresenta danos de transporte. Não
colocar, de modo algum, aparelhos danificados em funcionamento!
Em caso de danos, é favor dirigir-se aos fornecedores.
Agente de refrigeração
O aparelho contém, no circuito de refrigeração, o agente de refrigeração isobutano (R600a), um gás natural altamente compatível com
o meio-ambiente, mas que é, contudo, inflamável.
• Ao transportar e instalar o aparelho, preste atenção para que nenhuma das peças do circuito de refrigeração seja danificada.
• Se o circuito de refrigeração for danificado:
– É indispensável evitar fogo aberto e fontes de inflamação;
– Arejar bem o compartimento em que se encontra o aparelho.
Segurança das crianças
• Os elementos de embalagem (p. ex. folhas, esferovite) podem ser perigosos para as crianças. Perigo de asfixia! Manter os materiais de
embalagem fora do alcance das crianças!
• Antes da remoção de aparelhos usados sem conserto, é favor inutilizá-los. Retirar a ficha de ligação à rede da tomada, desmontar o
cabo de ligação à rede, retirar ou destruir eventuais fechaduras de
mola ou de ferrolho. Evitará, assim, que quaisquer crianças se fechem
818 14 21-01/0
5
Segurança
por brincadeira no aparelho (perigo de asfixia!) ou que se exponham a
quaisquer outras situações em que possam correr perigo de vida.
• As crianças não sabem, muitas vezes, avaliar os perigos relacionados
com a utilização de aparelhos domésticos. Providencie uma vigilância
adequada e não permita que as crianças brinquem com o aparelho!
No funcionamento diário
• Recipientes que contenham gases ou líquidos inflamáveis, podem tornar-se permeáveis por acção do frio. Perigo de explosão! Não guarde
no aparelho frigorífico recipientes com substâncias inflamáveis, como
p. ex. latas de spray, recargas para isqueiros, etc.
• Garrafas e latas não podem ser colocadas no congelador. Elas podem
estalar quando o seu conteúdo congela - se o seu conteúdo incluir
gás, elas podem até explodir! Nunca coloque laranjadas, sumos, cerveja, vinho, champanhe, etc., no congelador. Excepção: bebidas com
elevado teor de álcool podem ser postas no congelador.
• Não meter na boca gelado nem cubos de gelo acabados de sair do
congelador. O gelado ou gelo muito frio pode ficar agarrado aos
lábios ou à língua e causar ferimentos.
• Não pegar nos produtos congelados com as mãos molhadas. As mãos
poderiam congelar e ficar agarradas aos produtos.
• Não operar aparelhos eléctricos (p. ex. máquinas eléctricas de fazer
gelados, batedeiras eléctricas) no aparelho frigorífico.
• Antes de iniciar trabalhos de limpeza, desligar sempre o aparelho e
retirar a ficha da tomada ou desconectar o fusível da casa.
• Produtos congelados pousados sobre o aparelho podem levar à formação de água condensada no espaço oco da placa superior do aparelho, devido ao frio. Neste espaço oco encontram-se instalados
componentes electrónicos. Se pingar água condensada sobre estes
componentes, o aparelho poderá ser danificado por um curto-circuito. Por isso, não ponha produtos congelados sobre o frigorífico.
• Para retirar a ficha da tomada, puxar a ficha e não o cabo.
Em caso de avarias
• Se algum dia o aparelho tiver uma avaria, consulte primeiro o
capítulo "O que fazer, se ..." destas instruções de utilização. Se as indicações contidas neste capítulo não oferecerem uma solução para o
problema, é favor não proceder a outros trabalhos por sua conta.
• Os aparelhos frigoríficos só podem ser reparados por pessoal especializado. Reparações impróprias podem dar origem a perigos graves.
Sendo necessário efectuar reparações, dirija-se à casa especializada
mais próxima ou ao nosso serviço de assistência técnica.
6
818 14 21-01/0
Remoção de materiais
Informações sobre a embalagem do aparelho
Todos os materiais utilizados são compatíveis com o meio-ambiente!
Eles podem ser depositados numa lixeira ou queimados numa
instalação de incineração de lixo, sem perigo!
Quanto aos materiais: os plásticos são recicláveis e estão marcados da
seguinte forma:
>PE< para polietileno, p. ex. nos invólucros exteriores e nos sacos que
se encontram no interior.
>PS< para poliestireno, p. ex. nas peças utilizadas para almofadar, por
princípio sem hidrocarboneto clorofluorado.
As peças de cartão são fabricadas à base de papel reciclado e deveriam
ser novamente entregues num posto de recolha de papel reciclável.
Remoção de aparelhos usados
Por questões de protecção do meio-ambiente, os aparelhos frigoríficos
têm que ser removidos de forma controlada. Isto é válido para o aparelho que usou até à data e - um dia, depois de servir o seu tempo para o seu novo aparelho.
1
Aviso! É favor inutilizar os aparelhos usados sem conserto, antes de
proceder à sua remoção controlada. Retirar a ficha de ligação à rede da
tomada, desmontar o cabo de ligação à rede, retirar ou destruir eventuais fechaduras de mola ou de ferrolho. Evitará, assim, que quaisquer
crianças se fechem por brincadeira no aparelho (perigo de asfixia!) ou
que se exponham a quaisquer outras situações em que possam correr
perigo de vida.
Indicações relativas à remoção controlada:
• O aparelho não pode ser removido juntamente com o lixo caseiro
nem pelo serviço de recolha de móveis e utensílios domésticos usados.
• O circuito de refrigeração, especialmente o permutador térmico
situado na parte de trás do aparelho, não pode ser danificado.
• Para obter informações relativas às datas ou aos postos de recolha,
dirija-se às entidades municipais competentes.
818 14 21-01/0
7
Transporte do aparelho
São necessárias duas pessoas para transportar o aparelho. Para se poder
agarrar o aparelho mais facilmente, existem duas reentrâncias respectivamente na base e na parte de cima do aparelho.
0 Agarrar o aparelho nas reentrâncias, nas posições apresentadas na
figura, e transportá-lo.
0 Para empurrar o aparelho para o seu local de instalação definitivo, pressionar cuidadosamente em cima, sobre a porta, e inclinar o aparelho
ligeiramente para trás. O peso é, assim, transferido para as rodas traseiras, permitindo deslocar o aparelho com facilidade.
8
818 14 21-01/0
Remoção da protecção de transporte
Tanto o aparelho como algumas das peças do equipamento interior são
protegidos para o transporte.
0 Remover todas as fitas adesivas, bem como as peças de almofadar, do
interior do aparelho.
Eventuais resíduos de cola podem ser removidos com benzina de limpeza ou de lavagem.
0 No lado de dentro da porta, retirar os elementos de protecção da
vedação da porta.
3
0 Com a porta aberta, tirar a protecção de transporte do mancal da porta.
818 14 21-01/0
9
Instalação
Local de instalação
O aparelho deverá ser instalado num local seco e bem arejado. O local
de instalação ideal para congeladores verticais é a cave.
A temperatura ambiente influencia o consumo de energia.
Por isso, o aparelho
– não deveria ser exposto à radiação directa do sol;
– não deveria ser instalado perto de radiadores, ao lado de um fogão
nem de outras fontes de calor;
– só deveria ser instalado num local com uma temperatura ambiente
correspondente à classe climática para a qual o aparelho foi concebido.
A classe climática é indicada na placa de características, situada à
esquerda no interior do aparelho.
A tabela seguinte mostra a temperatura ambiente correspondente a
cada classe climática:
Classe climática
para uma temperatura ambiente de
SN
+10 a +32 °C
N
+16 a +32 °C
ST
+18 a +38 °C
T
+18 a +43 °C
Se a instalação ao lado de uma fonte de calor não puder ser evitada,
terão que se respeitar os seguintes intervalos laterais mínimos:
– em relação a fogões e aquecedores eléctricos 3 cm;
– em relação a aquecedores a óleo e a carvão 30 cm.
Se estes intervalos não puderem ser respeitados, é necessário instalar
uma placa isotérmica entre o fogão/aquecedor e o aparelho frigorífico.
10
818 14 21-01/0
Instalação
O aparelho frigorífico precisa de ar
A alimentação de ar efectua-se por baixo da
porta, através das ranhuras de ventilação; a
evacuação do ar efetua-se ao longo da parede posterior, para cima. Para que o ar possa
circular, nunca tapar nem fechar estes orifícios de ventilação.
Atenção! Se o aparelho for instalado por
baixo de um armário de parede, terá que se
deixar um intervalo de, pelo menos, 10 cm
entre o bordo superior do aparelho e o
armário pendurado por cima.
Alinhar o aparelho
0 O aparelho tem de ser instalado numa posição horizontal e segura. Para
compensar eventuais desnivelamentos do piso, enroscar ou desenroscar
os pés de ajuste à frente.
Ligação eléctrica
Para a ligação eléctrica é necessária uma tomada com contacto de
segurança, devidamente instalada. A protecção eléctrica por fusível terá
que perfazer, no mínimo, 10 amperes.
Se, depois de instalado o aparelho, não se tiver mais acesso à tomada,
terá que se tomar uma providência adequada na instalação eléctrica
que permita desligar o aparelho da rede (p. ex. fusível, interruptor protector de linha, interruptor de corrente de defeito ou semelhantes, com
uma abertura de contactos de, pelo menos, 3 mm).
0 Antes da colocação em funcionamento, verificar se os valores da rede
eléctrica do local de instalação correspondem à tensão de conexão e ao
tipo de corrente indicados na placa de características.
P. ex.: AC 220 ... 240 V 50 Hz ou
220 ... 240 V~ 50 Hz
(isto é, corrente alternada de 220 a 240 Volt, 50 Hertz)
A placa de características encontra-se no interior do aparelho, à
esquerda.
818 14 21-01/0
11
Abrir a porta
Quando se fecha a porta do aparelho que se encontra em
funcionamento, não é possível abri-la de novo imediatamente visto que
se forma, primeiramente, um vácuo que mantém a porta fechada até
que haja uma compensação de pressão. Passados alguns minutos, pode
abrir-se a porta novamente.
Se o seu aparelho possuir um
mecanismo de abertura rápida um mecanismo de abertura
integrado no puxador da porta será possível abrir a porta
facilmente, em qualquer altura.
Mudança do lado de abertura da porta
O lado de abertura da porta pode ser mudado da direita (condição de
fornecimento) para a esquerda, caso o local de instalação exija isto.
1
Aviso! Durante a troca do lado de abertura da porta, o aparelho não
pode estar ligado à rede eléctrica. Puxar anteriormente a ficha da
tomada.
Abrir a porta e puxar a tampa da
base para a frente. Mudar a
tampa da dobradiça da porta,
situada na tampa da base, da
direita para a esquerda. Fechar a
porta.
12
818 14 21-01/0
Mudança do lado de abertura da porta
0 Com a porta fechada, soltar o parafuso de fenda em cruz da dobradiça inferior e retirar a dobradiça,
puxando-a para baixo.
0 Retirar a ferragem da porta da
dobradiça (1, 2). Mudar o pino da
dobradiça do orifício direito para
o esquerdo (3). Colocar sobre o
pino da dobradiça a ferragem da
porta que foi fornecida juntamente com o aparelho (4, 5).
0 Retirar da porta a ferragem inferior, à direita (1), e a tampa da
dobradiça inferior, à esquerda (2),
colocando na porta, em seguida, a
ferragem que foi fornecida junto
com o aparelho (3).
Retirar cuidadosamente a porta,
puxando-a para frente e colocando-a ao lado.
818 14 21-01/0
13
Mudança do lado de abertura da porta
0 Mudar o pino da dobradiça superior para a esquerda.
0 Colocar, com cuidado, a porta no
pino da dobradiça superior,
fechando-a em seguida.
0 Colocar a dobradiça inferior, à
esquerda e em baixo, na porta,
aparafusando-a.
0 Abrir a porta e recolocar a tampa
da base.
0 Mudar o punho da porta da
esquerda para a direita,
fechando os buracos com os
pinos apropriados para este fim,
que foram fornecidos com o
aparelho.
14
818 14 21-01/0
Descrição do aparelho
Ilustração do aparelho
(diferentes modelos)
Tabuleiro de congelar
Prateleiras de refrigeração com porta(s) e gavetas
(para armazenar e congelar)
Gaveta (só para armazenar)
Ao descongelar, a gaveta de baixo serve de colector de água de
descongelação.
Tabuleiro de congelar
Na parte superior do congelador, há um tabuleiro de congelar, com
duas cuvetes para gelo e um acumulador de frio.
3
No tabuleiro de congelar pode congelar-se, p. ex., frutos de baga (groselhas, framboesas, etc.). Vantagem: os bagos não ficam esmagados e
conservam a sua forma natural. Os bagos congelados podem ser, em
seguida, guardados nas prateleiras/gavetas, depois de embalados.
818 14 21-01/0
15
Descrição do aparelho
Acumulador de frio
No tabuleiro de congelar, encontra-se um acumulador de frio.
Antes de congelas o acumulador de frio, observe o capítulo “Antes de
colocar o aparelho em funcionamento”.
3
Em caso de falta de energia ou de defeito do aparelho, o acumulador de
frio prolonga, em várias horas, o tempo até que o produto congelado se
aqueça mais do que permitido.
O acumulador de frio pode também ser temporariamente utilizado para
resfriar bolsas térmicas.
Quadro de serviço
1
2
3
4
5
6
7
8
16
Indicação de controlo de rede (verde)
Tecla LIGAR/DESLIGAR
Indicação da temperatura
Teclas para a regulação da temperatura
Indicação de função Frostmatic ligada (amarelo)
Tecla FROSTMATIC para congelação rápida
Indicação de alarme (vermelho)
Tecla ALARME OFF
(ver capítulo "Sistema de controlo e de informação")
818 14 21-01/0
Descrição do aparelho
Teclas para a regulação da temperatura
A regulação da temperatura efectua-se através
dos teclas „+“ (MAIS QUENTE) e „-“ (MAIS FRIO).
Estas teclas estão ligadas ao indicador da temperatura.
• Premindo-se uma das teclas „+“ ou „-“, o indicador da temperatura
comuta da temperatura REAL (acende-se uma luz) para a temperatura
TEÓRICA (uma luz pisca).
• De cada vez que uma destas teclas é premida, a temperatura TEÓRICA
avança mais um campo de indicação.
• Não sendo premida nenhuma tecla, o indicador da temperatura
comuta automaticamente para a temperatura REAL, após um breve
período de tempo (aprox. 5 seg.).
Temperatura TEÓRICA significa:
A temperatura que deverá existir no congelador pode ser regulada para
uma das temperaturas existentes no indicador. A temperatura TEÓRICA
é indicada de forma intermitente.
Temperatura REAL significa:
O indicador da temperatura mostra a temperatura actual, realmente
existente no congelador. A temperatura REAL é indicada através de uma
luz acesa.
Indicador da temperatura
O indicador da temperatura pode mostrar várias
informações.
• Durante o funcionamento normal, é indicada a temperatura actualmente existente no congelador (temperatura REAL). A luz correspondente está acesa.
• Se a temperatura existente no congelador for superior à margem de
indicação do indicador da temperatura, o indicador de alarme vermelho fica a piscar e todas as luzes do indicador da temperatura se
apagam.
• Se a temperatura existente no congelador for inferior à margem de
indicação do indicador da temperatura, a luz correspondente à indicação mais baixa (-24) continua acesa.
818 14 21-01/0
17
• Durante a regulação da temperatura, a temperatura actualmente
regulada é indicada de forma intermitente (temperatura TEÓRICA).
• Se o aparelho tiver alguma falha que impeça o registo da temperatura, todas as luzes do indicador da temperatura ficam a piscar.
Tecla FROSTMATIC
A função Frostmatic acelera a congelação de alimentos
frescos e protege, simultaneamente, os alimentos já congelados contra um aquecimento indesejado.
0 A função Frostmatic é activada, preminda-se o tecla FROSTMATIC. O
indicador amarelo acende-se.
0 Esta função pode ser desactivada manualmente em qualquer altura,
premindo-se novamente a tecla FROSTMATIC. O indicador amarelo
apaga-se.
Se a função Frostmatic não for desactivada manualmente, o sistema
electrónico do aparelho desactiva-a automaticamente após 48 horas.
O indicador amarelo apaga-se.
Antes da colocação em funcionamento
1
0
0
0
0
0
18
Antes de conectar o aparelho à rede eléctrica e utilizá-lo pela primeira
vez, caso o mesmo tenha sido transportado na posição vertical, deixe-o
de pé por 30 minutos. Se ele, porém, tiver sido transportado na posição
horizontal (deitado), deixe-o de pé, antes de utilizá-lo, por 4 horas,
afim de que o óleo possa retornar ao compressor. Caso contrário, o
compressor pode vir a ser danificado.
Limpar o interior do aparelho e todas as peças do equipamento, antes
da primeira colocação em funcionamento (ver capítulo "Limpeza e conservação").
Retirar acumulador de frio do tabuleiro de congelar.
Só colocar o acumulador de frio numa prateleira/gaveta para congelar,
depois de ter sido alcançada a temperatura de armazenamento ideal de
-18 °C.
Após cerca de 24 horas, colocar, então, o acumulador de frio na parte
da frente do tabuleiro.
Congelar do mesmo modo o acumulador de frio descongelado, p. ex.,
depois de limpar o aparelho.
818 14 21-01/0
Colocação em funcionamento
0 Encaixe a ficha na tomada.
Prima a tecla LIGAR/DESLIGAR. O indicador verde de ligação à rede
acende-se. Um alarme sonoro é entoado e a indicação vermelha de
alarme sinaliza, através de luz intermitente, que a temperatura necessária ainda não foi alcançada.
0 Para desligar o alarme sonoro, premer a tecla DESLIGA ALARME.
O alarme sonoro é desligado automaticamente após uma hora, caso ele
não tenha sido desligado manualmente.
0 Regule a temperatura para -18 °C ou ainda mais baixa (ver capítulo
"Regulação da temperatura").
0 Antes de armazenar produtos a congelar, espere até que a câmara congeladora alcance uma temperatura de -18 °C ou até que o indicador
vermelho se apague.
3
Regulação da temperatura
0 Prima uma dos teclas „+“ (MAIS QUENTE) ou „-“ (MAIS FRIO).
A indicação da temperatura comuta e indica de forma intermitente a
temperatura TEÓRICA actualmente regulada.
0 Para regular uma temperatura mais elevada, prima a tecla „+“. Para
regular uma temperatura mais baixa, prima a tecla „-“. O indicador da
temperatura mostra imediatamente a temperatura alterada.
De cada vez que a tecla é premida, a temperatura avança mais um
campo de indicação.
Nota: Do ponto de vista científico, é suficiente uma temperatura de
-18 °C para o armazenamento de produtos congelados.
3
Se as teclas não voltarem a ser premidas, depois de concluída a regulação da temperatura, o indicador da temperatura comuta após um
breve período de tempo (aprox. 5 seg.) e mostra novamente a temperatura REAL, actualmente existente na câmara frigorífica.
Importante! Verifique se a temperatura de armazenamento é mantida,
controlando regularmente o indicador de alarme vermelho e o indicador da temperatura.
818 14 21-01/0
19
Desligar o aparelho
0 Para desligar o aparelho, prima a tecla LIGAR/DESLIGAR até que o indicador de ligação à rede se apague.
Nota:
Não é possível ligar ou desligar o aparelho se a ficha tiver sido retirada
da tomada ou se a alimentação de corrente for interrompida.
Após a ligação à rede, o aparelho retoma o estado em que se encontrava antes de ser desligado da corrente.
0
0
0
0
20
Para colocar o aparelho fora de funcionamento durante um
período de tempo mais prolongado:
Desligue o aparelho, premindo a tecla LIGAR/DESLIGAR até que o indicador de ligação à rede se apague.
Retire a ficha da tomada, desligue o disjuntor ou retire o fusível.
Descongele a câmara congeladora e limpe-a meticulosamente (ver
capítulo "Limpeza e Cuidados").
Por fim, deixe a porta aberta para evitar a formação de maus cheiros.
818 14 21-01/0
Sistema de controlo e de sinalização
O sistema de controlo e de sinalização é composto pelo indicador da
temperatura, pelo indicador óptico de alarme e pelo dispositivo de
alarme acústico.
O sistema sinaliza:
– qualquer subida exagerada da temperatura na câmara congeladora;
– falhas de funcionamento do aparelho.
Alarme de temperatura
Sempre que a temperatura da câmara frigorífica suba mais de 2 °C
acima da gama de temperaturas indicável, o indicador de alarme vermelho começa a piscar e soa um sinal de alarme. A subida de temperatura pode dever-se:
– à abertura frequente ou prolongada da porta;
– ao armazenamento de grandes quantidades de géneros alimentícios;
– a uma falha do aparelho.
Com a tecla ALARME OFF, é possível desligar o sinal de alarme. O indicador e o sinal de alarme desligam-se automaticamente, logo que a
temperatura REAL da câmara congeladora desça novamente até à margem de indicação.
3
O alarme sonoro é desligado automaticamente após uma hora, mesmo
se a temperatura REAL ainda difere-se da temperatura TÉORICA. A indicação vermelha de alarme continua a piscar.
Falhas de funcionamento
Se o sistema electrónico do aparelho detectar uma falha técnica que
impeça o registo da temperatura REAL, todas as luzes do indicador da
temperatura ficam a piscar. O aparelho trabalha, então, com um programa de emergência até que o serviço de assistência técnica proceda à
reparação da falha.
818 14 21-01/0
21
Congelar
Exceptuando a última gaveta que serve apenas para armazenar, todas
as outras prateleiras e gavetas são próprias para congelar.
Atenção!
• Antes de se congelarem géneros alimentícios, a temperatura REAL do
congelador tem de ser de -18 °C ou ainda mais fria.
• É favor respeitar a capacidade de congelação indicada na placa de
características. A capacidade de congelação é a quantidade máxima
de produtos frescos que pode ser congelada dentro de um período de
24 horas. Se pretender congelar alimentos em vários dias seguidos,
congele apenas entre 2/3 a 3/4 da quantidade indicada na placa de
características.
• Quando congelar grandes quantidades de alimentos, coloque o acumulador de frio congelado na parte da frente da gaveta superior do
congelador.
• Não congelar, de modo algum, uma segunda vez géneros alimentícios
já descongelados, sem que tenham sido previamente preparados
(cozinhados).
0 Quando se pretende aproveitar a capacidade máxima de congelação,
premir a tecla FROSTMATIC, 24 horas - para quantidades mais pequenas
são suficientes 4 a 6 horas - antes de congelar. O indicador amarelo fica
aceso.
Não é necessário premir a tecla FROSTMATIC para congelar pequenas
quantidades de alimentos até 3 kg.
0 Antes de congelar, embalar todos os alimentos hermeticamente para
que não sequem, não percam o seu sabor e não tomem o gosto de
outros produtos congelados.
Cuidado! Cuidado! Não pegar nos produtos congelados com as mãos
molhadas. As mãos poderiam congelar e ficar agarradas aos produtos.
0 Colocar os alimentos embalados nas prateleiras ou nas gavetas. Os produtos não congelados não devem entrar em contacto com os produtos
já congelados, caso contrário os produtos congelados poderão descongelar ligeiramente.
3
3
22
O sistema electrónico do aparelho desactiva a função Frostmatic após
48 horas. O indicador amarelo apaga-se. Esta função também pode ser
desactivada manualmente, premindo-se novamente a tecla FROSTMATIC.
818 14 21-01/0
Conselhos práticos:
• Próprios para embalar os produtos a congelar são:
– Sacos e folhas para congelar de polietileno;
– Caixas especiais para produtos congelados;
– Folha de alumínio especialmente forte.
• Para fechar os sacos e as folhas são apropriados:
Molas de plástico, elásticos ou fitas adesivas.
• Antes de os fechar, alisar os sacos e as folhas para deixar sair o ar,
visto que o ar favorece a secagem dos produtos congelados.
• Formar embalagens achatadas, pois estas congelam mais rapidamente.
• Não encher as caixas para produtos congelados até ao bordo superior
com produtos líquidos ou pastosos, dado que estes produtos dilatam
ao congelar.
Nota para as estações de controlo:
É possível requerer directamente ao fabricante planos de empilhamento
para o apuramento da potência de congelação ou do tempo de reaquecimento.
Armazenamento de produtos congelados
Atenção! A temperatura necessária de -18 °C tem que ter sido alcançada, antes de armazenar, pela primeira vez, produtos já congelados no
congelador.
• Só armazenar alimentos já embalados para que não sequem, não percam o seu sabor e não tomem o gosto de outros produtos congelados.
• Respeitar os períodos de armazenamento e os prazos de conservação.
2
Guardar, se possível, os produtos congelados nas prateleiras/gavetas,
separando-os de acordo com o seu tipo. Alguns modelos possuem marcadores para encaixar nas portas das prateleiras e nas gavetas. Para
marcar o conteúdo das diferentes prateleiras, encaixar os marcadores
por cima do respectivo símbolo (ver capítulo "Símbolos de congelados/
Calendário de congelador"). Tem-se, assim, uma melhor visão de conjunto, evita-se uma abertura prolongada da porta e poupa-se energia.
818 14 21-01/0
23
Preparação de cubos de gelo
0 Encher a cuvete de gelo com àgua até 3/4, colocá-la no tabuleiro de
congelar ou numa gaveta do congelador e deixar congelar.
0 Para tirar os cubos de gelo, torcer ligeiramente a cuvete ou colocá-la
por um instante sob àgua corrente.
Atenção! Se a cuvete de gelo ficar presa ao tabuleiro de congelar ou à
gaveta, não utilizar objectos pontiagudos ou angulosos para a soltar.
Utilizar de preferência o cabo de uma colher ou objectos semelhantes.
Símbolos de congelados/Calendário de congelador
(só em alguns modelos)
• Os símbolos que se encontram
nas portas das prateleiras e nas
gavetas mostram diversos tipos
de produtos congelados.
• Os números indicam o tempo de armazenamento em meses, para
cada tipo de produto congelado. Se é válido o valor superior ou inferior dos tempos de armazenamento indicados, depende da qualidade
dos alimentos e da sua preparação antes de serem congelados. Para
alimentos com um grande teor de gordura, é sempre válido o valor
inferior.
• Encaixando nas portas das prateleiras e nas gavetas os marcadores, juntamente
fornecidos, poderá marcar que
alimentos se encontram na
respectiva prateleira ou gaveta.
Carga máxima
Para armazenar quantidades maiores ou produtos volumosos, é possível
retirar a gaveta e colocar o produto directamente sobre a grade do
vaporizador.
A gaveta mais baixa não pode ser retirada, pois ela assegura a boa circulação de ar.
Com as gavetas retiradas, o produto congelado não pode ultrapassar
em mais que 20 mm o canto dianteiro da grade do vaporizador.
24
818 14 21-01/0
Descongelar
Durante o funcionamento e ao abrir a porta deposita-se humidade em
forma de geada no interior do aparelho, especialmente nos evaporadores. Esta geada deverá ser removida de tempos a tempos com uma
raspadeira macia de plástico, como p. ex. uma rapadeira de massa. Não
utilizar, de modo algum, objectos duros ou pontiagudos para esse fim.
Deve-se descongelar quando a camada de geada atingir uma espessura
de aproximadamente 4 mm; mas, pelo menos, uma vez por ano. Uma
altura conveniente para descongelar é também sempre que o aparelho
se encontre vazio ou pouco carregado.
1
0
0
0
0
Aviso!
• Não utilizar aparelhos eléctricos de aquecimento nem outros meios
mecânicos ou artificiais auxiliares para acelerar o processo de descongelação, exceptuando os que são recomendados nestas instruções de
utilização.
• Não utilizar sprays de descongelação, pois eles podem ser prejudiciais
à saúde e/ou conter substâncias que danificam o plástico.
Caso se encontrem no aparelho grandes quantidades de produtos congelados, premir a tecla FROSTMATIC cerca de 12 horas antes de descongelar a fim de criar uma reserva de frio suficiente nos produtos
congelados, para a interrupção de serviço.
Cuidado! Não pegar nos produtos congelados com as mãos molhadas.
As mãos poderiam congelar e ficar agarradas aos produtos.
Tirar os produtos congelados do congelador, embrulhá-los em várias
camadas de papel de jornal e colocá-los tapados num local fresco, p. ex.
no frigorífico.
Desligar o aparelho, retirar a ficha da tomada ou desconectar o fusível.
Retirar todas as gavetas. Retirar a
tampa da base (vide capítulo “Troca
do lado de abertura da porta”). Utilizar a última gaveta para colectar
da água do descongelamento, posicionando-a para tal directamente
na frente do aparelho. Em seguida,
puxar o canal da água do descongelamento para frente.
818 14 21-01/0
25
Conselho prático: para acelerar o processo de descongelação, coloque
um tacho com água quente no congelador. Além disso, retire os
pedaços de gelo que vão caindo, ainda antes de concluída a
descongelação.
0 Depois de descongelado, limpar a fundo o congelador, incluindo todo o
equipamento interior (ver capítulo "Limpeza e conservação").
Limpeza e conservação
Por uma questão de higiene, o interior do aparelho e o seu equipamento interior deveriam ser limpos regularmente.
1
Aviso!
• Durante a limpeza, o aparelho não pode estar ligado à rede. Perigo de
choque eléctrico! Antes de iniciar os trabalhos de limpeza, desligar o
aparelho e retirar a ficha da tomada ou desligar o fusível.
• Nunca limpar o aparelho com aparelhos de limpeza a vapor. Poderia
penetrar humidade nos componentes eléctricos: perigo de choque
eléctrico! O vapor quente poderia danificar as peças de plástico.
• O aparelho tem de estar seco quando voltar a colocá-lo em funcionamento.
Atenção!
• Óleos etéreos e solventes orgânicos podem corroer as peças de plástico, p. ex.
– Sumo da casca de limão ou de laranja;
– Ácido butírico;
– Detergentes com ácido acético.
Não deixar que estas substâncias entrem em contacto com as peças
do aparelho.
• Não utilizar detergentes abrasivos.
0 Descongelar o congelador (ver capítulo "Descongelar")
0 Limpar o aparelho e o seu equipamento interior com um pano e água
morna. Juntar, eventualmente, um pouco de detergente da louça.
0 Em seguida, limpar novamente com água limpa.
Grandes camadas de pó no liquefactor aumentam o consumo de energia. Por isso, limpar uma vez por ano o liquefactor, na parte de trás do
aparelho, com uma escova macia ou com o aspirador.
0 Depois de estar tudo seco, ligar novamente o aparelho.
2
26
818 14 21-01/0
2
Conselhos práticos para poupar energia
• Não instalar o aparelho nas proximidades de fogões, aquecimentos ou
de outras fontes de calor. Com uma temperatura ambiente elevada o
compressor trabalha mais frequentemente e por períodos de tempo
mais prolongados.
• Assegurar uma ventilação e evacuação de ar suficientes na base e na
parte de trás do aparelho. Nunca tapar os orifícios de ventilação.
• Não colocar alimentos quentes no aparelho. Esperar que os alimentos
arrefeçam.
• Deixar a porta aberta apenas o tempo estritamente necessário.
• Não regular uma temperatura mais fria do que o necessário.
• Colocar os produtos congelados no frigorífico para os descongelar. O
frio dos produtos congelados é, assim, aproveitado para refrescar o
frigorífico.
• Manter o liquefactor, situado na parte de trás do aparelho, sempre
limpo.
O que fazer, se ...
Soluções para a eliminação de falhas
Caso surja uma avaria, trata-se provavelmente de uma pequena falha
que poderá ser reparada por si com o auxílio das indicações seguintes.
Não execute outros trabalhos de reparação por sua conta, caso as
seguintes informações não dêem solução ao seu problema concreto.
1
Aviso! O aparelho frigorífico só pode ser reparado por pessoal
especializado. Reparações impróprias podem dar origem a perigos
graves para o utilizador. Sendo necessário efectuar reparações, dirija-se
à casa especializada mais próxima ou ao nosso serviço de assistência
técnica.
818 14 21-01/0
27
O que fazer, se ...
Avaria
Causa possível
Solução
O aparelho não está ligado. Ligar o aparelho.
A ficha de ligação à rede
Encaixar a ficha de ligação
não está encaixada ou está
à rede na tomada.
O aparelho não funciona, a mal encaixada.
indicação verde de controlo de rede e a indicação O fusível disparou ou está Controlar o fusível, substituí-lo em caso de necessida temperatura estão apa- avariado.
dade.
gadas.
A tomada está estragada.
Todas as luzes do indicador
da temperatura estão a pis- Falha de funcionamento.
car.
A temperatura não está
regulada correctamente.
As avarias na rede eléctrica são reparadas pelo seu
electricista.
Chame o serviço de assistência técnica. Não abra a
porta do aparelho.
É favor consultar o
capítulo "Regulação da
temperatura".
A porta ficou aberta dur- Deixar a porta aberta só
ante um período de tempo durante o tempo estritaprolongado.
mente necessário.
A temperatura do congelaNas últimas 24 horas foram
dor não é suficiente.
armazenadas grandes
Premir a tecla FROSTMAquantidades de alimentos TIC.
quentes.
O aparelho está instalado
ao lado de uma fonte de
calor.
Forte formação de geada
no aparelho, eventualmente também na
vedação da porta.
28
É favor consultar o
capítulo "Local de
instalação".
Aquecer, cuidadosamente,
com um secador de cabelo
os pontos da vedação da
porta que não vedam bem
A vedação da porta não
(não a uma temperatura
veda bem (event. depois de
superior a aprox. 50 °C).
mudar o lado de abertura
Esticar, simultaneamente, a
da porta).
vedação da porta aquecida
para a pôr em forma, de
maneira a ficar correctamente assente.
818 14 21-01/0
Avaria
Ruídos estranhos.
Causa possível
Solução
O aparelho não está direito.
Reajustar os pés reguláveis
frontais.
O aparelho está em conAfastar o aparelho um
tacto com a parede ou com
pouco da parede.
outros objectos.
Um elemento, p. ex. um
tubo, na parte de trás do
aparelho, toca num outro
elemento do aparelho ou
na parede.
Depois de se premir a tecla
FROSTMATIC ou depois de
Isso é normal, não se trata
se alterar a regulação da
de uma avaria.
temperatura, o compressor
não se liga imediatamente.
Curvar, eventualmente, o
elemento em causa cuidadosamente.
O compressor liga-se automaticamente, passado
algum tempo.
Ruídos próprios do funcionamento
Os seguintes ruídos são característicos dos aparelhos frigoríficos:
• Clique
Ouve-se um clique sempre que o compressor se liga ou desliga.
• Zumbido
Sempre que o compressor começa a trabalhar, ouve-se um zumbido.
• Borbulhar/Chapinhar
Quando o agente de refrigeração aflui aos tubos delgados, ouve-se
um ruído semelhante ao borbulhar ou chapinhar. Este ruído é ainda
audível por um curto espaço de tempo, mesmo depois do compressor
se desligar.
818 14 21-01/0
29
Prescrições, normas, directivas
Este aparelho frigorífico foi concebido para uso doméstico e fabricado
em conformidade com as normas vigentes para este tipo de aparelhos.
Durante a sua produção tomaram-se as providências necessárias, especialmente as que são prescritas pela lei sobre a segurança de aparelhos
(GSG), pelas prescrições para a prevenção de acidentes relativas a
instalações frigoríficas (VBG 20) e pelos regulamentos da Associação
dos Electrotécnicos Alemães (VDE).
O circuito de refrigeração foi testado quanto ao seu estancamento.
;
Este aparelho corresponde às seguintes directivas da CE:
– 73/23/CEE de 19.2.1973 - Directiva referente à baixa tensão
– 89/336/CEE de 3.5.1989
(inclusivé directiva de rectificação 92/31/CEE) - Directiva referente à
compatibilidade electromagnética
Termos técnicos
• Agente de refrigeração
Os líquidos utilizados para a produção de frio chamam-se agentes de
refrigeração. Eles possuem um ponto de ebulição tão baixo que o
calor dos géneros alimentícios armazenados no aparelho frigorífico é
suficiente para levar o agente de refrigeração a entrar em ebulição ou
a evaporar-se.
• Circuito de refrigeração
Sistema de circulação fechado, no qual se encontra o agente de refrigeração. O circuito de refrigeração é composto, basicamente, pelo
evaporador, compressor, liquefactor e tubulações.
• Evaporador
O agente de refrigeração evapora-se no evaporador. Este calor é
extraído do interior do aparelho que, assim, arrefece. Tal como todos
os líquidos, o agente de refrigeração necessita de calor para se evaporar. Por isso, o evaporador está instalado no interior do aparelho.
• Compressor
O compressor tem a forma de um pequeno barril. Ele é accionado por
um motor eléctrico integrado e está instalado atrás, na base do aparelho. A função do compressor é retirar do evaporador o agente de
refrigeração em estado de vapor, comprimi-lo e conduzi-lo para o
liquefactor.
30
818 14 21-01/0
• Liquefactor
O liquefactor tem, quase sempre, a forma de uma grade. O agente de
refrigeração comprimido pelo compressor liquefaz-se no liquefactor.
Enquanto isso, produz-se calor que é libertado para o ambiente através da superfície do liquefactor. O liquefactor encontra-se, por isso,
no exterior do aparelho, quase sempre na parte de trás.
Serviço de assistência técnica
Se, em caso de avaria, não conseguir solucionar o problema com o
auxílio destas instruções de utilização, é favor dirigir-se à casa especializada mais próxima ou ao nosso serviço de assistência técnica. Encontrará os endereços e números de telefone no folheto em anexo
"Condições de garantia/Postos de assistência técnica".
Uma listagem precisa das peças sobressalentes necessárias, poderá evitar perdas de tempo e custos desnecessários. Por isso, é favor indicar os
seguintes dados do seu aparelho:
• Designação do modelo
• Número do produto (PNC)
• Número de fabrico (S-No.)
Estas indicações encontram-se na placa de características, no interior
do aparelho. Para que possa ter estes dados sempre à mão, recomendamos que os registe aqui.
Nota: uma deslocação injustificada do serviço de assistência técnica
está sujeita a pagamento, mesmo durante o prazo de garantia.
818 14 21-01/0
31
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
818 1421 – 01/0 - 1299
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
