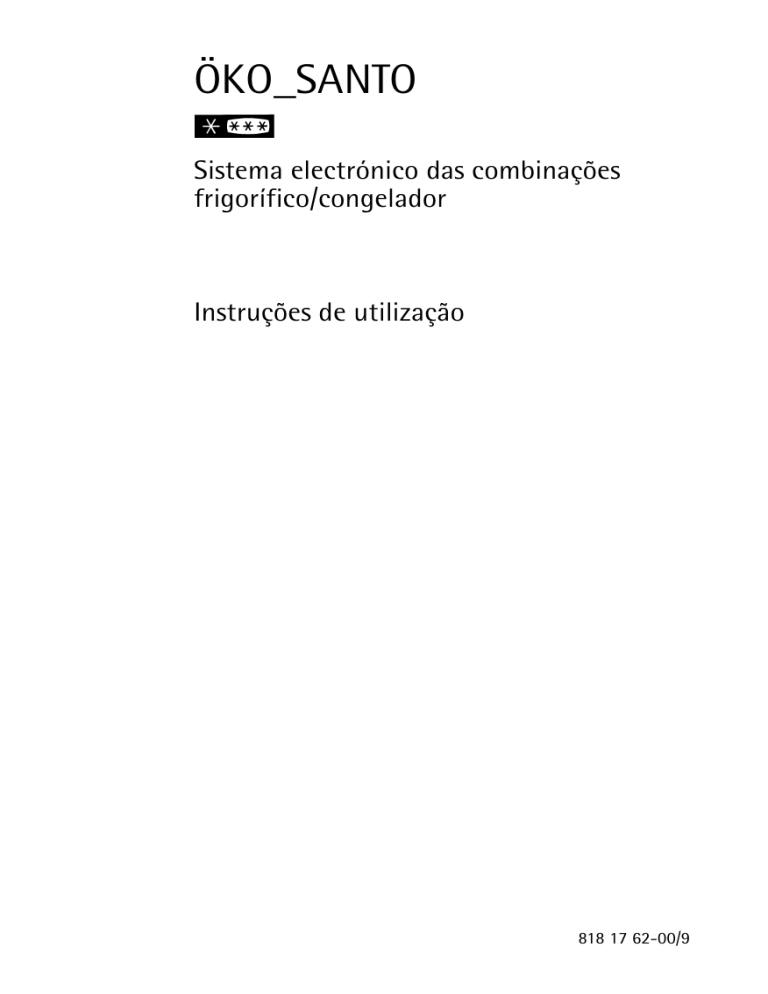

ÖKO_SANTO
Sistema electrónico das combinações
frigorífico/congelador
Instruções de utilização
818 17 62-00/9
Cara cliente, caro cliente
Antes de colocar o seu novo aparelho frigorífico em funcionamento,
leia, por favor, atentamente estas instruções de utilização. Elas incluem
informações importantes sobre a utilização segura, a instalação e a
conservação do aparelho.
Guarde, por favor, as instruções de utilização para uma consulta posterior. Entregue-as aos eventuais proprietários posteriores do aparelho.
Estas instruções de utilização destinam-se a vários modelos tecnicamente comparáveis, com equipamento diferente. Observe apenas as
instruções referentes ao modelo do seu aparelho.
1 O triângulo de sinalização e/ou as palavras de advertência (Aviso!, Cuidado!, Atenção!) destacam as indicações importantes para a sua segurança ou para o funcionamento do aparelho. Observar
impreterivelmente.
0 1. Este símbolo ou as instruções numeradas de como agir, guia-o passo a
passo na operação do aparelho.
2. ......
3
Este símbolo significa que, em seguida, irá obter informações suplementares sobre a operação e utilização prática do aparelho.
2
A folha de trevo assinala conselhos e indicações para que o aparelho
possa ser utilizado de forma económica e não prejudicial ao meioambiente.
Os termos técnicos usados nas instruções de utilização, são esclarecidos
no final, no capítulo "Termos técnicos".
As instruções de utilização fornecem-lhe indicações para a eliminação
de falhas eventuais, ver capítulo "O que fazer, se...". Se estas indicações
não forem suficientes, o nosso serviço de assistência técnica está sempre ao seu dispor.
Imprimido em papel fabricado ecologicamente
Quem pensa ecologicamente, age do mesmo modo ...
2
818 17 62-00/9
Indice
Segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Remoção de materiais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Informações sobre a embalagem do aparelho . . . . . . . . . . . . . . . . . . . . . . . . 7
Remoção de aparelhos usados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Transporte do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Remoção da protecção de transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Local de instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
O aparelho frigorífico precisa de ar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alinhar o aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ligação eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10
10
11
11
11
Mudança do lado de abertura da porta . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Descrição do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ilustração do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tabuleiro de congelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Painel de comando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Teclas para a regulação da temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicador da temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16
16
17
18
18
19
Antes de colocar o aparelho em funcionamento . . . . . . . . . . . . . . . . . . . 20
Colocação em funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Regulação da temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
COOLMATIC/FROSTMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Tecla COOLMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Tecla FROSTMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Desligar o aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Sistema de controlo e de sinalização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Alarme de temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Falhas de funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Abrir a porta do congelador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
818 17 62-00/9
3
Indice
Equipamento interior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prateleiras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Porta de interior variável . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prateleira para garrafas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gavetas e recipientes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Suporte para garrafas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25
25
25
26
26
26
Armazenamento correcto de alimentos . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Congelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Armazenamento de produtos congelados . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Preparação de cubos de gelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Símbolos de congelados/Calendário de congelador . . . . . . . . . . . . . . . . . 30
Descongelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
O frigorífico descongela-se automaticamente. . . . . . . . . . . . . . . . . . . . . . . . 30
Descongelar o congelador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Limpeza e conservação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Conselhos práticos para poupar energia . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
O que fazer, se ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Soluções para a eliminação de falhas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Substituição da lâmpada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Ruídos próprios do funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Prescrições, normas, directivas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Termos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Serviço de assistência técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
4
818 17 62-00/9
1 Segurança
A segurança dos nossos aparelhos frigoríficos corresponde aos regulamentos técnicos vigentes e à lei sobre a segurança de aparelhos. Contudo, sentimo-nos na obrigação de lhe dar a conhecer as seguintes
indicações de segurança:
Utilização conforme às disposições
• O aparelho frigorífico destina-se ao uso doméstico. Ele serve para
refrigerar e congelar alimentos e para guardar produtos congelados,
bem como para preparar gelo. Se o aparelho for utilizado para outros
fins ou operado incorrectamente, o fabricante não assume qualquer
responsabilidade pelos danos eventuais.
• Não é permitido efectuar remodelações ou alterações no aparelho frigorífico, por razões de segurança.
• Se utilizar o aparelho frigorífico para fins comerciais ou para outros
fins além da refrigeração e congelação de alimentos e do armazenamento de produtos congelados, é favor observar as prescrições legais
vigentes na sua zona.
Antes da primeira colocação em funcionamento
• Verifique se o aparelho frigorífico apresenta danos de transporte. Não
colocar, de modo algum, aparelhos danificados em funcionamento!
Em caso de danos, é favor dirigir-se aos fornecedores.
Agente de refrigeração
O aparelho contém, no circuito de refrigeração, o agente de refrigeração isobutano (R600a), um gás natural altamente compatível com o
meio-ambiente, mas que é, contudo, inflamável.
• Aviso - Ao transportar e instalar o aparelho, preste atenção para que
nenhuma das peças do circuito de refrigeração seja danificada.
• Se o circuito de refrigeração for danificado:
– É indispensável evitar fogo aberto e fontes de inflamação;
– Arejar bem o compartimento em que se encontra o aparelho.
Segurança das crianças
• Os elementos de embalagem (p. ex. folhas, esferovite) podem ser perigosos para as crianças. Perigo de asfixia! Manter os materiais de
embalagem fora do alcance das crianças!
• Antes da remoção de aparelhos usados sem conserto, é favor inutilizá-los. Retirar a ficha de ligação à rede da tomada, desmontar o
cabo de ligação à rede, retirar ou destruir eventuais fechaduras de
mola ou de ferrolho. Evitará, assim, que quaisquer crianças se fechem
818 17 62-00/9
5
Segurança
por brincadeira no aparelho (perigo de asfixia!) ou que se exponham
a quaisquer outras situações em que possam correr perigo de vida.
• As crianças não sabem, muitas vezes, avaliar os perigos relacionados
com a utilização de aparelhos domésticos. Providencie uma vigilância
adequada e não permita que as crianças brinquem com o aparelho!
No funcionamento diário
• Recipientes que contenham gases ou líquidos inflamáveis, podem tornar-se permeáveis por acção do frio. Perigo de explosão! Não guarde
no aparelho frigorífico recipientes com latas de spray, recargas para
isqueiros, etc.
• Garrafas e latas não podem ser colocadas no congelador. Elas podem
estalar quando o seu conteúdo congela - se o seu conteúdo incluir
gás, elas podem até explodir! Nunca coloque laranjadas, sumos, cerveja, vinho, champanhe, etc., no congelador. Excepção: bebidas com
elevado teor de álcool podem ser postas no congelador.
• Não meter na boca gelado nem cubos de gelo acabados de sair do
congelador. O gelado ou gelo muito frio pode ficar agarrado aos
lábios ou à língua e causar ferimentos.
• Não pegar nos produtos congelados com as mãos molhadas. As mãos
poderiam congelar e ficar agarradas aos produtos.
• Aviso - Não utilizar qualquer aparelho eléctrico dentro da área de
armazenamento de alimentos do aparelho que não tenha sido libertado pelo fabricante.
• Aviso - Não obstruir os orifícios de ventilação do revestimento do
aparelho ou dos móveis de montagem encastrada.
• Aviso - Para acelerar o descongelamento, não utilize qualquer outro
instrumento mecânico ou meio artificial diferente dos recomendados
pelo fabricante.
• Antes de iniciar trabalhos de limpeza, desligar sempre o aparelho e
retirar a ficha da tomada ou desconectar o fusível da casa.
• Produtos congelados pousados sobre o aparelho podem levar à formação de água condensada no espaço oco da placa superior do aparelho, devido ao frio. Neste espaço oco encontram-se instalados
componentes electrónicos. Se pingar água condensada sobre estes
componentes, o aparelho poderá ser danificado por um curto-circuito. Por isso, não ponha produtos congelados sobre o frigorífico.
• Para retirar a ficha da tomada, puxar a ficha e não o cabo.
6
818 17 62-00/9
Em caso de avarias
• Se algum dia o aparelho tiver uma avaria, consulte primeiro o capítulo "O que fazer, se ..." destas instruções de utilização. Se as indicações contidas neste capítulo não oferecerem uma solução para o
problema, é favor não proceder a outros trabalhos por sua conta.
• Os aparelhos frigoríficos só podem ser reparados por pessoal especializado. Reparações impróprias podem dar origem a perigos graves.
Sendo necessário efectuar reparações, dirija-se à casa especializada
mais próxima ou ao nosso serviço de assistência técnica.
Remoção de materiais
Informações sobre a embalagem do aparelho
Todos os materiais utilizados são compatíveis com o meio-ambiente!
Eles podem ser depositados numa lixeira ou queimados numa instalação de incineração de lixo, sem perigo!
Quanto aos materiais: os plásticos são recicláveis e estão marcados da
seguinte forma:
>PE< para polietileno, p. ex. nos invólucros exteriores e nos sacos que
se encontram no interior.
>PS< para poliestireno, p. ex. nas peças utilizadas para almofadar, por
princípio sem hidrocarboneto clorofluorado.
As peças de cartão são fabricadas à base de papel reciclado e deveriam
ser novamente entregues num posto de recolha de papel reciclável.
Remoção de aparelhos usados
Por questões de protecção do meio-ambiente, os aparelhos frigoríficos
têm que ser removidos de forma controlada. Isto é válido para o aparelho que usou até à data e - um dia, depois de servir o seu tempo - para
o seu novo aparelho.
1 Aviso! É favor inutilizar os aparelhos usados sem conserto, antes de
proceder à sua remoção controlada. Retirar a ficha de ligação à rede da
tomada, desmontar o cabo de ligação à rede, retirar ou destruir eventuais fechaduras de mola ou de ferrolho. Evitará, assim, que quaisquer crianças se fechem por brincadeira no aparelho (perigo de asfixia!) ou que
se exponham a quaisquer outras situações em que possam correr perigo
de vida.
818 17 62-00/9
7
Indicações relativas à remoção controlada:
• O aparelho não pode ser removido juntamente com o lixo caseiro
nem pelo serviço de recolha de móveis e utensílios domésticos usados.
• O circuito de refrigeração, especialmente o permutador térmico situado na parte de trás do aparelho, não pode ser danificado.
• Para obter informações relativas às datas ou aos postos de recolha,
dirija-se às entidades municipais competentes.
Transporte do aparelho
São necessárias duas pessoas para transportar o aparelho. Para se poder
agarrar o aparelho mais facilmente, existem duas reentrâncias respectivamente na base e na parte de cima do aparelho.
0 1. Agarrar o aparelho nas reentrâncias, nas posições apresentadas na
figura, e transportá-lo.
2. Para empurrar o aparelho para o seu local de instalação definitivo, pressionar cuidadosamente em cima, sobre a porta superior, e inclinar o
aparelho ligeiramente para trás. O peso é, assim, transferido para as
rodas traseiras, permitindo deslocar o aparelho com facilidade.
Remoção da protecção de transporte
Tanto o aparelho como algumas das peças do equipamento interior são
protegidos para o transporte.
0 1. Remover todas as fitas adesivas, bem como as peças de almofadar, do
interior do aparelho.
3
8
Eventuais resíduos de cola podem ser removidos com benzina de limpeza ou de lavagem.
818 17 62-00/9
Remoção da protecção de transporte
2. No lado de dentro das portas, retirar os elementos de protecção da
vedação das portas.
3. Com a porta aberta, tirar a protecção de transporte do mancal da porta.
Retirar a protecção para transporte das prateleiras:
4. Empurrar as peças de protecção
para frente, até a parte mais
espessa, no bordo da prateleira.
5. Puxar a prateleira para frente, até
que ela possa ser arriada e as
peças de protecção possam ser
removidas.
818 17 62-00/9
9
Instalação
Local de instalação
O aparelho deverá ser instalado num local seco e bem arejado.
A temperatura ambiente influencia o consumo de energia eléctrica e o
bom funcionamento do aparelho.
Por isso, o aparelho
– não deveria ser exposto à radiação directa do sol;
– não deveria ser instalado perto de radiadores, ao lado de um fogão
nem de outras fontes de calor;
– só deveria ser instalado num local com uma temperatura ambiente
correspondente à classe climática para a qual o aparelho foi concebido.
A classe climática é indicada na placa de características, situada à
esquerda no interior do aparelho.
A tabela seguinte mostra a temperatura ambiente correspondente a
cada classe climática:
Classe climática
para uma temperatura ambiente de
SN
+10 a +32 °C
N
+16 a +32 °C
ST
+18 a +38 °C
T
+18 a +43 °C
Se a instalação ao lado de uma fonte de calor não puder ser evitada,
terão que se respeitar os seguintes intervalos laterais mínimos:
– em relação a fogões e aquecedores eléctricos 3 cm;
– em relação a aquecedores a óleo e a carvão 30 cm.
Se estes intervalos não puderem ser respeitados, é necessário instalar
uma placa isotérmica entre o fogão/aquecedor e o aparelho frigorífico.
10
818 17 62-00/9
Instalação
O aparelho frigorífico precisa de ar
A alimentação de ar efectua-se por
baixo da porta, através das ranhuras de ventilação; a evacuação do
ar efetua-se ao longo da parede
posterior, para cima. Para que o ar
possa circular, nunca tapar nem
fechar estes orifícios de ventilação.
Atenção! Se o aparelho for instalado por baixo de um armário de
parede, terá que se deixar um
intervalo de, pelo menos, 10 cm
entre o bordo superior do aparelho
e o armário pendurado por cima.
Alinhar o aparelho
0 1. O aparelho tem de ser instalado numa posição horizontal e segura. Para
compensar eventuais desnivelamentos do piso, enroscar ou desenroscar
os pés de ajuste à frente.
Ligação eléctrica
Para a ligação eléctrica é necessária uma tomada com contacto de
segurança, devidamente instalada. A protecção eléctrica por fusível terá
que perfazer, no mínimo, 10 amperes.
Se, depois de instalado o aparelho, não se tiver mais acesso à tomada,
terá que se tomar uma providência adequada na instalação eléctrica
que permita desligar o aparelho da rede (p. ex. fusível, interruptor protector de linha, interruptor de corrente de defeito ou semelhantes, com
uma abertura de contactos de, pelo menos, 3 mm).
0 1. Antes da colocação em funcionamento, verificar se os valores da rede
eléctrica do local de instalação correspondem à tensão de conexão e ao
tipo de corrente indicados na placa de características.
P. ex.:
AC 220 ... 240 V 50 Hz ou
220 ... 240 V~50 Hz
(isto é, corrente alternada de 220 a 240 Volt, 50 Hertz)
A placa de características encontra-se no interior do aparelho, à
esquerda.
818 17 62-00/9
11
Mudança do lado de abertura da porta
O lado de abertura da porta pode ser mudado da direita (condição de
fornecimento) para a esquerda, caso o local de instalação exija isto.
1 Aviso! Durante a troca do lado de abertura da porta, o aparelho não
pode estar ligado à rede eléctrica. Puxar anteriormente a ficha da
tomada.
0 1. Abrir a porta do congelador e
puxar a tampa da base para a
frente. Mudar a tampa da dobradiça da porta, situada na tampa
da base, da esquerda para a
direita.
2. Com a porta do congelador
fechada, soltar o parafuso de
fenda em cruz da dobradiça inferior e retirar a dobradiça,
puxando-a para baixo.
3. Fechar a porta do congelador.
Abrir a porta do frigorífico e desatarraxar o parafuso de fixação do
mecanismo de auto-fechamento,
situado em cima da porta do congelador.
12
818 17 62-00/9
Mudança do lado de abertura da porta
4. Mudar o pino da dobradiça do orifício direito para o esquerdo. Retirar com cuidado a porta do
congelador, puxando-a para a
frente e colocá-la ao lado.
5. Soltar o parafuso de fixação do
mecanismo de auto-fechamento,
situado em baixo da porta do frigorífico.
6. Desaparafusar a dobradiça central.
7. Retirar com cuidado a porta do
frigorífico, puxando-a para a
frente e colocá-la ao lado.
8. Mudar o pino da dobradiça superior para a esquerda.
818 17 62-00/9
13
Mudança do lado de abertura da porta
9. Mudar o punho da porta da
esquerda para a direita,
fechando os buracos com os
pinos apropriados para este fim,
que foram fornecidos com o
aparelho.
10. Parafusar o mecanismo de auto
fechamento, à esquerda, sobre a
porta do frigorífico.
11. Colocar, com cuidado, a porta do
frigorífico no pino da dobradiça
superior, fechando-a em seguida.
12. Enfiar a dobradiça central, à
esquerda, na porta do frigorífico,
aparafusando-a na carcaça do
aparelho.
14
818 17 62-00/9
Mudança do lado de abertura da porta
13. Parafusar o mecanismo de auto
fechamento, na esquerda e em
cima, sobre a porta do congelador.
14. Empurrando cuidadosamente a
porta do congelador para cima do
pino da dobradiça central,
fechando em seguida.
15. Colocar a dobradiça inferior, à
esquerda e em baixo, na porta do
congelador, aparafusando-a.
16. Abrir a porta do congelador e
recolocar a tampa da base.
818 17 62-00/9
15
Descrição do aparelho
Ilustração do aparelho
(diferentes modelos)
Painel de comando e elementos de controlo
Prateleira para manteiga/queijo com porta
Prateleiras de arrumação na porta
Caixa variável
Prateleira para garrafas
Gavetas para fruta/legumes
Prateleiras de arrumação
Gaveta para produtos congelados (só para armazenar)
Ao descongelar, a gaveta de baixo serve também de colector de
água de descongelação.
Gavetas para produtos congelados (para armazenar e congelar)
Tabuleiro de congelar
ë
16
Placa de características (em cima ou em baixo à esquerda,
dependendo do modelo)
818 17 62-00/9
Descrição do aparelho
Tabuleiro de congelar
Em alguns modelos, sob a gaveta
superior do congelador, encontra-se um tabuleiro de congelar
com duas cuvetes para gelo.
Sobre o tabuleiro de congelar, é possível pré-congelar, por exemplo,
frutas de baga.
Vantagem: As frutas não são amassadas, mantendo a sua forma natural.
Em seguida, pode-se empacotar as frutas de baga, separando em porções e guardando-as nas gavetas.
818 17 62-00/9
17
Descrição do aparelho
Painel de comando
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Lâmpada de sinalização de ligação do frigorífico à rede (verde)
Tecla LIGA/DESLIGA para o frigorífico
Indicação da temperatura do frigorífico
Teclas de ajuste de temperatura do frigorífico
Sinalização para a função COOLMATIC activada (amarela)
• Função COOLMATIC para a refrigeração intensiva no frigorífico
Tecla COOLMATIC
Lâmpada de sinalização de ligação do congelador à rede (verde)
Tecla LIGA/DESLIGA do congelador
Indicação da temperatura do congelador
Teclas de ajuste de temperatura do congelador
Sinalização para a função FROSTMATIC activada (amarela)
• Função FROSTMATIC para o congelamento rápido no
congelador
Tecla FROSTMATIC
Lâmpada de sinalização de alarme (vermelha)
Tecla DESLIGA ALARME
(vide capítulo “Sistema de controlo e informação”)
Teclas para a regulação da temperatura
A regulação da temperatura efectua-se através
dos teclas „+“ (MAIS QUENTE) e „-“ (MAIS FRIO).
Estas teclas estão ligadas ao indicador da temperatura.
• Premindo-se uma das teclas „+“ (MAIS QUENTE) ou „-“ (MAIS FRIO), o
indicador da temperatura comuta da temperatura REAL (acende-se
uma luz) para a temperatura TEÓRICA (uma luz pisca).
18
818 17 62-00/9
Descrição do aparelho
• De cada vez que uma destas teclas é premida, a temperatura TEÓRICA
avança mais um campo de indicação.
• Não sendo premida nenhuma tecla, o indicador da temperatura
comuta automaticamente para a temperatura REAL, após um breve
período de tempo (aprox. 5 seg.).
Temperatura TEÓRICA significa:
A temperatura que deverá existir no frigorífico ou no congelador pode
ser regulada para uma das temperaturas existentes no indicador. A temperatura TEÓRICA é indicada de forma intermitente.
Temperatura REAL significa:
O indicador da temperatura mostra a temperatura actual, realmente
existente no frigorífico ou no congelador. A temperatura REAL é indicada através de uma luz acesa.
Indicador da temperatura
O indicador da temperatura pode mostrar várias informações.
• Durante o funcionamento normal, é indicada a temperatura actualmente existente no frigorífico ou no congelador (temperatura REAL).
A luz correspondente está acesa.
• Se a temperatura existente no congelador for superior à margem de
indicação do indicador da temperatura, o indicador de alarme vermelho fica a piscar e todas as luzes do indicador da temperatura se apagam.
• Se a temperatura existente no frigorífico ou no congelador for inferior à margem de indicação do indicador da temperatura, a luz correspondente à indicação mais baixa (+2 ou -24) continua acesa.
• Durante a regulação da temperatura, a temperatura actualmente
regulada é indicada de forma intermitente (temperatura TEÓRICA).
• Se o aparelho tiver alguma falha que impeça o registo da temperatura, todas as luzes do indicador da temperatura ficam a piscar.
818 17 62-00/9
19
Antes de colocar o aparelho em
funcionamento
1 Antes de conectar o aparelho à rede eléctrica e utilizá-lo pela primeira
vez, caso o mesmo tenha sido transportado na posição vertical, deixe-o
de pé por 30 minutos. Se ele, porém, tiver sido transportado na posição
horizontal (deitado), deixe-o de pé, antes de utilizá-lo, por 4 horas,
afim de que o óleo possa retornar ao compressor. Caso contrário, o
compressor pode vir a ser danificado
0 1. Por favor, antes do primeiro uso, limpe o interior e todas as peças do
aparelho (vide capítulo “Limpeza e cuidados”).
20
818 17 62-00/9
Colocação em funcionamento
O frigorífico e o congelador podem funcionar e ser regulados independentemente um do outro.
0 1. Encaixar a ficha de ligação à rede na tomada.
Colocação do frigorífico em funcionamento
0 1. Premir a tecla LIGA/DESLIGA do frigorífico.
A indicação verde de controlo de rede do frigorífico acende-se.
2. Regular a temperatura desejada para o frigorífico (ver capítulo "Regulação da temperatura").
3
Uma vez que o frigorífico alcança rapidamente a temperatura desejada,
poderá guardar géneros alimentícios logo após a ligação.
Colocação do congelador em funcionamento
0 1. Premir a tecla LIGA/DESLIGA do congelador.
A indicação verde de controlo de rede do congelador acende-se. Um
alarme sonoro é entoado e a indicação vermelha de alarme sinaliza,
através de luz intermitente, que a temperatura necessária ainda não foi
alcançada.
2. Para desligar o alarme sonoro, premer a tecla DESLIGA ALARME.
3
O alarme sonoro é desligado automaticamente após uma hora, caso ele
não tenha sido desligado manualmente.
3. Regular a temperatura para -18 °C ou para uma temperatura ainda
mais fria (ver capítulo "Regulação da temperatura").
4. Espere que o congelador tenha alcançado a temperatura de -18 °C ou
que a luz da indicação de alarme vermelha se apague, antes de meter
géneros alimentícios no congelador.
Regulação da temperatura
Com o respectivo regulador da temperatura, é possível regular
separadamente a temperatura desejada para o frigorífico e para o
congelador.
0 1. Prima uma dos teclas „+“ (MAIS QUENTE) ou „-“ (MAIS FRIO).
A indicação da temperatura comuta e indica de forma intermitente a
temperatura TEÓRICA actualmente regulada.
818 17 62-00/9
21
2. Para regular uma temperatura mais elevada, prima a tecla „+“ (MAIS
QUENTE). Para regular uma temperatura mais baixa, prima a tecla „-“
(MAIS FRIO). O indicador da temperatura mostra imediatamente a temperatura alterada.
De cada vez que a tecla é premida, a temperatura avança mais um
campo de indicação.
Nota: Do ponto de vista científico, é suficiente uma temperatura de
+5 °C para a câmara frigorífica e -18 °C para o armazenamento de produtos congelados.
3
Se as teclas não voltarem a ser premidas, depois de concluída a regulação da temperatura, o indicador da temperatura comuta após um breve
período de tempo (aprox. 5 seg.) e mostra novamente a temperatura
REAL, actualmente existente no congelador ou no frigorífico.
Importante! Verifique se a temperatura de armazenamento é mantida,
controlando regularmente o indicador de alarme vermelho e o indicador da temperatura.
COOLMATIC/FROSTMATIC
Tecla COOLMATIC
A função COOLMATIC destina-se à refrigeração rápida de
maiores quantidades de alimentos no frigorífico, como p.
ex. bebidas e saladas, por ocasião de uma festa.
0 1. A função COOLMATIC é activada, preminda-se a tecla COOLMATIC. O
indicador amarelo acende-se.
A função COOLMATIC proporciona agora uma refrigeração intensiva.
Para tal, é ajustada automaticamente uma temperatura TEÓRICA de
+2 °C. Após 6 horas, a função COOLMATIC desactiva-se automaticamente. A temperatura TEÓRICA anteriormente regulada é de novo
adoptada e a indicação da temperatura visualiza novamente a
temperatura momentânea do frigorífico.
2. A função COOLMATIC pode ser desactivada manualmente em qualquer
altura, executando novamente, pela mesma ordem, os passos acima
descritos para a ligação da função COOLMATIC.
22
818 17 62-00/9
Tecla FROSTMATIC
A função FROSTMATIC acelera a congelação de alimentos
frescos e protege, simultaneamente, os alimentos já congelados contra um aquecimento indesejado.
0 1. A função FROSTMATIC é activada, preminda-se a tecla FROSTMATIC. O
indicador amarelo acende-se.
2. Esta função pode ser desactivada manualmente em qualquer altura,
premindo-se novamente a tecla FROSTMATIC. O indicador amarelo
apaga-se.
Se a função FROSTMATIC não for desactivada manualmente, o sistema
electrónico do aparelho desactiva-a automaticamente após 48 horas.
O indicador amarelo apaga-se.
Desligar o aparelho
3
O frigorífico e o congelador podem desligar independentemente um do
outro.
0 1. Para desligar o aparelho, prima as teclas LIGAR/DESLIGAR até que o
indicador de ligação à rede se apague.
Nota:
O ajuste do aparelho não pode ser modificado com a ficha fora da
tomada ou se houver falta de energia eléctrica.
Após a ligação à rede, o aparelho retoma o estado em que se encontrava antes de ser desligado da corrente.
Para colocar o aparelho fora de funcionamento durante um período de tempo mais prolongado:
0 1. Desligue o aparelho, premindo as teclas LIGAR/DESLIGAR até que o
indicador de ligação à rede se apague.
2. Retire a ficha da tomada, desligue o disjuntor ou retire o fusível.
3. Descongele a câmara congeladora e limpe-a meticulosamente (ver
capítulo "Limpeza e Cuidados").
4. Por fim, deixe a porta aberta para evitar a formação de maus cheiros.
818 17 62-00/9
23
Sistema de controlo e de sinalização
O sistema de controlo e de sinalização é composto pelo indicador da
temperatura, pelo indicador óptico de alarme e pelo dispositivo de
alarme acústico.
O sistema sinaliza:
– qualquer subida exagerada da temperatura na câmara congeladora;
– falhas de funcionamento do aparelho.
Alarme de temperatura
Sempre que a temperatura do congelador estiver mais quente que
-12 °C, o indicador de alarme vermelho começa a piscar e soa um
alarme sonoro. O motivo da elevação de temperatura pode ser:
– à abertura frequente ou prolongada da porta;
– ao armazenamento de grandes quantidades de géneros alimentícios;
– a uma falha do aparelho.
Com a tecla ALARME OFF, é possível desligar o sinal de alarme. O indicador e o sinal de alarme desligam-se automaticamente, logo que a
temperatura REAL da câmara congeladora desça novamente até à margem de indicação.
3
O alarme sonoro é desligado automaticamente após uma hora, mesmo
se a temperatura REAL ainda difere-se da temperatura TÉORICA. A indicação vermelha de alarme continua a piscar.
Falhas de funcionamento
Se o sistema electrónico do aparelho detectar uma falha técnica que
impeça o registo da temperatura REAL, todas as luzes do indicador da
temperatura ficam a piscar. O aparelho trabalha, então, com um programa de emergência até que o serviço de assistência técnica proceda à
reparação da falha.
Abrir a porta do congelador
Quando se fecha a porta do congelador do aparelho que se encontra
em funcionamento, talvez não seja possível abri-la de novo imediatamente visto que se forma, primeiramente, uma depressão no congelador que mantém a porta fechada até que haja uma compensação de
pressão. Passados alguns minutos, pode abrir-se a porta novamente.
24
818 17 62-00/9
Equipamento interior
Prateleiras
0 1. É indispensável introduzir sempre uma prateleira nas guias inferiores,
sobre as gavetas para fruta e legumes. Ela terá que ficar sempre nesta
posição para que a fruta e os legumes se conservem frescos por mais
tempo.
As outras prateleiras podem ser
colocadas à altura desejada:
0 1. Para tal, puxar a prateleira para a
frente até que seja possível deslocá-la para cima ou para baixo
e retirá-la.
2. Para colocar a prateleira num
outro nível, é favor proceder pela
ordem inversa.
Arrumar produtos altos:
0 1. Retirar a parte frontal da prate-
leira de vidro variável, composta
por duas partes, e introduzi-la
num outro nível. Assim, fica-se
com espaço para arrumar produtos mais altos na prateleira situada por baixo desta.
Porta de interior variável
Sendo necessário, as prateleiras da porta podem ser retiradas, puxandoas para cima, e introduzidas noutros níveis.
818 17 62-00/9
25
Equipamento interior
Prateleira para garrafas
Colocar as garrafas da prateleira
com a boca para frente.
Atenção: Só guardar deitadas garrafas que ainda não tenham sido
abertas.
Para guardar garrafas já abertas, a
prateleira para garrafas pode ser
colocada na posição inclinada.
0 1. Para tal, puxe a prateleira para
garrafas para frente, até que seja
possível levantá-la. Em seguida,
colocar a prateleira da frente em
um nível mais alto.
Gavetas e recipientes
Jogo de gavetas variável
As duas gavetas grandes para fruta e legumes podem ser subdivididas
através de uma parede de separação ajustável (só em alguns modelos).
Suporte para garrafas
(não existente em todos os modelos)
Existe em alguns modelos um
suporte para garrafas. Ele serve
como protecção para que a garrafa
não vire e pode ser deslocado lateralmente.
26
818 17 62-00/9
Armazenamento correcto de alimentos
Por razões de ordem física, existem
no frigorífico diferentes zonas de
temperatura. A zona mais fria é na
prateleira inferior, por cima das
gavetas da fruta e dos legumes.
Zonas mais quentes são as prateleiras
superiores e as prateleiras da porta. O
exemplo ao lado mostra que zonas
do frigorífico possuem a temperatura
conveniente para os diversos tipos de
alimentos.
Na gaveta de baixo do congelador
não se deveria congelar alimentos,
mas apenas armazenar produtos já
congelados.
Conselho prático: os alimentos
deveriam ser sempre postos no frigorífico depois tapados ou embalados
para se evitar que sequem e que
tomem o cheiro ou o gosto de outros
alimentos armazenados.
Para embalar são apropriados:
– Sacos e folhas para conservação fresca, de polietileno;
– Recipientes de plástico com tampa;
– Coberturas especiais de plástico com elástico;
– Folha de alumínio.
818 17 62-00/9
27
Congelar
Exceptuando a última gaveta que serve apenas para armazenar, todas
as outras prateleiras e gavetas são próprias para congelar.
Atenção!
• Antes de se congelarem géneros alimentícios, a temperatura REAL do
congelador tem de ser de -18 °C ou ainda mais fria.
• É favor respeitar a capacidade de congelação indicada na placa de
características. A capacidade de congelação é a quantidade máxima
de produtos frescos que pode ser congelada dentro de um período de
24 horas. Se pretender congelar alimentos em vários dias seguidos,
congele apenas entre 2/3 a 3/4 da quantidade indicada na placa de
características.
• Não congelar, de modo algum, uma segunda vez géneros alimentícios
já descongelados, sem que tenham sido previamente preparados
(cozinhados).
0 1. Quando se pretende aproveitar a capacidade máxima de congelação,
premir a tecla FROSTMATIC, 24 horas - para quantidades mais pequenas
são suficientes 4 a 6 horas - antes de congelar. O indicador amarelo fica
aceso.
3
Não é necessário premir a tecla FROSTMATIC para congelar pequenas
quantidades de alimentos até 3 kg.
2. Antes de congelar, embalar todos os alimentos hermeticamente para
que não sequem, não percam o seu sabor e não tomem o gosto de
outros produtos congelados.
Cuidado! Cuidado! Não pegar nos produtos congelados com as mãos
molhadas. As mãos poderiam congelar e ficar agarradas aos produtos.
3. Colocar os alimentos embalados nas prateleiras ou nas gavetas. Os produtos não congelados não devem entrar em contacto com os produtos
já congelados, caso contrário os produtos congelados poderão descongelar ligeiramente.
3
O sistema electrónico do aparelho desactiva a função Frostmatic após
48 horas. O indicador amarelo apaga-se. Esta função também pode ser
desactivada manualmente, premindo-se novamente a tecla FROSTMATIC.
Conselhos práticos:
• Próprios para embalar os produtos a congelar são:
– Sacos e folhas para congelar de polietileno;
– Caixas especiais para produtos congelados;
– Folha de alumínio especialmente forte.
28
818 17 62-00/9
• Para fechar os sacos e as folhas são apropriados:
Molas de plástico, elásticos ou fitas adesivas.
• Antes de os fechar, alisar os sacos e as folhas para deixar sair o ar,
visto que o ar favorece a secagem dos produtos congelados.
• Formar embalagens achatadas, pois estas congelam mais rapidamente.
• Não encher as caixas para produtos congelados até ao bordo superior
com produtos líquidos ou pastosos, dado que estes produtos dilatam
ao congelar.
Nota para as estações de controlo:
É possível requerer directamente ao fabricante planos de empilhamento
para o apuramento da potência de congelação ou do tempo de reaquecimento.
Armazenamento de produtos congelados
Atenção! A temperatura necessária de -18 °C tem que ter sido alcançada, antes de armazenar, pela primeira vez, produtos já congelados no
congelador.
• Só armazenar alimentos já embalados para que não sequem, não percam o seu sabor e não tomem o gosto de outros produtos congelados.
• Respeitar os períodos de armazenamento e os prazos de conservação.
2
Guardar, se possível, os produtos congelados nas gavetas, separando-os
de acordo com o seu tipo. Alguns modelos possuem marcadores para
encaixar nas gavetas. Para marcar o conteúdo das diferentes prateleiras,
encaixar os marcadores por cima do respectivo símbolo (ver capítulo
"Símbolos de congelados/Calendário de congelador"). Tem-se, assim,
uma melhor visão de conjunto, evita-se uma abertura prolongada da
porta e poupa-se energia.
Preparação de cubos de gelo
0 1. Encher a cuvete de gelo com àgua até 3/4, colocá-la no tabuleiro de
congelar ou numa gaveta do congelador e deixar congelar.
2. Para tirar os cubos de gelo, torcer ligeiramente a cuvete ou colocá-la
por um instante sob àgua corrente.
Atenção! Se a cuvete de gelo ficar presa ao tabuleiro de congelar ou à
gaveta, não utilizar objectos pontiagudos ou angulosos para a soltar.
Utilizar de preferência o cabo de uma colher ou objectos semelhantes.
818 17 62-00/9
29
Símbolos de congelados/Calendário de congelador
(só em alguns modelos)
• Os símbolos que se encontram
nas gavetas mostram diversos
tipos de produtos congelados.
• Os números indicam o tempo de armazenamento em meses, para
cada tipo de produto congelado. Se é válido o valor superior ou inferior dos tempos de armazenamento indicados, depende da qualidade
dos alimentos e da sua preparação antes de serem congelados. Para
alimentos com um grande teor de gordura, é sempre válido o valor
inferior.
• Encaixando nas gavetas os
marcadores, juntamente fornecidos, poderá marcar que
alimentos se encontram na
respectiva gaveta.
Descongelar
O frigorífico descongela-se automaticamente.
O processo de descongelamento no frigorífico é iniciado assim que o
compressor pára.
A água de condensação é recolhida na calha de escoamento, situada na
parede posterior do frigorífico, é conduzida através do orifício de escoamento para o recipiente de recolha do compressor e é aqui evaporada.
Descongelar o congelador
Durante o funcionamento e ao abrir a porta deposita-se humidade em
forma de geada no congelador, principalmente em cima, no centro.
Remova esta geada de tempos a tempos com uma raspadeira macia de
plástico, como p. ex. uma rapadeira de massa. Não utilizar, de modo
algum, objectos duros ou pontiagudos para esse fim.
30
818 17 62-00/9
Descongelar
Deve-se descongelar quando a camada de geada atingir uma espessura
de aproximadamente 4 milímetros; mas, pelo menos, uma vez por ano.
Uma altura conveniente para descongelar é sempre que o aparelho se
encontre vazio ou pouco carregado.
1 Aviso!
• Não utilizar aparelhos eléctricos de aquecimento nem outros meios
mecânicos ou artificiais auxiliares para acelerar o processo de descongelação, exceptuando os que são recomendados nestas instruções de
utilização.
• Não utilizar sprays de descongelação, pois eles podem ser prejudiciais
à saúde e/ou conter substâncias que danificam o plástico.
0 1. Cerca de 12 horas antes de descongelar, premir o botão FROSTMATIC a
fim de criar uma reserva de frio suficiente nos produtos congelados,
para a interrupção de serviço.
Cuidado! Não pegue nos produtos congelados com as mãos molhadas.
As mãos poderiam congelar e ficar agarradas aos produtos.
2. Tirar os produtos congelados do congelador, embrulhá-los em várias
camadas de papel de jornal e colocá-los tapados num local fresco, p. ex.
no frigorífico.
3. Desligar o frigorífico e o congelador e retirar a ficha da tomada ou desconectar o fusível.
4. Retirar todas as gavetas. Retirar a
tampa da base (vide capítulo “Troca
do lado de abertura da porta”). Utilizar a última gaveta para colectar
da água do descongelamento, posicionando-a para tal directamente
na frente do aparelho. Em seguida,
puxar o canal da água do descongelamento para frente.
Conselho prático: para acelerar o
processo de descongelação, coloque um tacho com água quente no
congelador. Além disso, retire os pedaços de gelo que vão caindo, ainda
antes de concluída a descongelação.
5. Depois de descongelado, limpar a fundo o congelador, incluindo todo o
equipamento interior (ver capítulo "Limpeza e conservação").
818 17 62-00/9
31
Limpeza e conservação
Por uma questão de higiene, o interior do aparelho e o seu equipamento interior deveriam ser limpos regularmente.
1 Aviso!
• Durante a limpeza, o aparelho não pode estar ligado à rede. Perigo de
choque eléctrico! Antes de iniciar os trabalhos de limpeza, desligar o
aparelho e retirar a ficha da tomada ou desligar o fusível.
• Nunca limpar o aparelho com aparelhos de limpeza a vapor. Poderia
penetrar humidade nos componentes eléctricos: perigo de choque
eléctrico! O vapor quente poderia danificar as peças de plástico.
• O aparelho tem de estar seco quando voltar a colocá-lo em funcionamento.
Atenção!
• Óleos etéreos e solventes orgânicos podem corroer as peças de plástico, p. ex.
– Sumo da casca de limão ou de laranja;
– Ácido butírico;
– Detergentes com ácido acético.
Não deixar que estas substâncias entrem em contacto com as peças
do aparelho.
• Não utilizar detergentes abrasivos.
0 1. Quando se pretende limpar apenas o frigorífico, premir o botão FROSTMATIC, algumas horas antes, a fim de criar uma reserva de frio suficiente no congelador, para a interrupção de serviço. Depois disso, não
voltar a abrir a porta do congelador.
2. Antes da limpeza, descongelar o congelador (ver capítulo "Descongelar").
3. Desligar o frigorífico e o congelador e retirar a ficha da tomada ou desconectar o fusível.
4. Limpar o aparelho e o seu equipamento interior com um pano e água
morna. Juntar, eventualmente, um pouco de detergente da louça.
5. Em seguida, limpar novamente com água limpa.
6. Controlar o orifício de escoamento da água de descongelação na
parede posterior do frigorífico. Se o orifício de escoamento da água
estiver entupido, desentupi-lo com o auxílio de um arame.
32
818 17 62-00/9
2
Grandes camadas de pó no liquefactor reduzem a capacidade frigorífica
e aumentam o consumo de energia. Por isso, limpar uma vez por ano o
liquefactor, na parte de trás do aparelho, com uma escova macia ou
com o aspirador.
7. Depois de estar tudo seco, ligar novamente o aparelho.
2
Conselhos práticos para poupar energia
• Não instalar o aparelho nas proximidades de fogões, aquecimentos ou
de outras fontes de calor. Com uma temperatura ambiente elevada o
compressor trabalha mais frequentemente e por períodos de tempo
mais prolongados.
• Assegurar uma ventilação e evacuação de ar suficientes na base e na
parte de trás do aparelho. Nunca tapar os orifícios de ventilação.
• Não colocar alimentos quentes no aparelho. Esperar que os alimentos
arrefeçam.
• Deixar a porta aberta apenas o tempo estritamente necessário.
• Não regular uma temperatura mais fria do que o necessário.
• Colocar os produtos congelados na parte frigorífica para os descongelar. O frio dos produtos congelados é, assim, aproveitado para
refrescar a parte frigorífica.
• Manter o liquefactor, situado na parte de trás do aparelho, sempre
limpo.
818 17 62-00/9
33
O que fazer, se ...
Soluções para a eliminação de falhas
Caso surja uma avaria, trata-se provavelmente de uma pequena falha
que poderá ser reparada por si com o auxílio das indicações seguintes.
Não execute outros trabalhos de reparação por sua conta, caso as
seguintes informações não dêem solução ao seu problema concreto.
1 Aviso! O aparelho frigorífico só pode ser reparado por pessoal
especializado. Reparações impróprias podem dar origem a perigos
graves para o utilizador. Sendo necessário efectuar reparações, dirija-se
à casa especializada mais próxima ou ao nosso serviço de assistência
técnica.
Avaria
Causa possível
Solução
O aparelho não está ligado. Ligar o aparelho.
A ficha de ligação à rede
Encaixar a ficha de ligação
não está encaixada ou está
à rede na tomada.
O aparelho não funciona, a mal encaixada.
indicação verde de controlo de rede e a indicação O fusível disparou ou está Controlar o fusível, substituí-lo em caso de necessida temperatura estão apa- avariado.
dade.
gadas.
A tomada está estragada.
Todas as luzes do indicador
da temperatura estão a pis- Falha de funcionamento.
car.
Forte formação de geada
no aparelho, eventualmente também na vedação da porta.
34
As avarias na rede eléctrica
são reparadas pelo seu
electricista.
Chame o serviço de assistência técnica. Não abra a
porta do aparelho.
Aquecer, cuidadosamente,
com um secador de cabelo
os pontos da vedação da
porta que não vedam bem
A vedação da porta não
(não a uma temperatura
veda bem (event. depois de
superior a aprox. 50 °C).
mudar o lado de abertura
Esticar, simultaneamente, a
da porta).
vedação da porta aquecida
para a pôr em forma, de
maneira a ficar correctamente assente.
818 17 62-00/9
O que fazer, se ...
Avaria
A temperatura do frigorífico ou do congelador não
é suficiente.
Causa possível
A temperatura não está
regulada correctamente.
É favor consultar o capítulo "Regulação da temperatura".
A porta ficou aberta
durante um período de
tempo prolongado.
Deixar a porta aberta só
durante o tempo estritamente necessário.
Nas últimas 24 horas foram
armazenadas grandes
Premir a tecla COOLMATIC
quantidades de alimentos e/ou FROSTMATIC.
quentes.
O aparelho está instalado
ao lado de uma fonte de
calor.
A iluminação interior não
funciona.
Reajustar os pés reguláveis
frontais.
O aparelho está em conAfastar o aparelho um
tacto com a parede ou com
pouco da parede.
outros objectos.
Um elemento, p. ex. um
tubo, na parte de trás do
aparelho, toca num outro
elemento do aparelho ou
na parede.
Depois de se premir a tecla
COOLMATIC ou
FROSTMATIC ou depois de
Isso é normal, não se trata
se ter alterado a regulação
de uma avaria.
da temperatura, o compressor não se liga
imediatamente.
818 17 62-00/9
É favor consultar o capítulo "Local de instalação".
A lâmpada está estragada.
É favor consultar o ponto
Atenção: Após 20 minutos,
"Substituição da lâmpada"
a iluminação interna desneste capítulo.
liga-se automaticamente.
O aparelho não está direito.
Ruídos estranhos.
Solução
Curvar, eventualmente, o
elemento em causa cuidadosamente.
O compressor liga-se automaticamente, passado
algum tempo.
35
O que fazer, se ...
Substituição da lâmpada
3
Por motivos de segurança, após 20 minutos, a iluminação interna do
aparelho desliga-se automaticamente. Ao abrir-se novamente a porta,
ela acende-se novamente.
1 Aviso! Perigo de choque eléctrico! Antes de proceder à substituição da
lâmpada, desligar o aparelho e retirar a ficha de ligação à rede da
tomada ou desconectar o fusível.
Dados da lâmpada: 220-240 V, máx. 25 W, porta-lâmpadas: E 14
0 1. Para desligar o aparelho, premir os dois botões LIGAR/DESLIGAR até que
o indicador de ligação à rede se apague.
2. Retirar a ficha de ligação à rede da tomada.
3. Para substituir a lâmpada, desatarraxar o parafuso de fendas em cruz
e retirar a cobertura da lâmpada
puxando-a para baixo.
4. Substituir a lâmpada fundida.
5. Instalar novamente a cobertura da
lâmpada e voltar a atarraxar o
parafuso de fendas em cruz.
36
818 17 62-00/9
Ruídos próprios do funcionamento
Os seguintes ruídos são característicos dos aparelhos frigoríficos:
• Clique
Ouve-se um clique sempre que o compressor se liga ou desliga.
• Zumbido
Sempre que o compressor começa a trabalhar, ouve-se um zumbido.
• Borbulhar/Chapinhar
Quando o agente de refrigeração aflui aos tubos delgados, ouve-se
um ruído semelhante ao borbulhar ou chapinhar. Este ruído é ainda
audível por um curto espaço de tempo, mesmo depois do compressor
se desligar.
Prescrições, normas, directivas
Este aparelho frigorífico foi concebido para uso doméstico e fabricado
em conformidade com as normas vigentes para este tipo de aparelhos.
Durante a sua produção tomaram-se as providências necessárias, especialmente as que são prescritas pela lei sobre a segurança de aparelhos
(GSG), pelas prescrições para a prevenção de acidentes relativas a instalações frigoríficas (VBG 20) e pelos regulamentos da Associação dos
Electrotécnicos Alemães (VDE).
O circuito de refrigeração foi testado quanto ao seu estancamento.
; Este aparelho corresponde às seguintes directivas da CE:
– 73/23/CEE de 19.2.1973 - Directiva referente à baixa tensão
– 89/336/CEE de 3.5.1989
(inclusivé directiva de rectificação 92/31/CEE) - Directiva referente à
compatibilidade electromagnética
818 17 62-00/9
37
Termos técnicos
• Agente de refrigeração
Os líquidos utilizados para a produção de frio chamam-se agentes de
refrigeração. Eles possuem um ponto de ebulição tão baixo que o
calor dos géneros alimentícios armazenados no aparelho frigorífico é
suficiente para levar o agente de refrigeração a entrar em ebulição ou
a evaporar-se.
• Circuito de refrigeração
Sistema de circulação fechado, no qual se encontra o agente de refrigeração. O circuito de refrigeração é composto, basicamente, pelo
evaporador, compressor, liquefactor e tubulações.
• Evaporador
O agente de refrigeração evapora-se no evaporador. Este calor é
extraído do interior do aparelho que, assim, arrefece. Tal como todos
os líquidos, o agente de refrigeração necessita de calor para se evaporar. Por isso, o evaporador está instalado no interior do aparelho.
• Compressor
O compressor tem a forma de um pequeno barril. Ele é accionado por
um motor eléctrico integrado e está instalado atrás, na base do aparelho. A função do compressor é retirar do evaporador o agente de
refrigeração em estado de vapor, comprimi-lo e conduzi-lo para o
liquefactor.
• Liquefactor
O liquefactor tem, quase sempre, a forma de uma grade. O agente de
refrigeração comprimido pelo compressor liquefaz-se no liquefactor.
Enquanto isso, produz-se calor que é libertado para o ambiente através da superfície do liquefactor. O liquefactor encontra-se, por isso,
no exterior do aparelho, quase sempre na parte de trás.
38
818 17 62-00/9
Serviço de assistência técnica
Se, em caso de avaria, não conseguir solucionar o problema com o auxílio destas instruções de utilização, é favor dirigir-se à casa especializada
mais próxima ou ao nosso serviço de assistência técnica. Encontrará os
endereços e números de telefone no folheto em anexo "Condições de
garantia/Postos de assistência técnica".
Uma listagem precisa das peças sobressalentes necessárias, poderá evitar perdas de tempo e custos desnecessários. Por isso, é favor indicar os
seguintes dados do seu aparelho:
• Designação do modelo
• Número do produto (PNC)
• Número de fabrico (S-No.)
Estas indicações encontram-se na placa de características, no interior
do aparelho. Para que possa ter estes dados sempre à mão, recomendamos que os registe aqui.
Nota: uma deslocação injustificada do serviço de assistência técnica
está sujeita a pagamento, mesmo durante o prazo de garantia.
818 17 62-00/9
39
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
818 17 62– 00/9 - 1100
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
