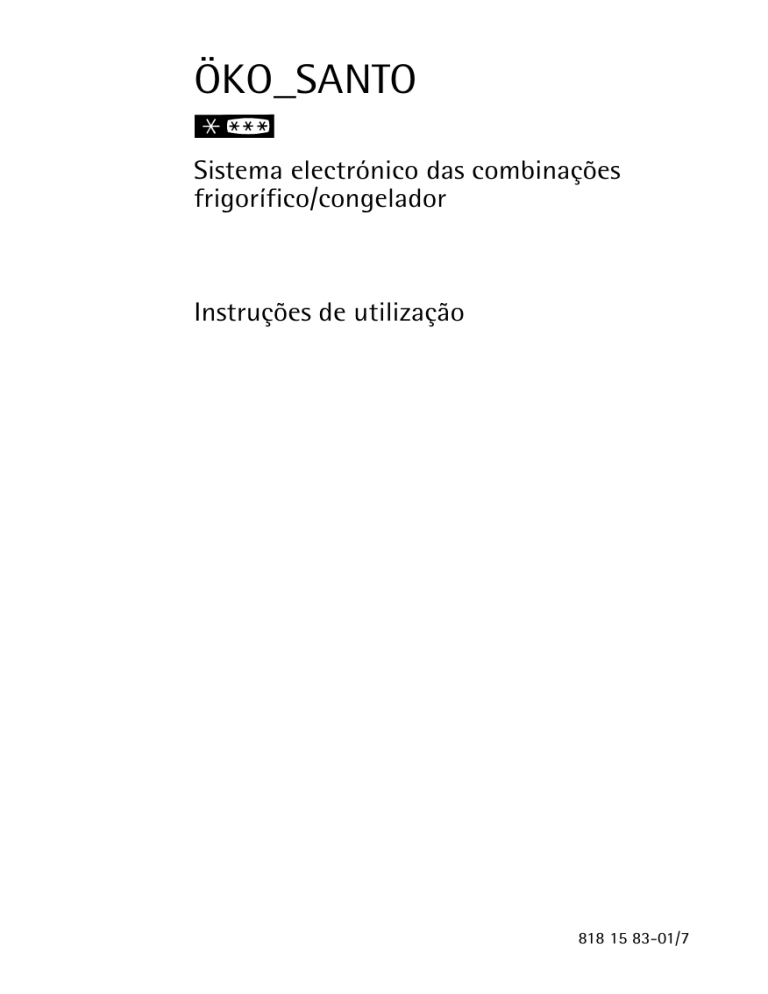

ÖKO_SANTO
Sistema electrónico das combinações
frigorífico/congelador
Instruções de utilização
818 15 83-01/7
Cara cliente, caro cliente
Antes de colocar o seu novo aparelho frigorífico em funcionamento,
leia, por favor, atentamente estas instruções de utilização. Elas incluem
informações importantes sobre a utilização segura, a instalação e a
conservação do aparelho.
Guarde, por favor, as instruções de utilização para uma consulta
posterior. Entregue-as aos eventuais proprietários posteriores do
aparelho.
O triângulo de sinalização e/ou as palavras de advertência (Aviso!,
Cuidado!, Atenção!) destacam as indicações importantes para a sua
segurança ou para o funcionamento do aparelho. Observar
impreterivelmente.
0 Este símbolo guia-o passo a passo na operação do aparelho.
1
3
Este símbolo significa que, em seguida, irá obter informações
suplementares sobre a operação e utilização prática do aparelho.
2
A folha de trevo assinala conselhos e indicações para que o aparelho
possa ser utilizado de forma económica e não prejudicial ao meioambiente.
Os termos técnicos usados nas instruções de utilização, são esclarecidos
no final, no capítulo "Termos técnicos".
As instruções de utilização fornecem-lhe indicações para a eliminação
de falhas eventuais, ver capítulo "O que fazer, se...". Se estas indicações
não forem suficientes, o nosso serviço de assistência técnica está
sempre ao seu dispor.
Imprimido em papel fabricado ecologicamente
Quem pensa ecologicamente, age do mesmo modo ...
2
818 15 83-01/7
Indice
Segurança . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Remoção de materiais . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Informações sobre a embalagem do aparelho . . . . . . . . . . . . . . . . . . . . . . . . 7
Remoção de aparelhos usados . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Transporte do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Remoção da protecção de transporte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Montar o punho da porta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Local de instalação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
O aparelho frigorífico precisa de ar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alinhar o aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ligação eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
11
12
12
12
Mudança do lado de abertura da porta . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Descrição do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ilustração do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tabuleiro de congelar com acumulador de frio . . . . . . . . . . . . . . . . . . . . . . .
Quadro de serviço . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Regulador da temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Mudar o lado de abertura da porta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17
17
18
19
20
20
Antes de colocar o aparelho em funcionamento . . . . . . . . . . . . . . . . . . . 21
Colocação em funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Regulação da temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Frigorífico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Congelador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
COOLMATIC/FROSTMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
COOLMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
FROSTMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Descrição do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Regime de férias . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
818 15 83-01/7
3
Indice
Sistema de controlo e de informação . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alarme de temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alarme de descongelação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Falhas de funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27
27
28
28
Abrir a porta do congelador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Equipamento interior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prateleiras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Prateleira para garrafas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Porta de interior variável . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gavetas e recipientes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Suporte para garrafas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29
29
29
30
30
30
Armazenamento correcto de alimentos . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Congelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Armazenamento de produtos congelados . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Preparação de cubos de gelo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Símbolos de congelados/Calendário de congelador . . . . . . . . . . . . . . . . . 34
Descongelar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
O frigorífico descongela-se automaticamente. . . . . . . . . . . . . . . . . . . . . . . . 34
Descongelar o congelador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Limpeza e conservação . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Interior do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Exterior do aparelho . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Conselhos práticos para poupar energia . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
O que fazer, se ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Soluções para a eliminação de falhas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Substituição da lâmpada . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Ruídos próprios do funcionamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Prescrições, normas, directivas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Termos técnicos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Serviço de assistência técnica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
4
818 15 83-01/7
1 Segurança
A segurança dos nossos aparelhos frigoríficos corresponde aos regulamentos técnicos vigentes e à lei sobre a segurança de aparelhos. Contudo, sentimo-nos na obrigação de lhe dar a conhecer as seguintes
indicações de segurança:
Utilização conforme às disposições
• O aparelho frigorífico destina-se ao uso doméstico. Ele serve para
refrigerar e congelar alimentos e para guardar produtos congelados,
bem como para preparar gelo. Se o aparelho for utilizado para outros
fins ou operado incorrectamente, o fabricante não assume qualquer
responsabilidade pelos danos eventuais.
• Não é permitido efectuar remodelações ou alterações no aparelho frigorífico, por razões de segurança.
• Se utilizar o aparelho frigorífico para fins comerciais ou para outros
fins além da refrigeração e congelação de alimentos e do armazenamento de produtos congelados, é favor observar as prescrições legais
vigentes na sua zona.
Antes da primeira colocação em funcionamento
• Verifique se o aparelho frigorífico apresenta danos de transporte. Não
colocar, de modo algum, aparelhos danificados em funcionamento!
Em caso de danos, é favor dirigir-se aos fornecedores.
Agente de refrigeração
O aparelho contém, no circuito de refrigeração, o agente de refrigeração isobutano (R600a), um gás natural altamente compatível com o
meio-ambiente, mas que é, contudo, inflamável.
• Ao transportar e instalar o aparelho, preste atenção para que
nenhuma das peças do circuito de refrigeração seja danificada.
• Se o circuito de refrigeração for danificado:
– É indispensável evitar fogo aberto e fontes de inflamação;
– Arejar bem o compartimento em que se encontra o aparelho.
Segurança das crianças
• Os elementos de embalagem (p. ex. folhas, esferovite) podem ser perigosos para as crianças. Perigo de asfixia! Manter os materiais de
embalagem fora do alcance das crianças!
• Antes da remoção de aparelhos usados sem conserto, é favor inutilizá-los. Retirar a ficha de ligação à rede da tomada, desmontar o
cabo de ligação à rede, retirar ou destruir eventuais fechaduras de
mola ou de ferrolho. Evitará, assim, que quaisquer crianças se fechem
818 15 83-01/7
5
Segurança
por brincadeira no aparelho (perigo de asfixia!) ou que se exponham
a quaisquer outras situações em que possam correr perigo de vida.
• As crianças não sabem, muitas vezes, avaliar os perigos relacionados
com a utilização de aparelhos domésticos. Providencie uma vigilância
adequada e não permita que as crianças brinquem com o aparelho!
No funcionamento diário
• Recipientes que contenham gases ou líquidos inflamáveis, podem tornar-se permeáveis por acção do frio. Perigo de explosão! Não guarde
no aparelho frigorífico recipientes com latas de spray, recargas para
isqueiros, etc.
• Garrafas e latas não podem ser colocadas no congelador. Elas podem
estalar quando o seu conteúdo congela - se o seu conteúdo incluir
gás, elas podem até explodir! Nunca coloque laranjadas, sumos, cerveja, vinho, champanhe, etc., no congelador. Excepção: bebidas com
elevado teor de álcool podem ser postas no congelador.
• Não meter na boca gelado nem cubos de gelo acabados de sair do
congelador. O gelado ou gelo muito frio pode ficar agarrado aos
lábios ou à língua e causar ferimentos.
• Não pegar nos produtos congelados com as mãos molhadas. As mãos
poderiam congelar e ficar agarradas aos produtos.
• Não operar aparelhos eléctricos (p. ex. máquinas eléctricas de fazer
gelados, batedeiras eléctricas) no aparelho frigorífico.
• Antes de iniciar trabalhos de limpeza, desligar sempre o aparelho e
retirar a ficha da tomada ou desconectar o fusível da casa.
• Produtos congelados pousados sobre o aparelho podem levar à formação de água condensada no espaço oco da placa superior do aparelho, devido ao frio. Neste espaço oco encontram-se instalados
componentes electrónicos. Se pingar água condensada sobre estes
componentes, o aparelho poderá ser danificado por um curto-circuito. Por isso, não ponha produtos congelados sobre o frigorífico.
• Para retirar a ficha da tomada, puxar a ficha e não o cabo.
Em caso de avarias
• Se algum dia o aparelho tiver uma avaria, consulte primeiro o capítulo "O que fazer, se ..." destas instruções de utilização. Se as indicações contidas neste capítulo não oferecerem uma solução para o
problema, é favor não proceder a outros trabalhos por sua conta.
• Os aparelhos frigoríficos só podem ser reparados por pessoal especializado. Reparações impróprias podem dar origem a perigos graves.
Sendo necessário efectuar reparações, dirija-se à casa especializada
mais próxima ou ao nosso serviço de assistência técnica.
6
818 15 83-01/7
Remoção de materiais
Informações sobre a embalagem do aparelho
Todos os materiais utilizados são compatíveis com o meio-ambiente!
Eles podem ser depositados numa lixeira ou queimados numa instalação de incineração de lixo, sem perigo!
Quanto aos materiais: os plásticos são recicláveis e estão marcados da
seguinte forma:
>PE< para polietileno, p. ex. nos invólucros exteriores e nos sacos que
se encontram no interior.
>PS< para poliestireno, p. ex. nas peças utilizadas para almofadar, por
princípio sem hidrocarboneto clorofluorado.
As peças de cartão são fabricadas à base de papel reciclado e deveriam
ser novamente entregues num posto de recolha de papel reciclável.
Remoção de aparelhos usados
Por questões de protecção do meio-ambiente, os aparelhos frigoríficos
têm que ser removidos de forma controlada. Isto é válido para o aparelho que usou até à data e - um dia, depois de servir o seu tempo - para
o seu novo aparelho.
1
Aviso! É favor inutilizar os aparelhos usados sem conserto, antes de
proceder à sua remoção controlada. Retirar a ficha de ligação à rede da
tomada, desmontar o cabo de ligação à rede, retirar ou destruir eventuais fechaduras de mola ou de ferrolho. Evitará, assim, que quaisquer crianças se fechem por brincadeira no aparelho (perigo de asfixia!) ou que
se exponham a quaisquer outras situações em que possam correr perigo
de vida.
Indicações relativas à remoção controlada:
• O aparelho não pode ser removido juntamente com o lixo caseiro
nem pelo serviço de recolha de móveis e utensílios domésticos usados.
• O circuito de refrigeração, especialmente o permutador térmico situado na parte de trás do aparelho, não pode ser danificado.
• Para obter informações relativas às datas ou aos postos de recolha,
dirija-se às entidades municipais competentes.
818 15 83-01/7
7
Transporte do aparelho
São necessárias duas pessoas para transportar o aparelho. Para se poder
agarrar o aparelho mais facilmente, existem duas reentrâncias respectivamente na base e na parte de cima do aparelho.
0 Agarrar o aparelho nas reentrâncias, nas posições apresentadas na
figura, e transportá-lo.
0 Para empurrar o aparelho para o seu local de instalação definitivo, pressionar cuidadosamente em cima, sobre a porta superior, e inclinar o
aparelho ligeiramente para trás. O peso é, assim, transferido para as
rodas traseiras, permitindo deslocar o aparelho com facilidade.
8
818 15 83-01/7
Remoção da protecção de transporte
Tanto o aparelho como algumas das peças do equipamento interior são
protegidos para o transporte.
0 Remover todas as fitas adesivas, bem como as peças de almofadar, do
interior do aparelho.
Eventuais resíduos de cola podem ser removidos com benzina de limpeza ou de lavagem.
0 No lado de dentro das portas, retirar os elementos de protecção da
vedação das portas.
3
0 Com a porta aberta, tirar a protecção de transporte do mancal da porta.
818 15 83-01/7
9
Retirar a protecção para transporte das prateleiras:
0 Empurrar as peças de protecção
para frente, até a parte mais
espessa, no bordo da prateleira.
0 Puxar a prateleira para frente, até
que ela possa ser arriada e as
peças de protecção possam ser
removidas.
Montar o punho da porta
1
Cuidado! Não apertar demais os parafusos (no máximo 2 Nm). Isto
poderia danificar o punho da porta.
0 Aparafusar o suporte superior
com a haste do punho (1). Montar
o suporte inferior no lado
esquerdo inferior da porta (2).
0 Montar o suporte superior na
porta (3) e aparafusar a haste do
punho com o suporte inferior (4).
10
818 15 83-01/7
Instalação
Local de instalação
O aparelho deverá ser instalado num local seco e bem arejado.
A temperatura ambiente influencia o consumo de energia.
Por isso, o aparelho
– não deveria ser exposto à radiação directa do sol;
– não deveria ser instalado perto de radiadores, ao lado de um fogão
nem de outras fontes de calor;
– só deveria ser instalado num local com uma temperatura ambiente
correspondente à classe climática para a qual o aparelho foi concebido.
A classe climática é indicada na placa de características, situada à
esquerda no interior do aparelho.
A tabela seguinte mostra a temperatura ambiente correspondente a
cada classe climática:
Classe climática
para uma temperatura ambiente de
SN
+10 a +32 °C
N
+16 a +32 °C
ST
+18 a +38 °C
T
+18 a +43 °C
Se a instalação ao lado de uma fonte de calor não puder ser evitada,
terão que se respeitar os seguintes intervalos laterais mínimos:
– em relação a fogões e aquecedores eléctricos 3 cm;
– em relação a aquecedores a óleo e a carvão 30 cm.
Se estes intervalos não puderem ser respeitados, é necessário instalar
uma placa isotérmica entre o fogão/aquecedor e o aparelho frigorífico.
818 15 83-01/7
11
Instalação
O aparelho frigorífico precisa de ar
A alimentação de ar efectua-se por
baixo da porta, através das ranhuras de ventilação; a evacuação do
ar efetua-se ao longo da parede
posterior, para cima. Para que o ar
possa circular, nunca tapar nem
fechar estes orifícios de ventilação.
Atenção! Se o aparelho for instalado por baixo de um armário de
parede, terá que se deixar um
intervalo de, pelo menos, 10 cm
entre o bordo superior do aparelho
e o armário pendurado por cima.
Alinhar o aparelho
0 O aparelho tem de ser instalado numa posição horizontal e segura. Para
compensar eventuais desnivelamentos do piso, enroscar ou desenroscar
os pés de ajuste à frente.
Ligação eléctrica
Para a ligação eléctrica é necessária uma tomada com contacto de
segurança, devidamente instalada. A protecção eléctrica por fusível terá
que perfazer, no mínimo, 10 amperes.
Se, depois de instalado o aparelho, não se tiver mais acesso à tomada,
terá que se tomar uma providência adequada na instalação eléctrica
que permita desligar o aparelho da rede (p. ex. fusível, interruptor protector de linha, interruptor de corrente de defeito ou semelhantes, com
uma abertura de contactos de, pelo menos, 3 mm).
0 Antes da colocação em funcionamento, verificar se os valores da rede
eléctrica do local de instalação correspondem à tensão de conexão e ao
tipo de corrente indicados na placa de características.
P. ex.:
AC 220 ... 240 V 50 Hz ou
220 ... 240 V~50 Hz
(isto é, corrente alternada de 220 a 240 Volt, 50 Hertz)
A placa de características encontra-se no interior do aparelho, à
esquerda.
12
818 15 83-01/7
Mudança do lado de abertura da porta
O lado de abertura da porta pode ser mudado da direita (condição de
fornecimento) para a esquerda, caso o local de instalação exija isto.
1
Aviso! Durante a troca do lado de abertura da porta, o aparelho não
pode estar ligado à rede eléctrica. Puxar anteriormente a ficha da
tomada.
0 Abrir a porta do congelador e
puxar a tampa da base para a
frente. Mudar a tampa da dobradiça da porta, situada na tampa
da base, da esquerda para a
direita.
0 Com a porta do congelador
fechada, soltar o parafuso de
fenda em cruz da dobradiça inferior e retirar a dobradiça,
puxando-a para baixo.
0 Fechar a porta do congelador.
Abrir a porta do frigorífico e desatarraxar o parafuso de fixação do
mecanismo de auto-fechamento,
situado em cima da porta do congelador.
818 15 83-01/7
13
Mudança do lado de abertura da porta
0 Mudar o pino da dobradiça do orifício direito para o esquerdo. Retirar com cuidado a porta do
congelador, puxando-a para a
frente e colocá-la ao lado.
0 Desaparafusar a dobradiça central.
0 Retirar com cuidado a porta do
frigorífico, puxando-a para a
frente e colocá-la ao lado.
0 Soltar o parafuso de fixação do
mecanismo de auto-fechamento,
situado em baixo da porta do frigorífico.
0 Mudar o pino da dobradiça superior para a esquerda.
14
818 15 83-01/7
Mudança do lado de abertura da porta
0 Desaparafusar o suporte superior
da haste do punho (1). Desatarraxar o suporte inferior da porta (2).
0 Desaparafusar o suporte superior,
separando-o da porta (3) e
fixando-o novamente na mesma,
no lado direito, em baixo (4).
Cuidado! Não apertar demais os
parafusos (no máximo 2 Nm). Isto
poderia danificar o punho da
porta.
0 Aparafusar o suporte com a haste
do punho, girada a 180°, com a
porta (5) e com o suporte montado (6).
1
1
Cuidado! Não apertar demais os
parafusos (no máximo 2 Nm). Isto
poderia danificar o punho da
porta.
0 Parafusar o mecanismo de auto
fechamento, à esquerda, sobre a
porta do frigorífico.
818 15 83-01/7
15
Mudança do lado de abertura da porta
0 Colocar, com cuidado, a porta do
frigorífico no pino da dobradiça
superior, fechando-a em seguida.
0 Enfiar a dobradiça central, à
esquerda, na porta do frigorífico,
aparafusando-a na carcaça do
aparelho.
0 Parafusar o mecanismo de auto
fechamento, na esquerda e em
cima, sobre a porta do congelador.
0 Empurrando cuidadosamente a
porta do congelador para cima do
pino da dobradiça central,
fechando em seguida.
0 Colocar a dobradiça inferior, à
esquerda e em baixo, na porta do
congelador, aparafusando-a.
0 Abrir a porta do congelador e
recolocar a tampa da base.
16
818 15 83-01/7
Descrição do aparelho
Ilustração do aparelho
(diferentes modelos)
Quadro de serviço e elementos de controlo
Prateleira para manteiga/queijo com porta
Prateleiras de arrumação na porta
Caixa variável
Prateleira para garrafas
Gavetas para fruta/legumes
Prateleiras de arrumação
Gaveta para produtos congelados (só para armazenar)
Ao descongelar, a gaveta de baixo serve também de colector de
água de descongelação.
Gavetas para produtos congelados (para armazenar e congelar)
Tabuleiro de congelar com acumulador de frio
Placa de características
818 15 83-01/7
17
Descrição do aparelho
Tabuleiro de congelar com acumulador de frio
Sobre ou sob a gaveta superior
do congelador, encontra-se um
tabuleiro de congelar com acumulador e duas cuvetes para
gelo.
Antes de congelas o acumulador de frio, observe o capítulo “Antes de
colocar o aparelho em funcionamento”.
3
18
Em caso de falta de energia ou de defeito do aparelho, o acumulador de
frio prolonga, em várias horas, o tempo até que o produto congelado se
aqueça mais do que permitido.
O acumulador de frio pode também ser temporariamente utilizado para
resfriar bolsas térmicas.
Sobre o tabuleiro de congelar, é possível pré-congelar, por exemplo,
frutas de baga.
Vantagem: As frutas não são amassadas, mantendo a sua forma natural.
Em seguida, pode-se empacotar as frutas de baga, separando em porções e guardando-as nas gavetas.
818 15 83-01/7
Descrição do aparelho
Quadro de serviço
1
2
3
4
5
6
7
8
9
10
11
12
Indicação de controlo de rede para o frigorífico (verde)
Botão ON/OFF (ligar/desligar) para o frigorífico
Indicação de controlo de rede para o congelador (verde)
Botão ON/OFF (ligar/desligar) para o congelador
Regulador da temperatura para o frigorífico
Indicação da temperatura para o frigorífico
Indicação da temperatura para o congelador
Regulador da temperatura para o congelador
Indicação de função FROSTMATIC ligada (amarelo)
Botão COOL-/FROSTMATIC
• COOLMATIC para refrigeração intensiva no frigorífico
• FROSTMATIC para congelação rápida no congelador
Indicação de alarme (vermelho)
Botão ALARME OFF
(ver capítulo "Sistema de controlo e de informação")
818 15 83-01/7
19
Descrição do aparelho
Regulador da temperatura
Para a regulação da temperatura, o respectivo regulador da temperatura do frigorífico ou do congelador terá que ser deslocado para fora da posição
rebaixada.
• Desloca-se o regulador respectivo para fora da posição rebaixada,
premindo-o brevemente.
• Desloca-se o regulador respectivo para a posição rebaixada, empurrando-o para dentro.
TEÓRICO significa:
Regulador da temperatura fora da posição rebaixada; a temperatura
que o frigorífico ou o congelador deverá ter (temperatura TEÓRICA),
pode ser regulada em intervalos de 1 °C.
REAL significa:
Regulador da temperatura na posição rebaixada; a indicação da temperatura visualiza a temperatura que existe de facto no frigorífico ou no
congelador momentaneamente (temperatura REAL).
Mudar o lado de abertura da porta
A indicação da temperatura pode visualizar várias
informações.
• Durante o funcionamento normal, é indicada a temperatura actual do
congelador (temperatura REAL). O regulador da temperatura tem que
se encontrar, aqui, na posição rebaixada.
• Durante a regulação da temperatura, é indicada, de forma intermitente, a temperatura regulada no momento (temperatura TEÓRICA).
• Se o aparelho tiver uma avaria, a indicação da temperatura visualiza
alternadamente:
– a temperatura momentânea do frigorífico ou do congelador
(temperatura REAL), bem como
– uma mensagem de falha.
A indicação de falha está codificada (p. ex. F1, F2, etc.) e facilita ao
serviço de assistência técnica o diagnóstico de falhas. Se o registo
da temperatura já não for possível, é indicado apenas o código da
falha.
20
818 15 83-01/7
Referente apenas à indicação da temperatura do
frigorífico
• Enquanto a função COOLMATIC está ligada (ver também capítulo
"Coolmatic/Frostmatic"), a indicação da temperatura indica "IC".
Enquanto a função COOLMATIC estiver ligada, a indicação da temperatura não visualiza a temperatura do frigorífico.
Referente apenas à indicação da temperatura do
congelador
• Caso os produtos congelados tenham começado a descongelar-se ou
se tenham mesmo descongelado temporariamente, p. ex. devido a
uma falha de corrente mais prolongada, a indicação da temperatura
visualiza alternadamente:
– a temperatura momentânea do congelador (temperatura REAL) e
– a temperatura máxima alcançada pelos produtos congelados.
Antes de colocar o aparelho em
funcionamento
1
0
0
0
0
0
Antes de conectar o aparelho à rede eléctrica e utilizá-lo pela primeira
vez, caso o mesmo tenha sido transportado na posição vertical, deixe-o
de pé por 30 minutos. Se ele, porém, tiver sido transportado na posição
horizontal (deitado), deixe-o de pé, antes de utilizá-lo, por 4 horas,
afim de que o óleo possa retornar ao compressor. Caso contrário, o
compressor pode vir a ser danificado.
Por favor, antes do primeiro uso, limpe o interior e todas as peças do
aparelho (vide capítulo “Limpeza e conservação").
Retirar o acumulador de frio do tabuleiro de congelar ou da gaveta
superior.
Só colocar o acumulador de frio numa prateleira/gaveta para congelar,
depois de ter sido alcançada a temperatura de armazenamento ideal de
-18 °C, deixando-o congelar.
Após cerca de 24 horas, colocar, então, o acumulador de frio na parte
da frente do tabuleiro ou em uma gaveta.
Congelar do mesmo modo o acumulador de frio descongelado, p. ex.,
depois de limpar o aparelho.
818 15 83-01/7
21
Colocação em funcionamento
O frigorífico e o congelador podem funcionar e ser regulados independentemente um do outro.
Após a ligação do frigorífico e/ou do congelador, o sistema electrónico
executa um teste de autoverificação.
0 Encaixar a ficha de ligação à rede na tomada.
3
Colocação do frigorífico em funcionamento
0 Premir o botão ON/OFF do frigorífico.
A indicação verde de controlo de rede do frigorífico acende-se. A indicação da temperatura visualiza a temperatura realdo frigorífico. A indicação vermelha de alarme sinaliza, através de luz intermitente, que a
temperatura necessária ainda não foi alcançada. Depois de concluído o
teste de autoverificação, o compressor começa a trabalhar e passando a
funcionar automaticamente.
0 Regular a temperatura desejada para o frigorífico (ver capítulo "Regulação da temperatura").
3
Uma vez que o frigorífico alcança rapidamente a temperatura desejada,
poderá guardar géneros alimentícios logo após a ligação.
Colocação do congelador em funcionamento
0 Premir o botão ON/OFF do congelador.
A indicação verde de controlo de rede do congelador acende-se. A indicação da temperatura do congelador visualiza a temperatura REAL do
congelador. A indicação vermelha de alarme sinaliza, através de luz
intermitente, que a temperatura necessária ainda não foi alcançada.
Depois de concluído o teste de autoverificação, o compressor começa a
trabalhar e funciona, depois, automaticamente.
0 Regular a temperatura para -18 °C ou para uma temperatura ainda
mais fria (ver capítulo "Regulação da temperatura").
0 Espere que o congelador tenha alcançado a temperatura de -18 °C ou
que a luz da indicação de alarme vermelha se apague, antes de meter
géneros alimentícios no congelador.
22
818 15 83-01/7
Regulação da temperatura
Com o respectivo regulador da temperatura, é possível regular separadamente a temperatura desejada para o frigorífico e para o congelador.
0 Premir o regulador da temperatura desejado, para que ele saia da posição rebaixada. A indicação da temperatura comuta e visualiza, de
forma intermitente, a temperatura TEÓRICA actualmente regulada.
0 Rodar o regulador da temperatura para a esquerda ou para a direita
para regular a temperatura TEÓRICA desejada. A indicação da temperatura visualiza imediatamente a alteração da temperatura:
Frigorífico
Posição normal
+5 °C
3
mais quente
até +10 °C ¹)
mais frio
até +2 °C
Uma temperatura de armazenamento de aprox. +5 °C para o frigorífico,
é normalmente considerada como sendo suficientemente fria.
Congelador
Posição normal
(-18 °C)
mais quente
(até -15 °C)
mais frio
(até -24 °C)
Do ponto de vista científico-nutritivo, -18 °C é uma temperatura de
armazenamento suficientemente fria para o congelador.
0 Depois de regulada a temperatura, pressionar o regulador da temperatura para a posição rebaixada.
A indicação da temperatura comuta e visualiza novamente a temperatura REAL momentânea do frigorífico ou do congelador.
Atenção! Verificar regularmente, por meio da indicação de alarme vermelha e da indicação da temperatura, se a temperatura de armazenamento se mantém.
3
¹) até +15 °C no regime de férias (ver, a propósito, o capítulo “Regime de férias“)
818 15 83-01/7
23
COOLMATIC/FROSTMATIC
COOLMATIC
0
0
0
0
A função COOLMATIC destina-se à refrigeração rápida de maiores
quantidades de alimentos no frigorífico, como p. ex. bebidas e saladas,
por ocasião de uma festa.
Para ligar a função COOLMATIC, premir primeiro o regulador da temperatura do frigorífico. O regulador da temperatura desloca-se para fora
da sua posição rebaixada. A indicação da temperatura visualiza, de
forma intermitente, a temperatura regulada para o frigorífico.
Premir o botão COOL-/FROSTMATIC. A indicação da temperatura do frigorífico visualiza "IC" ("Intensiv Cooling") para refrigeração intensiva.
Premir novamente o regulador da temperatura do frigorífico deslocando-o, assim, para a posição rebaixada. A indicação da temperatura
continua a indicar "IC" até que a função COOLMATIC tenha terminado.
A função COOLMATIC proporciona agora uma refrigeração intensiva.
Para tal, é ajustada automaticamente uma temperatura TEÓRICA de
+2 °C. Após 6 horas, a função COOLMATIC desactiva-se automaticamente. A temperatura TEÓRICA anteriormente regulada é de novo
adoptada e a indicação da temperatura visualiza novamente a
temperatura momentânea do frigorífico.
A função COOLMATIC pode ser desactivada manualmente em qualquer
altura, executando novamente, pela mesma ordem, os passos acima
descritos para a ligação da função COOLMATIC.
FROSTMATIC
A função FROSTMATIC possibilita uma congelação rápida dos géneros
alimentícios frescos e protege, simultaneamente, os produtos já congelados contra uma subida de temperatura indesejada no congelador.
0 Para ligar a função FROSTMATIC, premir o botão COOL-/FROSTMATIC.
Se a função FROSTMATIC estiver ligada, o indicador amarelo ao lado do
botão está aceso.
O sistema electrónico do aparelho detecta autonomamente o momento
em que o processo de congelação rápida deverá ser terminado e desac-
24
818 15 83-01/7
tiva, então, automaticamente a função FROSTMATIC (após 30 a 51
horas, no máximo, dependendo da quantidade de produtos a congelar).
0 O processo de congelação rápida pode ser desactivado manualmente
em qualquer altura, premindo novamente o botão COOL-/Frostmatic.
3
A função FROSTMATIC só poderá ser ligada, se o regulador da temperatura do frigorífico se encontrar na posição rebaixada.
Descrição do aparelho
Para protecção dos produtos congelados, o aparelho está protegido
contra desligamento involuntário (protecção contra manipulação por
crianças).
O frigorífico e o congelador podem desligar independentemente um do
outro.
0 Para desligar o aparelho, manter o botão ON/OFF premido durante
cerca de 5 segundos. A indicação da temperatura executa um "Count
down", contando por ordem decrescente de "5" a "0". Ao chegar a "0" o
aparelho desliga-se. A lâmpada da indicação da temperatura apaga-se.
3
0
0
0
0
Se pretender pôr o aparelho fora de serviço por um período de
tempo mais prolongado:
Desligar o aparelho premindo, para tal, o botão ON/OFF durante cerca
de 5 segundos.
Retirar a ficha de ligação à rede da tomada ou desconectar o fusível.
Descongelar o congelador e limpá-lo a fundo (ver capítulo "Limpeza e
conservação").
Deixar, por fim, a porta aberta para evitar maus cheiros.
818 15 83-01/7
25
Regime de férias
No regime de férias, a temperatura TEÓRICA do frigorífico é regulada
para +15 °C. Este regime permite-lhe deixar o frigorífico vazio fechado,
em vez de aberto, - sem que se verifique uma formação de cheiros ou
de bolor - durante uma ausência mais prolongada (p. ex. férias). Vantagem: a porta não poderá, assim, fechar-se acidentalmente ou ser
fechada, por descuido, por pessoas que tenham eventualmente acesso à
casa, durante a sua ausência. Sem o regime de férias, isso daria origem
à formação de cheiros e de bolor.
0 Para ligar o regime de férias, premir primeiro o regulador da temperatura do frigorífico para que ele saia da posição rebaixada.
0 Rodar o regulador da temperatura no sentido contrário ao dos ponteiros do relógio, até ao limite. Na indicação da temperatura, a temperatura indicada altera-se até +10°C em intervalos de 1 °C. Depois de
+10°C segue-se o valor +15 °C. Agora, o frigorífico trabalha no regime
de férias, poupando energia.
0 Voltar a empurrar o regulador da temperatura para a posição rebaixada.
Atenção! Não coloque produtos no frigorífico enquanto ele estiver a
funcionar no regime de férias. Neste modo de funcionamento, a temperatura é regulada para cerca de +15 °C. Esta temperatura é demasiado elevada para géneros alimentícios.
26
818 15 83-01/7
Sistema de controlo e de informação
O sistema de controlo e de informação é composto pelas indicações da
temperatura, pela indicação óptica de alarme e por um dispositivo de
alarme acústico.
O sistema avisa:
– se a temperatura do frigorífico ou do congelador subir demasiado;
– quando se suspeita que produtos congelados começam a descongelar
ou estão descongelados;
– em caso de falhas de funcionamento no aparelho.
Alarme de temperatura
Assim que a temperatura do frigorífico ou do congelador suba mais do
que 5 °C acima da respectiva temperatura TEÓRICA regulada, a luz da
indicação de alarme vermelha começa a piscar e soa um sinal acústico
de alarme. Uma subida de temperatura superior a 5°C deve-se eventualmente a:
– abertura frequente ou prolongada da porta;
– colocação de maiores quantidades de alimentos quentes;
– temperatura ambiente elevada;
– uma falha no aparelho.
É possível desligar o sinal acústico com o botão ALARME OFF. A indicação de alarme e o sinal acústico desligam-se automaticamente quando
a temperatura REAL do frigorífico e/ou do congelador for apenas 4 °C
mais quente do que a respectiva temperatura TEÓRICA regulada.
3
O alarme sonoro é desligado automaticamente após uma hora, mesmo
se a temperatura REAL ainda difere-se em mais que 4 °C da temperatura TÉORICA. A indicação vermelha de alarme continua a piscar.
Nota:
• A indicação de alarme vermelha e o sinal acústico são reprimidos:
– após a regulação da temperatura para mais frio, até que a
temperatura TEÓRICA regulada seja alcançada;
818 15 83-01/7
27
Alarme de descongelação
Se os produtos congelados começarem a descongelar ou descongelarem
por completo no congelador (p. ex. durante uma falha de corrente temporária), a luz da indicação de alarme vermelha fica a piscar. Além
disso, a indicação da temperatura visualiza alternadamente:
– a temperatura mais quente alcançada pelos produtos congelados;
– bem como a temperatura REAL momentânea do congelador.
Caso se suspeite uma descongelação, deveria verificar-se, dependendo
do grau de aquecimento alcançado, se os alimentos ainda estão em
condições de serem consumidos.
Assim que a temperatura do congelador voltar a descer abaixo da temperatura crítica de descongelação de -4°C, pode desligar-se o alarme de
descongelação com o botão ALARME OFF.
Falhas de funcionamento
Se o sistema electrónico detectar uma falha técnica que tenha de ser
reparada pelo serviço de assistência técnica, os sinais de alarme óptico e
acústico são activados. Adicionalmente, a respectiva indicação da temperatura visualiza alternadamente:
– uma mensagem de falha (códigos de falhas F1 a F7) e
– a temperatura actual (temperatura REAL).
Nota: As falhas que são indicadas através de um código de erro, têm de
ser reparadas pelo serviço de assistência técnica. O sinal acústico de
alarme pode ser desligado por um período de 24 horas, através do
botão ALARME OFF. É possível cancelar a indicação de falha desligando-se o aparelho, mas isso só deveria ser efectuado pelo técnico do
serviço de assistência, durante a reparação.
Abrir a porta do congelador
Quando se fecha a porta do congelador do aparelho que se encontra
em funcionamento, talvez não seja possível abri-la de novo imediatamente visto que se forma, primeiramente, uma depressão no congelador que mantém a porta fechada até que haja uma compensação de
pressão. Passados alguns minutos, pode abrir-se a porta novamente.
28
818 15 83-01/7
Equipamento interior
Prateleiras
0 É indispensável introduzir sempre uma prateleira nas guias inferiores,
sobre as gavetas para fruta e legumes. Ela terá que ficar sempre nesta
posição para que a fruta e os legumes se conservem frescos por mais
tempo.
As outras prateleiras podem ser
colocadas à altura desejada:
0 Para tal, puxar a prateleira para a
frente até que seja possível deslocá-la para cima ou para baixo
e retirá-la.
0 Para colocar a prateleira num
outro nível, é favor proceder pela
ordem inversa.
Arrumar produtos altos:
0 Retirar a parte frontal da prateleira de vidro variável, composta
por duas partes, e introduzi-la
num outro nível. Assim, fica-se
com espaço para arrumar produtos mais altos na prateleira situada por baixo desta.
Prateleira para garrafas
Colocar as garrafas da prateleira
com a boca para frente.
Atenção: Só guardar deitadas garrafas que ainda não tenham sido
abertas.
818 15 83-01/7
29
Equipamento interior
Para guardar garrafas já abertas, a prateleira para garrafas pode ser
colocada na posição inclinada.
0 Para tal, puxe a prateleira para
garrafas para frente, até que seja
possível levantá-la. Em seguida,
colocar a prateleira da frente em
um nível mais alto.
Porta de interior variável
Sendo necessário, as prateleiras da porta podem ser retiradas, puxandoas para cima, e introduzidas noutros níveis.
Gavetas e recipientes
Jogo de gavetas variável
As duas gavetas grandes para fruta e legumes podem ser subdivididas
através de uma parede de separação ajustável (só em alguns modelos).
Suporte para garrafas
(não existente em todos os modelos)
Existe em alguns modelos um
suporte para garrafas. Ele serve
como protecção para que a garrafa
não vire e pode ser deslocado lateralmente.
30
818 15 83-01/7
Armazenamento correcto de alimentos
Por razões de ordem física, existem no frigorífico diferentes
zonas de temperatura. A zona
mais fria é na prateleira inferior,
por cima das gavetas da fruta e
dos legumes. Zonas mais quentes
são as prateleiras superiores e as
prateleiras da porta. O exemplo
ao lado mostra que zonas do frigorífico possuem a temperatura
conveniente para os diversos
tipos de alimentos.
Na gaveta de baixo do congelador não se deveria congelar alimentos, mas apenas armazenar
produtos já congelados.
Conselho prático: os alimentos
deveriam ser sempre postos no
frigorífico depois tapados ou
embalados para se evitar que
sequem e que tomem o cheiro ou o gosto de outros alimentos armazenados.
Para embalar são apropriados:
– Sacos e folhas para conservação fresca, de polietileno;
– Recipientes de plástico com tampa;
– Coberturas especiais de plástico com elástico;
– Folha de alumínio.
Congelar
Exceptuando a última gaveta que serve apenas para armazenar, todas
as outras gavetas do congelador são próprias para congelar.
Atenção!
• Antes de se congelarem géneros alimentícios, a temperatura REAL do
congelador tem de ser de -18 °C ou ainda mais fria.
• É favor respeitar a capacidade de congelação indicada na placa de
características. A capacidade de congelação é a quantidade máxima
818 15 83-01/7
31
Congelar
de produtos frescos que pode ser congelada dentro de um período de
24 horas. Se pretender congelar alimentos em vários dias seguidos,
congele apenas entre 2/3 a 3/4 da quantidade indicada na placa de
características.
• Quando congelar grandes quantidades de alimentos, coloque o acumulador de frio congelado na parte da frente da gaveta superior do
congelador.
• Não congelar, de modo algum, uma segunda vez géneros alimentícios
já descongelados, sem que tenham sido previamente preparados
(cozinhados).
0 Quando se pretende aproveitar a capacidade máxima de congelação,
premir o botão COOL-/FROSTMATIC, 24 horas - para quantidades mais
pequenas são suficientes 4 a 6 horas - antes de congelar. O indicador
amarelo fica aceso.
Não é necessário premir o botão COOL-/FROSTMATIC para congelar
pequenas quantidades de alimentos até 3 kg.
0 Antes de congelar, embalar todos os alimentos hermeticamente para
que não sequem, não percam o seu sabor e não tomem o gosto de
outros produtos congelados.
Cuidado! Não pegar nos produtos congelados com as mãos molhadas.
As mãos poderiam congelar e ficar agarradas aos produtos.
0 Colocar os alimentos embalados nas gavetas. Os produtos não congelados não devem entrar em contacto com os produtos já congelados, caso
contrário os produtos congelados poderão descongelar ligeiramente.
3
3
O sistema electrónico do aparelho detecta autonomamente o momento
em que a função FROSTMATIC deverá ser terminada e desactiva-a,
então, automaticamente. O indicador amarelo apaga-se. Também
poderá desactivar manualmente a função FROSTMATIC, premindo
novamente o botão COOL-/FROSTMATIC.
Conselhos práticos:
• Próprios para embalar os produtos a congelar são:
– Sacos e folhas para congelar de polietileno;
– Caixas especiais para produtos congelados;
– Folha de alumínio especialmente forte.
• Para fechar os sacos e as folhas são apropriados:
Molas de plástico, elásticos ou fitas adesivas.
• Antes de os fechar, alisar os sacos e as folhas para deixar sair o ar,
visto que o ar favorece a secagem dos produtos congelados.
32
818 15 83-01/7
• Formar embalagens achatadas, pois estas congelam mais rapidamente.
• Não encher as caixas para produtos congelados até ao bordo superior
com produtos líquidos ou pastosos, dado que estes produtos dilatam
ao congelar.
Nota para as estações de controlo:
É possível requerer directamente ao fabricante planos de empilhamento
para o apuramento da potência de congelação ou do tempo de reaquecimento.
Armazenamento de produtos congelados
Atenção! A temperatura necessária de -18 °C tem que ter sido alcançada, antes de armazenar, pela primeira vez, produtos já congelados no
congelador.
• Só armazenar alimentos já embalados para que não sequem, não percam o seu sabor e não tomem o gosto de outros produtos congelados.
• Respeitar os períodos de armazenamento e os prazos de conservação.
2
Guardar, se possível, os produtos congelados nas gavetas, separando-os
de acordo com o seu tipo. Alguns modelos possuem marcadores para
encaixar nas gavetas. Para marcar o conteúdo das diferentes prateleiras,
encaixar os marcadores por cima do respectivo símbolo (ver capítulo
"Símbolos de congelados/Calendário de congelador"). Tem-se, assim,
uma melhor visão de conjunto, evita-se uma abertura prolongada da
porta e poupa-se energia.
Preparação de cubos de gelo
0 Encher a cuvete de gelo com àgua até 3/4, colocá-la no tabuleiro de
congelar ou numa gaveta do congelador e deixar congelar.
0 Para tirar os cubos de gelo, torcer ligeiramente a cuvete ou colocá-la
por um instante sob àgua corrente.
Atenção! Se a cuvete de gelo ficar presa ao tabuleiro de congelar ou à
gaveta, não utilizar objectos pontiagudos ou angulosos para a soltar.
Utilizar de preferência o cabo de uma colher ou objectos semelhantes.
818 15 83-01/7
33
Símbolos de congelados/Calendário de congelador
• Os símbolos que se encontram
nas gavetas mostram diversos
tipos de produtos congelados.
• Os números indicam o tempo de armazenamento em meses, para
cada tipo de produto congelado. Se é válido o valor superior ou inferior dos tempos de armazenamento indicados, depende da qualidade
dos alimentos e da sua preparação antes de serem congelados. Para
alimentos com um grande teor de gordura, é sempre válido o valor
inferior.
• Encaixando nas gavetas os
marcadores, juntamente fornecidos, poderá marcar que
alimentos se encontram na
respectiva gaveta.
Descongelar
O frigorífico descongela-se automaticamente.
O sistema electrónico executa no frigorífico uma descongelação adequada às necessidades, segundo o ponto de vista da economização de
energia e da manutenção de uma temperatura tão constante quanto
possível. As fases de descongelação são iniciadas mais ou menos frequentemente, dependendo da incidência de humidade. Uma vez que a
maior incidência de humidade tem lugar quando se abre a porta, a frequência das fases de descongelação é determinada pelo número de
vezes que se abre a porta e pelo tempo que se mantém a porta aberta.
A água de condensação é recolhida na calha de escoamento, situada na
parede posterior do frigorífico, é conduzida através do orifício de escoamento para o recipiente de recolha do compressor e é aqui evaporada.
34
818 15 83-01/7
Descongelar
Descongelar o congelador
Durante o funcionamento e ao abrir a porta deposita-se humidade em
forma de geada no congelador, principalmente em cima, no centro.
Remova esta geada de tempos a tempos com uma raspadeira macia de
plástico, como p. ex. uma rapadeira de massa. Não utilizar, de modo
algum, objectos duros ou pontiagudos para esse fim.
Deve-se descongelar quando a camada de geada atingir uma espessura
de aproximadamente 4 milímetros; mas, pelo menos, uma vez por ano.
Uma altura conveniente para descongelar é sempre que o aparelho se
encontre vazio ou pouco carregado.
1
0
0
0
0
0
Aviso!
• Não utilizar aparelhos eléctricos de aquecimento nem outros meios
mecânicos ou artificiais auxiliares para acelerar o processo de descongelação, exceptuando os que são recomendados nestas instruções de
utilização.
• Não utilizar sprays de descongelação, pois eles podem ser prejudiciais
à saúde e/ou conter substâncias que danificam o plástico.
Cerca de 12 horas antes de descongelar, premir o botão COOL-/FROSTMATIC a fim de criar uma reserva de frio suficiente nos produtos congelados, para a interrupção de serviço.
Cuidado! Não pegue nos produtos congelados com as mãos molhadas.
As mãos poderiam congelar e ficar agarradas aos produtos.
Tirar os produtos congelados do congelador, embrulhá-los em várias
camadas de papel de jornal e colocá-los tapados num local fresco, p. ex.
no frigorífico.
Desligar o frigorífico e o congelador e retirar a ficha da tomada ou desconectar o fusível.
Retirar todas as gavetas. Retirar a
tampa da base (vide capítulo “Troca do
lado de abertura da porta”). Utilizar a
última gaveta para colectar da água
do descongelamento, posicionando-a
para tal directamente na frente do
aparelho. Em seguida, puxar o canal da
água do descongelamento para frente.
Conselho prático: para acelerar o processo de descongelação, coloque
um tacho com água quente no congelador. Além disso, retire os pedaços de gelo que vão caindo, ainda antes de concluída a descongelação.
Depois de descongelado, limpar a fundo o congelador, incluindo todo o
equipamento interior (ver capítulo "Limpeza e conservação").
818 15 83-01/7
35
Limpeza e conservação
Por uma questão de higiene, o interior do aparelho e o seu equipamento interior deveriam ser limpos regularmente.
1
Aviso!
• Durante a limpeza, o aparelho não pode estar ligado à rede. Perigo de
choque eléctrico! Antes de iniciar os trabalhos de limpeza, desligar o
aparelho e retirar a ficha da tomada ou desligar o fusível.
• Nunca limpar o aparelho com aparelhos de limpeza a vapor. Poderia
penetrar humidade nos componentes eléctricos: perigo de choque
eléctrico! O vapor quente poderia danificar as peças de plástico.
• O aparelho tem de estar seco quando voltar a colocá-lo em funcionamento.
Atenção!
• Óleos etéreos e solventes orgânicos podem corroer as peças de
plástico, p. ex.
– Sumo da casca de limão ou de laranja;
– Ácido butírico;
– Detergentes com ácido acético.
Não deixar que estas substâncias entrem em contacto com as peças
do aparelho.
• Não utilizar detergentes abrasivos.
Interior do aparelho
0 Quando se pretende limpar apenas o frigorífico, premir o botão COOL-/
FROSTMATIC, algumas horas antes, a fim de criar uma reserva de frio
suficiente no congelador, para a interrupção de serviço. Depois disso,
não voltar a abrir a porta do congelador.
0 Limpar o congelador antes de descongelá-lo (ver capítulo "Descongelar").
0 Desligar o aparelho e retirar a ficha da tomada ou desconectar o fusível.
0 Limpar o aparelho e o seu equipamento interior com um pano e água
morna. Juntar, eventualmente, um pouco de detergente da louça.
0 Em seguida, limpar novamente com água limpa.
0 Controlar o orifício de escoamento da água de descongelação na
parede posterior do frigorífico. Se o orifício de escoamento da água
estiver entupido, desentupi-lo com o auxílio de um arame.
36
818 15 83-01/7
Exterior do aparelho
Para limpar a superfície de aço especial, pode-se utilizar produtos
comuns de limpeza deste material.
Este produto cria também um filme protector contra marcas de dedos.
1 Cuidado: Evite o contacto do produto de limpeza de aço especial com
peças de plástico, por exemplo, com as capas de protecção das extremidades da porta, pois as mesmas podem ser danificadas.
Grandes camadas de pó no liquefactor reduzem a capacidade frigorífica
e aumentam o consumo de energia. Por isso, limpar uma vez por ano o
liquefactor, na parte de trás do aparelho, com uma escova macia ou
com o aspirador.
0 Depois de estar tudo seco, ligar novamente o aparelho.
2
2
Conselhos práticos para poupar energia
• Não instalar o aparelho nas proximidades de fogões, aquecimentos ou
de outras fontes de calor. Com uma temperatura ambiente elevada o
compressor trabalha mais frequentemente e por períodos de tempo
mais prolongados.
• Assegurar uma ventilação e evacuação de ar suficientes na base e na
parte de trás do aparelho. Nunca tapar os orifícios de ventilação.
• Não colocar alimentos quentes no aparelho. Esperar que os alimentos
arrefeçam.
• Deixar a porta aberta apenas o tempo estritamente necessário.
• Não regular uma temperatura mais fria do que o necessário.
• Colocar os produtos congelados na parte frigorífica para os descongelar. O frio dos produtos congelados é, assim, aproveitado para
refrescar a parte frigorífica.
• Manter o liquefactor, situado na parte de trás do aparelho, sempre
limpo.
818 15 83-01/7
37
O que fazer, se ...
Soluções para a eliminação de falhas
Caso surja uma avaria, trata-se provavelmente de uma pequena falha
que poderá ser reparada por si com o auxílio das indicações seguintes.
Não execute outros trabalhos de reparação por sua conta, caso as
seguintes informações não dêem solução ao seu problema concreto.
1
Aviso! O aparelho frigorífico só pode ser reparado por pessoal
especializado. Reparações impróprias podem dar origem a perigos
graves para o utilizador. Sendo necessário efectuar reparações, dirija-se
à casa especializada mais próxima ou ao nosso serviço de assistência
técnica.
Avaria
Causa possível
Solução
O aparelho não está ligado. Ligar o aparelho.
A ficha de ligação à rede
Encaixar a ficha de ligação
não está encaixada ou está
à rede na tomada.
O aparelho não funciona, a mal encaixada.
indicação verde de controlo de rede e a indicação O fusível disparou ou está Controlar o fusível, substituí-lo em caso de necessida temperatura estão apa- avariado.
dade.
gadas.
A tomada está estragada.
As avarias na rede eléctrica
são reparadas pelo seu
electricista.
A luz da indicação de
alarme vermelha está a pisTrata-se de uma falha de
car, a indicação da tempefuncionamento.
ratura indica uma falha
(F1, F2, etc.).
Desligar o sinal acústico
através do botão ALARME
OFF. É favor anotar a falha
indicada e informar o serviço de assistência técnica.
Não voltar a abrir a porta
do aparelho.
A luz da indicação de
alarme vermelha está a piscar, a indicação da temperatura visualiza duas
temperaturas alternadamente.
38
Alarme de descongelação.
Os produtos congelados
É favor consultar o
aqueceram tanto que
capítulo "Sistema de concomeçaram a descongelar
trolo e de informação".
ou ficaram mesmo descongelados.
818 15 83-01/7
O que fazer, se ...
Avaria
A temperatura do frigorífico ou do congelador não
é suficiente.
Causa possível
Solução
A temperatura não está
regulada correctamente.
É favor consultar o
capítulo "Regulação da
temperatura".
A porta ficou aberta
durante um período de
tempo prolongado.
Deixar a porta aberta só
durante o tempo estritamente necessário.
Nas últimas 24 horas foram
armazenadas grandes
Premir o botão COOL-/
quantidades de alimentos FROSTMATIC.
quentes.
O aparelho está instalado
ao lado de uma fonte de
calor.
É favor consultar o
capítulo "Local de
instalação".
A iluminação interior não
funciona.
A lâmpada está estragada.
É favor consultar o ponto
Atenção: Após 10 minutos,
"Substituição da lâmpada"
a iluminação interna desneste capítulo.
liga-se automaticamente.
Forte formação de geada
no aparelho, eventualmente também na
vedação da porta.
Aquecer, cuidadosamente,
com um secador de cabelo
os pontos da vedação da
porta que não vedam bem
A vedação da porta não
(não a uma temperatura
veda bem (event. depois de
superior a aprox. 50 °C).
mudar o lado de abertura
Esticar, simultaneamente, a
da porta).
vedação da porta aquecida
para a pôr em forma, de
maneira a ficar correctamente assente.
O aparelho não está direito.
Ruídos estranhos.
O aparelho está em conAfastar o aparelho um
tacto com a parede ou com
pouco da parede.
outros objectos.
Um elemento, p. ex. um
tubo, na parte de trás do
aparelho, toca num outro
elemento do aparelho ou
na parede.
818 15 83-01/7
Reajustar os pés reguláveis
frontais.
Curvar, eventualmente, o
elemento em causa cuidadosamente.
39
O que fazer, se ...
Avaria
Causa possível
Solução
Depois de se premir o
botão COOL-/FROSTMATIC
ou depois de se alterar a
regulação da temperatura,
o compressor não se liga
imediatamente.
Isso é normal, não se trata
de uma avaria.
O compressor liga-se automaticamente, passado
algum tempo.
Substituição da lâmpada
3
Por motivos de segurança, após 10 minutos, a iluminação interna do
aparelho desliga-se automaticamente. Ao abrir-se novamente a porta,
ela acende-se novamente.
1
Aviso! Perigo de choque eléctrico! Antes de proceder à substituição da
lâmpada, desligar o aparelho e retirar a ficha de ligação à rede da
tomada ou desconectar o fusível.
Dados da lâmpada: lâmpada halógena, 220-240 V, máx. 25 W, portalâmpadas: E 14
0 Para desligar o aparelho, premir os dois botões ON/OFF durante cerca de
5 segundos.
0 Retirar a ficha de ligação à rede da tomada.
0 Para substituir a lâmpada, desatarraxar o parafuso de fendas em cruz
e retirar a cobertura da lâmpada
puxando-a para baixo.
0 Substituir a lâmpada fundida.
0 Instalar novamente a cobertura da
lâmpada e voltar a atarraxar o
parafuso de fendas em cruz.
40
818 15 83-01/7
Ruídos próprios do funcionamento
Os seguintes ruídos são característicos dos aparelhos frigoríficos:
• Clique
Ouve-se um clique sempre que o compressor se liga ou desliga.
• Zumbido
Sempre que o compressor começa a trabalhar, ouve-se um zumbido.
• Borbulhar/Chapinhar
Quando o agente de refrigeração aflui aos tubos delgados, ouve-se
um ruído semelhante ao borbulhar ou chapinhar. Este ruído é ainda
audível por um curto espaço de tempo, mesmo depois do compressor
se desligar.
Prescrições, normas, directivas
Este aparelho frigorífico foi concebido para uso doméstico e fabricado
em conformidade com as normas vigentes para este tipo de aparelhos.
Durante a sua produção tomaram-se as providências necessárias, especialmente as que são prescritas pela lei sobre a segurança de aparelhos
(GSG), pelas prescrições para a prevenção de acidentes relativas a instalações frigoríficas (VBG 20) e pelos regulamentos da Associação dos
Electrotécnicos Alemães (VDE).
O circuito de refrigeração foi testado quanto ao seu estancamento.
;
Este aparelho corresponde às seguintes directivas da CE:
– 73/23/CEE de 19.2.1973 - Directiva referente à baixa tensão
– 89/336/CEE de 3.5.1989
(inclusivé directiva de rectificação 92/31/CEE) - Directiva referente à
compatibilidade electromagnética
818 15 83-01/7
41
Termos técnicos
• Agente de refrigeração
Os líquidos utilizados para a produção de frio chamam-se agentes de
refrigeração. Eles possuem um ponto de ebulição tão baixo que o
calor dos géneros alimentícios armazenados no aparelho frigorífico é
suficiente para levar o agente de refrigeração a entrar em ebulição ou
a evaporar-se.
• Circuito de refrigeração
Sistema de circulação fechado, no qual se encontra o agente de refrigeração. O circuito de refrigeração é composto, basicamente, pelo
evaporador, compressor, liquefactor e tubulações.
• Evaporador
O agente de refrigeração evapora-se no evaporador. Este calor é
extraído do interior do aparelho que, assim, arrefece. Tal como todos
os líquidos, o agente de refrigeração necessita de calor para se evaporar. Por isso, o evaporador está instalado no interior do aparelho.
• Compressor
O compressor tem a forma de um pequeno barril. Ele é accionado por
um motor eléctrico integrado e está instalado atrás, na base do aparelho. A função do compressor é retirar do evaporador o agente de
refrigeração em estado de vapor, comprimi-lo e conduzi-lo para o
liquefactor.
• Liquefactor
O liquefactor tem, quase sempre, a forma de uma grade. O agente de
refrigeração comprimido pelo compressor liquefaz-se no liquefactor.
Enquanto isso, produz-se calor que é libertado para o ambiente através da superfície do liquefactor. O liquefactor encontra-se, por isso,
no exterior do aparelho, quase sempre na parte de trás.
42
818 15 83-01/7
Serviço de assistência técnica
Se, em caso de avaria, não conseguir solucionar o problema com o auxílio destas instruções de utilização, é favor dirigir-se à casa especializada
mais próxima ou ao nosso serviço de assistência técnica. Encontrará os
endereços e números de telefone no folheto em anexo "Condições de
garantia/Postos de assistência técnica".
Uma listagem precisa das peças sobressalentes necessárias, poderá evitar perdas de tempo e custos desnecessários. Por isso, é favor indicar os
seguintes dados do seu aparelho:
• Designação do modelo
• Número do produto (PNC)
• Número de fabrico (S-No.)
Estas indicações encontram-se na placa de características, no interior
do aparelho. Para que possa ter estes dados sempre à mão, recomendamos que os registe aqui.
Se a indicação da temperatura assinalar uma falha (F1, F2, etc.), é favor
participar ao serviço de assistência técnica a falha indicada.
Nota: uma deslocação injustificada do serviço de assistência técnica
está sujeita a pagamento, mesmo durante o prazo de garantia.
818 15 83-01/7
43
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
818 1583 – 01/7 - 0100
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
