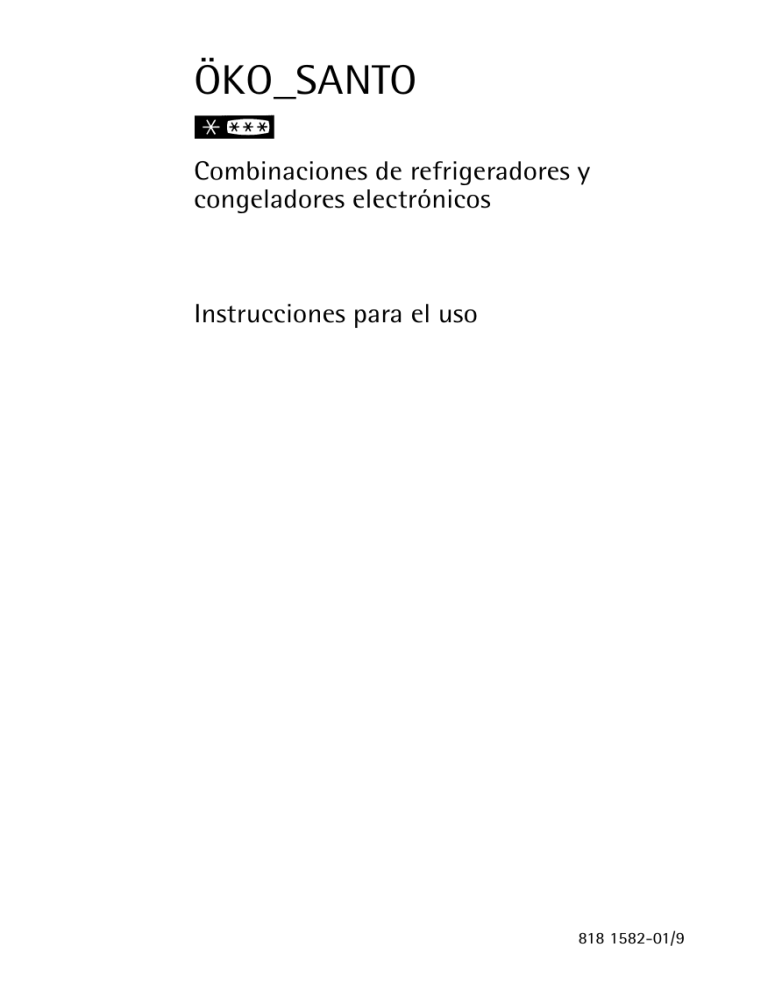

ÖKO_SANTO
Combinaciones de refrigeradores y
congeladores electrónicos
Instrucciones para el uso
818 1582-01/9
Estimados clientes:
Es conveniente leer atentamente estas instrucciones de servicio antes
de poner en marcha el nuevo frigorífico. El manual contiene
informaciones importantes para que el aparato frigorífico pueda ser
usado con seguridad, emplazado y mantenido correctamente.
Es recomendable guardar el manual de instrucciones de servicio para
solucionar problemas que posteriormente pudiesen presentarse. Si el
aparato frigorífico cambiara de dueño es conveniente que sea
entregado al nuevo dueño el manual de instrucciones de servicio.
Con el símbolo triangular de alarma y/o las palabras (¡Advertencia!,
¡Cuidado!, ¡Atención!) se destacan las indicaciones importantes para
su seguridad personal y para la capacidad funcional del aparato
frigorífico. Es indispensable prestarles atención.
0 Este símbolo guía paso a paso el manejo del aparato frigorífico.
1
3
Después de este símbolo se indican informaciones adicionales para el
manejo y la aplicación práctica del aparato frigorífico.
2
Con el símbolo de la hoja de trébol se señalan los consejos y las
indicaciones para la aplicación rentable y ecológica del aparato
frigorífico.
El capítulo "Definiciones técnicas", al final de las instrucciones de
servicio, contiene las explicaciones de dichos términos.
Para solucionar por cuenta propia fallos que pudiesen ocurrir, véase el
capítulo "¿Qué hacer, cuando...?" de las instrucciones de servicio. Si las
indicaciones no resuelven el problema, el servicio de postventa estará a
la disposición en todo momento.
Impreso en papel fabricado que no perjudica al medio ambiente
pues quien piensa ecológicamente también obra así ...
2
818 15 82-01/9
Indice
Seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Eliminación de desechos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Información sobre el embalaje de aparatos frigoríficos . . . . . . . . . . . . . . . . 7
Eliminación y reciclaje de aparatos antiguos . . . . . . . . . . . . . . . . . . . . . . . . . 7
Transporte del aparato frigorífico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Retirar el protector empleado para el transporte . . . . . . . . . . . . . . . . . . . 9
Montaje de los tiradores . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Emplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Lugar de emplazamiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
El aparato frigorífico necesita ventilación . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alineación del aparato frigorífico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Conexión eléctrica . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11
11
12
12
12
Para invertir el sentido de la puerta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Descripción del aparato frigorífico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Aspecto del aparato frigorífico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bandeja congeladora con acumulador de frío . . . . . . . . . . . . . . . . . . . . . . . .
Panel de manejo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Termostato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Indicaciones de temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17
17
18
19
20
20
Antes de la puesta en servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Puesta en servicio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Ajustar la temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Compartimento frigorífico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Compartimento congelador . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
COOLMATIC/FROSTMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
COOLMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
FROSTMATIC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Desconexión del aparato frigorífico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Conmutación para vacaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
818 15 82-01/9
3
Indice
Sistema de control y de información . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alarma de temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alarma de descongelación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Fallos funcionales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27
27
28
28
Abrir la puerta del compartimento congelador . . . . . . . . . . . . . . . . . . . . . 28
Equipamiento interior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Paneles de vidrio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Compartimiento para botellas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Puerta interior variable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bandejas y recipientes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Soporte de botellas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29
29
29
30
30
30
Almacenar correctamente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Congelación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Conservación a baja temperatura . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Preparación de cubitos de hielo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Símbolos de productos/calendario de productos congelados . . . . . . . . . 34
Descongelación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
El compartimento frigorífico se descongela automáticamente . . . . . . . . . . 35
Descongelación del compartimento congelador . . . . . . . . . . . . . . . . . . . . . . 35
Limpieza y mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Interior del aparato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Aparato por el exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Consejos para el ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Qué hacer cuando ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Ayuda en caso de fallos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Cambio de bombilla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Ruidos típicos del aparato frigorífico cuando está en servicio . . . . . . . 41
Disposiciones, normas y directrices . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Terminología . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Servicio de postventa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
4
818 15 82-01/9
1 Seguridad
La seguridad de los refrigeradores corresponde a las reglas reconocidas
de la técnica y de la ley de seguridad de aparatos frigoríficos. No obstante es necesario tener en cuenta las medidas de seguridad siguientes:
Aplicación conforme a la finalidad para la cual fue concebido el
aparato.
• El congelador fue concebido para uso doméstico. Sirve para refrigerar
productos, congelarlos y conservarlos a baja temperatura y también
para hacer cubitos de hielo. El fabricante no responde por daños
ocasionados al aparato frigorífico si éste ha sido usado para otros
fines o manejado incorrectamente.
• Se prohibe por motivos de seguridad reequipar o modificar el congelador.
• Hay que respetar los reglamentos legales vigentes cuando el congelador sea empleado comercialmente o para otros fines diferentes al
refrigeración, congelación y conservación a baja temperatura de productos.
Antes de la primera puesta en servicio
• Revisar el congelador por si ocurrieron daños al transportarlo. ¡Jamás
ha de conectarse un aparato frigorífico dañado! Avisar al concesionario en caso de daños.
Agente para refrigeradores
En el circuito de refrigeración del aparato frigorífico se encuentra el
agente refrigerante Isobutan (R600a), un gas natural con elevada compatibilidad ambiental, que sin embargo es combustible.
• Al transportar y colocar el aparato frigorífico ha de prestarse atención a que ninguna pieza del circuito refrigerante se haya dañado.
• Si se dañó alguna pieza del circuito refrigerante es indispensable:
– evitar fuegos y fuentes de inflamación;
– ventilar bien el recinto en donde se halla el aparato frigorífico.
Seguridad infantil
• Los materiales de embalaje (p. ej., láminas, icopor) son peligrosos para
los niños. ¡Peligro de asfixia! ¡Mantener fuera del alcance de los niños
los materiales de embalaje!
• Antes de eliminar el aparato frigorífico antiguo es preciso inutilizarlo.
Desenchufar, cortar el cable de la red, retirar o destruir eventualmente las cerraduras de resorte o los cierres de cerrojo corredizo.
818 15 82-01/9
5
Seguridad
Estas medidas preventivas impiden, p. ej., que niños jugando al escondite puedan quedar atrapados dentro del aparato frigorífico (¡peligro
de asfixia!) o arriesgar su vida por motivos similares.
• Los niños no suelen percibir los peligros que pueden acarrear los aparatos domésticos. ¡Por ese motivo hay que vigilar a los niños y no
dejarlos jugar con el aparato frigorífico!
En funcionamiento cotidiano
• Los recipientes con gases inflamables o líquidos pueden perder su
hermeticidad por el efecto del frío. ¡Peligro de explosión! No deben
depositarse en el aparato frigorífico recipientes que contengan No
colocar jamás aerosoles, cartuchos para recargar encendedores etc. en
el congelador.
• No colocar botellas y latas en el compartimento congelador. ¡Pueden
reventarse cuando se congele su contenido - e incluso explotar en
caso de que contengan gas! No meter jamás refrescos, zumos, cerveza, vino, champán, etc. en el compartimento congelador. Excepción: en el compartimento congelador si pueden meterse
aguardientes con elevado porcentaje de alcohol.
• Helados y cubitos de hielo sacados de el compartimento congelador
no deben llevarse a la boca inmediatamente. El helado puede adherirse en los labios o en la lengua y ocasionar lesiones.
• No tocar productos congelados con las manos mojadas. La piel de las
manos podría lesionarse por congelamiento.
• No emplear aparatos eléctricos (p. ej., máquinas eléctricas de hacer
helado, batidoras, etc.) en el congelador.
• Antes de efectuar la limpieza de aparato frigorífico hay que desconectarlo y desenchufarlo o desenroscar el fusible.
• Los productos congelados colocados encima del aparato frigorífico
pueden ocasionar que se forme agua de condensación por el frío en
el espacio vacío de la placa. Ese espacio vacío contiene componentes
electrónicos. Si el agua de condensación moja esos componentes
puede ocurrir un cortocircuito que dañe el aparato frigorífico. Por ese
motivo no hay que colocar productos congelados encima del aparato
frigorífico.
• Desconectar siempre el enchufe de la red cogiendo el enchufe, no
tirar nunca del cable.
6
818 15 82-01/9
En caso de fallos
• Si el aparato frigorífico falla, consultar primeramente las instrucciones de servicio, capítulo "¿Qué hacer cuando ...". No efectuar reparaciones por cuenta propia si las indicaciones contenidas en las
instrucciones de servicio no solucionan el problema.
• Los congeladores únicamente deben ser reparados por técnicos de la
empresa. Reparaciones efectuadas por personas no competentes pueden acarrear graves peligros. En caso de reparaciones hay que dirigirse al concesionario local o al servicio de postventa de la empresa.
Eliminación de desechos
Información sobre el embalaje de aparatos frigoríficos
¡Ninguno de los materiales empleados contamina el medio ambiente!
¡Pueden tirarse sin peligro a la basura o quemarlos en la planta incineradora!
Respecto a los materiales: Los sintéticos son reciclables y tienen la abreviatura siguiente:
>PE< para polietilenos, p. ej., los forros exteriores y las bolsas en el interior del aparato frigorífico.
>PS< para poliestireno espumado, p. ej., en las partes acolchonadas,
completamente libre de hidrocarburofluorado.
Los cartones se fabricaron con papel usado y conviene recolectarlos
para su reciclaje.
Eliminación y reciclaje de aparatos antiguos
Por motivos de protección del medio ambiente han de eliminarse los
aparatos frigoríficos con técnicas especializadas. Esto vale para su antiguo aparato frigorífico y también para el nuevo cuando llegue el día en
que deje de prestar su servicio.
1
¡Advertencia! Los aparatos antiguos que hayan cumplido su tiempo de
servicio han de inutilizarse antes de ser eliminados. Desenchufar, cortar
el cable de la red, retirar o destruir eventualmente las cerraduras de
resorte o los cierres de cerrojo corredizo. Estas medidas preventivas
impiden, p. ej., que niños jugando al escondite puedan quedar atrapados dentro del aparato frigorífico (¡peligro de asfixia!) o arriesgar su
vida por motivos similares.
818 15 82-01/9
7
Advertencias para la eliminación de aparatos:
• El aparato frigorífico no debe eliminarse junto con la basura doméstica o la engorrosa.
• El circuito del agente refrigerante, especialmente del intercambiador
de calor ubicado en la parte trasera del aparato frigorífico, no debe
ser dañado.
• Las oficinas locales de aseo urbano o las de la administración municipal proveen la información sobre las fechas en que se recogen estos
aparatos o sobre los vertederos a utilizar.
Transporte del aparato frigorífico
Para transportar el aparato frigorífico se necesitan dos personas. Para
transportarlo con seguridad se han previsto dos manijas en la base y
detrás del lado superior del aparato frigorífico.
0 Agarrar el aparato frigorífico por las manijas en las posiciones descritas
en la figura y transportarlo seguidamente.
0 Para transportar el aparato frigorífico hasta su lugar de emplazamiento
final hay que apretar con cuidado la puerta de arriba en la parte superior e inclinarlo un poco hacia atrás. Así recaerá el peso en las ruedas
traseras y se podrá empujar el aparato frigorífico con facilidad.
8
818 15 82-01/9
Retirar el protector empleado para el transporte
El aparato frigorífico y las piezas del equipamiento interno están protegidas contra daños que pudiesen ocurrir durante el transporte.
0 Retirar todas las cintas adhesivas y piezas acolchadas del interior del
aparato.
Los residuos que eventualmente pudiesen quedar adheridos se pueden
eliminar con alcohol de lavado.
0 Retirar las piezas de protección de la junta en los lados interiores de la
puerta.
3
0 Desmontar la pieza de protección para el transporte con la puerta
abierta.
818 15 82-01/9
9
Como retirar los elementos protectores de transporte de las
superficies de asentamiento:
0 Empuje hacia adelante los elementos protectores hasta el
ensanchamiento situado al borde
de la superficie.
0 Tire de la superficie de asentamiento hacia adelante hasta que
se deje abatir hacia abajo permitiendo sacar de las guías los elementos protectores.
Montaje de los tiradores
1
¡Cuidado! No apriete demasiado los tornillos (máx. 2 Nm) para no
estropear los tiradores.
0 Atornille a la barra el soporte
superiores del tirador (1). Monte el
soporte inferior del tirador a la
parte inferior izquierda de la
puerta (2).
0 Monte a la puerta el soporte
superior del tirador por la parte
superior izquierda (3) y atornille la
barra del tirador con el soporte
inferior del mismo (4).
10
818 15 82-01/9
Emplazamiento
Lugar de emplazamiento
El aparato frigorífico debe colocarse en un recinto seco y bien ventilado.
La temperatura ambiental repercute en el consumo de corriente.
Por ese motivo conviene que el aparato frigorífico
– no esté expuesto directamente a la luz solar;
– no esté colocado cerca de radiadores, ni al lado de una cocina u otra
fuente de calor;
– esté colocado solamente en un lugar cuya temperatura ambiental
corresponda a la clase climática para el cual fue diseñado.
La clase climática está indicada en la placa del lado izquierdo del interior del aparato frigorífico.
Las temperaturas ambientales asignadas a las clases climáticas están
determinadas en la tabla siguiente:
Clase climática
para temperatura ambiental de
SN
+10 hasta +32 °C
N
+16 hasta +32 °C
ST
+18 hasta +38 °C
T
+18 hasta +43 °C
Si no hay otra alternativa que colocar el aparato al lado de una fuente
térmica, han de respetarse las distancias mínimas laterales indicadas a
continuación:
– 3 cm respecto a cocinas eléctricas;
– 30 cm respecto a cocinas de fuel oil o de carbón.
Si no pueden guardarse estas distancias, es preciso colocar una placa
protectora contra calor entre la cocina y el aparato frigorífico.
818 15 82-01/9
11
Emplazamiento
El aparato frigorífico necesita ventilación
El aire entra por debajo de la
puerta a través de las ranuras de
ventilación situadas en la base y
sale hacia arriba a lo largo de la
pared trasera. Para que el aire
pueda circular jamás han de
cubrirse o bloquearse los orificios
de ventilación.
¡Cuidado! Si el aparato frigorífico se coloca, p. ej., debajo de un
armario, es necesario que entre el
borde superior del aparato y el
mueble situado encima de él haya
una distancia de 10 cm como
mínimo.
Alineación del aparato frigorífico
0 El aparato frigorífico ha colocarse en un lugar horizontal y firme. Compensar las irregularidades del piso atornillando o desatornillando las
dos patas de ajuste delanteras.
Conexión eléctrica
Es indispensable para la conexión eléctrica disponer de una caja de
enchufe con toma de tierra instalada según las prescripciones vigentes.
El fusible de protección eléctrica ha de tener un mínimo de 10 amperios.
Si después de emplazar el aparato frigorífico no se tiene acceso al
enchufe hay que tomar medidas preventivas en la instalación eléctrica
que permitan separar el aparato de la red (p. ej., fusible, interruptor
automático, interruptor de corriente diferencial o similares provistos de
un espacio de abertura de contactos de un mínimo de 3 mm).
0 Antes de la puesta en funcionamiento del aparato frigorífico hay que
revisar los datos de la placa de características para cerciorarse de que la
tensión de conexión y el tipo de corriente coinciden con los valores de
la red eléctrica del lugar en donde se ha instalado el aparato,
p. ej.,
CA 220 ... 240 V 50 Hz o bien
220 ... 240 V~50 Hz
(o sea, 220 hasta 240 voltios de corriente alterna, 50 hertzios)
La placa de características se encuentra dentro del aparato frigorífico a
mano izquierda.
12
818 15 82-01/9
Para invertir el sentido de la puerta
El sentido de la puerta se puede cambiar de derecha (así viene de
fábrica) a izquierda si así lo exige el lugar de instalación.
1
¡Advertencia! Mientras se invierte el sentido de la puerta el aparato
no debe estar conectado a la red de alimentación eléctrica. Desenchúfelo primero.
0 Abra la puerta del refrigerador y
retire el panel del zócalo tirando
de él hacia adelante. Invierta de
izquierda a derecha la posición de
la tapa del cojinete de la puerta
que está en el panel del zócalo.
0 Teniendo cerrada la puerta del
congelador desenrosque el tornillo
de estrella de la bisagra inferior de
la puerta y retire la bisagra con
movimiento descendente.
0 Cierre la puerta del congelador.
Abra la puerta del refrigerador y
desenrosque el tornillo de fijación
para el mecanismo de cierre autómatico que está en la parte superior de la puerta del refrigerador.
818 15 82-01/9
13
Para invertir el sentido de la puerta
0 Cambie el perno del orificio derecho al izquierdo. Retire la puerta
del refrigerador tirando cuidadosamente hacia adelante y cóloquela a un lado.
0 Desenrosque la bisagra intermedio
de la puerta.
0 Retire la puerta del refrigerador
tirando con cuidado hacia adelante y depósitela a un lado.
0 Desenrosque el tornillo de fijación
para el mecanismo de cierre automático en la parte de abajo de la
puerta del refrigerador.
0 Traslade hacia la izquierda el
perno superior del cojinete.
14
818 15 82-01/9
Para invertir el sentido de la puerta
0 Desatornille de la barra el soporte
superior del tirador (1). Desatornille de la puerta el soporte inferior
del tirador (2).
0 Desatornille de la puerta el
soporte superior del tirador (3) y
atorníllelo en la puerta, abajo a la
derecha (4).
¡Cuidado! No apriete demasiado
los tornillos (máx. 2 Nm) para no
estropear los tiradores.
0 Atornille el soporte y la barra
virada en 180° a la puerta (5) y al
soporte montado del tirador (6).
1
1
¡Cuidado! No apriete demasiado
los tornillos (máx. 2 Nm) para no
estropear los tiradores.
0 Asegure con el tornillo el mecanismo de cierre automático en la
puerta del refrigerador, abajo a la
izquierda.
0 Inserte con cuidado la puerta del
refrigerador en el perno superior
de la bisagra y ciérrela.
818 15 82-01/9
15
Para invertir el sentido de la puerta
0 Meta la bisagra intermedio por la
parte inferior de la puerta y asegúrela con tornillo al cuerpo del
aparato.
0 Atornille el mecanismo de cierre
automático en la parte superior
izquierda de la puerta.
0 Posicione con cuidado la puerta
del refrigerador sobre el perno
intermedio de la bisagra y ciérrela.
0 Sitúe la bisagra inferior con el
perno en la parte inferior
izquierda de la puerta del congelador y atorníllelo por completo.
0 Abra la puerta del congelador y
coloque el panel del zócalo.
16
818 15 82-01/9
Descripción del aparato frigorífico
Aspecto del aparato frigorífico
(diferentes modelos)
Panel de manejo y elementos de control
Compartimiento con tapa para mantequilla y quesos
Compartimientos en la puerta para colocar diversos productos
Cajón - repisa variable
Compartimiento para botellas
Cubeta para frutas y verduras
Paneles para colocar diversos productos
Cubeta para productos congelados (solamente para
almacenamiento)
la cubeta del fondo sirve cuando se descongela el aparato
frigorífico para recolectar el agua de condensación
Cubetas para productos congelados (para almacenamiento y
congelación)
Bandeja con acumulador de frío
Placa de características
818 15 82-01/9
17
Descripción del aparato frigorífico
Bandeja congeladora con acumulador de frío
Los modelos incluyen una bandeja congeladora con acumulador de frío y dos fuentes para
hielo situadas encima o debajo
del cajón de arriba del congelador.
Para congelar el acumulador de frío lea por favor el apartado "Antes de
la puesta en servicio".
3
18
Si sobreviene un corte eléctrico o si el aparato sufre una avería, el acumulador de frío retrasará por varias horas el calentamiento perjudicial
para los productos almacenados.
El acumulador de frío también se puede utilizar temporalmente como
elemento refrigerante para neveras portátiles.
En la bandeja congeladora puede usted someter a una congelación previa productos tales como los frutos de baya.
La ventaja estriba en que los frutos no se aplastan, conservando su
forma natural. Las bayas congeladas las puede guardar seguidamente
en los cajones después de porcionarlas y envasarlas.
818 15 82-01/9
Descripción del aparato frigorífico
Panel de manejo
1
2
3
4
5
6
7
8
9
10
11
12
Control de red para el compartimento frigorífico (verde)
Botón de CONEXIÓN/DESCONEXIÓN para el compartimento
frigorífico
Control de red para el compartimento congelador (verde)
Botón CONEXIÓN/DESCONEXIÓN para el compartimento
congelador
Termostato para el compartimento frigorífico
Indicador de temperatura para el compartimento frigorífico
Indicador de temperatura para el compartimento congelador
Termostato para el compartimento congelador
Aviso de conexión de función FROSTMATIC (amarillo)
Botón COOL-/FROSTMATIC
• COOLMATIC para enfriamiento intensivo en el compartimento
frigorífico
• FROSTMATIC para el congelamiento rápido en el
compartimento congelador
Alarma (rojo)
Botón AVISO DESCONEXIÓN
(véase el capítulo "Sistema de control e información")
818 15 82-01/9
19
Descripción del aparato frigorífico
Termostato
Para ajustar la temperatura, el termostato
correspondiente para el compartimento
frigorífico o para la congeladora ha de abandonar la posición presionada.
• Para abandonar la posición presionada hay que oprimir brevemente
los botones de los termostatos correspondientes.
• La posición presionada se obtiene oprimiendo los botones de los termostatos correspondientes.
Temperatura PREFIJADA significa:
El botón del termostato abandonó la posición presionada; la temperatura que debe tener el compartimento frigorífico o el congelador (temperatura PREFIJADA), puede ajustarse en pasos de 1 °C.
Temperatura REAL significa:
El botón del termostato está en posición presionada; el indicador muestra la temperatura que tiene efectivamente en ese momento el
compartimento frigorífico o el congelador (temperatura REAL).
Indicaciones de temperatura
El indicador de temperatura ofrece varias informaciones.
• En operación normal se indica la temperatura dominante momentáneamente en el compartimento frigorífico, respectivamente en el
compartimento congelador (temperatura REAL). El botón del termostato ha de estar en posición presionada.
• Mientras se esté ajustando la temperatura el indicador mostrará con
señales intermitentes la temperatura ajustada momentáneamente
(temperatura PREFIJADA)
• Si ocurre el fallo en el aparato frigorífico aparecerá en el indicador de
temperatura alternativamente:
– la temperatura momentánea de refrigeración, respectivamente
congelación (temperatura REAL) así como
– un aviso de el fallo.
El aviso de el fallo está codificado (p. ej., F1, F2, etc.) para que el
servicio de postventa pueda hacer un diagnóstico con facilidad. Si
ya no es posible detectar la temperatura aparecerá solamente el
código de el fallo.
20
818 15 82-01/9
Rige solamente para la indicación de temperatura del compartimento frigorífico
• Mientras esté conectada la función COOLMATIC (véase también el
capítulo "Coolmatic/Frostmatic"), se visualiza la indicación de temperatura "IC". Mientras esté conectada la función COOLMATIC, la indicación de temperatura no visualiza la temperatura del compartimento
frigorífico.
Rige solamente para la indicación de temperatura del compartimento congelador
• Si los productos congelados hubieran comenzado a descongelarse o
estuvieran ya descongelados debido, por ejemplo, a una prolongada
interrupción de la red de alimentación, la indicación de temperatura
visualizará alternadamente:
– la temperatura momentánea del compartimento congelador
(temperatura REAL) y
– la temperatura máxima que han alcanzado los productos
congelados.
Antes de la puesta en servicio
1
0
0
0
0
0
Antes de enchufar el aparato y de ponerlo en servicio por primera vez
déjelo 30 minutos inactivo si ha sido transportado en posición vertical.
Si ha sido transportado en posición horizontal, hay que esperar 4 horas
antes de encenderlo para que el aceite pueda retornar al compresor. De
lo contrario el compresor podría sufrir desperfectos.
Lavar antes de la primera puesta en servicio el interior del aparato frigorífico y todas las piezas de equipamiento (véase capítulo "Limpieza y
mantenimiento").
Retire el acumulador de frío de la bandeja congeladora.
Espere hasta que el congelador haya alcanzado los 18° C bajo cero, que
es la temperatura óptima de almacenamiento, y meta el acumulador de
frío en uno de los cajones para que se congele.
Al cabo de 24 horas coloque el acumulador de frío delante en la bandeja congeladora o en el cajón más alto.
Por favor, vuelva a congelar de la misma manera el acumulador de frío
cuando se haya descongelado p. ej. después de la limpieza del aparato
frigorífico.
818 15 82-01/9
21
Puesta en servicio
El compartimento frigorífico y el compartimento congelador pueden
activarse y regularse por separado.
El sistema electrónico ejecuta un test automáticamente después de la
conexión del compartimento frigorífico y/o del compartimento
congelador.
0 Conectar el enchufe de la red en el tomacorriente.
3
Puesta en servicio del compartimento frigorífico
0 Oprimir el botón de CONEXIÓN/DESCONEXIÓN para el compartimento
frigorífico.
La luz verde del control de red para el refrigerador se enciende. El indicador de temperatura del aparato muestra la temperatura REAL
momentánea del refrigerador. La alarma emite señales rojas intermitentes para indicar que todavía no se ha alcanzado la temperatura requerida. El compresor se pone en marcha y funciona automáticamente una
vez concluido el test.
0 Ajuste de la temperatura deseada para el compartimento frigorífico
(véase capítulo "Ajuste de temperatura").
3
Los productos pueden almacenarse inmediatamente después de la
conexión del aparato frigorífico porque la temperatura en el compartimento frigorífico se alcanza con rapidez.
Puesta en marcha del compartimento congelador
0 Oprimir el botón CONEXIÓN/DESCONEXIÓN para el compartimento
congelador.
Se enciende la luz verde de la indicación de control de red para el congelador. El indicador de temperatura muestra la temperatura REAL
momentánea en el congelador. La alarma emite señales rojas intermitentes para indicar que todavía no se ha alcanzado la temperatura
requerida. El compresor se pone en marcha y funciona automáticamente una vez concluido el test.
0 Ajustar la temperatura a -18°C o a una más fría (véase capítulo "Ajustar
la temperatura").
0 Hay que esperar antes de introducir los productos en el congelador a
que la temperatura del compartimento congelador haya alcanzado
-18 °C o hasta que se apaguen las señales rojas de la alarma.
22
818 15 82-01/9
Ajustar la temperatura
Con el termostato correspondiente puede ajustarse separadamente la
temperatura deseada para el compartimento frigorífico y para el congelador.
0 Oprimir el botón del termostato deseado para que abandone la posición
presionada. El indicador de temperatura se conmutará y mostrará la
temperatura PREFIJADA momentánea emitiendo señales intermitentes.
0 Girar el termostato hacia la izquierda o hacia la derecha para ajustar la
temperatura PREFIJADA deseada. El indicador de temperatura mostrará
en seguida el ajuste modificado:
Compartimento frigorífico
Posición inicial
+5 °C
3
menos fría
hasta +10 °C ¹)
más frío
hasta +2 °C
Por lo general basta una temperatura de unos +5 °C en el compartimento frigorífico.
Compartimento congelador
Posición inicial
(-18 °C)
menos fría
(hasta -15 °C)
más fría
(hasta -24 °C)
Desde un punto de vista científico basta una temperatura de -18 °C
para conservar los productos en el compartimento congelador.
0 Después de ajustar la temperatura hay que volver a presionar el botón
del termostato.
El indicador de temperatura se conmuta y aparecerá de nuevo la temperatura REAL momentánea en el compartimento frigorífico o en la de
el congelador
¡Cuidado! Es preciso controlar si se mantiene la temperatura, observando frecuentemente la alarma que emite señales rojas y el indicador
de temperatura.
3
¹) hasta +15 °C si está activada la conmutación para vacaciones (véase para este
efecto el capítulo “Conmutación para vacaciones“)
818 15 82-01/9
23
COOLMATIC/FROSTMATIC
COOLMATIC
0
0
0
0
La función COOLMATIC es apropiada para enfriar rápidamente grandes
cantidades de alimentos en el compartimento frigorífico, p. ej., bebidas,
ensaladas para una fiesta.
Oprimir primeramente el botón del termostato del compartimento frigorífico para conectar la función COOLMATIC. El botón del termostato
abandona la posición presionada. El indicador de temperatura emite
señales intermitentes que muestran la temperatura ajustada para el
compartimento frigorífico.
Accionar el pulsador COOL-/FROSTMATIC. El indicador de temperatura
para la cámara de refrigeración visualiza "IC" para Intensiv Cooling.
Presionar nuevamente el regulador de temperatura para dejarlo en su
posición hundida. El indicador de temperatura continúa visualizando
"IC" hasta que se finalice la función COOLMATIC.
La función COOLMATIC proporciona ahora una intensiva refrigeración.
La temperatura PRESCRITA se mantiene automáticamente a +2 °C. Después del transcurso de 6 horas se finaliza automáticamente la función
COOLMATIC. La temperatura PRESCRITA originalmente vuelve a ser
determinante y el indicador de temperatura visualiza nuevamente la
temperatura de refrigeración momentánea.
La función COOLMATIC puede desconectarse manualmente y en cualquier momento ejecutando en la misma secuencia las instrucciones
antes mencionadas necesarias para la conexión de COOLMATIC.
FROSTMATIC
La función FROSTMATIC se utiliza para un rápido congelamiento de alimentos frescos y protege al mismo tiempo los alimentos ya congelados
contra un aumento no deseado de la temperatura en el compartimento
congelador.
0 Oprimir el botón COOL-/FROSTMATIC para conectar la función FROSTMATIC. Cuando la función FROSTMATIC está conectada se ilumina el
indicador amarillo situado junto al botón.
El sistema electrónico del aparato detecta automáticamente el
24
818 15 82-01/9
momento en que se puede finalizar el proceso de congelamiento rápido
y desconecta entonces automáticamente la función FROSTMATIC (después de 30 horas o de hasta un máximo de 51 horas, de acuerdo a la
cantidad de alimentos a congelar).
0 El proceso de congelación rápido puede concluirse además manualmente y en cualquier momento al oprimir otra vez el botón COOL-/
Frostmatic.
3
La función FROSTMATIC puede conectarse únicamente cuando esté
hundido el botón del termostato del compartimento frigorífico.
Desconexión del aparato frigorífico
El aparato frigorífico está protegido contra desconexión involuntaria
para conservar los productos congelados (protección contra desconexión por niños)
El compartimento frigorífico y el compartimento congelador pueden
desconectado por separado.
0 Mantener oprimido el botón CONEXIÓN/DESCONEXIÓN durante unos
5 segundos para desconectar el aparato frigorífico. En el indicador de
temperatura se visualiza un "Count down" cuyo cómputo es regresivo
partiendo de "5" hacia "0". El aparato frigorífico se desconecta al llegar
a "0". Se apaga la luz del indicador de temperatura.
3
0
0
0
0
Si el aparato frigorífico ha de estar fuera de servicio por mucho
tiempo es preciso:
desconectarlo manteniendo oprimido el botón CONEXIÓN/DESCONEXIÓN durante unos 5 segundos.
Desenchufarlo o desconectarlo o bien desenroscar el fusible.
Descongelar el compartimento congelador y limpiarla a fondo (véase el
capítulo "Limpieza y mantenimiento").
Luego ha de dejarse abierta la puerta para evitar la formación de olores
desagradables.
818 15 82-01/9
25
Conmutación para vacaciones
Durante la operación para vacaciones la temperatura prefijada PRESCRITA para el compartimento frigorífico es de +15 °C. Por lo tanto, en
casos de largas ausencias (por ejemplo durante las vacaciones) se tiene
la posibilidad de mantener también cerrada el compartimento frigorífico vacía, en vez de dejarla abierta, sin que por ello se produzcan olores
desagradables o moho. La ventaja: se impide que se cierre la puerta por
sí sola o inintencionalmente por otras personas durante la ausencia. Sin
la conmutación para vacaciones se produciría inevitablemente olores
desagradables y/o moho.
0 Para conectar la conmutación primeramente hay que oprimir el botón
del termostato de la cámara refrigeradora para que abandone la posición presionada.
0 Girar el disco del termostato en sentido contrario a las agujas del reloj
hasta que llegue al tope. En el indicador de temperatura se modifica el
grado visualizado hasta +10 °C en pasos de 1°C. Después de +10°C el
valor siguiente es +15 °C. En ese momento la cámara refrigeradora se
halla en funcionamiento para ahorro de energía.
0 Volver a oprimir el botón del termostato para que quede en posición
presionada.
¡Atención! No dejar alimentos en el compartimento frigorífico mientras el aparato esté conmutado para vacaciones. La temperatura
durante la conmutación para vacaciones se mantiene más o menos a
+15° C, la cual es muy alta para los alimentos.
26
818 15 82-01/9
Sistema de control y de información
El sistema de control e información comprende indicaciones de temperatura y alarmas de señales ópticas y acústicas
El sistema avisa:
– cuando la temperatura en el compartimento congelador o en el compartimento frigorífico se caliente demasiado.
– cuando se sospeche que los productos han comenzado a descongelarse o que están descongelados;
– cuando ocurran fallos funcionales en el aparato frigorífico.
Alarma de temperatura
La alarma óptica emitirá señales rojas intermitentes y la acústica sonará
tan pronto la temperatura en el compartimento congelador o en el
compartimento frigorífico se eleve a más de 5 °C sobre la temperatura
PREFIJADA. Un aumento de temperatura superior a 5 °C suele ocurrir
por los siguientes motivos:
– abrir la puerta con frecuencia o dejarla abierta por mucho tiempo;
– depósito de grandes cantidades de productos calientes;
– temperatura ambiental elevada;
– un fallo del aparato frigorífico.
Con el botón ALARMA DESCONECTADA puede desactivarse la señal de
alarma. Las alarmas óptica y acústica se desactivan automáticamente
cuando la temperatura REAL vuelva a bajar en el compartimento congelador y en la de frigorífico y sólo sea 4 °C superior que la temperatura
PREFIJADA.
3
La señal acústica de alarma se desconecta automáticamente al cabo de
una hora aunque la temperatura REAL difiera todavía más de 4 °C de la
temperatura PREFIJADA. El piloto rojo de alarma sigue parpadeando.
Advertencia:
• Las alarmas de señales rojas y la acústica se desactivan:
– después de ajustar la temperatura hacia mayor frío hasta que se
haya alcanzado la temperatura PREFIJADA;
818 15 82-01/9
27
Alarma de descongelación
Si los productos en el compartimento congelador habían comenzaqdo a
descongelarse o ya estaban descongelados (p. ej., al ocurrir un corte de
corriente transitorio), la alarma emitirá señales rojas intermitentes. El
indicador de temperatura muestra además alternativamente:
– la temperatura máxima a que se calentaron los productos;
– y la temperatura REAL momentánea en el compartimento congelador.
Si hay sospechas de descongelación, ha de revisarse la calidad de los
productos y su empleo posterior.
La alarma puede ser desconectada con el botón ALARMA DESCONECTADA tan pronto la temperatura en el compartimento congelador haya
vuelto a descender a un grado inferior al de la temperatura crítica de
descongelación, o sea, -4 °C.
Fallos funcionales
Si el sistema electrónico del aparato frigorífico detecta un defecto técnico cuya reparación ha de ser efectuada por el servicio de postventa,
se activará una alarma que emite señales ópticas y acústicas. El indicador de temperatura muestra además alternativamente:
– un aviso de un fallo (código de fallas F1 hasta F7) y
– la temperatura momentánea (temperatura REAL).
Advertencia: Fallos del aparato frigorífico indicadas por uno de los
códigos han de ser reparadas por el servicio de postventa. La señal
acústica de alarma puede ser desconectada con el botón ALARMA DESCONECTADA durante 24 horas. Es posible borrar el aviso de fallos desconectando el aparato frigorífico; sin embargo el borrado sólo debe
efectuarse una vez que el servicio de postventa haya reparado el aparato frigorífico.
Abrir la puerta del compartimento congelador
Si se cierra la puerta del compartimento congelador del aparato frigorífico cuando éste esté en servicio, no se podrá abrir nuevamente enseguida porque se habrá formado un vacío en el congelador que la
mantiene cerrada hasta que la presión se haya compensado. Al cabo de
unos minutos la puerta se podrá abrir de nuevo.
28
818 15 82-01/9
Equipamiento interior
Paneles de vidrio
0 Es imprescindible colocar un panel en las ranuras del fondo que se
hallan encima de las cubetas para frutas y verduras. Este panel siempre
ha de permanecer en dicho lugar para prolongar la conservación de las
frutas y las verduras.
Los demás paneles son ajustables
según la altura requerida.
0 Para ajustarlas hay que tirar hacia
adelante del panel inclinándolo
hacia arriba o hacia abajo hasta
que se pueda sacar.
0 El procedimiento de colocación
del panel en una altura diferente
se efectúa a la inversa.
Ajuste para productos congelados
en envases verticales:
0 Retirar el panel de vidrio de dos
piezas del modelo Vario delantero
central e introducirlo en otro
nivel. Eso permite ganar espacio
para colocar envases verticales en
el panel inferior.
Compartimiento para botellas
Almacene las botellas con el cuello hacia adelante.
Atención: Coloque echadas sólo
las botellas sin abrir.
818 15 82-01/9
29
Equipamiento interior
Para guardar botellas ya abiertas puede usted alzar el compartimiento
hasta dejarlo inclinado.
0 Para ello tire del compartimiento
hacia adelante hasta que sea posible virarlo hacia arriba e introduzca entonces la superficie
delantera en el nivel inmediato
superior.
Puerta interior variable
Según lo requerido pueden sacarse hacia arriba los compartimientos
ubicados en la puerta y colocarse en otros alojamientos.
Bandejas y recipientes
Juego de bandejas Vario
Las dos cubetas grandes para frutas y verduras son separables mediante
una pared divisora ajustable (no incluido en todos los modelos).
Soporte de botellas
(no en todos los modelos)
En algunos modelos hay montado un
soporte de botellas en el botellero.
Evita que vuelquen las botellas y
puede desplazarse lateralmente.
30
818 15 82-01/9
Almacenar correctamente
Debido a motivos físicos, el compartimento frigorífico ofrece diferentes campos de temperatura. El
campo más frío corresponde al
panel del fondo situado encima de
las cubetas para frutas y verduras.
Los campos menos fríos corresponden a los paneles situados en las
partes superiores y en los compartimientos de la puerta. En el
siguiente ejemplo se muestran los
lugares adecuados para conservar
los diferentes tipos de productos en
el compartimento frigorífico a una
temperatura adecuada.
En la cubeta del fondo del compartimento congelador no debe
emplearse para congelar sino únicamente para conservar productos
congelados.
Consejo: Los productos siempre
han de conservarse cubiertos o
empaquetados en el compartimento frigorífico para evitar que se
sequen o que se transmita a los demás su olor o sabor.
Materiales adecuados para empacar productos:
– Bolsas y láminas de polietileno;
– Envases de plástico con tapa;
– Recipientes especiales de plástico con tensor de goma;
– Láminas de aluminio.
818 15 82-01/9
31
Congelación
Salvo la cubeta del fondo cuya finalidad es solamente de almacenamiento, sirven para congelar productos todos los demás compartimientos y cubetas.
¡Cuidado!
• Antes de congelar los productos es preciso que la temperatura REAL
en el compartimento congelador corresponda a -18 °C o más fría.
• Por favor respete la capacidad de congelamiento indicada en la placa
de características. La capacidad de congelamiento corresponde a la
cantidad máxima de productos frescos que pueden congelarse en un
lapso de 24 horas. Si se pretende congelar productos durante varios
días consecutivos, solamente puede colocarse dentro del aparato frigorífico 2/3 hasta 3/4 de la cantidad indicada en la placa de características.
• Cuando congele grandes cantidades, deposite el elemento acumulador de frío, congelado, en la parte delantera del cajón superior del
departamento de congelación.
• Por ningún motivo deben congelarse nuevamente productos descongelados sin haberlos sometido a una preparación ulterior (cocinarlos
como plato listo para servir).
0 Cuando se emplee la capacidad de congelamiento máxima de 24 horasen el caso de pequeñas cantidades bastan 4 hasta 6 horas - hay que
oprimir el botón COOL-/FROSTMATIC antes de efectuar la congelación.
La luz de indicación amarilla se encenderá.
Es innecesario oprimir el botón COOL-/FROSTMATIC cuando se trate de
pequeñas cantidades cuyo peso no exceda 3 kg.
0 Todos los productos han de empaquetarse herméticamente antes de
congelarlos para evitar que se sequen, pierdan su sabor o lo transmitan
a los demás productos congelados.
¡Cuidado! No tocar productos congelados con manos mojadas. La piel
de las manos podría lesionarse por congelación.
0 Colocar los productos empacados en las cubetas. Los productos no congelados no deben entrar en contacto con los congelados puesto que
éstos podrían descongelarse.
3
3
32
El sistema electrónico del aparato frigorífico detecta cuando puede
concluir la función FROSTMATIC y entonces la desconectará automáticamente. Se apaga la indicación amarilla. La función FROSTMATIC tam-
818 15 82-01/9
bién puede desconectarse manualmente oprimiendo de nuevo el botón
COOL-/FROSTMATIC.
Consejos:
• Materiales adecuados para empaquetar productos congelados:
– bolsas y láminas para congelamiento de polietileno;
– recipientes especiales para congelamiento;
– láminas de aluminio, extra resistentes.
• Recomendable para el cierre de bolsas y folios:
Pinzas plásticas, gomas o cintas adhesivas.
• Extraer el aire de las bolsas o de las láminas antes de cerrarlas porque
contribuye a secar los productos congelados.
• Hacer paquetes planos porque éstos se congelan con mayor rapidez.
• No llenar hasta el tope los recipientes para congelamiento con productos líquidos o papillas pues los líquidos se expanden al congelarse.
Instrucción para lugares de prueba:
Pueden solicitarse directamente al fabricante planos de apilamiento
que indiquen la capacidad de congelamiento o el tiempo de calentamiento.
Conservación a baja temperatura
¡Cuidado! Es indispensable que la temperatura del compartimento
congelador haya alcanzado -18 °C antes de cargarla por primera vez
con productos precongelados.
• Sólo deben depositarse productos empaquetados para evitar que se
sequen o pierdan su sabor o lo transmitan a los demás productos.
• Prestar atención a la fecha de caducidad de los productos.
2
Colocar por separado los productos y si es posible clasificados. Algunos
modelos se suministran con fichas para colocar en las tapas de los compartimientos y cubetas. Para marcar el contenido de cada compartimiento hay que colocar la ficha encima del símbolo del producto
respectivo (véase capítulo "Símbolos de productos/Calendario de productos congelados"). Así se puede supervisar mejor y se evita además
dejar la puerta abierta por mucho tiempo, lo que significa un ahorro de
energía.
818 15 82-01/9
33
Preparación de cubitos de hielo
0 El molde para hacer cubitos de hielo ha de llenarse con ¾ de agua fría y
luego colocarlo en la bandeja congeladora o en una de sus cubetas y
dejar que se congele.
0 Para extraer del molde los cubitos de hielo hay que torcerlo o dejarlo
por breve tiempo bajo agua corriente.
¡Cuidado! Por ningún motivo han de emplearse utensilios puntiagudos
o afilados para extraer los cubitos de hielo del molde. En ese caso hay
que emplear el mango de una cuchara o algo similar.
Símbolos de productos/calendario de productos congelados
• Los símbolos en las cubetas
indican los diferentes tipos
de productos congelados.
• Las cifras indican el tiempo de conservación en meses para cada tipo
de producto congelado. La validez del valor máximo o mínimo establecido del tiempo de conservación de los productos congelados
depende de la calidad y de la preparación de ellos antes de ser congelados. El valor mínimo corresponde a víveres con un elevado porcentaje de grasa.
• El tipo de producto conservado
en las cubetas puede marcarse
colocando las fichas adjuntas en
el compartimiento respectivo.
34
818 15 82-01/9
Descongelación
El compartimento frigorífico se descongela automáticamente
El sistema electrónico mantiene una temperatura lo más constante
posible en el compartimento frigorífico, lo que ahorra energía y descongela conforme a las necesidades. La frecuencia de las fases de descongelamiento será mayor o menor dependiendo del contenido de
humedad. Dado que la mayor cantidad de humedad se produce al abrir
la puerta del aparato frigorífico, la frecuencia de las fases de descongelación depende del número de veces y del tiempo en que esté abierta la
puerta.
El agua de condensación se recolecta en el canal de desagüe situado en
la pared posterior de la cámara refrigeradora, pasa a través del orificio
de desagüe a la bandeja del compresor, lugar en donde se evapora.
Descongelación del compartimento congelador
Durante el servicio del aparato frigorífico y sobre todo al abrir su
puerta se condensa la humedad en forma de escarcha en el compartimento congelador y especialmente en los evaporadores Retirar la escarcha de vez en cuando con un raspador blando de plástico, p. ej., con
uno para raspar masa. No emplear por ningún motivo utensilios duros o
puntiagudos para efectuar el descongelación del aparato frigorífico.
La descongelación del compartimento congelación ha de efectuarse por
lo menos una vez al año o cuando la capa de escarcha tenga un espesor
de 4 mm aproximadamente. Un momento apropiado para descongelar
el aparato frigorífico es cuando esté vacío o con poca carga.
¡Advertencia!
• No emplear aparatos eléctricos térmicos ni otros medios auxiliares
mecánicos o artificiales para acelerar el proceso de descongelación,
exceptuando los recomendados en estas instrucciones de servicio.
• No emplear aerosoles para descongelamiento pues podrían ser nocivos para la salud y/o contener sustancias dañinas para las materias
plásticas.
0 Aproximadamente. Oprimir el botón COOL-/FROSTMATIC 12 horas
antes de efectuar la descongelación para que se produzca suficiente
reserva refrigerante en los productos congelados para el tiempo en que
esté interrumpido el funcionamiento del aparato frigorífico.
1
818 15 82-01/9
35
0
0
0
0
¡Cuidado! No tocar productos congelados con las manos mojadas. La
piel de las manos podría lesionarse por congelamiento.
Sacar los productos congelados, empaquetar con varias capas de papel
de periódico y depositarlos en un lugar fresco, p. ej., en el refrigerador.
Desconectar el compartimento frigorífico y el congelador, retirar el
enchufe de la red o desconectar el fusible, o bien, desenroscarlo.
Saque todos los cajones. Retire el
panel de zócalo (ver apartado “Para
invertir el encaje de la puerta”).
Coloque delante del aparato el
cajón más bajo para recibir el agua
de condensación y extraiga hacia
adelante el vierteaguas correspondiente.
Consejo: El proceso de descongelación se acelera colocando en el
compartimento congelador una olla con agua caliente. Retirar además
los trozos de hielo que caigan antes de que el aparato frigorífico se
haya descongelado por completo.
Una vez descongelado el aparato frigorífico ha de limpiarse a fondo el
compartimento congelador y el equipo interior (véase el capítulo "Limpieza y mantenimiento").
Limpieza y mantenimiento
Por motivos higiénicos es recomendable la limpieza frecuente del interior del aparato frigorífico y de su equipamiento.
1
36
¡Advertencia!
• El aparato frigorífico no debe estar conectado a la red eléctrica mientras se efectúe la limpieza. ¡Cuidado! ¡Peligro de electrocución! Hay
que desconectar el aparato frigorífico y desenchufarlo o desconectar
o desenroscar el fusible antes de efectuar la limpieza.
• El aparato frigorífico jamás ha de limpiarse con aparatos de limpieza
a vapor. La humedad podría entonces mojar los elementos eléctricos.
¡Peligro de electrocución! El vapor caliente también podría perjudicar
las piezas plásticas.
• Es indispensable que el aparato frigorífico esté seco antes de volverlo
a poner en marcha.
818 15 82-01/9
Limpieza y mantenimiento
¡Cuidado!
• Las piezas plásticas también pueden estropearse al emplear aceites
etéricos y disolventes orgánicos como por ejemplo:
– zumo de limones o cáscaras de naranjas;
– ácido butírico;
– detergentes que contengan ácido acético.
Dichas sustancias no han de entrar en contacto con las piezas del
aparato frigorífico.
• No emplear detergentes abrasivos.
Interior del aparato
0 Si solamente hay que limpiar el compartimento frigorífico, ha de oprimirse el botón COOL-/FROSTMATIC algunas horas antes para que antes
de la interrupción del funcionamiento se genere suficiente reserva de
frío en el compartimento congelador, no volver a abrir la puerta del
compartimento congelador.
0 Descongelar el compartimento congelador antes de efectuar la limpieza
(véase capítulo "Descongelación").
0 Desconectar el compartimento frigorífico y el congelador, retirar el
enchufe de la red o desconectar el fusible, o bien, desenroscarlo.
0 El aparato frigorífico y su equipamiento ha de limpiarse con un trapo y
agua tibia. A veces puede emplearse también un detergente comercial
para vajillas.
0 Seguidamente ha de aclararse el aparato frigorífico con agua clara y
después secarlo.
0 Controlar el orificio de desagüe del agua de condensación situado en la
pared trasera del compartimento frigorífico. Si el orificio de desagüe
del agua de la condensación está obstruido hay que desobstruirlo con
un alambre.
Aparato por el exterior
Para mantener impecable la superficie de acero inoxidable se pueden
utilizar los productos para ese metal que se venden en los comercios del
ramo.
Estos productos conservantes forman al mismo tiempo una película
protectora contra las huellas que dejan los dedos.
1 Cuidado: Evite a toda costa que el producto para la limpieza de acero
inoxidable entre en contacto con piezas de material plástico como las
818 15 82-01/9
37
tapas protectoras de los extremos de las puertas porque puede atacarlas.
2
El polvo acumulado en el condensador disminuye la capacidad de
enfriamiento y aumenta el consumo de energía. Por eso hay que limpiar
con cuidado el condensador en la parte trasera una vez al año
empleando para ello un cepillo suave o una aspiradora.
0 Poner en marcha el aparato frigorífico una vez que todo esté seco.
2
Consejos para el ahorro de energía
• El aparato frigorífico no debe colocarse cerca de cocinas, radiadores u
otras fuentes de calor. Cuando hay una temperatura ambiental muy
elevada, el compresor funciona con más frecuencia y durante más
tiempo.
• Garantizar suficiente ventilación en la base del aparato frigorífico y
en su parte posterior. Jamás cubrir los orificios de ventilación.
• No colocar platos calientes en el aparato frigorífico. Primeramente
hay dejarlos enfriarse.
• Dejar la puerta abierta solamente por el tiempo requerido.
• No ajustar la temperatura a un grado más frío que lo necesario.
• Colocar los productos congelados en el compartimento frigorífico
para descongelarlos. El frío de estos productos sirve para refrigerar el
compartimento frigorífico.
• Mantener siempre limpio el condensador situado en la parte posterior
del aparato frigorífico.
Qué hacer cuando ...
Ayuda en caso de fallos
En muchos casos los fallos pueden ser probablemente subsanadas por
propia cuenta al aplicar las indicaciones enunciadas más adelante. No
seguir esforzándose si las informaciones indicadas más adelante no
ayudan a subsanar el fallo del caso en concreto.
1
38
¡Advertencia! Las reparaciones del aparato frigorífico sólo las debe
efectuar el personal competente. El usuario podría correr graves riesgos
si las reparaciones han sido efectuadas por personas incompetentes. En
818 15 82-01/9
Qué hacer cuando ...
caso de que sea necesario efectuar reparaciones hay que dirigirse al
servicio de postventa de la empresa o al concesionario local.
Avería
El aparato no está trabajando, la luz de control de
la red y la indicación de
temperatura están apagadas.
Posible causa
Remedio
El aparato no está conectado.
Conectar el aparato.
El enchufe no está conectado a la red o se ha aflojado.
Conectar el enchufe a la
red.
El fusible se ha disparado o Controlar el fusible y camestá defectuoso.
biarlo, en caso necesario.
La caja de enchufe está
defectuosa.
Las averías de la red de alimentación deberán ser eliminadas por su electricista
especializado.
Está encendida intermitentemente la luz roja de
alarma, suena una alarma
Hay una falla de función.
acústica, la indicación de
temperatura visualiza una
falla (F1, F2, etc.).
Apagar la alarma pulsando
el botón "DESCONEXION
ALARMA". Sírvase anotar la
falla indicada y consultar al
servicio postventa. No abrir
más la puerta del aparato.
Está encendida intermitentemente la luz roja de
alarma, la indicación de
temperatura visualiza
alternadamente dos temperaturas.
Aviso de descongelación o
derretimiento.
Los productos se calentaron tanto que se descongelaron o comenzaron a
descongelarse.
Sírvase consultar el capítulo "Sistema de control e
información".
La temperatura no está
ajustada correctamente.
Sírvase consultar el capítulo "Ajustar la temperatura".
La puerta estuvo abierta
durante mucho tiempo.
Dejar abierta la puerta
solamente el tiempo necesario.
En las últimas 24 horas se
introdujeron grandes cantidades de productos
calientes.
Pulsar el botón FROSTMATIC.
El aparato frigorífico está
colocado cerca de una
fuente térmica.
Sírvase consultar el capítulo "Lugar de emplazamiento".
La temperatura del compartimento congelador es
insuficiente.
818 15 82-01/9
39
Qué hacer cuando ...
Avería
Posible causa
La iluminación interior no
funciona.
La lámpara está estropeada.
Atención: La iluminación
interior se apaga de forma
automática al cabo de
10 minutos.
Remedio
Sírvase consultar en este
capítulo bajo "Cambio de
bombilla".
En los lugares no estancos
calentar cuidadosamente la
junta de la puerta con un
Se ha formado mucha
La junta de la puerta no es secador de pelo (no calenescarcha en el aparato,
tar a más de 50 °C). Al
hermética (quizá después
eventualmente también en
mismo tiempo extender a
del cambio del tope).
la junta de la puerta.
mano la junta de la puerta
de tal forma que quede
apoyada perfectamente.
El aparato frigorífico no
está en posición recta.
Ruidos desacostumbrados.
Reajustar las patas delanteras.
El aparato frigorífico entra
en contacto con la pared o Separar un poco el aparato.
con otros objetos.
Una pieza, p. ej., un tubo,
en la parte posterior del
aparato frigorífico tropieza con otra pieza del
aparato o con la pared.
En caso dado separar esta
pieza doblándola cuidadosamente.
Después de pulsarse el
botón COOL-/FROSTMATIC
o bien después de modifi- Eso es normal, no ocurren
carse el ajuste de la tempe- fallos.
ratura, el compresor no
arranca inmediatamente.
El compresor se pone en
marcha automáticamente
después de haber transcurrido algún tiempo.
Cambio de bombilla
40
3
La iluminación interior se apaga automáticamente a los 10 minutos por
razones de seguridad al estar abierta la puerta y se vuelve a encender al
abrirse la puerta la próxima vez.
1
¡Advertencia! ¡Peligro de electrocución! Hay que desconectar el
aparato frigorífico y desenchufarlo o desconectar o desenroscar el
fusible antes de efectuar el cambio de bombillas.
818 15 82-01/9
Datos de las bombillas: Lámpara halógena, 220-240 V, máx. 25 W, casquillo portabombillas: E 14
0 Para desconectar el aparato frigorífico han de mantenerse oprimidos
los dos botones de CONEXIÓN/DESCONEXIÓN durante unos 5 segundos.
0 Desconectar el enchufe de la red.
0 Para reemplazar la bombilla desenrosque el tornillo de estrella y
retire la tapa hacia abajo.
0 Sustituya la bombilla quemada.
0 Vuelva a colocar la tapa y a enroscar el tornillo de estrella.
Ruidos típicos del aparato frigorífico cuando
está en servicio
Los aparatos frigoríficos producen los siguientes ruidos:
• Chasquido
Siempre que el compresor se conecte o desconecte, se escuchará un
chasquido.
• Zumbido
Tan pronto funcione el compresor se escuchará su zumbido.
• Burbujeo/chapoteo
Cuando penetre agente refrigerante en los tubos delgados, se escuchará un ruido similar al burbujeo o chapoteo. También después de la
desconexión del compresor se escuchará ese ruido durante breve
tiempo.
818 15 82-01/9
41
Disposiciones, normas y directrices
El aparato frigorífico ha sido concebido para uso doméstico y fabricado
conforme a las normas vigentes establecidas para estos aparatos. Para
la fabricación de estos aparatos frigoríficos se han adoptado especialmente las medidas necesarias previstas en la Ley de seguridad de aparatos (GSG), en la Disposición para prevención de accidentes en equipos
frigoríficos (VBG 20) y en las prescripciones de la Asociación de electrotécnicos alemanes (VDE).
El circuito refrigerante se sometió a una prueba de hermeticidad.
;
Este aparato frigorífico cumple con las siguientes directrices de la CEE:
– 73/23/CEE del 19.2.1973 - Directriz para baja tensión
– 89/336/CEE del 3.5.1989
(incluyendo la Directriz de modificación 92/31/CEE) - Directriz de
Compatibilidad electromagnética.
Terminología
• Agente refrigerante
Los líquidos empleados para la generación de frío se denominan
agentes refrigerantes. Estos líquidos tienen un punto de ebullición
bajo, tan bajo que el calor de los productos almacenados en el aparato frigorífico ocasiona la ebullición o la evaporación del agente
refrigerante.
• Agente refrigerante circula
Sistema cerrado en el cual el agente refrigerante. El sistema del circuito refrigerante está compuesto fundamentalmente por el evaporador, el compresor, el condensador y los tubos.
• Evaporador
En el evaporador se evapora el agente refrigerante. Se elimina el calor
en el interior del aparato frigorífico y éste se enfría. Al igual que
todos los líquidos, el agente refrigerante necesita calor para evaporarse. Y por eso el evaporador está instalado en el interior del aparato
frigorífico o incorporado en espuma rígida directamente detrás de la
pared interna, motivo por el cual no es visible.
• Compresor
El aspecto del compresor es similar al de un pequeño barril. El compresor se acciona con un motor eléctrico incorporado en la parte trasera, en la zona de la base del aparato frigorífico. La tarea del
compresor consiste en extraer el agente refrigerante en forma de
42
818 15 82-01/9
vapor fuera del evaporador, luego en condensarlo y conducirlo al
licuador.
• Condensador
El condensador suele tener una forma reticulada. En el condensador
se licúa el agente refrigerante condensado en el compresor. Entonces
se produce una liberación de calor que se entrega al aire del entorno
a través de la supeficie del condensador. Por ese motivo el condensador está situado en la parte exterior trasera del aparato frigorífico.
Servicio de postventa
En el caso de ocurrir fallos cuya solución no aparezca en estas instrucciones de servicio es preciso dirigirse al concesionario o al servicio de
postventa local. El cuaderno adjunto, "Condiciones de garantía/lugares
de servicio de postventa", contiene las direcciones y los números de
teléfono correspondientes.
La preparación de los respuestos específicos permite evitar viajes innecesarios y costosos. Por eso es necesario indicar los siguientes datos del
aparato frigorífico:
• Denominación del modelo
• Número de artículo (PNC)
• Número de fabricación (S-No.)
Estos datos se encuentran en la placa característica situada a la
izquierda del lado interior del aparato frigorífico. Es recomendable
escribirlos en el manual de instrucciones de servicio para tenerlos a
mano rápidamente.
Si el indicador de temperatura avisa que ha ocurrido un fallo (F1, F2,
etc.) hay que informar al servicio de postventa sobre el tipo de fallo.
Advertencia: Las llamadas injustificadas al servicio de postventa se
cobran también durante el período de garantía.
818 15 82-01/9
43
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
818 1582 – 01/9 - 0100
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
