tysk AEG Favorit CE
3-09-30 08.32
Sidan 1

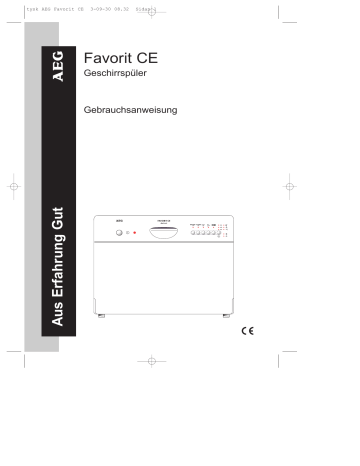

Favorit CE
Geschirrspüler
Aus Erfahrung Gut
Gebrauchsanweisung
tysk AEG Favorit CE
3-09-30 08.32
Sidan 2
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.
Beachten Sie vor allem die Sicherheitshinweise auf den ersten Seiten
dieser Gebrauchsanweisung! Bewahren Sie bitte die Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie an eventuelle
Nachbesitzer des Gerätes die Gebrauchsanweisung weiter.
Mit dem Warndreieck und/oder durch Signalwörter (Warnung!,
Vorsicht!, Achtung!) sind Hinweise hervorgehoben, die für Ihre
Sicherheit oder für die Funktionsfähigkeit des Gerätes wichtig sind.
Bitte unbedingt beachten.
Dieses Zeichen oder numerierte Handlunganweisungen leiten Sie
Schritt für Schritt beim Bedienen des Gerätes.
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur
Bedienung und praktischen Anwendung des Gerätes.
Mit dem Zeichen sind Tips und Hinweise zum wirtschaftlichen und
umweltschonenden Einsatz des Gerätes gekennzeichnet.
Für eventuell auftretende Störungen enthält die Gebrauchsanweisung
Hinweise zur selbständigen Behebun, siehe Abschnitt "Bei Auftreten
eines Fehlers".
Sollten diese Hinweise nicht ausreichen, wenden Sie sich bitte an
Ihre nächstgelegene Kundendienststelle.
Ihr Geschirrspülmaschine hat das neue Spülsystem ”IMPULSSPÜLEN”. Um eine bessere Reinigung des Geschirrs zu erzielen,
werden bei diesem Spülsystem während eines Spülprogramms
die Motordrehzahl und der Sprühdruck variiert. Daher variiert
auch der Geräuschpegel des laufenden Spülprogramms.
Gedruckt auf umweltschonend hergestelltem Papier.
Wer ökologisch denkt, handelt auch so...
2
tysk AEG Favorit CE
3-09-30 08.32
Sidan 3
Inhalt
Inhalt
Gebrauchsanweisung ........................................4-21
Sicherheitshinweise ..........................................................4
Entsorgung........................................................................6
Allgemeine Hinweise.........................................................7
Beschreibung der Maschine .............................................8
Vor der ersten Inbetriebnahme .......................................10
Programmübersicht.........................................................14
Einfüllen des Geschirrs ...................................................16
Bedienung .......................................................................17
Pflege und Reinigung......................................................19
Bei Auftreten eines Fehlers.............................................20
Service....................................................................22
Service und Ersatzeile ....................................................22
Aufstell- und anschlußanweisung ..................23-27
Technische Daten............................................................23
Installation .......................................................................24
Information für Testinstitute .............................................27
822 61 10-32
3
tysk AEG Favorit CE
3-09-30 08.32
Sidan 4
Gebrauchsanweisung
Gebrauchsanweisung
Sicherheitshinweise
Die Sicherheit von AEG-Elektrogeräten entspricht den anerkannten
Regeln der Technik und dem Gerätesicherheitsgesetz. Dennoch
sehen wir uns als Hersteller veranlaßt, Sie mit folgenden Sicherheitshinweisen vertraut zu machen:
Bestimmungsgemäße Verwendung
● Spülen Sie mit dem Geschirrspüler nur Haushaltsgeschirr. Wird das
Gerät zweckentfremdet oder falsch bedient, wird vom Hersteller
keine Haftung für eventuelle Schäden übernommen.
● Umbauten oder Veränderungen am Geschirrspüler sind aus Sicherheitsgründen nicht zulässig.
Vor der ersten Inbetriebnahme
● Überprüfen Sie den Geschirrspüler auf Transportschäden. Ein
beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie
sich im Schadensfall an Ihren Lieferanten.
● Wie der Geschirrspüler ordnungsgemäß aufgestellt und angeschlossen
wird, lesen Sie im Kapitel "Installation".
● Vergewissern Sie sich vor Inbetriebnahme, daß die auf dem Typschild des Geräts angegebene Nennspannung und Stromart mit
Netzspannung und Stromart am Aufstellort übereinstimmen. Die
erforderliche elektrische Absicherung ist ebenfalls dem Typschild
zu entnehmen.
Sicherheit von Kindern
● Verpackungsteile (z.B. Folien, Styropor) können für Kinder gefährlich
sein. Erstickungsgefahr! Verpackungsteile von Kindern fernhalten.
● Kinder erkennen oft nicht die Gefahren, die im Umgang mit Elektrogeräten liegen. Sorgen Sie daher für die notwendige Aufsicht und
lassen Sie Kinder nicht mit dem Geschirrspüler spielen - es besteht
die Gefahr, daß Kinder sich einschließen (Erstickungsgefahr!).
● Spülmittel können Verätzungen in Augen, Mund und Rachen verursachen oder sogar zum Ersticken führen! Beachten Sie die Sicherheitshinweise der Hersteller der Spül- und Reinigungsmittel.
● Das Wasser in der Spülmaschine ist kein Trinkwasser. Falls noch
Spülmittelreste im Gerät sein sollten besteht Verätzungsgefahr!
4
tysk AEG Favorit CE
3-09-30 08.32
Sidan 5
Gebrauchsanweisung
Im täglichen Gebrauch
Geschirrspüler nie in Betrieb nehmen, wenn Netzkabel, Zu- /Ablaufschlauch beschädigt sind oder Bedienblende, Arbeitsplatte oder der
Sockelbereich so beschädigt sind, daß das Gerät offen zugänglich ist.
● Im Fehlerfall zuerst Wasserhahn schließen, dann das Gerät ausschalten und Netzstecker aus der Steckdose ziehen. Bei Festanschluß:
Sicherung ausschalten bzw. Schraubsicherungen herausdrehen.
● Netzstecker nie am Kabel aus der Steckdose ziehen, sondern immer
am Stecker.
● Reparaturen am Geschirrspüler dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler. Es dürfen
nur Originalersatzteile verwendet werden.
● Bei Beschädigung der Anschlußleitung des Gerätes muß diese durch
die Spezialleitung (erhältlich im AEG Kundendienst) durch einen von
AEG autorisierten Kundendienst ersetzt werden.
● Keine Lösungsmittel in den Geschirrspüler geben. Explosionsgefahr!
●
Setzen oder stellen Sie sich nicht auf die geöffnete Tür, das Gerät
könnte kippen.
● Vergewissern Sie sich vor der Verwendung von Spezialsalz, Reinigungs- sowie Klarspülmittel, daß der Hersteller dieser Produkte
deren Einsatz in Haushaltsgeschirrspülern ausdrücklich erlaubt.
● Das Wasserschutzsystem schützt zuverlässig vor Wasserschäden.
Dafür müssen folgende Voraussetzungen erfüllt sein:
- Netzanschluß muß auch bei ausgeschaltetem Geschirrspüler
bestehen bleiben.
- Geschirrspüler muß ordnungsgemäß installiert sein.
- Wasserhahn immer zudrehen, wenn der Geschirrspüler längere
Zeit nicht beaufsichtigt ist, z. B. Urlaubsreise.
●
5
tysk AEG Favorit CE
3-09-30 08.32
Sidan 6
Gebrauchsanweisung
Entsorgung
Verpackungsmaterial entsorgen
Achtung!
Bitte beachten Sie, dass die Kunststoffbeutel der Verpackung für
Kleinkinder gefährlich sein können.
Das gesamte Verpackungsmaterial ist umweltgerecht. Die verschiedenen Kunststoffsorten sind gekennzeichnet und können wiederverwertet werden:
>PE< für Polyethylen, z. B. Verpackungsfolien
>PS< für Polystyrol, z. B. Polsterteile (grundsätzlich FCKW-frei)
Die Kartonteile der Verpackung bestehen aus wiederverwertbarem
Papier und sollten der Altpapiersammlung zugeführt werden.
Die Maschine enthält Teile aus Kunststoff und Gummi. Diese Teile
sind gekennzeichnet und können beim Verschrotten der Maschine
entsprechend recycelt oder entsorgt werden.
Die Kennzeichnung entspricht dem internationalen Standard.
Altgerät entsorgen
Wenn die Maschine ausgedient hat, den Netzstecker ziehen und das
Stromkabel direkt an der Maschine abschneiden. Achten Sie darauf,
daß Kinder mit dem losen Kabel nicht spielen.
6
tysk AEG Favorit CE
3-09-30 08.32
Sidan 7
Gebrauchsanweisung
Allgemeine Hinweise
Wirtschaftlich und umweltbewußt spülen
Schließen Sie den Geschirrspüler nu dann an Warmwasser an, wenn
Sie eine Warmwasseranlage haben, die nicht elektrisch beheizt wird.
● Stellen Sie die Wasserenthärtungsanlage korrekt ein.
●
●
Spülen Sie das Geschirr nicht unter fließendem Wasser vor.
Wählen Sie die Spülprogramme nach Art und Verschmutzungsgrad
des Geschirrs.
● Dosieren Sie Reinigungsmittel, Spezialsalz und Klarspüler nicht
höher als von den Produktherstelleern und in dieser Gebrauchsanweisung empfohlen wird.
●
Zum Spülen im Geschirrspüler ist folgendes
nicht geeignet:
- Holz-/Frühstücksbrettchen
- nicht hitzebeständige Kunststoffteile
- Bleikristallglas
- Zinn- bzw. Kupfergegenstände
- geklebte Geschirr- oder Besteckteile
- älteres Besteck, dessen Kitt temperaturempfindlich ist
- rostempfindliche Stahlteile
- Bestecke mit Holz-, Horn-, Porzellan- oder Perlmuttgriffen
Zum Spülen im Geschirrspüler ist folgendes
bedingt geeignet:
- Steingutgeschirr nur im Geschirrspüler spülen, wenn es vom
Hersteller ausdrücklich als dafür geeignet ausgewiesen ist.
- Aufglasurdekore können nach sehr häufigem maschinellen
Spülen verblassen.
- Silver- und Aluminiumteile neigen beim Spülen zu Verfärbungen.
Speisereste wie z.B. Eiweiß, Eigelb, Senf verursachen oft
Verfärbungen bzw. Flecken auf Silber. Silber deshalb immer
gleich von Speiseresten säubern, wenn es nicht unmittelbar
nach Gebrauch gespült wird.
- Einige Glasarten können nach vielen Spülgängen trüb werden.
Achten Sie beim Kauf von Haushaltswaren darauf, dass die Teile
für Spülmaschinen geeignet sind.
7
tysk AEG Favorit CE
3-09-30 08.32
Sidan 8
Gebrauchsanweisung
Beschreibung der Maschine
4
5
1 Sprüharm
2 Grobfilter/Mikrofilter
3 Feinfilter
4 Reinigerfach
5 Zugaberegler für Klarspüler
6 Vorratsbehälter für Spezialsalz
8
tysk AEG Favorit CE
3-09-30 08.32
Sidan 9
Gebrauchsanweisung
Bedienblende
Anzeige für
verzögerten Start
EIN/AUS-Taste
Anzeige- und
Kontrollleuchten
Taste für Wasserenthärter
Kontrollleuchte
Funktionstaste
Taste für verzögerten Start
Tasten für
Programme
Tasten für Wasserenthärter und Funktion:
Diese beiden Tasten dienen nicht nur zum Start der angezeigten
Programme, durch gleichzeitiges Drücken beider Tasten kann
außerdem die Einstellung des Wasserenthärters justiert werden.
Anzeigeleuchten:
Zeigt
• Aktuellen Stand des gewählten Programms
• Reinigungszyklus läuft
obere Leuchte
• Trockenzyklus läuft
mittlere Leuchte
• Programmzyklus beendet
untere Leuchte
Kontrollleuchten:
Zeigt
• EIN/AUS-Taste gedrückt
• Salz muss nachgefüllt werden
• Klarspüler muss nachgefüllt werden
9
tysk AEG Favorit CE
3-09-30 08.32
Sidan 10
Gebrauchsanweisung
Vor der ersten Inbetriebnahme
Wasserenthärter einstellen
Um Kalkablagerungen auf Geschirr und im Geschirrspüler zu verhindern,
muß das Geschirr mit weichem, d.h. kalkarmen Wasser gespült werden.
Daher hat der Geschirrspüler einen Wasserenthärter, in dem Leitungswasser ab einer Härte von 4°d (deutscher Grad) mit Hilfe von Spezialsalz entkalkt wird.
Stellen Sie den Wasserenthärter gemäß der folgenden Tabelle auf den
Kalkgehalt Ihres Leitungswassers ein. Über Wasserhärte und Härtebereich in Ihrem Wohngebiet informiert Sie das zuständige Wasserwerk.
Der Wasserenthärter kann in 5 Stufen eingestellt werden:
in °d
Wasserhärte
1)
in mmol/l
> 24
18 - 24
12 - 18
4 - 12
unter 4
2)
> 4,2
3,2 - 4,2
2,1 - 3,2
0,7 - 2,1
unter 0,7
Einstellung auf
Härtestufe
Anzahl der
Blinkzeichen
5
4
3*
2
1
5
4
3
2
1
kein Salz erforderlich
1) deutscher Grad, Maß für die Wasserhärt
2) millimol pro Liter, internationale Einheit der Wasserhärte
*) Einstellung ab Werk
Gerät muß ausgeschaltet sein.
1. Drücken Sie die Wasserenthärter- und die Funktionstaste gleichzeitig
und halten Sie sie gedrückt, während Sie zusätzlich die EIN/AUSTaste drücken.
2. Wenn die Leuchten für Wasserenthärter und Funktion zu blinken
beginnen, können Sie die Tasten loslassen.
3. Drücken Sie einmal die Taste für den Wasserenthärter. Die Leuchte
leuchtet zuerst permanent und beginnt danach zu blinken.
- Die Blinkanzahl entspricht der Einstellung der Wasserhärte.
- Diese Blinksequenz wird nach Pausen von einigen Sekunden
mehrmals wiederholt.
4. Durch Drücken der Enthärtertaste wird die Einstellung des Wasserhärtegrades schrittweise um eine Stufe erhöht.
Nach Härtestufe 5 folgt Härtestufe 1.
5. Ist die Härtestufe richtig eingestellt, EIN/AUS-Taste drücken.
Wenn die Einstellung 1 gewählt wurde, leuchtet die Anzeige für Salz
nicht.
10
tysk AEG Favorit CE
3-09-30 08.32
Sidan 11
Gebrauchsanweisung
Spezialsalz für Wasserenthärter einfüllen
Achtung!
Verwenden Sie nur Spezialsalz für Geschirrspüler. Füllen Sie niemals
andere Salzarten oder Geschirrspülreiniger in den Salzvorratsbehälter.
Dies würde den Wasserenthärter zerstören.
Überzeugen Sie sich vor jedem Salzeinfüllen, daß Sie wirklich eine
Packung Spezialsalz in der Hand haben.
1. Schrauben Sie die Kappe
des Salzbehälters gegen
den Uhrzeigersinn ab.
2. Füllen Sie den Salzbehälter
mit Wasser (nur beim ersten
Befüllen).
3. Füllen Sie grobes Spezialsalz durch den mitgelieferten
Trichter in den Behälter.
4. Entfernen Sie den Trichter
und entfernen Sie Salzreste
an der Einfüllöffnung.
5. Schrauben Sie Abdeckkappe wieder fest.
Füllen Sie Spezialsalz ein:
Wenn auf der Bedienblende die Kontrollanzeige für Spezialsalz
leuchtet.
11
tysk AEG Favorit CE
3-09-30 08.32
Sidan 12
Gebrauchsanweisung
Klarspüler einfüllen
Ein Klarspüler gewährleistet, dass Wasser und Schmutz besser ablaufen
und führt zu saubererem Geschirr und schnellerem Trocknen. Zu viel Klarspüler führt zu Streifenbildung, zu wenig Klarspüler zu hellen Flecken.
Achtung!
Verwenden Sie nur Marken-Klarspüler für Geschirrspüler. Füllen Sie niemals andere Mitter (z.B. Essigessenz) oder Geschirrspülreiniger in den
Vorratsbehälter für Klarspüler. Dies würde das Gerät beschädigen.
Das Fach für Klarspüler ist auf der Innenseite der Geschirrspülertür.
1. Öffnen sie das Fach, indem Sie auf den
Klappenverschluss drücken und heben
Sie die Klappe hoch.
2. Füllen Sie Klarspüler ein, nicht zuviel
einfüllen. Maximum inhalt ca. 150 ml.
3. Wischen Sie übergelaufenen Klarspüler sorgfältig ab. Sonst bildet sich
beim Spülen zuviel Schaum.
4. Schließen Sie die Klappe bis sie
einrastet.
Füllen Sie Klarspüler ein:
Wenn auf der Bedienblende die Kontrollanzeige für Klarspüler
leuchtet.
Wenn Reiniger mit kombiniertem Klarspüler benutzt wird, können
Sie die Hinweisleuchte für das Nachfüllen von Klarspüler abschalten.
Gerät muß ausgeschaltet sein.
1. Drücken Sie die Wasserenthärter- und die Funktionstaste gleichzeitig und halten Sie sie gedrückt, während Sie zusätzlich die
EIN/AUS-Taste drücken.
2. Wenn die Leuchten für Wasserenthärter und Funktion zu blinken
beginnen, können Sie die Tasten loslassen.
3. Drücken Sie einmal die Funktionstaste. Die Leuchten für Funktion
und Programmende beginnen zu blinken. Drücken Sie die Taste
erneut, die Leuchte für Programmende erlischt dann. Jetzt ist die
Funktion der Hinweisleuchte für das Nachfüllen von Klarspüler
abgeschaltet.
4. Drücken Sie die EIN/AUS-Taste erneut, um die Einstellung zu
beenden.
Um diese Funktion wieder zu aktivieren, führen Sie die oben
genannten Schritte 1 und 2 aus. Drücken Sie zweimal die Funktionstaste, bis die Leuchten für Funktion und Programmende erneut zu
blinken beginnen.
12
tysk AEG Favorit CE
3-09-30 08.32
Sidan 13
Gebrauchsanweisung
Klarspülerdosierung einstellen
Das Klarspülfach hat ein Fassungsvermögen von etwa 150 ml. Diese Menge
reicht je nach Dosierung für etwa 60 Spülgänge. Stellen Sie die Dosierung
gemäß dem Härtegrad ihres Wassers ein.
Sie können eine Dosierung zwischen 1 - 6 wählen, das entspricht 1 - 6 ml
Klarspüler. Die Voreinstellung ab Werk beträgt 1. Beginnen Sie mit einer
kleinen Einstellung und erhöhen Sie bei Bedarf, indem Sie den Pfeil,
beispielsweise mit einem Löffelstiel, drehen.
Reinigungsmittel einfüllen
Achtung!
Verwenden Sie nur Reinigungsmittel für Geschirrspüler.
Reinigungsmittel wird während des Programms ins
Spülwasser abgegeben. Beachten Sie bitte die
Dosier- und Lagerempfehlungen der Hersteller auf
den Verpackungen der Reinigungsmittel.
1. Öffnen sie das Fach, indem Sie auf den
Klappenverschluss drücken.
2. Reiniger einfüllen.
Das Vorwaschmittel ist bei Bedarf in das
linke kleinere Fach einzufüllen.
3. Deckel zurückklappen.
Reinigertabletten
Reinigertabletten verschiedener Hersteller lösen sich unterschiedlich
schnell auf. Daher können einige Reinigertabletten in Kurzprogrammen
nicht die ganze Reinigungskraft entfalten. Verwenden Sie deshalb
bei Reinigertabletten Normalprogramme mit Vorspülen.
13
tysk AEG Favorit CE
3-09-30 08.32
Sidan 14
Gebrauchsanweisung
Programmübersicht
Kochtöpfe
Geschirrart
Verschmutzungsgrad:
• stark
verschmuzt
• angetrocknete
Speisereste,
besonders Eiweiß
und Stärke
Geeignete
programme:
INTENSIV
70°
Programmablauf:
1)
Reinigungszeit mit
Trocknen: 2)
Trockenzeit:
2)
Alle Geschirrs
• normal
verschmuzt
• angetrocknete
Speisereste
NORMAL
65°
Vorreinigen
Reinigen
2 x Zwischenspülen
Klarspülen
Trocknen
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
112 Minuten
92 Minuten
13 Minuten
13 Minuten
Energie:
2)
1,15 kWh
0,80 kWh
Wasser:
2)
9 Liter
7 Liter
1) Die Spülprogrammabschnitte klingen unterschiedlich leise, da bei
einigen Spülprogrammabschnitten das Geschirr zur besseren
Reinigung kurzzeitig stärker gespült wird.
2) Die Verbrauchswerte wurden unter Normbedingungen ermittelt. Sie
sind von der Beladung der Geschirrkörbe abhängig. Abweichungen
sind daher unter Praxisbedingungen möglich.
Alle Programmschritte beginnen mit einer Wasserablaufsequenz.
14
tysk AEG Favorit CE
3-09-30 08.32
Sidan 15
Gebrauchsanweisung
Dessertgeschirr
Alle Geschirrs
• normal
verschmuzt
• leicht
verschmuzt
ECO
55°
GLAS
50°
• leicht
verschmuzt
30 MIN
40°
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
Reinigen
Zwischenspülen
Klarspülen
-
Reinigen
Zwischenspülen
Klarspülen
-
150 Minuten
35 Minuten
30 Minuten
54 Minuten
-
-
0,63 kWh
0,40 kWh
0,35 kWh
7 Liter
6 Liter
6 Liter
15
tysk AEG Favorit CE
3-09-30 08.32
Sidan 16
Gebrauchsanweisung
Einfüllen des Geschirrs
●
Gläser, Tassen und Schalen immer auf den Kopf stellen.
Tiefe Teller (Schalen etc.) immer so neigen, dass das Wasser ablaufen
kann.
● Stellen Sie sicher, dass sich die einzelnen Teile nicht berühren. Dies
gilt insbesondere für den Besteckkasten – aneinander liegende Löffel
können nicht korrekt gespült werden. Das Wasser muss alle verschmutzten Stellen erreichen können.
● Stellen Sie sich, dass Besteck mit längeren Griffen oder andere schmale
Teile nicht durch Öffnungen des Besteckkorbs rutschen und dadurch
den Sprüharm an der Drehung hindern.
● Besteck aus Silber und Edelstahl ist voneinander zu trennen. Wenn
sich diese Metalle berühren, entsteht eine chemische Reaktion, die
das Silber verfärbt.
● Für das Reinigen empfindlicher Gegenstände wählen Sie das Programm
mit der niedrigsten Wassertemperatur.
●
Achtung!
Scharfe Messer sind so zu platzieren, dass ihre Spitzen nicht nach
oben zeigen. Sie liegen am besten waagerecht im Spülkorb.
Bei Bedarf können Abdeckung und Griff des Besteckkorbs abgenommen
werden.
Spül- und Besteckkorb
Spülkorb
Besteckkorb
16
tysk AEG Favorit CE
3-09-30 08.33
Sidan 17
Gebrauchsanweisung
Bedienung
Spülprogramm starten
1. Feste Speiseresten abkratzen oder abspülen.
2. Geschirrspüler befüllen.
3. Die richtige Menge Reiniger in das Reinigerfach füllen und die
Klappe schließen.
4. Tür schließen.
5. EIN/AUS-Taste drücken.
6. Die gewünschte Programmtaste (siehe Programmübersicht) drücken.
Die Programmanzeige leuchtet. Während die beiden oberen Anzeigeleuchten für sechs Sekunden blinken, können Sie ein anderes
Programm wählen. Anderenfalls startet das Programm.
Die Leuchten informieren Sie über den aktuellen Programmablauf.
Spülprogramm unterbrechen
1. Tür öffnen. Das Programm stoppt.
2. Die obere oder mittlere Anzeigeleuchte blinkt.
3. Tür schließen, das Programm läuft nach etwa 6 Sekunden weiter.
Öffnen Sie die Tür während des Betriebs vorsichtig, da heiße Dämpfe
ausströmen können.
Spülprogramm beenden
1. Drücken Sie die Taste für das aktuelle programm und halten Sie die
Taste gedrückt, bis die Anzeigeleuchte für das Programm erlischt.
2. Lassen Sie die Programmtaste los. Das programm wurde abgebrochen und ein neues Programm kann gewählt werden.
Wenn Sie die Spülmaschine ausschalten und das Programm noch
nicht beendet ist, wird das Programm lediglich unterbrochen.
Wenn Sie die Maschine wieder einschalten, wird das programm
fortgesetzt.
Pause-Funktion
Mit der Pause-Funktion kann das Spülprogramm für kurze Zeit angehalten
werden.
1. EIN/AUS-Taste drücken. Das Spülprogramm stoppt.
2. Alle Anzeigen erlöschen.
3. Wenn Sie das Programm wieder starten möchten, drücken Sie die
EIN/AUS-Taste erneut. Das Programm wird fortgesetzt.
Das Spülprogramm sollte nicht für längere Zeiträume unterbrochen
werden, da das Wasser in der Maschine abkühlt und wieder erwärmt
werden muss. Dies führt zu einem höheren Energieverbrauch.
17
tysk AEG Favorit CE
3-09-30 08.33
Sidan 18
Gebrauchsanweisung
Abbruch des Trockenzyklus
Wenn Sie nicht möchten, dass der Trockenzyklus bis zum Ende läuft, können
Sie ihn abbrechen.
1. EIN/AUS-Taste drücken. Die Kontrollleuchte der EIN/AUS-Taste
erlischt.
2. Tür öffnen. Der Trockenzyklus wird abgebrochen.
Einstellung des verzögerten Starts
Der Programmstart kann um 3, 6 oder 9 Stunden verzögert werden.
1. EIN/AUS-Taste drücken.
2. Drücken Sie die Taste für den verzögerten Start so oft, bis die
Anzeigeleuchte neben der gewünschten Stundenzahl aufleuchtet.
3. Drücken Sie die Taste für das gewünschte Programm.
4. Nach Ablauf der gewählten Verzögerungszeit startet das Programm.
Ändern des verzögerten Starts:
Wenn das Programm noch nicht gestartet ist, können Sie die Stundenzahl
der Zeitverzögerung mit der Taste verändern.
Ausschalten des verzögerten Starts:
Wenn das Programm noch nicht gestartet ist, kann die Zeitverzögerung
abgeschaltet werden. Drücken Sie die Taste für den verzögerten Start so
oft, bis keine Stundenanzeige mehr leuchtet.
Das gewünschte Programm startet dann sofort.
Geschirrspüler ausschalten / Geschirr ausräumen
Die Spülmaschine nicht abschalten, bevor die Anzeige
ende leuchtet.
für das Programm-
1. EIN/AUS-Taste drücken. Die Anzeigeleuchte der EIN/AUS-Taste
erlischt.
2. Lassen Sie am Programmende das Geschirr zum besseren Trocknen
und zum Abkühlen noch ca. 15 Minuten im Geschirrspüler.
3. Nach Ende des Programms die Filter auf Rückstände überprüfen.
Heißes Geschirr ist stoßempfindlich. Lassen Sie das Geschirr vor
dem Entladen daher abkühlen.
18
tysk AEG Favorit CE
3-09-30 08.33
Sidan 19
Gebrauchsanweisung
Pflege und Reinigung
Maschine
Reinigen Sie die Außenflächen der Maschine mit einem milden (nicht
scheuernden) Haushaltsreiniger. Entfernen Sie Reste des Reinigungsmittels
mit einem feuchten Tuch.
Achtung!
Verwenden Sie keine Reinigungsmittel, die Alkohol, Verdünnungsmittel
oder ähnliche Substanzen enthalten.
Sprüharm (1)
Alle Öffnungen des Sprüharms müssen freigehalten werden. Eine verstopfte Öffnung kann die Reinigungswirkung stark beeinträchtigen. Wenn
der Sprüharm gereinigt werden muss, lösen Sie die Mutter gegen den
Uhrzeigersinn, entfernen Sie die Unterlegscheibe und heben Sie den
Sprüharm ab. Reinigen Sie die Öffnungen und entfernen Sie eventuelle
Lebensmittelreste.
Grobfilter/Mikrofilter (2)
Mit dem Grobfilter werden größere Gegenstände wie Zahnstocher oder
Eierschalenreste aufgefangen. Stellen Sie sicher, dass der Grobfilter
immer sauber ist. Drehen Sie den Grobfilter gegen den Uhrzeigersinn.
Heben Sie ihn heraus und reinigen Sie ihn unter fließendem Wasser.
Feinfilter (3)
Auch dieser Filter muss saubergehalten werden. Ein verschmutzter oder
verstopfter Filter beeinträchtigt die Reinigungsleistung. Der Feinfilter kann
einfach herausgehoben werden, wenn der Grobfilter entfernt ist.
19
tysk AEG Favorit CE
3-09-30 08.33
Sidan 20
Gebrauchsanweisung
Bei Auftreten eines Fehlers
Falls ein Fehler auftritt, versuchen Sie bitte, diesen anhand der
folgenden Tabelle selbst zu beheben, bevor Sie den Reparaturservice rufen.
Fehler
Kontrollieren
Das Programm startet
nicht.
Ist die Tür korrekt geschlossen?
Ist die EIN/AUS-Taste gedrückt?
Ist der Wasserhahn geöffnet?
Ist der Netzstecker in der Steckdose?
Ist die Sicherung rausgesprungen?
Ist die Taste für den verzögerten Start
gedrückt?
Die Geschirrspülmaschine Ist der Wasserhahn geöffnet?
nimmt kein Wasser auf.
Ist der Zulaufschlauch geknickt oder
blockiert?
Ist der Filter im Zulaufschlauch verstopft?
Ist der Wasserdruck zu niedrig?
20
Wasser nach Programmende nicht abgepumpt.
Wurde die Tür geöffnet, bevor das
Programm beendet war?
Sind die Filter verstopft?
Das Reinigungsergebnis
ist mangelhaft.
Wurde der Sprüharm an seiner Drehung
gehindert?
Sind die Öffnungen des Sprüharms verstopft?
Wurde das Geschirr zu eng eingeräumt?
Sind die Filter verstopft?
Sind die Filter korrekt eingesetzt?
Haben Sie genügend Reiniger verwendet?
Ist der Salzbehälter korrekt verschlossen?
Haben Sie ein Programm mit zu niedriger
Temperatur gewählt?
Ist der Behälter für den Klarspüler leer?
tysk AEG Favorit CE
3-09-30 08.33
Sidan 21
Gebrauchsanweisung
Fehler
Kontrollieren
Sichtbare Kalkablagerungen Ist der Salzbehälter leer?
oder weißer Belag auf dem Ist der Wasserenthärter nicht korrekt
Geschirr.
eingestellt?
Ist der Behälter für den Klarspüler leer?
Ist die Einstellung für den Klarspüler zu
niedrig dosiert?
Der Geschirrspüler verursacht laute Geräusche.
Stößt das Geschirr aneinander?
Stößt der Sprüharm gegen das Geschirr?
Pfeifgeräusche beim
Reinigen.
Ist nicht fehler, versuchen Sie es mit einem
anderen Reiniger.
Das Geschirr nicht richtig
trocken und glänzt nicht.
Ist der Behälter für den Klarspüler leer?
Ist das Geschirr zu lange im Geschirrspüler geblieben?
Die Tür ist schwer zu
schließen.
Ist der Geschirrspüler waagerecht
aufgestellt?
Falls die obere oder mittlere Anzeigeleuchte blinkt, können Sie das Problem höchstwahrscheinlich selbst beheben. Nach Behebung des Fehlers die EIN/AUS-Taste
drücken und der Programmzyklus wird fortgesetzt. Sollte das Problem erneut auftreten,
ist der örtliche Reparaturservice zu benachrichtigen. Sollten andere Leuchten blinken,
ist ebenfalls der örtliche Reparaturservice zu kontaktieren.
Fehler
Kontrollieren
Die obere Anzeigeleuchte
blinkt.
Ist der Wasserhahn geöffnet?
Ist der Filter im Zulaufschlauch verstopft?
Ist der Zulaufschlauch geknickt oder
blockiert?
Die mittlere Anzeigeleuchte
blinkt.
Ist Ihr Abwassersystem im Haus verstopft?
21
tysk AEG Favorit CE
3-09-30 08.33
Sidan 22
Service
Service
Service und Ersatzteile
Im Kapitel ”Bei Auftreten eines Fehlers” sind die wichtigsten Fehlerquellen zusammengestellt, die Sie selbst beheben können.
Wenn Sie trotzdem für einen der aufgeführten Hinweise oder aufgrund von Fehlbedienung den Kundendienst in Anspruch nehmen,
so erfolgt der Besuch des Kundendienst-Technikers auch während
der Garantizeit nicht kostenlos.
Wenn Sie für eine Störung keinen Hinweis in dieser Gebrauchsanweisung finden, wenden Sie sich bitte an den Kundendienst.
Geben Sie dem Kundendienst die PNC-Nummer und die F/S-Nr.
(Seriennummer) an die Sie auf dem Typschild an der Rückseite
der Maschine finden.
Modellbezeichnung
............................................................
E/PNC-Nr.
............................................................
F/S-Nr.
............................................................
Halten Sie weiterhin möglichst genau fest:
- Wie äußert sich die Störung?
- Unter welchen Umständen tritt die Störung auf?
Diese Angaben ermöglichen dem Kundendienst eine gezielte
Ersatzteilvorbereitung, so daß normalerweise beim ersten
Technikerbesuch Ihr Geschirrspüler instandgesetzt werden kann.
22
tysk AEG Favorit CE
3-09-30 08.33
Sidan 23
Aufstell- und anschlußanweisung
Aufstell- und anschlußanweisung
Technische Daten
Capazität:
6 Maßgedecke gemäß EN 50242
Abmessungen:
Höhe
Breite
Tiefe (bis zur Kante der Tür)
Tiefe (bis zur Mitte der Tür)
447
546
480
507
Gewicht:
Netto
22 kg
Wasserdruck:
Minimum
Maximum
Maximum
80 kPa (0,8 bar)
1000 kPa (10 bar)
65° C
Spannung
Sicherung
Heizelement
Leistungsaufnahme
230 V ~ 50 Hz
10 A
1100 W
1180 W
Wassertemperatur:
Elektroanschluss:
mm
mm
mm
mm
Die Maschine erfüllt die folgenden EU-Richtlinien:
– 73/23/EEC, vom 19.02.1973 – Niederspannungsrichtlinie.
– 89/336/EEC, vom 03.05.1989 (einschließlich Ergänzung
– 92/31/EEC) – Richtlinie für elektromagnetische Verträglichkeit.
23
tysk AEG Favorit CE
3-09-30 08.33
Sidan 24
Aufstell- und anschlußanweisung
Installation
Auspacken
Überprüfen Sie den Geschirrspüler auf Transportschäden. Ein
beschädigtes Gerät auf keinen Fall anschließen. Wenden Sie
sich im Schadensfall an Ihren Lieferanten.
Verpackungsteile von Kindern fernhalten.
Überprüfen Sie beim Auspacken, ob folgende Zubehör
zusammen mit der Maschine geliefert wurden:
– Ein Trichter zum Einfüllen von Salz (1)
– Umlenkstütze für Ablaufschlauch (2)
1
2
Bei Frostgefahr
Wenn die Geschirrspülmaschine in Räumen aufgestellt wird, in denen
die Temperatur zeitweise unter 0° C fällt, kann die geringe Wassermenge,
die in Teilen der Maschine verbleibt, gefrieren und die Maschine
beschädigen. Um dies zu verhindern, gehen Sie wie folgt vor:
1. Schließen Sie den Wasserzulauf zum
Geschirrspüler.
2. Entfernen Sie die Schläuche für
den Wasserzulauf und -ablauf.
3. Stellen Sie sicher, dass sich grobes
Salz im Behälter des Wasserenthärters befindet.
Die Maschine darf nur in geschlossenen
Räumen bei normaler Raumtemperatur
verwendet und gelagert werden. Der
Hersteller ist nicht verantwortlich für
etwaige Frostschäden.
Aufstellung
Die Geschirrspülmaschine ist für die
Installation auf einer Küchenarbeitsplatte
oder für den Einbau vorgesehen. Damit
sie einwandfrei arbeiten kann, ist darauf
zu achten, dass sie waagerecht steht.
Ihre Höhe kann mit den einstellbaren
Füßen um jeweils 5 mm justiert werden.
Einbaumaße gemäß Abbildung.
24
tysk AEG Favorit CE
3-09-30 08.33
Sidan 25
Aufstell- und anschlußanweisung
Wasserzulauf
Der Geschirrspüler ist mit einer Sicherheitseinrichtung ausgestattet,
die verhindert, dass Wasser in den Anschluss zurückläuft. Diese
Einrichtung entspricht dem aktuellen Standard der technischen
Möglichkeiten.
Die Temperatur der Wasserzufuhr sollt nicht höher sein als 65° C und der
Wasserdruck sollte 80 - 1000 kPa (0,8 - 10 bar) betragen.
Es ist wichtig, dass Wasserhahn oder
Absperrventil leicht zugänglich in der Nähe
der Geschirrspüler installiert sind. Es sind
spezielle Mischbatterien mit Geschirrspülanschluss sowie Adapter für ältere Mischbatterien lieferbar. Anschließen Sie den
Zulaufschlauch an einen 3/4" Wasserhahn an.
Der Zulaufschlauch darf nicht verlängert
werden. Wenn er zu kurz ist, muss der
gesamte Schlauch gegen einen längeren
für diesen Zweck geeigneten Hochdruckschlauch ausgetauscht werden.
Der Schlauchanschluss an der Maschine
kann in alle Richtungen gedreht werden.
Lösen Sie die Mutter, drehen Sie den
Schlauch in die gewünschte Richtung
und ziehen Sie die Mutter wieder an.
Sicherstellen, dass die Mutter fest
angezogen ist, bevor die Maschine
in Position gebracht wird.
Benutzen Sie nur den Zulaufschlauch,
der mit dem Geschirrspüler ausgeliefert
wird. Benutzen Sie keinesfalls einen
alten Zulaufschlauch.
25
tysk AEG Favorit CE
3-09-30 08.33
Sidan 26
Aufstell- und anschlußanweisung
Wasserablauf
Um den Geschirrspüler vor Wasserschäden zu schützen, ist er mit
einem Sicherheitssystem ausgerüstet. Wenn ein Fehler auftritt,
startet die Absaugpumpe automatisch und das in der Maschine
befindliche Wasser wird abgepumpt.
Dieses Sicherheitssystem arbeitet auch, wenn die Maschine ausgeschaltet
ist. Sie muss allerdings an das Stromnetz angeschlossen sein.
Platzieren Sie den Ablaufschlauch
wie abgebildet über dem Spülbecken.
Der Schlauch darf an keiner Stelle
höher als 75 cm über der Stellfläche
des Geschirrspülers hinausragen.
Wenn er höher verlegt wird, kann
die Funktion der Maschine beeinträchtigt werden.
Außerdem muss sichergestellt sein,
dass der Innendurchmesser des
Schlauchs an keiner Stelle weniger
als 13 mm beträgt. Wenn der Ablaufschlauch zu lang sein sollte, wird er
einfach auf die gewünschte Länge
gekürzt.
1. Schneiden Sie den Schlauch
mit einem scharfen Messer
auf die gewünschte Länge
zu.
2. Befestigen Sie die Umlenkstütze am Schlauchende.
26
tysk AEG Favorit CE
3-09-30 08.33
Sidan 27
Aufstell- und anschlußanweisung
Elektroanschluss
Der Geschirrspüler ist mit einem Elektrokabel mit Stecker für den Anschluss
an eine geerdete Schutzkontaktsteckdose mit 230 V ausgestattet.
Die Steckdose sollte leicht zugänglich und mit einer 10 A Sicherung
abgesichert sein.
Eine feste Elektroinstallation darf nur durch einen zugelassenen
Elektriker erfolgen.
Bevor irgendwelche Arbeiten an der Geschirrspüler ausgeführt
werden, muss der Stecker aus der Steckdose gezogen werden,
um die Maschine stromlos zu machen.
Information für Testinstitute
Der Salzbehälter und der Behälter für Klarspüler müssen gemäß der
Bedienungsanleitung gefüllt werden.
Bevor Messungen durchgeführt werden, muss der Geschirrspüler
ein oder zwei komplette Programme mit Reiniger und sauberem
Geschirr durchlaufen.
Teststandard:
EN 50242 und EN 60704
Kapazität:
6 Maßgedecke gemäß EN 50242
Beladen des Spülkorbs:
Siehe Kapitel ”Einfüllen des Geschirrs”
Testprogramm:
Eco 55° C
Reiniger (IEC Typ B):
15 Gramm in das Reinigerfach + 3 Gramm
in das Vorreinigerfach
Klarspüler (Typ III):
Einstellung 3
Wasserdruck:
Min. 0,8 bar, Max. 10 bar
Wasserabfluß:
Installation gemäß Abbildung unter
27
tysk AEG Favorit CE
3-09-30 08.33
Sidan 28
AEG Hausgeräte GmbH
Postfach 1036
DE-90327 Nürnberg
http://www.aeg.hausgeraete.de
© Copyright by AEG
822 61 10-32
Download PDF

advertising
