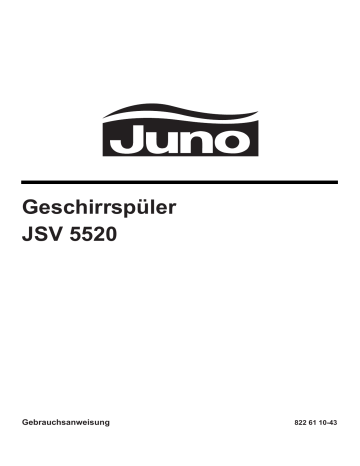

Juno JSV5520 Benutzerhandbuch
Geschirrspüler
JSV 5520
Gebrauchsanweisung
822 61 10-43
Inhalt
Für den Bediener
Für den Installateur
Sicherheitsinformation
3
Beschreibung der Maschine
4-5
Technische daten
14
Auspacken
15
- Schäden
- Anwendung
- Sprüharm
- Grobfilter/Mikrofilter
- Feinfilter
- Reinigerfach
- Zugaberegler für Klarspüler
- Wasserenthärtungsanlage
Installation
Das Bedienfeld
- Aufstellung
- Maße für Anbringen einer Holztür
- Vorbereiten der Außentür
- Montageblech
- Montage der Außentür
- Anbringen der Schutz- und Abdeckleisten
- Einbau des Geschirrspülers
- Wasserzulauf
- Wasserablauf
- Elektroanschluss
6
- Ausschalten des Summers
- Einstellung des verzögerten Starts
Einstellung des Wasserenthärters
7
Programmübersicht
8
Bedienung
9
- Start des Programms
- Vorübergehender Stopp des Programms
- Abbruch des Programms
- Pausenfunktion
- Abbruch des Trockenzyklus
- Abschalter der Spülmaschine
Beladen und Entladen
10
Wartung un Reinigung
11
Bei Auftreten eines Fehlers
12
Service
13
- Service und Ersatzteile
Information für Testinstitute
13
So verwenden Sie die Bedienungsanleitung
Im Text finden Sie folgende Symbole:
Sicherheitsinformationen
Anleitung Schritt für Schritt
Hinweise und Tipps
Umweltinformationen
-2-
16
Sicherheitsinformation
Vor der Installation und der Inbetriebnahme der Spülmaschine lesen Sie bitte diese Anleitung sorgfältig durch
und beachten sie die Hinweise und Warnungen. Um unnötige Bedienungsfehler und Störungen zu vermeiden,
müssen alle Personen, die die Spülmaschine benutzen, mit deren Bedienung und Sicherheitsfunktionen
vertraut sein. Bitte heben Sie diese Anleitung daher sorgfältig auf, damit sie bei einem eventuellen Verkauf
oder Umzug zur Verfügung steht.
Installation und Service
●
Sämtliche Installations- und Wartungsarbeiten müssen
von ausgebildeten Fachleuten durchgeführt werden.
Sollten diese Arbeiten durch nicht qualifiziertes Personal
ausgeführt werden, kann die einwandfreie Funktion der
Maschine beeinträchtigt werden und zu Personenoder Sachschäden führen. Vor Wartungsarbeiten ist
die Maschine vom Stromnetz zu trennen. Dazu den
Netzstecker aus der Steckdose ziehen.
●
Der Wasseranschluss erfolgt über ein gut zugängliches Absperrventil.
●
Die Anschlußleitung muss an eine geerdete Schutzkontaktsteckdose angeschlossen werden, die gut
zugänglich ist. Eine feste Elektroinstallation darf nur
durch einen zugelassenen Elektriker erfolgen.
●
Stellen Sie sicher, dass die Anschlußleitung nicht angeschnitten oder anderweitig beschädigt ist und dass es
nicht eingeklemmt oder geknickt wird, wenn die Spülmaschine bei der Installation oder Wartung bewegt wird.
●
Wenn die Anschlußleitung beschädigt ist, oder durch
eine längere Zuleitung ausgetauscht werden soll, muß
diese (erhältlich im Electrolux Kundendienst) durch einen
von Electrolux autorisierten Kundendienst ersetzt werden.
●
Wartungs- und Reparaturarbeiten dürfen nur von einem
Wartungsunternehmen durchgeführt werden, das vom
Hersteller zugelassen ist. Es dürfen nur Originalersatzteile
verwendet werden. Versuchen Sie niemals, die Geschirrspülmaschine selbst zu reparieren.
●
Verwenden Sie ausschließlich Reiniger, die für Spülmaschinen geeignet sind.
●
Scharfe Messer sind so zu platzieren, dass ihre Spitzen
nicht nach oben zeigen. Sie liegen am besten waagerecht im Geschirrkorb.
●
Falls Sie Geschirr vor dem Programmende aus der
Maschine entnehmen, muss es sorgfältig abgespült
werden, um Spülmittelreste zu entfernen.
●
Die Spülmaschine ist mit einem Sicherheitssystem
gegen Wasserschäden ausgestattet. Die folgenden
Anforderungen müssen erfüllt sein:
- Die Geschirrspülmaschine muss an das Stromnetz
angeschlossen bleiben, wenn sie ausgeschaltet wird.
- Die Geschirrspülmaschine muss korrekt installiert sein.
- Den Wasserhahn zudrehen, wenn die Maschine über
einen längeren Zeitraum nicht benutzt wird.
●
Abfallbeseitigung
- Verpackungsmaterial:
Sämtliche für die Verpackung dieser Maschine
verwendeten Materialien sind umweltfreundlich.
Die verschiedenen Kunststoffe sind gekennzeichnet
und können recycelt werden.
Kindersicherheit
●
Die Spülmaschine darf nur von Erwachsenen bedient
werden. Achten Sie darauf, dass Kinder nicht unbeaufsichtigt mit der Maschine spielen.
●
Bitte beachten Sie, dass die Kunststoffbeutel der
Verpackung für Kleinkinder gefährlich sein können.
●
Alle Spülmittel sind an einem Ort aufzubewahren, der
Kindern nicht zugänglich ist.
●
Achten Sie darauf, dass Kinder nicht auf der offenen
Tür sitzen oder stehen.
Während des Betriebs
●
●
Diese Spülmaschine ist ausschließlich für Haushaltsgegenstände bestimmt, die spülmaschinenfest sind.
Die Nutzung für andere Zwecke kann zu Personenoder Sachschäden führen und die Garantie verliert
ihre Gültigkeit.
Vermeiden Sie es, die Tür während des Betriebs zu
öffnen, da heiße Dämpfe ausströmen können.
Wenn die Spülmaschine zu viel Wasser erhält oder
Wasser verliert, ist sofort das Absperrventil zu schließen
und die Stromversorgung zu unterbrechen, indem Sie
die Anschlußleitung aus der Steckdose ziehen oder
die Sicherung entfernen. Beim Herausziehen die
Anschlußleitung immer den Stecker greifen und nicht
am Kabel ziehen.
●
PE bedeutet Polyethylen, aus dem die Verpackung
der Maschine und dieser Bedienungsanleitung besteht.
●
PS bedeutet Styropor (formgeschäumt), das für die
Auspolsterung der Verpackung verwendet wird.
Die Kartonteile der Verpackung bestehen aus wiederverwertbarem Papier und sollten der Altpapiersammlung
zugeführt werden.
Die Maschine enthält Teile aus Kunststoff und Gummi.
Diese Teile sind gekennzeichnet und können beim
Verschrotten der Maschine entsprechend recycelt oder
entsorgt werden.
Die Kennzeichnung entspricht dem internationalen Standard.
- Altgeräte:
Wenn die Maschine ausgedient hat, den Netzstecker
ziehen und das Stromkabel direkt an der Maschine
abschneiden. Achten Sie darauf, dass Kinder mit dem
losen Kabel nicht spielen.
-3-
Beschreibung der Maschine
4
5
-4-
Beschreibung der Maschine
Sprüharm (1)
2. Füllen Sie Klarspüler ein, nicht zuviel einfüllen.
Alle Öffnungen des Sprüharms müssen freigehalten werden.
Eine verstopfte Öffnung kann die Reinigungswirkung stark
beeinträchtigen. Wenn der Sprüharm gereinigt werden muss,
lösen Sie die Mutter gegen den Uhrzeigersinn, entfernen
Sie die Unterlegscheibe und heben Sie den Sprüharm ab.
Reinigen Sie die Öffnungen und entfernen Sie eventuelle
Lebensmittelreste.
3. Wischen Sie übergelaufenen Klarspüler sorgfältig ab.
Grobfilter/Mikrofilter (2)
Mit dem Grobfilter werden größere Gegenstände wie
Zahnstocher oder Eierschalenreste aufgefangen. Stellen
Sie sicher, dass der Grobfilter immer sauber ist. Drehen
Sie den Grobfilter gegen den Uhrzeigersinn. Heben Sie ihn
heraus und reinigen Sie ihn unter fließendem Wasser.
Feinfilter (3)
Auch dieser Filter muss saubergehalten werden. Ein
verschmutzter oder verstopfter Filter beeinträchtigt die
Reinigungsleistung. Der Feinfilter kann einfach herausgehoben werden, wenn der Grobfilter entfernt ist.
4. Schließen Sie die Klappe bis sie einrastet.
Füllen Sie niemals Reinigungsmittel in das
Klarspülfach ein.
Wasserenthärtungsanlage (6)
Die Spülmaschine ist mit einer Wasserenthärtung für
hartes (kalkhaltiges) Wasser ausgerüstet, daher sollte
der Klarspüler auf einen geringen Wert eingestellt sein.
Der Kalk in hartem Wasser führt zu weißen Ablagerungen
auf dem Geschirr und im Inneren der Maschine.
Um dies zu verhindern, wird das Wasser durch einen
speziellen Behälter geleitet, in dem der Kalk entfernt wird.
Da der Wasserenthärter grobes Spülmaschinensalz
verbraucht, muss der Salzbehälter nach einer bestimmten
Anzahl von Spülvorgängen aufgefüllt werden.
Es ist sehr wichtig, den Salzbehälter vor dem
ersten Spülvorgang mit Spülmaschinensalz zu
füllen, wenn Ihr wasser kalkhaltig ist.
Reinigerfach (4)
Öffnen sie das Fach, indem Sie auf den Klappenverschluss
drücken. Füllen Sie den Reiniger gemäß den Hinweisen
auf der Verpackung in das Fach ein und schließen Sie die
Klappe. Bitte beachten Sie, dass die Dosierempfehlungen
sich normalerweise auf Spülmaschinen im Normalmass
beziehen, wenn Sie beispielsweise Reiniger in Tablettenform verwenden, ist es völlig ausreichend, wenn eine halbe
Tablette benutzen. Das Vorwaschmittel ist bei Bedarf in
das linke kleinere Fach einzufüllen. Dieses Reinigungsmittel wird bereits beim Vorspülen verwendet. Stellen Sie
sicher, dass sich die Klappe frei öffnen kann.
Verwenden Sie ausschließlich Reiniger, die für
Spülmaschinen geeignet sind.
Zugaberegler für Klarspüler (5)
Ein Klarspüler gewährleistet, dass Wasser und Schmutz
besser ablaufen und führt zu saubererem Geschirr und
schnellerem Trocknen. Zu viel Klarspüler führt zu Streifenbildung, zu wenig Klarspüler zu hellen Flecken. Das Klarspülfach hat ein Fassungsvermögen von etwa 150 ml.
Diese Menge reicht je nach Dosierung für etwa 60 Spülgänge.
Stellen Sie die Dosierung gemäß dem Härtegrad ihres
Wassers ein.
Die Kontrollleuchte Salz auf dem Bedienfeld leuchtet auf,
wenn Spülmaschinensalz nachgefüllt werden muss.
1. Schrauben Sie die Kappe des Salzbehälters
gegen den Uhrzeigersinn ab.
2. Füllen Sie den Salzbehälter mit Wasser (nur
beim ersten Befüllen).
3. Füllen Sie grobes Spülmaschinensalz durch den
mitgelieferten Trichter in den Behälter.
4. Entfernen Sie den Trichter und entfernen Sie
Salzreste an der Einfüllöffnung.
5. Schrauben Sie Abdeckkappe wieder fest.
Der Wasserenthärter ist jetzt für den ersten Spülvorgang
einsatzfähig. Stellen Sie sicher, dass sich immer grobes
Spülmaschinensalz im Behälter befindet, der ein Volumen
von etwa 1 Liter hat.
Informationen zur Einstellung des Wasserenthärters finden
Sie im Abschnitt ”Einstellung des Wasserenthärters”.
Sie können eine Dosierung zwischen 1 - 6
wählen, das entspricht 1 - 6 ml Klarspüler. Die
Voreinstellung ab Werk beträgt 1. Beginnen Sie
mit einer kleinen Einstellung und erhöhen Sie
bei Bedarf, indem Sie den Pfeil, beispielsweise
mit einem Löffelstiel, drehen.
Die Kontrollleuchte Klarspüler auf dem Bedienfeld leuchtet
auf, wenn Klarspüler nachgefüllt werden muss.
1. Öffnen sie das Fach, indem Sie auf den Klappenverschluss drücken und heben Sie die Klappe hoch.
-5-
Verwenden Sie ausschließlich Spezialsalz für
Spülmaschinen, normales Kochsalz kann den
Wasserenthärter beschädigen.
Das Bedienfeld
Kontrollleuchten
Anzeige für
verzögerten Start
A
EIN/AUSTaste
Taste für
Wasserenthärter
Summertaste
Klarspülertaste
Kombinations-Tasten ”A”:
Taste für
verzögerten Start
Tasten für
Programme
Diese beiden Tasten dienen nicht nur zum Start der angezeigten Programme, durch gleichzeitiges Drücken beider
Tasten kann außerdem die Einstellung des Wasserenthärters justiert werden, ausschalten des Summers
und des Klarspülmittelspenders.
Kontrollleuchten:
Zeigt
• Salz muss nachgefüllt werden
obere Leuchte
• Klarspüler muss nachgefüllt werden
mittlere Leuchte
• Programmzyklus beendet
untere Leuchte
Ausschalten des Summers
Einstellung des verzögerten Starts
Vor Ausschalten des Summers müssen alle Programme
beendet sein.
Der Programmstart kann um 3, 6 oder 9 Stunden verzögert
werden.
1. Drücken Sie die EIN/AUS-Taste.
1. Drücken Sie die EIN/AUS-Taste.
2. Drücken Sie gleichzeitig die KombinationsTasten und halten Sie sie gedrückt. Wenn die
ersten drei Programmanzeigen zu blinken beginnen,
können Sie die Tasten loslassen.
2. Drücken Sie die Taste für den verzögerten
Start so oft, bis die Anzeigeleuchte neben der
gewünschten Stundenzahl aufleuchtet.
3. Drücken Sie einmal die Summertaste. Die Anzeige
der Summertaste beginnt zu blinken und die
Anzeige für Programmende leuchtet. Drücken
Sie die Taste erneut, die Anzeige für beendeten
Programmzyklus erlischt dann. Jetzt ist der
Summer ausgeschaltet.
4. Drücken Sie die EIN/AUS-Taste, um die Einstellung zu beenden.
3. Drücken Sie die Taste für das gewünschte
Programm.
4. Nach Ablauf der gewählten Verzögerungszeit
startet das Programm.
Ändern des verzögerten Starts:
Wenn das Programm noch nicht gestartet ist,
können Sie die Stundenzahl der Zeitverzögerung
mit der Taste verändern.
Ausschalten des verzögerten Starts:
Um diese Funktion wieder zu aktivieren, führen
Sie die oben genannten Schritte 1 und 2 aus.
Danach drücken Sie die Summertaste zweimal,
bis die Anzeige für beendeten Programmenzyklus leuchtet.
Wenn das Programm noch nicht gestartet ist, kann
die Zeitverzögerung abgeschaltet werden. Drücken
Sie die Taste für den verzögerten Start so oft, bis
keine Stundenanzeige mehr leuchtet.
Das gewünschte Programm startet dann sofort.
-6-
Einstellung des Wasserenthärters
Um die Ablagerung von Kalk auf dem Geschirr oder im Inneren
der Maschine zu verhindern, muss die Maschine mit weichem
Wasser mit geringem Kalkgehalt betrieben werden.
Über Wasserhärte und Härtebereich in Ihrem
Wohngebiet informiert Sie das zuständige
Wasserwerk.
Die Spülmaschine ist mit einem Wasserenthärter ausgerüstet,
der Leistungswasser mit mehr als 4 °d (deutscher Grad) mit
einem speziellen Salz entkalkt.
Der Wasserenthärter kann in 5 Stufen
eingestellt werden:
Stellen Sie den Wasserenthärter gemäß der folgenden
Tabelle auf den Kalkgehalt Ihres Leitungswassers ein.
°d
Härtegrad des Wassers
1)
mmol/l 2)
Einstellung des
Wasserenthärters
Anzahl von optischen und
akustischen Signalen
> 24
> 4,2
5
5
18 - 24
3,2 - 4,2
4
4
12 - 18
2,1 - 3,2
3*
3
4 - 12
0,7 - 2,1
2
2
unter 4
unter 0,7
1
1
kein Salz erforderlich
Bei den beiden folgenden Einstellvarianten muss die Spülmaschine ausgeschaltet und alle Programme
müssen beendet sein. Informationen darüber, wie das Programm beendet wird, finden Sie im Abschnitt
”Bedienung”.
Ausschalten des Klarspülmittelspenders
1. Drücken Sie die EIN/AUS-Taste.
2. Drücken Sie gleichzeitig die KombinationsTasten und halten Sie sie gedrückt. Wenn die
ersten drei Programmanzeigen zu blinken beginnen,
können Sie die Tasten loslassen.
3. Drücken Sie einmal die Taste für den Wasserenthärter. Die Anzeigen für Wasserenthärter und für
beendeten Programmzyklus beginnen zu blinken
und es ertönt ein Summer falls diese Funktion
nicht ausgeschaltet ist.
- Die Anzahl der akustischen und optischen Signale
für den beendeten Programmzyklus entspricht
der Einstellung des Härtegrads des Wassers.
- Diese Sequenz der optischen und akustischen
Signale wird nach Pausen von einigen Sekunden
mehrmals wiederholt.
4. Durch Drücken der Enthärtertaste wird die
Einstellung des Wasserhärtegrades schrittweise
um eine Stufe erhöht.
Nach Erreichen des Härtegrades 5 springt die
Maschine wieder auf 1 zurück.
5. Um die Einstellung zu beenden, drücken Sie
erneut die EIN/AUS-Taste, wenn der gewünschte
Härtegrad erreicht ist.
Wenn die Einstellung 1 gewählt wurde, leuchtet
die Anzeige für Salz nicht.
1) Deutsche Härte für den Härtegrad des Wassers
2) millimol, internationale Einheit für die Wasserhärte
*) Einstellung ab Werk
-7-
Wenn ein Reiniger mit Klarspüler benutzt wird,
können Sie den Klarspülmittelspender und die
Hinweisleuchte für das Nachfüllen von Klarspüler
abschalten.
1. Drücken Sie die EIN/AUS-Taste.
2. Drücken Sie gleichzeitig die KombinationsTasten und halten Sie sie gedrückt. Wenn die
ersten drei Programmanzeigen zu blinken beginnen,
können Sie die Tasten loslassen.
3. Drücken Sie die Klarspülertaste einmal. Die
Anzeige der Klarspülertaste beginnt zu blinken
und die Anzeige für beendeten Programmzyklus
leuchtet. Drücken Sie die Taste erneut, die
Anzeige für beendeten Programmzyklus erlischt
dann. Jetzt ist die Funktion für den Klarspülmittelspender abgeschaltet und die Hinweisleuchte
für das Nachfüllen von Klarspüler ist aus.
4. Drücken Sie die EIN/AUS-Taste, um die Einstellung
zu beenden.
Um diese Funktion wieder zu aktivieren, führen
Sie die oben genannten Schritte 1 und 2 aus.
Danach drücken Sie die Klarspültaste zweimal,
bis die Anzeige für beendeten Programmenzyklus wieder leuchtet.
Programmübersicht
Geschirrart:
Verschmutzungsgrad:
• stark verschmutzt • normal
verschmutzt
• angetrocknete
Speisereste,
besonders
Eiweiß und
Stärke
Geeignete
programme:
Programmablauf: 1)
Kaffee- und
Partygeschirr
Alle Geschirrs
Kochtöpfe
• normal
verschmutzt
• leicht
verschmutzt
• leicht
verschmutzt
• angetrocknete
Speisereste
INTENSIV
70° C
NORMAL
65° C
ECO
55° C 3)
NORMAL
50° C
GLAS
40° C
Vorreinigen
Reinigen
2 x Zwischenspülen
Klarspülen
Trocknen
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
Vorspülen
Reinigen
Zwischenspülen
Klarspülen
Trocknen
Reinigen
Zwischenspülen
Klarspülen
-
Reinigen
Zwischenspülen
Klarspülen
-
Verbrauchswerte: 2)
Reinigungszeit mit
Trocknen
112 Minuten
92 Minuten
150 Minuten
35 Minuten
30 Minuten
Trockenzeit:
13 Minuten
13 Minuten
54 Minuten
—
—
Energie:
1,15 kWh
0,80 kWh
0,63 kWh
0,40 kWh
0,35 kWh
Wasser:
9 Liter
7 Liter
7 Liter
6 Liter
6 Liter
1) Die Geräusch bei den verschiedenen Programmschritten kann unterschiedlich sein, da der
Reinigungsvorgang bei einigen Schritten intensiver ist als bei anderen.
2) Die Verbrauchswerte wurden unter Normbedingungen berechnet. Die Werte können je nach
Wassertemperatur und Füllungsgrad der Maschine schwanken.
3) Verbrauchswerte und Leistung entsprechend dem Eco programm.
Alle Programmschritte beginnen mit einer Wasserablaufsequenz.
Reiniger in Tablettenform eignen sich nicht für Normal 50° C- und Glasprogramme, da einige Tabletten
bei kurzen Programmen nicht die gewünschte Wirkung erzielen.
-8-
Bedienung
Start des Programms
Pausenfunktion
1. Feste Speiseresten abkratzen oder abspülen.
Mit der Pausenfunktion kann das Spülprogramm für einen
kurzen Zeitraum unterbrochen werden.
2. Geschirrspüler befüllen.
(Siehe Spülkorb und Beladen).
1. Öffnen Sie die Tür und drücken Sie die EIN/AUSTaste. Das Programm stoppt.
3. Die richtige Menge Reiniger in das Reinigerfach
füllen und die Klappe schließen.
2. Alle Anzeigen gehen aus.
4. Drücken Sie die EIN/AUS-Taste. Alle Programmanzeigen leuchten.
3. Wenn Sie das Programm wieder starten möchten,
drücken Sie die EIN/AUS-Taste erneut und
schließen die Tür. Das Programm wird
fortgesetzt.
5. Die gewünschte Programmtaste (siehe Programmübersicht) drücken. Alle anderen Programmanzeigen gehen aus.
Das Spülprogramm sollte nicht für längere
Zeiträume unterbrochen werden, da das Wasser
in der Maschine abkühlt und wieder erwärmt
werden muss. Dies führt zu einem höheren
Energieverbrauch.
6. Tür schließen.
7. Nach Ende des Programms die Filter auf
Rückstände überprüfen.
Spülprogramm unterbrechen
Abbruch des Trockenzyklus
1. Tür öffnen. Das Programm stoppt.
Wenn Sie nicht möchten, dass der Trockenzyklus bis
zum Ende läuft, können Sie ihn durch Öffnen der Tür
abbrechen. Der Trockenzyklus wird dann unterbrochen.
2. Die Programmanzeigen leuchtet.
3. Tür schließen, das Programm läuft nach etwa
6 Sekunden weiter.
Abschalten der Spülmaschine
Öffnen Sie die Tür während des Betriebs vorsichtig,
da heiße Dämpfe ausströmen können.
Abbruch des programms
Schalten Sie die Spülmaschine aus, wenn der Summer
für beendeten Programmzyklus ertönt (etwa 15 Sekunden)
oder wenn die Anzeige für beendeten Programmzyklus
leuchtet.
1. Tür öffnen.
1. Öffnen Sie die Tür und drücken Sie die EIN/AUSTaste.
2. Die Kombinations-Tasten drücken und gedrückt
halten, die Maschine geht in die Startposition
und alle Programmanzeigen leuchten.
Öffnen Sie die Tür direkt nach Ende des Programms vorsichtig, da heiße Dämpfe ausströmen können.
3. Lassen Sie die Tasten los. Das programm
wurde abgebrochen und ein neues Programm
kann gewählt werden.
Wenn Sie die Spülmaschine ausschalten und das
Programm noch nicht beendet ist, wird das Programm lediglich unterbrochen. Wenn Sie die
Maschine wieder einschalten, wird das programm
fortgesetzt.
-9-
Die Spülmaschine verfügt über eine neue Funktion
mit der Bezeichnung „IMPULSREINIGEN“. Bei
diesem Reinigungsverfahren werden Wasserdruck
und Pumpendrehzahl variiert, um das Geschirr
intensiver zu reinigen. Daher entwickeln die
unterschiedlichen Zyklen des Reinigungsprogramm verschiedene Geräusche.
Geschirrspüler befüllen und entleeren
Einfüllen des Geschirrs
Entladen
Die nebenstehende Illustration zeigt die mit sechs Maßgedecken befüllte Maschine. Auch wenn Ihr Geschirr
nicht exakt diesen Gedecken entspricht, werden Sie gute
Reinigungsergebnisse erzielen, wenn Sie die folgenden
Hinweise beachten.
Heißes Geschirr ist stoßempfindlich. Lassen Sie das
Geschirr vor dem Entladen daher abkühlen.
●
Gläser, Tassen und Schalen immer auf den Kopf
stellen.
●
Tiefe Teller (Schalen etc.) immer so neigen, dass das
Wasser ablaufen kann.
●
Stellen Sie sicher, dass sich die einzelnen Teile nicht
berühren. Dies gilt insbesondere für den Besteckkasten
– aneinander liegende Löffel können nicht korrekt
gespült werden. Das Wasser muss alle verschmutzten
Stellen erreichen können.
●
Stellen Sie sich, dass Besteck mit längeren Griffen
oder andere schmale Teile nicht durch Öffnungen des
Besteckkorbs rutschen und dadurch den Sprüharm
an der Drehung hindern.
●
Besteck aus Silber und Edelstahl ist voneinander zu
trennen. Wenn sich diese Metalle berühren, entsteht
eine chemische Reaktion, die das Silber verfärbt.
●
Porzellan mit Dekor auf der Glasur kann durch Spülen
in der Maschine beschädigt werden. Dasselbe gilt für
Besteck mit Holz- oder Kunststoffgriffen.
Das Geschirr trocknet schneller, wenn die Tür
nach Beenden des Spülprogramms für einen
kurzen Moment vollständig geöffnet wird und
angelehnt bleibt.
Spül- und Besteckkorb
Spülkorb
Besteckkorb
Achten Sie beim Kauf von Haushaltswaren
darauf, dass die Teile für Spülmaschinen
geeignet sind.
●
Gegenstände aus Silber und Aluminium tendieren dazu,
sich in der Spülmaschine zu verfärben. Speisereste
von Eiern und Senf führen oft zu Verfärbungen und
Flecken auf Silber. Entfernen Sie derartige Speisereste
daher sofort von den Gegenständen, wenn sie nicht
direkt nach dem Gebrauch gespült werden.
●
Nicht alle Gegenstände aus Kunststoff sind für die
Spülmaschine geeignet. Im Zweifelsfall sollten Sie ein
Einzelteil spülen, um festzustellen, ob die Kunststoffteile
für die Spülmaschine geeignet sind oder sie von Hand
spülen.
●
Für das Reinigen empfindlicher Gegenstände wählen
Sie das Programm mit der niedrigsten Wassertemperatur.
●
Substanzen wie Tomatenketchup, die starke Farbstoffe
enthalten, können das Innere des Geschirrspülers
vorübergehend verfärben.
Scharfe Messer sind so zu platzieren, dass ihre
Spitzen nicht nach oben zeigen. Sie liegen am
besten waagerecht im Spülkorb.
Bei Bedarf können Abdeckung des Besteckkorbs abgenommen werden.
- 10 -
Wartung und Reinigung
Reinigung des Geschirrspülers
Bei Frostgefahr
Reinigen Sie die Außenflächen der Maschine mit einem
milden (nicht scheuernden) Haushaltsreiniger. Entfernen
Sie Reste des Reinigungsmittels mit einem feuchten Tuch.
Verwenden Sie keine Reinigungsmittel, die
Alkohol, Verdünnungsmittel oder ähnliche
Substanzen enthalten.
Wenn die Geschirrspülmaschine in Räumen aufgestellt wird, in denen die Temperatur zeitweise
unter 0° C fällt, kann die geringe Wassermenge,
die in Teilen der Maschine verbleibt, gefrieren
und die Maschine beschädigen. Um dies zu
verhindern, gehen Sie wie folgt vor:
1. Schließen Sie den Wasserzulauf zum
Geschirrspüler.
Reinigen der Filter
Die Spülmaschine hat zwei Filter, einen grob- und einen
Feinfilter, die kontrolliert und gereinigt werden müssen,
bei Bedarf nach jedem Spülvorgang. Die Filter am Boden
der Spülkammer herausnehmen und unter fließendem
Wasser reinigen.
Die Geschirrspülmaschine darf nicht ohne die
Filter betrieben werden. Achten Sie darauf, dass
die Filter richtig eingesetzt sind, anderenfalls wird
das Geschirr nicht einwandfrei gespült.
Reinigen des Sprüharms
Alle Öffnungen des Sprüharms müssen frei von Verunreinigungen sein, damit der Waschvorgang korrekt erfolgt.
Kontrollieren Sie den Sprüharm daher regelmäßig. Wenn
eine gründliche Reinigung erforderlich ist, den Sprüharm
aus der Maschine nehmen. Hierzu die Mutter gegen den
Uhrzeigersinn drehen, die Scheibe abnehmen und den
Sprüharm herausheben. Reinigen Sie die Öffnungen und
entfernen Sie eventuelle Lebensmittelreste.
Sorgfältig wieder zusammensetzen, sicherstellen, dass
die Mutter fest angezogen ist.
Reinigen der Außentür
Es ist möglich, die Außentür von der Kunststofftür zu
entfernen, um sie bei Bedarf innen zu reinigen.
1. Die Befestigungsschrauben der Führungen in
den oberen Ecken der Kunststofftür entfernen.
2. Die Außentür sollte dabei gehalten werden,
damit die Scharniere nicht abbrechen.
3. Bei Bedarf kann die Tür komplett abgenommen
werden. Hierzu führt man einen Schraubendreher
oder ein ähnliches Werkzeug in die vorgebohrten
Öffnungen unter der Schnappfunktion der
Scharniere.
Zur Montage der Außentür die Scharniere einschnappen
und die Führungen wieder festschrauben.
- 11 -
2. Entfernen Sie die Schläuche für den
Wasserzulauf und –ablauf.
3. Stellen Sie sicher, dass sich grobes Salz im
Behälter des Wasserenthärters befindet.
Die Maschine darf nur in geschlossenen Räumen
bei normaler Raumtemperatur verwendet und
gelagert werden. Der Hersteller ist nicht verantwortlich für etwaige Frostschäden.
Bei Auftreten eines Fehlers
Falls ein Fehler auftritt, versuchen Sie bitte, diesen anhand der folgenden Tabelle selbst zu beheben, bevor Sie den
Reparaturservice rufen. Falls Sie den Wartungsdienst wegen eines Fehlers rufen, der in der folgenden Liste enthalten
ist, können Ihnen Kosten entstehen. Dies gilt ebenfalls, wenn Sie den Geschirrspüler für Zwecke benutzt haben, für
die er nicht bestimmt ist.
Fehler
Kontrollieren
Das Programm startet nicht.
•
•
•
•
•
•
•
Ist die Tür korrekt geschlossen?
Ist die EIN/AUS-Taste gedrückt?
Ist der Wasserhahn geöffnet?
Ist der Geschirrspüler an das Stromnetz angeschlossen?
Ist die Sicherung intakt?
Ist die Taste für den verzögerten Start gedrückt?
Ist das vorige Programm beendet?
Die Geschirrspülmaschine nimmt kein
Wasser auf.
•
•
•
•
•
Ist der Wasserhahn geöffnet?
Ist die Wasserversorgung Ihres Hauses unterbrochen?
Ist der Zulaufschlauch geknickt oder blockiert?
Ist der Filter im Zulaufschlauch verstopft?
Ist der Wasserdruck zu niedrig?
Wasser nach Programmende nicht
abgepumpt.
• Haben Sie die Tür geöffnet, bevor das Programm beendet wurde?
• Ist das vorige Programm beendet?
• Sind die Filter verstopft?
Das Reinigungsergebnis ist
mangelhaft.
•
•
•
•
•
•
•
•
•
Sichtbare Kalkablagerungen oder
weißer Belag auf dem Geschirr.
• Ist der Salzbehälter leer?
• Ist der Wasserenthärter nicht korrekt eingestellt?
• Ist der Behälter für den Klarspüler leer oder ist die Einstellung
zu niedrig dosiert?
Der Geschirrspüler verursacht laute
Geräusche.
• Stößt das Geschirr aneinander?
• Stößt der Sprüharm gegen das Geschirr?
Pfeifgeräusche beim Reinigen.
• Ist nicht fehler, versuchen Sie es mit einem anderen Reiniger.
Das Geschirr nicht richtig trocken und
glänzt nicht.
• Ist der Behälter für den Klarspüler leer oder ist die Einstellung
zu niedrig dosiert?
• Ist das Geschirr zu lange im Geschirrspüler geblieben?
Die Tür ist schwer zu schließen.
• Ist der Geschirrspüler waagerecht aufgestellt?
Wurde der Sprüharm an seiner Drehung gehindert?
Sind die Öffnungen des Sprüharms verstopft?
Wurde das Geschirr zu eng eingeräumt?
Sind die Filter verstopft?
Sind die Filter korrekt eingesetzt?
Haben Sie genügend Reiniger verwendet?
Ist der Salzbehälter korrekt verschlossen?
Haben Sie ein Programm mit zu niedriger Temperatur gewählt?
Ist der Behälter für den Klarspüler leer?
Falls die Anzeige für beendeten Programmzyklus blinkt, können Sie das Problem höchstwahrscheinlich selbst beheben.
Nach Behebung des Fehlers die EIN/AUS-Taste drücken und der Programmzyklus wird fortgesetzt. Sollte das Problem
erneut auftreten, ist der örtliche Reparaturservice zu benachrichtigen. Sollten andere Leuchten blinken, ist ebenfalls
der örtliche Reparaturservice zu kontaktieren.
Fehler
Kontrollieren
Die Anzeige für beendeten Programmzyklus blinkt und es ertönt ein akustisches Signal.
• Ist der Wasserhahn geöffnet?
• Ist der Filter im Zulaufschlauch verstopft?
• Ist der Zulaufschlauch geknickt oder blockiert?
- 12 -
Service
Service und Ersatzteile
Wartungs- und Reparaturarbeiten dürfen nur von einem
Wartungsunternehmen durchgeführt werden, das vom
Hersteller zugelassen ist. Es dürfen nur Originalersatzteile
verwendet werden.
Falls ein Fehler auftritt, versuchen Sie bitte, diesen anhand
der ”Fehlersuchtabelle” selbst zu beheben, bevor Sie den
Reparaturservice rufen. Bitte beachten Sie, dass Fehler
an der elektrischen Anlage nur von einem zugelassenen
Elektriker ausgeführt werden dürfen.
Bitte geben Sie bei Fehlern die Modellbezeichnung und
die Produkt- sowie Seriennummer an, die Sie auf dem
Typschild finden. Es befindet sich am rechten Innenrand
der Tür.
Sie können diese Daten gleich hier eintragen:
TYPE.
............................................................
MOD.
............................................................
PROD.NO.
............................................................
SER.NO.
............................................................
Kaufdatum
............................................................
Versuchen Sie niemals, die Geschirrspülmaschine selbst zu reparieren.
Reparaturen, die von nicht autorisierten oder unerfahrenen Personen
durchgeführt wurden, können zu Personen- und Sachschäden führen.
Information für Testinstitute
Der Salzbehälter und der Behälter für Klarspüler müssen gemäß der Bedienungsanleitung gefüllt werden.
Bevor Messungen durchgeführt werden, muss der Geschirrspüler ein oder zwei komplette Programme mit Reiniger
und sauberem Geschirr durchlaufen.
Teststandard:
EN 50242 und EN 60704
Kapazität:
6 Maßgedecke gemäß EN 50242
Beladen des Spülkorbs:
Siehe Kapitel ”Geschirrspüler befüllen”
Testprogramm:
Eco programm 55° C
Reiniger (IEC Typ B):
15 Gramm in das Reinigerfach + 3 Gramm in das Vorreinigerfach
Klarspüler (Typ III):
Einstellung 3
Wasserdruck:
Minimum 0,8 bar, Maximum 10 bar
Wasserabfluß:
Installation gemäß Abbildung unter
- 13 -
Installationshinweise
Arbeiten an der elektrischen Anlage im Zusammenhang
mit der Installation dieser Maschine dürfen nur von
einem zugelassenen Elektriker ausgeführt werden.
Sanitärarbeiten im Zusammenhang mit der Installation
dieser Maschine dürfen nur von einem zugelassenen
Installateur ausgeführt werden.
Technische Daten
Kapazität:
6 Maßgedecke gemäß EN 50242
Abmessungen:
Höhe
Breite
Tiefe
447 mm
546 mm
493,5 mm
Gewicht:
Netto
22 kg
Wasserdruck:
Minimum
Maximum
Maximum
80 kPa (0,8 bar)
1000 kPa (10 bar)
65° C
Elektroanschluss:
Stromversorgung
Sicherung
Heizelement
Leistungsaufnahme
230 V - 50 Hz
10 A
1100 W
1180 W
Länge des:
Zulaufschlauches
Ablaufschlauches
Anschlusskabels
1500 mm
1400 mm
1400 mm
Wassertemperatur:
–
–
–
Die Maschine erfüllt die folgenden EU-Richtlinien:
73/23/EEC, vom 19.02.1973 – Niederspannungsrichtlinie.
89/336/EEC, vom 03.05.1989 (einschließlich Ergänzung
92/31/EEC) – Richtlinie für elektromagnetische Verträglichkeit.
- 14 -
Auspacken
Schäden
Wenn die Maschine Transportschäden aufweist, müssen
diese sofort dem Transportunternehmen gemeldet werden.
Überprüfen Sie die Maschine auf Schäden. Falls Sie Schäden
feststellen oder Teile fehlen, benachrichtigen Sie bitte
umgehend Ihren Händler.
1
Achten Sie darauf, dass Kinder nicht mit dem
Verpackungsmaterial spielen können.
2
Überprüfen Sie beim Auspacken, ob folgende Zubehör
zusammen mit der Maschine geliefert wurden:
– Ein Trichter zum Einfüllen von Salz (1)
– Umlenkstütze für Ablaufschlauch (2)
– Schelle für Ablaufschlauch (3)
– Schutzleiste (4)
– Abdeckleisten 2 x (5)
– Montageblech (6)
– Führungsbleche 2 x (7)
– Scharniere 2 x (8)
– Plastikbeutel mit Schrauben und Distanzstücken
Anwendung
3
4
5
6
7
Diese Spülmaschine ist ausschließlich für Haushaltsgegenstände bestimmt, die spülmaschinenfest sind.
Die Verwendung für andere Zwecke kann die Maschine
beschädigen und die Garantie außer Kraft setzen.
8
- 15 -
Installation
Aufstellung
Die Maschine ist grundsätzlich für den Einbau in einen
Schrank vorgesehen. Es ist wichtig, dass die Maschine
genau waagerecht aufgestellt wird, damit sie einwandfrei
funktioniert und die Tür richtig geschlossen werden kann.
Stellen Sie sicher, dass der Regalboden, auf
dem die Maschine steht, im Schrank sicher
befestigt ist.
Der Schrank muss sicher an der Wand befestigt
sein und die Vorderkante des Regalbodens muss
sich in einer Flucht mit den Seitenwänden des
Schranks befinden.
Maße für das Anbringen einer Holztür
Optional sind Türen aus Aluminium und Edelstahl erhältlich.
Informationen hierzu erhalten Sie von Ihrem Fachhändler.
Wenn Sie eine Holztür vorziehen, bohren bzw. vorbohren
Sie gemäß der Zeichnung folgende Aussparungen (Ihr Holztürlieferant hat die entsprechenden Werkzeuge): Löcher für
die Haltebleche der Scharniere (A), Durchmesser 35 mm,
Löcher für die Scharnierklammern (B), Durchmesser 2 mm
und die Führungsstäbe (C), Durchmesser 5 mm. Das
Gewicht der Tür mit dem Griff darf maximal 4,7 kg sein,
um ein sicheres Öffnen und Schließen der Tür zu
gewährleisten.
A
B
C
- 16 -
Installation
Vorbereiten der Außentür
Schrauben Sie die Führungsstäbe und die Scharniere in
die vorgebohrten Löcher in der Tür.
2x
Montageblech
Bevor Sie die Spülmaschine installieren und die Tür am
Schrank montieren können, müssen Sie das Montageblech
in der korrekten Position auf dem Regelboden anbringen.
1. Platzieren Sie das Montageblech in die Mitte
des Schranks. Zeichnen Sie die Löcher für die
Schrauben und die Löcher für die Demontage der
Außentür an. Auf dem Blech befindet sich eine
Kennzeichnung der Mitte als Hilfestellung.
2. Bohren Sie 4 Löcher mit einem Durchmesser
von 7 mm. Die Tür kann bei Bedarf durch
Bohrung 1 (zwei Bohrungen) abgenommen
werden.
4x
3. Danach schrauben Sie die Platte mit den beiden
mitglieferten Schrauben und den Unterlegscheiben von unten fest.
4. Schnappen Sie die Scharniere in die Klammern
auf dem Montageblech.
Die Tür sollte dabei gehalten werden, damit die
Scharniere nicht abbrechen.
5. Richten Sie die Tür nach den übrigen Türen mit
den Schrauben A, B und C aus.
1
1
AB
C
C
- 17 -
Installation
Montage der Außentür
1. Die Schrauben der Montageplatte lösen. Die
Platte zusammen mit der Tür herausheben.
2. Die Maschine auf ihre Rückseite legen. Stellen
Sie sicher, dass die Schläuche nicht eingeklemmt
sind. Setzen Sie die Führungsstäbe in die
Kunststoffscharniere der Tür ein.
3. Schieben Sie die Zungen des Montageblechs in
die Aussparungen im vorderen Sockel der
Maschine und befestigen Sie das Montageblech
mit den beiden mitgelieferten Schrauben.
Anbringen der Schutz- und Abdeckleisten
Um den Spalt zwischen dem Schrank und dem Geschirrspüler zu schließen und um den Oberschrank vor Dampfemissionen von der Maschine zu schützen, werden am
oberen Rand des Schrank ein selbstklebender Schutzstreifen
und an den seitlichen Kanten zwei Abdeckleisten befestigt.
1. Reinigen Sie die Flächen sorgfältig, an denen
die Leisten befestigt werden sollen.
2. Befestigen Sie die Schutzleiste an der oberen
Schrankkante. Falls sie zu lang sein sollte, auf
die benötigte Länge zuschneiden.
3. Die beiden Abdeckleisten an den Seiten des
Schranks in einer Linie mit den Vorderkanten
befestigen.
Einbau des Geschirrspülers
1. Stellen Sie die Geschirrspülmaschine in den
Schrank und schrauben Sie die Montageplatte
von unten mit den beiden Schrauben fest.
2. Platzieren Sie die mitgelieferten Distanzstücke
an den Seiten der Maschine und schrauben Sie
die Maschine im Schrank fest.
Stellen Sie sicher, dass zwischen dem Korpus
des Schranks und der Holztür ein Zwischenraum
vorhanden ist, wenn die Tür geschlossen ist.
- 18 -
Zungen
Installation
Wasserzulauf
Der Geschirrspüler ist mit einer Sicherheitseinrichtung
ausgestattet, die verhindert, dass Wasser in den
Anschluss zurückläuft. Diese Einrichtung entspricht
dem aktuellen Standard der technischen Möglichkeiten.
Die Temperatur der Wasserzufuhr sollt nicht höher sein als
65° C, und der Wasserdruck sollte 80 - 1000 kPa (0,8 - 10 bar)
betragen. Es ist wichtig, dass Wasserhahn oder Absperrventil
leicht zugänglich in der Nähe der Geschirrspülmaschine
installiert sind. Es sind spezielle Mischbatterien mit Geschirrspülanschluss sowie Adapter für ältere Mischbatterien lieferbar.
Anschließen Sie den Zulaufschlauch an einen 3/4" Wasserhahn an.
Der Zulaufschlauch darf nicht verlängert werden. Wenn er zu
kurz ist, muss der gesamte Schlauch gegen einen längeren
für diesen Zweck geeigneten Hochdruckschlauch ausgetauscht
werden. Der Schlauchanschluss an der Maschine kann in alle
Richtungen gedreht werden. Lösen Sie die Mutter, drehen
Sie den Schlauch in die gewünschte Richtung und ziehen
Sie die Mutter wieder an.
Sicherstellen, dass die Mutter fest angezogen ist,
bevor die Maschine in Position gebracht wird.
Benutzen Sie nur den Zulaufschlauch, der mit dem
Geschirrspüler ausgeliefert wird. Benutzen Sie
keinesfalls einen alten Zulaufschlauch.
Wasserablauf
Um den Geschirrspüler vor Wasserschäden zu schützen,
ist er mit einem Sicherheitssystem ausgerüstet. Wenn
ein Fehler auftritt, startet die Absaugpumpe automatisch
und das in der Maschine befindliche Wasser wird
abgepumpt.
Dieses Sicherheitssystem arbeitet auch, wenn die
Maschine ausgeschaltet ist. Sie muss allerdings an
das Stromnetz angeschlossen sein.
Der Ablaufschlauch darf an keiner Stelle höher als 75 cm
über die Stellfläche des Geschirrspülers hinausragen. Wenn
er höher verlegt wird, kann die Funktion der Spülmaschine
beeinträchtigt werden. Der Schlauch sollte immer auf der
Ebene verlegt werden, auf der die Geschirrspülmaschine
steht und erst am Abfluss nach oben geführt werden.
Außerdem muss sichergestellt sein, dass der Innendurchmesser des Schlauchs an keiner Stelle weniger als 13 mm
beträgt.
Elektroanschluss
Der Geschirrspüler ist mit einem Elektrokabel mit Stecker für
den Anschluss an eine geerdete Schutzkontaktsteckdose mit
230 V ausgestattet. Die Steckdose sollte leicht zugänglich
und mit einer 10 A Sicherung abgesichert sein.
Bevor irgendwelche Arbeiten an der Geschirrspülmaschine ausgeführt werden, muss der Stecker aus
der Steckdose gezogen werden, um die Maschine
stromlos zu machen.
Eine feste Elektroinstallation darf nur durch einen
zugelassenen Elektriker erfolgen.
- 19 -
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertising
