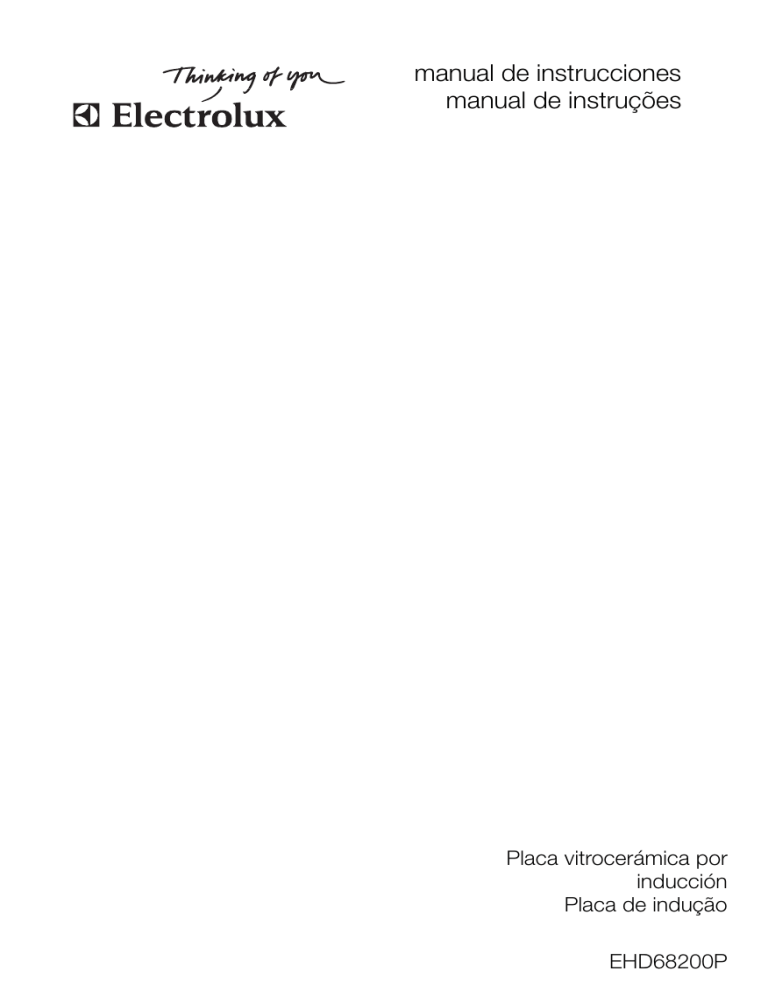

Placa vitrocerámica por
inducción
Placa de indução
EHD68200P
38 electrolux
Bem-vindo ao mundo Electrolux
Obrigado por ter escolhido adquirir um
produto de primeira classe da Electrolux, que esperamos lhe traga muito prazer no futuro. A ambição da Electrolux é
oferecer uma vasta variedade de produtos de qualidade que tornem a sua vida
ainda mais confortável. Pode encontrar
alguns exemplos na capa deste manual.
Tire alguns minutos para estudar este
manual para que possa começar a tirar
partido dos benefícios do seu novo aparelho. Nós prometemos que lhe irá proporcionar uma experiência superior e
confortante como utilizador. Boa sorte!
electrolux 39
Índice
Indicações de segurança
Descrição do aparelho
Utilização do aparelho
Sugestões para cozer e assar
Limpeza e manutenção
O que fazer, se …
Eliminação
40
42
47
59
63
65
68
Instruções de montagem
Garantia/Assistência Técnica
Condições de garantia/
Locais de assistência técnica
Assistência técnica
Montagem
Chapa de características
69
71
71
76
77
81
Os símbolos que se seguem são utilizados no presente manual:
1
3
2
Informações importantes relativas à segurança de pessoas e à prevenção de
danos a aparelhos.
Informações gerais e conselhos úteis
Informações ambientais
40 electrolux indicações de segurança
Indicações de segurança
Respeite estas indicações, dado
que em caso de danos os mesmos
não serão abrangidos pela garantia.
5
Este aparelho está em conformidade com as seguintes directivas da
CE:
– 73/23/CEE de 19.02.1973 - Directiva de Baixa Tensão
– 89/336/CEE de 03.05.1989 Directiva CEM (Compatibilidade Electromagnética), incluindo a directiva de
revisão 92/31/CEE
– 93/68/CEE de 22.07.1993 – Directiva da Marcação CE
Utilização de acordo com as normas
• Este aparelho apenas poderá ser utilizado para cozinhar e assar refeições domésticas.
• O aparelho não poderá ser utilizado
como superfície de trabalho ou plataforma.
• Não são permitidas transformações
ou alterações do aparelho.
• Não colocar ou guardar combustíveis, materiais facilmente inflamáveis
ou objectos que derretam (p.ex. filme, plástico, alumínio) em cima do
aparelho ou nas suas proximidades.
Segurança para crianças
• Mantenha as crianças pequenas
afastadas do aparelho.
• As crianças mais crescidas poderão
utilizar o aparelho de acordo com as
instruções e sob vigilância.
• Recomendamos a activação da segurança para crianças para evitar
que o aparelho seja ligado inadvertidamente por crianças e animais domésticos.
Segurança geral
• A montagem e a ligação do aparelho
apenas deverão ser efectuadas por
técnicos autorizados.
• Os aparelhos de encastrar apenas
poderão ser colocados em funcionamento, depois de montados em armários de encastrar e bancadas
conforme as normas.
• Em caso de avarias no aparelho ou
danos no vidro cerâmico (rupturas,
falhas ou fendas), o aparelho deverá
ser desligado e desconectado da
corrente eléctrica, de modo a evitar
um possível choque eléctrico.
• As reparações no aparelho apenas
poderão ser efectuadas por técnicos
especializados e autorizados.
Segurança durante a utilização
• Retire os autocolantes e películas do
vidro cerâmico.
• Existe perigo de queimaduras se o
aparelho for utilizado sem precaução.
• Os cabos dos aparelhos eléctricos
não poderão entrar em contacto
com as superfícies quentes dos
mesmos ou com tachos e afins
quentes.
• Gorduras e óleos sobreaquecidos
inflamam-se muito rapidamente.
Não efectue processos de cozedura
com gordura e óleo sem vigilância
(p. ex. batatas fritas).
• Desligue o foco após cada utilização.
indicações de segurança electrolux 41
• Pessoas com pacemakers implantados no coração deverão manter
uma distância mínima de 30 cm entre o corpo e os focos de indução.
• Fare for forbrænding! Læg ikke metalgenstande som knive, gafler, skeer
og grydelåg på kogesektionen, hvor
de kan blive meget varme.
Segurança durante a limpeza
• Para efectuar a limpeza o aparelho
deverá estar desligado e frio.
• A limpeza do aparelho com aparelhos a vapor ou de alta pressão não
é permitida por motivos de segurança.
Evitar danos no aparelho
• O vidro cerâmico poderá ser danificado por objectos que lhe caírem
em cima.
• Embates com tachos e afins podem
danificar o rebordo do vidro cerâmico.
• Tachos e afins em ferro fundido, fundição de alumínio ou com bases danificadas podem riscar o vidro
cerâmico quando movidos.
• Objectos que derretem e fervuras
que derramem deverão ser imediatamente retiradas dado que queimam em cima do vidro cerâmico.
• Não utilizar os focos com tachos e
afins vazios ou sem os mesmos.
• Evitar cozinhar com os tachos e panelas vazios, pois pode provocar danos na louça ou na vitrocerâmica.
• A abertura de ventilação de 5mm
entre a placa e o móvel, não deverá
ser tapada.
42 electrolux descrição do aparelho
Descrição do aparelho
Instalação da placa de fogão
Foco de indução 2300W
com função piloto 3200W
Painel de comandos
Foco de indução 2300W
com função piloto 3200W
Foco de indução 2300W
com função piloto 3200W
Painel de comandos
Foco de indução 2300W
com função piloto 3200W
descrição do aparelho electrolux 43
A placa está dividida em quatro focos
de cozedura. Em cada foco encontrase um aquecedor de indução sob a vitrocerâmica, cujo centro está marcado
respectivamente com uma cruz na superfície da vitrocerâmica. A loiça para
cozinhar pode ser colocada sobre qualquer foco. No entanto, a marcação em
cruz tem de ser totalmente coberta pela
loiça.
O fundo da loiça para cozinhar tem de
ter um diâmetro de 130 - 210mm.
A loiça para cozinhar de maiores dimensões, como p. ex. uma assadeira, pode
ser aquecida em simultâneo sobre dois
focos. Neste caso, as duas marcações
em cruz têm de ser cobertas pela loiça,
no mínimo até ao centro.
44 electrolux descrição do aparelho
Equipamento do painel de comados
Indicadores dos focos
Função de temporizador
Temporizador
Indicador do temporizador
Bloqueio
Ligar/desligar
com lâmpada piloto
Indicação
Função piloto
Selecção do grau de cozedura
descrição do aparelho electrolux 45
Sensores Touch Control
O aparelho é comandado através de
sensores Touch Control. As funções são
comandadas através do toque dos sensores, e confirmadas através de indicações, e confirmadas por sinais
acústicos.
Os sensores são tocados de cima, sem
tapar os outros sensores.
Sensor
Função
Ligar/desligar
Ligar e desligar os focos
Aumentar os ajustes
Aumentar grau de cozedura/tempo
Diminuir os ajustes
Diminuir grau de cozedura/tempo
Temporizador
Selecção do temporizador
Bloqueio
Bloquear/desbloquear o painel de comandos
Piloto
Ligar e desligar a função piloto
Aviso! Perigo de queimaduras devido ao calor irradiado. Os cozinhados prolongados com níveis de
potência elevados em loiça de grandes dimensões nos focos dianteiros
podem aquecer os campos sensor.
Tocar nos campos sensor com cuidado.
46 electrolux descrição do aparelho
Indicar
Indicação
Descrição
O foco está desligado
-
Nível para manter quente
Nível para manter quente/a função
STOP+GO está ajustada
Graus de cozedura
O Grau de cozedura está ajustado
Aquecimento automático
O aquecimento automático está activo
Erro
Surgiu uma função de erro
Reconhecimento do tacho
A loiça para cozinhar não é adequado
ou demasiado pequena, ou não foi colocada nenhuma loiça para cozinhar em
cima.
Calor residual
O foco ainda está quente
Segurança para crianças
Bloqueio/segurança para crianças estão ligados.
Piloto
A função piloto está activada
Desconexão de segurança
A desconexão de segurança está activa
Indicador de calor residual
Aviso! Perigo de queimaduras devido a calor residual. Após serem
desligados, os focos necessitam de
algum tempo até arrefecerem. Resresipeitar a indicação de calor
dual.
O calor residual poderá ser utilizado
para derreter ou manter comida
quente.
Os focos de indução produzem o calor necessário para ferver directamente
no fundo da loiça para cozinhar. A vitrocerâmica é aquecida através do retorno
do calor da loiça para cozinhar.
A ventoinha liga e desliga automaticamente independentemente da temperatura da parte electrónica.
utilização do aparelho electrolux 47
Utilização do aparelho
Utilize o foco de indução com tachos adequados.
Ligar e desligar o aparelho
Painel de comandos
Ligar
Premir
gundos
Desligar
Premir
durante 1
segundo
Indicação
durante 2 se-
Sinalização de
controlo
/
acende
/ nenhuns
apaga
Depois de ter sido ligado, deverá
ser ajustado um grau de cozedura
ou uma função no espaço de tempo
de 10 segundos, caso contrário o
aparelho desliga-se automaticamente.
Ajustar o grau de cozedura
Painel de comandos
Indicação
Aumentar
premir
até
Diminuir
premir
até
Desligar
premir
e
simultaneamente
O nível para manter quente
situase entre
e . Serve para manter
os alimentos quentes.
/
48 electrolux utilização do aparelho
Utilize o aquecimento automático
Passo
Painel de comandos
Indicação
1.
Ajustar o grau máximo
/
2.
Repousar
/
3.
tocar
4.
tocar para ajustar o grau de cozedura
até
/
desejado
após 3 segundos
Todos os focos estão equipados com
um aquecimento automático.
Com o aquecimento automático, o foco
muda durante um determinado tempo
para a potência máxima e volta depois
automaticamente ao grau de cozedura
ajustado.
Se durante o aquecimento
for seleccionado um grau de cozedura
mais elevado, p. ex. de
para , o
tempo de aquecimento será ajustado.
A duração do impulso de aquecimento
automático depende do grau de cozedura seleccionado.
Grau
de cozedura
Duração do impulso
de aquecimento [min:seg]
v
0:10
1
0:10
2
0:10
3
3:10
4
5:50
5
10:10
6
2:00
7
2:30
8
2:50
9
---
utilização do aparelho electrolux 49
Bloquear/desbloquear painel de comandos
O painel de comandos poderá ser bloqueado a cada momento através do
sensor “Ligar/desligar”, de modo a evitar a alteração de um ajuste,
p. ex. ao passar por cima com um pano.
Painel de comandos
Ligar
premir
Desligar
premir
Ao desligar o aparelho, o bloqueio é
desactivado automaticamente.
Indicação
(apenas 5 segundos)
grau de cozedura previamente
ajustado
50 electrolux utilização do aparelho
Utilizar a segurança para crianças
A segurança para crianças impede a utilização indevida do aparelho.
Ligar a segurança para crianças
Passo
Painel de comandos
1.
Ligar o aparelho
de aquecimento)
2.
premir
3.
premir
Indicação/sinal
(não regular um nível
até que se oiça o sinal
Sinal acústico
O aparelho desliga-se. A segurança para crianças estão ligados.
Desligar a segurança para crianças
Passo
Painel de comandos
1.
ligar o aparelho
2.
premir até ouvir o sinal acústico
3.
premir
Indicação/sinal acústico
sinal acústico
O aparelho desliga-se. A segurança para crianças está desactivada.
Desactivar a segurança para crianças
A segurança para crianças pode ser
desligada para efectuar uma cozedura,
permanecendo activa após conclusão
da mesma.
Passo
1.
2.
Painel de comandos
Indicação/sinal
Ligar o aparelho
Premir simultaneamente
e
/ Sinal acústico
Poderá ser utilizado normalmente até o aparelho ser novamente desligado.
utilização do aparelho electrolux 51
Ligar e desligar a função piloto
A função piloto
disponibiliza aos focos de indução capacidades adicionais,
p. ex. levar rapidamente à fervura uma
grande quantidade de água.
A função piloto é activada durante 10
minutos. De seguida o foco de indução
regressa automaticamente para o grau
de cozedura 9.
Painel de comandos
Ligar
premir
Desligar
premir
premir
Se a função piloto terminar, o foco
muda automaticamente para o grau
de cozedura ajustado anteriormente.
Indicação
52 electrolux utilização do aparelho
Gestão de energia
Os focos dispõem de uma potência
máxima.
Se ao ligar a função piloto esta potência
for ultrapassada, a gestão de energia
reduz o grau de cozedura de outro foco.
Na indicação deste foco, e durante 1
minuto o grau de cozedura muda entre
o grau ajustado e o máximo possível.
De seguida é exibido o grau de cozedura real.
Exemplo:
Foco ligado
por último
Outro foco
ajustado
ajustado
Grau de cozedu- Grau de cora
zedura
indicação
real Grau de cozedura
p
9
8
5 em alternância com 9
7 em alternância com 9
8
5
7
8
9
9
8
utilização do aparelho electrolux 53
Utilizar o temporizador
Todos os focos podem utilizar simultaneamente uma função de temporizador.
Função
Condição
Desligar automático
no foco regulado
Resultado após
Decurso do tempo
sinal acústico
00 intermitente
O foco desliga-se
Temporizador
nos focos não utilizados
sinal acústico
00 intermitente
Se um foco for desligado a função
de temporizador é igualmente desligada.
Se um grau de cozedura adicional
for ajustado para um cronómetro
ajustado do foco, o foco desliga
após decorrido o tempo ajustado.
Seleccionar o foco
Passo
Painel de comandos
Indicação
1.
premir 1vez
A lâmpada piloto do primeiro
foco pisca
2.
premir1vez
A lâmpada piloto do segundo
foco pisca
3.
premir1vez
A lâmpada piloto do terceiro
foco pisca
4.
premir1vez
A lâmpada piloto do quarto
foco pisca
54 electrolux utilização do aparelho
A indicação do grau de cozedura do
foco seleccionado apaga-se até
que a hora do temporizador possa
ser ajustada.
Se a sinalização de controlo piscar
lentamente, a indicação do grau de
cozedura volta a ser visualizada,
podendo-se ajustar ou alterar novamente o grau de cozedura.
Se tiverem sido ajustadas outras
funções de temporizador, alguns
segundos depois é exibido o tempo
restante mais curto de todas as funções do temporizador, e a respectiva lâmpada piloto pisca.
utilização do aparelho electrolux 55
Regular o tempo de aquecimento
Passo
Painel de comandos
1.
Seleccionar o foco
2.
premir ou do foco
seleccionado
Indicação
A lâmpada de controlo da zona de aquecimento seleccionada pisca
00 a 99 minutos
Após alguns segundos a lâmpada de controlo pisca com menos intensidade.
O tempo encontra-se agora regulado.
É iniciada a contagem decrescente.
Desligar a função do temporizador
Passo
1.
2.
Painel de comandos
Seleccionar o foco
Indicação
A sinalização de controlo do foco escolhido
pisca mais rapidamente.
É indicado o tempo restante
Tocar em do foco se- O tempo restante é contado para trás, até
leccionado
00.
Tocar simultaneamente
em e do foco seleccionado
Surge a indicação 00.
A sinalização de controlo apaga-se.
A função do temporizador para o foco seleccionado é desligada.
Alterar o tempo
Passo
1.
2.
Painel de comandos
Seleccionar o foco
premir ou
seleccionado
no foco
Indicação
A lâmpada piloto do foco seleccionado pisca mais rapidamente
O tempo restante é indicado
01 até 99 minutos
Após alguns segundos a lâmpada piloto pisca com menos intensidade.
O tempo encontra-se agora regulado.
É iniciada a contagem decrescente.
56 electrolux utilização do aparelho
Indicar o tempo restante de um foco
Passo
1.
Painel de comandos
Seleccionar foco
Indicação
A lâmpada piloto do foco seleccionado pisca mais rapidamente
O tempo restante é indicado
Após alguns segundos a lâmpada piloto pisca mais devagar.
Desligar o sinal acústico
Passo
Painel de comandos
Sinal acústico
1.
premir
Confirmação acústica
O sinal acústico emudece.
Cozinhar sobre dois focos
A loiça para cozinhar de grandes dimensões pode ser aquecida em simultâneo
por dois focos. Para o efeito, destinamse respectivamente os dois focos da esquerda ou da direita da placa.
1. Colocar a loiça centrada sobre os
dois focos.
A loiça têm de cobrir as duas marcações em cruz, no mínimo até ao centro.
2. Ajustar o mesmo grau de cozedura
para ambos os focos (no máx.
grau 8).
Podem haver diferenças na distribuição do calor em loiça diferente.
Pode-se alcançar bons resultados
de cozedura com loiça cujo fundo
seja espesso e plano.
utilização do aparelho electrolux 57
Desconexão de segurança
Placa
• Se depois de ligar a placa não for
ajustado qualquer grau de cozedura
num foco num espaço de tempo de
10 segundos, a placa desliga-se automaticamente.
• Se um ou mais sensores estiverem
cobertos durante mais de aprox.
10 segundos por um objecto (tacho,
pano, etc.), soa um sinal acústico e
a placa desliga-se automaticamente.
• Se todos os focos forem desligados,
a placa desliga automaticamente
após cerca de 10 segundos.
Painel de comandos
• Se, com o aparelho desligado, um
ou mais sensores do painel de comandos forem cobertos durante
mais do que 10 segundos, ouve-se
um sinal acústico. O sinal acústico
desliga-se automaticamente quando
os sensores deixarem de estar cobertos.
Focos de indução
• No caso de sobreaquecimento (p.
ex. devido a um tacho vazio) o foco
desliga-se automaticamente. É exibido . Antes da utilização seguinte
o foco deverá ser ajustado para 0, e
deverá estar frio.
• Se não forem utilizados tachos adequados, pisca na indicação e, 2
minutos depois, a indicação do foco
apaga-se.
58 electrolux utilização do aparelho
• Se um dos focos não for desligado
ou o grau de cozedura não for alterado após um determinado período
de tempo, o respectivo foco desliga
automaticamente. É exibido . Antes da utilização seguinte o foco deverá ser ajustado para 0.
Grau de cozedura
Desligar após
v, 1 - 2
6 horas
3 - 4
5 horas
5
4 horas
6 - 9
1,5 horas
sugestões para cozer e assar electrolux 59
Sugestões para cozer e assar
Nota sobre Acrilamida
De acordo com as mais recentes
descobertas científicas, ao alourar
demasiado os alimentos, principalmente os produtos com muito amido, pode causar danos à saúde
devido ao acrilamida. Assim sendo,
aconselhamos sempre que possível
cozinhar a temperaturas baixas e
não tostar demasiado os alimentos.
60 electrolux sugestões para cozer e assar
Loiça para cozinhar para focos de indução
Material da loiça
Material da loiça
indicado
aço, aço esmaltado
sim
gusa
sim
aço inoxidável
se indicado pelo fabricante
alumínio, cobre, latão
---
vidro, cerâmica, porcelana
---
A loiça indicada para focos de indução é respectivamente identificada
pelo fabricante.
Teste de qualificação
A loiça para cozinha é adequada para
indução se ...
• ... um pouco de água aquecer sobre
um foco de indução com grau de
cozedura 9 dentro de pouco tempo.
• ... um imã permanecer fixo ao fundo
da loiça.
Alguma loiça pode produzir ruídos
durante a cozedura sobre focos de
indução. Estes ruídos não representam qualquer falha do aparelho e o
seu funcionamento não é comprometido de qualquer maneira.
Base da loiça
O fundo da loiça para cozinhar deve ser
o mais espesso e plano possível
Tamanho do recipiente
Os focos de indução adaptam-se automaticamente ao tamanho do fundo da
loiça até um determinado limite. No entanto, a parte magnética do fundo da
loiça tem de ter um diâmetro mínimo em
função do tamanho do foco.
Não é indicada loiça para cozinhar com
um diâmetro de fundo inferior a 12cm.
sugestões para cozer e assar electrolux 61
Sugestões para poupar energia
Coloque a loiça para cozinhar em
cima do foco antes de o ligar.
Coloque sempre que possível as
tampas na loiça para cozinhar.
62 electrolux sugestões para cozer e assar
Exemplos de utilização para cozinhar
Os dados nas tabelas seguintes são
aproximados.
Nível
Procesde
so de cocozezedura
dura
0
adequado para
Duração
Dicas
Desligado
Manter
quente
Para manter hortaliça quentes,
Se
necessário
tapar
Derreter
Molho holandês,
Derreter manteiga,
chocolate, gelatina
5-25 Min.
Mexer de vez em quando
Puré
Omeletas, ovos mexidos,
10-40 Min.
Cozinhar com tampa
2-3
Deixar
abrir
Deixar abrir arroz ou leitecreme,
Aquecer alimentos prontos
25-50 Min.
Adicionar pelo menos
metade da quantidade de
liquido ao arroz, pratos
com leite mexer de vez
em quando
3-4
Estufar
Guisar
Guisar legumes, peixe
Estufar peixe
20-45 Min.
No caso dos legumes juntar poucos líquidos (algumas colheres)
Estufar batatas
20-60 Min.
Utilizar poucos líquidos,
p. ex. no máx. ¼ l de
água para 750 g de batatas
Cozinhar grandes quantidades de alimentos, ensopados e sopas
60-150 Min.
Até 3 l de água mais ingredientes
6-7
Moderado
Assar
Escalopes, cordon bleu, costeletas, almôndegas, salsichas, fígado, ovos, bolos de
ovos, fritar donuts
cozedura
consecutiva
Mexer de vez em quando
7-8
Intenso
Assar
Panqueca de batata, fatias
de lombo, bifes, massa
9
ferver
alourar
fritar
V
1-2
4-5
Cozer
5-15 Min.
Mexer de vez em quando
por frigideira
Ferver grandes quantidades de água, alourar carne (gulasch, carne estufada) fritar batatas
A função piloto adequa-se ao aquecimento de quantidades maiores de líquidos.
limpeza e manutenção electrolux 63
Limpeza e manutenção
Atenção! Perigo de queimaduras
devido ao calor residual.
Atenção! Detergentes fortes e abrasivos danificam o aparelho. Limpe
com água e detergente para a loiça.
Atenção! Os resíduos de detergentes danificam o aparelho. Retire os
resíduos com água e detergente
para a loiça.
Limpe o aparelho após cada utilização.
1. Limpe o aparelho com um pano húmido e um pouco de detergente
para a loiça.
2. Seque o aparelho com um pano limpo.
64 electrolux limpeza e manutenção
Remova as sujidades
1. Coloque as espátulas de limpeza na
diagonal sobre a superfície de vidro
cerâmico.
2. Remova as sujidades com a lâmina
deslizante.
3. Limpe o aparelho com um pano húmido e um pouco de detergente
para a loiça.
4. Seque o aparelho com um pano limpo.
retirar
Tipo de sujidade
imediacom o aparelho frio
tamente
Açúcar, comida com açúcar
sim
---
Plásticos, folhas de alumínio
sim
---
Margens de calcário e água
---
sim
Salpicos de gordura
---
sim
descoloração metálica
---
sim
*Espátula para limpeza, detergente para vidro cerâmico ou aço inoxidável podem ser adquiridos
em lojas da especialidade
Remova as sujidades mais profundas com um detergente para vidro
cerâmico ou aço inoxidável.
Riscos ou manchas escuras no vidro cerâmico não se podem remover, porém não comprometem o
bom funcionamento do aparelho.
com
Espátula de limpeza*
Detergentes para vidro cerâmico ou aço
inoxidável*
o que fazer, se … electrolux 65
O que fazer, se …
Problema
Não é possível ligar os focos
ou estes não funcionam
Possível causa
Ajuda
Já passaram mais de 10 se- Voltar a ligar o aparelho.
gundos desde que o aparelho
foi ligado
O bloqueio está activado
Desactivar o bloqueio (ver capítulo “Bloquear/desbloquear
painel de comandos”)
A segurança para crianças
está activada
Desactivar a segurança para
crianças (ver capítulo “Segurança para crianças”)
Foram tocados vários campos Tocar apenas num campo
sensor em simultâneo
sensor
O interruptor de segurança
disparou
Remover os objectos (tachos,
panos ou similares) que eventualmente estejam sobre o
painel de comandos. Voltar a
ligar o aparelho
A indicação de calor residual
não apresenta nenhuma indicação.
O foco esteve em funcionaSe o foco estiver quente, conmento durante pouco tempo tacte a Assistência Técnica.
e, por isso, não está ainda suficientemente quente.
O aquecimento automático
não liga
O foco ainda tem calor residu- Deixar o foco arrefecer
al
O grau de cozedura mais ele- O grau de cozedura mais elevado foi ajustado
vado tem a mesma potência
que o aquecimento automático
Os campos sensor ficam
quentes
A loiça para cozinhar é demasiado grande ou foi colocada
demasiado perto dos elementos de comando
Colocar a loiça para cozinhar
ao centro, sobre um dos quatros focos. De preferência, colocar a loiça de grandes
dimensões sobre os focos de
trás.
Sinal acústico repetido (6x), o
aparelho desliga-se
Um ou vários sensores estãi
cobertos durante mais de 10
segundos
Libertar o sensor
Ouve-se um sinal acústico
com o aparelho desligado
O painel de comandos está to- Retirar os objectos
talmente ou parcialmente coberto
66 electrolux o que fazer, se …
Problema
Possível causa
Ouve-se um sinal acústico e o O sensor ligar/desligar foi taaparelho liga, e desliga 5 se- pado, p. ex. através de um
gundos depois; passados 5
pano
segundos ouve-se um outro
sinal sonoro
A indicação muda entre dois
focos
Ajuda
Não coloque nenhuns objectos em cima do painel de comandos
O gestor de energia reduziu a Ver capítulo “Ligar/desligar a
potência destes focos
função piloto”
O gestor de energia está acti- Utilizar os focos do outro lado
vado, atingida a carga máxima
por lado
pisca
Loiça inadequada
Utilizar loiça adequada
Nenhuma loiça sobre o foco
Colocar a loiça
O fundo da loiça é demasiado Utilizar loiça adequada (mín.
pequeno para o foco
120 mm)
A loiça para cozinha não cobre Colocar a loiça centrada sobre
totalmente a marcação em
a marcação em cruz
cruz
Acende
e o número é indicado
A protecção para o sobreaquecimento do foco disparou
Desligue o foco. Ligue novamente o foco
A desconexão de segurança
disparou
Desligue o foco. Ligue novamente o foco
Erro electrónico
Desligue o aparelho da corrente durante alguns minutos (retirar os fusíveis da instalação
doméstica)
Se depois de ligar o aparelho
for novamente exibido ,
contacte a Assistência Técnica
o que fazer, se … electrolux 67
Se não conseguir resolver a avaria
através das ajudas acima referidas,
poderá contactar o revendedor ou a
Assistência Técnica.
Aviso! As reparações no aparelho
apenas poderão ser efectuadas por
pessoal técnico. Devido a reparações incorrectas poderão existir danos gravíssimos para os
utilizadores.
Quando contactar a Assistência
Técnica devido a um funcionamento
irregular, a visita do nosso técnico/
revendedor pode não ser gratuita,
mesmo durante o prazo da garantia.
68 electrolux eliminação
Eliminação
Material de embalagem
Os materiais utilizados na embalagem deste aparelho são compatíveis com o ambiente e recicláveis.
As peças em plástico estão identificadas, por exemplo, >PE<, >PS<
etc. Elimine os materiais de embalagem de acordo com a sua identificação, utilizando para o efeito os
contentores de recolha existentes
para essa finalidade nos locais de
eliminação de resíduos da sua área
de residência.
Aparelho usado
W
no produto ou na emO símbolo
balagem indica que este produto
não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha
selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao
garantir uma eliminação adequada
deste produto, irá ajudar a evitar
eventuais consequências negativas
para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um
tratamento incorrecto do produto.
Para obter informações mais pormenorizadas sobre a reciclagem
deste produto, contacte os serviços
municipalizados locais, o centro de
recolha selectiva da sua área de residência ou o estabelecimento onde
adquiriu o produto.
instruções de montagem electrolux 69
Instruções de montagem
Indicações de segurança
Devem ser respeitadas as leis, regulamentos, directivas e normas em vigor
no país de utilização (disposições de segurança, reciclagem adequada, etc).
A montagem só pode ser efectuada por
técnicos especializados.
Devem ser mantidas as distâncias mínimas em relação aos outros aparelhos e
móveis.
A protecção antichoque deve ser assegurada na montagem, por exemplo, as
gavetas só podem ser montadas com
pavimento de protecção directamente
por baixo do aparelho.
As superfícies de corte na placa de trabalho devem ser protegidas contra a
humidade com um material vedante
adequado.
A vedação une o aparelho à bancada
sem falhas.
A parte inferior do aparelho é protegida
de fábrica contra vapor e humidade, p.
ex. de uma máquina de lavar loiça ou de
um forno.
Evite a montagem do aparelho ao lado
de portas e por baixo de janelas. Portas
e janelas a abrir poderão provocar o
deslocamento dos tachos e panelas
quentes do foco de aquecimento.
AVISO!
Perigo de ferimentos devido a corrente eléctrica.
• O pino de alimentação está sob tensão.
• Libertar o pino de alimentação da
tensão.
• Respeitar o esquema de ligação.
• Respeitar as regras de segurança
electrotécnicas.
• Garantir a protecção contra contacto directo através de uma montagem
conforme as instruções.
• A ligação eléctrica deverá ser efectuada por um electricista especializado.
Atenção!
Danos causados pela corrente eléctrica.
Fichas de ligação soltas ou inadequadas poderão provocar o sobreaquecimento dos pinos.
• Efectuar a ligação correcta dos pinos.
• Libertar o cabo.
• Numa ligação de 1 ou 2 fases deverá
ser utilizada um cabo de ligação à
corrente eléctrica do tipo H05BB-F
Tmáx 90°C (ou superior).
• Se o cabo de ligação à corrente deste aparelho estiver danificada, deverá ser substituído por um cabo de
ligação especial (Tipo H05BB-F
Tmáx 90°C; ou superior). O mesmo
poderá ser adquirido junto do Serviço de Assistência a clientes.
Na instalação eléctrica está previsto um
dispositivo que permite separar o aparelho da rede com uma extensão de
abertura de contacto de pelo menos
3 mm omnipolar.
Entre os separadores apropriados válidos, contam-se interruptores LS, fusíveis (que devem ser retirados da sede),
interruptores FI e protecções.
70 electrolux instruções de montagem
Colar vedante
• Limpar a placa na zona do recorte.
• Colar a fita isoladora auto-adesiva
ao longo da parte inferior da zona de
cozedura, pela margem exterior da
placa vitrocerâmica. Não esticar. A
zona onde se efectua o corte deverá
ser a meio de um dos lados. Ao esticar a fita (dar alguns mm) apertar
cada uma das extremidades uma
contra a outra.
garantia/assistência técnica electrolux 71
Garantia/Assistência Técnica
Condições de garantia/
Locais de assistência técnica
72 electrolux condições de garantia/ locais de assistência técnica
condições de garantia/ locais de assistência técnica electrolux 73
74 electrolux condições de garantia/ locais de assistência técnica
Garantia Europeia
Este aparelho possui garantia da Electrolux em
cada um dos países listados na parte de trás
deste manual, para o período especificado na
garantia do seu aparelho ou, caso contrário,
pela lei. Se mudar de um destes países para outro dos países listados em baixo, a garantia do
aparelho mudará também, estando sujeita aos
seguintes requisitos:
• A garantia do seu aparelho tem inicio na data
em que adquiriu o aparelho, a qual terá como
prova o documento válido de compra emitido pelo vendedor do aparelho.
• A garantia do aparelho é válida para o mesmo período de tempo e para o mesmo tipo
de trabalho e peças existente no seu novo
país de residência para este modelo em particular ou gama de aparelhos.
• A garantia do aparelho é pessoal, para o
comprador original, e não pode ser transferida para outro utilizador.
• O aparelho é instalado e usado de acordo
com as instruções emitidas pela Electrolux e
destina-se apenas ao uso doméstico, ou seja, não é usado para fins comerciais.
• O aparelho é instalado de acordo com todas
as normas relevantes em vigor no seu novo
país de residência.
As condições desta Garantia Europeia não afecta nenhum dos seus direitos concedidos por lei.
condições de garantia/ locais de assistência técnica electrolux 75
76 electrolux assistência técnica
Assistência técnica
Em caso de avarias técnicas verifique
primeiro, se consegue resolver o problema com ajuda do Manual de instruções
(Capítulo „O que fazer, se...“).
Se não conseguir resolver o problema
contacte por favor a Assistência Técnica
ou um dos nossos parceiros.
De modo a poder ajudá-lo rapidamente
necessitamos dos seguintes dados:
– Designação do modelo
– Número do produto (PNC)
– Número de série (S-No.)
(Ver números na placa de características)
– Tipo de avaria
– eventual mensagem de erro que o
aparelho apresente
– Combinação de três letras e algarismos da placa de cerâmica de vidro
De modo a ter os códigos do seu aparelho sempre à mão, sugerimos que os
introduza aqui:
Designação do modelo: .....................................
PNC:
.....................................
S-No:
.....................................
montaje / montagem electrolux 77
Montaje / Montagem
78 electrolux
electrolux 79
80 electrolux
electrolux 81
Placa de características / Chapa de características
EHD68200P
55GDDD4AG
949 592 671
230 V
50 Hz
Induction 7,4 kW
7,4 kW
ELECTROLUX
82 electrolux
www.electrolux.com
www.electrolux.es
www.electrolux.pt
822 930 610-A-260906-01
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
