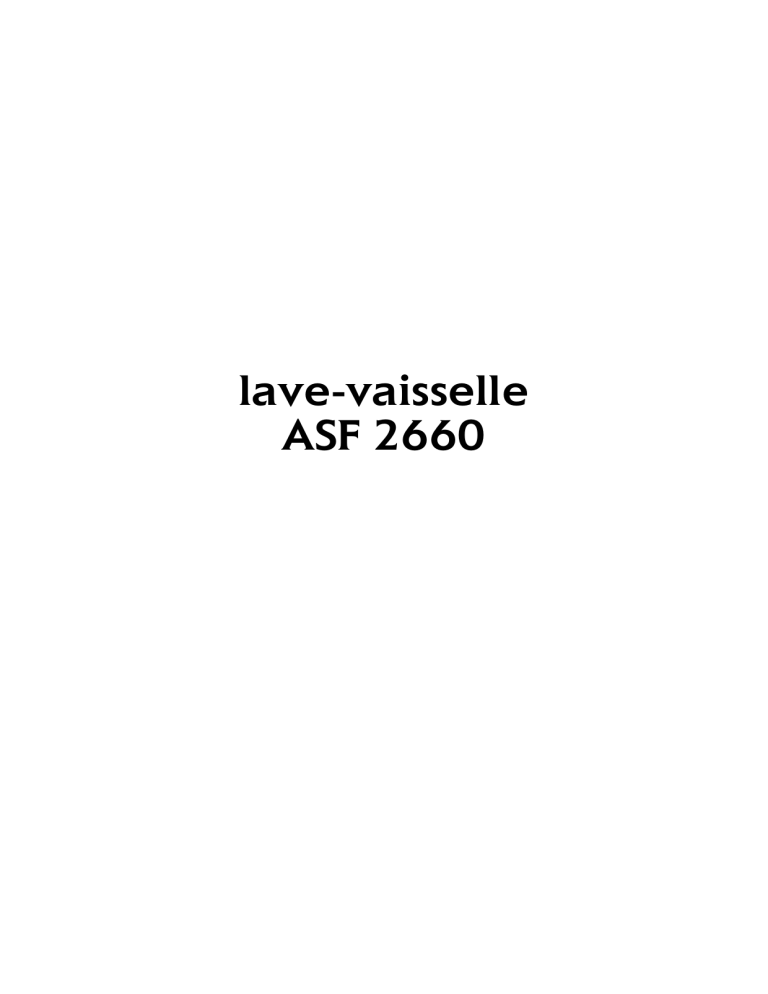

lave-vaisselle
ASF 2660
Chère cliente, cher client,
conservez cette notice d’utilisation avec l’appareil. Si
l’appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation
l’accompagne. Le nouvel utilisateur pourra alors être
informé du fonctionnement de celui-ci et des avertissements s’y rapportant.
1
Le triangle de secours et/ou les mots d’avertissement (Avertissement!, Prudence!,
Attention!) mettent en évidence des indications importantes pour votre sécurité ou pour
le bon fonctionnement de l’appareil.
Respectez-le absolument.
Des indications numérotées vous guident
pas à pas pour l’utilisation de l’appareil.
3
Ce symbole indique la présence d’informations complémentaires sur la manipulation et
l’utilisation pratique de l’appareil.
2
3
Votre lave-vaisselle possède le nouveau
système de lavage «LAVAGE PAR IMPULSIONS».
Afin de réaliser un meilleur lavage de la
vaisselle, ce système de lavage fait varier
la vitesse du moteur et la pression
d’aspersion durant le programme de
lavage. Dès lors, le niveau de bruit varie
également durant le programme en cours.
Le trèfle signale les conseils et indications
concernant un emploi rentable et écologique
de l’appareil.
En cas de pannes éventuelles, les instructions destinées à l’utilisateur contiennent des indications de
dépannage autonome, voir section «Que faire si...».
Si ces indications ne suffisent pas, veuillez vous
adresser au service après-vente de votre magasin
vendeur.
3
Sommaire
Consignes de sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Sécurité de la porte du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Protection de l’environnement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Laver la vaisselle de manière économique et ménageant l’environnement . . . . . . . . . . . . . . . . . . . . . . . 8
Vue de l'appareil et bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Bandeau de commande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Avant la première utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Adoucisseur d’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Le sel régénérant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Remplissage du réservoir de sel régénérant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Le produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Réglage de l’utilisation du produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Remplissage du distributeur de produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Régler la dose de produit de rinçage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Utilisation journalière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Disposez les couverts et la vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Panier couverts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Disposer de la vaisselle (casseroles, grandes assiettes) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Disposition de la vaisselle (tasses, verres, …) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Réglage en hauteur du panier supérieur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Remplissage du produit de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
Utilisation des tablettes de détergent combinées “3 en 1” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Produits de lavage compacts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Programmes de lavage Automatiques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Sélection du programme de lavage (tableau des programmes) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
Démarrer le programme de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Modifier/interrompre/arrêter un programme de lavage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Reconnaissance de charge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Sélection et modification du départ différé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Fin de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Entretien et nettoyage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Nettoyage du filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Que faire quand... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
...signalisation des messages d'erreur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
... vous avez des problèmes lors de l’utilisation du lave-vaisselle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
... le résultat de lavage n’est pas satisfaisant. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
Caractéristiques techniques . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Indications à l'attention des instituts d'essai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
4
Sommaire
Instructions de montage et de raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Installation du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Lave-vaisselle intégrable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
Lave-vaisselle encastrable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Les appareils indépendants sur socle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Raccordement du lave-vaisselle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Arrivée d'eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Pression d'eau admissible . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Raccorder le tuyau d'alimentation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Evacuation de l’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37
Système de protection contre les fuites d’eau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Raccordement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38
Technique de raccordement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
Conditions de garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
5
1 Consignes de sécurité
La sécurité des appareils électroménagers ARTHUR
MARTIN ELECTROLUX est conforme aux Règles
reconnues de la technique et à la législation portant
sur la sécurité des appareils. En tant que fabricant,
nous attirons cependant votre attention sur les indications supplémentaires suivantes:
Sécurité générale
Installation, raccordement, mise en
service
•
•
•
•
•
Le lave-vaisselle peut uniquement être transporté
debout.
Contrôlez le lave-vaisselle pour dégâts de transport éventuels. Ne raccorder en aucun cas un
appareil endommagé. En cas de dégâts, adressez-vous à votre revendeur.
Avant la mise en service, assurez-vous que la tension nominale et le type de courant figurant sur la
plaque signalétique de l’appareil correspondent à
la tension d’alimentation et au type de courant
présents au lieu d’installation. La protection électrique requise (fusibles) figure également sur la
plaque signalétique.
Vous lirez au chapitre «Installation» comment installer et raccorder correctement le lave-vaisselle.
N’utilisez pas de fiches multiples, raccords et rallonges. Danger d'incendie par surchauffe.
•
•
•
•
•
Sécurité des enfants
•
•
•
•
•
Les enfants ne sont souvent pas en mesure de
reconnaître les risques émanant des appareils
ménagers. Il est donc indispensable de les garder
sous surveillance lorsque l’appareil fonctionne. Ne
pas les laisser jouer avec le lave-vaisselle – vous
courriez le risque qu’ils s’y enferment (danger
d’asphyxie!).
Les éléments constituant l’emballage (les films en
plastique, les morceaux de polystyrène par ex.)
peuvent présenter un danger pour les enfants.
Risque d’asphyxie! Garder les éléments d’emballage hors de la portée des enfants.
Les détergents peuvent provoquer des brûlures
aux yeux, à la bouche et dans la gorge ou même
conduire à l’asphyxie! Respectez les recommandations de sécurité des fabricants de détergents
et produits de lavage.
L’eau dans le lave-vaisselle n’est pas de l’eau
potable. Les restes éventuels de produits de
lavage peuvent provoquer des brûlures.
Lors de la mise au rebut du lave-vaisselle: coupez
le câble d’alimentation au ras de l’appareil et neutralisez le dispositif de fermeture de porte.
•
Utilisation conforme à la
destination
•
•
•
•
6
Toutes les réparations sur le lave-vaisselle doivent
être effectuées par du personnel qualifié. S’il est
nécessaire d’effectuer une réparation, veuillez
vous adresser au Service Après Vente de votre
magasin vendeur.
Ne mettez jamais le lave-vaisselle en service si le
câble d’alimentation, le tuyau d’arrivée ou d’évacuation d’eau sont endommagés ou si le bandeau
de commande, le plan de travail ou le socle sont
endommagés de manière telle à exposer l’intérieur de l’appareil.
Si le tuyau d’arrivée d’eau est endommagé ou doit
être remplacé par un tuyau d’arrivée d’eau plus
long, celui-ci (disponible auprès du service après
vente ARTHUR MARTIN ELECTROLUX) doit être
remplacé par un technicien de service après
vente agréé par ARTHUR MARTIN ELECTROLUX.
Ne tirez jamais la fiche de la prise de courant en
tirant sur le câble, mais toujours sur la fiche.
Ne modifiez pas ou n’essayez pas de modifier les
caractéristiques de cet appareil.
Veillez à ce que la porte du lave-vaisselle soit toujours fermée sauf pour placer ou retirer la vaisselle. Vous éviterez ainsi que quelqu’un ne
trébuche sur la porte ouverte et ne se blesse. Une
porte ouverte représente toujours un danger.
Si le lave-vaisselle possède un tiroir à couteaux,
les couteaux pointus et les parties tranchantes
des couverts doivent être placés dans le tiroir à
couteaux.
Si le lave-vaisselle ne possède pas de tiroir à couteaux, les couteaux pointus et les parties tranchantes des couverts doivent être placés dans le
tiroir supérieur ou avec la pointe vers le bas dans
le panier à couverts.
Ne lavez au lave-vaisselle que de la vaisselle
domestique. Si l’appareil est utilisé de manière
non conforme ou en cas d’erreur de manipulation,
le fabricant se dégage la responsabilité d’éventuels dommages.
Avant l’utilisation de sel régénérant, de produit de
lavage et de produit de rinçage, vérifiez que le
fabricant de ces produits autorise expressément
leur utilisation dans des lave-vaisselle ménagers.
N’introduisez pas de solvants dans le lave-vaisselle.
Le système de protection contre les fuites d’eau
protège de manière fiable contre les dégâts des
•
•
eaux. Les conditions suivantes doivent cependant
être remplies à cet effet:
– L’appareil doit également rester raccordé à
l’alimentation électrique lorsqu’il n’est pas en
service.
– Le lave-vaisselle doit être installé correctement.
– Fermez toujours le robinet d’arrivée d’eau lorsque le lave-vaisselle n’est pas utilisé.
Ne montez pas et ne vous placez pas sur la porte
ouverte de l’appareil, celui-ci pourrait basculer.
En cas d’anomalie, fermez le robinet d’arrivée
d’eau, puis débranchez la prise de courant. En
cas de raccordement fixe: retirez les fusibles ou
coupez le disjoncteur.
Sécurité de la porte du lave-vaisselle
Le lave-vaisselle a une sécurité de porte.
Cette sécurité de porte empêche que des enfants
puissent ouvrir la porte du lave-vaisselle par inadvertance.
Pour activer la sécurité de porte, procédez comme
suit:
1. La poignée de porte comporte une nervure (1) du
côté gauche. Pour verrouiller la porte du lave-vaisselle contre une ouverture intempestive, poussez
cette nervure vers la droite (p. ex. à l'aide d'un
manche de cuillère).
2. Pour ouvrir la porte du lave-vaisselle lorsque la
sécurité est enclenchée, vous devez
– déplacer d'abord la poignée de la porte vers la
gauche (2) jusqu'à ce que vous sentiez une
légère résistance.
– ensuite pousser la poignée de la porte vers le
haut (3) / vers l’avant.
3. Pour désactiver la sécurité de porte du lave-vaisselle, poussez la nervure entièrement vers la gauche avec le doigt.
7
2 Protection de l’environnement
Elimination du matériel
d’emballage
Tous les matériaux marqués par le symbole g sont
recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services
de votre commune) pour qu’ils puissent être récupérés et recyclés.
• Les pièces en matière plastique sont identifiées
par des abréviations normalisées sur le plan international:
– >PE<
pour polyéthylène, p. ex. films
d’emballage
– >PS<
pour polystyrène, p. ex. coussins (par
principe sans HCFC)
– >POM< pour polyoxyméthylène, p. ex. pinces en plastique
• Les parties en carton sont réalisées à partir de
vieux papiers et sont destinées à la collecte de
vieux papiers.
Mise au rebut
Si vous procédez à la mise à la casse de votre ancien
appareil, mettez hors d’usage ce qui pourrait représenter un danger: coupez le câble d’alimentation au
ras de l’appareil et neutralisez le dispositif de fermeture de porte.
2 Laver la vaisselle de manière économique et ménageant l’environnement
•
•
•
•
•
•
8
Ne raccordez le lave-vaisselle à une alimentation
en eau chaude que si vous disposez d’une installation d’eau chaude qui ne chauffe pas à l’électricité.
Réglez correctement l’adoucisseur.
Ne rincez pas préalablement la vaisselle à l’eau
courante.
Si vous faites fonctionner le lave-vaisselle avec
une faible charge, le système de reconnaissance
de charge calcule la quantité d’eau nécessaire et
raccourcit la durée du programme. Le plus économique est de toujours faire fonctionner le lavevaisselle à pleine charge.
Sélectionnez le programme de lavage en fonction
du type de vaisselle et son degré de salissure.
Evitez les surdosages inutiles de produit de
lavage de sel régénérant et de liquide de rinçage.
Observez les recommandations de dosage données dans cette notice d’utilisation ainsi que les
indications fournies par les fabricants de ces produits.
Vue de l'appareil et bandeau de commande
Arrosage
Joint en caoutchouc pour le couplage de l’arrivée
d’eau au bras de
lavage
Bras de lavage
Commutateur de
plage de dureté
Réservoir pour
sel régénérant
Réservoir de produit de lavage
Réservoir pour
produit de rinçage
Plaque
signalétique
Filtres
9
Bandeau de commande
Touches
de fonction
1 2
Réglage du
départ différé
Ecran multi-affichage
3
Bandeau de commande Témoins de contrôle
Le bandeau de commande comporte les touches de
programme avec voyants lumineux et la touche de
programmation du départ différé.
Touches de fonction : A l'aide de ces touches, vous
avez la possibilité de régler les fonctions suivantes,
en plus du programme de lavage indiqué:
Touche de fonction 1
Paramétrer l'anti-calcaire
Touche de fonction 2
Activer / désactiver
l'alimentation en produit
de rinçage
Touche de fonction 3
- non programmée -
Poignée de porte
Le multi-affichage peut signaler :
– à quel niveau de dureté d'eau l'anti-calcaire a
été réglé.
– si l'alimentation en produit de rinçage est activée / désactivée.
– quel départ différé a été programmé.
– combien de temps un programme de lavage en
cours risque encore de durer.
– quelle panne il y a au niveau du lave-vaisselle.
Les témoins de contrôle ont les significations
suivantes :
SEL
Remettre du sel spécial
RINCAGE
3
3
10
N'ajoutez pas de sel régénérant et de produit
de rinçage si vous utilisez des pastilles de
lavage 3 en 1.
Recharger du produit de rinçage
Les témoins de contrôle ne s'allument jamais
pendant le programme de lavage en cours.
Avant la première utilisation
Avant la mise en service, retirez les attaches en plastique avec lesquelles les paniers à vaisselle ont été
bloqués pendant le transport.
Procédez ensuite aux étapes suivantes:
1. Réglez l’adoucisseur
2. Remplissez le réservoir de sel régénérant
3. Remplissez le réservoir de liquide de rinçage
Touche MARCHE/ARRET
Adoucisseur d’eau
Suivant les localités, l’eau contient une quantité variable
de sels calcaires et minéraux. Ceux-ci se déposent sur
la vaisselle laissant des taches et des dépôts blanchâtres. Plus la teneur en sels est élevée et plus l’eau est «
dure ». Le lave vaisselle est muni d’un adoucisseur et,
utilisant du sel régénérant spécial pour lave vaisselle, il
fournit une eau dépourvue de calcaire (adoucie) pour
opérations de lavage.
Vous pouvez demander le degré de dureté
de votre eau à la Compagnie Locale des
Eaux.
L‘adoucisseur d´eau se règle manuellement grâce au
sélecteur de dureté et automatiquement à l’aide des
touches sur le bandeau de commande.
3
Dureté de l'eau
en °th1
en mmol/l2
90 - 125
76 - 89
65 - 75
51 - 64
40 - 50
9,0 - 12,5
7,6 - 8,9
6,5 - 7,5
5,1 - 6,4
4,0 - 5,0
33 - 39
26 - 32
19 - 25
7 - 18
3,3 - 3,9
2,6 - 3,2
1,9 - 2,5
0,7 - 1,8
en dessous
de 0,7
moins de 7
Réglage du degré de dureté
plage
manuellement
IV
1
III
II
I/II
I
0*
automatiquement
10 3
9
8
7
6
5
4*
3
2
1
Aucun sel n'est nécessaire
Affichage des
indications sur
la fenêtre d’affichage
10 L
9 L
8 L
7 L
6 L
5 L
4 L
3 L
2 L
1 L
1)(°th) degrés français, unité de mesure de la dureté de l'eau
2)L´unité internationale de dureté de l'eau s´exprime en (mmol/l) millimol par litre.
3)Cette modalité de réglage peut susciter une brève prolongation du programme.
* Préréglage usine
Le lave-vaisselle doit être désactivé.
Réglage manuel :
1. Ouvrez la porte du lave-vaisselle.
2. Retirez le panier inférieur du lave-vaisselle.
3. Positionnez le sélecteur de dureté de l'eau sur 0
ou sur 1 (voir tableau).
4. Replacez le panier inférieur.
Réglage automatique :
5. Appuyez sur la touche MARCHE/ARRET.
Le voyant correspondant s´allume.
3
Si d´autres voyants s´allument, un programme de lavage est activé. Désactivez le
programme de lavage (RESET) :
Maintenez simultanément les touches de
fonction 2 et 3 enfoncées pendant 2 secondes.
Tous les autres voyants s'éteignent.
11
6. Maintenez simultanément les touches de fonction
2 et 3 enfoncées.
Les voyants correspondants aux touches de fonction 1 à 3 clignotent
7. Appuyez une nouvelle fois sur la touche de fonction 1.
Le voyant correspondant à la touche de fonction 1
clignote.
La fenêtre d’affichage indique le réglage de la
dureté de l'eau sélectionné.
8. A chaque pression sur la touche de fonction 1 le
niveau de régénération est modifié à un degré
supérieur. (Exception : au-delà de 10, retour au
degré de dureté 1).
9. Après avoir correctement réglé le degré de dureté,
appuyez sur la touche MARCHE/ARRET.
Le réglage de la dureté est mémorisé.
12
Le sel régénérant
3
Si la dureté de votre eau correspond aux
degrés de niveau 1, il n’est pas nécessaire
d’utiliser du sel régénérant car elle est déjà
douce.
Il existe 2 façons différentes d’utiliser le
sel régénérant :
•
•
Si vous utilisez du produit de lavage pour lave
vaisselle qui contient du sel celui-ci doit être
déposé dans le réservoir du produit de lavage.
– Dans ce cas, l’adoucisseur d’eau doit être
réglé manuellement sur 0 et automatiquement sur 1.
Si vous utilisez du produit de lavage pour lave
vaisselle et du sel séparément, le sel régénérant
pour lave vaisselle doit être ajouté dans le réservoir de sel.
– Dans ce cas, l´adoucisseur d´eau doit être
réglé manuellement sur 0 ou 1 et automatiquement entre 2 et 10 (selon la dureté de
l’eau de votre région).
1
Utilisez exclusivement un sel spécifique pour
lave-vaisselle. Ne versez jamais d'autres sels
(par ex. du sel de cuisine) ou du produit de
lavage dans le réservoir de sel. Cela endommagerait l'adoucisseur d‘eau.
Assurez-vous qu’il n’y ait pas de dépôt de sel
à l’extérieur du réservoir : un résidu de sel
qui stagne sur la cuve pendant un certain
temps perce la cuve.
Réglage de l'utilisation du sel régénérant
3
Certains appareils sont équipés d‘une touche « 3 en 1 ».
Si vous utilisez du produit de lavage en pastille 3 en 1 et que vous sélectionnez la touche « 3 en 1 », le distributeur de produit de
rinçage ne doit pas être désactivé (voir fonction « 3 en 1 »).
Réglage manuel et automatique de l'adoucisseur
d´eau
Réglage
manuel
Réglage automatique
Fenêtre
d’affichage
Alimentation en sel régénérant
0
1
I L
Le sel régénérant est inutile.
0-1
2 - 10
2 L à 10 L
Ajout de sel régénérant dans le réservoir prévu à
cet effet.
(préréglage en usine)
13
3
Si vous utilisez un produit de lavage contenant du sel régénérant, le réglage automatique de l´adoucisseur d‘eau sur “1” permet de
désactiver le voyant de contrôle sel.
Remplissage du réservoir de sel
régénérant
Si vous utilisez séparément un produit de lavage et
du sel régénérant, versez le sel spécifique :
• Avant la première utilisation du lave-vaisselle.
• Quand le voyant de contrôle SEL s’allume sur le
bandeau de commande.
1. Ouvrez la porte, retirez le panier inférieur.
2. Dévissez et ôtez le bouchon du réservoir de sel.
3. Uniquement lors de la première utilisation:
Remplissez entièrement d’eau le réservoir de sel.
4. Placez l’entonnoir livré avec l’appareil sur le réservoir de sel.
Versez le sel régénérant dans le réservoir de sel
(env. 1,0-1,5 kg). Ne remplissez pas le réservoir
de sel spécial de manière excessive.
L’eau qui déborde lors du remplissage du
réservoir de sel par du sel spécial régénérant
s’écoule dans le fond de l’appareil. Cette eau
sera vidangée au départ du prochain programme de lavage.
5. Nettoyez l’ouverture du réservoir des éventuels
restes de sel.
6. Revissez soigneusement le bouchon du réservoir
de sel à fond, afin d’éviter que du sel parvienne
dans l'eau de rinçage. La conséquence en serait
des verres troubles. Pour cette raison, lancez un
programme de lavage après avoir rempli le réservoir de sel. De la sorte, l'eau salée et les grains de
sel ayant débordé seront évacués.
3
3
14
En fonction de la granulométrie, plusieurs
heures peuvent s’écouler avant que le sel ne
se soit dissout dans l’eau et que le voyant
SEL s’éteigne à nouveau.
Le réglage de l’adoucisseur et dès lors la
consommation de sel dépendent de la dureté
locale de l’eau.
LE
SA ALT Z
S AL
S EL
S
Le produit de rinçage
Ce produit évite que l’eau ne reste sur la vaisselle
sous forme de gouttelettes laissant des taches blanches après séchage.
Il existe deux façons différentes d’utiliser
le produit de rinçage :
•
•
4. Une pression sur la touche de fonction 2 active ou
désactive le distributeur de produit de rinçage.
5. Dès que la fenêtre d’affichage indique le réglage
désiré, appuyez sur la touche MARCHE/ARRET.
Le réglage du produit de rinçage est alors mémorisé.
Si vous utilisez un produit de lavage contenant
déjà un produit de rinçage, versez-le dans le distributeur de produit de lavage.
– Dans ce cas, le distributeur de produit de rinçage doit être désactivé.
Si vous utilisez un produit de lavage et du produit
de rinçage séparément, versez le produit de rinçage dans le distributeur prévu à cet effet.
– Dans ce cas, le distributeur de produit de rinçage doit être activé.
– Réglez le dosage du produit de rinçage.
Utilisez exclusivement un produit de rinçage
pour lave-vaisselle. Ne versez jamais
d'autres produits (par ex. de l'essence de
vinaigre) ou du produit de lavage dans le distributeur de produit de rinçage. Cela endommagerait l'appareil.
1
Réglage de l’utilisation du produit
de rinçage
3
Certains appareils sont équipés d‘une touche « 3 en 1 ».
Si vous utilisez du produit de lavage en pastille 3 en 1 et que vous sélectionnez la touche « 3 en 1 », le distributeur de produit de
rinçage ne doit pas être désactivé (voir fonction « 3 en 1 »).
1. Appuyez sur la touche MARCHE/ARRET.
Le voyant correspondant s´allume.
Si d´autres voyants s´allument, un programme de lavage est activé. Désactivez le
programme de lavage (RESET) :
Maintenez simultanément les touches de fonction 2 et 3 pendant environ une seconde.
Tous les autres voyants s'éteignent.
2. Maintenez simultanément les touches de fonction
2 et 3 enfoncées.
Les voyants correspondants aux touches de fonction 1 à 3 clignotent.
3. Appuyez sur la touche de fonction 2.
Le voyant correspondant clignote.
La fenêtre d’affichage indique le réglage en
cours.
3
0 d
Le distributeur de produit de rinçage
est désactivé
1 d
Le distributeur de produit de rinçage
est activé (préréglage en usine)
15
Remplissage du distributeur de
produit de rinçage
Si vous utilisez séparément du produit de lavage et
du produit de rinçage, versez le produit de rinçage :
• Avant la première utilisation du lave-vaisselle
• Quand le voyant de contrôle RINCAGE s’allume
sur le bandeau de commande.
Le réservoir de produit de rinçage se trouve sur la
face intérieure de la porte du lave-vaisselle.
1. Ouvrez la porte.
2. Appuyez sur la touche de déverrouillage du réservoir de produit de rinçage.
3. Ouvrez entièrement le couvercle du réservoir de
produit de rinçage.
4. Versez le produit de rinçage dans l’orifice de remplissage sans dépasser le repère maximum (ligne
en pointillé) qui correspond à une quantité maximale de remplissage d'env. 140 ml.
5. Refermez le couvercle et appuyez dessus
jusqu'au verrouillage.
6. Epongez soigneusement tout débordement pour
éviter une formation excessive de mousse lors
d’un futur lavage.
Utilisez uniquement du produit de rinçage spécial
lave-vaisselle. Tout autre produit risque d’endommager votre appareil.
Régler la dose de produit de
rinçage
Ce produit évite que l’eau ne reste sur la
vaisselle sous forme de gouttelettes laissant
des taches blanches après séchage.
L’admission du produit de rinçage se fait
automatiquement. Vous pouvez régler le
dosage de 1 à 6. A la livraison, votre appareil
est réglé sur la position 4. Ne modifiez le
dosage que si vous constatez de mauvais
résultats de rinçage.
Ouvrez la porte du lave-vaisselle.
Appuyez sur la touche de déverrouillage du réservoir de produit de rinçage.
Ouvrez entièrement le couvercle du réservoir de
produit de rinçage.
Réglez le dosage.
Refermez le couvercle et appuyez dessus
jusqu'au verrouillage.
Epongez soigneusement si du produit de rinçage
s’est écoulé pour éviter une formation excessive
de mousse lors d’un futur lavage.
3
1.
2.
3.
4.
5.
6.
16
Utilisation journalière
•
•
•
•
•
Faut-il compléter le sel régénérant ou le produit de
rinçage?
Disposez les couverts et la vaisselle dans le lavevaisselle
Remplissez le réservoir de produit de lavage pour
lave-vaisselle
Sélectionnez un programme de lavage convenant
aux couverts et à la vaisselle
Lancez le programme de lavage
Disposez les couverts et la vaisselle
1
Les éponges, serviettes de ménage et tous
les objets susceptibles de se saturer en eau,
ne peuvent pas être lavés au lave-vaisselle.
Pour le lavage au lave-vaisselle, les couverts/la vaisselle qui suivent
ne conviennent pas:
–
–
–
–
–
–
–
–
–
Les couverts avec poignées en bois, corne, porcelaine ou nacre
Les pièces en plastique ne résistant pas à la chaleur
Les couverts anciens, dont le mastic d’assemblage
est fragile à l’eau chaude
La vaisselle ou les couverts collés
Les objets en étain ou en cuivre
Les cristaux
Les pièces en acier sensibles à la corrosion
Les planchettes en bois
Les objets d’art
conviennent sous réserves:
–
–
–
–
•
•
Ne lavez de la vaisselle en faïence au lave-vaisselle que
si elle est garantie comme convenant pour lave-vaisselle
par le fabricant.
Les décors vernis peuvent pâlir en cas de lavages fréquents au lave-vaisselle.
Les pièces en argent et aluminium tendent à changer de
couleur au lavage. Les restes d’aliments, tels que p. ex.
le blanc d’œufs, le jaune d’œufs, la moutarde, provoquent souvent des changements de couleur ou des
taches sur l’argent. Pour cette raison débarrassez, toujours les pièces en argent des restes d’aliments si elles
ne sont pas lavées immédiatement après utilisation.
Certaines sortes de verre peuvent devenir opaques
après de nombreux lavages.
Avant de disposer la vaisselle:
– enlevez les restes grossiers d’aliments
– faites tremper les casseroles contenant des
restes d’aliments brûlés.
Lors de la disposition de la vaisselle et des couverts, veillez à ce que:
– la vaisselle et les couverts ne puissent pas
gêner la rotation des bras d’aspersion.
– les récipients tels que tasses, verres, casseroles, etc., soient disposés avec l’ouverture vers
le bas, afin que l’eau puisse s’écouler facilement
– la vaisselle et les couverts ne s’enchevêtrent
ou ne s’imbriquent pas les uns dans les autres
– les verres ne se touchent pas afin d’éviter les
bris de verre et la formation des taches de contact qui peuvent se produire au séchage
– placer les petits objets (p. ex. couvercles)
soient placés dans le panier à couverts
17
Panier couverts
1
Ne placez pas de pièces longues dans le
panier à couverts. Cela pourrait bloquer le
bras de lavage et être une source de danger,
en particulier pour les enfants.
Afin que chaque face de couverts puisse être aspergée d’eau, vous pouvez
1. insérez l’élément grille sur le panier à couverts
2. placez les couteaux courts, les fourchettes et les
cuillères avec la poignée vers le bas sur la grille
du bac à couverts.
3. Pour les couverts de grande taille tels que p. ex.
fouet, on peut enlever une partie de la grille à couverts.
Pour certains modèles de lave-vaisselle, il est possible de déplier le panier à couverts.
Afin que le panier à couverts ne s’ouvre pas
en deux lors du retrait, empoignez bien les
deux parties de l’anse.
Placez le panier à couverts sur la table ou le plan
de travail
écartez les deux parties de l’anse
retirez les couverts
repliez les deux demi-anses.
1
1.
2.
3.
4.
18
Disposer de la vaisselle (casseroles, grandes assiettes)
Placez les grandes pièces de vaisselle très sales
dans le panier inférieur (Assiettes jusqu’à un diamètre de 29 cm).
Votre lave-vaisselle dispose d'une des quatre variantes de panier inférieur suivantes:
Variante 1: tous les supports à assiettes
du panier inférieur sont fixes.
Variante 2: le support à assiettes à droite
du panier inférieur est rabattable vers la
gauche.
Afin de placer plus facilement les récipients
les plus grands, les rayonnages du support à
assiettes à droite du panier inférieur sont
rabattables vers la gauche :
1. Soulevez légèrement à l'arrière les rayonnages du
support à assiettes de droite.
3
2. Rabattez les rayonnages du support à assiettes
vers la gauche.
19
Variante 3 : le support à assiettes sur la
droite du panier inférieur est rabattable
en croisant les rayonnages
3
Afin de placer plus facilement les récipients
les plus grands, les deux rayonnages du support à assiettes sur la droite du panier inférieur sont rabattables en se croisant.
Variante 4 : les deux supports à assiettes
à l'arrière du panier inférieur sont rabattables en croisant les rayonnages
3
20
Afin de placer plus facilement les récipients
les plus grands, les rayonnages des deux
supports à assiettes à l'arrière du panier inférieur sont rabattables en se croisant.
Disposition de la vaisselle (tasses,
verres, …)
Placez les petites pièces de vaisselle, fragiles et les
longs couverts dans le panier supérieur.
•
•
•
•
Disposez les pièces de vaisselle en quinconce sur
les supports à tasses amovibles et en dessous de
ceux-ci afin que l’eau de lavage atteigne toutes
les pièces de vaisselle.
Pour les pièces de vaisselle hautes, rabattez les
supports à tasses.
Les verres à vin, les verres à champagne ainsi
que les verres à cognac peuvent être maintenus
ou suspendus aux armatures des supports à tasses.
Les verres, gobelets, etc. peuvent également être
placés sur les deux rangées d’ergots à gauche
dans le panier supérieur.
Réglage en hauteur du panier supérieur
Hauteur maximale de la vaisselle dans
le panier supérieur
le panier inférieur
avec le panier supérieur soulevé
22 cm
30 cm
avec le panier supérieur abaissé
24 cm
29 cm
3
Le réglage en hauteur est également possible panier chargé.
Mise en position basse du panier
supérieur:
1. Sortez entièrement le panier supérieur.
2. Soulevez le panier supérieur à l’aide de la poignée jusqu'à la butée et laissez-le descendre verticalement. Le panier supérieur se verrouille dans
la position inférieure.
Mise en position haute du panier
supérieur:
1. Sortez entièrement le panier supérieur.
2. Soulevez le panier supérieur à l’aide de la poignée jusqu'à la butée et laissez-le descendre verticalement. Le panier supérieur se verrouille dans
la position supérieure.
21
Remplissage du produit de lavage
1
N’utilisez que des produits de lavage pour
des lave-vaisselle ménagers.
Le produit de lavage est dangereux!
Le réservoir de produit de lavage doit être rempli
avant chaque programme de lavage, à l’exception du
programme prélavage. Le produit de lavage est libéré
automatiquement au cours du programme de lavage.
2
Veuillez respecter les recommandations de
dosage et de stockage du fabricant mentionnées sur les emballages des produits de
lavage.
Le réservoir de produit de lavage se trouve sur la partie intérieure de la porte du lave-vaisselle.
1. Si le couvercle est verrouillé:
Appuyez sur la touche de déverrouillage (1). Le
couvercle s'ouvre.
2. Versez le produit de lavage dans le réservoir. Des
traits horizontaux servent de repère pour le
dosage:
«20» correspond à env. 20 ml de produit de
lavage,
«30» correspond à env. 30 ml de produit de
lavage.
3. Refermez le couvercle et appuyez dessus
jusqu'au verrouillage.
3
22
Pour les programmes avec prélavage, vous
avez la possibilité d’ajouter du produit de
lavage dans le compartiment annexe (2). Ce
produit de lavage agira dès le prélavage.
Utilisation des tablettes de détergent combinées “3 en 1”
Recommandations générales
Ces produits sont des tablettes qui combinent les
fonctions détergent / aide au rinçage et sel.
1. Avant d'utiliser ces produits, vous devriez d'abord
vérifier que la dureté de l'eau de votre alimentation en eau est compatible avec l'utilisation de ces
produits en vous référant aux instructions fournies
par le fabricant du détergent (Voir sur l'emballage).
2. Ces produits doivent être scrupuleusement utilisés en respectant les instructions données par le
fabricant du détergent.
Ne placez pas les tablettes dans le bac ou
le panier des couverts car vous obtiendriez un mauvais résultat de lavage. Les
tablettes devraient être placées dans le
doseur à détergent.
3. Si vous rencontrez des problèmes la première fois
que vous utilisez les produits “3 en 1”, veuillez
prendre contact avec la ligne service clientèle du
fabricant du détergent (le numéro de téléphone
est indiqué sur l'emballage).
Produits de lavage compacts
Les produits de lavage pour lave-vaisselle peuvent se
diviser en deux catégories principales selon leur
composition chimique:
– les produits de lavage alcalins traditionnels,
à base de substances corrosives.
– les produits de lavage compacts faiblement
alcalins, à base d'enzymes naturelles.
2
1
Recommandations particulières
Quand vous utilisez des produits aux fonctions combinées, les témoins indiquant l'aide au rinçage et le
sel ne sont plus nécessaires. C'est pourquoi il est
peut-être utile de déconnecter l'aide au rinçage –
nous vous rappelons que seuls quelques lave-vaiselle ont cette fonction – et de sélectionner le paramétrage de dureté de l'eau le plus bas possible.
Pour plus d'informations, merci de vous reporter à la
notice d'utilisation.
Si vous décidez de repasser à l'utilisation d'un système détersif classique, nous vous conseillons :
• de remplir à nouveau les deux compartiments des
sels et de l'aide au rinçage.
• de changer le paramétrage de dureté de l'eau sur
la position la plus élevée possible et de faire tourner trois cycles normaux sans charge.
• de réajuster le paramétrage de dureté de l'eau en
fonction des conditions spécifiques à votre
région(comme indiqué dans la notice d'utilisation).
Associés à des produits de lavage compacts,
les programmes de lavage à 50 °C préservent l'environnement et ménagent votre vaisselle car ils sont tout spécialement adaptés
aux propriétés détachantes des enzymes du
produit de lavage compact. C'est la raison
pour laquelle les programmes de lavage à
50 °C associés à des produits de lavage
compacts permettent d'obtenir les mêmes
résultats que les programmes à 65 °C.
Pastilles de lavage
3
Les pastilles de lavage de divers fabricants
se dissolvent plus ou moins rapidement. Il
est de ce fait possible que certaines pastilles
ne libèrent pas tout leur pouvoir détergent
lors des programmes courts. En cas d'utilisation de pastilles de lavage, choisissez par
conséquent des programmes de lavage avec
prélavage.
Programmes de lavage
Automatiques
Pour les programmes de lavage AUTOMATIQUES,
on utilise la turbidité de l'eau de lavage pour déterminer dans quelle mesure la vaisselle est sale.
A faible chargement de vaisselle peu sale, les étapes
de programme «Prélavage», «Lavage» et «Rinçage
intermédiaire» durent moins longtemps et la consommation d'eau est moindre.
A plein chargement de vaisselle très sale, les étapes
de programme «Prélavage», «Lavage» et «Rinçage
intermédiaire» durent plus longtemps et la consommation d'eau est plus élevée.
Pour cette raison, la durée du programme ainsi que la
consommation d'eau et d'énergie des programmes
AUTOMATIQUES peuvent varier dans les plages
indiquées (voir Tableau des programmes).
De la sorte, on obtient toujours un lavage optimal de
la vaisselle pour une faible consommation d'eau et
d'énergie.
En fonction du degré de saleté de la vaisselle, les
programmes AUTOMATIQUES permettent par
ailleurs d'ajuster automatiquement la température de
l'eau de rinçage entre 50 °C et 65 °C.
23
Sélection du programme de lavage
(tableau des programmes)
Sélectionnez le programme de lavage adéquat à
l’aide de ce tableau:
Type de
vaisselle:
Type de salissures:
Tous les types
de vaisselle
Vaisselle utilisée
qui a été rassemblée dans le
lave-vaisselle,
mais ne doit être
lavée qu'à un
moment ultérieur.
Service de table et plats
Fortement sale,
restes d’aliments
séchés, en particulier protéines et
amidon
Fortement à normalement sale,
restes d'aliments séchés
Convient uniquement pour une
charge limitée
équivalente à 4/5
couverts normalement sale et
sans restes
séchés d'aliment
salissures
normales,
restes d’aliments
séchés
convient particulièrement en cas
d'utilisation de détergents compacts
Programme de
lavage approprié:
RINCAGE
D’ATTENTE
Déroulement de Prélavage
programme:1)
Chiffres de consommation: 2)
INTENSIF
70 °
í
Prélavage
Lavage
2 rinçages intermédiaires
Rinçage
Séchage
AUTO
50 - 65°
QUOTIDIEN
30 MIN. 3)
Prélavage
Lavage
Rinçage
intermédiaire
Rinçage
Séchage
Lavage
Rinçage
-
ECO
50 ° 4)
Prélavage
Lavage
Rinçage
intermédiaire
Rinçage
Séchage
Durée
12 minutes
110 - 120 min.
90 - 110 min.
30 min.
130 - 150 min.
Energie
< 0,1 kWh
1,75 - 1,95 kWh
1,10 - 1,40 kWh
0,8 kWh
0,95 - 1,05 kWh
4 litres
20 - 22 litres
13 - 20 litres
9 litres
13 - 15 litres
Eau
1) Les étapes de programmes ont des niveaux sonores différents, la vaisselle étant plus fortement rincée pendant de courtes périodes lors de certaines étapes de lavage afin d’obtenir un meilleur lavage.
2) Les chiffres de consommation ont été déterminés dans des conditions normalisées. Ils dépendent du remplissage des paniers à vaisselle. Des variations sont dès lors possibles dans des conditions réelles.
3) Ce programme ne convient pas aux restes séchés d'aliments.
4) Programme de test
24
Démarrer le programme de lavage
1. Vérifiez que la vaisselle et les couverts sont disposés correctement de façon à permettre aux
bras de lavage de tourner librement.
2. Ouvrir complètement le robinet d’arrivée d'eau.
3. Fermer la porte.
4. Appuyer sur la touche MARCHE/ARRET.
Le voyant correspondant s´allume.
5. Appuyer sur la touche du programme sélectionné
(voir “tableau des programmes”).
Le voyant correspondant s´allume. Après environ 3
secondes, le programme de lavage sélectionné
démarre.
3
3
La durée du programme affichée dans la
fenêtre d’affichage se réajustera éventuellement au cours du lavage en fonction de la
charge, du degré de salissure, etc.
Si, après le départ du programme, la fenêtre
d’affichage indique des anomalies, veuillez
vous reporter à la rubrique “Que faire, si…”.
Modifier/interrompre/arrêter un
programme de lavage
3
Modifiez ou interrompez un programme de
lavage en cours seulement si c’est absolument nécessaire. L’air ayant pénétré dans
l’appareil après avoir refermé se dilate. Cela
peut provoquer un écoulement d’eau dans la
cuve au fond de l’appareil et éventuellement
activer le système anti-inondations.
1. Ouvrir la porte du lave-vaisselle.
Le programme de lavage s‘interrompt.
2. Fermer la porte.
Le programme de lavage se poursuit.
Interruption du programme de lavage
(RESET)
1. Maintenir simultanément les touches de fonction 2
et 3 enfoncées.
Le voyant de la phase de programme de lavage
en cours clignote quelques secondes, puis
s’éteint.
2. Relâcher les touches de fonction.
Le programme de lavage est interrompu.
3
La désactivation du lave-vaisselle interrompt
seulement le programme de lavage mais ne
l'annule pas. Quand il est réactivé, le programme de lavage se poursuit.
Reconnaissance de charge
Lorsqu’un programme de lavage démarre bien que le
panier supérieur et/ou le panier inférieur ne soient
que partiellement chargés, la haute technologie électronique équipant cet appareil adapte la quantité
d’eau de lavage ainsi que la durée du programme de
lavage à la quantité de vaisselle. De la sorte, il est
possible de laver également une petite quantité de
vaisselle rapidement et économiquement. A demicharge (6 couverts normalisés), on économise environ 2 litres d’eau et 0,2 kWh.
Modifier le programme de lavage
Il est possible de modifier le programme de
lavage dans les 3 premières secondes après
l´avoir sélectionné, en appuyant brièvement
sur la touche du nouveau programme.
Pour modifier le programme de lavage ultérieurement, procédez de la manière suivante :
1. Maintenir la touche du nouveau programme de
lavage sélectionné enfoncée.
Le voyant du programme de lavage en cours clignote.
Après quelques secondes, seul le voyant du nouveau programme de lavage sélectionné reste
allumé.
2. Relâcher la touche.
Le nouveau programme de lavage sélectionné
démarre.
3
Interrompre le programme de lavage en
ouvrant la porte du lave-vaisselle
1
L’ouverture de la porte peut provoquer un
dégagement de vapeur chaude. Danger de
brûlure par aspersion ! Ouvrir la porte avec
précaution.
Sélection et modification du départ
différé
Il est possible, à l’aide de la fonction « Départ Différé
» de retarder le départ du programme de lavage
jusqu’à un maximum de 19 heures.
Programmer le départ différé
1. Appuyer sur la touche MARCHE/ARRET.
2. Appuyer sur la touche DEPART DIFFERE plusieurs fois jusqu'à ce que la fenêtre d’affichage
indique par clignotement le nombre d'heures au
bout desquelles vous souhaitez que le programme de lavage démarre.
3. Appuyez sur la touche du programme sélectionné.
Dans la fenêtre d’affichage clignote brièvement la
durée du programme de lavage sélectionné, puis
à nouveau le départ différé sélectionné.
Dès que le nombre d'heures correspondant au
départ différé devient fixe, la sélection du départ
différé est activée.
Lorsque le décompte est terminé, le programme de
lavage démarre automatiquement.
25
Modifier le départ différé :
Tant que le décompte du départ différé n’est pas terminé et que le programme de lavage n'a pas
démarré, vous pouvez encore modifier à l'aide de la
touche DEPART DIFFERE la sélection.
Annuler la sélection du départ différé :
Tant que le programme de lavage n'a pas démarré,
vous pouvez encore annuler la sélection du départ
différé. Appuyez sur la touche DEPART DIFFERE
jusqu'à ce que la durée du programme de lavage
sélectionné apparaisse dans la fenêtre d’affichage.
Le programme de lavage sélectionné démarre alors
aussitôt.
Modifier le programme de lavage après
une sélection de départ différé :
Tant que le programme de lavage n'a pas démarré,
vous pouvez encore modifier la sélection du programme de lavage en appuyant sur la touche du programme correspondant.
1. Maintenir la touche du nouveau programme sélectionné enfoncée.
Dans un premier temps, seul le voyant correspondant au programme de lavage déjà sélectionné
clignote.
Quelques secondes plus tard, seul le voyant du
nouveau programme de lavage sélectionné
s'allume.
2. Relâcher la touche.
Dès que le décompte s’est écoulé, le nouveau programme de lavage sélectionné démarre automatiquement.
Fin de programme
Lorsque à la fin du programme, la fenêtre d’affichage
indique «0».
1. Appuyez sur la touche MARCHE/ARRET. Le
voyant MARCHE/ARRET s’éteint.
A la fin du programme, de la vapeur brûlante
peut s’échapper à l’ouverture de la porte.
Aussi:
2. Ouvrez la porte avec précaution.
1
Retrait de la vaisselle
3
•
•
26
Ouvrez la porte et attendez 15 minutes avant de
sortir la vaisselle: vous éviterez de vous brûler et
vous obtiendrez de meilleurs résultats de
séchage.
Videz d’abord le panier inférieur, puis le panier
supérieur. Vous éviterez ainsi que de l’eau résiduelle ne s’égoutte sur la vaisselle placée dans le
panier inférieur et ne laisse des traces de gouttelettes sur celle-ci.
Entretien et nettoyage
1
Nettoyez régulièrement les surfaces extérieures de l’appareil et le bandeau de commande avec un chiffon doux humide et si
nécessaire, uniquement avec des détergents
doux. N’employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène,
etc …).
Nettoyez les joints d’étanchéité de la porte et
les distributeurs de produit de lavage et de
rinçage avec un chiffon humide.
Nettoyage du filtre
3
Les filtres sont situés au fond de la cuve.
Ils doivent être nettoyés très régulièrement.
Des filtres non nettoyés nuisent au résultat
de lavage.
1. Ouvrez la porte, sortez le panier inférieur.
2. Le système de filtrage du lave-vaisselle se compose d’un filtre mixte grossier/fin, d’un microfiltre
et d’un filtre plat.
3. Tournez la poignée de l’ensemble filtre mixte grossier/fin et microfiltre d’¼ de tour vers la gauche
puis soulevez le tout.
4. Saisissez le filtre mixte grossier/fin (1/2) par la poignée annulaire et retirez-le du microfiltre (3)
5. Nettoyez soigneusement tous les filtres sous l’eau
courante.
6. Retirez le filtre plat (4) en le soulevant et nettoyezle sous l’eau courante des deux côtés.
7. Replacez le filtre plat en vérifiant que les bords du
filtre s’applique correctement sur le fond de la
cuve.
8. Placez le filtre mixte grossier/fin dans le microfiltre
et assemblez-les.
9. Remettez l’ensemble de ces 3 filtres et verrouillez
le tout en basculant le levier dans le sens des
aiguilles d’une montre jusqu’à la butée.
1
Ne faites jamais fonctionner l’appareil sans
les filtres.
27
Que faire quand...
Si vous constatez une anomalie dans le lavage ou le
fonctionnement de votre appareil, consultez les indications données dans cette notice d’utilisation avant
de faire appel au Service Après Vente. Dans la majorité des cas, vous pourrez y remédier vous-même.
Si malgré toutes les vérifications, une intervention
s’avère nécessaire, le vendeur de votre appareil est
le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous
avez effectué l’achat...), veuillez consulter l’Assistance Technique Consommateurs qui vous communiquera alors l’adresse d’un Service Après Vente.
...signalisation des messages d'erreur
Si certains voyants décrits dans le tableau ci-dessous s'allument ou clignotent sur le bandeau de commande, il
est éventuellement possible de remédier vous-même à l’anomalie :
Symptôme
Le voyant du programme
de lavage sélectionné
clignote, la fenêtre
d’affichage indique le code
d´erreur Å 10,
l´eau n’arrive pas dans le
lave-vaisselle.
Cause possible
Le robinet d’arrivée d'eau est bouché ou
entartré.
Nettoyer le robinet d’arrivée d'eau.
Le robinet d’arrivée d'eau est fermé.
Ouvrir le robinet d’arrivée d'eau.
Le filtre (si votre appareil en est équipé)
situé à l'entrée du tuyau sur le robinet
d'eau est bouché.
Nettoyer ce filtre.
Les filtres situés au fond de la cuve sont
bouchés.
Appuyer sur la touche du programme
de lavage en cours ; puis interrompre
le programme de lavage en appuyant
sur RESET (voir chapitre : démarrer le
programme de lavage) ; Nettoyer les
filtres (voir chapitre : nettoyage des
filtres).
Le tuyau d'alimentation d'eau n'est pas
installé correctement.
Vérifier la disposition du tuyau.
Le voyant du programme
Le siphon est bouché.
de lavage sélectionné
clignote, la fenêtre
Le tuyau d'évacuation d'eau n'est pas
d’affichage indique le code installé correctement.
d´erreur Å 20.
La fenêtre d’affichage
indique le code
d‘erreur Å 30.
Le système anti-inondation est activé.
Après
avoir
remédié
au
code
erreur Å 10 ou Å 20 appuyer sur la touche du programme de lavage en cours. Le programme de
lavage se poursuit.
Si l’anomalie se reproduit, veuillez contacter le service après vente.
3
28
Solution
Pour tout autre anomalie, veuillez contacter
le service après vente et lui décrire le type
d’anomalie.
Nettoyer le siphon.
Vérifier la disposition du tuyau.
Fermer le robinet d’arrivée d'eau et
contacter le service après vente.
... vous avez des problèmes lors de l’utilisation du
lave-vaisselle.
Symptômes
Le programme ne
démarre pas.
Cause possible
Solutions
La porte du lave-vaisselle n’est pas fermée
correctement.
Refermez la porte.
La fiche secteur n’est pas branchée.
Branchez la prise.
Le fusible de l’installation électrique de la maiRemplacez le fusible.
son n’est pas en bon état.
Si la vaisselle doit être rincée immédiatement, pour les appareils
Pour les modèles de lave-vaisselle avec départ - avec multiafficheur, régler l'heure
de départ sur 0 heure.
différé: un départ différé est sélectionné.
- sans multiafficheur, effacer la présélection de l'heure de départ.
L’intérieur de la cuve est en acier inoxydable.
Des taches de rouille dans la cuve ne peuvent
venir que de rouille venue de l’extérieur (partiDes taches de rouille
sont visibles à l’intérieur cules de rouille de la tuyauterie d’eau, de casseroles, couverts, etc.). Eliminez de telles
de la cuve.
taches à l’aide d’un produit de nettoyage pour
acier inoxydable du commerce.
Ne lavez que des couverts et de la
vaisselle convenant pour lave-vaisselle.
Sifflement pendant le
lavage.
Employer un détergent d’une autre
marque.
Le sifflement ne gêne pas.
Fermez correctement le couvercle du
réservoir pour sel spécial de régénération.
... le résultat de lavage n’est pas satisfaisant.
La vaisselle n’est pas propre.
•
•
•
•
•
•
Le programme sélectionné ne convient pas au
type de salissure sur la vaisselle.
La vaisselle n’est pas correctement placée. Les
paniers à vaisselle ne peuvent pas être surchargés.
Les filtres ne sont pas propres ou sont mal placés.
Le produit de lavage n’est pas correctement dosé
ou ne convient pas au lavage en lave-vaisselle.
En cas de dépôts de calcaire sur la vaisselle: le
réservoir de sel régénérant est vide ou l’adoucisseur est mal réglé.
Le tuyau d’écoulement n’est pas placé correctement.
La vaisselle ne sèche pas ou ne brille
pas.
•
•
La vaisselle est restée trop longtemps dans
l’appareil.
Le réservoir pour le liquide de rinçage est vide.
Les verres présentent des stries, des
taches blanchâtres ou un dépôt aux
reflets bleus.
•
Dosez correctement la quantité de produit de rinçage.
Les verres présentent des taches d’eau
séchée.
•
•
Augmentez le dosage de produit de rinçage.
Vérifiez que le produit de lavage est correctement
dosé et convient au lavage en lave-vaisselle.
29
Caractéristiques techniques
Capacité:
12 couverts normalisés y compris vaisselle de service
Pression d’eau autorisée:
1-10 bar (=10-100 N/cm2 = 0.1-1.0 MPa)
Raccordement électrique:
Les informations concernant le raccordement électrique se trouvent sur la plaque
signalétique placée sur le côté droit de la porte du lave-vaisselle.
Lave-vaisselle: «pose-libres»
Dimensions:
850 x 600 x 600 (H x L x P en mm)
poids max.:
54 kg
Lave-vaisselle intégrables et habillables
Dimensions:
820 – 880 x 596 x 570 (H x L x P en mm)
poids max.:
50 kg
Lave-vaisselle encastrés entièrement intégrables
Dimensions:
820 – 880 x 596 x 546 - 550 (H x L x P en mm)
poids max.:
50 kg
appareil est conforme aux directives Com; Cet
munautaires suivantes:
•
•
30
73/23/CEE du 19. 02. 1973 – Directive
basse tension et modifications successives
89/336/CEE du 03. 05. 1989 concernant la
compatibilité électromagnétique et modifications successives (y compris directive
modificatrice 92/31/CEE)
– Directive CME
Indications à l'attention des instituts
d'essai
L'essai selon la norme EN 60704 doit être effectué à pleine charge avec le programme de test (voir tableau des
programmes).
Les essais selon la norme EN 50242 doivent être effectués avec le bac à sel de l'adoucisseur d'eau plein, avec
le bac d'alimentation du produit de rinçage plein et avec le programme de test (voir tableau des programmes).
Pleine charge:
12 couverts, y compris la vaisselle de service
Mi-charge:
6 couverts, y compris la vaisselle de service,
avec un emplacement sur deux laissé libre
Dosage du produit de lavage:
5g + 25g (type B)
20g (type B)
Réglage du produit de rinçage:
4 (type III)
4 (type III)
Exemple de rangement: Panier supérieur *
Exemple de rangement: Panier supérieur *
*Le cas échéant, déplacer le rangement des tasses de la
droite vers la gauche. Ce faisant, il est impératif que les
tasses soient disposées à la même hauteur !
31
Exemple de rangement: Panier inférieur avec panier
à couverts
Exemple de rangement: Panier à couverts
32
INSTRUCTIONS DE MONTAGE ET DE
RACCORDEMENT
Installation du lave-vaisselle
•
•
•
•
•
Le lave-vaisselle doit bien reposer sur le sol et
être mis à niveau sur un sol bien stable.
Dévisser les pieds réglables afin de compenser
les inégalités du sol et d'adapter la hauteur de
l'appareil aux meubles adjacents :
– à l'aide d'un tournevis.
Pour les lave-vaisselle sur socle indépendant,
intégrables et encastrables, les pieds arrières de
l'appareil doivent être réglés de l'avant de l'appareil à l'aide d'un tournevis.
Le tuyau d’évacuation, le tuyau d’arrivée d’eau et
le câble d’alimentation électrique doivent pouvoir
bouger librement à l’intérieur du retour de socle,
afin de n’être ni écrasés ni pliés.
Le lave-vaisselle doit en outre vissé solidement au
plan de travail de la cuisine ou aux meubles adjacents. Cette mesure est absolument nécessaire
afin de garantir la sécurité contre le basculement
requise par les prescriptions VDE.
En fonction de leur type de construction, les lave-vaisselle sont à installer comme suit:
Lave-vaisselle intégrable
(voir gabarit de montage en annexe)
3
On peut garnir la porte de l'appareil à l'aide
d'une plaque de bois/plaque de garnissage
aux dimensions suivantes:
Largeur:
591 – 594 mm
Epaisseur:
16 – 24 mm
Hauteur:
(variable)
dépend de
- la hauteur de niche
- la hauteur du socle
- l'adaptation au tracé des joints des meubles
adjacents
La hauteur exacte doit être mesurée sur place par
rapport aux meubles adjacents.
Poids:
1
max. 8 kg
Si la longueur de la plaque de garnissage
dépasse 600 mm, la porte de l'appareil ne
peut plus être entièrement ouverte (la plaque
de garnissage bute contre le socle).
Dans ce cas, il faut découper le socle (voir
gabarit de montage) ou employer le jeu de
ferrures BLT 60 pour la porte plus longue.
Vous pouvez obtenir celui-ci sous le numéro
de pièce de rechange 911 239 008.
33
Lave-vaisselle encastrable
voir instructions de montage annexées)
Les appareils indépendants sur
socle
1
peuvent être installés sans fixation supplémentaire.
Si le lave-vaisselle est installé directement à
côté d'une cuisinière à gaz ou à charbon, un
panneau thermiquement isolant non combustible doit être placé entre la cuisinière et
le lave-vaisselle à niveau avec l'arête supérieure du plan de travail (profondeur 57,5
cm). Le panneau doit être recouvert d'un film
d'aluminium du côté de la cuisinière.
Si le lave-vaisselle doit être installé en dessous d'un
plan de travail de cuisine, vous devez enlever le plan
de travail d'origine du lave-vaisselle comme suit:
1. Dévissez les vis des équerres de butée de la paroi
arrière (1).
2. Faites glisser le plan de travail de l'appareil vers
l'arrière sur environ 1 cm (2).
3. Soulevez le plan de travail à l'avant (3) et retirezle.
1
Si le lave-vaisselle est utilisé plus tard
comme appareil indépendant, le plan de travail d'origine doit être remis en place.
3
Le socle des appareils indépendants n'est
pas réglable en hauteur.
34
Raccordement du lave-vaisselle
Arrivée d'eau
Le lave-vaisselle possède des dispositifs de sécurité
qui empêchent le reflux de l'eau de lavage dans le
réseau de distribution d'eau potable et sont conformes aux prescriptions de sécurité en vigueur en
matière de sécurité hydraulique.
• Le lave-vaisselle peut être alimenté en eau froide
et en eau chaude jusqu'à 60 °C max.
• Le lave-vaisselle ne peut pas être raccordé à un
chauffe-eau.
Pression d'eau admissible
Pression d'eau minimale admissible:
1 bar (=10 N/cm2 =100 kPa)
Si la pression de l'eau est inférieure à 1 bar, veuillez demander conseil à votre installateur.
Pression d'eau maximale admissible:
10 bars (=100 N/cm2 =1 MPa)
Si la pression de l'eau est supérieure à 10 bars, un réducteur de pression doit être installé en amont de l'appareil (disponible en option
chez votre vendeur).
Raccorder le tuyau d'alimentation
1
Le tuyau d'alimentation ne peut pas être plié,
écrasé ni enroulé sur lui-même lors du raccordement.
Raccordez le tuyau d'alimentation avec le raccord
vissé pour flexible (ISO 228-1:2000) à un robinet
d'eau avec filet mâle (¾ pouce). Le flexible d’alimentation est équipé d’un raccord pouvant être soit en
plastique soit en métal :
– Le raccord plastique du tuyau de raccordement à visser sur le robinet peut seulement
être serré manuellement.
– Le raccord métal du tuyau de raccordement à
visser sur le robinet doit impérativement être
serré à l’aide d’un outil . Puis vérifier l’étanchéité visuellement (s’assurer que le robinet
d’eau ne perd pas).
3
•
Afin que la prise d'eau ne soit pas limitée
dans la cuisine, nous recommandons d'installer un robinet d'eau supplémentaire ou de
monter une dérivation sur le robinet d'eau
existant.
Si le tuyau d’arrivée d’eau fourrai est trop court
pour votre installation, utilisez exclusivement un
tuyau complet normalisé disponible auprès de
votre vendeur. Ne le coupez en aucun cas.
35
3
Le chapitre suivant concerne uniquement les
lave-vaisselle qui ont un clapet de sécurité
au raccord vissé au niveau du robinet d’eau :
Tuyau d’alimentation avec clapet
de sécurité
Après avoir raccordé le tuyau d’alimentation à double
conduit, le clapet de sécurité se situe directement au
contact du robinet. De ce fait, le tuyau d’alimentation
n’est sous pression que pendant l’alimentation en
eau. Si à ce moment-là le tuyau d’alimentation devait
ne pas être étanche, le clapet de sécurité interrompt
l’arrivée d’eau et la pompe de vidange du lave-vaisselle se met en marche.
1
Pour la pose du tuyau d’alimentation,
prière de respecter les consignes
suivantes :
– A l’intérieur du tuyau d’alimentation à double
conduit, il y a le cable électrique pour le clapet
de sécurité. Ni le tuyau d’alimentation, ni le clapet de sécurité ne doivent être plongés sous
l’eau.
– En cas de défectuosité du tuyau d’alimentation, retirer immédiatement la fiche secteur.
– Le tuyau d’alimentation avec clapet de sécurité
ne doit être remplacé que par un spécialiste/le
service après-vente.
36
Evacuation de l’eau
Tuyau d’évacuation
Le tuyau d’évacuation ne peut être ni plié, ni
écrasé ni replié sur lui-même.
Raccordement du tuyau d’évacuation:
– hauteur maximum: 1 mètre.
– hauteur minimum nécessaire, 40 cm.
1
•
Tuyaux de prolongement
•
•
Les tuyaux de prolongement sont disponibles
chez votre magasin vendeur. Le diamètre intérieur
des flexibles de prolongement doit être de 19 mm.
Les tuyaux de prolongement peuvent au maximum être posés sur 3 m à l’horizontale et la hauteur maximum admissible pour le raccordement
du flexible d’évacuation est alors de 85 cm.
Raccordement au siphon
•
•
L’embout du flexible d’évacuation (ø 19 mm)
s’adapte sur tous les types courants de siphon. Le
diamètre extérieur du raccordement au siphon
doit être d’au moins 15 mm.
Le flexible d’évacuation doit être fixé au raccordement de siphon à l’aide du collier de serrage.
Evacuation de l’eau dans le cas d’un
lave-vaisselle encastré en hauteur
Si le lave-vaisselle est encastré en hauteur et si la
hauteur du raccordement du tuyau d’évacuation est
inférieure à 30 cm, le kit ET 111099520 doit être
encastré par le service après-vente.
Evacuation de l’eau dans l’évier (possible
uniquement pour les appareils «poselibre»)
Si vous voulez accrocher le tuyau d’évacuation au
rebord de l’évier, utilisez une crosse en plastique
spéciale. Vous l’obtiendrez auprès de votre magasin
vendeur.
1. Emboîtez le coude sur le flexible d’évacuation.
2. Fixez le flexible d’évacuation pour l’empêcher de
glisser du bord de l’évier. Tirez le cordon à travers
l’orifice du coude de flexible et fixez-le au mur ou
au robinet.
37
Système de protection contre les
fuites d’eau
A titre de protection contre les dégâts des eaux, le
lave-vaisselle est équipé d’un système de protection
contre les fuites d’eau.
En cas de défaut, la pompe d’évacuation dans le
tuyau d’alimentation se met en marche.
De cette manière, l’eau ne peut ni s’écouler ni déborder. L’eau résiduelle se trouvant dans l’appareil est
évacuée automatiquement par pompage.
1
Le système de protection contre les fuites
d'eau fonctionne également lorsque l'appareil est hors service.
Raccordement électrique
1
Suivant les conditions techniques de raccordement en vigueur de la compagnie d'électricité, un raccordement fixe au réseau
électrique peut uniquement être effectué par
un électricien agréé.
Lors du raccordement, veillez à respecter les prescriptions VDE et le cas échéant les stipulations supplémentaires de la compagnie d'électricité locale.
Après le montage, les éléments sous tension et les
conducteurs isolés en fonctionnement ne peuvent
plus pouvoir être touchés avec l'éprouvette en forme
de doigt suivant EN 60335/DIN VDE 0700.
Vous trouverez toutes les données nécessaires pour
le branchement électrique sur la plaque signalétique
qui se trouve sur le bord intérieur droit de la porte du
lave-vaisselle. Si l'appareil est commutable, il faut en
outre respecter les indications du schéma de commutation se trouvant dans le boîtier de raccordement au
réseau.
Vérifiez avant le raccordement que la tension nominale et le type de courant mentionnés sur la plaque
signalétique de l'appareil correspondent à la tension
nominale et au type de courant du lieu d'installation.
La protection électrique nécessaire est également
mentionnée sur la plaque signalétique.
Pour isoler le lave-vaisselle du réseau, tirez la fiche
de la prise.
Attention: La fiche doit également être accessible
après l'installation de l'appareil.
Si l'appa-reil est raccordé au moyen d'un raccordement fixe, il faut prévoir un dispositif (p. ex. disjoncteur différentiel) permettant de séparer l'appareil du
réseau sur tous les pôles (N, L1) avec un interstice
d'ouverture de contact de > 3 mm.
38
Technique de raccordement
Les tuyaux d’alimentation en eau et d’évacuation
ainsi que le câble d’alimentation électrique se raccordent sur le côté du lave-vaisselle, aucune place
n’étant disponible à cet effet à l’arrière de l’appareil.
L’exemple suivant d’une installation sanitaire et électrique ne peut constituer qu’une recommandation, les
circonstances locales étant déterminantes (raccordements disponibles, prescriptions locales de raccordement des sociétés de distribution d’eau et
d’électricité, etc.).
Tubulure à 45° ou droites, diamètre
extérieur ø 19 mm, longueur 30 mm
Arrivée
d’eau
Câble d’ali- Evacuation
mentation
de l’eau
électrique
Raccordement
électrique
Evacuation
Robinet de l’eau
Arrivée d’eau
Câble d’alimentation
électrique
39
Conditions de garantie
GARANTIE
Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre appareil,
de vous communiquer par écrit les conditions de
garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité, votre
Vendeur répondra à toutes vos questions concernant
l'achat de votre appareil et les garanties qui y sont
attachées. N'hésitez pas à le contacter.
40
41
SERVICE
au chapitre «Que faire si...» sont rassemblées les
sources de panne les plus fréquentes, auxquelles
vous pouvez remédier vous-même.
Si vous faites malgré tout appel au service aprèsvente pour un des problèmes mentionnés ou suite à
une erreur de manipulation, la visite du technicien de
service après-vente ne sera pas gratuite pendant la
période de garantie non plus.
Si vous ne trouvez pas d’indication pour une panne
dans ce mode d’emploi, veuillez vous adresser au
service après-vente.
Donnez au service après vente le numéro PNC et le
numéro de série, que vous trouverez sur la plaque
signalétique. Celle-ci se trouve sur le bord intérieur
droit de la porte.
Afin de toujours avoir les numéros à la main, nous
recommandons de les introduire ici:
Modèle:
............................................................
PNC :
............................................................
S-No :
............................................................
Date d’achat: ............................................................
42
822 960 613 - 00 - 0703
Tous droits de modification réservés
Imprimé en République Fédérale d’ Allemagne
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
