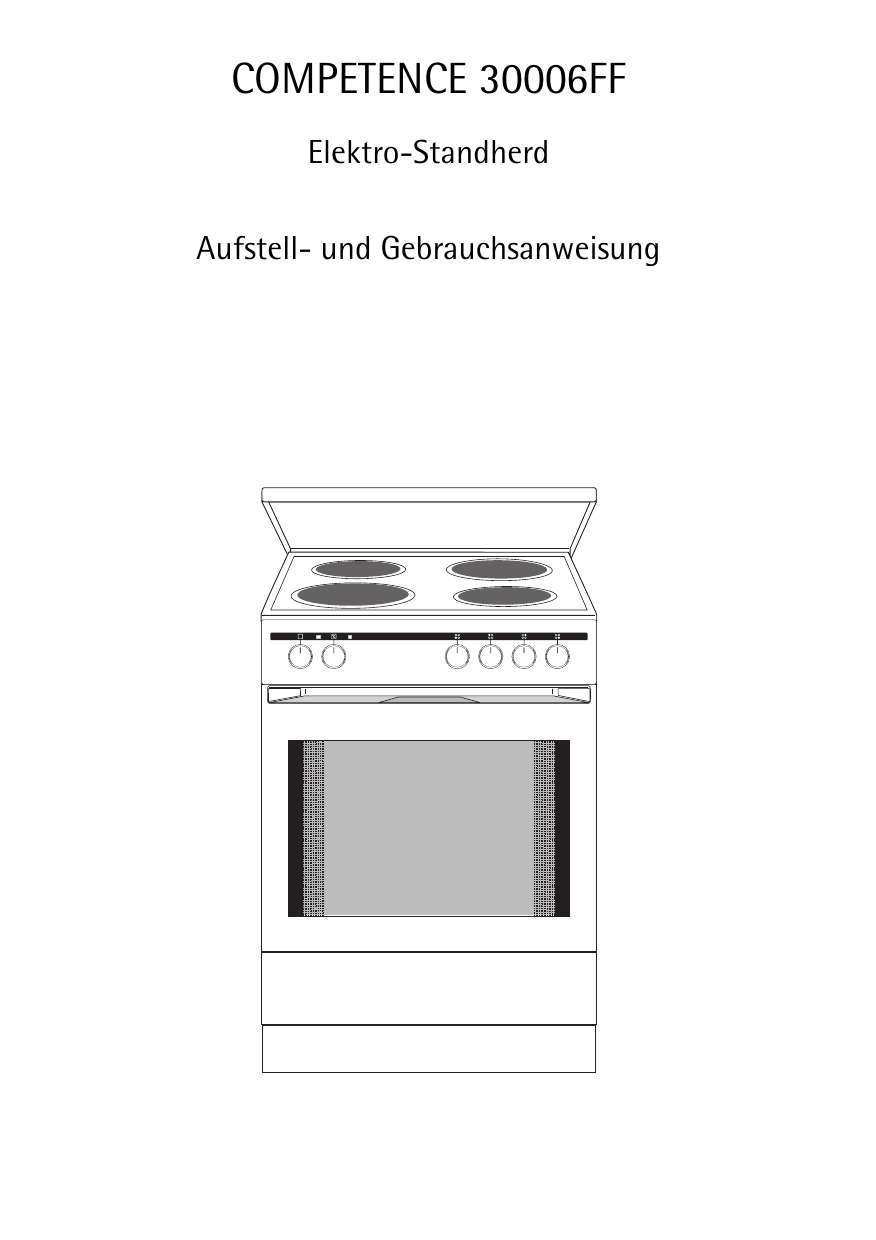

COMPETENCE 30006FF
Elektro-Standherd
Aufstell- und Gebrauchsanweisung
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.
Geben Sie diese Gebrauchsanweisung an eventuelle Nachbesitzer des
Gerätes weiter.
1
3
2
2
Folgende Symbole werden im Text verwendet:
Sicherheitshinweise
Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
Hinweise und praktische Tipps
Umweltinformationen
Inhalt
Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7
Gerätebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Gesamtansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Kochfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Ausstattung Backofen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Zubehör Backofen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Vor dem ersten Gebrauch. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Erstes Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Bedienen der Kochstellen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Kochstufe einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Bedienen des Backofens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofen ein- und ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofen-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rost und Backblech einsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14
14
15
16
Anwendung, Tabellen, Tipps. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kochgeschirr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kochtabelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backtabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tabelle Aufläufe und Überbackenes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tabelle Tiefkühl-Fertiggerichte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Braten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Brattabelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Flächengrillen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Grilltabelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Auftauen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Auftautabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dörren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einkochen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17
17
18
19
21
24
24
25
26
28
28
29
29
30
31
3
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gerät von außen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kochfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zierdeckel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofeninnenraum. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einschubgitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofendecke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofen-Tür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofen-Türglas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Geschirrwagen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32
32
32
33
33
33
34
35
36
37
38
39
Was tun, wenn ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
Aufstellanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
41
Aufstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Gerät ausrichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
Sicherheitshinweise für den Installateur. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Service
4
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
Gebrauchsanweisung
1 Sicherheitshinweise
5
Dieses Gerät entspricht den folgenden EG-Richtlinien:
– 73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie
– 89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich
Änderungs-Richtlinie 92/31/EWG
– 93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie
Elektrische Sicherheit
• Das Gerät darf nur durch einen konzessionierten Fachmann angeschlossen werden.
• Bei Störungen oder Beschädigungen am Gerät: Sicherungen herausdrehen bzw. ausschalten.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt
werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.
Sicherheit für Kinder
• Kleinkinder niemals unbeaufsichtigt lassen während das Gerät in Betrieb ist.
Sicherheit während der Benutzung
• Dieses Gerät darf nur für das haushaltsübliche Kochen, Braten, Backen von Speisen verwendet werden.
• Verwenden Sie die Kochmulde nicht zum Beheizen des Raumes.
• Überhitzte Fette und Öle entzünden sich schnell. Wenn sie Speisen in
Fett oder Öl (z. B. Pommes frites) zubereiten, sollten Sie den Kochvorgang beobachten.
• Wenn Sie langstieliges Kochgeschirr benutzen, drehen Sie den Stiel
so, dass er nicht über die Kochstelle hinausragt. Achten Sie dabei
auch darauf, dass der Stiel sich nicht über einer heißen oder warmen
Kochzone befindet.
• Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe. Anschlussleitungen dürfen nicht an heiße Kochstellen gelangen oder unter der heißen Backofentür eingeklemmt werden.
• Schalten Sie nach jedem Gebrauch die Kochplatten aus.
5
• Warnung: Verbrennungsgefahr! Bei Betrieb wird der Backofeninnenraum heiß.
• Wenn Sie alkoholische Zutaten im Backofen verwenden, kann eventuell ein leicht entzündliches Alkohol-Luftgemisch entstehen. Öffnen
Sie die Tür in diesem Fall vorsichtig. Hantieren Sie dabei nicht mit
Glut, Funken oder Feuer.
3
Acrylamidhinweis
Nach neuesten wissenschaftlichen Erkenntnissen kann eine intensive
Bräunung der Lebensmittel, speziell bei stärkehaltigen Produkten, eine
gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, möglichst bei niedrigen Temperaturen zu garen und die
Speisen nicht zu stark zu bräunen.
So vermeiden Sie Schäden am Gerät
• Das Gerät darf nicht als Arbeits- oder Abstellfläche verwendet werden.
• Vor dem Öffnen des Zierdeckels muss eventuell Verschüttetes vom
Deckel entfernt werden.
• Betreiben Sie die Kochplatten nicht mit leerem oder ohne Kochgeschirr.
• Achten Sie darauf, dass keine säurehaltigen Flüssigkeiten, z. B. Essig,
Zitrone oder kalklösende Mittel auf die Kochmulde gelangen, da sonst
matte Stellen entstehen.
• Spitze und harte Gegenstände, die auf die Kochfläche fallen, können
sie beschädigen.
• Halten Sie alle Gegenstände und Materialien, die anschmelzen können, von der Kochmulde fern, z. B. Kunststoffe, Aluminiumfolien oder
Herdfolien.
• Legen Sie den Backofen nicht mit Alufolie aus und stellen Sie kein
Backblech, keinen Topf etc. auf den Boden, da sonst das Backofenemail durch den entstehenden Hitzestau beschädigt wird.
• Obstsäfte, die vom Backblech tropfen, hinterlassen Flecken, die sich
nicht mehr entfernen lassen. Benutzen Sie für sehr feuchte Kuchen
ein tiefes Blech.
• Die offene Backofentür nicht belasten.
• Gießen Sie Wasser nie direkt in den heißen Backofen. Es können
Emailschäden und Verfärbungen entstehen.
• Bei Gewalteinwirkung, vor allem auf die Kanten der Frontscheibe,
kann das Glas brechen.
6
• Bewahren Sie keine brennbaren Gegenstände im Backofen auf. Sie
können sich beim Einschalten entzünden.
• Bewahren Sie keine feuchten Lebensmittel im Backofen auf. Es können Emailschäden entstehen.
Entsorgung
2
2
1
Verpackungsmaterial
Die Verpackungsmaterialien sind umweltverträglich und wiederverwertbar. Die Kunststoffteile sind gekennzeichnet, z. B. >PE<, >PS< etc.
Entsorgen Sie die Verpackungsmaterialien entsprechend ihrer Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.
Altgerät
auf dem Produkt oder seiner Verpackung weist darauf
Das Symbol
hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch
Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die
Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit
werden durch falsches Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer
Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
W
Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen kann, vor der Entsorgung unbrauchbar machen.
Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.
7
Gerätebeschreibung
Gesamtansicht
Bedienblende
Türgriff
Vollglastür
Geschirrwagen
8
Bedienblende
Betriebs-Kontrolllampe
Temperatur-Kontrolllampe
Temperatur-Wahl
Backofen-Funktionen
Kochstellen-Schalter
Kochfeld
Kochplatte
1000W
Blitz-Kochplatte
2000W
Backofen-Dampfaustritt
Kochplatte
2000W
Blitz-Kochplatte
1500W
9
Ausstattung Backofen
Oberhitze und Grillheizkörper
Backofenbeleuchtung
Einsatzebenen
Ventilator
Unterhitze
Einschubgitter,
herausnehmbar
Zubehör Backofen
Rost
Für Geschirr, Kuchenformen, Braten
und Grillstücke.
Backblech
Für Kuchen und Plätzchen.
10
Vor dem ersten Gebrauch
Erstes Reinigen
1
3
Bevor Sie das Gerät das erste Mal benutzen, sollten Sie es gründlich reinigen.
Die Kochmulde mit einem feuchten Tuch und ein wenig Handspülmittel
abwischen.
Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel!
Die Oberfläche könnte beschädigt werden.
Verwenden Sie bei Metallfronten handelsübliche Pflegemittel.
1. Schalter Backofen-Funktionen auf Beleuchtung stellen.
2. Alle Zubehörteile und Einschubgitter entnehmen und mit warmer Spülmittellauge reinigen.
3. Backofen ebenfalls mit warmer Spülmittellauge auswaschen und trocknen.
4. Gerätefront feucht abwischen.
11
Bedienen der Kochstellen
1
Allgemeine Hinweise:
• Blitzkochplatten unterscheiden sich von normalen Kochplatten durch
eine höhere Leistung. Sie sind mit einem roten Punkt gekennzeichnet,
der jedoch durch Erwärmung und Reinigung nach kurzer Zeit verschwindet.
• Wegen Schwitzwasserbildung und Rostansatz bitte keine heißen Töpfe auf der Platte abkühlen lassen oder nasse Topfdeckel ablegen.
Halten Sie alle Gegenstände und Materialien, die anschmelzen können,
von den Kochplatten fern, z.B. Kunststoffe, Alufolien oder Herdfolien.
Kochstufen
In den Bereichen 0,5 - 3 können Sie die Kochstufen einstellen.
2
0,5 = kleinste Leistung
3 = höchste Leistung
Schalten Sie die Kochzone ca. 5-10 Minuten vor dem Kochende aus, um
die Restwärme zu nutzen. So sparen Sie elektrische Energie.
vorne links
hinten links
hinten rechts
Kochstellen-Schalter
12
vorne rechts
Kochstufe einstellen
1. Kochstufe wählen.
2. Zur Beendigung des Kochvorgangs in
die Aus-Position zurückdrehen.
13
Bedienen des Backofens
Backofen ein- und ausschalten
Betriebs-Kontrolllampe
Temperatur-Kontrolllampe
Temperatur-Wahl
Backofen-Funktionen
1. Drehen Sie den Schalter Backofen-Funktionen auf die gewünschte
Funktion.
2. Drehen Sie den Schalter Temperatur-Wahl auf die gewünschte
Temperatur.
Die Betriebs-Kontrolllampe leuchtet, solange der Backofen in Betrieb
ist.
Die Temperatur-Kontrolllampe leuchtet, solange der Backofen aufheizt.
3. Zum Abschalten des Backofens die Schalter Backofen-Funktionen und
Temperatur-Wahl in die AUS-Position drehen.
3
14
Kühlgebläse
Das Gebläse schaltet sich automatisch ein, um die Geräteoberflächen
kühl zu halten. Nachdem der Backofen ausgeschaltet wurde, läuft das
Gebläse noch weiter, um das Gerät abzukühlen und schaltet sich dann
selbständig ab.
Backofen-Funktionen
Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung:
Backofen-Funktion
Heizelement/
Ventilator
Anwendung
Beleuchtung
Mit dieser Funktion können Sie
--den Backofeninnenraum, z. B. zum
Reinigen, beleuchten.
Heißluft
Zum Backen auf bis zu zwei Ebe- Oberhitze, Unternen.
hitze, Ventilator
Die Backofentemperaturen
20-40 °C niedriger einstellen als
bei Ober-/Unterhitze.
Ober-/Unterhitze
Zum Backen und Braten auf
einer Ebene.
Unterhitze
Zum Nachbacken von Kuchen mit Unterhitze
krossen Böden.
Auftauen
Zum An- und Auftauen von z. B. Ventilator
Torte, Butter, Brot, Obst oder anderen gefrorenen Lebensmitteln.
Grill
Zum Grillen flacher Lebensmittel, Grill
die in der Mitte des Rostes angeordnet werden und zum Toasten.
Großflächengrill
Zum Grillen flacher Lebensmittel
in größeren Mengen und zum
Toasten.
Infrabraten
Zum Braten größerer Fleischstü- Grill, Oberhitze,
cke oder Geflügel auf einer Ebene. Ventilator
Die Funktion eignet sich auch zum
Gratinieren und Überbacken.
Oberhitze,
Unterhitze
Grill, Oberhitze
15
Rost und Backblech einsetzen
3
Auszugsicherung und Kippsicherheit
Zur Auszugsicherung haben alle Einschubteile am rechten und linken
Rand eine kleine Auswölbung nach unten.
Einschubteile immer so einsetzen, dass diese Auswölbung im Backraum
hinten liegt. Diese Auswölbung ist auch wichtig für die Kippsicherheit
der Einschubteile.
Backblech einsetzen:
Backblech zwischen die Führungsstäbe der gewählten Einsatzebene
schieben.
3
Rost einsetzen:
Rost so einsetzen, dass die Füßchen
nach unten zeigen.
Rost zwischen die Führungsstäbe
der gewählten Einsatzebene schieben.
Durch den umlaufend erhöhten
Rahmen des Rostes ist das Geschirr
zusätzlich gegen Abrutschen gesichert.
Rost und Backblech gemeinsam
einsetzen:
Rost auf das Backblech legen.
Backblech zwischen die Führungsstäbe der gewählten Einsatzebene
schieben.
16
Anwendung, Tabellen, Tipps
Kochgeschirr
• Je besser der Topf, desto besser das Kochergebnis.
• Gutes Kochgeschirr erkennen Sie am Topfboden. Der Boden sollte so
dick und plan wie möglich sein.
• Achten Sie beim Neukauf von Töpfen und Pfannen auf den BodenDurchmesser. Hersteller geben oft den oberen Durchmesser des Geschirrrandes an.
• Im kalten Zustand sind die Topfböden üblicherweise leicht nach
innen gewölbt (konkav). Sie sollten auf keinen Fall nach außen
gewölbt (konvex) sein.
2
Tipps zur Energie-Einsparung
Sie sparen wertvolle Energie, wenn Sie nachstehende Punkte beachten:
• Töpfe und Pfannen grundsätzlich vor dem Einschalten der Kochplatte
aufsetzen.
• Verschmutzte Kochplatten und Geschirrböden erhöhen den Stromverbrauch.
• Töpfe und Pfannen, wenn möglich, immer mit dem Deckel
verschließen.
• Kochplatten vor Ende der Garzeit
ausschalten, um die Restwärme zu
nutzen, z. B. zum Warmhalten von
Speisen oder zum Schmelzen.
• Topfboden und Kochplatte sollten
gleich groß sein.
• Bei Verwendung eines Schnellkochtopfes verkürzt sich die Garzeit um bis zu 50%.
17
Kochtabelle
Die Angaben in folgender Tabelle sind Richtgrößen.
Kochstufe
Garvorgang
0
•
Geeignet für
Dauer
Nachwärme, Aus-Stellung
Warm
halten
Warm halten von
gegarten Speisen
Nach Bedarf Abdecken
Schmelzen
Sauce hollandaise,
Schmelzen von Butter,
Schokolade, Gelatine
5-25 Min.
Stocken
Schaumomelett, Eierstich 10-40 Min.
Mit Deckel garen
Quellen
Quellen von Reis und
Milchgerichten
Erhitzen von Fertiggerichten
25-50 Min.
Mindestens doppelte
Menge Flüssigkeit zum
Reis geben, Milchgerichte zwischendurch umrühren
Dämpfen
Dünsten
Dünsten von Gemüse,
Fisch
Schmoren von Fleisch
20-45 Min.
Bei Gemüse wenig
Flüssigkeit zugeben
(einige Esslöffel)
Kochen
Dämpfen von Kartoffeln
20-60 Min.
Wenig Flüssigkeit
verwenden, z. B.: max.
¼ l Wasser auf
750 g Kartoffeln
Kochen größerer Speisemengen, Eintopfgerichte
und Suppen
60-150 Min. Bis zu 3 l Flüssigkeit
plus Zutaten
1
•
1
18
Zwischendurch
umrühren
Mildes
Braten
Schnitzel, Cordon bleu,
Fortlaufend Zwischendurch
Kotelett, Frikadellen,
backen
wenden
Bratwürste, Leber, Mehlschwitze, Eier, Eierkuchen,
Krapfen frittieren
•
Starkes
Braten
Kartoffelpuffer, Lendenstücke, Steaks, Flädle
3
Ankochen Ankochen großer Mengen Wasser, Spätzle kochen
Anbraten Anbraten von Fleisch (Gulasch, Schmorbraten)
Frittieren Frittieren von Pommes frites
2
3
Hinweise/Tipps
5-15 Min.
pro Pfanne
Zwischendurch
wenden
Wir empfehlen beim Ankochen oder Anbraten auf die höchste Kochstufe zu stellen und Speisen mit einer längeren Garzeit anschließend auf
der gewünschten Kochstufe fertig garen zu lassen.
Überhitzte Fette und Öle entzünden sich schnell. Wenn Sie Speisen in
Fett oder Öl (z. B. Pommes frites) zubereiten, bleiben Sie bitte in der Nähe.
Backen
Backofen-Funktion: Heißluft
oder Ober-/Unterhitze
Backformen
• Für Ober-/Unterhitze eignen sich Formen aus dunklem Metall und
beschichtete Formen.
• Für Heißluft sind auch helle Metallformen geeignet.
Einsatzebenen
• Backen mit Ober-/Unterhitze ist jeweils nur auf einer Ebene möglich.
• Mit Heißluft können Sie trockene Gebäcke und Kleingebäck auf
2 Backblechen gleichzeitig backen.
1 Backblech:
Z. B. Einsatzebene 3
1 Backform:
Z. B. Einsatzebene 1
2 Backbleche:
Z. B. Einsatzebenen 1 und 3
19
3
2
20
Allgemeine Hinweise
• Blech mit der Abschrägung nach vorne einsetzen!
• Sie können mit Ober-/Unterhitze oder Heißluft auch zwei Formen gleichzeitig nebeneinander auf dem Rost backen. Die Backzeit
verlängert sich nur unwesentlich.
Bei Verwendung von Tiefkühlkost können sich beim Garvorgang die
eingesetzten Bleche verziehen. Dies ist auf den großen Temperaturunterschied zwischen Tiefgefrorenem und Backofentemperatur zurückzuführen. Nach dem Abkühlen der Bleche hebt sich die Verformung
wieder auf.
Hinweise zu den Backtabellen
In den Tabellen finden Sie für eine Auswahl an Gerichten die dafür erforderlichen Temperaturangaben, Garzeiten und Einsatzebenen.
• Die Temperaturen und Backzeiten sind Richtwerte, da sie von der Zusammensetzung des Teiges, der Menge und der Backform abhängig
sind.
• Wir empfehlen, beim ersten Mal den kleineren Temperaturwert einzustellen und erst bei Bedarf, z. B. wenn eine stärkere Bräunung gewünscht wird oder die Backzeit zu lange dauert, eine höhere
Temperatur zu wählen.
• Finden Sie für ein eigenes Rezept keine konkreten Angaben, orientieren Sie sich an einem ähnlichen Gebäck.
• Beim Backen von Kuchen auf Backblechen oder in Formen auf mehreren Ebenen kann die Backzeit um 10-15 Minuten länger sein.
• Feuchte Gebäcke (z. B. Pizzas, Obstkuchen etc.) werden auf einer Ebene zubereitet.
• Höhenunterschiede des Backgutes können am Anfang des Backvorgangs zu unterschiedlicher Bräunung führen. In diesem Fall verändern Sie bitte nicht die Temperatureinstellung.
Bräunungsunterschiede gleichen sich im Laufe des Backvorgangs aus.
Bei längeren Backzeiten können Sie den Backofen ca.10 Minuten vor
Ende der Backzeit ausschalten, um die Nachwärme zu nutzen.
Die Tabellen gelten, wenn nicht anders vorgegeben, für das Einsetzen in
den kalten Backofen.
Backtabelle
Art des
Gebäcks
Backofenfunktion
Einsatzebene
Temperatur °C
Zeit
Std.: Min.
Gebäck in Formen
Napf- oder Rodonkuchen
Heißluft
1
150-160
0:50-1:10
Sandkuchen/
Königskuchen
Heißluft
1
140-160
1:10-1:30
Biskuittorte
Heißluft
1
140
0:25-0:40
Biskuittorte
Ober-/Unterhitze
1
160
0:25-0:40
Tortenboden Mürbeteig
Ober-/Unterhitze
3
180-200
0:10-0:25
Heißluft
3
150-170
0:20-0:25
Ober-/Unterhitze
1
170-190
0:50-1:00
Apple Pie (2Formen
Ø20cm, diagonal versetzt)
Heißluft
1
160
1:10-1:30
Apple Pie (2Formen
Ø20cm, diagonal versetzt)
Ober-/Unterhitze
1
180
1:10-1:30
Pikante Torte (z. B.
Quiche Lorraine)
Ober-/Unterhitze
1
180-200
0:30-1:10
Käsetorte
Ober-/Unterhitze
1
170-190
1:00-1:30
Ober-/Unterhitze
3
170-190
0:30-0:40
Tortenboden Rührteig
Gedeckte Apfeltorte
Gebäck auf Backblechen
Hefezopf/-kranz
Christstollen
Ober-/Unterhitze
3
Brot (Roggenbrot)
-zuerst
-dann
Ober-/Unterhitze
1
Windbeutel/Eclairs
Heißluft
Biskuitrolle
Streuselkuchen trocken
1)
160-180
0:40-1:00
2501)
160-180
0:20
0:30-1:00
3
160-1701)
0:15-0:30
Ober-/Unterhitze
3
180-2001)
0:10-0:20
Heißluft
3
150-160
0:20-0:40
1)
Butter-/Zuckerkuchen
Ober-/Unterhitze
3
190-210
0:15-0:30
Obstkuchen
(auf Hefeteig/Rührteig)
Heißluft
3
150
0:35-0:50
Obstkuchen
(auf Hefeteig/Rührteig)
Ober-/Unterhitze
3
170
0:35-0:50
21
Art des
Gebäcks
Backofenfunktion
Einsatzebene
Temperatur °C
Zeit
Std.: Min.
Obstkuchen
auf Mürbeteig
Ober-/Unterhitze
3
170-190
0:40-1:20
Blechkuchen mit empfindlichen Belägen
(z. B. Quark, Sahne,
Bienenstich)
Ober-/Unterhitze
3
160-1801)
0:40-1:20
Pizza (mit viel Belag)
Ober-/Unterhitze
1
190-2101)
0:30-1:00
1)
Pizza (dünn)
Ober-/Unterhitze
1
230-250
0:10-0:25
Fladenbrot
Ober-/Unterhitze
1
250-270
0:08-0:15
Wähen (CH)
Ober-/Unterhitze
1
200-220
0:35-0:50
Mürbeteigplätzchen
Heißluft
3
150-160
0:06-0:20
Mürbeteigplätzchen
Heißluft
1/3
150-160
0:06-0:20
Spritzgebäck
Heißluft
3
140
0:20-0:30
Spritzgebäck
Heißluft
1/3
140
0:25-0:40
Kleingebäck
Spritzgebäck
Ober-/Unterhitze
3
160
0:20-0:30
Rührteigplätzchen
Heißluft
3
150-160
0:15-0:20
Rührteigplätzchen
Heißluft
1/3
150-160
0:15-0:20
Eiweißgebäck, Baiser
Heißluft
3
80-100
2:00-2:30
Makronen
Heißluft
3
100-120
0:30-0:60
Hefekleingebäck
Heißluft
3
150-160
0:20-0:40
3
170-1801)
0:20-0:30
3
1601)
0:20-0:35
3
1)
0:20-0:35
1)
Blätterteigkleingebäck
Brötchen
Brötchen
Heißluft
Heißluft
Ober-/Unterhitze
180
Small Cakes
(20Stück/Blech)
Heißluft
3
140
0:20-0:30
Small Cakes
(20Stück/Blech)
Heißluft
1/4
1401)
0:25-0:40
Small Cakes
(20Stück/Blech)
Ober-/Unterhitze
3
1701)
0:20-0:30
1) Backofen vorheizen
22
1)
Tipps zum Backen
Backergebnis
Mögliche Ursache
Abhilfe
Der Kuchen ist unten
zu hell
Falsche Einschubhöhe
Kuchen tiefer einschieben
Der Kuchen fällt zusammen (wird klitschig, spundig,
Wasserstreifen)
Zu hohe Backtemperatur
Backtemperatur etwas niedriger einstellen
Zu kurze Backzeit
Backzeit verlängern
Backzeiten können nicht
durch eine höhere Backtemperatur verkürzt werden
Zu viel Flüssigkeit im Teig
Weniger Flüssigkeit verwenden
Beachten Sie die Rührzeiten,
vor allem beim Einsatz von
Küchenmaschinen
Kuchen ist zu trocken Zu niedrige Backtemperatur
Kuchen wird ungleichmäßig braun
Backtemperatur höher einstellen
Zu lange Backzeit
Backzeit verkürzen
Zu hohe Backtemperatur und
zu kurze Backzeit
Backtemperatur niedriger
einstellen und Backzeit verlängern
Teig ist ungleichmäßig verteilt
Teig gleichmäßig auf dem
Backblech verteilen
Kuchen wird innerZu niedrige Temperatur
halb der angegebenen
Backzeit nicht fertig
Backtemperatur etwas höher einstellen
23
Tabelle Aufläufe und Überbackenes
Gericht
Backofen-Funktion
Einsatz- Temperatur
Zeit
ebene
°C
Std.: Min.
Nudelauflauf
Ober-/Unterhitze
1
180-200
0:45-1:00
Lasagne
Ober-/Unterhitze
1
180-200
0:25-0:40
Überbackenes
Gemüse1)
Infrabraten
1
160-170
0:15-0:30
Überbackene
Baguettes1)
Infrabraten
1
160-170
0:15-0:30
Süße Aufläufe
Ober-/Unterhitze
1
180-200
0:40-0:60
Fischaufläufe
Ober-/Unterhitze
1
180-200
0:30-1:00
Infrabraten
1
160-170
0:30-1:00
Gefülltes Gemüse
1) Backofen vorheizen
Tabelle Tiefkühl-Fertiggerichte
Gargut
Backofen-Funktion
Einsatzebene
Temperatur
°C
nach Hersteller- nach Herstellerangaben
angaben
Tiefkühlpizza
Ober-/Unterhitze
3
Pommes
frites1)
(300-600 g)
Infrabraten
3
Baguettes
Ober-/Unterhitze
3
nach Hersteller- nach Herstellerangaben
angaben
Obstkuchen
Ober-/Unterhitze
3
nach Hersteller- nach Herstellerangaben
angaben
200-220
1) Bemerkung: Pommes frites zwischendurch 2- bis 3-mal wenden
24
Zeit
15-25 Min.
Braten
Backofen-Funktion: Ober-/Unterhitze
oder Infrabraten
Bratgeschirr
• Zum Braten ist jedes hitzebeständige Geschirr geeignet (Herstellerangaben beachten!).
• Alle mageren Fleischarten empfehlen wir im Bratentopf mit Deckel
zu braten. So bleibt das Fleisch saftiger.
• Alle Fleischarten, die eine Kruste bekommen sollen, können Sie im
Bratentopf ohne Deckel braten.
3
Hinweise zur Brattabelle
Die Angaben in der nachfolgenden Tabelle sind Richtwerte.
• Wir empfehlen, Fleisch und Fisch erst ab 1kg im Backofen zu braten.
• Um ein Einbrennen von austretendem Fleischsaft oder Fett zu vermeiden, empfehlen wir, etwas Flüssigkeit in das Bratgeschirr zu geben.
• Braten bei Bedarf (nach 1/2 - 2/3 der Garzeit) wenden.
• Große Braten und Geflügel während der Garzeit mehrmals mit Bratenfond begießen. Dadurch erzielen Sie ein besseres Bratergebnis.
• Schalten Sie den Backofen ca. 10 Minuten vor Ende der Bratzeit aus,
um die Nachwärme zu nutzen.
25
Brattabelle
Fleischart
Menge
Backofenfunktion
1-1,5 kg
Ober-/Unterhitze
Einsatzebene
Temperatur
°C
Zeit
Std.: Min.
Rindfleisch
Schmorbraten
1
200-250 2:00-2:30
Roastbeef oder
Filet
je cm
Höhe
- innen rot
je cm
Höhe
Infrabraten
1
1902001)
- innen rosa
je cm
Höhe
Infrabraten
1
180-190 0:06-0:08
- durch gebraten
je cm
Höhe
Infrabraten
1
170-180
Schulter, Nacken, Schinkenstück
1-1,5 kg
Infrabraten
1
160-180 1:30-2:00
Kotelett, Kassler
1-1,5 kg
Infrabraten
1
170-180
1:00-1:30
Hackbraten
750 g-1 kg
Infrabraten
1
160-170
0:45-1:00
Schweinehaxen
(vorgekocht)
750 g-1 kg
Infrabraten
1
150-170
1:30-2:00
Kalbsbraten
1 kg
Infrabraten
1
160-180 1:30-2:00
Kalbshaxen
1,5-2 kg
Infrabraten
1
160-180 2:00-2:30
Lammkeule,
Lammbraten
1-1,5 kg
Infrabraten
1
150-170
Lammrücken
1-1,5 kg
Infrabraten
1
160-180 1:00-1:30
Hasenrücken,
Hasenkeulen
bis 1 kg
Ober-/Unterhitze
3
2202501)
0:25-0:40
Reh-/ Hirschrücken
1,5-2 kg
Ober-/Unterhitze
1
210-220
1:15-1:45
Reh-/ Hirschkeule
1,5-2 kg
Ober-/Unterhitze
1
200-210
1:30-2:15
0:05-0:06
0:08-0:10
Schweinefleisch
Kalbfleisch
Lamm
1:15-2:00
Wild
26
Fleischart
Einsatzebene
Temperatur
°C
Zeit
Std.: Min.
Menge
Backofenfunktion
Geflügelteile
je 200250g
Infrabraten
3
200-220 0:35-0:50
Hähnchenhälfte
je 400500g
Infrabraten
3
190-210
0:35-0:50
Hähnchen,
Poularde
1-1,5 kg
Infrabraten
1
190-210
0:45-1:15
Ente
1,5-2 kg
Infrabraten
1
180-200 1:15-1:45
Gans
3,5-5 kg
Infrabraten
1
160-180 2:30-3:30
2,5-3,5 kg
Infrabraten
1
160-180 1:45-2:30
4-6 kg
Infrabraten
1
140-160 2:30-4:00
1-1,5 kg
Ober-/Unterhitze
1/3
Geflügel
Truthahn/Pute
Fisch (dünsten)
Ganze Fische
210-220
0:45-1:15
1) Backofen vorheizen
27
Flächengrillen
1
3
Backofen-Funktion: Grill
oder Großflächengrill
maximaler Temperatureinstellung
mit
Achtung: Grillen immer bei geschlossener Backofentür.
Den leeren Backofen mit den Grill-Funktionen immer 5 Minuten vorheizen!
• Zum Grillen Rost und Blech gemeinsam benutzen.
• Die Grillzeiten sind Richtwerte.
• Grillen eignet sich besonders für flache Fleisch- und Fischstücke.
Grilltabelle
Grillzeit
Grillgut
Einsatzebene
2. Seite
Frikadellen
4
8-10 Min.
6-8 Min.
Schweinefilet
4
10-12 Min.
6-10 Min.
Bratwürste
4
8-10 Min.
6-8 Min.
Rinderfilet-Steaks,
Kalbssteaks
4
6-7 Min.
5-6 Min.
Rinderfilet, Roastbeef
(ca. 1 kg)
3
10-12 Min.
10-12 Min.
Toastbrote1)
3
4-6 Min.
3-5 Min.
Belegte Toastbrote
3
6-8 Min.
---
1) Grillrost ohne Blech verwenden, nicht vorheizen
28
1. Seite
Auftauen
Backofen-Funktion: Auftauen
(ohne Temperatureinstellung)
• Ausgepackte Speisen auf einem Teller auf den Rost stellen.
• Zum Abdecken keine Teller oder Schüsseln verwenden, da diese die
Auftauzeit erheblich verlängern.
• Zum Auftauen den Rost in die 1. Ebene von unten einsetzen.
Auftautabelle
Gericht
Auftauzeit
Min.
Nachtauzeit Min.
Bemerkung
Hähnchen, 1000 g
100-140
20-30
Hähnchen auf umgedrehte Untertasse
in großen Teller legen
Nach halber Zeit wenden
Fleisch, 1000g
100-140
20-30
Nach halber Zeit wenden
Fleisch, 500g
90-120
20-30
Nach halber Zeit wenden
Forelle, 150g
25-35
10-15
---
Erdbeeren, 300g
30-40
10-20
---
Butter, 250g
30-40
10-15
---
Sahne, 2 x 200g
80-100
10-15
Sahne lässt sich auch mit noch leicht
gefrorenen Stellen gut aufschlagen
60
60
Torte, 1400g
---
29
Dörren
Backofen-Funktion: Heißluft
• Verwenden Sie mit Butterbrot- oder Backpapier belegte Roste.
• Sie erzielen ein besseres Ergebnis, wenn Sie nach halber Dörrzeit den
Backofen ausschalten, öffnen und am besten über Nacht auskühlen
lassen.
• Danach Dörrgut fertig dörren.
Dörrgut
Temperatur in
°C
Einsatzebene
1 Ebene
2 Ebenen
Zeit in Stunden
(Richtwert)
Gemüse
Bohnen
60-70
3
1/4
6-8
Paprika (Streifen)
60-70
3
1/4
5-6
Suppengemüse
60-70
3
1/4
5-6
Pilze
50-60
3
1/4
6-8
Kräuter
40-50
3
1/4
2-3
Zwetschgen
60-70
3
1/4
8-10
Aprikosen
60-70
3
1/4
8-10
Apfelschnitze
60-70
3
1/4
6-8
Birnen
60-70
3
1/4
6-9
Früchte
30
Einkochen
Backofen-Funktion: Unterhitze
• Zum Einkochen nur handelsübliche Gläser gleicher Größe verwenden.
• Gläser mit Twist-Off- oder Bajonettverschluss und Metalldosen
sind ungeeignet.
• Zum Einkochen die 1. Einsatzebene von unten verwenden.
• Verwenden Sie zum Einkochen das Blech. Darauf haben bis zu sechs
Gläser mit je einem Liter Inhalt Platz.
• Die Gläser sollten alle gleich hoch gefüllt und zugeklammert sein.
• Stellen Sie die Gläser so in das Blech, dass sie sich gegenseitig nicht
berühren.
• Gießen Sie ca. 1/2 Liter Wasser in das Blech, damit im Backofen ausreichend Feuchtigkeit entsteht.
• Sobald die Flüssigkeit in den ersten Gläsern zu perlen beginnt (bei
1-Liter-Gläsern nach ca. 35-60 Minuten), den Backofen ausschalten
oder die Temperatur auf 100°C zurückstellen (siehe Tabelle).
Einkochtabelle
Die angegebenen Einkochzeiten und Temperaturen sind Richtwerte.
Temperatur
in°C
Einkochen bis
Perlbeginn
in Min.
Weiter kochen
bei 100°C
in Min.
Erdbeeren, Blaubeeren, Himbeeren, reife Stachelbeeren
160-170
35-45
---
Unreife Stachelbeeren
160-170
35-45
10-15
160-170
35-45
10-15
Karotten1)
160-170
50-60
5-10
Pilze1)
160-170
40-60
10-15
Gurken
160-170
50-60
---
Mixed Pickles
160-170
50-60
15
Kohlrabi, Erbsen, Spargel
160-170
50-60
15-20
Bohnen
160-170
50-60
---
Einkochgut
Beerenobst
Steinobst
Birnen, Quitten, Zwetschgen
Gemüse
1) Im ausgeschalteten Backofen stehen lassen
31
Reinigung und Pflege
1
Warnung: Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt
sein.
Warnung: Die Reinigung des Gerätes mit einem Dampfstrahl- oder
Hochdruckreiniger ist aus Sicherheitsgründen verboten!
Achtung: Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände.
Gerät von außen
• Die Frontseite des Gerätes mit einem weichen Tuch und warmer
Spüllauge abwischen.
• Bei Metallfronten verwenden Sie handelsübliche Pflegemittel.
Kochfeld
3
Reinigen Sie die Kochmulde nach jedem Gebrauch mit heißem Wasser
und Spülmittel, wenn Sie handwarm oder kalt ist. So vermeiden Sie das
Festbrennen von Verschmutzungen.
1. Starke Verschmutzungen der Kochplatten mit feinem Scheuersand oder
-schwamm entfernen.
2. Rückstände mit einem feuchten Tuch abwischen.
3. Anschliessend Kochplatte leicht erwärmen und trocknen lassen.
4. Zur Pflege der Kochplatten ab und zu etwas Nähmaschinenöl einreiben
und anschließend mit saugfähigem Papier polieren.
1
32
Achtung: Den Edelstahlrand der Kochmulde nicht mit Scheuersand
oder -schwamm reinigen, da dies Kratzer verursacht!
Für Edelstahl-Kochmulden nur geeignete Edelstahl-Reinigungsmittel
und –Pflegemittel verwenden. Bitte beachten Sie die Hinweise der Hersteller.
Allgemeine Hinweise
• Die Kochplatten nach dem Reinigen kurz aufheizen, um sie zu trocknen.
• Keine feuchten oder nassen Teile auf die Kochplatten legen.
• Kochgeschirr vor dem Aufsetzen trocken reiben.
3
Durch die thermische Belastung beim Kochvorgang kann sich der Edelstahlrand der Platte leicht verfärben. Dieser Vorgang ist physikalisch
bedingt.
Zierdeckel
Zur Reinigung des Kochfeldes können Sie den Zierdeckel abnehmen.
1. Zierdeckel vollständig öffnen, so daß er senkrecht steht.
2. Kreuzschlitz-Schrauben rechts und links entfernen.
3. Zur Befestigung Zierdeckel wieder senkrecht aufsetzen und mit den
beiden Kreuzschlitz-Schrauben befestigen.
1
Vorsicht: Schließen Sie den Zierdeckel nur, wenn die Kochstellen vollständig abgekühlt sind! Verbrennungsgefahr!
Backofeninnenraum
3
Reinigen Sie das Gerät nach jedem Gebrauch. Verschmutzungen lassen
sich so am leichtesten entfernen und brennen erst gar nicht fest.
1. Zur Reinigung die Backofen-Beleuchtung einschalten.
2. Den Backofen nach jeder Benutzung mit Spülmittellauge auswischen
und trocknen.
1
Hartnäckige Verschmutzungen mit speziellen Backofenreinigern entfernen.
Achtung: Bei Verwendung von Backofenspray bitte unbedingt die Angaben des Herstellers beachten!
Zubehör
Alle Einschubteile (Rost, Backblech, Einschubgitter usw.) nach jedem
Gebrauch spülen und gut abtrocknen. Zur leichteren Reinigung kurz
einweichen.
33
Einschubgitter
Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der
linken und rechten Seite im Backofen abnehmen.
Einschubgitter abnehmen
Gitter zuerst vorne von der Backofenwand wegziehen (1) und dann
hinten aushängen (2).
3
Einschubgitter einsetzen
Wichtig! Die abgerundeten Enden
der Führungsstäbe müssen nach
vorne weisen!
Zum Einbau Gitter zuerst hinten
wieder einhängen (1) und dann vorne einstecken und andrücken (2).
34
Backofenbeleuchtung
1
3
Warnung: Stromschlaggefahr! Vor dem Austausch der Backofenlampe:
– Backofen ausschalten!
– Sicherungen am Sicherungskasten herausdrehen bzw. ausschalten.
Zum Schutz der Backofenlampe und der Glasabdeckung ein Tuch auf
den Boden des Backofens legen.
Backofenlampe austauschen/
Glasabdeckung reinigen
1. Glasabdeckung durch Drehen nach
links abnehmen und reinigen.
2. Falls erforderlich:
Backofen-Beleuchtung 25 Watt,
230 V, 300°C hitzebeständig, austauschen.
3. Glasabdeckung wieder anbringen.
35
Backofendecke
Zur leichteren Reinigung der Backofendecke kann der obere Heizkörper
abgeklappt werden.
1
Heizkörper abklappen
Warnung: Heizkörper nur abklappen, wenn der Backofen ausgeschaltet ist und keine
Verbrennungsgefahr mehr besteht!
1. Seitliche Einschubgitter abnehmen.
2. Den Heizkörper vorne anfassen und
über die Prägung an der Backofeninnenwand hinaus nach vorne ziehen.
3. Der Heizkörper klappt nun nach unten.
1
Achtung: Drücken Sie den Heizkörper nicht mit Gewalt nach unten!
Der Heizkörper kann abbrechen.
Backofendecke reinigen
Heizkörper befestigen
1. Heizkörper bis an die Backofendecke zurückführen.
2. Den Heizkörper gegen die Federkraft nach vorne ziehen und über
die Backofenprägung führen.
3. In die Halterung einrasten lassen.
4. Einschubgitter einsetzen.
1
36
Achtung: Der Heizkörper muss auf
beiden Seiten oberhalb der Prägung in der Backofeninnenwand
liegen und richtig eingerastet sein.
Backofen-Tür
Zum Reinigen lässt sich die Backofen-Tür Ihres Gerätes aushängen.
Backofen-Tür aushängen
1. Backofen-Tür vollständig öffnen.
2. Klemmhebel an beiden Türscharnieren ganz aufklappen.
3. Backofen-Tür mit beiden Händen an
den Seiten anfassen und über den
Widerstand hinaus etwa 3/4
schließen.
4. Tür vom Backofen wegziehen (Vorsicht: Schwer!).
5. Tür mit der Außenseite nach unten
auf eine weiche, ebene Unterlage
ablegen, beispielsweise auf eine Decke, um Kratzer zu vermeiden.
Backofen-Tür einhängen
1. Tür von der Griffseite her mit beiden Händen seitlich anfassen.
2. Tür unter einem Winkel von ca. 60°
halten.
3. Türscharniere gleichzeitig in die
beiden Aussparungen rechts und
links unten am Backofen soweit wie
möglich einschieben.
4. Tür bis zum Widerstand nach oben
anheben und dann ganz öffnen.
5. Klemmhebel an beiden Türscharnieren in ursprüngliche Position zurückklappen.
6. Backofen-Tür schließen.
37
Backofen-Türglas
1
1
Die Backofen-Tür ist mit zwei hintereinander angebrachten Glasscheiben ausgestattet. Die innere Scheibe ist zur Reinigung abnehmbar.
Warnung: Führen Sie die folgenden Schritte grundsätzlich nur an der
ausgehängten Backofen-Tür aus! Im eingehängten Zustand könnte die
Tür beim Wegnehmen der Verglasung durch die Gewichtserleichterung
hochschnellen und Sie gefährden.
Achtung: Bei Gewalteinwirkung, vor allem auf die Kanten der Frontscheibe, kann das Glas brechen.
Türglas ausbauen
1. Backofen-Tür aushängen und mit
dem Griff nach unten auf weiche,
ebene Unterlage legen.
2. Obere Glasscheibe am unteren Rand
anfassen und gegen den Federdruck in Richtung Backofen-Türgriff
schieben, bis sie unten freiliegt (á).
3. Scheibe unten leicht anheben und
herausziehen (à ).
Türglas reinigen
Türglas einsetzen
1. Obere Glasscheibe schräg von oben
in das Türprofil an der Griffseite
einführen (á ).
2. Glasscheibe absenken. Scheibe gegen die Federkraft an der Griffseite
vor das Halteprofil an der Türunterkante legen und unter das
Halteprofil schieben (à ).
Die Glasscheibe muss festsitzen!
Backofen-Tür wieder einhängen
38
Geschirrwagen
Der Geschirrwagen unterhalb des
Backofens lässt sich zur leichteren
Reinigung herausnehmen.
Geschirrwagen herausnehmen /
wieder einsetzen
1. Geschirrwagen so weit wie möglich
aus dem Herd herausziehen.
2. Geschirrwagen etwas anheben, so
dass er schräg nach oben aus der
Wagenführung gehoben werden
kann.
3. Beim Wiedereinsetzen darauf achten, dass die mittlere Führung des
Geschirrwagens in die mittlere Führungsschiene einrastet.
4. Geschirrwagen in die Waagerechte
absenken und einschieben.
1
Warnung: Im Geschirrwagen kann
bei Benutzung des Backofens ein
Wärmestau entstehen. Deshalb keine brennbaren Utensilien einlagern
wie z. B. Reinigungsmittel, Plastikbeutel, Topflappen, Papier usw.
Keinesfalls Backofen-Reinigungsspray einlagern!
39
Was tun, wenn ...
Störung
Mögliche Ursache
Abhilfe
Die Kochzonen funktionie- Die entsprechende Kochzo- Kochzone einschalten
ren nicht
ne ist nicht eingeschaltet
Die Sicherung in der Haus- Sicherung überprüfen
installation (Sicherungskasten) hat ausgelöst
Der Backofen heizt nicht
auf
Der Backofen ist nicht ein- Backofen einschalten
geschaltet
Die erforderlichen Einstellungen sind nicht erfolgt
Einstellungen nachprüfen
Die Sicherung in der Haus- Sicherung überprüfen.
installation (SicherungsSollten die Sicherungen
kasten) hat ausgelöst
mehrfach auslösen, rufen
Sie bitte einen zugelassenen Elektroinstallateur.
Die Backofenbeleuchtung
fällt aus
1
3
40
Die Backofenlampe ist
kaputt
Backofenlampe austauschen
Wenn Sie die Störung mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder an den Kundendienst.
Warnung: Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden! Durch unsachgemäße Reparaturen können erhebliche
Gefahren für den Benutzer entstehen.
Bei Fehlbedienungen kann der Besuch des Kundendienst-Technikers
bzw. des Fachhändlers auch während der Garantiezeit nicht kostenlos
erfolgen.
Hinweis für Geräte mit Metallfront:
Bedingt durch die kühle Front Ihres Gerätes kann es nach dem Öffnen
der Tür, während oder kurz nach dem Backen oder Braten, kurzzeitig
zum Beschlagen des inneren Türglases kommen.
Aufstellanweisung
1
Achtung! Montage und Anschluss des neuen Gerätes dürfen nur durch
einen konzessionierten Fachmann vorgenommen werden.
Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden
der Garantieanspruch entfällt.
Aufstellen
• Bei den das Gerät umgebenden Möbeln müssen Furniere oder Kunststoffbeläge mit hitzebeständigem Kleber (100°C) verarbeitet sein.
Sind Kunststoffbeläge oder Kleber nicht genügend temperaturbeständig, so kann sich der Belag verformen oder lösen.
• Das Gerät darf einseitig an nebenstehende Hochschränke oder Wände
angebaut werden.
• Der Abstand zwischen Kochfeld und Dunstabzugshaube muß mindestens so groß sein, wie er in der Montageanweisung der Dunstabzugshaube vorgegeben ist.
• Wenn das Gerät auf einen Sockel gestellt wird, müssen Maßnahmen
ergriffen werden, um zu verhindern, dass das Gerät vom Sockel gleitet.
Gerät ausrichten
3
Unterhalb des Gerätes befinden sich
4 Stellfüße, mit deren Hilfe kleine
Boden-Unebenheiten ausgeglichen
werden können.
1. Geschirrwagen entnehmen.
2. Stellfüße je nach Bedarf höher oder
tiefer drehen, bis der Herd waagerecht steht.
3. Geschirrwagen wieder einsetzen.
Die Stellfüße lassen sich leichter
drehen, wenn der Herd zur Entlastung etwas gekippt wird.
41
1
Sicherheitshinweise für den Installateur
• In der elektrischen Installation ist eine Einrichtung vorzusehen, die es
ermöglicht, das Gerät mit einer Kontaktöffnungsweite von mind.
3 mm allpolig vom Netz zu trennen.
Als geeignete Trennvorrichtungen gelten z. B. LS-Schalter, Sicherungen (Schraubsicherungen sind aus der Fassung herauszunehmen), FISchalter und Schütze.
• Vermeiden Sie die Montage des Gerätes direkt neben Türen und unter
Fenstern. Aufklappende Türen und aufspringende Fenster können
sonst heißes Kochgeschirr von der Kochstelle reißen.
• Den elektrischen Anschluss des Gerätes gemäß Anschlussschema auf
der Außenseite des Anschlussdeckels vornehmen.
• Die Netzanschlussleitung muss mindestens der Isolationsqualität
H05VV-F (=227 IEC 53) entsprechen.
42
Service
Wenn Sie einmal unsere Hilfe benötigen, erreichen Sie uns in Deutschland wie folgt:
Bei Fragen zu Bedienung oder Ausstattung Ihres
Gerätes
Wenden Sie sich an den AEG-Direct Info Service:
Telefon: 0180 555 4 555 (0,12 Euro/Min)**
Internet: www.aeg-electrolux.de
E-Mail: [email protected]
Bei technischen Störungen
Prüfen Sie bitte zunächst, ob Sie mit Hilfe der Gebrauchsanweisung
(Kapitel „Was tun, wenn...“) das Problem selbst beheben können.
Wenn Sie das Problem nicht beheben konnten:
Rufen Sie den Kundendienst:
Telefon: 0180 322 66 22* (0,09 Euro/Min)**
Fax: 0180 580 41 41 (0,12 Euro/Min)**
Um Ihnen schnell helfen zu können,
benötigen wir folgende Angaben:
– Modellbezeichnung
– Produkt-Nummer (PNC)
– Serien-Nummer (S-No.)
(Nummern siehe Typschild)
– Art der Störung
– eventuelle Fehlermeldung, die das
Gerät anzeigt
Ersatzteile, Zubehör und Pflegemittel
Telefon: 0180 500 10 76 (0,12 Euro/Min)**
Fax: 0180 500 11 94 (0,12 Euro/Min)**
Internet: www.aeg-electrolux.de
E-Mail: [email protected]
*) Unter dieser Rufnummer werden Sie automatisch mit der Ihrem Wohnort nächstgelegenen Niederlassung des Werkskundendienstes oder dem nächstgelegenen
Service-Partner verbunden.
**) Deutsche Telekom/Stand Januar 2002
43
From the Electrolux Group. The world´s No.1 choice.
Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche,
zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der
Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und
Rasenmäher) mit einem Wert von rund 14 Mrd. USD.
AEG Hausgeräte GmbH
Postfach 1036
D-90327 Nürnberg
http://www.aeg-electrolux.de
© Copyright by AEG
822 926 846-A-160905-01
Änderungen vorbehalten

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
