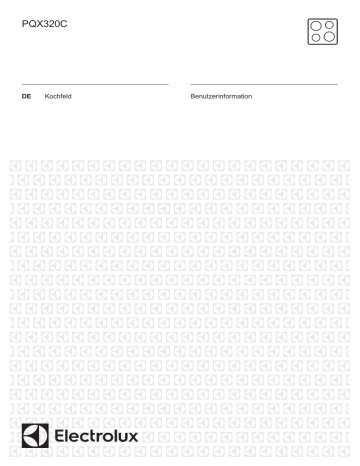

PQX320C
DE
Kochfeld
Benutzerinformation
2
www.electrolux.com
INHALTSVERZEICHNIS
1. SICHERHEITSINFORMATIONEN..................................................................... 2
2. SICHERHEITSANWEISUNGEN........................................................................ 4
3. GERÄTEBESCHREIBUNG................................................................................ 7
4. TÄGLICHER GEBRAUCH..................................................................................7
5. TIPPS UND HINWEISE......................................................................................7
6. REINIGUNG UND PFLEGE............................................................................... 8
7. FEHLERSUCHE................................................................................................. 8
8. MONTAGE........................................................................................................10
9. TECHNISCHE DATEN..................................................................................... 12
10. ENERGIEEFFIZIENZ..................................................................................... 12
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie
haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung
und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten
Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die
Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und ServiceInformationen zu erhalten:
www.electrolux.com
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu
gewährleisten:
www.registerelectrolux.com
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu
erwerben:
www.electrolux.com/shop
REPARATUR- UND KUNDENDIENST
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
Modell, Produktnummer (PNC), Seriennummer.
Diese Informationen finden Sie auf dem Typenschild.
Warnungs-/ Sicherheitshinweise
Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz
Änderungen vorbehalten.
1.
SICHERHEITSINFORMATIONEN
Lesen Sie vor der Montage und dem Gebrauch des
Geräts zuerst die Gebrauchsanleitung. Der Hersteller
DEUTSCH
übernimmt keine Verantwortung für Verletzungen und
Beschädigungen durch unsachgemäße Montage.
Bewahren Sie die Gebrauchsanleitung griffbereit auf.
1.1 Sicherheit von Kindern und schutzbedürftigen
Personen
•
•
•
•
•
•
•
Das Gerät kann von Kindern ab 8 Jahren und
Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mit
mangelnder Erfahrung und/oder mangelndem Wissen
nur dann verwendet werden, wenn sie durch eine für
ihre Sicherheit zuständige Person beaufsichtigt
werden oder in die sichere Verwendung des Geräts
eingewiesen wurden und die mit dem Gerät
verbundenen Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Alle Verpackungsmaterialien von Kindern fernhalten.
Halten Sie Kinder und Haustiere während des
Betriebs oder der Abkühlphase vom Gerät fern.
Zugängliche Teile sind heiß.
Falls Ihr Gerät mit einer Kindersicherung ausgestattet
ist, empfehlen wir, diese einzuschalten.
Wartung oder Reinigung des Geräts dürfen nicht von
Kindern ohne Aufsicht erfolgen.
Halten Sie Kinder unter 3 Jahren vom Gerät fern,
wenn sie nicht ständig beaufsichtigt werden.
1.2 Allgemeine Sicherheit
•
•
•
Das Gerät und die zugänglichen Geräteteile werden
während des Betriebs heiß. Berühren Sie nicht die
Heizelemente.
Schalten Sie das Gerät nicht über eine externe
Zeitschaltuhr oder eine separate Fernsteuerung ein.
Kochen mit Fett oder Öl auf einem unbeaufsichtigten
Kochfeld ist gefährlich und kann zu einem Brand
führen.
3
4
www.electrolux.com
•
•
•
•
•
•
Versuchen Sie nicht einen Brand mit Wasser zu
löschen, sondern schalten Sie das Gerät aus und
bedecken Sie die Flamme mit einem Deckel oder
einer Feuerlöschdecke.
Legen Sie keine Gegenstände auf dem Kochfeld ab.
Legen Sie keine Metallgegenstände wie Messer,
Gabeln, Löffel oder Topfdeckel auf die Oberfläche des
Kochfelds, da diese heiß werden können.
Benutzen Sie zum Reinigen des Geräts keinen
Dampfreiniger.
Schalten Sie das Gerät sofort ab, wenn Sie Risse auf
der Glaskeramik-/Glasfläche feststellen.
Stromschlaggefahr!
Wenn das Netzkabel beschädigt ist, muss es vom
Hersteller, seinem autorisierten Kundenservice oder
einer gleichermaßen qualifizierten Person
ausgetauscht werden, um Gefahrenquellen zu
vermeiden.
2. SICHERHEITSANWEISUNGEN
2.1 Montage
WARNUNG!
Nur eine qualifizierte
Fachkraft darf den
elektrischen Anschluss des
Geräts vornehmen.
•
•
•
•
•
•
•
Entfernen Sie das
Verpackungsmaterial.
Stellen Sie ein beschädigtes Gerät
nicht auf und benutzen Sie es nicht.
Halten Sie sich an die mitgelieferte
Montageanleitung.
Die Mindestabstände zu anderen
Geräten und Küchenmöbeln sind
einzuhalten.
Seien Sie beim Umsetzen des Geräts
vorsichtig, denn es ist schwer. Tragen
Sie stets Sicherheitshandschuhe.
Dichten Sie die Ausschnittskanten mit
einem Dichtungsmittel ab, um ein
Aufquellen durch Feuchtigkeit zu
verhindern.
Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit.
•
•
•
Installieren Sie das Gerät nicht direkt
neben einer Tür oder unter einem
Fenster. So kann heißes
Kochgeschirr nicht herunterfallen,
wenn die Tür oder das Fenster
geöffnet wird.
Wird das Gerät über Schubladen
eingebaut, achten Sie darauf, dass
zwischen dem Geräteboden und der
oberen Schublade ein ausreichender
Abstand für die Luftzirkulation
vorhanden ist.
Der Boden des Geräts kann heiß
werden. Achten Sie darauf eine
feuerfeste Trennplatte unter dem
Gerät anzubringen, damit der Boden
nicht zugänglich ist.
2.2 Elektrischer Anschluss
WARNUNG!
Brand- und
Stromschlaggefahr.
DEUTSCH
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Alle elektrischen Anschlüsse sind von
einem geprüften Elektriker
vorzunehmen.
Das Gerät muss geerdet sein.
Vor der Durchführung jeglicher
Arbeiten muss das Gerät von der
elektrischen Stromversorgung
getrennt werden.
Stellen Sie sicher, dass die
elektrischen Daten auf dem
Typenschild den Daten Ihrer
Stromversorgung entsprechen.
Wenden Sie sich andernfalls an eine
Elektrofachkraft.
Achten Sie darauf, dass das Gerät
ordnungsgemäß montiert wird. Wenn
freiliegende oder ungeeignete
Netzkabel oder Netzstecker (fall
vorhanden) verwendet werden, kann
der Anschluss überhitzen.
Stellen Sie sicher, dass Sie das
richtige Kabel für den elektrischen
Netzanschluss verwenden.
Achten Sie darauf, dass das
Netzkabel nicht lose hängt oder sich
verheddert.
Sorgen Sie dafür, dass ein
Berührungsschutz installiert wird.
Verwenden Sie die Zugentlastung für
das Kabel.
Stellen Sie beim elektrischen
Anschluss des Gerätes sicher, dass
das Netzkabel oder ggf. der
Netzstecker nicht mit dem heißen
Gerät oder heißem Kochgeschirr in
Berührung kommt.
Verwenden Sie keine
Mehrfachsteckdosen oder
Verlängerungskabel.
Achten Sie darauf, Netzstecker (falls
vorhanden) und Netzkabel nicht zu
beschädigen. Wenden Sie sich zum
Austausch des beschädigten
Netzkabels an unseren autorisierten
Kundendienst oder eine
Elektrofachkraft.
Alle Teile, die gegen direktes
Berühren schützen sowie die
isolierten Teile müssen so befestigt
werden, dass sie nicht ohne
Werkzeug entfernt werden können.
Stecken Sie den Netzstecker erst
nach Abschluss der Montage in die
Steckdose. Stellen Sie sicher, dass
•
•
•
•
2.3 Gebrauch
WARNUNG!
Verletzungs-, Verbrennungsund Stromschlaggefahr.
•
•
•
•
•
•
•
•
•
•
5
der Netzstecker nach der Montage
noch zugänglich ist.
Falls die Steckdose lose ist, schließen
Sie den Netzstecker nicht an.
Ziehen Sie nicht am Netzkabel, wenn
Sie das Gerät von der
Stromversorgung trennen möchten.
Ziehen Sie stets am Netzstecker.
Verwenden Sie nur geeignete
Trennvorrichtungen: Überlastschalter,
Sicherungen (Schraubsicherungen
müssen aus dem Halter entfernt
werden können),
Fehlerstromschutzschalter und
Schütze.
Die elektrische Installation muss eine
Trenneinrichtung aufweisen, mit der
Sie das Gerät allpolig von der
Stromversorgung trennen können. Die
Trenneinrichtung muss mit einer
Kontaktöffnungsbreite von
mindestens 3 mm ausgeführt sein.
Entfernen Sie vor dem ersten
Gebrauch das gesamte
Verpackungsmaterial, die Aufkleber
und Schutzfolie (falls vorhanden).
Das Gerät ist für die Verwendung im
Haushalt vorgesehen.
Nehmen Sie keine technischen
Änderungen am Gerät vor.
Die Lüftungsöffnungen dürfen nicht
abgedeckt werden.
Lassen Sie das Gerät bei Betrieb
nicht unbeaufsichtigt.
Schalten Sie die Kochzonen nach
jedem Gebrauch aus.
Legen Sie kein Besteck und keine
Topfdeckel auf die Kochzonen. Sie
werden heiß.
Bedienen Sie das Gerät nicht mit
feuchten oder nassen Händen oder
wenn es mit Wasser in Kontakt
gekommen ist.
Benutzen Sie das Gerät nicht als
Arbeits- oder Abstellfläche.
Hat die Geräteoberfläche einen
Sprung, trennen Sie das Gerät
umgehend von der
6
www.electrolux.com
•
Spannungsversorgung. Dies dient zur
Vermeidung eines Stromschlags.
Wenn Sie Nahrungsmittel in heißes Öl
geben, kann dieses spritzen.
WARNUNG!
Brand- und
Explosionsgefahr!
•
•
•
•
Erhitzte Öle und Fette können
brennbare Dämpfe freisetzen. Halten
Sie Flammen und erhitzte
Gegenstände beim Kochen mit Fetten
und Ölen von diesen fern.
Die von sehr heißem Öl freigesetzten
Dämpfe können eine Selbstzündung
verursachen.
Bereits verwendetes Öl kann
Lebensmittelreste enthalten und
schon bei niedrigeren Temperaturen
eher einen Brand verursachen als
frisches Öl.
Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt
sind, im Gerät, auf dem Gerät oder in
der Nähe des Geräts.
WARNUNG!
Das Gerät könnte
beschädigt werden.
•
•
•
•
•
•
Stellen Sie kein heißes Kochgeschirr
auf das Bedienfeld.
Lassen Sie das Kochgeschirr nicht
leerkochen.
Lassen Sie keine Gegenstände oder
Kochgeschirr auf das Gerät fallen. Die
Oberfläche könnte beschädigt
werden.
Schalten Sie die Kochzonen niemals
ein, wenn sich kein Kochgeschirr
darauf befindet, oder wenn das
Kochgeschirr leer ist.
Legen Sie keine Alufolie auf das
Gerät.
Kochgeschirr aus Gusseisen oder
Aluminiumguss oder mit beschädigten
Böden kann die Glas-/
Glaskeramikoberfläche verkratzen.
Heben Sie das Kochgeschirr stets an,
wenn Sie es auf der Kochfläche
umsetzen möchten.
•
Dieses Gerät ist nur zum Kochen
bestimmt. Jeder andere Gebrauch ist
als bestimmungsfremd anzusehen,
zum Beispiel das Beheizen eines
Raums.
2.4 Reinigung und Pflege
•
•
•
•
•
Reinigen Sie das Gerät regelmäßig,
um eine Abnutzung des
Oberflächenmaterials zu verhindern.
Schalten Sie das Gerät vor dem
Reinigen aus und lassen Sie es
abkühlen.
Trennen Sie das Gerät vor
Wartungsarbeiten von der
Spannungsversorgung.
Reinigen Sie das Gerät nicht mit
einem Wasser- oder Dampfstrahl.
Reinigen Sie das Gerät mit einem
weichen, feuchten Tuch. Verwenden
Sie ausschließlich Neutralreiniger
Benutzen Sie keine Scheuermittel,
scheuernde
Reinigungsschwämmchen,
Lösungsmittel oder
Metallgegenstände.
2.5 Entsorgung
WARNUNG!
Verletzungs- und
Erstickungsgefahr.
•
•
•
Für Informationen zur
ordnungsgemäßen Entsorgung des
Geräts wenden Sie sich an die
zuständige kommunale Behörde vor
Ort.
Trennen Sie das Gerät von der
Stromversorgung.
Schneiden Sie das Netzkabel ab, und
entsorgen Sie es.
2.6 Service
•
•
Wenden Sie sich zur Reparatur des
Geräts an einen autorisierten
Kundendienst.
Verwenden Sie ausschließlich
Originalersatzteile.
DEUTSCH
3. GERÄTEBESCHREIBUNG
3.1 Kochfeldanordnung
1 Kochzone
2 Betriebs-Kontrolllampe
3 Kochzonen-Einstellknöpfe
180 mm
1
145 mm
2
3
3.2 Kochzonen-Einstellknopf
Symbol Funktion
0
Stellung Aus
1-6
Kochstufen
3.3 Restwärme
WARNUNG!
Es besteht
Verbrennungsgefahr durch
Restwärme.
4. TÄGLICHER GEBRAUCH
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
4.1 Kochstufe
Drehen Sie den Knopf zum Einstellen
oder Ändern der Kochstufe auf die
richtige Kochstufe. Zum Ausschalten
drehen Sie den Knopf auf die AusPosition.
Die Betriebs-Kontrolllampe leuchtet,
wenn eine oder mehrere Kochzonen
eingeschaltet sind. Die Kontrolllampe
erlischt, wenn Sie die Kochzonen
ausschalten.
5. TIPPS UND HINWEISE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
5.1 Kochgeschirr
Der Boden des
Kochgeschirrs sollte so dick
und flach wie möglich sein.
Kochgeschirr aus
Stahlemaille oder mit
Aluminium- oder
Kupferböden kann
Verfärbungen der
Glaskeramikoberfläche
verursachen.
7
8
www.electrolux.com
5.2 Anwendungsbeispiele für
das Kochen
Koch‐
stufe:
Anwendung:
1
Warmhalten
2
Sanftes Köcheln
3
Köcheln
Koch‐
stufe:
Anwendung:
4
Braten/Bräunen
5
Zum Kochen bringen
6
Zum Kochen bringen/
Schnelles Braten/Frittieren
6. REINIGUNG UND PFLEGE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
6.1 Allgemeine Informationen
•
•
•
•
•
Reinigen Sie das Kochfeld nach
jedem Gebrauch.
Achten Sie immer darauf, dass der
Boden des Kochgeschirrs sauber ist.
Kratzer oder dunkle Flecken auf der
Oberfläche beeinträchtigen die
Funktionsfähigkeit des Kochfelds
nicht.
Verwenden Sie einen Spezialreiniger
zur Reinigung der
Kochfeldoberfläche.
Verwenden Sie einen speziellen
Reinigungsschaber für Glas.
6.2 Reinigen des Kochfelds
•
Folgendes muss sofort entfernt
werden: geschmolzener Kunststoff,
7. FEHLERSUCHE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
•
Plastikfolie, zuckerhaltige
Lebensmittel. Andernfalls können die
Verschmutzungen das Kochfeld
beschädigen. Den speziellen
Reinigungsschaber schräg zur
Glasfläche ansetzen und über die
Oberfläche bewegen.
Folgendes kann nach
ausreichender Abkühlung des
Kochfelds entfernt werden: Kalkund Wasserränder, Fettspritzer und
metallisch schimmernde
Verfärbungen. Reinigen Sie das
Kochfeld mit einem feuchten Tuch
und etwas Spülmittel. Wischen Sie
das Kochfeld nach der Reinigung mit
einem weichen Tuch trocken.
DEUTSCH
9
7.1 Was tun, wenn ...
Problem
Mögliche Ursache
Abhilfe
Das Kochfeld kann nicht
eingeschaltet oder bedient
werden.
Das Kochfeld ist nicht oder
nicht ordnungsgemäß an
die Spannungsversorgung
angeschlossen.
Prüfen Sie, ob das Koch‐
feld ordnungsgemäß an
die Spannungsversorgung
angeschlossen ist. Neh‐
men Sie dazu den Ans‐
chlussplan zu Hilfe.
Die Sicherung hat ausge‐
löst.
Vergewissern Sie sich,
dass die Sicherung der
Grund für die Störung ist.
Löst die Sicherung wieder‐
holt aus, wenden Sie sich
an eine zugelassene Elek‐
trofachkraft.
7.2 Wenn Sie das Problem
nicht lösen können...
Wenn Sie das Problem nicht selbst lösen
können, wenden Sie sich an den Händler
oder einen autorisierten Kundendienst.
Geben Sie die Daten, die Sie auf dem
Typenschild finden, an. Geben Sie dabei
den dreistelligen Buchstaben-Code für
die Glaskeramik (befindet sich in der
Ecke der Glasfläche) an.Vergewissern
Sie sich, dass Sie das Kochfeld korrekt
bedient haben. Wenn Sie das Gerät
falsch bedient haben, fällt auch während
der Garantiezeit für die Reparatur durch
einen Techniker oder Händler eine
Gebühr an. Die Informationen zum
Kundendienst und die
Garantiebedingungen finden Sie im
Garantieheft.
10
www.electrolux.com
7.3 Im Zubehörbeutel
mitgelieferte Aufkleber
Bringen Sie die Aufkleber, wie unten
gezeigt, an:
A
B
MOD.
MOD.
PROD.NO.
PROD.NO.
SER.NO
SER.NO
DATA
DATA
C
MOD.
PROD.NO.
SER.NO.
0049
TYPE
IP20
03 IT
MADE IN ITALY
A) Kleben Sie ihn auf die Garantiekarte
und verschicken Sie diesen Teil (falls
vorhanden).
B) Kleben Sie ihn auf die Garantiekarte
und behalten Sie diesen Teil (falls
vorhanden).
C) Kleben Sie ihn auf die
Gebrauchsanleitung.
8. MONTAGE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
8.1 Vor der Montage
Notieren Sie vor der Montage des
Kochfelds folgende Daten, die Sie auf
dem Typenschild finden. Das
Typenschild ist auf dem Boden des
Kochfelds angebracht.
Modell ...........................
Produktnummer
(PNC) ........................................
Seriennummer ............
8.2 Einbau-Kochfelder
Einbau-Kochfelder dürfen nur nach dem
Einbau in bzw. unter normgerechte,
passende Einbauschränke und
Arbeitsplatten betrieben werden.
8.3 Anschlusskabel
•
•
Das Kochfeld wird mit Anschlusskabel
geliefert.
Ersetzen Sie ein defektes Netzkabel
durch ein Netzkabel des folgenden
oder eines höheren Typs: H05V2V2-F
Tmax 90°C. Wenden Sie sich an den
Kundendienst.
DEUTSCH
8.4 Montage von mehr als
einem Kochfeld
min. 650 mm
40-50 mm
490 mm
55 mm
30 mm
270 mm
Verwenden Sie den Montage-Bausatz,
der einen seitlichen Stützträger und
zusätzliche Dichtungen enthält, wenn
mehrere 30-cm-Kochfelder
nebeneinander in dieselbe Aussparung
eingebaut werden. Der Bausatz ist beim
autorisierten Kundendienst erhältlich. Die
Montageanleitung wird mit dem Bausatz
geliefert.
Setzen Sie das Kochfeld in die
Aussparung und drücken Sie es nach
unten, bis es die Arbeitsplatte berührt.
Entfernen Sie dann die überschüssige
Dichtung.
min.
28 mm
8.5 Montage
R 5mm
55 mm
min.
12 mm
490+10 mm
270 +10 mm
min.
20 mm
A
Bringen Sie die Dichtung A um den
gesamten Rand der Aussparung an.
11
12
www.electrolux.com
9. TECHNISCHE DATEN
9.1 Technische Daten der Kochzonen
Kochzone
Nennleistung (höchste Koch‐
stufe) [W]
Durchmesser der Kochzone
[mm]
Vorne Mitte
1200
145
Hinten Mitte
1700
180
Verwenden Sie für optimale
Kochergebnisse kein Kochgeschirr
dessen Durchmesser größer als der der
Kochzone ist.
10. ENERGIEEFFIZIENZ
10.1 Produktinformationen gemäß EU 66/2014
Modellidentifikation
PQX320C
Kochfeldtyp
Einbau-Koch‐
feld
Anzahl der Kochzonen
2
Heiztechnologie
Kochzone mit
Strahlungsbe‐
heizung
Durchmesser der kreis‐
förmigen Kochzonen (Ø)
Vorne Mitte
Hinten Mitte
14,5 cm
18,0 cm
Energieverbrauch pro
Kochzone (EC electric
cooking)
Vorne Mitte
Hinten Mitte
183,8 Wh/kg
181,7 Wh/kg
Energieverbrauch des
Kochfelds (EC electric
hob)
182,8 Wh/kg
EN 60350-2 - Elektrische Kochgeräte für
den Hausgebrauch - Teil 2: Kochfelder Verfahren zur Messung der
Gebrauchseigenschaften
•
10.2 Energie sparen
•
Beachten Sie folgende Tipps, um beim
täglichen Kochen Energie zu sparen.
•
•
•
•
Wenn Sie Wasser erwärmen,
verwenden Sie nur die benötigte
Menge.
Decken Sie Kochgeschirr, wenn
möglich, mit einem Deckel ab.
•
Stellen Sie Kochgeschirr auf die
Kochzone, bevor Sie sie einschalten.
Der Boden des Kochgeschirrs sollte
denselben Durchmesser wie die
Kochzone haben.
Stellen Sie kleineres Kochgeschirr auf
die kleineren Kochzonen.
Stellen Sie das Kochgeschirr mittig
auf die Kochzone.
Nutzen Sie die Restwärme, um die
Speisen warm zu halten oder zu
schmelzen.
DEUTSCH
13
11. UMWELTTIPPS
Recyceln Sie Materialien mit dem
Entsorgen Sie Geräte mit diesem Symbol
Symbol . Entsorgen Sie die
Verpackung in den entsprechenden
Recyclingbehältern. Recyceln Sie zum
Umwelt- und Gesundheitsschutz
elektrische und elektronische Geräte.
nicht mit dem Hausmüll. Bringen Sie
das Gerät zu Ihrer örtlichen
Sammelstelle oder wenden Sie sich an
Ihr Gemeindeamt.
*
14
www.electrolux.com
DEUTSCH
15
867312054-B-062015
www.electrolux.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
