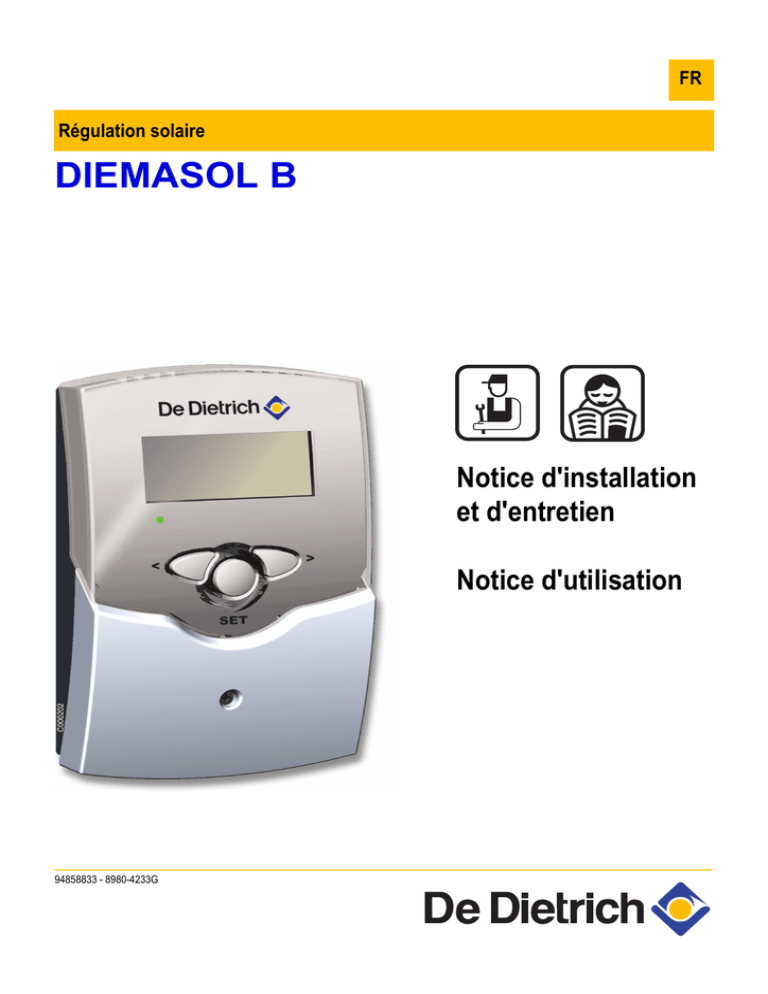

DIEMASOL B
FR
Régulation solaire
DIEMASOL B
Notice d'installation
et d'entretien
Notice d'utilisation
94858833 - 8980-4233G
.
„
Droits d'auteur
„
Cette notice d'installation et d'utilisation est protégée dans toutes ses
parties par des droits d'auteur. Une utilisation susceptible d'aller à
l'encontre des droits d'auteur requiert l'accord de la société De
Dietrich. Ceci s'applique notamment aux reproductions / copies, aux
traductions, à la transposition sur microfilm et au stockage dans des
systèmes électroniques.
„
Remarque importante
Les textes et les illustrations de cette notice ont été rédigés et
réalisés avec le plus grand soin et avec un souci d'exactitude.
Toutefois, des erreurs pouvant avoir échappé à notre attention, nous
attirons votre attention sur les points suivants :
Vos projets devraient s'appuyer exclusivement sur vos propres
calculs et plans, réalisés en conformité avec la réglementation en
vigueur. Nous nous dégageons de toute responsabilité en ce qui
concerne l'exhaustivité des illustrations et textes de cette notice ; ils
ont uniquement valeur d'exemple. L'utilisation ou l'application des
indications données est sous l'entière responsabilité de la personne
en prenant l'initiative. L'éditeur ne saurait être tenu pour responsable
pour toute indication inadéquate, incomplète ou fausse et des
dommages pouvant en résulter.
Sous réserve d'erreurs et de modifications techniques.
Consignes de sécurité
Veuillez lire attentivement les indications d'installation et de mise en
service suivantes avant de mettre votre appareil en fonction. Vous
éviterez ainsi les risques de dommages liés à un maniement
inapproprié de votre installation. Notez également que l'installation
doit tenir compte de la configuration de la construction. L'installation
et la mise en service doivent se faire dans les règles de l'art.
Respectez la réglementation en vigueur. Suivez également les
consignes de prévention des accidents des caisses de prévoyance
accidents. Une utilisation non conforme ou encore des modifications
non autorisées apportées à l'installation ou à l'appareil lui-même
excluent tout droit de recours.
Emplacement
En ce qui concerne l'emplacement, veuillez respecter les indications
des notices DIETRISOL.
Interventions sur l'appareil
L'installation, la première mise en service, la maintenance et les
réparations doivent être effectuées par des spécialistes autorisés
(chauffagistes / installateurs agréés). Avant toute intervention sur
l'appareil / l'installation de chauffage, il convient de couper
l'alimentation (via le fusible approprié ou un interrupteur général, par
exemple) et de prévenir toute remise en service. La mise hors
tension doit être effectuée via un coupe-circuit isolant simultanément
du secteur tous les câbles non raccordés à la terre par une ouverture
de 3 mm mini. au niveau des contacts. Pour toute intervention
impliquant un démontage des régulations, assurez-vous que les
composants internes ne sont pas susceptibles de provoquer une
décharge d'électricité statique.
Travaux de remise en état
Les travaux de remise en état de composants ayant une fonction de
sécurité ne sont pas autorisés.
Première mise en service
La première mise en service doit être effectuée par le fabricant de
l'installation ou par un spécialiste agréé par lui ; les valeurs de
mesures doivent être consignées dans un protocole.
Informations destinées à l'utilisateur
Le fabricant de l'installation doit fournir la notice d'utilisation à
l'utilisateur et l'informer du fonctionnement de l'installation.
2
DIEMASOL B
24/03/2010 - 94858833 - 8980-4233G
1. Description
1 Description
Les nouvelles installations solaires Dietrisol sont dotées de régulations automatiques de types Diemasol B et Diemasol Bi. Il s'agit de
régulations solaires, intelligentes et autonomes, qui sont capables, à partir des températures du préparateur et des températures des capteurs
solaires, de définir un concept de régulation optimal ("matched flow") pour l'installation. Après rinçage et remplissage, les installations solaires
équipées de régulations Diemasol ne nécessitent plus de réglage.
1.1 Régulation solaire Diemasol B
La régulation solaire Diemasol B est conçue pour réguler une
installation solaire Dietrisol comportant un préparateur à échangeur
intégré. La régulation solaire Diemasol B est conçue pour les
installations solaires Dietrisol TRIO/DUO et QUADRO DC - PS. Elle
peut être montée directement sur les stations solaires Dietrisol DKS
ou DKP et est intégrée au préparateur solaire Dietrisol TRIO.
La régulation Diemasol B permet de réguler des installations solaires
en appoint au chauffage avec prise en compte de la température de
retour chauffage.
Une fonction d'inversion de zone permet de basculer l'entrée
d'énergie solaire de l'échangeur inférieur vers l'échangeur supérieur,
si la température des capteurs est suffisante.
Installation solaire pour préparation d'eau chaude sanitaire avec
préparateur mixte DC et pour appoint au chauffage avec contrôle de
la température du circuit retour chauffage. La température du circuit
retour chauffage est mesurée par la sonde à applique TR. La
présence d'une vanne 3 voies (colis EC164) sur le circuit retour
chauffage évite le passage par le ballon solaire si la température du
ballon est inférieure à celle du circuit retour chauffage. Le contrôle de
la température du circuit retour chauffage évite le maintien en
température du volume tampon du préparateur par la chaudière en
cas d'absence prolongée de soleil.
La régulation solaire Diemasol B peut réguler des systèmes autres
que Dietrisol.
Le paramètre de réglage ANL permet de sélectionner le type
d'installation :
ANL 1 = Installation 1 :
- Préparation d'eau chaude sanitaire avec préparateur DIETRISOL
TRIO.
- Préparation d'eau chaude sanitaire par ballon à 2 échangeurs
raccordés au circuit solaire.
ANL 2 = Installation 2 :
24/03/2010 - 94858833 - 8980-4233G
DIEMASOL B
3
1. Description
1.2 Caractéristiques techniques
Boîtier : ABS
Type de protection : IP 40 / DIN 40050
Température ambiante : 0 ... 40 °C
Dimensions : 172 x 110 x 46 mm
Type de montage : mural, intégré à Dietrisol TRIO, intégration
possible dans un tableau de commande
Afficheur : LCD alphanumérique multifonctions, avec 8
pictogrammes, 2 champs texte de 2 caractères et 2 champs
numériques de 4 caractères à 7 segments, LED bicolore
Commande : via 3 touches en façade
Température de stockage : -20 ... +70 °C
Plage de mesure : -40 ... +250 °C
Entrées : 2 sondes de température Pt1000
Sorties : selon version
Intensité max. : 4 A
Alimentation : 210 ... 250 V (AC), 50 ... 60 Hz
Puissance absorbée : env. 2 VA
4
DIEMASOL B
24/03/2010 - 94858833 - 8980-4233G
2. Installation
2 Installation
- L'appareil doit impérativement être installé en intérieur
dans un endroit sec.
- Ne pas exposer l'appareil à un champ magnétique.
- La régulation doit pouvoir être isolée du secteur via un
coupe-circuit offrant une ouverture d'au moins 3 mm à
tous les pôles ou d'un coupe-circuit conforme aux
normes d'installation.
- Veillez à maintenir le câble d'alimentation séparé des
câbles de sondes lors de l'installation.
1
2
5
7
6
89
8
27
0P
1. Retirez la vis à empreinte cruciforme du cache et dissociez le
cache du boîtier en le tirant vers le bas.
2. Marquez le point de fixation sur le support puis posez la cheville
fournie et la vis correspondante sans la serrer.
3. Accrochez le boîtier au point de fixation supérieur. Marquez le
point de fixation inférieur sur le support (gabarit de perçage
130 mm, voir dos du socle) puis posez la cheville inférieure.
4. Accrochez le boîtier par le haut et serrez la vis inférieure.
3
4
9
8
Avant tout démontage, veillez à mettre le boîtier hors
tension.
9
1
Cache
2
LED
3
Capot
4
Afficheur alphanumérique LCD
5
Touches de commande
6
Socle
7
Serre-câbles
8
Embase
9
Borniers
2.1 Raccordement électrique
La régulation doit être alimentée via un interrupteur externe (dernière
étape !) sous une tension de 210 ... 250 Volts (50 ... 60 Hz). Les câbles
doivent être enserrés dans le serre-câbles du boîtier au moyen des vis
prévues à cet effet.
La régulation est équipée de 2 relais auxquels sont raccordés les
composants.
•
Relais 1 - Pompe électronique
18 = Câble R1
17 = Neutre N
13 = Borne de terre 4
•
Relais 2 - vanne d'inversion de zone du préparateur
16 = Câble R1
15 = Neutre N
14 = Borne de terre 4
Le raccordement au secteur se fait par les bornes suivantes :
19 = Neutre N
20 = Phase L
12 = Borne de terre 4.
Les sondes de température (S1 à S4) doivent être branchées aux bornes
suivantes (les pôles sont interchangeables) :
S1 : 1/2 = Sonde de la source de chaleur (Par exemple : Sonde de
température capteur solaire)
S2 : 3/4 = Sonde du récepteur de chaleur (Par exemple : Sonde ballon ECS)
S3 : 5/6 = Sonde optionnelle à différentiel sur S2 (Par exemple : Sonde
retour circuit chauffage).
S4 : 7/8 = Sonde éventuelle pour affichage d'une température (sans fonction
à l'intérieur du système) - (Par exemple : Température dans le haut du
préparateur).
24/03/2010 - 94858833 - 8980-4233G
DIEMASOL B
5
3. Types de sondes
3 Types de sondes
La régulation Diemasol B utilise uniquement des sondes de
température très précises modèle Pt1000.
La disposition des sondes conditionne dans une grande mesure
l'efficacité globale de l'installation. La température du capteur doit
être mesurée par la sonde placée dans le doigt de gant du capteur
(Voir notice de montage des capteurs solaires). Sur un préparateur à
échangeur intégré, la sonde doit être logée dans le bas du
préparateur à l'emplacement prévu. Si l'on utilise des échangeurs
externes, la sonde doit être placée dans le bas du préparateur ou sur
le retour du circuit secondaire.
Respectez la réglementation en vigueur. Les câbles de sonde
véhiculent de la très basse tension ; ils ne doivent pas être associés
dans un même chemin de câbles à des câbles transportant plus de
50 volts. La longueur des câbles de sonde peut être portée à 100 m.
La section de la prolongation doit être de 1.5 mm2 (ou de 0.75 mm2
pour les longueurs de 50 m maximum). Pour des longueurs plus
importantes ou pour l'usage de chemins de câbles, préférez les
câbles à brins torsadés. Pour les sondes à plongeur, utilisez des
doigts de gants.
La livraison de la régulation Diemasol B comprend :
- 2 sondes à plongeur
- une sonde à applique sur tube - (Colis EC160)
Les types de sondes FKP et FRP sont similaires d'un point de vue
technique et les modèles sont semblables. Ils se différencient
seulement par les raccordements électriques :
Pour prévenir les risques de surtension au niveau de la sonde
des capteurs (dus par exemple à un paratonnerre voisin), nous
vous recommandons d'installer le système de protection contre
les surtensions De Dietrich SP1.
Installation 1
- FK : câble de sonde silicone de 1.5 m résistant aux variations
climatiques et aux variations de température prévu pour des
températures de -50 °C ... +180 °C, destiné au capteur solaire.
- FR : câble HO7 RN-F de 2.5 m prévu pour des températures de
+5 °C ... +80 °C, destiné au préparateur.
Installation 2
6
DIEMASOL B
24/03/2010 - 94858833 - 8980-4233G
4. Mode d'emploi et fonctionnement
4 Mode d'emploi et fonctionnement
4.1 Touches de réglage
La régulation se commande exclusivement par les 3 touches situées
sous l'afficheur.
La touche droite (>) permet de passer au menu suivant ou
d'augmenter les valeurs de réglage.
La touche gauche (<) a la fonction inverse.
Les paramètres de réglage s'affichent après les canaux d'affichage.
Pour accéder à ces paramètres, il faut maintenir la touche droite
enfoncée pendant 2 sec. à partir du paramètre TC. Lorsque
l'afficheur indique un paramètre de réglage, la mention SET
apparaît. Pour régler la valeur affichée, appuyer sur la touche
médiane SET.
1. Sélectionner le canal souhaité avec les touches > et <.
2. Appuyer sur la touche SET : La mention SET clignote.
3. Régler la valeur avec les touches > et <.
4. Appuyer sur la touche SET : La valeur réglée est mémorisée. La
mention SET ne clignote plus.
„
Code de message de la LED
Vert continu
Au moins un relais est fermé
Fonctionnement normal.
Rouge continu
Tous les relais sont ouverts
L'installation est arrêtée.
Vert / rouge clignotant
-
soit :
24/03/2010 - 94858833 - 8980-4233G
Phase d'initialisation
Défaut sonde
Mode manuel
Dépassement de la température
maximum du préparateur
- L'installation est en mode manuel :
Pour un fonctionnement automatique, régler le paramètre MM
sur 4.
- Le préparateur a atteint la température de consigne et
l'installation est en mode sécurité surchauffe ou en mode
refroidissement.
- Défaut sonde : Voir chapitre "Défaillance de sonde".
DIEMASOL B
7
4. Mode d'emploi et fonctionnement
4.1.1
Description générale du fonctionnement
En mode automatique, les régulations Diemasol B et Diemasol BI
fonctionnent selon les principes de régulation suivants :
•
•
•
•
•
•
•
•
8
Le rayonnement solaire réchauffe le fluide caloporteur du
capteur.Pour déclencher les processus de régulation, il faut une
température minimum de 30 °C au niveau du capteur et un écart
de température de 10 K par rapport au préparateur ECS.
Dans la phase d'auto-calibrage qui s'ensuit (paramètre de
réglage tu, réglage d'usine 3 minutes) la pompe solaire (relais 1)
fonctionne à plein régime (100 %).
Par la suite, le régime de la pompe solaire est calculé de
manière dynamique en fonction d'un écart de température de
référence (paramètre DT, réglage d'usine 20 K) par rapport à la
température du préparateur.
Pour la régulation Diemasol BI intégrée au préparateur
DIETRISOL TRIO ou pour un préparateur à 2 échangeurs
solaires raccordés en série sur le circuit solaire (Installation 1) :
Lorsque la température d'inversion de zone est atteinte dans les
capteurs (paramètre de réglage SZ, réglage d'usine 55 °C), le
relais R2 permute la vanne d'inversion sur la zone supérieure du
préparateur. Ainsi l'utilisateur dispose immédiatement de l'eau
chaude sanitaire à la température de consigne.
Lorsque la température d'inversion de zone est atteinte
(paramètre de réglage SZ, réglage d'usine 55 °C), la consigne
d'écart de température de référence est abaissée de 20 K à 10
K.
Le système charge le préparateur en fonction de la chaleur
disponible et s'arrête lorsque la température de consigne du
préparateur est atteinte (paramètre de réglage SX, réglage
d'usine 60 °C).
Lorsque la température dans les capteurs atteint la valeur
maximale (paramètre de réglage CX, réglage d'usine 100 °C), la
pompe solaire s'enclenche pour refroidir les capteurs. La pompe
fonctionne jusqu'à ce que la température des capteurs soit
inférieure de 5 K au paramètre CX et/ou que la température de
stockage maximum (80 °C) soit atteinte dans le préparateur .
Dès que la température des capteurs redescend sous la
température du préparateur, le préparateur est refroidi jusqu'à
sa température de consigne. L'installation est ainsi protégée
contre les surchauffes et les arrêts répétés, ce qui permet des
absences prolongées de l'utilisateur même en période estivale.
La quantité de chaleur transmise des capteurs au préparateur
est indiquée par le canal d'affichage AH. La valeur est un cumul
et est actualisée en permanence.
•
La régulation Diemasol B (installation 2 - ANL2 en appoint au
chauffage) intègre une fonction supplémentaire : Une sonde de
température S3 est placée sur le retour chauffage.
- Si la température de retour chauffage est égale ou supérieure à la
température du ballon solaire, le retour chauffage est direct vers
la chaudière.
- Si la température du ballon solaire est supérieure à la température
de retour chauffage, le retour chauffage passe par le ballon
solaire. Ainsi l'énergie provenant du soleil ou d'une chaudière de
biomasse est exploitée pour le réchauffage de la maison.
Installation 1
Installation 2
DIEMASOL B
24/03/2010 - 94858833 - 8980-4233G
4. Mode d'emploi et fonctionnement
4.2 Canaux d'affichage et paramètres de réglage
Abréviation
Plage
Pas de réglage
Température du capteur
Canal
TC
[-50.0 ... 250.0] °C
-
Réglage d'usine
-
Température du préparateur
TS
[-50.0 ... 250.0] °C
-
-
Quantité de chaleur
kWh
[0 ... 9999] kWh
-
Régime de la pompe
PC
[0 ... 100] %
-
-
Durée d'auto-calibrage
tc
[0 ... 5] minutes
-
-
Température retour
TR
-50...250 °C
-
-
Température supplémentaire
TM
-50...250 °C
-
-
ANL
Installation 1
Installation 2
-
Installation 1
Ecart de température autorisant le passage du retour chauffage par le ballon solaire
DO
[0.5 ... 19.5] K
0.1
6
Ecart de température autorisant le retour circuit chauffage directement vers la chaudière
DF
[0.4 ... 19.5] K
0.1
4
Ecart de température de référence
DT
[10 ... 20] K
0.1
20
Température d'inversion de zone (préparateur d'ECS)
SZ
[20 ... 80] °C
0.1
55
Température de consigne du préparateur solaire
SX
[20 ... 80] °C
0.1
60
Température maximum du capteur
CX
[100 ... 125] °C
0.1
100 °C
Phase d'auto-calibrage
tu
[1 ... 5] minutes
1
3
Régime minimum de la pompe
PN
[50 ... 100] %
5
50
Fonction capteur solaire tubulaire
FT
[0 ... 1]
1
0
Type d'installation
Débit maximum
Fx
[0 … 20] l/min
0.1
Installation 1 : 6.7
Installation 2 : 4.2
Mode manuel
MM
[0 ... 4]
1
4
Version du logiciel
VN
-
-
1
Version matérielle
PG
-
-
64.30
Valeurs mesurées
La régulation dispose d'un système de sécurité qui coupe le
préparateur ECS au-delà d'une température de 80°C.
La quantité de chaleur (valeur kWh) ne peut être utilisée que
pour des suivis effectués à titre personnel.
Paramètre de réglage
4.2.1
Canal d'affichage TC - Température du capteur
La valeur TC indique en temps réel la température en °C mesurée
par la sonde du capteur.
4.2.2
Canal d'affichage TS - Température préparateur
La valeur TS indique en temps réel la température en °C donnée par
la sonde du préparateur d'ECS
4.2.3
Canal d'affichage kWh - Quantité de chaleur
La valeur kWh indique en kWh la quantité totale de chaleur produite
par l'installation depuis la mise en service de la régulation.
4.2.4
Canal d'affichage tc - Durée d'auto-calibrage
La valeur tc indique en secondes le temps restant lors de la phase
d'auto-calibrage. Pendant la phase d'auto-calibrage, la pompe
fonctionne à plein régime (100 %) ; ce n'est qu'après la phase d'autocalibrage que son régime est régulé.
4.2.5
Canal d'affichage TM - Température supplémentaire
En option une sonde de température supplémentaire peut être
raccordée aux bornes 7 et 8. Par exemple : Température dans le
haut du préparateur.
24/03/2010 - 94858833 - 8980-4233G
DIEMASOL B
9
4. Mode d'emploi et fonctionnement
4.2.6
Paramètre de réglage ANL -Type d'installation
Le paramètre de réglage ANL permet de sélectionner les
configurations d'installation suivantes :
ANL 1 = Installation 1 :
- Préparation d'eau chaude sanitaire avec préparateur DIETRISOL
TRIO.
- Préparation d'eau chaude sanitaire par ballon à 2 échangeurs
raccordés au circuit solaire.
ANL 2 = Installation 2 :
Installation solaire pour préparation d'eau chaude sanitaire avec
préparateur mixte DC et pour appoint au chauffage avec contrôle de
la température du circuit retour chauffage. Le contrôle de la
température du circuit retour chauffage évite le maintien en
température du volume tampon du préparateur par la chaudière en
cas d'absence prolongée de soleil.
4.2.7
Paramètre de réglage DO - Ecart de température autorisant le passage du retour chauffage par le
ballon solaire
Le paramètre DO permet de régler l'écart de température au-dessus
duquel le retour chauffage est dirigé par la vanne 3 voies vers le
ballon solaire. Ainsi, le retour chauffage passe par le ballon solaire si
la température du ballon solaire est supérieure d'au moins 6 °C à la
température du retour chauffage.
Si le paramètre ANL est réglé sur 1 (Installation 1), le paramètre
DO est inactif
Plage de réglage : 0.5 ... 19.5 K
Réglage d'usine : 6 K
4.2.8
Paramètre de réglage DF - Ecart de température autorisant le retour circuit chauffage directement
vers la chaudière
Plage de réglage : 0.4 ... 19.5 K
Réglage d'usine : 4 K
Le paramètre DF permet de régler l'écart de température en-dessous
duquel le retour chauffage est dirigé de la vanne 3 voies directement
vers la chaudière. L'énergie solaire emmagasinée dans le ballon
solaire est insuffisante pour réchauffer le retour chauffage. Ainsi, le
retour chauffage est dirigé directement vers la chaudière si la
température du ballon solaire est inférieure d'au moins 4 °C à la
température du retour chauffage.
10
Si le paramètre ANL est réglé sur 1 (Installation 1), le paramètre
DF est inactif
DIEMASOL B
24/03/2010 - 94858833 - 8980-4233G
4. Mode d'emploi et fonctionnement
4.2.9
Paramètre de réglage DT - Ecart de température de référence
Plage de réglage : 10 ... 20 K
Réglage d'usine : 20 K
Différence de température d'enclenchement : Valeur non
paramétrable 10 K
Différence de température de déclenchement : Valeur non
paramétrable 5 K
La régulation enregistre la température mesurée par les sondes S1
(TC) et S2 (TS) et compare l'écart de température résultant à la
différence de température d'enclenchement prédéfinie à 10 K. La
régulation s'enclenche lorsque l'écart de température ∆T est égal ou
supérieur à la valeur de consigne prédéfinie. L'afficheur indique
.
La LED passe au vert. Lorsque la valeur tombe en deçà de la
différence de température de déclenchement prédéfinie à 5 K, la
régulation se coupe. Pour produire le plus rapidement possible de
l'eau chaude à une température élevée mais utilisable, la régulation
s'efforce d'atteindre un écart de température de 20 K (réglage
d'usine) entre le capteur et le préparateur ECS. Elle utilise à cette fin
une régulation de régime dynamique.
4.2.10 Paramètre de réglage SZ - Température d'inversion de zone
Si la température des capteurs est supérieure à la valeur SZ, la
flèche # clignote.
Nous conseillons de régler la température de consigne
ECS
de l'appoint à 50°C. Si le client souhaite une
température supérieure, le paramètre SZ devra être
modifié. SZ est réglé d'usine à 55°C et devra dans tous les
cas être de 5K supérieur à la température de consigne du
circuit ECS de(s) appoint(s).
Si le circuit ECS de la chaudière est réglé à plus de 50°C,
SZ doit être modifié à 5K au-dessus de cette température
de consigne du circuit ECS.
Si l'appoint est électrique, le thermostat de la résistance
doit être ajusté à 50°C.
Plage de réglage : 20 ... 80 °C
Réglage d'usine : 55 °C
Si la température des capteurs atteint la valeur SZ, le relais R3 se
ferme.
Si la température des capteurs est inférieure à la valeur SZ, la flèche
" clignote.
4.2.11 Paramètre de réglage SX - Température de consigne du préparateur solaire
Plus la température de consigne du préparateur est élevée, plus
l'énergie stockée est importante. Le réglage à 60 ... 75 °C convient
pour une utilisation normale avec des puisages journaliers.
En cas d'absence prolongée (week-end, vacances) :
- Réduire la température du préparateur à 50 °C
- Arrêter l'appoint (chaudière ou résistance électrique)
L'installation est ainsi protégée des surchauffes et la longévité du
fluide caloporteur est préservée.
Plage de réglage : 20 ... 80 °C
Réglage d'usine : 60 °C
Température limite du préparateur (sécurité surchauffe) :
Valeur non paramétrable 80 °C
La consigne Sx est la température souhaitée pour le préparateur
solaire.
En cas de dépassement de la température de consigne du
préparateur, la charge du préparateur est interrompue, ce qui évite
les dommages liés à la surchauffe. L'afficheur indique
et
(clignotant) et la LED passe au rouge / vert clignotant.
24/03/2010 - 94858833 - 8980-4233G
DIEMASOL B
11
4. Mode d'emploi et fonctionnement
4.2.12 Paramètre de réglage CX - Température maximum du capteur
Si la température du capteur augmente au-delà de sa température
maximum CX alors que le circuit solaire est à l'arrêt (température de
consigne du préparateur atteinte), la pompe solaire (R1) s'enclenche
et refroidit le capteur (refroidissement du système). Dans ces
conditions, la température du préparateur augmente, mais elle est
limitée à 80 °C (coupure de sécurité).
Si le préparateur atteint la température maximum de 80 °C (coupure
de sécurité), la régulation met la pompe solaire à l'arrêt.
Plage de réglage : 100 ... 125 °C
Réglage d'usine : 100 °C
La fonction de refroidissement permet un délestage thermique ;
l'installation reste ainsi opérationnelle plus longtemps pendant les
chaleurs estivales. Au départ d'usine, la température maximum du
capteur est préréglée à 100 °C ; il est cependant possible de la
modifier dans une plage de 100 ... 125 °C. En cas de dépassement
de la température maximum du capteur, l'afficheur indique
,
et
(clignotant) et la LED passe au rouge/vert clignotant.
Température limite du capteur (sécurité surchauffe) : Valeur
non paramétrable : 130 °C.
Les capteurs peuvent atteindre une température de 160 ...
200 °C, ce qui est normal pour une installation solaire.
4.2.13 Paramètre de réglage tu - Phase d'auto-calibrage
Lorsque le capteur solaire atteint une température minimum de
30 °C et un écart de température prédéfini de 10 K avec la
température du préparateur, la régulation enclenche la pompe de
circulation solaire à plein régime pour la durée définie par le
paramètre tu. Pendant cette phase, les bulles d'air éventuellement
présentes dans les capteurs solaires ou les tubes sont évacuées
vers la station solaire complète grâce à la vitesse de circulation
élevée dans les tubes et éliminées par le système Airstop (dégazeur
à purge manuelle). Après cette phase, la régulation passe en mode
"matched flow". La durée d'auto-calibrage restante s'affiche au
niveau du paramètre tc.
Plage de réglage : 1 ... 5 minutes
Réglage d'usine : 3 minutes
4.2.14 Paramètre de réglage PN - Régime minimum de la pompe
Plage de réglage : 50 ... 100%
Réglage d'usine : 50%
Le paramètre de réglage PN permet de définir une valeur minimum
pour le régime de la pompe du circuit solaire en sortie de relais R1.
Plus le régime de la pompe est faible plus son débit est faible.
12
DIEMASOL B
24/03/2010 - 94858833 - 8980-4233G
4. Mode d'emploi et fonctionnement
4.2.15 Paramètre de réglage FT - Fonction capteur solaire tubulaire (pour Dietrisol POWER)
La température mesurée ainsi devient la nouvelle température de
référence.
Si la température mesurée (nouvelle référence) augmente à son tour
de 2 K, la pompe solaire se remet en marche pour 30 secondes.
Si pendant le fonctionnement de la pompe solaire ou pendant l'arrêt
de l'installation, la différence de température entre le capteur et le
préparateur dépasse la différence de température d'enclenchement,
la régulation se met automatiquement en mode charge solaire.
Plage de réglage : 0/1
Réglage d'usine : 0
0 : non
1 : oui
Si la température du capteur descend de 2 K pendant l'arrêt de
l'installation la température d'enclenchement du capteur solaire
tubulaire est reconsidérée.
Si la régulation détecte une hausse de température du capteur de 2 K
par rapport à la dernière mesure, la pompe solaire se met en marche
à plein régime pendant 30 secondes pour mesurer la température
moyenne actuelle.
4.2.16 Paramètre de réglage Fx - Débit maximum
Capteurs solaires tubulaires
„
Nombre de capteurs
Débit l/h
Débit l/min
minimum : 1x4
820
13.7
1x5
750
12.5
1x6
680
11.4
1x7
610
10.2
Plage de réglage : 0 ... 20 l/min
Réglage d'usine : Installation 1 : 6.7 - Installation 2 : 4.2
1x8
540
9
1x9
470
7.8
Pour que la régulation puisse calculer la quantité de chaleur produite
par l'installation (paramètre kWh), renseigner le paramètre Fx. Le
paramètre Fx est égal au débit en l/min dans le circuit solaire.
Déterminer la valeur Fx à l'aide des tableaux ci-après, selon la
configuration de l'installation et le nombre ou la surface des capteurs.
Lorsque le débit est renseigné de manière incorrecte, l'affichage kWh
sera également incorrect.
1x10
250
4.1
2x3
1400
20
2x4
1250
20
2x5
1100
18.4
2x6
950
15.9
2x7
750
12.5
2x8
600
10
2x9
540
9
2x10
400
6.7
C000191
„
La quantité de chaleur (valeur kWh) ne peut être utilisée que
pour des suivis effectués à titre personnel.
Capteurs solaires plans
Montage
des
capteurs
Surface
m2
Nombre de
capteurs
Débit
l/h
Débit
l/min
3 ... 5
1 ou 2
400
6.7
6 ... 8
3 ou 4
300
5
8 ... 10
4 ou 5
250
4.1
8 ... 10
2x2
750
12.5
12 ... 15
2x3
670
11.2
16 ... 20
2x4
450
7.5
12 ... 15
3x2
850
14.2
18 ... 23
3x3
800
13.4
24 ... 30
3x4
650
10.9
16 ... 20
4x2
1200
20
24 ... 30
4x3
850
14.2
24/03/2010 - 94858833 - 8980-4233G
DIEMASOL B
13
4. Mode d'emploi et fonctionnement
4.3 Paramètre de réglage MM - Mode de fonctionnement
Plage de réglage : 0 ... 4
Réglage d'usine : 4
Pour les interventions de contrôle et de maintenance, sélectionner
manuellement le mode de fonctionnement de la régulation. Pour
sélectionner le mode de fonctionnement de la régulation, renseigner
le paramètre MM d'après le tableau ci-après.
14
MM1
R1
R2
LED
0
ouvert
ouvert
Vert / rouge clignotant
1
fermé
ouvert
Vert / rouge clignotant
2
ouvert
fermé
Vert / rouge clignotant
3
fermé
fermé
Vert / rouge clignotant
4
automatique
automatique
automatique
DIEMASOL B
24/03/2010 - 94858833 - 8980-4233G
5. Mise en service
5 Mise en service
Mettez l'appareil sous tension. La régulation entame une phase
d'initialisation pendant laquelle la LED clignote en rouge et vert. Une
fois l'initialisation terminée, la régulation passe en mode
automatique. Les réglages d'usine de ce mode assurent des
performances optimales à la plupart des installations.
Installation 1
Si des conditions particulières rendent nécessaire la modification des
réglages, il est possible de redéfinir les paramètres de réglage
correspondants.
La régulation est configurée d'usine en type d'installation 1
(paramètre ANL=1).
Installation 2
6 Dépannage
Si la régulation venait à ne plus fonctionner correctement, veuillez
vérifier les points suivants :
6.1 Alimentation électrique
Si la LED est éteinte, vérifiez l'alimentation électrique de la
régulation.
La régulation est protégée par un fusible T4 A . Pour le changer,
déposez le capot inférieur.
Un fusible de rechange se trouve dans la trousse à
accessoires.
24/03/2010 - 94858833 - 8980-4233G
DIEMASOL B
15
5. Mise en service
6.2 Défaillance de sonde
Si une défaillance de sonde est à l'origine d'une perturbation de la
boucle de régulation, la LED passe au rouge/vert clignotant et le
symbole
s'affiche.
L'afficheur indique également un code de panne pour la sonde
concernée (TC, TS, TR) :
Court-circuit : L'afficheur indique un court-circuit sur le câble de
sonde en affichant la sonde de température concernée (TC, TS, TR)
et le code de panne -888.8.
Sectionnement du câble de sonde : L'afficheur indique la sonde de
température concernée (TC, TS, TR) et le code de panne 888.8 pour
cette sonde.
Les sondes de température Pt1000 déconnectées peuvent être
contrôlées à l'aide d'un ohmmètre. La correspondance température /
résistance est indiquée ci-dessous.
16
°C
Ω
°C
Ω
°C
Ω
-10
961
35
1136
80
1309
-5
980
40
1155
85
1328
0
1000
45
1175
90
1347
5
1019
50
1194
95
1366
10
1039
55
1213
100
1385
15
1058
60
1232
105
1404
20
1078
65
1252
110
1423
25
1097
70
1271
115
1442
30
1117
75
1290
DIEMASOL B
24/03/2010 - 94858833 - 8980-4233G
7. Exemples d'installation
7 Exemples d'installation
7.1 Installation solaire avec vanne d'inversion pour charger la zone supérieure du
préparateur
DIETRISOL TRIO
Installation 1
7.2 Installation solaire pour préparation d'eau chaude sanitaire avec préparateur mixte DC et
pour appoint au chauffage avec contrôle de la température du circuit retour chauffage
Installation 2
24/03/2010 - 94858833 - 8980-4233G
DIEMASOL B
17
8. Protocole de mise en service
8 Protocole de mise en service
Consignation des valeurs paramétrées à la mise en service de la
régulation Diemasol B et, le cas échéant, consignation des
modifications apportées à ces valeurs par rapport aux réglages
d'usine :
Canal
Réglage d'usine
ANL
Installation 1
Valeur sélectionnée
Date de la modification
Signature
DIETRISOL TRIO : Régler impérativement le paramètre ANL sur 1 pour permettre le fonctionnement du
système.
DO
20
DF
20
DT
20
SZ
55.0
SZ doit être de 5 K supérieur à la température de consigne de(s) l'appoint(s).
SZ
doit être réglé à 65 °C si l'installation comporte 2 préparateurs ou 1 préparateur avec une piscine en série.
Température de consigne ECS des appoints
- Circuit chaudière
- Résistance électrique
SX
60
CX
100 °C
tu
3
PN
50
FT
0
Pour une installation avec des capteurs autres que DIETRISOL PRO ou ECO, régler le paramètre FT sur 1.
FX
Installation 1 : 6.7
Installation 2 : 4.2
MM
4
Pour un fonctionnement automatique, régler le paramètre MM sur 4.
18
DIEMASOL B
24/03/2010 - 94858833 - 8980-4233G
8. Protocole de mise en service
24/03/2010 - 94858833 - 8980-4233G
DIEMASOL B
19
DE DIETRICH THERMIQUE S.A.S.
www.dedietrich-thermique.fr
FR
Direction des Ventes France
57, rue de la Gare
F- 67580 MERTZWILLER
+33 (0)3 88 80 27 00
+33 (0)3 88 80 27 99
ÖAG AG
www.oeag.at
AT
NEUBERG S.A.
www.dedietrich-heating.com
DE DIETRICH REMEHA GmbH
www.dedietrich-remeha.de
DE
Rheiner Strasse 151
D- 48282 EMSDETTEN
+49 (0)25 72 / 23-5
+49 (0)25 72 / 23-102
[email protected]
LU
Weggevoerdenlaan 5
B- 8500 KORTRIJK
+32 (0)56/23 75 11
39 rue Jacques Stas
L- 2010 LUXEMBOURG
+352 (0)2 401 401
DE DIETRICH
www.dedietrich-otoplenie.ru
VAN MARCKE
www.vanmarcke.be
BE
Schemmerlstrasse 66-70
A-1110 WIEN
+43 (0)50406 - 61624
+43 (0)50406 - 61569
[email protected]
RU
129090 г. Москва
ул. Гиляровского, д. 8
офис 52
+7 495 988-43-04
+7 495 988-43-04
[email protected]
WALTER MEIER (Klima Schweiz) AG
www.waltermeier.com
WALTER MEIER (Climat Suisse) SA
Bahnstrasse 24
CH-8603 SCHWERZENBACH
+41 (0) 44 806 44 24
Serviceline +41 (0)8 00 846 846
+41 (0) 44 806 44 25
[email protected]
Z.I. de la Veyre B, St-Légier
CH-1800 VEVEY 1
+41 (0) 21 943 02 22
Serviceline +41 (0)8 00 846 846
+41 (0) 21 943 02 33
[email protected]
CH
DE DIETRICH
www.dedietrich-heating.com
Room 512, Tower A, Kelun Building
12A Guanghua Rd, Chaoyang District
C-100020 BEIJING
+86 (0)106.581.4017
+86 (0)106.581.4018
+86 (0)106.581.7056
+86 (0)106.581.4019
[email protected]
AD001-AC
CN
© Droits d'auteur
Toutes les informations techniques contenues dans la présente notice ainsi que les dessins et
schémas électriques sont notre propriété et ne peuvent être reproduits sans notre autorisation
écrite préalable.
Sous réserve de modifications.
24/03/2010
DE DIETRICH THERMIQUE
57, rue de la Gare F- 67580 MERTZWILLER - BP 30
94858833
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
