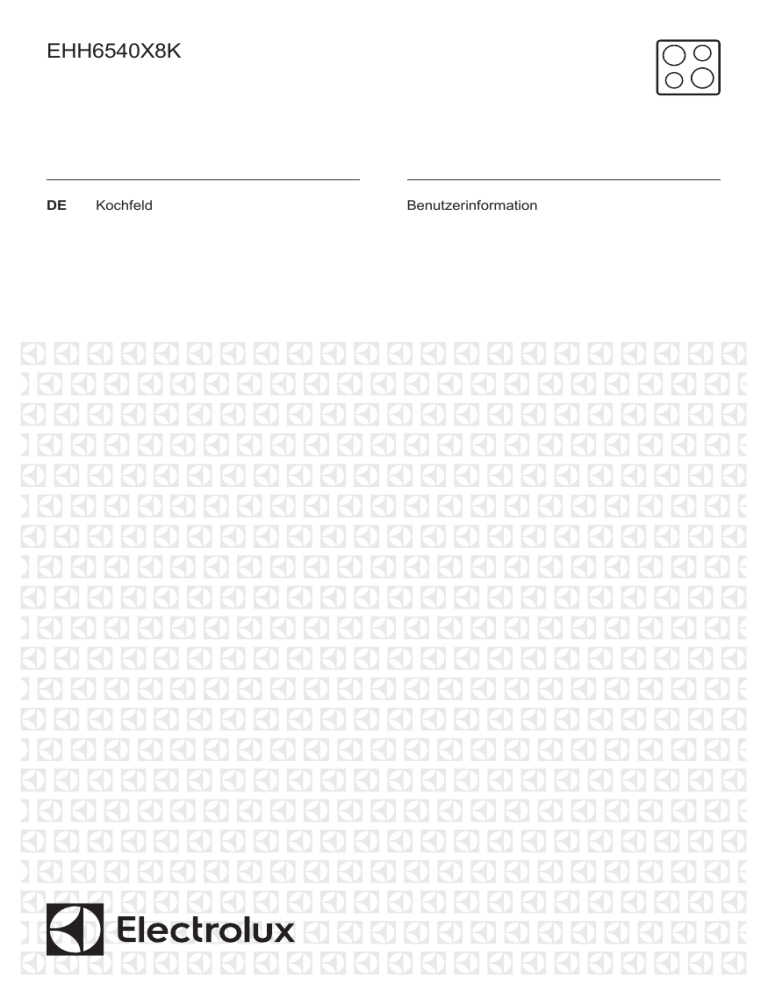

Electrolux | EHH6540X8K | User manual | Electrolux EHH6540X8K Benutzerhandbuch

EHH6540X8K
DE
Kochfeld
Benutzerinformation
2
www.electrolux.com
INHALTSVERZEICHNIS
1. SICHERHEITSINFORMATIONEN..................................................................... 2
2. SICHERHEITSANWEISUNGEN........................................................................ 4
3. GERÄTEBESCHREIBUNG................................................................................ 7
4. TÄGLICHER GEBRAUCH..................................................................................9
5. TIPPS UND HINWEISE....................................................................................14
6. REINIGUNG UND PFLEGE............................................................................. 17
7. FEHLERSUCHE............................................................................................... 17
8. MONTAGE........................................................................................................20
9. TECHNISCHE DATEN..................................................................................... 23
10. ENERGIEEFFIZIENZ..................................................................................... 24
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie
haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung
und Innovation stehen. Bei der Entwicklung dieses großartigen und eleganten
Geräts haben wir an Sie gedacht. So haben Sie bei jedem Gebrauch die
Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und ServiceInformationen zu erhalten:
www.electrolux.com/webselfservice
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu
gewährleisten:
www.registerelectrolux.com
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu
erwerben:
www.electrolux.com/shop
REPARATUR- UND KUNDENDIENST
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
Modell, Produktnummer (PNC), Seriennummer.
Diese Informationen finden Sie auf dem Typenschild.
Warnungs-/ Sicherheitshinweise
Allgemeine Informationen und Empfehlungen
Informationen zum Umweltschutz
Änderungen vorbehalten.
1.
SICHERHEITSINFORMATIONEN
Lesen Sie vor der Montage und dem Gebrauch des
Geräts zuerst die Gebrauchsanleitung. Der Hersteller
DEUTSCH
übernimmt keine Verantwortung für Verletzungen und
Beschädigungen durch unsachgemäße Montage.
Bewahren Sie die Gebrauchsanleitung griffbereit auf.
1.1 Sicherheit von Kindern und schutzbedürftigen
Personen
•
•
•
•
•
•
•
Das Gerät kann von Kindern ab 8 Jahren und
Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mit
mangelnder Erfahrung und/oder mangelndem Wissen
nur dann verwendet werden, wenn sie durch eine für
ihre Sicherheit zuständige Person beaufsichtigt
werden oder in die sichere Verwendung des Geräts
eingewiesen wurden und die mit dem Gerät
verbundenen Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen.
Alle Verpackungsmaterialien von Kindern fernhalten.
Halten Sie Kinder und Haustiere während des
Betriebs oder der Abkühlphase vom Gerät fern.
Zugängliche Teile sind heiß.
Falls Ihr Gerät mit einer Kindersicherung ausgestattet
ist, empfehlen wir, diese einzuschalten.
Wartung oder Reinigung des Geräts dürfen nicht von
Kindern ohne Aufsicht erfolgen.
Halten Sie Kinder unter 3 Jahren vom Gerät fern,
wenn sie nicht ständig beaufsichtigt werden.
1.2 Allgemeine Sicherheit
•
•
•
Das Gerät und die zugänglichen Geräteteile werden
während des Betriebs heiß. Berühren Sie nicht die
Heizelemente.
Schalten Sie das Gerät nicht über eine externe
Zeitschaltuhr oder eine separate Fernsteuerung ein.
Kochen mit Fett oder Öl auf einem unbeaufsichtigten
Kochfeld ist gefährlich und kann zu einem Brand
führen.
3
4
www.electrolux.com
•
•
•
•
•
•
•
Versuchen Sie nicht einen Brand mit Wasser zu
löschen, sondern schalten Sie das Gerät aus und
bedecken Sie die Flamme mit einem Deckel oder
einer Feuerlöschdecke.
Legen Sie keine Gegenstände auf dem Kochfeld ab.
Legen Sie keine Metallgegenstände wie Messer,
Gabeln, Löffel oder Topfdeckel auf die Oberfläche des
Kochfelds, da diese heiß werden können.
Benutzen Sie zum Reinigen des Geräts keinen
Dampfreiniger.
Schalten Sie die Kochzone nach dem Gebrauch ab
und verlassen Sie sich nicht auf die Topferkennung.
Schalten Sie das Gerät sofort ab, wenn Sie Risse auf
der Glaskeramik-/Glasfläche feststellen.
Stromschlaggefahr!
Wenn das Netzkabel beschädigt ist, muss es vom
Hersteller, seinem autorisierten Kundenservice oder
einer gleichermaßen qualifizierten Person
ausgetauscht werden, um Gefahrenquellen zu
vermeiden.
2. SICHERHEITSANWEISUNGEN
2.1 Montage
WARNUNG!
Nur eine qualifizierte
Fachkraft darf den
elektrischen Anschluss des
Geräts vornehmen.
•
•
•
•
•
•
Entfernen Sie das
Verpackungsmaterial.
Stellen Sie ein beschädigtes Gerät
nicht auf und benutzen Sie es nicht.
Halten Sie sich an die mitgelieferte
Montageanleitung.
Die Mindestabstände zu anderen
Geräten und Küchenmöbeln sind
einzuhalten.
Seien Sie beim Umsetzen des Geräts
vorsichtig, denn es ist schwer. Tragen
Sie stets Sicherheitshandschuhe.
Dichten Sie die Ausschnittskanten mit
einem Dichtungsmittel ab, um ein
•
•
•
•
Aufquellen durch Feuchtigkeit zu
verhindern.
Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit.
Installieren Sie das Gerät nicht direkt
neben einer Tür oder unter einem
Fenster. So kann heißes
Kochgeschirr nicht herunterfallen,
wenn die Tür oder das Fenster
geöffnet wird.
Wird das Gerät über Schubladen
eingebaut, achten Sie darauf, dass
zwischen dem Geräteboden und der
oberen Schublade ein ausreichender
Abstand für die Luftzirkulation
vorhanden ist.
Der Boden des Geräts kann heiß
werden. Achten Sie darauf eine
feuerfeste Trennplatte unter dem
Gerät anzubringen, damit der Boden
nicht zugänglich ist.
DEUTSCH
•
Achten Sie darauf, dass zwischen der
Arbeitsplatte und dem Gerät darunter
ein Abstand von 2 mm zur Belüftung
frei gelassen wird. Schäden, die durch
das Fehlen eines Belüftungsabstands
entstehen, sind von der Garantie
ausgenommen.
•
2.2 Elektrischer Anschluss
WARNUNG!
Brand- und
Stromschlaggefahr.
•
•
•
•
•
•
•
•
•
•
•
•
Alle elektrischen Anschlüsse sind von
einem geprüften Elektriker
vorzunehmen.
Das Gerät muss geerdet sein.
Vor der Durchführung jeglicher
Arbeiten muss das Gerät von der
elektrischen Stromversorgung
getrennt werden.
Stellen Sie sicher, dass die
elektrischen Daten auf dem
Typenschild den Daten Ihrer
Stromversorgung entsprechen.
Wenden Sie sich andernfalls an eine
Elektrofachkraft.
Achten Sie darauf, dass das Gerät
ordnungsgemäß montiert wird. Wenn
freiliegende oder ungeeignete
Netzkabel oder Netzstecker (fall
vorhanden) verwendet werden, kann
der Anschluss überhitzen.
Stellen Sie sicher, dass Sie das
richtige Kabel für den elektrischen
Netzanschluss verwenden.
Achten Sie darauf, dass das
Netzkabel nicht lose hängt oder sich
verheddert.
Sorgen Sie dafür, dass ein
Berührungsschutz installiert wird.
Verwenden Sie die Zugentlastung für
das Kabel.
Stellen Sie beim elektrischen
Anschluss des Gerätes sicher, dass
das Netzkabel oder ggf. der
Netzstecker nicht mit dem heißen
Gerät oder heißem Kochgeschirr in
Berührung kommt.
Verwenden Sie keine
Mehrfachsteckdosen oder
Verlängerungskabel.
Achten Sie darauf, Netzstecker (falls
vorhanden) und Netzkabel nicht zu
•
•
•
•
•
2.3 Gebrauch
WARNUNG!
Verletzungs-, Verbrennungsund Stromschlaggefahr.
•
•
•
•
•
5
beschädigen. Wenden Sie sich zum
Austausch des beschädigten
Netzkabels an unseren autorisierten
Kundendienst oder eine
Elektrofachkraft.
Alle Teile, die gegen direktes
Berühren schützen sowie die
isolierten Teile müssen so befestigt
werden, dass sie nicht ohne
Werkzeug entfernt werden können.
Stecken Sie den Netzstecker erst
nach Abschluss der Montage in die
Steckdose. Stellen Sie sicher, dass
der Netzstecker nach der Montage
noch zugänglich ist.
Falls die Steckdose lose ist, schließen
Sie den Netzstecker nicht an.
Ziehen Sie nicht am Netzkabel, wenn
Sie das Gerät von der
Stromversorgung trennen möchten.
Ziehen Sie stets am Netzstecker.
Verwenden Sie nur geeignete
Trennvorrichtungen: Überlastschalter,
Sicherungen (Schraubsicherungen
müssen aus dem Halter entfernt
werden können),
Fehlerstromschutzschalter und
Schütze.
Die elektrische Installation muss eine
Trenneinrichtung aufweisen, mit der
Sie das Gerät allpolig von der
Stromversorgung trennen können. Die
Trenneinrichtung muss mit einer
Kontaktöffnungsbreite von
mindestens 3 mm ausgeführt sein.
Entfernen Sie vor dem ersten
Gebrauch das gesamte
Verpackungsmaterial, die Aufkleber
und Schutzfolie (falls vorhanden).
Das Gerät ist für die Verwendung im
Haushalt vorgesehen.
Nehmen Sie keine technischen
Änderungen am Gerät vor.
Die Lüftungsöffnungen dürfen nicht
abgedeckt werden.
Lassen Sie das Gerät bei Betrieb
nicht unbeaufsichtigt.
6
www.electrolux.com
•
•
•
•
•
•
•
•
Schalten Sie die Kochzonen nach
jedem Gebrauch aus.
Verlassen Sie sich nicht auf die
Topferkennung.
Legen Sie kein Besteck und keine
Topfdeckel auf die Kochzonen. Sie
werden heiß.
Bedienen Sie das Gerät nicht mit
feuchten oder nassen Händen oder
wenn es mit Wasser in Kontakt
gekommen ist.
Benutzen Sie das Gerät nicht als
Arbeits- oder Abstellfläche.
Hat die Geräteoberfläche einen
Sprung, trennen Sie das Gerät
umgehend von der
Spannungsversorgung. Dies dient zur
Vermeidung eines Stromschlags.
Benutzer mit einem
Herzschrittmacher müssen einen
Mindestabstand von 30 cm zu den
Induktionskochzonen einhalten, wenn
das Gerät in Betrieb ist.
Wenn Sie Nahrungsmittel in heißes Öl
geben, kann dieses spritzen.
WARNUNG!
Brand- und
Explosionsgefahr!
•
•
•
•
Erhitzte Öle und Fette können
brennbare Dämpfe freisetzen. Halten
Sie Flammen und erhitzte
Gegenstände beim Kochen mit Fetten
und Ölen von diesen fern.
Die von sehr heißem Öl freigesetzten
Dämpfe können eine Selbstzündung
verursachen.
Bereits verwendetes Öl kann
Lebensmittelreste enthalten und
schon bei niedrigeren Temperaturen
eher einen Brand verursachen als
frisches Öl.
Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt
sind, im Gerät, auf dem Gerät oder in
der Nähe des Geräts.
•
•
•
•
•
•
2.4 Reinigung und Pflege
•
•
•
•
•
Stellen Sie kein heißes Kochgeschirr
auf das Bedienfeld.
Reinigen Sie das Gerät regelmäßig,
um eine Abnutzung des
Oberflächenmaterials zu verhindern.
Schalten Sie das Gerät vor dem
Reinigen aus und lassen Sie es
abkühlen.
Trennen Sie das Gerät vor
Wartungsarbeiten von der
Spannungsversorgung.
Reinigen Sie das Gerät nicht mit
einem Wasser- oder Dampfstrahl.
Reinigen Sie das Gerät mit einem
weichen, feuchten Tuch. Verwenden
Sie ausschließlich Neutralreiniger
Benutzen Sie keine Scheuermittel,
scheuernde
Reinigungsschwämmchen,
Lösungsmittel oder
Metallgegenstände.
2.5 Entsorgung
WARNUNG!
Das Gerät könnte
beschädigt werden.
•
Lassen Sie das Kochgeschirr nicht
leerkochen.
Lassen Sie keine Gegenstände oder
Kochgeschirr auf das Gerät fallen. Die
Oberfläche könnte beschädigt
werden.
Schalten Sie die Kochzonen niemals
ein, wenn sich kein Kochgeschirr
darauf befindet, oder wenn das
Kochgeschirr leer ist.
Legen Sie keine Alufolie auf das
Gerät.
Kochgeschirr aus Gusseisen oder
Aluminiumguss oder mit beschädigten
Böden kann die Glas-/
Glaskeramikoberfläche verkratzen.
Heben Sie das Kochgeschirr stets an,
wenn Sie es auf der Kochfläche
umsetzen möchten.
Dieses Gerät ist nur zum Kochen
bestimmt. Jeder andere Gebrauch ist
als bestimmungsfremd anzusehen,
zum Beispiel das Beheizen eines
Raums.
WARNUNG!
Verletzungs- und
Erstickungsgefahr.
•
Für Informationen zur
ordnungsgemäßen Entsorgung des
DEUTSCH
•
•
2.6 Service
Geräts wenden Sie sich an die
zuständige kommunale Behörde vor
Ort.
Trennen Sie das Gerät von der
Stromversorgung.
Schneiden Sie das Netzkabel ab, und
entsorgen Sie es.
•
Wenden Sie sich zur Reparatur des
Geräts an einen autorisierten
Kundendienst.
Verwenden Sie ausschließlich
Originalersatzteile.
•
3. GERÄTEBESCHREIBUNG
3.1 Kochfeldanordnung
1
1
180 mm
180 mm
210 mm
145 mm
1
1 Induktionskochzone
2 Bedienfeld
1
2
3.2 Bedienfeldanordnung
1 2
3
4
11
5
6
10
9
7
8
Bedienen Sie das Gerät über die Sensorfelder. Die Anzeigen, Kontrolllampen und
akustischen Signale informieren Sie über die aktiven Funktionen.
Sen‐
sor‐
feld
Funktion
Anmerkung
1
EIN/AUS
Ein- und Ausschalten des Kochfeldes.
2
Tastensperre / Kindersi‐
cherung
Verriegeln/Entriegeln des Bedienfelds.
3
STOP+GO
Ein- und Ausschalten der Funktion.
Kochstufenanzeige
Zeigt die Kochstufe an.
4
-
7
8
www.electrolux.com
5
6
Sen‐
sor‐
feld
Funktion
-
Kochzonen-Anzeigen des Zeigen an, für welche Kochzone die Zeit
Timers
eingestellt wurde.
-
Timer-Anzeige
Zeigt die Zeit in Minuten an.
Hob²Hood
Ein- und Ausschalten des manuellen Mo‐
dus der Funktion.
-
Auswählen der Kochzone.
-
Erhöhen oder Verringern der Zeit.
Power-Funktion
Ein- und Ausschalten der Funktion.
Einstellskala
Einstellen der Kochstufe.
7
8
/
9
10
11
-
Anmerkung
3.3 Anzeigen der Kochstufen
Display
Beschreibung
Die Kochzone ist ausgeschaltet.
Die Kochzone ist eingeschaltet.
-
Die Funktion STOP+GO ist in Betrieb.
Die Funktion Ankochautomatik ist in Betrieb.
Power-Funktion ist eingeschaltet.
+ Zahl
Eine Störung ist aufgetreten.
/
OptiHeat Control (Restwärmeanzeige, 3-stufig): Weitergaren/
Warmhalten/Restwärme.
/
Die Funktion Tastensperre /Kindersicherung ist in Betrieb.
Das Kochgeschirr ist ungeeignet oder zu klein bzw. es befindet
sich kein Kochgeschirr auf der Kochzone.
Die Funktion Abschaltautomatik ist in Betrieb.
DEUTSCH
3.4 OptiHeat Control
(Restwärmeanzeige, 3-stufig)
WARNUNG!
/
/
Es besteht
Verbrennungsgefahr durch
Restwärme. Die Anzeige
zeigt die Restwärmestufe
an.
9
Die Induktionskochzonen erzeugen die
erforderliche Hitze zum Kochen direkt im
Boden des Kochgeschirrs. Die
Glaskeramik wird nur durch die Wärme
des Kochgeschirrs erhitzt.
4. TÄGLICHER GEBRAUCH
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
4.1 Ein- und Ausschalten
Berühren Sie
1 Sekunde lang , um
das Kochfeld ein- oder auszuschalten.
Verhältnis zwischen der Kochstufe
und der Zeit, nach der das Kochfeld
ausgeschaltet wird:
Kochstufe
,1-3
Das Kochfeld
wird ausgeschal‐
tet nach
6 Stunden
4.2 Abschaltautomatik
4-7
5 Stunden
Mit dieser Funktion wird das Kochfeld
in folgenden Fällen automatisch
ausgeschaltet:
8-9
4 Stunden
10 - 14
1,5 Stunden
•
•
•
•
•
•
Alle Kochzonen sind ausgeschaltet.
Nach dem Einschalten des Kochfelds
wird keine Kochstufe gewählt.
Das Bedienfeld ist mehr als 10
Sekunden mit verschütteten
Lebensmitteln oder einem
Gegenstand bedeckt (Topf, Tuch
usw.). Ein akustisches Signal ertönt
und das Kochfeld schaltet ab.
Entfernen Sie den Gegenstand oder
reinigen Sie das Bedienfeld.
Das Kochfeld wird zu heiß (wenn
beispielsweise ein Topf leerkocht).
Lassen Sie die Kochzone abkühlen,
bevor Sie das Kochfeld wieder
verwenden.
Sie verwenden ungeeignetes
Kochgeschirr. Das Symbol
leuchtet und die Kochzone wird
automatisch nach 2 Minuten
ausgeschaltet.
Eine Kochzone wurde nicht
ausgeschaltet bzw. die Kochstufe
wurde nicht geändert. Nach einer
Weile leuchtet
auf und das
Kochfeld schaltet sich aus.
4.3 Kochstufe
Einstellen oder Ändern der Kochstufe:
Berühren Sie die Einstellskala auf der
gewünschten Kochstufe oder fahren Sie
mit dem Finger entlang der Skala bis zur
gewünschten Kochstufe.
4.4 Ankochautomatik
Wenn Sie diese Funktion einschalten,
lässt sich die erforderliche
Kochstufeneinstellung in kürzerer Zeit
erzielen. Bei Verwendung dieser
Funktion wird eine gewisse Zeit lang die
höchste Kochstufe eingestellt und
anschließend auf die erforderliche Stufe
zurückgeschaltet.
10
www.electrolux.com
Zum Einschalten der
Funktion muss die Kochzone
abgekühlt sein.
Einschalten der Funktion für eine
Kochzone: Berühren Sie
(
leuchtet). Berühren Sie dann gleich
danach die gewünschte Kochstufe. Nach
3 Sekunden leuchtet
auf.
Ausschalten der Funktion: Ändern Sie
die Kochstufe.
4.5 Power-Funktion
Diese Funktion stellt den
Induktionskochzonen zusätzliche
Leistung zur Verfügung. Für die
Induktionskochzone kann diese Funktion
nur für einen begrenzten Zeitraum
eingeschaltet werden. Danach schaltet
die Induktionskochzone automatisch auf
die höchste Kochstufe um.
Siehe Kapitel „Technische
Daten“.
Einschalten der Funktion für eine
Kochzone: Berühren Sie
leuchtet.
.
So wird die Restzeit angezeigt:
Wählen Sie die Kochzone mit
aus.
Die Kontrolllampe der Kochzone blinkt
schneller. Das Display zeigt die Restzeit
an.
Ändern der Zeit: Wählen Sie die
Kochzone mit
oder
aus. Berühren Sie
.
Ausschalten der Funktion: Wählen Sie
die Kochzone mit
und berühren Sie
. Die Restzeit wird auf 00
heruntergezählt. Die Kontrolllampe der
Kochzone erlischt.
Wenn die eingestellte Zeit
abgelaufen ist, ertönt ein
Signalton und 00 blinkt. Die
Kochzone wird
ausgeschaltet.
Ausschalten des Signaltons: Berühren
Sie
.
CountUp Timer (Garzeitmesser)
Benutzen Sie diese Funktion, um
festzustellen wie lange die Kochzone
bereits in Betrieb ist.
Auswählen der Kochzone: Berühren
Ausschalten der Funktion: Ändern Sie
die Kochstufe.
so oft, bis die Kontrolllampe der
Sie
gewünschten Kochzone aufleuchtet.
4.6 Timer
Einschalten der Funktion: Berühren
Kurzzeitmesser
Mit dieser Funktion stellen Sie ein, wie
lange eine Kochzone für einen einzelnen
Kochvorgang eingeschaltet bleiben soll.
Stellen Sie zuerst die Kochzone und
dann die Funktion ein. Sie können die
Kochstufe einstellen, bevor Sie die
Funktion einstellen oder danach.
Auswählen der Kochzone: Berühren
Sie
so oft, bis die Kontrolllampe der
gewünschten Kochzone aufleuchtet.
Einschalten der Funktion: Berühren
Sie
des Timers, um die Zeit
einzustellen (00 - 99 Minuten). Wenn die
Kontrolllampe der Kochzone langsam
blinkt, wird die Zeit heruntergezählt.
Sie
des Timers.
leuchtet auf.
Wenn die Kontrolllampe der Kochzone
langsamer blinkt, wird die Zeit
hochgezählt. Das Display schaltet um
zwischen
(Minuten).
und der abgelaufenen Zeit
So können Sie feststellen, wie lange
die Kochzone bereits in Betrieb ist:
Wählen Sie die Kochzone mit
aus.
Die Kontrolllampe der Kochzone blinkt
schneller. Im Display wird die
Einschaltdauer der Zone angezeigt.
Ausschalten der Funktion: Wählen Sie
die Kochzone mit
und berühren Sie
oder . Die Kontrolllampe der
Kochzone erlischt.
DEUTSCH
Diese Funktion verhindert ein
versehentliches Einschalten des
Kochfelds.
Kochstufenanzeige
Zum Einschalten der Funktion:
anzeigt).
Einschalten der Funktion: Berühren
Sie . Berühren Sie
oder
des
Timers, um die Zeit einzustellen. Wenn
die eingestellte Zeit abgelaufen ist, ertönt
ein Signalton und 00 blinkt.
Ausschalten des Signaltons: Berühren
Sie
.
Die Funktion hat keine
Auswirkung auf den
Kochzonenbetrieb.
4.7 STOP+GO
Mit dieser Funktion werden alle
eingeschalteten Kochzonen auf die
niedrigste Kochstufe geschaltet.
Ist die Funktion eingeschaltet, lässt sich
die Kochstufe nicht ändern.
Die Funktion unterbricht nicht die
Uhrfunktionen.
Einschalten der Funktion: Berühren
Sie
.
leuchtet.
Ausschalten der Funktion: Berühren
Sie . Die vorherige Kochstufe wird
angezeigt.
4.8 Tastensperre
Sie können das Bedienfeld sperren,
wenn Kochzonen eingeschaltet sind. So
wird verhindert, dass die Kochstufe
versehentlich geändert wird.
Stellen Sie zuerst die Kochstufe ein.
Einschalten der Funktion:Berühren Sie
.
leuchtet 4 Sekunden.Der Timer
bleibt eingeschaltet.
Ausschalten der Funktion: Berühren
Sie . Die vorherige Kochstufe wird
angezeigt.
Diese Funktion wird auch
ausgeschaltet, sobald das
Kochfeld ausgeschaltet wird.
11
4.9 Kindersicherung
Kurzzeitwecker
Sie können diese Funktion als KurzzeitWecker benutzen, wenn das Gerät
eingeschaltet ist und die Kochzonen
nicht in Betrieb sind (die
ein.
Schalten Sie das Kochfeld mit
Stellen Sie keine Kochstufe ein.
Berühren Sie
vier Sekunden.
leuchtet. Schalten Sie das Kochfeld mit
aus.
Zum Ausschalten der Funktion:
Schalten Sie das Kochfeld mit
ein.
Stellen Sie keine Kochstufe ein.
Berühren Sie
vier Sekunden.
leuchtet. Schalten Sie das Kochfeld mit
aus.
Vorübergehendes Ausschalten der
Funktion für einen einzelnen
Kochvorgang: Schalten Sie das
Kochfeld mit
ein. Die Kontrolllampe
leuchtet. Berühren Sie 4 Sekunden
lang . Stellen Sie die Kochstufe
innerhalb von 10 Sekunden ein. Das
Kochfeld kann jetzt benutzt werden.
Wenn Sie das Kochfeld mit
ausschalten, wird diese Funktion wieder
eingeschaltet.
4.10 OffSound Control (Einund Ausschalten des
Signaltons)
Schalten Sie das Kochfeld aus. Berühren
Sie 3 Sekunden lang . Das Display
wird ein- und ausgeschaltet. Berühren
Sie 3 Sekunden lang
. Es wird
angezeigt. Berühren Sie
Timers zum Auswählen von:
oder
des
•
- Der Signalton ist ausgeschaltet
•
- Der Signalton ist eingeschaltet
Warten Sie, bis das Kochfeld
automatisch ausgeschaltet wird, um Ihre
Auswahl zu bestätigen.
Haben Sie die Funktion auf
eingestellt, ertönt der Signalton nur in
folgenden Fällen:
12
www.electrolux.com
•
•
•
•
Bei der Berührung von
Kurzzeitwecker erlischt
Kurzzeitmesser erlischt
Wenn das Bedienfeld bedeckt ist.
•
4.11 Leistungsbegrenzung
•
Werkseitig ist das Kochfeld auf die
höchstmögliche Leistungsstufe
eingestellt.
•
Erhöhen oder Verringern der
Leistungsstufe:
1. Schalten Sie das Kochfeld aus.
2. Berühren Sie 3 Sekunden lang
Das Display wird ein- und
ausgeschaltet.
.
3. Berühren Sie 3 Sekunden lang
.
Es wird
oder
4. Berühren Sie
angezeigt.
. Es wird P0 anzeigt.
Phase angeschlossenen Kochzonen
aufgeteilt.
Diese Funktion wird eingeschaltet,
sobald die Gesamtleistung aller an
dieselbe Phase angeschlossenen
Kochzonen 3700 W übersteigt.
Mit dieser Funktion wird die Leistung
der anderen, an dieselbe Phase
angeschlossenen Kochzonen
verringert.
Die Anzeige der reduzierten
Kochzonen wechselt zwischen zwei
Kochstufen.
Funktion Power-Management mit
Funktion Leistungsbegrenzung
Wenn Sie die Funktion
Leistungsbegrenzung auf 4,5 kW oder
niedriger einstellen, wird die Leistung
des Kochfelds auf alle Kochzonen
verteilt.
5. Berühren Sie / des Timers, um
die Leistungsstufe einzustellen.
Leistungsstufen
Siehe Kapitel „Technische Daten“.
•
•
•
•
•
•
•
•
•
•
P0 – 7200 W
P1 – 1500 W
P2 – 2000 W
P3 – 2500 W
P4 – 3000 W
P5 – 3500 W
P6 – 4000 W
P7 – 4500 W
P8 – 5000 W
P9 – 6000 W
ACHTUNG!
Achten Sie darauf, dass die
gewählte Leistungsstufe für
die Sicherungen in der
Hausinstallation geeignet ist.
4.12 Funktion PowerManagement
•
•
•
Die Kochzonen werden je nach Lage
auf dem Kochfeld und der Anzahl der
Phasen gruppiert. Siehe Abbildung.
Jede Phase darf bis maximal 3700 W
belastet werden.
Mit dieser Funktion wird die Leistung
zwischen den einzelnen, an dieselbe
Wenn Sie die Funktion
Leistungsbegrenzung auf mehr als 4,5
kW einstellen, wird die Leistung des
Kochfelds zwischen zwei Kochzonen
eines Paars verteilt.
DEUTSCH
4.13 Hob²Hood
Diese innovative automatische Funktion
verbindet das Kochfeld mit einer
speziellen Dunstabzugshaube. Das
Kochfeld und die Dunstabzugshaube
kommunizieren mit Hilfe von
Infrarotsignalen. Die Drehzahl des
Lüfters wird automatisch eingestellt. Sie
richtet sich nach dem eingestellten
Modus und der Temperatur des
heißesten Kochgeschirrs auf dem
Kochfeld. Sie können den Lüfter auch
manuell auf dem Bedienfeld des
Kochfelds einstellen.
Bei den meisten
Dunstabzugshauben ist das
Fernsteuerungssystem
werkseitig ausgeschaltet.
Schalten Sie es ein, bevor
Sie die Funktion nutzen.
Weitere Informationen finden
Sie in der Anleitung der
Dunstabzugshaube.
Automatikbetrieb der Funktion
Stellen Sie für den automatischen
Betrieb den Modus auf H1 – H6. Das
Kochfeld ist standardmäßig auf H5
gestellt. Die Dunstabzugshaube schaltet
sich ein, wenn Sie das Kochfeld
bedienen. Das Kochfeld misst die
Temperatur des Kochgeschirrs
automatisch und passt die
Geschwindigkeit des Lüfters an.
Automatikbetrieb
Auto‐
mati‐
sche
Ein‐
schal‐
tung
der Be‐
leuch‐
tung
Ko‐
chen1)
Bra‐
ten2)
Modus
H0
Aus
Aus
Aus
Modus
H1
Ein
Aus
Aus
13
Auto‐
mati‐
sche
Ein‐
schal‐
tung
der Be‐
leuch‐
tung
Ko‐
chen1)
Bra‐
ten2)
Modus
H2 3)
Ein
Lüfter‐
ge‐
schwin‐
digkeit 1
Lüfter‐
ge‐
schwin‐
digkeit 1
Modus
H3
Ein
Aus
Lüfter‐
ge‐
schwin‐
digkeit 1
Modus
H4
Ein
Lüfter‐
ge‐
schwin‐
digkeit 1
Lüfter‐
ge‐
schwin‐
digkeit 1
Modus
H5
Ein
Lüfter‐
ge‐
schwin‐
digkeit 1
Lüfter‐
ge‐
schwin‐
digkeit 2
Modus
H6
Ein
Lüfter‐
ge‐
schwin‐
digkeit 2
Lüfter‐
ge‐
schwin‐
digkeit 3
1) Das Kochfeld erkennt, dass gekocht wird
und regelt die Lüftergeschwindigkeit je nach
eingestelltem Automatikbetrieb.
2) Das Kochfeld erkennt, dass gebraten
wird und regelt die Lüftergeschwindigkeit je
nach eingestelltem Automatikbetrieb.
3) In diesem Modus werden der Lüfter und
die Beleuchtung unabhängig von der Tem‐
peratur eingeschaltet.
Ändern des Automatikbetriebs
1. Schalten Sie das Gerät aus.
2. Berühren Sie 3 Sekunden lang
Das Display wird ein- und
ausgeschaltet.
.
3. Berühren Sie 3 Sekunden lang
.
wiederholt, bis
4. Berühren Sie
angezeigt wird.
14
www.electrolux.com
5. Berühren Sie
des Timers, um
einen automatischen Modus
auszuwählen.
Schalten Sie den
Automatikbetrieb aus, um
die Dunstabzugshaube
direkt über deren Bedienfeld
einzustellen.
Wenn Sie nach Kochende
das Kochfeld ausschalten,
kann die Dunstabzugshaube
noch eine gewisse Zeit in
Betrieb sein. Nach dieser
Zeit schaltet das System den
Lüfter automatisch aus.
Während der folgenden 30
Sekunden kann der Lüfter
nicht wieder eingeschaltet
werden.
Manuelles Einstellen der
Lüftergeschwindigkeit
Sie können den Lüfter auch manuell
Lüftergeschwindigkeit manuell ändern.
Durch Drücken von
erhöht sich die
Lüftergeschwindigkeit um eine Stufe.
Wenn Sie die Intensivstufe gewählt
haben und
erneut drücken, wird die
Geschwindigkeit auf 0 gesetzt und die
Dunstabzugshaube ausgeschaltet.
Berühren Sie , um die
Lüftergeschwindigkeit 1 wieder
einzustellen.
Zum erneuten Einschalten
des Automatikbetriebs
schalten Sie das Kochfeld
aus und wieder ein.
Einschalten der Beleuchtung
Sie können das Kochfeld so einstellen,
dass sich die Beleuchtung automatisch
einschaltet, wenn Sie das Kochfeld
bedienen. Stellen Sie hierzu den
Automatikmodus auf H1 – H6.
Die Beleuchtung der
Dunstabzugshaube schaltet
sich 2 Minuten nach
Ausschalten des Kochfelds
aus.
einstellen. Berühren Sie hierzu , wenn
das Kochfeld eingeschaltet ist. Auf diese
Weise wird der Automatikbetrieb
ausgeschaltet und Sie können die
5. TIPPS UND HINWEISE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
5.1 Kochgeschirr
Das Kochgeschirr wird bei
Induktionskochzonen durch
ein starkes Magnetfeld sehr
schnell erhitzt.
Benutzen Sie für die
Induktionskochzonen
geeignetes Kochgeschirr.
Kochgeschirrmaterial
•
•
Geeignet: Gusseisen, Stahl,
emaillierter Stahl, Edelstahl, ein
mehrlagiger Topfboden (wenn vom
Hersteller als geeignet markiert).
Nicht geeignet: Aluminium, Kupfer,
Messing, Glas, Keramik, Porzellan.
Kochgeschirr eignet sich für
Induktions-Kochfelder, wenn:
•
•
Eine geringe Wassermenge auf einer
Kochzone, die auf die höchste Stufe
geschaltet ist, sehr schnell aufkocht.
Ein Magnet vom Geschirrboden
angezogen wird.
Der Boden des
Kochgeschirrs sollte so dick
und flach wie möglich sein.
Abmessungen des Kochgeschirrs
Induktionskochzonen passen sich der
Größe des Geschirrbodens bis zu einer
bestimmten Grenze automatisch an.
Die Kochzoneneffizienz hängt vom
Durchmesser des Kochgeschirrs ab. An
Kochgeschirr mit einem kleineren
Durchmesser als der
Mindestdurchmesser gelangt nur ein Teil
der von der Kochzone erzeugten Hitze.
DEUTSCH
Siehe Kapitel „Technische
Daten“.
5.2 Betriebsgeräusche
Es gibt verschiedene
Betriebsgeräusche:
•
•
•
•
•
Knacken: Das Kochgeschirr besteht
aus unterschiedlichen Materialien
(Sandwichkonstruktion).
Pfeifen: Sie haben die Kochzone auf
eine hohe Stufe geschaltet und das
Kochgeschirr besteht aus
unterschiedlichen Materialien
(Sandwichkonstruktion).
Summen: Sie haben die Kochzone
auf eine hohe Stufe geschaltet.
Klicken: Bei elektronischen
Schaltvorgängen.
Zischen, Surren: Der Ventilator läuft.
15
Kurzzeitmessers ab. Die Abschaltzeit
hängt von der eingestellten Kochstufe
und der Gardauer ab.
5.4 Anwendungsbeispiele zum
Kochen
Das Verhältnis zwischen der Kochstufe
und dem Energieverbrauch der
Kochzone ist nicht linear. Bei einer
höheren Kochstufe steigt der
Energieverbrauch der Kochzone nicht
proportional an. Das bedeutet, dass die
Kochzone, die auf eine mittlere
Kochstufe eingestellt ist, weniger als die
Hälfte ihrer maximalen Leistung
verbraucht.
Bei den Angaben in der
folgenden Tabelle handelt es
sich um Richtwerte.
Die Geräusche sind normal und
weisen nicht auf eine Störung des
Kochfelds hin.
5.3 Öko Timer (Öko-Timer)
Um Energie zu sparen, schaltet sich die
Kochzonenheizung vor dem Signal des
Kochstufe
-1
Verwendung:
Dauer
(Min.)
Hinweise
Warmhalten von gegarten
Speisen.
Nach
Bedarf
Legen Sie einen Deckel auf
das Kochgeschirr.
1-3
Sauce Hollandaise, Schmel‐ 5 - 25
zen von: Butter, Schokolade,
Gelatine.
Gelegentlich umrühren.
1-3
Stocken: Lockere Omeletts,
gebackene Eier.
10 - 40
Mit Deckel garen.
3-5
Köcheln von Reis und Milch‐
gerichten, Erhitzen von Fer‐
tiggerichten.
25 - 50
Mindestens doppelte Menge
Flüssigkeit zum Reis geben,
Milchgerichte zwischendurch
umrühren.
5-7
Dünsten von Gemüse, Fisch, 20 - 45
Fleisch.
Einige Esslöffel Flüssigkeit
hinzugeben.
7-9
Dampfgaren von Kartoffeln.
Max. ¼ l Wasser für 750 g
Kartoffeln verwenden.
20 - 60
16
www.electrolux.com
Kochstufe
Verwendung:
Dauer
(Min.)
Hinweise
7-9
Kochen größerer Speise‐
60 mengen, Eintopfgerichte und 150
Suppen.
Bis zu 3 l Flüssigkeit plus
Zutaten.
9 - 12
Bei geringer Hitze anbraten: Nach
Schnitzel, Cordon bleu, Kote‐ Bedarf
lett, Frikadellen, Bratwürste,
Leber, Mehlschwitze, Eier,
Pfannkuchen, Donuts.
Nach der Hälfte der Zeit
wenden.
12 - 13
Braten bei starker Hitze:
5 - 15
Rösti, Lendenstücke, Steaks.
Nach der Hälfte der Zeit
wenden.
14
Aufkochen von Wasser, Nudeln kochen, Anbraten von Fleisch (Gu‐
lasch, Schmorbraten), Frittieren von Pommes frites.
Aufkochen großer Mengen Wasser. Die Power-Funktion wird einge‐
schaltet.
5.5 Tipps und Hinweise für die
Funktion Hob²Hood
Wenn Sie das Kochfeld mit dieser
Funktion betreiben:
•
•
•
•
Das Bedienfeld der
Dunstabzugshaube vor direkter
Sonneneinstrahlung schützen.
Keine Halogenstrahler auf das
Bedienfeld der Dunstabzugshaube
richten.
Das Bedienfeld des Kochfelds nicht
abdecken.
Den Signalfluss zwischen dem
Kochfeld und der Dunstabzugshaube
nicht mit der Hand oder einem
Kochgeschirrgriff unterbrechen Siehe
Abbildung. Die abgebildete
Dunstabzugshaube ist nur
beispielhaft.
Andere Geräte mit
Fernbedienung können das
Signal beeinträchtigen. Um
dies zu vermeiden, die
Fernbedienung des Gerätes
und des Kochfelds nicht
gleichzeitig verwenden.
Dunstabzugshauben mit der Funktion
Hob²Hood
Die komplette Palette von
Dunstabzugshauben, die mit dieser
Funktion ausgestattet sind, finden Sie
auf unserer Verbraucher-Website. Die
Electrolux Dunstabzugshauben, die mit
DEUTSCH
17
dieser Funktion ausgestattet sind, sind
mit dem Symbol
gekennzeichnet.
6. REINIGUNG UND PFLEGE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
6.1 Allgemeine Informationen
•
•
•
•
•
Reinigen Sie das Kochfeld nach
jedem Gebrauch.
Achten Sie immer darauf, dass der
Boden des Kochgeschirrs sauber ist.
Kratzer oder dunkle Flecken auf der
Oberfläche beeinträchtigen die
Funktionsfähigkeit des Kochfelds
nicht.
Verwenden Sie einen Spezialreiniger
zur Reinigung der
Kochfeldoberfläche.
Verwenden Sie einen speziellen
Reinigungsschaber für Glas.
•
Plastikfolie, zuckerhaltige
Lebensmittel. Andernfalls können die
Verschmutzungen das Kochfeld
beschädigen. Den speziellen
Reinigungsschaber schräg zur
Glasfläche ansetzen und über die
Oberfläche bewegen.
Folgendes kann nach
ausreichender Abkühlung des
Kochfelds entfernt werden: Kalkund Wasserränder, Fettspritzer und
metallisch schimmernde
Verfärbungen. Reinigen Sie das
Kochfeld mit einem feuchten Tuch
und etwas Spülmittel. Wischen Sie
das Kochfeld nach der Reinigung mit
einem weichen Tuch trocken.
6.2 Reinigen des Kochfelds
•
Folgendes muss sofort entfernt
werden: geschmolzener Kunststoff,
7. FEHLERSUCHE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
7.1 Was tun, wenn ...
Problem
Mögliche Ursache
Abhilfe
Das Kochfeld kann nicht
eingeschaltet oder bedient
werden.
Das Kochfeld ist nicht oder
nicht ordnungsgemäß an
die Spannungsversorgung
angeschlossen.
Prüfen Sie, ob das Koch‐
feld ordnungsgemäß an
die Spannungsversorgung
angeschlossen ist. Neh‐
men Sie dazu den An‐
schlussplan zu Hilfe.
18
www.electrolux.com
Problem
Mögliche Ursache
Abhilfe
Die Sicherung hat ausge‐
löst.
Vergewissern Sie sich,
dass die Sicherung der
Grund für die Störung ist.
Löst die Sicherung wieder‐
holt aus, wenden Sie sich
an eine zugelassene Elekt‐
rofachkraft.
Schalten Sie das Kochfeld
erneut ein und stellen Sie
innerhalb von 10 Sekun‐
den die Kochstufe ein.
Zwei oder mehr Sensorfel‐ Berühren Sie nur ein Sen‐
der wurden gleichzeitig be‐ sorfeld.
rührt.
Die Funktion STOP+GO ist Siehe Kapitel „Täglicher
in Betrieb.
Gebrauch“.
Wasser- oder Fettspritzer
befinden sich auf dem Be‐
dienfeld.
Wischen Sie das Bedien‐
feld ab.
Ein akustisches Signal er‐ Mindestens ein Sensorfeld
tönt und das Kochfeld
wurde bedeckt.
schaltet ab.
Wenn das Kochfeld ausge‐
schaltet wird, ertönt ein
akustisches Signal.
Entfernen Sie den Gegen‐
stand von den Sensorfel‐
dern.
Das Kochfeld wird ausge‐
schaltet.
Sie haben etwas auf das
Entfernen Sie den Gegen‐
stand vom Sensorfeld.
Restwärmeanzeige leuch‐
tet nicht.
Die Kochzone ist nicht
heiß, da sie nur kurze Zeit
in Betrieb war.
War die Kochzone lange
genug eingeschaltet, um
heiß zu sein, wenden Sie
sich an den autorisierten
Kundendienst.
Die Funktion Hob²Hood
wird nicht ausgeführt.
Sie haben das Bedienfeld
bedeckt.
Entfernen Sie den Gegen‐
stand vom Bedienfeld.
Die Funktion Ankochauto‐
matik wird nicht ausge‐
führt.
Die Kochzone ist heiß.
Lassen Sie die Kochzone
lange genug abkühlen.
Die höchste Kochstufe ist
eingestellt.
Die höchste Kochstufe hat
die gleiche Leistung wie
die Funktion.
Sensorfeld
gestellt.
Die Kochstufe schaltet zwi‐ Die Funktion Power-Ma‐
schen zwei Kochstufen hin nagement ist in Betrieb.
und her.
Siehe Kapitel „Täglicher
Gebrauch“.
DEUTSCH
19
Problem
Mögliche Ursache
Abhilfe
Die Sensorfelder werden
heiß.
Das Kochgeschirr ist zu
groß, oder Sie haben es zu
nahe an die Bedienele‐
mente gestellt.
Stellen Sie großes Koch‐
geschirr nach Möglichkeit
auf die hinteren Kochzo‐
nen.
Es ertönt kein Signalton,
wenn Sie die Sensorfelder
des Bedienfelds berühren.
Der Signalton ist ausge‐
schaltet.
Schalten Sie den Signalton
ein.
Siehe Kapitel „Täglicher
Gebrauch“.
leuchtet.
Abschaltautomatik ist ein‐
geschaltet.
Schalten Sie das Kochfeld
aus und wieder ein.
leuchtet.
Die Funktion Kindersiche‐
rung oder Tastensperre ist
in Betrieb.
Siehe Kapitel „Täglicher
Gebrauch“.
leuchtet.
Es wurde kein Kochge‐
schirr auf die Kochzone
gestellt.
Stellen Sie Kochgeschirr
auf die Kochzone.
Sie verwenden ungeeigne‐ Benutzen Sie geeignetes
tes Kochgeschirr.
Kochgeschirr.
Siehe Kapitel „Tipps und
Hinweise“.
und eine Zahl werden
angezeigt.
Der Durchmesser des
Kochgeschirrbodens ist zu
klein für die Kochzone.
Verwenden Sie Kochge‐
schirr mit den richtigen Ab‐
messungen.
Siehe Kapitel „Technische
Daten“.
Es ist ein Fehler im Koch‐
feld aufgetreten.
Trennen Sie das Kochfeld
eine Zeit lang vom Strom‐
netz. Schalten Sie die Si‐
cherung im Sicherungskas‐
ten der Hausinstallation
aus. Schalten Sie die Si‐
cherung wieder ein. Wenn
erneut aufleuchtet,
wenden Sie sich an den
autorisierten Kunden‐
dienst.
20
www.electrolux.com
Problem
leuchtet.
Mögliche Ursache
Abhilfe
Ein Fehler ist aufgetreten,
weil ein Kochgeschirr leer
gekocht ist. Abschaltauto‐
matik und der Überhit‐
zungsschutz für die Koch‐
zone ist eingeschaltet.
Schalten Sie das Kochfeld
aus. Entfernen Sie das hei‐
ße Kochgeschirr. Schalten
Sie die Kochzone nach et‐
wa 30 Sekunden wieder
ein. Wenn das Kochge‐
schirr das Problem verur‐
sacht hat, erlischt die Feh‐
lermeldung. Restwärmean‐
zeige kann eingeschaltet
bleiben. Lassen Sie das
Kochgeschirr lange genug
abkühlen. Prüfen Sie, ob
das Kochgeschirr mit dem
Kochfeld kompatibel ist.
Siehe Kapitel „Tipps und
Hinweise“.
7.2 Wenn Sie das Problem
nicht lösen können...
Wenn Sie das Problem nicht selbst lösen
können, wenden Sie sich an den Händler
oder einen autorisierten Kundendienst.
Geben Sie die Daten, die Sie auf dem
Typenschild finden, an. Geben Sie dabei
den dreistelligen Buchstaben-Code für
die Glaskeramik (befindet sich in der
Ecke der Glasfläche) und die angezeigte
Fehlermeldung an. Vergewissern Sie
sich, dass Sie das Kochfeld korrekt
bedient haben. Wenn Sie das Gerät
falsch bedient haben, fällt auch während
der Garantiezeit für die Reparatur durch
einen Techniker oder Händler eine
Gebühr an. Die Informationen zum
Kundendienst und die
Garantiebedingungen finden Sie im
Garantieheft.
8. MONTAGE
WARNUNG!
Siehe Kapitel
Sicherheitshinweise.
8.1 Vor der Montage
Notieren Sie vor der Montage des
Kochfelds folgende Daten, die Sie auf
dem Typenschild finden. Das
Typenschild ist auf dem Boden des
Kochfelds angebracht.
Seriennummer ............
8.2 Einbau-Kochfelder
Einbau-Kochfelder dürfen nur nach dem
Einbau in bzw. unter normgerechte,
passende Einbauschränke und
Arbeitsplatten betrieben werden.
8.3 Anschlusskabel
•
•
Das Kochfeld wird mit dem
Anschlusskabel geliefert.
Ersetzen Sie das beschädigte Kabel
nur durch ein geeignetes Ersatzkabel.
Für weitere Informationen wenden Sie
sich bitte an Ihren lokalen
autorisierten Kundendienst.
WARNUNG!
Die elektrischen Anschlüsse
müssen von einem
qualifizierten Elektriker
ausgeführt werden.
ACHTUNG!
Verdrillen oder verlöten Sie
die Kabelenden nicht. Dies
ist streng verboten!
DEUTSCH
ACHTUNG!
Schließen Sie das Kabel
nicht ohne Aderendhülse an.
Zweiphasiger Anschluss
1. Entfernen Sie die Aderendhülsen des
schwarzen und braunen Kabels.
2. Isolieren Sie die Enden des braunen
und schwarzen Kabels ab.
Kabelquerschnitt
230V~
400V 2~N
N
N
L1
L
L2
Einphasiger Anschluss - 230 V~
Zweiphasiger Anschluss - 400 V 2 ~ N
Grüngelb
Grüngelb
N
Blaugrau
Blaugrau
N
L
Schwarzbraun
Schwarz
L1
Braun
L2
8.4 Montage
min.
500mm
min.
50mm
min.
2mm
21
3. Bringen Sie eine neue Aderendhülse
von 1,5 mm² an jedem Kabelende
an. (Es wird ein Spezialwerkzeug
benötigt.)
22
www.electrolux.com
min. 2 mm
A
min. 2 mm
A
B
< 20 mm
> 20 mm
min. 500 mm
min
30 mm
B
57 mm
41 mm
31 mm
A
12 mm
28 mm
38 mm
B
min. 500 mm
A
12 mm
28 mm
38 mm
B
57 mm
41 mm
31 mm
min.
38 mm
min.
2 mm
R 5mm
min.
55mm
490+1mm 560+1mm
min.
12 mm
min.
2 mm
DEUTSCH
8.5 Schutzboden
23
Falls Sie einen Schutzboden (optionales
Zubehör) verwenden, ist die Einhaltung
des vorderen Belüftungsabstands von 2
mm und die Schutzmatte direkt unter
dem Gerät nicht nötig. Der Schutzboden
ist möglicherweise in einigen Ländern
nicht erhältlich. Wenden Sie sich an
Ihren Händler vor Ort.
Wenn Sie das Kochfeld über
einem Backofen einsetzen,
können Sie den
Schutzboden nicht
verwenden.
9. TECHNISCHE DATEN
9.1 Typenschild
Modell EHH6540X8K
Typ 58 GAD D5 AT
Induktion 7.2 kW
Ser. Nr. ..........
ELECTROLUX
Produkt-Nummer (PNC) 949 596 327 00
220 - 240 V, 50 - 60 Hz
Made in Germany
7.2 kW
9.2 Technische Daten der Kochzonen
Kochzone
Nennleistung
(höchste
Kochstufe)
[W]
Power-Funkti‐ Power-Funkti‐
on [W]
on maximale
Einschaltdau‐
er [Min.]
Durchmesser
des Kochge‐
schirrs [mm]
Vorne links
2300
3600
10
180 - 210
Hinten links
1800
2800
10
145 - 180
Vorne rechts
1400
2500
4
125 - 145
Hinten rechts
1800
2800
10
145 - 180
Die Leistung der Kochzonen kann
geringfügig von den Daten in der Tabelle
abweichen. Sie ändert sich je nach
Material und Abmessungen des
Kochgeschirrs.
Verwenden Sie für optimale
Kochergebnisse kein Kochgeschirr
dessen Durchmesser größer als der in
der Tabelle angegebene Wert ist.
24
www.electrolux.com
10. ENERGIEEFFIZIENZ
10.1 Produktinformationen gemäß EU 66/2014
Modellidentifikation
EHH6540X8K
Kochfeldtyp
Einbau-Koch‐
feld
Anzahl der Kochzonen
4
Heiztechnologie
Induktion
Durchmesser der kreis‐
förmigen Kochzonen (Ø)
Vorne links
Hinten links
Vorne rechts
Hinten rechts
21,0 cm
18,0 cm
14,5 cm
18,0 cm
Energieverbrauch pro
Kochzone (EC electric
cooking)
Vorne links
Hinten links
Vorne rechts
Hinten rechts
176,9 Wh / kg
169,2 Wh / kg
178,1 Wh / kg
169,2 Wh / kg
Energieverbrauch des
Kochfelds (EC electric
hob)
173,3 Wh / kg
EN 60350-2 - Elektrische Kochgeräte für
den Hausgebrauch - Teil 2: Kochfelder Verfahren zur Messung der
Gebrauchseigenschaften
•
Decken Sie Kochgeschirr, wenn
möglich, mit einem Deckel ab.
•
10.2 Energie sparen
•
Beachten Sie folgende Tipps, um beim
täglichen Kochen Energie zu sparen.
•
Stellen Sie Kochgeschirr auf die
Kochzone, bevor Sie sie einschalten.
Stellen Sie kleineres Kochgeschirr auf
die kleineren Kochzonen.
Stellen Sie das Kochgeschirr mittig
auf die Kochzone.
Nutzen Sie die Restwärme, um die
Speisen warm zu halten oder zu
schmelzen.
•
•
Wenn Sie Wasser erwärmen,
verwenden Sie nur die benötigte
Menge.
11. UMWELTTIPPS
Recyceln Sie Materialien mit dem
Entsorgen Sie Geräte mit diesem Symbol
Symbol . Entsorgen Sie die
Verpackung in den entsprechenden
Recyclingbehältern. Recyceln Sie zum
Umwelt- und Gesundheitsschutz
elektrische und elektronische Geräte.
nicht mit dem Hausmüll. Bringen Sie
das Gerät zu Ihrer örtlichen
Sammelstelle oder wenden Sie sich an
Ihr Gemeindeamt.
*
DEUTSCH
25
26
www.electrolux.com
DEUTSCH
27
867311423-B-092016
www.electrolux.com/shop
Download PDF

advertising
