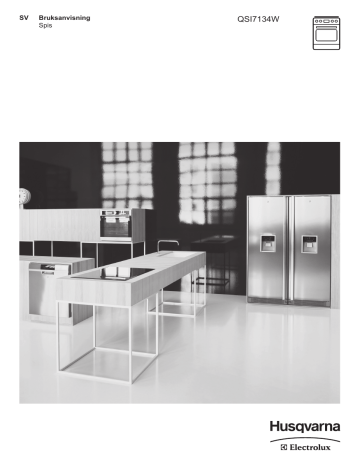

SV
Bruksanvisning
Spis
QSI7134W
2
www.husqvarna-electrolux.se
INNEHÅLL
1. SÄKERHETSINFORMATION.......................................................................................... 3
2. SÄKERHETSFÖRESKRIFTER...........................................................................................5
3. PRODUKTBESKRIVNING................................................................................................7
4. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN....................................................8
5. HÄLL – DAGLIG ANVÄNDNING................................................................................. 10
6. HÄLL - RÅD OCH TIPS..................................................................................................13
7. HÄLL – UNDERHÅLL OCH RENGÖRING................................................................... 15
8. UGN – DAGLIG ANVÄNDNING ................................................................................. 16
9. UGN - KLOCKFUNKTIONER........................................................................................18
10. UGN – RÅD OCH TIPS............................................................................................... 19
11. UGN – UNDERHÅLL OCH RENGÖRING................................................................. 30
12. FELSÖKNING.............................................................................................................. 33
13. INSTALLATION........................................................................................................... 35
14. ENERGIEFFEKTIVITET................................................................................................36
BÄSTA KUND
Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att
du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet
enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att
ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.
Besök vår webbplats för att:
Få tips om användning, broschyrer, felsökare, serviceinformation:
www.husqvarna-electrolux.se
Registrera din produkt för bättre service:
www.husqvarna-electrolux.se
Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:
www.husqvarna-electrolux.se/shop
KUNDTJÄNST OCH SERVICE
Vi rekommenderar att originalreservdelar används.
Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC,
serienummer.
Informationen finns på typskylten.
Varningar/viktig säkerhetsinformation
Allmän information och tips
Miljöinformation
Med reservation för ändringar.
SVENSKA
1.
3
SÄKERHETSINFORMATION
Läs noga de bifogade instruktionerna före installation
och användning av produkten. Tillverkaren kan inte
hållas ansvarig för personskador eller skador på
egendom som orsakats av felaktig installation eller
användning. Förvara alltid instruktionerna tillsammans
med produkten för framtida bruk.
1.1 Säkerhet för barn och handikappade
VARNING!
Risk för kvävning, skador eller permanent
invaliditet.
•
•
•
•
•
•
Denna produkt kan användas av barn från 8 års ålder
och uppåt, och av personer med nedsatt fysisk,
sensorisk eller mental förmåga, samt personer med
bristande erfarenhet och kunskap, om de övervakas
eller instrueras beträffande hur produkten används på
ett säkert sätt och förstår de risker som är förknippade
med användningen.
Låt inte barn leka med produkten.
Håll allt förpackningsmaterial utom räckhåll för barn.
Håll barn och husdjur borta från produkten när den är
igång eller när den svalnar. Åtkomliga delar är mycket
varma.
Om produkten har ett barnlås rekommenderar vi att
du aktiverar det.
Rengöring och användarunderhåll ska inte utföras av
barn utan tillsyn.
1.2 Allmän säkerhet
•
•
•
Endast en behörig person får installera den här
produkten och byta kabel.
Använd inte produkten med en extern timer eller ett
separat fjärrkontrollsystem.
Oövervakad matlagning på en häll med fett eller olja
kan vara farligt och kan leda till brand.
4
www.husqvarna-electrolux.se
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Försök aldrig att släcka en eld med vatten, men stäng
av produkten och täck över flamman, t.ex. med ett
lock eller brandfilt.
Förvara inte saker på kokytorna.
Använd inte ångrengörare vid rengöring av
produkten.
Metallföremål som knivar, gafflar, skedar och lock bör
inte placeras på hällens yta eftersom de blir varma.
Om glaskeramikytan / glasytan är sprucken, stäng av
produkten för att undvika risken för elektriska stötar.
Efter användning, stäng av hällen med dess kontroll
och lita inte på kokkärlsavkänningen.
Produkten blir varm inuti när den är igång. Vidrör inte
värmeelementen som finns i produkten. Använd alltid
handskar för att ta ut eller sätta in tillbehör eller
eldfasta formar.
Koppla från strömtillförseln före underhåll.
Kontrollera att produkten är avstängd innan du byter
lampa för att undvika risken för elstötar.
Använd inte skarpa rengöringsmedel med slipeffekt
eller vassa metallskrapor för att rengöra ugnsluckans
glasskivor eftersom dessa kan repa ytan, vilket i sin tur
kan leda till att glaset spricker.
Om nätsladden är skadad måste den bytas av
tillverkaren, tillverkarens auktoriserade
servicerepresentant eller personer med motsvarande
utbildning, för att undvika fara.
Använd endast den matlagningstermometer som
rekommenderas för den här produkten.
Var försiktig när du rör vid förvaringslådan. Den kan bli
mycket het.
För att ta bort ugnsstegarna drar du först ut den
främre delen av ugnsstegen och sedan den bakre
delen från sidoväggarna. Sätt i ugnsstegarna i omvänd
ordning.
SVENSKA
5
2. SÄKERHETSFÖRESKRIFTER
2.1 Installation
VARNING!
Endast en behörig person
får installera den här
produkten.
• Avlägsna allt förpackningsmaterial
• Installera eller använd inte en skadad
produkt.
• Följ de installationsinstruktioner som
följer med produkten.
• Produkten är tung, så var alltid
försiktig när du flyttar den. Använd
alltid skyddshandskar.
• Dra aldrig produkten i handtaget.
• Köksskåpet och inbyggnaden måste
ha passande mått.
• Minsta avstånd till andra produkter
ska beaktas.
• Kontrollera att produkten har
installerats under och bredvid stadiga
skåp- eller bänkstommar.
• Delar av produkten är strömförande.
Stäng produkten med skåpluckan för
att undvika att vidröra farliga delar.
• Produktens sidor måste gränsa till
produkter eller enheter med samma
höjd.
• Placera inte produkten på en sockel.
• Installera inte produkten nära en dörr
eller under ett fönster. Detta
förhindrar att heta kokkärl faller ned
från produkten när dörren eller
fönstret är öppet.
• Se till att montera ett
stabiliseringsmedel för att förhindra
att produkten tippar. Se kapitlet
Montering.
2.2 Elektrisk anslutning
VARNING!
Risk för brand och elektriska
stötar.
• Alla elektriska anslutningar ska göras
av en behörig elektriker.
• Produkten måste jordas.
• Kontrollera att produktens märkdata
överensstämmer med din strömkälla. I
annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat,
stötsäkert och jordat eluttag.
• Använd inte grenuttag eller
förlängningssladdar.
• Låt inte nätkablar komma i kontakt
med eller komma nära produktens
lucka, speciellt inte när luckan är het.
• Stötskyddet för strömförande och
isolerade delar måste fästas på ett
sådant sätt att det inte kan tas bort
utan verktyg.
• Anslut stickkontakten till eluttaget
endast i slutet av installationen.
Kontrollera att stickkontakten är
åtkomlig efter installationen.
• Anslut inte stickkontakten om
vägguttaget sitter löst.
• Dra inte i nätkabeln för att koppla
bort produkten från eluttaget. Ta
alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter:
strömbrytare, säkringar (säkringar av
skruvtyp tas ur hållaren),
jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha
en isolationsenhet så att du kan
koppla från produkten från nätet vid
alla poler. Kontaktöppningen på
isolationsenheten måste vara minst 3
mm bred.
• Stäng produktens lucka helt innan du
ansluter kontakten till eluttaget.
2.3 Använd
VARNING!
Risk för skador och
brännskador.
Risk för elektrisk stöt.
• Använd uteslutande denna produkt
för hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte
är blockerade.
• Lämna inte produkten utan tillsyn
under användning.
• Stäng av produkten efter varje
användningstillfälle.
• Var försiktig när du öppnar
produktens lucka medan produkten är
igång. Het luft kan strömma ut.
• Använd inte produkten med våta
händer eller när den är i kontakt med
vatten.
6
www.husqvarna-electrolux.se
• Använd inte produkten som arbetseller avlastningsyta.
• Användare med pacemaker måste
hålla ett avstånd på minst 30 cm från
induktionskokzonerna när produkten
är igång.
VARNING!
Risk för brand och explosion
• Fetter och olja kan frigöra
lättantändliga ångor när de värms
upp. Håll flammor eller uppvärmda
föremål borta från fetter och oljor när
du lagar mat med dem.
• Ångorna som frigörs i mycket het olja
kan orsaka spontan förbränning.
• Använd olja, som kan innehålla
matrester, kan orsaka brand vi lägre
temperatur än olja som används för
första gången.
• Placera inga lättantändliga produkter
eller föremål som är fuktiga med
lättantändliga produkter i, nära eller
på produkten.
• Låt inte gnistor eller öppna lågor
komma i kontakt med produkten när
du öppnar luckan.
• Öppna produktens lucka försiktigt.
Användning av ingredienser som
innehåller alkohol kan producera en
blandning av luft och alkohol.
VARNING!
Risk för skador på produkten
föreligger.
• För att förhindra skada eller
missfärgning på emaljen:
– sätt inte eldfasta formar eller
andra föremål direkt på
produktens botten.
– ställ inte hett vatten direkt i den
heta produkten.
– låt inte fuktiga kärl eller matvaror
stå kvar i produkten efter att
tillagningen är klar.
– var försiktig när du tar bort eller
monterar tillbehör.
• Missfärgning av emaljen påverkar inte
produktens funktion. Det är ingen
defekt enligt garantin.
• Använd en djup form för mjuka kakor.
Fruktjuicer orsakar fläckar som kan
vara permanenta.
• Placera inga heta kokkärl på
kontrollpanelen.
• Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller
kokkärl faller på produkten. Ytan kan
skadas.
• Aktivera inte kokzonerna med tomma
kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på
produkten eller direkt på produktens
botten.
• Kokkärl av gjutjärn, aluminium eller
med skadad botten kan orsaka repor.
Lyft alltid upp dessa föremål när du
måste flytta dem på kokhällen.
• Denna produkt är endast avsedd för
matlagning. Den får inte användas för
några andra ändamål, t.ex. för
rumsuppvärmning.
2.4 Skötsel och rengöring
VARNING!
Det finns risk för
personskador, brand eller
skador på produkten.
• Stäng av produkten före underhåll.
Koppla bort produkten från eluttaget.
• Se till att produkten har svalnat. Det
finns även risk för att glaspanelerna
kan spricka.
• Byt omedelbart ut luckans
glaspaneler om de är skadade.
Kontakta auktoriserat servicecenter.
• Var försiktig när du tar bort luckan.
Luckan är tung!
• Kvarblivet fett eller mat i ugnen kan
orsaka brand.
• Rengör produkten regelbundet för att
förhindra att ytmaterialet försämras.
• Ugnsutrymmet och luckan måste
torkas av efter varje
användningstillfälle. Ånga som bildas
vid användningen av ugnen
kondenseras på innerväggarna och
kan orsaka korrosion. För att minska
kondensen kan man låta produkten
vara igång i 10 minuter före tillagning.
• Rengör ugnen med en fuktig, mjuk
trasa. Använd bara neutrala
rengöringsmedel. Använd inte
produkter med slipeffekt,
skursvampar, lösningsmedel eller
metallföremål.
• Om du använder en ugnssprej ska du
följa säkerhetsanvisningarna på
förpackningen.
SVENSKA
• Rengör inte den katalytiska emaljen
(om tillämpligt) med något slag av
rengöringsmedel.
2.5 Inre belysning
• Typen av glödlampa eller
halogenlampa som används för den
här produkten är endast avsedd för
hushållsprodukter. Får ej användas för
belysning i hus.
VARNING!
Risk för elektrisk stöt.
2.6 Avfallshantering
VARNING!
Risk för kvävning eller
skador.
• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att
barn eller djur stängs in inuti
produkten.
2.7 Underhåll
• Innan du byter lampan ska du koppla
ur produkten från nätuttaget.
• Använd bara lampor med samma
specifikationer.
• Kontakta en auktoriserad
serviceverkstad för reparation av
produkten.
• Använd endast originaldelar.
3. PRODUKTBESKRIVNING
3.1 Allmän översikt
1
2 3
4 5
6
7
12
5
4
3
2
1
8
9
10
11
7
1 Kontrollampa/symbol/indikator för
ström
2 Vred för ugnsfunktionerna
3 Temperatur-/tidsdisplay
4 Temperaturvred
5 Temperaturlampa / symbol /
indikator
6 Vred för spisen
7 Uttag för matlagningstermometern
8 Värmeelement
9 Ugnslampa
10 Ugnsstegar, löstagbara
11 Fläkt
12 Ugnsnivåer
8
www.husqvarna-electrolux.se
3.2 Beskrivning av hällen
1
2
3
4
6
1 Induktionskokzon 2300 W, med
effektfunktion 3200 W
2 Ångutlopp - antal och position beror
på modell
3 Induktionskokzon 2300 W, med
effektfunktion 3200 W
4 Induktionskokzon 2300 W, med
effektfunktion 3200 W
5 Hällens kontrollpanel
6 Induktionskokzon 2300 W, med
effektfunktion 3200 W
5
3.3 Tillbehör
• Trådhylla
Till kokkärl, bakformar och stekkärl.
• Bakplåt
För kakor och småkakor.
• Grill- / stekpanna
För bakning och stekning eller som
fettuppsamlingsfat.
• Patisseriplåt
För småfranskor, kringlor och
småkakor.
• Matlagningstermometer
För att mäta hur väl maten är tillagad.
• Förvaringslåda
Förvaringslådan finns under
ugnsutrymmet.
4. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN
VARNING!
Se säkerhetsavsnitten.
4.1 Första rengöring
Ta ut alla tillbehör och flyttbara
ugnsstegar ur produkten.
Se avsnittet "Underhåll och
rengöring".
Rengör produkten innan du använder
den första gången.
Sätt tillbaka tillbehören och de flyttbara
ugnsstegarna på sin ursprungliga plats.
4.2 Använda touchkontrollerna
Aktivera en funktion genom att hålla in
vald symbol på displayen i minst en
sekund.
4.3 Ställa klockan
När produkten har anslutits till elnätet
eller efter ett strömavbrott, blinkar
klockans kontrollampa automatiskt.
Starta med steg 2.
När timerfunktionen är aktiv
kan du inte ändra den
aktuella tiden.
1. Ändra tiden genom att trycka på
och
samtidigt tills tidsindikatorn
blinkar.
2. Välj tid med
eller .
Efter cirka 5 sekunder slutar
blinkningarna och klockan visar den
inställda tiden.
SVENSKA
4.4 Förvärmning
Sätt den tomma produkten på
förvärmning för att bränna bort fett.
2. Dra upp lucktätningen och ta bort
den.
3. Lossa spaken 1, flytta den åt höger 2
och sätt tillbaka den.
1. Välj funktionen
och maximal
temperatur.
2. Låt produkten stå på i en timme.
1
och maximal
3. Välj funktionen
temperatur.
4. Låt produkten vara igång i 15
minuter.
5. Välj funktionen
och maximal
temperatur.
6. Låt produkten vara igång i 15
minuter.
Tillbehören kan bli varmare än normalt.
Produkten kan avge lukt och rök. Det är
helt normalt. Se till att ventilationen är
tillräcklig i rummet.
9
2
4. Håll i lucktätningen B i varje sida och
sätt den på luckans innerkant. Sätt
lucktätningen i luckans övre kant.
4.5 Öppna och stänga luckan
med det mekaniska lucklåset
Det mekaniska lucklåset är som standard
aktiverat.
För att öppna luckan förs låset åt höger.
B
Avaktivera det mekaniska lucklåset
Gör enligt ovanstående anvisningar igen
och flytta tillbaka lucklåset till vänster.
Stäng luckan utan att trycka in lucklåset.
4.6 Avaktivera det mekaniska
lucklåset
1. Tryck på lucktätningen B på varje
sida. Tätningen släpper.
2
B
1
Avstängning av produkten
inaktiverar inte det
mekaniska lucklåset.
10
www.husqvarna-electrolux.se
5. HÄLL – DAGLIG ANVÄNDNING
VARNING!
Se säkerhetsavsnitten.
5.1 Beskrivning av hällen
1 2
3
4
5
6
8
7
Använd touch-kontrollerna för att betjäna produkten. Displayerna, indikatorerna och
ljudsignalerna markerar vilka funktioner som är aktiverade.
Touch- Funktion
kontroll
Kommentar
-
Värmelägesdisplay
För att visa det inställda värmeläget.
-
Timerindikatorer för kokzo- För att visa för vilken kokzon tiden är innerna
ställd.
-
Timerdisplay
För att visa tiden i minuter.
-
För att välja kokzon.
-
För att öka eller minska tiden.
6
Lås / Barnlås
För att låsa/låsa upp kontrollpanelen.
7
STOP+GO
För att aktivera och avaktivera funktionen.
8
Effektfunktion
För att aktivera och avaktivera funktionen.
1
2
3
4
5
/
5.2 Visningar av värmelägen
Display
Beskrivning
Kokzonen är avstängd.
SVENSKA
Display
11
Beskrivning
Kokzonen är på.
-
STOP+GO-funktionen är igång.
Automax-funktionen är igång.
Effektfunktion är på.
+ siffra
Ett fel har uppstått.
/
OptiHeat Control (3-stegs restvärmeindikator): tillagar fortfarande /
varmhållning / restvärme.
/
Lås /Barnlås-funktionen är igång.
Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på
kokzonen.
Automatisk avstängning-funktionen är igång.
5.3 OptiHeat Control (3-stegs
restvärmeindikator)
VARNING!
/
/
Risk för
brännskador från restvärme.
Kontrollampan visar
restvärmenivån.
Induktionskokzonerna skapar den värme
som behövs för tillagningen direkt i
kokkärlets botten. Glaskeramiken värms
upp av restvärmen hos kokkärlet.
5.4 Värmeläge
Ställ in eller ändra värmeläget genom att
vrida vredet till rätt värmeläge. Vrid
vredet till avstängt läge
avaktivera.
osv.). En ljudsignal ljuder och hällen
stängs av. Ta bort föremålet eller
rengör kontrollpanelen.
• hällen blir för het (t.ex. om ett kokkärl
kokar torrt). Innan du använder hällen
igen måste kokzonen kallna.
• du använder ett olämpligt kokkärl.
Symbolen
tänds och kokzonen
stängs av automatiskt efter 2 minuter.
• du avaktiverar inte en kokzon eller
ändrar värmeläget. Efter en stund
tänds
och hällen stängs av.
Förhållandet mellan värmeläge och
tiden efter vilken hällen stängs av:
Värmeläge
för att
5.5 Automatisk avstängning
Funktionen stänger av hällen
automatiskt om:
• alla kokzoner är avaktiverade.
• du inte ställer in värmeläge efter
hällen har aktiverats.
• du spiller något eller sätter något på
kontrollpanelen längre än 10
sekunder (en kastrull, en handduk
,1-2
Hällen stängs av
efter
6 timmar
3-4
5 timmar
5
4 timmar
6-9
1,5 timme
5.6 Använda kokzonerna
Ställ kokkärlet på korset / fyrkanten som
är markerad på kokytan. Täck korset/
fyrkanten helt. Induktionskokzonerna
12
www.husqvarna-electrolux.se
anpassar sig automatiskt till storleken på
kokkärlets botten. Du kan använda ett
stort kokkärl på två kokzoner samtidigt.
börjar blinka långsammare räknas tiden
ned.
5.7 Automax
kokzonen med . Kokzonens indikator
börjar blinka snabbt. På displayen visas
den återstående tiden.
Du kan uppnå önskat värmeläge
snabbare om du aktiverar den här
funktionen. Funktionen ställer in högsta
värmeläget under en under en viss tid
och sänker sedan till rätt värmeläge.
För att aktivera funktionen
måste kokzonen vara kall.
För att aktivera funktionen för en
kokzon: vrid kokzonsvredet till läge A.
tänds på displayen. Ställ genast in rätt
värmeläge.
För att se återstående tid: välj
Ändra tiden: välj kokzonen med
Tryck på
eller
.
.
Avaktivera funktionen: Välj kokzonen
med
och tryck på
. Den
kvarvarande tiden räknas ner till 00.
Kokzonens indikator slocknar. Du kan
också avaktivera genom att samtidigt
trycka på
och
.
När tiden gått ut ljuder en
signal och 00 blinkar.
Kokzonen avaktiveras.
Avaktivera funktionen: vrid vredet till
avstängt läge.
5.8 Effektfunktion
För att stänga av ljudet: tryck på
Den här funktionen gör mer effekt
tillgänglig för induktionskokzonerna.
Funktionen kan bara aktiveras för
induktionskokzonen under en begränsad
tidsperiod. Därefter kopplar
induktionskokzonen automatiskt tillbaka
till högsta värmeläget.
CountUp Timer (Uppräkningstimer)
Den här funktionen kan användas för att
kontrollera hur länge kokzonen är igång.
Ställa in kokzonen: tryck på
upprepade gånger tills indikatorn för
önskad kokzon tänds.
För att aktivera funktionen för en
Aktivera funktionen: tryck på
kokzon: tryck på
Avaktivera funktionen: ändra
värmeläget.
timern varpå
tänds. När indikatorn för
kokzonen börjar blinka långsammare
räknas tiden upp. Displayen växlar mellan
5.9 Timer
För att se hur länge kokzonen är
Nedräkningstimer
Du kan använda den här funktionen för
att ställa in hur länge kokzonen ska vara
igång vid enbart detta tillagningstillfälle.
igång: välj kokzonen med . Kokzonens
indikator börjar blinka snabbt. Displayen
visar hur länge kokzonen har varit igång.
.
tänds.
Ställ först in kokzonen och sedan
funktionen. Du kan ställa in värmeläget
innan eller efter att du har ställt in
funktionen.
Ställa in kokzonen: tryck på
upprepade gånger tills indikatorn för
önskad kokzon tänds.
på
Aktivera funktionen: tryck på
timern för att ställa in tiden ( 00 - 99
minuter). När indikatorn för kokzonen
.
på
och räknad tid (minuter).
Avaktivera funktionen:Välj kokzonen
med
och tryck på
eller
Kokzonens indikator slocknar.
.
Signalur
Du kan använda den här funktionen som
Signalur när hällen är på och kokzonerna
inte används (värmelägesdisplayen visar
).
Aktivera funktionen: tryck på
. Tryck
på eller
på timern för att ställa in
tiden. Displayen av kokzonerna
SVENSKA
Aktivera funktionen: hällen måste vara
avaktiveras automatiskt efter 10
sekunder. När tiden gått ut ljuder en
signal och 00 blinkar.
För att stänga av ljudet: tryck på
avstängd. Tryck
på
.
Avaktivera funktionen: aktivera och
avaktivera den vänstra främre kokzonen
under en kort tid.
Denna funktion påverkar inte
ugnens funktioner i övrigt.
13
.
tills
blinkar. Tryck
tänds i 4 sekunder.
Avaktivera funktionen: hällen måste
vara avstängd. Tryck
Tryck på
.
tills
blinkar.
tänds i 4 sekunder.
För att kringgå funktionen för ett
enskilt tillagningstillfälle: aktivera
Funktionen ställer in alla påslagna
kokzoner på det lägsta värmeläget.
tänds. Tryck på
tills
kokzonen.
tänds. Ställ in värmeläge inom 4
sekunder. Hällen kan nu användas. Om
du avaktiverar produkten aktiveras
funktionen.
Funktionen stoppar inte
timerfunktionerna.
5.13 Effektreglering-funktion
5.10 STOP+GO
Aktivera funktionen: tryck på
tänds.
.
Avaktivera funktionen: tryck på
Föregående värmeläge aktiveras.
.
Om du ändrar värmeläget
avaktiveras funktionen och
displayen visar det nya
värmeläget.
5.11 Lås
Du kan låsa sensorerna på hällen när
kokzonerna är aktiverade.
Ställ in värmeläget först.
Aktivera funktionen: tryck på .
tänds i 4 sekunder.Timern förblir på.
Avaktivera funktionen: tryck på .
Föregående värmeläge aktiveras.
När du ändrar värmeläget
eller stänger av hällen
avaktiveras även denna
funktion.
5.12 Barnlås
Denna funktion förhindrar oavsiktlig
användning av hällen.
6. HÄLL - RÅD OCH TIPS
VARNING!
Se säkerhetsavsnitten.
• Kokzonerna är grupperade enligt
plats och nummer på faserna i hällen.
Se bilden.
• Varje fas har en maximal
elektricitetsbelastning.
• Funktionen delar strömmen mellan de
kokzoner som är anslutna till samma
fas.
• Funktionen aktiveras när den totala
elektricitetsbelastningen på
kokzonerna som anslutits till en fas har
överskridits.
• Funktionen minskar strömmen till de
andra kokzonerna som är anslutna till
samma fas.
• Värmeläget för de reducerade
kokzonerna ändras mellan två nivåer.
14
www.husqvarna-electrolux.se
6.1 Kokkärl
För induktionskokzoner
genereras värme mycket
snabbt i kokkärlet av ett
kraftigt elektromagnetiskt
fält.
Använd
induktionskokzonerna med
korrekt kokkärl.
Kokkärlsmaterial
• Lämpliga: gjutjärn, stål, emaljerat stål,
rostfritt stål, botten med flera lager
(märkt som lämpligt av tillverkaren).
• Olämpliga: aluminium, koppar,
mässing, glas, keramik, porslin.
Kokkärl är lämpliga för en
induktionshäll om:
• lite vatten kokar mycket snabbt upp
på en kokzon som är inställd på det
högsta värmeläget.
• en magnet fastnar på kokkärlets
botten.
Kokkärlens botten skall vara
så tjock och så plan som
möjligt.
Kokkärlets mått
Induktionskokzonerna anpassar sig
automatiskt till storleken på kokkärlets
botten upp till en viss gräns.
Hur effektiv kokzonen är beror på
kokkärlets diameter. Kokkärl med en
mindre diameter får bara en del av
effekten som kokzonen genererar.
6.2 Minsta kokkärlsdiameter
Kokzon
Kokkärlets diameter (mm)
Vänster bak
125 - 210
Höger bak
125 - 210
Kokzon
Kokkärlets diameter (mm)
Höger fram
125 - 210
Vänster fram
125 - 210
6.3 Ljud under användning
Om du hör:
• knackande ljud: är kokkärlet tillverkat
av olika material
("sandwichkonstruktion").
• visslande ljud: använder du kokzonen
med hög effektnivå och kokkärlet är
tillverkat av olika material
("sandwichkonstruktion").
• surrande: använder du hög effektnivå.
• klickande: beror detta på elektriska
omkopplingar.
• susande: beror detta på att fläkten är
igång.
Dessa ljud är normala och innebär inte
att det är fel på produkten.
6.4 Öko Timer (Eko-timer)
För att spara energi inaktiveras kokzonen
före signalen från nedräkningstimern.
Skillnaden i användningstiden beror på
den inställda värmenivån och
tillagningstiden.
6.5 Exempel på olika typer av
tillagning
Relationen mellan värmelägets och
kokzonens förbrukning är inte linjär. När
du ökar värmeläget är det inte
proportionellt mot att öka kokzonens
effektförbrukning. Det betyder att
kokzonen med medelhögt värmeläge
använder mindre än hälften av sin effekt.
Uppgifterna i tabellen är
endast avsedda som
vägledning.
SVENSKA
Värmeläge
15
Använd för:
Tid
(min)
Tips
Varmhållning av tillagad mat.
efter
behov
Lägg ett lock på ett kokkärl.
1-2
Hollandaisesås, smältning av:
smör, choklad, gelatin.
5 - 25
Rör om med jämna mellanrum.
1-2
Stanning: fluffiga omeletter,
äggstanning.
10 - 40
Tillaga med lock.
2-3
Småkoka ris och mjölkrätter,
värma färdiglagade rätter.
25 - 50
Minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
3-4
Ångkoka grönsaker, fisk, kött.
20 - 45
Tillsätt några matskedar vätska.
4-5
Kokning av potatis.
20 - 60
Använd max. ¼ liter vatten till
750 g potatis.
4-5
Tillaga större mängder mat,
stuvningar och soppor.
60 - 150
Upp till 3 l vätska plus ingredienser.
6-7
Lätt stekning: schnitzel, cordon efter
bleu, kotletter, kroketter, korv, behov
lever, ägg, pannkakor, munkar.
Vänd efter halva tiden.
7-8
Kraftig stekning, potatiskroket- 5 - 15
ter, njurstek, fransyska.
Vänd efter halva tiden.
9
Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.
-1
Koka stora mängder vatten. Effektfunktionen är aktiverad.
7. HÄLL – UNDERHÅLL OCH RENGÖRING
VARNING!
Se säkerhetsavsnitten.
7.1 Allmän information
• Rengör hällen efter varje
användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckor på ytan har
ingen inverkan på hur hällen fungerar.
• Använd ett särskilt rengöringsmedel
för hällens yta.
• Använd en speciell skrapa för glaset.
7.2 Rengöring av hällen
• Ta omedelbart bort: smält plast,
plastfolie och mat med socker. I annat
fall kan denna typ av smuts skada
hällen. Sätt specialskrapan snett mot
glasytan och för bladet över ytan.
• Ta bort när hällen svalnat
tillräckligt: kalkringar, vattenringar,
fettstänk, glänsande metalliska
missfärgningar. Rengör hällen med en
fuktig duk och lite rengöringsmedel.
Efter rengöring, torka hällen med en
mjuk duk.
16
www.husqvarna-electrolux.se
8. UGN – DAGLIG ANVÄNDNING
VARNING!
Se säkerhetsavsnitten.
8.1 Aktivera och inaktivera
ugnen
Det beror på modellen om
produkten har
vredsymboler,
kontrollampor eller
lampor:
• Kontrollampan tänds när
ugnen värms upp.
• Lampan tänds när
produkten är igång.
• Symbolen visar om
kontrollvredet styr en av
kokzonerna,
ugnsfunktionerna eller
temperaturen.
1. Vrid vredet för ugnsfunktionerna för
att välja en ugnsfunktion.
2. Vrid temperaturvredet för att välja
temperatur.
3. Inaktivera ugnen genom att vrida
vreden för ugnsfunktionerna och
temperatur till avstängt läge.
8.2 Ugnsfunktioner
Symbol
Ugnsfunktion
Tillämpning
Avstängt läge
Ugnen är avstängd.
Varmluft
För att baka på upp till två hyllpositioner samtidigt
och för att torka mat.Ställ in temperaturen på 20 40 °C lägre än för Över/Undervärme.
Över/Undervärme
Baka och steka mat på en ugnsnivå.
Pizza/paj
För ugnsbakning på en nivå av rätter som kräver
mer intensiv bryning och som ska ha knaprig botten. Ställ in temperaturen på 20–40 °C lägre än för
Över/Undervärme.
Varmluftsgrillning
Steka större köttstycken eller fågel med ben på 1
ugnsnivå. Även för att göra gratänger och bryna.
Max Grill
För grillning av tunna livsmedel i stora mängder och
för rostning av bröd.
Torkning
För torkning av skivad frukt (t.ex. äpple, plommon,
persikor) och grönsaker (t.ex. tomater, zucchini,
svamp).
SVENSKA
Symbol
17
Ugnsfunktion
Tillämpning
Tina
För att tina frysta livsmedel.
Ugnslampa
För att aktivera lampan utan en tillagningsfunktion.
Knapplås
För att låsa ugnsfunktioner.
8.3 Kylfläkt
När produkten är på, aktiveras fläkten
automatiskt för att hålla ugnsytorna svala.
Om du stänger av ugnen fortsätter
fläkten att gå tills ugnen har svalnat.
på produktens framsida.
Kontrollampan för
matlagningstermometern
blinkar.
8.4 Låsa ugnen
Vredet för ugnsfunktionerna har ett
inbyggt funktionslås.
Funktionslåset inaktiverar
inte strömförsörjningen till
spisen.
Vrid vredet till symbolen .
Vredet hoppar ut cirka 2 mm.
Låsa upp ugnen: Tryck på vredet och
vrid det till önskat läge.
8.5 Använda
matlagningstermometern
Matlagningstermometern mäter
innertemperaturen när köttbitar tillagas.
Två temperaturer måste ställas in:
• Ugnstemperaturen. Se tabellen för
stekning.
• Innertemperaturen. Se tabellen för
matlagningstemperaturen.
FÖRSIKTIGHET!
Använd endast
matlagningstermometern
som medföljer produkten
eller originalreservdelar.
1. Sätt in spetsen på
matlagningstermometern i mitten av
köttet.
2. Sätt in kontakten till
matlagningstermometern i uttaget
3. Tryck på - eller -knappen för att
ställa in innertemperaturen.
Du kan ställa in temperaturen mellan
30 °C och 99 °C. Se värdena i
tabellen.
4. Välj ugnsfunktion och
ugnstemperatur.
5. Tryck på en knapp för att stänga av
signalen.
En ljudsignal hörs i två minuter när
köttet uppnått den inställda
innertemperaturen.
6. Avaktivera produkten.
7. Ta bort matlagningstermometerns
kontakt ur uttaget. Ta ut köttet ur
produkten.
Om köttet har stekts som du önskar,
utför ovanstående på nytt och ställ in en
högre innertemperatur.
18
www.husqvarna-electrolux.se
VARNING!
Var försiktig när du tar bort
matlagningstermometerns
spets och kontakt.
Matlagningstermometern är
varm. Det finns risk för att du
bränner dig.
Tryck på den djupa pannan mellan
skenorna på hyllstöden och ugnsgallret
på skenorna ovan.
8.6 Sätta in ugnstillbehören
Långpanna:
För in långpannan mellan skenorna på
ugnsstegen.
• Alla tillbehör har små
fördjupningar längst upp
på höger och vänster sida
för att öka säkerheten.
Fördjupningarna ger
också ett tippskydd.
• Den höga kanten runt
stegen är en enhet som
förhindrar att husgeråden
halkar ur.
Galler och djup panna tillsammans:
9. UGN - KLOCKFUNKTIONER
9.1 Display
A
B
C
D
A.
B.
C.
D.
Kontrollampa för signalur
Tidvisning
Kontrollampa för klocka
Kontrollampa för
matlagningstermometer
9.2 Knappar
Knapp
Funktion
Beskrivning
MINUS
Gör så här för att ställa in tiden.
PLUS
Gör så här för att ställa in tiden.
9.3 Ställa in Signalur
Använd den här funktionen för att ställa
in en tid för nedräkning. Max-tiden är 2
timmar och 30 minuter. Denna funktion
påverkar inte ugnens funktioner i övrigt.
Tryck på
eller
flera gånger för att
ställa in önskad tid.
SVENSKA
Signaluret startar automatiskt efter fem
sekunder.
19
När den inställda tiden har gått avges en
ljudsignal. Tryck på valfri knapp för att
stänga av signalen.
10. UGN – RÅD OCH TIPS
VARNING!
Se säkerhetsavsnitten.
Temperaturerna och
gräddningstiderna i
tabellerna är endast
riktvärden. De beror på
recepten samt på
ingrediensernas kvalitet och
mängd.
10.1 Gräddning
• Din ugn kan ha andra bak-/
stekegenskaper än din gamla.
Anpassa dina vanliga inställningar
(temperatur, koktider) och
placeringen av plåtar och galler till
värdena i tabellerna.
• Tillverkaren rekommenderar att du
använder den lägre temperaturen
första gången.
• Om du inte kan hitta inställningarna
för ett speciellt recept, leta efter ett
recept som är nästan likadant.
• Du kan förlänga gräddningstiden med
10–15 minuter om du bakar på mer än
en nivå.
• Bakverk vid olika nivåer blir först inte
alltid lika bruna. Om detta händer ska
du inte ändra
temperaturinställningen. Skillnaden
jämnar ut sig under bakningen.
• För att utnyttja eftervärmen kan du,
vid längre gräddningstider, stänga av
ugnen cirka 10 minuter innan
baktiden gått ut.
När du tillagar frysta livsmedel kan
plåtarna i ugnen slå sig. När plåtarna
kallnar igen återtar de sin normala form.
10.2 Tips för bakning
Bakresultat
Möjlig orsak
Lösning
Kakans botten är inte tillräck- Ugnsnivån är fel.
ligt gräddad.
Ställ kakan på en lägre ugnsnivå.
Kakan faller ihop och blir de- Ugnstemperaturen är för
gig, klumpig eller får vatten- hög.
ränder.
Nästa gång du gräddar ska
du ställa in en något lägre
ugnstemperatur.
Kakan faller ihop och blir de- För kort gräddningstid.
gig, klumpig eller får vattenränder.
Förläng gräddningstiden.
Du kan inte minska gräddningstiden genom att höja
temperaturen.
Kakan faller ihop och blir de- Det finns för mycket vätska i
gig, klumpig eller får vatten- degen.
ränder.
Använd mindre vätska. Var
försiktig med blandningstiderna, framför allt vid användning av en köksmaskin.
Kakan är för torr.
Ugnstemperaturen är för låg. Nästa gång du gräddar ska
du ställa in en högre ugnstemperatur.
20
www.husqvarna-electrolux.se
Bakresultat
Möjlig orsak
Lösning
Kakan är för torr.
För lång gräddningstid.
Nästa gång du gräddar ska
du ställa in en kortare gräddningstid.
Kakan blir ojämnt brun.
Ugnstemperaturen är för
hög och gräddningstiden är
för kort.
Ställ in en lägre ugnstemperatur och en längre gräddningstid.
Kakan blir ojämnt brun.
Degen är ojämnt fördelad.
Fördela degen jämnt på
bakplåten.
Kakan blir inte klar med den
inställda tiden.
Ugnstemperaturen är för låg. Nästa gång du gräddar ska
du ställa in en något högre
ugnstemperatur.
10.3 Baka i varmluft
Livsmedel
Temperatur
(°C)
Tid (min)
Ugnsnivå
Franskbullar
175 - 185
15 - 20
2+4
Grahamsbullar
165 - 180
20 - 30
2+4
Fyllda smörgåsar
170 - 180
15 - 20
2+4
Formbröd
170 - 190
30 - 40
1+4
Salta kringlor
160 - 170
15 - 20
2+4
Vitt bröd / runt bröd
170 - 180
35 - 45
2+4
Fullkornsbröd
160 - 170
35 - 45
2+4
Rågbröd, blandning
250
-
2+4
- bakning
160 - 170
60 - 70
2+4
Baguetter
180 - 200
20 - 30
2+4
Pannkakor
150 - 160
50 - 60
3
Fruktkakor
140 - 150
70 - 80
3
Muffins
160 - 170
15 - 25
2+4
Rulltårta
190 - 210
6 - 15
3
Bullar
185 - 195
8 - 15
2+4
Lång limpa
170 - 180
25 - 35
2+4
Pepparkakor
160 - 170
8 - 15
2+4
Kaka i form
150 - 160
30 - 40
2+4
SVENSKA
Livsmedel
Temperatur
(°C)
Tid (min)
Ugnsnivå
Sockerkakor/Madeirakakor
150 - 160
50 - 60
2
Maränger
100
90 - 120
2+4
Marängbottnar
100
90 - 120
2+4
Småkakor
150 - 160
10 - 20
2+4
Petit-choux
155 - 165
30 - 40
2+4
Frukttårtor, mördegskakor
150 - 160
förbakning, bottnar 10-15
2+4
Frukttårtor, mördegskakor
150 - 160
dekorering 35-45
2+4
Frukttårtor, smuldeg
170 - 180
30 - 40
2+4
10.4 Över/undervärme
Livsmedel
Temperatur (°C)
Tid (min)
Ugnsnivå
Franskbullar
200 - 225
8 - 12
3-4
Grahamsbullar
190 - 200
20 - 25
3-4
Fyllda smörgåsar
200 - 225
10 - 12
3-4
Ciabattabullar
210 - 230
10 - 20
3-4
Foccacia
220 - 230
15 - 20
3-4
Pitabröd
250
5 - 15
3-4
Salta kringlor
180 - 200
12 - 15
3-4
Vitt bröd
190 - 210
25 - 40
1-2
Ciabatta
210 - 220
15 - 25
1-2
Fullkornsbröd
180 - 200
35 - 45
1-2
Rågbröd, blandning
275
-
1
- bakning
190
55 - 65
1
Baguetter
220 - 230
15 - 30
3-4
Pannkakor
170 - 180
50 - 60
2-3
Kaka i form
170 - 180
35 - 45
3-4
Sockerkakor/Madeirakakor
170 - 180
40 - 50
1-2
Smörgåstårta, bullar
200 - 225
8 - 12
3-4
Maränger
100
90 - 120
3-4
21
22
www.husqvarna-electrolux.se
Livsmedel
Temperatur (°C)
Tid (min)
Ugnsnivå
Marängbottnar
100
90 - 120
3-4
Småkakor
160 - 180
6 - 15
3-4
Petit-choux
170 - 190
30 - 45
3-4
Rulltårta
190 - 210
10 - 12
3-4
Frukttårtor, mördegskakor
175 - 200
förbakning, bul- 3 - 4
lar 10-15
Frukttårtor, mördegskakor
175
dekorering
35-45
3-4
Frukttårtor, smuldeg
190 - 200
25 - 35
3-4
Mjuk marsipankaka
210 - 230
10 - 12
2
10.5 Pizza-tabell
Livsmedel
Temperatur (°C)
Tid (min)
Ugnsnivå
Ciabattabullar
200 - 220
10 - 20
2-3
Foccacia
220 - 230
10 - 20
2-3
Ciabatta
190 - 200
15 - 25
2-3
Frukttårtor, mördegskakor
170 - 180
35 - 45
2-3
Frukttårtor, smuldeg
175 - 200
25 - 35
2-3
Pizza, hemlagad (tjock - med mycket
fyllning)
180 - 200
25 - 35
1-2
Pizza, hemlagad (tunn botten)
200 - 2301)
15 - 20
1-2
Fryst pizza
200
15 - 20
1-2
Tårtor, hembakade - förbakning, bul- 215 - 225
lar
35 - 45
3-4
Tårtor, hembakade - dekorering
215 - 225
35 - 45
3-4
Tårtor, frusna
200
15 - 25
3-4
1) Förvärm ugnen.
10.6 Tillaga i varmluft
Livsmedel
Temperatur (°C) Tid (min)
Ugnsnivå
Fisk, kokning
150 - 160
-1)
2+4
Fisk, stekning
165 - 175
- 1)
2+4
SVENSKA
Livsmedel
Temperatur (°C) Tid (min)
Ugnsnivå
Köttfärslimpa
165 - 175
60 - 70
2+4
Danska köttbullar
165 - 175
35 - 45
2+4
Leverpâté
165 - 175
65 - 75
2+4
Potatisgratäng
175
55 - 65
2+4
Lasagne, hemlagad
175
60 - 70
2+4
Lasagne, frusen
175
30 - 452)
2+4
Pastagratäng
165 - 175
40 - 50
2+4
Pizza, hembakad
180 - 200
20 - 35
3
Fryst pizza
180 - 200
15 - 252)
2+4
Pommes frites, frusna
180 - 200
30 - 452)
2+4
Tårtor, hembakade - förbakning, bul- 165 - 175
lar
15 - 20
2+4
Tårtor, hembakade - dekorering
165 - 175
30 - 40
2+4
Tårtor, frusna
175
25 - 352)
2+4
1) När man steker eller kokar fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar när köttet är
vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från benet, är fisken klar.
2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på förpackningen. Om den angivna tiden är 30 min blir tillagningstiden ungefär 30 + 10 = 40 min.
10.7 Över/Undervärme
Livsmedel
Temperatur (°C)
Tid (min)
Ugnsnivå
Fisk, kokning
160 - 170
-1)
2-3
Fisk, stekning
180 - 200
-1)
2-3
Köttfärslimpa
175 - 200
45 - 60
2-3
Danska köttbullar
175 - 200
30 - 45
3-4
Leverpâté
180 - 200
50 - 60
2-3
Gratänger
180 - 200
50 - 60
2-3
Potatisgratäng
200
55 - 65
3-4
Lasagne, hemlagad
200
50 - 60
2-3
Lasagne, frusen
175 - 200
30 - 452)
3-4
Pastagratäng
180 - 200
30 - 40
2-3
23
24
www.husqvarna-electrolux.se
Livsmedel
Temperatur (°C)
Tid (min)
Ugnsnivå
Pizza, hembakad
220 - 230
15 - 25
2-3
Fryst pizza
220 - 230
15 - 252)
2-3
Pommes frites, frusna
225 - 250
20 - 302)
3-4
Tårtor, hembakade - förbakning, bul- 190 - 210
lar
15 - 25
3-4
Tårtor, hembakade - dekorering
190 - 210
20 - 30
3-4
Tårtor, frusna
200 - 225
20 - 302)
3-4
1) När man steker eller kokar fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar när köttet är
vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från benet, är fisken klar.
2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på förpackningen. Om den angivna tiden är 30 min blir tillagningstiden ungefär 30 + 10 = 40 min.
10.8 Stekning
• Använd värmebeständiga ugnsformar
(se tillverkarens bruksanvisning).
• Du kan steka stora stekar direkt i den
djupa långpannan (i förekommande
fall) eller på gallret ovanför den djupa
långpannan.
• Stek magert kött i stekgrytan med
lock. Det gör att köttet blir saftigare.
• Alla typer av kött som ska ha en
stekyta kan stekas i en stekgryta utan
lock.
• Vi rekommenderar att kött och fisk
som steks i produkten väger minst 1
kg.
• För att förhindra att köttsaft som
tränger ut bränner fast kan du tillsätta
lite vätska i långpannan.
• Vänd steken vid behov (efter 1/2 - 2/3
av stektiden).
• Ös stora stekar samt fågel med deras
egen saft flera gånger under
stekningen. Därigenom blir resultatet
bättre.
• Stäng av ugnen ca. 10 minuter före
stektidens slut och utnyttja
eftervärmen.
10.9 Steka i varmluft
Nötkött
Livsmedel
Temperatur (°C) Tid (min/kg)
Ugnsnivå
Engelsk rostbiff 1)
125
80 - 120
2-3
Rumpstek - bryning
200
totalt 10
2-3
Rumpstek - stekning
150
50 - 60
2-3
Engelsk rostbiff
160
90 - 120
1-2
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
SVENSKA
25
Kalv
Livsmedel
Temperatur (°C) Tid (min/kg)
Ugnsnivå
Oxfilé1)
160
2-3
60 - 70
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Lamm
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Lägg/bog/sadel
160
80 - 100
2
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Fläskstek 1)
175
60 - 70
2-3
Fläskkotlett 1)
175
60
2-3
Fläskkarré
160
90 - 120
2-3
Skinka
150
60 - 100
1-2
Fläsk
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Fågel
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Kyckling, i bitar
180
55 - 65
2-3
Anka 1)
150
55 - 65
2-3
Anka lågtemperaturtillagad 1)
130
totalt ca 5 timmar 2 - 3
Stekt kalkon, fylld
150
50 - 60
1-2
Kalkonbröst
175
70 - 80
2-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
10.10 Stekning med Över/Undervärme
Nötkött
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Engelsk rostbiff 1)
125
80 - 120
2-3
Rumpstek - bryning
225
totalt 10
2-3
Rumpstek - stekning
160
50 - 60
2-3
26
www.husqvarna-electrolux.se
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Engelsk rostbiff
180
90 - 120
1-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Kalv
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Oxfilé1)
180
60 - 70
2-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Lamm
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Lägg/bog/revben
180
80 - 100
2
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Fläskstek 1)
200
60 - 70
3
Fläskkotlett 1)
200
60
3
Fläskkarré
180
90 - 120
2-3
Skinka
160
60 - 100
1-2
Fläsk
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Fågel
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Kyckling, i bitar
200
55 - 65
2-3
Anka 1)
160
55 - 65
2-3
Anka lågtemperaturtillagad 1)
130
totalt ca 5 timmar
2-3
Stekt kalkon, fylld
160
50 - 60
1-2
Kalkonbröst
200
70 - 80
2-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
SVENSKA
27
10.11 Bryning
Nötkött
Livsmedel
Temperatur (°C)
Tid i minuter
per kg kött
Ugnsnivå
Rumpstek - bryning
200
totalt 10
2-3
Rumpstek - stekning
150
50 - 60
2-3
Engelsk rostbiff
160
90 - 120
1-2
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Oxfilé1)
160
60 - 70
2-3
Kalv
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Lamm
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Lägg/bog/revben
160
80 - 100
2
Fläsk
Livsmedel
Temperatur (°C) Tid (min/kg)
Ugnsnivå
Fläskstek 1)
180
60 - 70
2-3
Fläskkotlett 1)
175
60
2-3
Fläskkarré
160
90 - 120
2-3
Skinka
150
60 - 100
1-2
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Fågel
Livsmedel
Temperatur
(°C)
Tid (min/kg)
Ugnsnivå
Kyckling
180
55 - 65
2-3
Anka 1)
150
55 - 65
2-3
Anka lågtemperaturtillagad 1)
lämpar sig inte
totalt ca 5 timmar
2-3
Stekt kalkon, fylld
150
50 - 60
1-2
Kalkonbröst
175
70 - 80
2-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
28
www.husqvarna-electrolux.se
10.12 Tabell matlagningstermometer
Nötkött
Livsmedel
Innertemperatur (°C)
Ugnsnivå
Engelsk rostbiff
55 - 65
2-3
Rumpstek - bryning
55 - 65
2-3
Rumpstek - stekning
55 - 65
2-3
Engelsk rostbiff
75 - 80
1-2
Kalv
Livsmedel
Innertemperatur (°C)
Ugnsnivå
Oxfilé
65
2-3
Livsmedel
Innertemperatur (°C)
Ugnsnivå
Lägg/bog/sadel
90
2
Livsmedel
Innertemperatur (°C)
Ugnsnivå
Fläskstek
80
2-3
Fläskkarré
75 - 80
2-3
Skinka
70 - 75
1-2
Livsmedel
Innertemperatur (°C)
Ugnsnivå
Kalkonbröst
75 - 80
2-3
Lamm
Fläsk
Fågel
10.13 Grillning i allmänhet
VARNING!
Grilla alltid med stängd
ugnslucka.
• Grilla alltid med maximal
temperaturinställning.
• Placera gallret på den ugnsnivå som
rekommenderas i grilltabellen.
• Placera alltid den djupa formen som
ska fånga upp fettet på den första
ugnsnivån.
• Grilla endast tunna bitar av kött eller
fisk.
• Förvärm alltid en tom ugn med
grillfunktionerna i 5 minuter.
Grillområdet är inställt i mitten av nivån.
SVENSKA
29
10.14 Grillning
Livsmedel
Temperatur
(°C)
Tid (min)
1:a sidan
2:a sidan
Fläskkotletter
250
7-9
4-6
3-4
Lammkotletter
250
7 - 10
5-6
3-4
Kyckling, i bitar
250
20 - 25
15 - 20
3-4
Korv
250
3-5
2-4
3-4
Revben, förtillagade i 20 min.
250
15 - 20
15 - 20
3-4
Fisk, skivor av torsk eller lax
250
10 - 15
5 - 10
3-4
Rostat bröd
250
2-3
1-2
3-4
10.15 Torkning
Täck ugnshyllorna med bakplåtspapper.
Ugnsnivå
produktens lucka och låt produkten
svalna. Fortsätt sedan torkprocessen.
För bästa resultat: stäng av produkten
när halva tiden tiden har gått. Öppna
Grönsaker
Ugnsnivå
Livsmedel
Temperatur (°C) Tid (t)
1 positioner
2 positioner
Bönor
60 - 70
6-8
3
2/4
Pepparfrukter
60 - 70
5-6
3
2/4
Soppgrönsaker
60 - 70
5-6
3
2/4
Svamp
50 - 60
6-8
3
2/4
Örter
40 - 50
2-3
3
2/4
Frukt
Ugnsnivå
Livsmedel
Temperatur (°C) Tid (t)
1 positio- 2 positioner
ner
Plommon
60 - 70
8 - 10
3
2/4
Aprikoser
60 - 70
8 - 10
3
2/4
Äppelskivor
60 - 70
6-8
3
2/4
Päron
60 - 70
6-9
3
2/4
30
www.husqvarna-electrolux.se
10.16 Upptining
• Ta bort förpackningen från maten.
Lägg maten på en tallrik.
• Täck inte över den med en skål eller
tallrik. Det kan förlänga
upptiningstiden.
• Använd ugnens första hyllnivå. Den
längst ner.
Livsmedel
Mängd
Upptiningstid (min)
Efterupptiningstid
(min)
Kommentar
Kyckling
1 kg
100 - 140
20 - 30
Lägg kycklingen på ett uppoch nervänt tefat på en stor
tallrik. Vänd efter halva tiden.
Kött
1 kg
100 - 140
20 - 30
Vänd efter halva tiden.
Kött
500 g
90 - 120
20 - 30
Vänd efter halva tiden.
Forell
150 g
25 - 35
10 - 15
-
Jordgubbar
300 g
30 - 40
10 - 20
-
Smör
250 g
30 - 40
10 - 15
-
Grädde
2 x 200 g
80 - 100
10 - 15
Vispa grädden medan den
fortfarande är något frusen.
Mjuk kaka
1,4 kg
60
60
-
11. UGN – UNDERHÅLL OCH RENGÖRING
VARNING!
Se säkerhetsavsnitten.
11.1 Anmärkningar om
rengöring
• Torka av framsidan med en mjuk trasa
och varmt vatten och diskmedel.
• Använd ett rengöringsmedel avsett
för rengöring av metallytor.
• Rengör produkten efter varje
användningstillfälle. Fettansamling
eller andra matrester kan leda till
eldsvåda. Risken är högre för
grillpannan.
• Ta bort envis smuts med speciell
ugnsrengöring.
• Rengör alla ugnstillbehör efter varje
användningstillfälle och låt dem torka.
Använd en mjuk duk med varmt
vatten och ett rengöringsmedel.
• Använd inte starka medel, föremål
med skarpa kanter eller diskmaskin
vid rengöring om du har tillbehör i
Super Clean. Det kan skada ytan.
11.2 Produkter i rostfritt stål
eller aluminium
Rengör ugnsluckan endast
med en blöt svamp. Torka
med en mjuk trasa.
Använd aldrig stålull, syror
eller produkter med
slipeffekt för rengöring
eftersom de kan skada
ugnens ytor. Rengör ugnens
kontrollpanel med samma
försiktighet.
SVENSKA
11.3 Katalytisk rengöring
FÖRSIKTIGHET!
Rengör inte den katalytiska
ytan med ugnssprej,
frätande rengöringsmedel,
såpa eller andra
rengöringsmedel. Den
katalytiska ytan kan skadas
då.
Fläckar eller missfärgning av
den katalytiska ytan påverkar
inte de katalytiska
egenskaperna.
1. Dra först ut stegarnas främre del från
sidoväggen.
2. Dra ut stegen baktill från ugnssidan
och ta bort den.
VARNING!
Håll barn borta när du
rengör ugnen vid höga
temperaturer. Ugnsytan blir
mycket varm och det finns
risk att man bränner sig.
FÖRSIKTIGHET!
Tänd alltid ugnslampan vid
katalytisk rengöring (i
förekommande fall).
Ta ut alla tillbehör ur ugnen
innan den katalytiska
rengöringen aktiveras.
Väggarna har en katalytisk beläggning
och är självrengörande. De absorberar
fett som samlas på väggarna när ugnen
är igång.
För att stödja denna
självrengöringsprocedur ska den tomma
ugnen värmas upp regelbundet.
1. Rengör ugnens botten med varmt
vatten och diskmedel, och torka den
sedan.
2. Ställ in funktionen .
3. Ställ in ugnstemperaturen på 250 °C
och låt ugnen vara på i en timme.
4. När ugnen har svalnat, rengör den
med en mjuk, fuktig svamp.
11.4 Borttagning av
ugnsstegarna
Ta ut ugnsstegarna när ugnen ska
rengöras.
31
2
1
Sätt i ugnsstegarna i omvänd ordning.
FÖRSIKTIGHET!
Se till att den längre
fixeringsdelen är framtill. De
två fixeringsdelarnas ändar
måste peka bakåt. Felaktig
installation kan skada
emaljen.
11.5 Ta bort ugnsluckan
Ta bort luckan för att göra rengöringen
enklare.
32
www.husqvarna-electrolux.se
1
2
4. Rengör ugnsluckans glaspaneler.
Sätt tillbaka glasen genom att följa
stegen i omvänd ordning.
1. Öppna luckan helt.
2. Flytta glidstycket tills du hör ett
klickande ljud.
3. Stäng luckan tills glidstycket spärrar
den.
4. Ta bort dörren.
Luckan tas bort genom att du drar
den utåt först på ena sidan och
sedan på andra sidan.
Sätt tillbaka ugnsluckan i omvänd
ordning när rengöringen är klar. Du ska
höra ett klickljud när du sätter tillbaka
luckan. Använd en tång om det behövs.
11.6 Ta bort och rengöra
luckglasen
Glaset i luckan på din
produkt kan skilja sig från
den typ och form du ser på
bilderna. Antalet glas kan
skilja sig.
1. Ta tag i lucklist B på båda sidorna av
luckans övre kant och tryck inåt för
att frigöra klämlåset.
11.7 Byte av lampan
Lägg en tygbit på botten av produktens
innandöme. Detta förhindrar skador på
lampglaset och ugnsutrymmet.
VARNING!
Risk för elstötar! Koppla från
säkringen innan du byter
lampan.
Lampan och lampglaset kan
vara varma.
1. Avaktivera produkten.
2. Ta ut säkringarna ur säkringsskåpet
eller stäng av huvudströmbrytaren.
Baklampan
Lampglaset hittar du längst
bak i utrymmet.
1. Ta bort lampglaset genom att vrida
det moturs.
2. Rengör lampglaset.
3. Byt ugnslampan mot en passande
300 °C värmeresistent ugnslampa.
Använd samma typ av lampa.
4. Sätt tillbaka lampglaset.
Sidolampan
2
Lampglaset hittar du på vänster sida i
ugnen.
B
1
2. Dra lucklisten framåt för att ta bort
den.
3. Håll luckglasen i överkanten ett i
taget och dra dem uppåt och ut ur
skenorna.
1. Ta ut den vänstra ugnsstegen för att
komma åt lampan.
2. Använd ett smalt och trubbigt
föremål (t.ex. en tesked) för att
avlägsna lampglaset.
SVENSKA
33
11.8 Ta bort förvaringslådan
VARNING!
Förvara inte lättantändliga
föremål (t.ex.
rengöringsmaterial,
plastpåsar, ugnsvantar,
papper eller
rengöringssprayer) i
förvaringslådan.
Förvaringslådan kan bli het
när du använder ugnen. Risk
för brand föreligger
3. Rengör lampglaset.
4. Byt ut lampan mot en passande
lampa som tål upp till 300 °C.
5. Sätt tillbaka lampglaset.
6. Sätt i vänster ugnsstege.
För rengöring kan förvaringslådan under
ugnen tas bort.
1. Dra ut förvaringslådan så långt det
går.
2. Lyft förvaringslådan en aning så att
den kan lyftas snett uppåt ur
styrtapparna.
För att sätta tillbaka luckan utför du
stegen i omvänd ordning.
12. FELSÖKNING
VARNING!
Se säkerhetsavsnitten.
12.1 Om produkten inte fungerar...
Problem
Möjlig orsak
Lösning
Du kan inte aktivera produkten.
Produkten är inte ansluten
till strömförsörjningen eller
den är ansluten på fel sätt.
Kontrollera att produkten är
korrekt ansluten till strömförsörjningen.
Du kan inte aktivera produkten.
Säkringen har utlösts.
Kontrollera om säkringen är
orsaken till felet. Om säkringen går gång på gång, tala
med en behörig elektriker.
Det går inte att aktivera eller Du har tryckt på 2 eller flera
använda hällen.
touchkontroller samtidigt.
Tryck bara på en touch-kontroll.
Det går inte att aktivera eller STOP+GO-funktionen är
använda hällen.
igång.
Se avsnittet "Häll - Daglig
användning".
Det går inte att aktivera eller Det finns vatten eller fettanvända hällen.
stänk på kontrollpanelen.
Rengör kontrollpanelen.
34
www.husqvarna-electrolux.se
Problem
Möjlig orsak
Lösning
En ljudsignal ljuder och hällen stängs av.
En ljudsignal ljuder när hällen slår ifrån.
Du har satt något på en eller Ta bort föremålet från touchflera touch-kontroller.
kontrollerna.
Restvärmeindikator går inte
att tända.
Zonen är inte varm eftersom
den bara har varit påslagen
en kort stund.
Kontakta en auktoriserad
serviceverkstad om kokzonen varit på tillräckligt länge
för att vara varm.
Automax-funktionen fungerar inte.
Zonen är het.
Låt zonen bli tillräckligt sval.
Automax-funktionen fungerar inte.
Det högsta värmeläget är in- Det högsta värmeläget har
ställt.
samma effekt som funktionen.
Värmeläget ändras mellan
två nivåer.
Effektreglering-funktionen är Se avsnittet "Häll - Daglig
igång.
användning".
Touch-kontrollerna blir varma.
Kokkärlet är för stort eller
står för nära kontrollerna.
Placera stora kokkärl på de
bakre zonerna om möjligt.
tänds på hällens display.
Automatisk avstängning är
på.
Avaktivera hällen och aktivera den igen.
tänds på hällens display.
Barnlås- eller Lås-funktionen
fungerar.
Se avsnittet "Häll - Daglig
användning".
tänds på hällens display.
Det står inget kokkärl på zonen.
Ställ ett kokkärl på zonen.
tänds på hällens display.
Fel kokkärl.
Använd rätt typ av kokkärl.
Se avsnittet "Häll – råd och
tips".
tänds på hällens display.
Diametern på kokkärlets
botten är för liten för zonen.
Använd kokkärl med rätt
mått.
Se avsnittet "Häll – råd och
tips".
tänds på hällens display.
Kokkärlet täcker inte fyrkanten / korset.
Täck korset/fyrkanten helt.
Ugnen värms inte upp.
Ugnen är avstängd.
Sätt på ugnen.
Ugnen värms inte upp.
Klockan är inte ställd.
Ställ klockan.
Ugnen värms inte upp.
Nödvändiga inställningar är
inte gjorda.
Kontrollera att rätt inställningar gjorts.
Lampan fungerar inte.
Lampan är trasig.
Byt ut lampan.
Displayen visar "12.00".
Det har varit strömavbrott.
Ställ klockan.
SVENSKA
35
Problem
Möjlig orsak
Displayen visar F11.
Kontakten till matlagningsSätt in matlagningstermotermometern är inte rätt isatt meterns kontakt så långt in i
i uttaget.
uttaget det går.
Ånga och kondens avsätts
på maten och i ugnen.
Du lät maten stå för länge i
ugnen.
12.2 Tekniska data
Kontakta försäljaren eller en auktoriserad
serviceverkstad om du inte kan avhjälpa
felet.
Lösning
Låt inte maträtter stå i ugnen
längre än 15 - 20 minuter efter att tillagningen är klar.
den yttre kanten av produktens
innanmäte. Avlägsna inte märkskylten
från produktutrymmet.
Information som kundtjänst behöver
finns på typskylten. Typskylten sitter på
Vi rekommenderar att du antecknar den här:
Modell (Mod.)
.........................................
PNC (produktnummer)
.........................................
Serienummer (S.N.)
.........................................
13. INSTALLATION
VARNING!
Se säkerhetsavsnitten.
13.1 Tekniska data
Mått
Höjd
850 - 939 mm
Bredd
696 mm
Djup
600 mm
13.2 Elektrisk installation
VARNING!
Tillverkaren kan inte hållas
ansvarig om
säkerhetsföreskrifterna i
kapitlena "Säkerhet" inte
följs.
Denna produkt levereras med en
huvudkontakt och en huvudkabel.
FÖRSIKTIGHET!
Om du ansluter
stickproppen från spisen till
en 3-faskontakt, måste den
ha en neutral fas. Annars
fungerar inte spisen.
13.3 Tippskydd
FÖRSIKTIGHET!
Montera tippskyddet för att
hindra att produkten välter
vid felaktig belastning.
Tippskyddet fungerar endast
när produkten står på rätt
plats.
Din produkt har symbolerna
som visas på bilderna (i
förekommande fall) för att
påminna dig om att montera
tippskyddet.
36
www.husqvarna-electrolux.se
Kontrollera att du placerar
tippskyddet på rätt höjd.
Mer information om hur produkten ska
installeras finns i ett separat
installationshäfte.
14. ENERGIEFFEKTIVITET
14.1 Produktinformation för häll enligt EU 66/2014
Modellbeskrivning
QSI7134W
Typ av häll
Häll inuti fristående spis
Antal kokzoner
4
Uppvärmningsteknik
Induktion
Diameter på runda kokzoner
(Ø)
Vänster fram
Vänster bak
Höger fram
Höger bak
21,0 cm
21,0 cm
21,0 cm
21,0 cm
Energiförbrukning per kokzon
(EC electric cooking)
Vänster fram
Vänster bak
Höger fram
Höger bak
168,1 Wh / kg
165,9 Wh / kg
170,5 Wh / kg
165,9 Wh / kg
Energiförbrukning för hällen (EC electric hob)
168,6 Wh / kg
EN 60350-2 - Elektriska
matlagningsprodukter för hushållsbruk Del 2: Hällar – Metoder för mätning av
prestanda.
14.2 Häll - Energibesparing
Du kan spara energi vid
vardagsmatlagningen om du följer
nedanstående tips.
• Värm bara upp den mängd vatten du
behöver.
SVENSKA
• Sätt om möjligt alltid ett lock på
kokkärlet.
• Ställ kokkärlet på kokzonen innan du
aktiverar den.
• Ställ ett mindre kokkärl på mindre
kokzoner.
37
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten
varm eller för att smälta den.
14.3 Informationsblad och information för ugnar enligt EU
65-66/2014
Leverantörens namn
Husqvarna-Electrolux
Modellbeskrivning
QSI7134W
Energieffektivitetsindex
105.9
Energiklass
A
Energiförbrukning vid normalbelastning, konventionellt läge
0.99 kWh/program
Energiförbrukning vid normalbelastning och varmluft
0.90 kWh/program
Antal utrymmen
1
Värmekälla
Elektricitet
Ljudstyrka
72 l
Ugnstyp
Ugn i fristående spis
Mängd
62.0 kg
EN 60350-1 - Elektriska
matlagningsprodukter för hushållsbruk Del 1: Spisar, ugnar, ångugnar och grillar
- metoder för att mäta prestanda.
14.4 Ugn - Energibesparing
Denna produkt har funktioner som låter
dig spara energi under vanlig
matlagning.
• Allmänna tips
– Kontrollera att ugnsluckan är
ordentligt stängd när produkten
är igång och låt den vara stängd
så mycket som möjligt under
tillagningen.
– Använd metalltallrikar för att öka
energisparandet.
– När så är möjligt, lägg maten i
ugnen utan att värma upp den.
– För matlagning som varar längre
än 30 minuter ska
ugnstemperaturen minskas till
lägsta möjliga, 3 - 10 minuter
innan matlagningstiden går ut,
beroende på längden på
matlagningen. Restvärmen i
ugnen fortsätter laga maten.
– Använd restvärmen för att värma
annan mat.
• Matlagning med fläkt - när så är
möjligt, använd
matlagningsfunktionerna med fläkt för
att spara energi.
• Hålla maten varm - om du vill
använda restvärmen för att hålla
maten varm väljer du lägsta möjliga
temperaturinställning.
38
www.husqvarna-electrolux.se
15. MILJÖSKYDD
Återvinn material med symbolen .
Återvinn förpackningen genom att
placera den i lämpligt kärl. Bidra till att
skydda vår miljö och vår hälsa genom att
återvinna avfall från elektriska och
elektroniska produkter. Släng inte
*
produkter märkta med symbolen med
hushållsavfallet. Lämna in produkten på
närmaste återvinningsstation eller
kontakta kommunkontoret.
SVENSKA
39
867319530-A-452015
www.husqvarna-electrolux.se/shop

advertisement

Was this manual useful for you? Yes No
Thank you for your participation!

* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project

Download PDF

advertisement
