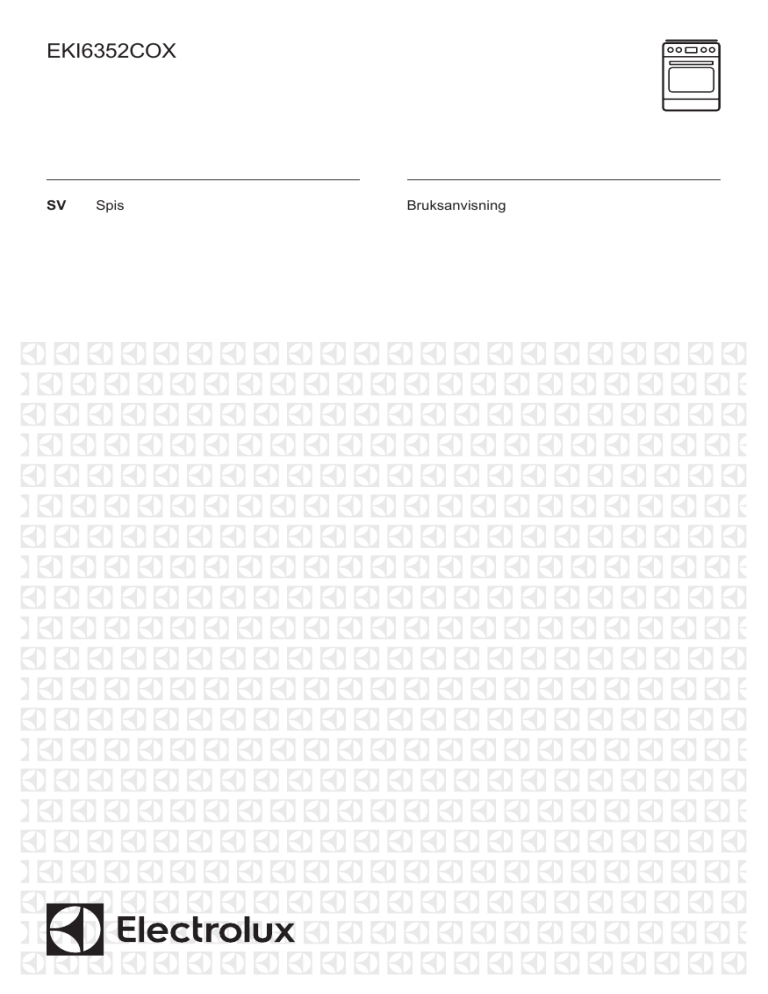

EKI6352COX
SV
Spis
Bruksanvisning
2
www.electrolux.com
INNEHÅLL
1. SÄKERHETSINFORMATION.............................................................................3
2. SÄKERHETSINSTRUKTIONER.........................................................................5
3. PRODUKTBESKRIVNING..................................................................................8
4. FÖRE FÖRSTA ANVÄNDNING......................................................................... 8
5. HÄLL – DAGLIG ANVÄNDNING...................................................................... 10
6. HÄLL - RÅD OCH TIPS.................................................................................... 14
7. HÄLL – UNDERHÅLL OCH RENGÖRING....................................................... 15
8. UGN – DAGLIG ANVÄNDNING ...................................................................... 16
9. UGN - KLOCKFUNKTIONER........................................................................... 19
10. UGN – RÅD OCH TIPS.................................................................................. 19
11. UGN – UNDERHÅLL OCH RENGÖRING...................................................... 31
12. FELSÖKNING.................................................................................................34
13. INSTALLATION.............................................................................................. 36
14. ENERGIEFFEKTIVITET................................................................................. 37
VI TÄNKER PÅ DIG
Tack för att du köpt en Electrolux-produkt. Du har valt en produkt som för med sig
årtionden av yrkeserfarenhet och innovation. Genial och elegant har den
utformats med dig i åtanke. Så när du än använder den kan du känna dig trygg
med att veta att du får fantastiska resultat varje gång.
Välkommen till Electrolux.
Besök vår webbplats för att:
Få användningsråd, broschyrer, felsökningshjälp och serviceinformation:
www.electrolux.com/webselfservice
Registrera din produkt för bättre service:
www.registerelectrolux.com
Köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:
www.electrolux.com/shop
KUNDTJÄNST OCH SERVICE
Vi rekommenderar att originalreservdelar används.
Ha följande uppgifter till hands när du kontaktar serviceavdelningen: Modell,
PNC, serienummer.
Informationen står på typskylten.
Varnings-/viktig säkerhetsinformation
Allmän information och tips
Miljöinformation
Med reservation för ändringar.
SVENSKA
1.
3
SÄKERHETSINFORMATION
Läs noga de bifogade instruktionerna före installation
och användning av produkten. Tillverkaren är inte
ansvarig för eventuella personskador eller andra skador
som uppkommit som ett resultat av felaktig installation
eller användning. Förvara alltid bruksanvisningen på en
säker och tillgänglig plats för framtida bruk.
1.1 Säkerhet för barn och handikappade
VARNING!
Risk för kvävning, skador eller permanent
invaliditet.
•
•
•
•
•
•
Denna produkt kan användas av barn från 8 års ålder
och uppåt, och av personer med nedsatt fysisk,
sensorisk eller mental förmåga, samt personer med
bristande erfarenhet och kunskap, om de övervakas
eller instrueras beträffande hur produkten används på
ett säkert sätt och förstår de risker som är förknippade
med användningen.
Låt inte barn leka med produkten.
Håll allt förpackningsmaterial utom räckhåll för barn
och kassera det på lämpligt sätt.
Barn och husdjur ska hållas borta från produkten när
den är igång eller när den svalnar. Åtkomliga delar är
mycket varma.
Om apparaten har ett barnlås, måste detta aktiveras.
Barn får inte utföra städning och underhåll av
apparaten utan uppsikt.
1.2 Allmän säkerhet
•
•
Endast behöriga personer får installera den här
produkten och byta kabel.
Den här produkten måste anslutas till elnätet med
kabeltyp H05VV-F för att kunna stå emot
temperaturen från den bakre panelen.
4
www.electrolux.com
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Produkten är avsedd att användas på en höjd på upp
till 2000 meter över havet.
Produkten är inte avsedd att användas på fartyg, båtar
eller dylikt.
För att undvika överhettning får produkten inte
installeras bakom en dekorativ lucka.
Placera inte produkten på en sockel.
Använd inte produkten med en extern timer eller ett
separat fjärrkontrollsystem.
VARNING: Oövervakad matlagning på en häll med fett
eller olja kan vara farligt och kan leda till brand.
Försök ALDRIG att släcka en eld med vatten, utan
stäng av produkten och täck över flamman, t.ex. med
ett lock eller brandfilt.
FÖRSIKTIGHET: Tillagningsprocessen måste
övervakas. En kort tillagningsprocess måste ständigt
övervakas.
VARNING: Brandfara: Förvara inte saker på
kokytorna.
Använd inte ångrengörare vid rengöring av produkten.
Använd inte skarpa rengöringsmedel med slipeffekt
eller vassa metallskrapor för att rengöra glasluckan
eller hällens gångjärnsförsedda lock eftersom dessa
kan repa ytan, vilket i sin tur kan leda till att glaset
spricker.
Metallföremål som knivar, gafflar, skedar och lock bör
inte placeras på hällens yta eftersom de blir varma.
Om glaskeramikytan/glasytan är sprucken, stäng av
produkten för att undvika risken för elektriska stötar.
Efter användning, stäng av hällen med dess kontroll
och lita inte på kokkärlsavkänningen.
VARNING: Produkten och åtkomliga delar blir mycket
varma under användning. Var försiktig så att du
undviker att vidröra värmeelementen. Barn under 8 år
ska inte vistas i närheten utan ständig uppsikt.
Använd alltid ugnsvantar för att ta ut eller sätta in
tillbehör eller eldfasta formar.
SVENSKA
•
•
•
•
•
•
•
•
5
Koppla från strömtillförseln före underhåll.
Kontrollera att produkten är avstängd innan du byter
lampa för att undvika risken för elstötar.
Om nätsladden är skadad måste den bytas av
tillverkaren, tillverkarens auktoriserade servicecenter
eller personer med motsvarande utbildning, för att
undvika elektrisk fara.
Använd endast matlagningstermometern som
rekommenderas för den här produkten.
Var försiktig när du rör vid förvaringslådan. Den kan bli
mycket het.
För att ta bort ugnsstegarna drar du först ut den
främre delen av ugnsstegen och sedan den bakre
delen från sidoväggarna. Sätt i ugnsstegarna i
omvänd ordning.
Sättet för frånkoppling måste införlivas i det fasta
kablaget i enlighet med gällande
anslutningsbestämmelser.
VARNING: Använd endast hällskydd som designats
av tillverkaren av apparaten eller som anges av
tillverkaren i bruksanvisningen som lämplig, eller
hällskydd som medföljer. Olyckor kan inträffa om fel
skydd används.
2. SÄKERHETSINSTRUKTIONER
2.1 Installation
VARNING!
Endast en behörig person
får installera den här
produkten.
•
•
•
•
•
•
Avlägsna allt förpackningsmaterial.
Installera eller använd inte en skadad
produkt.
Följ installationsinstruktionerna som
följer med produkten.
Var alltid försiktig när produkten flyttas
eftersom den är tung. Använd alltid
skyddshandskar och täckta skor.
Dra aldrig produkten i handtaget.
Köksskåpet och inbyggnaden måste
ha passande mått.
•
•
•
•
•
Minsta avstånd till andra produkter
ska beaktas.
Kontrollera att produkten har
installerats under och bredvid stadiga
skåp- eller bänkstommar.
Delar av produkten är strömförande.
Stäng produkten med skåpluckan för
att undvika att vidröra farliga delar.
Produktens sidor måste gränsa till
produkter eller enheter med samma
höjd.
Installera inte produkten nära en dörr
eller under ett fönster. Detta förhindrar
att heta kokkärl faller ned från
produkten när dörren eller fönstret är
öppet.
6
www.electrolux.com
•
Se till att montera ett stöd för att
förhindra att produkten tippar. Se
kapitlet Montering.
2.2 Elektrisk anslutning
VARNING!
Risk för brand och elektriska
stötar.
•
•
•
•
•
•
•
•
•
•
•
•
•
Alla elektriska anslutningar ska göras
av en behörig elektriker.
Produkten måste jordas.
Se till att de parametrarna på
märkskylten överensstämmer med
elnätets elektricitet.
Använd alltid ett korrekt installerat,
stötsäkert och jordat eluttag.
Använd inte grenuttag eller
förlängningssladdar.
Låt inte nätkablar komma i kontakt
med eller komma nära produktens
lucka, speciellt inte när luckan är het.
Stötskyddet för strömförande och
isolerade delar måste fästas på ett
sådant sätt att det inte kan tas bort
utan verktyg.
Anslut stickkontakten till eluttaget först
vid slutet av installationen. Kontrollera
att stickkontakten är åtkomlig efter
installationen.
Anslut inte stickkontakten om
vägguttaget sitter löst.
Dra inte i anslutningssladden för att
koppla bort produkten från eluttaget.
Ta alltid tag i stickkontakten.
Använd endast rätt isoleringsenheter:
strömbrytare, säkringar (säkringar av
skruvtyp tas ur hållaren),
jordfelsbrytare och kontaktorer.
Den elektriska installationen måste ha
en isolationsenhet så att du kan
koppla från produkten från nätet vid
alla poler. Kontaktöppningen på
isolationsenheten måste vara minst 3
mm bred.
Stäng produktens lucka helt innan du
ansluter kontakten till eluttaget.
•
•
•
•
•
•
•
•
•
VARNING!
Risk för brand och explosion
•
•
•
•
•
•
Fetter och olja kan frigöra
lättantändliga ångor när de värms
upp. Håll flammor eller uppvärmda
föremål borta från fetter och oljor när
du lagar mat med dem.
Ångorna som frigörs i mycket het olja
kan orsaka självantändning.
Redan använd olja, som kan innehålla
matrester, kan orsaka brand vi lägre
temperatur än olja som används för
första gången.
Placera inga lättantändliga produkter
eller föremål som är fuktiga med
lättantändliga produkter i, nära eller
på tvättmaskinen.
Låt inte gnistor eller öppna lågor
komma i kontakt med produkten när
du öppnar luckan.
Öppna produktens lucka försiktigt.
Användning av ingredienser som
innehåller alkohol kan producera en
blandning av luft och alkohol.
VARNING!
Risk för skador på produkten
föreligger.
2.3 Använd
VARNING!
Risk för skador och
brännskador.
Risk för elektrisk stöt.
Denna produkt är endast avsedd för
hushållsbruk.
Ändra inte produktens specifikationer.
Se till att ventilationsöppningarna inte
är blockerade.
Lämna inte produkten utan tillsyn
under användning.
Stäng av produkten efter varje
användningstillfälle.
Var försiktig när du öppnar
produktens lucka medan produkten är
igång. Het luft kan strömma ut.
Använd inte produkten med våta
händer eller när den är i kontakt med
vatten.
Använd inte produkten som arbetseller avlastningsyta.
Användare med pacemaker måste
hålla ett avstånd på minst 30 cm från
induktionskokzonerna när produkten
är igång.
•
För att förhindra skada eller
missfärgning på emaljen:
– sätt inte eldfasta formar eller
andra föremål direkt på
produktens botten.
SVENSKA
•
•
•
•
•
•
•
•
•
– ställ inte hett vatten direkt i den
heta produkten.
– låt inte fuktiga kärl eller matvaror
stå kvar i produkten efter att
tillagningen är klar.
– var försiktig när du tar bort eller
monterar tillbehör.
Missfärgning av emaljen eller den
rostfria ytan påverkar inte produktens
funktion.
Använd en djup form för mjuka kakor.
Fruktjuicer orsakar fläckar som kan
vara permanenta.
Placera inga heta kokkärl på
kontrollpanelen.
Låt inte kokkärl torrkoka.
Var försiktig så att inte föremål eller
kokkärl faller på produkten. Ytan kan
skadas.
Aktivera inte kokzonerna med tomma
kokkärl eller utan kokkärl.
Lägg inte aluminiumfolie på produkten
eller direkt på produktens botten.
Kokkärl av gjutjärn, aluminium eller
med skadad botten kan orsaka repor.
Lyft alltid upp dessa föremål när du
måste flytta dem på kokhällen.
Denna produkt är endast avsedd för
matlagning. Den får inte användas för
några andra ändamål, t.ex. för
rumsuppvärmning.
2.4 Skötsel och rengöring
VARNING!
Det finns risk för
personskador, brand eller
skador på produkten.
•
•
•
•
•
•
•
Stäng av produkten före underhåll.
Koppla bort produkten från eluttaget.
Se till att produkten har svalnat. Det
finns även risk för att glaspanelerna
kan spricka.
Byt omedelbart ut luckans glaspaneler
om de är skadade. Kontakta
auktoriserat servicecenter.
Var försiktig när du tar bort luckan.
Luckan är tung!
Kvarblivet fett eller mat i produkten
kan orsaka brand.
Rengör produkten regelbundet för att
förhindra att ytmaterialet försämras.
Ugnsutrymmet och luckan måste
torkas av efter varje
•
•
•
2.5 Inre belysning
•
Typen av glödlampa eller
halogenlampa som används för den
här produkten är endast avsedd för
hushållsprodukter. Får ej användas
som husbelysning.
VARNING!
Risk för elektrisk stöt.
•
•
Innan du byter lampan ska du koppla
ur produkten från nätuttaget.
Använd bara lampor med samma
specifikationer.
2.6 Kassering
VARNING!
Risk för kvävning eller
skador.
•
•
•
Koppla loss produkten från eluttaget.
Klipp av elkabeln nära produkten och
kassera den.
Ta bort luckspärren för att förhindra
att barn eller husdjur blir instängda i
maskinen.
2.7 Underhåll
•
•
7
användningstillfälle. Ånga som bildas
vid användningen av ugnen
kondenseras på innerväggarna och
kan orsaka korrosion. För att minska
kondensen kan man låta produkten
vara igång i 10 minuter före tillagning.
Rengör produkten med en fuktig, mjuk
trasa. Använd bara neutrala
rengöringsmedel. Använd inte
produkter med slipeffekt,
skursvampar, lösningsmedel eller
metallföremål.
Om du använder en ugnssprej ska du
följa säkerhetsanvisningarna på
förpackningen.
Rengör inte den katalytiska emaljen
(om tillämpligt) med något slag av
rengöringsmedel.
Kontakta en auktoriserad
serviceverkstad för reparation av
produkten.
Använd endast originaldelar.
8
www.electrolux.com
3. PRODUKTBESKRIVNING
3.1 Allmän översikt
1
2
3
4
5
6
7
11
5
4
3
2
1
8
9
10
1
2
3
4
5
6
7
8
9
10
11
Kontrollampa/symbol för ström
Vred för ugnsfunktionerna
Elektronisk programmeringsenhet
Temperaturvred
Temperaturindikator/symbol
Uttag för matlagningstermometern
Värmeelement
Ugnslampa
Ugnsstege, löstagbar
Fläkt
Ugnsnivåer
3.2 Beskrivning av hällen
1
2
140 mm
180 mm
180 mm
210 mm
6
3
5
4
3.3 Tillbehör
•
•
•
1 Induktionskokzon 1400 W, med
effektfunktion 2500 W
2 Ångutlopp - antal och position beror
på modell
3 Induktionskokzon 1800 W, med
effektfunktion 2800 W
4 Induktionskokzon 1800 W, med
effektfunktion 2800 W
5 Kontrollpanelen
6 Induktionskokzon 2300 W, med
effektfunktion 3600 W
Galler
För kokkärl, bakformar och stekkärl.
Bakplåt
För kakor och småkakor.
Långpanna
För bakning och stekning eller som
fettuppsamlingsfat.
•
•
•
4. FÖRE FÖRSTA ANVÄNDNING
VARNING!
Se säkerhetsavsnitten.
Matlagningstermometer
För att mäta temperaturen inuti
maten.
Utdragbara bakplåtsskenor
För hyllor och plåtar.
Förvaringslåda
Förvaringslådan finns under
ugnsutrymmet.
SVENSKA
4.1 Första rengöring
9
normalt. Se till att ventilationen är
tillräcklig i rummet.
Ta ut alla tillbehör och flyttbara
ugnsstegar ur produkten.
4.5 Öppna och stänga luckan
med det mekaniska lucklåset
Se avsnittet "Underhåll och
rengöring".
Rengör produkten och tillbehören innan
du använder den första gången.
Sätt tillbaka tillbehören och de flyttbara
ugnsstegarna på sin ursprungliga plats.
Det mekaniska lucklåset är som standard
aktiverat.
För att öppna luckan förs låset åt höger.
4.2 Använda touch-kontrollerna
Aktivera en funktion genom att hålla in
vald symbol på displayen i minst en
sekund.
4.3 Ställa in och ställa om
klockan
4.6 Avaktivera det mekaniska
lucklåset
blinkar när du ansluter ugnen till
eluttaget, när det varit ett strömavbrott
eller när timern inte är inställd.
eller
för att ställa in
1. Tryck på
rätt tid.
Efter cirka 5 sekunder slutar
blinkningarna och displayen visar den
inställda tiden.
2. För att ändra tiden, tryck på
samtidigt tills
Stäng luckan utan att trycka in lucklåset.
1. Tryck på lucktätningen B på varje
sida. Tätningen släpper.
2
B
och
börjar blinka.
När timerfunktionen är aktiv
kan du inte ändra den
aktuella tiden.
1
2. Dra upp lucktätningen och ta bort
den.
3. Lossa spaken 1, flytta den åt höger 2
och sätt tillbaka den.
4.4 Förvärmning
Sätt den tomma ugnen på förvärmning
för att bränna bort fett.
1. Välj funktionen
och maximal
temperatur.
2. Låt ugnen stå på i en timme.
och ställ in
3. Välj funktionen
maximal temperatur.
4. Låt ugnen vara igång i 15 minuter.
5. Välj funktionen
och ställ in
maximal temperatur.
6. Låt ugnen vara igång i 15 minuter.
Tillbehören kan bli varmare än normalt.
Ugnen kan avge lukt och rök. Det är helt
1
2
4. Håll i lucktätningen B i varje sida och
sätt den på luckans innerkant. Sätt
lucktätningen i luckans övre kant.
10
www.electrolux.com
Avaktivera det mekaniska lucklåset
Gör enligt ovanstående anvisningar igen
och flytta tillbaka lucklåset till vänster.
Avstängning av produkten
inaktiverar inte det
mekaniska lucklåset.
B
5. HÄLL – DAGLIG ANVÄNDNING
VARNING!
Se säkerhetsavsnitten.
5.1 Beskrivning av hällen
1
2 3
4
10
9
5
8
6
7
Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och
ljudsignalerna markerar vilka funktioner som är aktiverade.
Touch Funktion
-kon‐
troll
Beskrivning
1
PÅ/AV (ON/OFF)
För att aktivera och avaktivera hällen.
2
Lås / Barnlås
För att låsa/låsa upp kontrollpanelen.
STOP+GO
För att aktivera och avaktivera funktio‐
nen.
-
Värmelägesdisplay
För att visa det inställda värmeläget.
-
Timerindikatorer för kok‐
zonerna
För att visa för vilken kokzon tiden är in‐
ställd.
-
Timerdisplay
För att visa tiden i minuter.
-
För att välja kokzon.
3
4
5
6
7
SVENSKA
Touch Funktion
-kon‐
troll
8
9
10
Beskrivning
/
-
För att öka eller minska tiden.
/
-
För inställning av värmeläge.
Effektfunktion
För att aktivera och avaktivera funktio‐
nen.
5.2 Visningar av värmeinställning
Display
Beskrivning
Kokzonen är avstängd.
Kokzonen är påslagen.
-
STOP+GO-funktionen är igång.
Automax-funktionen är igång.
Effektfunktion är på.
+ siffra
Ett fel har uppstått.
En kokzon är fortfarande varm (restvärme).
Lås /Barnlås-funktionen är igång.
Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat
på kokzonen.
Automatisk avstängning-funktionen är igång.
5.3 Restvärmeindikering
VARNING!
Risk för brännskador från
restvärme.
Induktionskokzonerna skapar den värme
som behövs för tillagningen direkt i
kokkärlets botten. Glaskeramiken värms
upp av restvärmen hos kokkärlet.
5.4 Aktivera och avaktivera
Tryck på
i 1 sekund för att sätta på
eller stänga av hällen.
5.5 Automatisk avstängning
Funktionen stänger av hällen
automatiskt om:
•
•
•
alla kokzoner är avstängda.
du inte ställer in värmeläge efter
hällen har satts på.
du spiller något eller sätter något på
kontrollpanelen längre än 10
11
12
www.electrolux.com
•
•
•
sekunder (en kastrull, en handduk
osv.). En ljudsignal ljuder och hällen
stängs av. Ta bort föremålet eller
rengör kontrollpanelen.
hällen blir för het (t.ex. om ett kokkärl
kokar torrt). Innan du använder hällen
igen måste kokzonen kallna.
du använder ett olämpligt kokkärl.
Symbolen
tänds och kokzonen
stängs av automatiskt efter 2 minuter.
du stänger inte av en kokzon eller
ändrar värmeläget. Efter en stund
tänds
och hällen stängs av.
Förhållandet mellan värmeläge och
tiden efter vilken hällen stängs av:
Värmeläge
Hällen stängs av
efter
6 timmar
,1-2
3-4
5 timmar
5
4 timmar
6-9
1,5 timme
för att minska
och
värmeläget. Tryck på
samtidigt för att inaktivera kokzonen.
5.7 Automax
Du kan uppnå önskat värmeläge
snabbare om du aktiverar den här
funktionen. Funktionen ställer in högsta
värmeläget under en viss tid och sänker
sedan till rätt värmeläge.
För att aktivera funktionen
måste kokzonen vara kall.
För att aktivera funktionen för en
kokzon: tryck på
(
tänds). Tryck
omedelbart på
(
tänds). Tryck
omedelbart på
tills rätt värmeläge
tänds. Efter 3 sekunder tänds
.
För att avaktivera funktionen: tryck på
.
För att aktivera funktionen för en
kokzon: tryck på
.
tänds.
Avaktivera funktionen: tryck på
eller
.
5.9 Timer
Nedräkningstimer
Du kan använda den här funktionen för
att ställa in hur länge kokzonen ska vara
igång vid enbart detta tillagningstillfälle.
Ställa in kokzonen: tryck på
upprepade gånger tills indikatorn för
önskad kokzon tänds.
för att öka värmeläget.
Användning
Den här funktionen gör mer effekt
tillgänglig för induktionskokzonerna.
Funktionen kan bara aktiveras för
induktionskokzonen under en begränsad
tidsperiod. Därefter kopplar
induktionskokzonen automatiskt tillbaka
till högsta värmeläget.
Ställ först in värmeinställningen för
kokzonen, ställ därefter in funktionen.
5.6 Värmeläge
Tryck på
5.8 Effektfunktion
För att aktivera eller ändra tiden: tryck
på
eller
för timern för att ställa in
tiden (00 - 99 minuter). När indikatorn för
kokzonen börjar blinka långsammare
räknas tiden ned.
För att se återstående tid: välj
kokzonen med . Kokzonens indikator
börjar blinka snabbt. På displayen visas
den återstående tiden.
För att avaktivera funktionen: Välj
kokzonen med
och tryck på
.
Återstående till räknar ned till 00.
Kokzonens kontrollampa släcks.
När tiden gått ut ljuder en
signal och 00 blinkar.
Kokzonen avaktiveras.
För att stänga av ljudet: tryck på
.
Minute Minder (signalur)
Du kan använda den här funktionen som
Signalur när hällen är på och
tillagningszonerna inte används.
Displayen visar värmeläget
.
SVENSKA
Aktivera funktionen: tryck på
. Tryck
på eller
på timern för att ställa in
tiden. När tiden gått ut ljuder en signal
och 00 blinkar.
För att stänga av ljudet: tryck på
.
Denna funktion påverkar inte
ugnens funktioner i övrigt.
5.10 STOP+GO
på
i 4 sekunder.
hällen med
13
tänds. Inaktivera
.
För att avaktivera funktionen: aktivera
hällen med
Tryck på
. Ställ inte in värmeläget.
i 4 sekunder.
Inaktivera hällen med
tänds.
.
För att kringgå funktionen för ett
enskilt tillagningstillfälle: aktivera
Funktionen ställer in alla påslagna
kokzoner på det lägsta värmeläget.
tänds. Tryck på
i4
hällen med .
sekunder. Ställ in värmeläge inom 10
sekunder. Hällen kan nu användas. Om
När funktionen är igång kan du inte
ändra värmeläget.
du avaktiverar hällen med
funktionen igen.
Funktionen stoppar inte
timerfunktionerna.
5.13 Effektreglering-funktion
Aktivera funktionen: tryck på
tänds.
.
För att avaktivera funktionen: tryck på
. Föregående värmeläge aktiveras.
5.11 Lås
Du kan låsa kontrollpanelen medan
kokzonerna är igång. Funktionen
förhindrar oavsiktliga ändringar av
värmeläget.
Ställ in värmeläget först.
Aktivera funktionen: tryck på .
tänds i 4 sekunder.Timern förblir på.
För att avaktivera funktionen: tryck på
. Föregående värmeläge aktiveras.
När du avaktiverar hällen
stängs även denna funktion
av.
5.12 Barnlås
Denna funktion förhindrar oavsiktlig
användning av hällen.
Aktivera funktionen: aktivera hällen
med
. Ställ inte in värmeläget. Tryck
•
•
•
•
•
•
aktiveras
Alla kokzoner är anslutna till en fas.
Se bilden.
Fasen har en maximal
elektricitetsbelastning.
Funktionen delar strömmen mellan
kokzonerna.
Funktionen aktiveras när den totala
elektricitetsbelastningen på
kokzonerna överskrids.
Funktionen minskar strömmen till de
andra kokzonerna.
Värmeläget för de reducerade
kokzonerna ändras mellan två nivåer.
14
www.electrolux.com
6. HÄLL - RÅD OCH TIPS
VARNING!
Se säkerhetsavsnitten.
6.1 Kokkärl
För induktionskokzoner
genereras värme mycket
snabbt i kokkärlet av ett
kraftigt elektromagnetiskt
fält.
Använd
induktionskokzonerna med
korrekt kokkärl.
Kokkärlsmaterial
•
Lämpliga: gjutjärn, stål, emaljerat
stål, rostfritt stål, botten med flera
lager (märkt som lämpligt av
tillverkaren).
• Olämpliga: aluminium, koppar,
mässing, glas, keramik, porslin.
Kokkärl är lämpliga för en
induktionshäll om:
•
•
lite vatten kokar mycket snabbt upp
på en kokzon som är inställd på det
högsta värmeläget.
en magnet fastnar på kokkärlets
botten.
Kokkärlens botten skall vara
så tjock och så plan som
möjligt.
Kokkärlets mått
Induktionskokzonerna anpassar sig
automatiskt till storleken på kokkärlets
botten upp till en viss gräns.
Hur effektiv kokzonen är beror på
kokkärlets diameter. Kokkärl med en
mindre diameter än den minsta får bara
en del av effekten som kokzonen
genererar.
Värmeläge
-1
Använd för:
6.2 Minsta kokkärlsdiameter
Kokzon
Kokkärlets dia‐
meter (mm)
Vänster bak
125 - 140
Höger bak
145 - 180
Höger fram
145 - 180
Vänster fram
180 - 210
6.3 Ljud under användning
Om du hör:
•
knackande ljud: är kokkärlet tillverkat
av olika material
("sandwichkonstruktion").
• visslande ljud: använder du kokzonen
med hög effektnivå och kokkärlet är
tillverkat av olika material
("sandwichkonstruktion").
• surrande: använder du hög effektnivå.
• klickande: beror detta på elektriska
omkopplingar.
• susande: beror detta på att fläkten är
igång.
Dessa ljud är normala och innebär
inte att det är fel på produkten.
6.4 Exempel på olika typer av
tillagning
Relationen mellan värmelägets och
kokzonens förbrukning är inte linjär. När
du ökar värmeläget är det inte
proportionellt mot att öka kokzonens
effektförbrukning. Det betyder att
kokzonen med medelhögt värmeläge
använder mindre än hälften av sin effekt.
Uppgifterna i tabellen är
endast avsedda som
vägledning.
Tid
(min)
Varmhållning av tillagad mat. efter
behov
Tips
Lägg ett lock på ett kokkärl.
SVENSKA
15
Värmeläge
Använd för:
Tid
(min)
Tips
1-2
Hollandaisesås, smältning
av: smör, choklad, gelatin.
5 - 25
Rör om med jämna mellan‐
rum.
1-2
Stanning: fluffiga omeletter,
äggstanning.
10 - 40
Tillaga med lock.
2-3
Småkoka ris och mjölkrätter,
värma färdiglagade rätter.
25 - 50
Minst dubbelt så mycket
vätska som ris, rör om mjölk‐
baserade rätter under tillag‐
ningen.
3-4
Ångkoka grönsaker, fisk,
kött.
20 - 45
Tillsätt några matskedar
vätska.
4-5
Kokning av potatis.
20 - 60
Använd max. ¼ liter vatten
till 750 g potatis.
4-5
Tillaga större mängder mat,
stuvningar och soppor.
60 150
Upp till 3 l vätska plus ingre‐
dienser.
6-7
Lätt stekning: schnitzel, cor‐
don bleu, kotletter, kroketter,
korv, lever, ägg, pannkakor,
munkar.
efter
behov
Vänd efter halva tiden.
7-8
Kraftig stekning, potatiskro‐
ketter, njurstek, fransyska.
5 - 15
Vänd efter halva tiden.
9
Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pom‐
mes frites.
Koka stora mängder vatten. Effektfunktionen är aktiverad.
7. HÄLL – UNDERHÅLL OCH RENGÖRING
VARNING!
Se säkerhetsavsnitten.
7.1 Allmän information
•
•
•
•
•
Rengör hällen efter varje
användningstillfälle.
Använd alltid kokkärl med ren botten.
Repor eller mörka fläckar på ytan har
ingen inverkan på hur hällen fungerar.
Använd ett särskilt rengöringsmedel
för hällens yta.
Använd en speciell skrapa för glaset.
7.2 Rengöring av hällen
•
Ta omedelbart bort: smält plast,
plastfolie, socker och mat med
•
•
socker. I annat fall kan denna typ av
smuts skada hällen. Var försiktig och
undvik brännskador. Sätt
specialskrapan snett mot glasytan och
för bladet över ytan.
Ta bort när hällen svalnat
tillräckligt: kalkringar, vattenringar,
fettstänk, glänsande metalliska
missfärgningar. Rengör hällen med en
fuktig duk och icke slipande
rengöringsmedel. Efter rengöring,
torka hällen med en mjuk duk.
Ta bort missfärgning på blank
metall: använd en lösning av vatten
och vinäger och rengör glasytan med
en fuktad trasa.
16
www.electrolux.com
8. UGN – DAGLIG ANVÄNDNING
VARNING!
Se säkerhetsavsnitten.
8.1 Ugnsfunktioner
Symbol
Ugnsfunktion
Tillämpning
Avstängt läge
Produkten är avstängd.
Varmluft
För att baka på upp till två hyllpositioner samti‐
digt och för att torka mat.Ställ in temperaturen
20-40 °C lägre än för över-/undervärme.
Över/Undervärme
För bakning och stekning på en ugnsnivå.
Pizza/paj
För ugnsbakning på en nivå av rätter som kräver
mer intensiv bryning och som ska ha knaprig
botten. Ställ in temperaturen 20-40 °C lägre än
för över-/undervärme.
Varmluftsgrillning
För stekning på en ugnsnivå av större stycken
kött eller fågel med ben. Även för att göra gra‐
tänger och bryna.
Max Grill
För grillning av tunna livsmedel i stora mängder
och för rostning av bröd.
Torkning
För torkning av skivad frukt (t.ex. äpple, plom‐
mon, persikor) och grönsaker (t.ex. tomater, zuc‐
chini, svamp).
Tina
Den här funktionen kan användas för att tina
frysta livsmedel, som grönsaker och frukt. Uppti‐
ningstiden beror på mängden och storleken på
det frysta livsmedlet.
Ugnslampa
För att sätta på lampan utan att använda en till‐
agningsfunktion.
Knapplås
För att låsa ugnsfunktioner.
SVENSKA
8.2 Aktivera och inaktivera
ugnen
Det beror på modellen om
produkten har
vredsymboler,
kontrollampor eller
lampor:
• Kontrollampan tänds när
ugnen värms upp.
• Lampan tänds när
produkten är igång.
• Symbolen visar om
kontrollvredet styr en av
kokzonerna,
ugnsfunktionerna eller
temperaturen.
1. Vrid vredet för ugnsfunktionerna för
att välja en ugnsfunktion.
2. Vrid temperaturvredet för att välja
temperatur.
3. Inaktivera ugnen genom att vrida
vreden för ugnsfunktionerna och
temperatur till avstängt läge.
•
•
17
Ugnstemperaturen. Se tabellen för
stekning.
Innertemperaturen. Se tabellen för
innertemperatur.
FÖRSIKTIGHET!
Använd endast
matlagningstermometern
som medföljer produkten
eller originalreservdelar.
1. Sätt in spetsen på
matlagningstermometern i mitten av
köttet.
2. Sätt in kontakten till
matlagningstermometern i uttaget på
produktens framsida. Kontrollampan
för matlagningstermometern
blinkar.
8.3 Låsa ugnen
Vredet för ugnsfunktionerna har ett
inbyggt funktionslås.
Funktionslåset inaktiverar
inte strömförsörjningen till
spisen.
Vrid vredet till symbolen .
Vredet hoppar ut cirka 2 mm.
Låsa upp ugnen: Tryck på vredet och
vrid det till önskat läge.
8.4 Kylfläkt
När produkten är på, aktiveras fläkten
automatiskt för att hålla ugnsytorna
svala. Om du stänger av ugnen fortsätter
fläkten att gå tills ugnen har svalnat.
8.5 Använda
matlagningstermometern
Matlagningstermometern mäter
innertemperaturen vid tillagning av kött.
Två temperaturer behöver ställas in:
3. Tryck på - eller -knappen för att
ställa in innertemperaturen.
Du kan ställa in temperaturen mellan
30 °C och 99 °C. Se värdena i
tabellen.
4. Välj ugnsfunktion och
ugnstemperatur.
5. Tryck på en knapp för att stänga av
signalen.
En ljudsignal hörs i två minuter när
köttet uppnått den inställda
innertemperaturen.
6. Stäng av produkten.
7. Ta ut matlagningstermometerns
kontakt ur uttaget. Ta ut köttet ur
produkten.
Om köttet har stekts som du önskar, utför
ovanstående på nytt och ställ in en högre
innertemperatur.
18
www.electrolux.com
Du kan ändra temperaturen när som
helst under tillagningen. Tryck på
-
•
eller -knappen igen för att ställa in
innertemperaturen.
VARNING!
Var försiktig när du tar ut
matlagningstermometerns
spets och kontakt.
Matlagningstermometern är
varm. Det finns risk för att du
bränner dig.
8.6 Sätta in ugnstillbehören
Långpanna:
För in långpannan mellan skenorna på
ugnsstegen.
•
Alla tillbehör har små
fördjupningar längst upp
på höger och vänster
sida för att öka
säkerheten.
Fördjupningarna ger
också ett tippskydd.
Den höga kanten runt
stegen förhindrar att
husgeråden halkar ur.
8.7 Teleskopskenor – isättning
av ugnstillbehör
Spara
installationsanvisningarna till
bakplåtsskenorna för
framtida användning.
Med teleskopskenor kan du lättare sätta
in och ta ut falsarna.
Galler och långpanna tillsammans:
För in långpannan mellan skenorna på
hyllstöden och ugnsgallret på skenorna
ovan.
Placera gallret på de utdragbara
bakplåtsskenorna så att fötterna är
vända nedåt.
Ställ långpannan eller den djupa formen
på teleskopskenorna.
SVENSKA
Sätt gallret på den djupa formen. Ställ
gallret och den djupa formen på
teleskopskenorna.
9. UGN - KLOCKFUNKTIONER
9.1 Display
A
B
C
D
A.
B.
C.
D.
Kontrollampa för signalur
Tidvisning
Kontrollampa för klocka
Kontrollampa för
matlagningstermometer
9.2 Knappar
Knapp
Funktion
Beskrivning
MINUS
Gör så här för att ställa in tiden.
PLUS
Gör så här för att ställa in tiden.
9.3 Ställa in Signalur
Tryck på
eller
flera gånger för att
ställa in önskad tid.
Signaluret startar automatiskt efter fem
sekunder.
När den inställda tiden har gått avges en
ljudsignal. Tryck på valfri knapp för att
stänga av signalen.
10. UGN – RÅD OCH TIPS
VARNING!
Se säkerhetsavsnitten.
För att avbryta singnalursfunktionen,
tryck på
eller
och tryck därefter
och håll inne
tills klockfunktionen
slocknar och ljudsignalen hörs.
19
20
www.electrolux.com
Temperaturerna och
gräddningstiderna i
tabellerna är endast
riktvärden. De beror på
recepten samt på
ingrediensernas kvalitet och
mängd.
Förvärm alltid en tom ugn
vid den temperatur som
maten ska tillagas i 20
minuter innan du börjar
tillagningen.
10.1 Bakning
•
•
•
•
•
•
Din ugn kan ha andra bak-/
stekegenskaper än din gamla ugn.
Anpassa dina vanliga inställningar
som temperatur, koktid och
hyllposition till värdena i tabellerna.
Använd den lägre temperaturen första
gången.
Om du inte kan hitta inställningarna
för ett visst recept kanske du kan
använda inställningarna för ett
liknande recept.
Du kan förlänga gräddningstiden med
10–15 minuter om du bakar på mer än
en nivå.
Bakverk vid olika nivåer blir först inte
alltid lika bruna. Om detta händer ska
du inte ändra temperaturinställningen.
Skillnaden jämnar ut sig under
bakningen.
Plåtarna i ugnen kan vrida sig under
bakning. När plåtarna kallnar igen
återtar de sin normala form.
10.2 Tips för bakning
Bakresultat
Möjlig orsak
Lösning
Kakans botten är inte till‐
räckligt gräddad.
Ugnsnivån är fel.
Ställ kakan på en lägre
ugnsnivå.
Kakan faller ihop och blir
Ugnstemperaturen är för
degig, klumpig eller får vat‐ hög.
tenränder.
Nästa gång du gräddar ska
du ställa in en något lägre
ugnstemperatur.
Kakan faller ihop och blir
För kort gräddningstid.
degig, klumpig eller får vat‐
tenränder.
Förläng gräddningstiden.
Du kan inte minska
gräddningstiden genom
att höja temperaturen.
Kakan faller ihop och blir
Det finns för mycket vätska Använd mindre vätska. Var
degig, klumpig eller får vat‐ i degen.
försiktig med blandningsti‐
tenränder.
derna, framför allt vid an‐
vändning av en köksma‐
skin.
Kakan är för torr.
Ugnstemperaturen är för
låg.
Nästa gång du gräddar ska
du ställa in en högre ugn‐
stemperatur.
Kakan är för torr.
För lång gräddningstid.
Nästa gång du gräddar ska
du ställa in en kortare
gräddningstid.
Kakan blir ojämnt brun.
Ugnstemperaturen är för
hög och gräddningstiden
är för kort.
Ställ in en lägre ugnstem‐
peratur och en längre
gräddningstid.
SVENSKA
21
Bakresultat
Möjlig orsak
Lösning
Kakan blir ojämnt brun.
Degen är ojämnt fördelad.
Fördela degen jämnt på
bakplåten.
Kakan blir inte klar med
den inställda tiden.
Ugnstemperaturen är för
låg.
Nästa gång du gräddar ska
du ställa in en något högre
ugnstemperatur.
10.3 Baka i varmluft
Livsmedel
Temperatur
(°C)
Tid (min)
Falsnivå
Franskbullar
175 - 185
15 - 20
2+4
Grahamsbullar
165 - 180
20 - 30
2+4
Fyllda smörgåsar
170 - 180
15 - 20
2+4
Formbröd
170 - 190
30 - 40
1+4
Salta kringlor
160 - 170
15 - 20
2+4
Vitt bröd / runt bröd
170 - 180
35 - 45
2+4
Fullkornsbröd
160 - 170
35 - 45
2+4
Rågbröd, blandning
250
-
2+4
- bakning
160 - 170
60 - 70
2+4
Baguetter
180 - 200
20 - 30
2+4
Pannkakor
150 - 160
50 - 60
3
Fruktkakor
140 - 150
70 - 80
3
Muffins
160 - 170
15 - 25
2+4
Rulltårta
190 - 210
6 - 15
3
Bullar
185 - 195
8 - 15
2+4
Lång limpa
170 - 180
25 - 35
2+4
Pepparkakor
160 - 170
8 - 15
2+4
Kaka i form
150 - 160
30 - 40
2+4
Sockerkakor/Madeirakakor
150 - 160
50 - 60
2
Maränger
100
90 - 120
2+4
Marängbottnar
100
90 - 120
2+4
Småkakor
150 - 160
10 - 20
2+4
Petit-choux
155 - 165
30 - 40
2+4
22
www.electrolux.com
Livsmedel
Temperatur
(°C)
Tid (min)
Falsnivå
Frukttårtor, mördegskakor
150 - 160
förbakning, bott‐
nar 10-15
2+4
Frukttårtor, mördegskakor
150 - 160
dekorering 35-45 2 + 4
Frukttårtor, smuldeg
170 - 180
30 - 40
2+4
10.4 Över/undervärme
Livsmedel
Temperatur
(°C)
Tid (min)
Falsnivå
Franskbullar
200 - 225
8 - 12
3-4
Grahamsbullar
190 - 200
20 - 25
3-4
Fyllda smörgåsar
200 - 225
10 - 12
3-4
Ciabattabullar
210 - 230
10 - 20
3-4
Foccacia
220 - 230
15 - 20
3-4
Pitabröd
250
5 - 15
3-4
Salta kringlor
180 - 200
12 - 15
3-4
Vitt bröd
190 - 210
25 - 40
1-2
Ciabatta
210 - 220
15 - 25
1-2
Fullkornsbröd
180 - 200
35 - 45
1-2
Rågbröd, blandning
275
-
1
- bakning
190
55 - 65
1
Baguetter
220 - 230
15 - 30
3-4
Pannkakor
170 - 180
50 - 60
2-3
Kaka i form
170 - 180
35 - 45
3-4
Sockerkakor/Madeirakakor
170 - 180
40 - 50
1-2
Smörgåstårta, bullar
200 - 225
8 - 12
3-4
Maränger
100
90 - 120
3-4
Marängbottnar
100
90 - 120
3-4
Småkakor
160 - 180
6 - 15
3-4
Petit-choux
170 - 190
30 - 45
3-4
Rulltårta
190 - 210
10 - 12
3-4
Frukttårtor, mördegskakor
175 - 200
förbakning,
bullar 10-15
3-4
SVENSKA
Livsmedel
Temperatur
(°C)
Tid (min)
Falsnivå
Frukttårtor, mördegskakor
175
dekorering
35-45
3-4
Frukttårtor, smuldeg
190 - 200
25 - 35
3-4
Mjuk marsipankaka
210 - 230
10 - 12
2
10.5 Pizza-tabell
Livsmedel
Temperatur (°C) Tid (min)
Falsnivå
Ciabattabullar
200 - 220
10 - 20
2-3
Foccacia
220 - 230
10 - 20
2-3
Ciabatta
190 - 200
15 - 25
2-3
Frukttårtor, mördegskakor
170 - 180
35 - 45
2-3
Frukttårtor, smuldeg
175 - 200
25 - 35
2-3
Pizza, hemlagad (tjock - med
mycket fyllning)
180 - 200
25 - 35
1-2
Pizza, hemlagad (tunn botten)
200 - 2301)
15 - 20
1-2
Fryst pizza
200
15 - 20
1-2
Tårtor, hembakade - förbakning,
bullar
175 - 200
35 - 45
3-4
Tårtor, hembakade - dekorering
175 - 200
35 - 45
3-4
Tårtor, frusna
200
15 - 25
3-4
1) Förvärm ugnen.
10.6 Tillaga i varmluft
Livsmedel
Temperatur
(°C)
Tid (min)
Falsnivå
Fisk, kokning
150 - 160
-1)
2+4
Fisk, stekning
165 - 175
- 1)
2+4
Köttfärslimpa
165 - 175
60 - 70
2+4
Danska köttbullar
165 - 175
35 - 45
2+4
Leverpâté
165 - 175
65 - 75
2+4
Potatisgratäng
175
55 - 65
2+4
Lasagne, hemlagad
175
60 - 70
2+4
23
24
www.electrolux.com
Livsmedel
Temperatur
(°C)
Tid (min)
Falsnivå
Lasagne, frusen
175
30 - 452)
2+4
Pastagratäng
165 - 175
40 - 50
2+4
Pizza, hembakad
180 - 200
20 - 35
3
Fryst pizza
180 - 200
15 - 252)
2+4
Pommes frites, frusna
180 - 200
30 - 452)
2+4
Tårtor, hembakade - förbakning,
bullar
165 - 175
15 - 20
2+4
Tårtor, hembakade - dekorering
165 - 175
30 - 40
2+4
Tårtor, frusna
175
25 - 352)
2+4
1) När man steker eller kokar fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar
när köttet är vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från
benet, är fisken klar.
2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges
på förpackningen. Om den angivna tiden är 30 min blir tillagningstiden ungefär 30 + 10 = 40
min.
10.7 Över/Undervärme
Livsmedel
Temperatur (°C) Tid (min)
Falsnivå
Fisk, kokning
160 - 170
-1)
2-3
Fisk, stekning
180 - 200
-1)
2-3
Köttfärslimpa
175 - 200
45 - 60
2-3
Danska köttbullar
175 - 200
30 - 45
3-4
Leverpâté
180 - 200
50 - 60
2-3
Gratänger
180 - 200
50 - 60
2-3
Potatisgratäng
200
55 - 65
3-4
Lasagne, hemlagad
200
50 - 60
2-3
Lasagne, frusen
175 - 200
30 - 452)
3-4
Pastagratäng
180 - 200
30 - 40
2-3
Pizza, hembakad
220 - 230
15 - 25
2-3
Fryst pizza
220 - 230
15 - 252)
2-3
Pommes frites, frusna
225 - 250
20 - 302)
3-4
SVENSKA
Livsmedel
Temperatur (°C) Tid (min)
Falsnivå
Tårtor, hembakade - förbakning,
bullar
190 - 210
15 - 25
3-4
Tårtor, hembakade - dekorering
190 - 210
20 - 30
3-4
Tårtor, frusna
200 - 225
20 - 302)
3-4
25
1) När man steker eller kokar fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar
när köttet är vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från
benet, är fisken klar.
2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges
på förpackningen. Om den angivna tiden är 30 min blir tillagningstiden ungefär 30 + 10 = 40
min.
10.8 Stekning
•
•
•
•
•
•
Använd värmebeständiga kärl under
ugnsbakning. Se tillverkarens
anvisningar.
Du kan steka stora stekar direkt i den
djupa långpannan eller på gallret
ovanför den djupa långpannan.
Häll lite vätska i långpannan för att
förhindra att köttsaft bränner fast på
ytan.
Alla typer av kött som ska ha en
stekyta kan stekas i en stekgryta utan
lock.
Vänd steken vid behov efter 1/2 - 2/3
av stektiden.
För att köttet ska bli saftigare:
– stek magert kött i stekgrytan med
lock eller i en stekpåse.
– stek kött och fisk i bitar som väger
minst 1kg.
– ös stora stekar och fågel med
deras egen saft flera gånger
under stekningen.
10.9 Steka i varmluft
Nötkött
Livsmedel
Temperatur
(°C)
Tid (min/kg)
Falsnivå
Engelsk rostbiff 1)
125
80 - 120
2-3
Rumpstek - bryning
200
totalt 10
2-3
Rumpstek - stekning
150
50 - 60
2-3
Engelsk rostbiff
160
90 - 120
1-2
1) Övrigt. Kan brynas efter stekning under grillen eller med över/undervärme på 250 °C. An‐
vänder du en matlagningstermometer ska den tas bort före grillning.
Kalv
Livsmedel
Temperatur
(°C)
Tid (min/kg)
Falsnivå
Oxfilé1)
160
60 - 70
2-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över/undervärme på 250 °C. An‐
vänder du en matlagningstermometer ska den tas bort före grillning.
26
www.electrolux.com
Lamm
Livsmedel
Temperatur
(°C)
Tid (min/kg)
Falsnivå
Lägg/bog/sadel
160
80 - 100
2
Livsmedel
Temperatur
(°C)
Tid (min/kg)
Falsnivå
Fläskstek 1)
175
60 - 70
2-3
Fläskkotlett 1)
175
60
2-3
Fläskkarré
160
90 - 120
2-3
Skinka
150
60 - 100
1-2
Fläsk
1) Övrigt. Kan brynas efter stekning under grillen eller med över/undervärme på 250 °C. An‐
vänder du en matlagningstermometer ska den tas bort före grillning.
Fågel
Livsmedel
Temperatur
(°C)
Tid (min/kg)
Falsnivå
Kyckling, i bitar
180
55 - 65
2-3
Anka 1)
150
55 - 65
2-3
Anka lågtemperaturtillagad 1)
130
totalt ca 5 tim‐
mar
2-3
Stekt kalkon, fylld
150
50 - 60
1-2
Kalkonbröst
175
70 - 80
2-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över/undervärme på 250 °C. An‐
vänder du en matlagningstermometer ska den tas bort före grillning.
10.10 Stekning med Över/Undervärme
Nötkött
Livsmedel
Temperatur (°C) Tid (min/kg)
Falsnivå
Engelsk rostbiff 1)
125
80 - 120
2-3
Rumpstek - bryning
225
totalt 10
2-3
Rumpstek - stekning
160
50 - 60
2-3
Engelsk rostbiff
180
90 - 120
1-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C.
Använder du en matlagningstermometer ska den tas bort före grillning.
SVENSKA
Kalv
Livsmedel
Temperatur (°C) Tid (min/kg)
Falsnivå
Oxfilé1)
180
2-3
60 - 70
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C.
Använder du en matlagningstermometer ska den tas bort före grillning.
Lamm
Livsmedel
Temperatur (°C) Tid (min/kg)
Falsnivå
Lägg/bog/revben
180
2
80 - 100
Fläsk
Livsmedel
Temperatur (°C) Tid (min/kg)
Falsnivå
Fläskstek 1)
200
60 - 70
3
Fläskkotlett 1)
200
60
3
Fläskkarré
180
90 - 120
2-3
Skinka
160
60 - 100
1-2
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C.
Använder du en matlagningstermometer ska den tas bort före grillning.
Fågel
Livsmedel
Temperatur (°C) Tid (min/kg)
Falsnivå
Kyckling, i bitar
200
55 - 65
2-3
Anka 1)
160
55 - 65
2-3
Anka lågtemperaturtillagad 1)
130
totalt ca 5 tim‐
mar
2-3
Stekt kalkon, fylld
160
50 - 60
1-2
Kalkonbröst
200
70 - 80
2-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C.
Använder du en matlagningstermometer ska den tas bort före grillning.
10.11 Bryning
Nötkött
Livsmedel
Temperatur
(°C)
Tid i minuter
per kg kött
Falsnivå
Rumpstek - bryning
200
totalt 10
2-3
Rumpstek - stekning
150
50 - 60
2-3
Engelsk rostbiff
160
90 - 120
1-2
27
28
www.electrolux.com
Kalv
Livsmedel
Temperatur
(°C)
Tid (min/kg)
Falsnivå
Oxfilé1)
160
60 - 70
2-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C.
Använder du en matlagningstermometer ska den tas bort före grillning.
Lamm
Livsmedel
Temperatur
(°C)
Tid (min/kg)
Falsnivå
Lägg/bog/revben
160
80 - 100
2
Livsmedel
Temperatur
(°C)
Tid (min/kg)
Falsnivå
Fläskstek 1)
180
60 - 70
2-3
Fläskkotlett 1)
175
60
2-3
Fläskkarré
160
90 - 120
2-3
Skinka
150
60 - 100
1-2
Fläsk
1) Övrigt. Kan brynas efter stekning under grillen eller med över/undervärme på 250 °C. An‐
vänder du en matlagningstermometer ska den tas bort före grillning.
Fågel
Livsmedel
Temperatur
(°C)
Tid (min/kg)
Falsnivå
Kyckling
180
55 - 65
2-3
Anka 1)
150
55 - 65
2-3
Anka lågtemperaturtillagad 1)
lämpar sig inte
totalt ca 5 tim‐
mar
2-3
Stekt kalkon, fylld
150
50 - 60
1-2
Kalkonbröst
175
70 - 80
2-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över/undervärme på 250 °C. An‐
vänder du en matlagningstermometer ska den tas bort före grillning.
10.12 Tabell matlagningstermometer
Nötkött
Livsmedel
Innertemperatur (°C)
Falsnivå
Engelsk rostbiff
55 - 65
2-3
Rumpstek - bryning
55 - 65
2-3
SVENSKA
Livsmedel
Innertemperatur (°C)
Falsnivå
Rumpstek - stekning
55 - 65
2-3
Engelsk rostbiff
75 - 80
1-2
29
Kalv
Livsmedel
Innertemperatur (°C)
Falsnivå
Oxfilé
65
2-3
Livsmedel
Innertemperatur (°C)
Falsnivå
Lägg/bog/sadel
90
2
Livsmedel
Innertemperatur (°C)
Falsnivå
Fläskstek
80
2-3
Fläskkarré
75 - 80
2-3
Skinka
70 - 75
1-2
Livsmedel
Innertemperatur (°C)
Falsnivå
Kalkonbröst
75 - 80
2-3
Lamm
Fläsk
Fågel
10.13 Grillning i allmänhet
•
VARNING!
Grilla alltid med stängd
ugnslucka.
•
•
•
Grilla alltid med maximal
temperaturinställning.
Placera gallret på den ugnsnivå som
rekommenderas i grilltabellen.
Placera alltid den djupa formen som
ska fånga upp fettet på den första
hyllpositionen.
Grilla endast tunna bitar av kött eller
fisk.
Grillområdet är inställt i mitten av hyllan.
10.14 Grillning
Livsmedel
Temperatur Tid (min)
(°C)
1:a si‐
2:a sidan
dan
Falsni‐
vå
Fläskkotletter
250
7-9
4-6
3-4
Lammkotletter
250
7 - 10
5-6
3-4
30
www.electrolux.com
Livsmedel
Temperatur Tid (min)
(°C)
1:a si‐
2:a sidan
dan
Falsni‐
vå
Kyckling, i bitar
250
20 - 25
15 - 20
3-4
Korv
250
3-5
2-4
3-4
Revben, förtillagade i 20 min.
250
15 - 20
15 - 20
3-4
Fisk, skivor av torsk eller lax
250
10 - 15
5 - 10
3-4
Rostat bröd
250
2-3
1-2
3-4
10.15 Torkning
Täck ugnshyllorna med bakplåtspapper.
produktens lucka och låt produkten
svalna. Fortsätt sedan torkprocessen.
För bästa resultat: stäng av produkten
när halva tiden tiden har gått. Öppna
Grönsaker
Falsnivå
Livsmedel
Temperatur
(°C)
Tid (t)
1 posi‐
tion
2 positio‐
ner
Bönor
60 - 70
6-8
3
2/4
Pepparfrukter
60 - 70
5-6
3
2/4
Soppgrönsaker
60 - 70
5-6
3
2/4
Svamp
50 - 60
6-8
3
2/4
Örter
40 - 50
2-3
3
2/4
Livsmedel
Temperatur
(°C)
Tid (t)
1 posi‐
tion
2 positio‐
ner
Plommon
60 - 70
8 - 10
3
2/4
Aprikoser
60 - 70
8 - 10
3
2/4
Äppelskivor
60 - 70
6-8
3
2/4
Päron
60 - 70
6-9
3
2/4
Frukt
10.16 Upptining
•
•
Ta bort förpackningen från maten.
Lägg maten på en tallrik.
Täck inte över den med en skål eller
tallrik. Det kan förlänga
upptiningstiden.
Falsnivå
•
Använd ugnens första hyllnivå. Den
längst ner.
SVENSKA
31
Livsmedel
Mängd
Upptinings‐
tid (min)
Efteruppti‐ Kommentar
ningstid
(min)
Kyckling
1 kg
100 - 140
20 - 30
Lägg kycklingen på ett uppoch nervänt tefat på en stor
tallrik. Vänd efter halva tiden.
Kött
1 kg
100 - 140
20 - 30
Vänd efter halva tiden.
Kött
500 g
90 - 120
20 - 30
Vänd efter halva tiden.
Forell
150 g
25 - 35
10 - 15
-
Jordgubbar
300 g
30 - 40
10 - 20
-
Smör
250 g
30 - 40
10 - 15
-
Grädde
2 x 200 g
80 - 100
10 - 15
Vispa grädden medan den
fortfarande är något frusen.
Mjuk kaka
1,4 kg
60
60
-
11. UGN – UNDERHÅLL OCH RENGÖRING
VARNING!
Se säkerhetsavsnitten.
11.1 Anmärkningar om
rengöring
•
•
•
•
•
•
Torka av framsidan med en mjuk
trasa och varmt vatten och diskmedel.
Använd ett rengöringsmedel avsett för
rengöring av metallytor.
Rengör produkten efter varje
användningstillfälle. Fettansamling
eller andra matrester kan leda till
eldsvåda. Risken är högre för
grillpannan.
Ta bort envis smuts med speciell
ugnsrengöring.
Rengör alla ugnstillbehör efter varje
användningstillfälle och låt dem torka.
Använd en mjuk duk med varmt
vatten och ett rengöringsmedel.
Använd inte starka medel, föremål
med skarpa kanter eller diskmaskin
vid rengöring om du har tillbehör i
Super Clean. Det kan skada ytan.
11.2 Produkter i rostfritt stål
eller aluminium
Rengör ugnsluckan endast
med en blöt svamp. Torka
med en mjuk trasa.
Använd aldrig stålull, syror
eller produkter med slipeffekt
för rengöring eftersom de
kan skada ugnens ytor.
Rengör ugnens kontrollpanel
med samma försiktighet.
11.3 Katalytisk rengöring
FÖRSIKTIGHET!
Rengör inte den katalytiska
ytan med ugnssprej,
frätande rengöringsmedel,
såpa eller andra
rengöringsmedel. Den
katalytiska ytan kan skadas
då.
Fläckar eller missfärgning av
den katalytiska ytan
påverkar inte de katalytiska
egenskaperna.
32
www.electrolux.com
VARNING!
Håll barn borta när du rengör
ugnen vid höga
temperaturer. Ugnsytan blir
mycket varm och det finns
risk att man bränner sig.
FÖRSIKTIGHET!
Tänd alltid ugnslampan vid
katalytisk rengöring (i
förekommande fall).
Ta ut alla tillbehör ur ugnen
innan den katalytiska
rengöringen aktiveras.
1
Styrpinnarnas avrundade
ändar måste peka framåt.
Sätt i ugnsstegarna i omvänd ordning.
FÖRSIKTIGHET!
Se till att den längre
fixeringsdelen är framtill. De
två fixeringsdelarnas ändar
måste peka bakåt. Felaktig
installation kan skada
emaljen.
Väggarna har en katalytisk beläggning
och är självrengörande. De absorberar
fett som samlas på väggarna när ugnen
är igång.
För att stödja denna
självrengöringsprocedur ska den tomma
ugnen värmas upp regelbundet.
1. Rengör ugnens botten med varmt
vatten och diskmedel, och torka den
sedan.
2. Ställ in funktionen .
3. Ställ in ugnstemperaturen på 250 °C
och låt ugnen vara på i en timme.
4. När ugnen har svalnat, rengör den
med en mjuk, fuktig svamp.
11.4 Borttagning av
ugnsstegarna
2
11.5 Ta bort ugnsluckan
Ta bort luckan för att göra rengöringen
enklare.
1
2
Ta ut ugnsstegarna när ugnen ska
rengöras.
1. Dra först ut stegarnas främre del från
sidoväggen.
2. Dra ut stegen baktill från ugnssidan
och ta bort den.
1. Öppna luckan helt.
2. Flytta glidstycket tills du hör ett
klickande ljud.
3. Stäng luckan tills glidstycket spärrar
den.
4. Ta bort dörren.
Luckan tas bort genom att du drar
den utåt först på ena sidan och
sedan på andra sidan.
Sätt tillbaka ugnsluckan i omvänd
ordning när rengöringen är klar. Du ska
höra ett klickljud när du sätter tillbaka
luckan. Använd en tång om det behövs.
SVENSKA
11.6 Ta bort och rengöra
luckglasen
Glaset i luckan på din
produkt kan skilja sig från
den typ och form du ser på
bilderna. Antalet glas kan
skilja sig.
Baklampan
Lampglaset hittar du längst
bak i utrymmet.
2
1. Ta bort lampglaset genom att vrida
det moturs.
2. Rengör lampglaset.
3. Byt ugnslampan mot en passande
300 °C värmeresistent ugnslampa.
Använd samma typ av lampa.
4. Sätt tillbaka lampglaset.
B
11.8 Ta bort förvaringslådan
1. Ta tag i lucklist B på båda sidorna av
luckans övre kant och tryck inåt för
att frigöra klämlåset.
1
2. Dra lucklisten framåt för att ta bort
den.
3. Håll luckglasen i överkanten ett i
taget och dra dem uppåt och ut ur
skenorna.
33
1. Avaktivera produkten.
2. Ta ut säkringarna ur säkringsskåpet
eller stäng av huvudströmbrytaren.
VARNING!
Förvara inte lättantändliga
föremål (t.ex.
rengöringsmaterial,
plastpåsar, ugnsvantar,
papper eller
rengöringssprayer) i
förvaringslådan.
Förvaringslådan kan bli het
när du använder ugnen. Risk
för brand föreligger
För rengöring kan förvaringslådan under
ugnen tas bort.
4. Rengör ugnsluckans glaspaneler.
Sätt tillbaka glasen genom att följa
stegen i omvänd ordning.
11.7 Byte av lampan
Lägg en tygbit på botten av produktens
innandöme. Detta förhindrar skador på
lampglaset och ugnsutrymmet.
VARNING!
Risk för elstötar! Koppla från
säkringen innan du byter
lampan.
Lampan och lampglaset kan
vara varma.
1. Dra ut förvaringslådan så långt det
går.
2. Lyft förvaringslådan en aning så att
den kan lyftas snett uppåt ur
styrtapparna.
För att sätta tillbaka luckan utför du
stegen i omvänd ordning.
34
www.electrolux.com
12. FELSÖKNING
VARNING!
Se säkerhetsavsnitten.
12.1 Vad gör jag om...
Problem
Möjlig orsak
Lösning
Jag inte kan sätta på pro‐
dukten.
Produkten är inte ansluten Kontrollera att produkten
till strömförsörjningen eller är korrekt ansluten till
den är ansluten på fel sätt. strömförsörjningen.
Jag inte kan sätta på pro‐
dukten.
Säkringen har gått.
Kontrollera om säkringen
är orsaken till felet. Om
säkringen går gång på
gång, tala med en kvalifi‐
cerad elektriker.
Det går inte att aktivera el‐
ler använda hällen.
Du har tryckt på 2 eller fle‐
ra touchkontroller samti‐
digt.
Tryck bara på en touchkontroll.
Det går inte att aktivera el‐
ler använda hällen.
STOP+GO-funktionen är
igång.
Se avsnittet "Häll - Daglig
användning".
Det går inte att aktivera el‐
ler använda hällen.
Det finns vatten eller fett‐
stänk på kontrollpanelen.
Rengör kontrollpanelen.
En ljudsignal ljuder och
Du har ställt något på en
hällen stängs av.
eller flera touch-kontroller.
En ljudsignal ljuder när häl‐
len slår ifrån.
Ta bort föremålet från
touch-kontrollerna.
Hällen stängs av.
Ta bort föremålet från
touch-kontrollen.
Du satte något på touchkontrollen
.
Restvärmeindikatorn tänds Zonen är inte varm efter‐
inte.
som den bara har varit
påslagen en kort stund.
Kontakta en auktoriserad
serviceverkstad om kokzo‐
nen varit på tillräckligt
länge för att vara varm.
Den automatiska uppvärm‐ Zonen är het.
ningsfunktionen aktiveras
inte.
Låt zonen bli tillräckligt
sval.
Den automatiska uppvärm‐ Det högsta värmeläget är
ningsfunktionen aktiveras
inställt.
inte.
Det högsta värmeläget har
samma effekt som funktio‐
nen.
Värmeläget ändras mellan
två nivåer.
Se avsnittet "Häll - Daglig
användning".
Effektfunktionen är påsla‐
gen.
Touch-kontrollerna blir var‐ Kokkärlet är för stort eller
ma.
står för nära kontrollerna.
Placera stora kokkärl på
de bakre zonerna om möj‐
ligt.
SVENSKA
35
Problem
Möjlig orsak
Lösning
tänds på hällens dis‐
play.
Den automatiska avstäng‐
ningen har aktiverats.
Stäng av hällen och sätt på
den igen.
tänds på hällens dis‐
play.
Funktionslåset/Barnlåset
är aktiverat.
Se avsnittet "Häll - Daglig
användning".
tänds på hällens dis‐
play.
Det står inget kokkärl på
zonen.
Ställ ett kokkärl på zonen.
tänds på hällens dis‐
play.
Fel kokkärl.
Använd rätt typ av kokkärl.
Se avsnittet "Häll – råd och
tips".
tänds på hällens dis‐
play.
Diametern på kokkärlets
botten är för liten för zo‐
nen.
Använd kokkärl med rätt
mått.
Se avsnittet "Häll – råd och
tips".
Ugnen värms inte upp.
Ugnen är avstängd.
Sätt på ugnen.
Ugnen värms inte upp.
Klockan är inte ställd.
Ställ klockan.
Ugnen värms inte upp.
Nödvändiga inställningar
är inte gjorda.
Kontrollera att rätt inställ‐
ningar gjorts.
Lampan fungerar inte.
Lampan är trasig.
Byt ut lampan.
Displayen visar "12.00".
Det har varit strömavbrott.
Ställ klockan.
Displayen visar F11.
Kontakten till matlagnings‐
termometern är inte rätt
isatt i uttaget.
Sätt in matlagningstermo‐
meterns kontakt så långt in
i uttaget det går.
Ånga och kondens avsätts
på maten och i ugnen.
Du lät maten stå för länge i Låt inte maträtter stå i ug‐
ugnen.
nen längre än 15 - 20 mi‐
nuter efter att tillagningen
är klar.
12.2 Tekniska data
Kontakta försäljaren eller en auktoriserad
serviceverkstad om du inte kan avhjälpa
felet.
yttre kanten av produktens innanmäte.
Avlägsna inte märkskylten från
produktutrymmet.
Information som kundtjänst behöver finns
på typskylten. Typskylten sitter på den
Vi rekommenderar att du antecknar den här:
Modell (Mod.)
.........................................
PNC (produktnummer)
.........................................
Serienummer (S.N.)
.........................................
36
www.electrolux.com
13. INSTALLATION
VARNING!
Se säkerhetsavsnitten.
13.1 Tekniska data
Mått
Höjd
850 - 936 mm
Bredd
596 mm
Djup
600 mm
13.2 Elektrisk installation
13.3 Tippskydd
FÖRSIKTIGHET!
Montera tippskyddet för att
hindra att produkten välter
vid felaktig belastning.
Tippskyddet fungerar endast
när produkten står på rätt
plats.
Din produkt har symbolerna
som visas på bilderna (i
förekommande fall) för att
påminna dig om att montera
tippskyddet.
VARNING!
Tillverkaren kan inte hållas
ansvarig om
säkerhetsföreskrifterna i
kapitlena "Säkerhet" inte
följs.
Denna produkt levereras utan
huvudkontakt eller huvudkabel.
Tillämpliga typer av kablar för olika
faser:
Fas
Minimistorlek ka‐
bel
1
3x6,0 mm²
3 med neutral
5x1,5 mm²
VARNING!
Nätkabeln får inte vidröra
den del av produkten som är
skuggad på bilden.
Kontrollera att du placerar
tippskyddet på rätt höjd.
Mer information om hur produkten ska
installeras finns i ett separat
installationshäfte.
SVENSKA
37
14. ENERGIEFFEKTIVITET
14.1 Produktinformation för häll enligt EU 66/2014
Modellbeskrivning
EKI6352COX
Typ av häll
Häll inuti fristående spis
Antal kokzoner
4
Uppvärmningsteknik
Induktion
Diameter på runda kokzoner Vänster fram
(Ø)
Vänster bak
Höger fram
Höger bak
21,0 cm
14,0 cm
18,0 cm
18,0 cm
Energiförbrukning per kok‐
zon (EC electric cooking)
175,1 Wh / kg
176,9 Wh / kg
170,0 Wh / kg
170,0 Wh / kg
Vänster fram
Vänster bak
Höger fram
Höger bak
Energiförbrukning för hällen (EC electric hob)
EN 60350-2 - Elektriska
matlagningsprodukter för hushållsbruk Del 2: Hällar – Metoder för mätning av
prestanda.
14.2 Häll - Energibesparing
Du kan spara energi vid
vardagsmatlagningen om du följer
nedanstående tips.
•
•
•
•
•
•
173,0 Wh / kg
Sätt om möjligt alltid ett lock på
kokkärlet.
Ställ kokkärlet på kokzonen innan du
aktiverar den.
Ställ ett mindre kokkärl på mindre
kokzoner.
Ställ kokkärlet i mitten av kokzonen.
Använd restvärmen för att hålla maten
varm eller för att smälta den.
Värm bara upp den mängd vatten du
behöver.
14.3 Informationsblad och information för ugnar enligt EU
65-66/2014
Leverantörens namn
Electrolux
Modellbeskrivning
EKI6352COX
Energiindex
105.9
Energiklass
A
Energiförbrukning med en standardrätt, över/
undervärme
0.95 kWh/program
Energiförbrukning med en standardrätt, varmluft
0.90 kWh/program
Antal utrymmen
1
Värmekälla
Elektricitet
38
www.electrolux.com
Ljudstyrka
72 l
Typ av ugn
Ugn inuti fristående spis
Massa
62.0 kg
EN 60350-1 - Elektriska
matlagningsprodukter för hushållsbruk Del 1: Områden, ugnar, ångugnar och
grillar - Funktionsprovning.
14.4 Ugn - Energibesparing
För matlagning som varar längre än 30
minuter ska ugnstemperaturen minskas
till lägsta möjliga, 3 - 10 minuter innan
matlagningstiden går ut, beroende på
längden på matlagningen. Restvärmen i
ugnen fortsätter laga maten.
Använd restvärmen för att värma annan
mat.
Denna ugn har funktioner
som låter dig spara energi
under vanlig matlagning.
Allmänna tips
Se till att ugnsluckan är ordentligt stängd
när produkten är påslagen. Öppna inte
ugnsluckan för ofta under tillagning. Håll
dörrtätningen ren och se till att den inte
har lossnat på något ställe.
Använd metalltallrikar för att förbättra
energibesparingen.
Undvik pauser mellan tillagningar när du
förbereder flera rätter på en gång.
Laga mat med varmluft
När det är möjligt, använd
varmluftsfunktionen för att spara energi.
För varmhållning av mat
Välj lägsta möjliga temperaturinställning
för att använda restvärme och hålla
maten varm.
Förvärm inte ugnen innan du sätter in
maten.
15. MILJÖSKYDD
Återvinn material med symbolen .
Återvinn förpackningen genom att
placera den i lämpligt kärl. Bidra till att
skydda vår miljö och vår hälsa genom att
återvinna avfall från elektriska och
elektroniska produkter. Släng inte
*
produkter märkta med symbolen med
hushållsavfallet. Lämna in produkten på
närmaste återvinningsstation eller
kontakta kommunkontoret.
SVENSKA
39
867337515-A-352017
www.electrolux.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
