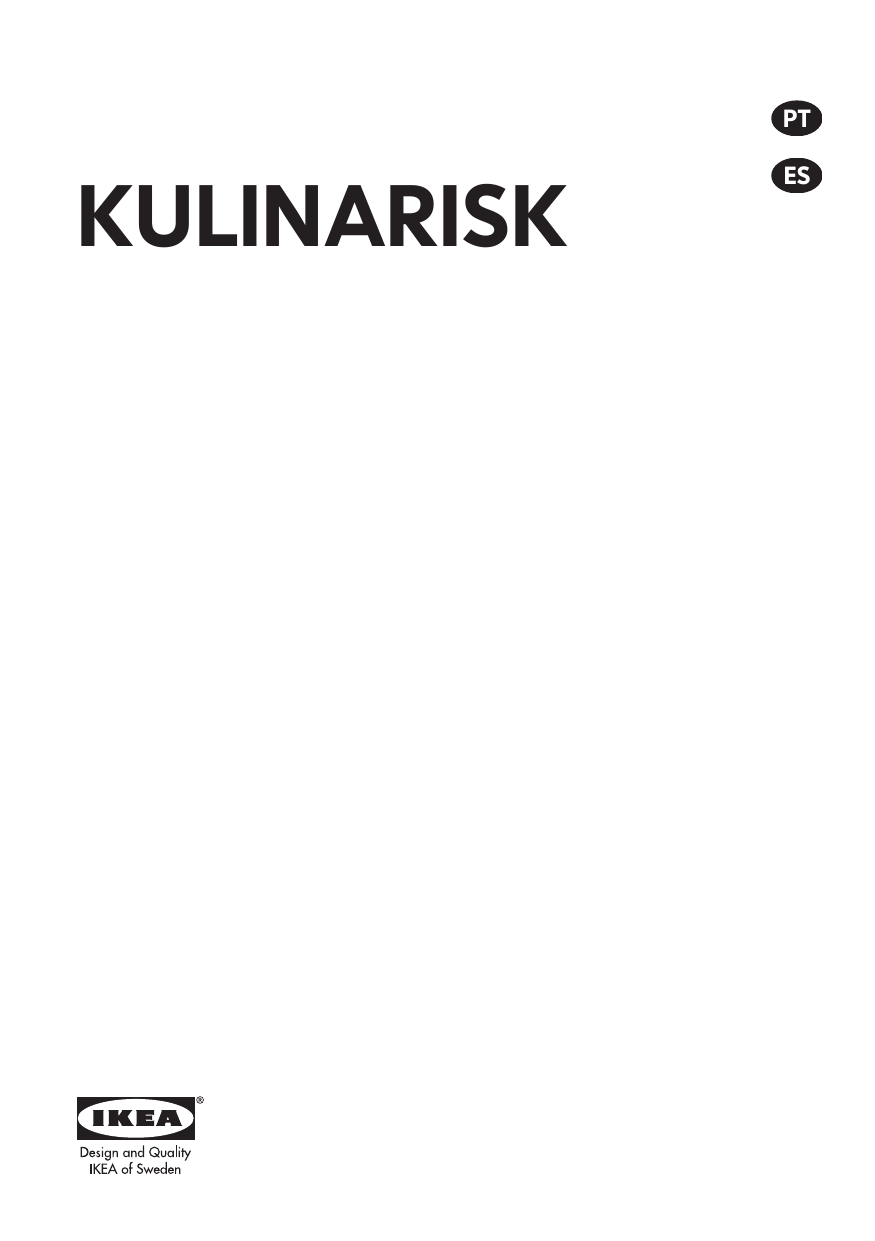

IKEA KULINARISK Manual do usuário
KULINARISK
PT
ES
PORTUGUÊS
Consulte a lista completa de Fornecedores de Serviços Pós-venda nomeados pela IKEA e os respectivos números de telefone nacionais na última página deste manual.
ESPAÑOL
Consulte la última página de este manual, donde encontrará una lista completa de los proveedores de servicio técnico posventa autorizados por IKEA y los números de teléfono correspondientes.
PORTUGUÊS
ESPAÑOL
4
38
PORTUGUÊS 4
Índice
Sujeito a alterações sem aviso prévio.
Informações de segurança
Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não é responsável por lesões ou danos resultantes de instalação e utilização incorrectas.
Guarde sempre as instruções junto do aparelho para futura referência.
•
•
•
•
•
Segurança para crianças e pessoas vulneráveis
Este aparelho pode ser utilizado por crianças de 8 ou mais anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimento se tiverem recebido supervisão ou instruções relativas à utilização do aparelho de forma segura e compreenderem os perigos envolvidos.
Não permita que as crianças brinquem com o aparelho.
Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
Mantenha as crianças e os animais domésticos afastados do aparelho quando ele estiver a funcionar ou a arrefecer. As partes acessíveis ficam quentes.
Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o active.
PORTUGUÊS 5
•
•
A limpeza e a manutenção básica do aparelho não devem ser efectuadas por crianças sem supervisão.
É necessário manter sempre as crianças de 3 anos de idade ou menos afastadas deste aparelho quando ele estiver a funcionar.
•
•
•
•
•
•
•
•
•
Segurança geral
A instalação deste aparelho e a substituição do cabo têm de ser efectuadas por uma pessoa qualificada.
AVISO: O aparelho e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para evitar tocar nas resistências de aquecimento. É necessário manter as crianças com menos de 8 anos de idade afastadas ou constantemente vigiadas.
Utilize sempre luvas de forno para retirar e colocar acessórios ou recipientes de ir ao forno.
Desligue a alimentação eléctrica antes de qualquer acção de manutenção.
Certifique-se de que o aparelho está desligado antes de substituir a lâmpada, para evitar a possibilidade de choque eléctrico.
Não utilize uma máquina de limpar a vapor para limpar o aparelho.
Não utilize agentes de limpeza abrasivos ou raspadores metálicos afiados para limpar a porta de vidro, porque podem riscar a superfície e causar a quebra do vidro.
Se o cabo de alimentação eléctrica estiver danificado, deve ser substituído pelo fabricante, por um Centro de Assistência
Técnica Autorizado ou por uma pessoa igualmente qualificada, para evitar perigos eléctricos.
Para remover os apoios para prateleiras, puxe primeiro a parte da frente e depois a parte de trás do apoio para prateleiras para fora da parede lateral. Instale os apoios para prateleiras na sequência inversa.
PORTUGUÊS 6
•
Utilize apenas o sensor de alimentos (sonda térmica) recomendado para este aparelho.
Instruções de segurança
Instalação
AVISO!
A instalação deste aparelho só deve ser efectuada por uma pessoa qualificada.
• Remova toda a embalagem.
• Não instale nem utilize o aparelho se ele estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Tenha sempre cuidado quando deslocar o aparelho porque ele é pesado. Utilize sempre luvas e calçado de protecção.
• Não puxe o aparelho pela pega.
• Respeite as distâncias mínimas relativamente a outros aparelhos e móveis de cozinha.
• Certifique-se de que as estruturas que ficarem ao lado e por cima do aparelho são seguras.
• As partes laterais do aparelho devem ficar ao lado de aparelhos ou móveis de cozinha que tenham a mesma altura.
Ligação eléctrica
AVISO!
Risco de incêndio e choque eléctrico.
• Todas as ligações eléctricas devem ser efectuadas por um electricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Certifique-se de que a informação sobre a ligação eléctrica existente na placa de características está em conformidade com a alimentação eléctrica. Se não estiver, contacte um electricista.
• Utilize sempre uma tomada bem instalada e à prova de choques eléctricos.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não danifica a ficha e o cabo de alimentação eléctrica. Se for necessário substituir o cabo de alimentação, esta operação deve ser efectuada pelo nosso Centro de
Assistência Técnica.
• Não permita que algum cabo eléctrico toque na porta do aparelho ou se aproxime dela, especialmente quando a porta estiver quente.
• As protecções contra choques eléctricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada eléctrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Se a tomada eléctrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha de alimentação.
• Utilize apenas dispositivos de isolamento correctos: disjuntores de protecção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contactores.
• A instalação eléctrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente eléctrica em todos os pólos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.
• Este aparelho está em conformidade com as Directivas da C.E.E.
PORTUGUÊS 7
Utilização
AVISO!
Risco de ferimentos, queimaduras, choque eléctrico e explosão.
• Este aparelho destina-se apenas a uso doméstico.
• Não altere as especificações deste aparelho.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho a funcionar sem vigilância.
• Desactive o aparelho após cada utilização.
• Tenha cuidado sempre que abrir a porta do aparelho quando ele estiver a funcionar. Pode sair ar muito quente.
• Não utilize o aparelho com as mãos húmidas ou se ele estiver em contacto com água.
• Não exerça pressão sobre a porta se ela estiver aberta.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Abra a porta do aparelho com cuidado.
A utilização de ingredientes com álcool pode provocar uma mistura de álcool e ar.
• Evite que faíscas ou chamas entrem em contacto com o aparelho quando abrir a porta.
• Não coloque produtos inflamáveis, ou objectos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.
AVISO!
Risco de danos no aparelho.
• Para evitar danos ou descoloração do esmalte:
– Não coloque recipientes de ir ao forno ou outros objectos directamente sobre o fundo da cavidade do aparelho.
– Não coloque folha de alumínio directamente sobre o fundo da cavidade do aparelho.
– Não verta água directamente sobre o aparelho quando ele estiver quente.
– Não coloque pratos ou alimentos húmidos no aparelho após acabar de cozinhar.
– Tenha cuidado quando remover ou instalar os acessórios.
• A eventual descoloração do esmalte ou do aço inoxidável não afecta o desempenho do aparelho.
• Utilize um recipiente profundo quando cozer bolos muito húmidos. Caso contrário, os sucos da fruta podem provocar manchas permanentes.
• Este aparelho serve apenas para cozinhar. Não pode ser usado para outras funções como, por exemplo, aquecimento de divisões.
• Cozinhe sempre com a porta do forno fechada.
• Se o aparelho ficar instalado atrás de uma porta de armário, nunca feche a porta com o aparelho em funcionamento. Se a porta ficar fechada, poderá ocorrer acumulação de calor e humidade que podem danificar o aparelho, o móvel e o piso. Não feche a porta do armário enquanto o aparelho não tiver arrefecido totalmente após uma utilização.
Cozinhar a vapor
AVISO!
Risco de queimaduras e danos no aparelho.
• O vapor libertado pode causar queimaduras:
– Não abra a porta do aparelho durante uma cozedura a vapor.
– Após uma cozedura a vapor, tenha muito cuidado quando abrir a porta do aparelho.
PORTUGUÊS 8
Manutenção e limpeza
AVISO!
Risco de ferimentos, incêndio e danos no aparelho.
• Antes de qualquer acção de manutenção, desactive o aparelho e desligue a ficha da tomada eléctrica.
• Certifique-se de que o aparelho está frio. Existe o risco de quebra dos painéis de vidro.
• Substitua imediatamente os painéis de vidro se estiverem danificados. Contacte um Centro de Assistência Técnica
Autorizado.
• Tenha cuidado quando retirar a porta do aparelho. A porta é pesada!
• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Quaisquer restos de gordura ou alimentos que fiquem no aparelho podem provocar incêndio.
• Se utilizar um spray para forno, siga as instruções de segurança da embalagem.
Luz interior
• A luz normal ou de halogénio utilizada neste aparelho destina-se apenas a aparelhos domésticos. Não a utilize para iluminação em casa.
AVISO!
Risco de choque eléctrico.
• Antes de substituir a lâmpada, desligue o aparelho da corrente eléctrica.
• Utilize apenas lâmpadas com as mesmas especificações.
Eliminação
AVISO!
Risco de ferimentos ou asfixia.
• Desligue o aparelho da alimentação eléctrica.
• Corte o cabo de alimentação eléctrica do aparelho e elimine-o.
• Remova a porta para evitar que crianças ou animais de estimação possam ficar aprisionados no interior do aparelho.
• Material da embalagem :
O material utilizado na embalagem é ecológico e reciclável. As peças de plástico estão marcadas com abreviaturas internacionais como, por exemplo, PE, PS, etc. Coloque o material da embalagem nos contentores disponibilizados para o efeito, nos locais de eliminação de resíduos da sua área.
Assistência Técnica
• Contacte um Centro de Assistência
Técnica Autorizado se for necessário reparar o aparelho.
• Utilize apenas peças de substituição originais.
Instalação
AVISO!
Consulte os capítulos relativos à segurança.
Montagem
Consulte as Instruções de
Montagem para a instalação.
Instalação eléctrica
AVISO!
A instalação eléctrica tem de ser efectuada por uma pessoa qualificada.
PORTUGUÊS 9
O fabricante não se responsabiliza por problemas causados pelo não cumprimento das precauções de segurança indicadas nos capítulos relativos
à segurança.
Este aparelho é fornecido apenas com um cabo de alimentação.
Cabo
Tipos de cabos aplicáveis para instalação ou substituição:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F,
H05 V2V2-F (T90), H05 BB-F
Descrição do produto
Descrição geral
1 2 3
Para informações sobre a secção do cabo, consulte a potência total na placa de características. Também pode consultar a tabela:
Potência total (W) máximo de 1380 máximo de 2300 máximo de 3680
Secção do cabo
(mm²)
3 x 0.75
3 x 1
3 x 1.5
O cabo de terra (cabo verde/amarelo) tem de ser 2 cm mais comprido do que os cabos de fase e neutro (cabos azul e castanho).
13
12
11
10
9
2
1
5
4
8
6
7
4
5
Acessórios
• Prateleira em grelha x 2
Para recipiente de ir ao forno, forma de bolo, assados.
• Tabuleiro para assar x 1
Para bolos e biscoitos.
• Tabuleiro para grelhar/assar x 1
1
Painel de comandos
2
Programador electrónico
3
Gaveta da água
4 Tomada para a sonda térmica
5
Grelhador
6
Lâmpada
7
Ventoinha
8 Apoio para prateleiras, amovível
9
Tubo de escoamento
10
Válvula de escoamento da água
11
Placa de características
12 Posições de prateleira
13
Entrada de vapor
Para cozer e assar ou como tabuleiro para recolher gordura.
• Sonda térmica x 1
Para medir o grau de cozedura dos alimentos.
• Calhas telescópicas x 2 conjuntos
Para prateleiras e tabuleiros.
PORTUGUÊS
Painel de comandos
Programador electrónico
1 2 3 4 5 6
10
7 8 9 10 11
5
6
7
1
Símbolo Função
ON/OFF
2
3
4
-
Comentário
Para activar e desactivar o aparelho.
Tipos De Aquecimento ou Cozedura Assistida
Botão de voltar
Selecção da temperatura
Favoritos
Visor
Botão de subir
Toque no símbolo uma vez para escolher um tipo de aquecimento ou o menu: Cozedura Assistida.
Toque no símbolo novamente para alternar entre os menus: Tipos De Aquecimento, Cozedura Assistida. Para activar ou desactivar a luz, toque no símbolo durante 3 segundos.
Para retroceder um nível no menu. Para ver o menu principal, toque no símbolo durante 3 segundos.
Para definir a temperatura ou ver qual é a temperatura actual no aparelho.
Para guardar os seus programas favoritos e aceder a eles.
Apresenta as definições actuais do aparelho.
Para subir no menu.
8
Botão de descer Para descer no menu.
PORTUGUÊS 11
9
Símbolo Função
Hora e funções adicionais
Comentário
Para definir diferentes funções. Quando estiver um tipo de aquecimento a funcionar, toque no símbolo para regular o temporizador ou seleccionar as funções: Bloqueio De Funções, Favoritos, Manter
Quente, Definir + Iniciar. Também pode alterar as definições da Sonda Térmica.
Para seleccionar a função: Conta-Minutos.
10
Conta-Minutos
11
OK Para confirmar a selecção ou definição.
Visor
A B C
E D
Outros indicadores do visor:
Símbolo
Conta-Minutos
Hora do dia
Duração
Fim Tempo
Temperatura
Indicação do tempo
A. Tipo de aquecimento
B. Hora do dia
C. Indicador de aquecimento
D. Temperatura
E. Duração ou tempo de fim de uma função
Função
A função está em funcionamento.
O visor apresenta a hora actual.
O visor apresenta o tempo de cozedura necessário.
O visor apresenta a hora do fim do tempo de cozedura.
O visor apresenta a temperatura.
O visor apresenta o tempo decorrido com o tipo de aquecimento. Prima e
simultaneamente para reinicializar o tempo.
PORTUGUÊS 12
Símbolo
Cálculo
Indicador de aquecimento
Peso Automático
Manter Quente
Função
O aparelho calcula o tempo de cozedura.
O visor apresenta a temperatura actual no aparelho.
O display mostra que o sistema de peso automático está activo ou que o peso pode ser alterado.
A função está activa.
Antes da primeira utilização
AVISO!
Consulte os capítulos relativos à segurança.
Limpeza inicial
Remova todos os acessórios e apoios para prateleiras amovíveis do aparelho.
Consulte o capítulo “Manutenção e limpeza”.
Limpe o aparelho e os acessórios antes da primeira utilização.
Coloque os acessórios e os apoios para prateleiras amovíveis nas respectivas posições originais.
Primeira ligação
Quando ligar o aparelho à fonte de alimentação, ou após um corte de energia, será necessário definir o idioma, o contraste do visor, o brilho do visor e a hora do dia.
1. Prima ou para definir o valor.
2. Prima para confirmar.
Pré-aquecimento
Antes da primeira utilização, pré-aqueça o aparelho apenas com as prateleiras em grelha e os tabuleiros para assar no interior.
1. Seleccione a função: Aquecimento
Convencional e a temperatura máxima.
2. Deixe o aparelho funcionar durante 1 hora.
3. Seleccione a função: Ventilado +
Resistência Circ e a temperatura máxima.
4. Deixe o aparelho funcionar durante 15 minutos.
Os acessórios podem ficar mais quentes do que o habitual. O aparelho pode emitir algum odor e fumo. Isso é normal.
Certifique-se de que a circulação de ar na divisão é suficiente.
Utilizar o bloqueio mecânico da porta
O aparelho é entregue com a segurança para crianças instalada e activada.
Encontra-se debaixo do painel de comandos, no lado direito.
PORTUGUÊS 13
Para abrir a porta do forno com a segurança para crianças instalada, puxe a pega da segurança para crianças para cima, como ilustrado na imagem.
para crianças com a chave torx. A chave torx encontra-se no saco de acessórios do forno.
Feche a porta do forno sem puxar a segurança para crianças.
Para retirar a segurança para crianças, abra a porta do forno e retire a segurança
Utilização diária
Volte a apertar o parafuso no orifício após remover o bloqueio para crianças.
AVISO!
Consulte os capítulos relativos à segurança.
Navegar pelos menus
1. Active o aparelho.
2. Prima ou para seleccionar a opção do menu.
Descrição geral dos menus
Menu principal
Símbolo Item do menu
Tipos De Aquecimento
3. Prima para entrar no submenu ou para aceitar a definição.
Pode voltar ao menu principal em qualquer momento com .
Aplicação
Contém uma lista de tipos de aquecimento.
Cozedura Assistida Contém uma lista de programas automáticos.
Favoritos
Definições De Base
Especiais
Contém uma lista, criada pelo utilizador, com os programas de cozedura favoritos.
Serve para definir a configuração do aparelho.
Contém uma lista de tipos de aquecimento adicionais.
PORTUGUÊS 14
Submenu para: Definições De Base
Símbolo Submenu
Definir a hora do dia
Indicação Do Tempo
Definir + Iniciar
Manter Quente
Prolongar Tempo
Contraste Do Visor
Brilho Do Visor
Idioma
Volume Do Alarme
Sons "Teclado"
Sons De Alarme/Erro
Assistência Técnica
Definições De Fábrica
Descrição
Regula a hora actual no relógio.
Se estiver ON (ligada), o visor mostra a hora actual quando o aparelho for desactivado.
Para seleccionar uma função e activá-la mais tarde com um toque em qualquer símbolo do painel de comandos.
Mantém os alimentos preparados quentes durante 30 minutos após a cozedura.
Activa e desactiva a função de prolongamento do tempo.
Ajusta o contraste do visor em graus.
Ajusta o brilho do visor em graus.
Define o idioma para o visor.
Ajusta o volume dos sons de pressão dos botões e dos sinais.
Activa e desactiva o som dos campos de toque.
Não é possível desactivar o som do campo de toque ON/OFF (ligar/desligar).
Activa e desactiva os sons de alarme.
Apresenta a configuração e a versão do software.
Repõe todas as definições de fábrica.
Tipos De Aquecimento
Tipo de aquecimento
Ventilado + Resistência
Circ
Aplicação
Para cozer em até três posições de prateleira ao mesmo tempo e para secar alimentos.Defina a temperatura 20 - 40 °C abaixo da que utiliza com a função: Aquecimento Convencional.
PORTUGUÊS 15
Tipo de aquecimento
Ventilado + Resistência
Circ + Vapor
Aquecimento Convencional
Pizza
Aplicação
Para cozer pratos a vapor. Utilize esta função para diminuir o tempo de cozedura e preservar as vitaminas e os nutrientes dos alimentos. Seleccione a função e uma temperatura entre 130 °C e
230 °C.
Para cozer e assar pratos numa posição de prateleira.
Para cozer pizza, quiche ou tarte com vapor.
Aquecimento A Baixa
Temp.
Aquecimento Inferior
Ventilado
Assar (ECO)
Congelados
Para preparar assados tenros e suculentos.
Para cozer bolos com bases estaladiças e conservar alimentos.
Para cozer alimentos em formas numa posição da grelha. Para poupar energia durante a cozedura.
Este função deve ser utilizada de acordo com as tabelas de cozedura para obtenção dos resultados desejados. Para obter mais informações sobre as definições recomendadas, consulte as tabelas de cozedura. Esta função foi utilizada para definir a classe de eficiência energética de acordo com a norma EN 60350-1.
É necessário definir o tempo de cozedura em primeiro lugar. Para obter mais informações sobre as definições recomendadas, consulte a tabela de cozedura para esta função no Livro de Receitas.
As funções ECO permitem optimizar o consumo de energia durante a cozedura. É necessário definir o tempo de cozedura em primeiro lugar. Para mais informações sobre as definições recomendadas, consulte as tabelas de assar no Livro de
Receitas.
Para confeccionar alimentos de conveniência, por exemplo, batatas fritas, batatas em cunha ou crepes estaladiços.
PORTUGUÊS 16
Tipo de aquecimento
Grelhador
Grelhador Rápido
Grelhador Ventilado
Regenerar
Aplicação
Para grelhar alimentos planos e tostar pão.
Para grelhar alimentos planos em grandes quantidades e para tostar pão.
Para assar aves ou peças de carne de grandes dimensões numa posição da grelha. Também para gratinar e alourar.
O reaquecimento de alimentos com vapor impede que as superfícies sequem. O calor é distribuído de forma uniforme e suave que permite a recuperação dos sabores e aromas que os alimentos tinham quando acabados de cozinhar. Esta função pode ser utilizada para reaquecer alimentos directamente num prato. É possível reaquecer mais do que um prato de cada vez utilizando vários níveis de prateleira.
Especiais
Tipo de aquecimento
Pão
Gratinado
Massa De Pão
Aquecer Pratos
Conservar
Secar
Para cozer pão.
gumelos, etc.).
Aplicação
Para pratos como lasanha ou batatas gratinadas.
Também para gratinar e alourar.
Para crescimento controlado da massa levedada antes da cozedura.
Para pré-aquecer pratos para servir.
Para fazer conservas de legumes, por exemplo, pickles.
Para secar frutos laminados (maçãs, ameixas, pêssegos, etc.) e legumes (tomates, curgetes, co-
PORTUGUÊS 17
Tipo de aquecimento Aplicação
Função Manter Quente Para manter os alimentos quentes.
Descongelar
Activar um tipo de aquecimento
1. Active o aparelho.
2. Seleccione o menu: Tipos De
Aquecimento.
3. Prima para confirmar.
4. Seleccione um tipo de aquecimento.
5. Prima para confirmar.
6. Defina a temperatura.
7. Prima para confirmar.
Cozedura a vapor
A tampa da gaveta da água encontra-se no painel de comandos.
AVISO!
Utilize apenas água.
Não utilize água filtrada
(desmineralizada) ou destilada.
Não utilize outros líquidos. Não coloque líquidos inflamáveis alcoólicos na gaveta da água.
1. Prepare os alimentos num tacho adequado.
2. Pressione a tampa da gaveta da água para a abrir.
3. Encha a gaveta da água com 900 ml de
água.
O fornecimento de água é suficiente para cerca de 55 - 60 minutos.
4. Coloque a gaveta da água na respectiva posição inicial.
5. Active o aparelho.
6. Seleccione a função de cozedura a vapor e a temperatura.
Este função pode ser utilizada para descongelar alimentos como legumes e frutos. O tempo de descongelação depende da quantidade e do tamanho dos alimentos congelados.
7. Se necessário, seleccione a função
Duração ou Fim Tempo .
Quando o gerador de vapor estiver vazio, é emitido um sinal sonoro.
São emitidos sinais sonoros no fim do tempo de cozedura.
8. Desactive o aparelho.
9. Esvazie a gaveta da água quando a cozedura a vapor terminar.
CUIDADO!
O aparelho está quente. Existe o risco de queimaduras. Tenha cuidado quando esvaziar a gaveta da água.
Deixe que o aparelho seque totalmente com a porta aberta.
AVISO!
Aguarde pelo menos 60 minutos após cada utilização da função de cozedura a vapor para evitar a saída de água quente pela válvula de saída da
água.
Indicador de depósito vazio
O visor apresenta: Aparece Falta água e é emitido um sinal sonoro quando o depósito estiver vazio e for necessário reabastecê-lo.
Para mais informações, consulte “Cozedura a vapor”.
PORTUGUÊS 18
Indicador de depósito cheio
Quando o visor apresenta: Depósito cheio, pode utilizar a cozedura a vapor.
É emitido um sinal sonoro quando o depósito está cheio.
Se colocar demasiada água no depósito, a saída de segurança escoa o excesso de água para a parte inferior do forno.
Retire a água com uma esponja ou um pano.
Esvaziar o depósito de água
CUIDADO!
Certifique-se de que o aparelho está frio antes de iniciar o escoamento do depósito de água.
1. Prepare o tubo de escoamento (C), incluído na embalagem do manual do utilizador. Coloque o conector (B) numa das extremidades do tubo de escoamento.
A
B
C
2. Coloque a segunda extremidade do tubo de escoamento (C) num recipiente.
Coloque o recipiente mais baixo do que a válvula de saída (A).
3. Abra a porta do forno e coloque o conector (B) na válvula de saída (A).
4. Pressione o conector repetidamente para esvaziar o depósito de água.
O depósito pode ter alguma
água se o visor apresentar:
Falta água.
Aguarde até que o fluxo de
água originário da válvula de saída da água pare.
5. Remova o conector da válvula quanto já não passar mais água.
Não utilize a água drenada para voltar a encher o depósito de água.
Indicador de aquecimento
Quando activar um tipo de aquecimento, a barra acende no visor. A barra indica que a temperatura está a aumentar. Quando a temperatura for atingida, o alarme sonoro toca 3 vezes e a barra fica intermitente e depois desaparece.
Calor residual
O visor indica o calor residual mesmo após a desactivação do aparelho. Pode utilizar o calor para manter os alimentos quentes.
PORTUGUÊS 19
Funções de relógio
Tabela das funções de relógio
Função de relógio
Conta-Minutos
Duração
Fim Tempo
Se definir o tempo para uma função de relógio, o tempo começa a contar após 5 segundos.
Se utilizar as funções de relógio:
Duração e Fim Tempo, o aparelho desactiva os elementos de aquecimento após 90% do tempo definido. O aparelho utiliza o calor residual para continuar o processo de cozedura até o tempo terminar
(3 - 20 minutos).
Aplicação
Para definir uma contagem decrescente
(máx. 2 h 30 m). Esta função não afecta o funcionamento do aparelho.
Utilize para activar a função. Prima ou
para definir os minutos e prima para iniciar.
Para definir a duração do funcionamento
(máx. 23 h 59 min).
Para definir o tempo de desactivação para um tipo de aquecimento (máx. 23 h 59 min).
Regular as funções de relógio
Antes de utilizar as funções:
Duração e Fim Tempo, terá de definir o tipo de aquecimento e a temperatura. O aparelho desactiva-se automaticamente.
Pode utilizar as funções: Duração e Fim Tempo em simultâneo se pretender activar e desactivar automaticamente o aparelho mais tarde.
As funções: Duração e Fim
Tempo não funcionam quando utilizar a sonda térmica.
1. Seleccione um tipo de aquecimento.
2. Prima várias vezes até o visor apresentar a função de relógio pretendida e o símbolo correspondente.
3. Prima ou para definir o tempo necessário.
4. Prima para confirmar.
Quando o tempo terminar, é emitido um sinal sonoro. O aparelho desactiva-se. O visor apresenta uma mensagem.
PORTUGUÊS 20
5. Prima qualquer símbolo para desligar o sinal.
Manter Quente
Condições para a função:
• A temperatura definida é superior a 80
°C.
• A função: Duração está seleccionada.
A função: Manter Quente mantém os alimentos preparados quentes a 80 °C durante 30 minutos. A função fica activa após o fim do processo de cozedura ou assar.
Pode activar ou desactivar a função no menu: Definições De Base.
1. Active o aparelho.
2. Seleccione o tipo de aquecimento.
3. Seleccione uma temperatura acima dos
80 °C.
4. Prima várias vezes até o visor apresentar: Manter Quente.
5. Prima para confirmar.
Programas automáticos
AVISO!
Consulte os capítulos relativos à segurança.
Receitas online
Pode encontrar receitas para os programas automáticos específicos deste aparelho no website www.ikea.com. Para encontrar o Livro de Receitas adequado, utilize o número do produto que se encontra na placa de características da moldura frontal da cavidade do aparelho.
Quando a função terminar, é emitido um sinal sonoro.
A função permanece activa se alterar os tipos de aquecimento.
Prolongar Tempo
A função: Prolongar Tempo faz com que o tipo de aquecimento continue após a função Duração terminar.
Aplicável a todos os tipos de aquecimento com Duração ou
Peso Automático.
Não aplicável a tipos de aquecimento com sonda térmica.
1. Quando o tempo de cozedura terminar,
é emitido um sinal sonoro. Prima qualquer símbolo.
O visor apresenta a mensagem.
2. Prima para activar ou para cancelar.
3. Defina a duração da função.
4. Prima .
Cozedura Assistida com Receitas
Automáticas
Este aparelho possui um conjunto de receitas que poderá utilizar. As receitas são fixas e não poderá alterá-las.
1. Active o aparelho.
2. Seleccione o menu: Cozedura Assistida.
Prima para confirmar.
3. Seleccione a categoria e o prato. Prima
para confirmar.
4. Seleccione uma receita. Prima para confirmar.
PORTUGUÊS 21
Quando utilizar a função:
Manual, o aparelho utiliza definições automáticas. Pode alterá-las tal como nas outras funções.
Cozedura Assistida com Peso Automático
Esta função calcula automaticamente o tempo para assar. Para utilizar a função, é necessário introduzir o peso dos alimentos.
1. Active o aparelho.
2. Seleccione o menu: Cozedura Assistida.
Prima para confirmar.
3. Seleccione a categoria e o prato. Prima
para confirmar.
Utilizar os acessórios
AVISO!
Consulte os capítulos relativos à segurança.
Introduzir os acessórios
Prateleira em grelha:
Introduza a prateleira entre as barras-guia dos apoios para prateleiras e certifique-se de que os pés de apoio ficam para baixo.
4. Seleccione a função: Peso Automático.
Prima para confirmar.
5. Toque em ou para definir o peso dos alimentos. Prima para confirmar.
O programa automático é iniciado.
6. É possível alterar o peso em qualquer momento. Prima ou para alterar o peso.
7. Quando o tempo terminar, é emitido um sinal sonoro. Prima qualquer símbolo para desligar o sinal.
Com alguns programas, vire os alimentos ao fim de 30 minutos.
O visor apresenta um aviso.
Prateleira em grelha e tabuleiro para grelhar em conjunto:
Introduza o tabuleiro para grelhar entre as barras-guia dos apoios para prateleiras e a prateleira em grelha sobre as barras directamente acima, certificando-se de que os pés de apoio ficam virados para baixo.
Tabuleiro para grelhar:
Introduza o tabuleiro para grelhar entre as barras-guia dos apoios para prateleiras.
PORTUGUÊS 22
Um pequeno entalhe na parte inferior aumenta a segurança.
Estes entalhes são também dispositivos anti-inclinação. A armação elevada à volta da prateleira impede que os recipientes deslizem para fora da prateleira.
Sonda térmica
Devem ser definidas duas temperaturas: a temperatura do forno e a temperatura de núcleo.
A sonda térmica mede a temperatura de núcleo da carne. Quando a carne atingir a temperatura definida, o aparelho é desactivado.
CUIDADO!
Utilize apenas a sonda térmica fornecida ou peças de substituição correctas.
A sonda térmica tem de ficar inserida na carne e ligada na tomada durante a cozedura.
1. Active o aparelho.
2. Coloque a extremidade da sonda térmica no centro da carne.
3. Coloque a ficha da sonda térmica na tomada da parte superior da cavidade.
O visor apresenta o símbolo da sonda térmica.
4. Prima ou em menos de 5 segundos para definir a temperatura de núcleo.
5. Seleccione o tipo de aquecimento e, se necessário, a temperatura do forno.
O aparelho calcula uma hora de fim aproximada. A hora de fim depende da quantidade de alimentos, das temperaturas do forno reguladas (mínimo 120 °C) e dos modos de funcionamento. O aparelho calcula a hora de fim em aproximadamente
30 minutos.
6. Para alterar a temperatura de núcleo, prima .
Quando a carne se encontra à temperatura de núcleo definida, é emitido um sinal sonoro. O aparelho desactiva-se automaticamente.
7. Toque em qualquer símbolo para desligar o sinal.
8. Retire a ficha da sonda térmica da respectiva tomada e retire a carne do forno.
AVISO!
A sonda térmica está quente. Existe o risco de queimaduras. Tenha cuidado quando retirar a extremidade e a ficha da sonda térmica.
PORTUGUÊS
Utilizar as calhas telescópicas
Guarde as instruções de instalação das calhas telescópicas para futura referência.
Com as calhas telescópicas, pode colocar e remover as prateleiras mais facilmente.
CUIDADO!
Não lave as calhas telescópicas na máquina de lavar loiça. Não lubrifique as calhas telescópicas.
1 2
°C
°C
Certifique-se de que volta a colocar as calhas telescópicas totalmente no interior do aparelho antes de fechar a porta do forno.
Também pode utilizar as calhas telescópicas com os tabuleiros e recipientes fornecidos com o aparelho.
AVISO!
Consulte o capítulo “Descrição do produto”.
23
Retire as calhas telescópicas direita e esquerda.
Coloque a prateleira em grelha nas calhas telescópicas e empurre-as cuidadosamente para o interior do aparelho.
Funções adicionais
Favoritos
Pode guardar as suas definições favoritas, como a duração, a temperatura ou o tipo de aquecimento. Ficam disponíveis no menu: Favoritos. Pode guardar 20 programas.
Guardar um programa
1. Active o aparelho.
2. Seleccione um tipo de aquecimento ou um programa automático.
3. Toque em várias vezes até que o visor apresente: GUARDAR.
4. Prima para confirmar.
O visor apresenta a primeira posição de memória livre.
5. Prima para confirmar.
6. Introduza o nome do programa.
A primeira letra pisca.
PORTUGUÊS 24
7. Toque em ou para alterar a letra.
8. Prima .
A letra seguinte pisca.
9. Execute o passo 7 novamente conforme necessário.
10. Mantenha premido para guardar.
É possível substituir uma posição de memória. Quando o visor apresentar a primeira posição de memória livre, toque em ou e prima para substituir um programa existente.
Pode alterar o nome de um programa no menu: Editar Nome Do Programa.
Activar o programa
1. Active o aparelho.
2. Seleccione o menu: Favoritos.
3. Prima para confirmar.
4. Seleccione o nome do seu programa favorito.
5. Prima para confirmar.
Prima para passar directamente ao menu: Favoritos.
Utilizar o Bloqueio para crianças
Quando o Bloqueio para crianças está activo, não é possível activar o aparelho acidentalmente.
1. Toque em para activar o visor.
2. Toque simultaneamente em e até o visor apresentar uma mensagem.
Para desactivar o Bloqueio para crianças, repita o passo 2.
Bloqueio De Funções
Esta função evita uma alteração acidental do tipo de aquecimento. Pode activá-la apenas quando o aparelho estiver a funcionar.
1. Active o aparelho.
2. Seleccione um tipo de aquecimento ou uma regulação.
3. Prima várias vezes até o visor apresentar: Bloqueio De Funções.
4. Prima para confirmar.
Para desactivar a função, prima . O visor apresenta uma mensagem. Prima novamente e depois para confirmar.
Quando desactivar o aparelho, a função também é desactivada.
Definir + Iniciar
A função permite-lhe definir um tipo de aquecimento (ou programa) e utilizá-lo mais tarde com um toque em qualquer símbolo.
1. Active o aparelho.
2. Seleccione um tipo de aquecimento.
3. Prima várias vezes até o visor apresentar: Duração.
4. Para definir a hora.
5. Prima várias vezes até o visor apresentar: Definir + Iniciar.
6. Prima para confirmar.
Prima qualquer símbolo (excepto ) para iniciar a função: Definir + Iniciar. O tipo de aquecimento definido é iniciado.
Quando o tipo de aquecimento terminar, é emitido um sinal acústico.
• Bloqueio De Funções está activo quando está um tipo de aquecimento a funcionar.
• O menu: Definições De Base permite activar e desactivar a função: Definir + Iniciar.
Desactivação automática
Por questões de segurança, o aparelho desactiva-se automaticamente ao fim de
PORTUGUÊS 25
algum tempo se estiver algum tipo de aquecimento activo e não houver alteração de regulação.
Temperatura (°C) Tempo até à desactivação (h)
30 - 115 12,5
120 - 195 8,5
200 - 245
250 - máximo
5,5
1,5
A desactivação automática não funciona com as seguintes funções: Luz, sonda térmica,Fim
Tempo, Duração.
Brilho do visor
Existem dois modos do brilho do visor:
• Brilho nocturno - quando o aparelho está desligado, o brilho do visor é menos intenso entre as 22h00 e as 06h00.
• Brilho diurno:
– Quando o aparelho está activado.
– Se tocar num símbolo durante o período de brilho nocturno (excepto
Sugestões e dicas
Informações gerais
• Quando pré-aquecer, remova as prateleiras em grelha e os tabuleiros da cavidade para obter o melhor desempenho.
• O aparelho possui cinco posições de prateleira. Conte as posições de prateleira a partir do fundo do aparelho.
• O aparelho possui um sistema especial que faz circular o ar e renova constantemente o vapor. Este sistema permite cozinhar num ambiente a vapor e manter os alimentos macios por dentro e estaladiços por fora. Diminui o tempo
ON/OFF), o visor volta ao modo de brilho diurno durante os 10 segundos seguintes.
– Se o aparelho estiver desligado e activar a função: Conta-Minutos.
Quando a função terminar, o visor volta ao brilho nocturno.
Ventoinha de arrefecimento
Quando o aparelho é colocado em funcionamento, a ventoinha de arrefecimento é activada automaticamente para manter as superfícies do aparelho frias. Se desactivar o aparelho, a ventoinha de arrefecimento continua a funcionar até o aparelho arrefecer.
Termóstato de segurança
Se o aparelho for utilizado incorrectamente ou tiver alguma anomalia, pode ocorrer um sobreaquecimento perigoso. Para evitar isso, o forno possui um termóstato de segurança que corta a alimentação eléctrica. O forno volta a activar-se automaticamente quando a temperatura baixar.
de cozedura e o consumo de energia para valores mínimos.
• Pode ocorrer condensação de humidade no aparelho ou nos painéis de vidro da porta. Isso é normal. Afaste-se sempre do aparelho quando abrir a porta com o forno ligado. Se observar humidade no interior do forno, mantenha a porta do forno aberta durante alguns minutos.
• Limpe a humidade após cada utilização do aparelho.
• Não coloque objectos directamente na parte inferior do aparelho e não cubra os componentes com folha de alumínio para cozinhar. Isso pode alterar os
PORTUGUÊS 26
resultados da cozedura e danificar o revestimento de esmalte.
Cozer bolos
• Não abra a porta do forno até ter decorrido 3/4 do tempo de cozedura.
• Se utilizar dois tabuleiros para assar em simultâneo, mantenha um nível vazio entre os mesmos.
Cozinhar carne e peixe
• Utilize um tabuleiro para grelhar quando cozinhar alimentos muito gordurosos, para evitar que o forno fique com manchas que podem ser permanentes.
Manutenção e limpeza
AVISO!
Consulte os capítulos relativos à segurança.
Notas sobre a limpeza
• Limpe a parte da frente do aparelho com um pano macio, água quente e um agente de limpeza.
• Para limpar as superfícies de metal, utilize um produto de limpeza próprio.
• Limpe o interior do aparelho após cada utilização. A acumulação de gordura ou outros resíduos de alimentos pode resultar num incêndio. O risco é superior no tabuleiro para grelhados.
• Limpe a sujidade persistente com um produto de limpeza especial para forno.
• Limpe todos os acessórios do forno após cada utilização e deixe-os secar. Utilize um pano macio com água quente e um agente de limpeza.
• Se tiver acessórios anti-aderentes, não os limpe com agentes de limpeza agressivos ou objectos afiados, nem na máquina de lavar loiça. Pode danificar o revestimento anti-aderente.
• Seque o forno se a cavidade tiver ficado molhada após a utilização.
• Deixe a carne repousar cerca de 15 minutos antes de a cortar, para não perder os sucos.
• Para evitar demasiado fumo no forno quando assar, coloque um pouco de
água no tabuleiro para grelhar. Para evitar a condensação de fumo, acrescente água sempre que ele secar.
Tabelas de cozedura
Consulte as tabelas de cozedura no Livro de Receitas que pode encontrar no nosso website.
Aparelhos de aço inoxidável ou alumínio
Limpe a porta do forno apenas com um pano húmido ou uma esponja húmida. Seque com um pano macio.
Nunca utilize esfregões de palha-de-aço, ácidos ou materiais abrasivos, porque podem danificar a superfície do forno. Limpe o painel de comandos do forno com as mesmas precauções.
Limpar a junta da porta
• Verifique regularmente a junta da porta.
A junta da porta encontra-se em volta da estrutura da cavidade do forno. Não utilize o aparelho se a junta da porta estiver danificada. Contacte a
Assistência Técnica.
• Para limpar a junta da porta, utilize um pano macio com água morna e um agente de limpeza.
PORTUGUÊS 27
Remover os apoios para prateleiras
Para limpar o forno, remova os apoios para prateleiras .
1.
2.
Puxe a parte da frente do apoio para prateleiras para fora da parede lateral.
1
2
Puxe a parte de trás do apoio para prateleiras para fora da parede lateral e retire toda a grelha.
Instale os apoios para prateleiras na sequência inversa.
Os suportes de fixação das calhas telescópicas devem estar virados para a parte da frente.
Limpar o depósito de água
AVISO!
Não coloque água no depósito de água durante o procedimento de limpeza.
Durante o procedimento de limpeza, pode cair alguma água da entrada de vapor na cavidade do forno. Coloque o tabuleiro de recolha de gordura no nível de prateleira mesmo abaixo da entrada de vapor, para evitar que a água caia directamente na parte inferior da cavidade do forno.
Após algum tempo, podem surgir depósitos de calcário no forno. Para evitar isto, limpe as peças do forno que geram o vapor.
Esvazie o depósito após cada cozedura a vapor.
Tipos de água
• Água macia com baixo teor de calcário
- o fabricante recomenda este tipo de
água porque reduz a quantidade de procedimentos de limpeza.
• Água da torneira - pode utilizá-la se possuir um purificador ou descalcificador de água.
• Água dura com elevado teor de calcário - não afecta o desempenho do aparelho, mas aumenta a quantidade de procedimentos de limpeza.
PORTUGUÊS 28
TABELA DE QUANTIDADE DE CÁLCIO INDICADA PELA OMS (Organização Mundial de
Saúde)
Depósito de cálcio
Dureza da água
(Graus franceses)
(Graus alemães)
Classificação da
água
Realizar descalcificação a cada
0 - 60 mg/l 0 - 6 0 - 3 Macia ou suave 75 ciclos - 2,5 meses
60 - 120 mg/l 6 - 12 3 - 7
120 - 180 mg/l superior a 180 mg/l
12 - 18 superior a 18
8 - 10 superior a 10
Dureza média 50 ciclos - 2 meses
Dura ou calcária 40 ciclos - 1,5 meses
Muito dura 30 ciclos - 1 mês
1. Encha o depósito de água com 850 ml de água e 50 ml de ácido cítrico (cinco colheres de chá). Desligue o forno e aguarde aproximadamente 60 minutos.
2. Active o forno e seleccione a função:
Ventilado + Resistência Circ + Vapor.
Seleccione a temperatura de 230 °C.
Desactive-o após 25 minutos e deixe-o arrefecer durante 15 minutos.
3. Active o forno e seleccione a função:
Ventilado + Resistência Circ + Vapor.
Defina a temperatura entre 130 e 230
°C. Desactive-o após 10 minutos.
Deixe-o arrefecer e prossiga com a remoção do conteúdo do depósito.
Consulte “Esvaziar o depósito de água”.
4. Enxagúe o depósito de água algumas vezes e limpe os resíduos de calcário do interior do forno com um pano.
5. Limpe o tubo de escoamento à mão com água quente e detergente. Para evitar danos, não utilize ácidos, sprays ou agentes de limpeza semelhantes.
Limpeza da porta do forno
A porta do forno tem três painéis de vidro.Pode remover a porta do forno e os painéis de vidro internos para limpar.
1 porta.
A porta do forno pode fechar se tentar remover os painéis de vidro interiores antes de remover a porta do forno.
CUIDADO!
Não utilize o aparelho sem os painéis de vidro.
Abra a porta por completo e segure nas duas dobradiças da
2
Levante e rode as alavancas nas duas dobradiças.
PORTUGUÊS
3
29
Feche a porta do forno até meio, parando na primeira posição de abertura. Em seguida, puxe a porta para si e remova-a dos encaixes.
Coloque a porta numa superfície estável protegida por um pano macio.
Segure no friso da porta (B) no rebordo superior da porta, nos dois lados, e pressione para dentro para soltar o fecho de encaixe.
Limpe os painéis de vidro com água e detergente. Seque os painéis de vidro com cuidado.
Quando terminar a limpeza, instale os painéis de vidro e a porta do forno. Siga os passos descritos acima na sequência inversa.
Certifique-se de que coloca os painéis de vidro (A e B) pela ordem correcta.O
primeiro painel (A) possui uma moldura decorativa. A zona com a impressão em relevo tem de ficar voltada para o lado interior da porta. Certifique-se de que, após a instalação, a superfície da moldura do painel de vidro (A) na zona da serigrafia não é rugosa.
2
B
1
Puxe o friso da porta para a frente para o remover.
Segure nas extremidades superiores dos painéis de vidro da porta e puxe-os para fora, um de cada vez, com cuidado.
Comece pelo painel superior. Certifique-se de que o vidro desliza totalmente para fora dos suportes.
A B
PORTUGUÊS 30
Certifique-se de que instala o painel de vidro do meio correctamente nos respectivos alojamentos.
A
B
Substituir a lâmpada
Coloque um pano na parte inferior do interior do aparelho. Isto evita danos na protecção de vidro da lâmpada e na cavidade.
AVISO!
Perigo de electrocussão!
Desligue o disjuntor antes de substituir a lâmpada.
A lâmpada e a protecção de vidro da lâmpada podem estar quentes.
Resolução de problemas
AVISO!
Consulte os capítulos relativos à segurança.
O que fazer se…
Problema
O forno não aquece.
O forno não aquece.
O forno não aquece.
O forno não aquece.
O forno não aquece.
Causa possível
O forno está desactivado.
O relógio não está certo.
As definições necessárias não estão configuradas.
A desactivação automática foi accionada.
O Bloqueio para Crianças está activado.
CUIDADO!
Segure sempre a lâmpada de halogéneo com um pano para evitar a queima de resíduos de gordura na lâmpada.
1. Desactive o aparelho.
2. Retire os fusíveis da caixa de fusíveis ou desligue o disjuntor.
3. Rode a protecção de vidro da lâmpada para a esquerda e retire-a.
4. Limpe a tampa de vidro.
5. Substitua a lâmpada do forno por uma lâmpada de forno de 40 W, 230 V (50
Hz), e resistente ao calor até 350 °C
(tipo de ligação: G9).
6. Instale a tampa de vidro.
Solução
Active o forno.
Acerte o relógio.
Certifique-se de que as definições estão correctas.
Consulte “Desactivação automática”.
Consulte “Utilizar o Bloqueio para Crianças”.
PORTUGUÊS 31
O forno não aquece.
O forno não aquece.
A lâmpada não funciona.
Existe água no interior do forno.
A cozedura a vapor não funciona.
A cozedura a vapor não funciona.
Problema
Há vapor e água condensada sobre os alimentos e no compartimento do forno.
Causa possível
A porta não está bem fechada.
Colocou demasiada água no depósito.
Solução
Feche totalmente a porta.
O disjuntor está desligado.
Certifique-se de que o disjuntor é a causa da anomalia. Se o disjuntor disparar diversas vezes, contacte um electricista qualificado.
A lâmpada está avariada.
Substitua a lâmpada.
Desactive o forno e remova a água com uma esponja ou um pano.
Encha o depósito de água.
Não existe água no depósito.
O orifício está obstruído com calcário.
Existem depósitos de calcário no forno.
Verifique a abertura de entrada de vapor. Remova o calcário.
Limpe o depósito de água.
Consulte “Limpar o depósito de água”.
Esvaziar o depósito de água demora mais de três minutos ou há fuga de água na abertura da entrada de vapor.
O visor apresenta F111.
O visor apresenta um código de erro que não está nesta tabela.
A ficha da sonda térmica não está bem introduzida na tomada.
Existe uma anomalia eléctrica.
Deixou um prato no forno demasiado tempo.
Introduza a ficha da sonda térmica totalmente na tomada.
• Desligue o forno no fusível ou no disjuntor do quadro eléctrico da sua casa e ligue-o novamente.
• Se o visor mostrar novamente o código de erro, contacte um Centro de
Assistência Técnica Autorizado.
Não deixe os pratos no forno por um período de tempo superior a 15 - 20 minutos após o fim da cozedura.
PORTUGUÊS 32
Dados para a Assistência Técnica
Se não conseguir encontrar uma solução para o problema, contacte um Centro de
Assistência Técnica Autorizado.
Os dados de contacto do Centro de
Assistência Técnica encontram-se na placa de características. A placa de características está na moldura frontal da cavidade do aparelho. Não remova a placa de características da cavidade do aparelho.
Recomendamos que anote os dados aqui:
Modelo (MOD.)
Número do produto (PNC)
.........................................
.........................................
Número de série (S.N.) .........................................
Dados técnicos
Dados técnicos
Dimensões (interior)
Área do tabuleiro para assar
Resistência de aquecimento superior
Resistência de aquecimento inferior
Grelhador
Anel
Potência nominal total
Voltagem
Frequência
Número de funções
Largura
Altura
Profundidade
1438 cm²
2300 W
1000 W
2300 W
1900 W
2780 W
220 - 240 V
50 Hz
21
480 mm
361 mm
416 mm
Eficiência energética
Informação de produto de acordo com a norma UE 66/2014
Identificação do modelo KULINARISK 003.008.95
PORTUGUÊS 33
Índice de eficiência energética
Consumo de energia com uma carga normal, modo convencional
Consumo de energia com uma carga normal, modo ventilado
Número de cavidades
Fonte de calor
Volume
Tipo de forno
Peso
EN 60350-1 - Aparelhos eléctricos domésticos para cozinhar - Parte 1: Placas, fornos, fornos a vapor e grelhadores -
Métodos de medição do desempenho.
Poupança de energia
O aparelho possui funções que ajudam a poupar energia nos cozinhados de todos os dias.
Sugestões gerais
Certifique-se de que a porta do forno está sempre bem fechada quando o aparelho está a funcionar.
Utilize recipientes de metal para melhorar a poupança de energia.
Sempre que possível, não pré-aqueça o forno antes de colocar os alimentos.
No caso de cozeduras com duração superior a 30 minutos, reduza a temperatura do forno para o mínimo nos
últimos 3-10 minutos, dependendo da duração da cozedura. O calor residual no interior do forno concluirá a cozedura.
Utilize o calor residual para aquecer outros pratos.
81.2
0.93 kWh/ciclo
0.69 kWh/ciclo
1
Electricidade
72 l
Forno de encastrar
37.3 kg
Cozinhar com a ventoinha
Sempre que possível, utilize as funções de cozedura que utilizam a ventoinha, para poupar energia.
Calor residual
Em algumas funções do forno, se for activado um programa com selecção de
Duração ou Fim Tempo e o tempo de cozedura for superior a 30 minutos, as resistências são desactivadas automaticamente quando faltar 10% do tempo para o fim.
A ventoinha e a lâmpada continuam ligadas.
Manter os alimentos quentes
Para utilizar o calor residual para manter uma refeição quente, seleccione a regulação de temperatura mais baixa possível. O visor apresenta o indicador de calor residual ou a temperatura.
Cozinhar com a lâmpada desligada
Desligue a lâmpada durante a cozedura e ligue-a apenas quando necessitar.
Ventilado
Função concebida para poupar energia durante a cozedura. O seu funcionamento
PORTUGUÊS 34
faz com que a temperatura na cavidade do forno possa ser diferente da temperatura indicada no visor durante um ciclo de cozedura, assim como os tempos de cozedura com esta função podem ser diferentes dos tempos de cozedura de outros programas.
Quando utilizar a função Ventilado, a lâmpada é desactivada automaticamente após 30 segundos.
Pode activar a lâmpada novamente, mas isso reduz a poupança de energia esperada.
PREOCUPAÇÕES AMBIENTAIS
Recicle os materiais que apresentem o símbolo . Coloque a embalagem nos contentores indicados para reciclagem.
Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos eléctricos e electrónicos. Não
GARANTIA IKEA
Qual é a duração da garantia IKEA?
Esta garantia é válida durante cinco (5) anos a partir da data de compra original do Aparelho no IKEA, a não ser que o aparelho receba a denominação LAGAN, sendo que nesse caso apenas se aplicam dois (2) anos de garantia. O recibo de compra original é necessário como prova de compra. Caso sejam efectuadas operações de assistência no âmbito da garantia, isso não implica a prorrogação do período de garantia para o aparelho nem para as novas peças.
Que aparelhos não são abrangidos pela garantia IKEA de cinco (5) anos?
A gama de aparelhos com a denominação
LAGAN e todos os aparelhos adquiridos no
IKEA antes do dia 1 de Agosto de 2007.
Quem executará as operações de assistência?
elimine os aparelhos que tenham o símbolo
juntamente com os resíduos domésticos.
Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.
O fornecedor de serviços de assistência
IKEA disponibilizará a assistência através das respectivas operações de assistência ou da rede de parceiros de serviços de assistência autorizados.
O que é abrangido por esta garantia?
A garantia abrange avarias do aparelho, que tenham sido causadas por defeitos de fabrico ou de material a partir da data de compra no IKEA. Esta garantia aplica-se apenas à utilização doméstica. As excepções são especificadas sob o título "O que não é abrangido por esta garantia?"
Durante o período de validade da garantia, os custos relativos à resolução da avaria, por exemplo reparações, peças, mão-de-obra e deslocações serão abrangidos, desde que o aparelho esteja acessível para reparação sem encargos especiais e a avaria esteja relacionada com os defeitos de fabrico ou material abrangidos pela garantia. Em
PORTUGUÊS 35
conformidade com estas condições, são aplicáveis as directivas da UE (N.º
99/44/EG) e os respectivos regulamentos locais. As peças substituídas passam a ser propriedade do IKEA.
O que fará o IKEA para corrigir o problema?
O fornecedor de serviços de assistência nomeado pelo IKEA examinará o produto e decidirá, consoante o que determinar adequado, se a situação em questão está abrangida por esta garantia. Caso se considere que a situação está abrangida, o fornecedor de serviços de assistência do
IKEA ou o respectivo fornecedor de serviços de assistência autorizado através das suas operações de assistência, irá, consoante o que determinar adequado, reparar o produto com defeito ou substituí-lo por um produto igual ou semelhante.
O que não é abrangido por esta garantia?
• Desgaste causado pelo uso normal.
• Danos deliberados ou negligentes, danos causados pelo desrespeito das instruções de funcionamento, instalação incorrecta ou ligação com tensão incorrecta, danos causados por reacções químicas ou electroquímicas, ferrugem, corrosão ou danos causados pela água, incluindo, entre outros, os danos causados pelo excesso de calcário na
água e os danos causados por condições ambientais anormais.
• Consumíveis, incluindo baterias e lâmpadas.
• Peças não funcionais e questões decorativas que não afectem a utilização normal do aparelho, incluindo riscos e possíveis diferenças de cor.
• Danos acidentais causados por substâncias ou objectos estranhos e pela limpeza ou desobstrução de filtros, sistemas de drenagem ou gavetas de detergente.
• Danos às seguintes peças: vitrocerâmica, acessórios, cestos de loiça e talheres, tubos de alimentação e drenagem, vedantes, lâmpadas e coberturas de lâmpadas, ecrãs, botões, compartimentos e peças de compartimentos. A não ser que se comprove que estes danos foram causados por defeitos de produção.
• Casos em que não tenha sido possível determinar avarias no decurso da visita do técnico.
• Reparações não executadas pelos nossos fornecedores de serviços de assistência nomeados e/ou um parceiro contratual de serviços de assistência autorizado ou reparações em que tenham sido utilizadas peças não originais.
• Reparações causadas pela instalação incorrecta ou contrária às especificações.
• A utilização do aparelho em ambiente não doméstico, ou seja, utilização profissional.
• Danos de transporte. Se o cliente transportar o produto para sua casa ou outra morada, a IKEA não se responsabilizará por quaisquer danos que este possa sofrer durante o respectivo transporte. Contudo, se a
IKEA efectuar a entrega do produto na morada de entrega do cliente, os eventuais danos sofridos pelo produto durante o seu transporte serão cobertos pela presente garantia.
• Custo da instalação inicial do aparelho da IKEA. No entanto, se um fornecedor de serviços IKEA ou um parceiro de serviço autorizado reparar ou substituir o aparelho ao abrigo dos termos da presente garantia, o fornecedor de serviços ou o seu parceiro de serviço autorizado reinstalarão o aparelho reparado ou instalarão o aparelho de substituição, se necessário.
Esta restrição não se aplica ao trabalho isento de falhas executado por um especialista qualificado utilizando as
PORTUGUÊS 36
nossas peças originais para adaptar o aparelho às especificações de segurança técnicas de outro país da UE.
Como se aplica a legislação nacional
A garantia IKEA concede-lhe direitos legais específicos, que abrangem ou excedem todos os requisitos legais locais sujeitos à variação de país para país.
Área de validade
Para aparelhos adquiridos num país da UE e levados para outro país da UE, os serviços serão fornecidos no âmbito das condições de garantia normais no novo país. Uma obrigação para executar os serviços no âmbito da garantia apenas existe se:
• o aparelho estiver em conformidade e for instalado de acordo com as especificações técnicas do país em que ocorre a reclamação ao abrigo da garantia;
• o aparelho estiver em conformidade e for instalado de acordo com as
Instruções de Montagem e as
Informações de Segurança do Manual do Utilizador;
O Serviço Pós-Venda específico para aparelhos IKEA:
Não hesite em contactar o Serviço Pós-
Venda IKEA para:
1. apresentar uma reclamação ao abrigo desta garantia;
2. solicitar esclarecimentos relativamente
à instalação do aparelho IKEA no mobiliário de cozinha IKEA. O serviço não prestará esclarecimentos relativos a:
• instalação geral da cozinha IKEA;
• ligações eléctricas (se a máquina for fornecida sem ficha e cabo), ligações relativas a água e gás, uma vez que têm de ser executadas por um engenheiro de assistência autorizado.
3. Solicitação de esclarecimentos relativamente ao conteúdo e às especificações do manual do utilizador do aparelho IKEA.
Para assegurar que fornecemos o melhor serviço de assistência, leia atentamente as
Instruções de Montagem e/ou a secção relativa ao Manual do Utilizador desta brochura antes de nos contactar.
Como nos pode contactar se necessitar dos nossos serviços
Consulte a última página deste manual para obter a lista completa de contactos designados pela IKEA e respectivos números de telefone nacionais.
Para lhe fornecer um serviço mais rápido, é recomendável utilizar os números de telefone específicos indicados no final deste manual. Consulte sempre os números indicados na brochura do aparelho específico para o qual necessita de assistência. Antes de nos contactar, certifique-se de que tem acesso ao número de artigo
IKEA (código de 8 dígitos) relativo ao aparelho para o qual necessita de assistência.
GUARDE O RECIBO DE
COMPRA!
Este recibo é a sua prova de compra e é necessário para a aplicação da garantia. Tenha em conta que o recibo indica também o nome e o número do artigo IKEA (código de 8 dígitos) para cada aparelho adquirido.
PORTUGUÊS
Necessita de ajuda adicional?
Para quaisquer questões adicionais não relacionadas com o Serviço Pós-Venda dos seus aparelhos, contacte o centro de assistência da loja IKEA mais próxima.
Recomendamos que leia atentamente a documentação do aparelho antes de nos contactar.
37
ESPAÑOL 38
Contenido
Salvo modificaciones.
Información sobre seguridad
Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de los daños y lesiones causados por una instalación y uso incorrectos. Guarde siempre las instrucciones junto con el aparato para futuras consultas.
•
•
•
•
•
Seguridad de niños y personas vulnerables
Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos.
No deje que los niños jueguen con el aparato.
Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o se esté enfriando. Las piezas accesibles están calientes.
Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
ESPAÑOL 39
•
•
La limpieza y mantenimiento de usuario del aparato no podrán ser realizados por niños sin supervisión.
Los niños de 3 años o menos deben mantenerse alejados de este aparato en todo momento mientras funciona.
•
•
•
•
•
•
•
•
•
•
Seguridad general
Solo un electricista cualificado puede instalar este aparato y sustituir el cable.
ADVERTENCIA: El aparato y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias. Es necesario mantener alejados a los niños de menos de 8 años salvo que estén bajo supervisión continua.
Utilice siempre guantes de horno cuando introduzca o retire accesorios o utensilios refractarios.
Antes de realizar tareas de mantenimiento, corte la corriente eléctrica.
Asegúrese de que el aparato está desconectado antes de reemplazar la lámpara con el fin de impedir que se produzca una descarga eléctrica.
No utilice un limpiador a vapor para limpiar el aparato.
No utilice limpiadores abrasivos ásperos ni rascadores de metal afilado para limpiar la puerta de cristal si no quiere arañar su superficie, lo que podría hacer que el cristal se hiciese añicos.
Si el cable de alimentación eléctrica sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional cualificado tendrán que cambiarlo para evitar riesgos eléctricos.
Para quitar los carriles laterales, tire primero del frontal del carril y luego separe el extremo trasero de las paredes.
Coloque los carriles laterales en el orden inverso.
Utilice únicamente la sonda térmica (la sonda de temperatura interna) recomendada para este aparato.
ESPAÑOL 40
Instrucciones de seguridad
Instalación
ADVERTENCIA!
Solo un electricista cualificado puede instalar este aparato.
• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.
• No tire nunca del aparato sujetando el asa.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Asegúrese de que el aparato se instala debajo y junto a estructuras seguras.
• Los laterales del aparato deben colocarse junto a otros aparatos o muebles de la misma altura.
Conexión eléctrica
ADVERTENCIA!
Riesgo de incendios y descargas eléctricas.
• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Asegúrese de que las especificaciones eléctricas de la placa coincidan con las del suministro eléctrico de su hogar. En caso contrario, póngase en contacto con un electricista.
• Utilice siempre una toma con aislamiento de conexión a tierra correctamente instalada.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe ni en el cable de red. Si es necesario cambiar el cable de alimentación del aparato, debe hacerlo el centro de servicio técnico autorizado.
• Evite que el cable de red toque o entre en contacto con la puerta del aparato, especialmente si la puerta está caliente.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no puedan aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al enchufe del suministro de red una vez finalizada la instalación.
• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.
• Este aparato cumple las directivas CEE.
Uso del aparato
ADVERTENCIA!
Riesgo de lesiones, quemaduras y descargas eléctricas o explosiones.
• Este aparato está diseñado exclusivamente para uso doméstico.
• No cambie las especificaciones de este aparato.
ESPAÑOL 41
• Cerciórese de que los orificios de ventilación no están obstruidos.
• No deje nunca el aparato desatendido mientras está en funcionamiento.
• Desactive el aparato después de cada uso.
• Tenga cuidado al abrir la puerta del aparato cuando éste esté en funcionamiento. Pueden liberarse vapores calientes.
• No utilice el aparato con las manos mojadas ni cuando entre en contacto con el agua.
• No ejerza presión sobre la puerta abierta.
• No utilice el aparato como superficie de trabajo ni de almacenamiento.
• Abra la puerta del aparato con cuidado.
El uso de ingredientes con alcohol puede generar una mezcla de alcohol y aire.
• Procure que no haya chispas ni fuego encendido cerca cuando se abra la puerta del aparato.
• No coloque productos inflamables ni objetos mojados con productos inflamables dentro, cerca o encima del aparato.
ADVERTENCIA!
Podría dañar el aparato.
• Para evitar daños o decoloraciones del esmalte:
– no coloque utensilios refractarios ni otros objetos directamente en la parte inferior del aparato.
– no coloque papel de aluminio directamente en la parte inferior del aparato.
– No ponga agua directamente en el aparato caliente.
– No deje platos húmedos ni comida en el aparato una vez finalizada la cocción.
– Preste especial atención al desmontar o instalar los accesorios.
• La pérdida de color del esmalte o el acero inoxidable no afecta al rendimiento del aparato.
• Utilice una bandeja honda para pasteles húmedos. Los jugos de las frutas podrían ocasionar manchas permanentes.
• Este aparato está diseñado exclusivamente para cocinar. No debe utilizarse para otros fines, por ejemplo, como calefacción.
• Cocine siempre con la puerta del horno cerrada.
• Si el aparato se instala detrás de un panel de un mueble (por ejemplo una puerta) asegúrese de que la puerta nunca esté cerrada mientras funciona el aparato. El calor y la humedad pueden acumularse detrás de un panel del armario cerrado y provocar daños al aparato, la unidad donde se encuentra o el suelo. No cierre del panel del armario hasta que el aparato se haya enfriado totalmente después de su uso.
Cocción al vapor
ADVERTENCIA!
Existe riesgo de lesiones y daños en el aparato.
• El vapor liberado puede causar quemaduras:
– No abra la puerta del aparato durante la cocción al vapor.
– Abra la puerta del aparato con cuidado después del funcionamiento de la cocción al vapor.
Mantenimiento y limpieza
ADVERTENCIA!
Existe riesgo de lesiones, incendios o daños al aparato.
• Antes de proceder con el mantenimiento, apague el aparato y desconecte el enchufe de la red.
• Asegúrese de que el aparato esté frío.
Los paneles de cristal pueden romperse.
• Cambie inmediatamente los paneles de cristal de la puerta que estén dañados.
Póngase en contacto con el servicio técnico autorizado.
ESPAÑOL 42
• Tenga cuidado al desmontar la puerta del aparato. ¡La puerta es muy pesada!
• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Los restos de comida o grasa en el interior del aparato podrían provocar un incendio.
• Si utiliza aerosoles de limpieza para hornos, siga las instrucciones del envase.
Luz interna
• El tipo de bombilla o lámpara halógena utilizada para este aparato es específica para aparatos domésticos. No debe utilizarse para la iluminación doméstica.
ADVERTENCIA!
Riesgo de descargas eléctricas.
• Antes de cambiar la bombilla, desconecte el aparato del suministro de red.
• Utilice solo bombillas con las mismas especificaciones.
Desecho
ADVERTENCIA!
Existe riesgo de lesiones o asfixia.
Instalación
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
Montaje
Consulte las instrucciones de montaje para la instalación.
Instalación eléctrica
ADVERTENCIA!
Deje la instalación eléctrica en manos de un profesional cualificado.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.
• Retire la puerta para evitar que los niños y las mascotas queden encerrados en el aparato.
• Materiales de embalaje :
El material de embalaje es respetuoso con el medio ambiente y reciclable. Las piezas de plástico están identificadas con abreviaturas internacionales, tales como PE, PS, etc. Deseche el material de embalaje en los contenedores destinados a tal fin por los servicios de limpieza.
Asistencia
• Para reparar el aparato, póngase en contacto con un centro de servicio autorizado.
• Utilice solamente piezas de recambio originales.
El fabricante declina toda responsabilidad si la instalación no se efectúa siguiendo las instrucciones de los capítulos sobre seguridad.
El aparato se suministra únicamente con un cable de alimentación.
Cable
Tipos de cables adecuados para su instalación o cambio:
H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F,
H05 V2V2-F (T90), H05 BB-F
ESPAÑOL 43
En lo que respecta a la sección del cable, consulte la potencia total que figura en la placa de características. También puede consultar la tabla:
Potencia total (W) Sección del cable
(mm²) máximo 1380 3 x 0.75
máximo 2300 3 x 1
Descripción del producto
Descripción general
1 2 3
13
12
11
10
9
2
1
5
4
8
6
7
4
5
Accesorios
• Parrilla x 2
Para bandejas de horno, pastel en molde, asados.
• Bandeja x 1
Para bizcochos y galletas.
• Bandeja honda x 1
Para hornear y asar o como bandeja grasera.
Potencia total (W) Sección del cable
(mm²) máximo 3680 3 x 1.5
El cable de tierra (cable verde/amarillo) debe tener 2 cm más de longitud que los cables de fase y neutro (cables azul y marrón).
1
Panel de control
2
Programador electrónico
3
Compartimento de agua
4
Toma de la sonda térmica
5
Grill
6
Lámpara
7
Ventilador
8
Carril lateral, extraíble
9
Tubo de desagüe
10
Válvula de desagüe
11
Placa de características
12
Posiciones de los estantes
13
Entrada del vapor
• Sonda térmica x 1
Para medir cuánto se ha hecho el alimento.
• Carriles telescópicos x 2 juegos
Para parrillas y bandejas.
ESPAÑOL
Panel de mandos
Programador electrónico
1 2 3 4 5 6
44
7 8 9 10 11
5
6
7
1
2
3
4
Símbolo
-
Función
ENCENDIDO/
APAGADO
Observaciones
Para activar y desactivar el aparato.
Funciones De
Cocción o Cocción
Asistida
Teclas Atrás
Selección de la temperatura
Toque el símbolo una vez para seleccionar una función de cocción o el menú: Cocción Asistida. Toque de nuevo el símbolo para cambiar entre los menús: Funciones De Cocción, Cocción Asistida.
Para activar o desactivar la luz, toque el símbolo durante 3 segundos.
Para retroceder un nivel en el menú. Para mostrar el menú principal, toque el sensor durante 3 segundos.
Para ajustar la temperatura o mostrar la temperatura actual en el aparato.
Favoritos
Pantalla
Tecla Arriba
Para guardar y acceder a sus programas favoritos.
Muestra los ajustes actuales del aparato.
Para desplazarse hacia arriba en el menú.
8
Tecla Abajo Para desplazarse hacia abajo en el menú.
ESPAÑOL 45
9
10
Símbolo Función
Funciones adicionales y de tiempo
Avisador
Observaciones
Programar diferentes funciones. Cuando esté en marcha una función de cocción, toque el símbolo para ajustar el temporizador o las funciones: Tecla
De Bloqueo, Favoritos, Calentar Y Mantener, Ajustar + Empezar. También puede cambiar los ajustes de la sonda térmica.
Para ajustar la función: Avisador.
11
OK Para confirmar la selección o el ajuste.
Pantalla
A B C
E D
Otros indicadores de la pantalla:
Símbolo
Avisador
Hora actual
Duración
Hora De Fin
Temperatura
Indicación de tiempo
A. Función de cocción
B. Hora actual
C. Indicador de calentamiento
D. Temperatura
E. Tiempo de duración u hora de finalización de una función
Función
La función está activada.
La pantalla muestra la hora actual.
La pantalla muestra el tiempo de cocción necesario.
La pantalla indica cuándo termina la duración de la cocción.
La pantalla muestra la temperatura.
La pantalla indica cuánto tiempo debe funcionar la función de cocción.
Pulse y simultáneamente para restablecer la hora.
ESPAÑOL 46
Símbolo
Cálculo
Indicador de calentamiento
Peso Automático
Función
El aparato calcula el tiempo de cocción necesario.
La pantalla muestra la temperatura del aparato.
La pantalla indica que el sistema de peso automático está activo o que el peso puede cambiarse.
La función está activada.
Calentar Y Mantener
Antes del primer uso
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
Limpieza inicial
Retire todos los accesorios y carriles de apoyo extraíbles del aparato.
Consulte el capítulo
"Mantenimiento y limpieza".
Limpie el interior del aparato y los accesorios antes del primer uso.
Coloque los accesorios y carriles laterales extraíbles en su posición inicial.
Primera conexión
Al conectar el aparato a la red por primera vez o después de producirse una interrupción del suministro eléctrico, debe seleccionar el idioma, el contraste y la luminosidad de la pantalla, y la hora del día.
1. Pulse o para ajustar el valor.
2. Pulse para confirmar.
Precalentamiento
Antes del primer uso, precaliente el aparato solamente con los estantes de rejilla y las bandejas dentro.
1. Ajuste la función: Bóveda/Calor inferior
y la temperatura máxima.
2. Deje que el electrodoméstico funcione durante 1 hora.
3. Ajuste la función: Turbo y la temperatura máxima.
4. Deje que el electrodoméstico funcione durante 15 minutos.
Los accesorios se pueden calentar más de lo normal. El electrodoméstico puede emitir un cierto olor y humo. Esto es normal.
Asegúrese de que la corriente de aire en la habitación es adecuada.
Uso del bloqueo de seguridad de la puerta
El aparato tiene el bloqueo de seguridad para niños instalado y activado. Se encuentra debajo del panel de control, en el lado derecho.
Para abrir la puerta del horno con el bloqueo de seguridad para niños instalado,
ESPAÑOL
levante la pestaña como se muestra en la imagen.
bloqueo con la llave hexagonal. La llave hexagonal se encuentra en la bolsa de accesorios.
47
Cierre la puerta del horno sin empujar el bloqueo de seguridad para niños.
Para quitar el bloqueo de seguridad para niños, abra la puerta del horno y retire el
Uso diario
Vuelva a atornillar este tornillo después de retirar el bloqueo de seguridad.
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
Desplazamiento por los menús
1. Encienda el horno.
2. Pulse o para ajustar la opción de menú.
Descripción de los menús
Menú principal
Símbolo Elemento del menú
Funciones De Cocción
3. Pulse para pasar a un submenú o aceptar el ajuste.
Puede volver al menú principal en cualquier momento pulsando
.
Aplicación
Contiene una lista de las funciones de cocción.
Cocción Asistida Contiene una lista de los programas automáticos.
Favoritos
Ajustes Básicos
Platos Especiales
Contiene una lista de los programas de cocción favoritos creados por el usuario.
Se usa para ajustar la configuración del aparato.
Contiene una lista de funciones de cocción adicionales.
ESPAÑOL 48
Submenú para: Ajustes Básicos
Símbolo Submenú
Ajustar la hora
Indicación Tiempo
Ajustar + Empezar
Calentar Y Mantener
Añadir Tiempo
Contraste De La Pantalla
Brillo De La Pantalla
Idioma
Volumen Del Timbre
Tono De Teclas
Tonos Alarma/Error
Asistencia
Ajustes De Fábrica
Funciones De Cocción
Función de cocción
Turbo
Descripción
Pone en hora el reloj.
Si está activado, la pantalla indica la hora actual al apagar el aparato.
Para ajustar una función y activarla después pulsando cualquier símbolo del panel de control.
Mantiene calientes los alimentos preparados durante 30 minutos tras finalizar la cocción.
Activa y desactiva la función tiempo adicional.
Ajusta gradualmente el contraste de la pantalla.
Ajusta gradualmente el brillo de la pantalla.
Ajusta el idioma que se muestra en pantalla.
Ajusta gradualmente el volumen de las señales y los tonos de las pulsaciones.
Activa y desactiva el tono de los campos táctiles.
El tono del mando táctil de Encendido/Apagado no se puede desactivar.
Activa y desactiva los tonos de alarma.
Muestra la configuración y la versión del software.
Restablece todos los ajustes a los valores de fábrica.
Aplicación
Para hornear en hasta tres posiciones de parrilla a la vez y para secar alimentos.Ajuste la temperatura entre 20 y 40 °C menos que para la función: Bóveda/Calor inferior.
ESPAÑOL 49
Función de cocción
Turbo + Vapor
Bóveda/Calor inferior
Pizza
Aplicación
Para cocinar platos al vapor. Utilice esta función para reducir la duración de la cocción y conservar las vitaminas y los nutrientes de los alimentos.
Seleccione la función y ajuste la temperatura entre 130°C y 230°C.
Para hornear y asar alimentos en una posición de bandeja.
Para hacer pizza, quiche o tartas con vapor.
Cocina A Baja Temperatura
Calor Inferior
Para preparar asados tiernos y jugosos.
Turbo Plus
ECO-grill
Congelados
Para preparar pasteles con bases crujientes y conservar alimentos.
Para preparar comida horneada en moldes en una posición de la parrilla. Para ahorrar energía durante la cocción. Esta función se debe usar de conformidad con las tablas de cocción para lograr los resultados de cocción deseados. Para obtener más información sobre los ajustes recomendados, consulte las tablas de cocción. Esta función se utilizaba para definir la categoría de eficiencia energética EN 60350-1.
Es necesario ajustar primero el tiempo de cocción.
Para obtener más información sobre los ajustes recomendados, consulte la tabla de cocción de esta función en el libro de recetas.
Las funciones ECO le permiten optimizar el consumo energético durante la cocción. Es necesario ajustar primero el tiempo de cocción. Para obtener más información sobre los ajustes recomendados, consulte las tablas de cocción del libro de recetas.
Para productos precocinados como patatas fritas, porciones de patata o rollitos de primavera crujientes.
ESPAÑOL 50
Función de cocción
Grill
Grill Rápido
Grill + Turbo
Regenerar Con Vapor
Aplicación
Para asar al grill alimentos de poco espesor y tostar pan.
Para asar al grill grandes cantidades de alimentos de poco espesor y tostar pan.
Para asar piezas de carne grandes o aves con hueso en una posición de bandeja. También para gratinar y dorar.
El recalentamiento de los alimentos con vapor evita que se seque la superficie. Proporciona calor de forma suave y uniforme, recuperando el sabor y el aroma de los alimentos como si estuvieran recién hechos. Esta función se puede usar para recalentar alimentos directamente en el plato.
Puede recalentar más de un plato a la vez usando diferentes posiciones de bandeja.
Platos Especiales
Función de cocción
Pan Para hornear pan.
Aplicación
Gratinar
Levantar Masa
Calentar Vajilla
Conservar
Secar
Mantener Caliente
Para platos como lasañas o patatas gratinadas.
También para gratinar y dorar.
Para levantar de forma controlada la masa antes de hornear.
Para precalentar platos antes de servir.
Para preparar conservas de verduras como encurtidos.
Para secar rodajas de fruta (como manzanas, ciruelas o melocotones) y verduras (como tomates, calabacines o champiñones).
Para mantener calientes los alimentos.
ESPAÑOL 51
Función de cocción
Descongelar
Activación de una función de cocción
1. Encienda el aparato.
2. Ajuste el menú: Funciones De Cocción.
3. Pulse para confirmar.
4. Seleccione la función de cocción.
5. Pulse para confirmar.
6. Ajuste la temperatura.
7. Pulse para confirmar.
Cocción al vapor
La tapa del compartimento de agua está en el panel de control.
ADVERTENCIA!
Utilice exclusivamente agua. No utilice agua filtrada (desmineralizada) ni destilada. No utilice otros líquidos. No coloque líquidos inflamables o con alcohol en el compartimento de agua.
1. Prepare los alimentos en recipientes adecuados.
2. Presione la tapa del compartimento de agua para abrirlo.
3. Llene el compartimento de agua con
900 ml de agua.
La reserva de agua es suficiente para aproximadamente 55 - 60 minutos.
4. Empuje el compartimento de agua hasta su posición inicial.
5. Encienda el aparato.
6. Seleccione la función de cocción al vapor y la temperatura.
7. De ser necesario, ajuste la función
Duración o Hora De Fin .
Aplicación
Esta función se puede usar para descongelar alimentos congelados, como frutas y verduras. El tiempo de descongelación depende de la cantidad y tamaño de los alimentos congelados.
Una señal acústica indica que el generador de vapor está vacío.
La señal se emite cuando finaliza el tiempo de cocción.
8. Apague el aparato.
9. Vacíe el compartimento de agua después de cada cocción al vapor.
PRECAUCIÓN!
La zona está caliente. Corre el riesgo de quemarse. Tenga cuidado cuando toque el cajón de almacenamiento.
Deje que el aparato se seque completamente con la puerta abierta.
ADVERTENCIA!
Después de cada cocción al vapor, espere un mínimo de 60 minutos para evitar que el agua caliente salga por la válvula de desagüe.
Indicador de depósito vacío
La pantalla muestra: Falta agua y cuando el depósito está vacío y debe llenarse suena una señal acústica.
Para obtener más información, consulte
"Cocción al vapor".
Indicador de depósito lleno
Cuando la pantalla muestra: Depósito de agua lleno, puede usar la cocción al vapor.
Cuando el depósito está lleno suena una señal acústica.
ESPAÑOL 52
Si llena demasiado el depósito, el agua sobrante circula hasta el fondo del horno por el desagüe de seguridad.
Retire el agua con una esponja o un paño.
Cómo vaciar el depósito de agua
PRECAUCIÓN!
Asegúrese de que el aparato está frío antes de vaciar el depósito de agua.
1. Prepare el tubo de desagüe (C), incluido en el embalaje junto con el manual de instrucciones. Coloque el conector (B) en uno de los extremos del tubo de desagüe.
A
B
C
2. Coloque el segundo extremo del tubo de desagüe (C) en un recipiente. Sitúelo en una posición más baja que la válvula de salida (A).
3. Abra la puerta del horno y coloque el conector (B) en la válvula de salida (A).
4. Presione varias veces el conector cuando vacíe el depósito de agua.
El tanque puede contener algo de agua cuando la pantalla indica: Falta agua.
Espere hasta que el agua deje de salir por la válvula de desagüe.
5. Cuando el agua deje de salir, retire el conector de la válvula.
No utilice el agua drenada para rellenar el depósito de agua.
Indicador de calentamiento
Al activar una función de cocción, se encenderá la barra de la pantalla. La barra indica que la temperatura del horno aumenta. La señal acústica suena 3 veces cuando se alcanza la temperatura y la barra parpadea y a continuación desaparece.
Calor residual
Al desactivar el aparato la pantalla mostrará el calor residual. El calor puede emplearse para mantener calientes los alimentos.
ESPAÑOL 53
Funciones del reloj
Tabla de funciones del reloj
Función de reloj
Avisador
Duración
Hora De Fin
Si programa la duración de una función de reloj, la cuenta atrás comienza al cabo de 5 segundos.
Si utiliza las funciones de reloj
Duración, Hora De Fin, el aparato apaga las resistencias al transcurrir el 90 % del tiempo programado. El aparato hace uso del calor residual para continuar el proceso de cocción hasta que se acabe el tiempo (3
- 20 minutos).
Aplicación
Para programar una cuenta atrás (máx. 2 h
30 min). Esta función no influye en el funcionamiento del horno.
Use para activar la función. Pulse o para ajustar los minutos y pulse para empezar.
Para ajustar la duración de funcionamiento
(máx. 23 h 59 min).
Para programar la hora de desconexión de una función de cocción (máx. 23 h y 59 min).
Ajuste de las funciones del reloj
Cuando utilice la función:
Duración, Hora De Fin, tiene que programar primero la función de cocción y la temperatura. El aparato se apaga automáticamente.
Puede utilizar las funciones:
Duración y Hora De Fin simultáneamente si desea activar y desactivar automáticamente el aparato a una hora determinada.
Las funciones: Duración y Hora
De Fin no funcionan cuando se usa la sonda térmica.
1. Seleccione una función de cocción.
2. Pulse repetidamente hasta que la pantalla muestre la función de reloj que se busca y el símbolo correspondiente.
3. Pulse o para programar la hora correspondiente.
4. Pulse para confirmar.
ESPAÑOL 54
Al finalizar el tiempo programado sonará una señal. El aparato se apaga. La pantalla mostrará un mensaje.
5. Pulse cualquier símbolo para desactivar la señal.
Calentar Y Mantener
Condiciones para que la función se active:
• Que la temperatura ajustada sea superior a 80 °C.
• La función: Duración se ha ajustado.
La función: Calentar Y Mantener mantiene calientes a 80 °C los alimentos ya preparados, durante 30 minutos. Esta función se activa tras terminar el proceso de horneado o asado.
La función puede activarse o desactivarse en el menú: Ajustes Básicos.
1. Encienda el horno.
2. Seleccione la función de cocción.
3. Ajuste la temperatura a un valor superior a los 80 °C.
4. Toque repetidamente hasta que la pantalla muestre: Calentar Y Mantener.
Programas automáticos
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
Recetas online
Encontrará las recetas para los programas automáticos propias de este aparato en nuestra página web www.ikea.com. Para encontrar el libro de recetas adecuado, compruebe el número de artículo situado en la placa de datos del marco frontal de la cavidad del aparato.
5. Pulse para confirmar.
Cuando la función termine, sonará una señal.
La función permanece activa si se cambian las funciones de cocción.
Añadir Tiempo
La función: Añadir Tiempo hace que la función de cocción continúe tras el final de
Duración.
Aplicable a todas las funciones de cocción con Duración o Peso
Automático.
No es aplicable a las funciones de cocción con sonda térmica.
1. Al acabarse el tiempo de cocción programado sonará una señal. Pulse cualquier tecla.
La pantalla muestra el mensaje.
2. Pulse para activar o para cancelar.
3. Ajuste la duración de la función.
4. Pulse .
Cocción Asistida con Receta Automática
Este horno tiene programada una serie de recetas que puede utilizar. Dichas recetas son fijas y no puede cambiarlas.
1. Encienda el horno.
2. Seleccione el menú: Cocción Asistida.
Pulse para confirmar.
3. Seleccione la categoría y el plato. Pulse
para confirmar.
4. Seleccione una receta. Pulse para confirmar.
ESPAÑOL 55
Cuando se usa la función:
Manual, el aparato utiliza los ajustes automáticos. Puede cambiarlos igual que las demás funciones.
Cocción Asistida con Peso Automático
Esta función calcula automáticamente el tiempo de asado. Si se desea hacer uso de esta función, es necesario introducir el peso de los alimentos.
1. Encienda el aparato.
2. Ajuste el menú: Cocción Asistida. Pulse
para confirmar.
3. Seleccione la categoría y el plato. Pulse
para confirmar.
Uso de los accesorios
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
Inserción de los accesorios
Parrilla:
Inserte la parrilla entre las guías del carril y asegúrese de que las hendiduras apuntan hacia abajo.
4. Seleccione la función: Peso Automático.
Pulse para confirmar.
5. Toque o para ajustar el peso del alimento. Pulse para confirmar.
Comenzará el programa automático.
6. Puede cambiar el peso en cualquier momento. Pulse o para cambiar el peso.
7. Al finalizar el tiempo programado sonará una señal. Pulse cualquier símbolo para desactivar la señal.
En algunos programas es preciso dar la vuelta al alimento a los 30 minutos. En la pantalla aparecerá un recordatorio de aviso.
Inserte la bandeja honda entre las guías de uno de los carriles.
Parrilla y bandeja honda juntas:
Posicione la bandeja honda entre las guías del carril de apoyo y la parrilla en las guías de encima; asegúrese de que las hendiduras apuntan hacia abajo.
Bandeja honda:
ESPAÑOL 56
Las pequeñas hendiduras en la parte superior incrementan la seguridad. Las hendiduras también son dispositivos antivuelco. El borde elevado que rodea la bandeja evita que los utensilios de cocina resbalen de la parrilla.
Sonda térmica
Se deben ajustar dos temperaturas: la temperatura del horno y la temperatura interna.
La sonda térmica mide la temperatura interna de la carne. Cuando la carne alcanza la temperatura programada, el aparato se apaga.
PRECAUCIÓN!
Utilice
únicamente la sonda térmica suministrada o los repuestos correctos.
La sonda térmica debe permanecer introducida en la carne y en la toma durante el proceso de cocción.
1. Encienda el horno.
2. Inserte la punta de la sonda térmica en el centro de la carne.
3. Inserte la clavija de la sonda térmica en el conector de la parte superior de la cavidad.
La pantalla muestra el símbolo de sonda térmica.
4. Toque o en menos de 5 segundos para programar la temperatura interna.
5. Programe la función de calor y, si fuera necesario, su temperatura.
El aparato calcula una hora de fin aproximada. La hora final es diferente según las cantidades de alimentos, las temperaturas programadas del horno
(mínimo 120° C) y los modos de funcionamiento. El aparato calcula la hora de fin en unos 30 minutos.
6. Para cambiar la temperatura interna, pulse .
Cuando la carne alcanza la temperatura interna programada, suena una señal. El aparato se apaga automáticamente.
7. Pulse cualquier símbolo para parar la señal.
8. Desenchufe la sonda térmica de la toma y saque la carne del horno.
ADVERTENCIA!
La sonda térmica está caliente. Corre el riesgo de quemarse. Tenga cuidado al retirar la punta y el enchufe de la sonda térmica.
ESPAÑOL
Utilización de los carriles telescópicos
Guarde las instrucciones de instalación de los carriles telescópicos para futuras consultas.
Con los carriles telescópicos es más fácil colocar y quitar las bandejas.
PRECAUCIÓN!
No lave los carriles telescópicos en el lavavajillas. No lubrique los carriles telescópicos.
1 2
°C
°C
Asegúrese de empujar los carriles telescópicos hasta el fondo del aparato antes de cerrar la puerta del horno.
También puede usar los carriles telescópicos con las bandejas o utensilios suministrados con el aparato.
ADVERTENCIA!
Consulte el capítulo
"Descripción del producto".
57
Saque los carriles telescópicos de la derecha y la izquierda.
Coloque la parrilla en los carriles telescópicos y luego empuje cuidadosamente para introducirlos en el aparato.
Funciones adicionales
Favoritos
Puede guardar sus ajustes preferidos, como por ejemplo la duración, la temperatura o la función de cocción. Están disponibles en el menú: Favoritos. Se pueden guardar 20 programas.
Guardar un programa
1. Encienda el horno.
2. Ajuste una función de cocción o un programa automático.
3. Toque repetidamente hasta que la pantalla muestre: GUARDAR.
4. Pulse para confirmar.
La pantalla mostrará la primera posición de memoria libre.
5. Pulse para confirmar.
6. Introduzca el nombre del programa.
La primera letra parpadea.
7. Toque o para cambiar la letra.
8. Pulse .
La siguiente letra parpadeará.
ESPAÑOL 58
9. Repita el paso 7 las veces que sea necesario.
10. Mantenga pulsado para guardar.
Puede sobrescribir una posición de memoria. Cuando la pantalla muestra la primera posición libre de memoria, toque o y pulse para sobrescribir un programa existente.
Se puede cambiar el nombre de un programa en el menú: Editar Nombre Prog..
Activación del programa
1. Encienda el aparato.
2. Ajuste el menú: Favoritos.
3. Pulse para confirmar.
4. Seleccione el nombre de su programa preferido.
5. Pulse para confirmar.
Pulse para ir directamente al menú:
Favoritos.
Uso del bloqueo de seguridad para niños
Cuando está activado el bloqueo de seguridad para niños, no se puede activar el aparato.
1. Toque para activar la pantalla.
2. Toque y simultáneamente hasta que aparezca un mensaje en la pantalla.
Para desactivar la función de bloqueo de seguridad para niños, repita el paso 2.
Tecla De Bloqueo
Esta función impide que se produzca accidentalmente un cambio de la función de cocción. Puede activarla únicamente cuando el aparato esté funcionando.
1. Encienda el aparato.
2. Seleccione el ajuste o la función de cocción.
3. Pulse repetidamente hasta que la pantalla muestre: Tecla De Bloqueo.
4. Pulse para confirmar.
Para desactivar la función, toque . La pantalla muestra un mensaje. Pulse repetidamente y después para confirmar.
Al desactivar el aparato, la función también se desactiva.
Ajustar + Empezar
La función le permite definir una función (o programa) y utilizarla después pulsando una vez el sensor.
1. Encienda el horno.
2. Seleccione una función de cocción.
3. Pulse repetidamente hasta que la pantalla muestre: Duración.
4. Ajuste el tiempo deseado.
5. Pulse repetidamente hasta que la pantalla muestre: Ajustar + Empezar.
6. Pulse para confirmar.
Pulse un símbolo (excepto ) para iniciar la función: Ajustar + Empezar. Se iniciará la función de cocción programada.
Cuando la función de cocción termine, sonará una señal.
• Tecla De Bloqueo se encuentra activo mientras la función de cocción está activada.
• El menú: Ajustes Básicos permite activar y desactivar la función: Ajustar + Empezar.
Desconexión automática
Por motivos de seguridad, el aparato se desactiva automáticamente después de un
ESPAÑOL 59
tiempo si está en curso una función de cocción y no se cambia ningún ajuste.
Temperatura (°C) Hora de desconexión (h)
30 - 115 12.5
120 - 195 8.5
200 - 245
250 - máximo
5.5
1.5
La función de desconexión automática no funciona con las siguientes funciones: Luz, Sonda térmica,Hora De Fin, Duración.
Brillo de la pantalla
Existen dos modos para el brillo de la pantalla:
• Brillo nocturno: cuando el aparato está apagado, el brillo de la pantalla es inferior entre las 22:00 h y las 06:00 h.
• Brillo diurno:
– con el aparato encendido.
– si toca cualquiera de los símbolos durante el brillo nocturno (aparte de
Consejos
Información general
• Cuando precaliente, retire las rejillas y bandejas de la cavidad para conseguir un rendimiento más rápido.
• El aparato tiene cinco niveles. Estos niveles se ordenan contándolos de abajo a arriba desde la solera del aparato.
• El aparato está dotado con un sistema especial que hace circular el aire y recicla constantemente el vapor. Gracias a este sistema puede cocinar con un entorno de vapor y mantener los alimentos blandos en su interior y crujientes en su exterior. Ello reduce al
ON / OFF), la pantalla vuelve al modo de brillo diurno durante los 10 segundos siguientes.
– si el aparato está apagado y se ajusta la función: Avisador. Cuando termina la función, la pantalla vuelve al brillo nocturno.
Ventilador de enfriamiento
Cuando el aparato funciona, el ventilador de refrigeración se pone en marcha automáticamente para mantener frías las superficies del aparato. Si se desactiva el aparato, el ventilador puede seguir funcionando hasta que se enfríe.
Termostato de seguridad
El funcionamiento incorrecto del aparato o los componentes defectuosos pueden provocar sobrecalentamientos peligrosos.
Para evitarlo, el horno dispone de un termostato de seguridad que interrumpe la alimentación. El horno se vuelve a conectar automáticamente cuando desciende la temperatura.
mínimo el tiempo de cocción y el consumo de energía.
• La humedad puede llegar a condensarse en el aparato o en los paneles de cristal. Esto es totalmente normal. Manténgase alejado del aparato siempre que abra la puerta mientras está en funcionamiento. Si encuentra humedad dentro del horno, mantenga la puerta abierta un par de minutos.
• Limpie la humedad después de cada uso del aparato.
• No coloque objetos directamente sobre la solera del aparato ni cubra los
ESPAÑOL 60
componentes con papel de aluminio cuando cocine . De lo contrario puede que se alteren los resultados de la cocción y se dañe el esmalte.
Repostería
• No abra la puerta del horno antes de que transcurran 3/4 partes del tiempo de cocción establecido.
• Si utiliza dos bandejas al mismo tiempo, deje un nivel libre entre ambas.
Carnes y pescados
• Utilice una bandeja honda con los alimentos muy grasos para evitar que el
Mantenimiento y limpieza
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
Notas sobre la limpieza
• Limpie la parte delantera del horno con un paño suave humedecido en agua templada y jabón neutro.
• Limpie las superficies metálicas con un producto no agresivo específico.
• Limpie el interior del aparato después de cada uso. La acumulación de grasa u otros restos de alimentos puede provocar un incendio. El riesgo es mayor con la bandeja de grill.
• Elimine la suciedad resistente con limpiadores especiales para hornos.
• Limpie todos los accesorios después de cada uso y déjelos secar. Utilice un paño suave humedecido en agua templada y jabón neutro.
• No trate los accesorios antiadherentes con productos agresivos u objetos punzantes ni los lave en el lavavajillas.
Puede dañar el esmalte antiadherente.
• Seque el horno cuando la cavidad esté mojada después de usarlo.
horno quede manchado de forma permanente.
• Antes de trinchar la carne, déjela reposar unos 15 minutos, como mínimo, para que retenga los jugos.
• Para evitar que se forme mucho humo en el horno, vierta un poco de agua en la bandeja honda. Para evitar la condensación de humos, añada agua después de cada vez que se seque.
Tablas de cocción
Para las tablas de cocción, consulte el libro de recetas en nuestro sitio web.
Aparatos de acero inoxidable o aluminio
Limpie la puerta del horno
únicamente con una esponja o un trapo húmedos. Séquela con un paño suave.
No utilice productos abrasivos,
ácidos ni estropajos de acero, ya que pueden dañar la superficie del horno. Limpie el panel de control del horno teniendo en cuenta las mismas precauciones.
Limpieza de la junta de la puerta
• Verifique periódicamente la junta de la puerta. La junta de la puerta rodea el marco del interior del horno. No utilice el aparato si la junta de la puerta está dañada. Póngase en contacto con el servicio técnico.
• Limpie la junta de la puerta con un paño suave humedecido en agua templada y jabón neutro.
Extracción de los carriles de apoyo
Para limpiar el horno, retire los carriles de apoyo.
ESPAÑOL 61
1.
Tire de la parte delantera del carril lateral para separarlo de la pared.
1
2
2.
Tire del extremo trasero del carril de apoyo para separarlo de la pared y extraiga toda la rejilla.
Instale el carril de apoyo repitiendo las instrucciones anteriores en orden inverso.
Los pasadores de retención de los carriles telescópicos deben estar orientados hacia la parte frontal.
Limpieza del depósito de agua
ADVERTENCIA!
No rellene el depósito de agua durante el procedimiento de limpieza.
Durante el procedimiento de limpieza, puede derramarse agua desde la entrada de vapor en el interior del horno. Coloque una bandeja en el nivel inmediatamente inferior a la entrada del vapor para evitar que caiga agua en la solera del horno.
Después de cierto tiempo, puede que se formen depósitos de cal en el horno. Para evitarlo, se recomienda limpiar las piezas del horno que generan el vapor. Vacíe el depósito después de cada cocción con vapor.
Tipos de agua
• Agua blanda con bajo contenido de cal : recomendada por el fabricante, ya que reduce la cantidad de ciclos de limpieza.
• Agua del grifo : puede usarla si dispone de un purificador doméstico o un filtro de agua.
• Agua dura con gran contenido de cal : no tiene un efecto negativo en el rendimiento del aparato, pero aumenta la cantidad de ciclos de limpieza.
TABLA DE CONTENIDOS DE CALCIO INDICADA POR LA OMS (Organización Mundial de la Salud)
Depósito de calcio
(Grados franceses)
Dureza agua
(Grados alemanes)
Clasificación del agua
Descalcifique cada
0 - 60 mg/l 0 - 6 0 - 3 Blanda 75 ciclos - 2,5 meses
ESPAÑOL 62
Depósito de calcio
60 - 120 mg/l
Dureza agua
(Grados franceses)
(Grados alemanes)
6 - 12 3 - 7
Clasificación del agua
Descalcifique cada
120 - 180 mg/l más de 180 mg/l
12 - 18 más de 18
8 - 10 más de 10
Dureza media 50 ciclos - 2 meses
Dura o calcárea 40 ciclos - 1,5 meses
Muy dura 30 ciclos - 1 mes
1. Llene el depósito de agua con 850 ml de agua y 50 ml de ácido cítrico (cinco cucharaditas). Apague el horno y espere aproximadamente 60 minutos.
2. Active el horno y ajuste la función:
Turbo + Vapor. Ajuste la temperatura a
230 °C. Apáguelo transcurridos 25 minutos y déjelo enfriar durante 15 minutos.
3. Active el horno y ajuste la función:
Turbo + Vapor. Ajuste la temperatura entre 130 y 230 °C. Apáguelo transcurridos 10 minutos.
Espere a que se enfríe y siga vaciando el contenido del depósito. Consulte “Cómo vaciar el depósito de agua”.
4. Enjuague el depósito de agua y elimine con un paño los restos de cal del horno.
5. Limpie a mano el tubo de desagüe con agua caliente y jabón. No utilice ácidos, aerosoles ni agentes de limpieza similares para evitar daños.
Limpieza de la puerta del horno
La puerta del horno tiene tres paneles de cristal.Es posible retirar la puerta del horno y los paneles de cristal interiores para limpiarlos.
La puerta del horno puede cerrarse si intenta retirar los paneles de cristal antes de quitar la puerta.
1
Abra
PRECAUCIÓN!
No utilice el aparato sin los paneles de cristal.
completamente la puerta del horno y sujete las dos bisagras.
2
Levante y gire las palancas de las dos bisagras.
ESPAÑOL
3
63
Cierre la puerta del horno a medio camino hasta la primera posición de apertura. A continuación, tire de la puerta hacia adelante para desencajarla.
Coloque la puerta sobre una superficie estable y protegida por un paño suave.
Sujete por ambos lados el acabado de la puerta (B), situado en el borde superior de
ésta, y empuje hacia dentro para soltar el sello de resorte.
Limpie los paneles de cristal con agua y jabón. Seque los paneles de cristal con cuidado.
Una vez finalizada la limpieza, coloque los paneles de cristal y la puerta del horno.
Lleve a cabo los pasos anteriores en orden inverso.
Asegúrese de que coloca de nuevo los paneles de cristal (A y B) en el orden correcto.El primer panel (A) tiene un marco decorativo. La cara impresa debe mirar hacia el interior de la puerta. Después de la instalación, asegúrese de que la superficie del marco del panel de cristal (A) de las caras impresas no esté áspera al tacto.
A B
2
B
1
Tire del borde del acabado de la puerta hacia delante para desengancharla
Sujete los paneles de la puerta de cristal por el borde superior y extráigalos uno a uno con cuidado. Empiece por el panel superior. Asegúrese de que el cristal se desliza completamente fuera de los soportes.
Asegúrese de que coloca el panel de cristal central en los soportes correctamente.
ESPAÑOL 64
A
B
Cambio de la bombilla
Coloque un paño en el fondo del interior del horno. Así evitará que se dañe la tapa de vidrio de la lámpara y la cavidad.
ADVERTENCIA!
¡Peligro de electrocución! Desconecte el fusible antes de cambiar la lámpara.
La lámpara del horno y la tapa de cristal pueden estar calientes.
Solución de problemas
PRECAUCIÓN!
Coja siempre la bombilla halógena con un paño para evitar quemar los residuos de grasa.
1. Desactive el aparato.
2. Retire los fusibles de la caja de fusibles o desconecte el disyuntor.
3. Gire la tapa de cristal hacia la izquierda para extraerla.
4. Limpie la tapa de cristal.
5. Sustituya la bombilla del horno por otra de 40 W, 230 V (50 Hz), resistente al calor hasta 350 °C (tipo de conexión:
G9).
6. Coloque la tapa de cristal.
ADVERTENCIA!
Consulte los capítulos sobre seguridad.
Qué hacer si...
Problema
El horno no calienta.
El horno no calienta.
El horno no calienta.
El horno no calienta.
El horno no calienta.
El horno no calienta.
Posible causa
El horno está apagado.
El reloj no está en hora.
No se han configurado los ajustes necesarios.
El apagado automático está activado.
El bloqueo de seguridad para niños está activado.
La puerta no está bien cerrada.
Solución
Encienda el horno.
Ajuste la hora.
Asegúrese de que los ajustes sean correctos.
Consulte "Desconexión automática".
Consulte "Uso del bloqueo para niños".
Cierre completamente la puerta.
ESPAÑOL 65
Problema
El horno no calienta.
La bombilla no funciona.
Posible causa
Ha saltado el fusible.
Solución
Compruebe si el fusible es la causa del fallo de funcionamiento. Si el fusible se funde repetidamente, consulte a un electricista cualificado.
La bombilla es defectuosa.
Sustituya la bombilla.
Hay agua dentro del horno. Hay demasiada agua en el depósito.
Apague el horno y seque el agua con una esponja o un paño.
No hay agua en el depósito. Llene el depósito de agua.
La cocción al vapor no funciona.
La cocción al vapor no funciona.
Hay depósitos de cal obstruyendo el orificio.
Revise el orificio de entrada del vapor. Elimine los restos de cal.
El depósito de agua tarda más de tres minutos en vaciarse o hay una fuga de agua desde la entrada del vapor.
Hay depósitos de cal en el horno.
Limpie el depósito de agua.
Consulte “Limpieza del depósito de agua”.
La pantalla muestra F111.
El enchufe de la sonda térmica no está correctamente conectado a la toma.
La pantalla muestra un código de error que no figura en esta tabla.
Hay un fallo eléctrico.
Se acumula vapor y condensación en los alimentos y en la cavidad del horno.
El plato ha permanecido en el horno demasiado tiempo.
Introduzca el enchufe de la sonda térmica en la toma lo máximo posible.
• Apague el horno con el fusible doméstico o el interruptor de seguridad de la caja de fusibles y enciéndalo de nuevo.
• Si vuelve a aparecer el código de error, póngase en contacto con el Centro de servicio técnico.
No deje los platos en el horno más de 15 a 20 minutos tras finalizar el proceso de cocción.
ESPAÑOL
Datos de servicio
Si no logra solucionar el problema, póngase en contacto con el Centro de
Servicio técnico autorizado.
Los datos que necesita para el centro de servicio técnico se encuentran en la placa de características. La placa de características se encuentra en el marco delantero de la cavidad del aparato. No retire la placa de características de la cavidad del aparato.
Es conveniente que anote los datos aquí:
Modelo (MOD.)
Número de producto (PNC)
.........................................
.........................................
Número de serie (S.N.) .........................................
Datos técnicos
Datos técnicos
Medidas (internas)
Área de bandeja
Resistencia superior
Resistencia inferior
Grill
Anillo
Potencia total
Voltaje
Frecuencia
Número de funciones
Ancho
Alto
Fondo
1438 cm²
2300 W
1000 W
2300 W
1900 W
2780 W
220 - 240 V
50 Hz
21
Eficacia energética
Información de producto según UE 66/2014
Identificación del modelo
480 mm
361 mm
416 mm
KULINARISK 003.008.95
66
ESPAÑOL 67
Índice de eficiencia energética
Consumo de energía con carga estándar, modo convencional
Consumo de energía con carga estándar, modo con ventilador
Número de cavidades
Fuente de calor
Volumen
Tipo de horno
Masa
81.2
0.93 kWh/ciclo
0.69 kWh/ciclo
1
Electricidad
72 l
Horno empotrado
37.3 kg
EN 60350-1 - Aparatos electrodomésticos -
Parte 1: Placas, hornos, hornos de vapor y parrillas - Métodos para medir el rendimiento.
Bajo consumo energético
El aparato tiene características que le ayudan a ahorrar energía durante la cocina de cada día.
Consejos generales
Asegúrese de que la puerta del horno está cerrada correctamente cuando el aparato funcione y manténgala cerrada lo máximo posible durante la cocción.
Utilice platos de metal para mejorar el ahorro energético.
En la medida de lo posible, no precaliente el horno antes de colocar los alimentos dentro.
Para una duración de la cocción superior a
30 minutos, reduzca la temperatura del horno un mínimo de 3 - 10 minutos antes de que transcurra el tiempo de cocción, en función de la duración de la cocción. El calor residual dentro del horno seguirá cocinando.
Utilice el calor residual para calentar otros platos.
Cocción con ventilador
En la medida de lo posible, utilice las funciones de cocción con ventilador para ahorrar energía.
Calor residual
En algunas funciones del horno, si está activado un programa con selección de tiempo Duración o Hora De Fin y el tiempo de cocción es superior a 30 minutos, las resistencias se desactivan automáticamente un 10% antes.
La bombilla y el ventilador siguen funcionando.
Mantener calor
Si desea utilizar el calor residual para mantener calientes los alimentos, seleccione el ajuste de temperatura más bajo posible.
La pantalla muestra el indicador de calor residual o la temperatura.
Cocción con la bombilla apagada
Desactive la bombilla durante la cocción y actívela únicamente cuando la necesite.
ESPAÑOL 68
Turbo Plus
Función diseñada para ahorrar energía durante la cocción. Funciona de tal manera que la temperatura del horno puede diferir de la indicada en la pantalla durante un ciclo de cocción y las duraciones pueden ser diferentes de los tiempos de cocción de otros programas.
GARANTÍA IKEA
¿Qué plazo de validez tiene la garantía de IKEA?
La garantía tiene una validez de cinco (5) años a partir de la fecha de compra a
IKEA, a menos que el aparato sea de la gama LAGAN, en cuyo caso se aplicará un periodo de garantía de dos (2) años. El recibo original es necesario como prueba de compra para validar la garantía.
Cualquier reparación efectuada en el aparato durante el periodo de garantía no conlleva la ampliación del plazo de la misma para el aparato ni para las piezas nuevas.
¿Qué aparatos no están cubiertos por la garantía IKEA de cinco (5) años?
La gama de aparatos LAGAN y todos los demás aparatos comprados en IKEA con fecha anterior a 1 de agosto de 2007.
¿Quién se hará cargo del servicio?
Cuando se usa Turbo Plus, la bombilla se desactiva automáticamente tras 30 segundos.
Puede volver a activar la luz, pero de este modo reducirá el ahorro energético esperado.
ASPECTOS MEDIOAMBIENTALES
Recicle los materiales con el símbolo .
Coloque el material de embalaje en los contenedores adecuados para su reciclaje.
Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
El proveedor de servicios IKEA se hará cargo de la reparación del aparato, ya sea por personal de servicio propio o de un centro de servicio autorizado.
¿Qué cubre la garantía?
La garantía cubre defectos del aparato causados por fallos de material o de fabricación a partir de la fecha de compra a IKEA. La garantía sólo es válida para aparatos de uso doméstico. Las excepciones se especifican en el apartado
“¿Qué no cubre la garantía?” Durante el periodo de garantía quedan cubiertos los costes que comporte la corrección del fallo, como: reparaciones, piezas, mano de obra y desplazamiento, siempre que para acceder al aparato no haya sido necesario incurrir en gastos especiales y que el fallo esté relacionado con algún defecto de fabricación o material cubierto por la garantía. Bajo estas condiciones se aplicarán las directrices de la UE (Nº
ESPAÑOL 69
99/44/GE) y la legislación vigente en cada país. Las piezas sustituidas pasarán a ser propiedad de IKEA.
¿Qué hará IKEA para corregir el problema?
El proveedor de servicio indicado por IKEA examinará el producto y decidirá, según su propio criterio, si está cubierto por la garantía. Si se considera cubierto, el proveedor de servicio de IKEA o su centro de servicio autorizado, en sus propias instalaciones y según su propio criterio, reparará el producto defectuoso o lo sustituirá por otro producto igual o similar.
¿Qué no cubre la garantía?
• El desgaste y las roturas normales.
• El daño deliberado o negligente, el daño causado por incumplimiento de las instrucciones de funcionamiento, instalación incorrecta o conexión a un voltaje incorrecto, el daño originado por reacciones químicas o electroquímicas,
óxido, corrosión o daños producidos por agua incluyendo los causados por exceso de cal, aunque sin limitarse sólo a estos, el daño causado por condiciones ambientales anormales.
• Las partes fungibles, incluidas las pilas y bombillas.
• Las piezas no funcionales y decorativas que no afectan al uso normal del aparato, incluidos los arañazos o las posibles diferencias en el color.
• El daño accidental causado por objetos o sustancias extraños o por la limpieza o desmontaje de filtros, sistemas de descarga o dosificadores de detergente.
• El daño de las piezas siguientes: vitrocerámica, accesorios, cestos de cubiertos y vajilla, tubos de alimentación y descarga, material sellante o aislante, bombillas y tapas de bombilla, visores digitales, mandos, carcasa y piezas de la carcasa. A menos que se pueda probar que tales daños han sido causados por defectos de fabricación.
• Casos en los que no se ha podido apreciar un fallo durante la visita del técnico de servicio.
• Reparaciones realizadas por un centro de servicio técnico no autorizado por el proveedor o en las que no se hayan utilizado piezas originales.
• Reparaciones causadas por una instalación defectuosa o no acorde con las especificaciones.
• El uso del aparato en un entorno no doméstico, por ejemplo, para uso profesional.
• Daños causados durante el transporte. Si un cliente transporta el producto a su domicilio o a otra dirección, IKEA no se hará responsable de los daños que puedan producirse durante el transporte. No obstante, si IKEA se encarga de entregar el producto en la dirección suministrada por el cliente, esta garantía cubrirá los daños que pudieran producirse durante el transporte.
• Coste de la instalación inicial del aparato de IKEA. Sin embargo, si un proveedor de servicio de IKEA o su centro de servicio autorizado repara o sustituye el aparato según las condiciones de esta garantía, el proveedor de servicio o el centro de servicio autorizado reinstalará el aparato reparado o instalará el aparato de sustitución, según sea necesario.
Esta restricción no se aplica al trabajo realizado para adaptar el aparato a las especificaciones técnicas y de seguridad de otro país de la UE, siempre que sea efectuado por un profesional homologado en el que se utilicen piezas originales.
¿Cómo se aplica la legislación de los países?
La garantía de IKEA le otorga a Usted derechos legales específicos que cubren o
ESPAÑOL 70
superan todos los requisitos legales locales y que pueden variar de un país a otro.
Área de validez
Para los aparatos comprados en un país de la UE y trasladados a otro país de la UE, los servicios se facilitarán conforme a las condiciones de garantía normales vigentes en el nuevo país. La obligación de realizar los servicios comprendidos en la garantía sólo existe si:
• el aparato cumple y se ha instalado según las especificaciones técnicas del país en el que se plantea la reclamación;
• el aparato cumple y se ha instalado según las instrucciones de montaje y la información de seguridad para el usuario;
Servicio posventa especializado en aparatos de IKEA:
No dude en ponerse en contacto con el
Servicio posventa de IKEA para:
1. plantear una reclamación bajo los términos de la garantía;
2. solicitar ayuda sobre la instalación de un aparato de IKEA en el mueble de cocina apropiado de IKEA. El servicio no ofrecerá información relacionada con:
• la instalación general de la cocina
IKEA;
• la conexiones eléctricas (si la máquina viene sin enchufe ni cable), hidráulicas o de gas, ya que deben ser realizadas por un técnico profesional homologado.
3. aclaraciones sobre el contenido y las especificaciones del manual del usuario del aparato IKEA.
Para poder ofrecerle la mejor asistencia, rogamos que lea atentamente las instrucciones de montaje y/o la sección
Manual del Usuario de este folleto antes de ponerse en contacto con nosotros.
¿Cómo puede localizarnos cuando necesite nuestro servicio?
Consulte la última página de este manual, donde encontrará una lista completa de los contactos designados por IKEA y los números de teléfono correspondientes.
Para poder ofrecerle el servicio más rápido, recomendamos utilizar los números de teléfono específicos que encontrará en una lista al final del manual.
Consulte siempre los números en el folleto del aparato específico para el que solicita asistencia.
Antes de llamar, tenga a mano el número de artículo IKEA (código de 8 dígitos) del aparato para el que solicita asistencia.
¡GUARDE EL RECIBO DE
COMPRA!
Es su prueba de compra y el documento imprescindible para que la garantía sea válida.
Observe también que el recibo indica el nombre y número de artículo IKEA (código de 8 dígitos) de cada aparato que compra.
¿Necesita más ayuda?
Si desea realizar alguna consulta no relacionada con el Servicio posventa de sus aparatos, póngase en contacto con el centro de llamadas de la tienda IKEA más próxima. Recomendamos que lea atentamente la documentación del aparato antes de ponerse en contacto con nosotros.
71
C o u n t r y
België
B e l g i q u e
България
Česká republika
P h o n e n u m b e
070 246016
00359888164080
0035924274080
246 019721 r
T a
C a l l F e e
Binnenlandse gesprekskosten ir f d e s a p p e l s n a it o n a u x
Такса за повикване от страната
Cena za místní hovor
8 tot 20 Weekdagen
8
O p e n
à 2 0 i n g it m e
.
E n s e m a i n e
Danmark 70 15 09 09 Landstakst
От 9 до 18 ч в работни дни
8 až 20 v pracovních dnech man. - fre. 09.00 - 20.00
lør. 09.00 - 16.00
1 søndag pr. måned, normalt første søndag i måneden
Deutschland
Ελλάδα
España
France
Hrvatska
Ireland
Ísland
Italia
Κυπρος
Lietuva
Schweiz
S u i s s e
Svizzera
Slovensko
+49 1806 33 45
32*
211 176 8276
91 1875537
0170 36 02 05
* 0,20 €/Verbindung aus dem Festnetz max. 0,60 €/Verbindung aus dem Mobilfunknetz
Υπεραστική κλήση
Tarifa de llamadas nacionales
Tarif des appels nationaux
00385 1 6323 339
0 14845915
5880503
02 00620818
22 030 529
5 230 06 99
Magyarország 061 998 0549
Nederland
0900 235 45 32 en/of
0900 BEL IKEA
N o r g e 8 1 5 2 2 0 5 2
Österreich
Polska
Portugal
România
Россия
Suomi
Sverige
Türkiye
Україна
S l o v e n ji a
С р б и ј а
0810 300486
012 297 8787
211557985
021 211 08 88
Belföldi díjszabás
15 cent/min., starttarief 4.54 cent en gebruikelijke belkosten
T a k s t i n n l a n d max. 10 Cent/min.
Stawka wg taryfy krajowej
Chamada Nacional
Tarif apel naţional
8 495 6662929 Действующие телефонные тарифы
031 5500 324
(02) 3300 2554
030 6005203
0775 700 500
212 244 0769
044 586 2078
United Kingdom 020 3347 0044
Trošak poziva 27 lipa po minuti
National call rate
Innanlandsgjald fyrir síma
Tariffa applicata alle chiamate nazionali
Υπεραστική κλήση
Nacionalinių pokalbių tarifai
Tarif für Anrufe im Bundesgebiet
T a ir f d e s a p p e l s n a it o n a u x
Tariffa applicata alle chiamate nazionali
Cena vnútroštátneho hovoru
Lankapuhelinverkosta
0,0835 €/puhelu + 0,032 €/min
Matkapuhelinverkosta 0,192 €/min lokalsamtal (lokal taxa)
Ulusal arama ücreti
Міжміськи дзвінки платні
National call rate w w w i.
k e a .
c o m w w w i.
k e a .
c o m
Werktags von 8.00 bis 20.00
8 έως 20 κατά τις εργάσιμες ημέρες
De 8 a 20 en días laborables
9 à 21. En semaine radnim danom od ponedjeljka do petka od 08:00 do 16:00
8 till 20 Weekdays
9 til 18. Virka daga dalle 8 alle 20 nei giorni feriali
8 έως 20 κατά τις εργάσιμες ημέρες
Pr. - Ketv.: 8:00 - 12:00, 12:45 - 17:00
Pnkt.: 8:00 - 12:00, 12:45 - 15:45
Hétköznap 8 és 10 óra között ma - vr 08.00 - 20.00, zat 09.00 - 20.00
(zondag gesloten)
8 it l 2 0 u k e d a g e r
Mo - Fr 8.00 - 20.00 Uhr
Od 8 do 20 w dni robocze
9 às 21. Dias de Semana
*excepto feriados
8 - 20 în zilele lucrătoare с 8 до 20 по рабочим дням
Время московское
8 bis 20 Werktage
8 à 2 0 .
E n s e m a i n e dalle 8 alle 20 nei giorni feriali
8 až 20 v pracovných dňoch arkipäivisin 8.00 - 20.00 mån-fre 8.30 - 20.00
lör-sön 9.30 - 18.00
Hafta içi saat 09:00’dan 18:00’a kadar
9 - 21 В робочі дні
9 till 21. Weekdays
*
© Inter IKEA Systems B.V. 2016
21552
AA-1411401-4
* Your assessment is very important for improving the workof artificial intelligence, which forms the content of this project
