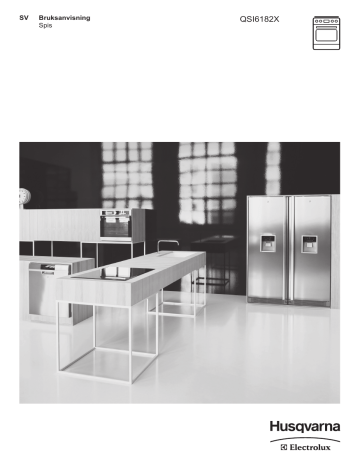

SV
Bruksanvisning
Spis
QSI6182X
2
www.husqvarna-electrolux.se
INNEHÅLL
1. SÄKERHETSINFORMATION.......................................................................................... 3
2. SÄKERHETSFÖRESKRIFTER...........................................................................................5
3. PRODUKTBESKRIVNING................................................................................................7
4. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN....................................................8
5. HÄLL – DAGLIG ANVÄNDNING................................................................................... 9
6. HÄLL - RÅD OCH TIPS..................................................................................................14
7. HÄLL – UNDERHÅLL OCH RENGÖRING................................................................... 16
8. UGN – DAGLIG ANVÄNDNING ................................................................................. 16
9. UGN - KLOCKFUNKTIONER........................................................................................21
10. UGN – RÅD OCH TIPS............................................................................................... 22
11. UGN – UNDERHÅLL OCH RENGÖRING................................................................. 32
12. FELSÖKNING.............................................................................................................. 35
13. INSTALLATION........................................................................................................... 37
14. ENERGIEFFEKTIVITET................................................................................................38
BÄSTA KUND
Tack för att du valt denna produkt från Husqvarna-Electrolux. Vi har skapat den så att
du ska kunna få felfritt resultat i många år, med innovativa tekniker som gör livet
enklare – funktioner som du inte skulle hitta hos vanliga produkter. Varsågod att
ägna några minuter åt att läsa detta för att få ut så mycket som möjligt av produkten.
Besök vår webbplats för att:
Få tips om användning, broschyrer, felsökare, serviceinformation:
www.husqvarna-electrolux.se
Registrera din produkt för bättre service:
www.husqvarna-electrolux.se
Köp tillbehör, förbrukningsvaror och originalreservdelar till din produkt:
www.husqvarna-electrolux.se/shop
KUNDTJÄNST OCH SERVICE
Vi rekommenderar att originalreservdelar används.
Ha följande uppgifter tillhands när du kontaktar serviceavdelningen. Modell, PNC,
serienummer.
Informationen finns på typskylten.
Varningar/viktig säkerhetsinformation
Allmän information och tips
Miljöinformation
Med reservation för ändringar.
SVENSKA
1.
3
SÄKERHETSINFORMATION
Läs noga de bifogade instruktionerna före installation
och användning av produkten. Tillverkaren kan inte
hållas ansvarig för personskador eller skador på
egendom som orsakats av felaktig installation eller
användning. Förvara alltid instruktionerna tillsammans
med produkten för framtida bruk.
1.1 Säkerhet för barn och handikappade
VARNING!
Risk för kvävning, skador eller permanent
invaliditet.
•
•
•
•
•
•
Denna produkt kan användas av barn från 8 års ålder
och uppåt, och av personer med nedsatt fysisk,
sensorisk eller mental förmåga, samt personer med
bristande erfarenhet och kunskap, om de övervakas
eller instrueras beträffande hur produkten används på
ett säkert sätt och förstår de risker som är förknippade
med användningen.
Låt inte barn leka med produkten.
Håll allt förpackningsmaterial utom räckhåll för barn.
Håll barn och husdjur borta från produkten när den är
igång eller när den svalnar. Åtkomliga delar är mycket
varma.
Om produkten har ett barnlås rekommenderar vi att
du aktiverar det.
Rengöring och användarunderhåll ska inte utföras av
barn utan tillsyn.
1.2 Allmän säkerhet
•
•
•
Endast en behörig person får installera den här
produkten och byta kabel.
Använd inte produkten med en extern timer eller ett
separat fjärrkontrollsystem.
Oövervakad matlagning på en häll med fett eller olja
kan vara farligt och kan leda till brand.
4
www.husqvarna-electrolux.se
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Försök aldrig att släcka en eld med vatten, men stäng
av produkten och täck över flamman, t.ex. med ett
lock eller brandfilt.
Förvara inte saker på kokytorna.
Använd inte ångrengörare vid rengöring av
produkten.
Metallföremål som knivar, gafflar, skedar och lock bör
inte placeras på hällens yta eftersom de blir varma.
Om glaskeramikytan / glasytan är sprucken, stäng av
produkten för att undvika risken för elektriska stötar.
Efter användning, stäng av hällen med dess kontroll
och lita inte på kokkärlsavkänningen.
Produkten blir varm inuti när den är igång. Vidrör inte
värmeelementen som finns i produkten. Använd alltid
handskar för att ta ut eller sätta in tillbehör eller
eldfasta formar.
Koppla från strömtillförseln före underhåll.
Kontrollera att produkten är avstängd innan du byter
lampa för att undvika risken för elstötar.
Använd inte skarpa rengöringsmedel med slipeffekt
eller vassa metallskrapor för att rengöra ugnsluckans
glasskivor eftersom dessa kan repa ytan, vilket i sin tur
kan leda till att glaset spricker.
Om nätsladden är skadad måste den bytas av
tillverkaren, tillverkarens auktoriserade
servicerepresentant eller personer med motsvarande
utbildning, för att undvika fara.
Använd endast den matlagningstermometer som
rekommenderas för den här produkten.
Var försiktig när du rör vid förvaringslådan. Den kan bli
mycket het.
För att ta bort ugnsstegarna drar du först ut den
främre delen av ugnsstegen och sedan den bakre
delen från sidoväggarna. Sätt i ugnsstegarna i omvänd
ordning.
SVENSKA
5
2. SÄKERHETSFÖRESKRIFTER
2.1 Installation
VARNING!
Endast en behörig person
får installera den här
produkten.
• Avlägsna allt förpackningsmaterial
• Installera eller använd inte en skadad
produkt.
• Följ de installationsinstruktioner som
följer med produkten.
• Produkten är tung, så var alltid
försiktig när du flyttar den. Använd
alltid skyddshandskar.
• Dra aldrig produkten i handtaget.
• Köksskåpet och inbyggnaden måste
ha passande mått.
• Minsta avstånd till andra produkter
ska beaktas.
• Kontrollera att produkten har
installerats under och bredvid stadiga
skåp- eller bänkstommar.
• Delar av produkten är strömförande.
Stäng produkten med skåpluckan för
att undvika att vidröra farliga delar.
• Produktens sidor måste gränsa till
produkter eller enheter med samma
höjd.
• Placera inte produkten på en sockel.
• Installera inte produkten nära en dörr
eller under ett fönster. Detta
förhindrar att heta kokkärl faller ned
från produkten när dörren eller
fönstret är öppet.
• Se till att montera ett
stabiliseringsmedel för att förhindra
att produkten tippar. Se kapitlet
Montering.
2.2 Elektrisk anslutning
VARNING!
Risk för brand och elektriska
stötar.
• Alla elektriska anslutningar ska göras
av en behörig elektriker.
• Produkten måste jordas.
• Kontrollera att produktens märkdata
överensstämmer med din strömkälla. I
annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat,
stötsäkert och jordat eluttag.
• Använd inte grenuttag eller
förlängningssladdar.
• Låt inte nätkablar komma i kontakt
med eller komma nära produktens
lucka, speciellt inte när luckan är het.
• Stötskyddet för strömförande och
isolerade delar måste fästas på ett
sådant sätt att det inte kan tas bort
utan verktyg.
• Anslut stickkontakten till eluttaget
endast i slutet av installationen.
Kontrollera att stickkontakten är
åtkomlig efter installationen.
• Anslut inte stickkontakten om
vägguttaget sitter löst.
• Dra inte i nätkabeln för att koppla
bort produkten från eluttaget. Ta
alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter:
strömbrytare, säkringar (säkringar av
skruvtyp tas ur hållaren),
jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha
en isolationsenhet så att du kan
koppla från produkten från nätet vid
alla poler. Kontaktöppningen på
isolationsenheten måste vara minst 3
mm bred.
• Stäng produktens lucka helt innan du
ansluter kontakten till eluttaget.
2.3 Använd
VARNING!
Risk för skador och
brännskador.
Risk för elektrisk stöt.
• Använd uteslutande denna produkt
för hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte
är blockerade.
• Lämna inte produkten utan tillsyn
under användning.
• Stäng av produkten efter varje
användningstillfälle.
• Var försiktig när du öppnar
produktens lucka medan produkten är
igång. Het luft kan strömma ut.
• Använd inte produkten med våta
händer eller när den är i kontakt med
vatten.
6
www.husqvarna-electrolux.se
• Använd inte produkten som arbetseller avlastningsyta.
• Användare med pacemaker måste
hålla ett avstånd på minst 30 cm från
induktionskokzonerna när produkten
är igång.
VARNING!
Risk för brand och explosion
• Fetter och olja kan frigöra
lättantändliga ångor när de värms
upp. Håll flammor eller uppvärmda
föremål borta från fetter och oljor när
du lagar mat med dem.
• Ångorna som frigörs i mycket het olja
kan orsaka spontan förbränning.
• Använd olja, som kan innehålla
matrester, kan orsaka brand vi lägre
temperatur än olja som används för
första gången.
• Placera inga lättantändliga produkter
eller föremål som är fuktiga med
lättantändliga produkter i, nära eller
på produkten.
• Låt inte gnistor eller öppna lågor
komma i kontakt med produkten när
du öppnar luckan.
• Öppna produktens lucka försiktigt.
Användning av ingredienser som
innehåller alkohol kan producera en
blandning av luft och alkohol.
VARNING!
Risk för skador på produkten
föreligger.
• För att förhindra skada eller
missfärgning på emaljen:
– sätt inte eldfasta formar eller
andra föremål direkt på
produktens botten.
– ställ inte hett vatten direkt i den
heta produkten.
– låt inte fuktiga kärl eller matvaror
stå kvar i produkten efter att
tillagningen är klar.
– var försiktig när du tar bort eller
monterar tillbehör.
• Missfärgning av emaljen påverkar inte
produktens funktion. Det är ingen
defekt enligt garantin.
• Använd en djup form för mjuka kakor.
Fruktjuicer orsakar fläckar som kan
vara permanenta.
• Placera inga heta kokkärl på
kontrollpanelen.
• Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller
kokkärl faller på produkten. Ytan kan
skadas.
• Aktivera inte kokzonerna med tomma
kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på
produkten eller direkt på produktens
botten.
• Kokkärl av gjutjärn, aluminium eller
med skadad botten kan orsaka repor.
Lyft alltid upp dessa föremål när du
måste flytta dem på kokhällen.
• Denna produkt är endast avsedd för
matlagning. Den får inte användas för
några andra ändamål, t.ex. för
rumsuppvärmning.
2.4 Skötsel och rengöring
VARNING!
Det finns risk för
personskador, brand eller
skador på produkten.
• Stäng av produkten före underhåll.
Koppla bort produkten från eluttaget.
• Se till att produkten har svalnat. Det
finns även risk för att glaspanelerna
kan spricka.
• Byt omedelbart ut luckans
glaspaneler om de är skadade.
Kontakta närmaste auktoriserade
servicecenter.
• Var försiktig när du tar bort luckan.
Luckan är tung!
• Rengör produkten regelbundet för att
förhindra att ytmaterialet försämras.
• Kvarblivet fett eller mat i ugnen kan
orsaka brand.
• Rengör ugnen med en fuktig, mjuk
trasa. Använd bara neutrala
rengöringsmedel. Använd inte
produkter med slipeffekt,
skursvampar, lösningsmedel eller
metallföremål.
• Om du använder en ugnssprej ska du
följa säkerhetsanvisningarna på
förpackningen.
• Rengör inte den katalytiska emaljen
(om tillämpligt) med någon sorts
rengöringsmedel.
2.5 Inre belysning
• Typen av glödlampa eller
halogenlampa som används för den
SVENSKA
här produkten är endast avsedd för
hushållsprodukter. Får ej användas för
belysning i hus.
VARNING!
Risk för elektrisk stöt.
• Innan du byter lampan ska du koppla
ur produkten från nätuttaget.
• Använd bara lampor med samma
specifikationer.
2.6 Avfallshantering
• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att
barn eller djur stängs in inuti
produkten.
2.7 Underhåll
• Kontakta en auktoriserad
serviceverkstad för reparation av
produkten.
• Använd endast originaldelar.
VARNING!
Risk för kvävning eller
skador.
3. PRODUKTBESKRIVNING
3.1 Allmän översikt
1
7
5
4
3
2
1
2
3
4
5
6
7
1
2
3
4
5
6
7
Kontrollpanel och häll
Uttag för matlagningstermometern
Värmeelement
Ugnslampa
Ugnsstegar, löstagbara
Fläkt
Ugnsnivåer
8
www.husqvarna-electrolux.se
3.2 Beskrivning av hällen
1
2
3
4
6
1 Induktionskokzon 2300 W, med
effektfunktion 3200 W
2 Ångutlopp - antal och position beror
på modell
3 Induktionskokzon 2300 W, med
effektfunktion 3200 W
4 Induktionskokzon 2300 W, med
effektfunktion 3200 W
5 Kontrollpanel
6 Induktionskokzon 2300 W, med
effektfunktion 3200 W
5
3.3 Tillbehör
• Trådhylla
Till kokkärl, bakformar och stekkärl.
• Bakplåt
För kakor och småkakor.
• Non-stick-långpanna
För bakning och stekning eller som
fettuppsamlingsfat.
• Patisseriplåt
För småfranskor, kringlor och
småkakor.
• Matlagningstermometer
För att mäta hur väl maten är tillagad.
• Utdragbara bakplåtsskenor
För hyllor och plåtar.
• Förvaringslåda
Förvaringslådan finns under
ugnsutrymmet.
Tryck på lådan för att öppna den.
Lådan kommer ut.
4. INNAN MASKINEN ANVÄNDS FÖRSTA GÅNGEN
VARNING!
Se säkerhetsavsnitten.
4.1 Första rengöring
Ta ut alla tillbehör och flyttbara
ugnsstegar ur produkten.
Luckan levereras med ett
långsamt stängningssystem.
Försök inte att stänga luckan
med våld.
Se avsnittet "Underhåll och
rengöring".
Rengör produkten innan du använder
den första gången.
Sätt tillbaka tillbehören och de flyttbara
ugnsstegarna på sin ursprungliga plats.
4.2 Använda touchkontrollerna
Aktivera en funktion genom att hålla in
vald symbol på displayen i minst en
sekund.
4.3 Ställa klockan
Du måste ställa klockan innan du kan
använda ugnen.
Efter anslutning till elnätet eller efter ett
strömavbrott blinkar indikeringen för
tiden.
Tryck på
eller
för att ställa in rätt
tid.
Efter cirka 5 sekunder slutar
blinkningarna och klockan visar den
inställda tiden.
SVENSKA
9
Du kan bara ändra tiden om:
Stäng luckan utan att trycka in lucklåset.
• Barnlåset inte är aktiverat.
4.6 Avaktivera och aktivera det
mekaniska lucklåset
• Ingen av klockfunktionerna Koktid
eller Stopptid
är inställd.
• Ingen ugnsfunktion är inställd.
1. Flytta och håll inne låsknappen A åt
höger.
4.4 Förvärmning
Sätt den tomma produkten på
förvärmning för att bränna bort fett.
och maximal
1. Välj funktionen
temperatur.
2. Låt produkten stå på i en timme.
B
A
3. Välj funktionen
och maximal
temperatur.
4. Låt produkten vara igång i 15
minuter.
och maximal
5. Välj funktionen
temperatur.
6. Låt produkten vara igång i 15
minuter.
Tillbehören kan bli varmare än normalt.
Produkten kan avge lukt och rök. Det är
helt normalt. Se till att ventilationen är
tillräcklig i rummet.
2. Tryck och håll inne knappen B.
3. Släpp låsknappen A.
4. Avaktivera eller aktivera det
mekaniska lucklåset:
4.5 Öppna och stänga luckan
med det mekaniska lucklåset
Det mekaniska lucklåset är som standard
aktiverat.
För att öppna luckan förs låset åt höger.
5. HÄLL – DAGLIG ANVÄNDNING
VARNING!
Se säkerhetsavsnitten.
Tillval
Beskrivning
Avaktivera
det mekaniska lucklåset.
Släpp knappen B.
Aktivera det
mekaniska
lucklåset.
Släpp låsknappen A.
Avstängning av produkten
inaktiverar inte det
mekaniska lucklåset.
10
www.husqvarna-electrolux.se
5.1 Beskrivning av hällen
1
2 3
4
5
11
6
7
10
9
8
Använd touch-kontrollerna för att betjäna produkten. Displayerna, indikatorerna och
ljudsignalerna markerar vilka funktioner som är aktiverade.
Touch- Funktion
kontroll
Kommentar
1
PÅ/AV
För att aktivera och avaktivera hällen.
2
Lås / Barnlås
För att låsa/låsa upp kontrollpanelen.
3
STOP+GO
För att aktivera och avaktivera funktionen.
4
Bridge
För att aktivera och avaktivera funktionen.
-
Värmelägesdisplay
För att visa det inställda värmeläget.
-
Timerindikatorer för kokzo- För att visa för vilken kokzon tiden är innerna
ställd.
-
Timerdisplay
För att visa tiden i minuter.
-
För att välja kokzon.
-
För att öka eller minska tiden.
Effektfunktion
För att aktivera och avaktivera funktionen.
Inställningslist
För inställning av värmeläge.
5
6
7
8
/
9
10
11
-
5.2 Visningar av värmelägen
Display
Beskrivning
Kokzonen är avstängd.
-
Kokzonen är på.
STOP+GO-funktionen är igång.
SVENSKA
Display
11
Beskrivning
Automax-funktionen är igång.
Effektfunktion är på.
+ siffra
Ett fel har uppstått.
/
OptiHeat Control (3-stegs restvärmeindikator): tillagar fortfarande /
varmhållning / restvärme.
/
Lås /Barnlås-funktionen är igång.
Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på
kokzonen.
Automatisk avstängning-funktionen är igång.
5.3 OptiHeat Control (3-stegs
restvärmeindikator)
VARNING!
/
/
Risk för
brännskador från restvärme.
Kontrollampan visar
restvärmenivån.
Induktionskokzonerna skapar den värme
som behövs för tillagningen direkt i
kokkärlets botten. Glaskeramiken värms
upp av restvärmen hos kokkärlet.
5.4 Aktivera och avaktivera
Tryck på
i 1 sekund för att sätta på
eller stänga av hällen.
5.5 Automatisk avstängning
Funktionen stänger av hällen
automatiskt om:
• alla kokzoner är avaktiverade.
• du inte ställer in värmeläge efter
hällen har aktiverats.
• du spiller något eller sätter något på
kontrollpanelen längre än 10
sekunder (en kastrull, en handduk
osv.). En ljudsignal ljuder och hällen
stängs av. Ta bort föremålet eller
rengör kontrollpanelen.
• hällen blir för het (t.ex. om ett kokkärl
kokar torrt). Innan du använder hällen
igen måste kokzonen kallna.
• du använder ett olämpligt kokkärl.
Symbolen
tänds och kokzonen
stängs av automatiskt efter 2 minuter.
• du avaktiverar inte en kokzon eller
ändrar värmeläget. Efter en stund
och hällen stängs av.
tänds
Förhållandet mellan värmeläge och
tiden efter vilken hällen stängs av:
Värmeläge
,1-3
Hällen stängs av
efter
6 timmar
4-7
5 timmar
8-9
4 timmar
10 - 14
1,5 timme
5.6 Värmeläge
För inställning eller ändring av
värmeläge:
Tryck på inställningslisten vid rätt
värmeläge eller flytta fingret längs med
inställningslisten tills du når rätt
värmeläge.
12
www.husqvarna-electrolux.se
5.7 Använda kokzonerna
Ställ kokkärlet på korset / fyrkanten som
är markerad på kokytan. Täck korset/
fyrkanten helt. Induktionskokzonerna
anpassar sig automatiskt till storleken på
kokkärlets botten. Du kan använda ett
stort kokkärl på två kokzoner samtidigt.
5.8 Bridge-funktion
Funktionen kopplar ihop två kokzoner till
en gemensam zon.
Ställ först in värmeläget för en av
kokzonerna.
Aktivera funktionen för vänster/höger
tidsperiod. Därefter kopplar
induktionskokzonen automatiskt tillbaka
till högsta värmeläget.
För att aktivera funktionen för en
kokzon: tryck på
.
tänds.
Avaktivera funktionen: ändra
värmeläget.
5.11 Timer
Nedräkningstimer
Du kan använda den här funktionen för
att ställa in hur länge kokzonen ska vara
igång vid enbart detta tillagningstillfälle.
/ . Ställ in
sidas kokzoner: tryck på
eller ändra värmeläget med någon av
vänster/höger touch-kontroll.
Ställ först in kokzonen och sedan
funktionen. Du kan ställa in värmeläget
innan eller efter att du har ställt in
funktionen.
Avaktivera funktionen: tryck på
/ .
Kokzonerna fungerar nu oberoende av
varandra.
Ställa in kokzonen: tryck på
upprepade gånger tills indikatorn för
önskad kokzon tänds.
När du använder bara en av parets
kokzoner rekommenderar vi att du
använder den bakre kokzonen. Även när
du använder stora kokkärl
rekommenderar vi att du sätter det nära
den bakre kokzonen.
Aktivera funktionen: tryck på
på
timern för att ställa in tiden ( 00 - 99
minuter). När indikatorn för kokzonen
börjar blinka långsammare räknas tiden
ned.
5.9 Automax
kokzonen med . Kokzonens indikator
börjar blinka snabbt. På displayen visas
den återstående tiden.
Du kan uppnå önskat värmeläge
snabbare om du aktiverar den här
funktionen. Funktionen ställer in högsta
värmeläget under en under en viss tid
och sänker sedan till rätt värmeläge.
För att aktivera funktionen
måste kokzonen vara kall.
För att aktivera funktionen för en
( tänds). Tryck
kokzon: tryck på
direkt på önskat värmeläge. Efter 3
sekunder
tänds.
Avaktivera funktionen: ändra
värmeläget.
5.10 Effektfunktion
Den här funktionen gör mer effekt
tillgänglig för induktionskokzonerna.
Funktionen kan bara aktiveras för
induktionskokzonen under en begränsad
För att se återstående tid: välj
Ändra tiden: välj kokzonen med
Tryck på
eller
.
.
Avaktivera funktionen: Välj kokzonen
och tryck på
. Den
med
kvarvarande tiden räknas ner till 00.
Kokzonens indikator slocknar.
När tiden gått ut ljuder en
signal och 00 blinkar.
Kokzonen avaktiveras.
För att stänga av ljudet: tryck på
.
CountUp Timer (Uppräkningstimer)
Den här funktionen kan användas för att
kontrollera hur länge kokzonen är igång.
Ställa in kokzonen: tryck på
upprepade gånger tills indikatorn för
önskad kokzon tänds.
SVENSKA
Aktivera funktionen: tryck på
på
timern varpå
tänds. När indikatorn för
kokzonen börjar blinka långsammare
räknas tiden upp. Displayen växlar mellan
och räknad tid (minuter).
Aktivera funktionen: tryck på .
tänds i 4 sekunder.Timern förblir på.
Avaktivera funktionen: tryck på .
Föregående värmeläge aktiveras.
När du avaktiverar hällen
stängs även denna funktion
av.
För att se hur länge kokzonen är
igång: välj kokzonen med . Kokzonens
indikator börjar blinka snabbt. Displayen
visar hur länge kokzonen har varit igång.
Avaktivera funktionen:Välj kokzonen
med
och tryck på
eller
Kokzonens indikator slocknar.
.
Signalur
Du kan använda den här funktionen som
Signalur när hällen är på och kokzonerna
inte används (värmelägesdisplayen visar
).
13
5.14 Barnlås
Denna funktion förhindrar oavsiktlig
användning av hällen.
Aktivera funktionen: aktivera hällen
med
på
. Ställ inte in värmeläget. Tryck
i 4 sekunder.
hällen med
tänds. Inaktivera
.
Avaktivera funktionen: aktivera hällen
Aktivera funktionen: tryck på
. Tryck
på eller
på timern för att ställa in
tiden. När tiden gått ut ljuder en signal
och 00 blinkar.
För att stänga av ljudet: tryck på
.
Denna funktion påverkar inte
ugnens funktioner i övrigt.
Funktionen ställer in alla påslagna
kokzoner på det lägsta värmeläget.
i 4 sekunder.
hällen med
tänds. Inaktivera
.
För att kringgå funktionen för ett
enskilt tillagningstillfälle: aktivera hällen
tänds. Tryck på
i4
med .
sekunder. Ställ in värmeläge inom 10
sekunder. Hällen kan nu användas. Om
Funktionen stoppar inte
timerfunktionerna.
Stäng av hällen. Tryck på
5.13 Lås
Du kan låsa kontrollpanelen medan
kokzonerna är igång. Funktionen
förhindrar oavsiktliga ändringar av
värmeläget.
i 3 sekunder.
Displayen tänds och släcks. Tryck på
.
Avaktivera funktionen: tryck på
Föregående värmeläge aktiveras.
aktiveras
5.15 OffSound Control
(Avaktivering och aktivering av
ljud)
När funktionen är igång kan du inte
ändra värmeläget.
Ställ in värmeläget först.
på
. Ställ inte in värmeläget. Tryck
du avaktiverar hällen med
funktionen igen.
5.12 STOP+GO
Aktivera funktionen: tryck på
tänds.
med
i
eller
tänds. Tryck på
3 sekunder.
på timern för att välja något av följande:
.
•
– ljudet är avstängt.
– ljudet är på.
•
Vänta tills hällen stängs av automatiskt
för att bekräfta ditt val.
När denna funktion är igång
endast ljuden när:
•
•
•
•
hör du
du trycker på
Signalur ringer
Nedräkningstimer ringer
Du ställer något på kontrollpanelen.
14
www.husqvarna-electrolux.se
5.16 Effektreglering-funktion
• Kokzonerna är grupperade enligt
plats och nummer på faserna i hällen.
Se bilden.
• Varje fas har en maximal
elektricitetsbelastning.
• Funktionen delar strömmen mellan de
kokzoner som är anslutna till samma
fas.
• Funktionen aktiveras när den totala
elektricitetsbelastningen på
kokzonerna som anslutits till en fas har
överskridits.
• Funktionen minskar strömmen till de
andra kokzonerna som är anslutna till
samma fas.
• Värmeläget för de reducerade
kokzonerna ändras mellan två nivåer.
6. HÄLL - RÅD OCH TIPS
VARNING!
Se säkerhetsavsnitten.
6.1 Kokkärl
För induktionskokzoner
genereras värme mycket
snabbt i kokkärlet av ett
kraftigt elektromagnetiskt
fält.
Induktionskokzonerna anpassar sig
automatiskt till storleken på kokkärlets
botten upp till en viss gräns.
Hur effektiv kokzonen är beror på
kokkärlets diameter. Kokkärl med en
mindre diameter får bara en del av
effekten som kokzonen genererar.
6.2 Minsta kokkärlsdiameter
Kokzon
Kokkärlets diameter (mm)
Vänster bak
125 - 210
Kokkärlsmaterial
Höger bak
125 - 210
• Lämpliga: gjutjärn, stål, emaljerat stål,
rostfritt stål, botten med flera lager
(märkt som lämpligt av tillverkaren).
• Olämpliga: aluminium, koppar,
mässing, glas, keramik, porslin.
Kokkärl är lämpliga för en
induktionshäll om:
Höger fram
125 - 210
Vänster fram
125 - 210
Använd
induktionskokzonerna med
korrekt kokkärl.
• lite vatten kokar mycket snabbt upp
på en kokzon som är inställd på det
högsta värmeläget.
• en magnet fastnar på kokkärlets
botten.
Kokkärlens botten skall vara
så tjock och så plan som
möjligt.
Kokkärlets mått
6.3 Ljud under användning
Om du hör:
• knackande ljud: är kokkärlet tillverkat
av olika material
("sandwichkonstruktion").
• visslande ljud: använder du kokzonen
med hög effektnivå och kokkärlet är
tillverkat av olika material
("sandwichkonstruktion").
• surrande: använder du hög effektnivå.
• klickande: beror detta på elektriska
omkopplingar.
SVENSKA
• susande: beror detta på att fläkten är
igång.
Dessa ljud är normala och innebär inte
att det är fel på produkten.
6.4 Öko Timer (Eko-timer)
15
du ökar värmeläget är det inte
proportionellt mot att öka kokzonens
effektförbrukning. Det betyder att
kokzonen med medelhögt värmeläge
använder mindre än hälften av sin effekt.
Uppgifterna i tabellen är
endast avsedda som
vägledning.
För att spara energi inaktiveras kokzonen
före signalen från nedräkningstimern.
Skillnaden i användningstiden beror på
den inställda värmenivån och
tillagningstiden.
6.5 Exempel på olika typer av
tillagning
Relationen mellan värmelägets och
kokzonens förbrukning är inte linjär. När
Värmeläge
Använd för:
Tid
(min)
Tips
Varmhållning av tillagad mat.
efter
behov
Lägg ett lock på ett kokkärl.
1-3
Hollandaisesås, smältning av:
smör, choklad, gelatin.
5 - 25
Rör om med jämna mellanrum.
1-3
Stanning: fluffiga omeletter,
äggstanning.
10 - 40
Tillaga med lock.
3-5
Småkoka ris och mjölkrätter,
värma färdiglagade rätter.
25 - 50
Minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
5-7
Ångkoka grönsaker, fisk, kött.
20 - 45
Tillsätt några matskedar vätska.
7-9
Kokning av potatis.
20 - 60
Använd max. ¼ liter vatten till
750 g potatis.
7-9
Tillaga större mängder mat,
stuvningar och soppor.
60 - 150
Upp till 3 l vätska plus ingredienser.
9 - 12
Lätt stekning: schnitzel, cordon efter
bleu, kotletter, kroketter, korv, behov
lever, ägg, pannkakor, munkar.
Vänd efter halva tiden.
12 - 13
Kraftig stekning, potatiskroket- 5 - 15
ter, njurstek, fransyska.
Vänd efter halva tiden.
14
Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes
frites.
-1
Koka stora mängder vatten. Effektfunktionen är aktiverad.
16
www.husqvarna-electrolux.se
7. HÄLL – UNDERHÅLL OCH RENGÖRING
fall kan denna typ av smuts skada
hällen. Sätt specialskrapan snett mot
glasytan och för bladet över ytan.
• Ta bort när hällen svalnat
tillräckligt: kalkringar, vattenringar,
fettstänk, glänsande metalliska
missfärgningar. Rengör hällen med en
fuktig duk och lite rengöringsmedel.
Efter rengöring, torka hällen med en
mjuk duk.
VARNING!
Se säkerhetsavsnitten.
7.1 Allmän information
• Rengör hällen efter varje
användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckor på ytan har
ingen inverkan på hur hällen fungerar.
• Använd ett särskilt rengöringsmedel
för hällens yta.
• Använd en speciell skrapa för glaset.
7.2 Rengöring av hällen
• Ta omedelbart bort: smält plast,
plastfolie och mat med socker. I annat
8. UGN – DAGLIG ANVÄNDNING
VARNING!
Se säkerhetsavsnitten.
8.1 Ugnens kontrollpanel
1
2
3
4
5
6
Använd touch-kontrollerna för att manövrera produkten
1
Touchkontroll
Funktion
Kommentar
–
Display
Visar produktens nuvarande inställningar.
PÅ/AV
För att aktivera och avaktivera ugnen.
2
3
4
/
Nedåt/uppåt-knapp För att förflytta sig i menyn och ställa in en ugnsfunktion.
Matlagningstermometer
För att aktivera matlagningstermometern.
SVENSKA
Touchkontroll
5
6
/
17
Funktion
Kommentar
Val av retur-/klockfunktion
För att gå tillbaka en nivå i menyn. För att ställa
in klockfunktionerna.
Öka / Minska
För att ställa in tid och temperatur.
8.2 Indikatorer på displayen
A
B
C
D
E
F
G
Namn
Beskrivning
A
Indikator för ugnsfunktion
Visar att funktionen är aktiv.
B
Indikator för lampa/
upptining
Visar om lampan/upptiningsfunktionen är aktiv.
C
Uppvärmnings- och
restvärmeindikator
Visar om uppvärmnings-/restvärmefunktionen är aktiv.
D
Indikator för tempera- Visar temperaturen och tiden i minuter.
tur/klocka
E
Indikator för matlagningstermometer
Visar att matlagningstermometern är i uttaget.
F
Indikator för varmhållning
Visar att Varmhållningsfunktionen är aktiv.
G
Koktid/Sluttid/Drifttid Visar tidsinställningen för klockfunktionerna.
H
Indikatorer för klockfunktion
H
Visar att klockfunktionen är aktiv.
8.3 Ugnsfunktioner
Symbol
Ugnsfunktion
Tillämpning
Varmluft
För att baka på upp till två hyllpositioner samtidigt
och för att torka mat.Ställ in temperaturen på 20 40 °C lägre än för Över/Undervärme.
18
www.husqvarna-electrolux.se
Symbol
Ugnsfunktion
Tillämpning
Över/Undervärme
Baka och steka mat på en ugnsnivå.
Pizza/paj-läge
För ugnsbakning på en nivå av rätter som kräver
mer intensiv bryning och som ska ha knaprig botten.
Ställ in temperaturen på 20–40 °C lägre än för Över/
Undervärme.
Lågtemperaturstekning
Att tillreda riktigt magra, möra stekar.
Varmluftsgrillning
Steka större köttstycken eller fågel med ben på 1
ugnsnivå. Även för att göra gratänger och bryna.
Min grill
För grillning av tunna livsmedel i stora mängder och
för rostning av bröd.
Varmhållning
För varmhållning av maträtter.
Torkning
För torkning av skivad frukt (t.ex. äpple, plommon,
persikor) och grönsaker (t.ex. tomater, zucchini,
svamp).
Tina
För att tina frysta livsmedel.
Ugnsbelysning
För att aktivera lampan utan en tillagningsfunktion.
8.4 Aktivera och avaktivera
Tryck på
för att aktivera ugnen.
8.5 Ställa in ugnsfunktionen
Du kan ändra
ugnsfunktionen medan
ugnen är igång.
Tryck på
eller
för att ställa in en
ugnsfunktion.
På displayen visas den rekommenderade
temperaturen.
Om du inte ändrar den här temperaturen
inom ca fem sekunder börjar produkten
värmas upp.
8.6 Ändring av
ugnstemperaturen
Tryck på
eller
för att ändra
temperaturen.
En ljudsignal hörs när produkten är vid
inställd temperatur.
8.7 Avaktivera en ugnsfunktion
Tryck flera gånger på
eller
flera
gånger tills ingen ugnsfunktion visas på
displayen.
8.8 Indikator för uppvärmning
När du slår på en ugnsfunktion tänds
staplarna på displayen en efter en.
Staplarna visar att ugnens temperatur
ökar.
SVENSKA
8.9 Restvärmeindikator
När du stänger av ugnen visar displayen
restvärmen.
Temperatur
Avstängningstid
30 °C - 115 °C
12,5 timmar
8.10 Använda Barnlåset
120 °C - 195 °C
8,5 timmar
Barnlåset förhindrar att produkten
oavsiktligt slås på.
200 °C - 245 °C
5,5 timmar
250 °C - max. °C
3,0 timmar
1. Aktivera funktionen genom att
aktivera produkten med
in någon ugnsfunktion.
. Ställ inte
och
samtidigt tills
2. Tryck på
SAFE visas på displayen.
.
Stäng av Barnlåset genom att samtidigt
trycka på
och
tills SAFE inte
visas längre på displayen.
8.11 Användning av
Knapplåset
Du kan bara aktivera funktionen när
ugnen är igång.
Funktionslåset förhindrar att
ugnsfunktionen oavsiktligt ändras.
1. Sätt på ugnen.
2. Ställ in ugnsfunktionen.
och
samtidigt
3. Tryck på
tills ”LOC” visas på displayen.
Stäng av Knapplåset genom att
och
samtidigt trycka på
displayen slutar visa ”LOC”.
tills
Du kan stänga av ugnen när
Funktionslåset är på. Om du
stänger av ugnen avaktiveras
Funktionslåset.
8.12 Kylfläkt
När produkten är på, aktiveras fläkten
automatiskt för att hålla ugnsytorna svala.
Om du stänger av ugnen fortsätter
fläkten att gå tills ugnen har svalnat.
8.13 Automatisk
säkerhetsavstängning
Av säkerhetsskäl stängs produkten av
automatiskt efter en tid om en
uppvärmningsfunktion är igång och du
inte ändrar några inställningar.
19
När den automatiska avstängningen
aktiverats trycker du på en touch-kontroll
för att aktivera produkten igen.
Den automatiska
avstängningen avaktiveras
om du ställer in funktionen
Koktid eller Sluttid.
8.14 Använda
matlagningstermometern
Matlagningstermometern mäter
innertemperaturen vid tillagning av kött.
FÖRSIKTIGHET!
Använd endast
matlagningstermometern
som medföljer produkten
eller originalreservdelar.
1. Sätt in spetsen på
matlagningstermometern i mitten av
köttet.
Kontrollera att
matlagningstermometern sitter kvar i
köttet och i uttaget under
tillagningen.
2. Sätt in kontakten till
matlagningstermometern i uttaget
på produktens framsida.
20
www.husqvarna-electrolux.se
8.15 Sätta in ugnstillbehören
Långpanna:
För in långpannan mellan skenorna på
ugnsstegen.
3. Slå på produkten.
4. Ställ in innertemperaturen:
a. Tryck på
flera gånger tills
funktionen
Matlagningstermometer blinkar
och den inställda
innertemperaturen visas på
displayen.
Galler och djup panna tillsammans:
Tryck på den djupa pannan mellan
skenorna på hyllstöden och ugnsgallret
på skenorna ovan.
Den förvalda
innertemperaturen
är 60 °C.
b. Tryck på
eller
inom
fem sekunder för att ställa in
innertemperaturen.
Innertemperaturen visas från 30 ºC.
5. Ställ in tillagningsfunktion och, vid
/ .
behov, ugnstemperatur
Medan produkten beräknar den
ungefärliga sluttiden visas en
blinkande ruta på displayen.
Produkten beräknar kontinuerligt den
ungefärliga sluttiden för den inställda
innertemperaturen. På displayen visas
hela tiden den nya ungefärliga sluttiden.
6. Tryck på en knapp för att stänga av
signalen.
En ljudsignal hörs när köttet har
uppnått inställd innertemperatur.
7. Ta ut matlagningstermometerns
kontakt ur uttaget. Ta ut köttet ur
produkten.
8. Stäng av produkten.
VARNING!
Var försiktig när du tar ut
matlagningstermometerns
spets och kontakt.
Matlagningstermometern är
varm. Det finns risk för att du
bränner dig.
• Alla tillbehör har små
fördjupningar längst upp
på höger och vänster sida
för att öka säkerheten.
Fördjupningarna ger
också ett tippskydd.
• Den höga kanten runt
stegen är en enhet som
förhindrar att husgeråden
halkar ur.
8.16 Teleskopskenor –
isättning av ugnstillbehör
Spara
installationsanvisningarna till
bakplåtsskenorna för
framtida användning.
Med teleskopskenor kan du lättare sätta
in och ta ut falsarna.
SVENSKA
21
Ställ långpannan eller den djupa formen
på teleskopskenorna.
Placera gallret på de utdragbara
bakplåtsskenorna så att fötterna är vända
nedåt.
Sätt gallret på den djupa formen. Ställ
gallret och den djupa formen på
teleskopskenorna.
9. UGN - KLOCKFUNKTIONER
9.1 Tabell över klockfunktioner
Klockfunktion
Tillämpning
KLOCKA
För att ställa in, ändra eller kontrollera tiden.
Signalur
För att ställa in en tid för nedräkning. Denna funktion påverkar
inte produktens funktioner i övrigt.
Varaktighet
För att ställa in tillagningstiden för ugnen.
Sluttid
För att ställa klockan när ugnen ska stängas av.
9.2 Ställa in klockfunktioner
Du kan använda Koktid
och Sluttid
samtidigt för
att ställa in tiden när
produkten måste vara
aktiverad och sedan när den
ska avaktiveras. Härigenom
kan du aktivera produkten
med en fördröjning i tid.
För Koktid
och Sluttid
, ställ in
ugnsfunktion och temperatur. Detta är
Ställ först in Koktid
2. Använd
eller
önskad tid.
sedan Sluttid
.
och
inte nödvändigt för signaluret . Se
avsnittet "Ställa in ugnsfunktion".
1. Använd
flera gånger tills
displayen visar önskad klockfunktion.
för att ställa in
22
www.husqvarna-electrolux.se
Klockfunktionen är aktiverad. Displayen
visar lampan för den klockfunktion som
du ställer in.
När tiden har gått ut blinkar indikatorn
för klockfunktionen och ”00.00” blinkar
och en ljudsignal hörs under två minuter.
Produkten stängs av.
Tryck på en touch-kontroll för att stänga
av ljudsignalen.
Med Koktid
och Sluttid
stängs ugnen av
automatiskt.
10. UGN – RÅD OCH TIPS
VARNING!
Se säkerhetsavsnitten.
Temperaturerna och
gräddningstiderna i
tabellerna är endast
riktvärden. De beror på
recepten samt på
ingrediensernas kvalitet och
mängd.
10.1 Gräddning
• Din ugn kan ha andra bak-/
stekegenskaper än din gamla.
Anpassa dina vanliga inställningar
(temperatur, koktider) och
placeringen av plåtar och galler till
värdena i tabellerna.
• Tillverkaren rekommenderar att du
använder den lägre temperaturen
första gången.
• Om du inte kan hitta inställningarna
för ett speciellt recept, leta efter ett
recept som är nästan likadant.
• Du kan förlänga gräddningstiden med
10–15 minuter om du bakar på mer än
en nivå.
• Bakverk vid olika nivåer blir först inte
alltid lika bruna. Om detta händer ska
du inte ändra
temperaturinställningen. Skillnaden
jämnar ut sig under bakningen.
• För att utnyttja eftervärmen kan du,
vid längre gräddningstider, stänga av
ugnen cirka 10 minuter innan
baktiden gått ut.
När du tillagar frysta livsmedel kan
plåtarna i ugnen slå sig. När plåtarna
kallnar igen återtar de sin normala form.
10.2 Tips för bakning
Bakresultat
Möjlig orsak
Lösning
Kakans botten är inte tillräck- Ugnsnivån är fel.
ligt gräddad.
Ställ kakan på en lägre ugnsnivå.
Kakan faller ihop och blir de- Ugnstemperaturen är för
gig, klumpig eller får vathög.
tenränder.
Nästa gång du gräddar ska
du ställa in en något lägre
ugnstemperatur.
Kakan faller ihop och blir de- För kort gräddningstid.
gig, klumpig eller får vattenränder.
Förläng gräddningstiden.
Du kan inte minska gräddningstiden genom att höja
temperaturen.
Kakan faller ihop och blir de- Det finns för mycket vätska i
gig, klumpig eller får vatdegen.
tenränder.
Använd mindre vätska. Var
försiktig med blandningstiderna, framför allt vid användning av en köksmaskin.
SVENSKA
23
Bakresultat
Möjlig orsak
Lösning
Kakan är för torr.
Ugnstemperaturen är för låg. Nästa gång du gräddar ska
du ställa in en högre ugnstemperatur.
Kakan är för torr.
För lång gräddningstid.
Nästa gång du gräddar ska
du ställa in en kortare gräddningstid.
Kakan blir ojämnt brun.
Ugnstemperaturen är för
hög och gräddningstiden är
för kort.
Ställ in en lägre ugnstemperatur och en längre gräddningstid.
Kakan blir ojämnt brun.
Degen är ojämnt fördelad.
Fördela degen jämnt på
bakplåten.
Kakan blir inte klar med den
inställda tiden.
Ugnstemperaturen är för låg. Nästa gång du gräddar ska
du ställa in en något högre
ugnstemperatur.
10.3 Baka i varmluft
Livsmedel
Temperatur
(°C)
Tid (min)
Ugnsnivå
Franskbullar
175 - 185
15 - 20
2+4
Grahamsbullar
165 - 180
20 - 30
2+4
Fyllda smörgåsar
170 - 180
15 - 20
2+4
Formbröd
170 - 190
30 - 40
1+4
Salta kringlor
160 - 170
15 - 20
2+4
Vitt bröd / runt bröd
170 - 180
35 - 45
2+4
Fullkornsbröd
160 - 170
35 - 45
2+4
Rågbröd, blandning
250
-
2+4
- bakning
160 - 170
60 - 70
2+4
Baguetter
180 - 200
20 - 30
2+4
Pannkakor
150 - 160
50 - 60
3
Fruktkakor
140 - 150
70 - 80
3
Muffins
160 - 170
15 - 25
2+4
Rulltårta
190 - 210
6 - 15
3
Bullar
185 - 195
8 - 15
2+4
Lång limpa
170 - 180
25 - 35
2+4
24
www.husqvarna-electrolux.se
Livsmedel
Temperatur
(°C)
Tid (min)
Ugnsnivå
Pepparkakor
160 - 170
8 - 15
2+4
Kaka i form
150 - 160
30 - 40
2+4
Sockerkakor/Madeirakakor
150 - 160
50 - 60
2
Maränger
100
90 - 120
2+4
Marängbottnar
100
90 - 120
2+4
Småkakor
150 - 160
10 - 20
2+4
Petit-choux
155 - 165
30 - 40
2+4
Frukttårtor, mördegskakor
150 - 160
förbakning, bottnar 10-15
2+4
Frukttårtor, mördegskakor
150 - 160
dekorering 35-45
2+4
Frukttårtor, smuldeg
170 - 180
30 - 40
2+4
10.4 Över/undervärme
Livsmedel
Temperatur (°C)
Tid (min)
Ugnsnivå
Franskbullar
200 - 225
8 - 12
3-4
Grahamsbullar
190 - 200
20 - 25
3-4
Fyllda smörgåsar
200 - 225
10 - 12
3-4
Ciabattabullar
210 - 230
10 - 20
3-4
Foccacia
220 - 230
15 - 20
3-4
Pitabröd
250
5 - 15
3-4
Salta kringlor
180 - 200
12 - 15
3-4
Vitt bröd
190 - 210
25 - 40
1-2
Ciabatta
210 - 220
15 - 25
1-2
Fullkornsbröd
180 - 200
35 - 45
1-2
Rågbröd, blandning
275
-
1
- bakning
190
55 - 65
1
Baguetter
220 - 230
15 - 30
3-4
Pannkakor
170 - 180
50 - 60
2-3
Kaka i form
170 - 180
35 - 45
3-4
Sockerkakor/Madeirakakor
170 - 180
40 - 50
1-2
SVENSKA
Livsmedel
Temperatur (°C)
Tid (min)
Ugnsnivå
Smörgåstårta, bullar
200 - 225
8 - 12
3-4
Maränger
100
90 - 120
3-4
Marängbottnar
100
90 - 120
3-4
Småkakor
160 - 180
6 - 15
3-4
Petit-choux
170 - 190
30 - 45
3-4
Rulltårta
190 - 210
10 - 12
3-4
Frukttårtor, mördegskakor
175 - 200
förbakning, bul- 3 - 4
lar 10-15
Frukttårtor, mördegskakor
175
dekorering
35-45
3-4
Frukttårtor, smuldeg
190 - 200
25 - 35
3-4
Mjuk marsipankaka
210 - 230
10 - 12
2
25
10.5 Pizza-tabell
Livsmedel
Temperatur (°C)
Tid (min)
Ugnsnivå
Ciabattabullar
200 - 220
10 - 20
2-3
Foccacia
220 - 230
10 - 20
2-3
Ciabatta
190 - 200
15 - 25
2-3
Frukttårtor, mördegskakor
170 - 180
35 - 45
2-3
Frukttårtor, smuldeg
175 - 200
25 - 35
2-3
Pizza, hemlagad (tjock - med mycket
fyllning)
180 - 200
25 - 35
1-2
Pizza, hemlagad (tunn botten)
200 - 2301)
15 - 20
1-2
Fryst pizza
200
15 - 20
1-2
Tårtor, hembakade - förbakning, bul- 215 - 225
lar
35 - 45
3-4
Tårtor, hembakade - dekorering
215 - 225
35 - 45
3-4
Tårtor, frusna
200
15 - 25
3-4
1) Förvärm ugnen.
10.6 Stekning
• Använd värmebeständiga ugnsformar
(se tillverkarens bruksanvisning).
• Du kan steka stora stekar direkt i den
djupa långpannan (i förekommande
fall) eller på gallret ovanför den djupa
långpannan.
• Stek magert kött i stekgrytan med
lock. Det gör att köttet blir saftigare.
26
www.husqvarna-electrolux.se
• Alla typer av kött som ska ha en
stekyta kan stekas i en stekgryta utan
lock.
• Vi rekommenderar att kött och fisk
som steks i produkten väger minst 1
kg.
• För att förhindra att köttsaft som
tränger ut bränner fast kan du tillsätta
lite vätska i långpannan.
• Vänd steken vid behov (efter 1/2 - 2/3
av stektiden).
• Ös stora stekar samt fågel med deras
egen saft flera gånger under
stekningen. Därigenom blir resultatet
bättre.
• Stäng av ugnen ca. 10 minuter före
stektidens slut och utnyttja
eftervärmen.
10.7 Steka i varmluft
Nötkött
Livsmedel
Temperatur (°C) Tid (min/kg)
Ugnsnivå
Engelsk rostbiff 1)
125
80 - 120
2-3
Rumpstek - bryning
200
totalt 10
2-3
Rumpstek - stekning
150
50 - 60
2-3
Engelsk rostbiff
160
90 - 120
1-2
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Kalv
Livsmedel
Temperatur (°C) Tid (min/kg)
Ugnsnivå
Oxfilé1)
160
2-3
60 - 70
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Lamm
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Lägg/bog/sadel
160
80 - 100
2
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Fläskstek 1)
175
60 - 70
2-3
Fläskkotlett 1)
175
60
2-3
Fläskkarré
160
90 - 120
2-3
Skinka
150
60 - 100
1-2
Fläsk
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
SVENSKA
27
Fågel
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Kyckling, i bitar
180
55 - 65
2-3
Anka 1)
150
55 - 65
2-3
Anka lågtemperaturtillagad 1)
130
totalt ca 5 timmar 2 - 3
Stekt kalkon, fylld
150
50 - 60
1-2
Kalkonbröst
175
70 - 80
2-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
10.8 Stekning med Över/Undervärme
Nötkött
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Engelsk rostbiff 1)
125
80 - 120
2-3
Rumpstek - bryning
225
totalt 10
2-3
Rumpstek - stekning
160
50 - 60
2-3
Engelsk rostbiff
180
90 - 120
1-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Kalv
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Oxfilé1)
180
60 - 70
2-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Lamm
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Lägg/bog/revben
180
80 - 100
2
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Fläskstek 1)
200
60 - 70
3
Fläskkotlett 1)
200
60
3
Fläskkarré
180
90 - 120
2-3
Fläsk
28
www.husqvarna-electrolux.se
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Skinka
160
60 - 100
1-2
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Fågel
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Kyckling, i bitar
200
55 - 65
2-3
Anka 1)
160
55 - 65
2-3
Anka lågtemperaturtillagad 1)
130
totalt ca 5 timmar
2-3
Stekt kalkon, fylld
160
50 - 60
1-2
Kalkonbröst
200
70 - 80
2-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
10.9 Bryning
Nötkött
Livsmedel
Temperatur (°C)
Tid i minuter
per kg kött
Ugnsnivå
Rumpstek - bryning
200
totalt 10
2-3
Rumpstek - stekning
150
50 - 60
2-3
Engelsk rostbiff
160
90 - 120
1-2
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Oxfilé1)
160
60 - 70
2-3
Kalv
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Lamm
Livsmedel
Temperatur (°C)
Tid (min/kg)
Ugnsnivå
Lägg/bog/revben
160
80 - 100
2
Fläsk
Livsmedel
Temperatur (°C) Tid (min/kg)
Ugnsnivå
Fläskstek 1)
180
2-3
60 - 70
SVENSKA
Livsmedel
Temperatur (°C) Tid (min/kg)
Ugnsnivå
Fläskkotlett 1)
175
60
2-3
Fläskkarré
160
90 - 120
2-3
Skinka
150
60 - 100
1-2
29
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
Fågel
Livsmedel
Temperatur
(°C)
Tid (min/kg)
Ugnsnivå
Kyckling
180
55 - 65
2-3
Anka 1)
150
55 - 65
2-3
Anka lågtemperaturtillagad 1)
lämpar sig inte
totalt ca 5 timmar
2-3
Stekt kalkon, fylld
150
50 - 60
1-2
Kalkonbröst
175
70 - 80
2-3
1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en
matlagningstermometer ska den tas bort före grillning.
10.10 Tabell matlagningstermometer
Nötkött
Livsmedel
Innertemperatur (°C)
Ugnsnivå
Engelsk rostbiff
55 - 65
2-3
Rumpstek - bryning
55 - 65
2-3
Rumpstek - stekning
55 - 65
2-3
Engelsk rostbiff
75 - 80
1-2
Kalv
Livsmedel
Innertemperatur (°C)
Ugnsnivå
Oxfilé
65
2-3
Livsmedel
Innertemperatur (°C)
Ugnsnivå
Lägg/bog/sadel
90
2
Lamm
30
www.husqvarna-electrolux.se
Fläsk
Livsmedel
Innertemperatur (°C)
Ugnsnivå
Fläskstek
80
2-3
Fläskkarré
75 - 80
2-3
Skinka
70 - 75
1-2
Livsmedel
Innertemperatur (°C)
Ugnsnivå
Kalkonbröst
75 - 80
2-3
Fågel
10.11 Lågtemperaturstekning
Använd den här funktionen för magra,
möra stycken av kött och fisk.
Ugnen får den förinställda temperaturen
och en signal avges. Därefter ställer
ugnen automatiskt om till en lägre
temperatur för fortsatt tillagning.
Tillaga alltid utan lock vid
Lågtemperaturstekning.
Du kan inte använda
Lågtemperaturstekning
tillsammans med
klockfunktionerna: Koktid
och Sluttid.
Livsmedel
Mängd
1. Bryn köttet i en djup stekpanna (i
förekommande fall) på mycket hög
värme.
2. Placera köttet på ett stekfat eller
direkt på gallret. Placera plåten
under gallret för att fånga upp fettet.
3. Välj ungsfunktionen
Lågtemperaturstekning, ändra
temperaturen om nödvändigt och
tillaga tills maten är klar (se tabellen).
Temperatur
(°C)
Föruppvärmningstid
(min)
Röd
Rosa
Ugnsnivå
Rostbiff (genomstekt)
800 - 1 000 g
150
90 - 110
130 - 140
2
Rostbiff (genomstekt)
1200 - 1 600 g
150
120 - 130 160 - 170
2
Revben av nöt
600 - 1 000 g
150
55 - 75
95 - 110
3
Nötbog, benfri
3,5 cm hög
150
-
70 - 80
3
Oxfilé, hel
600 - 1 000 g
120
65 - 75
90 - 110
3
Oxfilé, skivad
2,5 cm hög
120
20 - 25
35 - 45
3
Entrecôte
1,5 cm hög
120
15 - 25
30 - 35
3
T-benstek
2 cm hög
120
25 - 30
35 - 40
3
Fläskfilé, hel
500 - 700 g
120
-
65 - 75
3
Fläskfilé, skivad
2,5 cm hög
120
-
35 - 45
2
SVENSKA
10.12 Grillning i allmänhet
31
• Förvärm alltid en tom ugn med
grillfunktionerna i 5 minuter.
VARNING!
Grilla alltid med stängd
ugnslucka.
• Grilla alltid med maximal
temperaturinställning.
• Placera gallret på den ugnsnivå som
rekommenderas i grilltabellen.
• Placera alltid den djupa formen som
ska fånga upp fettet på den första
ugnsnivån.
• Grilla endast tunna bitar av kött eller
fisk.
Grillområdet är inställt i mitten av nivån.
10.13 Grillning
Livsmedel
Temperatur
(°C)
Tid (min)
1:a sidan
2:a sidan
Fläskkotletter
250
7-9
4-6
3-4
Lammkotletter
250
7 - 10
5-6
3-4
Kyckling, i bitar
250
20 - 25
15 - 20
3-4
Korv
250
3-5
2-4
3-4
Revben, förtillagade i 20 min.
250
15 - 20
15 - 20
3-4
Fisk, skivor av torsk eller lax
250
10 - 15
5 - 10
3-4
Rostat bröd
250
2-3
1-2
3-4
10.14 Upptining
• Ta bort förpackningen från maten.
Lägg maten på en tallrik.
• Täck inte över den med en skål eller
tallrik. Det kan förlänga
upptiningstiden.
Ugnsnivå
• Använd ugnens första hyllnivå. Den
längst ner.
Livsmedel
Mängd
Upptiningstid (min)
Efterupptiningstid
(min)
Kommentar
Kyckling
1 kg
100 - 140
20 - 30
Lägg kycklingen på ett uppoch nervänt tefat på en stor
tallrik. Vänd efter halva tiden.
Kött
1 kg
100 - 140
20 - 30
Vänd efter halva tiden.
Kött
500 g
90 - 120
20 - 30
Vänd efter halva tiden.
32
www.husqvarna-electrolux.se
Livsmedel
Mängd
Upptiningstid (min)
Efterupptiningstid
(min)
Kommentar
Forell
150 g
25 - 35
10 - 15
-
Jordgubbar
300 g
30 - 40
10 - 20
-
Smör
250 g
30 - 40
10 - 15
-
Grädde
2 x 200 g
80 - 100
10 - 15
Vispa grädden medan den fortfarande är något frusen.
Mjuk kaka
1,4 kg
60
60
-
11. UGN – UNDERHÅLL OCH RENGÖRING
VARNING!
Se säkerhetsavsnitten.
11.1 Anmärkningar om
rengöring
• Torka av framsidan med en mjuk trasa
och varmt vatten och diskmedel.
• Använd ett rengöringsmedel avsett
för rengöring av metallytor.
• Rengör produkten efter varje
användningstillfälle. Fettansamling
eller andra matrester kan leda till
eldsvåda. Risken är högre för
grillpannan.
• Ta bort envis smuts med speciell
ugnsrengöring.
• Rengör alla ugnstillbehör efter varje
användningstillfälle och låt dem torka.
Använd en mjuk duk med varmt
vatten och ett rengöringsmedel.
• Använd inte starka medel, föremål
med skarpa kanter eller diskmaskin
vid rengöring om du har tillbehör i
Super Clean. Det kan skada ytan.
11.2 Produkter i rostfritt stål
eller aluminium
Rengör ugnsluckan endast
med en blöt svamp. Torka
med en mjuk trasa.
Använd aldrig stålull, syror
eller produkter med
slipeffekt för rengöring
eftersom de kan skada
ugnens ytor. Rengör ugnens
kontrollpanel med samma
försiktighet.
11.3 Katalytisk rengöring
FÖRSIKTIGHET!
Rengör inte den katalytiska
ytan med ugnssprej,
frätande rengöringsmedel,
såpa eller andra
rengöringsmedel. Den
katalytiska ytan kan skadas
då.
Fläckar eller missfärgning av
den katalytiska ytan påverkar
inte de katalytiska
egenskaperna.
VARNING!
Håll barn borta när du
rengör ugnen vid höga
temperaturer. Ugnsytan blir
mycket varm och det finns
risk att man bränner sig.
SVENSKA
33
FÖRSIKTIGHET!
Tänd alltid ugnslampan vid
katalytisk rengöring (i
förekommande fall).
2
Ta ut alla tillbehör ur ugnen
innan den katalytiska
rengöringen aktiveras.
Väggarna har en katalytisk beläggning
och är självrengörande. De absorberar
fett som samlas på väggarna när ugnen
är igång.
För att stödja denna
självrengöringsprocedur ska den tomma
ugnen värmas upp regelbundet.
1
Styrpinnarnas avrundade
ändar måste peka framåt.
Sätt i ugnsstegarna i omvänd ordning.
FÖRSIKTIGHET!
Se till att den längre
fixeringsdelen är framtill. De
två fixeringsdelarnas ändar
måste peka bakåt. Felaktig
installation kan skada
emaljen.
1. Rengör ugnens botten med varmt
vatten och diskmedel, och torka den
sedan.
2. Ställ in funktionen .
3. Ställ in ugnstemperaturen på 250 °C
och låt ugnen vara på i en timme.
4. När ugnen har svalnat, rengör den
med en mjuk, fuktig svamp.
11.4 Borttagning av
ugnsstegarna
Ta ut ugnsstegarna när ugnen ska
rengöras.
1. Dra först ut stegarnas främre del från
sidoväggen.
2. Dra ut stegen baktill från ugnssidan
och ta bort den.
11.5 Ta bort ugnsluckan
Ta bort luckan för att göra rengöringen
enklare.
1
2
1. Öppna luckan helt.
2. Flytta glidstycket tills du hör ett
klickande ljud.
3. Stäng luckan tills glidstycket spärrar
den.
4. Ta bort dörren.
Luckan tas bort genom att du drar
den utåt först på ena sidan och
sedan på andra sidan.
Sätt tillbaka ugnsluckan i omvänd
ordning när rengöringen är klar. Du ska
höra ett klickljud när du sätter tillbaka
luckan. Använd en tång om det behövs.
34
www.husqvarna-electrolux.se
11.6 Ta bort och rengöra
luckglasen
Glaset i luckan på din
produkt kan skilja sig från
den typ och form du ser på
bilderna. Antalet glas kan
skilja sig.
1. Ta tag i lucklist B på båda sidorna av
luckans övre kant och tryck inåt för
att frigöra klämlåset.
Baklampan
Lampglaset hittar du längst
bak i utrymmet.
1. Ta bort lampglaset genom att vrida
det moturs.
2. Rengör lampglaset.
3. Byt ugnslampan mot en passande
300 °C värmeresistent ugnslampa.
Använd samma typ av lampa.
4. Sätt tillbaka lampglaset.
Sidolampan
2
Lampglaset hittar du på vänster sida i
ugnen.
B
1. Ta ut den vänstra ugnsstegen för att
komma åt lampan.
2. Använd ett smalt och trubbigt
föremål (t.ex. en tesked) för att
avlägsna lampglaset.
1
2. Dra lucklisten framåt för att ta bort
den.
3. Håll luckglasen i överkanten ett i
taget och dra dem uppåt och ut ur
skenorna.
4. Rengör ugnsluckans glaspaneler.
Sätt tillbaka glasen genom att följa
stegen i omvänd ordning.
11.7 Byte av lampan
Lägg en tygbit på botten av produktens
innandöme. Detta förhindrar skador på
lampglaset och ugnsutrymmet.
VARNING!
Risk för elstötar! Koppla från
säkringen innan du byter
lampan.
Lampan och lampglaset kan
vara varma.
1. Avaktivera produkten.
2. Ta ut säkringarna ur säkringsskåpet
eller stäng av huvudströmbrytaren.
3. Rengör lampglaset.
4. Byt ut lampan mot en passande
lampa som tål upp till 300 °C.
5. Sätt tillbaka lampglaset.
6. Sätt i vänster ugnsstege.
SVENSKA
11.8 Ta bort förvaringslådan
35
För rengöring kan förvaringslådan under
ugnen tas bort.
VARNING!
Förvara inte lättantändliga
föremål (t.ex.
rengöringsmaterial,
plastpåsar, ugnsvantar,
papper eller
rengöringssprayer) i
förvaringslådan.
Förvaringslådan kan bli het
när du använder ugnen. Risk
för brand föreligger
1. Dra ut förvaringslådan så långt det
går.
2. Lyft förvaringslådan en aning så att
den kan lyftas snett uppåt ur
styrtapparna.
För att sätta tillbaka luckan utför du
stegen i omvänd ordning.
12. FELSÖKNING
VARNING!
Se säkerhetsavsnitten.
12.1 Om produkten inte fungerar...
Problem
Möjlig orsak
Lösning
Du kan inte aktivera produkt- Produkten är inte ansluten
en.
till strömförsörjningen eller
den är ansluten på fel sätt.
Kontrollera att produkten är
korrekt ansluten till strömförsörjningen.
Du kan inte aktivera produkt- Säkringen har utlösts.
en.
Kontrollera om säkringen är
orsaken till felet. Om säkringen går gång på gång, tala
med en behörig elektriker.
Det går inte att aktivera eller Du har tryckt på 2 eller flera
använda hällen.
touchkontroller samtidigt.
Tryck bara på en touch-kontroll.
Det går inte att aktivera eller STOP+GO-funktionen är iganvända hällen.
ång.
Se avsnittet "Häll - Daglig
användning".
Det går inte att aktivera eller Det finns vatten eller fettanvända hällen.
stänk på kontrollpanelen.
Rengör kontrollpanelen.
En ljudsignal ljuder och hällen stängs av.
En ljudsignal ljuder när hällen slår ifrån.
Du har satt något på en eller Ta bort föremålet från touchflera touch-kontroller.
kontrollerna.
Hällen stängs av.
Du satte något på touchkontrollen
Restvärmeindikator går inte
att tända.
.
Zonen är inte varm eftersom
den bara har varit påslagen
en kort stund.
Ta bort föremålet från touchkontrollen.
Kontakta en auktoriserad
serviceverkstad om kokzonen varit på tillräckligt länge
för att vara varm.
36
www.husqvarna-electrolux.se
Problem
Möjlig orsak
Lösning
Automax-funktionen fungerar inte.
Zonen är het.
Låt zonen bli tillräckligt sval.
Automax-funktionen fungerar inte.
Det högsta värmeläget är in- Det högsta värmeläget har
ställt.
samma effekt som funktionen.
Värmeläget ändras mellan
två nivåer.
Effektreglering-funktionen är Se avsnittet "Häll - Daglig
igång.
användning".
Touch-kontrollerna blir varma.
Kokkärlet är för stort eller
står för nära kontrollerna.
Placera stora kokkärl på de
bakre zonerna om möjligt.
Det hörs inget ljud när du
trycker på touch-kontrollerna.
Ljudsignalerna är avaktiverade.
Aktivera signalerna.
Se avsnittet "Häll - Daglig
användning".
tänds på hällens display.
Automatisk avstängning är
på.
Avaktivera hällen och aktivera den igen.
tänds på hällens display.
Barnlås- eller Lås-funktionen
fungerar.
Se avsnittet "Häll - Daglig
användning".
tänds på hällens display.
Det står inget kokkärl på zonen.
Ställ ett kokkärl på zonen.
tänds på hällens display.
Fel kokkärl.
Använd rätt typ av kokkärl.
Se avsnittet "Häll – råd och
tips".
tänds på hällens display.
Diametern på kokkärlets
botten är för liten för zonen.
Använd kokkärl med rätt
mått.
Se avsnittet "Häll – råd och
tips".
tänds på hällens display.
Kokkärlet täcker inte fyrkant- Täck korset/fyrkanten helt.
en / korset.
Ugnen värms inte upp.
Ugnen är avstängd.
Sätt på ugnen.
Ugnen värms inte upp.
Klockan är inte ställd.
Ställ klockan.
Ugnen värms inte upp.
Nödvändiga inställningar är
inte gjorda.
Kontrollera att rätt inställningar gjorts.
Ugnen värms inte upp.
Automatisk avstängning är
aktiverat.
Se "Automatisk avstängning".
Ugnen värms inte upp.
Funktionslåset är nu på.
Se "Funktionslås".
Lampan fungerar inte.
Lampan är trasig.
Byt ut lampan.
Matlagningstermometern
fungerar inte.
Kontakten till matlagningstermometern är inte rätt
isatt i uttaget.
Sätt in matlagningstermometerns kontakt så långt in i
uttaget det går.
SVENSKA
37
Problem
Möjlig orsak
Tillagningen av maträtter tar
för lång tid eller går för fort.
Temperaturen är för låg eller Justera vid behov temperaför hög.
turen. Följ instruktionerna i
manualen.
Ånga och kondens avsätts
på maten och i ugnen.
Du lät maten stå för länge i
ugnen.
Låt inte maträtter stå i ugnen
längre än 15 - 20 minuter efter att tillagningen är klar.
På displayen visas ett felmeddelande som inte står i
tabellen.
Det föreligger ett elektriskt
fel.
Stäng av produkten via
hushållets säkring eller säkerhetsbrytaren i säkringsskåpet och slå på den igen.
Kontakta kundtjänst om felmeddelandet visas på displayen igen.
12.2 Tekniska data
Kontakta försäljaren eller en auktoriserad
serviceverkstad om du inte kan avhjälpa
felet.
Lösning
den yttre kanten av produktens
innanmäte. Avlägsna inte märkskylten
från produktutrymmet.
Information som kundtjänst behöver
finns på typskylten. Typskylten sitter på
Vi rekommenderar att du antecknar den här:
Modell (Mod.)
.........................................
PNC (produktnummer)
.........................................
Serienummer (S.N.)
.........................................
13. INSTALLATION
VARNING!
Se säkerhetsavsnitten.
13.1 Tekniska data
Mått
Höjd
850 - 939 mm
Bredd
596 mm
Djup
600 mm
13.2 Intryckbar sats
Om du flyttar spissockeln
måste du också byta ut
lådans intryckbara fäste. Du
kan köpa en intryckbar sats
hos din återförsäljare som
extra tillbehör.
Produktnumret (PNC =
Product Number Code) för
det här tillbehöret är
941030815.
38
www.husqvarna-electrolux.se
13.3 Elektrisk installation
VARNING!
Tillverkaren kan inte hållas
ansvarig om
säkerhetsföreskrifterna i
kapitlena "Säkerhet" inte
följs.
Denna produkt levereras med en
huvudkontakt och en huvudkabel.
FÖRSIKTIGHET!
Om du ansluter
stickproppen från spisen till
en 3-faskontakt, måste den
ha en neutral fas. Annars
fungerar inte spisen.
13.4 Tippskydd
FÖRSIKTIGHET!
Montera tippskyddet för att
hindra att produkten välter
vid felaktig belastning.
Tippskyddet fungerar endast
när produkten står på rätt
plats.
Din produkt har symbolerna
som visas på bilderna (i
förekommande fall) för att
påminna dig om att montera
tippskyddet.
Kontrollera att du placerar
tippskyddet på rätt höjd.
Mer information om hur produkten ska
installeras finns i ett separat
installationshäfte.
14. ENERGIEFFEKTIVITET
14.1 Produktinformation för häll enligt EU 66/2014
Modellbeskrivning
QSI6182X
Typ av häll
Häll inuti fristående spis
Antal kokzoner
4
Uppvärmningsteknik
Induktion
Diameter på runda kokzoner
(Ø)
Vänster fram
Vänster bak
Höger fram
Höger bak
21,0 cm
21,0 cm
21,0 cm
21,0 cm
Energiförbrukning per kokzon
(EC electric cooking)
Vänster fram
Vänster bak
Höger fram
Höger bak
174,3 Wh / kg
165,3 Wh / kg
171,3 Wh / kg
165,3 Wh / kg
SVENSKA
Energiförbrukning för hällen
(EC electric hob)
EN 60350-2 - Elektriska
matlagningsprodukter för hushållsbruk Del 2: Hällar – Metoder för mätning av
prestanda.
Energimätningarna för kokzonen
identifieras av korsen i respektive kokzon.
14.2 Häll - Energibesparing
Du kan spara energi vid
vardagsmatlagningen om du följer
nedanstående tips.
39
169,1 Wh / kg
• Värm bara upp den mängd vatten du
behöver.
• Sätt om möjligt alltid ett lock på
kokkärlet.
• Ställ kokkärlet på kokzonen innan du
aktiverar den.
• Ställ ett mindre kokkärl på mindre
kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten
varm eller för att smälta den.
14.3 Informationsblad och information för ugnar enligt EU
65-66/2014
Leverantörens namn
Husqvarna-Electrolux
Modellbeskrivning
QSI6182X
Energiindex
105.9
Energiklass
A
Energiförbrukning med en standardrätt, över/undervärme
0.99 kWh/program
Energiförbrukning med en standardrätt, varmluft
0.90 kWh/program
Antal utrymmen
1
Värmekälla
Elektricitet
Ljudstyrka
72 l
Typ av ugn
Ugn inuti fristående spis
Massa
60.0 kg
EN 60350-1 - Elektriska
matlagningsprodukter för hushållsbruk Del 1: Områden, ugnar, ångugnar och
grillar - Funktionsprovning.
14.4 Ugn - Energibesparing
Denna produkt har funktioner som låter
dig spara energi under vanlig
matlagning.
• Allmänna tips
– Kontrollera att ugnsluckan är
ordentligt stängd när produkten
är igång och låt den vara stängd
så mycket som möjligt under
tillagningen.
– Använd metalltallrikar för att öka
energisparandet.
– När så är möjligt, lägg maten i
ugnen utan att värma upp den.
– För matlagning som varar längre
än 30 minuter ska
ugnstemperaturen minskas till
lägsta möjliga, 3 - 10 minuter
innan matlagningstiden går ut,
beroende på längden på
matlagningen. Restvärmen i
ugnen fortsätter laga maten.
40
www.husqvarna-electrolux.se
– Använd restvärmen för att värma
annan mat.
• Matlagning med fläkt - när så är
möjligt, använd
matlagningsfunktionerna med fläkt för
att spara energi.
• Restvärme
– Om ett program med tidval väljs
för vissa ugnsfunktioner aktiveras
(Varaktighet, Sluttid) och om
tillagningstiden är längre än 30
minuter stängs värmeelementen
av automatiskt 10 % tidigare.
Fläkten och lampan fortsätter att
vara igång.
• Hålla maten varm - om du vill
använda restvärmen för att hålla
maten varm väljer du lägsta möjliga
temperaturinställning. Temperaturen
för restvärme visas på displayen.
15. MILJÖSKYDD
Återvinn material med symbolen .
Återvinn förpackningen genom att
placera den i lämpligt kärl. Bidra till att
skydda vår miljö och vår hälsa genom att
återvinna avfall från elektriska och
elektroniska produkter. Släng inte
*
produkter märkta med symbolen med
hushållsavfallet. Lämna in produkten på
närmaste återvinningsstation eller
kontakta kommunkontoret.
SVENSKA
41
42
www.husqvarna-electrolux.se
SVENSKA
43
867307973-A-462014
www.husqvarna-electrolux.se/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
