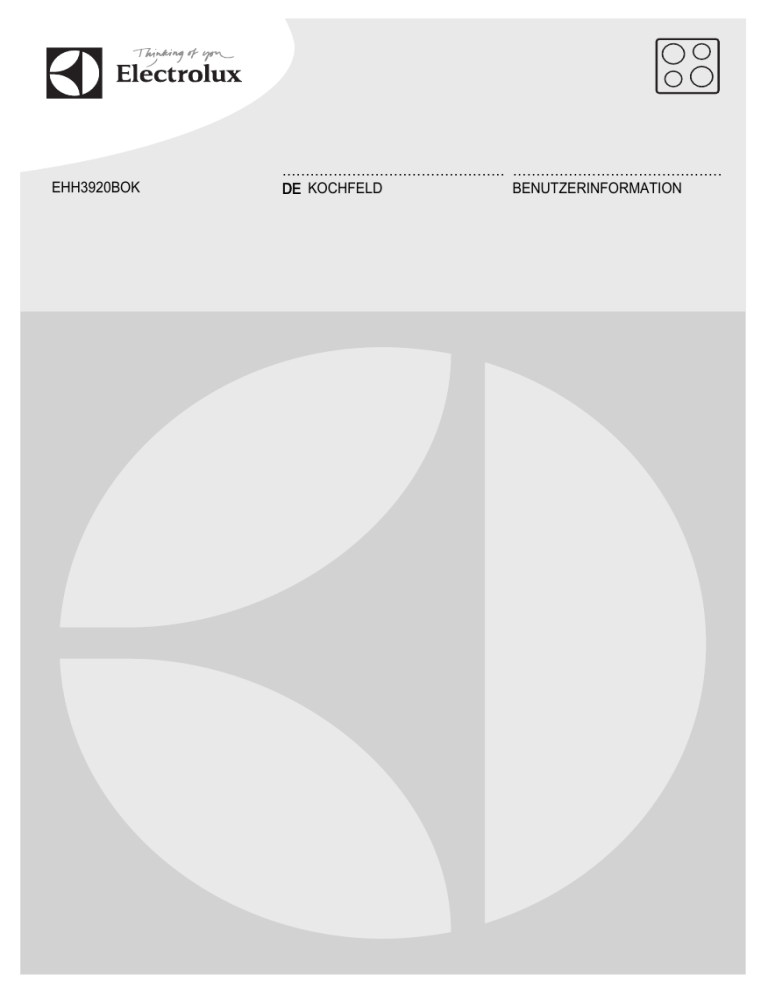

EHH3920BOK
................................................ .............................................
DE KOCHFELD
BENUTZERINFORMATION
2
www.electrolux.com
INHALT
1.
2.
3.
4.
5.
6.
7.
8.
9.
SICHERHEITSINFORMATIONEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
SICHERHEITSHINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
GERÄTEBESCHREIBUNG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
TÄGLICHER GEBRAUCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
PRAKTISCHE TIPPS UND HINWEISE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
REINIGUNG UND PFLEGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
FEHLERSUCHE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
MONTAGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
TECHNISCHE DATEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
WIR DENKEN AN SIE
Vielen Dank, dass Sie sich für ein Electrolux Gerät entschieden haben. Sie haben ein Produkt
gewählt, hinter dem eine jahrzehntelange professionelle Erfahrung und Innovation steht. Bei der
Entwicklung dieses großartigen und eleganten Geräts haben wir an Sie gedacht. So haben Sie
bei jedem Gebrauch die Gewissheit, dass Sie stets großartige Ergebnisse erzielen werden.
Willkommen bei Electrolux.
Besuchen Sie uns auf unserer Website, um:
Anwendungshinweise, Prospekte, Fehlerbehebungs- und Service-Informationen zu
erhalten:
www.electrolux.com
Ihr erworbenes Produkt zu registrieren, um den besten Service dafür zu gewährleisten:
www.electrolux.com/productregistration
Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät zu erwerben:
www.electrolux.com/shop
KUNDENDIENST UND -BETREUUNG
Bitte verwenden Sie ausschließlich Original-Ersatzteile für Ihre Produkte.
Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden
(diese Informationen finden Sie auf dem Typenschild): Modell, Produktnummer (PNC),
Seriennummer.
Warnungs-/ Sicherheitshinweise.
Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz
Änderungen vorbehalten.
DEUTSCH
3
1. SICHERHEITSINFORMATIONEN
Lesen Sie vor der Montage und Verwendung des Geräts
sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet
nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung
zum Nachschlagen auf.
1.1 Sicherheit von Kindern und schutzbedürftigen
Personen
WARNUNG!
Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.
• Dieses Gerät kann dann von Kindern ab 8 Jahren, von
Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen
ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn
es in Betrieb oder in der Abkühlphase ist. Berührbare
Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet
ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.
1.2 Allgemeine Sicherheit
• Das Gerät und die zugänglichen Geräteteile werden
während des Betriebs heiß. Berühren Sie nicht die
Heizelemente.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
4
www.electrolux.com
• Kochen mit Fett oder Öl auf einem unbeaufsichtigten
Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen
Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des
Kochfelds, da diese heiß werden können.
• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf
der Glaskeramikfläche feststellen. Stromschlaggefahr!
2.
SICHERHEITSHINWEISE
2.1 Montage
WARNUNG!
Nur eine qualifizierte Fachkraft darf
den Elektroanschluss des Geräts
vornehmen.
• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht
auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte
Montageanleitung.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.
• Seien Sie beim Umsetzen des Geräts
vorsichtig, denn es ist schwer. Tragen
Sie stets Sicherheitshandschuhe.
• Dichten Sie die Ausschnittskanten mit
einem Dichtungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.
• Schützen Sie die Geräteunterseite vor
Dampf und Feuchtigkeit.
• Installieren Sie das Gerät nicht direkt
neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht
herunterfallen, wenn die Tür oder das
Fenster geöffnet wird.
• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen
dem Geräteboden und der oberen
Schublade ein ausreichender Abstand
für die Luftzirkulation vorhanden ist.
• Achten Sie darauf, dass zwischen der
Arbeitsplatte und der Gerätefrontseite
ein Abstand von 5 mm zur Belüftung
frei gelassen wird. Schäden, die durch
das Fehlen eines Belüftungsabstands
entstehen, sind von der Garantie ausgenommen.
• Der Boden des Geräts kann heiß werden. Wir empfehlen eine feuerfeste
Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich
ist.
DEUTSCH
Elektrischer Anschluss
WARNUNG!
Brand- und Stromschlaggefahr.
• Die elektrischen Anschlüsse müssen
von einem qualifizierten Elektriker ausgeführt werden.
• Das Gerät muss geerdet sein.
• Vor der Durchführung jeglicher Arbeiten
muss das Gerät von der elektrischen
Stromversorgung getrennt werden.
• Stellen Sie sicher, dass Sie das richtige
Kabel für den elektrischen Netzanschluss verwenden.
• Achten Sie darauf, dass das Netzkabel
nicht lose hängt oder sich verheddert.
• Stellen Sie beim elektrischen Anschluss
des Gerätes sicher, dass das Netzkabel
oder ggf. der Netzstecker nicht mit dem
heißen Gerät oder heißem Kochgeschirr
in Berührung kommt.
• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel
oder Netzstecker verwendet werden,
kann der Anschluss überhitzen.
• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
• Kabel zugentlasten.
• Achten Sie darauf, Netzstecker und
Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
• Die elektrische Installation muss eine
Trenneinrichtung aufweisen, mit der Sie
das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt
sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus
dem Halter entfernt werden können),
Fehlerstromschutzschalter und Schütze.
2.2 Gebrauch
WARNUNG!
Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.
5
• Das Gerät ist für die Verwendung im
Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Schalten Sie das Gerät nicht über eine
externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Lassen Sie das Gerät bei Betrieb nicht
unbeaufsichtigt.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es
mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden
heiß.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus. Verlassen Sie sich
nicht auf die Topferkennung.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Hat die Geräteoberfläche einen Sprung,
trennen Sie das Gerät umgehend von
der Spannungsversorgung. Dies dient
zur Vermeidung eines Stromschlags.
• Benutzer mit einem Schrittmacher müssen einen Mindestabstand von 30 cm
zu den Induktionskochzonen einhalten,
wenn das Gerät in Betrieb ist.
WARNUNG!
Es besteht Explosions- und
Brandgefahr.
• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände beim
Kochen mit Fetten und Ölen von diesen
fern.
• Die von sehr heißem Öl freigesetzten
Dämpfe können eine Selbstzündung
verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und einen Brand
bei niedrigeren Temperaturen als frisches Öl verursachen.
• Platzieren Sie keine entflammbaren
Produkte oder Gegenstände, die mit
entflammbaren Produkten benetzt sind,
im Gerät, auf dem Gerät oder in der
Nähe des Geräts.
• Löschen Sie eine Flamme nicht mit
Wasser. Schalten Sie das Gerät aus
und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
6
www.electrolux.com
WARNUNG!
Das Gerät könnte beschädigt werden.
• Stellen Sie kein heißes Kochgeschirr auf
das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder
Kochgeschirr auf das Gerät fallen. Die
Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen nicht mit
leerem oder ohne Kochgeschirr ein.
• Legen Sie keine Alufolie auf das Gerät.
• Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glaskeramikoberfläche
verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf dem
Kochfeld umsetzen möchten.
2.3 Reinigung und Pflege
WARNUNG!
Das Gerät könnte beschädigt werden.
• Reinigen Sie das Gerät regelmäßig, um
eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem
Wasser- oder Dampfstrahl.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie
ausschließlich Neutralreiniger. Benutzen
Sie keine Scheuermittel, scheuernde
Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.
2.4 Entsorgung
WARNUNG!
Verletzungs- oder Erstickungsgefahr.
• Für Informationen zur ordnungsgemäßen Entsorgung des Gerätes wenden
Sie sich an die zuständige kommunale
Behörde vor Ort.
• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und
entsorgen Sie es.
3. GERÄTEBESCHREIBUNG
3.1 Kochfeldanordnung
180 mm
1
1 Hintere Kochzone 1800 W
140 mm
2
3
2 Vordere Kochzone 1400 W
3 Betriebs-Kontrolllampe
4 Einstellknöpfe
4
3.2 Kochzonen-Schalter
Symbol
Funktion
0
Position „Aus“
1
Niedrigste Kochstufe
Symbol
Funktion
9
Höchste Kochstufe
DEUTSCH
7
4. TÄGLICHER GEBRAUCH
WARNUNG!
Siehe Sicherheitshinweise.
Drehen Sie zum Einschalten und Erhöhen
der Kochstufe den Bedienknopf im Uhrzeigersinn. Drehen Sie zum Verringern der
Kochstufe den Bedienknopf gegen den
Uhrzeigersinn. Drehen Sie zum Ausschalten den entsprechenden Einstellknopf auf
0.
Wenn sich eine Kochzone einschaltet, ist für kurze Zeit ein
Brummen zu hören. Das ist typisch für Glaskeramikkochfelder.
Es liegt keine Fehlfunktion am Gerät vor.
Die Betriebs-Kontrolllampe leuchtet, sobald eine der Kochzonen eingeschaltet
wird und leuchtet solange, bis die Kochzonen ausgeschaltet werden. Wenn Sie
eine Kochzone einschalten, weist ein kurzer Signalton darauf hin, dass das Gerät
ordnungsgemäß funktioniert.
4.1 Vor der ersten
Inbetriebnahme
Stellen Sie Kochgeschirr mit Wasser auf
jede Kochzone, stellen Sie die höchste
Kochstufe ein und lassen Sie das Gerät
10 Minuten eingeschaltet. Auf diese Weise werden die Rückstände im Gerät verbrannt. Lassen Sie dann das Gerät auf
der niedrigsten Kochstufe 20 Minuten eingeschaltet. Während dieser Zeit kann es
zu Geruchs- und Rauchentwicklung kommen. Das ist normal. Sorgen Sie für eine
ausreichende Belüftung.
Reinigen Sie das Gerät nach diesem Vorgang mit einem weichen, in warmem
Wasser angefeuchteten Tuch.
4.2 Abschaltautomatik
Das Kochfeld wird in folgenden Fällen automatisch ausgeschaltet:
• wenn alle Kochzonen ausgeschaltet
sind;
• wenn ungeeignetes Kochgeschirr verwendet wird;
• wenn die Kochstufe für eine eingeschaltete Kochzone längere Zeit nicht geändert wurde.
Bevor das Kochfeld erneut verwendet
werden kann, muss der Einstellknopf in
Position „Aus“ gebracht werden.
Kochstufe
Abschaltautomatik
nach
1-2
6 Stunden
3-4
5 Stunden
5
4 Stunden
6-9
1,5 Stunden
5. PRAKTISCHE TIPPS UND HINWEISE
WARNUNG!
Siehe Sicherheitshinweise.
INDUKTIONSKOCHZONEN
Das Kochgeschirr wird bei Induktionskochzonen durch ein starkes Magnetfeld
sehr schnell erhitzt.
5.1 Kochgeschirr für
Induktionskochzonen
Benutzen Sie für die Induktionskochzonen nur geeignetes Kochgeschirr.
Kochgeschirrmaterial
• Geeignet: Gusseisen, Stahl, emaillierter Stahl, Edelstahl, ein mehrlagiger
Topfboden (wenn vom Hersteller als
geeignet markiert).
• Nicht geeignet: Aluminium, Kupfer,
Messing, Glas, Keramik, Porzellan.
8
www.electrolux.com
Kochgeschirr eignet sich für
Induktionskochfelder, wenn…
• ... Eine geringe Wassermenge kocht
sehr schnell auf einer Kochzone, die auf
die höchste Stufe geschaltet ist.
• ... Ein Magnet vom Geschirrboden angezogen wird.
Der Boden des Kochgeschirrs
muss so dick und so flach wie
möglich sein.
Abmessungen des Kochgeschirrs: Induktionskochzonen passen sich bis zu einem gewissen Grad automatisch an die
Größe des Kochgeschirrbodens an.
Abmessungen des Kochgeschirrs: Induktionskochzonen passen sich bis zu einem
gewissen Grad automatisch an die Größe
des Kochgeschirrbodens an. Der Mindestdurchmesser des magnetischen Teils
des Kochgeschirrbodens muss jedoch in
einem bestimmten Verhältnis zum Durchmesser der Kochzone stehen.
Kochzone
Mindestdurchmesser des Kochgeschirrs
Vorne
120 mm
Hinten
145 mm
5.2 Betriebsgeräusche
Es gibt verschiedene
Betriebsgeräusche.
• Prasseln: Das Kochgeschirr besteht
aus unterschiedlichen Materialien
(Sandwichkonstruktion).
• Pfeifen: Sie haben eine oder mehrere
Kochzonen auf eine hohe Stufe geschaltet und das Kochgeschirr besteht
aus unterschiedlichen Materialien
(Sandwichkonstruktion).
• Summen: Sie haben Kochzonen auf eine hohe Stufe geschaltet.
• Klicken: Bei elektronischen Schaltvorgängen.
• Zischen, Surren: Das Gebläse läuft.
Die beschriebenen Geräusche sind
normal und weisen nicht auf einen
Defekt hin.
5.3 Energie sparendes Kochen
• Verwenden Sie das Kochgeschirr, wenn möglich, immer mit
Deckel.
• Setzen Sie das Kochgeschirr
vor dem Einschalten der Kochzone auf.
• Schalten Sie die Kochzonen bereits vor dem Ende des Garvorgangs aus und nutzen Sie die
Restwärme.
• Der Boden des Kochgeschirrs
und die verwendete Kochzone
sollten gleich groß sein.
5.4 Anwendungsbeispiele zum
Kochen
Die Angaben in der folgenden Tabelle sind
Richtwerte.
Koch Verwendung:
stufe
Dauer
Tipps
1
Zum Warmhalten von Speisen
nach
Bedarf
Benutzen Sie einen Deckel
1-2
Sauce Hollandaise; zerlassen:
Butter, Schokolade, Gelatine
5 - 25
Min.
Ab und zu umrühren
1-2
Stocken: Luftiges Omelette, gebackene Eier
10 - 40 Mit Deckel garen
Min.
2-3
Köcheln von Reis und Milchgerichten, Erhitzen von Fertiggerichten
25 - 50 Mindestens doppelte Menge
Min.
Flüssigkeit zum Reis geben,
Milchgerichte zwischendurch
umrühren
3-4
Dünsten von Gemüse, Fisch,
Fleisch
20 - 45 Ein paar Teelöffel Flüssigkeit
Min.
zugeben
DEUTSCH
9
Koch Verwendung:
stufe
Dauer
4-5
Dampfgaren von Kartoffeln
20 - 60 Max. ¼ l Wasser für 750 g
Min.
Kartoffeln verwenden
4-5
Kochen größerer Speisemengen, 60 Eintopfgerichte und Suppen
150
Min.
Bis zu 3 l Flüssigkeit plus Zutaten
6-7
Bei geringer Hitze anbraten:
nach
Schnitzel, Cordon bleu, KoteBedarf
letts, Frikadellen, Bratwürste, Leber, Mehlschwitze, Eier, Pfannkuchen, Donuts
Nach der Hälfte der Garzeit
einmal wenden
7-8
Bei starker Hitze anbraten: Rösti, 5 - 15
Lendenstücke, Steaks
Min.
Nach der Hälfte der Garzeit
einmal wenden
9
Aufkochen großer Mengen Wasser, Nudeln kochen, Anbraten von Fleisch
(Gulasch, Schmorbraten), Frittieren von Pommes frites
Informationen zu
Acrylamiden
Wichtig! Nach neuesten
wissenschaftlichen Erkenntnissen kann
die Bräunung von Lebensmitteln, speziell
Tipps
bei stärkehaltigen Produkten, eine
gesundheitliche Gefährdung durch
Acrylamid verursachen. Daher empfehlen
wir, bei möglichst niedrigen Temperaturen
zu garen und die Speisen nicht zu stark
zu bräunen.
6. REINIGUNG UND PFLEGE
WARNUNG!
Siehe Sicherheitshinweise.
WARNUNG!
Scharfe Objekte und Scheuermittel können das Gerät beschädigen.
Aus Sicherheitsgründen darf das
Gerät nicht mit einem Dampfstrahl- oder Hochdruckreiniger gereinigt werden.
Reinigen Sie das Gerät nach jedem Gebrauch.
Achten Sie immer darauf, dass der Boden
des Kochgeschirrs sauber ist.
WARNUNG!
Trennen Sie vor Reinigungs- oder
Wartungsarbeiten das Kochfeld
immer vom Netz.
Das Kochfeld lässt sich am einfachsten reinigen, solange es
noch warm ist; auf diese Weise
können Speisereste leichter entfernt werden.
Kratzer oder dunkle Flecken in der
Glaskeramik beeinträchtigen die
Funktionsfähigkeit des Geräts
nicht.
So entfernen Sie Verschmutzungen:
– Folgendes muss sofort entfernt
werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls können die
Verschmutzungen das Gerät beschädigen. Verwenden Sie einen
speziellen Reinigungsschaber für
Glas. Den Reinigungsschaber
schräg zur Glasfläche ansetzen und
über die Oberfläche bewegen.
1.
10 www.electrolux.com
– Folgendes kann nach ausreichender Abkühlphase entfernt
werden: Kalk- und Wasserränder,
Fettspritzer und metallisch schimmernde Verfärbungen. Verwenden
Sie hierfür einen speziellen Reiniger
für Glaskeramik oder Edelstahl.
2.
3.
Reinigen Sie das Gerät mit einem
feuchten Tuch und etwas Spülmittel.
Am Ende das Gerät mit einem trockenen Tuch abreiben.
7. FEHLERSUCHE
Problem
Mögliche Ursache und Abhilfe
Das Gerät funktioniert
nicht.
• Sehen Sie im Sicherungskasten nach, ob die Sicherung des Geräts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden Sie sich an eine
Elektrofachkraft.
Die Kochzone heizt nicht
auf.
• Vergewissern Sie sich, dass das Gerät und die
Stromversorgung eingeschaltet sind.
• Drehen Sie den richtigen Einstellknopf.
• Sehen Sie im Sicherungskasten nach, ob die Sicherung des Geräts ausgelöst hat. Wenn die Sicherung öfter auslöst, wenden Sie sich an eine
Elektrofachkraft.
Es ertönt ein zweifaches
akustisches Warnsignal.
• Das Kochgeschirr ist nicht geeignet. Geeignetes
Kochgeschirr verwenden.
• Es befindet sich kein Kochgeschirr auf der Kochzone. Kochgeschirr aufsetzen.
• Der Durchmesser des Kochgeschirrbodens ist zu
klein für die Kochzone. Stellen Sie das Kochgeschirr auf eine kleinere Kochzone. Geeignetes
Kochgeschirr verwenden.
Die Heizleistung des
Kochfelds ist nicht zufriedenstellend.
• Vergewissern Sie sich, dass das Kochfeld sauber
und trocken ist.
• Kontrollieren Sie, ob das Kochgeschirr die für die
Kochzone passende Größe hat.
• Verwenden Sie ausschließlich Kochgeschirr mit
ebenen Böden.
• Stellen Sie sicher, dass die Einstellung für die
Kochart geeignet ist.
Wenn ein Problem vorliegt, versuchen Sie
zunächst, die Ursache des Problems herauszufinden und das Problem selbst zu
beheben. Wenn Sie das Problem nicht
selbst lösen können, wenden Sie sich an
Ihren Händler oder an den Kundendienst.
Wenn Sie das Gerät falsch bedient haben oder es nicht von einer autorisierten Fachkraft angeschlossen wurde, kann auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr
anfallen.
Halten Sie folgende Angaben bereit,
damit Ihr Anliegen schnell und ord-
DEUTSCH
nungsgemäß bearbeitet werden kann.
Die erforderlichen Angaben finden Sie
auf dem Typenschild.
• Modell ............
• Produktnummer (PNC) ............
• Seriennummer (S.N.) ............
Verwenden Sie ausschließlich Originalersatzteile. Diese sind beim Kundendienst
1
und autorisierten Ersatzteilhändlern erhältlich.
7.1 Im Zubehörbeutel
mitgelieferte Aufkleber
Bringen Sie die Aufkleber, wie unten gezeigt, an:
2
3
MOD.
MOD.
PROD.NO.
PROD.NO.
SER.NO
SER.NO
03 IT
DATA
DATA
MADE IN ITALY
MODEL
11
MOD.
PROD.NO.
SER.NO.
0049
TYPE
230V-50Hz
IP20
MODEL
1 Kleben Sie ihn auf die Garantiekarte
und verschicken Sie diesen Teil
2 Kleben Sie ihn auf die Garantiekarte
und behalten Sie diesen Teil
3 Kleben Sie ihn auf die Gebrauchsan-
weisung
8. MONTAGE
WARNUNG!
Siehe Sicherheitshinweise.
8.1 Montage
WARNUNG!
Lesen Sie die Gebrauchsanleitung
sorgfältig und folgen Sie den Anweisungen. Es besteht Verletzungsgefahr und das Gerät könnte beschädigt werden.
• Vergewissern Sie sich, dass das Gerät
beim Transport nicht beschädigt wurde.
Schließen Sie das Gerät nicht an, wenn
Beschädigungen festzustellen sind.
Wenden Sie sich bei Bedarf an den Lieferanten.
• Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden. Achten Sie darauf, dass die Einbauschränke und Arbeitsplatten den Normen entsprechen.
• Halten Sie unbedingt alle geltenden
Vorschriften und Normen (Sicherheitsvorschriften, Vorschriften zum Recycling, Vorschriften zur elektrischen Sicherheit usw.) des Landes ein, in dem
Sie das Gerät verwenden.
WARNUNG!
Es besteht Verletzungsgefahr
durch Stromschläge.
• Die Netzanschlussklemme liegt an
Spannung.
12 www.electrolux.com
• Die Netzanschlussklemme muss spannungsfrei gemacht werden.
• Wenn sich die Montagehalterung in der
Nähe der Klemmenleiste befindet, sorgen Sie dafür, dass das Netzanschlusskabel nie in Kontakt mit der Kante der
Halterung kommt.
8.2 Elektrischer Anschluss
• Vergewissern Sie sich, dass die Netzspannung und -frequenz in Ihrer Region
mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.
• Das Gerät wird mit einem Netzkabel
geliefert. Dazu muss ein passender Stecker verwendet werden, der für die auf
dem Typenschild angegebene Gesamtstromaufnahme ausgelegt ist. Achten
Sie darauf, den Stecker in eine passende Steckdose zu stecken.
• Das Gerät darf ausschließlich an eine
ordnungsgemäß installierte Schutzkontaktsteckdose angeschlossen werden.
• Stellen Sie sicher, dass der Netzstecker
nach der Montage noch zugänglich ist.
• Ziehen Sie nicht am Netzkabel, um das
Gerät von der Spannungsversorgung
zu trennen. Ziehen Sie dazu immer direkt am Netzstecker.
• Es besteht Brandgefahr, wenn das Gerät mit einem Verlängerungskabel,
Adapter oder an eine Mehrfachsteckdose angeschlossen wird. Stellen Sie sicher, dass die Masseverbindung den
Normen und Vorschriften entspricht.
• Das Netzkabel darf nicht heißer als 90
°C werden.
Um einen Kontakt des Kabels mit dem
Gerät unter dem Kochfeld zu vermeiden,
verwenden Sie die Haken auf den Seiten
des Gehäuses.
A
A) Festes Kupferrohr oder flexibles Edel-
stahlrohr
8.3 Netzkabel ersetzen
Ersetzen Sie das Netzkabel ausschließlich
durch eines vom Typ H05V2V2-F T90 o.
ä. Vergewissern Sie sich, dass der Kabelquerschnitt für die Spannung und Arbeitstemperatur geeignet ist. Der gelb-grüne
Erdleiter muss ca. 2 cm länger als der
braune (bzw. schwarze) Phasenleiter sein.
8.4 Einbau
min. 650 mm
40-50 mm
490 mm
55 mm
30 mm
270 mm
Verwenden Sie den Montage-Bausatz,
der einen seitlichen Stützträger und zusätzliche Dichtungen enthält, wenn mehrere 30-cm-Kochfelder nebeneinander in
dieselbe Aussparung eingebaut werden.
Der Bausatz ist beim Kundendienst erhältlich. Die Montageanleitung wird mit dem
Bausatz geliefert.
R 5mm
55mm
490+1mm
270+1mm
DEUTSCH
13
Unterbaumöbel mit Backofen
Die Abmessungen der Kochfeldaussparung müssen den Angaben entsprechen,
und die Unterbaumöbel müssen mit Lüftungsschlitzen versehen werden, um eine
ständige Luftzufuhr zu gewährleisten.
Kochfeld und Backofen müssen aus Sicherheitsgründen über separate elektrische Anschlüsse verfügen. Der Backofen
muss sich leicht aus dem Unterbauschrank entfernen lassen.
VORSICHT!
Montieren Sie das Gerät nur in einer flachen Arbeitsplatte.
Wird das Kochfeld unter einer Abzugshaube montiert, sehen Sie in
der Montageanleitung der Abzugshaube nach, welcher Mindestabstand zwischen den Geräten eingehalten werden muss.
50 cm2
120 cm2
360 cm2
180 cm2
8.5 Einbaumöglichkeiten
Unterbaumöbel mit Tür
Die unter dem Kochfeld eingebaute Platte
muss sich leicht entfernen lassen und einen einfachen Zugang im Fall einer notwendigen Reparatur ermöglichen.
30 mm
A
60 mm
min 20 mm
(max 150 mm)
B
A) Entfernbare Platte
B) Raum für Anschlüsse
9. TECHNISCHE DATEN
Abmessungen des Kochfelds
Breite:
290 mm
Länge
520 mm
14 www.electrolux.com
Abmessungen der
Kochfeldaussparung
Vordere Kochzone 140 mm
Breite:
270 (0/+1) mm
Gesamtleistung
3.2 kW
490 (0/+1) mm
Netzanschluss
230 V, 50 Hz
Länge
1.4 kW
Leistung der Kochzonen
Hintere Kochzone
180 mm
1.8 kW
10. UMWELTTIPPS
Recyceln Sie Materialien mit dem Symbol
. Entsorgen Sie die Verpackung in den
elektronische Geräte. Entsorgen Sie
Geräte mit diesem Symbol
nicht mit
entsprechenden Recyclingbehältern.
Recyceln Sie zum Umwelt- und
Gesundheitsschutz elektrische und
dem Hausmüll. Bringen Sie das Gerät zu
Ihrer örtlichen Sammelstelle oder wenden
Sie sich an Ihr Gemeindeamt.
DEUTSCH
15
892953007-C-382012
www.electrolux.com/shop
Was this manual useful for you? yes no
Thank you for your participation!

* Your assessment is very important for improving the work of artificial intelligence, which forms the content of this project

Download PDF

advertisement
